Облицовка каминной топки своими руками

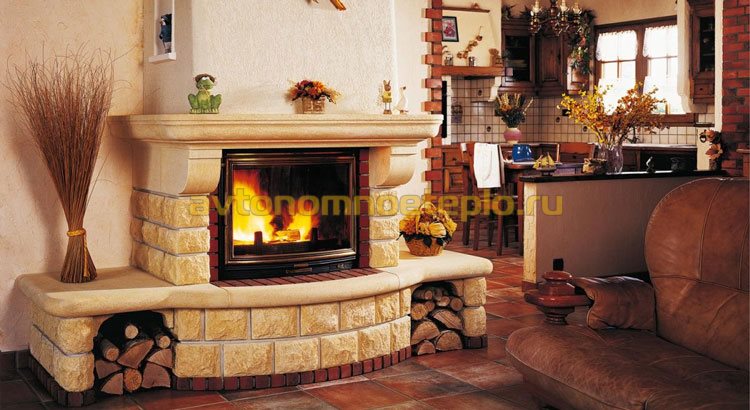

отделка топки камина
    Содержимое:
  1. Чем можно обложить каминную топку
    1. Облицовка кирпичом
    2. Облицовка пеноблоками
    3. Облицовка гипсокартоном или ГВЛ
    4. Облицовка камнем
  2. Правила отделки топки камина
    1. Какой зазор между топкой и облицовкой
    2. На что лучше клеить облицовку
    3. Теплоизоляционные материалы

Крупные производители отопительного твердотопливного оборудования, предлагают полные комплекты – печка/кожух/облицовка. Приобретение готовой облицовки, решает проблемы с отделкой камина. Также, предлагаются конструкции, где облицовка каминной топки, может быть выполнена самостоятельно.

Чем можно обложить каминную топку


Отделка каминной топки своими руками, не так сложна, как может показаться на первый взгляд. Для выполнения работ, потребуется подобрать подходящий облицовочный материал и во время отделки, соблюдать существующие правила.

При подборе теплостойкого облицовочного материала, учитывают несколько нюансов:
  1. Стоимость материала.
  2. Сложность монтажа.
  3. Теплотехнические характеристики.

На выбор облицовки, влияют и особенности проведения работ: количество «мокрой грязи», неизбежной при отделке натуральным камнем, скорость выполнения отделки. Внешний вид также важен.

Современные огнеупорные материалы для облицовки, предназначены максимально облегчить выполнение работ. Гипсокартонные конструкции, искусственный камень, позволяют закончить облицовку в течение 7-10 дней. Отделка натуральным камнем, требует гораздо больших временных затрат. Рекомендуется, чтобы облицовку выполнял квалифицированный каменщик.

Теоретически, эксплуатировать топку без облицовки можно. Но, стенки излучают жесткое инфракрасное излучение. Во время горения дров, корпус разогревается практически докрасна, поэтому, легко обжечься.

Облицовка кирпичом


Облицовка каминной топки кирпичом, одно из самых популярных решений отделки. Оформить интерьер можно в стиле лофт. Для работ, используют керамический и облицовочный кирпич. Допускается применение клинкера.

Чтобы правильно обложить каминную топку кирпичом, следуют нескольким правилам:

  • Перед началом отделки, выполняют отбраковку. Кирпич проверяют по размеру. Стыковочные швы должны получиться идеально ровными.
  • Между топкой и кладкой, оставляют обязательный просвет для циркуляции теплого воздуха. В кладке предусматривают конвекционные отверстия для поступления горячих воздушных масс в помещение.
  • Температура нагрева кирпичной облицовки намного меньше, чем внутри топки. Поэтому, обложить каминную кассету лучше обычным керамическим лицевым кирпичом. Допускается применение клинкера.
  • Чтобы швы получились ровными, соблюдают рекомендации по работе с облицовочным кирпичом. Ряды укладывают на квадратные штапики, сечением 1 см.
  • Все наплывы раствора и грязь, удаляют с помощью сухой тряпки.

Кирпич, относительно просто укладывать. Кирпичная стена является хорошим излучателем. Набрав тепло, керамика долго остается теплой и равномерно прогревает помещение. Современные кирпичи изготавливают в широкой цветовой гамме, с ровной и структурной поверхностью.

раскладка кирпича на сухую
установка топки
портал из кирпича

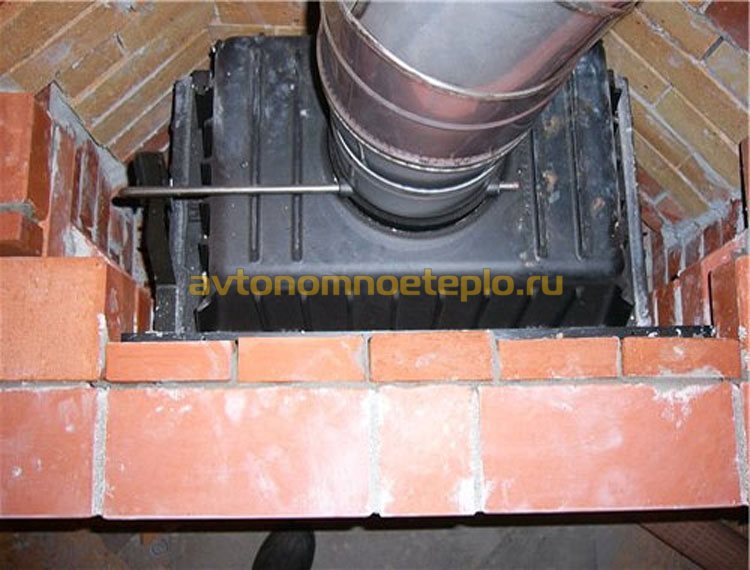

подключение дымохода к топке
каркас облицовки дымохода
монтаж короба облицовки из металлопрофиля
укладка теплоизоляционного материала
завершающий этап облицовки

Облицовка пеноблоками


Еще одно распространенное решение – облицовка топки газобетоном.
  • Преимущество облицовки – скорость проведения работ.
  • Недостаток – необходимость дополнительной отделки и недостаточная прочность конструкции, требующая армирования.




Негорючие стеновые газобетонные блоки, облицовывают или оштукатуривают после завершения кладки. Наносится декоративная штукатурка, либо облицовывают клинкерной или керамической плиткой, допускается монтаж натурального и искусственного камня.

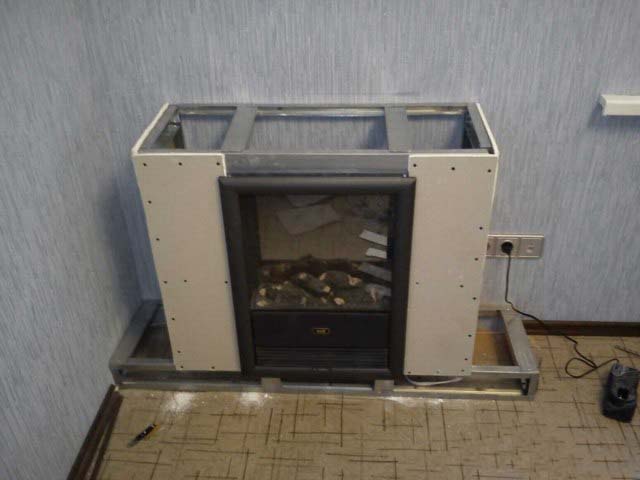

Облицовка гипсокартоном или ГВЛ


Отделка гипсокартоном, подойдет для самостоятельного изготовления портала. Принцип изготовления металлоконструкции, позволяет выполнить любые, даже самые сложные и смелые решения. Из гипсокартона делают как классические, так и нестандартные порталы.

Аналог, имеющий высокую степень огнестойкости – ГВЛ или гисповолоконистые плиты. ГВЛ не горит, поэтому обеспечивает необходимую безопасность.

Облицовка гипсоволокнистыми листами, имеет свои особенности, связанные с определенными сложностями во время дальнейшей облицовки. В состав плит входят мелкие волокна, препятствующие достаточной адгезии шпаклевочной смеси и клеящих составов. Перед облицовкой, плиты ГВЛ обрабатывают грунтовочным составом. Предварительно наносят тонкий слой клея, шпаклевочной массы, вдавливая ее в поверхность.

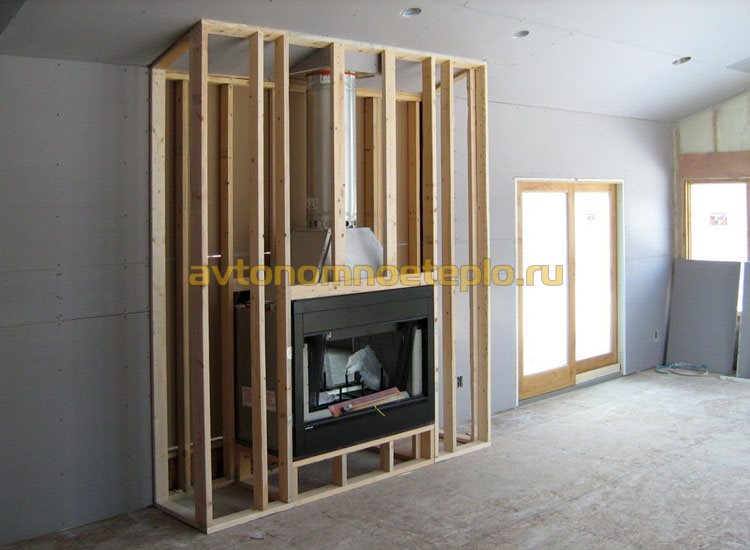

каркас для облицовки каминной топки

Использование гипсокартона и гисповолоконных плит – это недорогие способы облицовки. После обшивки металлоконструкции, плиты отделывают шпаклевкой, фактурной штукатуркой или керамической, клинкерной плиткой.

Облицовка камнем


Натуральным камнем отделывают камины премиум класса. Получается массивное готовое изделие. Увеличение нагрузки на поверхность пола и плит перекрытия, необходимо учитывать при проведении отделки.

Облицовка камнем выполняется несколькими способами:

  • Облицовка топки камина мрамором – фактически, для отделки применяют не цельный камень, а плиты, изготовленные в процессе распиловки. Мраморные элементы весят меньше, чем натуральный дикий камень. Плиты применяют при облицовке кирпича, газобетона и гипсокартонных конструкций.
  • Гранит – стоит дороже, чем мрамор. В остальном имеет схожие характеристики.
  • Дикий камень – предлагаются булыжник разных фракций и размеров. Популярностью пользуется речной камень, имеющий закругленные формы.

Натуральный камень не подходит для самостоятельной отделки. Кладка требует профессионализма и аккуратности мастера.

Некоторые компании, предлагают готовые, быстро монтируемые комплекты облицовки. Набор приобретается вместе с каминной топкой. Отделка проводится самостоятельно и занимает немного времени. Производители предлагают подробную инструкцию по монтажу облицовки.

Правила отделки топки камина


Правильный монтаж облицовки, требует не только элементарного понимания процесса, но и соблюдения основных правил отделки, связанных с особенностью работы каминной топки. Кроме прочего, надо позаботиться о следующих мерах:
  • Подготовить надежное основание – требуется при облицовке топочной камеры натуральным камнем. Вес конструкции достигает нескольких центнеров, что следует предусмотреть еще на этапе проектирования здания. При облицовке пеноблоком, гипсокартоном, увеличение нагрузки незначительно.
  • Защита от возгорания – топку устанавливают на защищенную поверхность пола. Допускается облицовка пола перед топкой, с помощью любых негорючих материалов: керамической плиткой, песчаником и т.п. Если каминный вкладыш устанавливают в деревянном доме, обязательно предусматривают противопожарные разрывы.

Для предотвращения возгорания, при изготовлении облицовочного каркаса, соблюдают минимальные разрыв между топкой и облицовкой.

Какой зазор между топкой и облицовкой


Зазор между топкой и облицовкой камина, необходим по многим причинам:
  • Просвет служит для беспрепятственной циркуляции воздуха. Если засыпать просвет песком или закрыть теплоизоляционным материалом, эффективность камина снизится.
  • Зазор необходим во избежание деформации отделочного материала. Для облицовки применяется не печной, а лицевой кирпич, имеющий низкие показатели термоустойчивости. Соблюдение зазора предотвратит перегрев и как следствие растрескивание материала.
  • В случае применения гипсокартона, необходимый зазор предотвратит возможное возгорание.


Нормы ППБ, регламентируют минимальное расстояние между топкой и облицовкой из несгораемого материала, в 100 мм. Если планируется проложить слой базальтовой ваты, конвекционный зазор между изоляцией и камином, уменьшают до 60 мм.

На что лучше клеить облицовку


Клеящий состав для облицовки, выбирают, в зависимости от отделочного материала. Как правило, производители на упаковке продукции указывают сорт и тип клея. Гранитная и мраморная плитка, фиксируется на двухкомпонентный клей, обеспечивающий максимально прочное прилегание к поверхности. Состав термостойкий.

Облицовка искусственным камнем, требует применения специального односоставного клея для плитки. Материал должен иметь термоустойчивость и способен выдерживать температуру до 200°С.

Для натурального камня, применяют сухие составы с добавлением глины. Допускается кладка на самостоятельно приготовленный глиняный состав. Швы закрашиваются затиркой.

облицованная каминная кассета

Теплоизоляционные материалы


Теплоизоляция под облицовкой применяется в случаях, когда планируют, чтобы каминная топка служила исключительно элементом декора, а не источником обогрева в доме. Правила пожарной безопасности оговаривают минимальные требования к изоляционным материалам, которые допускается применять с этой целью. К ним относятся:
  • Небольшая гигроскопичность – материал не должен впитывать влагу. В процессе нагрева и охлаждения, неизбежно выделяется конденсат. Если влага скапливается внутри изоляции, это приводит к потере основных свойств материала.
  • Высокая температура плавления – минеральные и базальтовые утеплители, изготавливают посредством нагрева породы до температуры плавления. Из полученных волокон, изготавливают вату. Изначальная температура плавления показывает, какую термическую нагрузку будет способен выдержать материал.

Как показывает практика, оптимальное соотношение цены и качества, обеспечивает именно базальтовый утеплитель.

Существуют различные варианты отделки каминных топок. Некоторые виды облицовки легко выполнить самостоятельно, другие требуют привлечения профессиональных отделочников. При выборе, учитывают стоимость материала, скорость проведения работ и другие нюансы, непосредственно влияющие на конечный результат и внешний вид облицовки.

Монтаж каминной топки своими руками

Настоящий кирпичный камин выложить непросто, а вот установить в доме готовую топку и красиво ее облицевать при желании сможет каждый. Очень важно правильно подобрать место, подготовить прочное надежное основание, закрыть прилегающие стены негорючими материалами. Необходимо также продумать крепление трубы дымохода и обеспечить ее пожаробезопасность. При соблюдении технологии монтаж каминной топки своими руками не доставит никаких хлопот.

Монтаж каминной топки своими руками

Монтаж каминной топки своими руками

Содержание пошаговой инструкции:

Подготовка основания под камин

Вес топки и корпуса камина очень большой, поэтому основание под него должно быть максимально прочным и надежным. Особенно важно, чтобы это основание не имело перепадов по высоте, иначе конструкция неравномерно осядет, появятся трещины. Кроме того, прилегающие к топке стены следует выложить из негорючих материалов или обшить огнеупорным утеплителем и листами оцинковки.

Чугунная каминная топка

Чугунная каминная топка

На подготовительном этапе потребуется:

  • цементно-песчаный раствор;
  • кирпич;
  • металлическая сетка для армирования;
  • строительный уровень;
  • кельма;
  • утеплитель;
  • гидроизоляционный материал;
  • рулетка.

Видео — Монтаж камина пошагово

Шаг 1. Разметка под камин

Участок, где будет монтироваться камин, должен быть свободным и чистым. Рулеткой отмеряют ширину и длину камина, мелом на полу рисуют разметку. Если несущая стена из дерева, рекомендуется либо вырезать ее участок и заменить кирпичной кладкой, либо выложить впритык дополнительную кирпичную перегородку.

Разметка под камин

Разметка под камин

Если выбран второй вариант, перегородку следует устанавливать на одном фундаменте с топкой. Это нужно учесть при разметке основания в полу и добавить по периметру толщину кладки. На стене также прочерчивают линии, обозначающие ширину камина.

Шаг 2. Заливка фундамента

Площадь фундамента должна быть больше площади камина, поэтому с каждой стороны прибавляют по 30-40 см. Глубина фундамента составляет примерно 50 см, более тонкое основание не выдержит нагрузки. Если пол в доме из досок, по разметке вырезают фрагмент покрытия вместе с лагами. Замешивают цементный раствор, затем небольшое количество выливают на подготовленный участок. Разравнивают, сверху укладывают армирующую сетку и снова заливают раствором.

Фундамент для камина

Фундамент для камина

Можно сделать кирпичный фундамент: красный кирпич выкладывают несколькими рядами с обязательной перевязкой, пока основание не поднимется на уровень чистового пола. Поверхность фундамента проверяют уровнем, при необходимости выравнивая раствором. Когда раствор хорошо высохнет, основание покрывают гидроизоляционным материалом.

Заливка фундамента под камин

Заливка фундамента под камин

Шаг 3. Возведение перегородки

Кладку выполняют из кирпича, газобетона или пазогребневых плит – огнеупорных материалов. Между кладкой и топкой обязательно должно оставаться свободное пространство для выхода теплого воздуха. Нельзя укладывать кирпич или блоки вплотную к постаменту и стенкам топки. Для связки огнеупорной кладки с несущей стеной используют металлические пруты, которые прокладывают между кирпичами и вбивают в стену.

Готовую кирпичную кладку штукатурят цементным раствором или прокладывают минеральной ватой, а сверху закрывают фольгированным материалом фольгой наружу. Можно обить кладку листами оцинковки. Если камин монтируют в углу, шов между стенами уплотняют специальным герметиком.

Шаг 3. Изготовление постамента под топку

На полу из красного кирпича выкладывают П-образный постамент. Он состоит из 3-4 рядов, в зависимости от желаемой высоты камина. В качестве связующего раствора берут смесь глины и песка. Чтобы уменьшить нагрузку на перекрытия, вместо кирпича можно взять газобетонные блоки, а затем оштукатурить их раствором цемента. Каждый ряд необходимо проверять уровнем, подправляют кирпичи с помощью резинового молотка. Излишки раствора сразу же удаляют кельмой.

Изготовление постамента под топку

Изготовление постамента под топку

Изготовление постамента под топку

Изготовление постамента под топку

На кирпичи четвертого ряда укладывают стальные уголки так, чтобы они соединяли противоположные стенки. Уголки располагают на расстоянии 15-15 см выступом вверх. Кирпичи ставят на ребро и пропиливают пазы, затем укладывают их так, чтобы выступы уголков плотно вошли в пропилы. Кирпичами закладывают только 2/3 верха постамента, оставляя пространство у стены свободным. Укрепляют все это раствором и выравнивают. Поверхность должна быть идеально горизонтальной.

Перекрытие

Перекрытие

Перекрытие

Перекрытие

Монтаж топки и дымохода

Когда раствор укрепится, можно приступать к основной части – монтажу каминной топки. Здесь очень важна точность, ведь исправить ошибки без демонтажа конструкции вряд ли удастся.

Шаг 1. Установка топки

Установка топки

Установка топки

Установка плиты

Установка плиты

На кладку с помощью мастики или термостойкого клея устанавливают готовую П-образную плиту из керамогранита, оставляя открытое пространство у стены. Боковые срезы плиты углубляют в стены на несколько сантиметров. После выравнивания на плиту ставят топку. Между задней поверхностью топки и стеной обязательно должно быть расстояние 4-5 см. Придвигать топку вплотную нельзя.

Установка чугунной топки

Установка чугунной топки

Шаг 2. Облицовка топки

Вокруг топки необходимо выложить стены камина и красиво оформить сам фасад. Боковые кладки не должны прикасаться к поверхности топки, зато очень плотно должны стыковаться с несущей стеной. Стыки следует обработать гипсовой штукатуркой или герметиком. Когда высота кладки превысит высоту топки на 2 ряда, сверху опять укладывают готовую термостойкую плиту П-образной формы. Проверяют ее расположение по горизонтали и закрепляют клеем.

Облицовка топки

Облицовка топки

Облицовка топки

Облицовка топки

Облицовка топки

Облицовка топки

Облицовка топки

Облицовка топки

Установка каминной полки

Установка каминной полки

Шаг 3. Монтаж дымохода

В потолке вырезают отверстие 70х50 см и крепят по периметру металлический профиль. Вырез в потолке должен находиться над вырезом в плите и полностью ему соответствовать. Между потолком и плитой устанавливают 4 вертикальных металлических профиля или дюралевых уголка, закрепляя их саморезами по углам отверстий. Эти 4 стойки являются каркасом дымохода.

Каркас дымохода

Каркас дымохода

В отверстие топки вставляют трубу и выводят ее второй конец через вырез в потолке на чердак. Чтобы труба держалась вертикально, используют хомуты. Каркас дымохода изнутри обшивают теплоизоляционными матами, а затем закрывают всю поверхность фольгой.

Теплоизоляция

Теплоизоляция

Можно использовать утеплитель с фольгированным покрытием. Потолок короба также закрывают этим материалом, сделав для трубы вырез. Между утеплителем и трубой следует оставить зазор в 2 мм. Снаружи каркас закрывают плитами гипсокартона, деревянными панелями или асбестоцементными листами. Под потолком в обшивке делают вырез под вентиляционную решетку.

Дымоход

Дымоход

Обшивка гипсокартоном

Обшивка гипсокартоном

Шаг 4. Вывод трубы с чердака на крышу

На чердаке продолжают сборку дымохода. Термоклеем промазывают срез трубы по окружности и вставляют в трубу, идущую от камина. Затем монтируют вокруг трубы короб, утепляют его и обшивают гипсокартоном. У самого пола вставляют вентиляционную решетку.

На третью часть трубы надевают уплотнитель, крепят сверху защитный колпак, нижний срез промазывают битумной мастикой. Соединив части трубы, промазывают мастикой поверхность кровельного покрытия и прижимают к нему уплотнитель. По краям прикручивают саморезами, герметизируют стыки.

Финишная отделка и проверка работы топки

Когда дымоход установлен, можно заняться заключительной отделкой основания камина. Поверхность у подножия топки облицовывают плиткой или декоративным камнем. Настилать деревянный пол или ламинат на расстоянии 50 см от камина нельзя, поскольку покрытие может загореться от выпавшего уголька или искр из топки.

Также рекомендуется поставить перед камином ажурную металлическую решетку для безопасности. Завершают декор каминные щипцы, кочерга, красивая подставка для дров и другие аксессуары. Наиболее изысканно смотрятся кованые элементы, окрашенные в черный цвет.

Камин

Камин

Угловой камин

Угловой камин

После завершения отделки нужно проверить, как работает камин. В первый раз желательно открыть окна, так как краска на топке будет обгорать и издавать неприятный запах. Если в процессе горения топлива дым будет проникать в помещение, это значит, что технология монтажа была нарушена. Для устранения причин следует проверить подачу воздуха в топку и герметичность швов дымохода.

Камин

Камин

Очень важно не разводить сильный огонь при проверке, лучше начинать с небольшой температурной нагрузки.

Видео — Монтаж каминной топки своими руками

Облицовка каминной топки своими руками — Канализация

Установка каминной топки – устройство основания, монтаж конструкции и облицовка

Классический камин из огнеупорного кирпича с открытым порталом является заветной мечтой многих домовладельцев. Однако возможность возведения подобной конструкции ограничена некоторыми требованиями, предъявляемыми к помещению и месту расположения очага, а также необходимостью сооружения усиленного фундамента. Кроме того, работы должны производиться специалистами, имеющими определенную квалификацию и достаточный опыт. Значительно облегчить и упростить работу поможет установка каминной топки из металла. Готовые к эксплуатации изделия в широком ассортименте представлены на строительном рынке и являются наиболее оптимальным вариантом для сооружения камина.

Облицовка каминной топки своими руками

Особенности каминных топок, их достоинства и недостатки

Окружающий топку воздух, прогреваясь от ее раскаленной поверхности, циркулирует внутри свободного пространства камина и за счет конвекции поступает в вентиляционные каналы, отдавая тепло.

Изделия подобного типа изготавливаются, как правило, из высококачественного чугуна или легированной стали, главными достоинствами которых являются:


  • способность долговременно выдерживать высокие температуры без прогорания металла, чем обеспечивается продолжительность эксплуатации;
  • высокая теплоотдача.

Особая конструкция топки поддерживает повышенную температуру горения топлива за счет отражения выделяемой лучистой энергии от расположенных под небольшим углом внутренних стенок топливника. Внешняя поверхность камеры сгорания покрыта огнеупорной краской, а ее лицевой фасад оборудован открывающейся дверцей из огнеупорного стекла, что повышает пожарную безопасность, в отличие от каминов с открытыми порталами. Под топкой размещается так называемый зольник, через который обеспечивается поступление воздуха для поддержания горения. Образующиеся продукты сгорания удаляются через дымоотвод.

Облицовка каминной топки своими руками

К достоинствам каминных топок можно отнести:

  • простую и быструю установку;
  • высокий КПД;
  • управление процессом горения;
  • отсутствие открытого огня;
  • возможность замены прогоревших деталей.

Кроме того, огромное разнообразие выпускаемой продукции, отличающейся не только формой и размерами, но и внешним видом, позволяет без особого труда подобрать готовую к установке модель, понизив, таким образом, общую стоимость сооружаемого камина.

Среди имеющихся недостатков, отражающих субъективное потребительское мнение, наиболее часто обращают на себя внимание:


  • малый обзор наблюдаемого пламени, особенно у моделей каминных топок, относящихся к эконом классу;
  • загрязняющееся копотью обзорное стекло, которое необходимо постоянно очищать;
  • стандартный черный цвет изделий.

Касательно последнего пункта стоит отметить, что каминная топка с лицевой стороны может быть дополнена художественной накладкой из бронзы или латуни, однако за такой изыск придется доплатить.

Монтаж конструкции

Выбор подобных изделий осуществляется, исходя из размеров и формы помещения, где предполагается их установка, каминная топка должна быть соответствующей мощности и обеспечивать полноценный прогрев всей площади без подключения дополнительных приборов обогрева. Возможные способы установки предусматривают несколько вариантов правильного исполнения, гарантирующие нормальную работу и полную безопасность при эксплуатации:

  • встраивание металлической топки в подготовленную конструкцию камина;
  • установка каминной топки с последующей облицовкой.

Второй вариант устройства камина в доме гораздо проще, так как обложить каминную топку кирпичом можно самостоятельно, не имея особых профессиональных навыков и необходимых знаний. При этом возводимая конструкция располагается непосредственно на поверхности пола, не требуя сооружения усиленного фундамента.

Единственным ограничением является плавающий пол, особенность которого состоит в отсутствии жесткой связи подобного покрытия с основанием постройки – плитами перекрытия или стенами.


Облицовка каминной топки своими руками

В сущности, такой монтаж камина с чугунной топкой сводится к устройству прочного основания под ним и к последующей облицовке, которая способна придать очагу соответствующий вид и скрыть некоторые конструктивные элементы. Производство работ предусматривает несколько этапов:

  • устройство основания;
  • установку каминной топки;
  • монтаж дымоотвода;
  • внешнюю облицовку и декоративную отделку.

Выбирая место под установку, следует учитывать, что стена примыкания должна быть выполнена из негорючих материалов и дополнительно заизолирована любым теплоизолятором, способным выдерживать повышенные температуры. Специалисты советуют использовать фольгирированую вату на базальтовой основе или листы суперизола. Кроме этого, между примыкающей стеной и задней внешней стенкой топки должно оставаться свободное пространство для свободной конвекции нагреваемого воздуха.

Устройство основания под каминную топку

Так как возводимая конструкция имеет сравнительно небольшой вес, при устройстве ее основания вполне можно ограничиться цементно-песчаной стяжкой толщиной 10-15см, армированной металлическим прутом или сеткой. Заливка стяжки производится на предварительно уложенный слой гидроизоляции. В качестве опорной конструкции для устанавливаемой топки может служить как сварная подставка из металлического уголка или швеллера, так и сложенный из кирпича или газобетонных блоков постамент.

Легкие и прочные газобетонные блоки считаются наиболее приемлемым вариантом для устройства основы под каминную топку на деревянных полах или перекрытиях малой прочности.

Высота устанавливаемой опоры должна быть не менее 20см от уровня пола. Укладку блоков на подготовленное основание начинают после приобретения им достаточной прочности. В качестве связующего используют цементно-песчаный раствор или клей. Впоследствии поверхность кладки выравнивают оштукатуриванием или отделывают керамической плиткой, натуральным камнем, искусственным мрамором, либо другим декоративным строительным материалом.

Облицовка каминной топки своими руками

Установка каминной топки

Перед установкой топки на возведенную опору, следует еще раз проверить горизонтальность поверхности основания строительным уровнем, а в случае необходимости – выровнять ее нанесением дополнительного слоя штукатурки. В целях обеспечения должной безопасности, на подготовленную опору укладывают стальной лист толщиной 2-3мм, а непосредственно под основание камеры сгорания – соразмерную прокладку из асбокартона. Задняя поверхность топки не должна примыкать вплотную к стене помещения, так как наличие некоторого пространства необходимо для конвекции нагреваемого воздуха и той же безопасности.

Монтаж дымоотвода

Правильное расположение топки на возведенной конструкции должно предусматривать возможность ее удобного соединения с дымоотводом, а также его дальнейший вывод на кровлю сквозь заранее проделанное отверстие в потолочном перекрытии. При этом необходимо соблюдать существующие нормы предельного отклонения присоединяемой к топке трубы по вертикали.

По нормам пожарной безопасности, при общей высоте выводимого дымоотвода менее 5 метров, допустимый угол отклонения по вертикали должен составлять не более 45градусов! Игнорирование данного требования приводит к утрате должной тяги отопительной установки, что связано с неоправданным риском.

В качестве дымохода используют двухконтурную стальную трубу с термоизоляцией, собранную из нескольких секций. Соединяемый внутренний контур перед сборкой обрабатывают специальным герметиком, а наружный – скрепляют заклепками. При установке трубы необходимо следить, чтобы места стыков не приходились на уровень перекрытия. Для компенсации эксплуатационных температурных расширений, между секциями вставляют гибкий элемент, который:

  • обеспечивает необходимую подвижность;
  • предотвращает выдавливание трубы;
  • сохраняет герметичность стыков.

Устанавливаемый дымоотвод не должен всем весом опираться на корпус каминной топки. Его крепление производится посредством хомутов, закрепляемых на близлежащей стене. Высота выводимой на крышу оконечности трубы в значительной степени влияет на силу развиваемой топкой тяги. Специалисты по устройству отопления рекомендуют делать ее возвышение над крышей не менее одного метра.

Облицовка каминной топки своими руками

Внешняя облицовка каминной топки

Наиболее подходящим материалом для облицовки металлической топки является шамотный кирпич. Обладая высокой жаростойкостью, он способен выдерживать длительный нагрев до 1000 градусов, а низкая теплопроводность позволяет долго сохранять тепло вокруг очага, не отдавая его в окружающее пространство. Перед тем как каминную топку обложить кирпичом, следует определиться, будет ли он являться основой декоративной отделки или возводимая кладка подразумевает ее отсутствие.

Для создания облицовки из кирпича, его предварительно сортируют, тщательно подбирая одинаковую толщину, что позволяет получить красивые швы при кладке. При этом внимание обращают еще и на тон его окраски. Колеровка кладочного раствора придаст поверхности более выраженную фактуру.

При облицовке каминной топки газобетонными блоками, внутреннюю поверхность возводимой кладки термоизолируют базальтовой ватой с фольгирированным слоем или листами суперизола. Это помогает предотвратить возможное растрескивание облицовочного материала, так как блоки газобетона неустойчивы к воздействию высоких температур. Впоследствии кладку оштукатуривают под декоративную отделку, в качестве которой допускается применять различные материалы.

Наиболее простой и экономичный способ облицовки каминной топки заключается в сооружении каркаса из строительного металлопрофиля с последующей его обшивкой. В этом случае крепление термоизоляции предусматривается с внутренней стороны защитного экрана, а возможность выполнения декоративной отделки – с внешней. Для выхода прогретого воздуха в обшивке предусматривают отверстия, задекорированные решеткой.

Монтаж топки, каминной или печной, может предусматривать множество вариантов, выбор которых зависит от размеров помещения, конкретных условий эксплуатации, финансовых возможностей и прочих немаловажных факторов. Подобрать наиболее оптимальный способ устройства очага в доме помогут профессиональные строители и советы специалистов-печников.

Источник: lucheeotoplenie.ru

Выбор покрытия для выполнения отделки

Облицовка камина топки требует грамотного подхода и выбора покрытия. Важно чтобы оно сочеталось и гармонировало не только с самим порталом, но и общим декором и оформлением помещения.

Самыми популярными и часто используемыми покрытиями на сегодняшний день являются следующие:


Материал

Особенности и преимущества

Кирпич


Облицовка каминных топок кирпичом является классическим методом, такой материал отличается своей хорошей огнеупорностью, прочностью и долговечностью.

К недостаткам относится высокая стоимость кирпича, сложный и длительный монтаж.

Пеноблоки


Выполнение работ таким покрытием осуществляется достаточно быстро и просто.

К недостаткам можно отнести невысокую прочность, необходимость в выполнении армирования и дополнительном декорировании.

Такое блоки обязательно необходимо облицевать или оштукатурить после завершения кладки. Также можно использовать изразцы, клинкер, природный и искусственный камень.

Гипсокартон



Облицовка топки камина своими руками гипсокартонном, позволяет создать как классическое так и достаточно оригинальное и нестандартное обрамление.

Как альтернативу гипсокартону можно использовать ГВЛ. Материал обладает хорошей прочностью и огнеупорностью.

Для того чтобы облицевать ГВЛ, необходимо предварительно прогрунтовать поверхность. Так как она отличается своей неоднородностью и волокнистостью, что не обеспечивает достаточно хорошей сцепляемости клеящего состава и выбранной облицовки.

Гипсокартон обязательно требует дополнительного декорирования декоративной штукатуркой, плиткой или камнем.

Камень


Отличается высокой огнеупорностью и прочностью. Натуральные покрытия имеют очень высокую стоимость.

При выполнении облицовки мрамором, необходимо использовать цельный камень, что существенно усложняет процесс монтажа.

Самым дорогим является гранит. Он имеет аналогичные эксплуатационные характеристики и особенности с мрамором.

Каминные топки, облицовка своими руками которых выполняется диким камнем, имеют не менее высокий КПД и качество. Однако стоимость на искусственный и дикий камень является низкой, по сравнению с другими природными покрытиями.

Выполнение облицовки кирпичом

Если вы не знаете, как правильно облицевать каминную топку кирпичом, предлагаем взять за основу следующие советы и рекомендации:

  1. Для работы можно использовать керамический, клинкерный и кирпич для облицовки;
  2. Материал хорошо сочетается с лофт, ретро и классическим стилем;
  3. На первом этапе необходимо выполнить отбраковку. Кирпичи подбираются по размеру – это необходимо для получения максимально ровных и одинаковых швов. Кирпичи с трещинами, сколами и другими деформациями не используются;
  4. Между топочным и кладочным отверстием оставляется небольшой зазор. Это необходимо для правильной циркуляции воздуха. Заранее предусмотрите в кладке наличие конвекционных отверстий;
  5. Наружную часть топки можно облицевать простым керамическим лицевым кирпичом или клинкером;
  6. Для выполнения максимально ровной кладки, необходимо воспользоваться специальными штапиками с сечением 1 сантиметр;
  7. Все излишки растворов и другие загрязнения необходимо убирать только сухой тряпкой.

Выполнение отделочных работ

Теперь вы знаете, чем облицевать каминную топку и пришла пора приступить к процессу монтажа.

Перед началом выполнения работ, необходимо предпринять следующие действия:

  • Подготовьте основной каркас. Он должен быть максимально устойчивым и надёжным. При использовании природного и искусственного покрытия, основание должно иметь достаточно большую массу. Для гипсокартона и пеноблоков конструкция может иметь небольшой вес;
  • Топочную камеру необходимо правильно изолировать и поместить на предварительно подготовленное напольное покрытие. Облицевать необходимо и близлежащую около камина поверхность. Это не позволит искрам и пламени спровоцировать возгорание. Если дом деревянный, необходимо обязательно предусмотреть наличие и установку противопожарных разрывов.

Важно: разрыв между топочной камерой и облицовкой должен быть минимальным.

Правильный монтаж зазоров

Наличие зазоров необходимо по следующим причинам:

  1. Наличие зазора позволяет воздуху хорошо циркулировать. При его заполнении песком или другими составами, эффективность печи, её нагрев, отапливание и КПД будет существенно снижен;
  2. Просвет позволяет избежать возможных деформаций конструкции. Именно поэтому правильно будет использование именно лицевого, а не печного кирпича. Таким образом, устройство не будет перегреваться и облицовка не образует трещин, деформаций и сколов;
  3. Если вы используете гипсокартон, наличие зазора не позволит ему нагреваться, что в свою очередь не приведёт к возгоранию.

Важно: согласно разработанным стандартам и нормам, расстояние между топочной камерой и облицовкой, должно составлять около 100 миллиметров. При использовании базальтового наполнителя, расстояние должно составлять порядка 50-60 миллиметров.

Выбор клеящей основы

При выборе клеевого состава, необходимо учитывать следующие особенности:

  • Обратите внимание на инструкцию, советы и рекомендации указанные производителем;
  • Выбранный состав должен иметь специальную маркировку и предназначаться для сцепления поверхностей, в последующем подвергающихся высокому нагреву;
  • Для гранита и мрамора используется клей состоящий из двух компонентов. Состав отличается хорошей сцепляемостью и термостойкостью;
  • Для искусственного камня и плитки используется однокомпонентная клеящая основа. Она способна выдерживать температуры до 230 градусов;
  • Натуральный камень требует применения смеси, в состав которой входит глина. При необходимости сделать его можно своими руками.

Использование теплоизоляционных материалов

Выполнение теплоизоляции необходимо в том случае, если топочная камера будет выполнять исключительно декоративную функцию. К основным требованиям теплоизоляции, относятся следующие:

  1. Наличие небольшой гигроскопичности. Такой состав не должен впитывать и поглощать влагу. Следите за тем, чтобы внутри материала не образовывался конденсат. Это может привести к потере эксплуатационных качеств наполнителя;
  2. Плавление происходит исключительно под воздействием очень высоких температур. Использование такой основы с высокой температурой плавления, необходимо для соблюдения норм и правил пожарной безопасности.

Конечно, облицовка каминных топок может производиться и с использованием других покрытий. В этой статье мы собрали самые распространённые материалы, использовать которые рекомендуют ведущие специалисты и профессионалы. Делая выбор, учитывайте стоимость, качество и эксплуатационные особенности покрытия. Это позволит выполнить облицовку максимально качественно, обеспечив конструкции эффективность и долговечность.

Источник: pech-kamin.ru

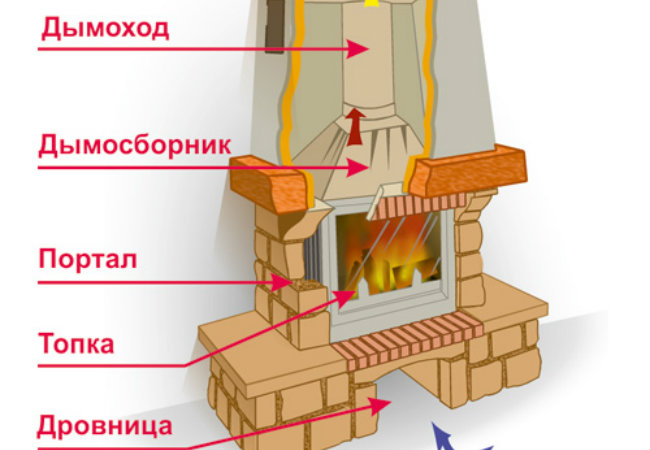

Что такое каминная топка?

Закрытая топка – камера из чугуна, предназначенная для сгорания дров, в которой одна стенка выполнена в виде стеклянной дверцы. Наиболее удобным вариантом считается дверца, оснащенная подъемным механизмом, который отодвигает ее вверх, под облицовку. Она позволяет одним движением превратить закрытую конструкцию в открытую.

Непосредственно под камерой сгорания находится зольник, сквозь который воздух поступает в нее. Дым отводится через установленную сверху топки трубу. По сути, монтаж такой топки состоит в устройстве основания под нее и декоративной облицовке, которая позволяет скрыть от окружающих металлические детали, при этом на виду остается только сама топка. За счет такой облицовки камин приобретает более привычный облик.

Преимущества и недостатки закрытых топок

Однозначно говорить о том, что закрытые конструкции лучшее открытых нельзя, собственно, как и наоборот. Существует масса условий и факторов, которые влияют на выбор, именно поэтому установка каминной топки начинается с ознакомления с ними.

Преимущества:

  • КПД в закрытых топках гораздо выше, в частности, если оборудованы они накопителями тепла.
  • Большой ассортимент моделей, которые отличаются внешне, размерами, формой стекла.
  • Гарантия от производителя на высококачественную работу устройств и вывод дыма.
  • Такие топки служат дольше открытых, изготовленных из кирпича, перегоревшие детали можно в любой момент заменить.
  • Высокий уровень противопожарной безопасности, обеспеченный отсутствием открытого огня.
  • Невысокая стоимость камина в сравнении с открытыми аналогами.
  • Несложный и быстрый монтаж, который легко произвести самостоятельно.

Недостатки:

  • Незначительный обзор огня у экономичных моделей.
  • За огнем наблюдать можно только через стекло, которое всегда необходимо держать в чистоте.
  • Чугунные топки стоят дорого, особенно те, что совмещены в одну конструкцию с порталом.

Важно! Стандартная топка имеет черный цвет, но если хорошо заплатить, то можно ее дополнить серебряной, позолоченной или латунной рамкой, больше о том как обустроить камин и вписать его в интерьер, читайте статьях:

  • Дизайн гостиной с камином.
  • Угловые камины в интерьере.
  • Декор камина своими руками.

Как обустроить самостоятельно камин с чугунной топкой?

Самым большим преимуществом таких устройств можно назвать возможность самостоятельно монтажа основания непосредственно на полу в помещении. Исключением являются только плавающие полы. Более того, вам не нужно будет думать о том, как устроить зольник или оборудовать камин качественной тягой, ведь это уже предусмотрено его конструкцией. То есть, сделать камин с чугунной топкой своими руками намного проще, чем обустроить обычный открытый кирпичный камин. Теперь остановимся подробно на каждом этапе.

Устройство основания под топку из чугуна

Существует целый ряд правил, которых необходимо придерживаться, выполняя обустройство основания для чугунной топки.

К ним можно отнести следующее:

  • В первую очередь необходимо правильно подобрать место для установки. Помещение должно быть большим, площадью не менее 20 квадратных метров.

Важно! Нельзя располагать камин на одной линии с дверными и оконными проемами.

  • Если комната проветривается с помощью кондиционера или системы вентиляции, необходимо обеспечить хороший приток воздуха. Например, можно установить автоматическую вентиляционную трубу.

Важно! Такому камину требуется примерно 500 кубов воздуха.

  • Как только вы определились с местом для монтажа камина, необходимо сделать основание под него. Уложите слой гидроизоляции, сверху обустройте цементную армированную стяжку.

Важно! Если полы в комнате выполнены из дерева, то понадобится дополнительный слой теплоизоляции. Стяжка должна иметь толщину не менее 15 мм, можно использовать в качестве арматуры металлическую сетку.

  • Как только основание достигнет необходимого уровня прочности, можно браться за устройство постамента под топку. Сделать ее вполне реально из кирпича или газобетонных блоков, либо поступить еще проще, например, установить готовый цоколь, изготовленный из натурального камня. Затем может быть произведена облицовка каминной топки своими руками керамической плиткой, искусственным или натуральным камнем.

Важно! Если перекрытия не слишком прочны, то лучше отдать предпочтение газобетону, ведь это — легкий и прочный материал, ему можно придать любой размер и форму.

  • Затем приходит время укладки блоков на обычный раствор из цемента и песка или специальный клей. Постамент выравнивается сверху слоем штукатурки примерно 1-1,5 см.

Важно! Следите, чтобы он получился идеально ровным, поскольку запрещается устанавливать очаги на неровной поверхности. Из-за перекоса могут повредиться внутренние элементы камина.

Облицовка каминной топки своими руками

Монтаж топки из чугуна

Неважно, из чего вы сделали основание под топку, сверху на него следует уложить слой теплоизоляции, например, лист кровельного железа или асбокартон. Затем происходит установка дымохода.

Важно! Выбирая место для него, рассчитайте все таким образом, чтобы между облицовкой самого камина и стенками топки оставался зазор для системы конвекционного обогрева. Кроме того, длины дымохода, который входит в комплект, должно хватать, чтобы вывести его наружу.

Чтобы вмонтировать топку правильно, подложите на то место, где она будет устанавливаться, бруски, потом тщательно по месту ее выровняйте, осторожно уберите подкладки. Дымоход, выполненный в виде трубы или металлического рукава, устанавливается непосредственно в предназначенное для него отверстие, а потом выводится через кровлю и перекрытия наружу, при этом должны соблюдаться все правила пожарной безопасности.

Важно! Для того, чтобы соблюсти все меры пожарной безопасности необходимо правильно сделать пол возле камина. Какова должна быть минимальная толщина стяжки пола, читайте на нашем сайте.

Внешняя отделка каминной топки

Если уже выполнена установка каминной топки своими руками, то остается только позаботиться о ее декоративной отделке. Необходимо изначально обратить внимание на то, какой материал был использован для монтажа:

  • Если вы отдали предпочтение кирпичу, то продолжайте кладку, отступив от внешних стенок топки небольшое расстояние, оставив пару отверстий в ней для выхода горячего воздуха.
  • Можно пойти по пути наименьшего сопротивления, тем самым облегчить конструкцию – оборудовать под обшивку каркас. Собрать его можно из металлических тонкостенных профилей или уголков, соединенных специальными саморезами.

Важно! Главное — чтобы его конструкция предусматривала крепление обшивки снаружи и теплоизоляции внутри.

  • Маты из негорючего материала в качестве слоя теплоизоляции крепятся к каркасу так, чтобы их фольгированная сторона лицом была обращена к дымоходу и топке.

Чем обшить чугунный камин, конечно, решать только вам — все зависит от ваших финансовых возможностей, имеющихся навыков в области строительства и количестве свободного времени. Покупные каминные печи сами по себе выглядят стильно, но, к сожалению, они не всегда вписываются в современные интерьеры. Если вы живете в обычном доме без модного ремонта, то можно обойтись простой печкой с подставкой, но тем, кого такое предложение не устраивает, лучше немного потратиться и красиво облицевать камин — например, кирпичом, плиткой, ГКЛ:

  • Безусловно, облицовка каминной топки кирпичом своими руками является самым дешевыми вариантом, придется потратить совсем немного сил и времени.
  • В случае использования гипсокартона для облицовки все зависит от вашей фантазии и желания — оформляйте камин, как захотите.

Важно! Несмотря на то, на каком материале вы остановитесь важно, чтобы он соответствовал общему стилю и интерьеру комнаты. Согласитесь, что в интерьере Хай-тек деревянные бруски смотреться будут нелепо, как в доме из сруба мраморная плитка.



Важно! Если с каминым обогревом все ясно, то стоит задуматься и об охлаждении помещения, с этой задачей легко справится кондиционер. Но тут возникает главый вопрос: «Как выбрать лучший кондиционер».

Источник: serviceyard.net

Монтаж камина, установка каминной топки самостоятельно — Своими руками — Статьи по печному делу

У людей загородный дом напрямую связан с имеющимся в нем камином, а камин – символ уюта и нежности в любой постройке. Побеспокоиться о его установке важно, тем более, что сделать камин самостоятельно, своими руками непросто. Ниже приведены последовательные шаги монтажных работ с каминной топкой, сказано об особенностях её устройства.

Монтаж камина, установка каминной топки

Инструкция по установке каминной топки своими руками:

Введение


Прежде чем приступить к работе, внимательно прочитайте руководство по сборке каминной топки.
Производитель топок не несёт никакой ответственности за любой ущерб, который может произойти в результате несоблюдения инструкции в их руководстве, что приведет к аннулированию гарантии.
Повреждения компонентов могут возникнуть, если процедура сборки не соблюдена.
Руководство по обеспечению профессиональной установке и  сборке топки должно содержать все местные правила и положения, касающиеся национальных и европейских стандартов.
Храните руководство в безопасном месте.

Введение камины установить

Проверка топки


Сразу после получения груза необходимо проверить:
1. Нет видимых повреждений
2. Все подвижные части и механизмы функционируют
3. Груз полностью доставлен и содержит руководство по установке и пользованию
4. Гарантийный талон
Незамедлительно уведомите поставщика о любых потенциальных дефектах и несоответствий.

Проверка топки камина

Правила установки камина


При выборе правильного положения для каминной топки, должны быть
приняты во внимание следующие требования:
1. Установка каминной топки должна быть утверждена пожарной службой (МЧС).
2. В комнате должен быть обеспечен достаточный запас воздуха. Для горения 1 кг древесины требуется примерно 12 м3 воздуха.
3. В месте установки не должно быть никаких электрических кабелей, проходящей через стену или потолок.
4. Расстояния от деревянных стен и полов, а также расстояния от электрических кабелей и легковоспламеняющихся
материалов на стенах и потолках, например, деревянные балки, также должны быть приняты во внимание.
5. Камин должен быть установлен с соответствующим нагрузками на пол.

Топка не должна располагаться в помещениях:
1. Где нет подачи воздуха для горения.
2. Где обрабатываются, хранятся или производятся
 легковоспламеняющиеся и взрывоопасные вещества и смеси.
3. Помещения где происходит высасывание воздуха (вытяжные шкафы, вентиляционное и отопительное оборудование, осушители и т. д.).
Каминная топка должна быть установлена на основание с соответствующей несущей способностью.
Кассета должна быть расположена на фундаментной плите, а не на неустойчивой
или подвижной поверхности.
Расстояние от каминной топки до пола можно регулировать, поворачивая ноги — регуляторы. Используйте регулируемые ножки, чтобы сбалансировать высоту с перепадом до 10 см. Топка должна быть сбалансированна по горизонтали.

Правила установки камина

Варианты газоотвода


Удаление дыма зависит от топки для камина в сочетании с
накопительной системой газохода.
Существуют следующие версии:
Каминная топка с литым куполом. Рекомендуется для подключения к накопительной системе воздухопроводов с внутренним диаметром 180 мм.
Каминные топки с теплообменником. Рекомендуется для прямого соединения с трубами внутреннего диаметра 200 мм.
Каминная топка с теплообменником 45°. Рекомендуется для прямого соединения с трубами внутреннего диаметра 200 мм.
Каминная топка где теплообменник с вертикальным выходом.
 Рекомендуется для подключения к накопительной системе воздухопроводов или для прямого подключения к дымоходу.
Каминная топка под подключение аккумулятивных колец. Рекомендована для подключения к накопительным кольцам с наружным диаметром 440 мм.
Каминная топка с чугунный дымосборником. Рекомендуется для прямого соединения с трубами внутреннего диаметра 200 мм.
Каминная топка правосторонняя. Рекомендуется для бокового соединения с трубами внутреннего диаметра 200 мм.
Каминная топка левосторонняя. Рекомендуется для бокового соединения с трубами внутреннего диаметра 200 мм.

Варианты газоотвода

Подключение к дымоходу


Перед подключением топки к дымоходу, проверьте размер и состояние
дымохода (согласно директивам и стандартам). Корректная работа дымохода должна быть проверена оттестованным мастером. При  расчетах дымохода, необходимо включить параметры каминной топки.
Необходимо убедится что при добавлении дров (топка открыта) топка потребляет безопасное количество воздуха, как и во время нормальной работы (топка закрыта).
Канал дымохода не должен быть меньшего диаметра чем предусмотрено производителем.
К одной трубе нельзя подключать более одного источника тепла.
Следовательно, расчет должен быть произведён по инструкции к топке.
Детали, используемые для соединения должны быть приобретены вместе с комплектом производителя.
Стальная труба (дымоход) предназначена для подключения каминной топки к дымоходу должна содержать метку CE (Минимальная толщина стенок корпуса 2 мм, для нержавеющей
стали 1 мм).
Если тяга в дымоходе во время работы каминной топки является слишком высокой, рекомендуется установить заслонку. В этом случае, убедитесь: что заслонка не закрывается автоматически, клапан имеет простое и понятное управление при закрытых и открытых позициях, клапан имеет отверстия в чистой секции не менее 3% от общего размера поперечного сечения.

Подключение к дымоходу

Подача воздуха для горения


Каминной топки должны эксплуатироваться только в помещениях с достаточной подачей воздуха для горения.
Оборудование для отвода воздуха (например, вентиляционное оборудование, паровые и т.д), которое работает с каминной топкой в одной комнате, может влиять на подачу воздуха в камин. Убедитесь, что в комнате заданная разность давлений в помещении (не должна быть меньше показателя в 20Па).
Для бесперебойной работы, подача воздуха должна поступать к нижней части топки.
Для подачи воздуха рекомендуется использовать кратчайший маршрут и отклониться от
направления только в случае крайней необходимости.
Использовать схемы (см. профессиональные правила для специалистов — ТРОЛ) и определения сечения линий подачи воздуха

Установка топки для камина


При сборке топки, соблюдайте все правила и нормативные акты, касающиеся национальных и европейских стандартов.
Во время проведения работ, обратите особое внимание на положения, касающиеся пожарной безопасности, варианты
использования материалов и размеры вентиляционных каналов.
При сборке камина, важно обеспечить доступ к прочистке топки и дымохода.
На схеме показаны отдельные элементы безопасности и элементы конструкции в стандартные и защищённые стены.
1. Стены
2. Слой изоляции (дымоход)
3. Подключение дымохода
4. Слой изоляции (задняя стенка)
5. Конвекционная зона
6. Решетки для притока конвекции воздуха
7. Бетонная плита мин. 10 см
8. Потолок
9. Слой изоляции (пол)
10. Подача воздуха в камин
11. Короб камина
12. Изоляционный слой (потолок)
13. Сетки для извлечения конвекции воздуха
14. Защитный пол сделан из пожаробезопасного материала
15. Слой изоляции
16. Каминная облицовка
17. Зона излучения
18. Легковоспламеняющийся материал
19. Вентилируемая защита горючего материала
20. Защита стены
21. Противопожарная защита прохода дымового канала
22. Межсетевой экран из минерального материала
23. Мебель из сгораемых материалов — минимум 5 см от облицовки топки

Установка топки для камина

Конвекционная зона


Если нагретый воздух не используется, то между топкой и слоем изоляции (4, 15) должен быть зазор не менее 6 см для задних и боковых областей. Конвекционная зона должна быть изолирована от всех стен, за исключением стен, которые образуют теплообменник. Стены, пол и потолок конвективной зоны должны быть чистыми и устойчивыми к истиранию.
 Все конвекционные трубы должны состоять из негорючих материалов.
При укладке гофры для подачи горячего воздуха: гофра должна быть надежно подключен
а к фланцу с горячим воздухом на входной сетке.
Эксплуатация воздушной сетки (гипокауст): нагретый воздух циркулирует в закрытом пространстве. Тепло из конвективной зоны переносится в комнату через теплообменные зоны. Тепловая нагрузка в зоне конвекции из гипокауста выше, чем у обычных вентиляционных решеток.

Конвекционная зона камина  Конвекционная зона

Последовательный монтаж камина


1.    Этап первый. Здесь речь идет о подготовке фундамента, который отличен от фундамента дома. Копаем яму, которая на 15 см шире и глубже на 60, чем предполагаемый фундамент камина. Далее засыпаем 20 см щебня, а следующим шагом идет заливка бетона. Фундамент должен выдерживать груз будущего камина, здесь важно правильно рассчитать глубину ямы.

Конвекционная зона

2.    Этап второй. Перед установкой камина, нужно выполнить еще несколько действий. Для начала готовят смесь глины и воды, с помощью которой будут укладываться кирпичи или блоки. Ее делают за 3 дня до работ. Выбирая кирпич, предпочтение нужно отдавать целым и ровным как по форме, так и цвету материалам.

Конвекционная зона

Кладя первый ряд, нужно использовать цемент, так как он держит все остальные и должен быть прочным. А дальше применяют стандартный раствор глины, песка и воды. Прежде, чем класть кирпич, его опускают в воду и ждут, пока перестанут появляться и выходить пузырьки воздуха. Помните, что нужно следить за симметрией выполняемых работ, чтобы стенки не съезжали в разные стороны. В месте, где совмещаются труба и крыша, снова применяем цемент. Трубу на выходе, а точнее, отверстие, изолируют с помощью заготовок из железа. После работ стенки протирают от лишнего раствора. Пол вокруг камина также устилают железом или плиткой.

Конвекционная зона

3.    Этап третий. Работы завершены. Камин уложен, теперь его красят, белят или облицовывают камнем чтобы придать яркости и сделать вид презентабельным.

Конвекционная зона

Видео: горение в топке камина


Фото каминов с топкой


Фото каминов с топкой

Фото каминов с топкой

Фото каминов с топкой

Фото каминов с топкой

Фото каминов с топкой

Фото каминов с топкой

Фото каминов с топкой

Как установить каминную топку своими руками, пошаговая инструкция

Одной из наиболее интересующих тем относительно обустройства камина является вопрос о самостоятельной его установке. Однозначно ответить на этот вопрос не представляется возможным по причине того, что объем и сложность работ зависят от типа выбранного камина. Классическая конструкция, полностью выложенная из кирпича, требует длительной подготовки, а сам монтаж должен быть произведен мастером, который имеет достаточный опыт.

Чтобы собрать камин своими руками, необходимо выбирать более современные варианты в виде отдельных готовых топок, которые остается только установить в подготовленную нишу. Однако и такие работы производятся в несколько обособленных этапов. Такой подход эффективнее обеспечит контроль над качеством.

Построенный домашний очагПостроенный домашний очаг

Готовый домашний очаг

Как правильно сделать основание

Прежде чем приступать к первым шагам работ, необходимо ознакомиться с документацией для проведения сравнительного анализа моделей. В таких документах подробно описано устройство камина с чугунной топкой. Только представление о тонкостях его работы позволят не допускать ошибок при монтаже устройства.

Начинать деятельность следует с подготовки основания. Его главные требования – прочность и идеальность поверхности. Если не соблюдать горизонтальный уровень, то камин может деформироваться, что приведет к образованию щелей, через которые дым может проникать в комнату. Стены, которые располагаются в близости с камином, отделываются теплозащитным материалом. Фольгированные экземпляры позволят отразить энергию, направив ее обратно в помещение.

Любой мастер, даже очень опытный, предварительно готовит все, что может понадобиться, чтобы не отрываться от работы в дальнейшем. Поэтому запаситесь песком, глиной, приготовьте рубероид и минеральную вату в виде плит. Специального инструмента в работе не понадобится, но вот без молотка, кельмы и рулетки будет не обойтись.

Освободите напольное покрытие от посторонних предметов в области, где по плану будет находиться будущий камин. Периметр конструкции чертится на полу с определенной степенью точности, так как основа не будет копировать форму портала камина. Она изготавливается несколько большей, чем теоретические размеры. В некоторых случаях изоляция стены производится кирпичной кладкой. Тогда фундамент должен стать общим основанием для камина и кирпичного защитного слоя.

Кассетный каминный комплексКассетный каминный комплекс

Каминная система кассетного типа

Площадь вычислять не нужно. Достаточно от отведенных границ отступить в каждой грани по 0,3 м. Напольную поверхность придется демонтировать, так как минимальная глубина такого фундамента равна 50 см. В случае наличия лаг, производится их вырезание. Рекомендуем после удаления участка лаги соорудить дополнительную опору перед местом спила.

На дно котлована плотным слоем помещается щебень. Учтите, что он не только наполняет объемы в целях экономии. Почвы по влажности могут быть разными, поэтому такая своеобразная подушка защитит конструкцию от влаги. Прочность заливке придаст армирующая сетка, которая укладывается слоями. Каминная чугунная топка сама по себе имеет большую массу, а если учесть, что массу добавляет и портал, принимаются все меры по повышению прочности фундамента.

Подняв заливку до напольного покрытия, приостанавливают работы на некоторый срок, и даже если кажется, что раствор уже высох, помните, что на это может уйти несколько дней.

Технология кладки корпуса

Нетрудно догадаться, что каждый мастер начинает работы по своей личной схеме, в которой дана пошаговая инструкция. Мы опишем наиболее популярную из них.

  • Несколькими слоями кирпича с правильными формами выкладывается постамент. Он имеет полость, которая будет служить зольником, однако основная порция воздуха поступает через зазор между стенками камина и топочным отделом.
  • Не проявляйте спешки в работе, так как на данном этапе требуется особая степень аккуратности. Следует после монтажа очередного ряда проверить горизонт. Кантовать кирпичи можно киянкой. Сразу убираются лишние фрагменты раствора.
  • Зольник перекрывается четвертым рядом полностью, но как обеспечить опору для кирпичей над пустотой? Ответ заключается в применении уголков, которые накладываются параллельно, эти уголки будут поддерживать кладку. Подпилив болгаркой каждый кирпич, выстраивают основание, на которое мы будем устанавливать изделие. Не забывайте про уровень, проверьте его.
  • Перед тем как установить своими руками каминную топку, дайте кладке немного подсохнуть, возможно, придется еще вносить некоторые изменения. У любого чугунного камина должна быть каминная полка, это горизонтальная поверхность, которая носит декоративный характер. Полку можно выпилить из куска керамогранита. Грани ее соприкосновения со стеной заглубляются, обеспечивая дополнительную опору. Теперь все готово для продолжения работы.
Установка очага на постаментУстановка очага на постамент

Установка готового очага

  • Сама установка чугунной топки ничего сложного не представляет. Площадь соприкосновения корпуса топки и плиты обрабатывают термостойким герметиком или клеем. Топку нельзя придвигать вплотную к стене. Несколько раз измерьте расстояние от задней стенки камеры до стены дома с одной и с другой стороны. Равенство показателей говорит о том, что конструкция получается прямой и симметричной.
  • Все стыки, которые образует установленная топка и каминная полка, заделываются гипсовым раствором. Облицовка чугунной топки сводится к тому, что вокруг нее выкладывается обрамление из кирпича. Как и ранее, уровень при кладке соблюдать обязательно. Сверху на кладку пристраивается еще одна аналогичная плита. Рекомендуется под нее нанести побольше клея, так как с его помощью, возможно, придется регулировать нужный уровень. Остатки клея сразу убираются.
  • Выкладывая облицовку, можно применить творчество. Если крайние кирпичи с каждым рядом сильнее выдавать вперед, то получится карниз по периметру портала, а некоторые облицовочные кирпичи уже специально для этого подготовлены, их останется просто уложить в последнем ряду.

Дымоход

Вот и закончились работы, связанные с реализацией основной задачи. Как мы и отмечали, установка топки происходит без определенных сложностей, но велико количество сопутствующих работ, поэтому весь процесс занимает длительное время.

Дымоход в чугунном камине представлен трубой, это облегчит задачу его монтажа, так как не придется выполнять кирпичную кладку. Труба прячется под каркасом, сделанным из металлического профиля. Снаружи каркас зашивается гипсокартоном, но предварительно нужно провести теплоизоляцию. Она воспрепятствует возникновению конденсата и повысит срок службы трубы.

Работы по отделкеРаботы по отделке

Начинается отделка сооружения

Изоляционный материал укладывается в каркасе вокруг дымохода. Удобнее всего зашить две боковые стенки каркаса, а через фасад укладывать изоляцию. Когда все будет готово, можно устанавливать фасадный лист. Сборка дымохода производится достаточно быстро, если есть навык работы с гипсокартоном.

Целью монтажа всегда остается пожарная безопасность. Лучше потратить время при строительстве, чем потом убеждаться в разрушительной силе огня. Наиболее уязвимыми считаются участки, где труба проходит совсем близко к потолочному перекрытию. Зазор можно отделать металлом, но так как этот элемент будет скрыт корпусом дымохода, то ограничиваются минеральной ватой.

Осталась лишь отделка дымоходаОсталась лишь отделка дымохода

Остается только поработать с дымоходом

Отделка камина – последний этап работы

Разные варианты отделки камина способны кардинальным образом менять его стилистику. Подавляющее большинство мастеров, которые выполняют кирпичную кладку, желали бы естественную текстуру использовать в качестве оформления. Но чтобы добиться эстетичного внешнего вида, приходится тренироваться в кладке кирпича, а печь не терпит ошибок. Тогда на помощь придет отделка. Различные варианты позволят применить на практике свой художественный вкус. Декоративный камень в виде плитки придаст оригинальность композиции, так как возвратит наблюдателя в эпоху первобытности.

Плитки керамики и декоративного камня наклеивают на подготовленную поверхность камина с помощью плиточного клея. При абсолютном отсутствии опыта знатоки рекомендуют использовать именно камень. Он своей текстурой скрывает все недостатки кладки. Обрабатывается болгаркой очень легко. Варианты исполнения облицовки зависит от дизайнерских способностей каждого.

Дополнительные варианты отделки заключаются в установке на каминную полку предметов, ярко указывающих на определенную временную или стилевую принадлежность. Это могут быть предметы утвари, игрушки, глиняные поделки. Инструменты для открытого очага, стоящие в углу, тоже внесут свою лепту в оформление комнаты. Пользоваться камином можно будет только после полного застывания раствора.

Облицовка каминной топки своими руками: гипсокартон или кирпич?

Сама по себе покупная печь-камин выглядит довольно стильно, подобные решения вы, однозначно, видели в банном помещении. Но во многие интерьеры простая чугунная печь попросту не вписывается с точки зрения дизайна. Конечно, если у вас самый обычный дом без хорошего ремонта, можно обойтись и простой печью с подставкой, сделать которую можно своими руками. Но даже если вас устраивает такое положение дел, лучше все-таки «разориться» и сделать облицовку каминной топки своими руками.

Совершенно неважно, будет ли это обкладка обычным кирпичом или отделка гипсокартоном. Это нужно для того, чтобы камин не только лучше смотрелся в имеющемся интерьере, но и обладал большей эффективностью. С облицовкой куда меньшее количество тепла бесцельно рассеивается в пространстве – это тоже нужно учитывать. Тем более, стоимость отделки гипсокартоном небольшая, зато в значительной степени облагородит внешний вид любой чугунной печи.

Яркие тому примеры вы можете посмотреть на видео или фотографиях (в сети их предостаточно). Самый дешевый вариант – обложить печь кирпичом своими руками, в таком случае от вас потребуется лишь трата своего времени и сил, а также покупка материалов. Благо, их сейчас можно достать довольно дешево, тот же кирпич много у кого «валяется без дела» на даче/возле дома, оставшийся после недавнего строительства.

Различия между гипсокартоном и кирпичом при облицовке

ГипсокартонКаких-то радикальных плюсов или минусов как у одного способа, так и у другого – нет. Тут, по большей части, дело вкуса. Гипсокартон – легкий в работе, универсальный отделочный материал. Своими руками его можно смонтировать за считанные часы, не имея при этом особых инструментов под рукой. После окончания работ есть еще одна приятная мелочь – декорировать поверхность можно множеством способов, используя различные материалы (краска, шпатлевка и т. д.).

К преимуществам данного варианта можно отнести, разве что, легкость и быстроту – что важно, когда работаешь своими руками. А также множество вариантов конечного результата. Тут все зависит от вашего желания и фантазии – как хотите, так и оформляйте печь. Множество примеров можно посмотреть на видеозаписях и фотографиях в интернете.

Но не всегда есть возможность использовать для отделки гипсокартон. В таком случае на помощь приходит старый добрый «кирпич». Материал простой в использовании и доступный в цене. Но от вас потребуется замешать раствор для кладки. А еще придется подождать денек-другой для того, чтобы все затвердело. Зачастую используют сразу два материала. Делают подставку и, своего рода, кожух из кирпича. А все, что выше, сооружают из гипсокартона. За ним скрывается дымоход, который в обычном виде никак не гармонирует с жилым помещением. Смысл поработать своими руками, чтобы скрыть все эти технические детали от взора, однозначно, имеется.

Что нужно знать перед началом отделки


Несмотря на то, какой материал вы будете использовать для облицовки камина, есть некоторые правила, которые актуальны всегда. Причем они касаются как каминов из жаростойкой стали, так и чугунных печей. По большей части, этот раздел посвящен именно дизайнерской составляющей.

Материалы и дизайн должны соответствовать общему стилю комнаты. Оформление деревянными полубрусками в строгом hi-tech-интерьере будет смотреться нелепо, как, в принципе, и «мраморная» облицовка в доме из сруба.

Если вы хотите оформить камин плиткой или каким-либо узором, делать это стоит только в том случае, если таковых элементов нет в окружающем интерьере. Иначе будет смотреться слишком навязчиво. Примеры хорошего оформления можно посмотреть на видео в интернете или же на соответствующих форумах. Там люди часто делятся своими наработками, так что можно что-нибудь почерпнуть и для себя.

Также особое внимание следует уделять форме. Нужно соблюдать пропорции, чтобы верхняя и нижняя части отлично гармонировали. Нередко люди делают небольшую открытую топку печи снизу, а все остальное пространство, вплоть до крыши, занимает отделка гипсокартоном. Смотрится это, по меньшей мере, странно.

Облицовка своими руками

схема облицовкиЛучшей инструкцией, конечно же, будет видео, где вы сможете увидеть все мелочи монтажа воочию. Мы же попытаемся донести это до вас сейчас в текстовом варианте. Список материалов небольшой, и, что самое главное, не требует от вас огромных вливаний денежных средств. Материалы эти продаются в любом строительном магазине. Перед началом работ следует запастись: саморезами, каминной решеткой, металлическим профилем, оцинкованными листами, а также гипсокартоном (желательно брать влагостойкий) и термостойкой ватой. Последняя должна выдерживать температуру не менее 700 градусов. Предпочтительная толщина – около 3 см.

Профиль нарезаем таким образом, чтобы сделать контур вокруг имеющейся топки. Нужно оставить небольшой зазор для входа/выхода воздуха, который затем прикроется решетками. Они находятся сверху и снизу облицовки. Должно получиться нечто подобное:облицовка

Когда каркас с решетками готов, его можно обшивать оцинкованным листом. Делать это нужно изнутри профиля. Далее кладется вата (использовать фольгированную вату не рекомендуем ввиду того, что она может издавать неприятный запах при нагреве).

Обусловлено это тем, что фольга «клеится» определенным материалом к вате. Этот «клей» со временем теряет свои свойства, а также ощутимо воняет при нагреве. Если вы все же решитесь её использовать, то поверните вату фольгой не к камину, а к гипсокартону. Таким образом «выгорать» связующее вещество между ватой и фольгой будет в разы медленнее.

Лучше выбирайте нефольгированную вату, которая способна выдержать высокие (до 750 градусов Цельсия) температуры. Далее идет гипсокартон, который вы уже можете оформлять по собственному желанию. В принципе, вот и все работы. Кажется, что не сложно, но только при условии, если вы ранее занимались подобным. С первого раза все рассчитать довольно тяжело. Что-нибудь точно «не сойдется».

Облицовка каминной топки гипсокартоном своими руками: особенности монтажа

Облицовка каминной топки гипсокартоном своими руками вполне осуществима. Но следует учесть ряд тонкостей в подборе материала и технологии работ. Если говорить о ГКЛ, то он универсален. Причем не только выравнивает поверхности, но и создает идеальный предфинишный слой, на который можно нанести любую отделку.

Коротко о топках

Условно их можно разделить на две большие группы:

  • Функциональные: открытые, закрытые. По материалу изготовления стальные или чугунные, кирпичные. Такое оборудование требует дополнительной огнеупорной защиты стен, пола.
  • Фальшкамины. Вместо настоящей топки применяются экраны с имитацией языков пламени огня. Для таких устройств не устанавливаются дымоходы, но требуется подвод электричества.

По форме портала (фасада камина) ограничений нет: прямоугольные, сложные геометрические формы, радиусные, угловые. На любой вкус и цвет. Следует отметить, что отделка камина гипсокартоном своими руками является процессом подготовки чернового основания для финишной облицовки.

топка из гипсокартона

Существует два главных типа каминов: это функциональные — настоящие, и фальшкамины — имитация камина.

Проектирование

Это самый первый этап, при котором следует учесть несколько важных моментов, особенно для функциональных топок:

  • Необходимо определить место под оборудование в помещении относительно стен, расположения мебели. При этом не забыть про пожарную безопасность: от горючих поверхностей расстояние до топки – не менее 700 мм.
  • Основание под оборудование рекомендуется выполнять из бетона высотой от 300 мм. Периметр фундамента должен выходить за размеры топки на 250 – 300 мм по каждой стороне.
  • Рекомендуемый зазор между топкой и гипсокартонной конструкцией 50 мм.
  • Следует предусмотреть короб для воздухоотвода.
  • Подиум. Конструкция должна обеспечить приток воздуха для обогрева, выдерживать вес топки.
  • Толщина пожаробезопасной отделки стены и технический зазор в 100 мм между ней и топкой.
  • Для точного определения габаритов портала следует учесть параметры облицовочного материала: профили: направляющий – 27×28 мм и стоечный – 27×60 мм). Для обшивки рекомендуют использовать гипсокартон огнеупорный или влагостойкий толщиной 12,5 мм.
  • Конструкция портала и его отделка должна органично вписываться в интерьер.

Перечисленные параметры помогут избежать ошибок при монтаже.

Подготовка основания

Учитывая, что камины – оборудование пожароопасное, следует предусмотреть подготовку пола и примыкающих стен перед тем, как обшить камин огнеупорным гипсокартоном.

Подготовка пола

Топка для камина имеет значительную массу. Плюс является оборудованием с повышенной пожарной опасностью. Поэтому на первом этапе подготавливают бетонное основание:

  • Производится разметка портала на полу.
  • Устанавливается опалубка.
  • Основание грунтуется и заливается бетоном.
  • После застывания выкладывают подиум (4 ряда кирпичной кладки). Затем устанавливают металлические уголки под топку.
  • Прокладывают завершающий уровень кладки.

Весь процесс производится строго по уровню. Перекос фундамента и подиума вызовет проблемы с качественной установкой топки.

Подготовка стены

Самый простой вариант, когда примыкающая стена выложена из газобетонных, пенобетонных блоков или кирпича. В этом случае ее штукатурят и белят. Если же примыкающая стена выложена из горючих материалов (бревна, брус и пр.), тогда производят следующие работы:

  • Обработку стены огнезащитными составами.
  • Крепление на металлический профиль фольгированной базальтовой плиты. Требуется вентиляционный зазор между стеной и облицовочной плитой. Размеры защитного экрана должны на 500 – 600 мм превышать габариты будущей печи.
  • Закрепление гипсокартона, который шпаклюется, а сверху выкладывается клинкерная или керамогранитная плитка.

Другие варианты: асбестовая плита, магнезит. В случае если оборудование будет устанавливаться в угол, то стык стен обрабатывают специальным огнеупорным герметиком.

Такая же теплоизоляция производится и под дымоход. Следует знать, что зазор от огнеупорной стены до задней поверхности топки должен быть не менее 100 мм, от горючей поверхности – не менее 700 мм.

Установка топки, монтаж каркаса

Отделка каминной топки гипсокартоном производится непосредственно на месте установки. Поэтому сначала монтируют оборудование и только после этого приступают к монтажу каркаса:

  • На мастику или специальный клей устанавливается плита из керамогранита. Дается время на застывание.
  • На плиту устанавливают топку. Не следует забывать про технический зазор между стеной и оборудованием 100 мм.
  • Размечается на основании и стене габариты будущей конструкции, собирается каркас из направляющих и стоечных профилей. Все работы выполняются строго по уровню. Фиксация каркаса к стене и полу осуществляется с помощью металлических дюбелей. Скрепление профилей выполняют с помощью пресс-шайб.

Как видно, сборка конструкции под гипсокартон не должна вызвать трудностей.

проектирование топки

При проектировании камина необходимо учитывать, что это оборудование огнеопасное и использовать необходимо огнеупорный камин.

Облицовка гипсокартоном

Необязательно покупать огнеупорные плиты, можно применить и влагостойкий материал. Нарезка гипсокартонных деталей выполняется с помощью простого малярного ножа. По размеченной линии под любую прямую планку делается рез, после чего полотно сгибают. Картон на другой стороне подрезают.

монтаж топки

При выполнении функционального камина топку и короб для отвода дыма необходимо установить теплоизоляцию и фольгированный отражатель внутри устройства.

Облицовка каминной топки гипсокартоном своими руками может вызвать сложности в труднодоступных местах. А так технология сборки не отличается от любой другой конструкции из ГКЛ:

  • Листы пришиваются к профилям с помощью саморезов по металлу. Шляпки углубляют в полотна. Лучше, если отдельные детали вырезаны из цельного листа. Это значительно облегчит его предфинишную отделку. Для обработки угловых стыков конструкции используется специальный рубанок по гипсокартону или малярный нож.
  • Для термоизоляции с внутренней стороны обшивку выполняют с помощью базальтовой плиты и фольги. Существует фольгированная минвата. Но следует уделить внимание качеству клея, использованного в этом материале. Он должен отвечать нормам безопасности и выдерживать длительное воздействие повышенных температур.

Короб для отвода дыма также можно выполнить из гипсокартона. Следует установить теплоизоляцию и фольгированный отражатель внутри устройства. В коробе для дымохода предусматриваются отверстия под вентиляционные решетки.

Финишная отделка

Для окончательной облицовки гипсокартонное основание подготавливают следующим образом:

  • Закрываются шпатлевкой шляпки от саморезов. Состав следует подбирать для агрессивной среды с повышенной температурой.
  • После застывания излишки снимаются шпателем или специальной малярной шкуркой/ наждачной бумагой.
  • В завершение поверхность полностью шпаклюется, ошкуривается, грунтуется. Отделка каминной топки гипсокартона подошла к финишной облицовке.

ГКЛ – универсальный материал, поэтому в качестве финишного покрытия может применяться керамогранит, гипс, клинкерная плитка, натуральный камень и прочие. Подбирается финишная отделка под стиль интерьера.

Интересным решением является керамогранит. Современный рынок предлагает эту плитку с имитацией под любой другой финишный материал – мрамор, гранит, дерево. Причем полотна могут иметь и текстуру под натуральные волокна.

Отделка камина гипсокартоном своими руками – несложный процесс, но имеет ряд тонкостей. Для фальшкаминов не требуются теплоизоляция и основательный фундамент. Достаточно просто соорудить гипсокартонный портал и подобрать подходящую финишную отделку. В случае с функционирующими топками рекомендуется обращаться к профессионалам, которые выполнят качественно монтаж, что обеспечит надежность оборудования и пожарную безопасность.

Добавить комментарий

Ваш адрес email не будет опубликован.
