Как реализовать отопление гаража своими руками

Хотите разместить рекламу ваших товаров или услуг на сайте cdelayremont.ru? Перейдите на страницу реклама, чтобы узнать о вариантах и условиях сотрудничества.

План статьи

  • Какой энергоноситель использовать
  • Варианты систем отопления
  • Отопление электричеством
  • Автономные системы

Многие современные автовладельцы в силу ряда причин предпочитают мелкий ремонт автомобиля осуществлять собственными силами в гараже. Чтобы данная процедура могла проводиться и в зимний период, необходимо организовать отопление гаража своими руками или с помощью специалистов. В этой статье мы рассмотрим ситуацию, когда необходимо сделать отопление своими руками, при этом обойтись малой кровью – выбрать оптимальный вариант отопления с привязкой к конкретному типу гаража. В этой статье мы рассмотрим все возможные способы обогрева гаражного помещения и сделаем акцент на максимально удобных для автолюбителей вариантах.

Какой энергоноситель использовать

Выбор, на самом деле, невелик. Самым недорогим и удобным решением является использование природного газа. Но этот вариант лучше всего подходит для тех случаев, когда гараж находится в непосредственной близости к частному дому, и систему его отопления можно объединить с водяной системой отопления дома. Другой вариант – использование в качестве топлива дров или любого другого твердого топлива: угля, торфа и т.д. Такой подход также является одним из самых экономичных, но возникают другие вопросы: «Где и как хранить запас топлива?» Можно обогревать гараж электрическими системами отопления, но часто такое решение использовать получится не у всех, электрическое отопление – самое дорогое удовольствие.

Варианты систем отопления

Все системы отопления, используемые для обогрева гаражного помещения, можно условно разделить на два типа: автономные и общие с домом. Общие с домом подразумевают прокладку и подключение трубопровода, дополнительного отопительного оборудования, монтаж запорных вентилей и т. д. При условии уже существующей и функционирующей системы отопления в доме реализовать отопление гаража своими руками достаточно просто. Но есть одно но: далеко не всегда гараж находится в непосредственной близости к дому, а данное решение эффективно лишь в этом случае.

В случае, если ситуация благоприятствует, у вас есть два варианта действий по обустройству системы отопления для гаража:

  • когда гараж находится на нулевом уровне, котел можно установить прямо в нем, а уже отсюда сделать два контура отопления – на дом и на гараж;
  • если гараж расположен на уровне первого этажа и в доме имеется подвал, то котел устанавливается в подвальном помещении, откуда уже делается разводка отопления на гараж и дом

У водяного отопления есть один минус: при условии периодического отопления гаража (для обеспечения таких условий устанавливается вентиль на соответствующих контурах) дожидаться создания приемлемых условий для проведения ремонтных работ придется достаточно долго. В свою очередь постоянно отапливать помещение, в которой стоит авто просто нецелесообразно.

Отопление электричеством

Очень часто автолюбители делают выбор в пользу отопления электричеством. На данный момент именно такое решение является самым быстрым. Например, для обогрева гаражного помещения актуально использование тепловых пушек, которые отличаются большой мощностью и за десять-двадцать минут способны создать в гараже комфортные условия для работы.

Можно использовать термовентиляторы, но они не такие мощные. Как вы понимаете, в этом случае не нужно задаваться вопросами «как покрасить батарею» и т.п., все, что нам нужно – иметь под рукой вполне доступное по цене отопительное оборудование. Единственный минус – такое отопление гаража своими руками отличается большим потреблением электроэнергии, так что к этому нужно быть готовым.

Удобство использования тепловых пушек очевидно: в кратчайшие сроки можно создать оптимальные условия для работы. Даже кратковременное включение такого отопительного оборудования способствует обеспечению комфортной температуры воздуха. Остается только позаботиться о сохранении тепла – для этого проводятся комплексные работы по утеплению гаража.

Инфракрасное отопление для обогрева гаража использовать можно, но делать это нужно предельно аккуратно, т.к. может пострадать краска кузова. Т.е. при использовании обогревателей типа ПЛЭН и других необходимо тщательно просчитывать, какая область помещения будет подвергаться длительному облучению. Поэтому мы рекомендуем использовать данный тип отопления, если нужно сделать отопление на балконе или на даче – для них он является оптимальным.

Схема использования пленочных обогревателей, монтируемых на потолке, представлена на рисунке выше. Учитывая предсказуемость распространения излучения, можно обеспечить нагрев площадки, свободной от автомобиля. Конечно, отопление ПЛЭН для гаража целесообразно применять при условии, что площадь гаража позволяет вместить не только авто.

Автономные системы

В большинстве случаев для гаражей актуально использование автономных вариантов отопления на протяжении ограниченного отрезка времени, например, при проведении ремонтных работ. Достаточно экономичный и быстрый способ обогрева подразумевает использование специальной печи Булеран (Булерьян, Бренеран – как ее только не называют). Она отличается отличными показателями эффективности и ее КПД достигает 80%. Поверхность печки не нагревается, а благодаря конструктивным особенностям и конвекции достигается великолепный воздухообмен (пропускание около 4,5 кубических метра воздуха за одну минуту через систему теплообменных трубопроводов). Принципиальная схема работы печи Булерьян показана на рисунке ниже. Для ее установки нужен лишь дымоход, а работает оборудование на любом твердом топливе.

На сегодняшний день отопление дровами при помощи печей типа Булерьян – самое дешевое и удобное решение для обогрева гаражного помещения. Если вам необходимо сделать отопление гаража своими руками, то такая автономная система – лучший выбор.

Как сделать отопление для гаража своими руками

Необходимость отопления гаража, без всякого сомнения, актуальна для всех, и особенно для северных, районов. Кроме комфортных условий для работы и отдыха, оно продлит жизнь хранящегося здесь автомобиля.

Устройство отопления гаража своими руками

Тёплое помещение для автомобиля нужно не только для его сохранности, но и для улучшения условий эксплуатации и качественного выполнения ремонтно- профилактических работ.

Чем обусловлена необходимость отопления в гараже

Поводами для устройства отопления в гараже могут служить такие обстоятельства:

  1. Облегчённый запуск и качественный прогрев двигателя автомобиля в холодное время года. При запуске в мороз на первых минутах работы масло в двигателе, будучи холодным и густым, недостаточно хорошо смазывает трущиеся детали.
  2. Удобство выполнения профилактического осмотра автомобиля. В помещении с температурой ниже нуля долго пребывать и тем более качественно выполнять необходимые мероприятия практически невозможно.
  3. Необходимость самостоятельного проведения ремонтных работ. При самостоятельном ремонте часто требуется выполнение отдельных операций голыми руками. В морозную погоду это чревато серьёзными повреждениями кожных покровов рук.

Для многих домашних мастеров гараж служит не только помещением для хранения автомобиля, но и мастерской, в которой они реализуют свои замыслы.

Гараж может использоваться не только для хранения автомобиля, но и для устройства мастерской

Какой вариант отопления выбрать

На каком варианте теплового агрегата остановиться зависит, прежде всего, от степени доступности топлива. Это может быть:

  1. Отопление с использованием газового котла. Его можно устанавливать, если есть доступ к газовой магистрали. Но для монтажа подвода к гаражу придётся воспользоваться услугами специалистов газовой службы, заранее получив разрешение для выполнения такой работы. Устройство газового отопления также предполагает наличие в гараже приточной и вытяжной вентиляции. Популярным решением является использование газового баллона с тепловой пушкой.

    Для отопления гаража, не подключённого к газовой магистрали, можно использовать тепловую пушку

  2. Отопление печами на твёрдом топливе. Обычно это тепловые агрегаты с открытыми топками, изготовленные своими руками из подручных материалов. Такие источники тепла могут быть весьма эффективными и работать на торфе, угле, отходах деревообработки, пиллетах и многих других сгораемых материалах. Особое внимание при использовании таких печей следует уделять качественному дымоходу и хорошей вентиляции. К недостаткам печного отопления относится сравнительно небольшой срок прогорания топлива и необходимость постоянно подгружать его в топку. Это обстоятельство может быть частично нивелировано использованием пиролизных печей длительного горения, в которых одна закладка топлива может гореть до 12 часов и более. К преимуществам может быть отнесён быстрый прогрев помещения. Твердотопливные печи используются также в системах водяного отопления для гаража. Но в этом случае в качестве теплоносителя нужно применять антифриз, чтобы не возникало необходимости постоянного вмешательства в работу отопления. При использовании печей с открытыми очагами в гараже нельзя хранить легковоспламеняющиеся жидкости, например, запас бензина.

    Для отопления гаража часто используют дровяные печи-буржуйки

  3. Тепловые агрегаты на жидком топливе. Они могут работать на керосине, дизтопливе, отработанном масле и других горючих жидкостях. При этом, что является несомненным преимуществом, одной заправки бака топливом может быть достаточно для обеспечения работы в течение нескольких суток. Виды и конструкции таких печей очень разнообразны и часто индивидуальны, поскольку изготавливаются своими руками.

    Обогрев гаража удобно производить самодельной печью на дармовом жидком топливе — отработанном масле

  4. Электрические котлы. Тоже весьма разнообразные конструкции, предназначенные как для отопления нагревательными элементами, так и для нагрева теплоносителя в жидкостных системах отопления. Особняком стоят индукционные котлы, которые не подведомственны ни одному контрольному органу. Преимуществом таких нагревателей является возможность полной автоматизации процесса и работа в непрерывном режиме без контроля со стороны. К недостаткам можно отнести сравнительно высокую стоимость электроэнергии. Если пользователь способен пренебречь таким обстоятельством, лучший выбор предложить трудно.

    Для отопления гаража очень часто применяются электрические котлы даже самостоятельного изготовления

  5. Использование энергии солнца. Для этого нет необходимости в сложном оборудовании. Достаточно соорудить трубную решётку по стенам гаража снаружи. Тепло получается за счёт нагрева циркулирующей по трубам жидкости и накапливается в системе отопления внутреннего контура. Даже при неблагоприятных погодных условиях такая система может дать 20–50% потребной тепловой энергии. Остальное можно дополнить тепловым агрегатом другого типа, включённым в ту же систему, например, индукционным котлом. Это только на первый взгляд кажется сложным. Рассмотрев каждую задачу в отдельности, можно понять её реализуемость в короткие сроки собственными руками.

    Система решёток, расположенных по по внешнему контуру гаража, может дать до 50% необходимой тепловой энергии даже в не самый солнечный день

В условиях гаража одним из лучших решений представляется устройство тёплого пола с любым нагревательным элементом, включая водяной, электрический или инфракрасный.

Пошаговые инструкции по устройству отопления в гараже

Устройство обогрева помещения гаража ничем не отличается от аналогичной операции для основного жилища. Чтобы была такая возможность, над подвальным помещением устанавливается перекрытие из профнастила, назначение которого — быть опалубкой для заливки перекрытия бетоном.

Тёплый пол

Теплоносителем для водяного пола является жидкость, циркулирующая по металлическим или пластиковым трубам. Монтаж вторых проще и быстрее.

Материалы и инструменты для устройства водяного тёплого пола

Для выполнения этой работы понадобятся:

  1. Сетка арматурная с ячейкой 50х50 или 100х100 мм из стальной проволоки или стеклопластика.
  2. Проволока вязальная для соединения секций сетки и закрепления греющей трубы на ней.
  3. Труба пластиковая в качестве греющего элемента. Стыки под стяжкой не допускаются. При расчёте потребности в трубе нужно учитывать, что расстояние между витками составляет 50 см, а дистанция до стены — не менее 30 см. Греющие элементы необходимо укладывать двумя контурами по обеим сторонам проёма смотровой ямы.
  4. Строганая доска толщиной 25 мм для устройства ограждения смотровой ямы.
  5. Бруски деревянные сечением 50х50 мм для устройства маяков перед началом заливки. Могут также использоваться круглые или профильные трубы, уголки и другие профили.
  6. Кельма и правило для укладки и выравнивания стяжки.
  7. Ёмкости для приготовления бетонной смеси и доставки её к месту заливки.
  8. Плёнка полиэтиленовая для устройства гидроизоляции и укрытия поверхности стяжки по окончании заливки.
  9. Утеплитель листовой для термоизоляции перекрытия.
  10. Лента демпферная для прокладки по периметру стен гаража.
  11. Цемент марки 400, песок, щебень, лопаты.

Для устройства пола со стержневыми электронагревателями под плитку кроме указанных выше изолирующих материалов ещё понадобятся:

  1. Плитка напольная.
  2. Клей плиточный, специального назначения для укладки финишного покрытия по нагревателям.
  3. Плиткорез.
  4. Уровень строительный.
  5. Киянка эластичная.
  6. Мастерок.
  7. Ёмкость для размешивания сухой клеевой смеси.
  8. Шпатели, в том числе зубчатый и резиновый.
  9. Затирка.
  10. Губка для очистки плиток в процессе укладки.
Укладка тёплого пола в гараже

Технология устройства перекрытия с тёплым полом выглядит следующим образом:

  1. Бетонирование основного перекрытия пола по опалубке из профнастила. Для этого монтируется арматура из стальных прутков диаметром 10–12 мм. Они соединяются в сетку с ячейкой 25–30 см и в местах пересечения скрепляются вязальной проволокой. Первый слой укладывается на расстоянии 5 см над плитой, второй — на расстоянии 15–20 см выше первого.

    Если в качестве опалубки используется профлист, пол будет прочным и надёжным

  2. Заливка бетоном марки 300 слоем до 30 см. Поверхность выравнивается по маякам. В процессе заливки нужно обязательно обрабатывать бетон погружными вибраторами, чтобы избежать образования пустот. Покрытие должно быть просушено в течение не менее 7 дней, при этом его нужно укрыть плёнкой, чтобы не происходило обезвоживание массы. В жаркое время года поверхность нужно ежедневно смачивать водой для кристаллизации раствора. Если этого не сделать, бетон впоследствии будет растрескиваться. Окончательная кристаллизация происходит в течение 28 дней.

    Перед заливкой бетона на поверхности основания по уровню выставляются маяки

  3. Монтаж подкладочного слоя. На стяжку необходимо установить теплоотражающий слой из фольгированной плёнки. На стыках и в местах примыкания к стенам делается нахлёст в 10 см, который проклеивается строительным скотчем. По периметру стен прокладывается демпферная лента, предназначенная для компенсации температурных расширений стяжки.

    Фольгированный материал на бетонной стяжке работает как отражатель тепла

  4. Установка труб отопления. Поверх плёнки укладывается пластиковая арматурная сетка (или дорожная металлическая с ячейками 50 или 100 мм). К этой арматуре проволокой или строительными хомутами крепятся трубы отопления. Чтобы пол прогревался равномерно, лучше сделать два контура отопления по каждой из сторон от проёма смотровой ямы.

    Трубы отопления закрепляются на арматурной сетке при помощи монтажных хомутов

  5. Испытания на герметичность. По окончании монтажа контуров отопления необходимо произвести пробный пуск с холодной водой. Это делается для того, чтобы обнаружить дефекты монтажа с протечками и устранить их.
  6. Заливка пола. Затем производится монтаж лицевого слоя бетонной стяжки толщиной не менее 50 миллиметров. Поскольку эта стяжка предназначена быть финишным покрытием пола, разравнивание производится тщательно по маякам, а на поверхности производится железнение.

    Стяжка под финишный пол выполняется с тщательным выравниванием поверхности с учётом нагрузок, которые она должна выдерживать при заезде автомобиля

Очевидно, что нагрев пола происходит не трубами, а опосредовано, через лицевую бетонную стяжку. Следует учитывать, что при температуре поверхности пола более 30 oC конвекционные потоки тёплого воздуха усиливаются настолько, что поднимают пыль в воздух. Поэтому нужно контролировать степень нагрева поверхности и не допускать чрезмерного повышения температуры. В противном случае придётся дышать пылью. Эта закономерность распространяется на все способы устройства тёплого пола.

Если для устройства тёплого пола используются любые другие нагреватели, поверх черновой стяжки необходимо дополнительно выполнить нивелирующую, поскольку для тепловых матов, стержневого пола или инфракрасных излучателей необходима идеально ровная поверхность. В противном случае они быстро выходят из строя. В этом случае понадобится жёсткое финишное покрытие. Например, при использовании стержневого или кабельного нагревательного мата для финишного покрытия можно использовать надёжную кафельную или керамогранитную плитку, укладываемую непосредственно на греющие маты с использованием специального плиточного клея.

При использовании инфракрасного или стержневого тёплого пола поверхность нужно отделывать жёстким покрытием, например, плиткой

Следует отметить, что возможность использования тёплого пола в качестве основного источника отопления зависит от качества утепления стен и потолка, т. е. от потерь тепла в наружное пространство. Если они минимальны, вполне можно обойтись таким устройством, учитывая, что комфортная температура для пребывания человека в помещении составляет 22–28 oC.

Видео: тёплый пол в гараже своими руками

Газовые нагревательные устройства

Для отопления помещения гаража можно использовать стандартные газовые котлы. Однако домашние мастера давно научились использовать этот вид топлива по-своему. Например, подключение небольшой газовой горелки с радиатором от старого холодильника позволяет получить достаточное количество тепла. Для этого горячая вода пропускается через радиатор автомобиля, за которым устанавливается несколько низковольтных вентиляторов. Если присовокупить к этому подключение через аккумулятор, установка становится энергетически независимой. Она будет работать даже при отключении электричества. Запрет располагать баллоны с газом в помещении гаража легко преодолевается их установкой непосредственно у стены снаружи гаража в металлическом шкафу из подручных материалов. Вообще, отопление помещений природным газом считается нерентабельным при площади до 100 м2. Но описанная конструкция позволяет отапливать гараж в течение месяца одним баллоном.

Фотогалерея: газовые котлы в системе отопления гаража
Видео: отопление в гараже на газу (пропан в баллонах)

Использование радиаторов для отопления гаража

Среди обогревателей самыми популярными являются радиаторы отопления с циркулирующим по ним теплоносителем. В случае с гаражом всегда нужно применять специальный антифриз.

Достоинство таких устройств состоит в том, что температура на их поверхности редко достигает 60 oC, поэтому при их использовании не происходит высушивания воздуха за счёт выгорания кислорода. Дышать в таком помещении легко, и дополнительного проветривания не понадобится.

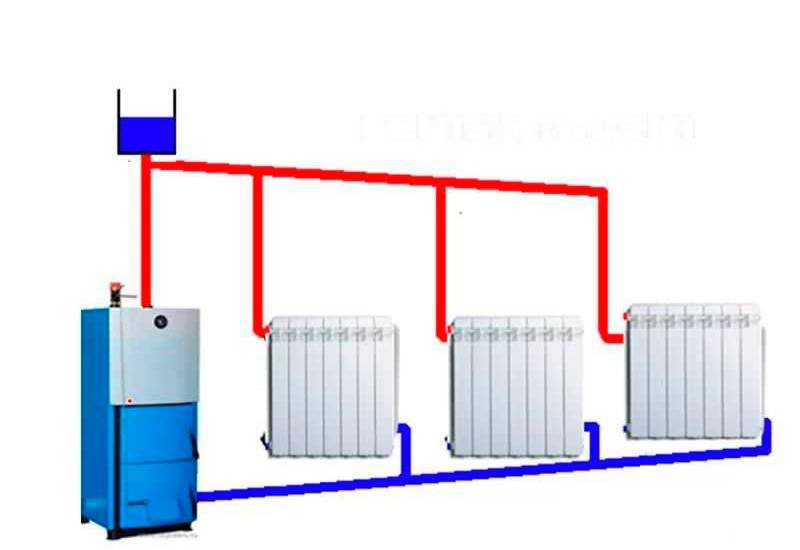

Тепловые агрегаты в такой системе могут работать на любом виде топлива, нагревая теплоноситель, циркулирующий по трубам. В состав системы входят такие составляющие:

  • теплогенератор;
  • трубная разводка для подачи теплоносителя в радиаторы;
  • сами радиаторы с увеличенной поверхностью теплопередачи;
  • обратка, по которой теплоноситель возвращается в котёл;
  • циркулярный насос, если радиаторы расположены ниже уровня выходного патрубка печи;
  • расширительный бак для приёма дополнительного объёма жидкости, образующейся при расширении теплоносителя из-за его нагревания;
  • управляющая и регулирующая аппаратура;
  • смесительный узел.
Фотогалерея: виды радиаторов для системы отопления

Технология производства работ по установке радиаторов отопления:

  1. Тепловой агрегат в настенном или напольном исполнении устанавливается в дальнем углу гаража.

    Печка или котёл обычно размещается ближе к углу гаража

  2. Формируется гребёнка для подключения теплопроводной системы.
  3. Радиаторы отопления в стандартном исполнении или самодельные закрепляются на стенах в местах установки по плану.

    Промышленные или самодельные радиаторы устанавливаются на предназначенных для них местах

  4. Монтируется трубопроводная отопительная система. При этом необходимо установить в самой высокой точке специальные клапаны для сброса воздушных пробок.
  5. Производится подключение радиаторов к отопительной системе. Перед каждым из них монтируется байпас, чтобы иметь возможность отключения радиатора на случай ремонта.

    На входе в радиатор устанавливается байпас и запорная арматура

  6. В составе отопительной системы необходимо предусмотреть расширительный бак.
  7. Если система основывается на принудительной циркуляции теплоносителя, насос устанавливается на обратке, поскольку температура в ней ниже, чем на выходе из котла. В условиях гаража лучше использовать циркулярный насос на 12 вольт. Его нужно подключить к сети через аккумулятор с зарядным устройством. При отключении электричества насос будет работать от аккумулятора, обеспечивая беспрерывную циркуляцию теплоносителя. Такая схема подключения обеспечивает безопасность объекта в пожарном отношении.

    В системах отопления с принудительной циркуляцией в обратной магистрали устанавливается циркуляционный насос

  8. По окончании монтажа производится опробование системы водой для выявления погрешностей монтажа в виде протечек.

При устройстве отопления в гараже обязательно устраивается вытяжная и приточная вентиляция. Пренебрегать этим правилом нельзя, это вопрос безопасности.

Оптимальной системой обогрева является электрическая, не производящая при работе вредных продуктов горения.

Видео: отопление гаража при помощи электрического котла

Если внимательно разобраться в этом вопросе, можно найти вариант недорогого устройства обогрева гаража из имеющихся в наличии материалов. Для домашнего мастера, имеющего навыки выполнения слесарных работ, это вполне доступная задача.

  • Автор: Виталий Калугин
