Система полива своими руками — 2 лучших варианта!

Ручной полив участка со временем превращается в обременяющую задачу, выполнять которую хочется все меньше и меньше. Решить проблему поможет автоматическое либо автоматизированное орошение. С проектированием системы и монтажом всех ее составляющих можно справиться собственными силами. Как? Читайте далее.

Система полива своими руками

Выбираем источник водоснабжения

Мы приводим инструкции по монтажу двух систем полива: масштабной автоматической с использованием программируемого контроллера и скромной неавтоматизированной, обустроенной на основе бочки.

Прежде чем приступать к обустройству любой из двух рассматриваемых систем, нужно выбрать источник воды и подходящее для конкретной ситуации насосное оборудование. Воду можно брать из:

• главного водопровода. Самый удобный вариант. Если ваш дом оснащен собственным водоснабжением, достаточно попросту врезать в него главную трубу системы полива. Никакие насосы в большинстве ситуаций устанавливать не приходится;
• скважины. Требуется установка погружного либо поверхностного (в зависимости от глубины источника) насоса;

  Насос для скважины

• колодца. В систему включается поверхностный или погружной насос;

  Поверхностный насос

• бочки или другой емкости для воды. В установке насоса, как правило, нет необходимости;
• природного источника (река, озеро, пруд и т.д.). Тип насоса и его мощность выбираются в соответствии с условиями конкретной ситуации.

Узнайте, какой выбрать насос для полива огорода, а также рассмотрите разновидности и процесс монтажа, в нашей статье.

Цены на электрические водяные насосы

Электрические водяные насосы

Таблица. Насос Малыш, используемый для перекачки воды из открытых водоемов, колодцев и скважин. Характеристики

Насос Малыш, характеристики	Показатели
Тип насоса	Бытовой вибрационный погружной
Сила потребляемого тока	3 А
Мощность	165 Вт
Забор воды	Нижний
Напор	40 м
Производительность	432 л/мин
Длина кабеля	10-40 м
Непрерывная работа	Не более 12 часов подряд
Необходимость отключения питания на 15-20 минут	Через каждые 2 часа
Подклключение	К гибкому шлангу

Делаем полноценный автоматический полив

Автоматическое орошение

Чертим план

Начнем с оформления плана участка. В масштабе обозначим на нем основные элементы нашей усадьбы: дом, веранду, подъезд, уличную печь и т.д. – так мы сможем определить допустимую площадь действия дождевателей.

Схема орошения

На схеме отмечаем точку водозабора. В случае если источников воды несколько, и они расположены в разных местах участка, выбираем кран, находящийся примерно посередине. В такой ситуации мы сможем обеспечить приблизительно равную длину линий полива

Выбираем метод орошения

Определяем количество воды

В рассматриваемом примере система обустраивается для полива большого газона и нескольких грядок, а также участка с кустарниками и деревьями. Вы же можете корректировать планировку с учетом особенностей вашего участка.

Cистемы автоматического полива

Часть с газоном и клумбами будем поливать с помощью выдвижных дождевателей. При включении они поднимаются над поверхностью, а после завершения полива опускаются и становятся практически незаметными.

Для второй части нашего участка подобный вариант орошения не подходит: насаждения слишком высокие, а ширина участка небольшая.

Роторные дождеватели

Важное замечание! Использовать дождеватели для полива участков, ширина которых составляет менее 2 м, не рекомендуется. Такие устройства имеют слишком большой радиус действия, что может доставить ряд неудобств.

Осциллирующие дождеватели

Для полива этой части насаждений мы укладываем капельную линию. Она представляет собой трубу необходимой длины с отверстиями, обустроенными по всей протяженности. Такую трубу можно закопать либо попросту уложить между грядками.

Цены на пистолеты, насадки, дождеватели для шлангов

Пистолеты, насадки, дождеватели для шлангов

Составляем схему полива

Отмечаем на плане нашего участка точки установки дождевателей и радиусы их покрытия. Придерживаемся такого порядка проектирования:

• по углам участка устанавливаем дождеватели для полива на 90 градусов;
• вдоль границ территории устанавливаем устройства, орошающие пространство на 180 градусов вокруг себя;
• по углам участка возле различных зданий и построек устанавливаем дождеватели на 270 градусов;
• по площади устанавливаем устройства, поливающие на 360 градусов.

Количество дождевателей подбираем так, чтобы радиусы покрытия устанавливаемых рядом приборов пересекались. При таком размещении устройств ни одно растение не будет обделено влагой. Однако этот метод актуален только для больших участков, имеющих правильную форму.

В нашем примере площадь участка сравнительно небольшая, при этом он имеет узкую полосу вдоль жилого дома. Поэтому мы составляем проект в следующем порядке:

• сначала отмечаем места установки дождевателей, имеющих наибольший радиус действия. Их мы будем использовать для полива основной части сада;
• по узкой стороне участка отмечаем места для дождевателей с более скромным радиусом орошения;
• в местах, куда не достают дождеватели, планируем укладку капельной линии.

Важно! Перепроверьте проект. Убедитесь, что все насаждения будут получать воду.

Проверяем водозабор на пропускную способность

Готовый план позволяет нам установить нужное количество дождевателей. Однако перед монтажом системы мы должны узнать, хватит ли производительности источника водоснабжения для эффективного обслуживания обустраиваемой системы. Делаем это следующим образом:

Теперь определяем, сможет ли водозабор обеспечивать одновременную работу всех запланированных линий полива. Потребность дождевателей остается одинаковой и определяется в соответствии с площадью их покрытия. В нашем примере мы устанавливаем:

• устройства на 180 градусов с площадью покрытия до 200 м²— 2 штуки. Потребность каждого прибора в воде составляет 12, в сумме – 24;
• дождеватели на 270 градусов с площадью покрытия до 200 м²– 2 штуки. Потребность каждого составляет 14, итого – 28;
• устройство на 180 градусов с покрытием до 50 м²– 1 штука. Потребность – 7;
• прибор на 270 градусов с покрытием до 50 м²– 1. Потребность – 9;
• дождеватель на 90 градусов с площадью покрытия до 50 м²– 1. Потребность в воде – 6.

В сумме потребность наших оросительных устройств в воде составляет 74. Водозабор способен выдать только 60. Подключить все устройства к одной линии для одновременного использования не удастся. Для решения проблемы делаем две линии дождевателей. Одна будет использоваться для обслуживания больших устройств, другая – для маленьких.

Для капельного полива делаем третью линию. Она требует индивидуального управления, т.к. основные линии включаются примерно на полчаса каждые сутки, а капельные же должны работать не меньше 40-50 минут, в зависимости от особенностей грунта и потребностей насаждений.

Подключать капельную линию и дождеватели к общей линии нельзя. При подобном обустройстве системы будет либо слишком обильно поливаться участок, обслуживающийся дождевателями, либо же территория с капельным поливом не сможет получать жидкость в достаточном объеме.

Автоматизируем систему

Заказываем материалы

Для регулирования работы системы устанавливаем программируемый контроллер. При помощи этого устройства мы сможем настроить время включения и выключения орошения. Для сохранности устройства его рекомендуется устанавливать в помещении, к примеру, в подвале.

Возле крана водоснабжения устанавливаем входную колонку для подсоединения системы, а также специальную монтажную коробку для размещения отсекающих клапанов по количеству линий полива. У нас их 3. Каждый клапан соединяем с контроллером с помощью двухжильного кабеля. От клапанов отводим по одной оросительной линии. Подобное обустройство системы позволит запрограммировать ее на включение каждой оросительной линии по отдельности.

Система автоматического полива

Мы обустроили линии следующим образом:

• одну отвели для питания больших дождевателей. Для изготовления самой линии использовали 19-миллиметровые трубы, для отводов к дождевателям – трубы 16-миллиметрового диаметра;
• вторую пустили на маленькие дождеватели, обслуживающие площадь до 50 м². Трубы использовали аналогичные;
• третью линию выделили для капельного орошения. Для изготовления этой линии использовали 19-миллиметровую трубу. Далее мы подсоединили к ней специальную капельную трубу. Она выполнена в виде двух замкнутых петель. Конец капельной трубы мы подключили к питающей трубе.

Для повышения эффективности полива мы включили в состав системы датчик дождя. Он не позволит поливу включаться во время осадков. Датчик подключаем к контроллеру по прилагающейся инструкции. Непосредственно контроллеры в большинстве случаев включаются в обыкновенную розетку, что очень удобно.

Подключаем и настраиваем полив

Первый шаг. Размещаем на участке элементы полива и соединяем их между собой с помощью специальных соединителей и разветвителей. Следим, чтобы в трубы не попадала земля.

Дождеватель можно установить в любом нужном местеКонструкция соединителей очень проста — с работой легко справится даже женщина

Второй шаг. Подключаем собранную систему к водоснабжению и делаем пробный запуск. Выставляем дождеватели в нужных направлениях. Если все в порядке, переходим к выполнению земляных работ.

Третий шаг. Выкапываем по ходу трубопровода 200-250-миллиметровую канаву.

Четвертый шаг. Засыпаем дно траншеи слоем щебенки. Засыпка возьмет на себя функции дренажной подушки, обеспечивающей отведение остатков воды.

Пятый шаг. Аккуратно укладываем трубы и прочие элементы системы в канаву.

Аккуратно укладываем трубы и прочие элементы системы в канаву

Шестой шаг. Выполняем обратную засыпку траншеи.

Седьмой шаг. Включаем систему для проверки. Регулируем дождеватели.

Восьмой шаг. Программируем контроллер на включение и выключение орошения в необходимое время. Помним: линии должны работать поочередно, включать их одновременно можно только при достаточной пропускной способности водозабора.

Монтаж насосной группы и емкостиМонтаж контроллера и автоматики

Полив подключен и настроен. Можем принимать его в постоянную эксплуатацию. В будущем регулярно проверяем состояние и правильность работы элементов оросительной системы.

Бюджетный вариант полива

Пример схемы капельного поливаПример схемы капельного поливаСхема простого капельного поливаСистема капельного полива

Нет необходимости в обустройстве масштабного автоматического полива? Тогда используйте простой бюджетный вариант на основе бочки.

Первый шаг

Делаем подставку для бочки. Используем профилированную трубу или швеллер. Оптимальная высота опоры – 1,5-2 м. Опорные стойки должны быть наклонены друг к другу под таким углом, чтобы размеры верхней рамы позволяли устойчиво уложить нашу бочку. Соединяем опоры горизонтальными перемычками внизу, посередине и вверху. Роем 70-80-сантиметровые ямы для установки опор, выставляем конструкцию, засыпаем 10-15 см высоты каждой ямы щебенкой и заливаем бетон. Важно! На время застывания бетона фиксируем опоры распорками.

Бочка на каркасеКапельный полив — бак с водой

Второй шаг

Готовим емкость для воды. Подойдет любая целая и не ржавая бочка. В верхней части бочки врезаем патрубок для подключения шланга. Через него бочка будет наполняться водой. Второй конец данного шланга подключим к водозабору. В нижней части также обустраиваем патрубок. К нему подключаем шланг для полива. Оба шланга укомплектовываем кранами для включения-выключения подачи воды. Укладываем бочку на опору. Для большей надежности закрепляем ее с помощью хомутов, болтов и гаек.

Третий шаг

На плане участка указываем места, нуждающиеся в поливе. Чертим схему системы орошения с указанием всех разветвителей, соединителей, заглушек, кранов, труб, шлангов и прочих элементов.

Четвертый шаг

Собираем систему орошения. Самый простой и удобный вариант – купить готовый комплект для обустройства капельного полива. Также такую систему можно сделать самостоятельно. Для этого достаточно подготовить нужное количество труб или шлангов, проделать по их длине отверстия, соединить элементы в единую систему с помощью соединителей и разветвителей, а затем выполнить подключение к шлангу, выходящему из бочки.

Тройник в системе капельного полива растенийВариант устройства полива с капельными лентамиСхема ленты для капельного полива

Узнайте, как установить баню бочку своими руками, изучив пошаговую инструкцию для умелых хозяев дома, в нашей статье.

Принцип действия такого полива предельно прост: вы открываете кран на выпускном шланге, вода устремляется по всем разветвлениям, выходит сквозь отверстия и поливает насаждения.

Как сделать систему капельного полива самомуСистема капельного поливаРаспылитель для поливаУмная теплицаКапельный полив своими руками

Удачной работы!

Видео – Система полива своими руками

Система полива своими руками

 Каждый дачник на собственном опыте знает, что на полив растений уходит много времени и сил и, как правило, получить высокий урожай на огороде без своевременного полива невозможно.

 Однако не каждый садовод-огородник имеет возможность вырваться в середине недели на дачу, да и проводить полив в спешке не рекомендуется.

 Согласитесь, полив грядок с овощами – это скучная и тяжелая работа. Бывает физически очень тяжело таскать полные лейки от бочки с водой до грядок.

 Многим приходится волочить за собой поливочный шланг, маневрируя между рядами и следя за тем, чтобы этот шланг не сломал растения.

 Кроме того, в жаркую погоду, растения, которые вы проливали в первую очередь, уже успевают высохнуть, а у вас уже не остается сил…

 Однако не все так печально и выход есть! В этой статье мы расскажем, как с умом подойти к решению этого важного вопроса.

 Мы предлагаем потратить немного времени и смастерить своими руками систему полива, которая упростит ваш труд на дачном участке и значительно сэкономит ваше время.

1. Дождевание

 Такие системы используются на больших дачных участках, на газонах и клумбах. Принцип полива заключается в разбрызгивании воды на дальние расстояния. Это одна из самых простых систем, которую можно сделать собственноручно. Конструкция состоит из насоса, шланга и разбрызгивателя.

 Дождевание бывает 2-х видов:

• Воздушное
• С закладкой труб (надпочвенное)

2. Капельный полив

 Этот способ полива заключается в точечной подаче влаги к растению. С помощью капельной ленты или шланга с отверстиями, вода может поступать к растению в околокорневую зону или к корням, с помощью капельницы.

 Капельный полив бывает 2-х видов:

• Гравитационный

 При данном виде полива, емкость с водой поднимают на высоту 1,5-2 метра и вода попадает в водопровод по магистральной трубе. С помощью ответвлений вода поступает к растениям мелкими каплями, непрерывно.

• Принудительный

 Вместо емкости с водой используется центральный водопровод.

 Для составления такой системы обязательно наличие фильтра, редуктора и вентиляционного крана.

3. Внутрипочвенный полив

 Данный способ полива заключается в укладке мягких труб с отверстиями под почвой.

4. Влагозарядковое орошение.

 Этот вид полива применяется в садоводстве. Он стимулирует рост корневой системы, а так же направлен на предотвращение дефицита влаги осенью, после летних засух.

 Системы полива своими руками:

• С помощью пластиковой бутылки.

 Этот простейший способ капельного внутрипочвенного полива отличается своей дешевизной и простотой. Вам необходимо взять пластиковую бутылку и отрезать дно. В пробке проделайте несколько отверстий, для того, чтобы вода не вытекала слишком быстро.

 Отступите от растения на 15-20 см и выройте небольшую ямку. Поместите пластиковую бутылку под углом в 45 градусов. Наполните емкость водой. О поливе вы можете забыть на несколько дней.

• С помощью шланга

 Возьмите шланг и сделайте в нем отверстия, разложите его по грядкам, немного прикопав землей, близко к растениям. Подключите шланг к водонапорной системе.

• Дождевание с помощью пластиковой бутылки

 Возьмите пластиковую бутылку большого объема. Проделайте в ней отверстия. Крепко прикрутите бутылку к шлангу и сделайте большой напор воды. Для полива газона стоит закрепить бутылку вертикально.

• Система капельного полива

 Капельное орошение – это идеальный вариант для дачного участка. Источником воды при таком типе орошения послужит центральный водопровод и емкость с водой. Последняя удобна, если вода подается на участок по расписанию.

 Использование бака с водой позволит проводить капельный полив непрерывно до тех пор, пока в баке есть вода.

1. На участке выбирается место под бак с водой, как правило, его устанавливают на высоте 2-3 метра. Опорные стойки должны быть устойчивыми.
2. Далее подберите емкость для воды нужного объема. Отталкивайтесь от размеров вашего участка и количества культур, подлежащих орошению.
3. В емкости или бочке необходимо проделать отверстие для подключения шланга. Оба шланга должны быть укомплектованы краном подачи воды.
4. Сбор системы полива: трубы, шланги, разветвители, соединители и заглушки устанавливаются последовательно. Если вам тяжело справляться с конструированием подобной системы, мы рекомендуем приобрести готовую систему капельного полива в специализированных магазинах.

 Принцип действия такой системы прост: вода выходит из бочки и по разветвителям поступает к растению.

 На первый взгляд подобная система может показаться очень сложной в исполнении, однако один раз потрудившись, вы избавите себя от постоянных хлопот по поливу на участке.

Идеальная ирригационная система своими руками

Подобно Ною, строящему дугу, я построил свою ирригационную систему в один из самых дождливых годов за последние десятилетия… Тем не менее, было несколько периодов сильной жары, которые позволили мне тщательно протестировать систему. Он работал безупречно, и я рад возможности поделиться дизайном и тем, что я узнал.

Я должен оговориться в своем заголовке, сказав, что считаю эту систему совершенной, поскольку она проста в сборке, экономична (~300 долл. США) и требует минимального обслуживания, а также очень эффективна. Конечно, если деньги не имеют значения, стоит рассмотреть более сложные системы. Вот обзор системы, который я объясню более подробно. Прошу прощения за некачественную иллюстрацию Microsoft Paint.

ТАЙМЕРЫ

Сердцем моей системы является дворовая система полива Orbit Watermaster. По моим обширным исследованиям, это устройство на сегодняшний день является лучшим контроллером спринклера на конце шланга за свои деньги (около 100 долларов). Проверьте Amazon для последней цены. Он эффективно превращает ваш стандартный шланговый смеситель в спринклерную систему с 4 станциями с 4 независимыми элементами управления и 3 временем запуска. Копать не требуется. Настройка и программирование очень просты и интуитивно понятны — гораздо проще, чем у многих конкурентов, которых я изучал и тестировал.

В комплект входят два клапана. Я рекомендую сразу же приобрести как минимум один дополнительный клапан (довольно недорогой), чтобы вы могли использовать больше зон. Мне нравится оставлять одно место свободным, если это возможно, чтобы я мог продолжать использовать свой шланг для точечного полива и т. д., без необходимости добавлять Y-образный соединитель. Эту систему можно легко масштабировать до 8 зон и более, просто добавив второй таймер. Вот пример того, как кто-то использует несколько таймеров (кредит: Кертис Стоун). Посмотрите его сайт здесь. Он использует аналогичные принципы орошения в гораздо большем масштабе для своего очень успешного городского фермерского бизнеса.

Эти клапаны превосходят стандартные ирригационные клапаны по ряду причин:

1. Они очень просты в установке;
2. Они недорогие;
3. Они практически не требуют обслуживания; и
4. Их можно легко разобрать зимой.

Традиционные ирригационные клапаны также имеют некоторые преимущества, такие как возможность подключения к более сложным таймерам, однако они значительно усложняют проект.

Orbit также предлагает таймеры с одним шлангом, которые я также использую в своей системе (для защиты лужайки перед домом). Оба выступили безупречно.

Вот еще один снимок моего основного таймера, показывающий шланг, свернутый рядом с ним. Весной я планирую добавить ирригационную коробку (см. список деталей) вместе с 4-дюймовой трубой из ПВХ под замковым проходом сбоку дома, чтобы полностью скрыть систему. Учитывая расположение нашей собственности, это позволяет закопать все шланги и полиэтиленовые трубы без необходимости выкапывать траву. Возможно, вам не так повезло, но если вы тщательно спланируете, это может быть возможно.

 Вот снимок моего вторичного таймера, который я установил в гараже. Я нахожу гораздо более эргономичным иметь ведущий шланг для подъема таймера. Это значительно упрощает настройку. Я установил его на кусок 3/4-дюймовой фанеры, который у меня валялся. Я добавил Y-коннектор и несколько быстроразъемных соединений (см. список деталей), чтобы можно было использовать тот же шланг, если я хочу поливать вручную или мыть машины и т. д. Шланг, выходящий из-под двери гаража, работает нормально. Эта вторичная зона не получает столько же солнца, сколько остальная часть участка, поэтому я использую ее только в периоды сильной жары или засухи.

СПРИНКЛЕРЫ

Существует множество типов спринклерных головок, и следует использовать соответствующие спринклерные головки в зависимости от потребностей ландшафта в поливе. Для своей системы я решил использовать главным образом латунные дождеватели ударного действия Rain Bird (проверьте цену на Amazon). Я выбрал их по следующим причинам:

1. Они очень просты в установке и регулировке (от 20° до 360°) с бесконечной регулировкой рисунка;

2. Они мощные (большой радиус действия) – с радиусом распыления от 20 до 41 фута. Это дает вам невероятную гибкость при проектировании вашей системы — чтобы свести к минимуму или, возможно, исключить необходимость рытья траншей на вашем газоне;

3. Их конструкция из латуни, бронзы и нержавеющей стали служит дольше, чем у конкурентов;

4. Они очень эффективно используют воду даже при сильном ветре, так как вода остается низко над землей; и

5. Они редко, если вообще когда-либо, засоряются, потому что отверстие для слива воды очень большое.

Конечно, это наземные спринклеры. Их можно использовать и в андеграундных приложениях, но мне показалось, что это того не стоило. Это затрудняет их регулировку, они не покрывают столько площади, потому что сидят ниже, и зимой их будет намного сложнее снять. На заднем дворе они стоят на 12-дюймовых стояках, как на картинке выше (с 2-футовыми металлическими кольями для устойчивости). Во дворе я установил один на шип для охвата на 360 градусов.

Как правило, для равномерного охвата вам необходимо настроить таймеры в зависимости от ширины дуги, которую они охватывают. Т.е. Если требуется 15 минут, чтобы подавить 1 дюйм воды для зоны покрытия 90 градусов, то для того, чтобы та же головка покрыла 360 градусов, потребуется 1 час. Сохранение одинаковых углов распыления на одной и той же зоне важно для получения равномерного покрытия. На солнечных участках важно, чтобы струя одной спринклерной головки соприкасалась с другими головками, чтобы не было сухих пятен. Точно настройте положение разбрызгивателей и режимы разбрызгивания в соответствии с зоной покрытия.

Посмотрите это видео о том, как отрегулировать головку ударного дождевателя. Я не смог найти его у Rain Bird, но поверьте мне, спринклер Rain Bird лучше. Я считаю, что они владеют патентом на этот дизайн.

Регулируемые распылители

Я думаю, что для небольших участков лучше всего подходят регулируемые распылители. Они стоят всего несколько долларов и их легко отрегулировать, когда они подняты на подступенке.

Разбрызгиватели на конце шланга

Для небольших труднодоступных или изолированных участков лучше всего подходят разбрызгиватели на конце шланга. Что касается меня, у меня есть небольшой участок газона вдоль подъездной дорожки, который нужно время от времени поливать. Обязательно наличие автоматического таймера, особенно когда вы находитесь за городом. Спринклеры на конце шланга следует выбирать в соответствии с размером и формой области, которую необходимо покрыть, чтобы не расходовать воду впустую. Большинство разбрызгивателей не очень хорошо справляются с длинными и узкими участками. Я рекомендую разбрызгиватель Gardena Zoom Max. Это не самая дешевая модель, но она способна поливать необычайно широкий диапазон размеров и форм постоянным количеством воды, оставаясь при этом долговечной.

ПОДАЮЩИЕ ЛИНИИ (ТРУБЫ И ШЛАНГИ)

Существует множество различных способов прокладки водопроводных линий для ирригационной системы. В моей системе используются гибкие 1-дюймовые полиэтиленовые трубы и садовые шланги (детали см. ниже). Я думаю, что это предпочтительнее жесткого ПВХ по ряду причин:

• Полиэтиленовая труба более гибкая и лучше работает в более прохладном климате с циклами замерзания-оттаивания.
• При использовании вместе с хомутами из нержавеющей стали они регулируются. ПВХ соединяется с помощью клея, так что если вы ошибетесь или захотите что-то изменить, тут сложнее.

Вот отличное видео на YouTube, объясняющее, как соединить 1-дюймовую полипропиленовую трубу с гибкими линиями подачи спринклеров. 1″ — хороший диаметр для основных трубопроводов, потому что большой диаметр помогает более равномерно распределять давление. По этой причине лучше всего ограничить длину ваших линий снабжения 1/2 фута. Точно так же при использовании шланга я рекомендую использовать 5/8 фута или выше вместо 1/2 дюйма.

После подсоединения трубы включите воду, открывайте краны по очереди и промывайте, пока вода не станет чистой. Заклейте фитинг лентой, чтобы предотвратить попадание грязи, пока не будут установлены спринклеры. Не засыпайте траншеи до тех пор, пока не будут завершены окончательные проверки.

 СОВЕТЫ ПО ПЛАНИРОВАНИЮ ДИЗАЙНА

 1. Измерьте участок. Использование Google Maps или Google Earth — полезный способ ускорить это.

2. Разделите свой участок на части в зависимости от выбранных вами разбрызгивателей и емкости воды в вашем доме.

3. Используйте местность в своих интересах. Гораздо проще и менее разрушительно использовать периметр вашей собственности для прокладки основных линий снабжения, например, вдоль забора или через сад. Это может значительно свести к минимуму необходимость выкапывать газон. Кроме того, при установке спринклеров на стояках (как я предпочитаю) это позволяет их в основном скрыть. Дополнительным преимуществом того, что спринклеры не заглублены в газон, является то, что это облегчает аэрацию ядра, так как вам не нужно беспокоиться о том, что вы наедете на свои спринклерные головки.

4. Добавьте встроенные автоматические дренажи во все низкие точки ваших линий снабжения, например, этот от Orbit, который стоит всего несколько долларов. Это оригинальные устройства, которые автоматически сливают воду из линий, когда они не находятся под давлением. Это особенно полезно в прохладном климате, поскольку избавляет от необходимости продувать/сливать шланги в конце сезона. Посмотрите это видео, чтобы узнать, как они работают.

Какое давление и расход воды необходимы для спринклерной системы?

Среднее давление воды для большинства домов составляет от 30 до 50 фунтов на квадратный дюйм. Большинство спринклерных систем рассчитаны на использование давления около 30 фунтов на квадратный дюйм. Если ваше давление значительно выше, вам нужно добавить регулятор. Вы можете измерить давление воды на своем участке с помощью водомера, прикрепленного к наружному крану. Во время тестирования убедитесь, что в дом или за его пределы не течет вода.

 Стандартный способ измерения расхода — с помощью ведра на 5 галлонов. Включите кран до упора и засеките, сколько времени потребуется, чтобы наполнить 5-галлонное ведро. Получив это число, вы можете рассчитать свои галлоны в минуту (GPM). Подробнее см. в этом видео на You Tube. Например, если пропускная способность вашего дома составляет 10 галлонов в минуту, а ваши форсунки используют 3 галлона в минуту, вы можете разместить 3 насадки на зону.

Как правило, при стандартном давлении воды в городе я бы ограничил каждую зону одной ударной головкой и одной разбрызгивающей головкой. Ударные головки потребляют много воды, и добавление большего количества воды в зону приведет к заметному уменьшению дальности действия. По моему опыту, установка двух ударных головок на одну зону не рекомендуется.

ПЕРЕЧЕНЬ ОБОРУДОВАНИЯ

Три дождевальные головки ударного действия Rainbird из латуни

Орбитальная регулируемая распылительная головка

Три 2-футовых металлических стержня (для крепления стояков дождевателей) — лучше всего приобрести в ближайшем хозяйственном магазине

 1″ Полиэтиленовая трубка 300 футов

1/2″ Трубка, 3/8″ тоже подойдет (если это гибкий тип). Берите что дешевле.

A Труборез

Горелка для соединения полиэтиленовых трубок

Хомуты для шлангов из нержавеющей стали

Различные фитинги из полимера диаметром 1″ — лучше всего найти в ближайшем хозяйственном магазине

местный хозяйственный магазин

Орбитальный спринклер Spike

Gardena Спринклер для длинных участков

Колено с резьбой 1/2″ — лучше всего найти в ближайшем хозяйственном магазине. Y-образные соединители для шлангов

Быстроразъемные соединения для шести шлангов

Несколько коротких шлангов (для подключения таймера к вашим зонам). Можно также использовать ПВХ, но он менее эргономичен, если вы не кладете таймер в коробку для орошения.

6’ Ведущий шланг

Датчик давления воды Rain Bird

 ЗАКЛЮЧЕНИЕ

 В заключение следует отметить, что эффективная система орошения не обязательно должна быть очень сложной и дорогой. Эта система может и не гламурна, но она, безусловно, эффективна и универсальна. Планирую этим летом добавить 5-ю зону для клумб. Ждите статьи об этом. Кроме того, ознакомьтесь с моей статьей «Полив газона» , чтобы узнать о передовых методах полива. Не имеет значения, насколько хороша ваша система, если вы не добавляете нужное количество воды в нужное время. Удачи с вашей системой разбрызгивания, мне было очень весело с моей. Пожалуйста, прокомментируйте ниже, если у вас есть какие-либо советы или предложения.

Как сделать спринклерную систему своими руками

К

Ли Валлендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Опубликовано 18.07.22

Рассмотрено

Ричард Эпштейн

Рассмотрено Ричард Эпштейн

Ричард Эпштейн — лицензированный мастер-сантехник с более чем 40-летним опытом работы в сфере сантехники для жилых и коммерческих помещений. Он специализируется на оценке, а также проектировании и инжиниринге сантехнических систем и работает в одной из крупнейших профсоюзных строительных компаний Нью-Йорка.

Узнайте больше о The Spruce’s Наблюдательный совет

Джопсток / Getty Images

Обзор проекта

Ваш газон – прекрасное дополнение к вашему участку. Чтобы ваш газон оставался зеленым и пышным, ему нужна вода. Профессионально установленные подземные ирригационные системы обеспечивают полное покрытие, но требуют значительного объема земляных работ, времени и денег. В то время как свободные шланги и разбрызгиватели представляют собой простую и недорогую альтернативу, разбрызгиватель нуждается в постоянном перемещении, а участки без полива неизбежны. Есть и другой вариант: сделать спринклерную систему своими руками.

Спринклерная система «сделай сам» — отличное временное решение, если вы планируете создать подземную систему орошения в будущем. Или это также может быть постоянное решение для газонов, которые не требуют обильного полива, или если вы просто хотите сэкономить деньги.

Основные характеристики самодельной дождевальной системы

Благодаря взаимосвязанным разбрызгивателям и таймеру, эта спринклерная система «сделай сам» обладает некоторыми функциями, характерными для стационарных систем орошения. Тем не менее, поскольку шланги проходят над землей, система проста в установке и не требует рытья траншей. Спринклерная система DIY использует материалы, которые обычно можно найти в домашних центрах.

Наружный кран

Наружный кран или кран на стороне дома должен быть расположен в пределах 10-20 футов от края газона.

Таймер орошения

Таймер разбрызгивателя на батарейках ввинчивается прямо в наружный кран. Таймер подает воду через один кран с наружной резьбой.

Присоединение двойного металлического запорного шланга «Y» позволяет разделить этот единственный выход на два направления, по одному с каждой стороны газона.

Наконечник

Еще один вариант – использовать двухзонный спринклерный таймер со встроенным двойным выходом. При желании вы можете управлять двумя сторонами отдельно, плюс это устраняет необходимость в металлическом затворе «Y».

Садовый шланг или труба из ПВХ

Садовый шланг диаметром 1/2 дюйма соединяет таймер разбрызгивателя с разбрызгивателями. Садовый шланг остается на уровне земли. Поскольку шланг используется по периметру газона, его можно замаскировать корой или мульчей.

Садовый шланг лучше всего подходит для газонов неправильной формы или когда вы думаете, что вам может понадобиться часто подтягивать систему для стрижки газона или ухода за ним зимой.

В качестве альтернативы, труба из ПВХ может заменить весь или большую часть садового шланга. Как и в случае с садовым шлангом, труба из ПВХ проходит по земле. Труба из ПВХ лучше всего подходит для газонов с прямыми сторонами или когда вы думаете, что система останется на месте большую часть времени.

Основание спринклера

Металлический штырь проточного дождевателя для газона является основой корпуса дождевателя. С острым концом внизу он вонзается в газон примерно на 10–12 дюймов.

Один конец с наружной резьбой, а другой конец с внутренней резьбой. В качестве проточного штыря вода может течь в один конец, снабжать корпус спринклера, прикрепленный к верхней части, а затем течь к следующему спринклеру в серии.

Для крепления корпуса спринклера к штырю требуется недорогая 1/2-дюймовая трубка спринклера из ПВХ с двойной наружной резьбой.

Корпус спринклера

В подземных спринклерных системах часто используются пластиковые выдвижные корпуса спринклеров. Тело закапывают до верхней части корпуса спринклера. Когда вода проходит через корпус разбрызгивателя, она толкает всплывающую секцию вверх. Всплывающее окно остается открытым до тех пор, пока течет вода. Этот проект адаптирует тот же корпус спринклера для надземного использования.

Наконечник

Струйная насадка поворотного спринклера обычно не входит в комплект и приобретается отдельно.

Сопло вращающегося потока

Форсунка вращающегося спринклера вставляется в корпус спринклера. Он проецирует воду под регулируемым углом, от 90 градусов до полукруга (от 200 до 210 градусов).

Вопросы безопасности

Хотя эта спринклерная система своими руками не требует траншей, спринклерные шипы могут проникать в подземные электрические, газовые, коммуникационные или другие жизненно важные линии. Позвоните по номеру 811 или проверьте в Интернете, чтобы вызвать местную службу определения местоположения коммунальных служб и отметить вашу собственность смываемой краской. Услуга обычно бесплатная.

Проверьте свои местные коды. Как и в случае любого подключения к постоянному водопроводу бытового водоснабжения дома, вероятно, потребуется устройство обратного потока или вакуумный выключатель для защиты муниципального водоснабжения.

Оборудование/инструменты

• Лента сантехническая трубная
• Плоскогубцы

Материалы

• 6 1/2-дюймовый проточный спринклер для газона с основанием шипа
• 6 пластиковых разбрызгивателей, 4 дюйма
• 6 1/2-дюймовый спринклерный стояк из ПВХ (двойная наружная резьба)
• 6 вращающихся спринклерных форсунок
• 1 двойной металлический запорный шланг «Y»
• 2 1/2-дюймовых садовых шланга, 15 футов
• 4 1/2-дюймовых садовых шланга, 25 футов
• 2 1/2-дюймовые резьбовые заглушки для шлангов
• Таймер разбрызгивателя

1. Спринклерная система Plan DIY

   4-дюймовый всплывающий корпус разбрызгивателя подает воду примерно на 15 футов и поливает газон площадью до 700 квадратных футов. Спринклеры нуждаются в значительном перекрытии для полного охвата.

   В этом проекте газон имеет длину 40 футов и ширину 24 фута, а его общая площадь составляет 960 квадратных футов. Шесть разбрызгивателей по периметру покроют газон с достаточным перекрытием.


   Совет

   Хорошим практическим правилом является деление максимальной площади покрытия на 1/3. Вы даже можете разделить на 1/4, если в доме плохое давление воды или если в вашем районе очень ветрено или жарко.

2. Добавление стояка к основанию спринклера

   Оберните трубную ленту вокруг резьбы одного конца 1/2-дюймового стояка. Вручную поверните стояк по часовой стрелке в верхнюю часть основания шипа спринклера. Не используйте гаечный ключ, так как это сплющит резьбу на другом конце стояка.

   Что такое сантехническая лента?

   Лента для водопроводных труб, торговая марка которой также известна под тефлоновой лентой, обычно используется сантехниками для обеспечения герметичности резьбовых труб. Водопроводная лента всегда должна быть накручена на наружную резьбу в том же направлении по часовой стрелке, в котором вы будете поворачивать деталь с внутренней резьбой.

3. Добавьте корпус спринклера к основанию шипа

   Обмотайте резьбу стояка сантехнической лентой. Поверните корпус спринклера по часовой стрелке на стояк до упора. Однако будьте осторожны, чтобы не повернуть слишком далеко, так как это может привести к поломке корпуса спринклера или стояка.

4. Установите насадку Rotator Stream в корпус спринклера

   Вдавите ротационную струйную насадку в корпус спринклера.

5. Установка разбрызгивателей на газоне

   • Углы : По одному разбрызгивателю будет размещено в каждом из четырех углов.
   • Средние точки : Один разбрызгиватель будет размещен в каждой из двух средних точек на длинной стороне газона. Итак, поместите разбрызгиватель в 20-футовом месте на длинной стороне и повторите то же самое на другой длинной стороне.

6. Прикрепите таймер спринклера к двойному шлангу Y

   Поверните конец с внутренней резьбой двойного металлического запорного шланга «Y» к концу с наружной резьбой таймера спринклера.

7. Протяните шланги к первым двум углам

   Подсоедините один из 15-футовых шлангов к одной стороне двойного шланга «Y». Повторите с другой стороны Y со вторым 15-футовым шлангом. Протяните каждый из этих шлангов к первым двум углам газона. Прикрепите их к основаниям шипов для углового разбрызгивателя газона.

8. Прокладка шлангов к спринклерам средней точки

   Используйте 25-футовые шланги для соединения угловых разбрызгивателей с разбрызгивателями в средней точке.

9. Прокладка шлангов к последним угловым спринклерам

   Используйте два последних 25-футовых шланга для соединения спринклеров в средней точке с двумя последними угловыми спринклерами.

10. Крышка последнего спринклера

    Наверните 1/2-дюймовые резьбовые заглушки шлангов на два последних угловых спринклера, чтобы предотвратить вытекание воды.

11. Установить угол поворотного сопла

    • Углы : На каждом спринклере установите ротационное сопло струи чуть выше 90 градусов.
    • Средние точки : Установите каждую из двух средних форсунок на угол чуть более 180 градусов.

    Убедитесь, что все разбрызгиватели направлены в сторону газона.

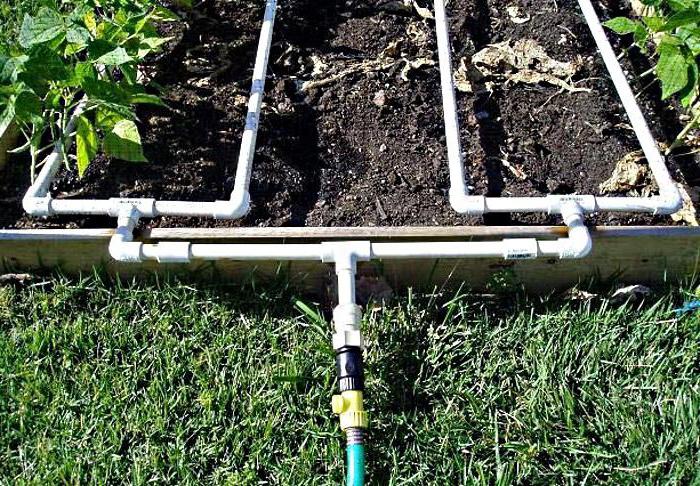

Альтернатива: труба из ПВХ вместо садового шланга

Для более гладкой установки, исключающей использование садового шланга на длинных сторонах газона, используйте 1/2-дюймовую трубу из ПВХ. Поскольку труба из ПВХ не имеет резьбы, соедините трубы с резьбовыми наконечниками спринклеров с помощью 1/2-дюймовых переходников из ПВХ с наружной и внутренней резьбой.

1. Протяните 15-футовые садовые шланги от таймера спринклера «Y» к входной стороне первых двух угловых спринклеров.
2. Подсоедините 1/2-дюймовый переходник из ПВХ с наружной резьбой к выходной стороне углового штыря спринклера.
3. Используя ПВХ-клей, прикрепите 10-футовую ПВХ-трубу к другому концу переходника с наружной резьбой. Труба из ПВХ проходит над землей.
4. С помощью клея прикрепите 1/2-дюймовую муфту из ПВХ к концу трубы из ПВХ, затем подсоедините к муфте еще одну 10-футовую трубу из ПВХ.
