Вентиляция в квартире своими руками: как сделать эффективную систему

Независимо от того, выполнена ли вентиляция в квартире своими руками или с помощью специалистов, она должна способствовать созданию здорового микроклимата в помещении.

Можно самостоятельно рассчитать необходимые объемы воздухообмена и выполнить большинство работ, что приведет к значительной экономии средств. А как это сделать — мы подробно рассмотрим в этой статье.

А также разберем нюансы обустройства вытяжки и организацию притока свежего воздуха.

Содержание статьи:

• Нормативные требования к вентиляции квартир
  • Правила вычисления минимального объема воздухообмена
  • Как обеспечить циркуляцию воздуха?
• Создание условий для работы вытяжки
  • Проверка работоспособности вентиляционной шахты
  • Обустройство вытяжных отверстий
• Организация поступления свежего воздуха
  • Снижение герметичности оконных блоков
  • Монтаж настенной приточной вентиляции
• Установка канальных систем воздухообмена
  • Основные правила проектирования воздуховода
  • Особенности монтажа пластиковых коробов
• Выводы и полезное видео по теме

Нормативные требования к вентиляции квартир

Так как воздухообмен напрямую влияет на качество жизни, то для определения его оптимальных параметров были проведены научные исследования, результаты которых отражены в нормативных актах.

Основным документом, регулирующим правила организации вентиляции жилых помещений, является СП 54.13330.2016 «Здания жилые многоквартирные», актуализированная редакция СНиП 31-01-2003.

Правила вычисления минимального объема воздухообмена

Минимальный объем воздуха для различных типов помещений можно рассчитать с помощью данных таблицы 9.1. СП 54.13330.2016.

При расчете нельзя просто суммировать полученные цифры. Для жилых комнат под воздухообменом понимают поступление воздуха снаружи и отток его в кухню, санузел и т.д, а для технических помещений – приток из жилых комнат и выпуск за пределы квартиры.

Поэтому нужно отдельно вычислить необходимые объемы притока и вытяжки, чтобы взять в результате максимальное значение этих двух величин.

Здесь есть один нюанс. Проектировщик многоквартирного дома обязан вычислить значение притока для расчета теплового баланса, а значение вытяжки – для расчета параметров вентиляционных блоков.

Жители же квартир имеют право на свое усмотрение реализовать вентиляцию меньшей пропускной способности, что в подавляющем большинстве случаев и происходит.

Пример расчета минимального объема воздухообмена для типовых квартир согласно требованиям СП 54.13330.2016. Его нужно провести для понимания необходимой мощности вентиляционных приборов

Самостоятельно определить объем воздухообмена с хорошей точностью можно только при использовании принудительной вентиляции.

Детальный расчет вентиляции с формулами и реальными примерами расчета для конкретных помещений мы рассмотрели в .

При естественном обороте воздуха необходимо обращать внимание на следующие показатели:

• избыток влаги в воздухе (можно измерить с помощью гигрометра) — выражается в появлении грибка на стенах и потолке, а так же запотевании оконных стекол в зимний период времени;
• недостаток кислорода или избыток углекислого газа (можно измерить с помощью газоанализатора) — выражается в затруднении дыхания всех людей, которые находятся в квартире.

Если такие эффекты можно наблюдать во всей квартире, то это означает недостаток общей приточной или вытяжной вентиляции. Если они происходят в отдельных помещениях, то это свидетельствует о локальных проблемах воздухообмена, связанных с образованием зон застоя воздуха.

Современные комнатные газоанализаторы показывают содержание углекислого газа, температуру и относительную влажность воздуха – основные показатели микроклимата жилого помещения

Как обеспечить циркуляцию воздуха?

Согласно пунктам 9.6 и 9.7 СП 54.13330.2016 приток наружного воздуха необходимо обеспечить в жилых комнатах и кухне, а удаление – из кухонь, ванных комнат и уборных.

При этом недопустимо попадание воздуха из технических помещений в другие части квартиры. Он должен быть выведен непосредственно в вентиляционную шахту.

Таким образом, достаточно легко составить схему движения воздуха в зависимости от планировки квартиры, когда его поступление извне будет осуществляться в помещениях имеющих окна, а отток происходить в местах выходов вентиляционных шахт.

Пример схемы движения воздуха по квартире стандартной планировки при наличии двух выходов в вентиляционные шахты расположенных в кухне и санузле

Перемещение воздуха между помещениями квартиры должно происходить и при плотно закрытых дверях.

Для этого можно выполнить следующие действия:

• монтаж специальных вентиляционных отверстий, которые представляют собой обыкновенные дыры в двери, закрытые специальными декоративными элементами;
• использование дверной коробки без порога, что позволяет оставить щель высотой 5-10 мм между полом и закрытой дверью;
• владельцы домашних кошек часто вынуждены устанавливать лазы в межкомнатных дверях, которые также выполняют функции вентиляционного отверстия.

Процедура организации вентиляции в дверях из массива дерева, ДСП или МДФ достаточна проста. Для этого необходимо с помощью дрели или лобзика вырезать отверстия, в которые будут посажены на клей специальные кольца.

Либо можно проделать одно окно и закрыть его декоративной решеткой, которую необходимо прикрепить к двери на саморезы.

Для того чтобы вырезать вентиляционное отверстие в межкомнатной двери и закрыть его декоративной решеткой понадобится только электролобзик и клеящий пистолет

Прорезать самостоятельно вентиляционные отверстия в пластиковой или тем более стеклянной двери достаточно сложно. Для этого нужен навык и специальный инструмент, иначе велик риск порчи двери, а также возможно получение серьезной травмы.

Создание условий для работы вытяжки

При плохом воздухообмене невозможно создание положительного микроклимата в помещении. Поэтому в любом доме предусмотрены специальные вентиляционные шахты для оттока воздуха из квартир наружу.

Большинство работ, связанных с обеспечением правильного функционирования вытяжной вентиляции можно выполнить самостоятельно без привлечения специалистов.

Проверка работоспособности вентиляционной шахты

Приток свежего воздуха в квартиру может происходить в разных местах, а удаление – с помощью одного или двух отверстий, ведущих в вентиляционные шахты. Поэтому по силе потока через них проще всего судить об интенсивности воздухообмена.

Для этого нужно к вентиляционной решетке приложить лист обыкновенной бумаги, полностью закрыв ее.

При нормальном потоке воздуха бумага прилипнет к вытяжному отверстию. В противном случае можно констатировать факт отсутствия нормального воздухообмена в квартире.

Проверять тягу в вентиляционную шахту с помощью открытого огня небезопасно. Скопившаяся пыль или утечка газа могут вызвать пожар

Для выяснения основной причины плохой тяги следует открыть ближайшее к отверстию окно или входную дверь и снова приложить лист к решетке.

В этом случае существует два варианта:

• если бумага «прилипла» к решетке, то это означает недостаточный приток воздуха при закрытых окнах;
• если поток остался настолько слабым, что не в состоянии удержать бумагу, то проблема в вентиляционной шахте или в ответвлении которое к ней ведет.

Если недостаток воздухообмена возник по причине проблем с вентиляционной шахтой, то необходимо обратиться в управляющую организацию, ответственную за многоквартирный дом.

Галерея изображений

Фото из

Это, пожалуй, самый простой, но небезопасный способ проверки тяги в шахте. В случаях утечки, там накапливается горючий газ, а пламя может спровоцировать взрыв

Еще одним простым способом проверки тяги в вентиляции является поднесение к вытяжному каналу листа бумаги. При наличии тяги лист должен плотно прижаться к решетке. Если этого не произошло – система требует прочистки

Самым достоверным способом проверки тяги является использование специальных приборов – анемометров. Такой прибор можно приобрести самостоятельно, либо вызвать специалиста, который проверит наличие тяги в вентиляционной шахте

Очень часто причиной плохой работоспособности вентиляции является грязная решетка на вентиляционном канале. Чтобы не возникало проблем, решетку нужно регулярно очищать от скопившегося жира и грязи

Проверка работоспособности вентиляции при помощи огня

Проверка тяги листом бумаги

Инструментальная проверка тяги в шахте

Грязная вентиляционная решетка

Несмотря на то, что в интернете есть много советов по прочистке шахты собственными силами, делать это не надо по следующим причинам:

• в загрязненной шахте много пыли, плесени и вредных микроорганизмов, поэтому работы по ее очистке проводят в специальном снаряжении;
• даже если удастся обнаружить засор, то его невозможно будет продуть с помощью бытового фена или пылесоса, а при попытке пробить препятствие можно повредить короб шахты;
• в шахте могут обитать крысы, пауки, осы и другие живые организмы, конфликт с которыми для человека может принести ему неприятности;
• самовольное изменение конфигурации шахты (например, расширение или вынос выхода) является административным правонарушением.

Управляющая организация обязана следить за состоянием вентиляции и немедленно устранять возникшие проблемы. Шахта является общедомовой собственностью, поэтому все работы должны быть проведены за счет общих средств.

Очистка каналов вентиляционной шахты требует специальной подготовки, снаряжения и оборудования. Со стороны квартиры эту процедуру качественно осуществить невозможно

На нашем сайте есть другие статьи с подробными инструкциями по проверке вентиляции в квартире и обзоры способов устранения проблемы:

Обустройство вытяжных отверстий

Ведущие к вентиляционной шахте отверстия закрывают специальными пластиковыми решетками, которые имеют декоративное и функциональное предназначение. Обычно в месте установки вставляют дюбеля и затем крепят конструкцию на саморезы.

При облицовке стены плиткой можно приклеить легкую решетку с помощью силиконового герметика, минимизировав риск повреждения кафеля.

В случае недостаточности скорости оттока воздуха при естественной циркуляции приобретают и устанавливают решетку со встроенным вентилятором лопастного (осевого) типа. Монтаж такого устройства на стену необходимо выполнить только с помощью саморезов.

При покупке вентилятора следует обращать внимание на мощность, уровень шума и соответствие сечению вытяжного канала.

Если вентиляционное отверстие будет облицовано плиткой, то лучше прокинуть питающий провод заранее, даже при отсутствии планов установки вентилятора. Иначе потом придется реализовывать наружную прокладку питающего кабеля, что отрицательно скажется на дизайне помещения.

Так как необходимость в постоянной работе вентилятора отсутствует, то для него устанавливают отдельный выключатель. Для ванных комнат популярна схема подключения вентилятора к сети, когда он включается вместе с лампой.

Существуют и более сложные варианты, когда включение происходит по таймеру или по показаниям датчиков влажности.

Рекомендуем ознакомиться с пошаговой инструкцией .

Схема для включения вентилятора одновременно с приборами освещения элементарна. При наличии навыков электрика ее воплощение не составит труда

На любое отверстие, ведущее в вентиляционную шахту, необходимо установить . Он предохраняет помещение от смены направления воздушного потока и попадания воздуха из шахты, который часто не соответствует санитарно-гигиеническим нормам.

Реверс потока может произойти по следующим причинам:

• постепенное уменьшение живого сечения канала шахты в результате засорения;
• резкое уменьшение живого сечения канала шахты в результате попадания постороннего предмета;
• увеличение притока воздуха из соседних квартир.

Обратный клапан можно установить отдельно, но проще приобрести его в комплекте с вентилятором и решеткой.

Галерея изображений

Фото из

Самым популярным способом закрыть отверстие вентиляционного продуха, является установка на него пластиковой решетки

В связи с постоянной высокой влажностью в ванной комнате, естественная вентиляция не всегда справляется. Поэтому рекомендуется дополнительно устанавливать канальные вентиляторы

Для подключения кухонной вытяжки к вентиляции используются специальные решетки с отверстием куда вставляется труба идущая от вытяжки

Помимо вентиляционных решеток, которые выполняют скорее декоративную функцию, на вентиляционный канал нужно установить обратный клапан, который будет препятствовать попаданию воздуха из шахты в квартиру

Решетки для вентиляционных отверстий

Установка канального вентилятора в ванной

Вытяжное отверстие на кухне

Обратный клапан для вентиляции

Организация поступления свежего воздуха

Новейшие технологии домостроения, а также активное применение пластиковых окон, надежно защищают современное жилье от промерзания и сквозняков. Вместе с этим возникает проблема недостатка свежего воздуха, поступление которого необходимо для создания благоприятного микроклимата.

Приточную вентиляцию в квартиру можно сделать как самостоятельно, так и заказать готовое решение у специалистов.

Снижение герметичности оконных блоков

В старых домах поступление воздуха в комнаты происходит в основном через щели в оконных рамах. Поэтому одним из распространенных способов создания достаточной приточной вентиляции признана организация пропуска воздуха через элементы пластиковых окон и балконных дверей.

Для окон лучшим решением является установка при монтаже оконного блока.

Приточный клапан устанавливают в верхней части рамы окна. Поступающий холодный воздух устремляется вниз и перемешивается с более теплым комнатным

Монтаж приточного клапана обговаривают еще на стадии заказа. Если же окно уже установлено, то можно внедрить устройство пропуска воздуха самостоятельно, однако эта процедура довольно трудоемкая и специфическая, из-за чего ее лучше доверить ее профессионалам.

Также существуют несколько методов снижения герметичности окна основанных на частичном удалении уплотнителя:

• Сделать часть уплотнителя съемным, для того чтобы при сильном ветре можно было поставить его обратно.
• В нижней части снаружи окна и в верхней изнутри снять небольшие фрагменты уплотнителя (длиной 5-7 см). Это позволит воздуху проникать между рамой и оконной коробкой, нагреваться и выходить в комнату.

Однако это крайние меры: их нельзя часто применять в зимний период по причине образования конденсата, его замерзания с образованием наледи и выхода механизма фиксации положения окна из строя.

Галерея изображений

Фото из

Клапан с ручной регулировкой

Автоматический клапан на окно

Ручка с приточным клапаном

Приточный клапан для деревянного окна

Монтаж настенной приточной вентиляции

С позиций эффективности проветривания и простоты самостоятельной установки наилучшим решением является монтаж стенового приточного клапана. Это устройство позволяет регулировать скорость поступления уличного воздуха в помещение.

Простейший вентиляционный настенный клапан обеспечивает возможность регулировки мощности потока воздуха и защищает жилье от пыли и шума

Процедура установки стенового клапана следующая:

1. В стене необходимо пробурить отверстие с небольшим уклоном наружу. Для кирпичных стен подойдет обыкновенная дрель, а вот для панельных домов придется применять процедуру алмазного бурения. При этом желательно использовать пылесос с водосборным кольцом.
2. Вставить воздуховод и качественно выполнить его теплоизоляцию, иначе возможно промерзание клапана. В качестве материала можно использовать минвату и монтажную пену.
3. Приложить корпус клапана, отметить места крепления, просверлить отверстия и вставить дюбеля. Надев корпус, прикрутить его к стене.

В завершении следует установить наружную решетку. Здесь необходимо соблюдать меры безопасности.

Галерея изображений

Фото из

Этап 1 – разметка и бурение отверстия

Этап 2 – тепло и шумоизоляция отверстия

Этап 3 – монтаж декоративной решетки

Этап 4 – установка оголовка клапана

Советуем также ознакомиться с другой нашей статьей, содержащей поэтапный процесс .

При выборе места установки клапана необходимо учитывать следующие моменты:

• легкость и безопасность монтажа наружной решетки для расположенных не на первом этаже квартир;
• правильное размещение внутреннего оголовка клапана с позиции дизайна помещения;
• возможность нагрева поступающего воздуха от стационарных приборов отопления.

Поэтому наиболее популярным местом установки клапана является пространство между окном и батареей отопления.

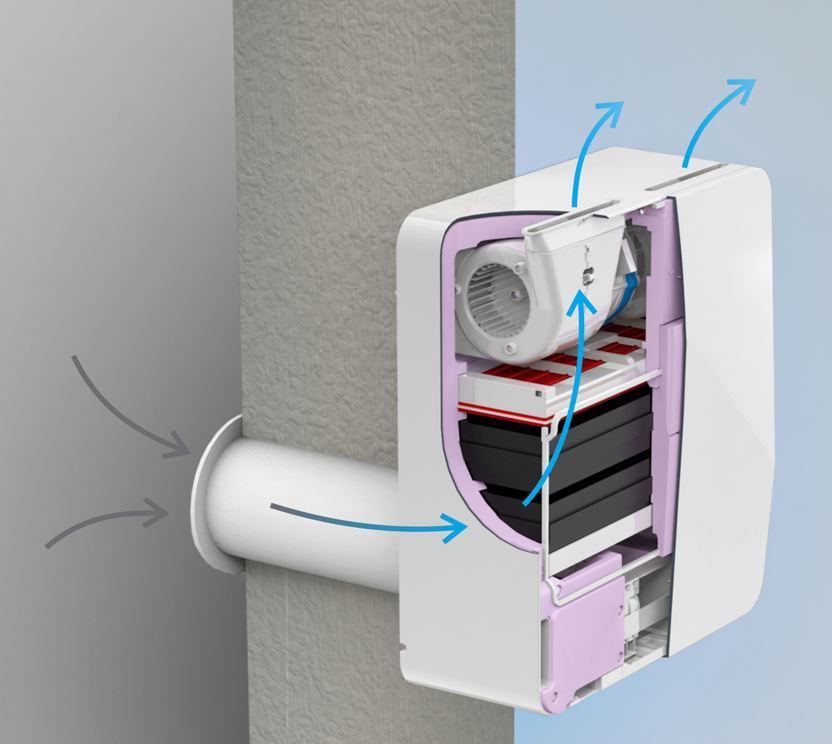

Для более интенсивной подачи воздуха используют клапаны со встроенными вентиляторами. Однако они требуют подвода электричества и издают некоторый шум, особенно слышимый в ночное время.

Установка двух или трех устройств обеспечивающих естественный приток воздуха проще и дешевле монтажа стенового приточного клапана с вентиляцией

Дополнительно к оснащенному вентилятором приточному клапану можно подключить увлажнитель и для поддержания параметров благоприятного микроклимата в жилом помещении.

Однако их необходимо грамотно вписать в дизайн комнаты, так как вся конструкция будут занимать гораздо больше места, чем оголовок обыкновенного устройства.

Установка канальных систем воздухообмена

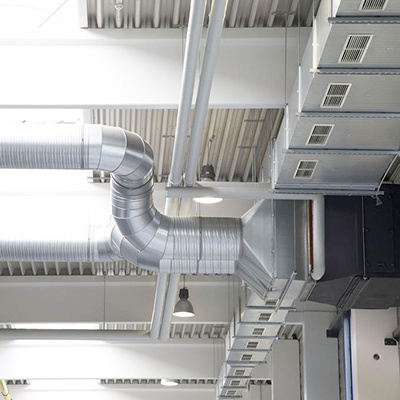

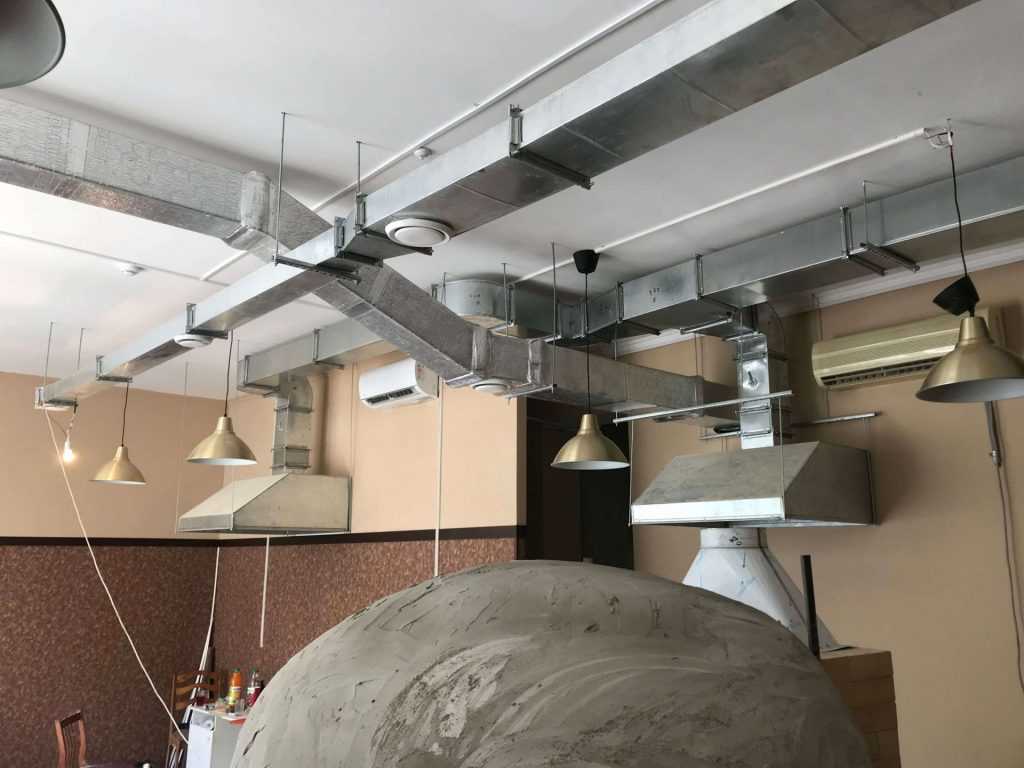

При установке канальных систем вентиляции или кухонной вытяжки используют специальные короба или гибкие гофрированные трубы.

Также они нужны для перемещения воздуха из технических помещений к удаленному входу в вентиляционную шахту. Выполнить работы по монтажу такого воздуховода можно собственными силами.

Основные правила проектирования воздуховода

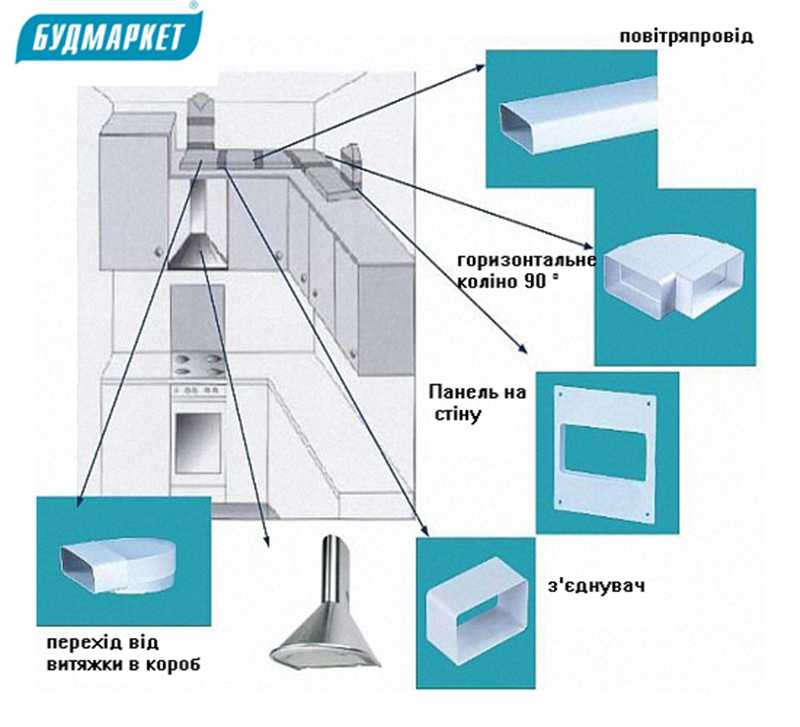

Для квартир нет необходимости использовать металлические вентиляционные короба, предназначенные для пропуска потока воздуха с большими скоростями и для работы при минусовых температурах. Пластиковые короба просто монтировать и легко вписать в дизайн любого помещения.

Можно найти множество предложений , отличающихся по цвету, площади сечения, форме, способу соединения секций и методу крепления к стенам и потолку.

Наличие большого числа фасонных элементов позволяет создать вентиляционный канал любой геометрии. Выбор между круглой и прямоугольной формой сечения с технической точки зрения не принципиален.

Площадь сечения следует подобрать таким образом, чтобы скорость потока не превышала 2 м/с. В противном случае будет возникать шум в канале, а рост сопротивление приведет к быстрому износу оборудования.

Размер пластикового вентиляционного канала для квартиры необходимо выбирать таким образом, чтобы скорость воздушного потока при максимальной нагрузке была от 1 до 2 м/с

При проектировании геометрии воздуховода желательно минимизировать количество поворотов, сужений и переходов, которые увеличивают аэродинамическое сопротивление движению потока, генерируют шум и накапливают отложения жира и пыли.

Особенности монтажа пластиковых коробов

Пластиковые детали вентиляционного короба обладают малым весом, поэтому каких либо особых действий при креплении не требуют.

В зависимости от места их расположения монтаж происходит следующим образом:

1. Внутри шкафов элементы крепят с помощью хомутов к стенкам шкафа. В места прохождения через стены и перегородки внедряют пенопластовые или поролоновые вставки для недопущения дребезжания во время работы системы.
2. Над шкафами элементы крепят с помощью любых держателей и саморезов.
3. К стене и потолку конструкцию фиксируют с помощью специальных хомутов, которые можно приобрести под любой типоразмер канала. Расстояние между крепежными элементами должно быть не более 1 метра.

Сразу после монтажа вентиляционного канала, который впоследствии будет скрыт за натяжным или подвесным потолком, необходимо проверить его работу на максимально возможной мощности воздушного потока. Обнаруженные проблемы легче устранить сразу, пока доступ к системе не затруднен.

Надежно закрепить элементы пластикового вентиляционного канала с помощью специальных хомутов достаточно просто. Стоят они не дорого, поэтому лучше не использовать самостоятельные решения

Промазав стыки элементов силиконовым герметиком, можно получить дополнительную гарантию плотности соединений конструкции.

Для этих целей не надо использовать клей или составы типа «жидкие гвозди», так как в дальнейшем будет практически невозможно разобрать систему для обслуживания или изменения ее конфигурации.

Если же разгерметизация все же произошла, а для ее устранения нет возможности разобрать воздуховод, то в этом случае необходимо обмотать проблемный стык самоклеющейся лентой под цвет фасонных элементов.

Выводы и полезное видео по теме

Все этапы установки простейшего настенного приточного клапана:

Процедура обеспечения вентиляции через межкомнатные двери:

Совмещение естественной и принудительной вентиляции с помощью тройника и обратного клапана:

Проверку качества воздухообмена в квартире и большинство работ, связанных с обеспечением нормальной циркуляции воздуха можно выполнить собственными силами. Однако для установки сложного оборудования или выполнения работ, связанных с риском лучше пригласить специалистов.

Занимаетесь обустройством вентиляционных систем и хорошо ориентируетесь в теме? Может вы заметили неточность или ошибку в рассмотренном материале? Напишите нам, пожалуйста, об этом в комментариях.

Или у вас возникли сложности при обустройстве венсистемы и вы хотите уточнить определенные моменты? Спрашивайте совет у нашего инженера — мы постараемся вам помочь.

Как сделать вентиляцию своими руками

Перед тем как сделать вентиляцию в квартире своими руками, требуется изучить ряд моментов, связанных с установкой вентиляционных систем. Это позволит сделать жизнь в доме более комфортной.

Разновидности систем вентиляции

Классификация вентиляционных систем основана на различных критериях:

• предназначение;
• функции;
• способ перемещения воздуха.

По предназначению вентиляционные системы подразделяются по:

• методу передвижения воздуха;
• типу побудителя движения воздуха.

Разновидности вентиляционных систем бывают приточными и вытяжными. В зависимости от их функций различаются также рециркуляционные, обеспечивающие подачу потока чистого воздуха и подмешивающие к нему вытяжной воздух в огромном количестве.

По способу перемещения воздуха системы делятся на:

• канальные;
• безканальные.

В первом случае происходит перемещение потока воздуха через сеть вентиляционных каналов с воздуховодами, а во втором он проникает через двери и окна. Другое различие вентиляционных систем состоит в побудительной силе, оказывающей воздействие на воздух, поэтому они бывают механическими и естественными.

Движение воздуха происходит только после подключения вентилятора, что характерно для систем с механической циркуляцией воздуха. Фото хорошей вентиляции в доме позволит выбрать тип наиболее подходящей системы.

Достаточно остановить свое внимание на следующих вариантах:

• естественная вентиляция;
• приточно-вытяжная или принудительная;
• смешанная естественная, предусматривающая принудительную вытяжку.

Все перечисленные варианты обладают своими достоинствами и недостатками. Вентиляция естественного типа является наиболее подходящей для небольших по размерам строений. Они обычно располагаются в местах, где окружающая атмосфера является довольно чистой. В этом случае, принудительная вентиляция не устанавливается.

Минимальным набором условий, позволяющих определить оптимальный тип системы и сделать вентиляцию в подвале частного дома, являются чистота воздуха и строительный материал, который применялся для постройки.

В коттеджах обычно обустраивают приточно-вытяжную систему вентиляции, поскольку они располагаются в зоне с загрязненной атмосферой. Она должна обеспечивать помещение потоком воздуха в необходимом количестве, а также выполнять его фильтрацию.

Чтобы сделать вентиляцию в частном доме, необходимо соблюдать следующий план действий:

• выполнить расчет объема параметра воздухообмена, рассчитав объем воздуха, соответствующий нормам;
• определить сечение воздуховода;
• выбрать тип вентиляционной системы;
• составить план-схему вентиляционных каналов;
• выбрать место для установки оборудования;
• определить места, где будет происходить забор и вывод воздуха;
• устроить саму систему.

Как сделать расчет вентиляционной системы?

Способы вычислений могут немного отличаться один от другого, поэтому для того, чтобы сделать вентиляцию в гараже или подвале, следует выбирать наиболее подходящие из них. Рассчитывать параметры системы вентиляции необходимо на основе таких показателей, как площадь дома и объем воздуха в помещении.

Потребуется учесть наличие в помещении бытовой техники, которая способна уменьшить объем чистого воздуха. Все необходимые расчеты производятся с учетом потребности помещения, где необходима вентиляция.

Вычисления следует осуществлять, используя таблицы с диаграммами, с учетом действующих нормативов (СНиПов, САнПинов, ДБНов, ГОСТов). Наиболее легкий способ расчетов основан на вычислении воздухообмена на основе площади. В соответствии с принятыми нормами подача воздуха на 3 м3/час должна осуществляться в полном объеме на 1 м2

Расчет показателя выполняется с учетом количества жильцов. Например, если их трое, то при общей площади дома, равной 120 м2, воздухообмен в час определяется как произведение 120*3=360 куб.м/час.

Более сложным является расчет показателя воздухообмена по кратностям. Все вычисления производятся на основе нескольких показателей, поэтому точный результат может быть определен специалистом.

Вычисления, основанные на кратности показателя воздухообмена, определяют количество раз в час, когда воздух полностью заменен новым потоком.

Нормативы для помещений с различным предназначением могут быть разными, поэтому используется специальная инструкция: как правильно сделать вентиляцию, результатом вычислений которой является сумма полученных ранее показателей. Это позволяет получить общую величину воздухообмена.

Фото советы как сделать вентиляцию своими руками

Также рекомендуем посетить:

• Осушитель воздуха
• Напольный кондиционер
• Сплит система
• Вытяжка 60 см
• Вентиляция в гараже
• Бесшумные вытяжки
• Как почистить вытяжку
• Вентиляция в частном доме
• Вытяжка в погребе
• Вентилятор для ванной
• Вентиляция в бане
• Норма влажности воздуха
• Приточный клапан на окно
• Обратный клапан на вентиляцию
• Вытяжка в вентиляцию
• Труба для вытяжки
• Приточный клапан в стену
• Приточная вентиляция
• Вентилятор для вытяжки
• Вытяжка для ванной
• Рекуператор для дома
• Фильтр для вытяжки
• Пластиковые воздуховоды
• Короб для вытяжки
• Установка вытяжки
• Воздушное отопление дома
• Черная вытяжка
• Почему потеют окна
• Увлажнитель воздуха
• Встраиваемая вытяжка
• Как выбрать кондиционер
• Вытяжка для кухни

Вентиляция в квартире своими руками

 Городской житель проводит очень много времени в закрытых помещениях.  Очень часто качество воздуха в квартире оставляет желать лучшего. Летом мы страдаем от аллергенов и пыли, зимой от очень сухого воздуха. Повышенное содержание углекислого газа в воздухе квартиры приводит к постоянным недомоганиям и головным болям.

Сколько бы мы не ругали городской воздух, но он чаще гораздо чище воздуха, которым мы вдыхаем в квартире. Таким токсичным его делают очень много факторов. Вся мебель и отделка постоянно выделяет вещества в окружающее пространство. Использование моющих средств добавляют в воздух разные элементы, которые опасны при превышении определенной концентрации.

Углекислый газ, который выделяется нами при дыхании, при определенных концентрациях в помещении оказывает самое пагубное влияние на человека.

Все эти факторы легко устраняется обустройством системы вентиляции.

Как сделать вентиляцию

Вытяжная вентиляция

Для того чтобы воздух в квартире не застаивался, необходимо начать с удаления воздуха из квартир. В таких помещениях, как кухня, ванная и туалет предусмотрены вытяжные шахты. Чтобы воздух удалялся, в эти шахты необходимо установить бытовые вытяжные вентиляторы. Такие вентиляторы помогают вытягиваться воздуху из квартиры, создают разрежение, которое компенсируется воздухом с улицы.

В помещении кухни удаляются все продукты сгорания и запахи. В помещениях ванной и туалета вытягивается избыточная влажность и неприятные запахи.

Современные бытовые вентиляторы изготавливаются очень тихими, некоторые модели почти бесшумные. Для более эффективной вытяжной вентиляции производители предлагают модели, которые оборудованы полезными функциями.

Например, для вентиляции кухни и туалета вентиляторы оборудуются таймерами задержки отключения. Удобство заключается в том, что когда человек покинул помещение и нажал кнопку выключения вентилятора, то он выключится не сразу, а продолжит свою работу некоторое время до выключения. Время можно выставить от 2 до 30 минут.

Для вентиляции ванной комнаты не лишним будет использование вентилятора с датчиком влажности. Такой вентилятор может включаться принудительно от выключателя или автоматически при превышении уровня влажности. Уровень влажности, при котором будет включаться вентилятор, можно выставить от 60 до 90 %. Вентилятор будет работать до тех пор, пока влажность не снизиться до требуемого уровня, после чего проработает еще время по таймеру и выключится.

Приточная вентиляция

Для того чтобы воздух из квартиры удалялся, ему необходимо чем-то замещаться. То есть для эффективной вентиляции в квартире необходимо позаботиться о постоянной подаче свежего воздуха. Летом такая проблема не стоит, во всех комнатах мы открываем окна или форточки.

При использовании кондиционеров не стоит забывать, что если все окна закрыты, то и свежий воздух отсутствует. Есть модели кондиционеров с подачей свежего воздуха, но его количества не всегда достаточно для полноценной вентиляции. Те модели, которые обеспечивают достаточный приток, пока стоят еще слишком дорого.

В холодные период времени рекомендуется не забывать о проветривании помещений. Это самый простой способ естественной вентиляции. В последнее время появились приточные проветриватели. Есть оконные проветриватели, они встраиваются в пластиковое окно, в котором делаются сквозные отверстия. Стеновые проветриватели встраиваются в отверстие диаметром 100 мм в наружной стене. Все устройства имеют клапаны регулирования потока воздуха.

Одним из недостатков таких устройств является то, что они приводят к снижению температуры в помещении квартиры на 1-2 С. Также их нельзя полностью закрыть, даже в закрытом положении клапана некоторое количество воздуха через них проходит внутрь помещения. Проблема решается перекрытием канала на время холодов заглушкой из пенопласта круглого сечения, что не очень удобно.

Вентиляция квартиры с фильтрацией

Приточная вентиляция может быть выполнена с помощью нового устройства, которое называется рекупер или механический проветриватель с рекуперацией.

Это устройство представляет собой круглую трубу, которая встраивается в наружную стену дома. В этой трубе есть реверсивный вентилятор, который может менять направление движения потока воздуха. Также там есть два фильтра и рекуператор. Рекуператор представляет собой цилиндр с большим количеством отверстий. Материал, из которого сделан этот рекуператор, обладает очень хорошей теплопроводностью.

С помощью вентилятора воздух сначала удаляется из квартиры в течение 70 секунд. Когда он проходит через рекуператор, он его разогревает. Потом вентилятор останавливается на 2 секунды и начинает уже подавать воздух с улицы в квартиру. Холодный воздух с улицы проходит через отверстия в рекуператоре и прежде, чем попасть в комнату нагревается.

Фильтрация воздуха обеспечивается с помощью двух фильтров, которые полностью защищают квартиру от грубой пыли и насекомых.

В летнее время проветриватель можно выставить в режиме постоянного притока воздуха, так как регенерация тепла в этот период не нужна. Таким образом можно проветривать летом помещение без необходимости открывания окна.

Такое устройство может работать 24 часа в сутки, потребление энергии не превышает 5 Вт в час.

Такой проветриватель устанавливается в каждой жилой комнате в верхней зоне помещения под потолком. Свежий воздух, который через него проходит и опускается до уровня человека, смешивается с внутренним и нагревается. Тем самым не должно создаваться ощущения сквозняка.

Такие рекуперы на сегодняшний день являются очень экономичным и простым решением для вентиляции своего жилища.

Вентиляция своими руками: в доме, квартире, схемы

Еще на стадии проектирования дома надо задуматься о свежем воздухе в помещениях. Причем, может быть так, что спроектированная своими руками вентиляция работать будет не хуже, чем разработанная профессионально. Возможно, решение будет не настолько изящны — главное, чтобы оно было работоспособным.

Содержание статьи

• 1 Определение и серьезность проблемы
  • 1.1 Чтобы вы поняли, насколько это серьезно
  • 1.2 Наглядный пример
• 2 Принцип работы вентиляции дома и квартиры
  • 2. 1 Проблемы притока
  • 2.2 Вытяжная вентиляция
    • 2.2.1 Материал для воздуховодов
    • 2.2.2 Дополнительные устройства
  • 2.3 Естественная или принудительная
• 3 Схемы вентиляции частного дома и квартиры
• 4 Вентиляция своими руками: план действий
  • 4.1 Подготовительные работы
  • 4.2 Расчеты параметров и деталировка
  • 4.3 Монтаж и настройка
• 5 Другие решения

Определение и серьезность проблемы

Под вентиляцией понимают специально организованное движение воздушных масс. Оно необходимо для создания комфортных и здоровых условий жизнедеятельности человека. Вообще, система очень сложная в расчете. Стандартных решений, которые подходят всем или хотя-бы некоторой группе пользователей, просто нет. Каждый проект индивидуален. Играет роль даже расположение одной решетки, вентилятора. Очень многое зависит от положения дома относительно розы ветров и еще много мелочей. Чтобы спроектированная своими руками вентиляция работала хорошо, нужно серьезно разбираться.

Вентиляция — организованный обмен воздушных масс, в процессе которого отработанный воздух заменяется свежим

Чтобы вы поняли, насколько это серьезно

По санитарным нормам один человек с состоянии покоя перерабатывает» за час около 30 кубометров воздуха. Если воздух не обновляется, кислорода становится все меньше, углекислого газа и других продуктов жизнедеятельности — все больше. По мере уменьшения количества кислорода, ухудшается самочувствие. Длительная нехватка кислорода провоцирует развитие болезней.

Немного цифр, физиологов, отображающих влияние уровня углекислого газа CO2 на состояние человека:

Физиологи считают содержание углекислого газа в воздухе на уровне 1400 ppm — самой низкой точкой для относительно нормального функционирования человека. Все показатели с большим количеством углекислого газа — это уже за гранью.

Наглядный пример

Чтобы оценить тяжесть ситуации без проветривания, приведем график, уровня CO2. Он снят в качестве эксперимента. Чтобы оценить насколько необходима вентиляция в современном доме/квартире с пластиковыми окнами и принятыми мерами по теплоизоляции.

Условия эксперимента. Спальня 13 квадратов (37 кубов), один человек и одна собака среднего размера. В доме вытяжная вентиляция, стояк на кухне и в котельной. В котельной установлен вытяжной вентилятор, который по таймеру работает пол ночи и пол дня. Приточки нет, доступ свежего воздуха через окна, которые имеют функцию проветривания и микропроветривания.

График уровня концентрации углекислого газа в спальне с закрытым окном и закрытыми дверьми

Информация для пояснения графика:

• Точка 1. С 20 часов — работа за компьютером, двери приоткрыты, окно закрыто.
• Точка 2. Окно открыли, двери приоткрыты, все покинули комнату.
• Между 1-2 в комнату возвращались, окно закрыли, потом открыли. Все это можно отследить по колебаниям уровня CO2.
• Точка 3. В 3-35 закрыты двери и окно, человек и собака спят.
• Точка 4. 9-20 утра, человек проснулся.
  Уровень CO2 — 2600 ppm, что значительно ниже крайней нормы. Окно открыли, уровень углекислого газа менее чем за час вернулся к норме (Точка 5).

Как видно из графика, большая часть ночи проходит при очень высокой концентрации углекислого газа. Это может быть причиной усталости, плохого самочувствия утром. В общем, все понятно. При желании, можете провести подобный эксперимент самостоятельно. Требуется лишь метеостанция с возможностью измерения уровня углекислого газа (с памятью). Глядя на результаты эксперимента,  значение системы вентиляции переоценить сложно. Давайте разбираться как она работает.

Принцип работы вентиляции дома и квартиры

Все системы вентиляции разделяют на два типа — с естественным движением воздуха и с принудительным.

Воздух движется всегда из зоны более высокого давления в зону более низкого. Это свойство и используется в системах естественной вентиляции. Зона более высокого давления обычно находится в квартире/доме. При наличии вентиляционных ходов/отверстий воздух из помещений стремиться попасть на улицу. Но на место «ушедшего» должен поступать новый, иначе движение прекратиться. Именно потому для нормальной работы системы вентиляции необходим как отток отработанного воздуха, так и приток свежего. И об этом стоит позаботиться. Только тогда вентиляция — своими руками сделанная/разработанная или нет — работать будет эффективно.

Надо учитывать, что теплый, отработанный воздух стремиться вверх

Имейте в виду, что «дышащие» стены к воздухообмену никакого отношения не имеют. В лучшем случае они помогают регулировать влажность. И только. Точно также обычный кондиционер не добавляет кислорода. Он только поддерживает заданные параметры уже имеющегося воздуха. Отводит он только излишнюю влагу, и с обменом воздуха никак не связан. Приток воздуха надо обеспечивать также, как и отток, используя окна (не самый эффективный способ) или специальные устройства.

Проблемы притока

Вот, казалось бы, чего проще — сделай в стене дырку — вот тебе и приток кислорода. Может где-то это и так, но не в условиях нашего климата, когда большую часть года на улице температура далека от комфортной. Что не так? Целый ряд неприятных моментов:

Как видите, «простое» отверстие в стене становится очень непростым устройством. Причем мало чем из этого списка можно пренебречь. Слишком некомфортно будет существование.

Вытяжная вентиляция

Вытяжная вентиляция в многоквартирном доме — большая труба, которая проходит через все этажи и выходит на крышу. К ней подключаются все квартиры «в стояке». При наличии нормальных условий, из-за разницы давлений в квартире и на крыше, образуется «тяга», которая и вытягивает воздух из помещений (работает также при наличии притока).

Вот так можно организовать вытяжную вентиляцию в доме или квартире. Только надо учесть, что «вытягивать» канал должен весь требуемый объем воздуха

В многоквартирных домах стояки обычно находятся в кухне и/или в ванной. Все остальные помещения вентилируются через эти вытяжки. Для нормального воздухообмена в двери ванной и на кухне необходимо предусмотреть вентиляционные зазоры (под дверью или сделать переточные отверстия в стене) или установить решетки.

В частном доме все организовано примерно также: в кухне или ванной устанавливают основной вентканал, который выводят на крышу. Заканчивать его на чердаке не стоит. Даже если чердак холодный и вентилируемый. При разнице температур и большой влажности удаляемого воздуха образуется большое количество конденсата. Даже при хорошей вентиляции на чердаке он не успевает выводиться, «мокреет» перекрытие, сыреют стены. В общем, это плохая идея.

Материал для воздуховодов

Несколько слов про материал, из которого делают вытяжной вентиляционный канал в частном доме. Чаще всего используют оцинкованные трубы, причем — круглого сечения. У них сопротивляемость воздушному потоку минимальна. Второе место по популярности занимают пластиковые воздуховоды. С ними проблем больше — они накапливают статику, что способствует накоплению пыли, менее стойки к огню. К плюсам можно отнести более простой монтаж, наличие готовых фасонных элементов, при помощи которых легко создать любую систему. В случае с этими материалами выбор за вами — что больше нравится, то и используйте.

Пластиковые воздуховоды бывают круглыми или прямоугольными

Чего не стоит делать — выгонять вытяжной канал из кирпича. Во-первых, это дорого (нужен еще и фундамент под него), во-вторых, по эксплуатации он самый проблематичный, так как имеет неровные стенки, что способствует накоплению пыли. В кирпичных стенках, не закрытых металлической гильзой, скапливается конденсат, из-за чего кирпич быстро разрушается. В общем, кирпичные вытяжные каналы — прошлый век.

Дополнительные устройства

Что еще может быть необходимо в вытяжной системе, так это обратные клапана. Они препятствуют движению воздуха в обратном направлении, которое возникает при опрокидывании тяги». Когда давление в квартире/доме становится ниже, чем на улице. Также обратные клапана препятствуют распространению запахов из кухни/туалета по другим помещениям, подключенным к каналу.

Обратные клапана — простое устройство

В общем и целом, устройство вытяжной системы проще. Но только при условии правильного расчета сечения вентканала, правильно составленной трассы и грамотного монтажа.

Естественная или принудительная

Вентиляция бывает двух типов — естественной и принудительной. Что лучше? Сказать однозначно сложно. Каждый решает сам, учитывая все достоинства и недостатки обоих типов.

Естественная вентиляция в доме работает за счет разницы давлений в помещении и на улице (за счет существования той самой «естественной тяги»). Ее плюсы — бесшумность, независимость от электроэнергии. Минусы — малая производительность из-за чего необходимы трубы большого сечения, невозможность контролировать/регулировать интенсивность работы, зависимость от состояния внешней среды. Летом естественная вентиляция часто не работает, а бывает — работает в обратном направлении. Это когда через вытяжной вентканал «тянет» горячий воздух в помещение.

Принудительная вентиляция в частном доме — устанавливаются вентиляторы подходящего типа

В принудительной вентиляции движение воздуха обеспечивают вентиляторы. Она может быть регулируемой,  работает при любой погоде, но только при условии наличия электроэнергии и работоспособных вентиляторов. И это минус. Даже два. Первый — энергозависимость, второй — шум, который издают вентиляторы во время работы. Потому в системах принудительной вентиляции многие предпочитают использовать пластиковые воздуховоды. Именно из-за того, что они «тихие».

Схемы вентиляции частного дома и квартиры

Самый простой вариант реализуется в небольших домах и квартирах. Приточные отверстия располагают в жилых комнатах, вытяжки — в кухне и ванной. Поступающий в помещения воздух через щели под дверьми проникает в кухню и ванную, где и выводится. Такая схема работает при площади не более 100 квадратов.

Когда приточная вентиляция — отдельные устройства в каждой комнате, вытяжка — через кухню или ванну

В домах общей площадью более ста пятидесяти квадратов организуя две отдельные системы — приточную и вытяжную. Каждая из них имеет собственную систему воздуховодов. При таком устройстве  в каждом помещении есть вытяжные и приточные отверстия в каждом из помещений. В этом случае регулировка интенсивности притока и оттока воздуха возможна в каждой комнате — можно подстроить атмосферу под требования ее обитателей.

При централизованных приточной и вытяжной вентиляции можно организовать подогрев или кондиционирование

При централизованной системе приточной вентиляции забираемый с улицы воздух подготовить легче — можно сделать единую систему очистки, подогрева. Подготовленный воздух уже можно разводить по помещениям. В этом случае в каждом помещении имеется по два вентиляционных отверстия — одно приточное, одно — вытяжное. Располагаются они в противоположных углах, закрываются решетками или диффузорами.

Приточно-вытяжная вентиляция в частном доме может быть организована таким образом: приточка децентрализованная, вытяжка — централизованная

Даже при большой площади дома приточную систему вентиляции можно сделать децентрализованной, как в первой схеме. При правильном подборе оборудования работать она будет не менее эффективно. Вопрос в том, что будет экономически выгоднее, так как придется решать проблему подготовки воздуха для каждого приточного канала. А оборудование то совсем недешевое.

Вентиляция своими руками: план действий

Чтобы самостоятельно спроектировать систему вентиляции, придется совершить целый ряд действий. Проще, если последовательность известна.

Подготовительные работы

Сбор информации и элементарные расчеты — вот с его начинается самостоятельное создание проекта вентиляции.

Предварительные данные готовы. Еще некоторое время обдумывайте где и какие устройства должны находится.

Расчеты параметров и деталировка

Когда все вопросы по схеме решены, она приняла окончательный вид, приступаем к деталировке. Сначала  тоже идут расчеты, потом приходится искать составляющие системы, решать, какой фирмы использовать оборудование и сводить бюджет.

• Рассчитать сечение воздуховодов, основываясь на кратности обмена, объеме помещения и скорости «бесшумного» передвижения воздуха. Иначе жить будет невозможно.
• Внести размеры на схему (можно перерисовать).
• Провести деталировку. То есть составить перечень необходимых элементов систем с указанием типа и сечения.

  Деталировка — подробный перечень всех требующихся компонентов с размерами, производительностью, скоростью

• Высчитать сопротивление каждого участка системы, подобрать вентиляторы (по рабочей точке в характеристике с учетом полученного сопротивления системы). Учесть уровень шума от работы вентилятора, принять меры по его уменьшению (подобрать малошумную модель).
• Посчитать стоимость компонентов системы. Попытаться свести «наличку» с желаниями. Тут приходится несколько раз менять компоненты, двигаясь от того, что хочется, к тому, что реально.
• Рисуем чистовой проект с полной деталировкой. Надо помнить также про узлы прохода вентаканалов через стены/потолок/кровлю, расходные и изоляционные материалы, вентиляционные решетки и диффузоры, крепеж и все другие «мелочи» которые выливаются в приличную сумму.

Монтаж и настройка

«Осталось» найти, купить, смонтировать. Написано мало, а сил, времени, нервов на реализацию этого пункта потребуется много. Только после этого можно сказать, что Вентиляция своими руками полностью готова.

Но и на этом не все. Сделанную своими руками вентиляцию надо запустить, отрегулировать. Это тоже не самый простой процесс — добиться согласованной работы системы в целом. Потом, в процессе эксплуатации, перенастройку приходится делать часто. При смене сезона, изменении количества проживающих, смене погодных условий. В общем, регулировка системы вентиляции — еще одна обязанность владельца дома.

Такие отверстия на фасаде оставляют приточные клапана/рекуператоры

Кстати, советуем подумать. Вентиляция своими руками (имеется в виду монтаж) обойдется дешевле, но знаний и времени требует больше. Знания можно почерпнуть, а при нехватке времени придется искать и нанимать исполнителей, потом принимать их работу.

Другие решения

Рынок не стоит на месте, и сегодня предлагаются новые решения. Например, есть рекуператорные системы, которые сразу, через одно отверстие в стене, выводят отработанный воздух и подают свежий. Это идеальный выход, если вентиляцией озаботились после ремонта или если необходимо решить проблему только в некоторых помещениях. Главное, чтобы эти помещения имели хотя-бы одну стену, выходящую на улицу.

Есть устройство, которое через одно отверстие выводит отработанный воздух, забирает свежий. При этом еще и подогревает/охлаждает его

Недостаток этого способа организации вентиляции в доме или квартире один — цена на такое оборудование. Стоимость одного такого устройства — более 400$.

пошаговая инструкция, как сделать вытяжку, как прочистить приточные воздуховоды в доме, обзор систем и схем

В квартире должна быть проведена вентиляция. Это условие является обязательным для всех жилых помещений в многоквартирном доме. Обычно люди нанимают рабочих, но выполнить монтаж можно самостоятельно. В статье рассмотрим, какие требования и виды вентиляции бывают, как подготовиться к установке, какие инструменты и материалы для этого потребуются, как прочистить конструкцию при загрязнении.

Содержание

• 1 Особенности воздуховодов
• 2 Требования
• 3 Системы вытяжки
  • 3.1 Естественная
  • 3.2 Принудительная
  • 3.3 Комбинированная
  • 3.4 Приточная
• 4 Как сделать самостоятельно: пошаговая инструкция
  • 4.1 Подготовительные работы, составление схемы
  • 4.2 Расчёты параметров и деталировка
  • 4.3 Монтаж и настройка
  • 4.4 Инструменты и материалы
• 5 Как прочистить каналы в доме?
• 6 Полезные советы от мастеров
• 7 Полезное видео

Особенности воздуховодов

Первоочерёдная задача при решении монтажа вентиляции в своей квартире — выбор места для установки оборудования. Основные места расположения — прихожая, кухня или балкон. Решение обусловлено снижением шума, который может доноситься из вентиляции в жилые комнаты. Монтаж проводят одним из двух путей:

1. Берут для работы наборную конструкцию.
2. Устанавливают готовую. К ней прилагается встроенный фильтр, калорифер и рекуператор.

Рекуператор — самая надёжная деталь. Конструкция имеет следующую особенность: приточный воздух нагревается от вытяжного, так как тот уже прогрет. Такая система — способ экономить на электричестве зимой. Важно также выбирать межкомнатные двери правильно: под полом при их монтаже должна оставаться щель примерно в 2–3 см. В дверях должны быть отверстия для естественного передвижения воздуха. Их можно декорировать решётками или иными материалами декоративного характера. В санузлах можно делать принудительную вентиляцию, так как влага не выходит полностью естественным путём через мелкие дверные щели. Если предполагается выводить естественную и принудительную системы, то нужно составить план – расчёт, по которому конструкции не будут друг друга перекрывать или мешать передвижению воздушных масс.

Требования

По стандартам СНиП, вентиляция в квартире должна отвечать нескольким требованиям:

• должен происходить постоянный приток свежего воздуха, а отработанный должен выходить наружу;
• монтируемая система должна удалять пыль, загазованность, грязь;
• должен соблюдаться уровень влажности в помещении, которая гарантирует нормальное самочувствие жильцов.

Процесс проветривания может выбираться любой. Есть три варианта на выбор: принудительное проветривание, естественное и комбинированное. Самая мощная вентиляция должна быть установлена на кухне. Откачка воздуха должна осуществляться до 90 куб. м/ч (в санитарных комнатах показатель можно допустить в пределах 50 куб. м/ч). Если в вентиляционное отверстие вставляется вытяжка или вентилятор, то их нужно чаще включать (как сделать вытяжную вентиляцию своими руками?).

Важно

При неисправности вентиляции в её коробах скапливается грязь. Необходимо ежемесячно проверять и прочищать конструкцию во избежание поступления плохого воздуха в квартиру.

Требования к вентиляции:

• воздух в квартире должен меняться с периодичностью 1–2 часа;
• на 1 кв. м помещения должно приходиться 3 куб. м воздуха;
• на человека этот показатель составляет 30 куб. м воздуха в час.

Системы вытяжки

Естественная

Естественная вентиляция известна ещё с древнейших времён. Для её работы не нужно никаких замудрённых технологий. Воздухообмен и приятный микроклимат обеспечиваются разностью температур воздуха в помещении и на улице. Свежий воздух поступает за счёт разности атмосферного давления. Всё это учитывается при возведении многоэтажных жилых домов. Дополнительное оборудование для конструкции не требуется. В стенах здания предусмотрены воздуховоды, которые снабжают квартиры свежим потоком воздуха (узнать о важных особенностях установки вентиляции в стене своими руками, а также посмотреть схему прокладки можно здесь). Правильная работа вытяжки, вентиляторов зависит от конструкции стен. Деревянные и кирпичные строения пропускают воздух намного лучше, чем бетонные. При покрытии панелей краской со слоем цемента теряется пропускная способность и отдача воздуха. Отверстия для естественной циркуляции воздуха располагают на разном расстоянии друг от друга. Это обеспечивает лучшее снабжение кислородом помещения.

Важно

Естественная вентиляция может быть самопроизвольной, когда все процессы по поступлению и отдаче воздуха происходят естественным путём за счёт природных условий, и организованная, когда делаются дополнительные отверстия для циркуляции воздушных масс.

Принудительная

В тех условиях, когда естественная вентиляция не может полностью решать проблему, устанавливают принудительную. Основа работы этой системы — в установке устройств, которые в искусственном порядке нагнетали бы поток воздуха и выводили его наружу. Отличие принудительной системы вентиляции от естественной в том, что происходит ещё очистка пространства от загрязнений. В зависимости от деталей, установленных в вентиляционную систему, можно отфильтровать, нагреть или удержать тёплый воздух внутри помещения. При установке механической системы вытяжки и забора воздуха нужно изучить техническую документацию и ознакомиться санитарными условиями проекта. Важно понять, какая вентиляция обеспечит благоприятный микроклимат в квартире.

Комбинированная

Комбинированная система вентиляции предполагает использование разных типов вентиляции в одной и той же квартире. Например, в спальне — естественная система, а на кухне и в ванной комнате – принудительная (как сделать вентиляцию в ванной?). Этот вариант очень редкий, специалисты всё же рекомендуют использовать комбинированную систему как можно реже.

Приточная

Приточные системы уместно устанавливать в квартирах с неблагоприятным климатом. Этот тип вентиляции в быстром режиме выводит отработанный воздух на улицу, а взамен получать необходимый объём кислорода. Приточная система вентиляции включает:

• воздухоприёмное устройство;
• охладитель;
• нагреватель;
• фильтры для очистки;
• устройство для подачи воздуха.

Система включает установки приточного типа, которые используют 100% приток свежего воздуха. Приточные установки приобретаются либо моноблоками, либо в наборе. Первые нуждаются в построении плана, расчётах, чертежах и схемах. Они используются в квартирах, офисных помещениях, даже в супермаркетах.

Как сделать самостоятельно: пошаговая инструкция

Подготовительные работы, составление схемы

Перед монтажом необходимо проверить работу действующей системы вентиляции. Для этого открывают окно и двери, подносится лист бумаги к решёткам вентиляции. Если бумага отклоняется к стене, значит, каналы чистые, работа установок будет эффективной. Профилактика и очистка систем вентиляции — обязанность управляющей компании. Подготовительные работы:

1. Сбор информации, элементарные расчёты. Нужно рассчитать кратность обмена воздуха в доме, ссылаясь на нормативы СНиП. Нарисовать схему перемещения воздушных потоков.
2. Закупка необходимого оборудования, подготовка материалов.
3. Точные расчёты намеченных работ. Нужно сориентироваться, в каком направлении будут располагаться вытяжные трубы, какая вытяжка будет применена. Для этого изучают схему, высчитывают параметры помещения.

Расчёты параметров и деталировка

Когда схемы все составлены, решение о типе вентиляции принято, то приступают к расчётам параметров, проводят деталировку. Нужно рассчитать сечение воздуховодов. Для этого берут параметры кратности обмена, объёмы помещения и скорость бесшумного перемещения воздуха. Расчёты может представить специалист:

1. Рассчитывается сечение воздуховодов, вносятся полученные размеры на схему.
2. В зависимости от типа и сечения составляется перечень необходимых элементов систем.

   Внимание

   Деталировка – подробный список всего необходимого для правильной установки. В данном случае под этим термином понимают сбор всех компонентов с размерами, производительностью и скоростью.

3. Высчитывается сопротивление каждого участка системы. Только после этого подбирают вентиляторы. Но и здесь дополнительно учитываются степень шума, возможности его снижения подбором тихих конструкций с малой мощностью.
4. Рассчитывается стоимость компонентов системы. Иногда система расчётов на этом этапе даёт сбой, так как пожелания не всегда совпадают с финансовыми возможностями.
5. Новая корректировка для понимания реальных возможностей, сопоставимых с целью.
6. Вырисовывают чистовой проект с полной деталировкой. При этом нельзя забывать об узлах прохода вентканалов через стены или потолок, про расходные и изоляционные материалы, вентиляционные решётки, диффузоры, крепежи, дополнительные детали, необходимые для завершения целостной работы.

Монтаж и настройка

Важно точно определить места, в которых необходимо проделать отверстия для установки системы вентиляции. Желательно составить схему, на которой будут обозначены пути притока и оттока воздушных масс. Определить тип вентиляции. Для этого нужно просчитать выгодность установки приточной или комбинированной установки. Теперь нужно необходимое купить и правильно смонтировать. После запуска системы её нужно проверить. Если есть какие-то неисправности, то нужно сравнить их со схемой и ещё раз рассчитать параметры. Можно воспользоваться регенераторными системами, которые всего лишь через одно отверстие выполняют несколько функций: и приток воздуха идёт, и его отток также происходит без проблем. При этом регенераторная система нагревает и охлаждает воздух при соответствующих условиях в нужном объёме.

Инструменты и материалы

Измерительные инструменты для работы:

• штангенциркули;
• кронциркули;
• нутромеры.

Пластиковые детали короба весят очень мало, поэтому не требуют каких-то дополнительных креплений. Монтаж проводится укреплением хомутами внутри шкафа. В местах прохождения конструктивных элементов (стены, перегородки) внедряют перегородки из пенопласта или поролоновые вставки. Это необходимо для соблюдения тишины во время работы вентиляции. Элементы, размещаемые над шкафами, нужно будет крепить держателями или саморезами. К потолку всю конструкцию фиксируют хомутами. Их необходимо выбирать под размер канала. Расстояние между крепёжными элементами — не более 1 метра.

Совет

Для обеспечения плотности соединительных конструкций применяют силиконовый герметик. Нельзя использовать жидкие гвозди или клей, так как состав материалов, из которого они изготовлены, не позволит произвести разбор конструкции.

Как прочистить каналы в доме?

Самостоятельную очистку вентиляционных каналов можно проводить регулярно, но обязанность управляющей компании многоквартирного дома — капитальный осмотр раз в год независимо от состояния системы. Чтобы почистить свою часть вентиляции, хозяину квартиры нужно действовать так:

1. Снимают вентиляционные решётки, промывают под проточной водой, чтобы убрать всю осевшую на них пыль, грязь.
2. Стенки вентканала прочищают на такую глубину, на которую возможно дотянуться. Для этого используют длинные приспособления с намотанной влажной тряпкой. Удобнее всего чистить металлическим ёршиком или толстой проволокой.
3. Пылесосом очищают отверстие от мусора.

Если в воздуховоде есть обратная тяга, а все посторонние запахи разносятся по жилым комнатам, то целесообразно заменить старую решётку на модель с обратным клапаном (как сделать обратный клапан для вентиляции своими руками?). Если все эти манипуляции не улучшают атмосферу в квартире, запахи проникают в помещение, значит, есть серьёзный засор в общей шахте. Нужно вызвать управляющую компанию.

Полезные советы от мастеров

Мастера рекомендуют ознакомиться со следующими полезными пунктами:

1. Старой постройки дома могут иметь плохо проветриваемую вентиляционную шахту. Порой даже специальные службы не в состоянии наладить полноценную работу вентиляционных ходов. В данном случае нужно установить на пластиковые окна дополнительные устройства, которые обеспечат приток воздуха естественным образом. Некоторые металлопластиковые конструкции имеют стеклопакеты с функцией микропроветривания.
2. Для усиления циркуляции воздуха нужно выбрать приточно-вытяжные вентиляторы. В ванной комнате, туалете целесообразно установить вытяжной вентилятор. Его помещают прямо на входе в вентиляционный канал. Конструкция не требует закрытия декоративной решёткой.
3. Приточные устройства должны приобретаться с теплоизолирующим эффектом. Если установить обычные, то при поступлении холодного воздуха на них будет скапливаться конденсат. При смене погодных условий конденсат будет то оттаивать, то замерзать. Это приведёт к разрушению труб и порче каналов.
4. Ухудшение воздухообмена может произойти при наличии в соседней квартире мощной кухонной вытяжки. Внутридомовая естественная вентиляция рассчитана на расход воздуха до 90 куб. м/час. Одна вытяжка создаёт воздушный поток более 1000 куб. м/час. От такой нагрузки страдают соседние вентиляционные каналы, выходящие в общую шахту. Это нужно учитывать при установке слабых систем.
5. Чистку каналов вентиляции проводят, если замечено следующее: скопившаяся пыль, паутина около вытяжного отверстия, налёт, сажа или жир на вентиляционной решётке, быстрый нагрев квартиры летом, оседающая пыль после влажной уборки, слабые сквозняки при открытии окон и дверей.

Своими руками сделать вентиляцию в квартире достаточно легко. Для этого нужно приобрести материалы, приготовить инструменты и составить схему работ. После расчётов можно приступать к монтажу. После завершения работ нужно проверить вытяжку листком бумаги или зажжённой спичкой.

Полезное видео

Предлагаем посмотреть видео о вентиляции в квартире и ее видах:

Как сделать вентиляцию в квартире своими руками: монтаж системы

Главная » Вентиляция

Вентиляция в квартире

Не работает вентиляция в квартире: куда обращаться, проверка и принцип работы

0766

Вентиляция в квартире

Какой приточный очиститель воздуха для квартиры выбрать

11. 5к.

Вентиляция в квартире

Увлажнение воздуха в квартире: аквариум, растения, фонтанчик, уборка, сушка белья

0664

Вентиляция в квартире

Приточно-вытяжня вентиляция: принцип работы, устройство, расчет мощности системы

2367

Вентиляция в квартире

Советы профессионалов по созданию схем приточной и вытяжной вентиляции домов и квартир

0104

Вентиляция в квартире

Устройство вентиляции и шахт в многоэтажных многоквартирных домах

08.4к.

Вентиляция в квартире

Демонтаж, восстановление и современный дизайн вентиляционных коробов на кухне

01.6к.

Вентиляция в квартире

Установка приточного клапана вентиляции в пластиковые окна своими руками

01.1к.

Вентиляция в квартире

Вытяжка вентиляции в глухой комнате с пластиковыми окнами: общежитие, гардеробная, курительная

04. 5к.

Вентиляция в квартире

Вентиляционные клапаны на решетках и пластиковых окнах для создания оптимального микроклимата в квартире

0615

Вентиляция в квартире

Все секреты ремонта и обслуживания вентиляционных систем домов и квартир

0537

Вентиляция в квартире

Как правильно сделать вентиляцию кухни в квартире своими руками

01.1к.

Вентиляция в квартире

Приточно-вытяжные вентиляционные установки для квартиры

0254

Вентиляция в квартире

Все что необходимо знать об устройстве системы вентиляции в хрущевках со схемами, фотографиями и видео

09к.

Вентиляция в квартире

Как сделать принудительную вентиляцию в ванной комнате своими руками, схема

039

Вентиляция в квартире

Как сделать вентиляцию на кухне своими руками: схема, монтаж

026

Вентиляция в квартире

Естественная и вытяжная вентиляция кухни с газовой плитой и вытяжкой

0192

Вентиляция в квартире

Монтаж системы пожарной вентиляции дымоудаления

074

Вентиляция в квартире

Как сделать вентиляцию на лоджии

0156

Вентиляция в квартире

Схема и устройство системы вентиляции в хрущевке

0301

Вентиляция в квартирах многоквартирных домов, как правило, не выполняет своего назначения. Поэтому многие жильцы задумываются над тем, как сделать вентиляцию в квартире самостоятельно. Чтобы приложенные усилия не пропали даром, необходимо определить нормы воздухообмена, правильно подобрать оборудование и грамотно его установить.

Расчет вентиляции

В расчет берется жилплощадь и количество жильцов. Согласно нормативам на 1 кв. метр необходимо 3 кубометра воздуха в час. Прибавляем к этому по 30 кубометров воздуха в час на каждого взрослого члена семьи.

Зная объем приточного воздуха, несложно подобрать подходящее оборудование.

Система вентиляции квартиры может основываться на естественной тяге или принудительной (приточной, приточно-вытяжной или вытяжной).

Тип вентиляции

Естественная вентиляция квартиры заключается в том, что в форточки или оконные щели воздух поступает, а в вентиляционные каналы (на кухне и в санузле) он вытягивается. Однако современные окна закрываются герметично, между комнатами зачастую устанавливаются плотно прилегающие двери. Чтобы восстановить тягу, можно встроить специальный вентиляционный клапан в окно или стену. Это оптимальный способ того, как сделать вентиляцию в квартире просто и недорого.

Клапан представляет собой очень аккуратное приспособление, которое обеспечивает приток воздуха с улицы. При этом он не уродует помещение, не выхолаживает его. Установка вентиляции в квартире по такой схеме занимает четверть часа.

Можно вмонтировать похожий клапан и в стену возле радиатора. Но придется сделать дыру на улицу диаметром до 10 см. устройство очень простое, работает безотказно. Однако лишь в том случае, если эффективно «тянет» канал общей вентиляции дома.

Установка вентиляции в квартире

Если вентканал засорен или разрушен, придется оборудовать комбинированную систему вентиляции квартиры. Существует два варианта:

• принудительно-вытяжная,
• принудительно-приточная.

В первом случае вытяжной вентилятор устанавливается в вентканал или на кухне монтируется дополнительная вытяжка над варочной панелью. Включаясь, вентилятор обеспечивает разряжение воздуха, которое способствует затягиванию свежего воздуха через форточки или клапана. Сделать такую вентиляцию в квартире своими руками ничего не стоит – нужно просто встроить вентилятор вместо вентиляционной решетки.

Установка в квартире вентиляции принудительно-приточного типа несколько сложнее. Необходимо обеспечить искусственный приток воздуха с улицы. Как правило, его обогревают и фильтруют. Такая система довольно шумна, поэтому необходим еще и шумовой отражатель. Тем не менее, имея определенные навыки, вполне возможно собрать и такую вентиляцию в квартире своими руками.

как сделать эффективную систему

Независимо от того, делается вентиляция в квартире своими руками или с помощью специалистов, она должна способствовать созданию здорового микроклимата в помещении.

Вы можете самостоятельно рассчитать необходимые объемы воздухообмена и выполнить большую часть работ, что приведет к значительной экономии средств. А как это сделать — подробно рассмотрим в этой статье.

А также разберем нюансы обустройства вытяжки и организации притока свежего воздуха.

Содержание статьи:

• Нормативные требования к вентиляции квартир
  • Правила расчета минимального воздухообмена
  • Как обеспечить циркуляцию воздуха?
• Создание условий для работы вытяжки
  • Проверка работы вентиляционной шахты
  • Установка вытяжных отверстий
• Управление притоком
  • Снижение герметичности оконных блоков Установка вентиляции стен
  • 10014
• Монтаж канальных систем воздухообмена
  • Основные правила проектирования воздуховодов
  • Особенности монтажа пластиковых коробов
• Выводы и полезное видео по теме

Поскольку Нормативные требования к вентиляции4 квартир 90 непосредственно влияет на качество жизни, проведены научные исследования по определению ее оптимальных параметров, результаты которых отражены в нормативных актах.

Основным документом, регламентирующим организацию вентиляции жилых помещений, является СП 54.13330.2016 «Здания жилые многоквартирные», актуальная редакция СНиП 31-01-2003 .

Правила расчета минимального воздухообмена

Минимальный объем воздуха для различных типов помещений можно рассчитать, используя данные таблицы 9.1. СП 54.13330.2016 .

В расчетах нельзя просто суммировать цифры. Для жилых помещений под воздухообменом понимают поступление воздуха извне и его отток в кухню, ванную и т. д., а для технических помещений — приток из жилых помещений и выпуск за пределы квартиры.

Следовательно, необходимо отдельно рассчитать необходимые объемы притока и отвода, чтобы в результате взять максимальное значение этих двух величин.

Есть одно предостережение. Проектировщик многоквартирного дома обязан рассчитать величину притока для расчета теплового баланса, а значение вытяжки для расчета параметров вентиляционных установок.

Жильцы квартир вправе по своему усмотрению осуществлять вентиляцию меньшей мощности, что и происходит в подавляющем большинстве случаев.

Пример расчета минимального объема воздухообмена для типовых квартир согласно требованиям СП 54.13330.2016. Необходимо провести для понимания необходимой мощности вентиляционных устройств

Самостоятельно определить объем воздухообмена с хорошей точностью можно только при использовании принудительной вентиляции.

Подробный расчет вентиляции с формулами и реальными примерами расчета для конкретных помещений мы рассмотрели в .

При естественной циркуляции воздуха необходимо обратить внимание на следующие показатели:

• избыточная влажность воздуха (можно измерить с помощью гигрометра) — выражается в появлении грибка на стенах и потолке, т.к. а также запотевание оконных стекол зимой;
• недостаток кислорода или избыток углекислого газа (можно измерить с помощью газоанализатора) — выражается в затруднении дыхания у всех людей, находящихся в квартире.

Если такие эффекты можно наблюдать по всей квартире, то это означает отсутствие общеприточно-вытяжной вентиляции. Если они возникают в отдельных помещениях, то это свидетельствует о локальных проблемах воздухообмена, связанных с образованием зон застоя воздуха.

Современные комнатные газоанализаторы показывают содержание углекислого газа, температуру и относительную влажность — основные показатели микроклимата жилого помещения

Как обеспечить циркуляцию воздуха?

Согласно п. 9.6 и 9.7 СП 54.13330.2016 приток наружного воздуха должен быть обеспечен в жилые помещения и кухню, а вынос из кухонь, санузлов и уборных.

В этом случае недопустимо попадание воздуха из технических помещений в другие части квартиры. Его нужно вести прямо к вентиляционной шахте.

Таким образом, довольно легко составить схему движения воздуха в зависимости от планировки квартиры, когда в помещения с окнами он будет поступать извне, а отток будет происходить в местах выхода вентиляционных шахт выход.

Пример схемы движения воздуха в типовой квартире с двумя выходами в вентиляционные шахты, расположенные на кухне и в ванной

Движение воздуха между помещениями квартиры должно происходить при плотно закрытых дверях.

Для этого можно сделать следующее:

• установка специальных вентиляционных отверстий, представляющих собой обычные отверстия в дверях, закрытые специальными декоративными элементами;
• применение дверной коробки без порога, что позволяет оставлять зазор высотой 5-10 мм между полом и закрытой дверью;
• Владельцы домашних кошек часто вынуждены устанавливать в межкомнатных дверях люки, которые одновременно служат и вентиляционным отверстием.

Порядок организации вентиляции в дверях из массива дерева, ДСП или МДФ достаточно прост. Для этого с помощью дрели или электролобзика вырежьте отверстия, в которые на клей будут посажены специальные кольца.

Либо можно сделать одно окно и закрыть его декоративной решеткой, которую необходимо прикрепить к двери саморезами.

Для того, чтобы вырезать вентиляционное отверстие в межкомнатной двери и закрыть его декоративной решеткой, вам понадобится только электролобзик и клеевой пистолет

Прорезать вентиляционные отверстия в пластиковой или стеклянной двери достаточно сложно. Для этого нужна сноровка и специальный инструмент, иначе велик риск повредить дверь, а также возможно получить серьезную травму.

Создание условий для работы вытяжки

При плохом воздухообмене невозможно создать в помещении положительный микроклимат. Поэтому в любом доме есть специальные вентиляционные шахты для оттока воздуха из квартир наружу.

Большинство работ, связанных с обеспечением исправного функционирования вытяжной вентиляции, можно выполнить самостоятельно без привлечения специалистов.

Проверка работы вентиляционной шахты

Поступление свежего воздуха в квартиру может происходить в разных местах, а удаление — через одно или два отверстия, ведущие в вентиляционные шахты. Поэтому по силе потока через них проще всего судить об интенсивности воздухообмена.

Для этого прикрепите лист обычной бумаги к вентиляционной решетке, полностью закрывая ее.

При нормальном потоке воздуха бумага прилипает к выпускному отверстию. В противном случае можно констатировать факт отсутствия нормального воздухообмена в квартире.

Небезопасно проверять тягу в вентиляционной шахте открытым пламенем. Накопившаяся пыль или утечка газа могут привести к пожару.

Чтобы выяснить основную причину плохой тяги, откройте окно или входную дверь, ближайшую к отверстию, и снова прикрепите лист к решетке.

В этом случае возможны два варианта:

• если бумага «прилипла» к решетке, это означает недостаточный приток воздуха при закрытых окнах;
• если поток остается настолько слабым, что не может удержать бумагу, то проблема в вентиляционной шахте или в ответвлении, которое к ней ведет.

Если недостаток воздухообмена возник из-за проблем с вентиляционной шахтой, необходимо обратиться в управляющую организацию, ответственную за многоквартирный дом.

Галерея изображений

Фото

Это, пожалуй, самый простой, но небезопасный способ проверить тягу в шахте. В случае протечки там скапливается горючий газ, а пламя может вызвать взрыв

Еще один простой способ проверить тягу в вентиляции – поднести лист бумаги к вытяжному каналу. Если есть тяга, лист должен плотно прижиматься к решетке. Если этого не произошло — требуется очистка системы

Самый надежный способ проверки тяги — использование специальных приборов — анемометров. Такой прибор можно приобрести самостоятельно, либо вызвать специалиста, который проверит наличие тяги в вентиляционной шахте

Очень часто причиной плохой работы вентиляции является грязная решетка на вентиляционном канале. Во избежание проблем решетку необходимо регулярно очищать от скопившегося жира и грязи

Проверка вентиляции огнем

Проверка тяги бумажкой

Тест шахтного тягового инструмента

Грязная вентиляционная решетка

Несмотря на то, что их много советы в интернете по очистке шахты своими силами, это не нужно по следующим причинам:

• в загрязненной шахте много пыли, плесени и вредных микроорганизмов, поэтому работы по ее очистке проводятся на специальном оборудовании;
• даже при обнаружении засора его не получится сдуть бытовым феном или пылесосом, а при попытке пробить препятствие можно повредить шахтную коробку;
• в шахте могут обитать крысы, пауки, осы и другие живые организмы, конфликт с которыми для человека может принести ему неприятности;
• Самовольное изменение конфигурации шахты (например, расширение или удаление выхода) является административным правонарушением.

Управляющая организация обязана следить за состоянием вентиляции и незамедлительно устранять возникшие неполадки. Шахта является общедомовой собственностью, поэтому все работы должны выполняться за счет общих средств.

Очистка каналов вентиляционной шахты требует специальной подготовки, оборудования и оборудования. Со стороны квартиры данная процедура не может быть качественно реализована

На нашем сайте есть и другие статьи с подробными инструкциями по проверке вентиляции в квартире и отзывами о том, как устранить проблему:

Установка вытяжных отверстий

Отверстия, ведущие к вентиляционной шахте, закрыты специальным пластиком решетки, имеющие декоративное и функциональное назначение. Обычно в месте установки вставляются заглушки и затем конструкция монтируется на саморезы.

При облицовке стены можно приклеить легкую сетку силиконовым герметиком, минимизируя риск повреждения плитки.

При недостаточной скорости истечения при естественной циркуляции приобретается и устанавливается решетка со встроенным вентилятором лопастного (осевого) типа. Крепление такого устройства к стене необходимо производить только саморезами.

При покупке вентилятора следует обратить внимание на мощность, уровень шума и соответствие сечению вытяжного канала.

Если вентиляционное отверстие будет облицовано плиткой, кабель питания лучше кинуть заранее, даже если установка вентилятора не планируется. В противном случае тогда вам придется осуществлять внешнюю прокладку силового кабеля, что негативно скажется на дизайне помещения.

Поскольку нет необходимости в постоянной работе вентилятора, для него устанавливается отдельный выключатель. Схема подключения вентилятора к сети при включении лампы – популярный вариант для ванных комнат.

Есть более сложные варианты, когда включение происходит по таймеру или по показаниям датчиков влажности.

Рекомендуем ознакомиться с пошаговой инструкцией. .

Схема включения вентилятора одновременно с осветительными приборами элементарна. При наличии навыков электрика ее воплощение не составит труда

Любое отверстие, ведущее в вентиляционную шахту, должно быть установлено. Защищает помещение от изменения направления воздушных потоков и воздуха из шахты, что зачастую не соответствует санитарным нормам.

Реверс может возникать по следующим причинам:

• постепенное сокращение живого сечения шахтного канала в результате засорения;
• резкое уменьшение живого сечения шахтного канала в результате попадания постороннего предмета;
• увеличен приток воздуха из соседних квартир.

Обратный клапан можно установить отдельно, но проще приобрести его в комплекте с вентилятором и решеткой.

Фотогалерея

Фото

Самый популярный способ закрыть вентиляционное отверстие – установить на него пластиковую решетку.

Из-за постоянной повышенной влажности в ванной не всегда справляется естественная вентиляция. Поэтому рекомендуется дополнительно установить канальные вентиляторы

Для подключения кухонной вытяжки к вентиляции используются специальные решетки с отверстием, куда вставляется труба, идущая от вытяжки

Кроме вентиляционных решеток, выполняющих скорее декоративную функцию, на вентиляционном канале должен быть установлен обратный клапан, который предотвратит попадание воздуха из шахты в квартиру

Вентиляционные решетки

Установка канального вентилятора в ванная комната

Вытяжка на кухне

Обратный клапан для вентиляции

Приток свежего воздуха

Новейшие домостроительные технологии, а также активное использование пластиковых окон надежно защищают современное жилье от замерзания и сквозняков. Наряду с этим возникает проблема нехватки свежего воздуха, поступление которого необходимо для создания благоприятного микроклимата.

Приточная вентиляция в квартиру можно сделать как самостоятельно, так и заказать готовое решение у специалистов.

Снижение герметичности оконных блоков

В старых домах воздух поступает в помещения в основном через щели в оконных рамах. Поэтому организация прохода воздуха через элементы пластиковых окон и балконных дверей признана одной из распространенных способы создания достаточной приточной вентиляции.

Для окон оптимальное решение — установка при установке оконного блока.

Приточный клапан устанавливается в верхней части оконной рамы. Входящий холодный воздух устремляется вниз и смешивается с более теплым воздухом помещения

Установка приточного клапана обсуждается на этапе заказа. Если окно уже установлено, то устройство воздухопропускания можно реализовать самостоятельно, однако процедура эта довольно трудоемкая и специфическая, именно поэтому ее лучше доверить профессионалам.

Также существует несколько методов уменьшения герметичности окна, основанных на частичном удалении уплотнителя:

• Уплотнительную часть сделать съемной, чтобы ее можно было поставить обратно в случае сильного ветра.
• В нижней части снаружи окна и в верхней внутри удалить мелкие фрагменты уплотнителя (длиной 5-7 см). Это позволит воздуху проникать между рамой и оконной рамой, нагреваться и выходить в помещение.

Однако это крайние меры: их нельзя часто использовать в зимний период из-за образования конденсата, его замерзания с образованием льда и выхода из строя механизма фиксации положения окна.

Фотогалерея

Фото

Ручной регулируемый клапан

Автоматический клапан на окно

Ручка приточного клапана

Приточный клапан на деревянное окно

Установка настенной вентиляции

С точки зрения простоты и эффективности вентиляции самостоятельный монтаж, лучшим решением будет установка настенного приточного клапана. Это устройство позволяет регулировать скорость поступления уличного воздуха в помещение.

Простейший вентиляционный стеновой клапан позволяет регулировать мощность воздушного потока и защищает дом от пыли и шума

Процедура установки настенного клапана следующая:

1. В стене необходимо просверлить отверстие с небольшим наклоном наружу. Для кирпичных стен подойдет обычная дрель, а вот для панельных домов придется использовать процедуру алмазного сверления. В этом случае целесообразно использовать пылесос с водосборным кольцом.
2. Вставьте воздуховод и правильно изолируйте его, иначе клапан может замерзнуть. В качестве материала может использоваться минеральная вата и пенополиуретан.
3. Прикрепите корпус клапана, отметьте точки крепления, просверлите отверстия и вставьте дюбели. Надев корпус, прикрутите его к стене.

Наконец, установите внешнюю решетку. Здесь необходимо соблюдать меры безопасности.

Фотогалерея

Фото

1 этап — разметка и сверление отверстий

2 этап — теплозвукоизоляция отверстия

3 этап — установка декоративных решеток

4 этап — установка клапанной головки

Рекомендуем также прочитать другую нашу статью, в которой описан пошаговый процесс. .

При выборе места установки клапана необходимо учитывать следующие моменты:

• простота и безопасность установки наружной решетки для квартир, расположенных не на первом этаже;
• правильное размещение внутренней головки клапана с точки зрения дизайна помещения;
• возможность подогрева поступающего воздуха от стационарных отопительных приборов.

Поэтому самым популярным местом для установки клапана является пространство между окном и батареей отопления.

Для более интенсивной подачи воздуха используйте клапаны со встроенными вентиляторами. Однако они требуют подачи электричества и издают некоторый шум, особенно слышный ночью.

Установка двух-трех устройств, обеспечивающих естественный приток воздуха, проще и дешевле, чем установка настенного приточного клапана с вентиляцией

Кроме приточного клапана, оснащенного вентилятором, можно подключить увлажнитель и для поддержания благоприятного микроклимата в жилом помещении номер.

Однако их необходимо грамотно вписать в дизайн помещения, так как вся конструкция будет занимать намного больше места, чем головка обычного устройства.

Монтаж канальных систем воздухообмена

При монтаже канальных систем вентиляции или вытяжек применяют специальные воздуховоды или гибкие гофрированные трубы.

Также нужны для перемещения воздуха из технических помещений на удаленный вход в вентиляционную шахту. Выполнить работы по монтажу такого воздуховода можно самостоятельно.

Основные правила проектирования воздуховодов

Для квартир нет необходимости использовать металлические вентиляционные воздуховоды, рассчитанные на прохождение воздуха с большими скоростями и работу при минусовых температурах. Пластиковые ящики просты в установке и легко вписываются в дизайн любого помещения.

Вы можете найти много предложений. различающиеся по цвету, площади сечения, форме, способу соединения секций и способу крепления к стенам и потолку.

Наличие большого количества фасонных элементов позволяет создать вентиляционный канал любой геометрии. Выбор между круглой и прямоугольной формой поперечного сечения с технической точки зрения не принципиален.

Площадь поперечного сечения следует выбирать такой, чтобы скорость потока не превышала 2 м/с. В противном случае в канале возникнут шумы, а увеличение сопротивления приведет к быстрому износу оборудования.

Размер пластикового вентканала для квартиры необходимо выбирать таким образом, чтобы расход воздуха при максимальной нагрузке составлял от 1 до 2 м/с

При проектировании геометрии воздуховода желательно минимизировать количество витков , сужения и переходы, увеличивающие аэродинамическое сопротивление движению потока, создают шум и накапливают отложения жира и пыли.

Особенности монтажа пластиковых коробов

Пластиковые детали вентиляционного канала легкие, поэтому при креплении не требуют особых действий.

В зависимости от расположения монтаж осуществляется следующим образом:

1. Внутри шкафов элементы крепятся струбцинами к стенкам шкафа. В местах прохода через стены и перегородки вводят пенопласт или пенопластовые вставки для предотвращения дребезжания при работе системы.
2. Над шкафами элементы крепятся с помощью любых держателей и шурупов.
3. Конструкция крепится к стене и потолку с помощью специальных хомутов, которые можно приобрести для любого размера канала. Расстояние между креплениями должно быть не более 1 метра.

Сразу после установки вентиляционного канала, который впоследствии будет скрыт за натяжным или натяжным потолком, необходимо проверить его работу при максимально возможном расходе воздуха. Обнаруженные проблемы проще исправить сразу, пока доступ к системе затруднен.

Надежно закрепить элементы пластикового вентиляционного канала с помощью специальных хомутов достаточно просто. Стоят они не дорого, поэтому самостоятельные растворы

лучше не использовать Промазав стыки элементов силиконовым герметиком, можно получить дополнительную гарантию плотности конструкционных швов.

Для этих целей не обязательно использовать клей или составы типа «жидкие гвозди», так как в дальнейшем будет практически невозможно разобрать систему для обслуживания или изменения ее конфигурации.

Если разгерметизация все же произошла, и нет возможности демонтировать воздуховод для ее устранения, то в этом случае необходимо обмотать проблемный стык самоклеющейся лентой под цвет фасонных элементов.

Выводы и полезное видео по теме

Все этапы установки простейшего настенного приточного клапана:

Порядок обеспечения вентиляции через межкомнатные двери:

Сочетание естественной и принудительной вентиляции с тройником и обраткой клапан:

Проверку качества воздухообмена в квартире и большую часть работ, связанных с обеспечением нормальной циркуляции воздуха, можно выполнить самостоятельно. Однако для установки сложного оборудования или выполнения работ, связанных с риском, лучше пригласить специалистов.

Занимаетесь обустройством вентиляционных систем и хорошо разбираетесь в теме? Может быть, вы заметили неточность или ошибку в рецензируемом материале? Пожалуйста, напишите нам об этом в комментариях.

Или у вас возникли трудности с организацией венсистемы и вы хотите уточнить некоторые моменты? Обратитесь за советом к нашему инженеру — мы постараемся вам помочь.

15 способов избежать горячих и холодных точек (обновлено)

Балансировка воздуха улучшит циркуляцию воздуха, повысит энергоэффективность и повысит общую производительность вашей системы кондиционирования и отопления. Для домовладельца это означает подачу необходимого количества воздуха ( горячего или холодного ) в каждую комнату, что делает ваш дом более комфортным.

Балансировка воздуха для специалиста по системам вентиляции и кондиционирования — это процесс тестирования и настройки вашей системы с использованием их навыков и инструментов. Они смотрят на ваше потребление и выход и вносят соответствующие коррективы.

Роб Фальке, президент Национального института комфорта — обучающей компании, работающей в сфере HVAC, добавляет: « балансировка — это самый важный шаг, который можно предпринять, чтобы гарантировать, что ваши системы обеспечивают комфорт и работают эффективно ».

В этой статье я расскажу, как можно своими руками настроить ( баланс ) ваш поток воздуха для комфорта. Проверить баланс комфорта так же просто, как проверить, комфортно ли кондиционируется в помещении. Затем я поделюсь способами, которые могут потребовать специалиста по HVAC, и я помогу вам понять, как технический специалист будет фактически балансировать жилую систему. Это может потребовать установки демпферов или движущихся регистров.



Бонусное предложение: Напоминание о бесплатной замене воздушного фильтра. Никогда не забывайте снова заменять воздушный фильтр. Когда придет время заменить фильтр, на ваш почтовый ящик будет отправлено уведомление!



Что такое балансировка воздуха?

Воздушная балансировка — это процесс, который включает в себя модификацию существующей системы HVAC, чтобы обеспечить равномерное распределение воздуха по всему дому. Все зоны будут иметь правильное количество теплопередачи. Вы хотите, чтобы все компоненты вашей системы HVAC работали в гармонии.

15 советов по балансировке температуры в вашем доме

Пришло время избегать этих надоедливых горячих и холодных точек и неравномерной температуры. Я разбил его на простые советы, которые можно сделать своими руками, для более сложных могут потребоваться определенные навыки, а для того, чтобы обратиться к профессионалу.

1. Закрыть или открыть свой регистр
2. Попробуйте смещение на 2 градуса
3. Проверка фильтров на чистоту
4. Установите оконные покрытия для защиты от жары
5. Избегайте размещения электронного оборудования рядом с термостатом
6. Проверка на черновики
7. Регулировка потолочных вентиляторов
8. Предотвращение ограничений воздушного потока
9. Включите настройку вентилятора термостата
10. Исправьте работу с воздуховодом
11. Проверьте изоляцию
12. Проверка и регулировка скорости вентилятора системы
13. Установите дополнительные возвратные каналы, если необходимо
14. Используйте два кондиционера воздуха
15. Знайте размер вашей системы HVAC



Сделай сам.

..

1. Закройте или откройте свой реестр

Просто, но эффективно. У вас есть возможность перемещать заслонку заслонки. Это будет ограничивать поток воздуха в помещении. Но не закрывайте вентиляционные отверстия полностью, это может вызвать другие проблемы с вашей системой HVAC.

При теплой погоде откройте кассы на верхнем этаже и частично закройте кассы на первом этаже и/или в подвале. При низких температурах действуйте в обратном порядке.

Компания Sierra Air Conditioning составила удобное руководство по правильной балансировке вашей системы для каждого времени года. Сначала попробуйте этот процесс:

Шаг 1: Установите термостат на 76-78 градусов. (идеальный диапазон для начала тестирования)

Шаг 2: Оставьте температуру в покое как минимум на 24 часа.

Шаг 3: В слишком прохладных местах отрегулируйте вентиляционные отверстия, чтобы обеспечить меньший поток воздуха.

Шаг 4: Настраивайте небольшими шагами, чтобы почувствовать, что работает для вашего комфорта.

Шаг 5: Повторно проверьте настройки (через 24 часа), чтобы почувствовать, достигли ли вы желаемой температуры.

Шаг 6: Продолжайте, пока не достигнете идеальной температуры.

2. Попробуйте смещение на 2 градуса

Если вы живете в двухэтажном доме и у вас два термостата, установите температуры со смещением на 2 градуса.

Вот что я имею в виду…

Установите термостат на разницу полов в 2 градуса. Например, наверху можно установить температуру 74 градуса, а внизу — 72. Это поможет при неравномерной температуре.

3. Проверка фильтров на чистоту

 Существует множество причин, чтобы содержать фильтры в чистоте…

• Улучшает качество воздуха — очистка фильтров от мусора улучшает поток воздуха.
• Повышает эффективность вашей печи — уменьшение потока воздуха через вашу систему отопления и охлаждения может привести к перегреву теплообменника и слишком быстрому отключению. Держите фильтр в чистоте, и это поможет повысить эффективность вашей печи.
• Продлите срок службы вашей системы ОВКВ . Как вы думаете, самая распространенная причина поломки ОВКВ связана с загрязненным фильтром? Грязный фильтр усложняет работу вашей системы, вызывая ее перегрев.
• Помогите снизить расходы на электроэнергию  – Отопление вашего дома требует больше энергии и стоит больше денег, чем любая другая система в вашем доме, что обычно составляет около 42 % вашего счета за коммунальные услуги. Если ваш фильтр не забит, ваша система будет работать более эффективно. Уже одно это поможет снизить ваши затраты на электроэнергию. Когда вы регулярно меняете фильтр, вы можете сэкономить от 5 до 15% на своих счетах.

4. Установите оконные покрытия для защиты от жары

Ваши окна повлияют на уровень комфорта в каждой комнате. Окна без штор, жалюзи, штор и т. д. могут быстрее нагреть комнату, прежде чем термостат успеет включиться и добавить облегчение.

Оконные покрытия могут изменить общую привлекательность и уровень комфорта. Они также могут помочь повысить энергоэффективность. В прохладные сезоны около 76 % солнечного света, падающего на стандартные окна с двойным остеклением, переходит в тепло.

5. Не размещайте электронное оборудование рядом с термостатом.

Электронное оборудование выделяет много тепла и может серьезно повлиять на ваш комфорт. В настоящее время с появлением телевизоров с большими экранами и компьютеров распределение тепла в помещении может измениться, и может потребоваться регулировка вентиляционных отверстий.

Это обычно заметно, если у вас есть комнатный кондиционер. Термостат может забирать тепло от приборов, что также может привести к тому, что ваш кондиционер будет работать дольше.

6. Проверить наличие черновиков

Вы хотите убедиться, что ваши окна и двери хорошо закрыты, так как они часто вызывают холод в вашем доме.

7. Регулировка потолочных вентиляторов

Изменение настроек направления вентилятора может сильно повлиять на циркуляцию воздуха. Ваши потолочные вентиляторы должны вращаться против часовой стрелки в теплые месяцы, чтобы создать прохладный нисходящий поток воздуха. Однако в холодные месяцы он должен вращаться с низкой скоростью по часовой стрелке, чтобы равномерно распределять теплый воздух.

8. Предотвращение ограничений воздушного потока

Не накрывайте журналы мебелью или предметами, которые будут ограничивать поток воздуха. Когда вы закрываете вентиляционное отверстие мебелью, вашей системе приходится работать усерднее. Вентиляционные отверстия предназначены для обеспечения свободного потока воздуха.

Вот быстрое решение от Integrity Air:

«Вашим вентиляционным отверстиям нужно 18 дюймов свободного пространства. Переставьте мебель и подогните шторы, чтобы вы могли обеспечить им необходимый приток воздуха. Если у вас нет другого выбора, приобретите магнитный воздушный дефлектор, чтобы воздух сдувал от ближайшей мебели.»

Дефлекторы могут перенаправлять поток воздуха, сохраняя заданную циркуляцию воздуха.

9. Включите настройку вентилятора термостата.

Настройка вентилятора может повлиять на качество воздуха в помещении и уровень комфорта. Большинство систем имеют две настройки вентилятора: «Вкл.» и «Авто».

При использовании настройки «ВКЛ.» вентилятор будет дуть непрерывно, фильтруя и всегда заменяя воздух в помещении. Это, в свою очередь, будет держать воздух стабильным. При использовании автоматического положения воздух может стать более застойным.

У обоих есть плюсы и минусы. При переключении на настройку «Вкл.» вы можете увидеть увеличение счета за коммунальные услуги.

Бонус Советы по самоделке…

Посмотрите, как Дэйв Марс, Columbia Water & Light описывает важность сбалансированного воздушного потока в системе отопления и охлаждения.

Обеспечение правильной работы вентиляционных отверстий и предотвращение утечек в воздуховодах поможет сэкономить деньги и энергию.

В другом пошаговом руководстве «Как сбалансировать систему центрального отопления» перечислены шаги, которые необходимо предпринять в сезон охлаждения и отопления.

Ресурс: Как сбалансировать вашу систему центрального отопления вверх: Не так, советы по балансировке воздуха своими руками…

10. Ремонт воздуховодов

Исправьте любые повреждения и/или дефекты воздуховодов. Проблемы с работой воздуховода могут вызвать неравномерное распределение.

Если система воздуховодов не сбалансирована, вы обнаружите, что при обогреве в одних помещениях недостаточно тепло, а в других слишком прохладно. В режиме кондиционирования вы обнаружите, что в одних комнатах недостаточно прохладно, а в других слишком тепло.

В зависимости от вашего мастерства вы можете:

• исправить ослабленные соединения воздуховодов, переустановив и герметизировав место соединения.
• ищите воздуховоды с крутыми поворотами
• изолировать или герметизировать воздуховоды

Всегда лучше обратиться к специалисту по HVAC.

11. Проверьте теплоизоляцию

Если вы считаете, что ваш дом не изолирован должным образом, или вы думаете, что у вас может не быть изоляции, наймите специалиста для оценки. Они помогут найти любые проблемы с вашей изоляцией.

12. Проверка и регулировка скорости вентилятора системы

Переключение скорости вентилятора может быть простым если вы знаете, что делаете.

Ханкер дает пошаговое руководство «Как изменить скорость вращения вентилятора вентиляционной установки» от отключения питания до тестирования устройства.

Действия включают…

• отключение питания
• расположение электродвигателя вентилятора и проводки
• идентификация проводов скорости
• замена провода активной скорости
• тестирование вашей системы HVAC

13. При необходимости установите дополнительные возвратные воздуховоды

«Второй возвратный воздуховод может снизить статическое давление, если узкое место воздушного потока находится на возвратной стороне».

Блейк Шурц, Грайнер написал информативную статью о добавлении второго возврата почти всегда хорошая идея.

14. Используйте два воздухообрабатывающих агрегата

«Если один воздухообрабатывающий агрегат используется как для обогрева, так и для охлаждения, воздухообрабатывающему агрегату, расположенному в подвале, будет легче нагнетать теплый воздух на верхние этажи дома, чем холодный воздух. в те же помещения в сезон охлаждения.0003

(Теплый воздух поднимается по зданию за счет конвекции, в то время как более тяжелый холодный воздух имеет тенденцию опускаться).

Может помочь увеличение скорости вращения вентилятора для режима охлаждения или вспомогательные вентиляторы. Чтобы избежать этой проблемы, в некоторых конструкциях ОВКВ используются два воздухообрабатывающих устройства, при этом второй блок размещается на чердаке или на потолке над самым верхним этажом».  [источник]

15. Знайте размер вашей системы ОВКВ

Убедитесь, что размер вашей ОВКВ система коррелирует с размером вашего дома. Вам не нужен слишком маленький блок, и вам не нужен слишком большой, потому что он будет чрезмерно кондиционировать ваш дом. Когда печь слишком велика, это может вызвать некоторые бытовые проблемы: от короткой езды на велосипеде до неэффективной работы и неудобного жилого помещения.0003

Точное определение размеров печи — это действительно работа квалифицированного подрядчика по ОВКВ. Чтобы порекомендовать правильный размер печи, профессионал должен провести оценку всего дома.

Чем может быть полезен баланс воздуха сегодня

Эффективность

• Улучшение циркуляции воздуха
• Выход менее кондиционированного воздуха
• Снижение счетов за электроэнергию, поскольку несбалансированные воздушные системы вызывают стресс и переутомление
• Оптимизированная производительность системы — повышение энергоэффективности
• Увеличенный срок службы оборудования HVAC

Лучшее качество воздуха в помещении

• При плохой циркуляции появляются загрязнители
• Вопросы безопасности пищевых продуктов/здоровья связаны с загрязненным воздухом
• Более здоровая окружающая среда
• Уравновешенное давление
• Предотвращает засорение систем грязью/пылью/плесенью

Улучшенный комфорт

• Избавление от холодных/горячих точек приведет к общему большему комфорту
• Для коммерческих объектов это приведет к повышению удовлетворенности, что равнозначно повышению производительности
• Регулятор влажности

Балансировка воздуха – это метод проверки системы отопления и охлаждения для выявления проблем, вызывающих неравномерный поток воздуха или отрицательное давление воздуха. Таким образом, каждая комната в вашем доме будет максимально комфортной с имеющимся у вас оборудованием.

Балансировка вашего центрального отопления минимизирует потребление энергии и выравнивает температуру в каждой комнате.

Чтобы проверить баланс воздуха, специалистам по вентиляции и кондиционирования необходимо проверить производительность вашей системы.

Что должен делать профессиональный техник Делать

 «Найдите тоннаж или теплопроизводительность, чтобы определить требуемый расход воздуха в системе. Разделите общий расход воздуха в системе, чтобы каждая комната получила свою долю. Это можно сделать с помощью руководства J или одного из нескольких методы оценки, включая расчет воздухообмена».

Это только начало, с которого должен начать эксперт по HVAC.

Вот отличная статья о том, как сбалансировать систему отопления, вентиляции и кондиционирования воздуха в жилых помещениях. Роб Фальке описывает действия по балансировке системы:

• собрать информацию о проекте
• проверить и запустить систему
• снять начальные показания расхода воздуха
• сравнить дизайн с реальными воздушными потоками

Технический специалист по воздуховодам проводит диагностические тесты ваших воздуховодов и других систем. Они запускают ТАБ — тестирование, настройку и балансировку.

Какие инструменты задействованы?

1. показания статического давления с помощью манометра
2. измерение выхода кондиционированного воздуха из приточных регистров с вытяжным колпаком
3. гигрометр, используемый для проверки температуры, влажности, притока и потери тепла

Дополнительный ресурс: Практический пример: семья Джонсов, процесс, проблемы и преимущества.

Балансировка воздушного потока в жилых помещениях: почему это важно при создании более комфортных домов. https://www.achrnews.com/articles/139940- Residential-air-flow-balancing-why-it-matters-in-creating-more-comfortable-homes

Заключение

В случае сомнений лучше всего получить профессиональное мнение специалиста по системам вентиляции и кондиционирования.

Некоторые советы по воздушному потоку просты и могут быть выполнены уже сегодня.

Какой совет вы собираетесь попробовать в первую очередь?

— проверить фильтр на чистоту?

— переставить мебель или купить дефлектор?

Дайте мне знать, оставьте мне комментарий ниже.

Приточная вентиляция в квартире и доме своими руками

Содержание статьи:

• О принудительной вентиляции
• Устройство принудительной вентиляции
• Выбор схемы принудительной вентиляции
• Расчет принудительной вентиляции
• Распределение воздуха
• Подбор оборудования для принудительной вентиляции
• Воздушный баланс
• Принудительная вентиляция своими руками
• Приточно-вытяжная вентиляция своими руками

Приточно-вытяжные вентиляционные установки эффективны, надежны и долговечны. Но! Они дорогие.

Поэтому многие домовладельцы, столкнувшись с нехваткой чистого воздуха в квартире, пытаются решить проблему самостоятельно. Строят приточно-вытяжную вентиляцию своими руками. На первый взгляд простая задача «как сделать принудительную вентиляцию» таит в себе множество хитростей. Недостаточно просто подобрать мощные вентиляторы и проложить незаметные воздуховоды. Требуется расчет всех элементов приточной вентиляции, их правильное размещение и компоновка.

О принудительной вентиляции

в частном доме вентиляционное оборудование обычно размещают на чердаке

Воздушный поток, создаваемый механизмами и подаваемый в помещение, называется системой принудительной вентиляции. По направлению движения воздуха это могут быть:

• приток;
выхлоп
• ;
• приточно-вытяжная.

Воздушным способом:

• с воздуховодами;
• без воздуховодов.

Многие владельцы квартир ограничиваются принудительной вентиляцией, когда подаваемый вентилятором воздух создает высокое давление. Это увеличивает вытеснение отработанного воздуха через централизованные вентиляционные каналы.

Еще одним способом улучшения воздухообмена является принудительная вытяжная вентиляция. Выходы вентиляционных каналов на кухне, в туалете и ванной оборудованы вытяжными вентиляторами. Они создают вакуум. Для восполнения нехватки воздух поступает в квартиру через форточки или воздухозаборные устройства.

На верхних этажах многоэтажных домов вышеперечисленные способы редко полностью удовлетворяют потребность в свежем воздухе.

Наиболее эффективная система принудительной приточно-вытяжной вентиляции. При этом как приток, так и отвод воздуха обеспечивают механизмы. Собрать его самостоятельно не так уж и сложно, особенно если воспользоваться нашими советами.

Устройство принудительной вентиляции

Вентилятор улитка очень мощный, но шумный

Устройство принудительной вентиляции в квартире или коттедже представляет собой совокупность элементов различного назначения, которые вместе выполняют одну задачу:

• Решетки воздухозаборные . Защищают воздуховоды от проникновения мышей, насекомых и мусора. Монтируется снаружи воздуховодов;
• Фильтры Очищают воздух от пыли, пуха. Особенно тонко осаждается даже пыльца растений. Существует множество модификаций фильтров различной формы и степени очистки;
• Воздушные клапаны. Требуется для внешней регулировки потока воздуха. В холодное время года они прикрывают систему от порывов ледяного ветра;
• Вентиляторы Создают постоянное давление воздуха в вентиляционных каналах;
• Звукопоглотители. Это материалы, поглощающие шум механизмов и аэродинамический шум в воздуховодах;
• Нагреватели. Подогрев приточного воздуха зимой;
• Вентиляционные каналы или воздуховоды — трубы, по которым движется воздух;
• Автоблокировка. Делая приточно-вытяжную вентиляцию в частном доме своими руками, как правило, этим узлом пренебрегают. Автоматика управляет системой, включает и выключает вентиляторы и нагреватели. Самые продвинутые модификации изменяют скорость вращения лопастей.

Выбор схемы принудительной вентиляции

1. Комбинированная. В такой системе принудительная тяга сочетается с естественной подачей воздуха или наоборот. Самый распространенный вентиляционный прибор в квартире или частном доме. Монтируется достаточно просто, особого ухода не требует. О недостатках мы уже говорили выше.
2. Принудительная вентиляция с охлаждением требует внедрения системы кондиционирования. Такое оборудование устанавливается сразу на стояк или частный дом, оно довольно дорогое и громоздкое.
3. Принудительная принудительная вентиляция воздух. Самый простой способ организовать это установить рекуператор. Это сэкономит затраты на электроэнергию за счет использования тепла отработанного воздуха. Минус — рекуператор достаточно дорогой.
4. Приточно-вытяжная вентиляция с рециркуляцией. Вытяжной воздух фильтруется, частично смешивается с уличным воздухом и возвращается в помещение. Такое устройство принудительной вентиляции довольно сложное, поэтому своими руками его в квартире берут только опытные мастера.

Расчет приточной вентиляции

компактная установка для приточной вентиляции

Задумавшись сделать приточно-вытяжную вентиляцию в частном доме своими руками, следует предварительно произвести расчеты. Для принудительной приточно-вытяжной вентиляции требуются достаточно сложные расчеты:

• Производительность;
• Мощность и количество вентиляторов;
• Уровень шума;
• Сечение воздуховодов;
• Мощность и типы вспомогательных устройств: обогреватели, рекуператоры.

Прежде чем делать принудительную вентиляцию, важно правильно провести расчеты.

Расчет кратности

Это одна из основных величин, используемых при расчете системы принудительной вентиляции. Кратность воздухообмена показывает, сколько раз должен измениться воздух в помещении за 1 час. Например, кратность «2» означает, что воздух меняется дважды в час.

Таблица кратностей воздуха по СНиП

Назначение помещения	Зимняя температура	Объем воздуха или кратность
		Выход
Спальня, гостиная	20	3 кубометра воздуха на 1 кв. метр жилой площади
Совместный санузел	25	25 кубометров в час
Туалет	18	25 кубометров в час
Ванная комната	25	25 кубометров в час
Кладовая	18	1,5 (кратность)

Расчет площади

Выбор сечения воздуховода

Такой расчет подойдет домашним мастерам, решившим собрать приточно-вытяжную вентиляцию частного дома или квартиры своими руками. Расчет приточной вентиляции усредненный для помещений высотой около 3 метров: расход воздуха на 1 кв. метр общей площади составляет 3 кубических метра в час.

Расчет площади вентиляционных каналов

Площадь сечения воздуховодов также очень важна для эффективной работы системы принудительной вентиляции. Размер и скорость отработанного воздуха влияют на размер поперечного сечения.

Теперь выбираем своими руками, какой тип вытяжки: принудительная или естественная, лучше для вентиляции. В первом случае скорость воздуха должна быть около 3,5 м/сек, во втором – около 1,5 м/сек.

Чтобы правильно подобрать площадь сечения воздуховодов, воспользуйтесь нашей таблицей.

Воздухораспределение

Эффективность приточной вентиляции квартиры, собранной своими руками, часто снижается из-за неграмотного воздухораспределения.

При грамотно спланированном воздухораспределении в доме или квартире не бывает «мертвых зон» со стоячим воздухом. Чем ниже скорость воздухообмена, тем выше вероятность этого явления.

Для притока в жилое помещение установите 2 приточных распределителя со стороны наружной стены, а 1 или 2 вытяжных в противоположной стене.

Лучшие воздухораспределители для системы принудительной вентиляции не только бесшумно подают воздух в помещение, но и незаметны. Самый простой распределитель – металлическая пластина, просверленная под «дуршлаг». Хорошо продуманный и рассчитанный, можно делать отверстия прямо в воздуховоде.

Приточные отверстия можно скрыть за шторами, под диваном или шкафом, между уровнями потолка. Вытяжные решетки должны располагаться как можно выше.

Соотношение притока и вытяжки зависит от характера помещения и образа жизни домочадцев. Например, в курилке вытяжной вентилятор должен быть мощнее приточного. Таким образом создается разрядка воздуха и дым не проникает в соседние помещения.

По такому же принципу рассчитывается вентиляция кухни и других помещений с повышенным уровнем влажности.

Подбор оборудования для принудительной вентиляции

Примерный набор комплектующих для вентиляции дома

Начиная делать приточно-вытяжную вентиляцию в частном доме своими руками, вы можете выбрать один из вариантов:

• Недорогие системы, собранные из разрозненных комплектующих;
• Усовершенствованная система принудительной вентиляции в квартире, часто содержащая рекуператор.

Большинство домашних мастеров с навыками останавливаются на втором варианте. Лучше переплатить за качественное оборудование и смонтировать его, сэкономив на установке.

Место установки

размещение вытяжных вентиляторов на кухне

Место для установки вентиляции должно быть как можно дальше от спален, детских и туалетных комнат.

Опции:

• Кухня;
• Прихожая
• Балкон.

Владельцам частных домов намного проще, у них еще есть мансарды. И соседи далеко.

Оборудование с хорошей звукоизоляцией практически не слышно за 2-мя закрытыми дверями.

Воздушный баланс

При расчете принудительной вентиляции следует поддерживать положительный баланс. Это означает, что объем приточного воздуха больше, чем объем отработанного воздуха.

Главное правило: воздух движется из чистых помещений (спальни, гостиные) в грязные (кухня, ванная).

Если в доме принято наглухо закрывать двери с плинтусами, нужно оборудовать их вентиляционными решетками. Тогда воздух сможет свободно циркулировать из комнаты в комнату.

В закрытых помещениях воздух подается и удаляется механически.

Соотношение притока и вытяжки в помещениях различного назначения.

Назначение помещения	Иннингс	Выход
Гостиная	200 м/ч	200
Спальня	250 куб.м/ч	200
Коридор	–	50
Кухня	100 м/ч	150
Совмещенный санузел	50 м/ч	автономный
Итого (минимум)	600 м/ч	600

Принудительная вентиляция своими руками

1. своими руками можно собрать вполне профессиональную систему вентиляции

   Для удобства сборки и крепления придется заменить стеклопакет, выходящий на балкон. Новый должен быть ниже на 20 см, а получившееся отверстие закрываем вставкой из ППУ.

2. Осторожно врежьте ниппель 125 в PUF. Если вы сделаете это правильно, вам даже не придется заклеивать место вставки.
3. В стороне от вставки из ППУ ставим фильтр ФВК или ФВ на 125. Клапаном воздуха будет служить окно на лоджии.
4. Соединяем фильтр с электронагревателем типа НК с помощью полужесткого шланга. Расстояние между фильтром и нагревателем может быть любым. Обогреватель следует размещать вдали от горючих поверхностей или изолировать его корпусом. Корпус может нагреваться до 70 градусов, и крышку придется периодически снимать.
5. На расстоянии 250 мм от электронагревателя закрепить вентилятор. Чтобы он работал бесшумно, вставьте в коробку и залейте монтажной пеной. Перед этим закрепите две секции воздуховода и предусмотрите электрическое соединение.
6. Далее в квартире крепим своими руками прямой воздуховод для принудительной вентиляции, где будет выравниваться поток воздуха, и устанавливаем глушитель. Достаточно будет и 60 см, но если место лучше 90 см. Общая длина собранной своими руками системы принудительной вентиляции составит около 150 см.
7. Подача воздуха в помещения будет осуществляться по воздуховодам, в которые врезаются решетки 10 х 15 см, не менее трех на всю систему принудительной вентиляции в квартире. При длине воздуховода более 5 м использовать оцинкованную трубу .
8. Автоматизируем систему принудительной вентиляции в квартире. Для этого по схеме подключаем регулятор температуры с помощью трехжильного кабеля. Все электрооборудование снабжено цепями, которые вам необходимо использовать. В средней части канала, не ближе 1,5 метра от электронагревателя, установлен канальный датчик температуры. Оборудование питается от стандартной электрической розетки.

Сделать приточно-вытяжную вентиляцию в доме, как видите, не так уж и сложно. Представленная нами схема подходит для двухкомнатной квартиры. Правильно сделанная приточная вентиляция будет работать при открытом окне или хорошей вытяжке. В качестве вытяжки достаточно смонтировать бытовой вентилятор с подачей равной приточному воздуху в вентиляционную решетку ванной комнаты.

Приточно-вытяжная вентиляция своими руками

Вытяжной вентилятор

Организовать приточно-вытяжную вентиляцию намного проще приточной.

Основой системы является вытяжной вентилятор. Самый удобный полуавтомат с гигрометром и таймером. Они включаются при повышенной влажности и выключаются через заданное время.

Вентилятор устанавливается на выходе из вентиляционного канала в туалете или ванной и крепится к стене дюбелями или шурупами. В распределительную коробку подведен провод, в удобном месте установлен выключатель.

Кабель можно проложить в специально выдолбленном в стене углублении или накрыть пластиковой коробкой.

Подключить вентилятор к сети очень просто, схема прилагается к устройству. Если вентилятор установлен во влажном помещении, соединения фиксируются клеммами, а не скручиваются.

Видео как сделать приточно-вытяжную вентиляцию в ванной своими руками:

Вентиляция | Сделай сам | The Guardian

Эко-архитекторы помешаны на вентиляции, и не зря — она является ключом как к комфорту, так и к энергосбережению. В большинстве домов сквозняки настолько велики, что их невозможно отапливать, или настолько хорошо загерметизированы, что воздух становится спертым и спертым. Хотя вы можете выбрать автоматизированную систему вентиляции и рекуперации тепла, я бы рекомендовал пассивную систему с как можно большим количеством регулируемых вентиляционных отверстий для управления потоком воздуха.

По мере того, как воздух нагревается, он поднимается вверх по дому, поэтому хитрость хорошей пассивной вентиляции заключается в том, чтобы позволить воздуху поступать на уровне земли и управлять его движением по каждой комнате дома по мере его подъема.

В нашем доме свежий воздух поступает через солнечную веранду или заднюю часть кухонного шкафа. Он поднимается вверх через задние спальни или из-под ванны, через переднюю спальню к мезонину, а затем выходит через ручейки в окнах в крыше.

Начнем с первого этажа. Многие люди, у которых есть веранды или зимние сады, открывают двери в солнечные дни, чтобы наполнить дом теплым воздухом. Проблема в том, что это также может привести к холодному воздуху вдоль пола. Лучше держать дверь закрытой и установить регулируемую вентиляцию на вершине крыши.

Таким образом, используя короткий кусок водосточной трубы, я соединил верхнюю часть солнечной веранды с пристройкой с вращающимся вентиляционным отверстием, которое обычно встраивается в окна. Огромным преимуществом ротационного вентилятора является то, что по вращению лопастей можно сразу увидеть, в каком направлении движется воздух. Если я вижу, что они двигаются против часовой стрелки, я знаю, что воздух высасывается из дома, и я закрываю вентиляцию. Другое место, куда поступает воздух, — это задняя часть кухонного шкафа. У нас нет места для кладовой, поэтому поступающий воздух создает прохладный шкаф, где мы можем хранить чатни, джемы, сыр и масло.

1. Я сделал 15-сантиметровое отверстие в стене и выровнял его, затем установил 20-сантиметровый регулируемый металлический вентиляционный клапан со стороны кухни и простую пластиковую вентиляционную крышку снаружи.

2. Оказавшись внутри птичника, воздух должен равномерно подниматься по комнатам. Чтобы воздух попадал в спальни наверху, я проделал 20-сантиметровое отверстие в стене в верхней части пристройки. Со стороны расширения они закрыты стандартным 25-сантиметровым решетчатым пластиковым вентиляционным отверстием, которое обычно используется на наружных стенах. Отверстие было зацементировано и обложено обрезками старого ковра с толстым ворсом, чтобы приглушить звук. Со стороны спальни я установил раздвижные регулируемые металлические форточки.

3. В ванной я навесил одну из панелей корпуса ванны, чтобы обеспечить желоб для белья в подсобное помещение внизу. Это удваивается как большое вентиляционное отверстие.

Все эти стратегии вентиляции сильно изменили ощущение дома. Летом они особенно важны. Мы склонны забывать о влиянии изменения климата на летние температуры.

Согрейте свой дом с помощью солнечной веранды…

Веранда – это ключевой элемент экореконструкции. Они обеспечивают промежуточное пространство между внутренним и внешним пространством, «ветровой вестибюль» и, при правильном размещении, солнцезащитную ловушку.

Солнечная веранда отличается от обычной веранды тремя особенностями:

1. Остекление размещено только на южных сторонах веранды: остальные стены сплошные.

2. Стена, обращенная к остеклению, является накопителем тепла и окрашена в темный цвет для поглощения солнечного света.

3. В верхней части крыльца есть вентиляционное отверстие или вентилятор для подачи теплого воздуха в дом.

Наше крыльцо находится на северо-восточной стороне дома, двери выходят прямо в сад. Сторона, обращенная на юго-восток, остеклена, а сторона на северо-запад – сплошная. Стекла были сняты с пары старых дверей внутреннего дворика — одна для крыши и одна для стены — и эти куски определили пропорции крыльца. С помощью нашего строителя Билла Фризелла мы построили раму из сосны 4х4, чтобы подогнать ее под стекло. Чтобы избежать гниения, вертикальные бревна опираются на небольшие обрезки влагонепроницаемой мембраны поверх приподнятого блока. Крыша остеклена с южной стороны и фанерная с северной, обработана атмосферостойкой палубной краской.

Стена напротив крыльца заполнена самыми легкими блоками из вспененного бетона, хотя подойдет любая легкая засыпка. Внутри он окрашен в темно-синий цвет, который хорошо работает как цвет и как аккумулятор тепла. Стену решили не утеплять, а запасные обрезки пенопласта подложили под фанерную крышу. В середине фронтона с обеих сторон мы установили два вентиляционных отверстия: одно со стороны сада открывается летом для выпуска избыточного тепла, а вентиляционное отверстие со стороны дома открывается в холодные дни, чтобы впустить теплый воздух в дом. .

И это работает? Абсолютно. Это дом для нашей коллекции кактусов, и здесь есть кресло для загара. Но если бы я делал это снова, я бы сделал это по-другому: в моем идеальном дизайне все остекление находится на вертикальной стене, а остекление практически отсутствует на крыше. чтобы летом не перегреваться.

Козы и сода: NPR

Открытие окна может помочь снизить риск передачи COVID в помещении. Танишка Р./НПР скрыть заголовок

переключить заголовок

Танишка Р. /НПР

Открытие окна может помочь снизить риск передачи COVID в помещении.

Танишка Р./НПР

Мы регулярно отвечаем на часто задаваемые вопросы о жизни во время кризиса с коронавирусом. Если у вас есть вопрос, который вы хотели бы, чтобы мы рассмотрели для будущего сообщения, напишите нам по адресу [email protected] с темой: «Еженедельные вопросы о коронавирусе». См. архив часто задаваемых вопросов здесь .

За последние два года мы все прошли ускоренный курс по предотвращению респираторных инфекций.

И мы узнали, что чистый воздух — через вентиляцию (т. е. поток свежего воздуха через открытые окна и двери) и фильтрацию (удаление частиц из воздуха с помощью фильтрующего устройства) — действительно важен для предотвращения COVID и других респираторных заболеваний. Это то, что многие эксперты знали все это время. Теперь общественность подхватывает.

«Большую часть воздуха, которым мы дышим в течение жизни, мы дышим в помещении», — говорит Ричард Корси, декан Инженерного колледжа Дэвиса Калифорнийского университета. А вирусные частицы могут задерживаться в воздухе непроветриваемых помещений, увеличивая шансы заболеть.

Конечно, эти частицы не видны. «Если бы люди могли видеть COVID в воздухе, было бы гораздо логичнее, что вам нужно сделать, это очистить воздух в вашем доме, заменить воздух, впустить свежий воздух, улучшить вентиляцию, чтобы у вас не было много воздуха висит там, где другие люди могут вдохнуть его и заразиться», — говорит Абраар Каран, врач-инфекционист из Стэнфордского университета.

Итак, что вы как личность можете сделать дома, на работе, в школе, в спортзале, чтобы сделать воздух чище и безопаснее?

Вот что мы спросили у трех экспертов.

Каков самый простой способ улучшить вентиляцию?

«Просто направьте больше воздуха в сам дом», — говорит Каран.

Открывайте окна, если можете, говорит Линси Марр, профессор гражданской и экологической инженерии в Технологическом институте Вирджинии. «Особенно, если вы можете открыть их на противоположных сторонах комнаты, чтобы получить перекрестную вентиляцию — воздух входит в одну и выходит из другой».

Даже если вы не можете открыть все окна или не можете открыть их полностью, взламывание окон все равно очень полезно. «Они не обязательно должны быть широко открыты», — говорит Марр.

Также помогает открытие дверей в магазинах и спортзалах.

Марр работала с владельцем местного спортзала над улучшением вентиляции в начале пандемии. В спортзале не было центрального кондиционера, поэтому нельзя было полагаться на фильтрацию. Самым простым вариантом было открыть двери. «Я прикинул, какую выгоду мы получим от открытия дверей, и это было очень много, поэтому мы держали их открытыми всю зиму», — говорит Марр.

И в спортзале не было известно о передаче вируса, говорит Марр, который консультировал учреждение и следил за развитием ситуации с COVID. По ее словам, даже когда сотрудники подхватывали вирус из других мест, похоже, они не передавали его на работе.

Как улучшить домашнюю систему фильтрации?

Если у вас есть система HVAC — принудительное воздушное отопление/охлаждение/вентиляция — вы можете сделать две основные вещи: включить вентилятор больше и обновить фильтр, чтобы улавливать больше вирусных частиц. Каждая система HVAC имеет сменные фильтры, которые задерживают аллергены и пыль в воздухе, а также вирусные частицы.

Системы HVAC обычно не обеспечивают циркуляцию воздуха круглосуточно и без выходных, а работают только часть времени — когда температура в помещении падает или повышается.

Чтобы убедиться, что воздух фильтруется через систему HVAC, «если можете, включите вентилятор постоянно», — говорит Корси.

Когда окна открыты, вы также можете включить другие вентиляторы, такие как вытяжные вентиляторы в ванной и на кухне, чтобы «помогать втягивать чистый воздух снаружи и вымывать вирус», — говорит Марр. Да, они могут быть шумными, но они могут создать некоторый воздушный поток, вытягивая воздух к потолку и из комнаты.

Но когда окна закрыты, большинство домашних систем отопления, вентиляции и кондиционирования воздуха просто рециркулируют тот же самый воздух в помещении, и стандартные фильтры, которые вы используете, могут быть неэффективны для улавливания крошечных вирусных частиц. Таким образом, вы также можете рассмотреть возможность замены этих фильтров более качественными вариантами, такими как фильтр с минимальным отчетным значением эффективности (MERV) 13.

«Если вы можете установить фильтр MERV-13 в свою систему непрерывно циркулирует, тогда вы удалите много аэрозольных частиц», — говорит Корси.

Большинство школьных вентиляционных систем также можно модернизировать до фильтров МЭРВ-13, говорит он.

Но, предупреждает он, не все системы могут работать с более эффективными фильтрами, так что неплохо было бы, чтобы вашу систему проверил специалист по HVAC. Вы же не хотите, чтобы вся ваша система вышла из строя из-за того, что она слишком напрягается, пытаясь пропустить воздух через несовместимые фильтры.

HEPA — это еще один вид фильтров, которые даже более эффективно удаляют вирусы из воздуха, но большинство домашних систем ОВКВ не работают с HEPA-фильтрами. Однако вы можете приобрести портативный очиститель воздуха HEPA.

Помогут ли портативные очистители?

«Если на нем написано HEPA, то он будет фильтровать более 99% проходящего через него воздуха», — говорит Марр. «В общем, цена зависит от размера с точки зрения того, сколько воздуха проходит через него». Это означает, что чем больше устройство, тем дороже оно стоит.

Очень важно найти устройство подходящего размера, чтобы очистить воздух в помещении за час или два. «Существует большая разница между устройством за 50 долларов, которое может очистить воздух в туалете за разумное время, и устройством гораздо большего размера, которое, вероятно, стоит 200 или 300 долларов и может очистить воздух в спальне за разумное время. — говорит Марр.

Но, по ее словам, есть и более дешевые варианты: например, самодельная система, включающая простой коробчатый вентилятор — портативная модель, которая обычно имеет квадратную форму, имеет пропеллерную лопасть и часто может поместиться в окне — и MERV -13 фильтров. По словам Марра, это «на самом деле во многих случаях более эффективно», чем дорогие установки HEPA.

Известный как коробка Corsi-Rosenthal в честь своих создателей, этот фильтр своими руками сделать легко и недорого: вы создаете квадратную форму с четырьмя фильтрами, образующими четыре стороны, и вентилятором, направленным вверх к потолку, приклеенным клейкой лентой сверху . К низу приклеен кусок картона, и самодельный очиститель воздуха можно поставить куда угодно, куда поместится более дорогой очиститель.

Каран согласился. «Коробка Corsi-Rosenthal — это, по сути, очень недорогой способ улучшить вентиляцию».

Корси тоже согласился — и только отчасти потому, что он был одним из изобретателей. Когда он впервые обрисовал эту идею в начале пандемии, он подумал, что это может быть более экономичный способ предложить некоторую фильтрацию воздуха. И это так — материалы стоят от 80 до 100 долларов.

«Но я также не представлял себе, насколько невероятно эффективной она окажется, — говорит Корси.

Согласно исследованию, проведенному другими исследователями, коробки могут быть в 2,5 раза эффективнее, чем установка HEPA-фильтрации за 300 долларов.

Независимо от того, с какой портативной системой фильтрации вы работаете, убедитесь, что вы расположили ее аккуратно. Не ставьте устройство в угол, где он может просто рециркулировать тот же воздух. По той же причине держите очиститель на расстоянии около фута от стены.

Для больших комнат хорошей идеей может быть установка двух или более блоков, говорит Корси, и вы можете разместить их через комнату друг от друга, чтобы весь воздух в комнате хорошо фильтровался.

А как насчет этих маленьких воздушных фильтров дорожного размера? Любая польза?

Возможно, вы видели маленькие очистители HEPA размером с бутылку с водой, которые можно положить в сумочку или рюкзак. Но действительно ли помогают эти маленькие устройства?

«Они должны, и вы захотите направить поток воздуха», — говорит Марр. «Это может очистить небольшую площадь от небольшого количества воздуха».

Только убедитесь, что вы расположили поток чистого воздуха как можно ближе к лицу, поставив его на стол или стол перед собой.

«Если вы используете их так, что воздух находится прямо перед вами, когда вы работаете за своим столом, и он направляет воздух вверх к вашему лицу, это может снизить концентрацию аэрозолей при дыхании», — говорит Корси. «Я бы не стал преувеличивать их пользу, но некоторая польза может быть».

Такие очистители, которые стоят от 30 до 50 долларов, могут добавить еще один уровень защиты, пока вы путешествуете, обедаете в ресторане, идете на работу или в школу.

Должен ли я купить монитор CO2, чтобы проверить, насколько хороша вентиляция в разных местах, где я бываю?

«Если вы очень осторожный человек, то это может быть хорошим инструментом, который поможет вам оценить риск в различных областях», — говорит Марр.

Мониторы CO2 измеряют количество углекислого газа в воздухе. Они не могут сказать, сколько COVID в воздухе, но если в помещении много CO2, то оно плохо проветривается.

«Если показания CO2 ниже 1000, это очень хорошо. Все, что выше этого, является предупреждающим признаком того, что помещение плохо проветривается. При высоких показателях вы вдыхаете много «выдыхаемого воздуха других людей» — как питье обратной промывки , — говорит Марр — хороший способ сказать, что вы пьете чужую слюну, разделяя выпивку. циркулируют в сообществе.0003

«Я не большой поклонник использования мониторов CO2 для очень специфического анализа, — говорит Корси. «Они не точны». Но, по его словам, они очень полезны для того, чтобы сообщать вам, когда качество воздуха очень хорошее или очень плохое.

Означает ли улучшение вентиляции, что я могу не носить маску?

Улучшение качества воздуха означает, что у вас меньше шансов заболеть, потому что в воздухе меньше вирусов. Но это не на 100% эффективно.

Все эксперты сошлись во мнении, что ношение маски — один из наиболее эффективных способов еще больше снизить шансы заболеть или, если вы заболели, передать вирус.

Это означает, что вы должны продолжать носить маску в закрытых общественных местах, когда число случаев заболевания высоко, как сейчас в США.

И если вы больны или кто-то из ваших домочадцев болен, ношение маски может предотвратить передачу вируса даже дома.

«Если у вас есть кто-то, кто болен, то вы хотите попробовать, если это разумно, заставить его носить маску, потому что это в первую очередь уменьшит количество [вируса], попадающего в воздух», — говорит Марр. . И это хорошая идея — маскироваться, когда вы находитесь рядом с ними, чтобы защитить себя.

Если член семьи заболеет, защитит ли меня хорошая вентиляция от заражения COVID?

Да! Это может потребовать небольшой работы, но остановить передачу инфекции в домашних условиях можно.

Будучи врачом-инфекционистом, Каран видел много пациентов, заболевших дома от других членов семьи. «Это единственное, с чем нам сейчас очень тяжело», — сказал он.

Но «Я знаю, что есть способы сделать дом безопаснее — я сам это сделал», — говорит Каран.

Все советы, которые дают здесь эксперты, особенно важны для предотвращения распространения случаев заболевания дома: откройте окна, включите вентилятор, выдувающий воздух из окон, носите маски для контроля источника, улучшите фильтрацию воздуха.

В комнате больного старайтесь держать дверь закрытой и смотрите на вентилятор, чтобы выдуть окно, чтобы «то, что они излучают в свою комнату, не попадало обратно в остальную часть дома под дверью и чтобы что-то в этом роде», — говорит Корси. «Это на самом деле поможет другим в доме не заразиться».

Должен ли я настаивать на улучшении качества воздуха в общественных местах?

Иногда вы будете находиться в местах, где вы не можете контролировать качество воздуха, например, на работе, в школе, в ресторане или на предприятии.

Но не помешает спросить, как такие места улучшили качество воздуха. Например, если вы беспокоитесь о том, что ваш ребенок вернется в школу осенью, вы можете поговорить с учителем об открытии окон или использовании портативного воздушного фильтра.

«Мы должны возложить ответственность на бизнес, а затем на правительство», — говорит Каран, чтобы убедиться, что они модернизируют вентиляцию и устанавливают новые стандарты качества воздуха в помещениях.

«Дело не только в COVID, — говорит он. Очистка воздуха может уменьшить количество других респираторных вирусов, таких как грипп и РСВ, а также плесени и аллергенов.

Легко отказаться от мер предосторожности против COVID, думая, что это лучшее, что мы можем сделать. Но «люди должны услышать, что есть способ решить эту проблему», — говорит Каран.

«Мы не собираемся уничтожать COVID. Но мы можем значительно снизить передачу COVID».

Его вердикт: «Вентиляция — это путь вперед».

Мелоди Шрайбер (@m_scribe) — журналист и редактор журнала « Чего мы не ожидали: личные истории о преждевременных родах».

Как сделать шумные воздуховоды тихими

Представьте, что сейчас тихий полдень, и вы в своем доме. Ты падаешь на диван. Ты включишь какую-нибудь мелодию — что-нибудь мягкое — и расслабишься. Может быть, вы, наконец, откроете ту новую книгу, которую давно собирались прочитать.

Но как только вы нажмете кнопку воспроизведения и откроете книгу — ура! Кондиционер с ревом оживает.

Теперь вы едва слышите свою музыку. Вам придется увеличить громкость. И хотя вы хотели бы сосредоточиться на своей книге, вы не можете. Вы беспокоитесь, что можете не услышать дверной звонок, если он позвонит. Или ваш телефон, если он вибрирует на прилавке.

Все было хорошо, пока не включился кондиционер. Теперь эти шумные воздуховоды нарушают ваше одиночество.

За исключением того, что это могут быть не ваши воздуховоды. Это может быть что-то еще.

Воздуховоды сами по себе не производят большого шума. Воздух, проходящий через них, создает шум, и множество факторов могут сделать движение воздуха более (или менее) слышимым.

Прежде чем перейти к деталям воздуховодов и уровням шума, давайте рассмотрим некоторые основы снижения шума. Если воздух, проходящий через вашу систему, создает много шума, в первую очередь необходимо проверить:

• Закрытые вентиляционные заслонки: Одна закрытая заслонка, вероятно, не будет иметь большого значения, но закрытие нескольких заслонок одновременно может система шумнее. Закрытие вентиляционных отверстий на самом деле создает чрезмерную нагрузку на ваше оборудование HVAC. Это хорошая идея держать их все открытыми, с шумом или без шума.
• Провисшие или согнутые гибкие воздуховоды: Если гибкие воздуховоды установлены неправильно, они могут провиснуть или погнуться. Эти прогибы и изгибы могут затруднить движение воздуха в вашей системе, что может увеличить статическое давление и создать шум.
• Грязные воздушные фильтры или воздуховоды: Со временем пыль и грязь, скопившиеся на ваших воздушных фильтрах и внутри воздуховодов, затрудняют движение воздуха вашим оборудованием. Это также может сделать систему более шумной. Решение состоит в том, чтобы регулярно чистить или заменять фильтр и очищать воздуховоды, если они начинают препятствовать потоку воздуха.

Если у вас возникли проблемы с шумом в воздуховоде в вашем доме в районе Атланты, наша команда может диагностировать проблему и предложить вам наилучшее решение.

Свяжитесь с нами сегодня

Если вы проверили все эти вещи и устранили проблемы, ваши воздуховоды могут показаться не такими шумными. Но если это так, и вы хотите сделать свою систему тише, вы можете предпринять некоторые дополнительные шаги.

Высокое статическое давление делает поток воздуха более слышимым.

Мы уже писали о статическом давлении. В каждой системе они есть, но во многих системах их слишком много. Когда статическое давление слишком высокое, это означает, что ваши воздуховоды не могут адекватно вместить объем воздуха, который ваше оборудование пытается пропустить через них.

И когда объем воздуха превышает то, на что рассчитаны ваши воздуховоды, возникает шум.

Распространенной проблемой является высокое статическое давление. Хотя каждый дом уникален и требует уникального решения, вот некоторые из наиболее распространенных решений проблемы воздушного шума, возникающего из-за «высокого статического электричества»:

• Отрегулируйте скорость вентилятора. Ваш воздуходувка или вентилятор печи должны быть настроены на подачу надлежащего расхода воздуха на тонну. Теоретически ваш установщик HVAC правильно настроил его во время установки. В действительности не все установки идеальны, и многие вентиляторы настроены на слишком высокую скорость. Часто можно выбрать более низкую скорость вращения вентилятора, что уменьшит статическое давление, а также воздушный шум. Это исправление работает только тогда, когда скорость вращения вентилятора изначально была слишком высокой. Снижение скорости при правильной настройке системы может привести к недостатку воздушного потока по всему дому.
• Добавить воздуховод. Иногда оборудование имеет правильный размер, но воздуховоды слишком малы для того, чтобы вместить объем воздуха. Когда это так — и это общая проблема! — увеличение воздуховодов может снизить статическое давление и сделать вашу систему тише. Обычно мы устанавливаем воздуховоды большего размера в доступной зоне вокруг вашего вентилятора или печи и часто можем увеличить размер ваших обратных и подающих камер.
• Добавьте обводной канал. Если у вас есть несколько зон в одной системе, иногда можно добавить обводной канал, который сбрасывает давление в системе и снижает уровень шума.
• Добавить или расширить решетки и регистры. По нашему опыту, в большинстве домов не хватает возвратного воздуха. Добавление новых возвратов или увеличение размера существующей решетки — это один из способов снизить статическое давление и помочь вашей системе перемещать воздух. Это также может уменьшить шум. Когда это возможно (и когда это имеет смысл), мы также можем подключить новые регистры подачи к вашей системе воздуховодов или увеличить размер существующих регистров подачи.
• Замените существующие регистры и решетки высокоскоростными моделями. Иногда в громком воздушном шуме виноваты тип регистров и решеток. Замена их на «высокоскоростные» альтернативы может обеспечить больший воздушный поток и более низкое статическое давление.

Еще один способ уменьшить шум воздушного потока: установите вентилятор с регулируемой скоростью

Если пришло время заменить вашу систему HVAC, вам повезло! Если вы выберете новую систему с вентилятором с регулируемой скоростью, он почти наверняка будет тише стандартного вентилятора, который вы заменяете.

Это потому, что вентиляторы с регулируемой скоростью вращения или вентиляторы печи обычно работают на низкой скорости, циркулируя воздух по всему дому более равномерно, чем старые системы включения/выключения, к которым вы, вероятно, привыкли. Скорость вентилятора варьируется в зависимости от нагрузки на охлаждение или обогрев, но большую часть времени вентилятор работает на более низких скоростях.

А так как через ваши воздуховоды проходит меньше воздуха, то и уровень шума ниже, иногда значительно.

Вы по-прежнему будете знать, что ваша система работает. В конце концов, довольно очевидно, удобно вам или нет! Но вы можете не услышать, как он работает, если не встанете под кассой и не послушаете. В некоторых системах воздуходувки с регулируемой скоростью действительно такие тихие!

Несколько слов о жестких трубах и гибких воздуховодах

При прочих равных воздуховоды из жестких труб более шумные, чем гибкие воздуховоды. Воздух, движущийся по металлу, просто… громче. По сравнению с гибкими воздуховодами, не имеющими препятствий, перегибов или изгибов, вы, вероятно, услышите больше шума в жестких воздуховодах.

Воздуховоды из твердых труб меньше подвержены перегибам и изгибам, поэтому они обычно лучше пропускают воздух. Гибкий воздуховод так же, как и , склонен к изгибам и изгибам, поэтому он создает больше точек отказа для воздушного потока.

По сути, гибкие воздуховоды = меньше шума и возможных проблем с потоком воздуха, а жесткие воздуховоды = больше шума и меньше проблем с потоком воздуха. Это компромисс.

Это не значит, что твердые воздуховоды всегда шумят. Предполагая, что они подходят по размеру для вашего дома и вашей системы, вы, вероятно, услышите минимальный шум от полностью жестких воздуховодов. Если у вас есть воздуходувка с регулируемой скоростью, это определенно случай.

Просто имейте в виду, что воздуховоды из жестких труб производят больше шума, чем их гибкие аналоги. Не всегда, но обычно.

Еще есть «проблема» с центральным возвратом.

Вот еще одна ситуация, когда системная инфраструктура затрудняет снижение уровня шума: дома с одним центральным возвратом. Вы видите их в небольших домах, таких как квартиры.

В таких домах строители иногда устанавливают печь или воздухораспределитель прямо на обратке, которая соединяется с центральной обраткой, или, иногда, отверстие в стене с решеткой на другой стороне. Даже при наличии оборудования с регулируемой скоростью может быть сложно обеспечить тишину этих систем, так как двигатель вентилятора работает на 9 оборотов.0408 тут же и остается минимум места для дополнительных воздуховодов.

Проблема связана с пространством и дизайном. Если есть достаточно места для добавления воздуховодов или перестановки компонентов системы, это может помочь с шумом. Другие проблемы с пространством / дизайном включают установку кондиционера сразу за стеной спальни или печь, которая не была установлена ​​на резиновых прокладках.

Иногда эти проблемы можно решить. Но не всегда.

Шумные воздуховоды почти всегда являются признаком более серьезной проблемы

Мы только что заняли много места, обсуждая статическое давление, размеры оборудования HVAC и качество монтажа воздуховодов — все это в статье о шуме воздушного потока! Это потому, что сам шум обычно не является проблемой. Вам нужно починить то, что вызывает шум.

После проверки закрытых вентиляционных отверстий и устранения перегиба или провисания гибкого воздуховода лучше всего обратиться к специалисту по HVAC для измерения статического давления в вашей системе.
