Светильник своими руками фото из светодиодной ленты – как самому сделать лампу из диодной ленты для подключения к сети 12 и 220 в, что понадобится для изготовления, инструкция по сборке и установке

Содержание

фото и видео-инструкция как переделать люминисцентную лампу в светодиодную

Популярность светодиодных светильников настолько высока, что мастера не обошли ее своим вниманием. На просторах интернета сегодня можно найти огромное количество схем, с помощью которых можно ответить на вопрос, как сделать светодиодный светильник своими руками? И как показала практика, самый простой из всех вариант – это использование в светильнике светодиодной ленты. Конечно, лента чаще всего используется для декоративной подсветки, но если правильно провести расчеты яркости освещения и количества светодиодов, то из нее можно сделать неплохой светильник для зонального освещения. К примеру, для рабочего стола. Поэтому рассмотрим один из вариантов, который нам показался не очень сложным.

Схема светодиодного светильника своими рукамиСхема светодиодного светильника своими руками

Для этого вам потребуется неисправный люминесцентный светильник. Как показывает практика, у него чаще всего выходит из строя электронный пускорегулирующий аппарат, а короче ЭПРА. Так вот все время менять ЭПРА на новый – денег не оберешься. Поэтому из этого источника света легко можно сделать светильник на светодиодной ленте.

Выбор светодиодной ленты

Итак, длина люминесцентного светильника 30 см, потребляемая мощность 8 Вт. Для того чтобы яркость света была достаточной, чтобы нормально работать за письменным столом, необходимо правильно подобрать саму ленту.

  • Во-первых, необходимо отметить, что светодиодная лента – это, по сути, плато гибкого типа, на котором установлены светодиоды и резисторы (токоограничивающие).
  • Во-вторых, обратите внимание на ее технические характеристики, особенно это касается яркости горения диодов. Оптимальный вариант: 780-900 Lm/м.
  • В-третьих, подогнать под размер светильника саму ленту не проблема. Она подрезается по участкам, которые на ней обозначены. В других местах резать нельзя.
  • В-четвертых, на обратной стороне ленты нанесен клеящийся слой, так что закрепить ее на поверхности светильника будет просто.
Место для отрезания светодиодной лентыМесто для отрезания светодиодной ленты

Сборка светильника

В первую очередь необходимо из светильника удалить плато ЭПРА. Затем на него наклеиваются отрезки светодиодной ленты. В данном случае количество наклеиваемых рядов может быть разным, к примеру, шесть рядов по три диода в каждом с поперечной установкой. Вариации установки могут быть разными, главное – точно соблюсти мощность необходимого свечения.

Блок питания

На этом элементе нового светильника необходимо остановиться более подробно, потому что светодиодная лента на блоке питания люминесцентной лампы работать не будет. Все дело в том, что для светодиодной ленты необходима стабилизация напряжения и тока. Если этого не сделать, то диоды будут перегреваться, и в конечном итоге просто перегорят.

В нашем случае оптимальный вариант – это блок питания без трансформатора, но с балластным конденсатором. Вот схема блока питания снизу.

Блок питания с балластным конденсаторомБлок питания с балластным конденсатором

В этой схеме C1 – это тот самый балластный конденсатор, который гасит сетевое напряжение 220 вольт. После него ток подается на диодный выпрямитель VD1-VD4. После этого постоянное напряжение подается на фильтр C2. Чтобы конденсаторы быстро разряжались, в схему установлено два резистора R2 для C1, R3 для C2. Резистор R1 – это своеобразный ограничитель сетевого напряжения, а диод VD5 – это защита от перенапряжения выходного тока, которое составляет максимум 12 вольт (это на случай, если произошел обрыв светодиодной ленты).

Самый главный элемент в этой электрической сети – конденсатор C1. Здесь важно точно подобрать его по необходимым параметрам емкости. Не стоит для этого пользоваться сложными формулами. Просто найдите в интернете калькулятор, с помощью которого вы точно проведете расчет. Правда, для этого понадобится одна вводная информация: сила тока на отрезке светодиодной ленты. Обычно это указывается в паспорте изделия.

Но учитывайте тот момент, что в сопроводительных документах указывается максимальный параметр тока, поэтому не стоит его принимать, как основной. К примеру, ток в 150 мА будет нормальным для нового светильника длиною 30 см. При этом светодиоды нагреваться не будут, а яркость свечения будет достаточной.

Блок питания для светодиодной лентыБлок питания для светодиодной ленты

Попробуйте ввести в калькулятор наши данные, вы получите показатель емкости конденсатора – 2,08 мкФ. Округляем его до стандартного – 2,2 мкФ, который будет выдерживать напряжение до 400 вольт.

Внимание! Собранный по этой схеме блок питания является бестрансформаторным. Поэтому всю схему надо установить в специальный корпус, который не пропускает электрического тока, к примеру, в пластмассовый. Плюс ко всему рекомендуется придерживаться строго всех правил техники безопасности. Нельзя соприкасаться во время работы светильника с токоведущими частями блока.

ЭПРА

Постоянно выходящий из строя ЭПРА выбрасывать не надо. Его необходимо проверить на исправность. Здесь важно, чтобы был цел диодный мост, все остальные детали можно убрать.

А вот теперь необходимо проверить блок питание и плато на предмет корректной работы. Просто к блоку надо подсоединить светодиодную ленту, включить его в розетку и проверить, как работают светодиоды. Если вас все устраивает, то можно устанавливать блок питание в корпус светильника и делать капитальное соединение всех его частей между собой.

Заключение по теме

Как видите, собрать светодиодный светильник своими руками не проблема, если вы немного разбираетесь в электрических элементах и владеете навыками работы с паяльником. Конечно, это не единственная схема. Можно сделать светильник из обычной энергосберегающей лампы, или люстры, где использовались лампы накаливания. Главное – правильно собрать блок питания, подгоняя его под напряжение 12 вольт и силу тока отрезка светодиодной ленты.

20 идей для создания светильников своими руками

В этой статье мы вас вдохновим различными идеями для создания светильников своими руками. И главное, предложим источники света, которые легко и удобно оформить в самые необычные дизайнерские решения. Вам не нужно будет думать, где найти светодиоды, платформу для наклеивания их, паять провода и делать другие технические вещи. Мы уже подумали за вас и освобождаем вам время для фантазий и светлых идей оформления светильника!

Своими руками из дерева, металла, ткани, бумаги, пластика или ниток реализуют невероятные замыслы. Пример создания светильника из пластмассовых стаканчиков:

светильник своими руками из бумажных стаканчиков

Светильник напольный своими руками из бумажных стаканчиков и гирлянды.

Настольный светодиодный светильник своими руками из картона

Настольный светодиодный светильник своими руками из картона. Внутри спрятана led лампочка.

Потолочный светильник под старину своими руками

Потолочный светильник своими руками под старину.

Светильник для потолка своими руками из дерева и металлических терок

Светильник для потолка своими руками из дерева и металлических терок.

Настенный светильник своими руками из бумаги оригами

Настенный светодиодный светильник своими руками из бумаги (оригами).



Настенный светильник из фанеры своими руками

Настенный LED светильник из фанеры.

Применение декоративных самодельных светильников

Самодельные светильники  отлично выполняют роль декоративного освещения. Их редко используют для основного освещения. Для изготовления используются материалы плохо пропускающие свет, а источники света ограничены размером или мощностью. Чтобы избежать повреждения конструкции, в качестве источника света рекомендуется использовать слабо нагревающиеся светодиодные лампы или ленты, которые, в отличии от ламп накаливания, угрозы возгорания не несут.

Самодельные светильники в качестве основного освещения

В качестве основного освещения самодельные светильники все чаще используются благодаря технологичным, мощным и безопасным источникам света.

светодиодный самодельный светильник на основе светодиодной панели армстронг 595х595

Самодельный светильник на основе светодиодного светильника Армстронг 595х595.

самодельный-светодиодный-светильник

Светодиодный светильник для основного освещения.

светильник потолочный своими руками из бумаги

Лампа потолочная своими руками из бумаги. светодиодные матрицы OPPLE безопасны как источник света в данной конструкции, так как не нагревается.

Как сделать своими руками светодиодный светильник?

Например, тонкие (5 мм) светодиодные светильники 600х600 (система армстронг) можно взять в качестве основы.

Светодиодная панель армстронг Slim Panel EcoMax II OPPLE

Светодиодная панель Армстронг Slim Panel EcoMax II OPPLE

светодиодный самодельный светильник на основе светодиодной панели армстронг 600х600

Светодиодный самодельный светильник на основе светодиодной панели Армстронг 600х600.

Мощной альтернативой стали светодиодные модули для изготовления светильников своими руками из подручных средств. Множество размеров и форм позволяет создавать напольные, настенные, потолочные или подвесные светильники необычного дизайна и высокой мощности. Используется для ремонта старого светильника или для разработки своей собственной уникальной световой конструкции.

Светодиодные модули OPPLE led module

Светодиодные модули OPPLE Led Module для ремонта и замены старой лампы или создания своими руками нового светильника.

светодиодный модуль матрица с пультом дистанционного управления и изменяемое температурой света

Модуль из светодиодов с регулировкой температуры света и пультом дистанционного управления.

Драйвер и вся необходимая электроника уже встроены в светодиодные матрицы OPPLE. В отличие от светодиодных лент, матрица (модуль) подключаются напрямую к сети 220 вольт.  Светодиодный модуль OPPLE компактен в размерах, имеет продуманное охлаждение, а каждый светодиод на нём оснащен собственной линзой для наиболее равномерного распределения света.

Светораспределение в светодиодном модуле OPPLE

Линза на каждом светодиоде для наиболее равномерного распределения света.

Маленький модуль на 12 Вт (аналог 95 Вт) подходит для декоративных самодельных светильников:

декоративный светодиодный светильник из дерева под старину

Декоративный светодиодный светильник из дерева под старину.

светильник потолочный своими руками из бумаги оригами кусудама

Светильник подвесной своими руками из бумаги (оригами кусудама).

Для самых ярких решений разработан модуль на 80 Вт (аналог 600 Вт) с пультом дистанционного управления, регулировкой яркости (встроенный диммер) и изменяемой температурой света от теплого света (3000 К) до холодного (6000 К).

Светодиодный светильник своими руками с пультом Ceiling Module LED OPPLE 64W

светодиодный светильник с своими руками с регулировкой яркости и пультом дистанционного управления

Как сделать из подручных материалов яркий светодиодный светильник с пультом управления, регулировкой яркости и температуры света от теплого до холодного.

Оригинальные светильники стало возможно сделать технологичными и еще более необычными благодаря различным световым настройкам. Теперь можно играть температурой света (от желтого до белого) и регулировать яркость света.

Важно, что у светодиодных модулей OPPLE продуманная система охлаждения и они почти не нагреваются. Это даёт возможность создавать дизайнерские решения из любимых материалов: светильники из дерева, подвесные светильники из бумаги, настенные светильники из фанеры, напольные из подручных материалов. Теперь как никогда просто создавать своими руками самодельные LED светильники.

светодиодный модуль opple замена кольцевой люминесцентной лампы 18 ватт вид сбоку

Светодиодный модуль OPPLE.

настольный светильник из дерева своими руками

Настольная лампа (ночник) из дерева (фанеры) своими руками.

самодельный светодиодный светильник из бумаги

Самодельный светодиодный (ЛЕД) светильник из бумаги.

Потолочный подвесной светильник в стиле лофт своими руками из дерева

Потолочный подвесной светильник в стиле лофт сделанный своими руками.

накладной светильник самодельный из ткани

Накладная лампа самодельная из ткани.

Идея самодельного светильника из перьев

Идея самодельного LED светильника из перьев.

как сделать кованый светильник своими руками

Как сделать кованый светильник своими руками.

Выберите свой светодиодный модуль для самодельного светильника

Когда готов самодельный светильник, матрицы OPPLE из светодиодов прекрасно дополнят результат творчества высокотехнологичным акцентом. Маломощные светодиодные модули для декоративных светильников или яркие с пультом дистанционного управления подойдут для больших светильников из группы основного освещения. Используйте их для создания оригинальных как потолочных, так и настенных или настольных ламп и светильников. Один пульт может управлять сразу несколькими матрицами OPPLE. Светодиодные матрицы подключаются напрямую в сеть 220 В и дополнительных доработок не требуют.

Другие интересные проекты и обзоры:

схемы, фото, видео — Asutpp

Экономные лампы освещения уже есть практически в каждом доме. Предлагаем рассмотреть, как сделать светодиодный светильник своими руками, какие материалы для этого потребуются, а так же советы о том, по каким критериям их необходимо выбирать.

Пошаговая разработка светодиодного светильника

Первоначально, перед нами стоит задача – проверить работоспособность светодиодов и измерить питающее напряжение сети. При настройке данного устройства для предотвращения поражения электрическим током мы предлагаем использовать разделительный трансформатор 220/220 В. Это так же обеспечит более безопасное проведение измерений при настройке нашего будущего светодиодного светильника.

Нужно учесть, что если какие-либо элементы схемы будут подключены неправильно, возможен взрыв, так что строго следуйте инструкции, приведенной ниже.

Чаще всего проблемы неправильной сборки заключается именно в некачественной спайке компонентов.

При расчетах для измерения падения напряжения тока потребления светодиодов нужно использовать универсальный измерительный мультиметр. В основном такие самодельные светодиодные светильники используются на напряжении 12 В, но наша конструкция будет рассчитана на сетевое напряжение 220 В переменного тока.

Видео: Светодиодный светильник в домашних условиях

Высокая светоотдача достигается на диодах при токе 20-25 мА. Но дешевые светодиоды могут давать неприятное голубоватое свечение, которое еще и очень вредно для глаз, поэтому мы советуем разбавлять самодельный светодиодный светильник небольшим количеством красных светодиодов. На 10 дешевых белых будет достаточно 4 светодиода красного свечение.

Схема довольно проста и разработана для питания светодиодов непосредственно от сети, без дополнительного блока питания. Единственным недостатком такой схемы является то, что все ее компоненты не изолированы от питающей сети и светодиодный светильник не обеспечит защиту от возможного удара током. Так что будьте осторожны при сборке и установке данного светильника. Хотя в дальнейшем схему можно будет модернизировать и изолировать от сети.

схема светильникаУпрощённая схема светильника
  1. Резистор на 100 ОМ при включении защищает схему от бросков напряжения, если его нет, нужно использовать выпрямительный диодный мост большей мощности.
  2. Конденсатор 400 нФ ограничивает силу тока, которая необходима для нормального свечения светодиодов. При необходимости можно добавить еще светодиодов, если их суммарное потребление тока не превышает предела, установленного конденсатором.
  3. Убедитесь в том, что используемый конденсатор рассчитан на рабочее напряжение не менее 350 В, оно должно в полтора раза превышать напряжение сети.
  4. Конденсатор 10 мкФ необходим, чтобы обеспечить стабильный источник света, без мерцаний. Его номинальное напряжение должно быть в два раза больше того, что измеряется на всех последовательно соединенных светодиодах во время работы.

На фото вы видите сгоревшую лампу, которая скоро будет разобрана для светодиодного светильника своими руками.

Перегоревшая лампочкаПерегоревшая лампочка

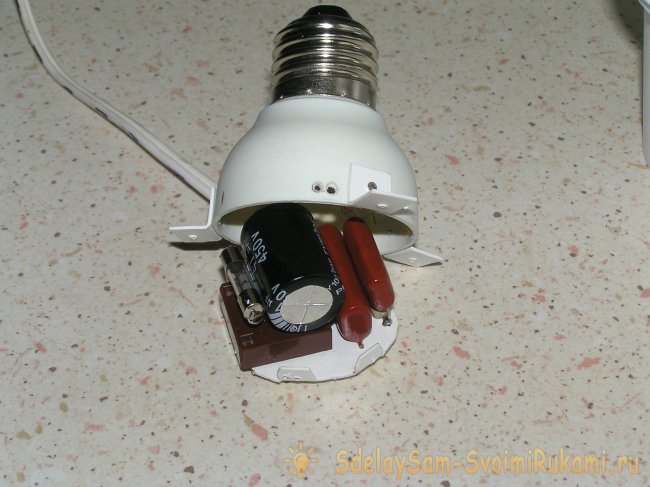

Лампу разбираем, но очень осторожно, чтобы не повредить цоколь, после этого очищаем его и обезжириваем спиртом или ацетоном . Особое внимание уделяем отверстию. Его очищаем от лишнего припоя и еще раз обрабатываем. Это необходимо для качественной пайки компонентов в цоколе.

патрон лампыФото: патрон лампы

Вставляем в него резистор на 100 Oм и два конденсатора по 220 нФ напряжением 400 В.

резисторы и транзисторФото: резисторы и транзистор

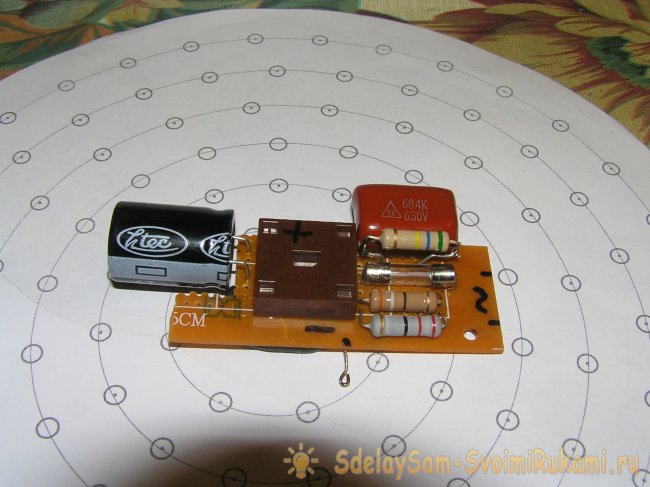

Теперь нужно впаять крошечный выпрямитель, мы используем для этих целей обычный паяльник и уже заранее приготовлены диодный мост и обрабатываем поверхность, работаем очень аккуратно, чтобы не повредить ранее установленные детали.

пайка выпрямителяФото: пайка выпрямителя

В качестве изоляционного слоя модно использовать клей простого монтажного термопистолета. Подойдет так же ПВХ трубка, но желательно воспользоваться специально предназначенным для этого материалом, заполняющим все пространство между деталями и одновременно фиксируя их. У нас получилась готовая основа для будущего светильника.

клей и патронФото: клей и патрон

После этих манипуляций приступаем к самому интересному: установки светодиодов. Используем как основу специальную монтажную плату, её можно купить в любом магазине электронных компонентов или даже извлечь из какой-нибудь старой и ненужной техники, предварительно очистив плату от ненужных деталей.

светодиоды на доскеФото: светодиоды на доске

Очень важно проверить каждую из наших плат на работоспособность, ведь иначе весь труд зря. Особенное внимание уделяем контактам светодиодов, при необходимости их дополнительно очищаем и зауживаем.

Теперь собираем конструктор, нужно припаять все платы, у нас их четыре, к конденсатору. После этой операции снова все изолируем клеем, проверяем соединения диодов между собой. Располагаем платы на одинаковом расстоянии друг от друга, чтобы свет распространялся равномерно.

соединение светодиодовСоединение светодиодов

Также без дополнительных проводов подпаиваем конденсатор 10 мкФ, это хороший опыт пайки для будущих электриков.

готовая мини лампаГотовая мини лампа

Далее дело за малым: припаиваем резистор на 100 Ом, он может подсоединяться к любой из плат, и изолируем клеем контакты.

резистор и лампаРезистор и лампа

Все готово. Мы советуем накрыть нашу лампу абажуром, т.к. светодиоды излучают чрезвычайно яркий свет, который очень бьет по глазам. Если поместить наш самодельный светильник в «огранку» из бумаги, к примеру, или ткани, то получится очень мягкий свет, романтичный ночник или бра в детскую. Поменяв мягкий абажур на стандартный стеклянный, мы получим достаточно яркое свечение, не раздражающее глаз. Это хороший и очень красивый вариант для дома или дачи.

Если вы хотите сделать питание лампы на батарейках или от USB, нужно исключить из схемы конденсатор на 400 нФ и выпрямитель, подключив схему непосредственно к источнику постоянного тока напряжением 5-12 В.

Это неплохой прибор для подсветки аквариума, но нужно подобрать специальную влагозащищенную лампу, ее можно найти посетив любой магазин электромеханических приборов, такие существуют в любом городе, будь-то Челябинск или Москва.

лампа в действииФото: лампа в действии

Светильник в офис

Можно сделать креативный настенный, настольный светильник или напольный торшер в рабочий кабинет из нескольких десятков светодиодов. Но для этого будет поток света будет недостаточен для чтения, здесь нужен достаточный уровень освещенности рабочего места.

Для начала нужно определить количество светодиодов и номинальную мощность.

После выяснить нагрузочную способность выпрямительного диодного моста и конденсатора. Подключаем группу светодиодов на отрицательный контакт диодного моста. Подключаем все светодиоды, как показано на рисунке.



подключение лампСхема: подключение ламп

Паяем все 60 светодиодов вместе. Если нужно подсоединять дополнительные светодиоды, просто продолжайте последовательную их спайку плюса к минус. Используйте провода, чтобы соединить минус одной группы светодиодов с последующей, пока не завершится весь процесс сборки. Теперь добавьте диодный мост. Подключите его, как показано на рисунке ниже. Положительный вывод к положительному проводу первый группы светодиодов, соедините отрицательный вывод к общему проводу последнего светодиода в группе.

короткие провода светодиодовКороткие провода светодиодов

Дальше нужно подготовить цоколь старой лампочки, отрезав провода от платы и припаять их к входам переменного напряжения на диодном мосте, отмеченные знаком ~. Вы можете использовать пластиковые крепления, винты и гайки для соединения двух плат вместе, если все диоды размещены на отдельных платах. Не забываем залить платы клеем, изолируя их от короткого замыкание. Это достаточно мощный сетевой светодиодный светильник, который прослужит до 100 000 часов непрерывной работы.

Добавляем конденсатор

Если увеличить напряжение питание на светодиодах, для того, чтобы свет был ярче, то светодиоды начнут нагреваться, из-за чего значительно понижается их долговечность. Для того чтобы этого избежать, нужно соединить встраиваемый или настольный светильник на 10 Вт с дополнительным конденсатором. Просто подключите одну сторону цоколя к минусовому выходу мостового выпрямителя а положительный, через дополнительный конденсатор, к плюсовому выводу выпрямителя. Вы можете использовать 40 светодиодов вместо предложенных 60, увеличив тем самым общую яркость лампы.

Видео: как правильно сделать светодиодный светильник своими руками

При желании аналогичный светильник можно сделать и на мощном светодиоде, просто тогда понадобится уже конденсаторы другого номинала.

Как видите, особой сложности сборка или ремонт обычного светодиодного светильника, сделанного своими руками, не представляет. И это не займет много времени и сил. Такая лампа подойдет и как дачный вариант, например для теплицы, ее свет абсолютно безвреден для растений.

мастер класс с фото изготовления из светодиодной ленты, дерева, веревки и клея и других подручных материалов

Для того чтобы в квартире, на даче или в офисе интерьер был уютней и комфортней, необходимо периодически менять систему освещения. Тратить на это деньги необязательно, можно применять материалы, которые используются в повседневной жизни. Каждая веточка, банка и некоторые деревянные изделия могут использоваться в изготовлении светильников своими руками.

Содержание

Открытьполное содержание

[ Скрыть]

Из каких подручных материалов лучше делать светильник?

Основным элементом любого светильника является лампа. Лампы лучше использовать светодиодные, так как они не выделяют тепло.

Для предания второй жизни светильникам можно применить:

  • пряжу;
  • бутылки;
  • бумагу;
  • веревку;
  • нить;
  • светодиодную ленту;
  • фитодиод;
  • банки.

Из этих материалов получаются оригинальные и презентабельные осветительные приборы.

Фотогалерея

Ниже представлены образцы изделий из подручных материалов.

Бра из винной бутылки
Светильник из веток

Светильник из светодиодной ленты

Перед тем как приступать к модернизации или изготовлению светильника из светодиодной ленты, необходимо изучить свойства светодиодов:

  1. Они ослепляют человеческий глаз, поэтому их следует монтировать под матовым стеклом или в нишах.
  2. Место для установки контроллера и блока питания ленты выбирается при проекте заранее. Эти элементы необходимы для поддержания характеристик светодиодов.
  3. Лента основана на клеевом двухстороннем скотче, что позволяет надежно закрепить на место установки.
  4. При сборке люстры следует учитывать осторожность, так как лента может легко повредиться.

Что понадобится

Для сборки и модернизации светильника своими руками необходимо приготовить следующие материалы:

  1. Закупаем светодиодную ленту нужной длины.
  2. Выбираем блок питания и контроллер.
  3. Для сборки необходимо использовать многопроволочные провода с сечением 1 мм2.
  4. Клеевой пистолет и ручной инструмент.

Пошаговая инструкция

Модернизация будет производиться на базе люминесцентного светильника из четырех ламп для подвесных потолков в следующем порядке:

  1. Производится демонтаж навесного оборудования светильника.
  2. Монтаж светодиодной ленты, контроллера и блока питания.
  3. Установка матового стекла и монтаж на потолок.

Канал Thomas Superleds демонстрирует модернизацию светильника армстронг.

Фотогалерея

Ниже представлены картинки сборки светильников по шагам.

Как самому сделать светильник для рассады

Для выращивания рассады необходимо соблюдать определенную освещенность. При отсутствии достаточного естественного солнечного света, необходимо подсвечивать рассаду.

Также следует учитывать цветовой спектр, который состоит из цветов:

  • красного;
  • синего;
  • зеленого.

Эти цвета способны вырабатывать фотосинтез у растений.

Существует множество различных фитоламп:

  • люминесцентные;
  • натриевые;
  • индукционные;
  • светодиодные.

Самый простой способ изготовить их из фитодиодов, которые можно купить в любом магазине радиодеталей. Каждый диод имеет номинальные характеристики. Более эффективны трехватные фитодиоды. Они имеют достаточно большой ресурс и КПД. Ток потребления составляет 700 мА и напряжение 3,2 В. Эти условия необходимо поддерживать контроллером на входе. Устанавливать диоды необходимо на алюминиевый радиатор для охлаждения.

Что понадобится

Для сборки в домашних условиях фитосветильника необходимо заготовить следующие материалы и инструменты:

  • паяльник;
  • дрель со сверлом диаметром 3 мм;
  • наждачная бумага;
  • термопаста;
  • алюминиевый радиатор;
  • фитодиоды;
  • деревянный брус 20 мм;
  • провод многожильный с сечением 1 мм;
  • саморезы по дереву.

Пошаговая инструкция

Последовательность сборки происходит следующим образом:

  1. Необходимо изготовить каркас из деревянного бруса.
  2. Устанавливаем фитодиоды на алюминиевый п-образный профиль, используя термопасту.
  3. Необходимо припаять провода к элементам.
  4. После подключения диодов согласно схеме, необходимо установить профиль на каркас.

Схема подключения фитодиодов

Канал GrowByLEDs com представляет подробное изготовления светильника для рассады из фитодиодов.

Фотогалерея

Установка фитодиодов на радиатор охлаждения
Сборка каркаса светильника

Как сделать подвесной светильник из бумаги

Для того чтобы придать яркость в дизайне интерьера, можно изготовить красивый и необычный бумажный светильник.

Следует учитывать, что лампы необходимо использовать только светодиодные, т. к. светильники из бумаги при нагревании склонны воспламениться.

Что понадобится

Для изготовления люстры из бумаги можно использовать старую люстру.

Необходимо применить следующие инструменты и материалы:

  • пергаментная бумага;
  • клей ПВА;
  • тонкая нить и проволока;
  • ножницы;
  • паторон Е27 и лампочка;
  • швейная машинка.

Пошаговая инструкция

Сборка происходит следующим образом:

  1. Снимаем каркас со старой люстры и очищаем от бижутерии.
  2. Выглаживаем пергаментную бумагу и нарезаем круги диаметром 8 см.
  3. Все нарезанные круги следует сшиваем на швейной машинке.
  4. Соединять необходимо в центральной части круга.
  5. Закрепляем сшитые круги на каркас люстры с помощью проволоки.

После сборки всех элементов необходимо вкрутить светодиодную лампу и установить люстру на место.

Принцип изготовления светильника из бумаги можно увидеть на видео от канала Roman Tkachev.

Фотогалерея

Для доработки светильника из бумаги применены довольно простые инструменты, которые изображены ниже.

Светильник из дерева

Для изготовления светильника из дерева требует умения работать с древесным материалом.

Такой светильник можно применить:

  • на кухне;
  • в бане;
  • в кафе.

Что понадобится

Для создания светильника из древесины, необходимо заготовить следующие материалы:

  • древесина;
  • светодиодная лента;
  • лобзик;
  • эпоксидная смола;
  • провода.

Пошаговая инструкция

Алгоритм сборки представлен в следующем виде:

  1. Необходимо вырезать брусок размером 100*100*100 мм, в котором нужно сделать канавку лобзиком для светодиодной ленты.
  2. Следует подключить ленту и залить канавку эпоксидной смолой и дать высохнуть.
  3. После того как клей высох, необходимо обработать мелкой наждачной бумагой поверхность светильника.

Принцип изготовления светильника из дерева показан на видео от канала Антон Велигорский.

Фотогалерея

Изготовление в заготовке прорези для светодиодной ленты
Подключение светильника из дерева

Изготовление светильника из веток

Светильник из веток можно изготовить после похода в лес, насобирав ветки и шишки. Для создания такого осветительного прибора нужно применить минимальный набор материалов. Этот оригинальный светильник можно повесить на стену.

Что понадобится

Для изготовления светильника из веток понадобятся следующие комплектующие:

  • ветки и шишки;
  • клеевой пистолет;
  • провод с патроном для лампы;
  • старая ваза.

Пошаговая инструкция

Перед сборкой светильника необходимо просушить ветки. Затем вазу зачистить крупной наждачной бумагой и обезжирить для лучшей склейки.

Сборка производится в следующем порядке:

  1. Вырезаем ветки примерно одинаковой длины.
  2. Приклеивать саженец к вазе необходимо через расстояние 5 мм между ветками.
  3. Приклеиваем шишки и всходы поверх веток.
  4. Устанавливаем и подключаем провод с лампой.

Канала Light You показывает изготовление светильника из веток своими руками.

Фотогалерея

Подключение к сети
Приклеивание веток к вазе

Интересный светильник из веревки и клея

Для украшения в кухне можно изготовить светильник из вощеной веревки и клея. Изготовление не займет не более часа. Рекомендуется подвешивать несколько шаров для вписания в интерьер.

Что понадобится

Для создания светильника из веревки понадобятся следующие инструменты и материалы:

  • надувной шар;
  • веревка;
  • клей ПВА;
  • клеевый пистолет;
  • маркер.

Пошаговая инструкция

Логика сборки представлена с следующем порядком:

  1. Надуваем шар до нужного размера.
  2. Внизу шара чертим окружность 10 см для рассеивания света.
  3. В емкость наливаем клей и замачиваем веревку.
  4. Равномерно наматываем веревку на шар.
  5. Как нить высохла, пробиваем шар иглой.
  6. Приклеиваем клеевым пистолетом патрон с лампой к шару из веревки.
  7. Устанавливаем на место установки.

Канал Do it yourself показывает пошаговую сборку светильника из веревки

Фотогалерея

Светильник в детскую комнату «Солнце за тучкой»

В детской комнате, кроме основного освещения, должно присутствовать дополнительное. В качестве дополнительного можно изготовить светильник «Солнце за тучкой». Для изготовления пондадобится минимальный набор материалов.

Что понадобится

Для создания светильника понадобятся следующие материалы:

  • кусок ДВП 30*50 см.;
  • ножницы;
  • лобзик;
  • термопистолет;
  • два металлических кронштейна для патрона.

Пошаговая инструкция

При работе над сборкой осветительного прибора следует соблюдать очередность:

  1. Вырезаем из бумаги шаблон неба.
  2. Прикладываем шаблон к листу ДВП и вырезаем.
  3. Устанавливаем кронштейны крепления патрона.
  4. Монтируем патрон вместе с подводящим проводом.
  5. Закрепляем шаблон неба из ДВП и разукрашиваем.

Ниже рассмотрена подробная сборка светильника в детскую комнату на видео от канала Pavel Zhidovkin.

Фотогалерея

Схема сборки осветительного прибора «Солнце за тучкой» представлена ниже.

Как сделать переносной светильник из точечного

Точечный светильник можно применять не только в конструкциях из гипсокартона, но и для самоделок. В гараже или на даче есть нужда в переносных точечных светильниках.

Что понадобится

Для создания переносного светильника понадобятся следующие компоненты:

  • точечный светильник;
  • розетка внутреннего исполнения;
  • шнур длиною 10 метров;
  • кусок 110-й канализационной пластиковой трубы;
  • обрезки небольшие жести;
  • алюминиевые заклепки;
  • плафон;
  • профиль строительный.

Пошаговая инструкция

Монтаж светильника производится в следующем режиме:

  1. Разбираем точечный светильник и разворачиваем патрон на 180 градусов.
  2. В нижней части софита устанавливаем розетку.
  3. Закрываем контактную часть спереди крышкой, а сзади канализационной трубой.
  4. Вырезаем из жестянки необходимую конструкцию и устанавливаем к софиту на заклепках.
  5. Подключаем шнур к патрону и пользуемся переноской.

Фотогалерея

Настольный светильник из ниток и шарика

Светильник из шара и ниток является одним из самых популярных самодельных осветительных приборов. За основу берётся обычная нить. Шар можно изготовить буквально за 1 час.

Что понадобится

Следующий набор компонентов необходимо иметь при создании светильника из ниток:

  • надувной шар;
  • ПВА клей;
  • игла;
  • патрон Е27;
  • сетевой шнур для подключения.

Пошаговая инструкция

Для создания осветительного прибора из ниток необходимо учитывать вариант сборки:

  1. Надуваем воздушный шар до желаемого размера и завязываем его.
  2. Промоченные нитки в ПВА, наматываем на шарик.
  3. Даем высохнуть в течение часа.
  4. Прокалываем шар и приклеиваем патрон к основанию.
  5. Устанавливаем на задуманное место.

Идея сборки светильника показана на видео от канала Marijest full.

Фотогалерея

Графически изображен принцип изготовления на фото ниже.

Настольный светильнник из бутылок

Настольный светильник для дома легко изготовить самим. Настольный фонарь или торшер можно сделать из пластиковых бутылок. Абажур — это дизайнерская часть осветительного прибора, которая является одной из главных. На создание затрачивается не больше двух часов.

Что понадобится

Для создания светильника из бутылок необходимо учитывать следующий вариант материалов:

  • пластиковая пятилитровая банка;
  • пол-литровая бутылка;
  • куски ДВП;
  • герметик и краски;
  • шнур сетевой;
  • патрон для лампы.

Пошаговая инструкция

Существует механизм сборки торшера:

  1. Необходимо отрезать верхнюю горловину на пятилитровой банке.
  2. Разукрашиваем ее согласно выбранному рисунку.
  3. В верхней части горлышка делаем 6 насечек для проволоки.
  4. Внизу горлышка обрезаем по контуру рисунка.
  5. По линиям рисунка разлаживаем герметик.
  6. После того как герметик высох покрываем золотистой краской.
  7. Все полости следует закрасить другим цветом.
  8. Вырезаем овал из ДВП и просверливаем по центру отверстие.
  9. Через пол-литровую бутылку просовываем полую трубу и прикручиваем к ДВП.
  10. Покрываем нижнюю часть торшера золотистой краской.
  11. Затем одеваем разукрашенную горловину сверх и светильник готов.

Канал Svoimi rukami показывает мастер класс изготовления светильника из бутылок.

Фотогалерея

На фото отображена логика сборки согласно нумерации.

Видео

Каналом Дом Дизайн Интерьер представлены различные виды светильников из дерева.

Загрузка ...Загрузка ... Загрузка ...

Светодиодный светильник своими руками

Приветствую, Самоделкины!
Сегодня мы вместе с автором YouTube канала «ТЯП ЛЯП», изготовим светильник из светодиодной ленты. Технология монтажа простая и показала за годы эксплуатации свою эффективность.

Нам понадобится вот такая алюминиевая полоса длиной 1м, шириной 5см и толщиной 2мм.

А также непосредственно сама светодиодная лента.

Лента 5-метровая, так что на эту полосу помещается ровно 5 метровых кусочков. Сама лента уже имеет клейкую основу, только перед наклеиванием алюминий надо тщательно обезжирить. Ну а саму пластину приклеим на двусторонний скотч к полочке, висящей над столом. Проще не придумаешь, гораздо больше трудностей у людей возникает при попытке запитать сие творение. Но обо всем по порядку.

Итак, для начала все же давайте соберем светильник. Первым делом светодиодную ленту надо порезать на 5 равных кусочков. Так как лента у нас 5-метровая, следовательно, в итоге должно получиться 5 кусков по 1м каждый. Режется лента по специальным контактным площадкам, которые находятся тут буквально через каждые 3 светодиода.


Затем необходимо обезжирить алюминиевую пластину, подойдет обычный растворитель.

Край пластины необходимо обернуть каптоновым скотчем, чтобы избежать контакта токопроводящих частей с алюминием.

Далее приступаем к наклеиванию ленты.


До этого момента автор заказывал в Китае множество светодиодных лент и все они были собраны (спаяны) из полуметровых кусочков. Эта же лента цельная, видимо что-то там поменяли китайцы в своих технологиях. Но без косяков все равно не обошлось. Видимо уже на моменте тестирования обнаружилось, что 1 светодиод мертвый и они заменили его, видны следы пайки.

И еще один ляп.


В одном месте, как видите, прилип лишний резистор. Как он сюда попал непонятно, но теперь часть резистора выступает в качестве токопроводящей дорожки для светодиода. Удивительно, но все работает.

Все, светильник мы спаяли, давайте его подключим. Для этого надо подать на него питание 12В.

Как видим, все прекрасно работает. Сейчас лента потребляет ток равный 1,6А, но по мере разогрева светодиодов вполне возможно, что ток этот подрастет, 1,7А как минимум будет потребление, так что из этих цифр и надо рассчитывать свой источник питания.

Драйвер для ленты нужно подбирать с запасом (примерно 20-процентным), так что конкретно для этой ленты подошел бы источник где-то на 2,5А (2-2,5 минимум). Автор в качестве источника будет использовать адаптер от какого-то древнего ноутбука. Адаптер мощный, на выходе целых 6,5А, это позволит запитать от него сразу 2 ленты.

А теперь нам предстоит переделать адаптер и получить на выходе вместо 19В нужные нам 12В. Если у вас нет нужного блока питания или просто не хотите заморачиваться с его переделкой, то, например, на сайте Алиэкспресс вы без особого труда найдете разные светодиодные драйверы, выбирайте на свой вкус и цвет.

Как уже было сказано выше, автор будет запитывать от данного блока питания сразу 2 светильника. Но у этого ноутбучного источника питания напряжение на выходе составляет 19В, а лента у нас, как мы помним, 12-вольтовая. Переделка на самом деле не такая уж и сложная. Этот способ автор нашел когда-то давно в интернете и до сих пор успешно им пользуется при необходимости. Все похожие импульсные блоки питания в своей низковольтной части имеют ШИМ-контроллер, в данном случае в виде такой 8-ми ногой микросхемы.

Она управляет силовыми ключами на основе информации, которая поступает по линии обратной связи. Так вот, именно эту обратную связь нам и надо чуток подрихтовать. Делается это с помощью изменения сопротивления всего одного резистора, надо только найти нужный, а их тут как клопов. Автор ищет его путем простой прозвонки, нужный резистор находится между положительным выводом и ШИМ контроллером. Правда в некоторых источниках пишут, что он может находиться и между минусом, но видимо это зависит уже от типа микросхемы. Итак, один щуп ставим на плюс, а вторым вызваниваем резистор вокруг ШИМ-контроллера.

Можно конечно найти datasheet и разобраться в схеме, но тут всего две комбинации и, если повезет, то уже 1-ый резистор окажется наш.

Выпаиваем резистор. Начнем с крайнего.

Теперь надо узнать сопротивление нашего «микроба». Его сопротивление составляет 31кОм.

Следующий шаг - надо подобрать переменный резистор или подстроечный резистор похожего номинала и впаять его в палату. Подстроечника на 30 кОм у автора не оказалось, в наличии был на 10кОм, поэтому последовательно с ним он припаял 20-ти килоомный резистор.

И вот эту гирлянду сейчас надо впаять на место родного резистора. Но прежде чем припаивать эту гирлянду, надо конечно же выставить нужные нам 30 кОм, а тут собственно и думать то ничего не надо, просто подстроечник выкручиваем до конца, чтобы в сумме у нас получились те самые нужные нам 30 кОм.


Когда все припаяли, цепляем на выход мультиметр и вращением подстроечного резистора пытаемся получить на выходе 12В, если конечно мы угадали с сопротивлением. Включаем адаптер, на выходе имеем паспортное напряжение 18,5В, но давайте покрутим переменный резистор, и как видите, напряжение падает.

Отлично, ну а теперь надо выставить необходимые нам 12В. Для верности подключим 12-вольтовую лампочку как нагрузку и выставляем ровно 12В на выходе.

Все, теперь можно это все выпаивать, замеряем сколько в итоге получилось сопротивление и впаиваем на это место уже другой SMD компонент с номиналом, который получится вот в этой гирлянде.

Итак, полученное сопротивление равняется 18 кОм (17,9). Находим резистор нужного размера и нужного номинала и запаиваем его на плату.

Очень мелко, поэтому лучше проверить качество пайки, чтобы спать спокойнее.


Ну вроде все хорошо. Отлично, проверяем сразу с нагрузкой, чтобы исключить просадку напряжения.

В общем, все работает отлично, можно собирать все это в корпус и подключать нашу ленту уже на месте (ну в данном случае 2 ленты).

Ну вот, все готово. Автор соединил светильники параллельно.

Невооруженным глазом видно, что новая лента гораздо ярче и теперь света точно будет достаточно. Ну а на сегодня это все. Благодарю за внимание. До новых встреч!

Видео:


Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

LED светильники своими руками

Постепенно приборы освещения переходят на светодиодные лампы. Произошло это не сразу, был затяжной переходный период с применением так называемых экономок – компактных газоразрядных лампочек со встроенным блоком питания (драйвером) и стандартным патроном Е27 или Е14.
LED светильники своими руками
Такие лампы широко применяются и сегодня, поскольку их стоимость в сравнение с LED источниками света не такая «кусачая».
При неплохом балансе цены и экономичности (разница в цене с обычными лампами накаливания со временем окупается за счет экономии электроэнергии), газоразрядные источники света имеют ряд недостатков:
  • Срок службы ниже, чем у ламп накаливания.
  • Высокочастотные помехи от блока питания.
  • Лампы, не любят частого включения – выключения.
  • Постепенное снижение яркости.
  • Влияние на расположенные рядом поверхности: на поверхности потолка (над лампой) со временем появляется темное пятно.
  • Да и вообще, иметь в доме колбу с некоторым количеством ртути как-то не очень хочется.
    Прекрасная альтернатива – светодиодные светильники. Список достоинств весомый:
  • Потрясающая экономичность (до 10 раз в сравнение с лампами накаливания).
  • Огромный срок службы.
  • Совершенные и безопасные блоки питания (драйверы).
  • Абсолютно не зависят от количества включений.
  • При нормальном охлаждении не теряют яркости практически весь период эксплуатации.
  • Полная механическая безопасность (даже если разбить декоративный рассеиватель, никаких вредных веществ в помещение не попадет).

Недостатка два:
  • Направленность светового потока предъявляет высокие требования при конструировании рассеивателя.
  • Все-таки они дорого стоят (речь идет о качественных брендах, безымянные изделия среднего уровня вполне доступны).

Если ценовой вопрос регулируется подбором производителя, то конструктивные особенности не всегда позволяют просто заменить лампу в любимой люстре. Разумеется, есть богатый выбор классических грушевидных LED ламп, которые подходят под любой размер.
Но именно в этой конструкции кроется «засада».
LED светильники своими руками
Перед нами качественная (при этом относительно недорогая) лампа с яркостью свечения 1000 Lm (эквивалент 100 ваттной лампы накаливания), и потребляемой мощностью 13 Вт. У меня такие LED источники света работают по много лет, светят приятным теплым светом (температура 2700 K), и никакой деградации яркости со временем не наблюдается.
Но для мощного света, требуется серьезное охлаждение. Поэтому корпус у этой лампы на 2/3 состоит из радиатора. Он пластиковый, не портит внешний вид, и достаточно эффективен. Из конструкции следует главный недостаток – реальным источником света является полусфера в верхней части лампы. Это затрудняет подбор светильника – не в каждой рожковой люстре такая лампа будет выглядеть гармонично.
Есть лишь один выход – покупать готовые LED светильники, конфигурация которых изначально рассчитана под конкретные источники света.
Ключевое слово – покупать. А куда девать любимые торшеры, люстры и прочие светильники в квартире?

Поэтому было принято решение конструировать LED лампы самостоятельно


Основной критерий – минимизация стоимости.
Есть два основных направления при разработке светодиодных источников света:
1. Применение маломощных (до 0.5 Вт) светодиодов. Их требуется много, можно сконфигурировать любую форму. Не нужен мощный радиатор (мало греются). Существенный недостаток – более кропотливая сборка.
2. Использование мощных (1 Вт – 5 Вт) LED элементов. Эффективность высокая, трудозатраты в разы меньше. Но точечное излучение требует подбора рассеивателя, и для реализации проекта нужны хорошие радиаторы.
Для экспериментальных конструкций я выбрал первый вариант. Самое недорогое «сырье»: 5 мм светодиоды с рассеиванием 120° в прозрачном корпусе. Их называют «соломенная шляпа».
LED светильники своими руками
Характеристики следующие:
  • прямой ток = 20 мА (0.02 А)
  • падение напряжения на 1 диоде = 3,2-3,4 вольта
  • цвет – теплый белый

Такое добро продается по 3 рубля пучок на любом радиорынке.
Я купил несколько упаковок по 100 шт. на aliexpress (ссылка на покупку). Обошлось чуть меньше, чем по 1 р. за штуку.
LED светильники своими руками
В качестве блоков питания (точнее сказать источников тока), я решил использовать проверенную схему с гасящим (балластным) конденсатором. Достоинства такого драйвера – экстремальная дешевизна, и минимальное потребление энергии. Поскольку нет ШИМ контроллера, или линейного стабилизатора тока – лишняя энергия в атмосферу не уходит: в этой схеме нет элементов с рассеивающим тепло радиатором.
Недостаток – отсутствие стабилизации тока. То есть, при нестабильном напряжении электросети, яркость свечения будет меняться. У меня в розетке ровно 220 (+/- 2 вольта), поэтому такая схема в самый раз.

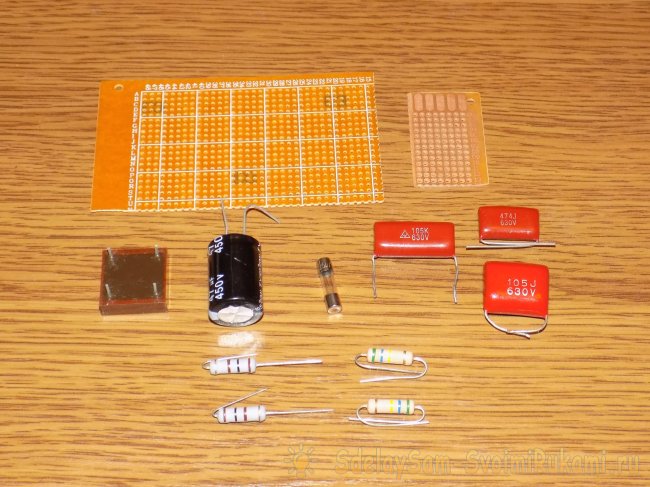

Элементная база тоже не из дорогих.
LED светильники своими руками
  • диодные мосты серии КЦ405А (можно любые диоды, хоть Шоттки)
  • пленочные конденсаторы с напряжением 630 вольт (с запасом)
  • 1-2 ваттные резисторы
  • электролитические конденсаторы 47 mF на 400 вольт (можно взять емкость побольше, но это выходит за рамки экономности)
  • такие мелочи, как макетная плата и предохранители, обычно есть в арсенале любого радиолюбителя

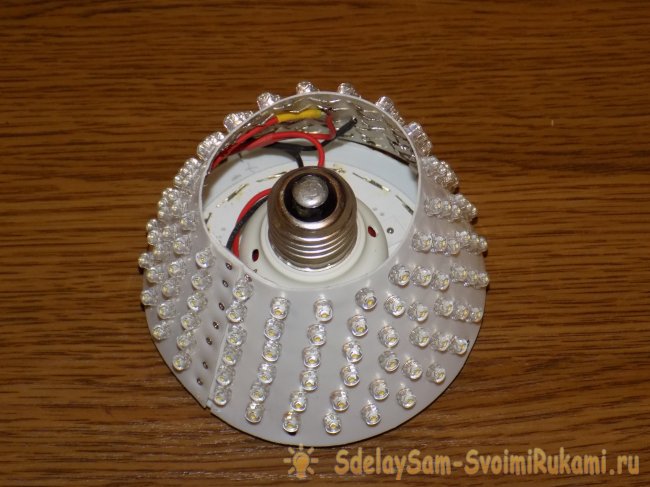

Чтобы не изобретать корпус с патроном Е27, используем сгоревшие (еще один повод от них отказаться) экономки.
LED светильники своими руками
После аккуратного (на улице!) извлечения колбы со ртутными парами, остается прекрасная заготовка для творчества.
LED светильники своими руками

Основа основ – расчет и принцип работы токового драйвера с гасящим конденсатором


Типовая схема изображена на иллюстрации:
LED светильники своими руками

Как работает схема:


Резистор R1 ограничивает скачок тока при подаче питания, пока схема не стабилизируется (около 1 секунды). Значение от 50 до 150 Ом. Мощность 2 Вт.
Резистор R2 обеспечивает работу балластного конденсатора. Во-первых, он его разряжает при отключении питания. Как минимум для того, чтобы вас не тряхнуло током при выкручивании лампочки. Вторая задача – не допустить токового броска в случае, когда полярность заряженного конденсатора и первой полуволны 220 вольт не совпадают.
Собственно, гасящий конденсатор С1 – основа схемы. Он является своеобразным фильтром тока. Подбирая емкость, можно установить любой ток в цепи. Для наших диодов он не должен превышать 20 мА в пиковых значениях напряжения сети.
Далее работает диодный мост (все-таки светодиоды – это элементы с полярностью).
Электролитический конденсатор C2 нужен для предотвращения мерцания лампы. Светодиоды не имеют инертности при включении-выключении. Поэтому глаз будет видеть мерцание с частотой 50 Гц. Кстати, этим грешат дешевые китайские лампы. Проверяется качество конденсатора с помощью любого цифрового фотоаппарата, хоть смартфона. Посмотрев на горящие диоды через цифровую матрицу, можно увидеть моргание, неразличимое для человеческого глаза.
Кроме того, этот электролит дает неожиданный бонус: светильники выключаются не сразу, а с благородным медленным затуханием, пока емкость не разрядится.
Расчет гасящего конденсатора производится по формуле:
I = 200*C*(1.41*U cети - U led)
I – полученный ток цепи в амперах
200 – это константа (частота сети 50Гц * 4)
1,41 – константа
С – емкость конденсатора С1 (гасящего) в фарадах
U сети – предполагаемое напряжение сети (в идеале – 220 вольт)
U led – суммарное падение напряжения на светодиодах (в нашем случае – 3,3 вольта, помноженное на количество LED элементов)
Подбирая количество светодиодов (с известным падением напряжения) и емкость гасящего конденсатора, надо добиться требуемого тока. Он должен быть не выше указанного в характеристиках светодиодов. Именно силой тока вы регулируете яркость свечения, и обратно пропорционально – срок жизни светодиодов.
Для удобства можно создать формулу в Exel.
LED светильники своими руками
Схема проверена неоднократно, первый экземпляр собран почти 3 года назад, трудится в светильнике на кухне, сбоев в работе не было.
Переходим к практической реализации проектов. Количество LED элементов и емкость конденсатора в отдельных схемах обсуждать нет смысла: проекты индивидуальные для каждого светильника. Рассчитывались строго по формуле. Приведенная выше схема на 60 светодиодов с конденсатором на 68 микрофарад – не просто пример, а реальный расчет для тока в цепи 15 мА (для продления жизни светикам).

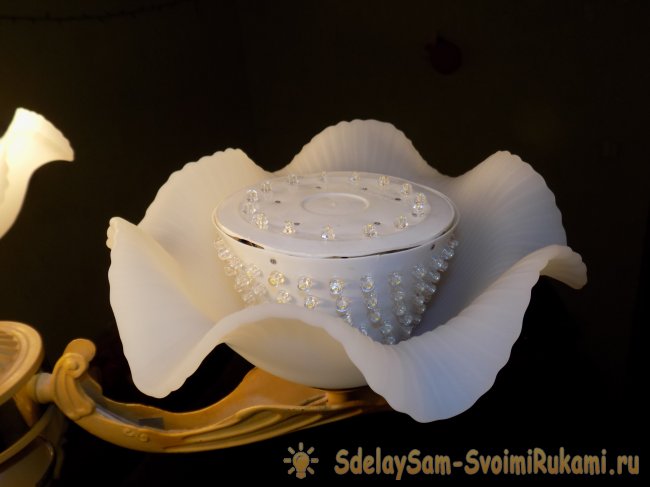

LED лампа в рожковую люстру

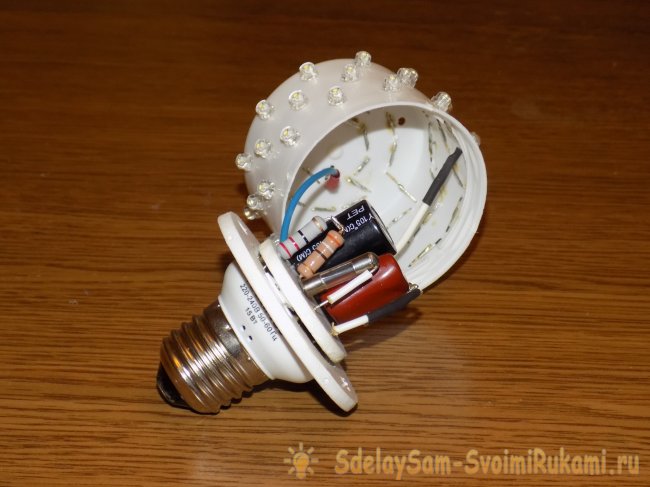

Выпотрошенный патрон от экономки используем в качестве корпуса для схемы и несущей конструкции. В этом проекте я не использовал макетную плату, собрал драйвер на кругляше из ПВХ толщиной 1 мм. Получилось как раз в размер. Два конденсатора – по причине подбора емкости: не нашлось нужного количества микрофарад в одном элементе.
LED светильники своими руками

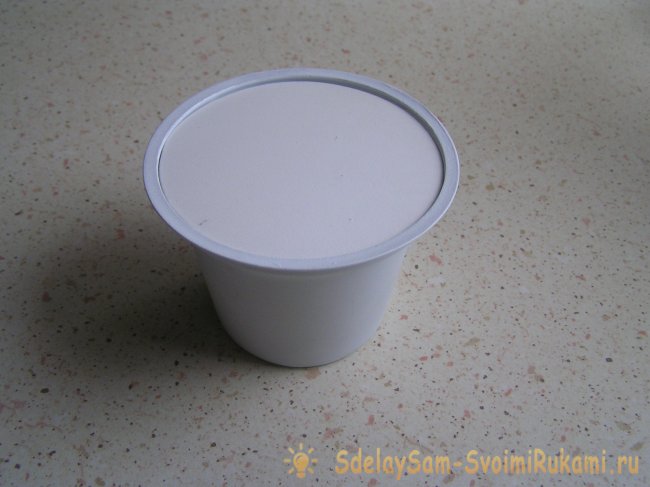

В качестве корпуса для размещения LED элементов использована баночка от йогурта. В конструкции также использовал обрезки листов вспененного ПВХ 3 мм.
LED светильники своими руками
После сборки получилось аккуратно и даже красиво. Такое расположение патрона связано с формой люстры: рожки направлены вверх, на потолок.
LED светильники своими руками
LED светильники своими руками
Далее размещаем светодиоды: по схеме 150 шт. Протыкаем пластик шилом, трудозатраты: один полноценный вечер.
LED светильники своими руками
LED светильники своими руками
Забегая вперед, скажу: материал корпуса себя не оправдал, слишком тонкий. Следующий светильник был изготовлен из листового ПВХ 1 мм. Для придания формы рассчитал развертку конуса на те же 150 диодов.
LED светильники своими руками
Получилось не так изящно, но надежно, и отлично держит форму. Лампа полностью скрыта в рожке люстры, поэтому внешность не столь важна.
LED светильники своими руками
LED светильники своими руками

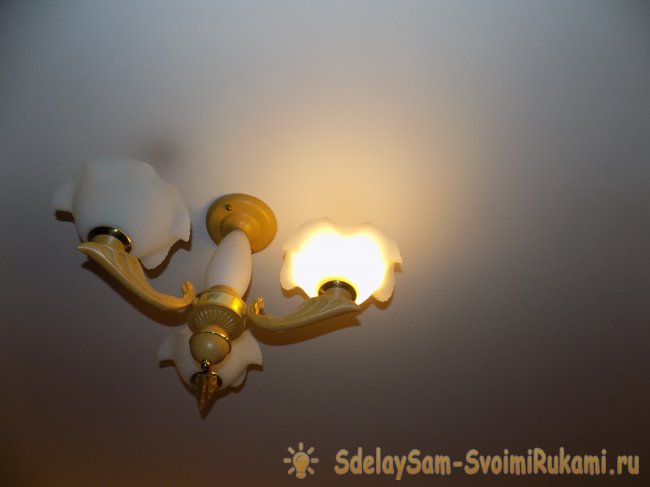

Собственно, установка.
LED светильники своими руками
Светит равномерно, в глаза не бьёт.
LED светильники своими руками
Люмены не мерял, по ощущениям – ярче, чем лампа накаливания 40 Вт, немного слабее 60 Вт.
LED светильники своими руками
LED светильники своими руками

LED лампа в плоский потолочный светильник на кухню


LED светильники своими руками
Идеальный донор для подобного проекта. Все светодиоды буду расположены в одной плоскости.
LED светильники своими руками
Рисуем шаблон, вырезаем матрицу для размещения LED элементов. При таком диаметре плоский лист ПВХ будет деформироваться. Поэтому я использовал донышко от пластикового ведра из-под строительных смесей. По внешнему контуру есть ребро жесткости.
LED светильники своими руками
Диоды устанавливаются с помощью привычного шила: 2 дырки по разметке.
LED светильники своими руками
Светильник рассчитан на 120 LED элементов, разбитых на 2 группы по 60 шт., для надежности схемы. Изготавливаем 2 одинаковых драйвера.
LED светильники своими руками
Монтируем их на диэлектрических проставках с обратной стороны.
LED светильники своими руками
Для крепления диска, в центре устанавливаем подиум из ПВХ.
LED светильники своими руками
Вешаем светильник на потолок, включаем – все работает.
LED светильники своими руками
Для оценки яркости: по углам расположены 4 фирменных LED лампы от IKEA, со светоотдачей по 400 Lm.

LED светильник для санузла


Тоже легко реализуемый проект. Извлекаем содержимое светильника, устанавливаем матрицу на 30 светодиодов, и соответствующий драйвер.
LED светильники своими руками
Свет мягкий, равномерный, для данной «комнаты» более чем достаточно.
LED светильники своими руками

Настольная лампа


В качестве корпуса использован колпачок от дезодоранта.
LED светильники своими руками
Патрон Е27 традиционно от сгоревшей экономки.
LED светильники своими руками
В корпус вместилось 55 светодиодов.
LED светильники своими руками
Получилось компактно и аккуратно.
LED светильники своими руками
В настольной лампе «инсталляция» смотрится, как родная.
LED светильники своими руками
И светит вполне уверенно.
LED светильники своими руками
LED освещение компьютерного стола
Ребенок, вдохновленный успехами папы, попросил подсветку для компьютерного стола. Была найдена какая-то изящная коробочка, в которую поместился драйвер.
LED светильники своими руками
В качестве корпуса я применил короб для прокладки кабеля. Размер профиля: 10*10 мм.
LED светильники своими руками
Чтобы свет не бил в глаза, а был направлен сверху вниз, конструкция разместилась на уголке со стороной 25 мм, из белого ПВХ.
LED светильники своими руками

Итог:


Все работы выполнены из компонентов, которые практически ничего не стоят. Кроме того, это прекрасный повод попрактиковаться в радиоделе.

Как сделать светильник из светодиодной ленты



Сегодня во многих домах можно встретить светодиодное освещение. Это связано с тем, что светодиоды из всего имеющегося разнообразия осветительных приборов являются наиболее предпочтительными. Светодиоды обладают отменными характеристиками в плане освещения, а также позволяют экономить значительное количество электроэнергии. Поэтому они столь востребованы сегодня. Сегодня наибольшей популярностью пользуется светодиодная лента как главный элемент осветительного прибора.

Следует отметить, что стоимость такого изделия будет несколько дороже, Поэтому не каждый человек может его приобрести, а вот сделать своими руками – запросто. Наша статья поможет вам в этом начинании.

Светодиодная лента

Светодиодная лента представляет собой гибкую прорезиненную «печатную плату». На ней размещены токоограничивающие резисторы и бескорпусные светодиоды. Такая удобная конструкция позволяет сделать самостоятельно светильник и установить его в любое место. При этом устройство ленты позволяет делать разрезы на ней и разделять ее на кусочки необходимо размера.

Обратите внимание! Во избежание нарушения контакта между светодиодами, разрезать ленту необходимо только в специально предназначенных местах. Они помечены белой линией.

После разреза, контакты на его месте необходимо припаять к питающему проводу.

Светодиодные ленты

Светодиодная лента

Также в строении светодиодной полосы имеется самоклеящаяся прослойка, позволяющая ее устанавливать в любом месте.
На сегодняшний день данная продукция имеет различные варианты в плане установки светодиодов, отличающиеся по характеристикам светового потока. Самыми популярными моделями ленты на сегодня являются изделия с питанием 12В.

Светильник из светодиодной ленты своими руками можно сделать из любого ее формата (одно или многоцветного типа). Главное при этом следовать инструкции сборки, а также учитывать особенности строения самой ленты.
Такой самодельный осветительный прибор чаще всего применяется не как основной источник света, а как дополнительный. Например, его можно установить на рабочий стол, под низ навесного шкафчика и т.д.

Что понадобится

Поскольку светодиодная лента обладает достаточно высокой гибкостью, то формат осветительного прибора из нее может быть самым разнообразным. Но основные принципы сборки остаются неизменными в любой ситуации.
Чтобы сделать из такой полосы светильник, у вас под рукой должны находиться все необходимые инструменты и материалы. В противном случае процесс может затянуться или не быть выполнен качественно.
В данной ситуации у вас должны находиться под рукой следующие материалы:

Материал

Пластиковый электрокороб

  • непосредственно светодиодная лента с необходимыми параметрами светодиодов. Лучше всего использовать полосу шириной в 8 мм;
  • шурупы;
  • алюминиевый уголок. По размерам он должен быть 10х10 мм, а длиной в 1,5 м). Уголок можно заменить пластиковым электрокоробом. Это никаким образом не повлияет на качество изготавливаемого осветительного прибора;
  • малогабаритный выключатель.

Из инструментов вам будут нужны:

  • дрель;
  • карандаш с линейкой;
  • электрический лобзик;
  • плоскогубцы.

После того, как вы удостоверились в наличии всех необходимых материалов и инструментов, можно приступать к основному этапу работы – сборке.

Процесс сборки

На сегодняшний день существует большое количество вариантов того, как можно сделать светильник с помощью светодиодной ленты. Способ сборки будет завесить от того, какой тип осветительного прибора вы хотите получить в конечном счете:

  • горизонтальный;
  • вертикальный;
  • на ножках.
Подготовка отверстий

Делаем отверстия



Рассмотрим некоторые из них более детально.
Половина этапов, которые необходимо проделать в процессе сборки, не зависят от варианта светильника. Поэтому они будут совпадать.
Сборка изделия из светодиодной ленты происходит следующим образом:

  • сначала отмеряем длину уголка, необходимого для сборки;
  • просверливаем в нем отверстия, с помощью которого прибор будет крепиться к поверхности. В качестве крепежных элементов здесь следует использовать шурупы;

Обратите внимание! В уголке необходимо также выпилить место для размещения в нем микропереключателя.

  • закрепляем уголок в нужном нам месте;
  • устанавливаем в выпиленное место выключатель и припаиваем к ленте провода в месте разреза ее на отдельные кусочки;
  • обезжириваем светодиодную ленту с помощью ацетона;
Подключение ленты

Схема подключения

  • затем крепим к установленному уголку светодиодную ленту. Для того чтобы она приклеилась равномерно, ее нужно прикрепить слегка к поверхности, а затем выровнять. После этого можно провести рукой по ленте, окончательно закрепляя ее на выбранном месте;
  • далее подключаем провода к адаптеру или блоку питания, имеющему необходимую нам мощность. Обычно мощность составляет 12В.

Обратите внимание! Только с помощью адаптера/блока питания можно будет подключить светильник к стандартной линии электросети, которая имеет мощность 220В.

Как видно из инструкции по сборке, в конечном счете должен получиться осветительный прибор горизонтального способа установки. Его можно эффективно использовать на кухне для подсветки рабочей зоны по приготовлению пищи, столешницы или варочной поверхности. Также такой светильник будет актуален в комнате детей. Здесь его будет уместно разметить над письменным столом под навесной полкой или шкафчиком.
Но помните, что максимальная эффективность освещения такого прибора достигается на высоте в 70-80 см над рабочей поверхностью. При этом свет не будет слепить глаза или раздражать их.

Второй вариант

Деревянные круги

Вырезанные детали

Помимо подобного типа светильника из светодиодной ленты можно сделать более сложный и оригинальный осветительный прибор. Здесь, в отличие от первого варианта, понадобится светодиодная лента длиной в 3 м и RGB контроллер с пультом. Кроме этого устройство светильника будет содержать никелированную трубу или ножки для мебели, а также рейки, ДСП, фанеру.
В данной ситуации необходимо проделать следующие манипуляции:

  • вырезать из куска фанеры электролобзиком 6 колец с разными диаметрами: 2 больших, 2 маленьких и столько же средних;
  • из ДСП вырезаем одни круг. Он будет основой будущего светильника;
  • в фанере вырезаем 6 отверстий. Это будет верхняя часть модели;
  • в рейках проделываем отверстия для шурупов;
  • красим все вырезанные детали в нужный цвет;

Обратите внимание! Покраску надлежит производить на открытом пространстве (на улице) или в хорошо проветриваемом помещении.

  • на кругах из ДСП и фанеры фиксируем никелируемые трубы. Они будут соединять воедино всю конструкцию;
  • в середине устройства светильника крепим светодиодную ленту. Ее предварительно нарезаем по размерам внутреннего диаметра колец, Не забудьте прикрепить к каждому кусочку ленты провода;
  • далее присоединяем кольца (маленького диаметра) к рейкам;
  • после этого к ним крепим средние и большие кольца по очереди;
  • затем на эту всю конструкцию надеваем верх светильника.

Все провода необходимо спрятать в специальный кабель, который также необходимо покрасить в соответствующий цвет. Не забудьте подключить провода к RGB контроллеру, с помощью которого вы получите возможность переключать режимы освещения. С помощью пульта это делать очень легко.

Подключение светодиодной ленты

Схема подключения с RGB контроллером

Конечно, это значительно более сложный вариант конструкции, но зато он имеет более презентабельный внешний вид.

Общие моменты сборки

При сборке любого осветительного прибора из светодиодной ленты существуют некоторые моменты, которые идентичны для всех конструкций:

  • наличие блока питания, основы или профиля, а также собственно самой светодиодной ленты. В качестве профиля может выступать уголок, хромированная перекладина и т.п.;
  • принцип нарезания самой ленты на куски нужного размера;
  • поклейка ленты либо на внутреннюю поверхность осветительного прибора, либо на поверхность уголка.

В качестве элементов декора можно выбирать любые материалы. Главное чтобы они подходили под существующий интерьер и нравились вам.
Следуя советам нашей статьи, вы сможете соорудить светильник любой сложности, будь то вертикальный, горизонтальный или на ножках.
Светильник, сделанный из светодиодной ленты своими руками, однозначно будет полезной вещью в доме и поможет вам осветить нужную рабочую зону.



Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
