Светодиодная подсветка своими руками

Больше всего светодиодная лента подходит для натяжных и гипсокартонных потолков.

Что собой представляет светодиодная лента

Светодиодная лента или, как ее еще называют — дюралайт, имеет вид гибкой токопроводящей платы с размещенными на ней светодиодами и резисторами, отвечающими за сопротивление.

Такая лента имеет ширину от 8 до 10 мм и толщину — от 2 до 3 мм. Если речь идет о многоцветной ленте (RGB), то к ней еще прилагается контроллер, который позволит регулировать интенсивность свечения и переключать света, создавая подходящую настроению обстановку в комнате.

Как сделать светодиодную подсветку своими руками

При устройстве светодиодной ленты, кроме самой ленты понадобится также блок питания и коннекторы для соединения ленты.

При выборе блока питания нужно заострить свое внимание на его мощности. Для этого нужно произвести соответствующие расчеты, воспользовавшись данными, приведенными в этой таблице:

Светодиодная лента (SMD) и количество светодиодов (на 1 м)

Мощность (Ватт)

3258 — 60 шт.

3528 — 120 шт.

3528 — 140 шт.

5050 — 30 шт.

5050 — 60 шт.

5050 — 120 шт.

4.8

9.6

16

7.1

14.4

25



Для подсчета требуемой мощности необходимо умножить мощность одного метра светодиодной ленты на общую ее длину:

Вт/м х L ленты = Вт

После подсчета, необходимо к полученному результату прибавить еще 20%, потому как для блока питания мощности «впритык» будет недостаточно и необходим некоторый запас для его полноценной и безопасной работы.

А теперь немного о коннекторах. Как уже говорилось выше, они понадобятся для соединения ленты с блоком питания, а также с другими лентами, так как многие пользователи не ограничиваются стандартным размером ленты в 5 метров и добавляют к ней еще такую же или даже несколько лент.

Для соединения с коннектором не нужно прибегать ни к каким ухищрениям, достаточно лишь отодвинуть зажим, положив на край ленты коннектор и вернув зажим в обратное положение. После этого нужно лишь правильно подключить провод от коннектора к питающему блоку.

В некоторых случаях может использоваться способ соединения пайкой, который, кстати, выходит гораздо дешевле, чем покупка коннекторов. Соединение получается очень надежным и долговечным.

Важно! При спаивании контактов очень важно нагреть паяльник максимум до 250 градусов и паять не более 10 секунд.

Подключение светодиодной ленты

Существует два типа светодиодных лент:

  1. Одноцветная лента

  2. Многоцветная (RGB)

Принцип их подключения несколько отличается, поэтому имеет смысл рассмотреть их монтаж отдельно.

Как подключить одноцветную светодиодную ленту

Для подключения обычной ленты длиной в 5 метров нужно подключить провода блока питания к проводам ленты. Тут действует стандартная маркировка проводов, обозначающая красным цветом «+» и черным — «-». Если маркировка отсутствует, можно измерить полярность мультиметром, однако, даже при несоблюдении полярности с лентой ничего не случится, она просто не будет светиться.

В случае если нужно подключить более одной ленты, то нужно располагать их не последовательно, а параллельно, потому что при последовательном подключении лента может перегреться и сгореть.

Так выглядит схема подключения одной светодиодной ленты:

Такой вид имеет параллельное подключение двух лент:

Также можно воспользоваться двумя блоками питания и подключить две ленты:

В некоторых случаях, когда есть необходимость подключения небольшого куска ленты, то его можно присоединить и последовательно. Но нужно обязательно проверить, падает напряжение или нет, если показания остаются неизменными, то такое соединение будет безопасно.

Разрезание ленты производится в специально обозначенных для этого местах, где нарисованы ножницы или еще что-то подобное.

Инфо! Разрезание ленты производится через каждые 3 светодиода, при неправильном разрезании из строя выводится не один светодиод, а сразу целый участок ленты.

Присоединение куска ленты производится при помощи коннекторов или спайкой.

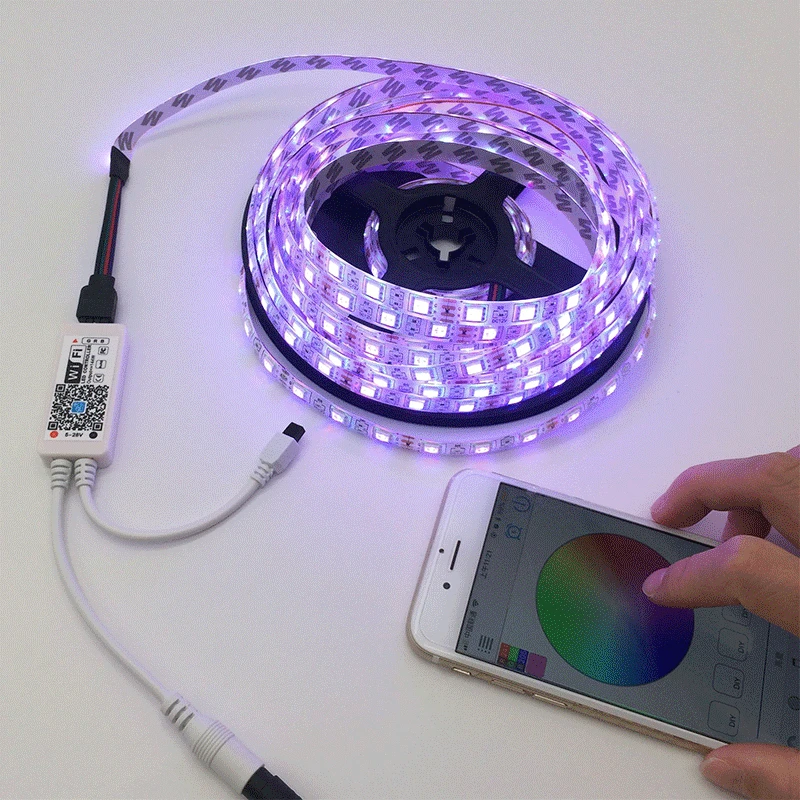

Как подключить светодиодную многоцветную RGB ленту

Многоцветная светодиодная лента отличается от одноцветной тем, что для нее нужен контроллер, который становится еще одним звеном в подключении RGB лента — контроллер — блок питания.

Подключение контроллера к блоку питания аналогично подключению одноцветной ленты: соединение проводов производится в соответствии с полярностью. А вот соединение ленты с контроллером несколько сложнее, поскольку в подключении участвует не 2, а целых 4 провода, 3 из которых управляют интенсивностью цвета, а 4-ый отвечает за подачу питания:

  • B — синий

  • R — красный

  • G — зеленый

  • V+ — общий

Общая картинка подключения выглядит таким образом:

Как и в случае с подключением одноцветной ленты, при использовании нескольких лент, необходимо параллельное подключение. Однако так как RGB ленты потребляют больше тока, нужно помимо контроллера и блока питания применить и RGB усилитель сигнала. Это устройство позволяет урегулировать интенсивность и равномерность свечения светодиодов.

К RGB усилителю подключается вторая лента, а усилитель, в свою очередь, подключается к блоку питания. Желательно использовать отдельный питающий блок для усилителя, потому как если он будет один, то и его мощность, питающая и усилитель и контроллер, должна быть выше.

Идеальная схема подключения для 2-х RGB лент выглядит так:

А вот такой она имеет вид на практике:

Совет! Разобравшись со схемами и принципом подключения, необходимо собрать ленту на полу и включить в сеть, чтобы проверить ее работоспособность. Если все в порядке, то можно приступать к ее монтажу на потолок.

Установка светодиодного освещения своими руками

Чаще всего для устройства дюралайта, на потолке возводится специальная ниша из гипсокартона, которая скроет саму светодиодную ленту, и тогда свет от нее будет попадать в комнату не напрямую, а отражаться от потолка. Именно из-за этого мягкого свечения светодиодные ленты и пользуются таким успехом.

Монтаж гипсокартонной ниши

Гипсокартонная ниша имеет вид карниза, который проходит по всему периметру комнаты или же по краю многоуровневого потолка. Этот карниз, состоящий из гипсокартонных листов, крепится на обрешетку из металлических профилей.

Прежде чем устанавливать обрешетку, нужно сделать правильную разметку: для начала нужно отступить от потолка по стене вниз 70-100 мм и провести ровную горизонтальную линию. Для этого нужно воспользоваться уровнем. Затем необходимо прикрепить профиль вдоль проведенной линии.

Для крепления второго профиля, нужно отступить от стены около 20 см и также провести на потолке линию, параллельную первой. По ней крепится профиль и, таким образом, формируется внутренний периметр.

Затем, отступая от стартового профиля по 40 или 50 см, нужно начать устанавливать отрезки профиля, формирующие обрешетку. Длина таких отрезков должна соответствовать расстоянию между базовым профилем и профилем, лежащим у основания потолка.

Это выглядит вот так:

Основной профиль соединяется со стартовым при помощи небольших отрезков (до 300 мм), а на выступы, которые видны на фото, ляжет несущий карниз.

Обшивка листами гипсокартона

После того как профиль готов, он обшивается листами гипсокартона: сначала его вертикальная часть, что позволяет скрыть проводку. После этого закрывается и нижняя часть, и получается вот такая конструкция:

Установка карниза — это достаточно трудоемкий процесс, поэтому можно избрать более легкий путь и установить на потолок плинтус (галтель) для светодиодной подсветки.

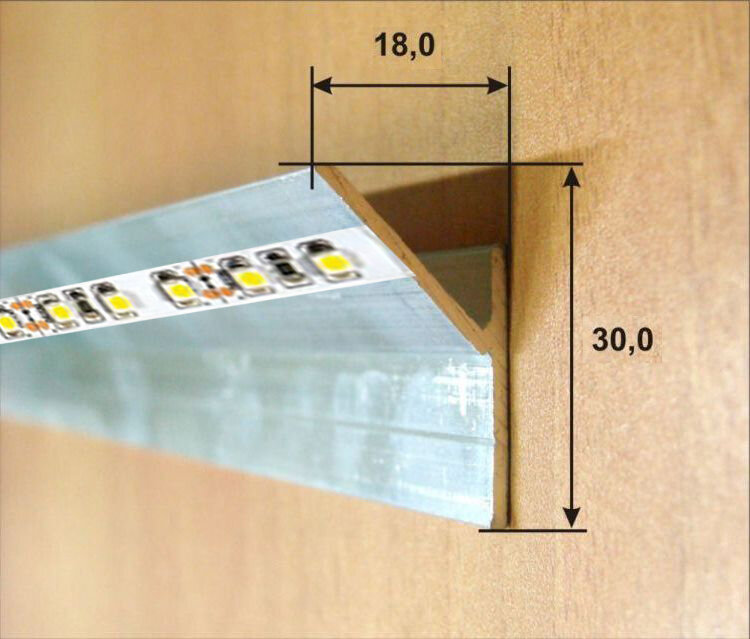

Он имеет такой вид:

Здесь видно, что он не полностью закрывает пространство между стеной и потолком, это нужно для того, чтобы свет от подсветки был виден.

А вот схема его размещения:

Крепится плинтус очень просто, иногда даже при помощи шпаклевки или клея. Все зависит от поверхности, к которой он будет прикрепляться.

Прикрепление ленты

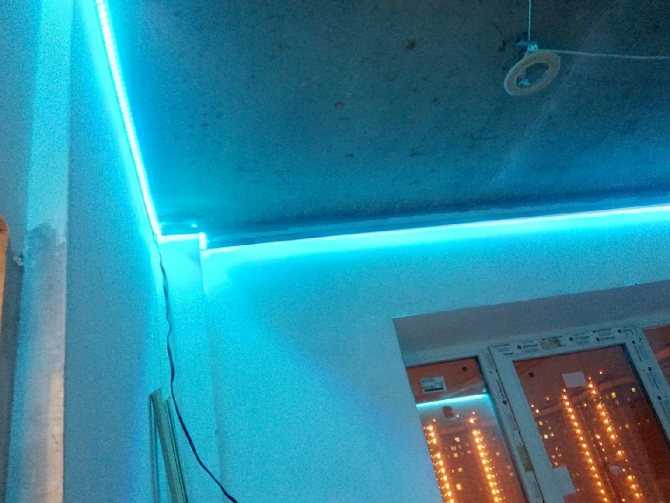

Когда абсолютно все готово, можно начинать крепить ленту. Для этого нужно обязательно очистить поверхность при помощи спирта и приклеить ленту. Обычно для этого достаточно отклеить специальную полоску с обратной стороны дюралайта и тщательно прижать ее к стене.

Важно! Если лента будет охватывать весь периметр комнаты, то ее нельзя сильно перегибать (не более 2-х см).

Для крепления контроллера, усилителя и блока питания нужно заранее предусмотреть специальные ниши.

Установка светодиодной подсветки своими руками требует ответственности и некоторых знаний, которые можно легко набрать, просмотрев несколько видеороликов и внимательно прочитав все инструкции, касающиеся процесса монтажа дюралайта. Необходимо не так много усилий, чтобы украсить свое жилище одной из лучших дизайнерских задумок.

Видеоописание устройства светодиодной ленты и принципов ее управления:

Установка гипсокартонной ниши для подсветки потолка светодиодной лентой:

Больше информации

Задать вопрос

Светодиодная подсветка своими руками — различные варианты изготовления

Главная » Виды ламп » Светодиоды

Автор: Школа светодизайна MosBuild

Все прочнее укрепляются позиции диодного освещения на рынке электротехники. И это не случайно, ведь на сегодняшний день это самый энергосберегающий и экологически чистый вид освещения. К тому же подобные элементы на кристаллах дают большой размах фантазии в оформлении интерьера за счет ассортимента, представленного на прилавках, как в разновидностях светодиодных приборов, так и в цветовой гамме.

А как сделать светодиодную подсветку своими руками? Или все же придется обратиться за помощью к специалисту для решения данного вопроса? В этом нужно попробовать разобраться.

Основная экономия при производстве ремонта как раз и состоит в том, чтобы не переплачивать наемным рабочим, а постараться сделать ту работу, которую возможно, самому.

Итак, перед тем как сделать подсветку, требуется понять, как же разделяются светодиодные приборы освещения и какие их виды бывают.

Содержание

  1. Разновидности светодиодных осветительных приборов
  2. Монтаж подсветки на светодиодах
  3. Подключение RGB-ленты
  4. Преимущества и недостатки подсветки

Разновидности светодиодных осветительных приборов

Приборы, изготовленные на основе светодиодов, могут быть как в форме привычного настольного светильника или обычной лампочки, так и в виде светящейся гибкой ленты или прозрачной цветной трубки, внутри которой находится цепь элементов. Такая трубка называется «дюралайт» и имеет мало отличий от светодиодной полосы. Целесообразным будет остановиться на каждом из вариантов их исполнения.

Разновидности светодиодов
  • Обычные светодиоды – имеют вытянутую цилиндрическую форму и маркируются как DIP.
    Это первый появившийся в продаже элемент, в основе которого лежит полупроводник. Закругленный край эпоксидного корпуса выступает в роли линзы, служащей в качестве направляющей свет детали. Кристаллов в таком приборе может быть от одного до трех, при этом подобный светодиод, равно как и другие его виды, может светиться как одним цветом, так и двумя или тремя соответственно.
  • Светодиодная лента – более высокотехнологичный продукт, в основе которого лежат элементы поверхностного монтажа – SMD. Они имеют меньший размер, и в отличие от DIP-компонентов, монтирующихся на ножках, крепятся снаружи печатной платы, что дает возможность сборки двухсторонних схем. При помощи прослойки люминофора светодиоду можно придать нужный цвет.
  • Дюралайт – гибкая трубка, внутри которой параллельно подключены последовательные цепочки светодиодов. Чаще всего такая подсветка используется при освещении витрин, в роли гирлянд, но возможно ее применение и в оформлении многоуровневых потолков.

Также основой для кристаллов может служить алюминиевая основа. Такие светодиоды маркируются как СОВ (Chip-On-Board) и являются новейшим достижением в этой сфере. По причине конструктивной особенности подобных чипов свет распределяется более равномерно.

Существующие конструкции светодиодов

Основа работы всех светодиодов, независимо от их вида, – это принцип излучения, вырабатываемого элементом. Электроэнергия, проходя через состоящий из разных типов полупроводников кристалл, преобразовывается в видимый световой поток. Свечение, по сути, создается за счет разницы в направленности проводимости полупроводников.

По этой же причине светодиод работает лишь в одном положении полярностей подаваемого напряжения. И если лампу накаливания можно подключить, подав питание «фаза-ноль» в любом положении, то при подаче плюсового заряда на «-» чипа не будет никакого свечения. LED- компонент просто не будет работать.

Монтаж подсветки на светодиодах

Разобравшись с видами светодиодов и определившись с тем, какой из них наиболее подходит для подсветки, можно приступать непосредственно к выполнению установки. Для обычных квартир и собственных домов оптимальным будет выбор светодиодной ленты, т. к. она достаточно проста в установке и в то же время отвечает всем требованиям, предъявляемым многоуровневому освещению.

Если помещение имеет большую площадь, то длина одного отрезка ленты не должна превышать 15 м. При большем размере основание может не выдержать температуры нагрева соединяющих проводов в результате превышения потребляемой мощности. Вообще наилучшим вариантом будет подготовка частей LED-ленты по 10 метров, которые в последующем будут соединены с диммером или контроллером (при использовании многоцветного варианта) параллельно.

Маркировка места возможной резки светодиодной ленты

Главное – световую полосу нельзя резать там, где придется. На ее полотне промаркированы места, где можно произвести подобное действие.

Светодиодная лента может быть с клеевой поверхностью, тогда для монтажа требуется лишь отклеить защитную пленку и прижать полосу к нужной поверхности. Если приобретено изделие без подобного элемента крепления, то необходимо использовать двухсторонний скотч.

Также подобные полосы могут быть разными по степени влагозащищенности (с силиконовым покрытием и без), по силе светового потока (оно зависит от температуры цвета и мощности), а также по плотности (30, 60, или 120 единиц на один метр).

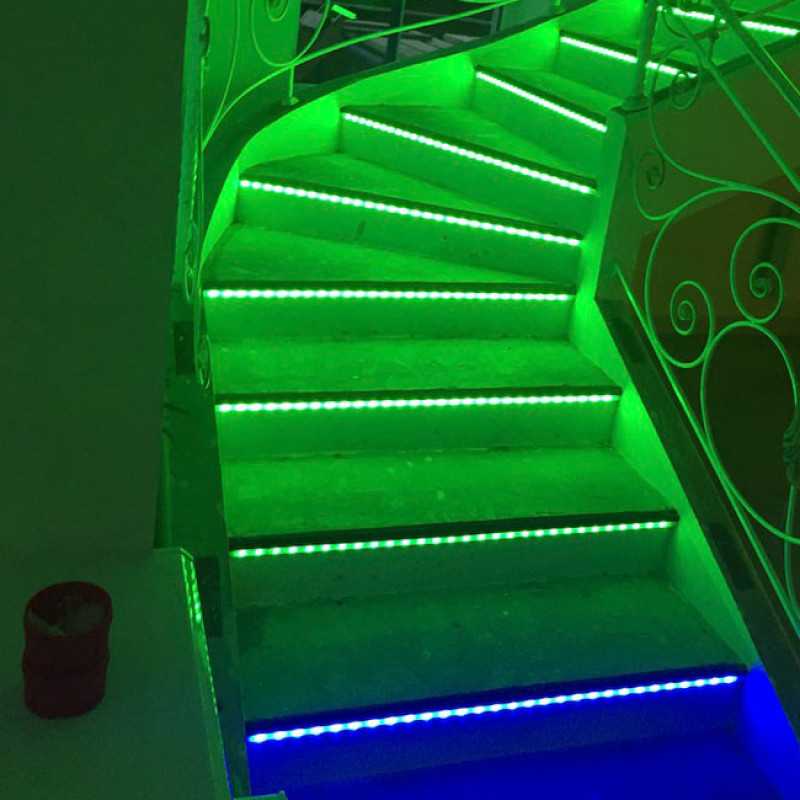

Наиболее часто светодиодное освещение, сделанное своими руками, выполняется в виде контурной подсветки, хотя каких-либо ограничений в ее использовании нет. С помощью подобного продукта возможно не только выгодное разграничение помещений на световые зоны, но и подчеркивание цветовой гаммы комнаты.

Возможно нанесение световых рисунков на потолке или создание звездного неба над головой. К тому же, когда в одной комнате живут двое детей, интересным будет выполнить разграничение детской на две зоны в разных тонах, по цветам, которые нравятся одному или другому ребенку.

Многоцветная светодиодная лента требует для работы наличия не только стабилизирующего устройства, но и RGB-контроллера, который выполняет функцию «мозга», управляющего цветом свечения.

Подключение RGB-ленты

При подключении светодиодной ленты не имеет значения, будет она однотонной или многоцветной, оно происходит по одинаковому принципу. Единственное отличие RGB-полосы – наличие в ее схеме питания контроллера и иногда усилителя. Вот на этих приспособлениях стоит остановиться подробнее.

При соединении блока питания с контроллером разницы в действиях с одноцветными лентами не наблюдается – контакты соединяются по маркировке полярности. Немного сложнее коннект контроллера и полосы. Три провода здесь отвечают за цвета, а четвертый – за питание:

  1. В – синие оттенки;
  2. R – красные;
  3. G – зеленые;
  4. V+ – подача питания.

В целом подключение будет выглядеть так:

Подключение RGB-контроллера

Так же, как и при монтаже однотонной LED-полосы, при выполнении такой работы, как установка светодиодной подсветки своими руками, потребуется разделение ленты на отрезки. Только в случае с RGB-лентой нужно понимать, что светодиоды в ней с большим потреблением электроэнергии, а потому необходимо включение в схему усилителя сигнала, регулирующего силу светового потока и позволяющего равномерно светиться чипам.

Конечно, плюсов у подобной подсветки много. Она более экономична в плане расхода электроэнергии, чем другие существующие виды освещения, обладает намного большим сроком службы, хорошим теплообменом и коэффициентом полезного действия. К тому же довольно проста в монтаже, не требующем специальных навыков и больших знаний, и при этом подлежит ремонту при сгорании одного или нескольких чипов.

Но все же некоторые сетуют на высокую стоимость, которую имеют светодиоды для освещения и оборудование к ним. Хотя, если вдуматься, то сумма, уплаченная при приобретении, вполне окупится за небольшой срок использования, а сама подсветка будет радовать глаз, привнесет уют в помещение и сделает его неординарным.

Подсветка

Понравилась статья? Поделиться с друзьями:

11 потрясающих самодельных светодиодных проектов, которые стоит попробовать этим летом

Ваш дом или машина выглядят ослепительно днем, но мрачны ночью? Что ж, лето не за горами, и нет недостатка в уникальных способах украсить свое пространство. Светодиодные проекты — это воплощение мечты каждого мастера, ведь каждое ремесло доказывает, что это весело и легко для взрослых и детей.

Проявив творческий подход и немного вдохновения, вы можете сэкономить деньги, добавив эксклюзивный штрих в свой дом. Приготовьтесь, потому что пришло время удивить всех в вашей семье несколькими крутыми светодиодными проектами.

1. Светодиодная люстра

В мире, где декор и стиль играют важную роль, вы, должно быть, устали от унылого вида обеденной зоны или входной двери. Люстры уже давно славятся своей непревзойденной красотой, и пришло время осветить ваш дом одной или двумя люстрами для создания классического летнего образа. Вам понравится заниматься этим проектом, поскольку вы можете экспериментировать с широким спектром предметов.

Вы можете создать великолепную светодиодную люстру, которая привлечет внимание каждого гостя со старыми велосипедными колесами, чашками или разбитой посудой. Один из кристаллов, золота или бронзы в сочетании с белым светодиодом обеспечивает стильный внешний вид.

2. Светодиодное украшение своими руками

Все любят сверкающую новогоднюю елку, но елка с персонализированными украшениями становится более запоминающейся. Если вам нравится вовлекать детей в некоторые из ваших занятий, это то, что вам понравится делать вместе. Украшения недорогие, и вы можете раскрасить их аэрозольной краской в ​​зависимости от настроения, которое хотите создать в своем доме.

Проект прост, и вы можете настроить его практически любыми украшениями для уникального и долговечного вида.

3. Перезаряжаемый светодиодный фонарик своими руками

Вы устали искать батарейки, когда ваш фонарик неожиданно разрядился? Вы можете положить конец таким распространенным дилеммам, создав перезаряжаемый светодиодный фонарик. Проект подчеркивает, насколько просто начать работу с электроникой, и побудит вас решать более сложные задачи в будущем.

Светодиодные фонари

предлагают различные режимы, такие как увеличение, уменьшение и стробоскоп для более четкого зрения, что полезно в чрезвычайных ситуациях.

4. Светодиодная футболка своими руками

Если есть что-то, что всегда будет выделяться на летней вечеринке или празднике, так это светодиодная футболка. Вам понравится, как светодиод подпрыгивает под ваши любимые биты, и эту футболку легко сочетать практически с любыми брюками или шортами в вашем гардеробе.

Если у вас есть логотип компании, это может быть отличным шансом прорекламировать то, что вы делаете. Оживите эту скучную футболку и приготовьтесь привлечь всю толпу.

Если у вас есть свободное время, вот простые и забавные кондиционеры, которые вы можете сделать своими руками.

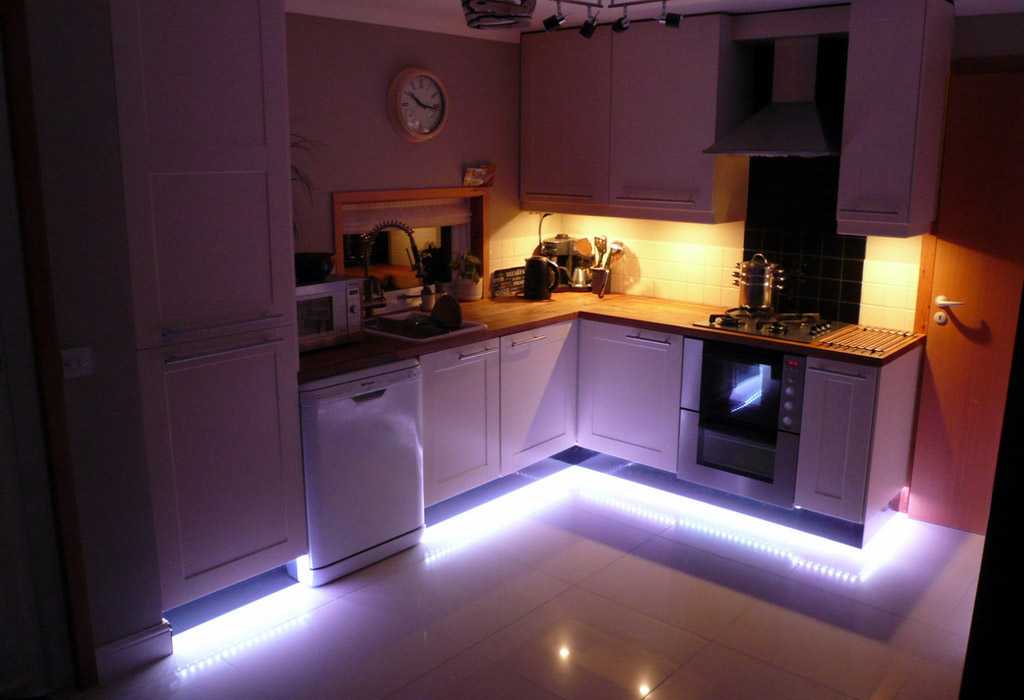

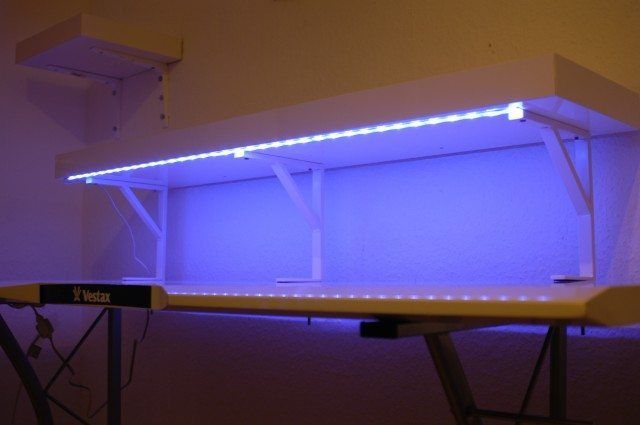

5. Светодиодное освещение под шкафом

Помимо спальни или гостиной, подумайте о другом месте, где вы проводите большую часть своего времени. Конечно, кухня! Новые кухонные шкафы и блестящая гранитная столешница выглядят фантастически, но дополнительное светодиодное освещение создаст идеальную атмосферу на вашей кухне. Вы получаете функциональную подсветку для чтения рецептов и нарезки овощей.

Светодиоды

имеют разные оттенки, поэтому вы можете выбрать тот, который хорошо сочетается с вашим декором. Не забудьте измерить площадь, на которой вы хотите установить светодиодные модули, и очистить поверхность для облегчения установки.

6. Светодиодное освещение салона автомобиля

Большинство людей считают светодиодное освещение в автомобиле модным явлением, и хотя это правда, у проекта есть и другие полезные преимущества. Представьте, как звучит ваша любимая музыка, вы едете в темноте, а крутые огни светят под разными углами. Разве это не идеальное сочетание для поездки с любимыми этим летом?

Вы можете создать настроение в кратчайшие сроки после правильного планирования. Если вам не нравится белый светодиодный свет, вы можете настроить различные цвета для обновленного внешнего вида в пользу ваших пассажиров. Интерьер автомобиля будет впечатляющим и вдохновит ваших друзей принять вызов.

7. Светодиодная свеча своими руками

Вау, снова манящее свечение светодиодов в вашем доме! Ищете ли вы дополнительное аварийное освещение в своем доме или создаете романтическую атмосферу, вы не ошибетесь, выбрав набор светодиодных свечей. Вероятно, это один проект, который вы взломаете за пять минут, так как вам потребуется несколько предметов.

Свечи легко повредить, поэтому тщательно просверлите отверстия. Светодиодные свечи экономят труд, требуют только включения и выключения питания.

8. Светодиодный фонарь для велосипеда своими руками

Наступило лето, и кажется, что даже темнота не помешает вашим любимым занятиям. Что ж, пусть мир увидит вас, демонстрируя красоту вашего велосипеда, добавив привлекающие внимание светодиоды.

Все, что вам нужно, это несколько готовых инструментов, чтобы оживить ваш велосипед. Кроме того, очистите области крепления спиртосодержащим чистящим средством и дайте им высохнуть, чтобы избежать работы с загроможденными полосами. Проект весьма полезен, так как водители могут легко замечать гонщиков, чтобы предотвратить ночные аварии.

Ищете больше интересных идей? Вот уникальные способы, с помощью которых технологии могут помочь вам выжить этим летом.

9. Подсветка для бутылок своими руками

Сколько раз вы швыряли винные бутылки в свой магазин, не осознавая их потенциала? Используйте эти бутылки с творческими идеями DIY, которые могут украсить ваш интерьер и внешний вид.

Если для вас важны такие события, как Рождество, День отца и дни рождения, то этот светильник для бутылок, сделанный своими руками, оживит праздник.

10. Добавьте светодиодов в настенное искусство своими руками

Сколько раз вы восхищались настенным искусством в разных местах и ​​обещали себе создать такое? Вот шанс сделать это. Настроить настенное искусство своими руками так же просто, как выбрать дизайн.

Вы можете настроить настенное искусство в соответствии с вашим личным стилем, используя трафареты, обои и ткань, а также другие доступные ресурсы в вашем доме. Придайте этим романтическим ужинам эксклюзивную атмосферу.

11. Светодиодное оригами своими руками

Если вы всегда хотели вдохнуть жизнь в свое оригами, то вот вам небольшая хитрость. Включите светодиоды! Вы можете исследовать вместе со своими детьми, создавая уникальные структуры, такие как мультфильмы и животные. Набор светодиодных цветов для оригами — один из популярных дизайнов, и это идеальный способ удивить близких цветами, которые никогда не вянут.

Дважды проверьте соединения и убедитесь, что нет коротких замыканий.

Светодиодное освещение имеет значение

Вуаля! Теперь у вас есть несколько идей, которые помогут вам создать великолепный образ для импровизированной летней вечеринки. Несмотря на то, что они простые, они будут иметь заметное значение в стоимости и внешнем виде вашего дома или заднего двора. Светодиодные светильники недороги, энергоэффективны и экологичны.

Почти все упомянутые проекты создаются за несколько часов и не требуют сложного программирования. А еще лучше, многие из них выполнимы, когда на пикнике с друзьями.

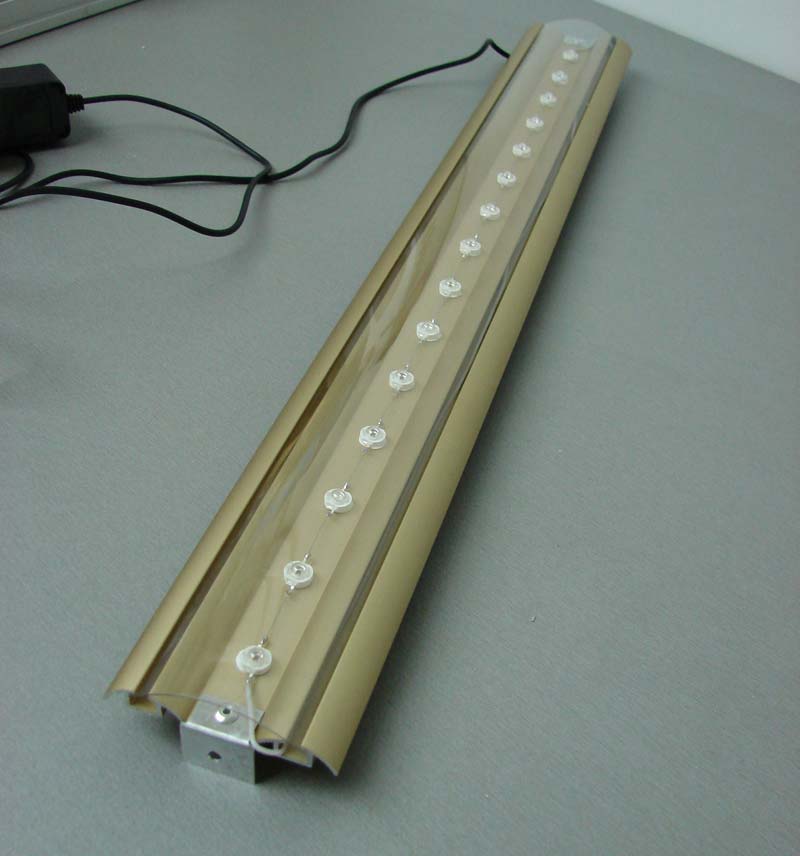

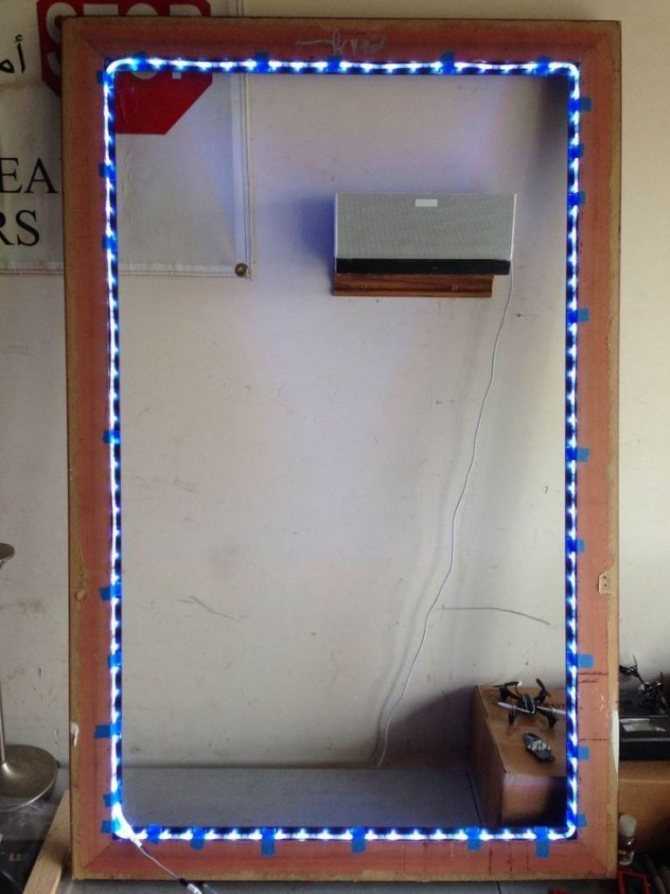

Сборка светодиодных фонарей своими руками

Все мы любим возиться и модифицировать оборудование, которое покупаем, своими руками, но это далеко не создание чего-то с нуля. Вы бы попытались сделать свои собственные светодиодные фонари? Лично я бы не стал, но это, вероятно, потому, что я не любитель делать что-то своими руками, а некоторые люди.

Когда мой хороший друг Джефф Кук пригласил меня проверить его самодельные светодиодные фонари, я, конечно, отнесся к этому скептически. С таким количеством доступных светодиодных светильников на рынке, зачем вам создавать свои собственные? Я задал этот вопрос Джеффу, и он просто ответил: «Цена и полезность».

Создание собственных светодиодных фонарей, безусловно, не для всех. Это не только требует времени, но вы также должны знать, что вы делаете. Это не похоже на то, что вы работаете по набору инструкций, все методом проб и ошибок. Джефф использовал самодельные светодиодные фонари в течение последних нескольких лет, поэтому я подумал, что было бы неплохо провести некоторые фотометрические измерения и посмотреть, что он на самом деле сделал.

Прежде чем мы перейдем к результатам, я задал Джеффу несколько вопросов о его самодельных светодиодных светильниках.

Почему вы решили создавать свои собственные светодиодные фонари?
В основном две причины: Цена и полезность. Для фонарей заводского изготовления цена обычно составляет около 1000 долларов за единицу 1 × 1. Удобство — фонари заводского изготовления тяжелые и громоздкие (за исключением волны гибких панельных светильников, появившихся в последнее время). Созданные мной фонари можно легко поднять на руке на подставке. При необходимости их можно даже приклеить к стене или потолку. Плюс третья причина: мне нравится что-то мастерить и экспериментировать.

Как вы пришли к идее, что строить и какой тип освещения вам нужен?
Я нашел магазин в Акихабаре (Токио), в котором продавались различные светодиодные ленты, которых я больше нигде не видел. Это остается верным и по сей день. Светодиоды плотно упакованы и очень яркие. Издалека они выглядят как сплошная линия, а не как набор точек. Я купила несколько и поэкспериментировала с ними. Я сделал несколько панельных светильников, наклеив ленту на алюминиевые листы, и сделал несколько палочек, используя метровые алюминиевые профили. Для ключевого света мне нужен был большой источник, поэтому я соединил две панели вместе и прикрепил большой рассеивающий лист спереди. Большой гибкий кусок рассеивателя дает такое же качество света (за исключением того, что он больше и мягче), как тяжелый софтбокс за 400 долларов, прикрепленный к заводской панели.

Сколько времени они строили?

На изготовление панели уходит около часа. Измерить ленту и приклеить ее к панелям или профилям — это простая часть. Далее идет военная служба. Давненько я ничего не паял, но ваша техника становится лучше, чем больше вы это делаете.

Было ли их сложно делать? Может ли кто-нибудь это сделать?
Они не требуют особых навыков. Огни сами по себе могут выглядеть довольно ужасно, но это не повлияет на качество излучаемого ими света.

Сколько, по вашему мнению, стоило строительство?
Одна панель стоит около 140 долларов США, а палка — около 50 долларов США.

Изменились ли ваши светильники DIY за эти годы?
Я всегда стараюсь их улучшить. Все модульное. У меня есть сумки блоков питания с силовыми кабелями. Я сделал силовые кабели длинными, чтобы свет мог быть высоким на подставке без блока питания, висящего в воздухе на полпути к подставке. При необходимости я могу соединить несколько кабелей питания вместе. Я также сделал кабели-разветвители, чтобы я мог питать более одного осветительного прибора от одного блока питания. Еще одним преимуществом длинных кабелей питания является то, что они устраняют необходимость в большом количестве удлинителей.

Довольны ли вы результатами, которые вы получаете от света?

Я очень счастлив. Я сделал тип света, который мне нужен для моей цели. Большая площадь поверхности для ключевого света и длинная палочка для контрового света, покрывающего волосы и плечи, чтобы отделить объект от фона. У меня также есть фонарь, установленный вертикально на подставке, который поддерживает мою подсветку, чтобы немного ударить по щеке. Это также дает красивый ободок на плече, а если объект съемки — женщина, красивый блик сбоку на ее волосах.

Вещи, которые я хотел бы улучшить: я еще не нашел диммер, который не вызывает неприятного мерцания, так что пока я должен использовать правило обратных квадратов. Свет не двухцветный, но я считаю, что дневной свет — это то, что я использую чаще всего. Обычно я снимаю в офисе или комнате с окнами, поэтому дневной свет хорошо работает. У меня тоже есть вольфрамовые панели, и они не занимают много места в моей сумке, поэтому я использую их, когда мне нужно. Если бы я захотел, я мог бы упаковать в свою сумку дюжину фонарей размером с кинофлоу.

Каковы ограничения на использование вашего освещения?
Они могут работать только от сети, и у меня нет возможности затемнить светильники. Я попытался построить несколько диммеров, но обнаружил, что они просто заставляют свет мерцать. Конечно, нет готовых софтбоксов или аксессуаров, поэтому все, что мне нужно, я должен собрать или создать сам.

Что думают или говорят клиенты, когда вы приглашаете их на работу?
Часто это корпоративные клиенты, которые отмечают, насколько профессионально выглядит установка освещения. Обычно они удивляются и впечатляются, когда я говорю им, что они «домашние». (что меня всегда шокирует)

Фотометрия

Итак, теперь давайте перейдем к результатам фотометрии. Я всегда тестирую лампы таким образом, чтобы получить представление о том, как они соотносятся с другими приборами. Результаты рассказывают только часть истории и никогда не должны использоваться в одиночку для оценки света. В ходе многолетних испытаний я обнаружил, что некоторые источники света с хорошими фотометрическими показателями не всегда выглядят хорошо, а источники света с худшими фотометрическими показателями иногда могут выглядеть лучше, чем показывают их результаты.

ТОЧНОСТЬ МОЩНОСТИ И ЦВЕТОВОЙ ТЕМПЕРАТУРЫ ПО КЕЛЬВИНУ

Я протестировал самодельную светодиодную лампу дневного света 2×1 Джеффа с помощью спектрометра Sekonic C-700, чтобы выяснить, какую мощность дает свет и насколько точным является воспроизведение цветовой температуры по шкале Кельвина. Показания были сняты на расстоянии 1 м (3,28 фута) в контролируемой среде.

Как видно из приведенных выше показаний, свет зафиксировал выходную мощность 1690 люкс (157fc). 1690 люкс от гибкого светильника размером 2×1 — это немного низко. Свет зафиксировал цветовую температуру по Кельвину 7343K, что более чем на 1700K отличается от истинного источника 5600K. Это, безусловно, показывает вам, что покупка готовых светодиодных лент дневного света не обязательно гарантирует, что вы действительно получите светодиоды 5600K.

Просто чтобы оценить производительность DIY 2×1, давайте сравним его с Aladdin Bi-Flex 2×1, когда он настроен на 5600K:

цветовая температура по Кельвину 5899К.

Цветопередача

Итак, теперь, когда мы увидели, сколько продукции производит Джефф «Сделай сам 2×1», как он работает, когда дело доходит до воспроизведения точных цветов. Выше вы можете видеть, что при освещении средний индекс цветопередачи (R1-R8) составляет 70,8, а расширенный индекс цветопередачи (R1-R15) составляет 60,4. Для воспроизведения точных оттенков кожи было зафиксировано -27,5 для R9.(красный), 69,4 для R13 (наиболее близкий к европеоидному оттенку кожи) и 64,7 для R15 (наиболее близкий к азиатскому оттенку кожи). Эти результаты были откровенно ужасными, и цифры были худшими из всех светодиодных ламп, которые я когда-либо тестировал.

Такой низкий балл указывает на то, что самодельный свет не может точно воспроизвести большинство цветов, и ваши изображения должны быть серьезно откорректированы по цвету на этапе постобработки, чтобы получить нормально выглядящее изображение.

Еще раз давайте посмотрим, как это соотносится с Aladdin Bi-Flex 2×1 (просто нам есть с чем сравнивать):

Как видите, между этими двумя источниками света существует огромная разница, когда речь идет о точном воспроизведении цветов.

Спектральное распределение

Выше вы можете увидеть спектральное распределение Джеффа DIY 2×1. Судя по полученным мной показателям цветопередачи, неудивительно, что спектральное распределение довольно ужасное. Несмотря на ровный спектр от 600 до 540 нм, свету не хватает информации на большинстве длин волн. Спектр не только не полный, но и имеет огромные промежутки, где он вообще не может воспроизвести определенные цвета.

Снова давайте сравним DIY 2×1 Джеффа с Aladdin Bi-Flex 2×1. Выше вы можете увидеть, как должна выглядеть хорошая светодиодная лампа с температурой 5600K.

Я задал Джеффу вопрос после того, как показал ему результаты фотометрии для его источников света:

Мы сделали несколько фотометрических измерений ваших источников света, вы были удивлены результатами?
Я всегда был доволен качеством света, но немного подозревал цвет. Фотометрические показания подтвердили мои подозрения, поэтому я был удивлен и немного смущен результатами.

Реальные характеристики

Несмотря на то, что важно проверять свет на фотометрические характеристики, графики и цифры могут рассказать вам только часть истории. Просто потому, что свет хорошо работает, когда дело доходит до фотометрии, нет гарантии, что эти результаты перейдут в хорошее качество света.

Несмотря на то, что работа Джеффа «Сделай сам» 2×1 показала ужасные фотометрические показатели, на удивление она выглядела не так плохо, как я думал. Это не значит, что он был хорош в любом случае, но он работал лучше, чем указывали его фотометрические результаты. Я мог ясно видеть, как неспособность света воспроизвести полный спектр влияла на изображения, которые мы получили. Отсутствие красного цвета в DIY 2×1 явно делало оттенки кожи очень зелеными, а другие цвета выглядели не совсем правильно.

В ситуациях, когда освещение полностью контролируется, и вы балансируете белый цвет своей камеры, эти источники света, вероятно, будут работать лучше. Самая большая проблема с использованием источников света возникает в условиях, когда есть другие источники окружающего освещения. Как только вы настроите баланс белого для источников света, сделанных своими руками, вы заметите, что другие объекты на заднем плане начинают приобретать странный цветовой оттенок.

Что касается качества света, то он был более чем способен создать хороший мягкий, ровный источник при использовании с рассеиванием. Со светом определенно не было ничего плохого, кроме того, как он воспроизводил цвета.

У Джеффа валялась полоса красных светодиодов, поэтому я предложил добавить несколько перед его светом, чтобы посмотреть, что произойдет. Удивительно, но свет внезапно стал намного лучше, а результаты CRI значительно подскочили. Ниже вы можете увидеть, как это изменение повлияло на оттенки кожи.

Свет до того, как мы добавили несколько красных светодиодов. Свет после того, как мы добавили несколько красных светодиодов. Материал снят на камеру Sony a7R II.

Как вы можете видеть из этого видения, результаты далеки от выдающихся, и попытка исправить изображения была очень сложной. Поскольку в цветовом спектре отсутствует так много информации, трудно получить изображение, которое выглядело бы естественно и соответствовало тону кожи. Я не колорист, и я уверен, что кто-то с более ловким набором навыков, возможно, получит лучший результат. Как только мы добавили красные полоски к свету, результаты действительно улучшились до такой степени, что он, вероятно, стал немного ближе к тому, чтобы выглядеть как дешевый готовый 1×1.

Я почти уверен, что если бы Джефф смог найти несколько светодиодных лент более высокого качества, результаты от этого света могли бы быть действительно хорошими. Нам удалось улучшить точность цветопередачи, просто добавив полоску красных светодиодов, вряд ли научно, но это сработало.

Я спросил Джеффа,

Узнали ли вы что-нибудь из результатов, что заставило вас переосмыслить, как улучшить ваши светодиодные фонари?
Да, у меня был запас красных светодиодов, купленных в том же магазине, поэтому я добавил несколько красных полос между белыми, и это действительно помогло скруглить цветовой спектр огней.

«Сковорода»

Еще один источник света, над которым работал Джефф, я назвал «Сковорода», потому что это буквально светодиодные ленты, прикрепленные к внутренней части сковороды. Это новый подход, и использование металлической основы с высокой отражающей способностью, такой как кастрюля, безусловно, помогает увеличить интенсивность света. Поскольку светодиоды утоплены в поддоне, это также помогает источнику света не разливаться повсюду. Я могу только сейчас увидеть Kickstarter «Свет днем, готовь ночью».

Удачно

Самостоятельное изготовление светильников своими руками по-прежнему остается ерундой. Хотя вы можете добиться приличных результатов, все зависит от качества используемых вами светодиодов. Поиск и поиск правильных требует много проб и ошибок. Поскольку некоторые светодиодные светильники продаются всего за несколько сотен долларов, создание собственного может показаться неразумным решением. Если вы считаете себя немного разнорабочим/инженером, вы определенно можете попробовать, но лично я бы предпочел просто раскошелиться и купить тот, который уже сделал кто-то другой.

Использовали ли вы раньше фонари своими руками? Каков ваш опыт? Дайте нам знать в комментариях ниже.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
