Как создать пассивный дом своими руками, секрет его энергоэффективности, основные характерные параметры

Многие страны признали, насколько эффективенпассивный дом, своими руками сооруженный или с помощью специалистов.

Проектировщики разработали и ввели в эксплуатацию здания с минимальным потреблением энергии за счет устройства особых окон, фундаментов, новых технологий во многих строительных решениях.

Они входят в проектирование жилых многоквартирных сооружений, коттеджей и таунхаусов, общественных строений.

Содержание:

1 В чем сущность проектирования пассивной постройки
2 По каким параметрам и технологиям разработаны строения
3 Что входит в проектную документацию
4 Выбор конструктивных элементов
5 Проемы в стенах и кровельный пирог
6 Использование пассивной солнечной энергии совместно с новыми технологиями

В чем сущность проектирования пассивной постройки

Энергосберегающее жилье

Главной задачей пассивного строительства является сбережение средств застройщика на обогрев сооружения в течение всего года.

В замыслах проектировщиков лежала идея совсем не пользоваться дополнительными нагревательными источниками, но суровые сибирские морозы позволяют только мечтать о таких возможностях, зато можно сократить отопительный сезон.

В холодных районах используют инфракрасные обогреватели не больших мощностей, которым характерно низкое энергопотребление.

Пассивность достигается разработчиками за счет теплоизоляционных, конструкционных материалов.

Примером служит полистиролбетон, применяемый в стеновых блоках, изготавливаемый на объекте в специальных установках последовательным смешиванием:

воды
цемента
древесной смолы
пенополистирольных химических элементов, состоящих из воздушных шариков заключенных в твердое вещество, прилипающих друг к другу с равномерным распределением

Сколько проектировщиков столько и предложений, инженеры спорят в выборе материалов для возведения стен, предлагают основное внимание уделять изоляции, а коробку возводить из более устойчивых контрагентов. Создают пассивный дом идеи многих архитекторов.

По каким параметрам и технологиям разработаны строения

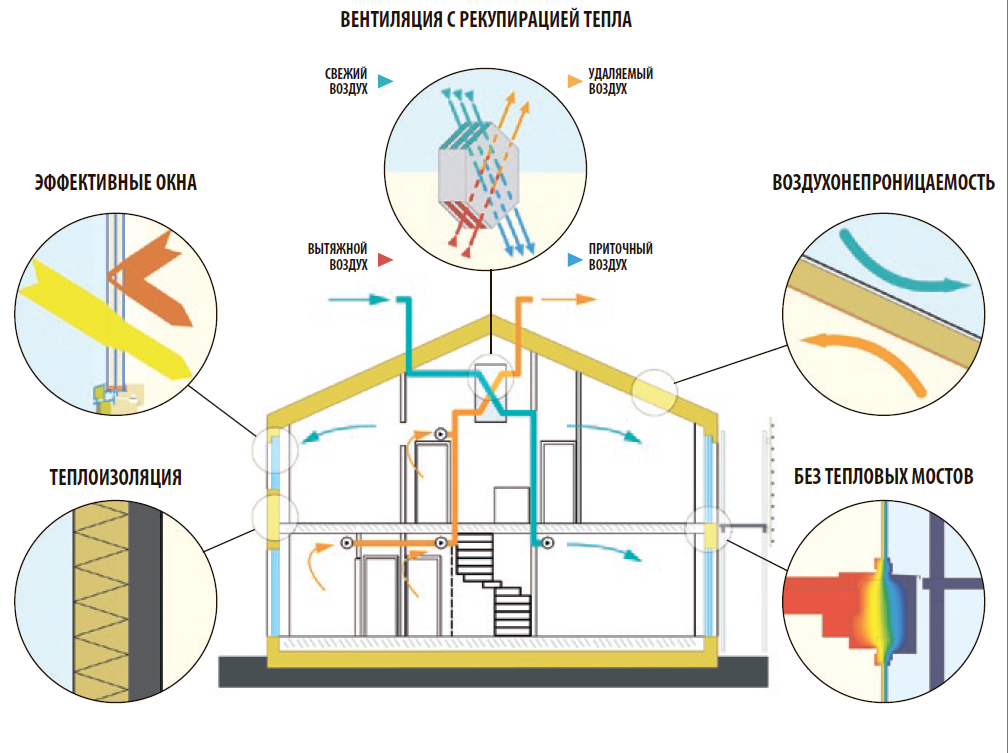

Малое энергопотребление это основное направление, строящих пассивный дом, технологии подобных сооружений позволили сделать акцент на выборе параметров:

разворачивать фасад на юг с максимальным использованием солнечной энергии как пассивного источника с полным отсутствием затененных участков, чтобы предоставить зданию большие возможности утепления
герметизировать по возможности все уязвимые площади

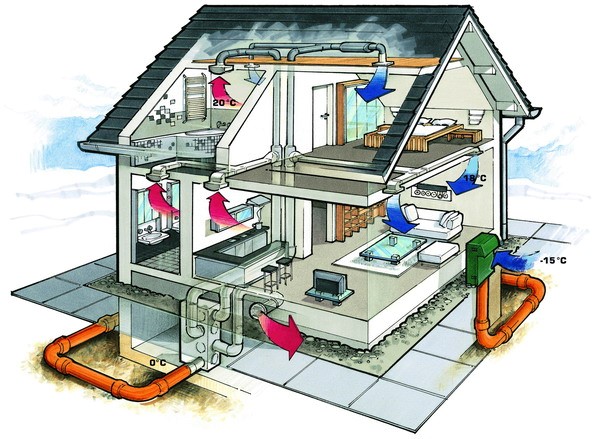

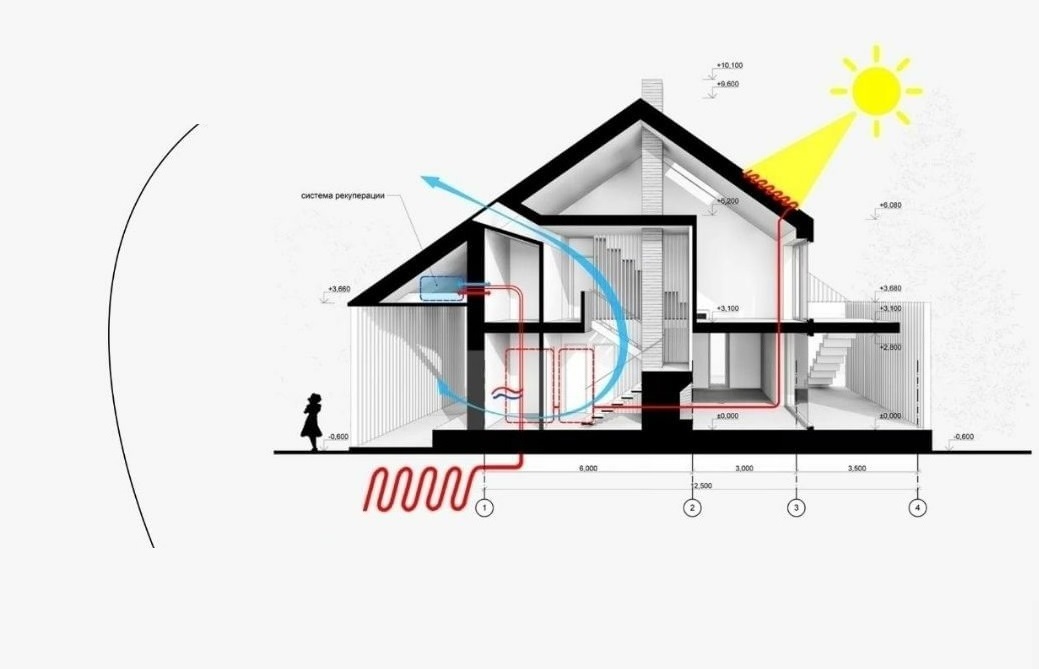

создать воздушную рекуперацию, сокращая потери теплых потоков с помощью вентиляционной системы
правильно выбрать оконные блоки, ориентировать их на выполнение функций по сохранению и получению солнечного тепла
достигнуть минимального суточного остывания комнат при минусовой температуре за стенами здания
выполнять нагревание водных ресурсов, применяя солнечные коллекторы или тепловой насос
использовать для подогревов грунтовый теплообменник
ликвидировать холодные мостики
осуществить компактную постройку, соответствующую для применения подобного отопления
учесть, что затратность на пассивное строительство превышает цены обычного дома, но снижает вредоносные выбросы

Цена увеличивается за счет повышенной сложности в проектировании, но это не останавливает интерес потребителей застроек.

Что входит в проектную документацию

Каждая инновация технологических процессов, требует дополнительных затрат на исследования для выбора наиболее оптимальных вариантов из множественных предложений и инженерских споров.

Пока что, документация состоит из основных составляющих:

архитекторского проекта в соответствии с законодательными нормами
согласно статистическим расчетам представляют соображения по армированию сооружения
размещают на чертежах инженерные сети
составляют смету на расход материалов с начала и до конца постройки

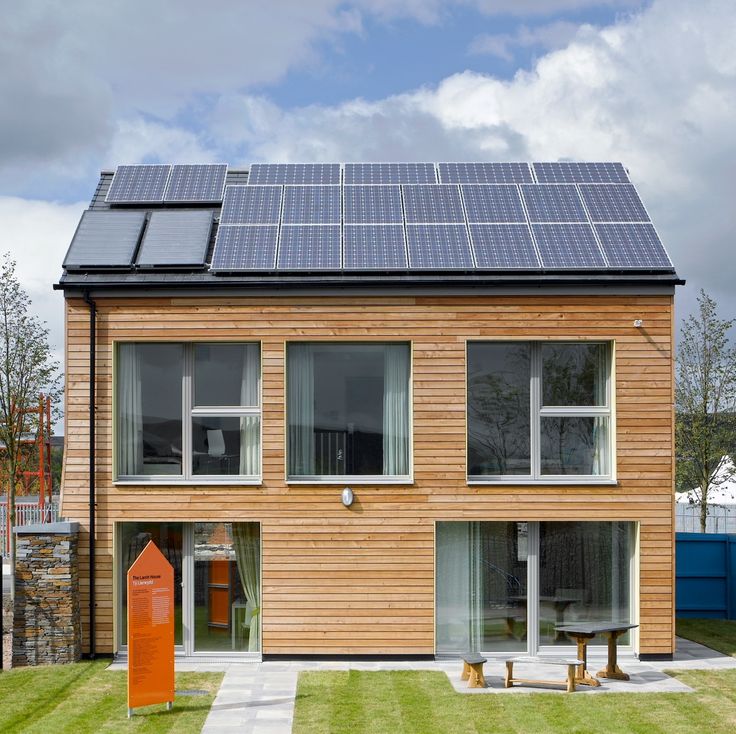

Солнечные батареи на крыше пассивного дома

На помощь инновационному строительству приходят интегрированные разработки, с абсолютной согласованностью всех, участвующих в общем проектировании.

От этого зависит и насколько эффективно будет увеличена или снижена отапливаемая площадь, которая потребляет солнечную энергию, ее архитектурные особенности.

Подсобные помещения в расчет не входят, основное внимание уделено полезным площадям.

Проектировщики останавливаются на оптимальном решении в строительстве ориентируя дом по географическому полюсу вместо магнитного. Фасад располагают большей частью на южную сторону, возможны небольшие отклонения в стороны западные или восточные.

Буферной зоне определены хозяйственные помещения, которые размещают на севере постройки, туда же помещают и кухню, этими манипуляциями снижают отопительную нагрузку в холодный период.

Инженеры строители производят расчеты коэффициентов, имеющих значение:

теплоизоляционное
инфильтрационное
воздухообменное
стеновое, половое, потолочное тепловое сопротивление
нагрузочных коллекторных и отопительных

Имеет важное значение твердая теплоизоляция фундаментных периметров, наружных подвальных стеновых площадей.

В доме полностью рассчитывают необходимость в количестве окон и их стекольных слоев в независимости от их расположения.

Выбор конструктивных элементов

Для пассивного дома важны все конструкции, составляющие его:

площади стен
кровельный пирог
фундаментная основа
окна
двери

Материал для стен выбирают различный, важно правильно возвести их. Для древесных сооружений уменьшают потерю тепла с помощью наращивания их толщины, увеличивая диаметр, сечение элементов.

Толстые брусья помогут не производить действия по дополнительной теплоизоляции, если вовремя уничтожить холодные мостики. В этом используют сборку бревенчатых срубов, наиболее пригодных для пассивных зданий.

Применяется изоляция в тех участках, которые уязвимы в проникновении холодных воздушных струй.

Не проходит тепло через стеновые элементы с плотным примыканием, если брусья профилированы и высокоточно обработаны. Используют наиболее пригодные в данном случае клееные детали, они не испытывают усадочных признаков, соблюдая первоначальность геометрических размеров на протяжении всего времени существования с положительными теплотехническими характеристиками.

Недостатком служит дороговизна естественного материала, поэтому энергоэффективность увеличивают с помощью современных утеплителей, ветроизоляционных мембран.

Чтобы не ухудшать экологию в использование подходят плиты, произведенные из хвойной древесины, предварительно перемолотой, благодаря своему связующему свойству сюда не добавляют клеевых и химических веществ.

Такими плитами утепляют здания со стенами из различных стройматериалов. В пассивных строениях возводят коробку в виде правильного слоеного пирога.

Он состоит из:

теплоизоляторов минераловатных
пленки гидроизоляционной
мембраны пароизоляционной
фасадных и системных изоляторов

Если применяют для утепления маты изо льна, целлюлозную эковату, экономят на сплошной изоляции, а стены приобретают свойства дышать наподобие деревянных. Грамотно построенные стеновые поверхности, надежно защищенные от проникновения наружного холода, с предохранением по всему тепловому контуру, образуют термосный эффект, в котором тепло не покидает помещения, для этого просто нет возможности.

Широкое применение получили каркасно-панельные постройки с высокими теплоизоляционными свойствами, если умелые строители заделали стыковочные места.

Как самая доступная в ценовом вопросе является стройка из материалов газо- и пенобетонов. Сам материал представляет собой теплоизолятор. Использование специальных клеящих составов для блочной стыковки, позволяет улучшать стеновую тепловую характеристику.

Наибольшая пассивность зданий достигается от применения новейших утеплителей, выходящих в продажу и обновляющихся ежегодно.

Проемы в стенах и кровельный пирог

Кровельный пирог

Крыша на каждом строении представляет собой и называется строителями кровельным пирогом.

Его устраивают с особенной тщательностью, чтобы тепло не покидало дом через чердачные перекрытия, образуют условия,для невозможности возникновения намокания утеплителей, от образовывавшихся конденсатов.

Создают все необходимые для кровли свойства в конструкции, с наличием вентилируемого зазора между слоями утеплителей и черепицей или другим, покрывающим крышу материалом.

Используют антиконденсантную пленку, диффузионную мембрану, они кроме сохранности тепла еще играют звукоизоляционную роль.

Каждый мастер знает, насколько важны правильно подобранные и установленные дверные и оконные блоки. Места соприкосновений конструкций с поверхностями проемов, проходят герметизацию с установкой утепляющих элементов.

Производители выпускают окна с несколькими стеклопакетами, пространство между ними заполняется инертными газами. Современные окна имеют систему, позволяющую проветривать помещение не охлаждая комнаты.

К дверям разработчики отнеслись с не меньшей внимательностью. Даже надежные конструктивно металлические сооружения, но обладающие высокой теплопроводностью оснащают пенополистирольными, пенополиуретанными, минеральными утеплителями, которые надежно предохраняют здание от холодов, звуков и чужаков.

Использование пассивной солнечной энергии совместно с новыми технологиями

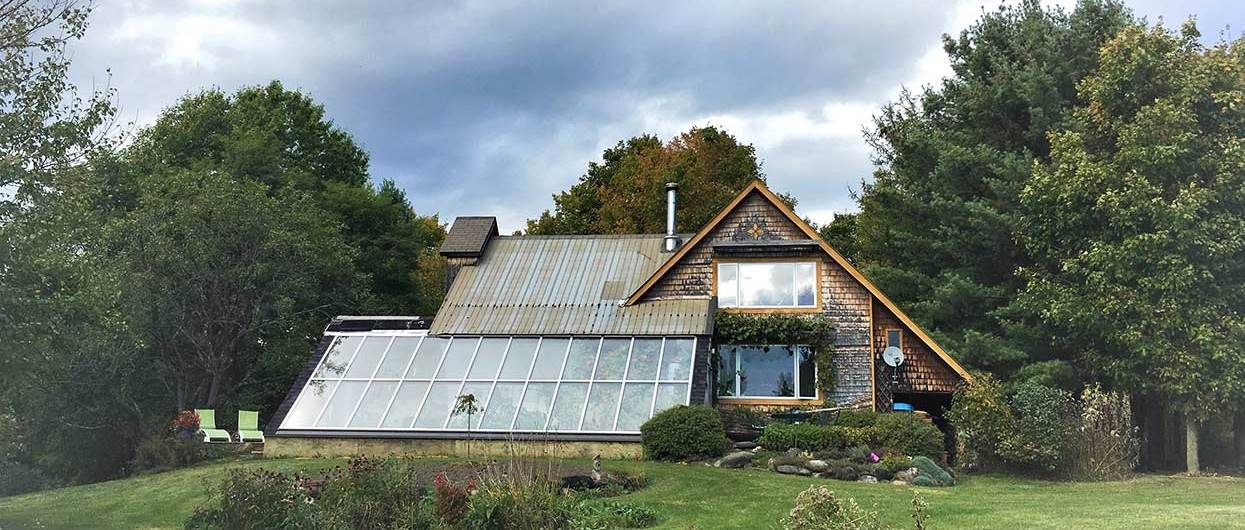

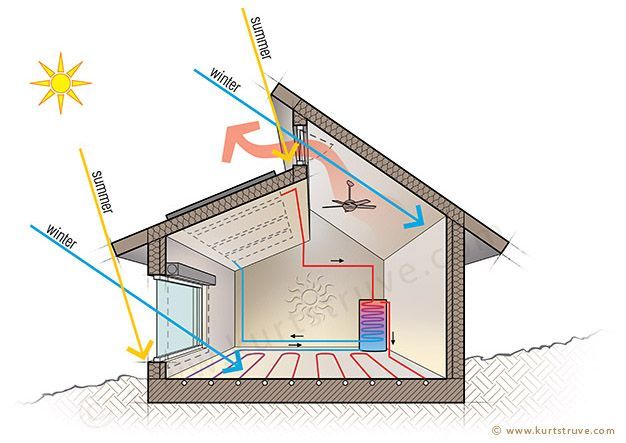

Солнечные лучи используют для обогрева помещений через окна, применяют эффектный способ, сооружая стену Тромба. Эту поверхность выполняют из плотных материалов, способных хорошо поглощать солнечный обогрев и окрашивают в темный цвет.

Конструкцию располагают на некотором расстоянии от остекленной части, между этими участками происходит циркуляция воздушных потоков, образуя конвективную отопительную петлю.

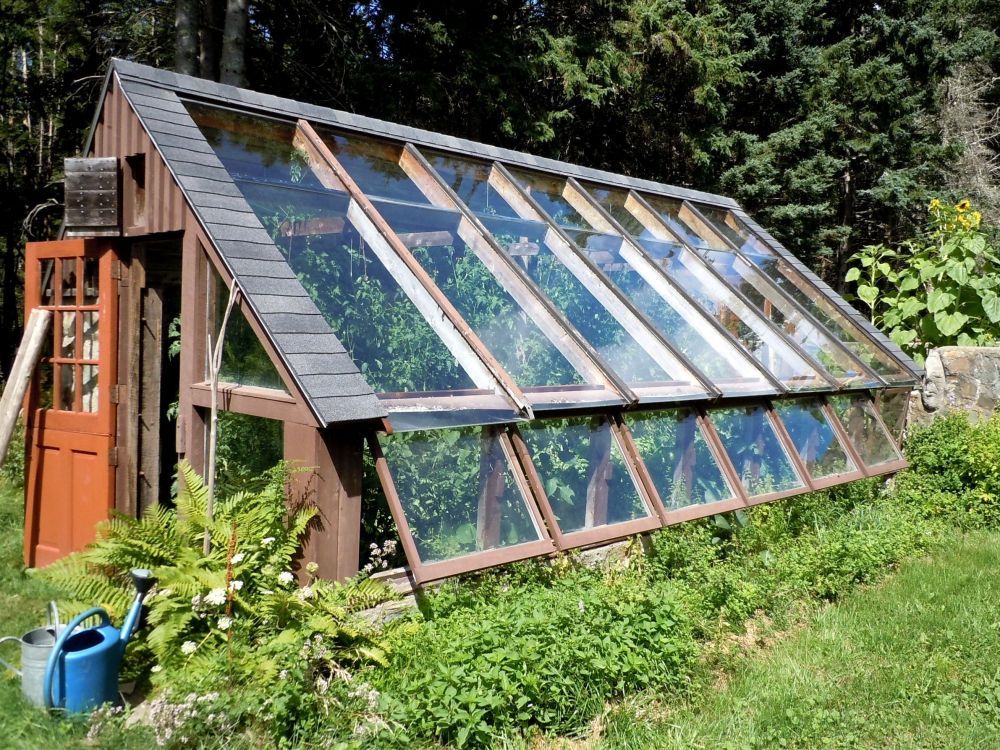

Широкое применение получили устроенные в домах солярии, которые эффектно используются с встроенными скользящими дверными блоками.

Пассивные дома стали реальностью в нашей жизни, их дальнейшее развитие предстоит в будущем, а на широкое использование надеются конструкторы строительной инженерии.

Реальный дом по технологии пассивного домостроения — на видео:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

Рубрики
Теги

Похожие записи
Автор

Строительство пассивного энергосберегающего дома: виды, материалы, проекты

Содержание

Описание
Форма дома
Солнечный свет
Теплоизоляция
Светопрозрачные элементы
Герметичность
Вентиляционная система
Технология строительства
Преимущества и недостатки
Производители
Советы и лайфхаки
Полезное видео
Рекомендуемые товары

Строительство дома всегда тонкий и, требующий максимального внимания, процесс. Кроме того, что каждый владелец дома желает иметь конструкцию надежную и прочную, хочется платить в процессе эксплуатации за электроэнергию, как можно меньше. Идеальный вариант экономии на системах отопления является пассивный дом или энергоэффективный дом. Такое строение имеет ряд особенностей и нюансов в технологии и проектировании.

Описание

Понятие пассивного дома (иначе называют энергосберегающий дом), определяет список технических требований, с которым потребление энергоресурсов в доме составляет 13 %. Показатель энергопотребления за год составляет 15 Вт*ч/м².

Для сооружения такого дома необходимо придерживаться определенных требований, которые создадут условия низкого энергопотребления. Чтобы в полной мере ознакомиться с пассивным домом необходимо разобрать каждый элемент, составляющий его, по отдельности.

Форма дома

Учитывая, что имеется прямая зависимость тепловых потерь от общей площади дома, то в процессе проектирования пассивного дома важно уделять внимание форме сооружения, как например в купольном доме. Энергосберегающий частный дом должен быть сделан таким образом, чтобы коэффициент компактности находился в пределах нормы. Такой показатель определяет соотношение общей площади дома к его объему.

Справка: Чем меньше значение коэффициента компактности, тем меньше тепла расходуется домом в пустую.

Обязательно при определении формы и площади дома учесть необходимость использования всех будущих комнат и помещений. Нельзя допускать чтобы в пассивном доме присутствовали неиспользуемые или малоиспользуемые комнаты (просторные гардеробные, гостевые или туалетные помещения). На их содержание необходимы существенные затраты энергии. Идеальным вариантом для пассивного дома является сферическая форма конструкции.

Солнечный свет

Поскольку строительство пассивного дома направлено на дальнейшее максимальное сбережение электроэнергии, то важным моментом является использование природного источника энергии, т.е. солнечного света. Для максимальной экономии энергоресурсов в доме пассивным все окна и двери располагают на южной стороне. Одновременно с этим проводить остекление с северной стороны фасада не рекомендуется. Не стоит рядом с пассивным домом сажать и массивные растения, от которых отбрасывается большая тень.

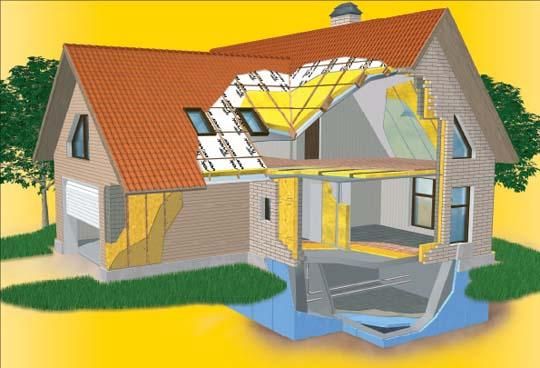

Теплоизоляция

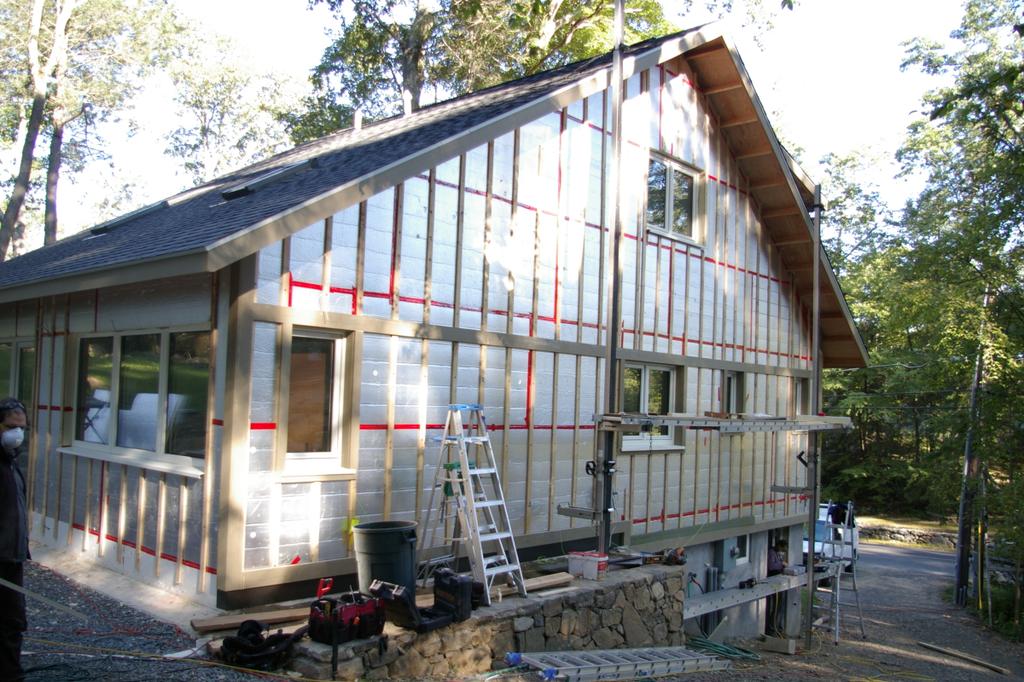

Одним из важных моментов, которые учитывают при строительстве пассивного дома является обеспечение конструкции теплоизоляцией. Важно не допускать ни единой возможности теплопотери. Теплоизоляцией обеспечивают все угловые соединения, окна, двери, фундамент.

В особенности тщательно проводят укладку теплоизоляционных материалов в стены (например, в доме из соломы) и крышу. Добиваются при этом значение коэффициента теплопередачи в 0,15 вт/(м*к). Идеальным показателем является 0,10 вт/(м*к). Материалами, позволяющими добиться вышеуказанных значений, являются: пенопласт со значением толщины 30 см и СИП панели, толщина которых составляет минимум 270 мм.

Светопрозрачные элементы

Учитывая, что через окна в ночное время происходит значительная потеря тепла, необходимо использовать только энергосберегающие виды окон. Стекла, которыми оснащены элементы, служат в качестве солнечных аккумуляторов. Они накапливают энергию солнца на протяжении дня и сводят к минимуму теплопотери ночью.

Сами по себе энергосберегающие оконные конструкции имеют тройное остекление. Внутри пространство их заполняется аргоном или криптоном. Значение коэффициента теплоотдачи составляет 0,75 Вт/м²*К.

Герметичность

Показатель герметичности при строительстве пассивного дома должен быть существенно выше, чем у обычной конструкции. Воздухонепроницаемость достигается за счет обработки всех стыков между элементами конструкции. Это касается и оконных, дверных проемов. Зачастую для такой цели используется герметик гермабутил.

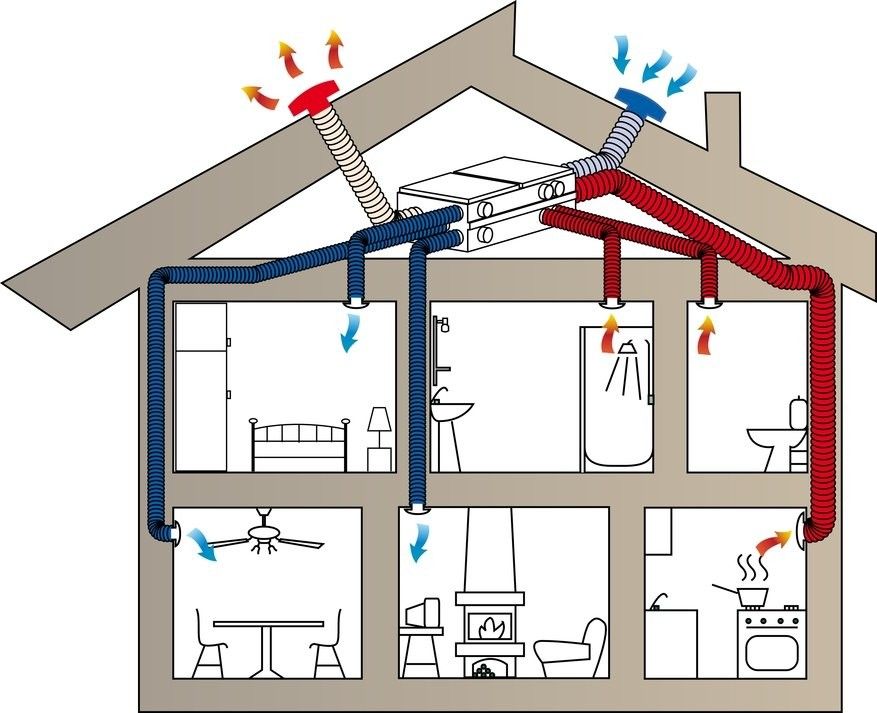

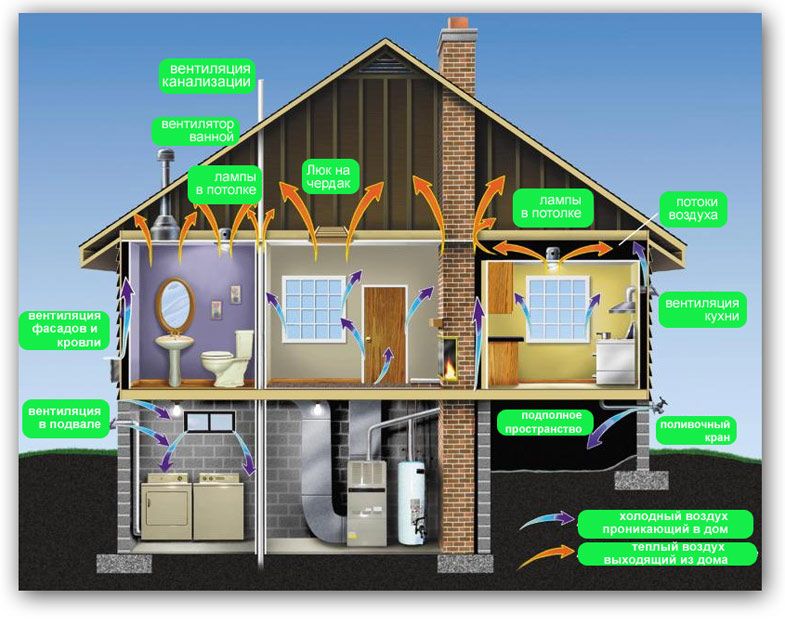

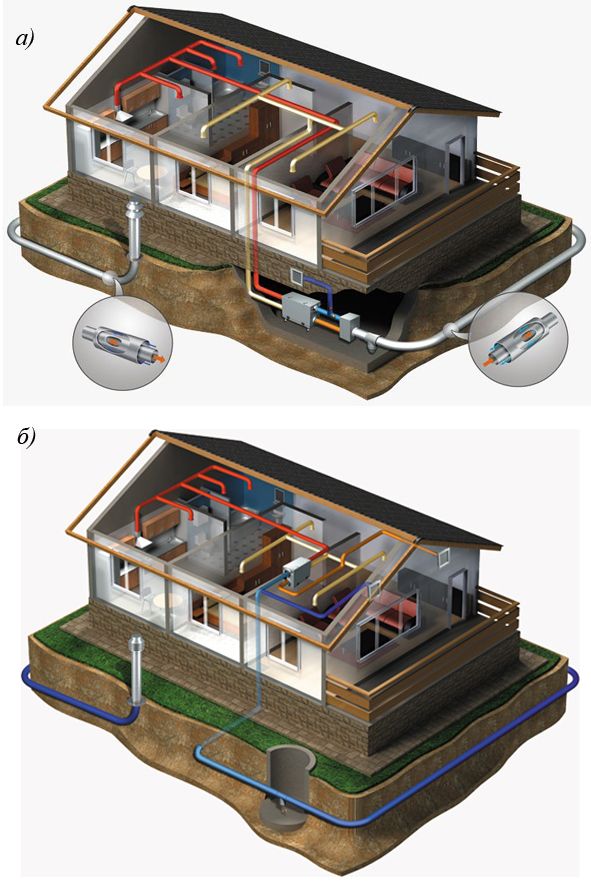

Вентиляционная система

Система для вентиляции в конструкции обычного дома предполагает потери тепла до 50%. Пассивный дом, технологии которого направлены на уменьшение теплопотерь, требует иного подхода. Вентиляция сооружается по рекуперационному типу. Важен в этом вопросе показатель рекуперации, допускаются лишь значение 75% и больше.

Суть подобной вентиляционной системы проста. Количество поступающего воздуха в помещение, а также уровень его влажности регулирует сама система. Свежий воздух, попадая в систему, нагревается благодаря теплому воздуху, которой выходит из помещений. Это позволяет сэкономить энергию для обогрева свежих воздушных масс, поскольку тепло передается ещё холодному воздуху от нагретого в помещении.

Справка: Все вышеописанные системы могут использоваться как энергосберегающие технологии для частного дома по отдельности.

Технология строительства

При желании построить пассивный дом своими руками придётся уделить этому немало времени. Важно при строительстве понимать суть, которую включают в себя энергосберегающие технологии для частного дома. Вариантов использования материалов для строительства и теплоизоляции достаточно много.

Прежде, чем начинать строить пассивный дом самостоятельно, рекомендуется заказать проект такого дома у профессионалов. Они смогут рассчитать все нюансы конструкции и указать необходимые материалы, которые подойдут конкретно для выбранного участка земли.

Если есть желание построить пассивный дом, технологии в его строительстве используются следующие:

теплые стены;
теплый пол;
утепление фундамента;
гидроизоляция крыши;
использование СИП панелей для стен, пола и крыши.

Можно воспользоваться следующим алгоритмом действий:

после того, как был сделан проект пассивного дома, приступают к непосредственно монтажным работам;
изначально сооружают фундамент и проводят его утепление. Материалы для этого подбираются индивидуально. Хорошим вариантом для утепления фундамента является пеностекло. Проводится сетка для системы жидкого тёплого пола. После этого приступают к сборке каркаса дома;
приступают к сооружению крыши. Для утепления и гидроизоляции при укладке кровельного покрытия монтируют к каркасу утеплительный материал и гидроизоляционную пленку;
проводят полную гидроизоляцию стен и пола;
приступают к отделке фасада;
устанавливают окна и двери;
завершающим этапом строительства является финишная отделка фасадной части дома.

Из преимуществ, которыми характеризуется пассивный дом, выделяют:

главное и основное преимущество — это минимальный расход электроэнергии в процессе эксплуатации;
воздух, который поступает в свой дом через вентиляционную систему, всегда чистый. В нем нет пыли, пыльцы и различных вредных веществ;
дома не подвергаются усадке, что позволяет заниматься отделочными работами сразу после возведения сооружения;
в строительстве используются экологически чистые материалы;
в обслуживании пассивный дом неприхотлив, например, при необходимости провести ремонт, объемную работу проводить не потребуется;
длительность срока использования составляет 100 лет;
возможность возведения в различных и вариациях архитектурных решений;
пассивный дом подвергается перепланировке в любое время, поскольку в нём практически полностью отсутствуют внутренние несущие стены.

Из недостатков отмечают такие:

постоянство температуры. Во всём доме температурный режим одинаков, т.е. как в спальне, так и в ванной комнате температура одна и та же. В некоторых случаях это доставляет дискомфорт, поскольку для спальни хочется более прохладного микроклимата, а для ванной комнаты больше тепла;
нет возможности пользоваться радиаторами, поскольку их попросту нет. Сушить белье или погреться после долгой прогулки возле радиатора не получится;
зачастую владельцы пассивных домов сталкиваются с проблемой чрезмерной сухости воздуха. Данная проблема появляется из-за частого открывания входной двери на протяжении дня, в особенности в зимний период;
открыть окно и проветрить помещение ночное время суток в пассивном доме также не представляется возможным.

Производители

Из производителей пассивных домов выделяют следующие:

Бауен Хаус. Название домостроительного комбината, который строит пассивные дома в России. Предоставляют услуги по проектированию домов. Комбинат предоставляет возможность построить пассивный дом по различным технологиям, например, каркасный, канадской, Passive Heat или купольный энергосберегающий дом, цены на них варьируют в пределах 250-270 у. е. за 1м².
Медный всадник. Строим энергосберегающие дома и не только. Фирма предоставляет как готовые проекты, так и делает их по индивидуальному заказу. Дополнительно предоставляют услугу дизайна интерьера и ландшафта, и помогают при выборе участка для строительства дома. Есть возможность оформить кредит на строительство. В портфолио компании можно увидеть лучше энергосберегающие дома.

Советы и лайфхаки

Для тех, кто хочет построить пассивный дом, пригодятся следующие советы:

чтобы обеспечить дому максимальный срок эксплуатации важно правильно осуществлять уход и придерживаться некоторых правил. Необходимо сохранять температурный режим на одном уровне, настраивая правильно систему отопления;
нельзя допускать повреждения герметичного слоя дома, например, саморезами или дюбелями и прочими с элементами;
не рекомендуется использовать электроприборы для нагрева температуры помещения длительное время.

Полезное видео

Рекомендуется просмотреть для лучшего понимания того, что собой представляют энергосберегающие дома, видео, в котором описаны все особенности подобных конструкций.

Несмотря на то, что для строительства пассивного дома требуется существенно больше затрат, чем в случае с обычной конструкцией, в дальнейшем экономия энергоресурсов существенно экономит бюджет. Также нельзя пренебрегать и некоторыми особенностями жизнедеятельности в таком доме и быть к ним готовыми.

Проектирование пассивного и энергоэффективного дома в Росии

Концепция пассивного дома

В настоящее время человечество столкнулось с необходимостью найти замену углеводородам, запасы которых невозобновляемы и неуклонно снижаются. Такая задача стоит на государственном уровне. Одним из вариантов решения этой задачи является снижение теплопотерь в жилых домах. Если тепловые потери в жилом доме уменьшены до такой степени, что проникающая через окна солнечная энергия и внутренние источники тепла вместе с предварительным подогревом приточного воздуха достаточны, чтобы возместить потери тепла такой дом принято называть пассивным.

Концепция «Пассивный дом» является наиболее ранней и очень известной концепцией энергоэффективного дома. Эта концепция впервые была применена в Германии в конце 20-го века. Сейчас принято относить здание к «пассивным», если оно соответствует стандартам, немецкого института пассивных зданий. В пассивном доме поддерживается комфортный микроклимат главным образом за счет тепла человеческого тела, энергии солнца, энергии бытовых электроприборов и т.д. Впервые пассивный дом был возведен по экспериментальному проекту в 1991 году в Германии, руководил проектом Вольфранг Файст.

Содержание

1 Концепция пассивного дома
2 Технические мероприятия, выполняемые в пассивном доме
3 Строительство пассивных домов в России
4 Энергоэффективный дом по стандарту пассивного домостроения

В здании проживают четыре семьи, на отопление расходы не превышают 1 л жидкого топлива в год на 1 м2 площади, подлежащей отоплению. В конце первого десятилетия 21 века было введено в эксплуатацию уже более 7000 пассивных домов. Технологии «пассивного дома» проверены также в условиях сурового климата скандинавских стран и доказали свою эффективность. За счет того, что пассивный дом практически не имеет тепловых потерь, экономия энергии составляет 90%. Это достигается в первую очередь за счет грамотной теплоизоляции ограждающих стен, увеличения площади остекления южного фасада, а также за счет автоматизированных систем отопления и вентиляции. Также используется солнечная энергия.

Технические мероприятия, выполняемые в пассивном доме

Основа пассивного дома это эффективная теплоизоляция. Выполненная по проекту, без мостиков холода теплоизоляция,- это главный, но не единственный элемент пассивного дома. В пассивном доме важно все, начиная от элементов архитектурного облика, таких как размеры дома, его формы, количества выступающих элементов, остекления и ориентации к солнцу и заканчивая гидроизоляцией фундаментов.

Особая забота, выбор качественных и долговечных утеплителей для дома. Минимальные требования к толщине утеплителя стен и потолков пассивных домов начинаются от 15-20 сантиметров. Сами утеплители для стен, фундаментов, отопительных труб, различаются по их физическим, механическим и химическим свойствам. Так утеплять стены можно пeнополистиролом или экструдированным пенополистиролом XPS, имеющим высокую механическую прочность и практически нулевую гигроскопичность. Альтернативой применению пенопласта или экструдированного пенополистирола XPS является применение в качестве утеплителя пеностекла, или минераловатного утеплителя. Так же, как пенопласт, пеностекло не боится воды — не намокает, плиты из пеностекла паронепроницаемы, материал хорошо пилится. В отличие от пенопласта, плиты из пеностекла более плотные и долговечные, материал не горит, хорошо совместим с самыми обычными строительными растворами, отлично штукатурится и клеится, экологически безопасен, его не повреждают грызуны.

Следующим элементом, без которого не бывает пассивного дома является система использования тепла удаляемых и нагретых объемов. Для пассивного дома недопустима ситуация когда теплый воздух выбрасывается наружу через открытые форточки. Для нагрева свежего входящего воздуха встречным потоком воздуха, удаляемого из помещений, устанавливается рекуператор. Тепло канализационных стоков также не теряется. Теплообменник, установленный на водопроводном вводе, решает проблему предварительного подогрева входящей воды утилизацией тепла канализационных стоков.

Один из важнейших элементов пассивного дома — отопление. Оно может быть магистральным газовым, электрическим, использовать энергию земли, ветра или солнца, но обязательно сопряжено с накопителем энергии для снятия пиковых нагрузок. К примеру, в районе ночной тариф на электричество со значительными скидками, основой отопления может стать электрический котёл, с водяным баком в несколько тонн воды. Вода, нагретая ночью, прекрасно справится с обогревом дома днём.

Альтернативой водяного накопителя энергии может быть массивная бетонная стяжка на полу. Она удержит достаточно энергии, для поддержания в помещении дневной комфортной температуры. Есть другие, более экзотические способы сбережения тепла. Примером тому является покрытие стен воском. Такое покрытие сберегает тепло в холодное время года и не пропускает тепло в помещения в жаркий период. Для обогрева пассивного дома обязательно использование энергии солнца. Для этого здание ориентируют большей частью окон на юг. Остекление двух, трёх камерное, стёкла со специальным плёночным покрытием, пропускающим солнечный спектр и отражающим инфракрасное излучение.

Строительство пассивных домов в России

В России в настоящее время, по оценкам экспертов, тратится на отопление 350 кВт\час на 1 метр квадратный. Это в пять раз больше чем в Европе. Энергоэффективные дома, в том числе «пассивные» строятся очень редко, в основном для исследований на средства бюджета. Частные застройщики энергоэффективные здания не возводят. Основным фактором, препятствующим внедрению энергоэффективных технологий в строительстве, является повышенная стоимость энергоэффективного дома.

Те энергоэффективные решения, которые заложены в проект при проектировании, в процессе возведения здания, чаще всего, не реализуются. Это происходит из-за того, что Заказчик не имеет стимула вкладывать средства в энергоэффективные технологии. Таким образом, можно сделать вывод о том, что для широкого внедрения энергоэффективных технологий нужна законодательная база и реальные государственные программы, которые бы стимулировали энергоэффективное строительство в нашей стране.

Энергоэффективный дом по стандарту пассивного домостроения

Пассивные дома. Что означает пассивный дом своими руками, нюансы проектирования

ГлавнаяРазноеПассивные дома

Пассивные каркасные дома от компании Framing House

На территории стран Европейского Союза и Северной Америки пассивные дома из футуристичной диковинки постепенно переходят в разряд повсеместного стандарта. В последние годы данный тренд начал приходить и в Россию. В чем же особенности пассивных домов и как энергосберегающие технологии внедрить на практике уже сегодня и у нас?

Пассивный (а точнее — энергопассивный) дом — это дом, который не потребляет энергию или данное потребление крайне мало. Для поддержания комфортной температуры в помещениях используется не отопление, а преимущественно внутренние теплоресурсы. Благодаря тщательной теплоизоляции с окружающей средой поддерживается минимальный теплообмен. Пассивные дома могут функционировать без затрат на отопление даже в северных регионах.

История развития концепции пассивного дома

Концепцию энергопассивных домов начал развивать еще в конце 1980-х годов немецкий физик Вольфган Файст. Значительно продвинувшись с исследованиями в данном направлении, в 1990-х он открыл и возглавил Институт пассивного дома в городе Дармштадте. Сегодня это авторитетное отраслевое учреждение, в том числе и разрабатывающее стандарты, на которые ориентируются в европейских странах. Сам Вольфган Файст живет с семьей в доме, который может обходиться вообще без отопления. Расходы на отопление в нем ничтожны — в год менее одного литра жидкого топлива на квадратный метр отапливаемых помещений.

Современный стандарт Института пассивного дома (Passive House) определяет уровень энергозатрат на квадратный метр отапливаемой площади в год — 15 кВт*ч в год общих энергозатрат на кв. метр, включая отопление, вентиляцию, горячее водоснабжение и электроснабжение. Для сравнения отметим, что в обычном кирпичном доме энергозатраты на отопление составляют около 300 кВт*ч в год!

Приведенным выше нормам энергоэффективности соответствуют вовсе не несколько жилища единичных энтузиастов, а тысячи пассивных домов в Европейском Союзе. Причем это не только частные коттеджи, но и многоквартирные городские здания. В первую очередь это стало возможным благодаря активному развитию строительных технологий и появлению инновационных материалов для снижения теплопотерь. Теперь активно строятся дома по более продвинутому стандарту — Passive House Plus. Некоторые дома имеют даже положительный энергобаланс — не потребляют, а производят дополнительную энергию, благодаря большому количеству фотогальванических элементов, расположенных на крыше и фасаде здания.

Не остается в стороне и государство. Строительство пассивных домов всячески продвигается, их владельцы получают различные финансовые преференции. В 2009 году в Евросоюзе была принята директива энергетических показателей в области строительства, которая предписывает приблизить все жилые здания к энергетической нейтральности уже к 2020 году.

Особенности пассивных домов

При строительстве пассивного дома нужно учитывать множество нюансов — начиная от расположения дома, планировок до, конечно же, тщательной теплоизоляции.

Архитектурное решение и расположение постройки. Продуманные планировки и архитектурное решение позволяют сократить теплопотери. Большинство окон дома обращают на южную сторону и стремятся к тому, чтобы здание не находилось в затенении. Таким образом оно получает дополнительный приток света и тепловой энергии. Также при проектировании учитывается роза ветров. Широко используются стеклянные перегородки, которые способствуют энергосбережению за счет увеличения уровня освещенности в помещениях.

Теплоизоляции. Значение этого пункта для пассивного дома сложно переоценить. Для снижения теплопотерь устраняются все «мостики холода», устанавливаются теплосберегающие окна и двери, монтируются дополнительные теплоизоляционные ограждающие конструкции. В итоге коэффициент теплопередачи стен должен быть менее 0,15 Вт/м2·K.

Вентиляция. Так как при максимальной теплоизоляции дом по своей сути напоминает герметичный термос, важно обеспечить искусственный приток свежего воздуха. Для этого в энергоэффективном или пассивном доме обязательно должна быть приточно-вытяжная система вентиляции. Она должна не только обеспечивать воздухообмен в помещениях, но и отвечать требованиям энергетической эффективности, поэтому она оборудуется рекуператором.

Рекуперация тепла. Система рекуперации выводит из помещения наружу отработанный воздух, используя имеющуюся в нем тепловую энергию для нагрева свежего воздуха, поступающего с улицы. Таким образом энергетические потери от вентиляции помещения сводятся к минимуму.

Освещение и бытовая техника. Для снижения общих энергозатрат дома используются системы освещения с минимальным потреблением энергии, а также применяется только энергоэффективная бытовая техника.

Возобновляемые источники энергии. Для покрытия энергетических потребностей жилых домов наиболее часто используется солнечная и ветровая энергия. Некоторые экодома удается вывести на положительный энергобаланс. То есть в них потребление энергии меньше, чем производство. Солнечная энергия может использоваться как для дальнейшего преобразования в электроэнергию, так и аккумулироваться в тепловых коллекторах для отопления здания. Получили распространение и так называемые гибридные солнечные батареи, в которых совмещены тепловые и электрические преобразователи солнечной энергии.

Инженерные сети и интеллектуальные системы. В схеме сбережения энергии напрямую участвуют все инженерные сети и системы здания. Для этого внедряются системы контроля и управления электрическими потребителями, расходом воды, системы управления климатом в помещениях.

Следующий шаг: здания с избыточной энергоактивностью

Дома, в которых не только экономиться, но и производится энергия, называют энергоактивными. Специалисты разделяют здания по данному критерию на следующие категории:

• энергоэффективные дома с небольшой энергоактивностью — замещается до 10% от всей потребляемой домом энергии;

• дома со средней энергоактивностью — замещается от 11 до 60% энергии;

• дома с высокой энергетической активностью — замещается свыше 60% энергии;

• пассивные дома (энергетически автономные) — все энергозатраты возмещаются на 100%;

• дома с избыточной энергетической активностью — излишки энергии передаются другим потребителям.

При строительстве энергоактивных домов решаются три ключевые задачи на различных уровнях проектирования (уровне конструктивного и объемно-планировочного решения, инженерно-техническом):

1. Получение необходимой энергии из доступных возобновляемых источников.

2. Аккумулирование (хранение) данной энергии.

3. Регулируемое распределение полученной энергии для нужд дома.

Эти решения могут быть разными в зависимости от региона расположения дома, имеющихся финансовых ресурсов, доступных источников энергии, особенностей архитектуры и т. д. Отметим, что в данной области у архитекторов и строителей есть широкое поле для творчества — в отраслевых изданиях можно найти впечатляющие реализованные проекты.

Повышение уровня энергоэффективности уже эксплуатируемых домов и возведение зданий, отвечающих всё более и более жестким энергостандартам с ориентацией на энергоактивность, завоевало высокий стратегический приоритет в странах Европы. Во главе угла при этом комплексный подход, учитывающий не только энерго-экономические, но и экологические, социальные аспекты. Для России это также неминуемая историческая перспектива. И уже сегодня многие владельцы частных домов, не дожидаясь широкомасштабных государственных инициатив в данном направлении, стремятся перенести успешный европейский опыт в области энергоэффективности на свой участок ИЖС. К счастью, возможности для этого в нашей стране есть. Примером тому уже построенные и успешно функционирующие дома в самых разных уголках России, в том числе и с весьма суровым климатом.

www.framing-house.ru

Технология строительства пассивного дома

Пассивные дома в течение нескольких лет возводятся в Западной Европе, преимущественно в Германии, откуда и происходит технологи ятроительства «пассивного дома». Там был разработан первый проект дома, который должен был потреблять мало энергии. В России идея «пассивного дома» все еще вызывает сомнения среди заказчиков.

Экономия тепловой энергии

Основная цель проекта пассивного дома — это максимальная экономия тепловой энергии. В пассивном доме должны быть сведены к минимуму потери тепла, заменяя активную энергию, поступающую от устройств отопления пассивной энергией, то есть, поступающей из внешних источников, солнечной энергии, рекуперации тепла из вентиляции или внутренних источников энергии. Потребление энергии для обогрева дома, не должно превышать 15 кВт*ч/м²/год. Следует иметь в виду, что эти рекомендации подходят для климата германии, а в более холодных регионах допустима более высокая потребность в энергии. Такой расход энергии можно получить, применяя соответствующую изоляцию наружных стен. Потребность в энергии в пассивных домах почти в восемь раз меньше, чем в традиционных зданиях. Удивительно то, что небольшой расход энергии, не препятствует эксплуатации дома и не снижает тепловой комфорт.

Важно правильное расположение

Расположение пассивного дома относительно солнца

Чтобы построить пассивный дом, необходимо начать с поиска подходящего места. Лучшим будет земельный участок, на котором отсутствуют затеняющие объекты. Уже на стадии покупки проекта, вам нужно обратить внимание на то, чтобы в доме была дневная зона отделена от ночной. Жилые комнаты, столовая – должны быть с юга, чтобы солнечные лучи прогревали помещения в течение дня. Такие природные источники энергии для отопления следует использовать, монтируя большие окна.

Следует иметь в виду, чтобы стекла имели высокий коэффициент пропускания солнечной энергии g≥55%. Хорошим решением будет выбор двойного стеклопакета, который плотно устанавливается в стене в слое теплоизоляции для минимизации тепловых мостов. С северной стороны здание может быть защищенно естественными скалами или деревьями. Окна, если есть необходимость их вставки, должны быть как можно меньше.

Простота формы

Пассивный дом должен иметь простую форму, обеспечивающую ему минимальные потери энергии. Идеальным будет здание, спроектированное в форме прямоугольника, где отношение площади наружных стен к объему будет как можно меньше. Чем более сложную форму будет иметь дом, тем больше углов, то есть потенциальных мест, через которые проникает тепло. Здание должно содержать как можно меньше выступающих элементов, так что присутствие в проекте дома мансардных окон, эркеров и балконов, ухудшит энергетический баланс дома. Желая достроить балкон или подвал, нужно позаботиться о правильной изоляции. Если вы хотите построить дом с чердаком вы должны выбирать проекты с одно — или двускатной крышей. Мансардные окна благодаря современной конструкции, имеют меньшие теплопотери , чем фасадные окна. Однако нужно помнить о правильной изоляции рамы окна.

Отдельный гараж

Наиболее выгодным является строительство отдельно стоящего гаража. Однако, если площадь земельного участка не позволяет этого, можно построить гараж возле здании. Отопление в гараже не даст положительных результатов, а только лишь увеличивает потери энергии . Чтобы избежать проникновение холода с гаража в дом, необходимо утеплить стену дома, к которой пристроен гараж, таким же слоем изоляции, как и остальные стены здания.

Механическая вентиляция

Горячая вода в пассивном доме

«Пассивное» здание, в отличие от традиционных домов, не всегда требует монтажа отопительных систем. В пассивных домах используется механическая вентиляция обеспечивающая рекуперацию тепла. Шум от вентиляции устраняется почти полностью с помощью хорошей акустической изоляции каналов, выбора вентиляторов высокого класс и небольшой скорости потока воздуха в каналах.

В пассивных домах не должно быть камина. Однако для заказчиков, которые не представляют себе дома без него, допускается применение камина с закрытой камерой сгорания. Также возможно практическое использование камина, установив водяной камин, мы согреем интерьер и подогреем воды.

Пассивный дом — это здание безопасное для человека и окружающей среды. Гарантирует меньшие затраты на эксплуатацию дома благодаря минимизации потребления энергии. Имеет полезно для жителей микроклимат, обеспечивает оптимальную температуру и влажность воздуха.

Строя пассивный дом, необходимо помнить о:

хорошее место расположения,
расположение здания относительно сторон света,
очень хорошая изоляция стен,
высокий уровень герметичности здания,
несложная форма дома,
простая конструкция крыша,
устранение мостиков холода,
механическая вентиляция с рекуперацией тепла,
установки герметичных окон.

postroy-sam.info

Пассивный дом в России: быть или не быть?

Дом, который практически не нужно отапливать и освещать, кажется чем-то из области научной фантастики. Тем не менее, подобные дома не только возводят на территории России, но и охотно покупают. Сегодня говорим о таком явлении, как строительство пассивных домов, и узнаём у специалистов, каковы перспективы его развития в нашей стране.

Что это?

Пассивный дом по-другому ещё называется энергосберегающим или экодомом. Главное его отличие в том, что он практически не нуждается в системе отопления и электроэнергии. Дом спроектирован таким образом, что всё тепло остаётся внутри и не требует дополнительной «поддержки». Особая плотность стен и герметичность стыков позволяет ему оставаться тёплым даже при минусовой температуре.

Photo: Wicker Paradise

«У пассивного дома есть пять основных качественных характеристик. Усиленная тепловая изоляция, энергоэффективные окна, непроницаемость воздуха (герметичность), вентиляция с рекуперацией тепла и отсутствие «мостиков холода», — поясняет Алексей Поляков, соучредитель и Председатель Правления Совета по экологическому строительству в России. «Мостиками холода» называют стыки между строительными плитами и другие участки строений, через которые тепло безвозвратно уходит из дома. В пассивном доме швы настолько плотные, что комфортная температура внутри остаётся неизменной. Проектировщики уверяют: благодаря особой системе вентиляции там всегда сухо, тепло и свежо.

Окна в пассивных домах выполняют роль солнечных коллекторов — не только освещают помещение днём, но и передают тепло помещениям и водопроводной системе, а также не пропускают лишнее тепло летом.

Всё это в совокупности даёт ощутимую разницу в количестве потребляемых ресурсов между обычным домом и пассивным. «Расходы на отопление не превышают 15 кВт·ч в год на 1 м². Исходя из цифр российской нормативной документации, в обычных домах расходы выше в 10 раз. А в реальности энергопотребление и затраты на отопление просто зашкаливают», — отмечает Алексей.

Photo: Charly W. Karl

Насколько это распространено в России?

Мало кто знает, но в России есть целый Институт пассивного дома, который продвигает и пропагандирует международный опыт, работая совместно с одноименным немецким институтом. Сотрудники организации консультируют подрядчиков и архитекторов, дают советы и рекомендации по созданию проектов, строительству и мониторингу энергоэффективных зданий. Здесь организуют выставки, обучающие семинары и даже целые экскурсионные туры на объекты в России и Германии. Кроме того, на базе Института уже четырнадцатый год подряд проходит научная конференция, где учёные и застройщики делятся опытом в освоении пассивных домов. Ещё в Институте можно пройти курс «Сертифицированный проектировщик пассивного дома», сдать письменный экзамен и получить соответствующий международный сертификат консультанта или проектировщика.

Первое в Москве LEED-сертифицированное (The Leadership in Energy & Environmental Design) здание «MEBE One Химки Плаза». Photo: R adept

Также у нас в стране есть несколько официально сертифицированных зданий и порядка десяти выставочных и экспериментальных зданий. Один из пионеров – индивидуальный дом в Южном Бутово от компании «Мосстрой-31», вслед за ним появились несколько демонстрационных жилых домов в Подмосковье, ещё один образец построила ГК «Эколдолье» в Екатеринбурге. И еще есть около сотни проектов (чаще всего это индивидуальные жилые дома), в которых применены принципы проектирования и строительства пассивных домов. То есть, эти дома не соответствуют строгим параметрам, не имеют сертификата и не могут зваться пассивными, так как само по себе пассивное строительство в реализации очень дорого. Но отдельные элементы экодома оказались полезными и применяются даже в программе строительства для переселения из аварийного жилья по линии Фонда РЖС. «Поставлена задача не просто строить новые дома, а переселять жильцов в энергоэффективные и экологичные, — рассказывает Алексей, — Это вполне понятно: государство и жильцы в таком случае платят за эксплуатацию такого дома значительно меньше».

Международный Олимпийский Университет в Сочи, прошедший сертификацию на соответствие международному стандарту «зелёного» строительства BREEAM с уровнем Very Good. Photo: Sergei Kazantsev

Причин, по которым обычный человек может вдруг решиться на строительство пассивного дома, больше, чем кажется. Чаще всего россияне решаются на энергоэффективный дом в следующих случаях:

при невозможности подключения здания к централизованным тепловым или газовым коммуникациям;
при большом желании владельца дома следовать экологическим принципам;
при желании продемонстрировать уникальные технологии и материалы;
при необходимости свести коммунальные платежи к нулю.

Почему нет?

Говорить о повальной моде на пассивные дома в нашей стране, конечно, рано. Да и большинство россиян уверены: пассивный дом не «заточен» под климатические особенности России и попросту не способен выдержать наших морозов. В Совете по экологическому строительству заявляют и о других преградах на пути применения экодомов.

Photo: Jeremy Levine

«Развитие пассивного домостроения сталкивается с несовершенством нормативной базы, отсутствием стимулов от государства для девелоперов и конечных пользователей, малочисленностью и малоопытностью наших проектировщиков, строителей и консультантов, — рассказывает Алексей. — Недоступно или очень дорого российское оборудование (тепловые насосы, стеклопакеты, рекуператоры), строительные и конструкционные материалы. Это можно сказать обо всем экологическом строительстве в России».

Тем не менее, пассивные дома продолжают свою экспансию. Даже жители северных европейских стран, в которых зима не менее сурова, чем в России, более 20 лет вводят в эксплуатацию экодома и успешно их обживают. Сейчас зарубежные проектировщики работают над созданием многоэтажных пассивных домов, а в ближайших планах – массовая застройка энергоэффективными зданиями целых кварталов.

«В Европе и США строительство пассивных домов уже получило большое распространение. Оно прижилось в Скандинавии, которая близка нам по климату, — рассказывает Алексей, — когда в России, подобно всему развитому миру, вырастет осознание важности вопросов экологического строительства, а стоимость (и, главное, – ценность) органического топлива станет сопоставима с мировыми ценами, тогда и строительство пассивных, активных, нейтральных, автономных, умных и «зелёных» домов будет повседневным и общепринятым».

Подготовила Мария Соловьёва

05.09.2016

knowrealty.ru

Проектирование пассивного и энергоэффективного дома в Росии

Концепция пассивного дома

Технические мероприятия, выполняемые в пассивном доме

Строительство пассивных домов в России

Энергоэффективный дом по стандарту пассивного домостроения

www. proterem.ru

Что означает пассивный дом своими руками, нюансы проектирования

В чем сущность проектирования пассивной постройки

Энергосберегающее жилье

Пассивность достигается разработчиками за счет теплоизоляционных, конструкционных материалов.

воды
цемента
древесной смолы
пенополистирольных химических элементов, состоящих из воздушных шариков заключенных в твердое вещество, прилипающих друг к другу с равномерным распределением

По каким параметрам и технологиям разработаны строения

разворачивать фасад на юг с максимальным использованием солнечной энергии как пассивного источника с полным отсутствием затененных участков, чтобы предоставить зданию большие возможности утепления
герметизировать по возможности все уязвимые площади
создать воздушную рекуперацию, сокращая потери теплых потоков с помощью вентиляционной системы
правильно выбрать оконные блоки, ориентировать их на выполнение функций по сохранению и получению солнечного тепла
достигнуть минимального суточного остывания комнат при минусовой температуре за стенами здания
выполнять нагревание водных ресурсов, применяя солнечные коллекторы или тепловой насос
использовать для подогревов грунтовый теплообменник
ликвидировать холодные мостики
осуществить компактную постройку, соответствующую для применения подобного отопления
учесть, что затратность на пассивное строительство превышает цены обычного дома, но снижает вредоносные выбросы

Что входит в проектную документацию

Пока что, документация состоит из основных составляющих:

архитекторского проекта в соответствии с законодательными нормами
согласно статистическим расчетам представляют соображения по армированию сооружения
размещают на чертежах инженерные сети
составляют смету на расход материалов с начала и до конца постройки

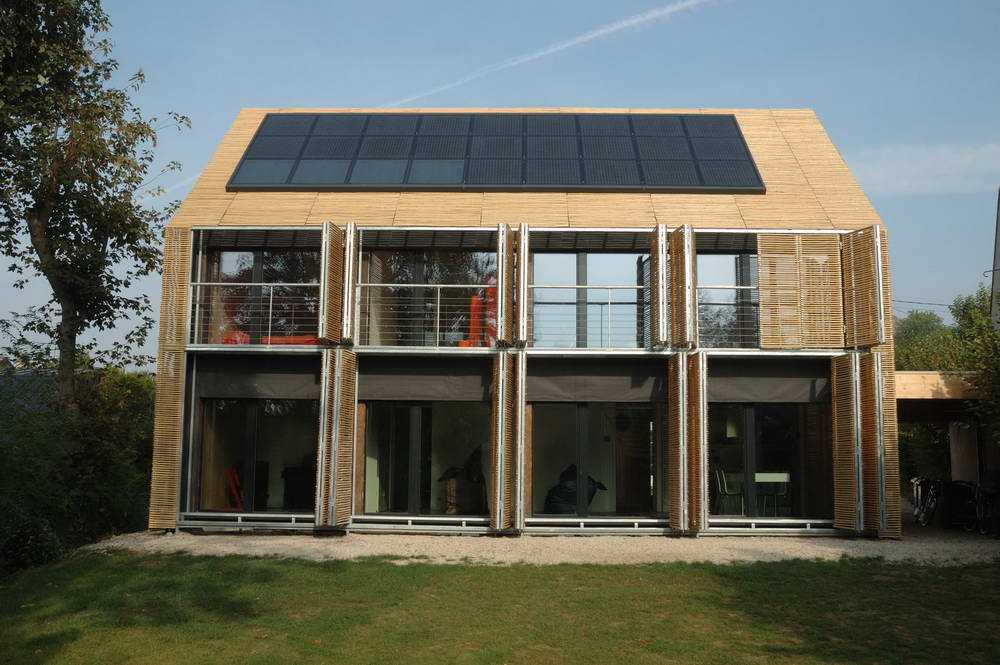

Солнечные батареи на крыше пассивного дома

Подсобные помещения в расчет не входят, основное внимание уделено полезным площадям.

Инженеры строители производят расчеты коэффициентов, имеющих значение:

теплоизоляционное
инфильтрационное
воздухообменное
стеновое, половое, потолочное тепловое сопротивление
нагрузочных коллекторных и отопительных

Выбор конструктивных элементов

Для пассивного дома важны все конструкции, составляющие его:

площади стен
кровельный пирог
фундаментная основа
окна
двери

Применяется изоляция в тех участках, которые уязвимы в проникновении холодных воздушных струй.

Он состоит из:

теплоизоляторов минераловатных
пленки гидроизоляционной
мембраны пароизоляционной
фасадных и системных изоляторов

Широкое применение получили каркасно-панельные постройки с высокими теплоизоляционными свойствами, если умелые строители заделали стыковочные места.

Наибольшая пассивность зданий достигается от применения новейших утеплителей, выходящих в продажу и обновляющихся ежегодно.

Проемы в стенах и кровельный пирог

Кровельный пирог

Крыша на каждом строении представляет собой и называется строителями кровельным пирогом.

Использование пассивной солнечной энергии совместно с новыми технологиями

Широкое применение получили устроенные в домах солярии, которые эффектно используются с встроенными скользящими дверными блоками.

Реальный дом по технологии пассивного домостроения – на видео:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

foxremont.com

Пассивный дом — это… Что такое Пассивный дом?

Пассивный дом, энергосберегающий дом или экодом (нем. Passivhaus, англ. passive house) — сооружение, основной особенностью которого является отсутствие необходимости отопления или малое энергопотребление — в среднем около 10 % от удельной энергии на единицу объёма, потребляемой большинством современных зданий. В большинстве развитых стран существуют собственные требования к стандарту пассивного дома.

В настоящее время[когда?] растут цены на энергоносители и, как следствие, растет цена на электричество и тепло. Вопрос эксплуатационных затрат на жилье стоит достаточно остро. Обычно, показателем энергоэффективности объекта служат потери тепловой энергии с квадратного метра (кВт·ч/м²). В среднем эта величина составляет 100—120 кВт·ч/м². Энергосберегающим считается здание, где этот показатель ниже 40 кВт·ч/м²[источник не указан 625 дней].Для европейских стран этот показатель ещё ниже — порядка 10 кВт·ч/м².

Достигается снижение потребления энергии в первую очередь за счет уменьшения теплопотерь здания. Архитектурная концепция пассивного дома базируется на принципах: компактности, качественного и максимально эффективного утепления, отсутствия мостиков холода в материалах и узлах примыканий, правильной геометрии здания, зонировании, ориентации по сторонам света. Из активных методов в пассивном доме обязательным является использование системы приточно-вытяжной вентиляции с рекуперацией.

В идеале, пассивный дом должен быть независимой энергосистемой, вообще не требующей расходов на поддержание комфортной температуры. Отопление пассивного дома должно происходить благодаря теплу, выделяемому живущими в нём людьми и бытовыми приборами. При необходимости дополнительного «активного» обогрева, желательным является использование альтернативных источников энергии. Горячее водоснабжение также может осуществляется за счёт установок возобновляемой энергии: тепловых насосов или солнечных водонагревателей. Решать проблему охлаждения/кондиционирования здания также предполагается за счет соответствующего архитектурного решения, а в случае необходимости дополнительного охлаждения — за счет альтернативных источников энергии, например, геотермального теплового насоса.

Иногда определение «пассивный дом» путают с системой «умный дом», одной из задач которой является обеспечение контроля энергопотребления здания. Также отличается система «активного дома», которая помимо того, что мало тратит энергии, ещё и сама вырабатывает её столько, что может не только обеспечивать себя, но и отдавать в центральную сеть (Дом с положительным энергобалансом).

История

Развитие энергосберегающих зданий

Развитие энергосберегающих построек восходит к исторической культуре северных народов, которые стремились построить свои дома таким образом, чтобы они эффективно сохраняли тепло и потребляли меньше ресурсов. Классическим примером техники повышения энергосбережения дома является русская печь, отличающаяся толстыми стенками, хорошо сохраняющими тепло, и оснащённая дымоходом со сложной конструкцией лабиринтов.

К современным экспериментам повышения энергосбережения зданий можно отнести сооружение, построенное в 1972 году в городе Манчестер в штате Нью-Гэмпшир (США). Оно обладало кубической формой, что обеспечивало минимальную поверхность наружных стен, площадь остекления не превышала 10 %, что позволяло уменьшить потери тепла за счёт объёмно-планировочного решения. По северному фасаду отсутствовало остекление. Покрытие плоской кровли было выполнено в светлых тонах, что уменьшало её нагрев и, соответственно, снижало требования к вентиляции в тёплое время года. На кровле здания были установлены солнечные коллекторы.

В 1973—1979 годах был построен комплекс «ECONO-HOUSE» в городе Отаниеми, Финляндия. В здании, кроме сложного объёмно-планировочного решения, учитывающего особенности местоположения и климата, была применена особая система вентиляции, при которой воздух нагревался за счёт солнечной радиации, тепло которой аккумулировалось специальными стеклопакетами и жалюзи. Также, в общую схему теплообмена здания, обеспечивающую энергосбережение, были включены солнечные коллекторы и геотермальная установка. Форма скатов кровли здания учитывала широту места строительства и углы падения солнечных лучей в различное время года.

Пассивный дом

Интересную схему оборудования пассивного дома предложили в мае 1988 года доктор Вольфганг Файст, основатель «Института пассивного дома» в Дармштадтe (Германия), и профессор Бо Адамсон из Лундского университета (Швеция). Концепция разрабатывалась в многочисленных исследовательских проектах, финансируемых землёй Гессен, Германия.

В 1996 году создан «Институт пассивного дома» в городе Дармштадт.

Конструкция

Для строительства, как правило, выбираются экологически корректные материалы, часто традиционные — газобетон, дерево, камень, кирпич. В последнее время часто строят пассивные дома из продуктов рециклизации неорганического мусора — бетона, стекла и металла. В Германии построены специальные заводы по переработке подобных отходов в строительные материалы для энергоэффективных зданий.

Теплоизоляция

Фотография в инфракрасных лучах показывает, насколько эффективна теплоизоляция пассивного дома (справа) по сравнению с обычным домом (слева).

Ограждающие конструкции (стены, окна, крыши, пол) стандартных домов имеют довольно большой коэффициент теплопередачи. Это приводит к значительным потерям: например, тепло-потери обыкновенного кирпичного здания — 250—350 кВт·ч с м² отапливаемой площади в год.

Технология пассивного дома предусматривает эффективную теплоизоляцию всех ограждающих поверхностей — не только стен, но и пола, потолка, чердака, подвала и фундамента. В пассивном доме формируется несколько слоёв теплоизоляции — внутренняя и внешняя. Это позволяет одновременно не выпускать тепло из дома и не впускать холод внутрь него. Также производится устранение «мостиков холода» в ограждающих конструкциях. В результате в пассивных домах теплопотери через ограждающие поверхности не превышают 15 кВт·ч с 1 м² отапливаемой площади в год — практически в 20 раз ниже, чем в обычных зданиях.

Окна

Профиль окна пассивного дома обязан соответствовать теплотехническим стандартам. Конструкции окон проектируются, как правило, не открывающимися или с автоматической функцией открывать/закрывания для проветривания.

В пассивном доме используются вакуумные стеклопакеты, 1- (два стекла) или 2-камерные (три стекла) стеклопакеты, заполненные низко-теплопроводным аргоном или криптоном или стеклопакеты, собранные по принципу стеклоблоков или стеклопакеты с теплой дистанцией (дистанционная рамка изготовлена из резины и пластика, с категорическим избежанием примыкания металла рамки к стеклу). Применяется более герметичная конструкция примыкания окон к стенам, утепляются оконные проёмы. Стёкла обрабатываются особым образом — закаливаются с целью избежания теплового шока, покрываются диоксидной солнцеотражающей и энергосберегающей плёнкой. Иногда для дополнительной теплоизоляции на окнах устанавливают ставни, жалюзи или шторки.

Установка рольставень (роллет) позволяет увеличить тепловое сопротивление оконного блока на 20-30 % (сопротивление теплопередаче роллетной конструкции может быть 0,18 — 0,27 м2К/Вт).

Самые большие окна направлены на юг (в северном полушарии) и приносят в среднем больше тепла, чем теряют.

Регулирование микроклимата

На сегодняшний день технология строительства пассивных домов далеко не всегда позволяет отказаться от активного отопления или охлаждения, особенно в регионах с постоянно высокими или низкими температурами, или резкими перепадами температур, например, в зонах с континентальным климатом. Тем не менее, органичной частью пассивного дома является система обогрева, кондиционирования и вентиляции, расходующая ресурсы более эффективно, чем в обычных домах.

Вентиляция

Пассивный дом использует комбинацию низко-энергетических строительных техник и технологий In addition to the heat echanger (centre), a micro-heat pump extracts heat from the exhaust air (left) and hot water heats the ventilation air (right). The ability to control building temperature using only the normal volume of ventilation air is fundamental

В обычных домах вентиляция осуществляется за счёт естественного побуждения движения воздуха, который обычно проникает в помещение через специальные пазы в окнах и удаляется пассивными вентиляционными системами, расположенными в кухнях и санузлах.

В энергоэффективных зданиях используется более сложная система: вместо окон с открытыми пазами используются звукоизолирующие герметичные стеклопакеты, а приточно-вытяжная вентиляция помещений осуществляется централизованно через установку рекуперации тепла. Дополнительного повышения энергоэффективности можно добиться, если воздух выходит из дома и поступает в него через подземный воздухопровод, снабжённый теплообменником. В теплообменнике нагретый воздух отдаёт тепло холодному воздуху.

Зимой холодный воздух входит в подземный воздухопровод, нагреваясь там за счёт тепла земли, и затем поступает в рекуператор. В рекуператоре отработанный домашний воздух нагревает поступивший свежий и выбрасывается на улицу. Нагретый свежий воздух, поступающий в дом, имеет в результате температуру около 17 °C.

Летом горячий воздух, поступая в подземный воздухопровод, охлаждается там от контакта с землёй примерно до этой же температуры. За счёт такой системы в пассивном доме постоянно поддерживаются комфортные условия. Лишь иногда бывает необходимо использование маломощных нагревателей или кондиционеров (тепловой насос) для минимальной регулировки температуры.

Освещение

Могут использоваться светодиодные блоки.

Стоимость

В настоящее время стоимость постройки энергосберегающего дома примерно на 8-10 % больше средних показателей для обычного здания. Дополнительные затраты на строительство окупаются в течение 7-10 лет. При этом нет необходимости прокладывать внутри здания трубы водяного отопления, строить котельные, ёмкости для хранения топлива и т. д.

Стандарты

В Европе существует следующая классификация зданий в зависимости от их уровня энергопотребления:

«Старое здание» (здания построенные до 1970-х годов) — они требуют для своего отопления около трехсот киловатт-часов на квадратный метр в год: 300 кВт·ч/м²год.
«Новое здание» (которые строились с 1970-х до 2000 года) — не более 150 кВт·ч/м²год.
«Дом низкого потребления энергии» (с 2002 года в Европе не разрешено строительство домов более низкого стандарта) — не более 60 кВт·ч/м²год.
«Пассивный дом» — не более 15 кВт·ч/м²год.
«Дом нулевой энергии» (здание, архитектурно имеющее тот же стандарт, что и пассивный дом, но инженерно оснащенное таким образом, чтобы потреблять исключительно только ту энергию, которую само и вырабатывает) — 0 кВт·ч/м²год.
«Дом плюс энергии» или «активный дом» (здание, которое с помощью установленного на нём инженерного оборудования: солнечных батарей, коллекторов, тепловых насосов, рекуператоров, грунтовых теплообменников и т. п. вырабатывало бы больше энергии, чем само потребляло).

Директива энергетических показателей в строительстве (Energy Performance of Buildings Directive), принятая странами Евросоюза в декабре 2009 года, требует, чтобы к 2020 году все новые здания были близки к энергетической нейтральности.[1]

В США стандарт требует потребления энергии на отопление дома не более 1 BTU на квадратный фут помещения.

В Великобритании пассивный дом должен потреблять энергии на 77 % меньше обычного дома.

С 2007 года каждый дом, продаваемый в Англии и Уэльсе, должен получить рейтинг энергоэффективности. Сертификат Энергетической Эффективности будет обязательной частью Информационного Пакета Дома. Каждый продающийся дом будет осматривать независимый инспектор, который определит рейтинг эффективности дома с точки зрения потребления энергии и выбросов СО2.

В Ирландии пассивный дом должен потреблять энергии на 85 % меньше стандартного дома, и выбрасывать в атмосферу СО2 на 94 % меньше обычного дома.

Новые дома Испании с марта 2007 года должны быть оборудованы солнечными водонагревателями, чтобы самостоятельно обеспечивать от 30 % до 70 % потребностей в горячей воде, в зависимости от места расположения дома и ожидаемого потребления воды. Нежилые здания (торговые центры, госпитали и т. д.) должны иметь фотоэлектрическое оборудование[2].

В России также существует ряд документов (постановления, рекомендации, указы, нормативы, территориальные нормы) регулирующих энергопотребление зданий и сооружений. Например, ВСН 52-86, определяющий расчёт и требования для системы горячего водоснабжения с использованием солнечной энергии.

Распространение

Во всём мире к 2006 году построено более 6000 пассивных домов, офисных зданий, магазинов, школ, детских садов. Большая их часть находится в Европе.

В ряде европейских стран (Дания, Германия, Финляндия и др.) разработаны специальные целевые государственные программы по приведению всех объектов регулярной застройки к условно-пассивному уровню (дома ультра-низкого потребления — до 30 кВт·ч/м³ в год).

В России и странах СНГ

В России энергопотребление в домах составляет 400—600 кВт·ч/год на квадратный метр. Этот показатель предполагают снизить к 2020 году на 45 %.[3]

В Москве уже построено несколько экспериментальных зданий с использованием технологии пассивного дома (жилой дом в Никулино-2). Демонстрационный проект такого дома также построен под Петербургом. Начато строительство первого посёлка пассивных домов под Санкт-Петербургом.

В Нижнем Новгороде построен демонстрационный пассивный дом с использованием солнечных коллекторов, теплового насоса, вертикальных ветрогенераторов, системы воздухообмена с рекуперацией.

Практика строительства энергоэффективных домов в России показывает, что цифры энергопотребления для одинакового по конструктиву дома выше Европейских норм на 35-50 %[источник не указан 636 дней]. Однако, это значительно эффективнее, чем традиционные методы строительства в России.

На Украине первый пассивный дом был построен в 2008 г. [4] На сегодняшний день[уточнить] в разных городах Украины возводятся ещё 3 пассивных частных жилых дома.

С 2010 года экспериментальное строительство малоэтажных энергоэффективных домов для расселения ветхого и аварийного жилья финансирует Фонд ЖКХ. На начало 2011 года несколько энергоэффективных зданий с участием Фонда уже построено в разных регионах России.

Первый сертифицированный пассивный дом построен в России в 2011 году компанией «Мосстрой-31» по проекту Томаса Кнехта. Удельный расход тепловой энергии на отопление составляет 24 кВт·ч/м²год.[5]

Экология

Средний канадский коттедж производит ежегодно 5-7 тонн парниковых газов. Дома США производят ежегодно около 278 млн тонн парниковых газов. Пассивные дома могут существенно сократить эти выбросы.

Технологии пассивного домостроения позволяют существенно сократить потребление энергии. Например, в 1990-е годы в Германии энергопотребление в жилищно-коммунальной сфере снизилось на 3 %. А домохозяйства Великобритании потребляют около 30 % всей энергии страны.

См. также

Примечания

Литература

Габриель И., Ладенер Х. Реконструкция зданий по стандартам энергоэффективного дома = Vom Altbau zum Niedrigenergie und Passivhaus. — С.: БХВ-Петербург, 2011. — С. 478. — ISBN 978-5-9775-0574-1

Ссылки

dic.academic.ru

«Пассивный Дом»

Ни для кого не секрет, что глобальные энергоресурсы ограничены, и проблема разумного потребления их – одна из наиболее актуальных на сегодняшний день. Надо сказать, что она не нова. Уже во время первого значительного энергетического кризиса 1974-75 годов люди стали задумываться о глобальной экономии энергоресурсов. Сегодня же, когда по экспертным оценкам запасов основных источников энергии (нефти, газа и угля) в мире осталось примерно на 50 лет, их сохранение стало приоритетной задачей всего цивилизованного человечества. Известно также, что практически половина потребления энергии приходится на жилые дома и сооружения. Поэтому одним из самых очевидных методов ресурсосбережения становится строительство энергоэффективных и пассивных зданий.

Что такое «Пассивный Дом»? Пассивный, или энергоэффективный Дом (passive house) – это дом с ничтожно малым энергопотреблением. В идеале он должен быть независимой энергосистемой, вообще не требующей расходов на поддержание комфортной температуры. Отопление пассивного дома должно происходить благодаря теплу, выделяемому живущими в нём людьми, бытовыми приборами и альтернативными источниками энергии. Горячее водоснабжение осуществляется за счет установок возобновляемой энергии, например, тепловых насосов или солнечных батарей.

В реальности таких результатов пока удалось добиться в немногих случаях. Однако пассивные дома, которым требуется лишь около 10% обычного энергопотребления, уже получили массовое распространение. Такие впечатляющие успехи достигаются благодаря усиленной теплоизоляции и специально разработанным системам отопления и вентиляции дома. Для классификации подобных зданий удобно применять шкалу, разработанную на «родине» идеи энергоэффективных зданий – в Германии (Таблица 1).

Таблица 1. Расход тепловой энергии по типам зданий в Германии

Индивидуальный жилой дом 140 м 2 общей площади	Годовой расход тепла, Квт, ч/м3 год	Удельный расход тепла, Вт ч/м2
Германия
Старое строение	300	136
Типовой дом 70-х гг.	200	91
Типовой дом 80-х гг.	150	68
Дом низкого энергопотребления 90-х гг.	0-70	14-32
Дом ультранизкого энергопотребления	30-15	14-7
Современный пассивный дом	менее 15	менее 7

Впервые удачную схему оборудования пассивного дома разработал около 20 лет назад доктор Вольфганг Фальст, основатель Института Пассивного дома в городе Дармштадт (Германия). За прошедшие годы были проведены глубокие исследования в этой области и технология «пассивного дома» значительно усовершенствовалась. На сегодняшний день в странах западной Европы по ней построено уже более 2 тысяч сооружений. Одни из наиболее известных примеров — это особняки в городе Ульме, построенные в 2000 г., эксперимент с переоборудованием обыкновенного студенческого общежития в пассивный дом в городе Вуппертале, и первое в мире здание, в котором производится больше энергии, чем расходуется – в городе Вайце (оно возведено в 2001 г.).

При этом энергоэффективные сооружения сберегают не только топливо, но и деньги. Оплата коммунальных платежей в Западной Европе сегодня составляет львиную долю расходов ее жителей, и она продолжает расти. Очевидно, что это связано, в первую очередь, с ростом цен на энергоносители. Несмотря на относительную их дешевизну в России, такая тенденция прослеживается и у нас. При этом российские здания обладают, в основном, непростительно низкой энергоэффективностью, потери при их отоплении огромны. Внедрение сберегающих технологий отчасти помогло бы справиться с этими проблемами.

Кроме того, пассивные дома очень комфортны и экологически благоприятны для человека. На сегодняшний день такие сооружения – самые удобные и современные типы зданий. В них автоматически поддерживается оптимальная температура, влажность и чистота воздуха, что превращает жизнь в такого рода домах в удовольствие. С учётом того, что люди около 60% своего времени проводят в помещениях, значение таких объектов для поддержания высокого качества жизни трудно переоценить.

Достоверно установлено, что комфортная среда обитания, формируемая в пассивных домах, способствует продлению дееспособного срока жизни человека. Например, микроклимат такого здания благотворно влияет на аллергиков. Неудивительно, что именно эти особенности пассивных домов стали причиной их быстро растущей популярности в последние годы.

Бесспорна польза использования пассивных домов и для окружающей среды. Угроза глобального потепления, вызванная избытком антропогенных парниковых газов, давно уже нависает над нашей планетой и осознана многими людьми. При этом известно, что около 40% выбросов CO2 в атмосферу образуется при сжигании топлива, используемого именно для отопления зданий!

Применение пассивных домов может значительно сократить эту цифру. Ведь в них для обогрева используются, в первую очередь, альтернативные источники энергии, например солнечная. Для строительства, как правило, выбираются экологически корректные материалы, часто традиционные – дерево, камень, кирпич. Категорически отвергаются вредные для здоровья и окружающей среды стройматериалы, такие как асбест. В последнее время налицо тенденция возведения пассивных домов из продуктов рециклизации неорганического мусора – бетона, стекла и металла. Так, в Германии созданы специальные заводы по переработке подобных отходов в строительные материалы для энергоэффективных зданий.

Сама концепция пассивного дома в первую очередь основана на дружественности по отношению к окружающей среде, сотрудничеству с ней. Из-за этого «passive house» часто называют также «экологическими домами» («экодом»). Подобные здания – наиболее современные и эффективные образцы современной архитектуры. Несомненно, что массовое их распространение может оказать серьёзную помощь в борьбе с наступающим кризисом.

Как это получается?

За счёт чего же, собственно, происходит экономия энергии в пассивном доме?

В первую очередь – за счёт совершенной теплоизоляции. Ограждающие конструкции (стены, окна, крыши, пол) стандартных домов имеют довольно большой коэффициент теплопередачи. Это приводит к значительным потерям: например, теплопотери обыкновенного кирпичного здания — 250-350 кВт. с кв.м отапливаемой площади в год.

Исследования показали, что значительное сокращения расхода тепла появляется только при слое теплоизоляции от 15 см; желательно использовать теплоизолирующие панели толщиной 25-40 см. Технология «пассивного дома» предусматривает эффективную теплоизоляцию всех ограждающих поверхностей – не только стен, но и пола, потолка, чердака, подвала и фундамента. В пассивном доме формируется несколько слоёв теплоизоляции – внутренняя и внешняя. Это позволяет одновременно не выпускать тепло из дома и не впускать холод внутрь его. Так же производится устранение «мостиков холода» в ограждающих конструкциях. В результате, в пассивных домах теплопотери через ограждающие поверхности не превышают 15 кВт. с 1 кв.м отапливаемой площади в год – практически в 20 раз ниже, чем в обычных зданиях. При желании можно добиться и больших результатов.

Отдельный разговор – теплоизоляция окон. Для эффективного действия технологии пассивного дома используются современные двух- или трёхкамерные конструкции. Внутрь стеклопакетов закачивают газы, имеющие низкую теплопроводность; особым образом обрабатываются стекла, применяется специальная конструкция примыкания окон к стенам. В энергоэффективных зданиях практикуется также следующая система: самые большие окна направлены на юг, откуда поступает максимум солнечного излучения. С использованием такой технологии эти «южные» проемы могут приносить в среднем даже больше тепла, чем теряют!

В пассивных домах используется специальная система вентиляции: приточно-вытяжная с рекуперацией тепла. Это означает, что воздух выходит из дома и поступает в него не через обычный вентиляционный выход, а через подземный воздухопровод, снабжённый рекуператором. Рекуператор – это теплообменник: в нём нагретый воздух непрерывно передаёт тепло холодному воздуху через разделяющую их стенку.

Принципиальная схема работы вентиляции пассивного дома следующая. Зимой холодный воздух входит в подземный воздухопровод, нагреваясь там за счёт тепла земли, и затем поступает в рекуператор. В рекуператоре отработанный домашний воздух нагревает поступивший свежий и выбрасывается на улицу. Нагретый свежий воздух, поступающий в дом, имеет в результате температуру около 17С. Летом горячий воздух, поступая в подземный воздухопровод, сразу охлаждается там от контакта с землёй примерно до этой же температуры. За счёт такой системы, в пассивном доме постоянно поддерживаются комфортные условия. Лишь иногда бывает необходимо использование маломощных нагревателей или кондиционеров, осуществляющих минимальную регулировку температурных условий.

В Европе с применением подобных технологий построена так называемая «экодеревня» — Район VIIKKI (Хельсинки, Финляндия). Он представляет собой экологически чистую территорию сельского типа площадью 1132 га. При его строительстве были применены современные системы утилизации и рекуперации тепла, такие, как использование обратной воды системы теплоснабжения для напольного отопления, утилизация тепла удаляемого воздуха, системы естественной вентиляции с дефлекторами новой конструкции, использование солнечных коллекторов на системах ГВС, автоматизация систем жизнеобеспечения, использование эффективной теплоизоляции в ограждающих конструкциях. Замеры показали, что энергопотребление в домах не превышает 15 Квт*ч на куб.метр в год.

Очевидно, что пассивными или энергоэффективными бывают не только жилые дома. Для зданий промышленного или офисного назначения сбережение тепла значит никак не меньше. В целом ряде европейских стран (Дания, Германия, Финляндия и др.) были даже разработаны специальные целевые государственные программы по приведению всех объектов регулярной застройки к условно-пассивному уровню (дома ультранизкого потребления – до 30 ч/м3 в год). Например, так было построено офисное здание Исследовательского Центра ROCKWOOL в Дании. Проект был удостоен звания «Офис 2000 года», а сооружение было признано одним из самых энергоэффективных в мире.

Умные Дома

Дополнительной экономии тепловой энергии можно добиться за счёт использования автоматизированной системы управления всеми техническими устройствами в здании. Применение такой системы позволяет экономить энергию множеством различных способов, к примеру, снижением температуры помещения во время отсутствия людей или в ночное время. Поэтому, наиболее эффективные пассивные дома являются по совместительству и «умными домами» (Intelligent Building). С помощью таких систем жилец сможет регулировать отопление и освещение здания, даже находясь за его пределами – посредством интернета или мобильной связи. Именно автоматизация систем управления приборами позволяет организовать постоянно комфортные условия в доме и максимизировать экономию энергии.

Огромный потенциал заложен в использовании качественного, современного оборудования. Например, интерес представляет правильная организация обогрева помещения, ведь именно тепло и горячая вода являются мерилом комфорта современного дома. Сегодня для пассивных домов часто применяют «умное» отопительное оборудование. Например, двухконтурный газовый котел ARISTON MicroGenus Plus предусматривает установку системы контроля климата в помещении (Clima Manager). Эта система автоматически регулирует интенсивность отопления в зависимости от температуры на улице.

Clima Manager программируется не только на сутки, но и на каждую неделю, — т.е. можно задать отдельный режим работы на будние и выходные дни. Также можно создать свою программу для праздников и отпусков.

Конечно, важной особенностью современного оборудования для энергоэффективных домов является их экономичность и высокий КПД. Интересно, что газовые теплогенераторы, созданные с применением конденсационных технологий (например, ARISTON АСО) имеют номинальный коэффициент полезного действия, превышающий 100%. Это становится возможным благодаря рекуперации дополнительной энергии (теплоты парообразования). При расчете КПД обычных котлов она не учитывается.

Пассивные дома в России

Каковы же перспективы использования технологии пассивного дома в России? Они огромны. Сегодня большинство зданий в России значительно отстают по энергоэффективности от европейских стандартов. В Германии обыкновенными домами считаются здания с удельным годовым расходом тепла около 300 кВт ч/м2 в год, а у нас – 400-600 кВт ч/м2 в год. При этом очевидно, что пассивные дома гораздо актуальнее в наших суровых условиях, чем в относительно мягком климате большинства западноевропейских стран. Но до недавнего времени энергоэффективные здания воспринимались в России как нечто фантастическое; лишь в последние несколько лет появляются некоторые признаки грядущих перемен.

Определенным сдерживающим фактором в строительстве домов нового типа становится относительная дороговизна при их возведении. В настоящее время стоимость постройки квадратного метра энергоэффективного дома у нас примерно на 8-10 % больше средних показателей для обычного здания. Тем не менее, только в Москве уже построено несколько экспериментальных зданий с использованием технологии пассивного дома (в частности жилой дом в Никулино-2). Демонстрационный проект такого дома возведён также под Петербургом. Надо сказать, что разница в цене быстро нивелируется — дополнительные затраты на строительство окупаются уже в течение 7-10 лет. Между тем, повсеместное использование энергоэффективных зданий смогло бы существенно снизить потребление энергии в РФ, сэкономить миллионы тонн условного топлива!

В настоящее время энергоэффективные дома становятся всё более распространёнными и приобретают всё большую популярность. Рынок уже буквально наводнён строительными материалами для возведения таких зданий. Речь уже идёт не о единичном строительстве отдельных зданий, а о переходе к их типовой постройке. Фирмам, занимающимся строительством энергоэффективных домов, практически всегда предоставляются государственные субсидии и льготы. Происходят изменения в массовом сознании людей: при возведении жилищ всегда учитывается не только стоимость квадратного метра, но и расходы топлива планируемых зданий. За последнее десятилетие XX в. в Германии, например, энергопотребление в жилищно-комунальной сфере снизилось на 3 процента при том, что там ежегодно вводят в строй около 600 тысяч новых жилищ. Тенденция – налицо! Таким образом, будущее – за энергоэффективными домами.

www.stroyka74.ru

Солнечные кремниевые батареи
Как подключить электрическую плиту к розетке
Арт объекты своими руками
Как установить инсталляцию для унитаза
Холодная обратка в системе отопления
Как покрасить межкомнатную дверь своими руками
Фрезер универсальный
Розетки не работают а свет есть
Пластиковый профлист
Магниевый лист
С чего начать ландшафтный дизайн

Пассивный энергоэффективный дом — принципы и технологии строительства

С ростом цен на энергоносители и уменьшением запасов ископаемого топлива очень остро встал вопрос энергосбережения. Одним из основных векторов развития энергосберегающих технологий является энергосбережение в строительстве.

Проект пассивного дома со схемой размещения всех коммуникаций

Применение новых подходов к проектированию зданий и сооружений, использование современных строительных материалов и современных устройств учёта энергоресурсов позволило значительно снизить затраты энергии и энергетические потери зданий.

Кроме того, энергосберегающие технологии должны быть доступны, экологичны, не влиять на привычный уклад жизни и быть безопасными для жизнедеятельности человека.

Вернуться к оглавлению

Содержание материала

1 Что такое пассивный энергоэффективный дом
2 Технологии строительства энергосберегающего дома
3 Ориентация энергосберегающего дома на участке
4 Форма пассивного дома
5 Внутренняя планировка пассивного дома
6 Используемые строительные материалы
7 Сложности при проектировании и строительстве

Что такое пассивный энергоэффективный дом

Пассивный энергоэффективный дом – это здание с малым потреблением энергии (на отопление и бытовые нужды). В идеале, пассивный дом вообще не должен нуждаться в отоплении обычными способами. Пассивный дом позволяет снизить расход энергии в десятки раз. Такая эффективность достигается применением новых технологий, увеличивающих теплоизоляцию здания.

Речь идёт не только о новых строительных материалах, но и о новом подходе к проектированию сооружений. Размеры дома стараются снизить, убрать все утечки тепла и использовать нетрадиционные источники энергии для поддержания оптимальной температуры внутри здания (например, использовать энергию солнца для подогрева воды).

Технологии пассивного дома особенно эффективны в общественных зданиях, где приток тепла идет от большого количества посетителей, что способствует снижении энергетических затрат.
А в Киеве в 2012 году от слов перешли к делу, и построили такой пассивный энергосберегающий дом.

Термин пассивный дом часто располагают рядом с энергонезависимым домом и домом энергия плюс. Это означает, что наряду с идеальными теплоизоляционными материалами и технологиями, применяются инженерные решения, позволяющие вовсе отказаться от потребления внешней энергии, а в некоторых случаях ещё и вырабатывать сверх требуемых норм.

Для этого пассивные дома оборудуют блоками солнечных батарей, совмещённых с аккумулирующими устройствами.

В тех климатических зонах, где это возможно, на помощь солнцу приходят ветряки. В некоторых зонах, где близко к поверхности земли находятся термальные воды, можно использовать их энергию – распространено на Камчатке, некоторых районах Байкала, в Тюменской области Уральского региона.

Схема для монтажа солнечных батарей

Дом, который остаётся комфортным для проживания без дополнительного отопления, а также не использует электроэнергию и прочие ресурсы для собственных потребностей можно назвать энергонезависимым. А если получаемой энергии хватает ещё и на другие нужды – то это будет дом энергия плюс.

Вернуться к оглавлению

Технологии строительства энергосберегающего дома

При строительстве пассивного дома применяют как традиционные материалы (дерево, кирпич), так и нетрадиционные строительные блоки из вторичного сырья. И конечно, большое количество домов строится из современных материалов с малой теплопроводностью.

Пример инновационных стройматериалов, которые эффективно сберегают тепло и могут с большим успехом использоваться для строительства пассивного энергосберегающего дома

Тепло из строения выходит через ограждающие конструкции – стены, пол, крышу и окна. При строительстве пассивного дома используется несколько слоев теплоизоляции. Она препятствует проникновению холода из внешней среды и потерям тепла из самого здания. При строительстве утепляются все ограждающие конструкции, что снижает потери тепла в 10-20 раз.

В отличие от традиционной вентиляции зданий, в пассивном доме весь воздух проходит через систему рекуперации. Это позволяет забрать отработанное тепло и вернуть его обратно в помещения, а не выпускать наружу.

Схема устройства теплоизоляции и вентиляции частного энергоэффективного дома

Большое внимание уделяется окнам. При строительстве применяются 2-3 камерные стеклопакеты, а стыки между окнами и стеной тщательно герметизируют и утепляют. Зачастую используются различные размеры окон, зависящие от стороны света (самые большие окна выходят на юг).

Вернуться к оглавлению

Ориентация энергосберегающего дома на участке

Для строительства пассивного дома выбирается подходящее место. В идеале нужно выбрать такой участок, который будет максимально, насколько это возможно защищён от воздействия неблагоприятных внешних факторов. Но при этом должен иметь максимальное освещение солнечным светом.

Если участок выбирать не приходится, тогда нужно правильно расположить здание на имеющейся земле. В данном случае необходимо учесть множество факторов. Строение должно быть максимально ориентировано на юг. Свет солнца не должны загораживать соседские постройки, заборы, насаждения. Это необходимо, чтобы в любое время года – зимой и летом – солнечные лучи максимально попадали в дом и нагревали внутреннее пространство.

Правильное расположение дома по сторонам света

Прежде чем строить дом, необходимо получить в местном отделении гидрометцентра информацию о розе ветров. Это позволит определить самое ветряное направление и принять меры по защите здания. Это может быть высаженное зелёное заграждение, поставленный забор, соседский дом или любое другое эффективное решение. Барьерная защита дома от ветра исключит выдувание тепла из здания, уменьшит теплопотери.

Вернуться к оглавлению

Форма пассивного дома

Очертанию здания и экстерьеру в целом предъявляется не меньше требований, чем к выбору участка, где будет расположено строение. Любой дом теряет тепло через ограждающие поверхности, чем больше их площадь – тем сложнее прекратить этот процесс. К ограждающим поверхностям относятся все наружные конструкции: стены, пол, крыша, окна, двери.

Поэтому все проекты пассивных домов рассчитываются таким образом, чтобы при сохранении максимально полезного внутреннего объёма, площадь наружных поверхностей была минимальной.

Один из вариантов формы конструкции пассивного дома

Отсюда все проекты пассивных домов делают очень компактными, без лишней вычурности и роскоши в экстерьере. Здесь недопустимы одноэтажные здания с большим пятном застройки, излишние архитектурные решения в виде эркеров и балконов. Также проекты лишают внутренних углов и сложной геометрии вообще. Чаще всего такие дома оснащаются односкатной крышей, что позволяет экономить на строительных материалах, упрощать конструкцию кровли, удалять мостики холода, а также обеспечивает максимальную инсоляцию внутренних помещений.

Размещение окон, их размер и количество также строго регламентируется. Окна в пассивном доме являются как способом потери тепла, так и способом его аккумулировать. Конечно, сами окна не могут накапливать энергию, зато они пропускают солнечный свет, который освещает и обогревает внутренние помещения, а при должном обустройстве внутренних перегородок, ещё и аккумулируется.

Таблица теплопотерь через окна

Окна в энергосберегающем доме располагаются по следующему принципу:

Максимальное количество окон (до 70-80%) на южном фасаде здания. Количество и размер подбирается таким образом, чтобы солнечные лучи в любое время года (зима и лето) проникали максимально глубоко в помещение, в идеале – доставали дальнюю стенку, нагревая её;
Восточная (20-30%) и западная (0-10%) сторона оснащается окнами в меньшей степени. Они почти не способствуют получению энергии, а больше нужны для естественного освещения. С ветряной стороны количество окон должно стремиться к нулю;
Северный фасад здания делается глухим. Солнца с той стороны практически не бывает, поэтому окно будет выполнять только функцию теплоотдачи.

Пассивный дом предполагает использование только специальных окон – энергосберегающих. Такие окна оснащены двух- и трёхкамерными стеклопакетами. Также отдельное внимание уделяется их установке.

Места стыков тщательно обрабатывают, герметизируют и утепляют, что позволяет предотвратить лишние потери тепла.

На этом видео можете посмотреть пример оборудования полностью независимого от внешних систем электроэнергии пассивного дома.

Вернуться к оглавлению

Внутренняя планировка пассивного дома

Также будет отличаться от планировки обыкновенного коттеджа. Проектировщики энергосберегающих зданий ставят во главу правила фэн-шуй. И даже неудобство потребителей (хотя этот фактор полностью учтен), а принципы сохранения тепла и энергии, и больше того – их аккумуляции.

Для этого все помещения в доме должны быть разделены на две части – жилую, к которой будут относиться спальные комнаты, гостевые, гостиная, детские. И буферную – это те помещения, которые делают жизнь комфортнее: кухня, санузлы, кладовые и подсобные помещения, гардеробные, холл, прихожая.

Идеальной планировкой будет считаться такое расположение этих помещений, которое обеспечит нахождение жилой зоны в юго-восточной части здания, а для всех остальных помещений оставит северную и западную части дома. Чем менее значительным будет помещение, тем ближе к северной стене оно может располагаться.

Схема устройства вентиляции пассивного дома

Кроме этого, отличительной чертой планировки помещений в пассивном доме можно назвать небольшую общую площадь каждой комнаты. Играет роль не конкретные размеры, а удаленность помещения от окна вглубь дома. Чем дальше от окна будет располагаться противоположная стена, тем сложнее будет прогреть помещение естественным солнечным светом, а также аккумулировать излишки энергии.

Согласно расчётам, идеальной формой пассивного дома признана полусфера, стоящая срезом на земле. На практике создать такую конструкцию крайне сложно, поэтому энергосберегающие дома пытаются создать более привычной формы. Но при сохранении классических форм и знакомых очертаний интерьера, необходимо обеспечить проникновение солнечных лучей как можно глубже внутрь дома.

Вернуться к оглавлению

Используемые строительные материалы

Для строительства пассивного дома могут применяться самые различные материалы. Здесь и дерево, и кирпич, и газобетон.
Большое внимание уделяется не самим конструкционным материалам, а различным утеплителям и изоляторам. Именно от качества последних будет зависеть успех всего мероприятия.

Дом необходимо не только утеплить, чтобы удержать внутри накопленное тепло, но и герметизировать. Именно с этим пунктом чаще всего и возникают проблемы.

Самыми уязвимыми местами считаются стыки конструкций: углы, места примыкания стен к полу, стен к потолку, оконные и дверные проемы. Им стоит уделять более пристальное внимание.

Утеплять нужно не только изнутри. Качественного утепления требует и наружные части здания. Речь идёт о стенах, кровле и фундаменте. Причем об утеплении последнего необходимо задумываться ещё на этапе закладки здания, сразу после завершения земляных работ.

На втором месте стоит качество самого утеплителя. Его количество необходимо выбирать в зависимости от конкретного региона, где строится дом, исходя из климатических особенностей.
Количество утеплителя для дома в Сочи и в Северобайкальске будет абсолютно разным. Кроме элементарной толщины, необходимо смотреть на такие качества, как теплопроводность, паронепроницаемость и теплоотражающие свойства.

Утеплитель должен быть уложен качественно. Недопустимы расстояния между плитами утеплителя, разрывы и прорехи. Идеальным считается глухая монолитная укладка, чего очень трудно добиться на практике. Лучшие показатели в этом плане остаются у эковаты – современного жидкого утеплителя, созданного на основе переработанной бумаги. Она наносится на подготовленную поверхность методом распыления.

Для внутренней отделки здания лучше использовать натуральные материалы, способные притягивать солнечную энергию и аккумулировать её. Для этого можно использовать полнотелый кирпич или полнотелые бетонные блоки.
Из них должны быть выложены внутренние перегородки. От классического гипсокартона лучше отказаться, так как он не обладает аккумулирующими свойствами.

Стены из полнотелого кирпича или бетона, отделанные глиняной штукатуркой, позволят не только накопить энергию солнечных лучей, полученную за день, но ещё и постепенно отдавать её обратно дому. Тёмный цвет стен, расположенных напротив окон, позволит сделать эту процедуру более эффективной. Для отделки фасада здания также рекомендуется выбирать более тёмные оттенки, чтобы притягивать солнечную энергию.

Вернуться к оглавлению

Сложности при проектировании и строительстве

При проектировании и строительстве пассивного дома не удается избежать трудностей, влияющих на итоговый результат. К ним можно отнести ошибки и неточности при проектировании. Низкое качество строительства (ошибки при монтаже конструкций приводящие к увеличению тепловых потерь).

Схема теплопотерь дома

Стоит отметить, что отсутствие поддержки от государства тормозит развитие этой технологии. Это относится не только к России, но и ко многим другим странам. Технология пассивного дома активно развивается в странах, известных своими экологическими и энергосберегающими программами – Финляндия, Дания и т.д.

ПАССИВНЫЙ ДОМ. ВЫБОР МАТЕРИАЛОВ.

В условиях мирового энергокризиса и климатических изменений возникла необходимость в альтернативных источниках энергии. Пока такие источники находятся в стадии разработки или же их производство не является массовым, они не в состоянии заменить традиционные. Растущие цены на традиционные ископаемые энергоносители являются стимулом к сохранению полученной энергии. Одним из возможных способов решения данной проблемы можно считать концепцию создания пассивного дома.

В чем заключается основная идея пассивного дома?

При строительстве такого дома используются пассивные системы, которые будут работать без подачи энергии извне. Главное, чтобы все составляющие дома (окна, стены и полы) были спроектированы таким образом и из таких материалов, чтобы они смогли сохранять и правильно распределять получаемое от солнца тепло зимой, но препятствовать нагреванию здания летом. Пассивный дом, по идее, должен обходиться без отопительных систем, ограничиваясь теплом, получаемым от имеющейся в нем бытовой и осветительной техники и находящихся в нем людей. В случае необходимости, возможно использование природных источников энергии (солнца и ветра) для горячего водоснабжения и отопления. Таким образом, основная идея пассивного дома заключается в минимальном потреблении энергии и абсолютной энергонезависимости.

Выбор материалов, для строительства пассивного дома.

Каким бы высокотехнологичным не было строительство дома, оно не возможно без использования таких материалов как кирпичи, цемент, дерево, камень и др. Все материалы должны быть экологически чистыми обеспечивать максимальное сохранение тепла. В последние годы при производстве стройматериалов используется технология рециклизации, т. е. повторного использования в результате переработки.

Конструкция пассивного дома

При конструировании пассивного дома учитывается тот факт, что основная доля теплопотерь приходится на фундамент и кровлю. Следовательно, здесь необходимо использовать строительные и теплоизоляционные материалы с минимальным коэффициентом теплопроводности. На крыше пассивного дома не тает снег, т. к. тепло не уходит из дома. Учитывается цвет крыши и внешней оболочки здания — наиболее предпочтительным является белый цвет, значительно уменьшающий теплообмен. Для внешних стен может быть использовано зеркальное покрытие, а пол должен иметь темную окраску, делающую его более теплым, т. к. темный цвет не отражает солнечное излучение, а поглощает его. Обязательным является устранение «мостиков холода» во всех ограждающих конструкциях. Теплоизоляция в пассивном доме должна быть многослойной. Применяется усиленная (внешняя и внутренняя) теплоизоляция. Окна пассивного дома направлены, по возможности, на солнечную сторону. В основном — это современные оконные системы: двух или трехкамерные стеклопакеты, заполненные инертным газом. Используются I- и K-стекла, со специальными, отражающими тепловое излучение покрытиями. Для того чтобы окна пассивного дома открывались как можно реже в холодное время года, необходима оптимальная система вентиляции. Это сложнейшая система с использованием рекуперации тепла (холода). Рекуперация — это процесс теплообмена, при котором тепло удаляемого воздуха передается свежему поступающему воздуху (при помощи специальных рекуперационных теплообменников, установленных в кондиционерах и вытяжках). Возможна установка теплообменников в подземных воздухопроводах, где, нагретый за счет тепла земли, воздух попадает в рекуператор и, за счет теплого отработанного воздуха, прогревается до 170С. Летом, таким же образом, воздух охлаждается. При такой системе вентиляции, необходимость использования кондиционеров и отопительных приборов сводится к минимуму. Вместо традиционных лампочек накаливания в энергоэффективном доме используются светодиоды. Для большей экономии на осветительные приборы устанавливаются таймеры и датчики движения и объема. Такие приборы будут автоматически отключать свет в местах где не находятся люди. Приобретение необходимых строительных материалов и оплата высококвалифицированных специалистов стоит немалых денег. Строительство энергоэффективного дома обходится в среднем на 8–10% дороже, чем строительство обычного дома. Однако, по подсчетам, дополнительные расходы на строительство пассивного дома окупаются за 7–10 лет. Пассивные дома — самые экологически безопасные дома, как в плане их воздействия на окружающую среду, так и в отношении проживающих в нем людей. При их строительстве используются только экологически корректные материалы, а отказ от традиционного ископаемого топлива сократит выброс парниковых газов. Эффективная система вентиляции делает пассивный дом максимально благоприятным для аллергиков. Показатели энергоэффективности жилых домов в России намного ниже европейских. Это связано с дороговизной стройматериалов и технологий. Однако в последнее время на российском рынке появилось огромное количество материалов для строительства энергоэффективных домов и все большее количество людей, осознавая что цены на энергоносители будут только расти, начинает задумываться о необходимости развития новых энергосберегаюшщих технологий. В Москве (жилой дом в Никулино-2) и под Петербургом уже построено несколько зданий с использованием таких технологий. В 2000 году в Москве (Куркино) началось строительство жилого района с использованием энергосберегающих технологий. Сегодня речь идет о предоставлении государственных субсидий фирмам, строящим пассивные дома и о переходе к их массовому строительству.

Лучший энергетический умный дом 2019 года: пассивный дом своими руками два глубоко преданных делу мастера, стремящихся построить максимально экологически ответственный дом.

Его простая структура противоречит сложности сборки. Этот сертифицированный пассивный дом в Карнейшне, штат Вашингтон, создавался десять лет, и он представляет собой исследование в области сохранения, строительства и неизменного мужества одной пары.

В течение 25 лет я занимаюсь экостроительством в Сиэтле, получая награды за дома LEED и продуктовый магазин LEED Platinum. Поэтому, когда Гэри и Мэриан Аамодт связались со мной в 2009 году, чтобы построить третий в истории пассивный дом в штате Вашингтон — и мой первый — я был заинтригован этой задачей. Но стандарт пассивного дома был только началом того, что сделало этот проект таким уникальным.

Фото Гэри Аамодта

Давние защитники окружающей среды, Аамодты хотели, чтобы их следующий дом был полностью зеленым: с низким содержанием летучих органических соединений и чистой положительной энергией, с материалами, не содержащими формальдегида, пиломатериалами, сертифицированными FSC, солнечным электричеством и горячей водой. В итоге они остались на сетке только потому, что копали 1200 футов. копать было проще, чем иметь дело с батареями, и дешевле, учитывая будущие кредиты за избыточное производство энергии. Чтобы достичь своих амбициозных целей при ограниченном бюджете, у Аамодтов была еще одна необычная просьба. Они хотели заниматься строительством сами.

Я впервые заинтересовался Passivhaus в 2009 году, когда основатели американского Института пассивного дома (PHIUS) выступили перед переполненным залом в моей местной библиотеке. Мне пришлось стоять снаружи в кустах для их разговора, заглядывая в открытое окно. Радужные цвета их тепловых изображений очаровали меня: это была серьезная строительная наука!

Столкнувшись с моей первой попыткой, я признаю, что был напуган электронными таблицами пакета планирования пассивного дома (PHPP) и сложными расчетами энергии, необходимыми для соответствия самым строгим стандартам энергопотребления в мире для зданий. Я читал и перечитывал руководство по пассивному дому и тщательно прорабатывал программное обеспечение. Когда я столкнулся с препятствием, я смог получить совет от коллег, которые прошли интенсивное обучение в PHIUS — таков дух коллегиальности и сотрудничества как Северо-западной гильдии экостроительства, так и Северо-западного пассивного дома.

Фото Гэри Аамодта

Участок Аамодта на вершине холма находится на высоте 250 футов над городом Карнейшн, штат Вашингтон, в предгорьях Каскейда, примерно в 25 милях к востоку от Сиэтла. Их 270-градусный обзор впечатляет, но часть площади, которую можно застроить, длинная и узкая. Гэри и Мэриан хотели иметь три спальни и две ванные комнаты на 1600 квадратных футов жилой площади — на одном уровне, чтобы они могли стареть на месте. Им также понадобился большой гараж для прицепа, двух автомобилей и небольшой мастерской.

Один уровень с видом

Подъездная дорога ведет с лесистой части участка, поэтому удлиненный план этажа переходит от гаража к спальням, открытой гостиной и столовой и большой террасе с прекрасным видом на Каскады. Офис, спальни и ванные комнаты выходят из центрального коридора, который ведет к открытой кухне/гостиной, большой террасе и лучшим видам.

Фото Гэри Аамодта

Цели Аамодтов, участок и близлежащие хозяйственные постройки напоминали амбар. Дизайн появился как двускатная крыша 8-в-12, экструдированная 9.8 футов в длину. Подъездной путь ведет с лесистого конца вершины холма, поэтому планировка переходит от гаража к спальням, большой комнате и открытой террасе с видом на гору Ренье в первом ряду.

План домовладельцев по созданию конструкции своими руками привел меня к тому, что дизайн и возможности сборки были предельно простыми. Поперечное сечение везде одинаковое — утепление над подпольем в жилой зоне, переключение на открытый каркас на плите в гараже. Эта простота не только свела к минимуму тепловые мосты, но и помогла домовладельцам с относительной легкостью построить свой первый дом.

Фотографии Гэри Аамодта

В жилой половине дома я использовал стратегию «каркас внутри каркаса», чтобы позволить мне регулировать толщину изоляции, чтобы расчеты пассивного дома работали. Это также позволило Аамодтам быстро высохнуть в здании и завершить оставшуюся часть на досуге. Стены с двойными стойками создают полость, которая требует противопожарной блокировки через каждые 10 футов. Для этого мы использовали фанеру, прибив ее лицевой стороной к совмещенным стойкам во внешней и внутренней стенах, что также сделало стены более жесткими по всей их длине.

Чтобы свести к минимуму потери тепла, исключить ненужные пиломатериалы и упростить строительство дома, в проекте используются передовые технологии каркаса, то есть фермы крыши, потолочные балки и стойки стен располагаются вертикально друг над другом, 24 дюйма. , по центру, с балками пола, установленными на расстоянии 16 дюймов от оси Ширина окон подчинена планировке стоек, точно занимая один, два или три пролета. Фактически, на 250 погонных футах внешней оболочки есть только шесть нестандартных стоек, вызванных входными дверями шириной 3 фута.

Фото Гэри Аамодта

Чтобы еще больше помочь моим домовладельцам-строителям, я вышел за рамки обычных фасадов и поперечных сечений, чтобы создать чертежи каркаса в AutoCAD для наружных стен и стен, которые наш инженер-строитель Аарон Памбьянко , затем пересмотрел и отрегулировал. В погоне за экстремальностью мы использовали единую верхнюю пластину — ошибка, которая вынудила Аамодтов поднять все длинные стены сразу.

СБОР ВОДЫ

Фото Гэри Аамодта

У удивительного места был один существенный недостаток: отсутствие воды. Aamodts получили предложение в размере 32 000 долларов за 470-футовый. ну, близлежащие колодцы испытывают слабый поток и загрязнение мышьяком. Я включил системы сбора питьевой дождевой воды в качестве резервных источников для двух предыдущих домов, поэтому я предложил Аамодтам использовать одну для покрытия 100% своих потребностей в воде.

Водосточная система будет стоить столько же, сколько и колодец, и принесет определенный успех на дождливом северо-западе. Инженер-строитель Крис Уэбб спроектировал систему и написал подробное руководство по эксплуатации и техническому обслуживанию.

Это работает следующим образом: 62 дюйма годового количества осадков гвоздики выпадают на стальную крышу дома, окрашенную полимерным покрытием Kynar. Дождь стекает в желоб из нержавеющей стали и водосточные трубы к паре предварительных фильтров, которые отсасывают мусор и отправляют его в 8800-галлонный резервуар для хранения с покрытием из ПВХ, который находится рядом с домом. Бак должен быть полным в мае, чтобы продержаться в течение нашего засушливого лета. Внутри гаража насос мощностью 1,5 л.с. прокачивает воду из резервуара через три последовательных более тонких фильтра для удаления твердых частиц, а затем через УФ-свет, чтобы стерилизовать ее и сделать ее пригодной для питья. Не используется хлор, что делает воду вкусной.

Проект водоснабжения добавил год к графику строительства, начавшись с пятимесячной битвы с контрольной комиссией по канализации. Система очистки воды в гараже была настолько сложной, что Гэри пришлось создать электронную таблицу, чтобы отслеживать все трубы, фитинги, фильтры, клапаны и т. д. И это потребовало крутой кривой обучения; забитые фильтры и застрявший датчик уровня воды привели к нескольким аварийным поставкам воды на раннем этапе. Но теперь он, кажется, освоил систему.

Гэри создал свой собственный индикатор уровня воды, который показывает, что бак все еще наполовину полон после засушливого лета.

Джордж Остроу основал VELOCIPEDE architects 21 год назад, чтобы сосредоточиться на односемейных, многоквартирных и коммерческих проектах глубокого зеленого цвета на северо-западе Тихого океана. Фото Асы Кристианы , если не указано иное. План этажа Патрика Уэлша.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Спальни: 3
Ванные комнаты: 2
Площадь: 1340 кв. футов
Место: Гвоздика, Вашингтон,
Архитектор: Джордж Остроу, velocipede.net
Строитель: Гэри и Мариан Аамодт

Джордж Остров

Строительство пассивных домов: все, что вам нужно знать

Вы слышали о появлении пассивных домов повсюду, от Сан-Диего до Вены, но что такое пассивный дом? И как они строятся? Кербед поговорил с профессионалами в области пассивного дома Кеном Левенсоном из NY Passive House и архитектором из Сан-Франциско Бронвином Барри, чтобы понять тенденцию «зеленого» строительства, которая сокращает выбросы углерода и счета за электроэнергию.

Что именно

является пассивным домом?

«Пассивный дом — это радикальное представление о том, что вы можете надежно и последовательно спроектировать здание, которое будет работать для людей», — объяснил Барри. «Это стандарт комфорта и методология».

По сути, пассивный дом спроектирован так, чтобы быть чрезвычайно энергоэффективным, поэтому для обогрева или охлаждения не требуется много энергии. Чтобы быть обозначенным как пассивный дом, здание должно воплощать в себе набор конкретных передовых методов, которые защищают его от внешних температур, сохраняя при этом стабильную внутреннюю температуру и высокое качество воздуха.

Эти передовые методы были разработаны в течение десятилетий исследований, проведенных Институтом пассивного дома (PHI) в Дармштадте, Германия. Теперь их используют тысячи архитекторов, разработчиков и подрядчиков по всему миру. Когда вы называете дом «пассивным домом», вы говорите, что он был построен в соответствии со строгими стандартами PHI в отношении изоляции и использования энергии.

Как работает пассивный дом?

«Это похоже на изготовление термоса, — сказал Кен Левенсон, — но это термос с очень хорошей вентиляцией». Если вы хотите, чтобы в помещении естественным образом поддерживалась температура — будь оно маленьким, как термос, или большим, как дом, — вы будете следовать многим из одних и тех же правил. Пассивные дома должны быть герметичными, иметь непрерывную изоляцию, окна с тройным остеклением и отличную систему контроля качества воздуха.

Дизайн дома также должен устранять явление, называемое тепловым мостом, которое возникает, когда температура одного материала передается другому через физическое прикосновение, например, когда зимой в комнате становится холодно, потому что стальная балка, поддерживающая пол, касается замерзающего кирпича на полу. фасад.

На этом тепловизионном изображении, сделанном Сэмом Макафи из SGBuild, показана температура поверхности ряда таунхаусов в Бруклине зимней ночью. Дом, который кажется голубым, был отремонтирован в соответствии со стандартами пассивного дома компанией Fabrica718, и это изображение ясно показывает, что он пропускает гораздо меньше тепла, чем его соседи.

Фото предоставлено Сэмом Макафи

Благодаря термической изоляции внутренней части помещения внутренняя температура дома по умолчанию становится более стабильной. Внедрения методов пассивного дома достаточно, чтобы сделать дом на 90 процентов более энергоэффективным, чем средний дом.

Зачем кому-то пассивный дом?

Поскольку пассивные дома очень энергоэффективны, их отопление и охлаждение обходятся значительно дешевле, чем в других домах. И поскольку внутренняя температура воздуха настолько постоянна, пассивные дома более удобны, чем дома, где температура внутри колеблется между душным и морозным.

«После того, как вы живете в одном и тусуетесь в пассивных домах, невероятно осознавать, как неудобно нам в обычных зданиях», — сказала Барри, признавшись, что один из ее клиентов, пара, сказал ей, что они перестали выходить на улицу. поездки за город, потому что пребывание в другом месте казалось жалким по сравнению с их модернизированным пассивным домом.

Качество воздуха в пассивном доме также будет исключительным, исключая затхлость и испарения. Воздух в пассивном доме постоянно циркулирует и фильтруется. Пассивные дома также более устойчивы к перебоям в подаче электроэнергии или другим чрезвычайным ситуациям. Даже без электричества в доме будет поддерживаться комфортная температура гораздо дольше, чем в среднем здании, что делает его популярным выбором для больниц и домов престарелых.

Но некоторые из преимуществ жизни в пассивном доме менее количественные. «В холодный зимний день вы можете сидеть прямо у окна без обогревателя и без двух свитеров, потому что температура оконного стекла будет очень близка к температуре в комнате», — сказал Левенсон. «Комфорт — это первое и главное преимущество, особенно в Нью-Йорке».

Как строится пассивный дом?

«Он построен так же, как и любое другое здание, — сказал нам Левенсон. «Девяносто девять процентов пассивного дома сделаны с использованием тех же материалов, методологий, рабочих и графиков, что и непассивный дом».

Большая часть работы по созданию пассивного дома выполняется на этапе проектирования, потому что каждый элемент должен работать вместе, чтобы получить преимущества методологии. Нет смысла устанавливать теплообменник свежего воздуха, если в доме текут окна. Так что, как правило, это вопрос усиления изоляции и теплоизоляции в конструкции. На самом деле построить пассивный дом довольно просто.

Кроме того, пассивный дом не обязательно должен выглядеть как земной корабль хиппи. Ключевые принципы пассивности могут быть адаптированы для самых разных стилей зданий, от очень современных домов до деревенских хижин и исторических многоквартирных домов.

Визуализация 26-этажного пассивного общежития Cornell Tech, спроектированного Handel Architects на острове Рузвельта в Нью-Йорке.

Гендель Архитекторы

Сколько стоит строительство пассивного дома?

Как правило, чем больше дом, тем меньше его пассивные элементы влияют на общий бюджет. Такой масштабный проект, как общежитие для технологического кампуса Корнельского университета на острове Рузвельт, будет стоить на 2–3% дороже для достижения стандартов пассивного дома. Левенсон говорит, что строительство пассивного дома более нормального размера обычно добавляет от 5 до 10 процентов к бюджету строительства. Но он продолжает становиться все более доступным по мере развития исследований новых материалов и эффективности.

Я хочу построить пассивный дом — что сначала?

«Прежде чем приступить к проектированию, найдите консультанта по пассивным домам или сертифицированного дизайнера», — говорит Левенсон. «Худшее, что вы можете сделать, это дождаться, когда дом будет спроектирован, а затем попытаться добавить пассивные элементы сверху». Чтобы найти кого-то в вашем районе, посетите Североамериканскую сеть пассивных домов или PassiveHouse. com.

Модернизация старого дома в соответствии со стандартом пассивного дома

3 комментария 24 апреля 2019 г. EkoBuilt: эволюция дома

Следующая остановка в нашей новой серии по модернизации старых домов: изменения для достижения стандарта пассивного дома. Мы получили много запросов от читателей о том, как превратить существующий дом в пассивный дом.

Каждый, кто следит за этим блогом, знает, что наша миссия состоит в том, чтобы создавать пассивные технологии, когда это возможно. Строительство по стандарту PassiveHouse делает домашнюю среду здоровой, а значит, способствует здоровому образу жизни. Это также делает мир более здоровым местом, поскольку наша зависимость от нефтяного топлива в качестве источников тепла и охлаждения устраняется. Наконец, пассивный дом намного дешевле в эксплуатации. Вы можете думать о пассивном доме как о домашнем эквиваленте электромобиля.

Почему существует пассивный дом?

Все просто: заменить зависимость отопления и охлаждения от газа электричеством. Тем не менее, это экономично только в том случае, если потребность в отоплении/охлаждении может быть снижена до уровня, при котором использование электричества становится недорогим, и именно здесь вступают в игру основы дизайна.

В пассивном доме есть три основных конструктивных особенности:

1. Герметичность

Жизненно важно минимизировать потери тепла из-за нежелательной и ненужной утечки воздуха. Мы проводим то, что называется тестом двери вентилятора, чтобы определить ACH (обмен воздуха в час), который испытывает дом.

В большинстве недавно построенных домов ACH составляет от 3 до 5, что означает, что каждый час выходит в 3-5 раз больше всего объема воздуха внутри дома. В основном это потеря нагретого и охлажденного воздуха, что также может привести к конденсации в полостях стен, что в конечном итоге приводит к нездоровой плесени.

Для недавно построенных пассивных домов ставка ACH составляет 0,6, а стандарт модернизации — 1,0.

Старая школа придерживалась этой потери воздуха, считая, что свежий воздух поступает в здание и создает естественную среду для свежего воздуха. Теперь мы знаем, что это смехотворно из-за всех проблем с плесенью, о которых мы слышали в старых домах. Справедливости ради стоит отметить, что в прошлом не существовало ни современных технологий/методов строительства, ни вентиляторов с рекуперацией тепла (HRV), поэтому не существовало вариантов изменить этот подход.

Современные строительные нормы и правила признают это фундаментальное изменение. Например, с 2017 года строительные нормы и правила Онтарио сделали HRV обязательными во всех домах, и мы были очень рады видеть, что это произошло. Проблема в том, что HRV должен быть эффективен только на 50%, и большинство домов все еще пропускают больше воздуха, чем должны.

2. Тепловая оболочка

В настоящее время новые дома, согласно стандартным строительным нормам, должны иметь изоляцию стен R22, изоляцию крыши R32 и изоляцию R10 под перекрытием. Для сравнения, в нашем районе недавно построенные пассивные дома требуют изоляции стен R75, изоляции крыши R110 и изоляции R40 под плитой.

Как правило, в домах, модернизированных до пассивного стандарта, требуется теплоизоляция стен, крыши и нижней плиты (или пола) R48.

3. Надлежащие окна

Для обеспечения теплового комфорта очень важно использовать пассивное одобренное окно. Это тройные стеклопакеты с изолированными рамами, эквивалентными R12. Это может показаться не таким уж большим, но по сравнению с несертифицированным окном с тройным остеклением это огромно. Среди несертифицированных устройств трудно найти устройство с рейтингом выше R4.

Сертифицированные окна оптимизируют комфорт благодаря высокой температуре внутреннего стекла (вместо того, чтобы быть холодными внутри, когда холодно снаружи). В пассивном сценарии это означает, что когда на улице 25°C, внутренняя температура стекла должна быть не менее 17°C. Не сертифицированные окна с тройным остеклением могут иметь внутреннюю температуру до 12°C при тех же условиях.

Для тех, кто хотел бы получить полную информацию о строительстве, ознакомьтесь со следующим 20-страничным документом «Критерии для пассивного дома, EnerPHit и PHI Low Energy Building Standard» (pdf). Вы также можете просмотреть четыре диаграммы в конце этой статьи.

Как старый дом может стать пассивным?

Учитывая все это, как существующий дом может соответствовать стандарту Passive?

Для достижения наибольшей экономической эффективности этот подход, очевидно, будет варьироваться в зависимости от рассматриваемого дома, но применяются некоторые общие правила:

Для стен : Потребуются воздухонепроницаемые/паронепроницаемые слои и дополнительная изоляция быть установленным. Это будет означать, что необходимо будет удалить либо внутреннюю, либо внешнюю отделку (выбор обычно зависит от того, что наиболее рентабельно). Также будут поставляться сертифицированные окна и двери.

Для крыши : Если в доме есть чердачное помещение (в большинстве случаев оно есть), в это пространство будет добавлена дополнительная изоляция с помощью воздухонепроницаемой/паронепроницаемой мембраны, установленной со стороны потолка. Если мансарды нет, то на внутреннюю часть позже придется установить дополнительный утеплитель. Если потолок выполнен в виде собора, его должно быть просто построить до требуемого значения R. Если потолок плоский и потеря высоты является проблемой, то для обеспечения теплового барьера с минимальной потерей высоты потолка будет использоваться вакуумная панель.

Для плиты/пола : Если подвал недоступен/непригоден для использования, то в существующую полость пола будет добавлен тепловой слой. Если подвал присутствует и может использоваться, будет использоваться вакуумная панель для создания теплового барьера с минимальной потерей высоты.

Заинтересованы в том, чтобы сделать ваш существующий/старый дом пассивным? Дайте нам крик, мы будем рады помочь вам реализовать эту цель.
Вас также может заинтересовать наш пост в блоге о поэтапном подходе к модернизации вашего старого дома.

[bws_related_posts]

Эта запись была размещена в рубриках Энергоэффективность, Пассивные дома, Факты о пассивных домах, Модернизация старых домов с метками ЭкоСтроительство, Дом, старые дома, пассивный дом, пассивный дом, модернизация, модернизация.

Добавьте постоянную ссылку в закладки.

пассивных способов экономии энергии — Meldrum Design

7 способов снизить расходы на электроэнергию.

В зеленом строительстве есть такая штука, как «пассивный» дизайн. Звучит неинтересно, но это один из самых мощных инструментов в распоряжении домовладельца. Вы редко слышите об этом, потому что мало кто зарабатывает на пассивном дизайне, кроме домовладельцев!

Австралийцы , мастера игры в области устойчивого развития, определяют это следующим образом:

Пассивный дизайн использует преимущества климата для поддержания комфортного температурного диапазона… энергопотребление в среднем доме.

СОРОК ПРОЦЕНТОВ ЭНЕРГИИ! Хороший пассивный дизайн может значительно снизить или даже полностью исключить ваши счета за отопление и охлаждение. Он избавляется от бликов солнечного света, что позволяет вашим глазам (и мозгу) расслабиться. Самое главное, пассивно спроектированный новый дом или реконструированный дом удобен. Я имею в виду очень удобно. Температура остается относительно ровной в течение всего дня. Он согревает летом и удерживает тепло зимой. Концепции просты и (обычно) недороги в реализации.

Как будто этого было недостаточно, это уменьшает углеродный след дома. Меньше механического оборудования, которое необходимо изготовить и доставить на площадку, меньше энергии, используемой для обогрева и охлаждения здания. Это беспроигрышный вариант.

Сумасшествие в том, что эти концепции ПРОСТЫЕ! Пассивный дизайн был моим любимым предметом в университете. Мой разум. Был. Взорван.

Пассивное проектирование проще всего применять при схематическом проектировании нового дома. В самом начале. Но есть и небольшие переезды, которые вы можете сделать в квартире или при ремонте небольшого дома.

Основы

1. Климат

Какая средняя температура летом и зимой? Он сухой или влажный? Это определяет, насколько сильно вы будете взвешивать следующее:

2.

Ориентация

В общем, повернуть дом задом к солнцу. С южной стороны* окна должны быть меньше, а навесы должны быть глубже. Вы хотите избегать прямого света в течение всего дня. Можно получить немного света утром или вечером, например, на восточной и западной стене, но весь день обычно слишком много.

Это должно быть сбалансировано с преобладающими ветрами. Если летом ветер может принести пользу, запрограммируйте дом на его использование. Ставьте окна и двери на пути ветра. Затем поместите ваши дневные комнаты (кухню, гостиную, кабинет) между ними. Этот ветреный офис будет чувствовать себя блаженным в жаркий летний день.

3. Воздушное движение

Говоря о ветре, давайте контролировать эту шизу! Как только вы сориентируетесь в правильном направлении, пора сократить некоторые стратегические возможности. Изображение выше говорит само за себя.

Но это еще не все! Горячий воздух плывет по холодному воздуху. Мы можем использовать это! Установите действующие высокие окна или световые люки. Открывайте их летом, чтобы холодный воздух поступал снизу, а горячий – сверху.

Вы также можете усилить приток воздуха с помощью недорогих потолочных вентиляторов. Человеческому телу всегда нравится немного движения воздуха.

4. Затенение и дневной свет

Затенение может означать ТАК много вещей. Это могут быть шторы внутри дома, покрытие патио снаружи, свес крыши или даже соседнее дерево. Как я уже сказал в № 2, мы хотим избегать прямых солнечных лучей в жаркие дни. У каждого метода есть свои преимущества.

Шторы и жалюзи гибкие, их можно сдвинуть за считанные секунды. Лиственное дерево сбрасывает листья зимой, когда вам нужен прямой свет. Свесы крыш и покрытия патио могут иметь размер в зависимости от солнца. Это немного сложнее, попросите архитектора помочь со «встроенным» затенением. Примечание: индустрия затенения — одна из немногих, кто получает выгоду от пассивного дизайна.

Дневной свет также можно использовать, чтобы вам редко приходилось включать свет в течение дня! Мансардное окно на северной* крыше дает приятное свечение. И окно в светлый колодец кажется раем. И как ни странно, если вы поставите полку на нужной высоте перед окном, она будет отражать свет в комнату для идеального распределения.

5. Тепловая масса

Тепловая масса является сестрой движения воздуха. В основном используется в холодную зимнюю погоду. Обычно это бетонный или каменный пол или стена. Это единственный раз, когда вам нужен прямой солнечный свет. Создайте затенение так, чтобы оно пропускало низкое зимнее солнце. Затем положите кусок термомассы прямо туда, где будет светить солнце. (Убери свой разум из сточной канавы! Я сказал, где БУДЕТ светить солнце!)

Солнце нагревает бетон днем, а ночью бетон медленно отдает его. Бетон и камень — невероятные средства для сохранения тепла.

6. Изоляция и уплотнение

Зачем вся эта работа только для того, чтобы умеренный воздух просачивался сквозь стены? Утеплить дом ОЧЕНЬ сложно. Упакуйте эти вещи повсюду. Целью является непрерывная теплоизоляционная оболочка по всему дому. Мы хотим запечатать, как конверт! Если вы разрезаете дом пополам, внутри и снаружи не должно быть зазора в изоляции. (Примечание: всегда устанавливайте изоляционную перегородку!)

Затем обязательно изолируйте (и сделайте гидроизоляцией) все отверстия в стене. Опять сплошной конверт.

7. Стекло

До и после установки энергосберегающих окон.

Получите хорошо изолированное стекло. Стекло является самой большой термической слабостью в ограждающих конструкциях. Он выпускает горячий воздух, как Дональд Трамп. (Упс! Я это сказал?)

Затенение ничего не значит, если у вас однопанельное окно. Купить энергосберегающие окна и мансардные окна. Вы не пожалеете об этом.

Easy Steps для существующих домов

· Вентиляторы (отдельно стоящие или потолочные) возле окон или дверей способствуют циркуляции воздуха.

· Шторы или жалюзи защищают от прямого южного солнца*.

· Уличные навесы или зонтики для патио также могут блокировать прямой свет.

· Посадите лиственное дерево на южной стороне* дома, чтобы оно блокировало летнее солнце и пропускало зимнее солнце.

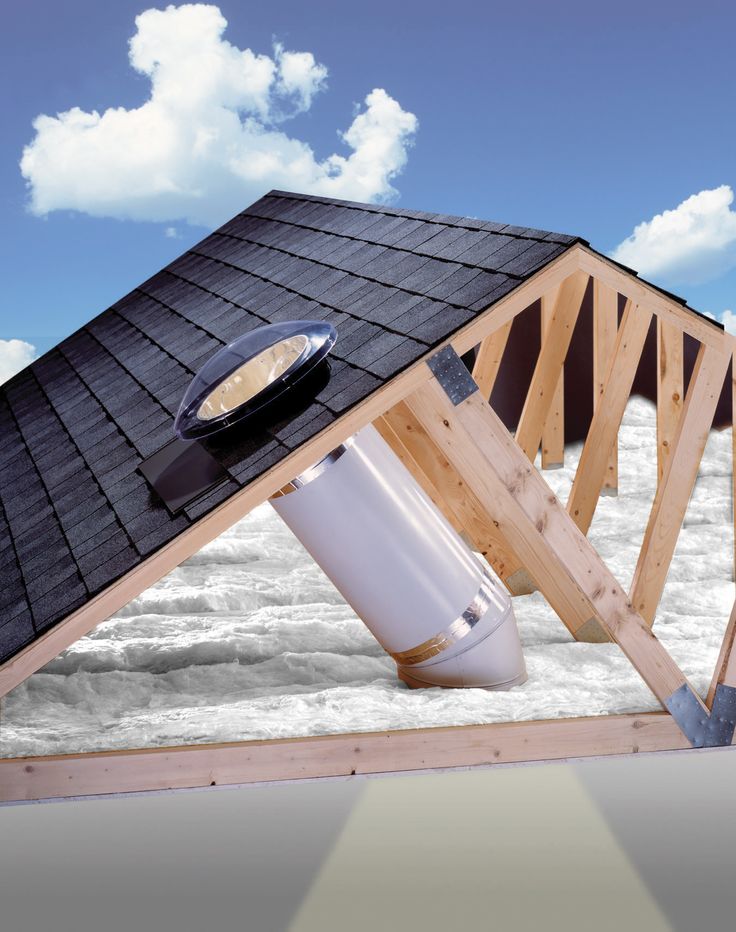

· Действующие световые люки могут дать дневной свет И избавиться от горячего воздуха.

· Подумайте о новой изоляции в ваших стенах (если они построены из дерева). Это может иметь большое значение, особенно в старых домах.

*Если вы живете в Южном полушарии, вам нужно защищаться от северного солнца.

Хотите узнать больше? Вы когда-нибудь слышали о «Довольно хорошем доме»?

Это простой, относительно доступный способ построить экологичный дом, и он СУПЕРэффективен. Я писал об этом здесь.

И наконец. Вот обзор социальных сетей Meldrum Design, специально для тетушки Кэрол 🙂

Даже в крошечном доме всегда найдется место для безделушек! Я люблю устраивать ностальгические или вдохновляющие карманы с вещами. 👍 Это карманные вещи на моем столе. 🌏 Получил деревянного Будду в Тайланде. Покрасил неоновую кружку в Мексике. Ловец солнца был подарком моей мамы из Шотландии. Фотография в рамке — мой дедушка, который всегда хотел стать архитектором. Подстаканник нарисовал близкий друг и коллега-дизайнер. #roomformemories #tinyhouse #tinyhome #rvlife #rvrenovation #interiordesign #minimalist #minimalistinteriordesign @greytobluephotography

Почувствуйте себя такой удачливой, что у вас есть такие проекты. 😍 Сара была моим учителем йоги и другом до того, как стала клиентом. Оказывается, вся семья замечательная! 💁🏼Мы вместе сделали красивый и эффектный интерьер их дома. 🏡 В настоящее время он находится в разработке, и они отправили эту вдумчивую заметку на именной бумаге! #благодарностьчувствуетхорошо #идеальныйклиент #ремонт интерьера #дизайн интерьера #малый бизнес

Когда мы въехали, поверх этой стены стояли шкафы. Это заставило спальню чувствовать себя крошечной! 😣 Так что мы их выдрали, перекрасили стену и установили шторы в полный рост. 👍 Купленные в магазине стеллажи завершают образ. И у меня нашлось место для фотостены! 😃 Новое пространство наполнено светом. И он чувствует себя огромным! 🏠 #livingbiginatinyhouse #rvlife #womeninarchitecture #tinyrealestate #tinyremodel #rvrenovation #tinyhome #tinyliving

Особая благодарность Австралии за обилие веб-сайтов, посвященных пассивному дизайну, и Autodesk Sustainability Workshop за понятные изображения. Вот мои отличные источники информации:

http://www.yourhome.gov.au/passive-design

http://sustainabilityworkshop.autodesk.com/buildings/apertures-cooling

http://sustainabilityworkshop .autodesk.com/buildings/lighting-and-daylighting-design

http://www.solarchoice.net.au/blog/solar-trackers/

http://www.blueplanetbiomes.org/climate.htm

http://sustainabilityworkshop.autodesk.com/buildings/thermal-mass

http://gruenecodesign.com.au/why-is-insulation- так важно/

http://www.doncasterupvcwindows.co.uk/blog/energy-efficient-upvc-windows/

http://mjquirk.com/bburg.html

Design DIY, Navigate the Industry, Green BuildingЭшли Хопвуд Фаррар 20 июля 2016 г.

0 лайков

Что такое пассивный дом?

Подход пассивного дома к строительству был в центре нашего внимания в Remodelista в течение многих лет. До недавнего времени мы думали об этом как о чем-то вроде фэн-шуй: строгом наборе правил, которые обещают интригующую отдачу. Пассивные дома, также известные как пассивные дома, дают очень ощутимые результаты: максимальную энергоэффективность.

И теперь, когда климатический кризис становится все более тяжелым с каждой наносекундой, мы хотим рассмотреть его поближе. Недавно мы представили пассивный дом в Катскилле, спроектированный, построенный и принадлежащий Марии Ибаньес де Сендадиано и Тодду Роуэ из IdS/R Architecture: см. Head for the Hills, Vipp Kitchen Included. Мария согласилась рассказать нам, как работает система.

Что такое пассивный дом?

Это добровольный набор строительных стандартов, направленных на создание домов и других построек, которые удобны и здоровы, но при этом потребляют очень мало энергии. Это достигается с помощью пяти принципов: непрерывная изоляция, воздухонепроницаемая конструкция, оптимизированные окна, сбалансированная вентиляция и минимальное механическое воздействие. В этой стране Passive House Alliance помогает обучать, сертифицировать и распространять информацию: его цель — «сделать пассивное строительство массовым явлением».

Когда и где была разработана концепция?

Он был разработан шведским инженером-строителем Бо Адамсоном и немецким физиком Вольфгангом Файстом первоначально в ходе разговора в 1988 году; серия последовавших за этим исследовательских проектов привела к выработке принципов и рекомендуемых целей деятельности. Адамсон и Файст базировались в Европе, но их исследования начались с изучения североамериканских проектов 1970-х годов, которые были ответом на нефтяное эмбарго. Одним из основополагающих проектов, который они рассматривали, был Saskatchewan Conservation House, который помог создать энергоэффективное жилье и проложил путь к строительным стандартам.

Вверху: Принципы пассивного дома от Richard Pedranti Architect (RPA), фирмы из Пенсильвании, специализирующейся на проектировании пассивных домов.

Чем пассивный дом отличается от стандартного дома с точки зрения энергопотребления?

Пассивные дома могут потреблять на 90 % меньше энергии, чем обычные дома.

Нужно ли отопление пассивным домам?

Да, но нагревают гораздо меньше, чем стандартный дом в том же климате. Если дом герметичен и хорошо утеплен, в помещении будет оставаться теплее (или прохладнее) дольше — как в хорошем термосе, который поддерживает температуру всего, что вы в него кладете.

Вверху: Owl Woods, пассивный дом в Виктории, Австралия, спроектированный Talina Edwards Architecture, имеет скатные крыши в форме птичьих клювов для защиты от солнца. Недавно проект получил награду в области устойчивого развития.

Похожи ли пассивные дома?

Нет, они не привязаны к какому-то определенному стилю, но имеют отличительные особенности, такие как толстые стены (обеспечивающие суперизоляцию) и окна с тройным остеклением. С точки зрения дизайна они принимают разные формы, от традиционных до современных, от простых до сложных.

Какие еще качества определяют пассивные дома?

Пассивные дома отличаются особой комфортностью: температура внутри не колеблется из месяца в месяц, нет сквозняков. Они очень тихие благодаря изоляции и окнам. Они также чистые, потому что воздух фильтруется.

Вверху: Дом площадью 1700 квадратных футов представляет собой дом с тремя спальнями, спроектированный OPAL (со сборным каркасом и предварительно изготовленными конструкционными изоляционными панелями) от специалистов по сборным пассивным домам Go Home of Maine. «Строительные панели с дверями и окнами мы строим у себя в цехе и грузим на подготовленный фундамент», — поясняют они. «Наша бригада монтирует непроницаемую для непогоды оболочку и выполняет всю отделочную работу». Фотография Трента Белла предоставлена Go Logic.

Из чего строят пассивные дома?

Многие из них построены из структурно-изолированных панелей, известных как SIP, которые представляют собой композитный материал, похожий на сэндвич-печенье, который одновременно служит каркасом, изоляцией и внешней обшивкой. Существует несколько вариантов «куки» SIP и «наполнения». Наружные слои могут быть ориентированно-стружечными плитами (OSB), металлом, фанерой или даже гипсокартоном. Сердцевина представляет собой теплоизоляционный пенопласт различных типов. Строительство с использованием SIP означает, что в нем меньше компонентов. Панели имеют ширину 8 или 10 футов и длину до 20 футов. Стыки проклеиваются с обеих сторон, а отверстия для винтов заполняются монтажной пеной. Важность непрерывной оболочки без утечек напрямую связана с воздухонепроницаемостью: при уменьшении количества соединений и компонентов сокращаются утечки воздуха. Самыми большими источниками утечек воздуха в обычных зданиях являются окна и двери. Окна и двери в пассивных домах имеют, среди прочего, более качественные уплотнения и дверные зазоры.

Как воздухонепроницаемость влияет на энергоэффективность?

Когда дом герметичен, микроклимат в помещении можно поддерживать без частого включения кондиционера или обогревателя. Если дом течет, это все равно, что открыть окно при работающем кондиционере. (Тем не менее, вам не нужно жить наглухо: вы можете оставить окна и двери открытыми в пассивном доме). и сертифицированный консультант по пассивным домам — Роберт Арлт и студенты Университета штата Южная Дакота.

А сырость и плесень? Как пассивный дом остается здоровым?

Ключевым элементом является сбалансированная система вентиляции, такая как HRV (вентиляция с рекуперацией тепла) или ERV (вентиляция с рекуперацией энергии). При приточно-вытяжной вентиляции количество свежего воздуха, поступающего в здание, равно количеству отработанного воздуха, выходящего из него. (Воздушные потоки должны быть сбалансированы, чтобы воздух внутри птичника не подвергался давлению, что могло бы привести к увеличению инфильтрации воздуха.) HRV и ERV восстанавливают и передают температуру вытяжного воздуха поступающему свежему воздуху. путем пересечения путей двух типов воздуха в отдельных каналах. Зимой воздух в салоне нагревается холодным наружным воздухом. Входящий свежий воздух фильтруется.

Кроме того, HRV и ERV по-разному обрабатывают влажность. HRV поддерживают уровень влажности внутри помещения. ERV удаляют влажность внутреннего воздуха. HRV лучше подходят для сухой среды. ERV лучше подходят для влажной среды, например, где наш дом находится в штате Нью-Йорк. С точки зрения непрофессионала, снова рассмотрим аналогию с термосом: когда дом плохо изолирован, внутри может образоваться конденсат, который может привести к плесени — точно так же, как ледяная вода в стакане запотевает снаружи. Но если вы поместите ледяную воду в изолированный сосуд, холод изнутри не будет воздействовать снаружи.

Являются ли материалы пассивного дома экологически безопасными?

Не обязательно: SIP изготавливаются из сырой нефти и других сомнительных химикатов, но их изоляционные свойства не имеют себе равных. Энергия, сэкономленная при использовании этих материалов, перевешивает воздействие производства этих продуктов на окружающую среду. Стандарт пассивного дома касается того, насколько эффективно здание функционирует в течение срока службы здания. Если здания потребляют около одной трети энергии, потребляемой в Соединенных Штатах, а средний срок службы типичной конструкции составляет 120 лет, то сокращение потребления энергии зданиями может оказать существенное влияние. Пассивные дома, как правило, хорошо построены и долговечны. Вверху: Мария Ибаньес де Сендадиано (которая ответила на все наши вопросы здесь) и Тодд Руэ, которые не только спроектировали, но и в значительной степени сами построили свой пассивный дом в нью-йоркском Катскиллсе. Фотография Эрика Петшека предоставлена IdS/R Architecture.

Строительство пассивного дома дороже стандартного дома?

Да, стоимость строительства пассивного дома оценивается на 10-15 процентов выше, чем стандартная стоимость строительства. Тем не менее, сокращая затраты на энергию, пассивные дома значительно экономят время владельцев.

Можно ли преобразовать существующую структуру в пассивный дом?

Да, концептуально существующую конструкцию можно переоборудовать, чтобы она соответствовала стандартам пассивного дома. Процесс может включать строительство внешней оболочки вокруг всего дома (стены и крыши), но это не всегда возможно. Существует более доступный стандарт под названием EnerPHit, версия дизайна пассивного дома для модернизации существующих зданий. Это тоже набор стандартов, включая использование теплоизоляции, высококачественных окон и вентиляции с высокоэффективной рекуперацией тепла, которые обеспечивают значительную экономию энергии.

Вверху: чтобы преобразовать этот сарай 19-го века в северной части штата Нью-Йорк в пассивный дом, архитектор Кимберли Пек обшил снаружи черным гофрированным алюминием с алюминиевой крышей со стоячим фальцем. Спереди нет окон — это сделано для того, чтобы коэффициент теплоизоляции оставался на самом высоком уровне, — но много сзади; см. Сельский сарай, преобразованный для современной жизни. Фотография Торкила Ставдала.

Можно ли применить к жилью только некоторые подходы пассивного дома?

Да, но это не рекомендуется. Принципы пассивного дома взаимосвязаны: если дом герметичен, ему нужна сбалансированная система вентиляции. Если дом имеет непрерывную изоляцию, ему, вероятно, потребуется очень мало отопления и охлаждения.

Пассивные дома часто путают с пассивными солнечными батареями (собирающими и использующими энергию солнца для обогрева и охлаждения дома). Эти два связаны?

Концепции пассивного отопления и охлаждения являются частью набора инструментов, доступных для достижения стандартов производительности пассивного дома. Самые ранние проекты, изученные Адамсоном и Файстом, в большей степени полагались на методы пассивного солнечного отопления, но оконные технологии 1970-х и 80-х годов были недостатком: они позволяли солнцу нагревать внутренние поверхности, а также были негерметичными и передавали внешнюю температуру непосредственно на окна. салон, чего уже нет. Название прижилось, хотя пассивный обогрев — это только одна часть уравнения.

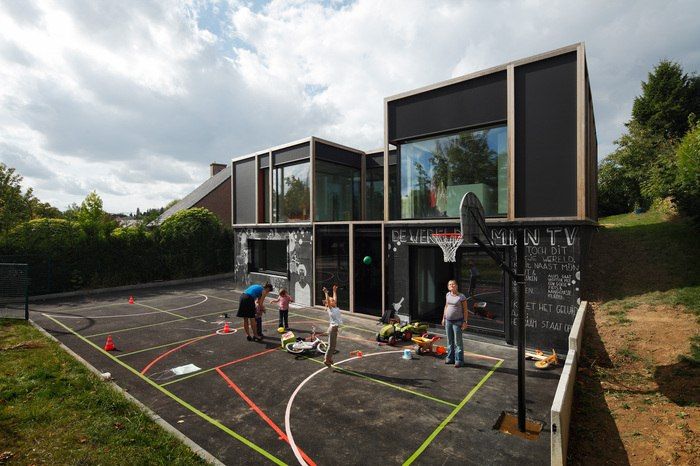

Вверху: знаменитый проект Leeuw от NU Architectuuratelier был построен в соответствии со стандартами пассивного дома еще в 2014 году для молодой семьи, живущей в сельской местности недалеко от Брюсселя. Фотография Стейна Боллаерта.

Итак, требования пассивного дома включают солнечные батареи?

Не напрямую. Одной из важных целей стандарта пассивного дома является минимизация общего потребления первичной энергии. Это дается как максимальный кВтч в год на квадратный фут. Солнечные батареи помогают компенсировать это требование. Я видел проекты пассивных домов, которые, например, используют пропан для отопления, и они могут удовлетворить требования, но это немного обман. В нашем доме мы сосредоточились на электричестве, так как это возобновляемый источник. У нас также есть солнечные батареи в поле, прилегающем к нашему дому, и недавно мы подписали контракт на получение энергии от ветряных электростанций.

Вверху: пассивный дом Марии и Тодда в Кэтскиллс (показан выше) имеет кухню Vipp. Фотография Эрика Петчека предоставлена IdS/R Architecture.

Что самое сложное в строительстве пассивного дома?

Чтобы достичь стандарта производительности, необходимо строго соблюдать детали установки. Вы можете потратить много времени и денег на выбор энергоэффективных решений, но если они не установлены должным образом, это будет напрасной тратой усилий. Правильный способ строительства в соответствии со стандартом пассивного дома предполагает работу с консультантом по пассивному дому. Процесс включает в себя использование программного обеспечения для моделирования, чтобы предсказать, как все характеристики будут работать после создания. Моделирование также является частью процесса сертификации. Затем во время строительства все компоненты документируются на фотографиях с размерами, чтобы доказать, что проект построен в соответствии с проектом.

В нашем случае мы не проходили официальный процесс: вместо этого мы провели исследование и сделали обоснованные предположения о том, как наш дом будет работать без помощи программного обеспечения. Есть один тест, Blower Door, который оценивает герметичность дома. Согласно PHIUS, Институту пассивного дома США, цель составляет 0,6. Наш дом протестирован на 0,35. Чем меньше число, тем лучше. Одним из аспектов строительства по стандарту пассивного дома, который продолжается, является мониторинг производительности. Как и большинство владельцев пассивных домов, мы отслеживаем ежедневное и ежегодное производство энергии и постоянно ищем способы улучшить этот показатель. Это полезный способ жить.

Вверху: минималистичная гидромассажная ванна на ферме Уидби на острове Уидби в Вашингтоне от Mwworks of Seattle. Структура является примером нового дизайна, в котором используются некоторые функции пассивного дома: «он превосходит стандарты пассивного дома по воздухонепроницаемости, но сам не является пассивным домом», — объясняют архитекторы. Подробнее читайте в нашем посте «Снаружи внутри».

Для тех, кто готов серьезно заняться, есть ли что-нибудь рекомендуемое к прочтению?

Строительство будущего: знакомство с пассивным домом Джастина Бере и Самый зеленый дом; Дизайн суперизолированного и пассивного дома Джулии Торрес Московиц знакомит с принципами пассивного дома и показывает примеры. Для архитекторов и тех, кто хочет получить больше технических знаний, есть Детали пассивного дома: решения для высокопроизводительного проектирования Дональда Б. Корнера, Яна С. Филингера, Элисон Г. Квок.

Думаете о строительстве пассивного дома? Мария и Тодд из IdS/R Architecture выделяют на этих диаграммах самое важное.

Найдите больше советов экспертов в нашем архиве Remodeling 101, включая:

РЕМЕРСИЯ 101: А. Солнечная панельная праймер
Hardscaping 101: Стоящие на крышах Seave Metal Seave
. чтобы знать о теплом полу с подогревом

Пермакультура 101: простая модернизация пассивного солнечного дома своими руками

Опубликовано в 03:14 в блогах

0 Нравится

Дизайн пермакультуры делает упор на простые, низкотехнологичные и недорогие вещи, которые обычные люди могут делать для более устойчивого удовлетворения повседневных потребностей. Не устанавливая ни одной солнечной панели, вы можете сделать много вещей в своем доме, чтобы собирать и использовать больше солнечной энергии. (И если вы сделаете некоторые из этих простых модернизированных солнечных панелей с пассивными , то, если/когда вы соберетесь установить эти солнечные панели, они смогут удовлетворить большую часть потребностей вашего дома в электроэнергии. Может быть, все!)

В преддверии более прохладной погоды я решил выделить одну из моих любимых тем: использование пассивной солнечной энергии для обогрева вашего дома. Даже зимой почти в любом месте Остина много солнца. Почему бы не воспользоваться максимальным преимуществом этого конечного возобновляемого источника энергии. Многие советы вы слышали снова и снова, но все равно стоит повторить. Например:

— ИЗОЛЯЦИЯ, ИЗОЛЯЦИЯ, ИЗОЛЯЦИЯ . Ваш чердак особенно. (Не забудьте также проветрить этот чердак.) И стены. Серьезно, если в вашем доме нет надежной изоляции, найдите способ сделать это сейчас, пока не наступила зима. Все дома собирают тепло от солнца; утепленные дома сохраняют на больше этого тепла.

Также:

— Построй солнечную веранду с южной стороны своего дома. Используйте много стекла или другого прозрачного материала для максимального усиления солнечного света. (Если окна сделать съёмными, то летом пространство может быть зашторенным спальным крыльцом. ) В холодные солнечные зимние дни на веранде будет довольно тепло.

— Для повышения теплосбережения поставьте на крыльце несколько черных бочек или баков. Наполните их водой и расположите так, чтобы на емкости попадало солнце. Вода будет действовать как термальная батарея, собирая солнечное тепло днем и излучая его ночью. Некоторые люди выращивают тилапию или другую теплолюбивую рыбу в нагретых солнцем аквариумах, получая, таким образом, дополнительную пользу от выращенного в домашних условиях протеина.

— Соберите еще больше тепла, украсив солнечную веранду или солнечную комнату черным (или темным) полом. Вы можете использовать черную плитку или (если пол бетонный или деревянный) покрасить ее в черный цвет.

— Небольшой пруд на южной стороне может отражать дополнительный солнечный свет в ваше жилое пространство.

— С северной стороны своего участка соорудить какой-нибудь естественный буфер от суровых «северных» ветров. Буфером может быть комната (например, кладовая/грязезавод). Или это может быть внешний вид: кустарники, деревья или (мой личный фаворит) «стена клетки из мульчи». Это стена, состоящая из полых цилиндров, которые вы делаете из проволочной сетки или заборной панели. Вы заполняете цилиндры листьями или другим мульчирующим материалом. Стена действует не только как барьер от ветра и холода, но и как мульчирующая ферма и хранилище мульчи. (Это двойное преимущество является прекрасным примером принципа «наложения функций» в пермакультуре.)

— Если вы живете в квартире с балконом, выходящим на север, зимой вы можете загородить балкон поликарбонатом. Растения на балконе тоже помогают.

— открыть шторы, чтобы впустить солнце; закрывать их на ночь, чтобы сохранить тепло в доме. Положите одеяла или декоративные коврики на северные окна или другие окна, куда не попадает солнце.

— Будьте гибкими в использовании пространства в доме. Зимой используйте более солнечные и теплые комнаты в качестве жилых помещений. Если в комнате холодно или тенисто, используйте ее как спальное место.

— Не забудьте старые добрые коврики. Они делают дом теплее.

— Принесите растения в дом. Будучи живыми существами, они выделяют определенное количество тепла, как это делают люди и их домашние животные. Превращая солнечный свет в пищу, растения являются лучшими коллекторами солнечной энергии!

— Настройтесь на солнце. Поскольку вы меньше полагаетесь на принудительное воздушное отопление и больше на пассивное солнечное отопление, вы, естественно, будете стремиться к самому теплому месту в доме в любой момент времени. (А если вам нужна помощь в поиске наиболее удобного места, просто посмотрите, где спит ваша собака или кошка! Домашние животные всегда знают, где летом прохладнее, а зимой теплее.)

Некоторые из лучших модернизаций домашней энергии являются низкотехнологичными, самодельными и недорогими или даже бесплатными. Обязательно используйте по максимуму эти естественные приспособления, которые являются отличительной чертой дизайна пермакультуры. Вы можете сэкономить много денег, а также значительно сократить потребление невозобновляемой энергии.

Как создать пассивный дом своими руками, секрет его энергоэффективности, основные характерные параметры

В чем сущность проектирования пассивной постройки

По каким параметрам и технологиям разработаны строения

Что входит в проектную документацию

Выбор конструктивных элементов

Проемы в стенах и кровельный пирог

Использование пассивной солнечной энергии совместно с новыми технологиями

Строительство пассивного энергосберегающего дома: виды, материалы, проекты

Описание

Форма дома

Солнечный свет

Теплоизоляция

Светопрозрачные элементы

Герметичность

Вентиляционная система

Технология строительства

Производители

Советы и лайфхаки

Полезное видео

Рекомендуемые товары

Проектирование пассивного и энергоэффективного дома в Росии

Концепция пассивного дома

Технические мероприятия, выполняемые в пассивном доме

Строительство пассивных домов в России

Энергоэффективный дом по стандарту пассивного домостроения

Пассивные дома. Что означает пассивный дом своими руками, нюансы проектирования

Пассивные каркасные дома от компании Framing House

История развития концепции пассивного дома

Особенности пассивных домов

Следующий шаг: здания с избыточной энергоактивностью

Технология строительства пассивного дома

Экономия тепловой энергии

Важно правильное расположение

Простота формы

Отдельный гараж

Механическая вентиляция

Пассивный дом в России: быть или не быть?

Проектирование пассивного и энергоэффективного дома в Росии

Концепция пассивного дома

Технические мероприятия, выполняемые в пассивном доме

Строительство пассивных домов в России

Энергоэффективный дом по стандарту пассивного домостроения

Что означает пассивный дом своими руками, нюансы проектирования

В чем сущность проектирования пассивной постройки

По каким параметрам и технологиям разработаны строения

Что входит в проектную документацию

Выбор конструктивных элементов

Проемы в стенах и кровельный пирог

Использование пассивной солнечной энергии совместно с новыми технологиями

Пассивный дом — это… Что такое Пассивный дом?

История

Развитие энергосберегающих зданий

Пассивный дом

Конструкция

Теплоизоляция

Окна

Регулирование микроклимата

Вентиляция

Освещение

Стоимость

Стандарты

Распространение

В России и странах СНГ

Экология

См. также

Примечания

Литература

Ссылки

«Пассивный Дом»

Пассивный энергоэффективный дом — принципы и технологии строительства

Что такое пассивный энергоэффективный дом

Технологии строительства энергосберегающего дома

Ориентация энергосберегающего дома на участке

Форма пассивного дома

Внутренняя планировка пассивного дома

Используемые строительные материалы

Сложности при проектировании и строительстве

ПАССИВНЫЙ ДОМ. ВЫБОР МАТЕРИАЛОВ.

Строительство пассивных домов: все, что вам нужно знать

Что именно
