Технология строительства «Пассивный дом» — залог активной экономии

Еще в 1988 г., германский доктор Вольфганг Файст вместе с профессором Бо Адамсоном (из Швеции) предложили необыкновенную схему оборудования обычного здания. Суть их инновационной идеи сводилась к созданию строений с более высокими показателями энергосбережения. Иными словами, ученые поставили перед собой задачу понизить, насколько это вообще возможно, естественные теплопотери, присущие всем строениям и зданиям. Таким образом они пытались снизить затраты на обогрев жилых комнат, которые поглощают значительную часть доходов бюджета любой семьи.

В итоге, возникла технология повышения энергосбережения «Пассивного дома» (от немецкого слова «Passivhaus»). Название технологии стало со временем синонимом слов «энергоэффективный», «экономичный». Не секрет, что любое здание, не смотря на применение теплоизолирующих материалов, в холодный период года теряет существенную часть внутреннего тепла через окна, перегородки, стены, полы, потолки и вентиляционную систему.

В теплое же время года, в особенности с приходом летней жары, дома начинают уже не терять тепло, а, напротив, принимать его. С повышением же температуры выше 30 градусов, придется тратить электрическую энергию уже на кондиционеры, — чтоб поддерживать в жилых комнатах уютные 22-24 градуса.

Именно поэтому Вольфганг Файст с Бо Адамсоном, создавая технологию повышения эффективности «Пассивный дом», заложили в нее 5 основных принципов, соблюдающиеся и по сегодняшний день. Вот эти принципы: полное утепление зданий, монтирование стеклопакетов с минимальной допустимой теплоотдачей, применение более результативных конструкционных решений при строительстве зданий, обеспечение максимально возможной герметичности.

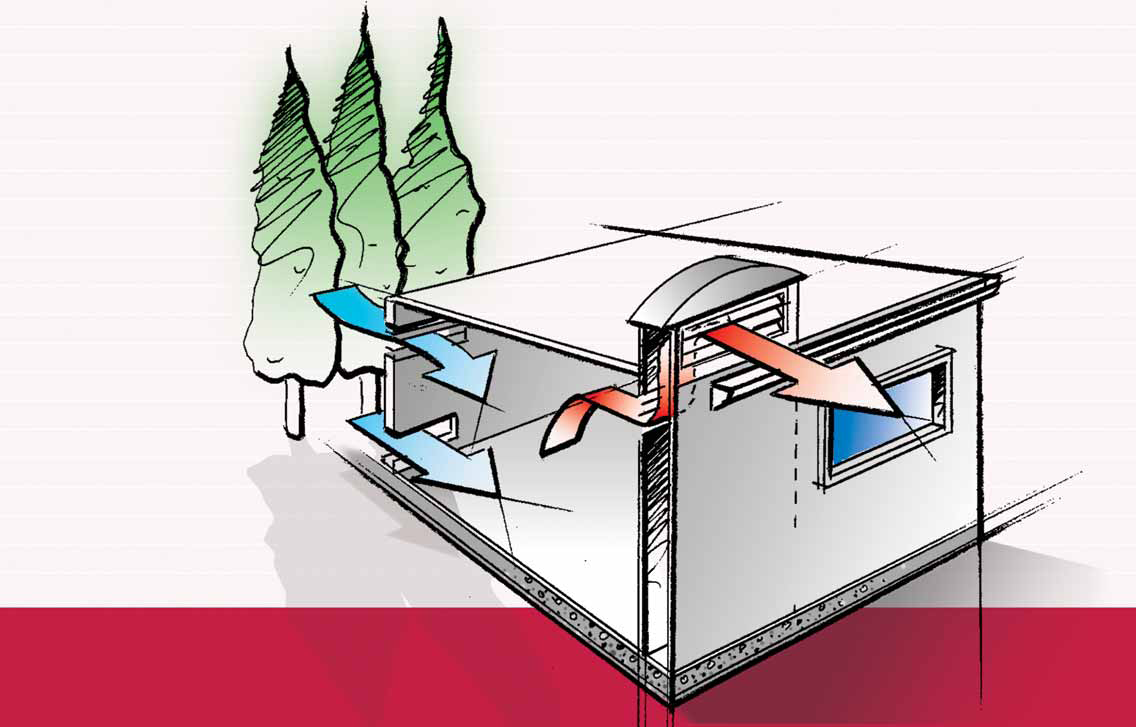

Еще один принцип — использование системы приточно-вытяжной вентиляции с термообменником. Озвученные принципы не в силе ни произвести впечатление, ни дать общее представление о той экономии, которую они приносят.

Важно упомянуть несколько иллюстративных цифр. Дома, в которых мы живем, построены из кирпича либо бетона. Они характеризуются тепловыми потерями, которые равны 250-350 киловатт/часов в год с любого метра квадратного отапливаемой площади. В соответствии с принятыми в ЕС стандартами, дома, которые построены по технологии повышения энергосбережения «Пассивный дом», должны терять не больше 15 киловатт/часов тепла с квадратного метра.

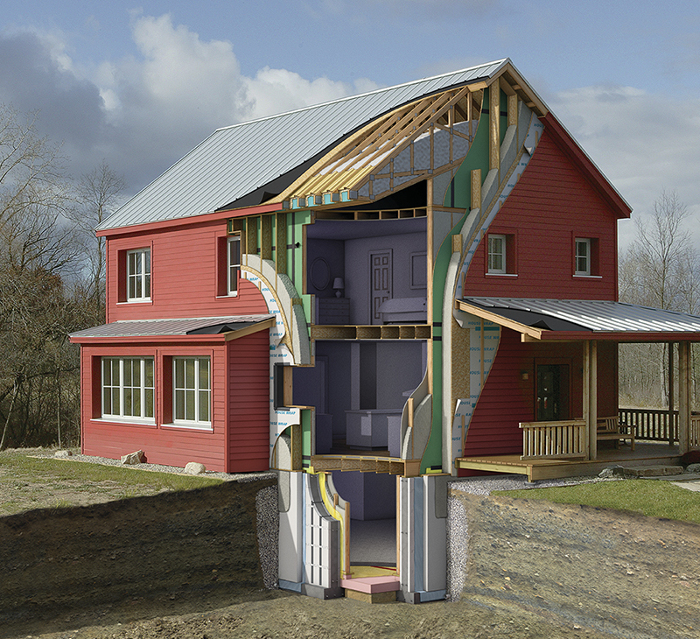

Конструкции домов, их утепление

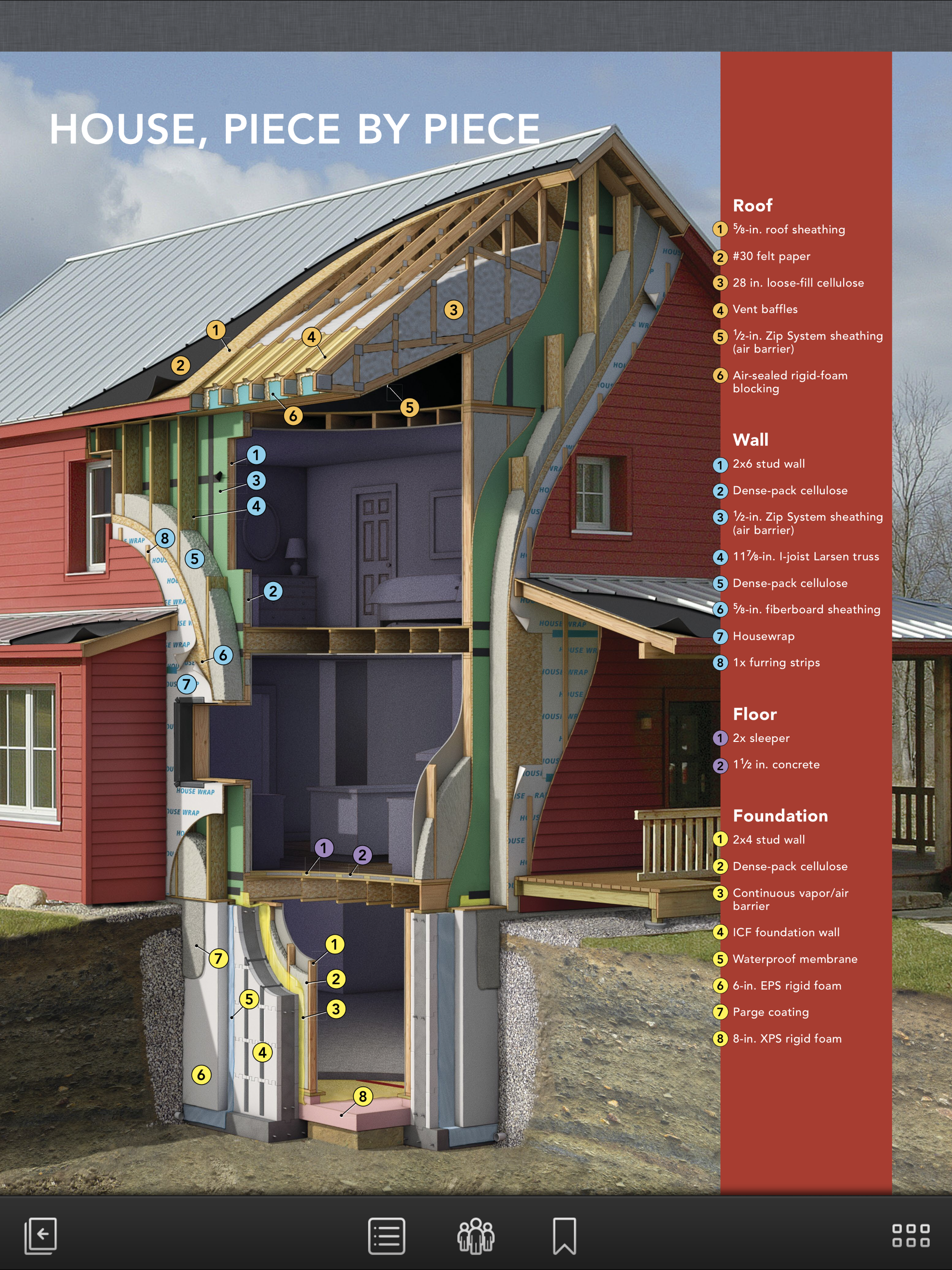

Германская технология начинается с теплоизоляции всех ограждающих строительных конструкций (стен, перегородок, пола, потолка, оконных систем), которые являются главными путями утечки тепла.

Не меньшее значение уделено термоизоляции крыши и чердака, а также фундамента и подвала. Так, для термоизоляции дома применяется многослойное утепление. Теплоизоляция обустраивается и с внутренней, и с наружной стороны. Устаревшие окна сразу же заменяются герметическими двух- либо трехкамерными пластиковыми стеклопакетами, устанавливающимися лишь после подготовительной теплоизоляции проемов окон.

Чтоб дополнительно понизить теплопотери, стекла оклеиваются энергоэффективными пленками, на окна могут устанавливаться ставни либо жалюзи. При проектировании пассивного дома учитываются геометрия будущего дома, ориентация стен, оконных систем, направление скатов крыш по сторонам света. Также предусматривается строительство «буферных» комнат. Они понижают влияние холода северной стороны дома, а также нивелируют перегрев южной стороны.

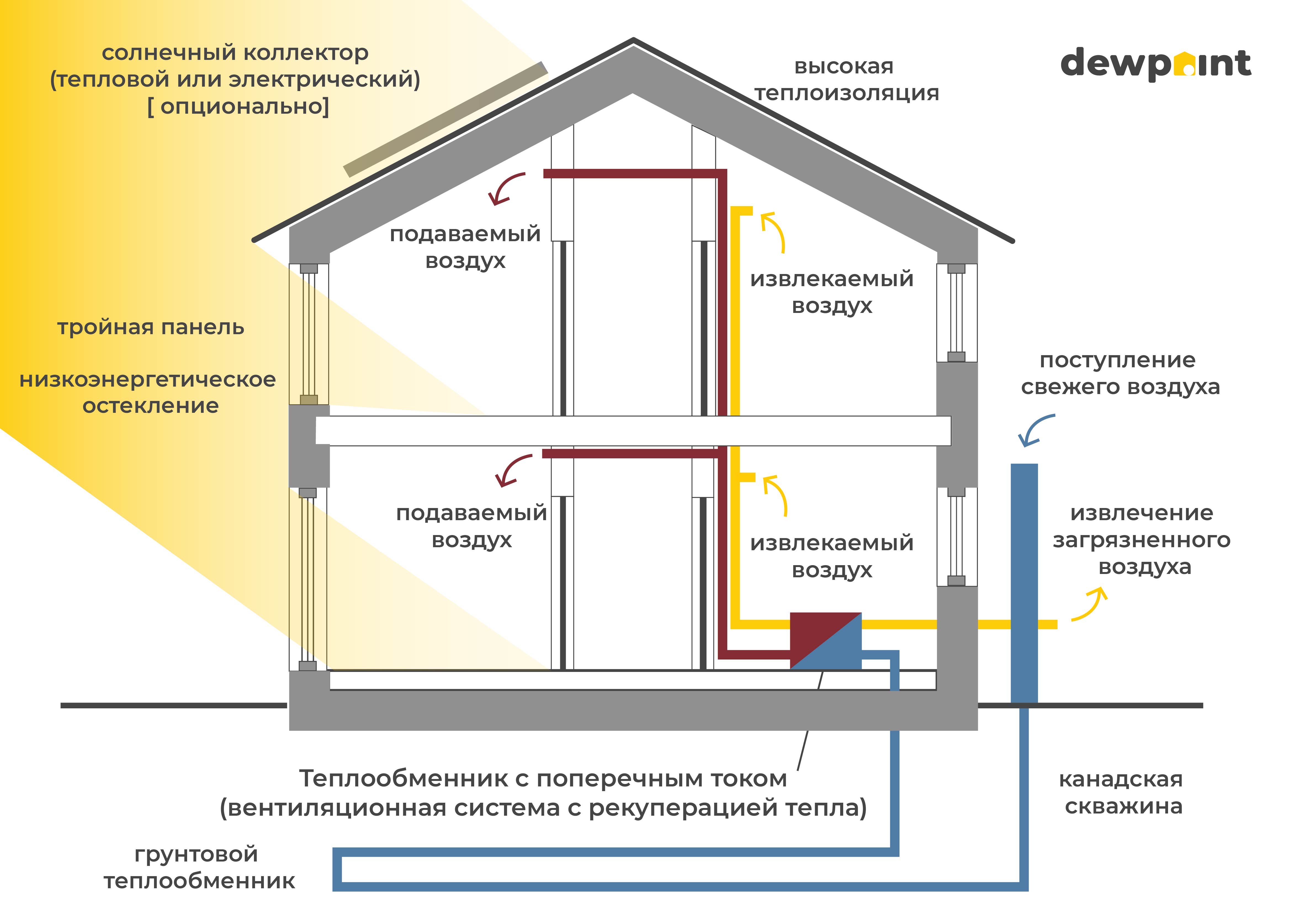

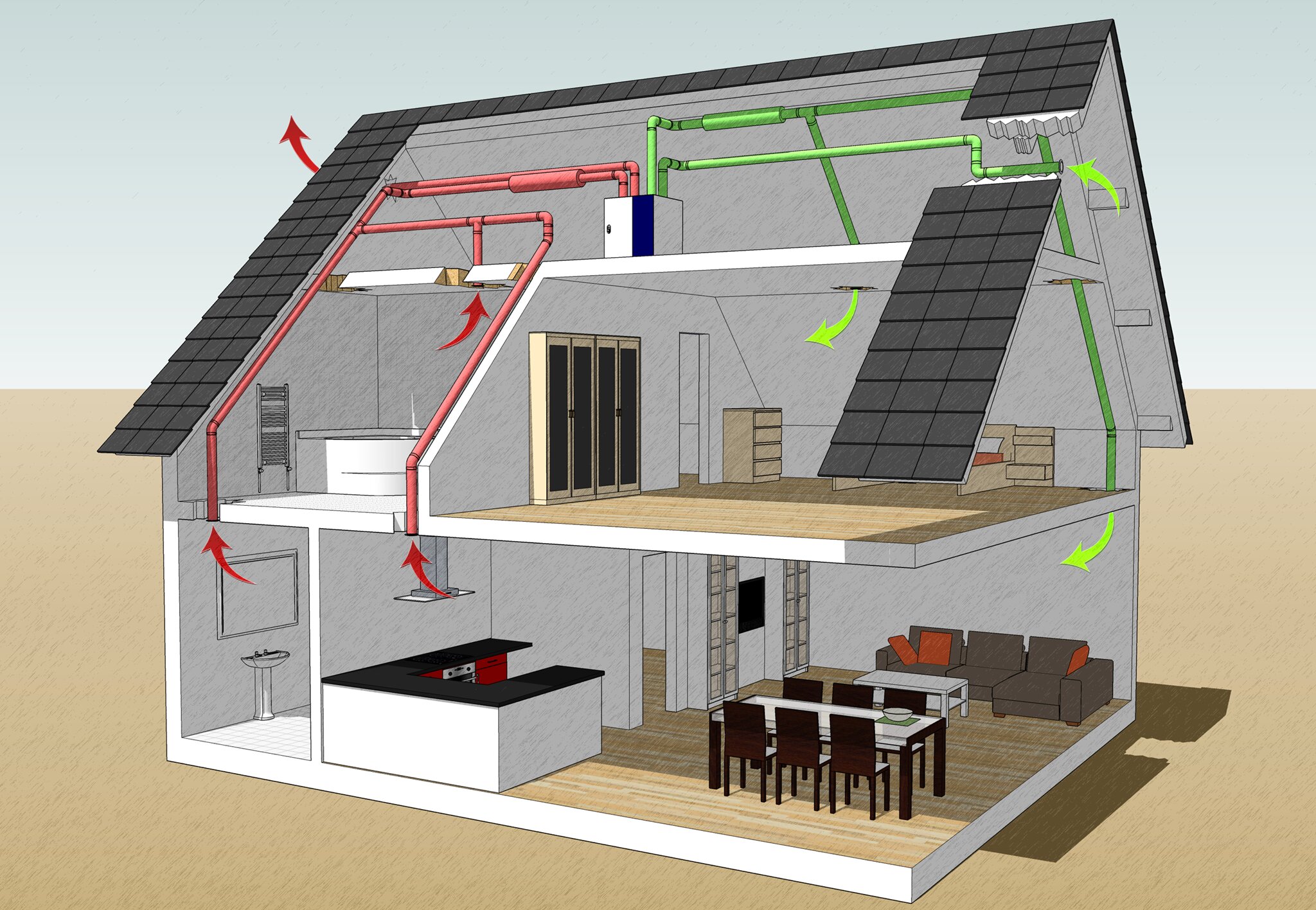

Вентиляция, термообменники

Привычные системы вентиляции уносят с воздухом чрезмерно много тепла. В «пассивных» же домах подобная «роскошь» исключена. Проветривание комнат «сквозняками» заменяется на специальную систему приточно-вытяжной вентиляции с обязательным использованием рекуперации (системы теплообмена). Германская технология предусматривает абсолютную герметизацию здания. Соответственно, у людей могут появиться обоснованные опасения, что «дышать» в доме будет тяжело.

Однако оказывается, что внутренний микроклимат строений, которые построены по технологии повышения энергосбережения, существенно лучше, нежели в других строениях. В процессе использования централизованной вентиляции, которая оснащена теплообменником, свежий воздух поступает в жилые комнаты без перебоев. В пассивных домах монтируют специализированный подземный воздуховод, через который в дом поступает только свежий воздух.

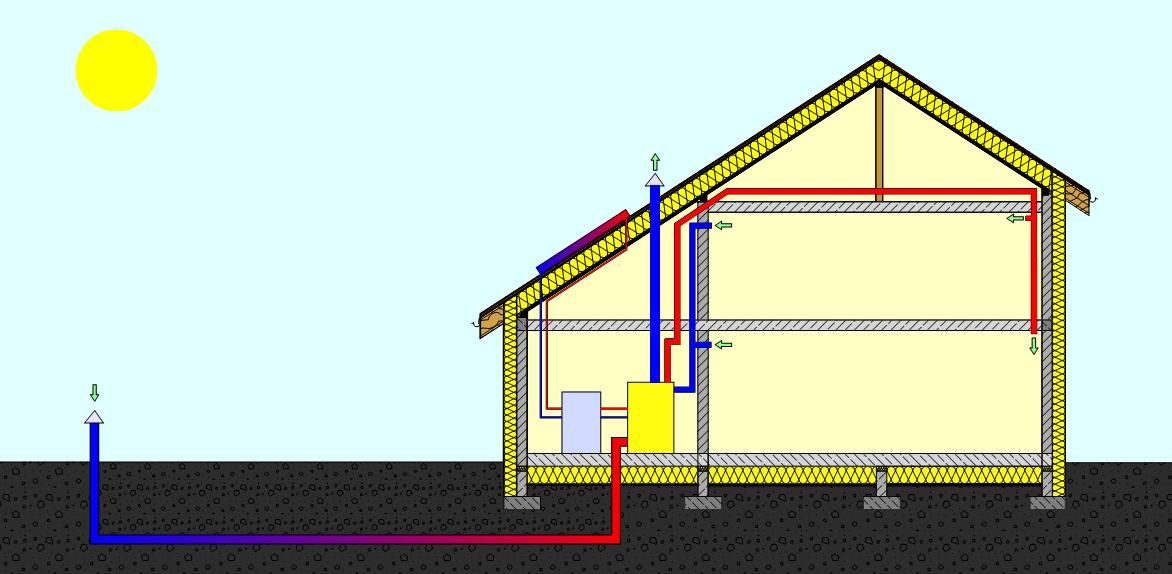

Благодаря конструкции вентиляционный, входящий воздух имеет постоянную, и достаточно высокую, температуру (+15…20 градусов Цельсия), вне зависимости от того мороз на улице либо зной. В зимнюю пору, когда температура воздуха опускается ниже нуля градусов, входящий из улицы по подземному воздухопроводу воздух прогревается от тепла земли.

После этого, посредством рекуператора (теплообменника), «внешний» воздух, который поступил через воздуховод, прогревается от «внутреннего» воздуха помещений. Отсюда следует, что «отработанный» воздух вначале отдает свое тепло, и только потом удаляется из дома. При этом свежий воздух, до того как попасть вовнутрь дома, успевает достаточно прогреться. В летнюю пору, когда на улице жара, такая система вентиляции действует уже в обратном направлении. Не секрет, что на глубине в 1-2 метра под землей весь год удерживается стабильная температура.

Именно поэтому воздух, который поступает через подземный воздуховод, успевает остыть, отдавая часть тепла земле.

Энергонезависимость и энергоэффективность

Технология «пассивного дома» поможет вам более рационально применять «естественное» тепло дома (тепло, которое людьми, их телами и, кроме того, всевозможной бытовой техникой). Эта технология стремиться свести к минимуму энергозатраты любого характера, которые получены от «внешних» источников.

Судя по результатам, которые показывают такие дома, расходы на обогрев реально сводятся к минимальному значению. Итак, подавляющее большинство «пассивных домов» затрачивают только 5-10% от энергии, уходящей на обогрев «обычного» дома. Эта эффективность достигается несколькими методами.

Во-первых, это гарантирует очень надежное утепление и переход на вентиляцию с рекуператором. В принципе, не самую последнюю роль играет и весьма широкое применение альтернативных источников энергии. Потому пассивные дома (при возможности и стремлении) снабжают солнечными коллекторами, тепловыми насосами, солнечными панелями, геотермальными установками. Многие «пассивные дома» наделены независимой энергосистемой. Часть из них в принципе не требуют затрат на отопление.

В завершение знакомства с институтом пассивного дома, недопустимо обходить вниманием и ее финансовую сторону. Масштабные работы по термоизоляции всего дома, полная замена оконных систем, установка новой вентиляционной системы, монтирование коллекторов, солнечных панелей, теплообменника (рекуператора) — это требует определенных (достаточно больших) расходов.

Однако практически «сказочная» перспектива снижения расходов по многим коммунальным платежам (в пятнадцать-двадцать раз) и, кроме того, возможность обойтись без затрат на приобретение и монтаж привычной отопительной системы (в «пассивных домах» она отсутствует), позволили снизить цену энергоэффективного дома до разумных пределов.

В странах, где германская технология обрела очень высокую популярность (Дания, Германия, Австрия, Норвегия, Швеция), цена «пассивных домов», только на 7-10 % выше, нежели цена строительства обыкновенного дома.

В настоящей момент уже разработано несколько вариантов проекта пассивного дома. По самым скромным подсчетам, срок окупаемости составляет 7-10 лет. После этого срока, пассивный дом начнет работать уже на своего хозяина. Сравнительно низкая цена энергоэффективных строений в Европе стала возможной только благодаря отлаженному производству оборудования и материалов.

Что касается строительства пассивных домов в России, Украине, а также Белоруссии, то здесь оно сопряжено с повышенными затратами. Насколько именно возрастет цена такого дома, однозначно сказать достаточно тяжело, поскольку, в конечном итоге, стоимость будет прямо зависеть от ставки налогов на импорт, так как немалую часть нужных «компонентов» приходится приобретать за границей. Однако всех желающих построить себе энергосберегающий дом можно обнадежить: с ростом популярности технологии, непременно начинает понижаться и ее цена.

ПАССИВНЫЙ ДОМ. ВЫБОР МАТЕРИАЛОВ.

В условиях мирового энергокризиса и климатических изменений возникла необходимость в альтернативных источниках энергии. Пока такие источники находятся в стадии разработки или же их производство не является массовым, они не в состоянии заменить традиционные. Растущие цены на традиционные ископаемые энергоносители являются стимулом к сохранению полученной энергии. Одним из возможных способов решения данной проблемы можно считать концепцию создания пассивного дома.

В чем заключается основная идея пассивного дома?

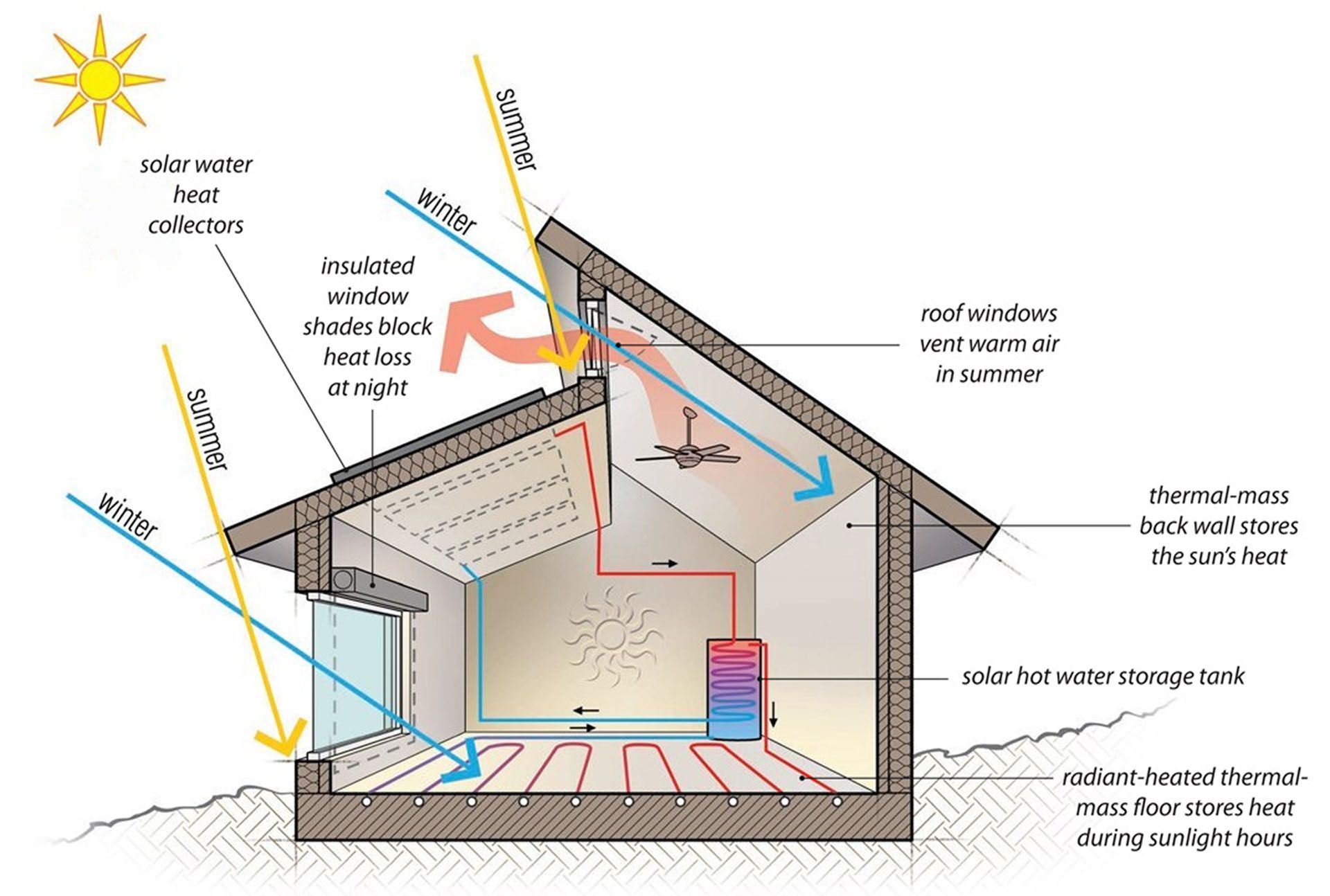

При строительстве такого дома используются пассивные системы, которые будут работать без подачи энергии извне. Главное, чтобы все составляющие дома (окна, стены и полы) были спроектированы таким образом и из таких материалов, чтобы они смогли сохранять и правильно распределять получаемое от солнца тепло зимой, но препятствовать нагреванию здания летом. Пассивный дом, по идее, должен обходиться без отопительных систем, ограничиваясь теплом, получаемым от имеющейся в нем бытовой и осветительной техники и находящихся в нем людей. В случае необходимости, возможно использование природных источников энергии (солнца и ветра) для горячего водоснабжения и отопления.

Таким образом, основная идея пассивного дома заключается в минимальном потреблении энергии и абсолютной энергонезависимости.

Выбор материалов, для строительства пассивного дома.

Каким бы высокотехнологичным не было строительство дома, оно не возможно без использования таких материалов как кирпичи, цемент, дерево, камень и др. Все материалы должны быть экологически чистыми обеспечивать максимальное сохранение тепла. В последние годы при производстве стройматериалов используется технология рециклизации, т. е. повторного использования в результате переработки.

Конструкция пассивного дома

При конструировании пассивного дома учитывается тот факт, что основная доля теплопотерь приходится на фундамент и кровлю. Следовательно, здесь необходимо использовать строительные и теплоизоляционные материалы с минимальным коэффициентом теплопроводности. На крыше пассивного дома не тает снег, т. к. тепло не уходит из дома. Учитывается цвет крыши и внешней оболочки здания — наиболее предпочтительным является белый цвет, значительно уменьшающий теплообмен. Для внешних стен может быть использовано зеркальное покрытие, а пол должен иметь темную окраску, делающую его более теплым, т. к. темный цвет не отражает солнечное излучение, а поглощает его. Обязательным является устранение «мостиков холода» во всех ограждающих конструкциях. Теплоизоляция в пассивном доме должна быть многослойной. Применяется усиленная (внешняя и внутренняя) теплоизоляция. Окна пассивного дома направлены, по возможности, на солнечную сторону. В основном — это современные оконные системы: двух или трехкамерные стеклопакеты, заполненные инертным газом. Используются I- и K-стекла, со специальными, отражающими тепловое излучение покрытиями. Для того чтобы окна пассивного дома открывались как можно реже в холодное время года, необходима оптимальная система вентиляции. Это сложнейшая система с использованием рекуперации тепла (холода). Рекуперация — это процесс теплообмена, при котором тепло удаляемого воздуха передается свежему поступающему воздуху (при помощи специальных рекуперационных теплообменников, установленных в кондиционерах и вытяжках). Возможна установка теплообменников в подземных воздухопроводах, где, нагретый за счет тепла земли, воздух попадает в рекуператор и, за счет теплого отработанного воздуха, прогревается до 170С. Летом, таким же образом, воздух охлаждается. При такой системе вентиляции, необходимость использования кондиционеров и отопительных приборов сводится к минимуму. Вместо традиционных лампочек накаливания в энергоэффективном доме используются светодиоды. Для большей экономии на осветительные приборы устанавливаются таймеры и датчики движения и объема. Такие приборы будут автоматически отключать свет в местах где не находятся люди. Приобретение необходимых строительных материалов и оплата высококвалифицированных специалистов стоит немалых денег. Строительство энергоэффективного дома обходится в среднем на 8–10% дороже, чем строительство обычного дома. Однако, по подсчетам, дополнительные расходы на строительство пассивного дома окупаются за 7–10 лет. Пассивные дома — самые экологически безопасные дома, как в плане их воздействия на окружающую среду, так и в отношении проживающих в нем людей. При их строительстве используются только экологически корректные материалы, а отказ от традиционного ископаемого топлива сократит выброс парниковых газов. Эффективная система вентиляции делает пассивный дом максимально благоприятным для аллергиков. Показатели энергоэффективности жилых домов в России намного ниже европейских. Это связано с дороговизной стройматериалов и технологий. Однако в последнее время на российском рынке появилось огромное количество материалов для строительства энергоэффективных домов и все большее количество людей, осознавая что цены на энергоносители будут только расти, начинает задумываться о необходимости развития новых энергосберегаюшщих технологий. В Москве (жилой дом в Никулино-2) и под Петербургом уже построено несколько зданий с использованием таких технологий. В 2000 году в Москве (Куркино) началось строительство жилого района с использованием энергосберегающих технологий. Сегодня речь идет о предоставлении государственных субсидий фирмам, строящим пассивные дома и о переходе к их массовому строительству.

Бережливое жилье, или Что такое пассивный дом?

Строительство энергосберегающих домов не просто модная тенденция, а потребность. А в скором времени это может стать еще и необходимостью. Что же такое пассивный дом? Из чего он строится? И каким требованиям соответствует?

Что такое пассивный дом?


Пассивный дом (или экодом) – это дом, использующий минимальное количество энергии для отопления и охлаждения комнат. В нем всегда комфортная температура. А затраты на отопление и энергопотребление практически отсутствуют.

Такие дома еще называют энергосберегающими.

Как появилась идея пассивного дома?


В Европе платежи за отопление и электричество чрезвычайно высоки. Неудивительно, что именно в европейских странах идея энергоэффективного строительства получила широчайшее развитие. Хотя первые дома, близкие по своим технологиям к энергосберегающим, создавали еще северные народы, стремящиеся сохранить тепло.

В 1972 году на северо-востоке США, где зима достаточно суровая, снежная и ветреная, было построено экспериментальное здание. С малой площадью остекления, с минимальными поверхностями наружных стен, с солнечными коллекторами на крыше.

Современную концепцию пассивного дома разработали европейцы — профессор Адамсон из Швеции и доктор Файст из Германии в 1988 году. А через 8 лет в г. Дармштадте (Германия) открылся «Институт пассивного дома», сертифицирующий энергосберегающие постройки, материалы и оборудование.

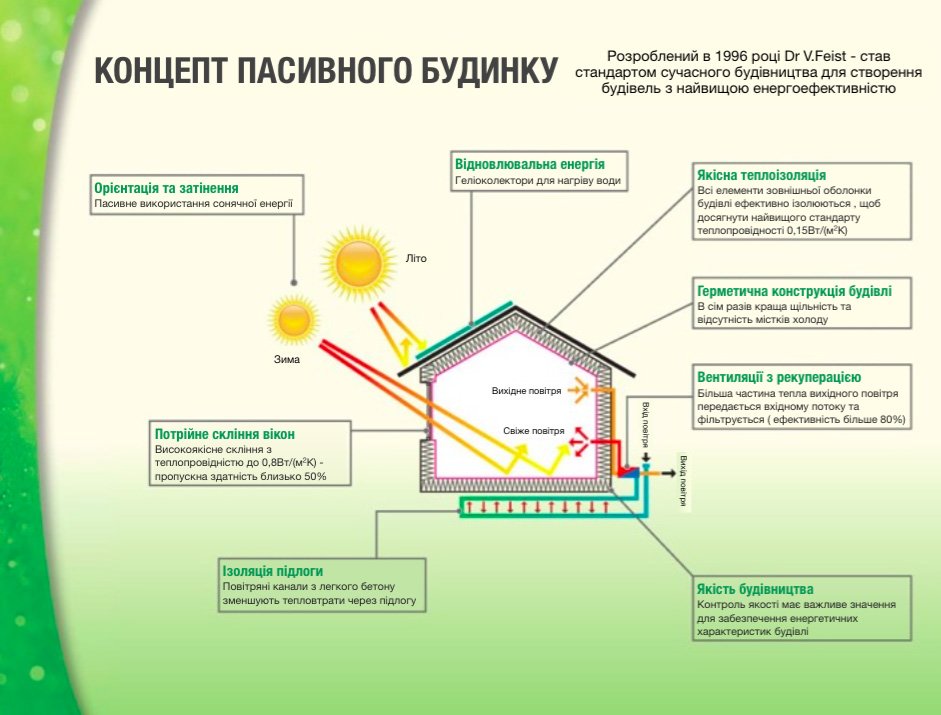

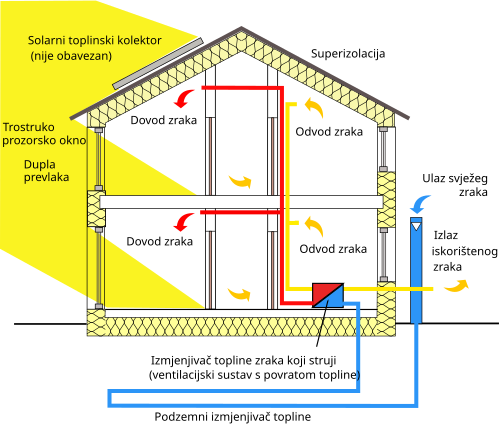

Принцип пассивного дома:


Пассивный дом – это здание, в котором годовой расход энергии на отопление не превышает 15-30 кВт-час/м2. В обычном доме эти показатели в несколько раз выше.

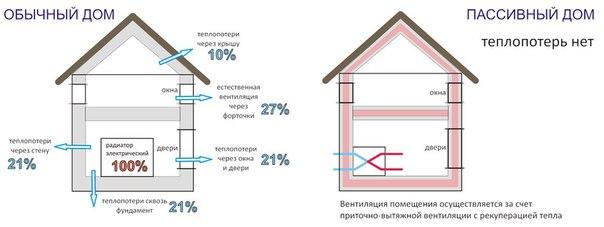

Потери тепла происходят естественным путем: за счет вентиляционных отверстий, открытых окон, недостаточной герметичности зданий.

На этом и основывается принцип пассивного дома – тепло «запирают» внутри, а не выбрасывают впустую.

При этом важную роль играют: вентиляция с рекуперацией, воздухонепроницаемость, теплоизоляция, эффективные окна, отсутствие «мостиков холода».

В идеале — обогрев дома должен происходить за счет энергии, поступающей от людей, бытовых приборов, альтернативных источников (солнечных коллекторов, тепловых насосов).

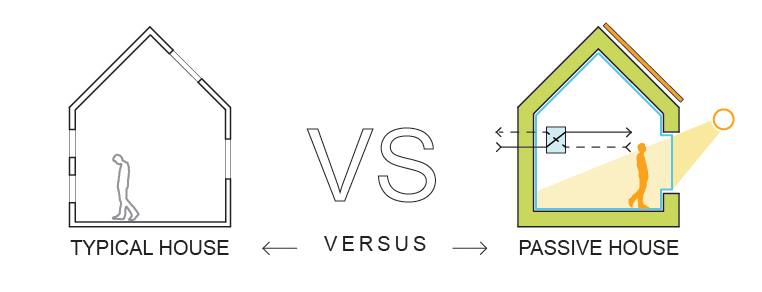

В чем отличие активного дома от пассивного?


Пассивный дом сохраняет тепло и энергию. Активный – не только сохраняет, но еще и производит (например, при помощи солнечных батарей).

Составляющие пассивного дома:

Материалы – чаще всего это дерево, камень, кирпич, газобетон.

В Германии применяют переработанный неорганический мусор (бетон, металл, стекло).

Теплоизоляция – важный момент для обустройства пассивного дома. Она должна быть:
— всеобъемлющей (изоляция потолков, пола, стен, чердака, фундамента), — и многослойной (внутренней и внешней).

Окна – двойные, тройные стеклопакеты, герметично примыкающие к стенам. Желательно, чтобы стекла были покрыты энергосберегающей пленкой. Межоконное пространство заполнено криптоном или аргоном. А профили — теплоизоляционными вкладышами.

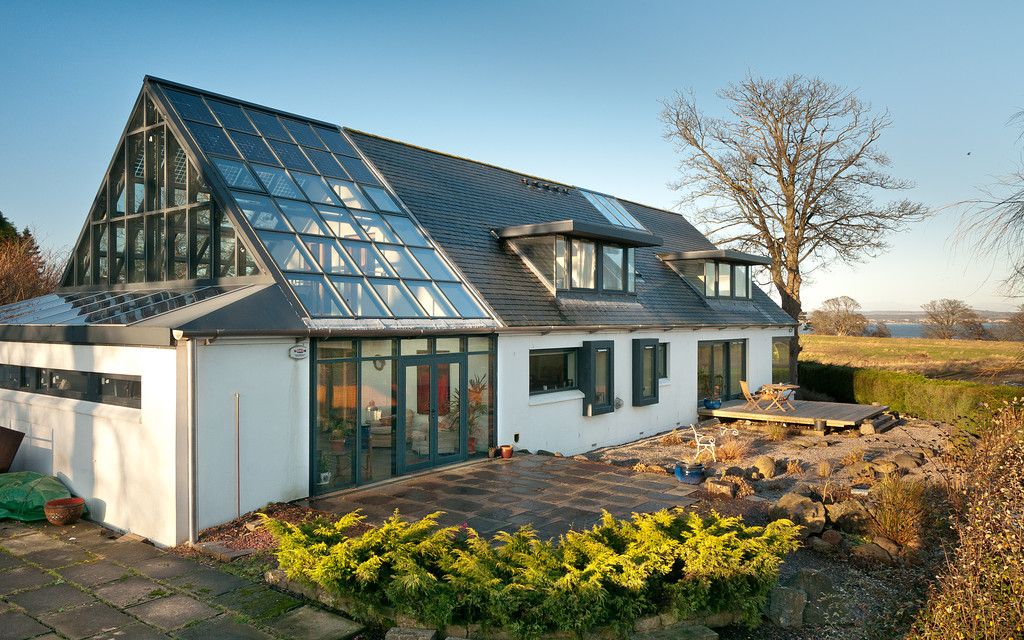

В пассивных домах окна обычно большие, нередко панорамные, но выходят они только на южную сторону. На северной стороне – минимальное количество оконных проемов.

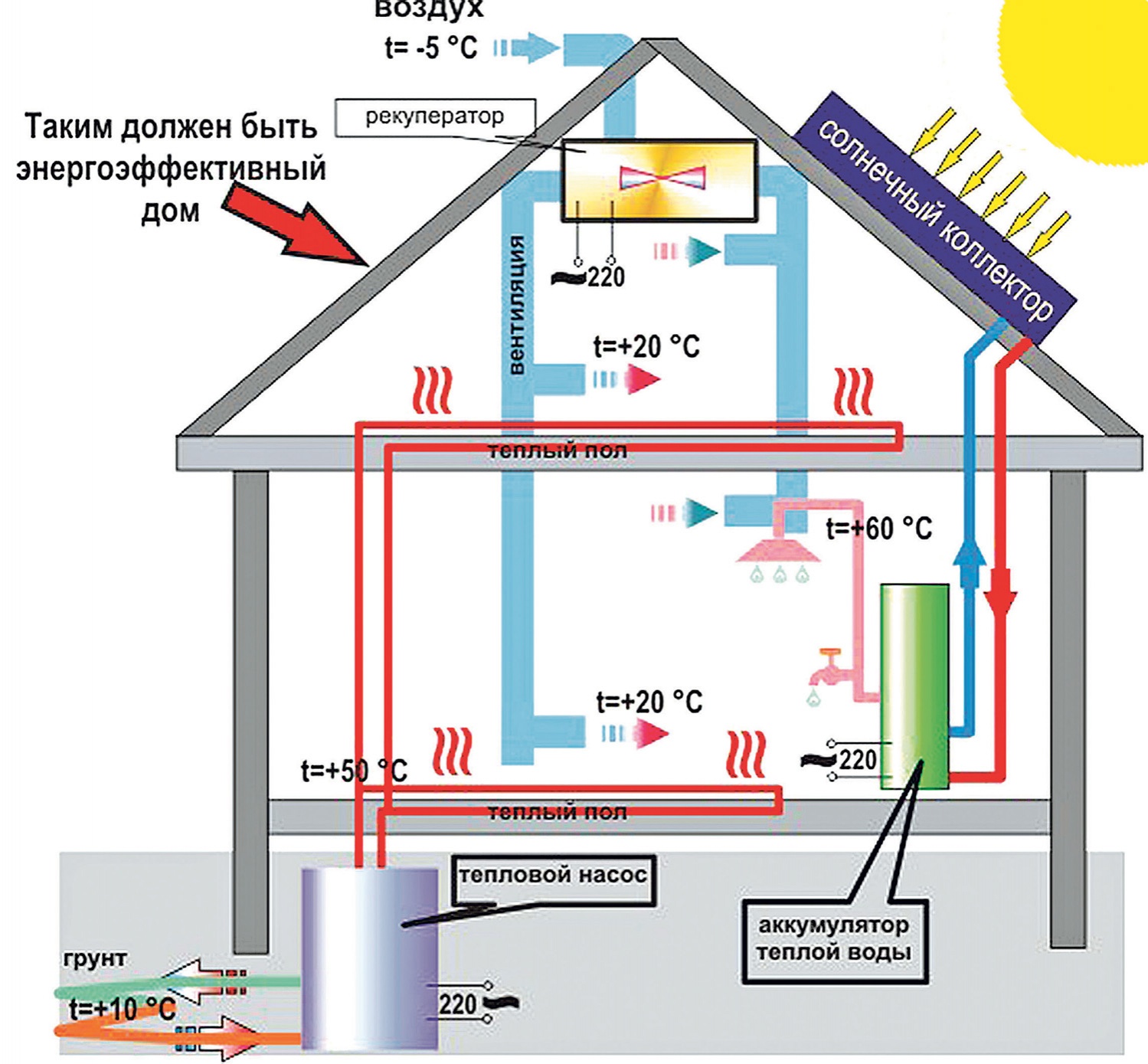

Вентиляция – играет ключевую роль, поскольку в энергосберегающем доме отсутствуют вытяжные каналы и приточные клапаны.

Для пассивного дома применяются:

— вентиляционные установки с рекуператором,
— установки с воздушным или с геотермальным тепловым насосом, осуществляющие дополнительный нагрев или охлаждение без применения электроэнергии.

К примеру, финские вентустановки Enervent имеют высокий класс рекуперации тепла, могут нагревать или охлаждать воздух тепловым насосом, и даже награждены соответствующим Сертификатом от «Института пассивного дома».

Энергосберегающий дом, цена:


Первоначальная стоимость такого дома может оказаться дороже на 8-10%.

Однако сейчас активно прорабатываются пути снижения себестоимости энергоэффективных домов и обеспечение их доступности массовому покупателю.

Пассивные дома в России и в мире:


В наши дни построено около 20 тысяч пассивных домов в мире (в том числе офисов, школ, детсадов, магазинов и т.д.). Особенно много энергосберегающих зданий в Германии.

Во многих странах разработаны государственные программы по застройке энергоэффективного жилья.

В России строительство пассивных домов еще не настолько развито. Но правительство уже обратило внимание на проблему сбережения энергии.

Планируется к 2020 году ввести стандарты пассивного дома. Поставлена задача – снизить энергопотребление на 40%. Создаются энергетические паспорта для зданий и сооружений.

Что касается Урала, то совсем скоро первые энергосберегающие дома появятся и в Екатеринбурге, в строящемся жилом комплексе «Экодолье» в пос. Горный Щит (фото справа).

Группа компаний «Терконт» реализует вентиляционные установки из Финляндии, подходящие для зданий со сниженным расходом тепла и энергии. Купить вентиляцию для дома, а также узнать подробную информацию можно в наших офисах.

Группа компаний Терконт
Копирование без ссылки на http://terkont.ru/ — запрещено

Пассивный дом — что это за проект, основные принципы

В последнее время интерес к энергоэффективным домам растет достаточно интенсивно. Главный критерий оценки энергоэффективности дома – отопительный период в перерасчете на год. Различают дома низкого и ультранизкого теплопотребления, пассивные, а также с нулевым энергопотреблением и с положительным энергобалансом.

Пассивный дом – это наиболее распространенный вид строительства. Главной особенностью пассивного дома является принципиально иной подход к проектированию и строительству.

Некоторые компании – застройщики, понимая перспективность энергоэффективного строительства из материалов, поспешили назвать свои новые объекты пассивными, но на самом деле это не так, так как пока в строительстве таких домов не достигнуты нормативные показатели (значение показателя должно быть не более 15 кВт*ч/кв. м). Эти здания с ультранизким ( с показателями от 16 до 35 кВт*ч/кв.м) и низким ( 36-50 кВт*ч/кв.м) теплопотреблением.

Также существуют дома с нулевым энергопотреблением, где количество потребляемой и расходуемой энергии одинаково, и положительным энергобалансом, где выработка энергии больше, чем потребление ( в таких домах обязательно установлена автономная солнечная система, состоящая из фотоэлементов и инвенторного источника электроэнергии).

Объекты вырабатывающие энергию в доме, подключены к городской сети и когда вырабатываемая солнечными батареями энергия не расходуется, она поступает в городскую сеть, когда же не хватает собственной электроэнергии, то используется энергия из сети. Так получается нулевой баланс энергопотребления. Если же здание вырабатывает больше энергии,  чем потребляет, то здание обладает положительным энергобалансом, но, к сожалению, такое возможно в очень редких случаях, и климат России не подходит для данного случая.

Рассмотрим понятие активный дом. Концепция активного дома – это энергоэффективный дом, позволяющий жить в гармонии со здоровьем человека и бережно относиться к природе. Автоматика активного дома позволяет максимально эффективно использовать естественную вентиляцию и солнцезащиту.

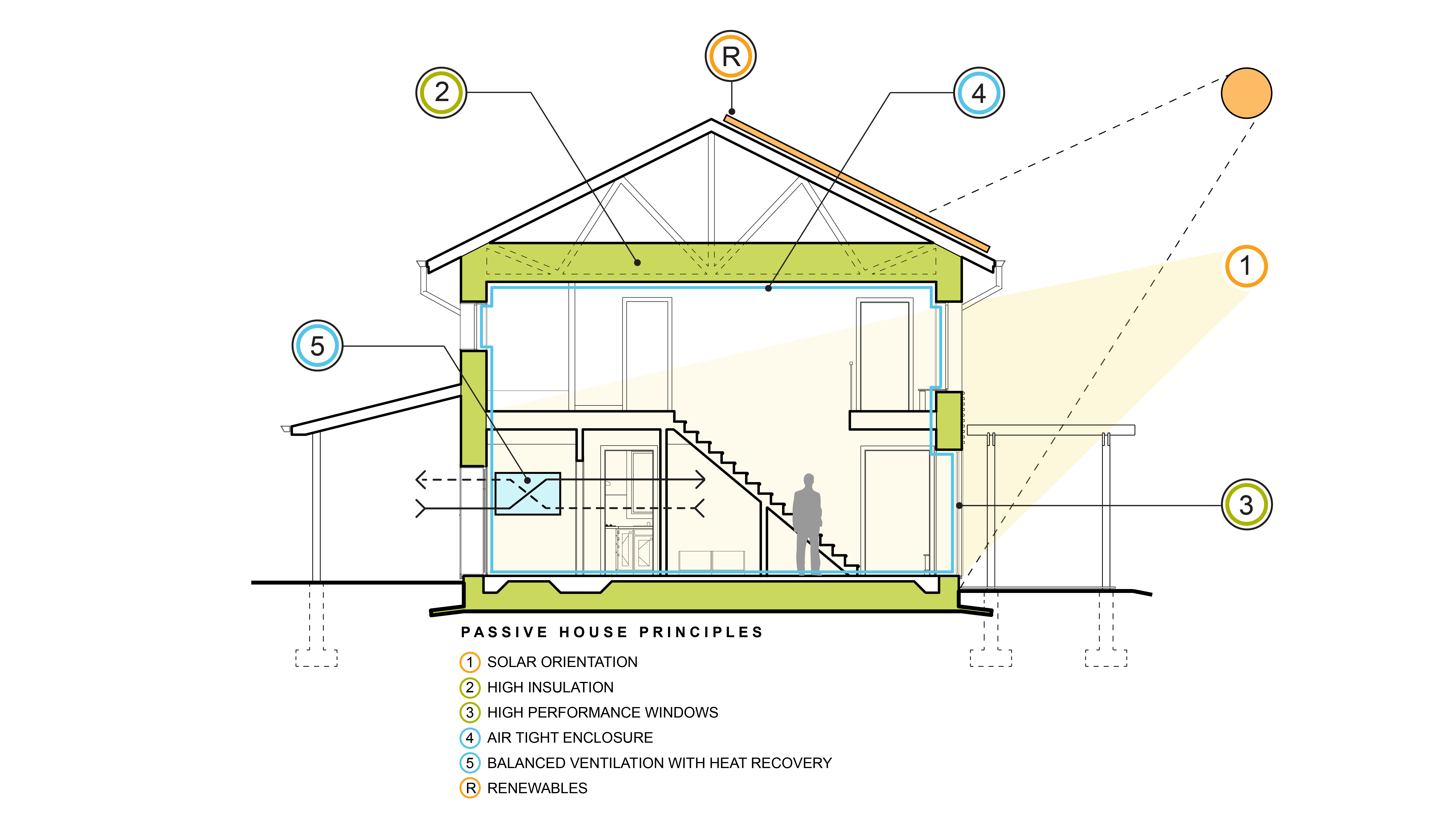

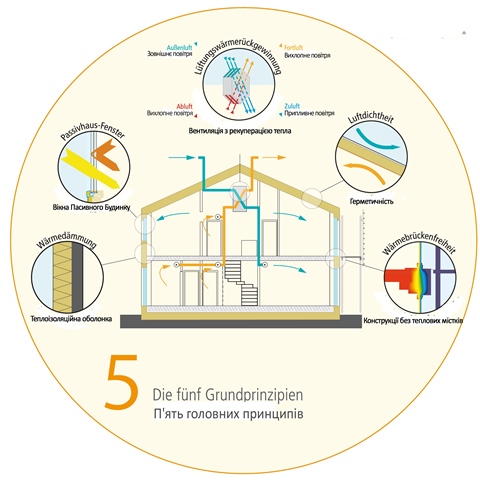

Основные принципы пассивного дома

Общеизвестно, что основные теплопотери в здании исходят через стены, кровлю и окна. В строительстве пассивного дома для возведения стен и кровли не используют какие-либо специальные «пассивные» материалы. Главная задача в строительстве пассивного дома создать герметичную теплозащитную оболочку термос, которая не пропускает холод. Также важно использование энергоэффективных окон, разработанных специально для пассивных зданий, они сокращают теплопотери более чем на 50%.

Вторым основополагающим пассивного дома является герметичный воздухонепроницаемый контур. Третьей составляющей является создание комфортного микроклимата, благодаря правильной организации системы приточно-вытяжной вентиляции с рекуперацией тепла.

Читайте нашу другую статью по теме: Энергоэффективные дома

Поделитесь материалом с друзьями в социальных сетях

Институт пассивного дома — Первый пассивный дом

Литература:

[AkkP 5] Energiebilanz und Temperaturverhalten; Protokollband Nr. 5 des Arbeitskreises kostengünstige Passivhäuser, 1. Auflage, Passivhaus Institut, Darmstadt 1997

[AkkP 13] Energiebilanzen mit dem Passivhaus Projektierungs Paket; Protokollband Nr. 13 des Arbeitskreises kostengünstige Passivhäuser, 1. Auflage, Passivhaus Institut, Darmstadt 1998

[Bisanz 1999] Bisanz, C.: Heizlastauslegung im Niedrigenergie-und Passivhaus; Passivhaus Institut; Fachinformation PHI-1999/2; Eigenverlag; Darmstadt 1999

[Ebel/Feist 1997] Witta Ebel und Wolfgang Feist: «Ergebnisse zum Stromverbrauch im Passivhaus Darmstadt Kranichstein» in «Stromsparen im Passivhaus»; Protokollband Nr. 7 zum Arbeitskreis Kostengünstige Passivhäuser; PHI; Darmstadt, 1997

[Feist 1988] Forschungsprojekt Passive Häuser; Projektziele -mit einem Kommentar des Autors zur 2. Auflage 1995, Institut Wohnen und Umwelt, Darmstadt, 1. Aufl. 1988, 2. Aufl. 1995

[Feist 1993] Passivhäuser in Mitteleuropa; Dissertation, Universität Kassel, 1993

[Feist/Werner 1994] Wolfgang Feist und Johannes Werner: «Gesamtenergiekennwert < 32 kWh/(m²a)»; Bundesbaublatt 2/1994

[Feist 1995] Wolfgang Feist (Hrsg.): «Gedämmte Fensterläden im Passivhaus»; Passivhaus-Bericht Nr. 9; Institut Wohnen und Umwelt; Darmstadt, 1995

[Feist 1997a] Wolfgang Feist, Tobias Loga: «Vergleich von Messung und Simulation» in «Energiebilanz und Temperaturverhalten»; Protokollband Nr. 5 zum Arbeitskreis Kostengünstige Passivhäuser; PHI; Darmstadt, Januar 1997

[Feist 1997b] Wolfgang Feist: «Der Härtetest: Passivhäuser im strengen Winter 1996/97»; GRE-Inform, 12/1997

[Feist 1997c] Wolfgang Feist: «Passivhaus Darmstadt Kranichstein -Planung, Bau, Ergebnisse», Fachinformation PHI 1997/4, 1. Auflage, 16 Seiten

[Feist 2000] Wolfgang Feist: «Erfahrungen objektiv: Messergebnisse aus bewohnten Passivhäusern»; in: Tagungsband zur 4. Passivhaus Tagung. Passivhaus Dienstleistung GmbH, 1. Auflage, Darmstadt 2000

[Lovins 1977] Amory Lovins, «Soft Energy Paths: Toward a Durable Peace»; Harmonsworth 1977

[Lovins, Weizsäcker 1995] Amory Lovins, E.-U. von Weizsäcker, L. Hunter Lovins: «Faktor Vier; Doppelter Wohlstand — halbierter Naturverbrauch»; München 1995

[PHTag 1996] Tagungsband der 1. Passivhaustagung, 1. Auflage, Passivhaus Institut, Darmstadt 1996

[Peper 2005] Peper, Sören; Kah, Oliver; Feist, Wolfgang: Zur Dauerhaftigkeit von Luftdichtheitskonzepten bei Passivhäusern -Feldmessungen. Forschungsvorhaben im Rahmen der nationalen Beteiligung an der Arbeitsgruppe 28 ‘Sustainable Solar Housing’ der Internationalen Energie Agentur IEA, 1. Auflage, Passivhaus Institut, Darmstadt 2005

[PHPP 2004] Feist, W.; Pfluger, R.; Kaufmann, B.; Schnieders, J.; Kah, O.: Passivhaus Projektierungs Paket 2004, Passivhaus Institut Darmstadt, 2004

[Rohrmann 1994] Bernd Rohrmann: «Sozialwissenschaftliche Evaluation des Passivhauses in Darmstadt»; Passivhaus-Bericht Nr. 11; Institut Wohnen u. Umwelt; Darmstadt, September 1994

[Zimmermann 2005] Mark Zimmermann: «Passivhaus und 2000-Watt-Gesellschaft — Welches sind die Herausforderungen einer nachhaltigen Entwicklung?» im Tagungsband der 9. Passivhaustagung, Ludwigshafen, PHI, Darmstadt 2005

Пассивный дом не является торговой маркой — это строительная концепция, которая открыта для всех.

Пошаговое руководство по сборке пассивного дома по канадской технологии из сип панелей своими руками. — Строй Дом UA

Компания «Строй Дом UA» производит и монтирует пассивные дома по канадской технологии уже многие годы. Если Вы хотите понять, что такое «пассивный дом», постараемся ответить на этот вопрос.

Если Вам интересна стоимость строительства таких домов, обратите внимание на информацию по ссылке: «Стоимость строительства энергоэффективного дома»

Если Вы имеете навыки в строительстве, для Вас есть возможность приобрести домокомплект с чертежами и  инструкцией для сборки. При этом стоимость Вашего дома значительно уменьшиться. Больше информации о стоимости домокомплекта по самостоятельную сборку Вы можете найти по ссылке:«Стоимость домокомплекта дома под самостоятельную сборку»

Если Вас заинтересовало наше предложение, мы готовы спроектировать (БЕСПЛАТНО!), изготовить и поставить на объект Ваш будущий дом. А сейчас мы предлагаем Вам пошаговую инструкцию по самостоятельной сборке пассивного СИП панельного дома.

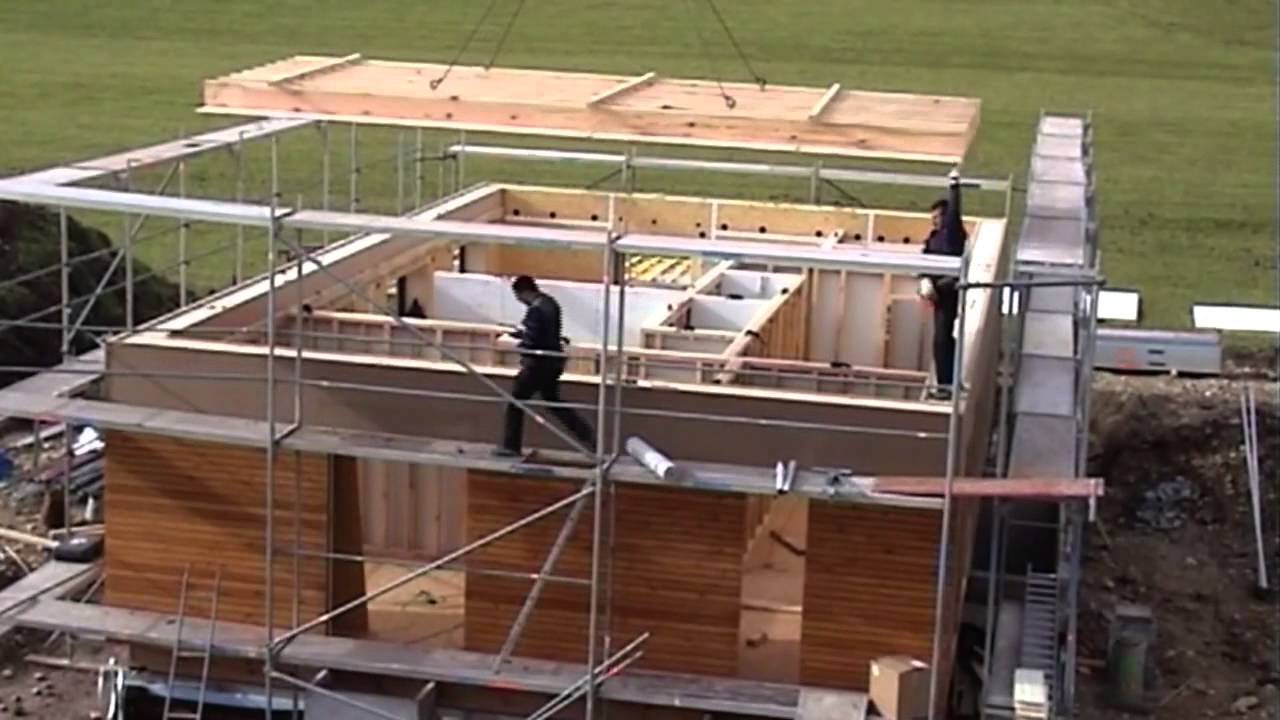

Вначале обратите внимание на небольшой ролик об алгоритме сборки дома по канадской технологии:



Соединение панелей должно происходить через брус сечением 50*150 мм.


Процесс сборки дома из SIP-панелей довольно чистый, он наносит минимум вреда ландшафту и экологии. Практически все отходы утилизируются на месте. Стоящие рядом деревья можно сохранить, поскольку они не создают никаких помех сборке дома. Строить по SIP-технологии можно в любое время года. Монтаж дома начинается с крепления на готовый фундамент бруса, обработанного мастикой, являющегося обвязочным контуром для монтажа панелей. Плиты перекрытия укладываются на обвязочный брус цоколя, образуя ровный прочный щит. Несущим элементом перекрытия цоколя является деревянный брус, на который как бы нанизываются панели перекрытия.

После завершения сборки перекрытия его торец, по периметру дома, защищается торцевой доской. Для улучшения гидроизолирующего свойства, плиты перекрытия покрываются снизу слоем битумной мастики.

Монтаж стеновых SIP-панелей начинают с угла сборного дома. Нижний паз первой стеновой панели надевается на обвязочный брус. Вторую угловую панель, торец которой также закрыт доской, соединяют под прямым углом с первой панелью.


Все соединения выполняются с уплотнением монтажной пеной и собираются с помощью саморезов. Монтаж стеновых панелей достигается с помощью замков типа «шип-паз». После установки стены первого этажа закрепляются верхним обвязочным брусом.

Межэтажные перекрытия выполняются из SIP-панелей (шаг между балками 625мм), стандартной балочной конструкцией. После этого, согласно проекта, делается раскладка нижнего обвязочного бруса второго (или мансардного) этажа. Брус закрепляется длинными саморезами, сквозь панели перекрытия, к верхнему обвязочному брусу первого этажа. Монтаж стеновых панелей осуществляется также как на первом этаже. По завершению монтажа стен мансардного этажа устанавливаются мауэрлаты, прогоны и коньки. Сборка конструкции холодной кровли выполняется традиционными методами. Основными используемыми кровельными материалами являются мягкая черепица и металлочерепица.



По желанию заказчика возможна любая отделка фасада дома: декоративная штукатурка, расшивка фахверком, имитацией бруса, виниловым сайдингом, и т. п.

В заключении представляем Вам небольшой видеоролик о этапах строительства дома по канадской технологии с одного из наших объектов:

С уважением, команда «Строй Дом UA».

Активным людям — пассивные дома

Чрезвычайно экономичные пассивные дома — здания будущего, которые и после десяти лет, возможно, все ещё может будут новинкой в рынке жилья и спрос на них будет только расти.



Вместо трёхкомнатной квартиры — пассивный дом

Житель города Вильнюса, Миндаугас — будущий владелец пассивного дома в микрорайоне Пилайте. До дома, да и ещё пассивного будет надо проделать действительно долгий путь. Идея такого жилья родилась ещё до экономического кризиса 2008 г. Увеличение семьи Миндаугаса создало необходимость более просторного жилья. В то время, летом 2008 года, трёхкомнатная квартира около 80 квадратных метров стоила 116,000 €. И то без отделки.

«Мне казалось, что такая цена за квартиру — неразумна. За такую же сумму, не считая участка, можно было построить дом в два раза больше квартиры. Тем не менее, у дома был большой недостаток — дорогое отопление. Мои друзья и знакомые за него платят около 300€ ежемесячно. Поэтому я начал искать способы как построить здание по теплее. Так, в начале 2009 года я узнал о пассивных домах «, — рассказывает о своём выборе владелец дома.

Как и множество литовцев, отрицающих всё новое Миндаугас изначально с трудом верил в идею пассивного жилья. Ему казалось, утолщённые слои утепления, особенная герметичность здания, системы рекуперативной вентиляции и отсутствие дымохода — довольно нелепые, трудно и дорого осуществимая вещь. Тем не менее, после долгих месяцев, проведённых в интернет-форумах, его отношение изменилось.

«Я решил, если вы проектировать и строить дом, то только пассивный. Но в то время сертифицированных экспертов пассивного дома в Литве почти не было, а существующие за проект просили от 10,000 €. К счастью, с помощью интернета удалось познакомится с нужными людьми, которые помогли осуществить мечту».



Аппетит приходит во время еды

Проект небольшого дома спроектировал архитектор Ауримас Заниаускас, а расчёты ПГОП (Пакет проектирования пассивного дома) компьютерной программы проводил проектировщик Каролис Янушявичус. Осенью 2012 года родились первые идеи.

На основе опыта первых в Литве построенных пассивных домов, владелец полагал что для его будущего очень теплого и экономичного дома будет достаточно заложить в пол 30-35 см пенопласта, на стенках прикрепить 30 см утеплителя Неопора а крышу набить 40-45 см слоем ваты.





«Оказывается, что я сильно ошибался. После введения данных дома в программу, она показала, потребность энергии здания на отопление составляет 30 кВт⋅ч/ м². Ситуацию усугубляло то, что дом строился на небольшом участке с площадью 6 аров, поэтому тепло солнца поглотят восточный и южный соседи.

Дом восточного соседа на холме поглощает 23 процента на дом падающего солнечного тепла в год. В южной половине соседей нету, но промоделировав худший сценарий, программа показала, что он может поглотить около 29 процентов солнечного тепла. Это плохо, но некуда деваться от обстоятельств», Миндаугас вспоминает своё временное разочарование узнав проектировщиками предоставленными результатами.

Во время первых расчётов не было оценено, что небольшой участок не идеально расположен к югу. После корректировки выяснилось, что затраты дома на энергию упали до 21 кВт·ч/м². Продолжать уменьшать затраты энергии на дом и добиться стандарта пассивного дома было довольно сложно, но цель, в конце концов, была достигнута.



Самое слабое место в доме — фундамент

Дом Миндаугаса должен был строится на плоском фундаменте, обычно используемом для пассивных структур, но пришлось выбирать буро набивные сваи. К такому решению привели очень неблагоприятные геологические условия.

«Проведённые тесты показали, что в одном углу участка, сняв 40 см земли, будет достигнута требуемая прочность почвы. Тем временем на другой стороне придётся копать более чем 2,5 метра в глубину. Кроме того, по всей территории на не удалённом слое почвы было навалено песка. Это означает, что рано или поздно это грунт может начать гнить. Для того, чтобы сделать плоский фундамент должны быть вырыты ямы глубиной в 3 метра, налить много слоев песка и их уплотнить. Цена таких работ очень высока. Другими словами, из-за дополнительных земляных работ, плоский фундамент мог мне стоить гораздо больше, а рисковать и строить дом на не стабильном грунте я побоялся, «- говорит Миндаугас.



Криворукие, непрофессиональные строители — беда пассивному дому

Проектировать пассивный дом, по словам Миндаугаса, не только легко, но весело.  Так как начав строительство розовые очки приходится снимать. Одна из самых больших проблем — возможные дефекты строительства.  Ведь строители работают по привычке, а тот факт что пассивный дом требует очень тщательной и точной работы, является для них большой неожиданностью.

Хозяин однажды получил горький урок, когда уехал в отпуск на неделю и оставил работников одной фирмы утеплять фундамент. Вернувшись увидел, что они на столько плохо сделали свою работу, что пришлось их уволить. Брак был исправлен, и вся работа была аккуратно переделана.

«Хорошо, так что я решил сделать вне полюсного изоляцию. Откапывая фундамент, я увидел, что он был утеплён некачественно. Пенопласт размещённый как попало, наклонно, вывихнуто. Мы не только всё исправили, но ещё и до глубины 1 метра от поверхности земли дополнительно утеплили сваи. Конечно, потери тепла через сваи полностью избежать не удалось, но их влияние сводится к минимуму. В целом, самый большой недостаток моего дома — это фундамент «, — открыто говорит владелец.



Крыша — чрезвычайно прочная и тёплая

Если стены дома не являются специальными, их можно строить из любых строительных материалов, главное — правильно их утеплить. Но с крышей не так всё просто. Для того, чтобы правильно утеплить, как в данном случае, необходим слой в целых 50 см утеплительного материала, а простые стропила не очень хорошо для этого подходят. Более того, стропила таких размеров никто не производит. Необходима дополнительная массивная рама. Но в этом случае каркас получится громадным. Для кровельных конструкций используется новинка рынка — поперечные балки. Их высота 40 см. Таким образом, нужен всего лишь дополнительный клин в 10 см. Основой служат между двумя лучами вклеены ОСБ плиты, у которых свойства теплопроводности лучше, чем у древесины. Утеплительный материал окружает почти весь луч. Не изолированной остаётся лишь очень узкая часть древесины. Для пассивного дома это чрезвычайно важно, потому что чистая древесина уже создаёт некоторый вид теплового мостика.





«Древесина не такая тёплая, как пенопласт или вата. Кроме того, эти лучи легче, чем обычные стропила и не уступает прочностью. Их цена была сопоставима. Импонировало то, что будет практически целостная фабричная система, а не на месте смастерённая рама», — говорит уверенный в своём выборе владелец.



Другие особенности домашние

Миндаугас с семьёй теперь выбирает жилью необходимые окна. Их рынок переполнен, но хотелось бы сертифицированных Институтом пассивного дома. Так же выбирают отделку фасада, но с ним хлопот меньше всего. Кровельный материал — черепицы. Они украшают весь дом и не нужно заботиться о дополнительных украшениях. В этом доме будет преобладать штукатурка и несколько десятков квадратных метров клинкерной плитки.

Небольшая площадь дома — 140 квадратных метров. Кстати, такая площадь выбрана не случайно. Институт пассивного дома подсчитал, что оптимальная площадь на одного члена семьи составляет 35 квадратных метров.





«Здесь столько и получается. Отказались гаража, будет только неотапливаемый навес и кладовая на улице. Короче говоря, от начальных амбиций мы сэкономили около 100 квадратных метров, которых бы пришлось отопить. А также и значительную сумму, которую инвестировали в утепление дома. Так что мы потратили столько денег, сколько и планировали», — радуется полученными результатами владелец.

Самая большая забота будущих жителей дома — система отопления. Подсчитано, что в год для отопления дома потребуется примерно 2100 кВтч энергии. Если для отопления использовать только электричество, тогда достичь стандарта пассивного дома никак не получится, поэтому требуется другое решение.

До участка проводить газ хозяева скорее всего откажутся, потому что это будет ещё одним источником тепловых мостиков. Есть рассуждения доверить отопление и производство горячей воды тепловым насосам, берущим энергию из воздуха (система «воздух-вода») или из скважины (система «вода-вода», обычно называемое геотермальным отоплением). Первая система является предпочтительной из-за более низких затрат на её установку (от 4000 до 6660 €), но её SPF (сезонный фактор эффективности) только 2,5. Такое отопление неэффективно если температура воздуха снаружи падает ниже -15 градусов по Цельсию. Вторая стоит дороже (от 7250 до 10100 €.). Однако его SPF выше — около 3,5.

«Всё надо очень точно рассчитать. Если в каких-либо конструкциях теряется тепло, тогда необходимо эту утрату компенсировать в других. Если один источник энергии не удовлетворяет потребности тогда нужно искать другого. Главное, что цель почти достигнута. Дом будет действительно тёплый, надёжный и очень экономичный. Главное — он будет служить нам, а не наоборот. В эти дни мы настолько заняты, что после рабочего дня не у кого нету желания трудится в котельной или заниматься мелким ремонтом. Нам и тай есть куда потратить заработанные деньги. Постоянно вкладывать деньги в дом — это не для меня «- владелец делится особенностями строительства пассивного дома и жизни в нём.

Технические решения, которых используют Миндаугасам отобранные специалисты не являются единственными, которых можно применить в строительстве пассивных домов в настоящее время в Литве: через подземные туннели в здания поступает (подземные трубы, так называемые грунтовые теплообменники) уже нагретый воздух, используются солнечные коллекторы, различные навесы и козырьки наклоняющие солнечные лучи и т. п. Есть множество способов и хитростей как добиться чрезвычайно высокой энергоэффективности. Тем не менее, необходимо с самого начала, начиная с выбора участка, советоваться и говорить с людьми, которые знают о такого рода строительстве почти все.

Улучшение состояния здоровья, особенно благоприятный микроклимат места жизни, небольшие счета и много ситуаций, которые больше не будут вас беспокоить — вот что вы получите если ваш дом будет пассивным. Шумные соседи и длительное исчезновение питания в зимний период больше не будут для вас проблемой. Такой дом решает все упомянутые проблемы благодаря своим свойствам.

Линас Лалас

Требования дому Миндаугаса чтобы соответствовал стандарту пассивного дома, т.е. для отопления было достаточно 15 кВтч / м²:

• пол должен содержать 40 см пенопласта (U — 0,091 Вт/м² К или R-10,99 m² K/W)

• в стенах — 35 см Неопора (U — 0,082 Вт/м² К или R-12,19 m² K/W)

• крыша — 50 см минеральной ваты (U — 0,074 Вт/м² К или R-13,51 m² K/W)

• циркуляция воздуха дома не должна превышать 0,4 раза в час при 50 Па разнице давления внутри и снаружи,

• коэффициент полезного действия обменника — не менее 93 процентов,

• Теплопроводность окон — не более 0,8 Вт/м²К,

• а также нужна чрезвычайно хорошая герметичность дома, теплообменник с высоким коеффицентом полезного действия, самые лучшие окна и как можно меньше тепловых мостиков.

ПРИМЕЧАНИЕ. Программа ПГОП показывает, что для отопления 1 кв. дома за год нужно 5 кВт·ч энергии. Это только прогнозируемое число. Расчёты стандартно указывают на то, что во время отопительного сезона будет поддерживаться температура 20 градусов. Если температура будет выше, потребность в энергии будет возрастать. Расходы на отопление может увеличить и часто наружу открываемые двери.



Комментарий специалиста

Сертифицированный архитектор пассивных домoв Aуримас Заняускас

Дом, который строит Миндаугас почти идеально повернут в отношении к направлениям мира. Выполнены решения добиваясь соответствия требованиям для пассивных зданий, продиктованные самим местом участка. Сделать нечто подобное в здании, окна которого выходят на север, является гораздо более сложным и может создать дополнительные расходы. Тем не менее, нет ничего невозможного.



Что является наиболее трудным проектируя пассивный дом? Что вы рекомендуете для людей, которые хотят жилье такого типа, что следует учитывать?

На форумах в Интернете, в прессе или от строителей можно получить много ценной информации, но она часто бывает не систематизирована и не специалистам данной области (строитель) она будет казаться лишь фрагментами, из которых трудно получить полную картину. Весь процесс должен контролировать менеджер проекта вместе с командой соответствующих специалистов. Особенно важна роль архитектора, калькулятор энергозатрат, конструктор, специалисты отопления и вентиляции. Можно догадаться, какое проектное решение технически лучше, но в конце концов все показывают расчёты.

Если говорить об основных принципах проектирования энергоэффективного дома эконом-класса, то легче всего реализовать идею на участке без теней, ориентированном на юг. Кроме того, важно иметь в виду затенение окон в летнее время, потому что из-за застеклённых и раскрытых больших отверстий значительно увеличиваются шансы перегрева помещений. Гараж лучше не включать в обогреваемую площадь дома. Рекомендуется строить двухэтажное здание с минимальным количеством углов насколько это возможно, чтобы форма нагреваемого обьёма была как можно проще. Избегайте любых тепловых мостиков.

С технической точки зрения, лучше обойтись без вентилируемых систем отделки фасадов или их монтировать на деталях из стекловолокна. Особенно хорошо подходит плоская кровля, если делаете со склоном лучше использовать поперечные балки. Это позволит достичь гораздо лучшей теплозащиты по сравнению с обычными деревянными стропилами. Желательно настроится на покупку окон по дороже и выбрать самые тёплые. Необходима рекуперационная система вентиляции. Чрезмерно толстый теплоизоляционный слой — бессмыслен. Например, теплоизоляционные материалы для стен могут быть только 30-35 см в толщину. Если сделать слой толще, то это не будет иметь никакого эффекта.

Тем не менее, все это лишь некоторые из известных технических моментов, которыми нельзя следовать вслепую. Важно помнить, что целью является не особенно экономный термос, а высокое качество жизни в эффективном доме. Важно не забывать про эстетику, пропорции и ландшафт. Если участок находится на берегу реки, y леса и имеет прекрасный вид на северную сторону, то этого не надо игнорировать, оставляя ту сторону без окон. Так же важно помнить об натуральном освещении помещений, ощущении пространства, независимо от того, какой заманчивой нe казалась бы мысль уменьшить окна ради нескольких дополнительно сэкономленных киловатт-часов. Человек является наивысшим приоритетом, потому что дом строится именно для него.

Очень хотелось, чтобы инвесторы и специалисты по планированию кварталов обращали больше внимания на то, чтобы на южных сторонах участков оставалось как можно меньше площади, покрытой тенью. Спрос таких мест для домов быстро растёт.



Сильно ли отличается цена проектирования пассивного дома от цены, в данное время очень популярных, домов энергетического Б класса?

Желая достичь высокого класса энергетической эффективности, уже на проектирования необходимо рассчитать потребление энергии и корректировать решения, принимая во внимание полученные результаты. Конечно, цена увеличится около 10-40 процентов, в зависимости от сложности проекта. Важно также отметить, что целесообразно разрабатывать проектные части отопления и вентиляции одновременно.



Сколько времени нужно для проектирования дома?

Если во время разработки подсчитываются расходы энергии жилого дома, тогда процесс может продлится примерно на 1-2 месяца. Появляется дополнительная часть проекта и архитектурные решения координировать и корректировать в соответствии с расчётами.



Вы разработали ряд энергоэффективных домов. Удалось ли вам достичь таких результатов как в доме Миндаугаса? Если нет, то что вас ограничивало, почему не получилось?

Как правило, внутреннее потребление энергии для отопления в нами проектируемых энергоэффективных домах колеблется в диапазоне от 20 кВт·ч/м² в год (в чрезвычайно компактных, кубовидных двухэтажных или одноэтажных зданиях с мансардой) до 35 кВт·ч/м² в год (в менее компактных одноэтажных домах с большой площадью). Это прогнозируемый показатель, получен в стадии проектирования, при подсчёте затрат. Для того, чтобы получить такие числа нужен строгий контроль строительства, испытания здания и присмотр. В настоящее время ведётся подготовка ещё одного проекта индивидуального дома, в котором стремимся достичь 15 кВтч/м² затрат тепловой энергии в год.



Каких домов по отношению к затратам энергии на отопление теперь хотят потенциальные строители?

Когда речь идёт о энергоэффективном доме (не пассивном, где точно определён показатель затрат на электроэнергию — не более 15 кВт·ч/м² в год), то ожидается что он будет использовать от 20 кВтч/м² до 35 кВт·ч/м² энергии для отопления в год. Эти показатели помогают соответствовать требованиям энергоэффективности зданий класса А или даже А+. Это то, что я рекомендую в настоящее время планирующим строительство. Тем не менее, необходимо иметь в виду, что энергоэффективные дома отличаются из-за архитектурных решений, связанных с влиянием солнца. Такие дома выглядят несколько иначе. Будущим поселенцам советую не бояться придать зданию более современный вид с большими окнами и тени формирующими системами и с умеренными стенами на северной стороне. А так как в каждом конкретном случае ситуация участка бывает разной, то следует доверять специалисту с самого начала.



Комментарий специалиста


Каролис Янушявичус, cертифицированный архитектор пассивных домoв


Какой самый эффективный источник тепла для пассивного дома по отношению к цене?

Одного правильного ответа, вероятно, нет. Всё зависит от конкретной ситуации. Технические регламенты строительства, определяющие сертификацию энергетической эффективности и планирования энергетической эффективности зданий, ограничивают некоторые из возможных выборов. Преимущество есть у геотермальных тепловых насосов и котлов биотоплива.



Сложно ли создавать пассивный дом? Каковы требования для строительства в литовском климате, то есть, какой слой теплоизоляционного материала рекомендуете для пола, стен и крыши?

Пассивным домом по постановлению немецкого института Passivhaus, может называться дом, потребность тепла у которого не превышает 15 kВ ч/м2 в год. В противном случае это не пассивный дом. Эти требования не зависят от климатических условий. Толщину необходимой теплоизоляции определяет форма здания, ориентация, влияние тень бросающих «соседей», уровень статической герметичности и решением системы вентиляции. Необходимо отметить, что потребление энергии здания для отопления помещений зависит не только толщины теплоизоляции перегородок. При очень больших количествах изоляционного материала, польза от дополнительного слоя не пропорциональна прибавленной толщине. В этом случае сильно влияют ранее названные аспекты и продольные мостики холода, которые оцениваются в каждом конструкционном решении.



С 2021 года, в Литве будет разрешено строить только дома А++ класса. Какие им выдвигаются требования?

Краткий обзор этих требований к зданиям, вероятно, не удастся. Параметры класса А или А +, реально осуществимы в жилых домах одной — двух квартир. Для достижения стандарта пассивного дома (15 кВт·ч/м2 тепла для отопления помещений в год) большинство из критериев выполнимы. Зданиям класса A ++ есть дополнительные требования —  для производства в здании потребляемой энергии необходимо установить оборудование, использующее возобновляемые источники энергии.



Пассивный Дом по Бюджету — Чертовски Рядом Пассивный Дом!

Что такое пассивный дом?

Термин «пассивный дом» относится к чрезвычайно высокопроизводительному энергоэффективному дому в том смысле, что отопление и охлаждение в значительной степени являются пассивными. Чтобы достичь этого, дома должны быть спроектированы так, чтобы использовать бесплатное тепло, доступное от солнца, и сильно укреплены изоляцией, чтобы удерживать это драгоценное тепло.

Пассивное охлаждение также происходит от изоляции, поскольку она не только предотвращает выход тепла из дома зимой, но и препятствует его проникновению летом.Важно отметить, что любой дом может быть спланирован и построен в соответствии со стандартами пассивного дома, но сертификация пассивного дома обязательна, чтобы называть дом «сертифицированным пассивным домом». Позвольте нам объяснить…

Какие проблемы пассивного дома в Северной Америке?

Первоначальная программа сертификации пассивных домов берет свое начало в Германии и называется PHI, и параметры этой программы были специально разработаны для этого климата. Процесс сертификации нашел свой путь в Канаду (несколько иронично, если учесть, что первый в мире пассивный дом был построен в Канаде в 70-х годах), но без каких-либо ключевых изменений в требованиях к производительности… по крайней мере, если вы решите пройти сертификацию через систему PHI.

В Канаде и холодных зонах США наши нижние температуры могут быть намного более экстремальными, чем в Германии, и это не отражено в процессе сертификации PHI. Это может сделать получение сертификата пассивного дома в холодном климате США или Канады гораздо более дорогостоящим мероприятием, что может отговорить некоторых от его изучения в качестве варианта и, вероятно, будет очень разочаровывать тех, кто пытался, но не совсем справился.

Основным препятствием для сертификации является максимальное потребление энергии в размере 15 кВтч на квадратный метр в год при эксплуатации. Есть несколько историй успеха с сертификацией пассивного дома, но чтобы добиться этого в Канаде и США, может потребоваться такой большой дополнительный капитал, что окупаемость инвестиций сильно пострадает. Простите нас за прагматичность, но, может быть, ваш общий углеродный след мог бы быть лучше, если бы вы согласились на 16 или 17 кВтч (все еще чрезвычайно высокопроизводительный дом) и вложили эти дополнительные деньги, возможно, в что-то вроде Prius?

Мы наткнулись на одного домовладельца , который, пытаясь построить и сертифицировать по стандартам пассивного дома, обнаружил, что дополнительные затраты, необходимые для выжимания последней части энергии из общего смоделированного потребления, довольно непомерно высоки, и решил немного отступить. Мы нашли это интересным, и это хороший пример того, почему мы не должны смотреть на любые усилия по зеленому строительству как на что-то типа «все или ничего». У них по-прежнему исключительный дом, просто не совсем соответствующий стандартам сертификации пассивного дома.

Любой может построить сертифицированный пассивный дом, когда деньги не имеют значения, но являются ли они экономически эффективными? Мы начали сомневаться в этом, когда проектировали чертовски близкий пассивный дом.

— Рой Де Врис

Взято из блога Damn Near Passive House, вот цели, которые они поставили перед собой:

  • Спроектируйте и постройте недорогой дом для одной семьи, который отличается высокой энергоэффективностью и заботой об окружающей среде.
  • Убедитесь, что дом спроектирован с учетом процесса старения.
  • Завершите весь проект с разумным бюджетом, который должен удовлетворить многих потенциальных строителей.
  • Соответствие признанным стандартам энергоэффективности PassivHaus, если доказано, что оно экономически выгодно.
  • Соберите команду высококвалифицированных подмастерьев, ремесленников и мастериц, которые ценят умение делать все правильно и хотят участвовать.
  • Работать с поставщиками над выполнением нашего бюджета, максимально повышая осведомленность о том, как мы выбирали их продукты с точки зрения качества и анализа затрат и выгод.

В сфере устойчивого строительства у большинства из нас будут финансовые ограничения, к которым мы должны относиться реалистично. Это не означает, что строительство эффективного дома должно быть дорогостоящим и бескорыстным поступком, на самом деле все как раз наоборот. Хорошо спроектированный высокопроизводительный дизайн дома, как правило, означает меньшие, а не большие затраты денег в целом, с огромным преимуществом, заключающимся в сокращении ежемесячных расходов, повышении комфорта и уменьшении воздействия на окружающую среду.

Команда EcoHome решила подтвердить свою точку зрения , когда мы построили экономичный, но высокопроизводительный дом Edelweiss, который стал вторым домом с сертификатом LEED Platinum V4 в мире и первым в Канаде (см. здесь), и который по совпадению был построен для пассивного Стандарты дома . Президент Канадского совета по экологическому строительству Томас Мюллер назвал дом Эдельвейс компании Ecohome « Феноменальным достижением » за получение сертификатов LEED Platinum V4 и в качестве стандарта пассивного дома Passive Solar index всего 15 кВтч на квадратный метр — пока со стоимостью строительства, эквивалентной стандартному коду дома, построенного в том же районе, который, вероятно, имел бы рейтинг только 100 кВтч на квадратный метр.

от

до

подробнее о сертификации и проектировании пассивных домов в Северной Америке см. здесь , или для получения подробной информации о различиях между сертификацией PHIUS и PHI для пассивных домов см. здесь Ресурс зеленого строительства



Лучший энергетический умный дом 2019: Пассивный дом своими руками два глубоко преданных делу мастера, стремящихся построить максимально экологически ответственный дом.Его простая структура противоречит сложности сборки. Этот сертифицированный пассивный дом в Карнейшне, штат Вашингтон, создавался десять лет, и он представляет собой исследование в области сохранения, строительства и неизменного мужества одной пары.


  В течение 25 лет я занимаюсь экостроительством в Сиэтле, получая награды за дома LEED и продуктовый магазин LEED Platinum. Поэтому, когда Гэри и Мэриан Аамодт связались со мной в 2009 году, чтобы построить третий в истории пассивный дом в штате Вашингтон — и мой первый — я был заинтригован этой задачей.Но стандарт пассивного дома был только началом того, что сделало этот проект таким уникальным.

Фото Гэри Аамодта

Давние защитники окружающей среды, Аамодты хотели, чтобы их следующий дом был полностью зеленым: с низким содержанием летучих органических соединений и чистой положительной энергией, с материалами, не содержащими формальдегида, с сертифицированными FSC пиломатериалами, солнечным электричеством и горячей водой. В итоге они остались на сетке только потому, что копали 1200 футов. копать было проще, чем иметь дело с батареями, и дешевле, учитывая будущие кредиты за избыточное производство энергии.Чтобы достичь своих амбициозных целей при ограниченном бюджете, у Аамодтов была еще одна необычная просьба. Они хотели заниматься строительством сами.

Я впервые заинтересовался Passivhaus в 2009 году, когда основатели американского Института пассивного дома (PHIUS) выступили перед переполненным залом в моей местной библиотеке. Мне пришлось стоять снаружи в кустах для их разговора, заглядывая в открытое окно. Радужные цвета их тепловых изображений очаровали меня: это была серьезная строительная наука!

Столкнувшись со своей первой попыткой, я признаю, что был напуган электронными таблицами пакета планирования пассивного дома (PHPP) и сложными расчетами энергии, необходимыми для соответствия самым строгим стандартам энергопотребления в мире для зданий.Я читал и перечитывал руководство по пассивному дому и тщательно прорабатывал программное обеспечение. Когда я столкнулся с препятствием, я смог получить совет от коллег, прошедших интенсивное обучение в PHIUS — таков дух коллегиальности и сотрудничества Северо-западной гильдии экостроительства и Северо-западного пассивного дома.

Фото Гэри Аамодта

Участок Аамодта на вершине холма находится на высоте 250 футов над городом Карнейшн, штат Вашингтон, в предгорьях Каскейда, примерно в 25 милях к востоку от Сиэтла. Их 270-градусный обзор впечатляет, но часть площади, которую можно застроить, длинная и узкая.Гэри и Мэриан хотели иметь три спальни и две ванные комнаты на 1600 квадратных футов жилой площади — на одном уровне, чтобы они могли стареть на месте. Им также понадобился большой гараж для прицепа, двух автомобилей и небольшой мастерской.



Один уровень с видом

Подъездная дорога ведет с лесистой части участка, поэтому удлиненный план этажа переходит от гаража к спальням, открытой гостиной и столовой и большой террасе с прекрасным видом на Каскады. Офис, спальни и ванные комнаты выходят из центрального коридора, который ведет к открытой кухне/гостиной, большой террасе и лучшим видам.

Фото Гэри Аамодта

Цели Аамодтов, местность и расположенные поблизости хозяйственные постройки наводили на мысль о форме сарая. Дизайн представлял собой двускатную крышу 8-в-12, экструдированную на 98 футов в длину. Подъездной путь ведет с лесистого конца вершины холма, поэтому планировка переходит от гаража к спальням, к большой комнате и открытой террасе с видом на гору в первом ряду.Ренье.

План домовладельцев по созданию конструкции своими руками привел меня к тому, что дизайн и возможности сборки были предельно простыми. Поперечное сечение везде одинаковое — утепление над подпольем в жилой зоне, переключение на открытый каркас на плите в гараже. Эта простота не только свела к минимуму тепловые мосты, но и помогла домовладельцам с относительной легкостью построить свой первый дом.





Фото Гэри Аамодта

В жилой половине дома я использовал стратегию «каркас в каркасе», чтобы позволить мне регулировать толщину изоляции, чтобы расчеты пассивного дома работали. Это также позволило Аамодтам быстро высохнуть в здании и завершить оставшуюся часть на досуге. Стены с двойными стойками создают полость, которая требует противопожарной блокировки через каждые 10 футов. Для этого мы использовали фанеру, прибив ее лицевой стороной к совмещенным стойкам во внешней и внутренней стенах, что также сделало стены более жесткими по всей их длине.

  Чтобы свести к минимуму потери тепла, исключить ненужные пиломатериалы и упростить строительство дома, в конструкции используются передовые технологии каркаса, то есть фермы крыши, потолочные балки и стойки стен располагаются вертикально друг над другом на высоте 24 дюйма.по центру, с балками пола, установленными на 16 дюймов. Ширина окон подчинена планировке стоек, точно занимая один, два или три пролета. Фактически, на 250 погонных футах внешней оболочки есть только шесть нестандартных стоек, вызванных входными дверями шириной 3 фута.

Фото Гэри Аамодта

Чтобы еще больше помочь моим домовладельцам-строителям, я вышел за рамки обычных фасадов и поперечных сечений, чтобы создать чертежи каркаса в AutoCAD для наружных стен и стен жесткости, которые затем проверил и скорректировал наш инженер-строитель Аарон Памбьянко. В погоне за экстремальностью мы использовали единую верхнюю пластину — ошибка, которая вынудила Аамодтов поднять все длинные стены сразу.

СБОР ВОДЫ

Фото Гэри Аамодта

У удивительного места был один существенный недостаток: отсутствие воды. Aamodts получили предложение в размере 32 000 долларов за 470-футовый. ну, близлежащие колодцы испытывают слабый поток и загрязнение мышьяком. Я включил системы сбора питьевой дождевой воды в качестве резервных источников для двух предыдущих домов, поэтому я предложил Аамодтам использовать одну для покрытия 100% своих потребностей в воде.

  Водосточная система будет стоить столько же, сколько и колодец, и принесет определенный успех на дождливом Северо-Западе. Инженер-строитель Крис Уэбб спроектировал систему и написал подробное руководство по эксплуатации и техническому обслуживанию.



  Это работает следующим образом: 62 дюйма годового количества осадков Гвоздики выпадают на стальную крышу дома, окрашенную полимерным покрытием Kynar. Дождь стекает в желоб из нержавеющей стали и водосточные трубы к паре предварительных фильтров, которые откачивают мусор и отправляют его в 8800-галлонный водосток., накопительный бак с покрытием из ПВХ, который находится рядом с домом. Бак должен быть полным в мае, чтобы продержаться в течение нашего засушливого лета. Внутри гаража насос мощностью 1,5 л.с. прокачивает воду из резервуара через три последовательных более тонких фильтра для удаления твердых частиц, а затем через УФ-свет, чтобы стерилизовать ее и сделать ее пригодной для питья. Не используется хлор, что делает воду вкусной.

Проект водоснабжения добавил год к графику строительства, начавшись с пятимесячной борьбы с контрольной комиссией канализации.Система водоподготовки в гараже была настолько сложной, что Гэри пришлось создать электронную таблицу, чтобы отслеживать все трубы, фитинги, фильтры, клапаны и т. д. И это потребовало довольно сложного обучения; забитые фильтры и застрявший датчик уровня воды привели к нескольким аварийным поставкам воды на раннем этапе. Но теперь он, кажется, освоил систему.

Гэри создал свой собственный индикатор уровня воды, который показывает, что бак все еще наполовину полон после засушливого лета.


Джордж Остроу основал VELOCIPEDE architects 21 год назад, чтобы сосредоточиться на односемейных, многоквартирных и коммерческих проектах глубокого зеленого цвета на северо-западе Тихого океана.Фотографии Асы Кристианы , если не указано иное. План этажа Патрика Уэлша.







СПЕЦИАЛЬНЫЕ
  • Спальни: 3
  • Ванные комнаты: 2
  • Площадь: 1340 кв. футов
  • Местонахождение: Гвоздика, Вашингтон,
  • Архитектор: Джордж Остроу, velocipede.net
  • Строитель: Гэри и Мариан Аамодт

Джордж Остров



Пассивный дом | энергоэффективность

Net-Zero Passive House — это ведущий мировой стандарт энергоэффективных зданий с высокими эксплуатационными характеристиками. Дизайн пассивного дома может сократить потребление энергии в доме на 60-70% и значительно уменьшить его углеродный след. Тем не менее, есть строители и покупатели, незнакомые с этим принципом проектирования или считающие, что пассивный дом дороже, чем традиционно спроектированный и построенный дом. Итак, как вы можете сделать этот подход к строительству финансово привлекательным для ваших клиентов?

Во-первых, поймите, что на стоимость строительства влияют три ключевых фактора:

1. Сложность конструкции

Чем сложнее конструкция здания, тем дороже его строительство.

2. Уровень отделки

Пассивный дом может стоить 150 долларов за квадратный фут или более 500 долларов за квадратный фут в зависимости от уровня отделки. Независимо от того, какая отделка выбрана, оба дома будут иметь одинаковые энергетические характеристики.

3. Размер

Неудивительно, что чем больше дом, тем дороже он будет стоить.

Строящийся пассивный дом Tiny Home. Этот проект построен по спецификации застройщика, стремящегося уменьшить выбросы углекислого газа в своих домах.| Фото: Пассивные дизайнерские решения



Стратегии контроля затрат на строительство

Теперь давайте рассмотрим стратегии, которые позволят контролировать сложность и сделать пассивный дом практичным с точки зрения затрат и выгод:

  • Оптимизируйте использование строительной площадки, чтобы максимально использовать солнечную энергию в зимние месяцы. При тщательном проектировании 50% тепловой энергии может быть получено за счет солнечной энергии. Такое расположение уменьшит толщину необходимой изоляции и сократит затраты на строительство.
  • Спроектируйте компактную форму здания, которая уменьшает отношение площади внешней поверхности к площади пола. Углы стоят денег, чтобы построить из ступенек в фундаменте, углов сайдинга, чтобы усложнить крышу. Сохраняйте дизайн дома максимально простым и используйте неотапливаемые помещения, чтобы сделать архитектуру интересной.
  • Разработайте узлы для работы в вашем климате. Профиль влажности толстых сборок сильно отличается от сборок кодового уровня. Важно убедиться, что ваши сборки предотвращают риск плесени и гниения.Заимствование узлов из проектов в других климатических условиях увеличит риск разрушения здания. Однозначно не рентабельно.
  • Стройте, используя местные материалы, с которыми знакомы продавцы, и комбинируйте их по-новому, чтобы добиться эффективности пассивного дома. Этот шаг имеет решающее значение для контроля затрат. Импорт материалов, окон и механических систем из Европы является дорогостоящим, дорогостоящим в установке и сложным в обслуживании в будущем.
  • Используйте североамериканских производителей окон и дверей.Конечно, европейские продукты очень высокого качества, но их энергоэффективность не обязательно выше, в зависимости от вашего климата. Эти продукты могут стать очень дорогой статьей в вашем бюджете.
Строящийся пассивный дом с каркасным каркасом с использованием местных материалов и сборок, соответствующих строительным нормам. | Фото: Passive Design Solutions
  • Разработайте простую и надежную стратегию герметизации воздуха, которую легко объяснить специалистам и которая будет надежной во время строительства и эксплуатации.Используйте имеющиеся в наличии материалы для обшивки, мембраны и ленты.
  • Сократите количество участков сантехнических труб за счет централизации проектирования сантехнических систем. Не устанавливайте распределительную трубу коллектора.
  • Для обеспечения тепла в суровых климатических условиях используйте точечное отопительное оборудование вместо системы центрального отопления. Пассивный дом нуждается в крошечной системе отопления. Для этого не требуются дорогостоящие методы, такие как геотермальное или лучистое отопление с подогревом воды в полу.
Очень маленькая дровяная печь обеспечивает все необходимое для этого пассивного дома тепло.| Фото: Elemental Photography
  • Установите североамериканскую высокоэффективную систему вентиляции. В Канаде это небольшая стоимость модернизации, поскольку механическая вентиляция требуется в соответствии с национальными строительными нормами. В зависимости от ваших местных кодов это может привести к значительному увеличению стоимости.
  • При пассивном проектировании мы рассчитываем точку, при которой дальнейшие улучшения здания будут стоить дороже, чем добавление возобновляемых технологий для достижения Net-Zero. Это соображение является ключевой энергетической стратегией, позволяющей сбалансировать дизайн дома и обеспечить доступность строительства.
Большая комната этого пассивного дома спроектирована таким образом, чтобы максимизировать обзор и получать бесплатное тепло от солнца. Она светлая, открытая и теплая. | Фото: Elemental Photography



Итак, каков баланс затрат?

Дизайн — это первая часть уравнения затрат. Умный дизайн может значительно сократить затраты на строительство. Например, компактная форма здания и простая конструкция крыши, на которой можно разместить солнечные батареи, также являются экономически эффективными. Passive Design Solutions занимается проектированием домов, которые можно построить по той же цене, что и дом, построенный по правилам, с эквивалентной площадью в квадратных футах на многих рынках. Увеличение стоимости модернизации ограждающих конструкций здания составляет от 5% до 10% от общего бюджета строительства дома на одну семью. Ликвидация системы центрального отопления и установка систем точечного отопления сэкономит от 4% до 5% бюджета.

Во многих юрисдикциях владельцам домов с высокими эксплуатационными характеристиками предоставляется значительная скидка, которая может компенсировать до 2,5% затрат на строительство. Балансировка обновлений пассивного дома с экономией на системе отопления и скидками может довести баланс до 0 долларов.Определенно возможно построить пассивный дом Net-Zero Ready по той же цене, что и дом, построенный по коду.

СВЯЗАННЫЕ





Эта система снижает сложность пассивного дома Проблема

Если вы хотите построить суперизолированный, герметичный дом, вы столкнетесь с некоторыми трудностями. Как вы справляетесь с дополнительной толщиной ваших стен и потолков, когда вы добавляете всю эту дополнительную изоляцию? Каков наилучший способ убедиться, что вы достигли своей цели воздухонепроницаемости? И как все это сделать, сохраняя управляемость процесса и доступную стоимость? У новой панельной системы Build SMART есть ответы на некоторые вопросы.

Я видел это дважды в Филадельфии

На Североамериканской конференции пассивных домов 2016 года в Филадельфии в сентябре этого года Адам Коэн представил свою новую систему панельных зданий. Его цель, по его словам, заключалась в том, чтобы разработать способ, упрощающий достижение ограждений зданий на уровне пассивного дома. Он также хотел сделать его доступным. За последние несколько лет он опробовал свои идеи и нашел систему, которая работала. Затем Коэн стал партнером Prosoco, чтобы вывести его на рынок и сделать его масштабируемым.Так родился Build SMART.

В прошлом месяце я совершил еще одну небольшую поездку в Филадельфию, чтобы посмотреть, как устанавливается система Build SMART. Роб Леонард, который работает с Коэном уже 15 лет и является полевым техническим менеджером Build SMART, встретился со мной заранее, поделился информацией о компании и проинформировал меня о проекте, который я собираюсь посетить.

На следующий день мы с Робом встретились с Тимом Макдональдом, строителем, архитектором и сертифицированным консультантом по пассивным домам. Они проводили экскурсию по проекту McDonald’s и системе Build SMART. McDonald строит очень аккуратный четырехэтажный многоквартирный дом в самом сердце Филадельфии. Проект будет сертифицирован как пассивный дом, и его реализация идет полным ходом. Они уже построили первые три этажа и собирались начать четвертый этаж.

Вот немногое из того, что я узнал во время тура, а также из других моих книг и обсуждений.

Построить SMART стеновую конструкцию

Если вы хотите построить дом с суперизоляцией, у вас есть несколько вариантов увеличения R-значения.Все они приводят к более толстым стенкам. В некоторых методах используется весь один тип изоляции в одном месте, например, в стенах с двойными стойками. Большинство методов имеют изоляцию в двух местах, иногда с разными типами изоляции в разных местах. Примером могут служить каркасные стены с изоляцией в полостях, а также дополнительная изоляция (, например, , пенопласт или минеральная вата) снаружи.

Система Build SMART относится ко второму типу. На фото выше показан небольшой пример того, как выглядит панель.Он включает каркасную стену внутри (слева), обшивку OSB посередине, затем слой пенополистирола (EPS) и обшивку Huber Zip снаружи (справа).

Панели бывают четырех типов:

  • Прямые панели (аналогичные образцу выше)
  • Угловые панели
  • Оконные панели
  • Дверные панели

Варианты в настоящее время ограничены несколькими конфигурациями для каждого типа, чтобы сделать процесс простым и доступным. Некоторых архитекторов это может смущать, но Макдональд видит в этом возможность проявить больше творчества в дизайне.Для этого проекта он работает над некоторыми крутыми идеями со светодиодными светильниками, которые говорят об энергопотреблении здания.

Сборка панелей

Когда вы готовы начать сборку стен, вы собираете все вместе так же, как и при строительстве здания из структурно-изолированных панелей (SIP). Первый шаг – постановка. Вы перемещаете все свои панели туда, где они должны быть. На фото ниже вы можете увидеть все вкусы панелей, ожидающих установки.

После того, как вы подготовили панели, вы начинаете с одного угла и продолжаете добавлять панели.Каждая панель прикрепляется к той, которую вы сделали только что. Когда вы прошли весь путь и вернулись в исходную точку, вы готовы построить следующий этаж выше или накрыть его крышей.

Важнейшей частью сборки является герметизация воздушного барьера. В этом случае основным воздушным барьером является OSB в середине панели. На фотографии ниже показан рабочий, устанавливающий герметик (Prosoco’s R-Guard Joint & Seam Filler) с помощью пистолета для колбасных изделий.

Водонепроницаемый барьер представляет собой застежку-молнию, которая также запечатывается. Huber производит как ленту, так и жидкий герметик для швов, и Build SMART рекомендует строителям выбирать жидкий герметик. На фотографиях видно, что McDonald последовал их совету.

Преимущества системы Build SMART

В своей презентации во время тура, который я посетил, Макдональд сказал: «Лучшее в этой системе то, что панели поставляются с установленными окнами. » Это большое дело. Большинство проблем с протечками воды и воздуха в стенах возникают через окна. В построенном на месте доме непросто добиться надлежащей герметизации и герметизации.

Да, если вы строитель на заказ и у вас есть стабильная бригада, вы можете постоянно получать качественные установки окон. Однако, когда окна и двери устанавливаются на заводе, ваша работа на объекте становится намного проще. И быстрее.

Еще одна вещь, которую Макдональд подчеркивал, заключалась в том, как быстро он мог закончить проект.Проект Capital 2, над которым он работает, растет со скоростью одной истории в неделю. Это около 5000 квадратных футов площади пола, высушенной, изолированной и герметизированной за одну неделю.

Они тоже делают фундамент

Еще одна вещь, которую разработала команда Build SMART, — это форма для плитного фундамента. На фото ниже показан его фрагмент. Это кусок пенополистирола с пароизоляцией. Вы вставляете внутрь арматуру, заливаете бетоном и вуаля — у вас есть изолированный, водонепроницаемый фундамент или край плиты.

Является ли сборка SMART ответом?

Что ж, ничто не является ответом , который решает все наши проблемы с конструированием. Серебряной пули не существует. Но панельная система Build SMART, безусловно, поможет вам получить красивое, суперизолированное, герметичное здание, которое будет соответствовать строгим стандартам сертификации пассивного дома.

Это новая система, и они все еще улучшают ее. Когда я разместил на LinkedIn фотографию своего визита в Филадельфию, профессор Джон Штрауб сделал хорошее замечание о воздушных барьерах.Он сказал, что система выглядит красиво, но его «единственное предостережение, которое следует добавить, это то, что вы также хотите, чтобы воздушный барьер можно было проверить во время строительства в идеальном мире».

В этой системе воздушное уплотнение между панелями скрыто за внутренней рамой. Если зазора достаточно, а внешняя поверхность еще не загерметизирована, проходящий свет покажет места, которые были пропущены. Однако не всегда хватает зазора. Если пропущенное уплотнение находится за рамой, в которой нет зазора, вы не сможете увидеть проходящий свет.Это далеко не фатальный недостаток, и я ожидаю, что команда Build SMART придумает способы его преодоления. А пока убедитесь, что бригада, собирающая панели, понимает важность герметизации каждого стыка и шва, а также что одновременно происходит хороший процесс контроля качества.

Я с нетерпением жду развития системы Build SMART. Меня очень впечатлило то, что я увидел на конференции Passive House в этом году. Еще больше меня впечатлило то, что я увидел в поле.На самом деле, я даже мечтаю построить свой следующий дом из панелей Build SMART.

Возможно, это не , а ответ , но он, безусловно, помогает продвинуться вперед в построении высокой производительности. По мнению McDonald’s, Build SMART — это «один из ответов на вопрос «масштабирования» доступного многоквартирного пассивного дома и зданий с нулевым потреблением энергии в этой стране».

Похожие статьи

7 вещей, которые я узнал на Североамериканской конференции по пассивному дому

Сколько изоляции вам нужно в пассивном доме?

Наглядная демонстрация преимуществ внешней изоляции

Это конец страха перед двойными стенками и холодной обшивкой?



ПРИМЕЧАНИЕ: Комментарии проходят модерацию.Ваш комментарий не появится ниже, пока не будет одобрен.

Ecokit — энергосберегающий дом своими руками для всех

Камилла Новотна всегда знала, что хочет построить собственный деревянный дом. Вопрос был только в том, когда и где. Несмотря на отсутствие формального архитектурного образования, Камилла сейчас сделала гораздо больше, чем спроектировала свой будущий дом. Вместе со своей сестрой Павлой она создала экокит — сборную строительную систему, предлагающую энергетические дома, которые может собрать каждый.

Экокомплект в горах

Место первых двух проектов Экокита так же впечатляет, как и сам дом. Скалистый участок Снежных гор у озера Джиндабайн и недалеко от самой высокой вершины Австралии, гора Костюшко кажется сложным местом для строительства. Это отличный тестовый сайт. Если дом можно построить менее чем за семь дней в этой гористой местности, вероятно, его можно построить где угодно.

Сборные дома — это не новая концепция, а проверенный метод строительства в отдаленных районах.Но сборные дома обычно требуют крана, а иногда и вертолета. Задание Камиллы на проектирование включало требование, чтобы отдельные компоненты здания могли переносить люди.

В поисках здорового дома

В 2015 году Камилла была готова обосноваться в Австралии. Она начала искать небольшой, но качественный, энергоэффективный дом. Но она не могла найти ни одного. У нее было довольно четкое представление о том, чего она хотела, поэтому Камилла поделилась этим видением с архитектором.

Камилла поделилась своим видением с другими и кажется, что она далеко не одинока. Многие люди также ищут что-то подобное.

Помесь А-образной рамы и амбара

Я рад, что Камилла последовала совету, который увел ее от простого дома типа А. А-образные рамы имеют свое место в швейцарских Альпах, где крутые склоны отлично подходят для безопасного сброса снега. Люди с ограниченным бюджетом также предполагают, что простая геометрия может быть экономичным способом строительства.Однако A-образные рамы сложны в более теплом климате, а также создают множество проблем с дизайном интерьера.

Camilla взяла лучшие черты дизайна A-Frame и объединила их с европейским стилем амбара. То, что она создала, является довольно своеобразной формой для EcoKit. И, судя по первоначальной реакции, значительная часть рынка одобряет этот дизайн.

Система самостоятельной сборки

После публикации концепции Камилла начала получать множество запросов.И многие люди хотели знать, смогут ли они сами собрать экокомплект. Камилла сначала подумала, что нет. Для неквалифицированных людей слишком сложно построить такое энергоэффективное здание. Но по мере того, как спрашивало все больше людей, Камилла подумала, что, возможно, ей нужно спроектировать систему, а не только дом.

Результатом дальновидности, инвестиций и настойчивости Камиллы является сборная строительная система для энергоэффективного дома. Кроме того, это система, которую может легко собрать практически каждый.

Четкое требование

Первоначальная концепция экокомплекта привлекла внимание более 200 человек в течение первых двух недель. В течение двенадцати месяцев это число выросло до более чем 3500 выражений заинтересованности, что вселило в Камиллу уверенность в том, что она сможет двигаться вперед в разработке и детальном проектировании.

Экокит для пассивного дома

Когда Камилла услышала о пассивном доме во время своего исследования, эта концепция обрела для нее полный смысл. Ее привлекла научная природа пассивного дома. Это означало, что сочетание воздухонепроницаемости, теплоизоляции и вентиляции обеспечит надежно здоровые условия жизни в экокитовых домах. На момент написания экокит еще не был сертифицирован как пассивный дом. Камилла уверена, что для достижения пассивного дома достаточно добавить несколько сертифицированных компонентов.

Первые два эко-дома были построены в 2018 году в качестве жилья для туристов в альпийском поместье Эйвонсайд недалеко от озера Джиндабайн, Снежные горы. Ознакомьтесь с исследованием Камиллы по этому проекту, состоящим из трех частей.

Теперь это вперед и вверх для Камиллы, Павлы и экокита. У Камиллы пока нет собственного дома мечты, но она создала нечто гораздо большее. Вложив все свои деньги и последние несколько лет своего времени, она создала сборную строительную систему, которая предлагает энергоэффективную и здоровую жизнь практически каждому.

Ознакомьтесь с доступными моделями и ориентировочными ценами на веб-сайте ecokit. Экокит также можно найти в Facebook, Twitter, Instagram, YouTube, LinkedIn и во множестве публикаций в Интернете.

Сколько стоит построить пассивный дом?



Отказ от ответственности:
Этот пост был написан в середине 2019 года.
С тех пор стоимость строительства сильно изменилась.

Следите за обновленной версией.



Мне часто задают этот вопрос. К сожалению, на него нет простого и прямого ответа. И кого бы вы ни спросили, вы получите совсем другой ответ.

Это дороже, чем строительство обычного дома? Опять же, не простой ответ.

Это дороже, чем дом от крупного застройщика? Да.

Стоит ли он дороже, чем дом с высокой энергоэффективностью, построенный по принципам пассивного солнечного проектирования? Да и нет. В ближайшее время уточню.

Стоит ли это больше, чем дом, спроектированный по индивидуальному заказу с помощью высококлассного строителя? Не обязательно.

Я знаю, то, что я здесь говорю, пока не имеет большого смысла, но, пожалуйста, потерпите меня.

Уверяю вас, что многие люди в отрасли обсуждают точно такой же вопрос. И самый главный вопрос из всех. Как сделать пассивный дом более доступным? Это, безусловно, один из наших основных драйвов.

Но вернемся к текущей стоимости сборки.
Обратите внимание, что приведенные ниже цифры являются приблизительными и могут сильно различаться.

Проект дома может стоить от 1200 до 1400 долларов за м2.

Индивидуальный дом может стоить от 1800 до 2500 долларов за м2.

Сказав это, есть много застройщиков, которые даже не возьмутся за проект менее чем за 3500–4000 долларов за м2, даже без учета энергоэффективности.

Когда дело доходит до строительства пассивных домов, Австралия все еще находится в зачаточном состоянии. Несмотря на то, что было сертифицировано или построено довольно много домов в соответствии с принципами пассивного дома, данных о стоимости строительства пока не так много. Вдобавок ко всему, все еще пытаются выяснить наиболее эффективные методы строительства. До сих пор происходит много проб и ошибок. В зависимости от того, с кем вы поговорите, они скажут вам, что вам нужно будет разрешить 3500 долларов за м2, другие называют 4500 долларов и выше.

Однако я не совсем согласен с этим. Я верю, что должно быть возможно спроектировать и построить пассивный дом за меньшие деньги, хотя некоторые считают меня немного сумасшедшим?

По крайней мере, на мой взгляд, стоимость сборки зависит от нескольких факторов:

  • Размер дома
    Фактическая площадь дома, размер подъездной дорожки, наружного пространства, настила, мощения и т. д.
  • Доступ к участку
    Легкий или сложный участок, наклонный или плоский участок, центральная часть города – узкие места
  • Сложность конструкции
    Это не имеет ничего общего с размером дома, а зависит от того, является ли конструкция и планировка простой или имеет замысловатые/сложные элементы конструкции
  • Уровень отделки и материалов
    Использование готовых изделий, стандартных цветов и материалов по сравнению с изготовленными на заказ
  • Местоположение проекта
    Удаленные местоположения могут увеличить стоимость строительства, к сожалению, то же самое относится к почтовому индексу Турака или Брайтона.
  • Строительные материалы
    Готовые продукты, а не изготовленные на заказ. Некоторые строители также могут взимать дополнительную плату, если они не знакомы с продуктом
  • .
  • Выбор строителя
    Строители могут взимать плату по-разному. Опытный и авторитетный строитель также будет иметь более высокую норму прибыли, чем молодой / новый строитель, который только начал свой бизнес. Как я уже объяснял ранее, некоторые строители не станут строить дом дешевле, чем за 3500 долларов за квадратный метр, как бы вы ни старались упростить свою постройку.

Очевидно, что вы не можете повлиять на некоторые из вышеперечисленных факторов. Вы не можете облегчить доступ к участку, или вы не можете изменить уклон участка. Однако с умным, но простым дизайном вы можете преодолеть некоторые препятствия.
Я действительно считаю, что пассивный дом может быть дешевле, чем дом с высокой энергоэффективностью, основанный на принципах пассивного солнечного проектирования. Дом, следующий принципам пассивного солнечного проектирования, в значительной степени зависит от тепловой массы. Это означает, что когда вы строите на наклонном блоке, вам нужно потратить довольно много денег, чтобы ваша бетонная плита заработала.

В то время как при строительстве дома в соответствии с принципами пассивного дома тепловая масса не имеет значения. Вы можете построить свой дом на деревянном основании, следуя наклону земли, сэкономив довольно много денег, которые затем можно потратить на окна с более высокими эксплуатационными характеристиками.

Подробнее о потенциальной экономии средств при строительстве пассивного дома я рассказал в своем блоге: «Как строительство сертифицированного пассивного дома может быть дешевле, чем строительство обычного энергоэффективного дома».

НО есть немало факторов, на которые можно повлиять:

  • Компактная планировка этажа, которая кажется просторной, но сводит к минимуму лишнее пространство для прохода
  • Простая, но красивая конструкция с простой конструкцией крыши для минимизации затрат на сталь или другие сложные элементы
  • Использование готовых и стандартных цветов и материалов. Лично я предпочел бы обзавестись плоской кухней или сэкономить на плитке, чем экономить на окнах или утеплении (помните, вы можете обновить кухню или ванную комнату через 15 лет, но никогда не прикоснетесь к своим окнам или утеплению)
  • Используйте простые, но эффективные строительные материалы (избегайте использования слишком большого количества разных типов)
  • Пригласите строителя на борт заранее.Компания, которая не только заинтересована в том, чтобы построить для вас самый красивый энергоэффективный дом, но и готова изучить варианты строительства вашего дома наиболее экономичным способом.
  • Старайтесь не изобретать велосипед. Используйте стандартные детали конструкции и сертифицированные компоненты пассивного дома, чтобы упростить процесс проектирования и строительства.

Другим весьма интересным фактором является то, что многие строители не знают, как процитировать простой проект. Что я имею в виду?
Большинство строителей привыкли к очень сложным и красивым архитектурным проектам с множеством замысловатых деталей и нестандартных встроенных столярных изделий и отделки. Они знают, как цитировать и учитывать эти предметы. Но когда вы приходите с очень простой структурой и плоскими кухнями или туалетными столиками, они часто не совсем понимают, как это повлияет на их труд и стоимость строительства. Из-за этого им трудно предсказать, сколько они сэкономят по сравнению с другими домами, которые они строят по индивидуальному проекту.

Как многие из вас, возможно, знают, в настоящее время мы получаем разрешение на строительство моего собственного пассивного дома, дома 20/20 (пожалуйста, загляните в мой блог, если хотите следить за нашим путешествием).

Площадь нашего дома составляет 213 м2, и мы стремимся к тому, чтобы его стоимость не превышала 600 000 долларов США. Что эквивалентно стоимости около $ 2800 за квадратный метр. Как я уже сказал, многие люди думают, что это недостижимо, но я полон решимости доказать их неправоту. И узнайте, сколько денег можно сэкономить, сохраняя домашнюю простоту, придерживаясь готовых продуктов, где это возможно.

Мы стремимся найти способы проектирования и строительства доступных, здоровых, удобных и экологичных зданий.

Оставайтесь с нами!





Отказ от ответственности:
Этот пост был написан в середине 2019 года.
С тех пор стоимость строительства сильно изменилась.

Следите за обновленной версией.

Советы и рекомендации по строительству пассивного дома — Biofriendly Planet

Знаете ли вы, что средний дом чрезвычайно неэффективен, когда дело доходит до сохранения энергии? Большинство домов теряют энергию из-за тепловых мостов, утечек воздуха, недостаточной изоляции и других недостатков, которые становятся особенно вредными при экстремальных температурах.Эта неэффективность поражает большинство домов в Америке. К счастью, экологическое сознание, похоже, сейчас находится на пике. Некоторые домовладельцы тяготеют к другому концу спектра, когда речь идет об энергоэффективности. Здесь в игру вступает пассивный дом.

Пассивное жилье максимально энергоэффективно. Если вы заинтересованы в строительстве пассивного дома, вот несколько советов и подсказок, которые вы можете использовать в процессе строительства.


Пассивный корпус: начните сверху вниз

Под вершиной мы подразумеваем крышу.Если вы хотите построить пассивный дом, вам нужно убедиться, что крыша полностью герметична. Простая изоляция из стекловолокна не поможет.

Да, вам по-прежнему потребуется вся обычная изоляция, обычно используемая для крыши, например, прокладки из стекловолокна на чердаке. Вам также понадобится дополнительный слой внешней защиты, такой как полиизоляция, уложенная под всеми остальными материалами на внешней стороне вашей крыши.

Это связано с тем, что большая часть тепла уходит через крышу дома.Таким образом, наличие слоя изоляции полиизо под вашей бетонной черепицей или битумной черепицей имеет важное значение.

Укрепите свою Windows

Окна — еще одна часть дома, через которую происходит утечка невероятного количества энергии. Если вы хотите построить пассивный дом, вам нужны тройные стеклопакеты. Простого добавления герметика и слоя пластика на окна недостаточно для достижения максимальной энергоэффективности.

С окнами с тройным остеклением вы можете сидеть прямо у окна в разгар зимы, не замерзая и не нуждаясь в дополнительной толстовке.

Строительство ICF

Пассивный дом можно построить с обычным деревянным каркасом на бетонном фундаменте. Однако для этого потребуется тонна дополнительных изоляционных материалов с обеих сторон стен, а также внутри них.

Вместо этого выберите конструкцию ICF, в которой используются соединенные между собой пустотелые бетонные блоки, покрытые специальной изоляцией. Это комплексная система фундамента/стены без воздушных зазоров или разрывов в конструкции.

Конструкция

ICF — это наиболее естественный и герметичный способ возведения каркаса здания.По сути, это также устраняет тепловые мосты.

Пассивный дом может положить деньги в ваш карман

Помимо того, что правильно спроектированный пассивный дом гораздо безопаснее для окружающей среды и менее расточителен, он почти сведет на нет ваши расходы на отопление/охлаждение.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
