Тепловая пушка электрическая для гаража своими руками: Этапы изготовления электрической тепловой пушки своими руками – Тепловая пушка в гараж своими руками

16.03.202030.01.2020 alexxlab 0 Комментариев

Содержание

Этапы изготовления электрической тепловой пушки своими руками

Сфера применения тепловых электропушек довольно широка. Промышленные агрегаты используют для прогрева производственных, складских и даже жилых помещений. А на малых площадях можно обойтись и самодельной конструкцией теплогенератора, которому вполне по силам протопить гараж или дачный домик.

Если сделана электрическая тепловая пушка своими руками, то стоить она будет буквально копейки. Однако в изготовлении полезной самоделки требуется соблюдать правила. Только в этом случае служить прибор будет не хуже заводского изделия.

Мы расскажем, как грамотно сделать электропушку. Из предложенной нами статьи вы узнаете, какие материалы и комплектующие потребуются для сборки агрегата. Наши советы помогут в изготовлении эффективного и экономного оборудования.

Содержание статьи:

Что нужно знать об электрической пушке?

В отличие от других разновидностей теплопушек, электрический прибор может сделать практически любой домашний мастер, знакомый с азами электроники.

Хотя КПД электропушки намного ниже дизельных или , зато он не выделяет вредных для здоровья продуктов горения и может устанавливаться в любом помещении – жилом доме, теплице, подсобных пристройках.

Мощность пушек промышленного назначения варьируется в пределах от 2 до 45 кВт, причем количество нагревательных элементов в них может доходить до 15 шт

Рассмотрим, как работает электрический агрегат.

Устройство и принцип работы теплогенератора

Любая электропушка состоит из трех основных компонентов: корпуса, электромотора с вентилятором и нагревательного элемента. Разновидности этого типа приборов детально описаны , посвященной классификации и принципам действия тепловых пушек.

Дополнительно прибор можно укомплектовать любыми «бонусами» от заводских агрегатов – переключателем скоростей, теплорегулятором, комнатным термостатом, датчиком нагрева корпуса, защитой двигателя и другими элементами, но они повышают не только комфорт и безопасность при эксплуатации, а и себестоимость самоделки.

Скорость нагрева воздуха во всем объеме помещения зависит от количества и мощности нагревательных элементов – чем больше их площадь, тем активней будет происходить передача тепла

Работает электрическая пушка так:

при подключении к сети ТЭН преобразовывает электрический ток в тепловую энергию, за счет чего и нагревается сам;
электродвигатель приводит в работу лопасти крыльчатки;
вентилятор загоняет внутрь корпуса воздух из помещения;
холодный воздушный поток соприкасается с поверхностью ТЭНа, нагревается и, принуждаемый вентилятором, выводится из «дула» пушки.

Если прибор оснащен терморегулирующим элементом, он остановит работу нагревателя при достижении запрограммированной температуры. В примитивных устройствах контролировать нагрев придется самостоятельно.

Преимущества и недостатки самодельных пушек

Основной плюс теплового электрогенератора – возможность его использования в любом помещении, где есть сеть хотя бы на 220 Вт.

Такие устройства даже в самодельном исполнении мобильны, весят немного и вполне способны прогреть площадь до 50 м² (теоретически можно и больше, но с приборами высокой мощности лучше не экспериментировать и купить готовый агрегат, да и пушка от 5 кВт уже затребует подключения к трехфазной сети).

Рабочие характеристики прибора должны соответствовать обогреваемой площади.В среднем на каждые 10 м2 понадобится 1 кВт, но многое зависит от самого помещения – строительных материалов, качества остекления и наличия утепления

Плюсы самодельной электрической пушки:

Экономия средств – заводские агрегаты стоят недешево, а собрать обогревающее устройство можно с минимумом покупных деталей или даже полностью из подручных средств, сняв недостающие элементы со старых приборов.
Безопасность – из всех самодельных теплогенераторов электрический прибор наиболее прост в эксплуатации, поскольку не требует подключения к газу или заправки горючим топливом. При правильной сборке электроцепи риск самовозгорания у таких пушек минимален.
Быстрый нагрев помещения – работа тепловой пушки намного эффективнее других вариантов самодельных электрообогревателей, например, каминов или масляных радиаторов.

Ну и любой недостаток самодельного электрического устройства – вероятность ошибки при сборке или подключении, которая может стать причиной замыкания в сети, удара током и самовозгорания прибора.

Варианты изготовления электропушки

Самый сложный этап при сборке прибора – составить правильную схему электроцепи для подключения устройства в сеть. Поэтому предлагаем воспользоваться уже готовым примером, взяв его за основу будущей теплопушки. Как видно на схеме, тумблер и термостаты должны соединяться последовательно, а цепь – замыкаться на ТЭНе и электродвигателе с вентилятором.

Термостат отвечает за уровень нагрева ТЭНа и автоматическое разъединение цепи при достижении нужной температуры в помещении, и если исключить его из схемы, придется самостоятельно следить за оборудованием, чтобы избежать перегрева

Рассмотрим особенности изготовления двух простых вариантов.

Простой тепловентилятор с готовым ТЭНОМ

Для корпуса будущей пушки можно подобрать отрезок металлической или асбестоцементной трубы подходящего диаметра. Подгонять размер лучше всего по размаху «крыльев» вентилятора, ведь тот должен перекрывать один из торцов устройства.

При желании теплогенератор можно изготовить из небольшого металлического бака, оцинкованного ведра, старой кастрюли или отработанного газового баллона, главное – чтобы стенки «кожуха» не были тонкими.

Мощность вентилятора для тепловой пушки не имеет решающего значения, ведь скорость нагрева воздуха зависит исключительно от ТЭНа, а крыльчатка только развеивает теплый поток по помещению, поэтому можно смело брать фрагмент от бытовой вытяжки или пылесоса

Что касается ТЭНа, то можно снять этот элемент с отслужившей плитки или бойлера, либо приобрести в магазине – сейчас не проблема найти нагреватель любой формы. Если будете покупать готовый, лучшим вариантом станет оребренная деталь, специально предназначенная для быстрого прогрева движущегося воздушного потока.

Мощность ТЭНа должна быть выбита на его корпусе или прописана в сопроводительной документации, но если это старый прибор, можно измерить его сопротивление мультиметром и определить мощность по вышеуказанной формуле

Помимо трех основных элементов (корпуса, двигателя и ТЭНа), для работы понадобится трехжильный кабель, болты, и (УЗО), размыкающие сеть в опасной ситуации.

Поэтапный план работы:

Определение необходимой мощности для будущей электропушки. За отправную точку можно взять распространенную формулу, по которой на 10 м² требуется 1 кВт (при высоте потолков 2,5-3 м). А если помещение не утеплено, находится в подвале или имеет большую площадь остекления – смело прибавляйте к полученным данным еще 20-30%. Но если требуемая мощность превышает 2,5-3 кВт – подумайте, выдержит ли ваша проводка такую нагрузку.
Изготовление корпуса. Если это металлический лист – его нужно согнуть и зафиксировать форму сваркой, обручами или заклепками. У ведра, баллона или кастрюли – отпилить днище и крышку. Словом, должен получиться каркас цилиндрической или прямоугольной формы с двумя открытыми отверстиями по торцам.
Проверка сопротивления ТЭНа и сравнение его с расчетным. При необходимости можно добавить еще 1-2 элемента, подключив их последовательно, или увеличить мощность, укоротив элемент.
Крепление электродвигателя с вентилятором (можно использовать штатные крепежи). Крыльчатка должна максимально плотно перекрывать просвет, но при этом свободно вращаться. Провода подключаются к сети через предохранитель на 6А, оснащаются выключателем.
Закрепление ТЭНа внутри трубы (приблизительно по центру) при помощи заклепок или пластин из тугоплавких материалов. Расстояние должно быть достаточно удаленным от вентилятора, чтобы не перегреть электромотор. Провода выводятся наружу корпуса и также присоединяются к сети, но уже через предохранитель на 25А.

После проверки изоляции всех соединений можно сделать пробный запуск прибора. Если все собрано правильно, при включении вилки в розетку на одном конце пушки начнет вращаться вентилятор, а из другого пойдет теплый воздух, постепенно набирающий температуру.

Прибор с нихромовым нагревателем

Если же в вашем арсенале домашнего мастера не оказалось старого бытового прибора, откуда можно снять ТЭН, а покупать готовый нагреватель по каким-либо причинам не хочется, можно сделать его самостоятельно из нихромовой спирали.

Кроме низкой себестоимости, у такого элемента есть важное преимущество перед фабричными экземплярами – возможность самостоятельно подогнать нужный размер по формату корпуса и увеличить скорость нагрева до безопасного максимума.

Приборы с открытой спиралью по умолчанию считаются пожароопасными, поэтому самостоятельное изготовление ТЭНа требует хороших навыков работы с электрикой

Для самоделки понадобится купить нихромовую проволоку с подходящим диаметром и параметром сопротивления. А это зависит от планируемой мощности вашего прибора (для бытовых устройств и сети 220 В желательно не превышать 5 кВт).

Например, для пушки до 2 кВт понадобится проволока с сопротивлением на 27-30 ОМ, которую нужно намотать на керамический стержень или другой жаропрочный материал (в крайнем случае, можно отколоть пластину огнеупорного кирпича).

Размер спирали можно определить опытным путем, подбирая количество витков по степени нагрева провода, но гораздо проще воспользоваться таблицей, где D – диаметр стержня, на который будет намотана проволока с длиною L

Еще вариант – смастерить самодельный ТЭН из небольшого отрезка асбестоцементной трубы, поместив внутрь свернутую спираль из той же нихромовой проволоки. Расположить витки можно по горизонтали и вертикали, чтобы охватить большую площадь.

Самодельный ТЭН на 1,6 кВт из шести фрагментов спирали, которые практически полностью перекрывают просвет трубы, что обеспечивает быстрый нагрев воздушного потока

Сборка конструкции выполняется по аналогии с вышеописанной инструкцией, поэтому не будем повторяться на одинаковых моментах, а только рассмотрим нюансы присоединения самодельного ТЭНа:

Чтобы спираль держала правильную форму, для каждого витка сделайте специальные насечки на стержне. Проволоку нужно наматывать достаточно плотно, но обязательно в один слой.
Концы проволоки нужно подсоединить к электропроводам при помощи болтовых соединений и заизолировать.
Провода, выведенные наружу через просверленные в корпусе отверстия, нужно подключить к сети через предохранитель на 25А.

Многие рекомендуют установить по торцам решетку – такая преграда, конечно, не справится с мелким мусором, зато предохранит от случайного контакта с нагревательным элементом или работающей крыльчаткой.

Несколько важных советов по сборке и эксплуатации

Правила для безопасной работы самодельной пушки практически не отличаются от эксплуатации других электроприборов: нужно избегать опрокидывания устройства и проникновения внутрь него влаги, не прикасаться к нагретому корпусу и не оставлять агрегат работать без присмотра.

Из важных особенностей – перед выключением нужно сначала остановить работу ТЭНа, дать несколько минут вентилятору поработать вхолостую и только затем вытягивать вилку из электросети.

Самодельные теплопушки без терморегуляторов не предназначены для длительной работы – они могут вызвать замыкание в сети или воспламениться от раскаленной спирали, кроме того, электроприборы сильно пересушивают воздух, поэтому помещение рекомендуется почаще проветривать

Советы по сборке самоделок:

Корпус для любого вида электрической пушки лучше всего сделать из металла с толщиной стенок не менее 1 мм или асбестоцемента. Хотя можно купить и подходящую по размерам емкость из термопластмассы, но такой «кожух» может выделать неприятные запахи при нагреве, да и потребует строгого контроля над температурой спирали.
Раздражающий шум от работы крыльчатки можно уменьшить, если использовать для конструкции сравнительно тихие автомобильные вентиляторы.
Чтобы горячая поверхность корпуса не стала причиной пожара, его можно установить на раму из арматуры, подставку из асбестоцемента или нанести теплопоглощающее покрытие.
Электропитание вентилятора и ТЭНа всегда осуществляется раздельно.
Проследите за качеством изоляции всех проводов, выступающих за пределы корпуса пушки.

Заземление металлического корпуса прибора поможет избежать случайного поражения током.

И последний совет – если ваши познания в электрике на уровне новичка-любителя, то прежде чем подключать самодельный аппарат к сети, проконсультируйтесь с мастером, который профессиональным взглядом оценит работоспособность и безопасность вашего творения.

С критериями выбора электрического тепловентилятора заводского производства ознакомит . Если сомневаетесь в собственных способностях или у вас нет времени на сборку самоделки, прочитайте рекомендуемый нами материал.

Выводы и полезное видео по теме

Чтобы лучше представить процесс сборки всей конструкции, а также возможные варианты для корпуса и нагревательных элементов, предлагаем изучить подборку видеоматериалов с готовыми работами домашних умельцев.

Видео #1. Как сделать теплогенератор для обогрева гаража из нагревательных элементов от электроплиты:

Видео #2. Электрическая пушка из асбоцементной трубы и нихромовой спирали:

Видео #3. Теплопушка на 2 кВт из старого огнетушителя:

Как видите, изготовить своими руками электрическую пушку действительно несложно. Но если же вы не уверены в своих навыках работы с электрической частью, лучше посоветоваться с опытным электриком или купить готовый прибор.

Если у вас есть рекомендации или возникли вопросы в ходе ознакомления с материалом, оставляйте посты в расположенном ниже блоке. Комментируйте, пожалуйста, представленный нами материал, размещайте фото по теме. Возможно, ваши советы будут полезны посетителям сайта.

Газовая тепловая пушка своими руками

Здесь вы узнаете:

По принципу действия заводские и самодельные газовые тепловые пушки похожи на обычные вентиляторы. Но эти устройства нагнетают в помещение воздух. Он попадает внутрь корпуса агрегата и там нагревается. Нагрев происходит с помощью горелок, работающих на различном топливе, или электрического ТЭНа. Тепловые пушки применяют для решения разнообразных задач. Область применения:

Производственные зоны. Осуществляется обогрев больших помещений.
Сельское хозяйство. Используются при необходимости поддержания требуемого микроклимата (в теплицах, парниках).
Строительство. Применяется для ускоренной сушки обработанной поверхности, а также при монтаже натяжных потолков.
Быт. Нагрев хозяйственных построек, а также жилых помещений во время отсутствия отопления.

При применении нужно соблюдать технику пожарной безопасности. Особенно это касается использования вблизи воспламеняющихся материалов.

Тепловые пушки различаются, как минимум, конструкцией

Особенности газовых теплопушек

Газовые пушки часто применяются не только в промышленности, но и в быту, например, для обогрева дачных домиков либо гаражей. Подобные устройства уступают электрическим по мобильности, но являются более экономичными. К тому же у подобных приборов достаточно высокая мощность, показатель которой может достигать 140 кВт.

Обогреватели могут работать на природном либо сжиженном газе, однако им также необходим доступ к электросетям, поскольку функционирование вентилятора, термостата и других составных частей без электричества невозможно.

Для работы газовых теплопушек могут использоваться различные модификации природного газа:

голубое топливо, проходящее по магистралям;
бутан или пропан в специализированных баллонах.

Модели большой мощностью могут подсоединяться к газовому трубопроводу специальным шлангом, что обеспечивает их непрерывную работу. Следует учесть, что подобные агрегаты обычно бывают стационарными, поскольку их передвижение несколько затруднено.

На баллонном топливе функционируют компактные мобильные приборы. В некоторых случаях пушка подсоединяется шлангом к крупному баллону, который стоит неподвижно. В других – небольшой резервуар с газом является элементом конструкции агрегата.

Для работы переносных газовых устройств (сделанных самостоятельно или в заводских условиях) используется газ в баллонах разного типа

Во многих современных моделях газовых теплопушек предусматриваются добавочные функции, например, защита корпуса от перегрева, автоматическое отключение устройства, контроль за пламенем.

Дополнительная информация об устройстве и различных модификациях газовых пушек приведена в этой статье.

Разновидности газовых пушек

Воздух может нагреваться одним из двух способов:

прямым нагревом;
непрямым.

Газовыми пушки (своими руками или заводского производства) с прямым нагревом имеют достаточно простую конструкцию, отчего и стоимость их невысокая. В них горелка ничем не изолируется, так что в помещение, помимо прогретого воздуха, попадают и продукты сжигания газа. По этой причине прибор компактен и демонстрирует хороший КПД. Но если его и использовать для обогрева жилого помещения, то нужно сначала позаботиться о том, чтобы в нем (помещении) была хорошая вентиляционная система, которая отводила бы продукты горения.

Пушки, функционирующие по непрямому принципу, оборудуются изолированными камерами сгорания. В них имеются специальные патрубки, которыми эти продукты отводятся и которые подсоединяются к общему дымоходу. Они идеально подходят для любого типа помещений, где собирается много людей.

Все это – описание стационарных пушек, но кроме них, существуют и пушки портативные или мобильные. Они используются вместе с газовыми баллонами. Дабы было удобно транспортировать и эксплуатировать прибор, на нем есть специальные колеса и ручки.

Обратите внимание! Мобильные пушки требуют четкого соблюдения правил безопасности.

Время работы таких приборов диктуется только объемом газового баллона, расход топлива колеблется в диапазоне 0.6-7 л. в час. Дабы продлить время автономного функционирования, существуют специальные переходники, позволяющие подключать устройство сразу к нескольким баллонам. Наиболее экономичным вариантом является такая пушка, которая оснащена терморегулятором. С ним прибор отключается после того, как будет достигнута требуемая температура помещения. Словом, прогрев помещения такими пушками – отличая возможность сэкономить на отоплении.

Изготовление газовой тепловой пушки своими руками

В продаже имеются различные модели газовых пушек, но многие домашние мастера конструируют такие устройства самостоятельно. Особых сложностей в конструкции газовой пушки нет.

Чтобы изготовить такое устройство обогрева, необходимо понимать принцип его работы, иметь навыки работы со сварочным оборудованием и позаботиться о наличии необходимых материалов,

Так как большинство домашних мастеров планируют использовать тепловую пушку собственного изготовления для обогрева гаражей, то они выбирают конструкцию газовой пушки непрямого нагрева, подключаемую к дымоходу. Такая конструкция позволяет во время ее работы находиться в обогреваемом помещении.

Для создания газовой пушки потребуются следующие материалы:

труба длиной 1 метр, диаметром 180 мм, предназначенная для изготовления корпуса;
труба такой же длины, но диаметром 80 мм для камеры сгорания;
труба длиной 0,3 метра, диаметром 80 мм для патрубка выхода нагретого воздуха;
газовая горелка, оснащеная пьезоподжигом;
любой осевой вентилятор, имеющий круглый фланец.

Принципиальная схему газовой тепловой пушки смотрите ниже.

Сборка самодельной газовой пушки, снабженной камерой сгорания, осуществляется в следующем порядке:

С противоположных сторон трубы большего диаметра просверливают два отверстия. Одно из них, предназначенное для приваривания патрубка выхода нагретого воздуха, должно иметь диаметр 80 мм. Второе отверстие сверлится диаметром 10 мм. В него будет входить газовый шланг, подсоединенный к горелке.
Из трубы меньшего диаметра изготавливается камера сгорания. Для ее жесткого крепления к трубе необходимо приварить пластины, удерживающие конструкцию в центре корпуса.
Затем необходимо подготовить заглушку, вырезанную из металлического листа таким образом, чтобы она закрывала зазор между камерой сгорания и корпусом. При этом должен быть обеспечен доступ к камере для подключения ее к дымоходу.
Следующим этапом будет сборка конструкции. Ребра камеры сгорания необходимо приварить внутри корпуса, а с наружной части его части приварить патрубок, через который в помещение будет поступать нагретый воздух и заглушку. Затем устанавливается и жестко закрепляется газовая горелка, и монтируется вентилятор.

Сборка газовой пушки с прямым нагревом выполняется гораздо проще, так как она состоит из трубы, с одного конца которой крепятся лишь горелка и вентилятор. Горячий воздух вместе с продуктами горения выходит с противоположной стороны трубы.

Пробный запуск

Для использования пушки нужно произвести некоторые процедуры.

Зажигаем зажигалку, поднеся ее к отверстию для разжигания топлива.
Открываем вентиль, дабы газ начал поступать.
Когда газ загорится, убираем зажигалку обратно.
Включаем вентилятор.

Если же вкратце рассмотреть технологию изготовления такого рода тепловой пушки, то выглядит она следующим образом:

крепим на горелке металлический диск-удлинитель;
удлиняем трубу, необходимую для газоснабжения прибора;

устанавливаем железные пластинки, необходимые для улучшения теплоотдачи;
устанавливаем хомут с одной стороны удлинителя, после этого необходимо закрепить собственно теплообменник;
собираем все устройство грелки целиком;
проделываем в теплообменнике дырочки для того, чтобы сквозь них выходил горячий воздух;
на второе окончание трубы привариваем металлическое кольцо;
на теплообменник устанавливаем выключатель, который будет включать/выключать вентилятор;
непосредственно сборка вентилятора.

Не стоит забывать о том, что газовая пушка своими руками нуждается еще и в корпусе. Этот корпус, как известно, более всего походит на обычную трубу, так что мы вполне можем изготовить его собственноручно. Для этого берем не слишком толстый лист стали, обрезаем, дабы придать ему необходимых размеров, и сворачиваем в трубу.

Дабы соединить между собой края листа, можно прибегнуть к методу соединительного замка. Если по той или иной причине вы не можете этого сделать, то воспользуйтесь обычными закрепительными болтами.

Что же, вот мы и рассмотрели особенности, принцип работы и технологию изготовления такого прибора, как газовая тепловая пушка. Это устройство имеет большую популярность в виду экономичности и возможности обогрева помещений с большой площадью в рекордно короткое время. Сделать его можно и собственноручно, достаточно иметь перечень необходимые инструментов, материалов, а также немного терпения.

Техника безопасности

Такое устройство является пожароопасной техникой, поэтому необходимо соблюдать все правила безопасности. Требования по эксплуатации прибора:

Самодельную газовую пушку нельзя оставлять без надзора. Заводские часто имеют автоматическую систему безопасности, которая перекрывает подачу газа в экстренных случаях.
Нельзя использовать устройства в местах, где находятся пожароопасные предметы и вещества.
Должна обеспечиваться хорошая вентиляция помещения.

Прибор открытого нагрева воздуха должен располагаться только на ровных поверхностях, чтобы положение было устойчивым.
Нельзя использовать на улице во время выпадения осадков.

Перед началом эксплуатации устройства нужно убедиться, что розетка заземлена. Торцы пушки можно накрыть металлической сеткой, чтобы рассеять воздушный поток.

Как выбрать газовую пушку в магазине и на что ориентироваться

При выборе газовой пушки для бытового использования следует в первую очередь обращать внимание на следующие параметры:

Мощность. Измеряется в кВт, иногда производители дополнительно указывают объем обогреваемого воздуха за 1 час работы. В первом случае придерживаются формулы: 1 кВт на 10 м2– минимум. Во-втором, необходимо подсчитать общий объем планируемого для обогрева пушкой помещения и получившуюся цифру разделить на 2. Таким образом получится минимальная мощность пушки, с помощью которой помещение можно прогреть уже за 30 минут беспрерывной работы обогревателя. К примеру, нагреваемый объем воздуха пушкой – 300 м3. Соответственно, она оптимально подойдет для помещения, объемом в 150 м3 (не следует путать объем и площадь – это абсолютно разные показатели).

Тип подключения. Имеется ввиду, с закрытой или открытой горелкой. Первые – более дорогостоящие и они используются для «аварийного» отопления жилых помещений. Для других целей покупать их не стоит. Открытые – оптимальный вариант для гаражей, сараев, складов и других нежилых помещений.
Наличие автоподжога. В принципе, функция не обязательна. Более того, пьеза-элементы достаточно быстро выходят из строя, но при этом их наличие почти на 10 – 20% удорожает стоимость пушки.
Наличие дополнительных функций. Имеется ввиду, регулировка скорости вращения вентилятора, система датчиков, терморегуляторы и так далее. Все они помогают автоматизировать работу пушки, но при этом производители не рекомендуют обогреватели подобного типа оставлять работающими без надзора. И наличие тех самых датчиков тоже удорожает конечную стоимость устройства. Если необходимо сэкономить, то можно покупать пушку без всех этих датчиков.
Питание для вентилятора. Встречается либо от 220В, либо от 12В постоянного тока. Последний вариант удобен тем, что пушку можно использовать как мобильную, запустив её и при отсутствии бытовой электросети. Если такой функционал не нужен, то лучше брать с самым простым двигателем на 220В. Ещё лучше – без щеток (такие двигатели очень надежны и долговечны, но стоят достаточно дорого).

Принцип работы газовой пушки

Таблица 1. Ключевые параметры газовых пушек, которые необходимо учесть при покупке.

Мощность	Не менее 1 кВт на 10 м 2 отапливаемого помещения
Тип газа, на котором работает пушка	Метан – для подключения к бытовой газовой сети, пропан – для баллонов. Встречаются и «универсальные» пушки, но стоят они дорого, а ломаются часто из-за сложной технической конструкции (там одновременно работает 2 раздельных клапана)
Автоподжог	Рекомендуется брать без автоподжога – такие модели стоят дешевле, их запуск не опасен
Наличие дополнительных датчиков	Не обязательно. Большей их частью пользоваться никто не будет – проверено на практике
Питание электромотора вентилятора	С поддержкой подключения к 12В покупать тогда, если обогреватель будет использоваться как мобильный. В остальных случаях – только 220В
Закрытая или открытая горелка	Закрытая – для обогрева жилых помещений, открытая – для всех остальных

Вариант использования газовых пушек — для монтирования натяжных потолков. Под действием высокой температуры ПВХ-полотно легко растягивается, на нем не остается складок и вмятин

Газовая пушка для отопления гаража своими руками – фото, чертежи и изготовление. Как самостоятельно сделать газовую пушку

Принципиальная схема

Огромное количество различных обогревателей, которые сегодня присутствуют на рынке, позволяет найти тот самый эффективно работающий агрегат, который подходит для условий эксплуатации в конкретном помещении. Говорить обо всех приборах не будем, а остановимся лишь на тепловой пушке. Что это такое, и из каких частей она состоит? Тепловая пушка своими руками — это реально или сложно? На эти и другие вопросы постараемся найти ответы.

Начнем с одного очень важного критерия, определяющего точное название тепловой пушки. Во-первых, это отопительный агрегат, входящий в категорию тепловых вентиляторов. Во-вторых, от самих вентиляторов пушка отличается большей мощностью и тепловыделением. В этом случае все приборы мощностью свыше 2,0 кВт будут относиться к тепловым пушкам.

Классификация

По какому принципу можно разделить тепловые пушки? Вся их классификация основана на топливе, используемом для выработки тепла. Отсюда и разновидности приборов:

Дизельный.
Электрический.
Газовый.
Инфракрасный.
Водяной.
Монотопливный.

Нас будет интересовать именно электрический вариант, потому что это проще всего. Ведь электричество проведено во все отдаленные уголки любого региона. Это первое. Второе — это безопасность эксплуатации. Третье — простота обслуживания. К примеру, не нужно постоянно контролировать солярку в баке или температуру горячей воды, протекающей в трубках теплообменника.

Устройство тепловой пушки

Электрическая тепловая пушка состоит из трех частей:

Вентилятор.
Нагревательный элемент.
Корпус.

Если мы говорим о самодельном агрегате, то сделать его можно самому, используя различные приборы и части, которые легко найти в любом строительном магазине.

По сути, устройство пушки таково. В качестве корпуса можно взять трубу из материала, не проводящего ток. К примеру, из асбеста. Хотя можно сделать короб из фанеры или другого материала. Здесь включайте фантазию.

Отличная идея

Теперь потребуется нагревательный элемент. Самый простой — это нихромовая спираль, которую используют в утюгах или других нагревательных приборах. Чтобы увеличить нагрев спирали, ее можно сложить вдвое. Обратите внимание, что спираль необходимо подключить к термостату, с помощью которого регулируется степень накала. Это важный момент. Спираль устанавливается внутрь трубы или короба, а термостат располагается снаружи. Место установки спирали — середина корпуса.

Теперь в конец корпуса устанавливается вентилятор. Его мощность может быть не очень большой. Таково несложное устройство маломощной тепловой пушки.

Внимание! Двигатель вентилятора и спираль должны подключаться к сети переменного тока по отдельности.

Варианты конструкции

Давайте рассмотрим несколько вариантов конструкций, которые будет несложно сделать самому.

Вариант первый

Для него потребуется:

Нагревательный элемент — рекомендуем РВЕС с мощностью 2,2 кВт.
Фанера толщиной 16 мм.
Различные крепежные детали.
Термостат.
Регулятор вращения ротора вентилятора.

Вентилятор Systemair KD 250 M1

В первую очередь готовится основание пушки, на котором будут держаться все остальные элементы. Для этого из фанеры вырезается подставка размерами 47×67 см. Это приспособление обрабатывается наждачной бумагой.

Так как канальный вентилятор и нагревательный элемент РВЕС — это два уже готовых приспособления, то их необходимо просто между собой скрепить хомутом. Теперь нужно сдвоенный прибор закрепить на фанерной поставке. Для этого понадобится кронштейн и пластиковый хомут, которым крепят к стенам канализационные трубы. Кронштейн фиксируйте к фанере саморезами. На него с помощью хомута будет крепиться выходной патрубок нагревательного элемента. А задняя часть вентилятора просто будет опираться на фанерную подставку.

Когда все части пушки установлены и закреплены, можно переходить к электрической части прибора. Нужно вентилятор и нагреватель подключать отдельно друг от друга. Поэтому к РВЕС подключаем термостат. Можно установить термодатчик, который будет контролировать температуру. К вентилятору подсоединяем регулятор вращения — он позволит изменять скорость подачи воздуха на нагревательный элемент, тем самым регулируя тепло в доме.

Для удобства перемещения отопительного прибора можно снизу фанерной плиты прикрепить четыре колесика.

Вариант второй

Это та же самая электрическая самодельная пушка, только большей мощности. В качестве корпуса советуем использовать асбестовую трубу. Вентилятор можно снять со старого советского пылесоса. Можно использовать и с современного, но схема его подключения достаточно сложна, так что здесь может возникну

Этапы изготовления электрической тепловой пушки своими руками

Но рассмотрим детально, что собой представляет электрическая тепловая пушка: своими руками ее можно собрать из подручных материалов.

Содержание статьи:

Что нужно знать об электрической пушке
- Устройство и принцип работы теплогенератора
- Преимущества и недостатки самодельных пушек
Варианты изготовления электропушки
- Простой тепловентилятор с готовым ТЭНОМ
- Прибор с нихромовым нагревателем
Несколько важных советов по сборке и эксплуатации
Выводы и полезное видео по теме

Что нужно знать об электрической пушке

Хотя КПД электропушки намного ниже дизельных или газовых устройств, зато он не выделяет вредных для здоровья продуктов горения и может устанавливаться в любом помещении – жилом доме, теплице, подсобных пристройках.

Рассмотрим, как работает электрический агрегат.

Устройство и принцип работы теплогенератора

Любая электропушка состоит из трех основных компонентов: корпуса, электромотора с вентилятором и нагревательного элемента. Дополнительно прибор можно укомплектовать любыми «бонусами» от заводских агрегатов – переключателем скоростей, теплорегулятором, комнатным термостатом, датчиком нагрева корпуса, защитой двигателя и другими элементами, но они повышают не только комфорт и безопасность при эксплуатации, а и себестоимость самоделки.

Работает электрическая пушка так:

при подключении к сети ТЭН преобразовывает электрический ток в тепловую энергию, за счет чего и нагревается сам;
электродвигатель приводит в работу лопасти крыльчатки;
вентилятор загоняет внутрь корпуса воздух из помещения;
холодный воздушный поток соприкасается с поверхностью ТЭНа, нагревается и, принуждаемый вентилятором, выводится из «дула» пушки.

Преимущества и недостатки самодельных пушек

Основной плюс теплового электрогенератора – возможность его использования в любом помещении, где есть сеть хотя бы на 220 Вт. Такие устройства даже в самодельном исполнении мобильны, весят немного и вполне способны прогреть площадь до 50 м2 (теоретически можно и больше, но с приборами высокой мощности лучше не экспериментировать и купить готовый агрегат, да и пушка от 5 кВт уже затребует подключения к трехфазной сети).

Плюсы самодельной электрической пушки:

Экономия средств – заводские агрегаты стоят недешево, а собрать обогревающее устройство можно с минимумом покупных деталей или даже полностью из подручных средств, сняв недостающие элементы со старых приборов.
Безопасность – из всех самодельных теплогенераторов электрический прибор наиболее прост в эксплуатации, поскольку не требует подключения к газу или заправки горючим топливом. При правильной сборке электроцепи риск самовозгорания у таких пушек минимален.
Быстрый нагрев помещения – работа тепловой пушки намного эффективнее других вариантов самодельных электрообогревателей, например, каминов или масляных радиаторов.

Из минусов можно отметить большой расход электроэнергии (количество зависит от мощности двигателя и ТЭНа). Кроме того, работа вентилятора довольно звучная, и чем больше размах «крыльев» и скорость вращения, тем сильнее будет производимый шум. Ну и любой недостаток самодельного электрического устройства – вероятность ошибки при сборке или подключении, которая может стать причиной замыкания в сети, удара током и самовозгорания прибора.

Варианты изготовления электропушки

Рассмотрим особенности изготовления двух простых вариантов.

Простой тепловентилятор с готовым ТЭНОМ

Помимо трех основных элементов (корпуса, двигателя и ТЭНа), для работы понадобится трехжильный кабель, болты, предохранительные автоматы и выключатели, размыкающие сеть.

Поэтапный план работы:

Определить необходимую мощность для будущей электропушки. За отправную точку можно взять распространенную формулу, по которой на 10 м2 требуется 1 кВт (при высоте потолков 2,5-3 м). А если помещение не утеплено, находится в подвале или имеет большую площадь остекления – смело прибавляйте к полученным данным еще 20-30%. Но если требуемая мощность превышает 2,5-3 кВт – подумайте, выдержит ли ваша проводка такую нагрузку.
Изготовьте корпус. Если это металлический лист – его нужно согнуть и зафиксировать форму сваркой, обручами или заклепками. У ведра, баллона или кастрюли – отпилить днище и крышку. Словом, должен получиться каркас цилиндрической или прямоугольной формы с двумя открытыми отверстиями по торцам.
Проверьте сопротивление ТЭНа и сравните его с расчетным. При необходимости можно добавить еще 1-2 элемента, подключив их последовательно, или увеличить мощность, укоротив элемент.
На один из торцов трубы прикрепить электродвигатель с вентилятором (можно использовать штатные крепежи). Крыльчатка должна максимально плотно перекрывать просвет, но при этом свободно вращаться. Провода подключаются к сети через предохранитель на 6А, оснащаются выключателем.
ТЭН закрепляется внутри трубы (приблизительно по центру) при помощи заклепок или пластин из тугоплавких материалов. Расстояние должно быть достаточно удаленным от вентилятора, чтобы не перегреть электромотор. Провода выводятся наружу корпуса и также присоединяются к сети, но уже через предохранитель на 25А.

Прибор с нихромовым нагревателем

Еще вариант — смастерить самодельный ТЭН из небольшого отрезка асбестоцементной трубы, поместив внутрь свернутую спираль из той же нихромовой проволоки. Расположить витки можно по горизонтали и вертикали, чтобы охватить большую площадь.

Чтобы спираль держала правильную форму, для каждого витка сделайте специальные насечки на стержне. Проволоку нужно наматывать достаточно плотно, но обязательно в один слой.
Концы проволоки нужно подсоединить к электропроводам при помощи болтовых соединений и заизолировать.
Провода, выведенные наружу через просверленные в корпусе отверстия, нужно подключить к сети через предохранитель на 25А.

Существенный недостаток такой самоделки, помимо расхода энергии и прочих минусов электропушек, – неприятный жженый запах, который возникает от сгорания пыли на открытой спирали. Многие рекомендуют установить по торцам решетку – такая преграда, конечно, не справится с мелким мусором, зато предохранит от случайного контакта с нагревательным элементом или работающей крыльчаткой.

Несколько важных советов по сборке и эксплуатации

Советы по сборке самоделок:

Корпус для любого вида электрической пушки лучше всего сделать из металла с толщиной стенок не менее 1 мм или асбестоцемента. Хотя можно купить и подходящую по размерам емкость из термопластмассы, но такой «кожух» может выделать неприятные запахи при нагреве, да и потребует строгого контроля над температурой спирали.
Раздражающий шум от работы крыльчатки можно уменьшить, если использовать для конструкции сравнительно тихие автомобильные вентиляторы.
Чтобы горячая поверхность корпуса не стала причиной пожара, его можно установить на раму из арматуры, подставку из асбестоцемента или нанести теплопоглощающее покрытие.
Электропитание вентилятора и ТЭНа всегда осуществляется раздельно.
Проследите за качеством изоляции всех проводов, выступающих за пределы корпуса пушки.

Заземление металлического корпуса прибора поможет избежать случайного поражения током.

Выводы и полезное видео по теме

Как сделать теплогенератор для обогрева гаража из нагревательных элементов от электроплиты:

Электрическая пушка из асбоцементной трубы и нихромовой спирали:

Теплопушка на 2 кВт из старого огнетушителя:

Как видите, изготовить своими руками электрическую пушку действительно несложно. Но если же вы не уверены в своих навыках работы с электрикой, лучше посоветоваться с профессионалом или купить готовый прибор.

Facebook

Twitter

Вконтакте

Google+

Тепловая пушка своими руками — как сделать дизельную, газовую и электрическую пушку

У владельцев частных хозяйств нередко возникает необходимость обогревать не только свое жилище, но и различные подсобные помещения, мастерские или гаражи. Для этой цели обычно применяются тепловентиляторы разных типов. Но покупать столь простой обогреватель не обязательно, сгодится и тепловая пушка, сделанная своими руками. В данном материале мы поведаем, как можно изготовить это нехитрое устройство в домашних условиях.

Виды тепловых пушек

Прежде чем приступить к делу, надо вначале определиться, что именно мы будем собирать и как это должно работать. Для начала следует подобрать подходящую конструкцию, которую удастся сделать без особых затрат и проблем с эксплуатацией.

На данный момент производится и продается 3 вида тепловых пушек, что могут функционировать на:

сжиженном и природном газе;
дизельном топливе;
электричестве.

Обычная тепловая пушка состоит из стандартного набора деталей: корпус, нагревательный элемент, вентилятор и блок управления. Агрегаты, работающие на разных энергоносителях, отличаются только по типу нагревательного элемента. Рассмотрим их по порядку и определим, какой лучше всего подойдет для изготовления в домашних условиях.

Газовые тепловые пушки

Все нагреватели подобной конструкции, в том числе и газовая тепловая пушка, имеют металлический корпус цилиндрической формы. Причина – круглое сечение считается оптимальным с точки зрения аэродинамики, а металл обладает хорошей теплопроводностью. Это позволяет дополнительно передавать образующееся внутри корпуса тепло воздуху помещения. По способу отведения дымовых газов пушки бывают прямого и непрямого нагрева.

В агрегатах прямого нагрева внутрь цилиндра помещена газовая горелка круглой формы, чье пламя обдувается со всех сторон вентилятором. Получая тепло и смешиваясь с продуктами горения, воздух выходит из корпуса с другой стороны. Таким образом, дымовые газы тоже попадают в помещение, что для большинства домовладельцев неприемлемо.

Для справки. Подобные обогреватели используются для местного обогрева рабочих мест в больших цехах, на строительных площадках и при других подобных обстоятельствах, когда продукты горения не могут нанести вред здоровью людей.

Газовая пушка непрямого нагрева оборудована системой отделения дымовых газов. Передача теплоты от них продуваемому воздуху происходит в специальном теплообменнике, где среды не контактируют друг с другом. В результате нагретый воздух покидает тепловентилятор традиционным путем – через второй проем в корпусе. Продукты горения отводятся посредством бокового патрубка, который следует присоединять к трубе дымохода.

Питание горелки осуществляется сжиженным газом из баллона, поскольку присоединять агрегат к магистрали централизованного газоснабжения без разрешений не допускается. Управление подачей топлива на горелку выполняет газовый клапан, он же обеспечивает безопасность агрегата. В целом агрегат имеет небольшой вес и размеры, а потому снабжен рукояткой для переноски вручную.

Дизельные тепловые пушки

Конструктивно дизельная тепловая пушка мало чем отличается от газовой. В ней точно так же установлена горелка, настроенная на работу с жидким топливом, и вентилятор для подачи воздуха. Разница состоит в том, что вместо газового клапана здесь установлен топливный насос, перекачивающий горючее из бака, размещенного под корпусом. Как и газовые обогреватели, агрегаты на солярке предлагаются в 2 исполнениях: прямого и непрямого нагрева.

Продукты горения дизельного топлива гораздо токсичнее, нежели у природного газа. Оттого даже в хорошо вентилируемом помещении тепловентилятор прямого нагрева быстро создаст неблагоприятные условия для человека или домашних животных. Если же тепловая пушка на дизельном топливе оборудована раздельным отводом газов и дымоходным патрубком, то ее можно использовать везде, лишь бы не мешал запах солярки. С целью обеспечения мобильности корпус аппарата и топливный бак смонтированы на раме с колесами.

Электрические тепловые пушки

Данные отопительные агрегаты – самые простые и недорогие, к тому же не выделяют никаких вредных веществ. В качестве нагревательного элемента в них используется воздушный ТЭН особой формы, повторяющий округлости корпуса.

По сути, «ствол» такой пушки изнутри пуст, на одном конце стоит осевой вентилятор, а с другой стороны, где выходит воздух, — электрический ТЭН. В более мощных моделях нагревателей ставится несколько. Аппаратом можно пользоваться в любых закрытых помещениях, главное, чтобы в них был источник электричества.

Для справки. Агрегаты заводского изготовления могут обеспечивать достаточно широкий диапазон тепловых мощностей – от 3 до 60 кВт. При этом количество ТЭНов в них доходит до 15 шт.

Управлять электрическими приборами гораздо проще, чем газовыми. Поэтому электрическая тепловая пушка оснащается ступенчатым регулятором мощности и защитой от перегрева, а также может питаться от сетей 220 и 380 В. Благодаря такой простой конструкции электрический тепловентилятор более всего пригоден как для самостоятельного изготовления, так и для применения в домашнем хозяйстве.

Заключение

Самодельная тепловая пушка, питающаяся электроэнергией, — агрегат достаточно простой, такие часто можно встретить в гаражах у автолюбителей. При всех своих достоинствах они имеют один существенный недостаток – значительная стоимость электричества. Так что пользоваться обогревателем придется экономно.

Тепловая пушка своими руками: чертежи, изготовление

Тепловая пушка своими руками изготовляется в том случае, когда необходимо обогреть помещение, не имеющее центрального отопления, а возможности приобрести промышленный отопительный прибор нет. Кроме того, самодельная теплопушка станет отличным выходом из ситуации тогда, когда хозяину необходимо поддерживать в нежилом помещении, например цехе или ангаре, определенную температуру в целях обеспечения работоспособности производства.

Виды тепловых пушек

Принцип работы тепловой пушки состоит в том, что с помощью нагревательного элемента производится нагрев топливного элемента.

Далее теплый воздух при помощи вентилятора распространяется по помещению, прогревая его. В результате в нем устанавливается и поддерживается необходимая владельцу помещения положительная температура.

Как выбрать тепловую пушку? В зависимости от способа нагрева топливного элемента и воздуха различают следующие виды нагревательных приборов:

газовые;
дизельные;
электрические;
многотопливные;
водяные.

Каждый вид имеет свои плюсы и минусы. Например, газовая тепловая пушка хороша тем, что энергоноситель в ней сгорает полностью. Это позволяет сэкономить денежные средства на отопление. Также она хороша тем, что ее можно легко переместить на другое место работы.

Из минусов можно назвать необходимость создания стационарной газовой установки при необходимости отопления помещения большой площади. Газовая тепловая пушка, кроме того, имеет большую степень пожароопасности, так как работает с открытым огнем, поэтому ее нельзя использовать в зданиях, где хранятся легковоспламеняющиеся вещества и размещаются пожароопасные производства.

Другой вид мобильного обогревателя — водяная тепловая пушка, которая хороша тем, что способна длительное время обогревать помещение в выключенном состоянии. Кроме того, она пожаробезопасна. Однако и у нее есть минус — она достаточно сложна в обслуживании, так как требует в качестве теплоносителя воду.

Для того чтобы определиться окончательно с вопросом о выборе тепловой пушки, нужно знать, какова схема отопления в требуемом помещении. Такую схему владелец помещения может заказать у специалистов или составить сам, если имеются необходимые знания. Поэтому, если сложно определиться с выбором тепловой пушки, имеет смысл обратиться к профессионалам.

В процессе ее выбора стоит обращать внимание на следующие моменты:

цена;
мощность;
простота в обслуживании;
вес.

Обычно по всем этим параметрам наиболее выгодной является электропушка. Такое устройство может работать от обычной бытовой электрической сети, поэтому его можно использовать в быту, например, для обогрева гаража.

Самостоятельное изготовление нагревателя

Несмотря на то, что промышленность может предложить большой ассортимент мобильных обогревателей самых разных моделей, среди домовладельцев до их пор популярна электрическая самодельная тепловая пушка. Дело в том, что данное устройство, собранное самостоятельно, обойдется его владельцу на несколько порядков дешевле подобного аппарата, приобретенного в магазине.

Ремонт тепловой пушки, собранной самостоятельно, будет стоить сущие копейки ее владельцу, так как отпадет необходимость посещать официальные сервисные центры, работающие по достаточно высоким расценкам.

Тепловая пушка своими руками создается из подручных материалов, что позволяет иметь широкий спектр запасных частей на случай ремонта. Не сложно изготовить такую конструкцию нагревателя, которая учитывает все особенности помещения.

Если владелец решился создать обогреватель собственными руками, то электрическая пушка станет для него оптимальным выбором. Дело в том, что узнать, как сделать пушку своими руками, можно практически в любом справочнике электрика, а для работы потребуется иметь некоторые подручные материалы.

Схема тепловой пушки

При этом обязательно потребуются чертежи устройства и его схема. Их использование гарантирует качество сборки и соответствие устройства правилам пожарной безопасности. Обычно в конструкцию данного нагревателя входят:

корпус;
тэн для нагрева;
мощный вентилятор;
прибор для управления;
провод с вилкой.

Для изготовления корпуса в процессе монтажа понадобиться металлическая труба или короб. Желательно выбрать корпус большой толщины с низким уровнем теплопроводности, который защитит прибор от механических воздействий.

Тэн обычно берется стандартный, продаваемый в магазине. При этом его мощность рассчитывается в зависимости от площади обогреваемого помещения и нагрузки на электросеть. Электрическая пушка при необходимости может быть оснащена несколькими тэнами.

Монтируя вентилятор в корпус, нужно помнить, что будет удобнее установить на пушку устройство, регулирующее скорость вращения его лопастей, а систему управления вентилятором и всем нагревательным прибором имеет смысл вынести в отдельный короб.

Для того чтобы получить дополнительную экономию, можно покрыть корпус электропушки теплоизолирующей краской. Можно нанести ее и на иные элементы устройства. Это экономит электроэнергию при обогреве помещения.

На что стоит обратить внимание при изготовлении?

Производя самостоятельную сборку такого нагревательного прибора, как тепловая пушка, стоит помнить несколько моментов. Средняя мощность таких устройств составляет от 1,5 кВт до 45 кВт. Если же нужна большая мощность, то рекомендуется о конструировании дизельной тепловой пушки своими руками.

При изготовлении тщательно следует проверять все соединения на предмет их изолированности. Не стоит заниматься самостоятельной сборкой электрического нагревателя в том случае, когда не имеется даже элементарных познаний в электротехники.

Изготовленная тепловая пушка своими руками должна быть зарегистрирована в органах пожарного надзора. Это убережет владельца от достаточно крупного штрафа за несоблюдение правил пожарной безопасности.

Как изготовить дизельную тепловую пушку своими руками

Обогреть за короткое время обширное пространство позволяют теплогенераторы и теплопушки, которые могут работать на различных видах горючего. Такие приборы представлены в магазинах, однако при наличии некоторых навыков технических работ их можно изготовить самостоятельно. Сомневаетесь?

Мы покажем, что дизельная тепловая пушка своими руками собирается достаточно легко, если исполнитель имеет опыт выполнения сварочных работ и обработки металла.

В статье подробно описано, как устроен и работает жидкотопливный агрегат, какие разновидности представлены на рынке. Для любителей самоделок мы подготовили подробную инструкцию по сборке простого теплового устройства. Тем, кто предпочитает использовать заводское оборудование, пригодится обзор лучших производителей дизельных теплопушек.

Содержание статьи:

Принцип работы и виды теплопушек

Тепловые пушки, получившие свое название благодаря специфической форме, считаются одним из наиболее эффективных способов повышение температуры воздуха в помещениях.

Принцип работы подобных устройств достаточно элементарен: при помощи вращающихся лопастей вентилятора холодный воздух из окружающего пространства нагнетается внутрь агрегата. Проходя через нагревательный элемент, воздушный поток разогревается до высокой температуры, после чего он выталкивается в помещение и отдает тепло.

Использование теплопушки для обогрева теплиц

Теплопушки, работающие на разных видах топлива, применяют для обогрева промышленных объектов, теплиц, складов. В случае крайней необходимости их можно применять и для экстренного отопления подъездов и квартир

Все агрегаты можно разбить на две крупные категории.

Небольшие по размеру и мощности бытовые приборы, применяемые для обогрева относительно небольших пространств (подвала, гаража).
Крупные и мощные промышленные устройства, способные за короткий срок поднять температуру воздуха в огромном помещении.

Помимо этого, теплопушки различаются по типу используемого горючего.

По этому критерию можно выделить следующие виды агрегатов:

. Экологически чистые приборы функционируют без запаха, шума и выбросов вредных веществ. Их недостатки: привязанность к электросетям, а также потребление большого количество дорогостоящей электроэнергии.
, работающие на различных модификациях голубого топлива, чаще всего используются на производствах, в сельском хозяйстве или при проведении строительных работ.
Паровые пушки выделяют тепло, образуя насыщенный поток горячего пара. Подобные экологичные приборы успешно применяются в быту: они не только нагревают помещение, но и улучшают его микроклимат, насыщая водяными парами.
Инфракрасные пушки. Особая конструкция этих аппаратов позволяет преображать тепловую энергию в инфракрасное излучение, при помощи которого и ведется нагрев. Такие приборы часто используют на открытых пространствах, например, для обогрева террас ресторана или праздничной площадки.
Многотопливные пушки, для работы которых применяются наиболее дешевые виды топлива: использованные транспортные либо бытовые масла. Тепловые универсальны и экономичны в обслуживании.
Дизельные пушки. Работают на таких видах горючего как дизель, солярка.

Несмотря на общий принцип работы, каждый вышеназванный тип имеет свои конструктивные особенности и рекомендуемую сферу применения. Подробная классификация тепловых пушек с описанием их эксплуатационных особенностей приведена в .

Разновидности дизельных теплопушек

Пушки этого типа также называют жидкотопливными: в качестве горючего для них может употребляться как дизель, так и керосин либо солярка. Категорически запрещается применять для заправки подобных устройств бензин, спирт и другие легковоспламеняющиеся жидкости.

Дизельные тепловые пушки могут быть не только мобильными, но и стационарными. Подобные конструкции имеют выводную трубу, подсоединенную к дымоходу, через который удаляются отходы сгорания
К выбору горючего нужно подходить очень тщательно, поскольку использование низкокачественного или загрязненного топлива может засорить форсунку и/или фильтр, что потребует вмешательство ремонтников.
Дизельные пушки отличаются высокой мощностью, высоким коэффициентом полезного действия, а также компактными размерами, благодаря чему подобные агрегаты достаточно мобильны.
Все агрегаты, функционирующие на экономичном дизтопливе, можно разделить на : с прямым и косвенным нагревом.
Аппараты с прямым нагревом. В основу функционирования положен элементарный принцип: внутри корпуса устроена горелка, через пламя которой проходит воздух, нагнетаемый вентилятором. В результате он нагревается, а затем вырывается наружу, отдавая тепло в окружающую среду.
Дизельную теплопушку с открытым нагревом нельзя применять для отопления жилых помещений, поскольку ее конструкция не предусматривает трубы для выхлопов. В результате отработанные вещества, включая угарный газ попадают в комнату, что может привести к отравлению находящихся в ней людей
Подобные устройства отличаются высокой мощностью 200-250 кВт и практически 100-процентным КПД. Они недороги, легки в монтаже, однако имеют важный недостаток: в наружное пространство попадает не только согретый воздушный поток, но и продукты сгорания: сажа, дым, гарь.
Даже хорошая вентиляция не сможет полностью избавить воздух от неприятного запаха и мельчайших частиц,а при ее полном отсутствии находящиеся в помещении живые существа могут получить сильное отравление.
Устройство с непрямым обогревом намного сложнее. В подобных моделях воздух нагревается опосредованно, через специальную камеру – теплообменник, где и происходит отдача тепла воздушному потоку.
Дизельные теплопушки с косвенным нагревом имеют большую стоимость и меньший КПД по сравнению с аналогичными изделиями с прямым источником тепла. Однако они находят широкое применение благодаря лучшим показателям экологичности и безопасности
В таких агрегатах нагретые выхлопные газы вместе с теплом попадают в теплообменник, откуда они выводятся в дымовой канал, к которому подсоединяется специальная труба. При ее помощи продукты сгорания выводятся из замкнутого пространства наружу, обеспечивая в отапливаемом помещении свежий воздух.
Теплопушки с непрямым нагревом часто используют для обогрева гаража.
Модели дизельных тепловых пушек, имеющие большую мощность, могут обладать крупными параметрами. Их применяют для обогрева обширных помещений: складов, заводских цехов
К числу преимуществ подобных моделей относятся:
Мобильность. Хотя габариты и вес подобных устройств несколько больше, нежели аналогов с открытым обогревом, они имеют все же достаточно компактный размер, что позволяет транспортировать их по помещению в пределах длины соединительного элемента и дымохода.
Большая мощность. Хотя этот показатель выше у приборов с прямым обогревом, мощности непрямых дизельных пушек хватает, чтобы за короткое время обогреть большое пространство.
Надежность. Подобные аппараты имеют продуманную конструкцию, что сводит до минимума риск возникновения пожара, а также повышает долговечность пушек.
Наличие системы защиты. Во многих заводских моделях предусмотрен защитный комплекс, который автоматически отключает пушку сразу же после того, как температура в помещении достигнет заданного показателя.
Снижение риска получения ожога. В продукции, выпускающейся на фабрике, предусмотрены теплоизоляционные прокладки, препятствующие нагреванию корпуса, что снижает вероятность травмирования пользователя.
Длительность работы. На некоторых моделях предусмотрены баки больших объемов, что позволяет пользоваться ими в течение долгого времени, не задумываясь о горючем.
Недостатком же подобных конструкций можно посчитать высокий уровень шума, особенно у агрегатов большой мощности.
Самостоятельное изготовление дизельной пушки
Агрегат, работающий на дизеле и солярке, можно не только приобрести в магазине спецтехники, но и сделать своими руками.
Важно знать, что сборка того устройства является достаточно сложным процессом. Она доступна лишь опытным домашним мастерам, умеющим обращаться со сварочным аппаратом и другим сложным оборудованием.

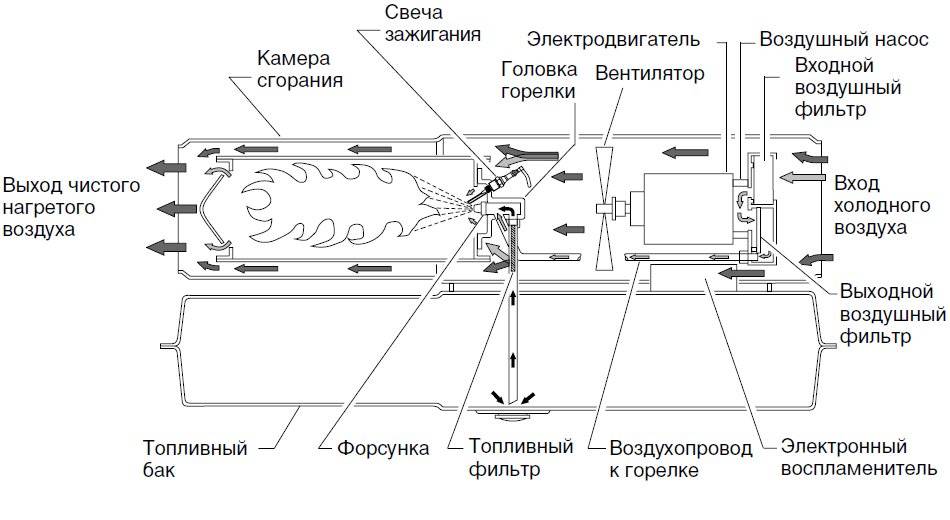

Представленная на рисунке схема является не единственным возможным вариантом конструкции тепловой пушки. Компоновку составных частей можно варьировать, исходя из удобства в пользовании (+)
Решившись на собственноручное создание дизельной теплопушки, прежде всего, займитесь выбором конструкции модели. Лучшими техническими характеристиками обладают приборы с непрямым нагревом, но собирать их значительно сложней, чем устройства с открытым источником тепла.
Основные элементы конструкции
Для изготовления дизельного устройства своими руками необходимо позаботиться о трех составных частях, каждая из которых представляет собой самостоятельную конструкцию.
К ним относятся:
Корпус (кожух) устройства, для которого потребуется лист толстого металла или толстостенная труба.
Камера сгорания – оцинкованная или другая толстостенная тугоплавкая труба, диаметр которой в два раза меньше, нежели аналогичный показатель кожуха.
Топливный бак, оснащенный насосом и фильтром. Этот элемент, обычно располагающийся в нижней части корпуса, выполняется из тугоплавкого материала, который желательно дополнительно покрыть теплоизолятором.
Понадобится также вентилятор с крыльчаткой, с желательной мощностью в 220 Вт. Подобная деталь необходима для создания воздушного потока, который после обтекания нагретой камеры сгорания выйдет наружу.
Для монтажа теплопушки можно использовать готовые составные элементы либо обойтись подручным материалом. В первом случае стоимость самодельного устройства будет выше, однако его качество будет приближено к фабричному.
Инструкция по сборке
Перед началом сборки дизельной пушки нужно приготовить все приборы и материалы, а затем тщательно осмотреть их на наличие возможных дефектов.
Из трубы или листа металла (в последнем случае его следует свернуть и соединить края) выполняется кожух устройства. Через отверстие в корпусе внутри него монтируется вентилятор, при помощи которого воздух из помещения будет нагнетаться во внутреннее пространства прибора.
Все операции по сборке дизельной теплопушки проводятся в строго определенной последовательности. Особое внимание следует уделять качеству швов, крепежей и стыков, чтобы не допустить протечек горючего
Строго в центральной части кожуха производится установка и закрепление камеры сгорания, в торце которой закрепляется форсунка. Элемент запаивается с двух сторон, при этом в нем необходимо проделать два технологических отверстия: одно для дымоотвода, другое для форсунки.
Для комфортного использования и пожаробезопасности желательно смонтировать в камере сгорания пьезоподжиг. Для этого подойдет фабричный вариант, приобрести который можно в специализированном магазине.
Топливный бак необходимого размера и емкости размещается ниже корпуса. В подсоединенном пространстве нужно зафиксировать топливный насос высокого давления и топливный тонкоочистной фильтр.
Используя диммер, следует подключить вентилятор к бытовой электросети. Подобный элемент позволяет регулировать температуру нагретого воздуха без увеличения расхода топлива.
Нужно также приварить к камере сгорания патрубок для дымоотвода, куда будут удаляться продукты горения.
При проектировании дизельного теплового устройства следует учесть, что расстояние между топливным баком и горелкой с резервуаром должно превышать 15-20 миллиметров
В завершении необходимо прикрыть торцы прибора густой металлической сеткой (можно в два слоя). Эту нужно для обеспечения безопасности, так как температура воздушной массы на выходе может превышать 250 градусов.
Все соединения необходимо выполнять крайне тщательно, не допуская протечек, последствия которых могут оказаться фатальными. Перед заливкой солярки в предназначенный под нее бак важно хорошо проверить все узлы прибора. Если вы не уверены в своих знаниях, лучше воспользоваться помощью специалиста.
Самодельная дизельная теплопушка – эффективное средство по разогреву гаража в холодное время года. Важно следить, чтобы нагревательные элементы не соприкасались с замерзшими деталями машины
Достоинством самодельных тепловых дизельных пушек является их дешевизна, в то же время их технические характеристики и комфортность в эксплуатации уступает моделям заводской сборки.
Еще одним недостатком подобных самоделок является сложность в определении мощности теплопушки, изготовленной своими руками, из-за чего прибор может недостаточно или чересчур сильно нагревать помещение.
Что использовать вместо самоделки?
Если же вы сомневаетесь в своих технических навыках, подумайте о приобретении готовой модели генератора, работающего на солярке.
Несмотря на достаточно высокую стоимость подобного агрегата, такая покупка достаточно выгодна: при соблюдении требуемых правил эксплуатации дизельные тепловые пушки способны работать на протяжении десяти и более лет. Ниже представлены ведущие производители подобной техники.
Biemmedue: качество + итальянский дизайн
Итальянская компания, созданная в 1979 году, специализируется на выпуске нагревателей, генераторов, осушителей и прочего отопительного оборудования.
Продукция, в ассортименте которой представлены как бытовые, так и промышленные модели, отличается долговечностью, надежностью и отменным качеством.
Производитель уделяет внимание не только техническим характеристикам, но и дизайну. Все линейки, разрабатываемые специалистами Biemmedue, отличаются компактным размером, мобильностью, эстетичным внешним видом.
Master: компания с огромным опытом
Американская фирма, которая более чем полвека занимается производством портативных нагревательных систем, включая различные виды теплопушек. Для изготовления и оформления агрегатов используется исключительно качественный материал, благодаря чему продукция компании отличается высокими техническими характеристиками.
Дизельная теплопушка Master BV 110 обладает прекрасными характеристиками (мощность 33 кВт, 65-литровый топливный бак, расход горючего 2,71 в час). В течение часа агрегат может нагреть 460-1000 куб. м воздуха
Благодаря инновационным технологиям, которые применяются при производстве моделей, теплопушки имеют множество полезных дополнительных опций, например, функцию контроля за пламенем или экстренное автоматическое отключение в случае нестандартной ситуации.
Kroll: инновационные технологии
Обогревательная техника, производством которой занимается известная немецкая компания Kroll, отличается высоким уровнем сборки и использованием высококачественных материалов, прежде всего нержавеющей стали. При производстве продукции, в том числе тепловых дизельных пушек, широко применяются новейшие инженерно-научные разработки.
Популярностью пользуются и изделия других фирм (Vitals, Ballu). Продукция, изготовленная на производственных линиях этих транснациональных компаний, отличается надежностью и долгим сроком эксплуатации
Каждый год в ассортименте продукции можно увидеть интересные новинки: так, для последних моделей теплопушек фирмы предусмотрена функция нагрева тепла, благодаря чему устройства могут успешно работать даже при невысокой температуре.
Техника безопасности при пользовании теплопушками
Тепловые пушки, особенно самодельные, относятся к приборам, представляющим повышенную пожароопасность.
Поскольку в дизельной тепловой пушке используется открытый огонь, желательно иметь под рукой первые средства тушения пожаров (емкость с песком, бак с водой, огнетушитель)
При пользовании ими важно соблюдать правила безопасности:
Следует исключить нахождение поблизости от нагревательного прибора легковоспламеняющихся и горючих веществ.
Категорически запрещается направлять поток горячего воздуха по направлению к газовым баллонам либо емкостям с легковоспламеняющейся жидкостью (например, бензином).
Корпус самодельной пушки, сделанной из металла, обычно сильно нагревается при работе, поскольку в отличие от заводских моделей, в них не предусмотрена теплоизоляция. Чтобы избежать неприятностей, лучше предусмотреть в конструкции устойчивое основание, препятствующее перекатыванию цилиндра, а также ручку, не нагревающуюся при работе прибора.
Для розжига горелки лучше использовать пьезозажигалку на длинной ручке либо предусмотреть встроенное приспособление.
Перед тем как выключить тепловую пушку, желательно дать вентилятору поработать несколько минут вхолостую, без подачи топлива. Это поможет несколько охладить агрегат.
Тепловые пушки (особенно прямого нагрева) разрешается применять только в хорошо вентилируемых помещениях. При этом следует отдать предпочтение принудительной вентиляции.
Если агрегат имеет горизонтальное расположение, не следует менять его конфигурацию.
Нельзя включать прибор в сеть мокрыми руками.
Как в самодельных, так и в фабричных моделях важно периодически проверять трубопровод, чтобы вовремя заметить утечку топлива.
Никогда не следует оставлять прибор без присмотра. Нежелательно применять дизельную теплопушку в помещении, где находятся дети или домашние животные.
На нашем сайте есть блок статей, посвященных изготовлению тепловых пушек на разных видах топлива, советуем ознакомиться:
Выводы и полезное видео по теме
На представленном видеоролике вы можете увидеть процесс сборки дизельной горелки и пушки с использованием подручных материалов.
Хотя в монтаже дизельной пушки нет ничего сложного, такая работа требует аккуратности и ответственности. Основательно взявшись за дело, возможно за короткое время создать эффективный нагревательный прибор, который можно использовать не только в гараже, но и в других подсобных помещениях.
При качественно выполненной сборке и правильной эксплуатации теплопушка на дизеле будет служить не один сезон.
Имеете опыт изготовления и эксплуатации тепловой дизельной пушки? Пожалуйста, поделитесь информацией с нашими читателями. Оставлять комментарии, задавать вопросы и прикреплять фотографии своих самоделок можно в форме, расположенной ниже.
