Тепловентилятор для гаража своими руками: Обогрев гаража своими руками — 5 способов

Водяной тепловентилятор своими руками — наиболее экономичный способ обогрева

Сегодня разработано множество систем отопления, способных создавать комфортный микроклимат в помещениях различного назначения.

Однако их большая часть дает необходимый эффект лишь при использовании в домашних условиях, так как возможность поддержания необходимой температуры ограничена площадью помещения.

При применении альтернативных источников отопления на солидных площадях производственных помещений, отмечается чрезмерно высокий уровень потребления топлива, или же электроэнергии.

Специально для промышленных предприятий были разработаны оригинальные системы отопления, получившие название водяные тепловентиляторы.

Содержание

• 1 Применение водяных тепловентиляторов
• 2 Популярные модели
• 3 Как отремонтировать тепловентилятор?
• 4 Водяной тепловентилятор своими руками
• 5 Отзывы о водяных тепловентиляторах

Применение водяных тепловентиляторов

Использование горячей воды в системах отопления является традиционным способом обеспечением теплом помещений.

Водяные радиаторы отопления устанавливают и в квартирах, и в заводских цехах. Однако данный вариант отопления не способен быстро обогреть помещение до необходимой температуры.

Водяное отопление также невозможно использовать для создания участков, где необходим интенсивный прогрев. Такие локальные участки часто нужны на предприятиях, выполняющих технические работы, при которых требуется быстро высушить какие-то детали.

В этих случаях оптимальным способом становится использование водяных тепловентиляторов, комбинирующих в своем устройстве одновременно две системы отопления — водяную и воздушную.

Наиболее часто водяные тепловентиляторы используют:

• для равномерного обогрева больших помещений, где сложно поддерживать комфортную температуру обычными радиаторами;
• для быстрого прогрева помещений промышленного назначения, где производится сушка частей автомобиля или ковров;
• при необходимости понижения влажности в помещениях цокольных этажей;
• для повышения температуры воздуха в гаражах, подключенных к центральному отоплению.
• Эксплуатация водяных тепловентиляторов имеет определенные сложности, связанные с необходимостью наличия в помещении горячего водоснабжения. Однако их экономичность компенсирует некоторые неудобства подключения.

Поскольку производители изготовляют водяные тепловентиляторы не только для промышленности, предлагая потребителям широкий диапазон мощностей, то данные приборы обогрева охотно используют и в домашних условиях.

Популярные модели

Водяные тепловентиляторы изготавливают многие производители. Наибольшим спросом у российских потребителей пользуется продукция

компании Тепломаш, разработавшая линейку моделей КЭВ, тепловой мощностью 3 — 120 кВт.

Не меньшим спросом на российском рынке пользуется продукция польских производителей теплового оборудования, представленная компанией Volcano.

Они изготовляют различное оборудование для обогрева помещений, в том числе и водяные тепловентиляторы. Компания поставляет в Россию несколько серий тепловентиляторов, имеющих различную тепловую мощность.

Если сравнить модели водяных тепловентиляторов данных компаний, выбрав сходные по тепловой мощности, то получим следующие результаты (см. таблицу 1.)

Таблица 1.Технические характеристики водяных тепловентиляторов

Модель водного тепловентилятора	Тепломаш КЭВ 25Т3 W2	Volcano V25
Мощность	3,1-7,6 кВт	3-20 кВт
Установка в помещениях площадью:	31-76 м2	80-200 м2
Расход воздуха	600-1200 м3/ч	4000 3/ч
Установка	настенный	настенный
Пульт ДУ	есть	есть

Как отремонтировать тепловентилятор?

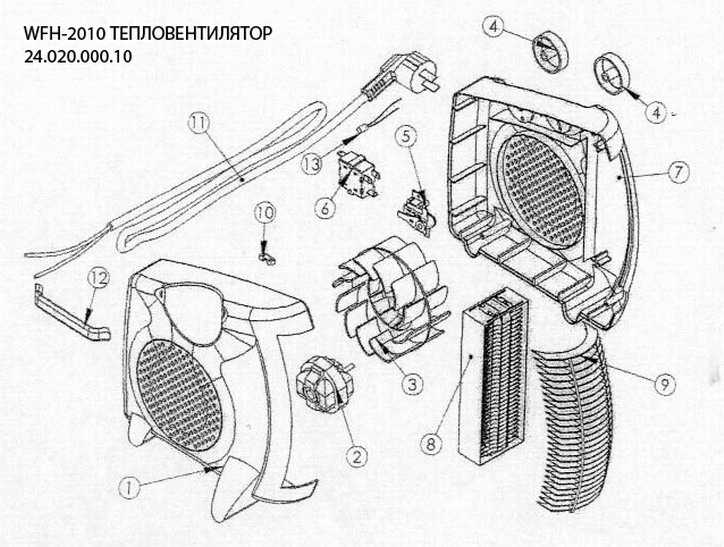

При необходимости ремонта электрической части водяного тепловентилятора обычно особых сложностей не возникает. Чаще всего причинами неисправностей становится потеря контакта в одной из частей электрической цепи. Такое повреждение способен исправить любой человек, обладающий достаточными знаниями в области электротехники.

В инструкцию по эксплуатации водяного тепловентилятора обязательно включена схема его подключения. В зависимости от модели, подключение может быть однофазным или трехфазным. С помощью тестера следует проверить по схеме все участки цепи, включая контакты в каждом положении.

Схема однофазного подключения водяного тепловентилятора приведена ниже.

При необходимости контакты следует зачистить и отрегулировать. При обнаружении неисправности вентилятора, служащего для нагнетания воздуха, его следует заменить аналогичным устройством.

Внимание! Все работы по проверке состояния электрической цепи водяного тепловентилятора можно выполнять только после полного его отключения от электросети.

В водяных тепловентиляторах может возникнуть еще одна неисправность, связанная с состоянием теплообменника. Чаще всего в нем появляется течь из-за несоблюдения условий его эксплуатации. В некоторых случаях работоспособность устройства можно восстановить, но выполнить такую работу смогут только специалисты.

Первоначально необходимо точно определить места повреждения теплообменника. Для этого выполняется его опрессовка. Чаще всего течь обнаруживается в калачах, медных полукольцах, соединяющих между собой трубки змеевика. Их либо запаивают, либо меняют на новые детали. После окончания ремонта теплообменник вновь опрессовывают и устанавливают на место.

Водяной тепловентилятор своими руками

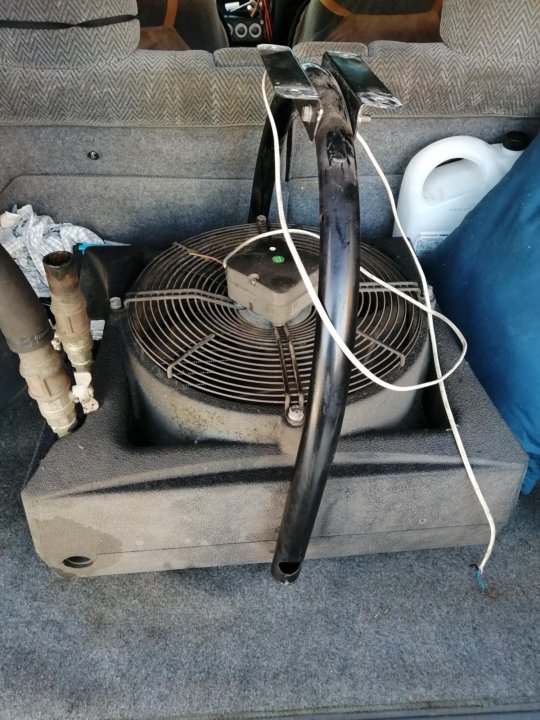

Некоторые умельцы изготовляют водяные тепловентиляторы небольшой мощности самостоятельно. Основной трудностью при сборке самодельного устройства становится изготовление змеевика (теплообменника).

Для него используется медная трубка диаметром не менее ½ дюйма. Её заполняют песком и выгибают в необходимой конфигурации.

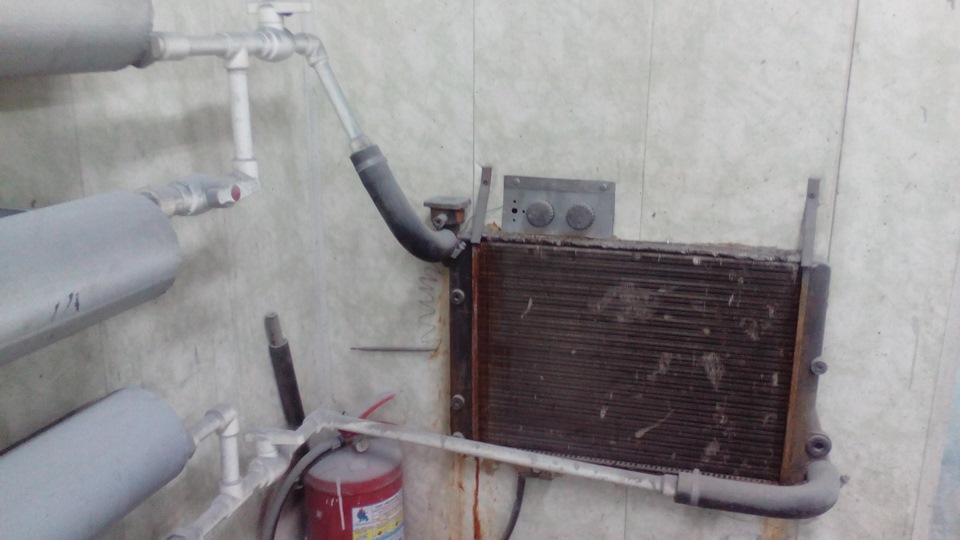

Однако существует и более простой способ — теплообменником может стать автомобильный радиатор. К нему добавляется канальный вентилятор на 220 В, закрепленный на пружинах, гасящих вибрацию.

Все детали собираются в корпус, изготовленный из нержавейки, и фланцевыми соединениями устройство подсоединяется к отопительной системе.

Отзывы о водяных тепловентиляторах

Сергей, г. Челябинск:

«Установил Volcano mini на автомойке. Выбирал агрегат по надежности и долговечности. Тепловентилятор работает уже больше года. Корпус выглядит как новый, качество материала замечательное. Работает достаточно тихо, быстро нагревает бокс. Приобретением доволен».

Валентин, г. Калининград:

«Для обогрева супермаркета приобрели водяные тепловентиляторы от Тепломаша. При постоянной работе хорошо поддерживает комфортный климат в помещении. Весь крепеж был в комплекте, поэтому трудностей с монтажом не было».

Антон, г. Мичуринск:

«Мне повезло, что у меня гараж находится в комплексе, подключенном к отоплению. Только вот помещение просторное и зимой прохладно. Мне посоветовали подключить к батарее самодельный водяной тепловентилятор. Включаю его сразу, как только прихожу в гараж. Через полчаса чувствую себя комфортно».

Как сделать электрическое отопление для гаража

Строй-Фрост » Обустройство гаража » Отопление для гаража электрическое – самый экономный способ

Отопление для гаража электрическое используется очень широко, благодаря простоте и безопасности. Но для гаража подойдёт не любой вариант обогрева. В предыдущей нашей статье – отопление гаража электричеством, самый экономный способ – мы выяснили, что:

• масляный обогреватель – слишком неэкономный ;
• тёплый пол нужно использовать очень осторожно;
• котёл – экономно, но требует больших первоначальных.

Если вы собираетесь лежать на полу под машиной, тёплый пол в гараже, обеспечивающий прямую теплопередачу, будет оптимальным вариантом.

Батареи и масляный обогреватель обогревают гараж за счёт конвекции. Сначала нагревается воздух, а только потом – стены. Так как тёплый воздух поднимается вверх, то прогреется сначала верхняя часть гаража. Если отопление постоянное – это не имеет особого значения. Ведь рано или поздно гараж прогреется полностью.

Прогревать непосредственно стены гаража позволяет тепловое излучение от инфракрасных обогревателей.

Выбор варианта обогрева зависит от того, как вы эксплуатируете гараж.

Если отопление для гаража электрическое с помощью конвекции вас устраивает, но вы не хотите вкладывать большие деньги в покупку котла и установку батарей, есть более дешевый вариант – конвектор.

Он будет потреблять больше электроэнергии, чем котёл, но это компенсируется намного меньшей ценой и простотой установки.

Если же гараж нужно отапливать лишь от случая к случаю, последовательность прогрева снизу вверх будет самой нерациональной. Работа в гараже в основном «приземлённая, от прогретого потолка толку мало, особенно если гараж большой и высокий.

Тепловентилятор – дешево, быстро и эффективно

Тепловентилятор важно правильно установить

Тепловентилятор позволяет направить поток тёплого воздуха именно туда, куда вам нужно: на мокрый автомобиль, под него, на рабочий стол или верстак… Вы сможете обеспечить комфортные условия в ограниченной рабочей зоне задолго до того, как прогреется весь гараж.

Равномерно прогреть весь гараж тепловентилятор тоже позволяет довольно быстро, так как обеспечивает активную циркуляцию воздуха внутри помещения.

Тепловентилятор сушит воздух, это считается его недостатком. Но если стены гаража запотели, что случается весной и осенью, или вы хотите просушить автомобиль в дождливую погоду – то этот недостаток тепловентилятора превратится в преимущество.

Тепловентилятор:

• отличается очень доступной ценой;
• лёгок и компактен, его всегда можно переместить в нужное место;
• практически сразу может создать комфортные условия в рабочей зоне;
• быстро прогревает помещение.

Недостатки тепловентилятора тоже есть. Это довольно высокий уровень шума и наличие раскалённого ТЭНа (спирали). ТЭН не только сушит воздух, при контакте в ним частички пыли сгорают. Результат – неприятный запах в помещении, но это критично только при постоянном использовании тепловентилятора.

Таким образом, если вам нужно отопление для гаража электрическое, которое позволит легко, экономно и быстро прогревать гараж от случая к случаю – тепловентилятор будет просто незаменим.

Отопление для гаража электрическое, универсальный вариант – инфракрасный обогреватель

В инфракрасном обогревателе тоже используется раскалённая спираль, но он не сушит воздух и абсолютно бесшумен. В первую очередь стоит обратить внимание на следующие его преимущества:

• экономичность;
• простота;
• долговечность;
• безвредность для человека.

Так как перенос тепла производится с помощью излучения, эффективность прибора резко уменьшается с увеличением расстояния до нагревательного элемента. Один инфракрасный обогреватель не сможет равномерно прогреть гараж, придётся использовать несколько. Но если вам нужно создать комфортные условия в небольшой рабочей зоне – ИК обогреватель сделает это довольно быстро.

Пример правильной установки ИК обогревателя

Главный недостаток ИК обогревателя – сильно нагревающийся корпус, поэтому очень важно, чтобы он не соприкасался с легко воспламеняющимися предметами. Кроме того, о него можно обжечься.

Вообще, инфракрасный обогреватель хорошо подходит для использования в гараже, причём не только время от времени, но и постоянно. Если вы подыскиваете отопление для гаража электрическое, стоит серьёзно рассмотреть этот вариант.

Общие рекомендации

Необязательно ограничивать себя одним нагревательным прибором. Вполне возможно, что наилучший эффект вам даст, например, комбинация тепловентилятора и инфракрасного обогревателя.

Кроме того, постарайтесь использовать нагревательные приборы с регулируемой мощностью и датчиком температуры. Это сделает их эксплуатацию не только экономнее, но и безопаснее.

Таймер – тоже очень удобная вещь, если вы прогреваете гараж по расписанию.

Выбирая электроприборы, учитывайте мощность, которую может выдержать проводка в гараже.

тепловентилятор, конвектор, инфракрасный обогреватель или «теплый пол», требования к электрическим приборам

Отопление в гараже от электричества считается одним из самых удобных и безопасных способов обогрева.

Конденсат постепенно разрушает металлические части вашей машины. Благодаря отоплению можно предотвратить образование влаги.

Содержание

• Отопление гаража электричеством самый экономный способ
• org/ListItem»> Тепловентилятор
• Конвектор
• Инфракрасный обогреватель
• Система «теплый пол»
• Основные требования к электропроводке
• Полезное видео

Тем самым, продлевается срок эксплуатации автомобиля.

Какой же обогреватель дешевле и надежнее? Этот вопрос затрагивает интересы многих автолюбителей.

Отопление гаража электричеством самый экономный способ

Тепловентилятор

Почему именно тепловентилятор стал так популярен среди владельцев гаражей? Можно выделить несколько преимуществ этого прибора:

1. Устройство занимает мало места. Его легко перенести и установить в нужном для хозяина месте.
2. Нагрев помещения происходит очень быстро.
3. Прибор удобен в эксплуатации. В любой момент можно изменить интенсивность обогрева. Для этого существует переключатель скоростей.
4. Низкая стоимость – еще одно преимущество этого способа обогрева.
5. При достижении установленной температуры нагрева тепловентилятор автоматически отключается.

В качестве теплообменника в этом приборе выступают ТЭНы. В процессе работы вентилятор прогоняет воздух через нагретые ТЭНы.

К

недостаткам данного способа отопления можно отнести следующие особенности:

1. Прибор сушит воздух. Из-за этого его нельзя применять длительное время.
2. В элементы нагрева тепловентилятора периодически попадают частицы пыли. В процессе нагрева они сгорают. В результате образуется неприятный запах.
3. Повышенный уровень шума.

Конвектор

С точки зрения равномерности прогрева отопление конвектором более эффективно. Однако обогрев с помощью конвектора стоит дороже. Конструкция прибора состоит из защищенного корпуса. Это позволяет использовать его в помещениях с повышенной влажностью.

Производители выпускают конвекторы в 2 исполнениях:

• для монтажа непосредственно на стене;
• для установки на полу.

При покупке обязательно учитывайте уровень мощности прибора.

Достоинства конвектора:

1. Работает в автоматическом режиме. Существует 5 режимов обогрева помещения. Достигнув указанной температуры, нагрев останавливается.
2. Удобство монтажа и эксплуатации.
3. Устройство отличается надежностью и долговечностью.
4. Безопасность.

Недостатки конвектора:

• стоит дороже, чем другие типы обогревателей;
• потребляет достаточно много электроэнергии;
• процесс прогрева помещения происходит дольше, чем при использовании тепловентиляторов. Для достижения оптимальной температуры придется ждать около 30 минут.

Инфракрасный обогреватель

Экономное отопление гаража электричеством можно осуществлять с помощью инфракрасного обогревателя. Нагрев поверхностей предметов происходит за счет лучей, испускаемых устройством. Однако такой способ не обеспечивает равномерность обогрева гаража.

Часть помещения останется холодной. Комфортно будет только в месте установки обогревателя. Хотя большинство автолюбителей не видят смысла отапливать все помещение. Им достаточно обогреть место, в котором они работают.

Количество модификаций инфракрасных обогревателей, выпускаемых производителями, просто огромно. Есть устройства, которые можно монтировать на потолок или стену.

При покупке прибора обратите внимание на потолочный вариант. За тоже время он способен нагреть большее число предметов в помещении гаража. При желании такую модель обогревателя можно использовать на улице. Для этого нужно только направить его на место проведения ремонта. Инфракрасные лучи не представляют никакой опасности.

Владельцы инфракрасных обогревателей отмечают то, что устройство:

1. Экономно расходует электроэнергию.
2. Отапливает гараж любой площади. Причем его можно использовать как внутри, так и на улице.
3. Прибор не требует много времени для его освоения.
4. Устройство не только надежно, но и безопасно.

Недостатки инфракрасного обогревателя:

1. Для человека этот вид отопления не представляет никакой опасности. Но этого нельзя сказать об автомобиле. Действие этого устройства повреждает лакокрасочное покрытие. Поэтому не стоит его устанавливать над машиной.
2. В процессе работы происходит сильный нагрев корпуса. Такой обогреватель нельзя оставлять без присмотра.

Система «теплый пол»

Преимущество системы «теплый пол» заключается в равномерном прогреве гаража по всей площади. Причем комфортная температура может быть достигнута за короткий срок. Это позволяет владельцу гаража экономить электроэнергию.

Перед монтажом системы нужно учесть несколько моментов:

• продумайте схему укладки кабеля;
• место подключения теплого пола к электросети;
• расположение датчика и терморегулятора.

Для начала подготавливаем пол для укладки кабеля. Поверхность пола выравниваем и укрываем теплоизолятором. После этого формируем слой цементной стяжки. Ее толщина должна быть не меньше 1 см.

Затем приступаем к раскладке электрического кабеля. Чтобы закрепить его к подготовленному покрытию воспользуемся специальной сеткой или монтажной лентой. Учтите, что теплоизоляционный слой не обладает высокой прочностью. Существует вероятность вдавливания кабеля в покрытие. Из-за этого может произойти перегрев системы. Лучше использовать ячеистую сетку, а не монтажную ленту.

Важно выдерживать шаг при укладке сетки, чтобы избежать перехлеста. Обустраивая теплый пол в гараже лучше всего использовать двужильный кабель. У него более низкий уровень электромагнитного фона. Кроме того, его удобнее эксплуатировать.

Для проверки исправности нагревательного элемента нужно измерить сопротивление его изоляции.

Установка термостата позволит вам сэкономить на отоплении гаража. В продаже можно увидеть 2 типа этих устройств:

1. С воздушным датчиком, установленным над полом. Причем он должен находиться на высоте не меньше 160 см от уровня пола.
2. С датчиком, который смонтирован непосредственно в полу. Для защиты устройства от механических повреждений используется гофрированная труба с заглушкой.

На последнем этапе работ выводим концы кабеля к терморегулятору. После этого заливаем систему раствором.

Существует еще один вид теплого пола — водяной. Подробнее о нем читайте в статье.

Основные требования к электропроводке

Существуют определенные требования, касающиеся электропроводки в гаражах. Так для капитального гаража используют проводку закрытого типа.

При укладке проводов вдоль стен их нужно обязательно изолировать.

Сделать это можно с помощью коробов, изготовленных из металла или пластика.

Открытая проводка подойдет для металлических гаражей.

Для прокладывания открытой проводки подготовьте плоские провода. К ним относятся АППВ, ППВ, АППР.

На стене они крепятся с помощью металлических скоб.

Сверху проводов накладываются изоляционные короба. Их нужно прикрутить шурупами. Оптимальное расстояние между скобами около 0,5 м.

Зачистите концы проводов. Теперь их можно присоединить к клеммам розеток.

При выборе проводов учтите несколько важных моментов:

1. Рассчитайте сечение кабеля с учетом мощности приборов, которые будут работать в гараже. Теперь умножьте общую величину мощности на 1,2. После этого выберите подходящее значение сечения кабеля.
2. Ни в коем случае не используйте провода с алюминиевыми жилами, так как они часто подвергаются механическим повреждениям.
3. Покупать кабель лучше с запасом. Длина проводов при соединении с розетками и щитками должна быть больше расчетной величины на 10-15 см.
4. Подумайте о количестве розеток в гараже. В любом случае нужно установить не меньше 2 штук. Одна из розеток нужна для подключения электроприбора, а вторая для удлинителя.
5. Необходимо предусмотреть выключатели для смотровой ямы и главного освещения помещения гаража.

Читайте о том, как сделать в гараже стеллажи, полки, верстак и подъемник для автомобиля.

Полезное видео

Лучшие обогреватели для гаража, которые вы можете купить в 2022 году

Скромный гараж предназначен не только для парковки автомобиля под навесом: это также отличное рабочее место для самостоятельной сборки. Однако с приходом осени — и особенно зимой — вы можете быть уверены, что температура резко упадет, что сделает окружающую среду слишком холодной и враждебной для какой-либо работы.

Но есть решение, которое приходит в виде специального обогревателя для гаража. И нет, мы не говорим о стандартных переносных домашних обогревателях, таких как маслонаполненные радиаторы и маленькие вентиляторы. Они не окажут никакого влияния на окружающую среду, даже если оставить их включенными 24/7. Это связано с тем, что большинство гаражей не предназначены для полной изоляции. Стены у них обычно тоньше, а двери сделаны из тонкого металла, неудобно передающего холод снаружи внутрь.

В этом руководстве мы рассматриваем электрические гаражные обогреватели с вентиляторами, поскольку они являются лучшим вариантом для кратковременного использования и могут направлять тепло туда, где оно необходимо. Просто поместите обогреватель в нескольких метрах от того места, где вы работаете, и ваши ноги, руки и лицо останутся теплыми, пока вы возитесь со своим классическим автомобилем, ремонтируете мотоцикл или строите клетку для кролика — и все это без лишних усилий. счет за электроэнергию.

ЧИТАТЬ СЛЕДУЮЩИЙ: Лучший обогреватель для террасы

---

Лучшие обогреватели для гаража: обзор

• Лучший надежный обогреватель | £65 | Тепловентилятор Dimplex Rugged мощностью 3 кВт
• Самый энергоэффективный | £38 | Draper 63858 Электрический обогреватель PTC
• Лучший бюджетный вариант | £30 | Benross 42440

---

Как выбрать лучший обогреватель для гаража

Большинство электрических обогревателей для гаража имеют вентилятор. Они легко являются наиболее эффективным средством быстрого обогрева непосредственной области, поскольку тепло, которое они производят, происходит мгновенно. Тем не менее, большинство из них необходимо размещать довольно близко к вашему рабочему месту, потому что они не предназначены для обогрева всего гаража в середине зимы, если их не оставить на несколько часов.

Большинство электронагревателей потребляют много энергии, поэтому их следует подключать непосредственно к настенной розетке. Однако некоторые из них оснащены короткими кабелями длиной от одного до двух метров, поэтому вам может понадобиться удлинитель, если ваше рабочее место находится за пределами досягаемости розетки. Однако имейте в виду, что не все удлинители одинаковы, поэтому, если у вас нет другого выбора, обязательно используйте удлинитель с защитой от УЗО и рассчитанный на 13 ампер. При использовании рулона кабеля разматывайте весь кабель, чтобы избежать его быстрого перегрева.

Большинство электриков не советуют использовать какой-либо удлинитель с гаражным обогревателем, но если вам это действительно необходимо, по крайней мере, убедитесь, что у вас правильный тип, и никогда не оставляйте обогреватель включенным в ваше отсутствие.

Как насчет пропановых или дизельных обогревателей?

На рынке представлено множество гаражных обогревателей, работающих на пропане и дизельном топливе, но в основном они предназначены для коммерческого и промышленного использования, и их следует рассматривать только для бытового использования в хорошо проветриваемых помещениях. Это потому, что они поглощают ценный кислород и заменяют его опасным угарным газом. Следовательно, если вы рассматриваете пропановую или дизельную модель, вдвойне убедитесь, что в помещении достаточно вентиляции, и, если возможно, разместите устройство снаружи и используйте шланг для подачи тепла в гараж через частично открытую дверь или окно.

ПРОЧИТАЙТЕ СЛЕДУЮЩУЮ: Наши любимые беспроводные системы сигнализации

1. Прочный тепловентилятор Dimplex мощностью 3 кВт: лучший защищенный нагреватель

Цена: 65 фунтов стерлингов | Купить прямо сейчас в Argos

Если вы ищете прочный маленький нагреватель, созданный для того, чтобы им злоупотребляли, взгляните на этого щекотливого титана. Имея высоту всего 24,8 см и вес 2,3 кг, Dimplex мощностью 3 кВт является одной из самых маленьких моделей в этом руководстве, но выделяет больше тепла, чем многие его конкуренты. Покрытый прочным пластиком с усиленными углами, Dimplex имеет два режима нагрева (1,5 кВт и 3 кВт), ручку управления скоростью вентилятора и простую функцию вентилятора для более теплых дней. Он также поставляется с термостатом и защитным выключателем наклона, который отключает нагрев, если его случайно опрокинули. Однако его нельзя наклонить, поэтому вам может потребоваться поставить его на ящик или верстак, если вы хотите почувствовать тепло верхней части тела.

Пользователи очень высоко оценивают эту модель за ее мгновенную теплоотдачу и способность прогревать относительно большую площадь примерно за десять минут. Конечно, он вызывает больше жажды, чем большинство керамических моделей — согласно некоторым источникам, его запуск стоит около 40 пенсов в час — но пока вы не оставите его включенным на несколько часов подряд, он не добавит слишком много к вашему и без того небу. -высокий счет леччи.

Основные характеристики – Тип: Тепловентилятор; Настройки нагрева: 2; Мощность: 3 кВт

Купить в Argos

---

2. Полотно 63858 Электрический обогреватель PTC 2000 Вт: лучший по энергоэффективности

Цена: 38 фунтов стерлингов | Купить на Amazon

Этот небольшой керамический тепловентилятор от Draper Tools имеет мощность 2,8 кВт. Это не так уж и плохо для устройства высотой всего 33 см. Это идеальная модель для использования в гараже, сарае или даже дома — если вас не смущает ее промышленный вид. Кроме того, он поставляется с трубчатой ​​подставкой с регулировкой угла наклона, поэтому вы можете направить его вверх, если он стоит на полу.

Это керамический нагреватель, поэтому вы можете рассчитывать на очень хорошую энергоэффективность. Нет, он не нагреет весь гараж, если он не будет хорошо утеплен — он предназначен для закрытых помещений площадью до 35 квадратных метров, — но он определенно будет согревать тело, если находится рядом.

Основные характеристики – Тип: Керамический тепловентилятор; Настройки нагрева: 2; Мощность: 2,8 кВт

Полотно 63858 Электрический обогреватель PTC (2,8 кВт)

Купить

---

3. Erbauer BGP2108-25-1: Лучший экономичный обогреватель

Цена: £35 | Купить у Screwfix

Эта недорогая модель с положительным температурным коэффициентом (PTC) состоит из нескольких керамических нагревательных дисков, которые быстро нагреваются и обеспечивают высокое соотношение тепла к размеру при очень низком энергопотреблении. Он также обеспечивает две настройки нагрева и функцию только вентилятора для более теплого времени.

Erbauer имеет высоту всего 31 см и ширину 27,5 см, поэтому это хороший вариант для небольших гаражей и использования в непосредственной близости. Этот маленький обогреватель мощностью 2500 Вт излучает много тепла для своего размера. У него также есть регулируемый термостат, хотя, скорее всего, он редко срабатывает, если обогреватель используется в большом гараже или в середине зимы, когда температура находится в минусовой области. В конце концов, столько тепла может излучать модель такого размера. Тем не менее, для использования в ближнем бою Erbauer — отличная сделка.

Основные характеристики – Тип: Керамический тепловентилятор; Настройки нагрева: 2; Мощность: 2,5 кВт

Купить у Screwfix

---

4. Коммерческий тепловентилятор Dimplex CFS30E 3 кВт с Bluetooth: Лучший по универсальной эффективности

Цена: 271 £ | Купить сейчас в Electric Point

Если вы проводите много времени в гараже и ищете высокоэффективный потолочный или настенный тепловентилятор, то Dimplex CFS30E — это то, что вам нужно. Да, он стоит дороже, чем большинство портативных моделей, и вам нужно будет нанять электрика для его установки, но вы быстро оцените свою покупку, когда включите его.

При мощности 3 кВт эта модель в кратчайшие сроки нагреет один гараж до жаркой температуры. Более того, он оснащен семидневным таймером и контролем температуры с пультом дистанционного управления Bluetooth. Это отличный вариант для тех, кто ежедневно работает в своем гараже, так как вы можете установить семидневный таймер и даже предварительно прогреть пространство с помощью технологии Adaptive Start. Просто не забудьте отменить таймер, если вы находитесь вдали от дома в течение дня или более. Он также поставляется с двумя режимами нагрева и опцией вентилятора для летних месяцев.

В пантеоне обогревателей для гаража такая модель лучше некуда. А если вы считаете, что 3 кВт недостаточно: доступна версия на 6 кВт.

Основные характеристики – Тип: Настенный/потолочный тепловентилятор; Настройки нагрева: Несколько; Мощность: 3 кВт

Купить в Electric Point

---

5.

Benross 42440 Промышленный тепловентилятор мощностью 2000 Вт: лучшее решение для бюджетного обогрева

Цена: £30 | Купить сейчас на Amazon

Для использования в непосредственной близости в гаражах, сараях и студиях, бюджетный по цене 2 кВт Benross получил высокую оценку на Amazon за его прочную, цельнометаллическую конструкцию и двойные регуляторы нагрева, которые настолько просты, что даже собака могла ими пользоваться. Правда, это не самый красивый обогреватель, но он хорошо спроектирован для выполнения поставленной задачи и даже оснащен прочной ручкой для удобства маневрирования.

Покупать этот обогреватель высотой 24 см для обогрева гаража на две машины неразумно, так как он якобы предназначен для обогрева пространства непосредственно вокруг него. Тем не менее, большинство пользователей оценивают его способность согревать их с расстояния в несколько метров, даже несмотря на то, что метровый кабель ужасно короткий.

Основные характеристики – Тип: Тепловентилятор; Настройки нагрева: 2; Мощность: 2 кВт

Benross 42440 Промышленный тепловентилятор 2000 Вт / Регулируемое термостатическое управление / Режим охлаждения воздуха / Двойная защита от перегрева / Портативный с ручкой для переноски / Низкий уровень шума Поделись, пожалуйста!

• Фейсбук
• Твиттер

*Это сообщение может содержать партнерские ссылки, что означает, что я могу получать комиссионные, если вы решите совершить покупку по предоставленным мной ссылкам (без дополнительной оплаты для вас). Как партнер Amazon, я зарабатываю на соответствующих покупках. Пожалуйста, прочтите мой отказ от ответственности для получения дополнительной информации.

Гараж — одно из любимых мест разнорабочих. С простым бетонным полом и незавершенными стенами это отличное место для работы над грязными или грязными проектами. К сожалению, голый пол, недостроенные стены и отсутствие системы вентиляции и кондиционирования приводят к тому, что зимой в гараже может быть холодно. Если вы хотите проводить время, работая в своем гараже в зимнюю погоду, вам нужно сделать что-то, чтобы сделать пространство более комфортным.

Как дешево обогреть гараж? Отопление вашего гаража не должно быть дорогим или сложным. Вот что вам нужно сделать, чтобы повысить температуру и превратить гараж в прекрасное место для работы даже зимой:

• Знайте, сколько тепла вам нужно
• Сначала утеплите
• Выберите источник тепла – электричество, газ или дрова

Содержание

Знайте, сколько тепла вам нужно

Начните с определения размера обогревателя, который вам нужен. Если вы установите слишком большой обогреватель, вы зря потратите деньги. Если вы установите обогреватель слишком маленького размера, он будет работать постоянно, и вам все равно будет некомфортно. Начните с расчета квадратных метров. Это просто длина, умноженная на ширину вашего гаража.

Чтобы рассчитать, сколько БТЕ  (БТЕ — это единица измерения. Выходная мощность БТЕ показывает, сколько тепла вырабатывает данное устройство), необходимое для теплоизолированного гаража, разделите площадь в квадратных футах на 200, а затем умножьте на 6000.

Для неизолированного здания также разделите площадь в квадратных футах на 200, а затем умножьте это число на 9000. Вычисление БТЕ позволит вам узнать, какой размер обогревателя купить.

Если площадь вашего гаража составляет 400 квадратных футов, вы получите 18 000 БТЕ за гараж без изоляции.

Запечатайте его

Один из самых экономичных способов сохранить тепло в гараже — утеплить его. Изоляция поможет вам сохранить теплый воздух и удержать холод.

Начните с герметизации дверей и окон. Добавьте теплоизоляцию к стенам и потолку, чтобы ваш гараж всегда оставался теплым.

Обязательно утеплите дверь гаража и убедитесь, что она плотно прилегает к полу.

Добавление теплоизоляции в ваш гараж уменьшает размер необходимого вам обогревателя примерно на одну треть. Шляпа T снижает как первоначальные, так и текущие расходы на эксплуатацию обогревателя. Самое замечательное в изоляции то, что после ее установки она работает бесплатно.

Существует множество вариантов установки изоляции. Если в вашем здании открытые стены, вы можете повесить стекловолокно или покрыть стены и потолок монтажной пеной.

Если стены герметизированы, вы все равно можете пробить небольшие отверстия и набрызгать пену или целлюлозную изоляцию в полости. Не забудьте утеплить потолок или крышу – тепло уходит из зданий, поднимаясь вверх.

Обязательно ознакомьтесь с моей статьей об утеплении гаражей, чтобы узнать больше.

Варианты обогрева

Когда дело доходит до производства тепла, есть три основных варианта: электричество, газ и дрова. У каждого есть преимущества и недостатки. Перед установкой нагревателя следует учитывать такие факторы, как простота установки, текущие расходы на эксплуатацию и требования к разрешениям.

Электрические обогреватели проще всего установить и безопасно, но они самые дорогие в эксплуатации. Газовые обогреватели дешевы в эксплуатации, но могут потребовать профессиональной установки. Они также могут быть потенциально небезопасными. Дровяные печи могут быть недорогими в эксплуатации, если у вас есть постоянный запас дров, но также может потребоваться профессиональная установка.

Электрические обогреватели

Электрические обогреватели варьируются от небольших съемных обогревателей до разделенных систем отопления без воздуховодов. Эти системы работают чисто и не представляют угрозы безопасности. Одним из недостатков, присущих большинству электрических систем, является вентилятор. Обдув помещения воздухом может привести к оседанию частиц пыли на поверхности, которую вы чистите.

Наиболее простой электрической системой является обогреватель. Эти маленькие нагреватели подключаются к стене и откачивают тепло. Они дешевы и просты в установке, но большинство из них маленькие. Получить достаточное количество тепла для полного гаража от крошечного обогревателя сложно.

Еще один хороший выбор — инфракрасный электрический обогреватель. Эти обогреватели крепятся к стене или потолку вашего гаража и освещают гараж инфракрасными лучами. В этих обогревателях чувствуешь себя как на улице в теплый летний день. Еще одним преимуществом инфракрасных электрических обогревателей является то, что они являются одними из самых дешевых в эксплуатации электрических обогревателей.

Лидером в линейке электронагревателей является сплит-нагреватель без воздуховодов. Они состоят из двух частей: внутренней системы обработки воздуха и внешнего компрессора/теплового насоса. Сплит-обогреватели без воздуховодов сохранят тепло в вашем гараже. Они также являются самыми дорогими электронагревателями и обычно требуют профессиональной установки. Они отлично греют, но не проходят тест на дешевизну.

Профессиональный совет : убедитесь, что ваш обогреватель не находится рядом с горючими материалами. Держите деревянные покрытия, топливо, растворители и другие предметы как можно дальше от источника тепла.

Газовые обогреватели

Самыми дешевыми в эксплуатации обогревателями являются газовые обогреватели. Они могут питаться от линий природного газа, которые питают ваш дом, или от отдельных баллонов с пропаном. Газовое отопление намного дешевле электричества, а устройства, как правило, дешевле, чем электрические обогреватели аналогичного размера.

При сжигании газа могут образовываться вредные побочные продукты, такие как окись углерода. Этот газ прозрачен, не имеет запаха и ядовит. При установке газового нагревателя убедитесь, что он имеет достаточную вентиляцию.

Если вы не уверены, наймите профессионала – это буквально вопрос жизни и смерти.

Самыми дешевыми газовыми обогревателями являются лучистые обогреватели, работающие на пропане. Эти нагреватели сжигают пропан для создания инфракрасного тепла. Они излучают тепло, как инфракрасный электрический обогреватель.

Имеются внутренние пропановые обогреватели; убедитесь, что вы прочитали мелкий шрифт, чтобы настроить его безопасно.

Еще одним прекрасным выбором является пропановый обогреватель с принудительной подачей воздуха. Эти обогреватели сжигают пропан для нагрева воздуха, а затем используют вентилятор, чтобы вытолкнуть воздух в комнату. Они дешевы и просты в эксплуатации, но могут быть шумными.

Пропановые нагреватели с принудительной подачей воздуха также выдувают пыль, что может затруднить отделку древесины . Для этих обогревателей может потребоваться профессиональная установка, чтобы гарантировать надлежащее удаление паров; установка может быть дорогой.

Совет профессионала : если вы устанавливаете газовый обогреватель, потратьте еще двадцать баксов на детектор угарного газа. Это устройство может предупредить вас о потенциально смертельной ситуации до того, как вам причинят какой-либо вред. Это дешевая страховка, которая может спасти вам жизнь.

Горящая древесина

Самый древний источник тепла — это горящая древесина. Люди использовали дрова, чтобы согреться, со времен пещерных людей. Дровяные печи хорошо работают, если у вас есть источник древесины, но они могут стать дорогими, если вам нужно покупать дрова для разжигания огня.

Перед установкой дровяной печи обязательно ознакомьтесь с местными правилами. В некоторых местах они ограничены, или в вашем городе могут потребоваться разрешения на установку печи.

Дровяные печи бывают разных цен. Самый дешевый — это просто комплект, позволяющий превратить стальную бочку в печку. Самые дорогие модели стоят столько же, сколько подержанный автомобиль.

Самым большим недостатком дровяных печей является управление. В отличие от электрических или газовых обогревателей, оснащенных термостатом, у дровяных печей нет выключателя.

В гараже становится холодно, когда вас нет рядом, чтобы разжечь огонь, а в комнате может стать неприятно жарко, если огонь будет слишком большим. Тем не менее, дровяные печи — единственный способ отопления, который потенциально может работать бесплатно.

Совет: Если вы устанавливаете дровяную печь, оставьте в здании как можно большую часть дымохода. Дымоход тоже является источником тепла; не тратьте тепло ради вида.

Какой обогреватель выбрать?

В конечном счете, отопление гаража дешево – это индивидуальное решение. Электрические обогреватели просты в установке, но дороже в эксплуатации. Газовые обогреватели требуют больше усилий для установки, но нагревают очень экономично.

Дровяные печи предлагают наименьший контроль температуры, но могут работать бесплатно. Гаражный обогреватель, который лучше всего подходит для вас, зависит от вашего уровня навыков, наличия топлива и количества тепла, необходимого вам для комфортного проживания.

Ресурсы

• https://www.newair.com/blogs/learn/infrared-heaters-pros-and-cons
• https://www.familyhandyman.com/garage/12-best-ways-to-heat-a-garage-in-the-winter/
• https://yourgarageguide.com/how-to-heat- свой-гараж-дешево/

Поделись, пожалуйста!

• Фейсбук
• Твиттер

пошаговая инструкция как сделать самодельный

Тепловентилятор — чрезвычайно удобное устройство: мобильное, простое в использовании, стойкое к поломкам, эффективное. Жилую комнату с помощью такого устройства можно обогреть всего за несколько минут.

Устроен настолько просто, что при желании можно сделать тепловентилятор самостоятельно. Часть материалов, необходимых для реализации такого проекта, можно найти даже среди всего хлама, скопившегося в гараже.

А как это сделать и что именно нужно — все это мы рассмотрим в нашей статье. Вот 4 инструкции по изготовлению различных тепловентиляторов из подручных материалов. Для наглядности материал будет дополнен подборками фото и видео-инструкциями по сборке различных вариантов устройства.

Содержание статьи:

• Принцип работы устройства
• Варианты самодельных ТЭНов
• Инструкция по сборке тепловентилятора
  • Вариант №1 — тепловентилятор из асбестоцементной трубы
  • Вариант №2 — тепловая пушка для больших помещений
  • Вариант №3 — Тепловентилятор от системного блока
  • Вариант №4 — Устройство водяного типа
• Выводы и полезное видео по теме

Принцип работы устройства

Бытовые тепловентиляторы представляют собой компактные устройства, которые можно легко установить практически в любом подходящем месте. Для работы устройства необходимо электричество: и для вентилятора, и для нагревательного элемента.

Такие устройства часто используются в квартирах и гаражах, и даже для обогрева мастерских, теплиц и других помещений. Все зависит от мощности устройства.

В любой модели тепловентилятора есть три компонента:

• вентилятор;
• нагревательный элемент;
• кузов.

Вентилятор прогоняет поток воздуха через корпус, спираль нагревает этот воздух, поток теплого воздуха распространяется по помещению.

Если устройство дополнить элементами автоматического управления, то можно будет установить допустимую температуру воздуха. Устройство будет включаться и выключаться без вмешательства человека, что позволит экономить электроэнергию.

Для изготовления самодельного тепловентилятора подойдет обычный бытовой вентилятор, размеры которого соответствуют корпусу устройства. Иногда корпус делают, ориентируясь на размер вентилятора

При эксплуатации тепловентилятора необходимо соблюдать правила безопасности. Не кладите предметы или материалы непосредственно на корпус тепловентилятора или слишком близко к защитной решетке.

Если устройство оснащено системой защиты от перегрева, оно просто выключится. Но если этот модуль не был установлен при сборке, устройство может перегреться, сломаться или даже загореться.

Самодельный тепловентилятор может быть практически любого подходящего размера и мощности. В качестве корпуса можно использовать отрезок асбестоцементной трубы, металлическую трубу, прокатанный лист металла и даже корпус от старого системного блока.

Обычно сначала подбирают вентилятор и изготавливают змеевик, а затем определяют тип корпуса устройства в зависимости от его наполнения.

Важнейшим моментом при создании этого отопительного прибора является безопасность: пожарная и электрическая.

Нагревательный змеевик в самодельных приборах чаще всего открытого типа, его просто скручивают из подходящего провода. Непосредственный контакт с нагретым змеевиком может вызвать пожары, ожоги и т.п.

Для самостоятельного изготовления тепловентилятора потребуются самые обычные инструменты, а также базовые знания по монтажу бытового электрооборудования

Поэтому спираль должна быть правильно закреплена внутри корпуса, а снаружи устройство должно быть закрыто надежной решеткой. Внимания также требует установка блока питания устройства.

Все контакты должны быть изолированы, обычно дно выполнено из материалов, не проводящих ток: резины, фанеры и т.п.

Фотогалерея

Фото

промышленный образец, устройство которого послужит шаблоном

Для сборки тепловентилятора потребуется двигатель, центробежный или осевой вентилятор, провода и корпус, комплектующие можно собрать из буквального хлама

На этапе подбора подходящего подручного инструмента следует сразу определиться с тип нагревательного элемента и способ его крепления

На фото типичный пример самодельной тепловой пушки. На основании платы 9 закреплен старый вентилятор от демонтированной системы вентиляции и резистор ПЭВ 50.0003

Осонова для изготовления тепловентилятора

Подручные средства при сборке устройства

Вольфрамовый змеевик для нагревателя

Нагреватель из старого резистора и вентилятора

Варианты самодельного ТЭНа

Прежде чем приступить к изготовлению самодельного вентилятора нагреватель, важно правильно подобрать нагревательный элемент для вашего устройства. Давайте рассмотрим, какие варианты подходят для этих целей.

В качестве такого обогревателя можно использовать:

9металлическая спираль 0016;
• ТЭН;
• Керамическое устройство.

Спираль, скатанную из проволоки, можно сделать самостоятельно без особых проблем. На этом преимущества металлических спиралей как утеплителей ограничиваются. При длительном использовании устройства в окружающем воздухе становится слишком мало влаги и кислорода.

Поэтому помещение придется часто проветривать, хорошо проветривать, а также позаботиться об увлажнении.

Обогреватель представляет собой металлическую трубу, содержащую внутри песок, который хорошо аккумулирует тепло, а затем постепенно отдает его воздушному потоку.

Нагревательные элементы не сушат воздух и не требуют кислорода, поэтому намного безопаснее спиралей. ТЭН для тепловентилятора можно снять со старого бытового прибора, например, с электроплиты.

Подробнее о видах ТЭНов для отопления и особенностях выбора подходящего варианта рекомендуем посмотреть .

ТЭН — один из вариантов нагревателя тепловентилятора — может выглядеть иначе. Считается эффективным и безопасным вариантом нагревательного элемента.

Керамические обогреватели — элементы сложные и дорогие, но чрезвычайно безопасные и эффективные. Представляют собой комплекс пластин с неровной поверхностью, похожей на соты.

Такие элементы не сильно нагреваются, эффект от их воздействия достигается за счет большой площади контакта нагревателей с воздухом.

Вероятность обжечься на керамическом нагревателе намного ниже, чем при использовании металлической спирали. А вот в самодельных устройствах чаще всего используются спирали, так как они просты и доступны.

Тепловентилятор Инструкция по сборке

Разобравшись в принципах устройства тепловентилятора и особенностях выбора соответствующего типа нагревательного элемента, можно из подручных материалов создать устройство, придать ему подходящую конфигурацию.

Вариант №1 — тепловентилятор из асбестоцементной трубы

Кусок асбестоцементной трубы — отличный вариант для создания тепловентилятора. Этот материал не проводит ток, что сделает устройство более безопасным. Подойдет труба диаметром около 15 см и толщиной стенки 10 см. Длина туловища должна быть примерно полметра.

Фотоподборка познакомит с одним из вариантов построения тепловентилятора на основе асбестовой трубы:

Фотогалерея

Фото

При изготовлении данного варианта тепловентилятора используются две асбестоцементные трубы разного использовались диаметры. Наружная большая труба служит корпусом и основанием для крепления компонентов устройства; на внутренней закреплен самодельный нагреватель из вольфрамовой спирали

В конструкции использован вентилятор, который когда-то стоял на старых водяных машинах. Там он охлаждал радиатор, в этом аппарате он будет дуть вольфрамовой спиралью, чтобы он охлаждал, но не сильно охлаждал

Внутренняя асбестоцементная труба самодельной тепловой пушки просверливается для закрепления на ней вольфрамовой проволоки, и к ней крепятся клеммы для подключения питания

К клеммам подключаются только отдельные провода большого сечения. Выведены параллельно вентилятору для предотвращения нагрева самого провода и вилки

Использование асбестовых труб разного диаметра

Самодельный вентилятор отопителя

Устройство нагревательного элемента

Силовой провод

Чтобы резать асбоцемент было легче, рекомендуется предварительно намочить место, где будет производиться рез, на два часа. Резать можно обычной ножовкой, но лучше подойдет болгарка с алмазной насадкой.

Процесс изготовления можно представить в виде следующих этапов:

1. Изготовление корпуса.
2. Изготовление нагревательной спирали.
3. Соединение спирали с электропроводом, проверка ее работы, установка характеристик.
4. Крепление спирали внутри корпуса.
5. Установка и подключение вентилятора.
6. Монтаж меконитовой пленки на кузов.
7. Крепление ручки, защитной решетки, элементов управления и др.

Для изготовления спирали потребуется около шести метров нихромовой проволоки диаметром 0,5 мм марки Х20Н80. Это распространенный материал, найти его не составит труда. Можно взять провод потолще, тогда мощность устройства будет выше.

Необходимо отрезать кусок провода, сопротивление которого 30 Ом. Номинальная мощность должна быть 1,6 кВт. Этот показатель можно изменить, изменив длину провода и/или его диаметр.

Проволочную спираль удобнее всего скручивать тисками и расположенным сверху хомутом. Затем этот элемент натягивается так, чтобы расстояние между витками было примерно в два раза больше диаметра проволоки.

Для проверки работы спирали ее концы соединяют с электрическим кабелем с помощью керамических блоков. Теперь нужно включить ТЭН в сеть, проверить его работу.

Спираль тепловентилятора должна быть распределена равномерно, без провисания, шаг между отдельными витками спирали должен быть сделан примерно в два раза больше диаметра проволоки во избежание контакта между витками

Для этого спираль наматывается на трубу и помещают между двумя опорами, не проводящими ток. После этого обогреватель включается всего на четыре секунды. За это время элемент прогреется.

Обратите внимание на цвет спирали, она должна быть ярко-красной. Желто-белое свечение говорит о высокой вероятности межвиткового замыкания. В таких местах нужно проверить состояние спирали, растянуть ее, чтобы увеличить расстояние между витками.

Теперь необходимо закрепить отопитель внутри корпуса тепловентилятора. Для этого можно использовать как стандартный крепеж, например, болты и гайки, так и шплинты, изготовленные из остатков нихромовой проволоки, из которой сделана спираль. Для этого в местах крепления ТЭНа просверливаются отверстия диаметром 2 мм.

Кусок проволоки сгибают пополам, на это ушко подвешивают спираль, а концы шплинта выводят через отверстие наружу корпуса и разводят в разные стороны.

Схема подвеса спирали большого значения не имеет. Распределять его следует равномерно, не допуская провисания. Также необходимо избегать соприкосновения отдельных частей спирали друг с другом.

Теперь концы спирали снова подключены к сетевому кабелю. Для этого на корпусе закреплены керамические накладки-переходники.

Теперь нужно установить вентилятор. Соответствующие по размерам и мощности устройства продаются в специализированных магазинах, самостоятельно изготавливать такой прибор нет необходимости.

Вентилятор закреплен на конце трубы, напротив того места, где уже стоит обогреватель. Необходимо сделать так, чтобы поток воздуха из помещения засасывался с торца корпуса, где стоит вентилятор, а выходил по спирали, нагреваясь.

Питание устройства осуществляется путем подключения контактов к тем же керамическим переходникам, к которым уже подключен нагревательный элемент.

Если используется вентилятор постоянного напряжения, то для его подключения потребуется специальный блок питания. На этом этапе также следует рассмотреть и реализовать возможность установки дополнительных модулей, которые улучшат работу устройства. Например, может быть полезен фильтр, улавливающий частицы пыли.

Терморегулятор и предохранитель защитят прибор от поломок, перегрева и т.п. Есть смысл установить тумблер, иначе для включения/выключения прибора придется использовать вилку кабеля питания. Теперь жилье необходимо утеплить меконитовой пленкой.

Нагревательный элемент тепловентилятора должен быть закрыт защитной решеткой для предотвращения перегрева устройства, возгорания, ожогов и других возможных неприятностей

Просто наматывается сверху и закрепляется. Торец корпуса, на котором стоит спираль, закрыт защитной решеткой. Чтобы было удобнее переносить устройство, сверху приделывают ручку, например, от старой двери.

Вариант №2 — тепловые пушки для больших помещений

Большие модели тепловентиляторов часто называют тепловыми пушками. Такие устройства часто используют для обогрева больших помещений, например, гаража или склада.

Для изготовления этого варианта тепловентилятора сначала нужно сделать основу из фанеры 16 мм, размеры примерно 50Х70 см. Основание следует обработать наждачной бумагой, чтобы устранить острые углы и неровности.

Тепловая пушка может быть изготовлена ​​на основе фанеры 16 мм, органы управления установлены на основании для обеспечения свободного доступа к ним

Затем на основание крепится вентилятор и нагревательная спираль закрытого типа, она уже заключена в корпус. Теперь необходимо соединить эти два элемента рукавом, по которому будет двигаться воздушный поток.

После этого на основание закрепляются органы управления: переключатель, датчик температуры, регулятор температуры, устройство для регулировки скорости вращения вентилятора.

Еще на этапе подготовки к изготовлению отопительного прибора следует продумать схему его подключения и управления

Все элементы соединены в соответствии со схемой и подключены к источнику питания. Все стыки должны быть тщательно изолированы. Для фиксации отдельных деталей на фанерном основании можно использовать саморезы 16 мм.

Устройство не слишком компактное. Чтобы его было легче перемещать с места на место, к нижней части основания прикреплены четыре колеса.

Фотогалерея

Фото

Первым делом изготовим основу для термофена. Для этого вырежьте из фанеры прямоугольник размером 45х65 см. Сглаживаем углы и шлифуем периметр

Крепим вентилятор с подогревом на фанерную основу. Для фиксации используем кронштейн, установленный на амортизирующие подкладки, гасящие вибрацию

Нагреватель воздушного потока крепится шпилькой длиной 75 мм, к которой приваривается сантехнический хомут

Примеряем опору, сооруженную из приваренного к прижим хомута к месту установки для подгонки размеров при необходимости

После монтажа снимите корпус тепловентилятора, прикрепите опору к основанию саморезами. Заодно монтируем датчик температуры

Проверяем работоспособность датчика температуры TG-K330, он нужен для контроля температуры потока воздуха

Собираем тепловентилятор, возвращая корпус прибора на опору. Для управления его работой подключаем два регулятора: ТЭН Pulsar 3.6 — для проверки температуры, VRC 2.5 для оборотов

К задней части основания устройства крепим колесики, которые помогут легко и просто перемещать вентилятор обогреватель в любое место

Шаг 1: Изготовление основы из фанеры

Шаг 2: Крепление вентилятора к основанию

Шаг 3: Изготовление опоры для обогревателя

Шаг 4: Установка опоры на место установки

Шаг 5: Закрепление опоры и установка датчика температуры

Шаг 6: Проверка датчика температуры

Шаг 7: Окончательная сборка тепловентилятора

Шаг 8: Крепление буксировочных колес

На нашем сайте есть инструкции по изготовлению других вариантов тепловой пушки — на различные виды топливо. А также полезные рекомендации по выбору готового устройства на случай, если вы передумаете самостоятельно собирать устройство.

Перечисленный материал рассмотрен в следующих статьях:

Вариант №3 — тепловентилятор из системного блока самодельный тепловентилятор, тем более что вентилятор внутри устройства уже есть.

Для нового устройства будет использоваться блочный корпус, поэтому внешне такой тепловентилятор будет иметь форму параллелепипеда. А вот внутренности придется удалить полностью, оставив нетронутым только кулер.

Чтобы сделать тепловентилятор из старого системного блока, нужно снять все, кроме кулера, и закрепить нагревательный змеевик на каркасе из стеклопластика

Если вентилятор сломался, его придется заменить на новый прибор. Для изготовления отопительного прибора вам понадобится ножовка и лист стеклоткани. Из него необходимо вырезать рамку подходящего размера и конфигурации.

На каркасе закрепляют нихромовую проволоку так, чтобы она равномерно заполняла пространство.

Данную схему можно использовать при создании тепловентилятора из компьютерного блока с кулером. В качестве нагревательного элемента используется нихромовая спираль.

Необходимо следить, чтобы витки спирали не соприкасались. Концы спирали фиксируются на корпусе обычными болтами. Сразу установите защитное устройство, которое отключит устройство при нагреве выше 70 градусов.

Силовой кабель, по которому будет подаваться питание на нагревательный элемент, крепится к болтам, крепящим края спирали.

Компьютерный кулер является устройством постоянного тока. Для подключения его к сети 220 В нужен блок питания на 12 В. Передняя часть корпуса закрыта решеткой, чтобы нагретый воздух свободно перемещался по помещению.

К днищу корпуса крепится резиновая прокладка, кусок фанеры или любого другого подходящего материала, не проводящего ток. Теперь устройство можно включить и проверить его работоспособность.

Вариант №4 — устройство водяного типа

Интересным вариантом устройств этого типа является так называемый водяной тепловентилятор. Здесь в качестве нагревателя используется не спираль, а теплообменник, по которому циркулирует вода из системы отопления дома или квартиры.

Таким образом, водонагреватель можно рассматривать как дополнение к системе отопления.

Схема и принцип работы водяного тепловентилятора: воздух проходит через теплообменник, подключенный к отопительному контуру, по трубам которого циркулирует горячая вода

Данное устройство не является мобильным, оно устанавливается в специальном месте. Идея состоит в том, чтобы прогнать воздух между трубами теплообменника и таким образом улучшить скорость нагрева помещения и эффективность отопления дома.

Место установки тепловентилятора выбирают таким образом, чтобы его можно было без проблем подключить к трубам отопления, а также чтобы не было препятствий на пути потока теплого воздуха.

Сначала вырезается размер вентилятора из листового металла и сваривается корпус устройства. Для этого отрезаем полоску металла, ширина которой соответствует ширине тепловентилятора, а длина равна периметру вентилятора плюс пара сантиметров на крепеж.

Полоса металла изогнута, а ее противоположные стороны соединены болтами.

Это стенки устройства. Для лицевой части вырезается лист подходящего размера, в котором просверливается множество вентиляционных отверстий. Это аналог защитной решетки. Теперь нужно сделать теплообменник. Для этого используют медную трубку, которую сгибают, придавая ей форму змеевика.

В это время рекомендуется заполнить трубу песком, чтобы предотвратить образование складок. По окончании работ песок убирается.

В боковых стенках водяного тепловентилятора необходимо просверлить два отверстия для труб теплообменника. Если подключение к отопительному контуру осуществляется с помощью резьбы, ее необходимо обрезать по краям трубы теплообменника.

Имеет смысл установить запорную арматуру на входе и выходе, а в верхней точке теплообменника — клапан Маевского для сброса поступающего в систему воздуха. Теплообменник устанавливают в корпус устройства и фиксируют его положение гайками.

После этого тепловентилятор закрепляется в выбранном месте так, чтобы между стеной и корпусом оставалось пространство не менее 10 см. Осталось подключить трубы теплообменника к системе отопления, а вентилятор к электросети.

Мы рассмотрели самые популярные среди пользователей варианты сборки самодельного тепловентилятора. Если они вам кажутся сложными или вы не хотите тратить свое время на изготовление самодельного устройства, всегда можно подобрать готовое в магазине бытовой техники.

Рекомендуем посмотреть статью, в которой мы рассмотрели, как .

Выводы и полезное видео по теме

Здесь можно посмотреть обзор небольшого тепловентилятора, собранного из подручных средств:

В этом видео показана самодельная тепловая пушка для гаража. В качестве нагревательного элемента взяты спирали от электроплиты используются:

В этом видео представлен вариант тепловентилятора из отрезка асбестоцементной трубы:

Тепловентилятор – относительно простое устройство, и именно это делает его таким удобным и надежным.
