Водяной теплый пол своими руками видео. Пошаговая инструкция.

Содержание

• Преимущества и недостатки теплых водяных полов
• Выбор системы водяных полов
• Бетонная система водяных теплых полов
• Настильная система теплых полов
• Деревянная конструкция теплых водяных полов
• Видео инструкция монтажа водяных полов

   Установить теплый пол в доме желает каждый. Если совсем недавно, всего несколько лет назад люди могли сделать полы в доме теплыми лишь при установке электрических теплых полов, то сегодня существует возможность установки водяных теплых полов. Кстати, последний вариант намного выгоднее первого. Работу по монтажу лучше всего доверить специалистам, но это потребует дополнительных трат за услуги.

   Положить теплый водяной пол своими руками, не имея опыта, достаточно сложно, но возможно. Если же решено сэкономить на опытных мастерах, то необходимо тщательно подготовиться к такому процессу, желательна подробная консультация.

Посещение мастер-класса (наблюдение за работой специалистов у кого-либо из близких или соседей) также может послужить наилучшим уроком.  Можно посмотреть обучающее видео монтаж теплого водяного пола своими руками в конце статьи.

Преимущества и недостатки теплых водяных полов

   Способ утепления помещения с помощью труб с горячей водой имеет ряд преимуществ:

1. Водяные полы подключаются чаще к трубам отопления, поэтому можно будет неплохо сэкономить на электроэнергии.
2. Не дает электромагнитных излучений.
3. Обеспечивает равномерным распределением тепла по всему дому.

   Минус водяных полов в том, что устанавливать его целесообразно лишь в частных домах, в основном за городом. В городских квартирах подключать к центральному отоплению трубы водяных полов запрещается.

Выбор системы водяных полов

   На практике используют 3 вида систем теплых водяных полов, зависящих от выбора основания: бетонная система, настильная и деревянная.



   Бетонная система более удобна в случаях монтажа теплого пола на первом этаже. Для этого необходимо подготовить основу. Для начала убирается плодородный слой земли. Стелется на землю пароизоляционная пленка, песочная подушка (слой песка), после заливается вся площадь комнаты так же, как и фундамент, щебнем и раствором. Лучше всего заниматься этим в летний сезон, потому что важно, чтобы такая основа до установки теплого пола хорошо высохла.

   Бетонную систему установки теплого пола вполне можно использовать и на 2 и так далее этажах, но следует помнить о том, что стены должны будут выдерживать более тяжелый вес. Так как в сравнении с деревом бетонная заливка намного тяжелее. Да и работать с раствором, со стяжкой на верхних этажах гораздо сложнее.

   Деревянную систему чаще выбирают для деревянных домов. С таким материалом гораздо удобнее и легче работать, но есть у деревянной конструкции минус – возможность размножения мышей и так далее между конструкциями.

Так же обстоит дело и с настильной системой. По части пожарной безопасности, конечно, надежнее бетонный вариант. Выбирая систему, следует помнить и о своих финансовых возможностях: бетонная стяжка обходится чуть дороже остальных видов.

Бетонная система водяных теплых полов

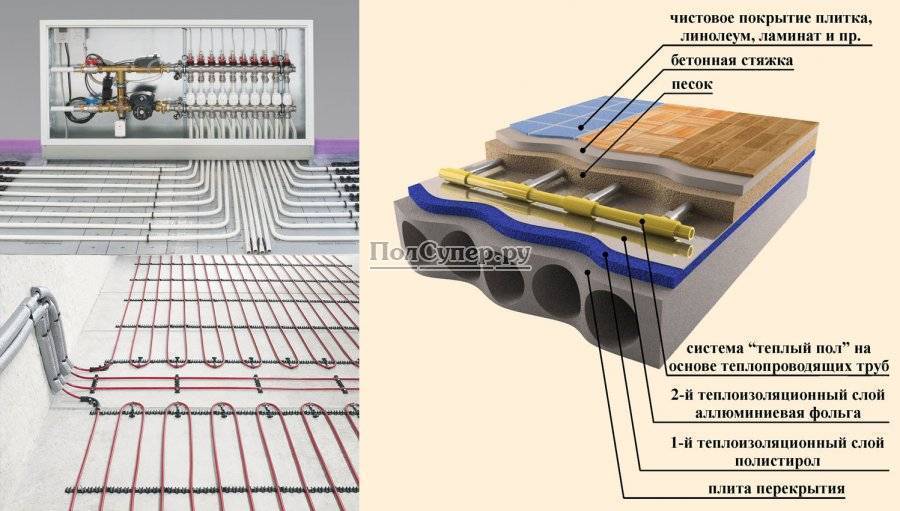

   В этом случае трубы теплого пола укладываются на бетонную стяжку. Основа для такой укладки – бетонная. В первую очередь на всю площадь укладываются теплоизоляционные материалы: пенопласт или пенополистирол (можно использовать любые другие виды).

   Пол заливается раствором, после разравнивается и сохнет. На такое основание укладываются трубы (можно в любой форме – в круг, в квадрат, в зависимости от формы и площади комнаты). Далее трубы застилаются бетонной стяжкой. После выравнивания пол сохнет несколько дней, трубы соединяются с отопительной системой и подключаются. Пока слой стяжки сохнет, тепло должно подаваться умеренно. На сухую площадь стелется любой половой материал (линолеум, плитка, ламинат и так далее).

Пол при таком настиле поднимается примерно на 5-10 см.

Настильная система водяных теплых полов

   В этом случае монтаж теплого водяного пола проводится без раствора, без стяжки. Основой для укладки труб и финишного покрытия пола служат алюминиевые (или другие) пластины. Сначала на пол стелют теплоизоляцию, поверх нее укладываются полистирольные плиты.

   Лучше начинать с угла комнаты. Желательно укладывать плиты равномерно. Далее в плиты устанавливают алюминиевые (теплораспределительные) пластины. В пластины вводятся и закрепляются трубы. Трубы опять же подсоединяются к отопительной системе. Поверх такой конструкции кладется чистовой пол, стяжка не используется.

Деревянная конструкция для установки теплого водяного пола

Имеется 2 способа укладки деревянной системы: реечный, модульный. Выбирать следует по желанию.

1. Реечный способ означает, что алюминиевые пластины с трубами стелются между полосками ДСП (15-30см). Указанные полоски прикрепляются к основанию пола с помощью саморезов с примерным отступом в 2 см друг от друга. В отступы устанавливаются алюминиевые пластины с трубами.
2. Модульный способ значит использование для крепления модулей (продаются в готовом виде) из ДСП. В каналы модулей проводят трубы. Этот способ более легкий и простой.

   Поверх отопительной системы укладывается чистовой пол. Стелют его через влагостойкую (картонную или из вспененного полиэтилена) прокладку прямо на алюминиевые пластины. Если же финишный крой будет из линолеума или плитки, то на пластины сначала кладут гипсоволокнистые листы.

   Процесс выбора и установки системы теплого пола потребует и финансовых затрат, и времени. Поэтому перед началом всех работ стоит обдумать все мельчайшие детали. Вести работы лучше в летний сезон, так как можно будет проветривать помещения от сырости (в случае использования бетонной стяжки), от пыли и запахов.

Монтаж теплого водяного пола своими руками видео и инструкция

Содержание:

• Что такое теплый пол
• Готовим помещение для укладки водяного пола
• Обустройство гидроизоляции
• Обустройство черновой стяжки
• Разметка укладки труб и укладка
• Обустройство финишной стяжки
• Монтаж теплого водяного пола своими руками видео

Сегодня монтаж теплого пола – водяного или электрического – вполне под силу выполнить даже тем, кто практически никогда не сталкивался со строительными работами. Так что, если вы решили обзавестись теплым полом – внимательно ознакомьтесь с рекомендациями, приведенными в этом материале, и у вас обязательно все получится. А после того, как теплый водяной пол будет уложен и запущен – вы сможете наслаждаться теплом и комфортом в вашем доме.

Что такое теплый пол

Что же представляет собой современный водяной теплый пол? Теплый пол – это система из металлопластовых труб, скрытых в толще пола и подключенных к источнику горячей воды. Циркулируя по скрытых в толще пола трубам вода обогревает пол, расположенный над ними, а от пола тепло поднимается вверх, обеспечивая комфортную температуру в нижнего слоя воздуха в квартире.В качестве такого источника может выступать либо стояк отопления, либо труба горячего водоснабжения – в зависимости от конкретных условий.

Оптимальным выбором для монтажа теплого водяного пола своими руками являются ванная комната и кухня. Это обусловлено тем, что при нагревании воздуха теплый пол значительно снижает его влажность. И если в ванной комнате или кухне это не критично, то в зале, а тем более – в детской комнате или спальне все же необходимо поддерживать оптимальный уровень влажности.

Обратите внимание! Если вы все же решили уложить теплый пол в этих комнатах – обязательно позаботьтесь об установке увлажнителя воздуха.

Также оправдан монтаж теплого пола под плитку в коридоре, как в наиболее холодном помещении. Здесь теплому полу, что называется, «самое место» — вы согласитесь с нами, как только зайдете в квартиру с мороза и снимете промокшую холодную обувь. Также при выборе помещения для укладки теплого пола необходимо обращать внимание на состояние перекрытий. В отличие от легкого электрического теплого пола водяной теплый пол требует обустройства цементной стяжки, а она обладает массой, и порой – весьма существенной. Поэтому, перед тем как начать работы по укладке теплого пола, обязательно рассчитайте, выдержат ли плиты перекрытия возросшую нагрузку.

Готовим помещение для укладки водяного пола

Итак, помещение выбрано. Самое время заняться подготовительными работами – они должны быть завершены до того, как мы приступим к заливке стяжки и укладке труб теплого пола. Подготовку помещения для монтажа системы водяного теплого пола производим по следующей схеме:

Выполняем демонтаж напольного покрытия, а также – чернового пола. В результате у нас должно быть очищено все, вплоть до бетонного основания.

Обратите внимание! Если вы планируете восстанавливать уложенное ранее напольное покрытие после укладки системы труб теплого пола, необходимо учитывать тот факт, что уровень пола после укладки поднимется на 5-7 сантиметров.

При укладке теплого водяного пола в ванной комнате производим демонтаж существующей стяжки. Под ней чаще всего располагается слой заполнителя (керамзита), под которым находится гидроизоляция.

Если гидроизоляционные материалы находятся в удовлетворительном состоянии — то керамзит можно не удалять, а сразу приступить к заливке стяжки. Однако лучше всего произвести выемку и заново произвести гидроизоляцию и утепление пола керамзитом.

• Производим замену стояка горячего водоснабжения, к которому будет подключена система теплого пола, на полипропиленовый. Это делается для того, чтобы избежать коррозии стояка месте крепления кранов.
• Обратите внимание! Если врезка системы теплого пола производится в стояк системы центрального отопления, замена труб стояка не производится.
• Впаиваем в стояк шаровые краны. При выборе места впайки кранов учитываем, что краны лучше присоединять таким образом, чтобы при отключении труб теплого пола к ним можно было подсоединить радиатор системы отопления.

Если теплый пол будет подключен к системе подачи горячей воды – к выходному крану монтируем тройник, к одному из выходов которого подключаем выводящую трубу теплого пола, а к другому — армированный шланг, соединяющий систему горячего водоснабжения со смесителем.

Обустройство гидроизоляции

При укладке водяного теплого пола качество гидроизоляции является ключевым моментом, определяющим защиту вашего дома от протечек воды. Гидроизоляцию в данном случае лучше всего производить с использованием пленочных гидроизоляционных материалов (пленка РЕ в рулонах либо жесткая пленка PS на плитах Profil). Укладку гидроизоляции производим по следующей схеме:

• Очищаем основание от мусора, а затем – обеспыливаем его с помощью строительного пылесоса.
• Укладываем на пол гидроизоляционную пленку таким образом, чтобы полотнища пленки заходили одно на другое на ширину не менее50 мм, и на стены – на высоту не менее150 мм
• С помощью паяльной лампы либо строительного фена тщательно пропаиваем области нахлеста гидроизоляционной пленки.
• Нахлест пленки на стены также пропаиваем. Для того, чтобы обеспечить достаточную прочность соединения гидроизоляционного материала со стенами проводим предварительную грунтовку стен.

Если грунтовки в вашем распоряжении нет, можно ограничиться обеспыливанием, однако пропайку в данном случае следует производить более тщательно.

Если для гидроизоляции используются плиточные материалы на жесткой плитке, периметр стен оклеиваем специальной краевой изоляционной лентой с фартуком, заходящим на напольную изоляцию. Эта лента сочетает в себе гидроизоляционные и частично – теплоизоляционные функции.

Для экономии материала можно использовать также достаточно толстую и прочную полиэтиленовую пленку, однако в этом случае необходимо особо тщательно следить за ее целостностью.

Обустройство черновой стяжки

После того, как гидроизоляционные работы завершены, можно приступать к укладке черновой стяжки. Черновая стяжка является фундаментом, на котором будет находиться ваш будущий теплый пол, и от ее качества во многом зависит надежность всей конструкции. Стяжка не укладывается, если напольное покрытие, демонтированное при подготовке к укладке пола, было уложено непосредственно на бетонные плиты основания. Во всех остальных случаях стяжка обеспечивает подъем пола на требуемую высоту. Черновую стяжку заливаем следующим образом:

• С помощью уровня (лазерного или водяного) отмечаем высоту будущей черновой стяжки, а также – итоговый уровень пола, который будет находиться на 50-70 ммвыше уровня стяжки. Расстояние от стяжки до уровня пола зависит от того, какие трубы вы планируете использовать – чем больше диаметр труб, тем выше будет уровень пола.
• Устанавливаем маяки для черновой стяжки.
• На расстоянии 2 м друг от друга вдоль всего помещения укладываются горки раствора. Через сутки, после того как раствор частично застыл, с помощью уровня натираются своеобразные «дорожки» которые и играют роль маяков. Этот способ достаточно трудоемок, так как цементный раствор достаточно плохо прилипает к большинству гидроизоляционных пленок, а тем более – к полиэтилену.

Более простой способ. Точно так же как и в первом случае, на основание укладываем горки из густо замешанного раствора. На них, используя уровень, устанавливаем маяки для выравнивания пола. В качестве маяковых реек можно использовать полосы гипсокартона, фанеры, а также (оптимально) — металлический профиль, который применяется при облицовке стен гипсокартонном.

При большой толщине черновой стяжки маяки можно укладывать на основание из кирпичей. Кирпичи при этом должны быть надежно зафиксированы на основании с применением раствора.

Обратите внимание! Для укладки теплого водяного пола в небольшом помещении установка маяков при укладке черновой стяжки необязательна. Достаточно будет, если для соблюдения требуемой толщины вы будете ориентироваться на отметки, сделанные на стенах с помощью уровня.

Ниже уровня установленных маяков засыпаем керамзит. Разравниваем керамзит так, чтобы он равномерным слоем был распределен по всей площади, и между ним и верхом стяжки было не менее 70мм.

Переходим к армированию черновой стяжки. Для этого поверх керамзита укладываем армирующую сварную сетку, которая будет обеспечивать механическую прочность нашего основания. Листы сетки должны быть надежно зафиксированы на плитах перекрытия, а также связаны между собой с помощью нержавеющей проволоки.

• В качестве альтернативы сварной сетке можно рассматривать сетку в рулонах. Применение такой сетки позволит вам достаточно серьезно сэкономить, облегчит нагрузку на перекрытия, при этом запас прочности конструкции будет вполне достаточным.
• После того, как армирование стяжки завершено, приступаем к заливке раствора. Раствор заливаем картами, так же как и при обычном устройстве бетонных полов.
• После того, как раствор внесен, распределяем его равномерно по всей площади и разравниваем с помощью правила по маякам. В данном случае (так как стяжка черновая) не требуется идеально ровной поверхности раствора.
• Даем раствору высохнуть. Для того чтобы не допустить преждевременного высыхания стяжки до набора цементом максимальной прочности, периодически увлажняем сохнущую поверхность. Для увлажнения очень удобно использовать обыкновенную садовую лейку.

Разметка укладки труб и укладка

После того, как стяжка полностью высохла, можно приступать к разметке помещения под водяной теплый пол: схема укладки труб поможет вам не только приобрести ровно столько материала, сколько необходимо, но и даст представление о том, как будет проходить распределение тепла в помещении.

Обратите внимание! При расчете количества материалов с использованием схемы округление следует проводить в большую сторону.

А это:

• Расстояние между проложенными трубами и стенами должно быть не более 20-25 см, между рядами уложенных труб – не более 35-40 см.
• Трубу, отходящую от источника горячей воды (стояка) необходимо сначала провести через самую холодную зону помещения – вдоль окон. Только потом труба должна быть заведена на остальную площадь пола.
• В тех местах, где вы планируете устанавливать мебель (например, кухонный гарнитур, стенку или шкаф), трубы прокладывать не нужно. Это позволит вам существенно сэкономить как на самих трубах, так и на отапливаемой площади.

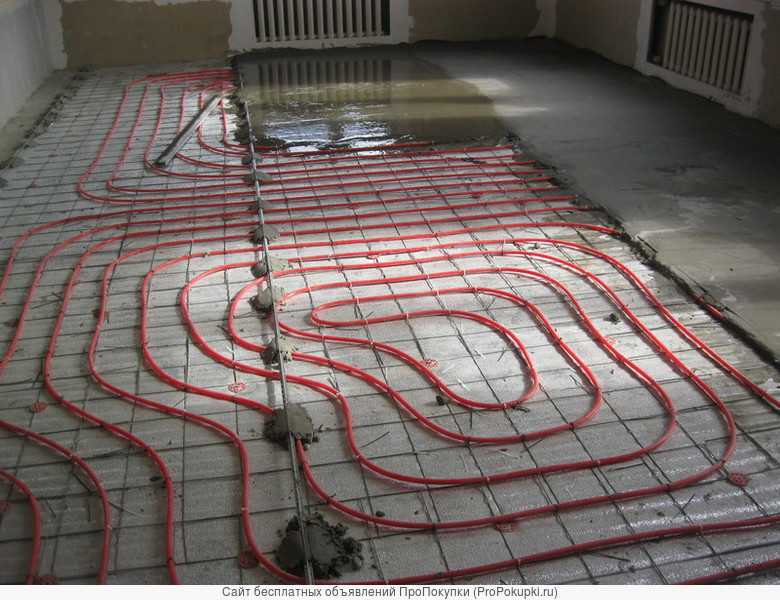

Укладка труб теплого пола

Перед укладкой труб необходимо обустроить «тепловой экран», который будет отражать тепло по направлению к поверхности пола. Для этого под трубы укладываем слой фольгированного утеплителя. Стыки полотнищ утеплительного материала соединяем с помощью металлизированного скотча.

Водяной теплый пол чаще всего обустраивают, используя бесшовную металлопластовую трубу. Наиболее распространенные диаметры – 16, 20,25 мм. Определяющих факторов, которые нужно учитывать при выборе диаметра трубы, несколько.

Во-первых, это высота уровня пола – чем толще трубы, которые вы используете, тем выше поднимется пол за счет финишной стяжки. Во вторых – площадь отапливаемого помещения. И в третьих – напор воды в стояке с горячей водой.

Использование полипропиленовых труб при устройстве теплого водяного пола крайне нежелательно. Полипропилен обладает низкой теплопроводностью, поэтому полипропиленовые трубы крайне неохотно «отдают» тепло от горячей воды, а это значит – эффективность отопления пола будет крайне низкой.

Кроме того, полипропиленовые трубы очень сложно пропаять достаточно качественно – а это значит, что сильно возрастает риск возникновения протечки внутри пола.

Укладывать трубы необходимо строго по схеме. При изгибании металлопластовых труб следуем пользоваться подходящей по диаметру пружиной – надетая на место сгиба, она не дает трубам перегибаться.

Обратите внимание! Участок трубы с перегибом необходимо заменить, так как в месте перегиба рано или поздно возможно возникновение протечки.

• На поверхности стяжки трубы закрепляем с помощью специальных пластиковых креплений.
• После того, как все трубы закреплены, подключаем их к стоякам. Места подключения герметизируем. После окончательной полимеризации герметика осуществляем пробный пуск системы теплого пола. До того, как трубы будут перекрыты чистовой стяжкой, теплый пол должен несколько суток проработать под давлением – это позволит окончательно убедиться в отсутствии протекания.
• Укладку финишной стяжки необходимо производить на отключенный и полностью остывший теплый пол.

Обустройство финишной стяжки

• Поверх труб системы теплого пола устанавливаем тонкие маяковые рейки. Для этой цели и последующих шагов используем инструменты для выравнивания пола.
• Заливаем раствор, следя, чтобы между трубами и черновой стяжкой не образовывались пустоты
• С помощью правила распределяем и разравниваем раствор. Для того чтобы пол был максимально ровным, опираем противоположные концы правила на соседние маяковые рейки и двигаемся вдоль них
• Обрабатываем стяжку игольчатым валиком для того, чтобы удалить пузырьки воздуха.
• На следующий день обрабатываем поверхность с помощью терки для устранения мелких неровностей и дефектов поверхности.
• После того, как финишная стяжка окончательно высохла, можно приступать к укладке напольного покрытия.

Как видите, ничего недоступного в данной технологии нет. Более того, возьмем на себя смелость утверждать, что следуя данным рекомендациям вы сможете самостоятельно уложить теплый пол в частном доме или квартире. И в холодное время года еще не раз вспомните нас с благодарностью!

Монтаж теплого водяного пола своими руками видео

Читаем дальше — узнаём больше!

• Грязезащитные модульные покрытия

• Как своими руками уложить ламинат

• Напольный плинтус — деталь, от которой зависит восприятие интерьера

• Наливные полы: разновидности, преимущества, недостатки

• Эффективное отопление посредством теплого пола

• Водяной теплый пол: расчет

• 2. 65
• 1
• 2
• 3
• 4
• 5

Оценка: 2.6 из 5
Голосов: 274

Ответить

Самостоятельный проект экономии: теплоизоляция бака водонагревателя

Энергосбережение

ПРОЕКТНЫЙ УРОВЕНЬ
СРЕДНИЙ

ЭНЕРГОСБЕРЕЖЕНИЕ
7%-16% в год

ВРЕМЯ ЗАВЕРШЕНИЯ
1,5 ч НАШИ

ОБЩАЯ СТОИМОСТЬ
$30


Так же, как изоляция ваших стен или крыши, изоляция вашего электрического водонагревателя — это простой и недорогой способ повысить эффективность использования энергии и ежемесячно экономить ваши деньги. Если у вас старый водонагреватель, проверьте, имеет ли он изоляцию с коэффициентом теплопроводности не менее 24. Если вы не знаете коэффициент теплопроводности, коснитесь бака. Подумайте об изоляции вашего электрического водонагревателя, если он теплый на ощупь. Если нет, подумайте об изоляции водонагревателя. Изоляция водонагревателя может снизить потери тепла в режиме ожидания на 25–45 % и сэкономить около 7–16 % затрат на нагрев воды — и должна окупиться примерно через год. Вы можете найти готовые куртки или одеяла по цене около 20 долларов. Большинство специалистов сходятся во мнении, что потери тепла в газовой колонке идут вверх по дымоходу. Следовательно, одеяло не имеет смысла для этих типов обогревателей.

Некоторые местные нормы и правила коммунальных служб могут запрещать изоляционные покрытия. Часто домовладелец имеет благие намерения, но по незнанию создает опасность, а именно: 1) скрывает предупреждения о безопасности и инструкции по эксплуатации; 2) покрытия органов управления, зоны доступа, запорные устройства, предохранительные клапаны температуры и давления и т. д.; или 3) блокирование проходов воздуха, необходимого для горения, или тяга, приводящая к небезопасной работе. Следовательно, производитель водонагревателя снимает с себя всякую ответственность за проблемы, связанные с использованием изоляционных покрытий.

ПЕРЕД НАЧАЛОМ РАБОТЫ

• Обратитесь в коммунальную службу, чтобы узнать, предлагают ли они изоляционные одеяла для водонагревателей по низким ценам или предлагают скидки. Некоторые утилиты даже устанавливают их по низкой цене или бесплатно.
• Убедитесь, что ваш водонагреватель не протекает. Если ваш бак протекает, вам нужен новый водонагреватель.
• Для электрического водонагревателя вы также можете рассмотреть возможность изоляции под баком. Ребристый кусок изоляции (или нижняя доска) поможет предотвратить потерю тепла в пол и может сэкономить вам еще 4%–9.% энергии нагрева воды. Лучше всего это делать при установке нового водонагревателя.

СПИСОК ПОКУПОК

• Помощник (для этого вам понадобятся четыре руки)
• Рулетка
• Маркер
• Ножницы
• Комплект изоляционного покрытия водонагревателя
• Перчатки и респиратор
• Изолента или другая лента (лента поставляется с большинством комплектов изоляционного покрытия)

ПОШАГОВАЯ ИНСТРУКЦИЯ

1) Выключите водонагреватель.

Для электронагревателей отключите выключатель на электрощите.

2) Измерьте высоту водонагревателя и при необходимости отрежьте одеяло по размеру.

3) Оберните одеяло вокруг водонагревателя и временно закрепите его скотчем.

Для простоты установки расположите защитное покрытие так, чтобы его концы не сходились над панелями доступа на боковой стороне резервуара. Некоторые резервуары имеют только одну панель доступа.

4) С помощью маркера отметьте области, где находятся элементы управления, чтобы их можно было вырезать.

Электрические водонагреватели имеют две панели сбоку бака. Также отметьте место, где находятся предохранительный клапан и труба. Это будет труба, которая торчит сбоку от водонагревателя.

5) Установите одеяло.

Аккуратно выровняйте вырезанные области, а затем закрепите их скотчем.

6) Снова включите водонагреватель.

Не устанавливайте термостат выше 130ºF на электрическом водонагревателе с изолирующей рубашкой или одеялом – проводка может перегреться.

Электрические и водяные системы обогрева полов

Полы с подогревом — это роскошно и доступно. Мы расскажем вам, как выбрать лучшую систему теплого пола для вашего дома.

Выберите лучшую систему напольного отопления. Мы рассмотрим плюсы и минусы электрических систем и систем горячего водоснабжения (водяных) для обеспечения комфорта и обогрева помещений. Электрические проще и обычно дешевле в установке. Гидравлические идеально подходят, если у вас уже есть бойлер.

На этой странице

Преимущества теплых полов

Как только вы избавитесь от пушистых тапочек и откроете для себя комфорт теплых полов, вы будете проданы. Полы с подогревом, часто называемые лучистыми полами или системой лучистого тепла, предлагают преимущества, помимо комфорта для ног. Они сохраняют полы в прихожей и ванных комнатах сухими и обеспечивают обогрев помещений в холодных помещениях. Вы даже можете выключить термостат для вашей системы центрального отопления и по-прежнему поддерживать тепло в некоторых комнатах.

В этой статье мы познакомим вас с типами систем теплого пола, которые вы можете установить в своем доме. Расскажем о плюсах и минусах и покажем основные способы установки. Это поможет вам решить, стоит ли браться за проект самостоятельно или нанять профессионала. Эти системы обогрева чаще всего устанавливаются под керамическую плитку в ванных комнатах, но имейте в виду, что добавить тепла можно под любой тип напольного покрытия. Все системы напольного отопления обогревают пол либо электричеством, либо горячей водой.

Электрические системы просты и доступны

Электрические напольные системы работают так же, как электрическое одеяло: электричество проходит по кабелю сопротивления и создает тепло. Поскольку электричество довольно дорого, относительно небольшое количество домов полностью отапливаются внутрипольными электрическими системами. Тем не менее, эти системы отлично подходят для того, чтобы сделать особенно холодные полы удобными для ног. Они также повышают температуру в прохладной комнате на несколько градусов. Теплый пол в ванной делает выход из душа более уютным в холодный день. Это расплата.

Электрические системы состоят из трех компонентов: нагревательного кабеля, термостата и датчика температуры. Термостат подключен к электросети дома и включает и выключает отопление в зависимости от температуры пола (не комнаты). Датчик, установленный в полу вместе с кабелем, сообщает термостату, насколько теплый пол. (Большинство людей предпочитает температуру пола от 80 до 90 градусов по Фаренгейту.) Термостат и датчик упакованы вместе; кабель обычно продается отдельно. Не используйте термостат одного производителя с кабелем другого.

Для электрических соединений требуются только базовые навыки электромонтажа, а прокладка напольного кабеля — это проект, который легко сделать своими руками. Из-за простоты установки и более низкой стоимости материалов электрическая система обычно является лучшим выбором для небольших проектов, таких как обогрев пола на кухне или обогрев холодной ванной комнаты. Добавление электрического обогрева в обычную ванную комнату при укладке нового пола увеличивает стоимость проекта всего на 200-300 долларов. Эксплуатационные расходы обычно составляют около полуцента за квадратный фут в день.

Часто самой большой проблемой является «ловля» электрического кабеля через готовые стены к термостату и кабелю. Поскольку эти системы обычно потребляют от 10 до 15 Вт на квадратный фут, их обычно можно подключить к существующей цепи для обогрева типичной ванной комнаты. Для большей комнаты вам, возможно, придется проложить новый кабель к главной панели и заплатить электрику около 120 долларов за подключение новой цепи.

Если вы укладываете обогреватель на пол с деревянным каркасом, поместите изоляцию из стекловолокна между балками, чтобы отводить тепло вверх. Система будет нормально работать без изоляции, но с ней будет более эффективной. Прежде чем установить электрическую систему на бетонный пол, ознакомьтесь с инструкциями производителя — они могут потребовать слой пеноизоляции поверх бетона перед установкой нагревательного кабеля.

Совет : Когда вы оцениваете площадь комнаты, учитывайте только площади, по которым вы можете ходить; нет смысла греть пол под техникой или за унитазом.

Электрическая система №1: свободные кабели

Кабель поставляется на катушке, как и любой другой провод. Свободный кабель — это, безусловно, самый дешевый способ обогрева пола, и он так же эффективен, как и другие системы. Недостатком незакрепленного кабеля является время установки; вы должны расположить кабель в виде змеевика, закрепить его большим количеством горячего клея или скоб, а затем «встроить» его.

Большинство незакрепленных кабельных систем имеют концевые каналы, которые определяют расстояние. Вы можете размещать кабели близко друг к другу, чтобы пол нагревался быстрее и достигал более высокой температуры, или дальше друг от друга, чтобы использовать меньше кабеля. Производители предлагают кабели разной длины в зависимости от площади пола. Вы не можете сращивать отрезки кабеля вместе, чтобы обслуживать большую комнату или ремонтировать поврежденный кабель (это относится ко всем электрическим системам). Закрепите кабель через каждые 6 дюймов, чтобы он не мог сместиться или всплыть, пока вы вставляете кабель.

Внимание : Аккуратно работайте шпателем. Если вы перережете кабель, вся система не будет работать.

Существует два способа укладки кабеля: Вы можете проложить кабель поверх подложки для плитки, а затем покрыть его «тонким клеем», используемым для керамической плитки. Тонкий слой дает усадку по мере отверждения, поэтому вам, возможно, придется добавить второй слой после того, как первый затвердеет, чтобы выровнять его. Но создать идеально ровную, гладкую поверхность с тонкой осадкой сложно. Вы можете сделать его достаточно гладким для керамической плитки или плавающего пола, но недостаточно гладким для винилового пола. Для более быстрой и гладкой поверхности проложите кабель без подложки и залейте «самовыравнивающейся смесью» или SLC. SLC представляет собой порошок на основе цемента, который смешивается с водой и затем выливается на кабель. Через несколько часов он становится твердым как камень. Усилить SLC пластиковой рейкой; металлическая планка может перерезать кабель. Покрытие пола слоем SLC толщиной 1/2 дюйма стоит около 2 долларов за квадратный фут, включая планку. Затем вы можете уложить плитку, ковер, винил или плавающий пол непосредственно поверх SLC.

Электрическая система №2: сетчатые маты

Кабель поставляется уже вплетенным в пластиковую сетку. Предварительно проложенный кабель устанавливается быстро — менее чем в два раза быстрее, чем при незакрепленном кабеле. Вы просто прикрепляете сетку к полу или приклеиваете ее горячим клеем. Как и в случае со свободным кабелем, вы затем вставляете кабель и сетку.

Доступны коврики различных размеров. Вы можете разрезать сетку на секции, чтобы покрыть пол или поместиться вокруг углов. Но нельзя резать или сращивать сам кабель. Некоторые производители рекомендуют расчесывать тонкие укладки прямо поверх сетки и укладывать плитку за одну операцию. Но это сложно. Большинство укладчиков плитки предпочитают сначала заделывать сетку тонкой или SLC-сеткой так же, как и свободной проволокой. Сетка имеет тенденцию «плавать», когда вы ее заделываете, поэтому прикрепляйте ее к полу через каждые 6 дюймов, даже если в инструкциях рекомендуется меньшее крепление. После его укладки можно укладывать плитку, ковролин, винил или плавающий пол.

Электрическая система №3: ​​сплошные коврики

Сплошные коврики часто являются самой дорогой электрической системой, но их также проще всего установить. Кабель полностью заключен в синтетическую ткань, полиэтиленовую пленку или металлическую фольгу. Большим преимуществом является то, что вам не нужно встраивать его, как это делается с незакрепленным кабелем или сетчатым матом. В некоторых версиях вы просто разглаживаете мат на тонком основании. Затем вы наносите на мат более тонкий слой и укладываете керамическую или каменную плитку, как обычно. Некоторые системы сплошных матов установить еще проще; вы просто раскатываете маты, склеиваете их вместе, и все готово. Затем вы можете положить плавающий пол из дерева или ламината прямо поверх него.

Коврики доступны в различных размерах, и вы можете комбинировать коврики разных размеров, чтобы покрыть пол. Размер некоторых матов позволяет разместить их между лагами, поэтому вы можете обогревать пол снизу — большое преимущество, если вы не хотите заменять существующий пол. Однако не устанавливайте электрический обогрев под полом, если система специально не предназначена для этого метода.

Напольные покрытия и полы с подогревом

Пол с подогревом можно покрыть любым напольным материалом, но некоторые из них работают лучше, чем другие.

• Наиболее распространены керамическая и каменная плитка. Тепло не вредит им, и они лучше всего удерживают и проводят тепло.
• В полах из массивной древесины могут образоваться щели, если они высохнут и сожмутся при нагревании. Если вы выберете массивную древесину, доверьте установку опытному профессионалу, который проверит влажность древесины, чтобы избежать усадки.
• В плавающих полах из дерева или пластикового ламината не образуются зазоры, поскольку они не крепятся непосредственно к основанию. Но вам придется ограничить температуру пола. Гарантия на напольное покрытие часто ограничивает температуру до 85 градусов по Фаренгейту.0034
• Виниловые полы имеют одинаковые температурные ограничения, будь то листовой винил или плитка.
• Ковры или ковровые покрытия можно положить на пол с подогревом, но они действуют как изоляторы и уменьшают приток тепла к вашим ногам и комнате в целом. Если вы выбираете электрическое отопление под твердым полом и планируете использовать коврик, рассмотрите возможность прокладки кабелей только под полом, который не будет закрыт ковриком.

Водяные системы обогревают не только пальцы ног, но и пространство

Установка водяного теплого пола:

В гидравлической системе нагретая вода из бойлера или водонагревателя проходит по петлям гибких пластиковых трубок, называемых «PEX». (PEX также можно использовать для бытовых водопроводных сетей.) Затем горячие трубы нагревают пол. Основным преимуществом гидравлических систем является то, что они обычно производят больше тепла при меньших эксплуатационных расходах, чем электрические системы. Вот почему водяное отопление обычно лучше, чем электрические системы, для обогрева больших площадей или даже всего дома. Однако, поскольку они обычно включают в себя котел, насос и газовые линии, гидравлические системы более сложны, чем электрические системы. Вы можете установить водяной теплый пол самостоятельно, но вам потребуются базовые знания в области электрики и сантехники, а также помощь профессионального дизайнера.

Стоимость установки водяного теплого пола:

Материалы для небольшого водяного проекта будут стоить не менее 600 долларов.

Самый простой и наименее затратный способ укладки PEX — проложить его под черным полом между балками, используя переходные пластины и изоляцию. Этот метод стоит менее 2 долларов за квадратный фут для труб, пластин и изоляции. Чтобы установить PEX поверх деревянного каркаса или бетонного пола, вам необходимо уложить на пол систему желобков или залить трубы самовыравнивающейся смесью. Покрытие PEX требует больше SLC, чем вы можете смешать самостоятельно; оставьте это профессионалам, у которых есть специальное смесительное и насосное оборудование (не менее 2 долларов за квадратный фут только для SLC). В случае бетонного пола вам, возможно, придется уложить пенопластовую изоляцию поверх плиты перед установкой PEX. В новом строительстве трубу часто устанавливают поверх изоляции, а поверх нее заливают бетонную плиту.

Гидравлическая система требует нескольких дорогостоящих компонентов. Но несколько комнат имеют общие компоненты, поэтому чем большую площадь вы отапливаете, тем ниже стоимость квадратного метра. Если вы хотите обогреть 200 квадратных футов или более пола, установка водяной системы может стоить меньше, чем электрическое отопление.

Источником тепла для водяной системы может быть бойлер или стандартный водонагреватель. Если ваш дом уже отапливается радиаторами горячей воды или плинтусами, есть большая вероятность, что ваш существующий котел также может работать с водяной системой. Если у вас нет бойлера, водонагреватель может обогревать одну комнату или несколько, в зависимости от размера водонагревателя. Если вы строите пристройку, вы можете обнаружить, что установка водяного пола с водонагревателем дешевле, чем расширение существующей системы центрального отопления.
