Как сделать тёплый пол на деревянном полу в частном доме? Ответ здесь!

Большинство людей к идее устройства тёплой системы, базирующейся на деревянном основании пола, относится скептически. Ведь всем известно, что перепады температур запускают деформационные процессы – и вообще, деревоподобные материалы обладают слишком низким коэффициентом теплопроводности, чтобы такая конструкция была эффективной. Тем не менее, появляются всё новые технологии, позволяющие не только дополнительно обогреть отдельные помещения, но и организовать вполне комфортное основное отопление нетрадиционным способом. О том, как сделать тёплый пол на деревянном полу в частном доме, мы и расскажем в данной статье.

Как сделать тёплый пол на деревянном полу в частном доме

Содержание

1. Устройство пола без стяжки
2. Есть ли преимущества в отсутствии монолитной стяжки?
3. Способы сухой сборки тёплого пола
4. Между лагами
5. По черновой поверхности
6. Последовательность работ на деревянном основании
7. Разбор «полёта» поэтапно
8. Видео – Водяной теплый пол по деревянному основанию
9. Видео – Монтаж водяного теплого пола
10. Видео – Монтаж ИК пленки на деревянный пол

Устройство пола без стяжки

В основном, вопрос устройства тёплого пола по деревянным сборным основаниям возникает в индивидуальных домовладениях. В квартирах все перекрытия бетонные, и применить такую технологию может понадобиться разве что при нежелании во время ремонта снять старый деревянный настил или паркет. А в домах, даже если полы первого этажа и устроены в виде бетонной стяжки по грунту, междуэтажные перекрытия в подавляющем большинстве – даже в кирпичных домах, конструируются из балок.

Даже если балки стальные, верхний слой перекрытия будет деревяннымПолы первого этажа тоже часто делают на балкахУкладка нагревательных элементов между лагамиВариант устройства тёплого пола поверх перекрытия

1. Такая конструкция представляет собой многослойный сэндвич, верх которого является черновым полом вышерасположенного помещения. Если дом только строится, греющие элементы можно заложить внутрь этого пирога; если уже эксплуатируется, нагрев пола можно организовать и не снимая листовой настил.
2. Слойность конструкции может быть разной и зависит как от структуры перекрытия в целом, так и от вида напольного покрытия, которое предполагается уложить на финише. И заметьте, это совсем не обязательно должна быть доска, ковролин или какие-нибудь декоративные стружечные плиты. Это вполне может быть и керамика, которая при правильной подготовке основания отлично укладывается и на дерево.
3. С таким же успехом под любое покрытие можно монтировать греющие элементы, и от их разновидности зависит выбор той или иной технологии укладки. Можно, например, предусмотреть традиционную мокрую стяжку, по которой очень удобно монтировать не только керамическую, но и кварцвиниловую плитку. И дело даже не столько в удобстве, сколько в лучшей способности слоя раствора аккумулировать и передавать тепло.

Керамические полы с подогревом можно сделать и в деревянном доме

Примечание! Однако сегодня есть и альтернативные способы улучшить теплоотдачу сборно-деревянного перекрытия. Например, для укладки водяных труб или кабеля придумали металлические пластины, которые прогреваются до температуры теплоносителя и хорошо отдают тепло.

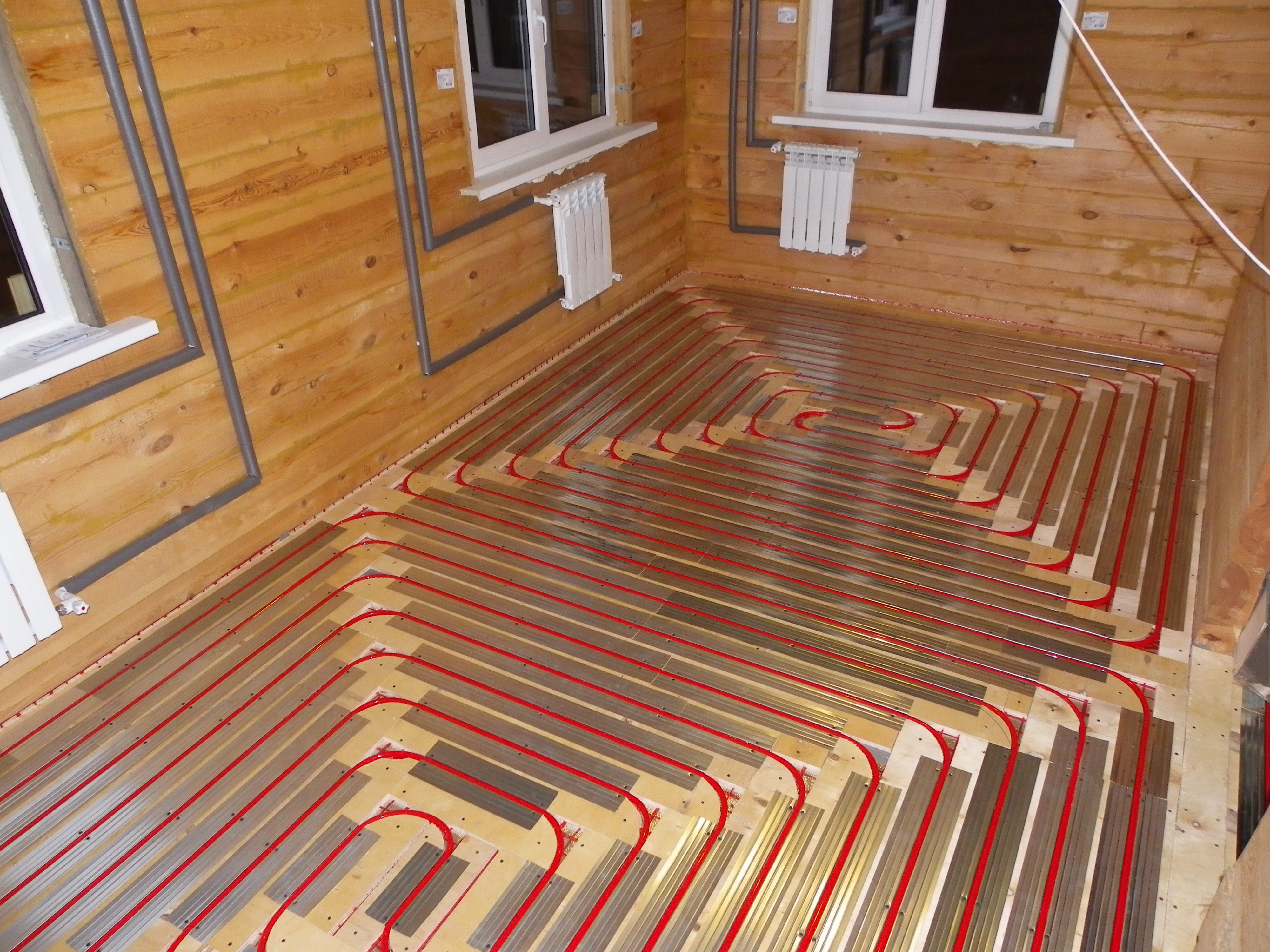

Распределяющие тепло пластины

В пластинах имеются углубления, благодаря которым нагревательные элементы не выступают на поверхность и не мешают укладке финишного пола. Между ними прокладывается только тонкая мембрана, которая способствует выведению пара из внутреннего пространства. Это если само покрытие паропроницаемое. Поверх пластин можно залить и стяжку, только в этом случае прослойка между ними должна быть водонепроницаемой.

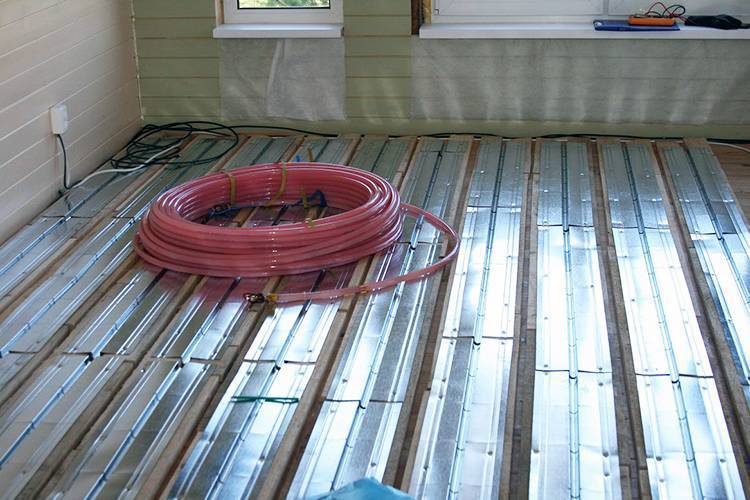

Теплораспределительные пластины

Есть ли преимущества в отсутствии монолитной стяжки?

При наличии в пироге пола бетонного монолита принцип отопительного эффекта более или менее понятен всем. Нагревательные элементы – будь то трубы с горячей водой, погонажный электрокабель или рулонные маты и плёнки – отдают тепловую энергию близрасположенному материалу.

Монолитная система обогрева

1. Если это камень, коим и является бетонная стяжка, то он отлично нагревается и постепенно передаёт тепло вышележащему слою. Если им является плитка из природного или искусственного камня (керамика тоже относится к этой категории), тандем получается просто идеальным, так как свойства у них примерно одинаковы.
2. А вот когда источник тепла окутан не передающим тепло материалом, а изолирующим его, эффективность обогрева помещений значительно снижается. Отсюда и возникла необходимость применения металлических полос, которые могли бы аккумулировать и передавать вместо конструктивного материала.
3. Однако в некоторых ситуациях отсутствие стяжки даже предпочтительно. Например, если под первым этажом находится погреб, в который тепло не должно поступать. Или в старых домах, где после многолетней эксплуатации балки межэтажного перекрытия могут несколько утратить первоначальную прочность, и их нежелательно нагружать довольно массивным слоем бетона.

водяной теплый пол

В такую конструкцию очень легко заложить греющие элементы

На заметку! Приведём ещё один, очень существенный довод в пользу сборного тёплого пола, в котором нет стяжки. Такой пол можно эксплуатировать сразу после монтажа, тогда как при бетонной заливке нужно сначала выждать положенные для набора прочности 28 суток (ходить можно, а подавать тепло нельзя). Тем более что и без стяжки на финише можно уложить любое, в том числе и плиточное покрытие.

Способы сухой сборки тёплого пола

Самым распространённым способом набора слоёв утепляемого пола является настильный вариант. При этом трубы или другие элементы для нагрева укладывают либо между лагами, либо поверх черновых досок.

Между лагами

В первом случае, между лагами укладывается специальная структурированная подложка, в углубления которой очень удобно устанавливать трубы.

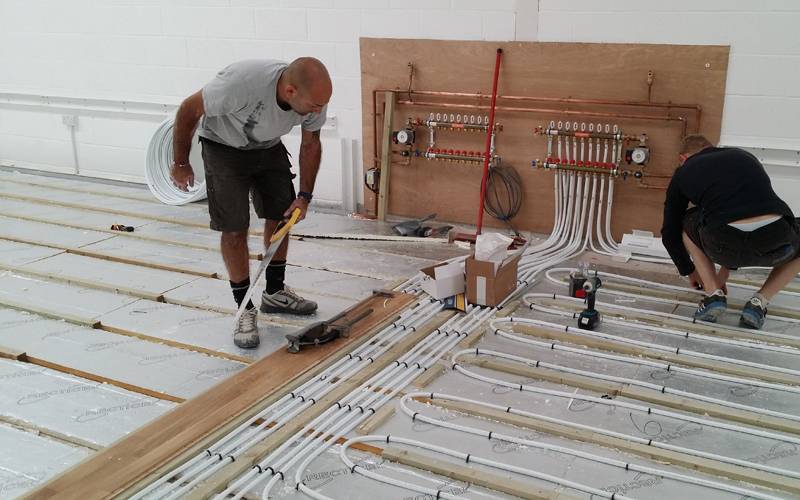

Водяные трубы между лагами

Подложку лучше всего брать с отражающим верхним слоем, но можно использовать и обычный фольгированный утеплитель. Просто, благодаря углублениям в специальной подложке, не приходится придумывать, как же зафиксировать трубы в нужном положении.

Но при необходимости придумать всегда можно, в чём нас и убеждает представленное ниже фото. Здесь между лагами установили поперечные планки, к которым металлическими хомутами зафиксированы греющие элементы. В завершение всё это зашивается листовым материалом, поверх которого уже монтируется декоративное покрытие.

Если нет специальной подложки, можно сделать и вот так…

По черновой поверхности

В случае с укладкой труб или кабеля сверху чернового настила или старого дощатого пола в последнем приходится выполнять фрезеровку пазов, в которые должны вставляться пластины из металла, о которых мы уже упоминали выше. Проблема только в том, что нужный для этого инструмент вряд ли окажется под рукой, да и обращаться с ним сможет далеко не каждый. А нанимать для этой работы специалиста обойдётся порядка 65 руб/м пог.

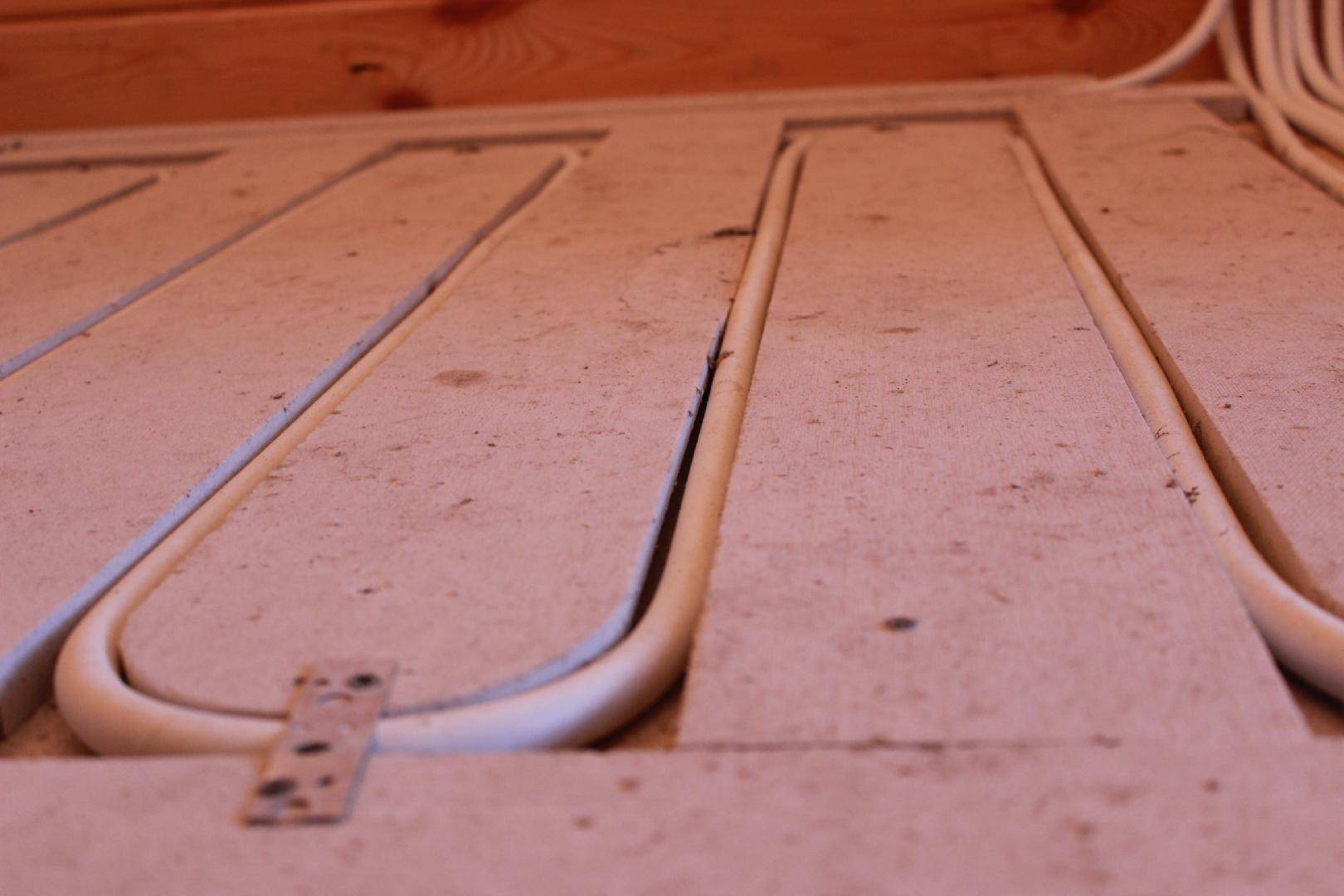

Вариант с фрезеровкой чернового настила

Чтобы обойтись без фрезеровки, можно применить способ, который показан на примере снизу. Здесь для того, чтобы установить оцинкованные пластины, по деревянному основанию смонтировали доски. Их подобрали такой толщины и установили с таким шагом, который позволит выступу в пластинке идеально поместиться в зазоре.

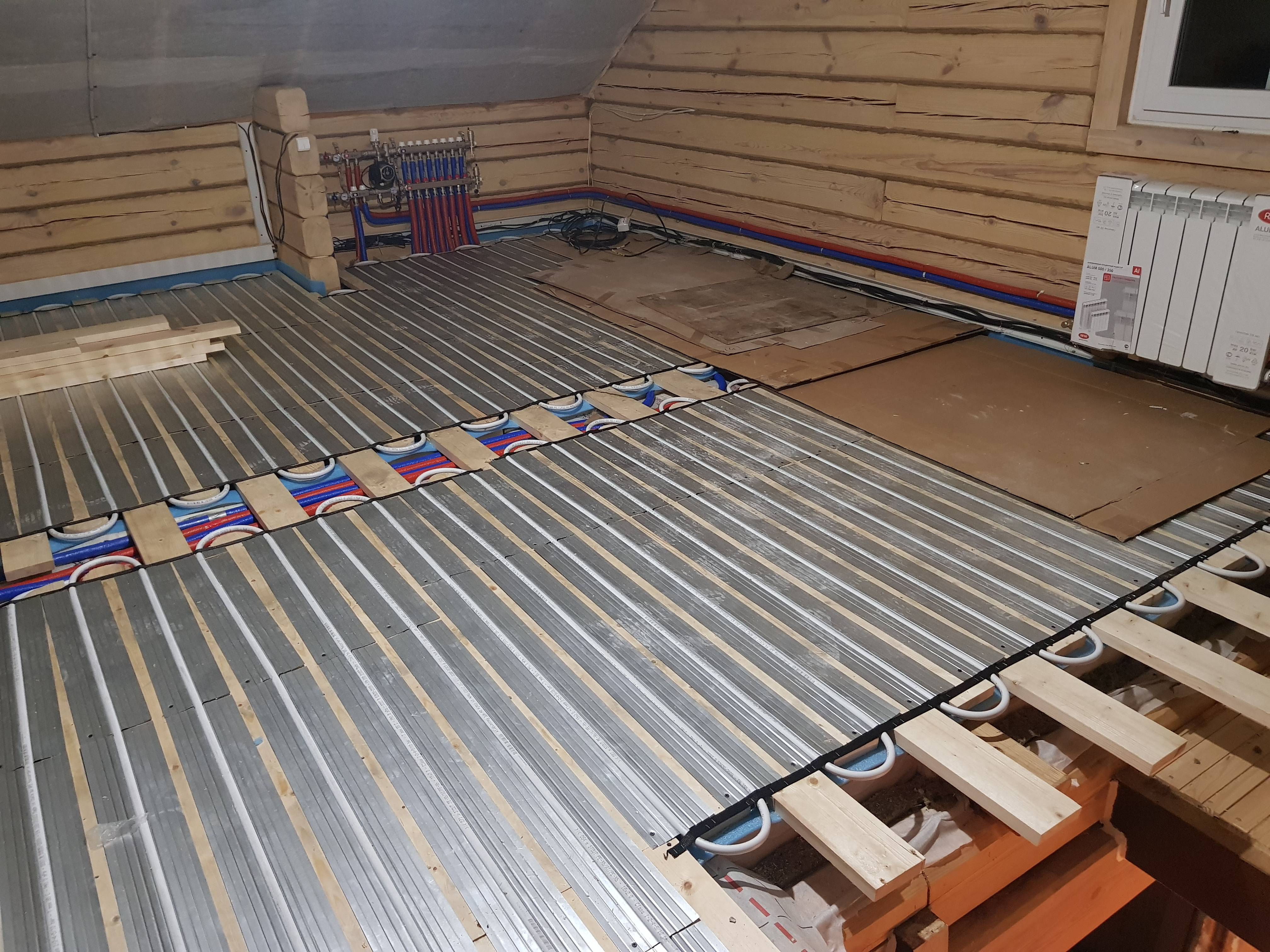

Вариант – пластины между досками

Сомнительно, что этот способ даёт какую-то экономию, ведь что за фрезеровку, что за доски так или иначе приходится платить. Если нет возможности уложить греющие элементы между балками – не хотите разбирать старый пол, или небольшая высота потолка не позволяет установить ещё один ярус лаг, гораздо удобнее и дешевле использовать не трубы, а греющие плёнки. Правда в эксплуатации за счёт стоимости теплоносителя такой пол может оказаться более дорогим.

Рекомендации производителя

Поверх них даже и стяжку делать не надо – просто закрываете систему защитной плёнкой и укладываете ламинат. А вот под рулонные материалы придётся устраивать промежуточный жёсткий слой в виде фанеры или других листовых материалов. Но тут – палка о двух концах.

наливной пол

На заметку! Такая прослойка станет дополнительным препятствием для тепла – не сильно помогут и отражающие элементы. Для большей эффективности обогрева всё же лучше растворная стяжка. Её в случае с плёнкой можно сделать очень тонкую, из наливного пола или самостоятельного изготовленного раствора без крупного наполнителя, который и нагоняет обычному бетону повышенный вес. Только имейте в виду, что в заливной смеси должны присутствовать присадки, делающие монолит невосприимчивым к повышенным температурам.

Такую конструкцию лучше всего залить стяжкой

Единой технологии сборки обогреваемых полов по деревянным основаниям не существует. Тут всё нужно решать, исходя из конкретной ситуации, и вариантов достаточно много. Можно придумать свой способ компоновки слоёв, только при этом нужно правильно сопоставить способности того или иного материала к восприятию и передаче тепла.

Последовательность работ на деревянном основании

Как уже было отмечено, сейчас большинство застройщиков предусматривает тёплые полы сразу в процессе возведения дома. Благодаря им недвижимость всегда можно выгоднее продать, а покупатель будет уверен, что в новом доме он точно не замёрзнет. Но люди ведь не всегда покупают готовые дома, а стараются по возможности построить их самостоятельно. Все прекрасно понимают, что так получается дешевле, а собственные ошибки исправлять легче, чем чужие.

Особого внимания требуют деревянные постройки, так как дерево сильно подвержено усадке. Это касается не только сруба дома, но и его внутренней обшивки, которая через год уже становится не столь привлекательной: появляются щели, из которых дует, а кое-где и трещины.

А ведь раньше этих щелей не было

Зачастую хозяин только тогда и начинает задумываться об устройстве тёплых полов. Но ведь на них стоит мебель, да и разбирать покрытие, чтобы добраться до лаг – слишком трудоёмкая работа. Как же выйти из положения?

Разбор «полёта» поэтапно

Предлагаем рассмотреть эту ситуацию более подробно, взяв за основу конкретный пример.

Таблица. Пошаговая инструкция по укладке.

Шаги, фото	Комментарий
Шаг 1 – снятие плинтуса	Кроме того, что комнату по возможности придётся освободить от мебели, первое, что нужно сделать – это снять плинтуса. Даже если стыки стен и пола были в своё время качественно заделаны, в результате усадочных процессов под плинтусами сто процентов образовались солидные щели. Ваша задача – хорошенько заделать их монтажной пеной.
Шаг 2 – удаление старого ЛКМ покрытия	Если на полу, который раньше был финишным, а теперь будет черновым, есть лакокрасочное покрытие, его лучше удалить с помощью шлифовочной или циклевальной машины. Удаление ЛКМ даст возможность нанести огнебиозащитный состав.
Шаг 3 – нанесение биозащитного грунта	Надо постараться сделать обработку так, чтобы грунт не только хорошо пропитал доску сверху, но и затекал в стыки. При невозможности использовать для этой цели пульверизатор наносите состав валиком с промазкой кистью труднодоступных участков. Слоёв должно быть минимум два, а лучше три. Каждому надо дать полностью высохнуть. Время сушки определяется инструкцией производителя.
Шаг 4 – герметизация щелей	На следующем этапе придётся ползать по полу и вручную с помощью узкого стального или резинового шпателя заделывать замазкой все щели между досками. Можно также использовать один из новомодных полимерных герметиков для дерева, которые продаются в тубах под монтажный пистолет.
Шаг 5 – закупка доски для устройства контуров	Пока замазка сохнет, можно отправляться за покупкой строганой доски, так как именно такой вариант устройства контуров выбран в данном случае. Ширина пиломатериала будет обеспечивать необходимое расстояние между трубами тёплого пола. В данном случае — это 145 мм, толщина доски 20 мм.
Шаг 6 – раскрой доски	Для фиксации досок к основанию нужно приобрести ещё и саморезы. Утеплитель здесь под них монтировать не стали, так как он есть внутри старой конструкции, а щели теперь хорошо заделаны. Совет! Перед вами должна быть схема укладки пола с нанесёнными размерами, в соответствии с которыми и кроится доска.
Шаг 7 – скругление торца	Чтобы при укладке трубы, которая обязательно должна быть цельной, в петлях не образовывались заломы, торцы досок обязательно нужно скруглять. С помощью любого подручного круглого предмета нанесите карандашную разметку, а потом по ней произведите лобзиком рез. Совет! С ручным инструментом слишком долго приходится возиться, поэтому при большом объёме работ нужно позаботиться о наличии электрического.
Шаг 8 – обеспечение зазора	Межу досками должен быть зазор, внутрь которого можно будет укладывать трубки. Их диаметр составляет 16 мм, поэтому ширина паза должна быть минимум 20 мм. Так как толщина доски в точности соответствует этой величине, её обрезок попросту используется в качестве шаблона.
Шаг 9 — монтаж доски	Направление монтажа доски должно соответствовать той схеме укладки трубы (спираль, змейка, улитка и т. д.), которая принята за основу.
Шаг 10 – укладка трубного контура	Эту деревянную конструкцию тоже необходимо вскрыть защитным составом — только теперь гидрофобным, после чего можно приступать к укладке трубы в подготовленные пазы. По всему контуру она должна быть цельной.
Шаг 11 – подготовка ДСП	Закрывать всю конструкцию сверху будет ДСП – в данном случае шпунтованное, марки Квик Дек. Трубки тёплого пола хорошо утоплены в пазах, но трубы основного отопления немного выступают над поверхностью. Поэтому, чтобы скрыть их тоже, было решено сделать с обратной стороны покрытия соответствующие пазы.
Шаг 12 – монтаж отражающего слоя	Но сначала деревянное основание пола укрывается полосками фольги. От металлических пластин хозяин отказался по банальной причине их дороговизны.
Шаг 13 – монтаж верхнего жёсткого покрытия	Как уже было сказано, верхний слой пирога пола должен быть жёстким. Чтобы уменьшить расходы на устройство ещё одного слоя, например, ламината поверх фанеры, можно взять не просто шпунтованные плиты ДСП, а тот же Квик Дек, только с облагороженной лицевой поверхностью. Как вариант — правда, более дорогой, это могут быть и пробковые плиты с цифровой печатью  Corkstyle, которые мы видим на фото. В такой ситуации, как та, что послужила нам в этой инструкции в качестве примера, вариант с модульными плитами с облагороженной лицевой поверхностью, представляется наиболее оптимальным и по трудоёмкости, и по стоимости.

Несмотря на то, что процесс устройства греющих контуров на деревянном основании отличается значительной трудоёмкостью, он всё же не столь грязный и пыльный, как вариант с цементной стяжкой. Да и вообще, мокрые технологии нежелательно применять там, где конструкции обладают высокой степенью гигроскопичности. Поэтому, когда приходится делать такие полы в деревянном эксплуатируемом доме, большинство людей отдают предпочтение именно сухому способу монтажа.

Видео – Водяной теплый пол по деревянному основанию

Видео – Монтаж водяного теплого пола

Видео – Монтаж ИК пленки на деревянный пол

электрическая система и ее монтаж

Содержание:

1. Какой выбрать тёплый пол на дачу
2. Тёплые водяные полы на даче
3. Электрический тёплый пол на даче
4. Комбинированный вариант тёплого пола
5. Технология пошагового монтажа электрического (ИК) пола
6. Видео инструкции
7. Полезные советы

При строительстве дачного дома, важно создать уютные и комфортные условия как для отдыха, так и для работы в саду. Добиться этого можно при правильно подобранном способе отопления.

Сегодня популярно использовать в качестве обогрева дач систему «тёплый пол», так как она удобна и экономична.

Однако следует отметить, что обустройство тёплых полов, как основного источника отопления дачного домика, подходит только в том случае, если сделана хорошая теплоизоляция, иначе тепло будет расходоваться не эффективно.

Какой выбрать тёплый пол на дачу

Есть два вида тёплых конструкций: водяная и электрическая. Каждая обладает своими плюсами и минусами, поэтому выбирать модель нужно отталкиваясь от условий эксплуатации:

1. При плохом электроснабжении на даче стоит остановить выбор на водяной системе.
2. Если в садовом домике не планируется проживание зимой, то идеальный вариант — электрические тёплые полы.

Все виды нагревательных полов имеют ряд преимуществ перед стандартными способами обогрева: они безопасны, создают здоровый микроклимат для человека, не занимают пространство, бесшумны, эффективны в использовании.

РЕМОНТ КВАРТИРЫ СВОИМИ РУКАМИ. СРАВНЕНИЕ ТЁПЛЫХ ПОЛОВ #97

Смотрите это видео на YouTube

Тёплые водяные полы на даче

Водяной тёплый пол — контур из труб с теплоносителем внутри, в качестве которого выступает вода или антифриз. Нагрев осуществляется автономным теплогенератором. А для перемещения теплоносителя по трубам требуется насос и регулирующая арматура.

Для водяного контура подходят любые трубы: из металлопластика, полиэтилена, полибутена. Они не пропускают кислород, что понижает степень образования коррозии в котле.

Продаются трубы в бухтах длиной 5 метров, это позволяет создать контур без соединений. Укладывать нагревательный элемент можно змейкой, спиралью и спиралью со смещённым центром.

Чтобы прогрев пола в частном доме был равномерный, нужно делать укладочный шаг не более 30 см.

Регулировка водных тёплых потоков осуществляется с помощью термостатической и запорной арматуры, которые монтируются перед корректором. А за местное регулирование температурного уровня в устройстве отвечает термостат, он размешается на распределительных корректорах.

Однако «сердцем» системы является циркуляционной насос. При его соединении с термостатической арматурой образуется смесительный узел.

Водяные тёплые полы отлично работают с любым половым покрытием. Но в дачном домике максимальная теплоотдача будет при укладке на пол керамической плитки. Соседство устройства с ламинатом — также не плохой вариант.

Перед заливкой стяжки на бетонное основание требуется обустроить «пирог»: основание, гидроизоляция, утеплитель, армирующая сетка, к которой монтируются трубы.

Основными достоинства тёплого водяного устройства при монтаже на деревянный пол являются:

• равномерный обогрев воздуха в помещении любого размера;
• экономичность при эксплуатации, в сравнении с электрическим типов конструкции, если теплоноситель обогревается газом, жидким топливом или углём;
• продолжительный срок эксплуатации.

Главная сложность при сооружении такого отопления на даче — необходимость проведения проектировочных работ и расчётов перед началом строительства самого дома на садовом участке. Кроме того, устройство данного тёплого пола — это существенные затраты при монтаже конструкции.

Узнайте как произвести своими руками укладку теплых водяных полов в частном доме на бетонный пол — пошаговая инструкция!

ТЕПЛЫЙ ВОДЯНОЙ ПОЛ НА ДЕРЕВЯННОМ ОСНОВАНИИ

Смотрите это видео на YouTube

Электрический тёплый пол на даче

Электрические тёплые полы бывают нескольких видов: нагревательный кабель, маты и инфракрасная плёнка.

Регулировка температуры в данных устройствах осуществляется при помощи терморегулятора, при обязательном наличии температурного датчика. Электрические виды устанавливаются даже в помещениях имеющих повышенную влажность (за исключением ИК-системы).

Использовать их можно как в летний, так и в зимний период. Они не несут опасность подтопления, так как отсутствует жидкий теплоноситель. Основной недостаток всех электрических полов — значительные расходы на электроэнергию.

Рассмотрим подробнее плюсы и минусы каждого вида:

1. Нагревательный кабель — монтируется в бетонную стяжку толщиной не менее 5 см, под половое покрытие. Схема укладки может быть змейкой или спиралью, как и при водяной системе. Используется кабель одножильный и двужильный. Отличительная черта данных конструкций в том, что подключение двужильного провода производится одним концом, а при подсоединении одножильного — двумя.

Лучше всего кабельный пол сочетается с плиткой, она отлично держит тепло, что даёт возможность экономить электричество.

Использование ламината, линолеума и паркета в качестве полового покрытия не рекомендовано, так как этот способ обогрева является конвекционным. Хотя строгого запрета на применение этого материала нет.

Плюсы кабельных тёплых полов в доме на даче:

• они безопасны;
• просты в монтаже;
• достаточно экономичны.

Основной минус данной системы — необходимость в заливке цементно-бетонной стяжки. Ведь только в этом случаи, устройство будет работать более эффективно.

Кроме того, для некоторых сложность заключается и в самой укладке кабеля, тогда стоит отдать предпочтение матам.

1. Нагревательные маты — это тот же кабельный пол, представляет собой сетку из стекловолокна с размещённым на ней кабелем, что упрощает процесс монтажа. Ещё один плюс — укладку можно производить в слой плиточного клея, нет необходимости в заливке стяжки из бетона. Поэтому, толщина конструкции составляет всего 3 см. Помимо этого, в отличие от кабельной системы, нагревательные маты хорошо сочетаются с линолеумом, ламинатом и ковролином.

Сооружение такой конструкции быстрее и проще, и даже не опытный человек может установить её своими руками на даче на деревянный пол. Продаются маты в рулонах, что также облегчает укладку.

• Инфракрасный тёплый пол — имеет многослойную структуру с карбоновыми пластинами в качестве нагревательных элементов, которые размещены между слоями полимерной плёнки. Пластины располагаются параллельно, поэтому при выходе из строя одной детали, вся система продолжает функционировать. Толщина данного устройства всего несколько миллиметров, это позволяет использовать его в помещениях с маленькими потолками.

При работе пола образуется ИК излучение с выделением тепла. Как и во всех электрических устройствах, работа регулируется с помощью терморегулятора. Инфракрасный пол способен прогревать поверхность только в том месте, где это необходимо.

Монтируется плёнка без стяжки. Идеальным половым покрытием для тёплого инфракрасного пола на деревянное основание является линолеум. Не плохо сочетается с ламинатом и ковролином.

Важно! Недопустим монтаж инфракрасного пола под плитку, так как плёнка имеет плохую адгезию с плиточным клеем. Это приводит к некачественной фиксации плитки, что в свою очередь может повредить нагревательным элементам.

Главные положительные стороны такой системы отопления:

• универсальность в применении;
• большой срок службы;
• простота монтажа.

Кроме того, пол экономичен, он быстро прогревает поверхность, и его можно использовать по необходимости. Это особенно удобно при обогреве дачных домиков.

Основные недостатки ИК полов — боязнь влаги и сложность сооружения в помещениях с нестандартной планировкой.

Комбинированный вариант тёплого пола

Комбинированная версия обогрева полов на даче не является популярной, однако о ней тоже следует рассказать. По сути, это всё та же водяная система, единственное отличие в том, что подогрев теплоносителя осуществляется при помощи электричества (ТЭНов).

Её вполне можно использовать для отдельно стоящих загородных домов, проживание в которых будет сезонным. При выборе отопительной системы, следует учитывать не только технологию монтажа, но и характеристики материала, который будет использоваться в качестве полового покрытия, и особенности помещения.

Но, так как загородные дома чаще имеют деревянные перекрытия, которые не выдержат тяжёлой бетонной стяжки, то наиболее подходящий вариант — это инфракрасный пол. Тем более, что процесс монтажа не сложный, и его можно провести самостоятельно.

Технология пошагового монтажа электрического (ИК) пола

Любые строительные работы следует начинать с расчёта количества необходимого материала. А при обустройстве электрической системы, ещё и с подсчёта затрат на электрическую энергию.

Рассмотрим установку тёплого пола в дачном домике, на примере инфракрасной плёнки, так как это наиболее лёгкий и простой вариант. Экономию при укладке такой конструкции можно достичь купив управляемую ИК-систему.

Последовательность работ по монтажу инфракрасного тёплого пола в загородном доме выглядит следующим образом. Потребуется приобрести необходимый материал и подготовить инструмент. Нам понадобиться:

• плёночный нагревательный элемент;
• клеммы и кабель;
• специальный изолирующий материал — битумная лента;
• термодатчик, для контроля уровня нагрева;
• блок управления — терморегулятор, который может быть электромеханическим и электронным;
• двухсторонний скотч;
• фольгированная подложка;
• утеплитель;
• фанера.

К сведению! Плёночного материала должно быть меньше, чем площадь обогреваемого помещения, так как под тяжёлой мебелью он не монтируется. А фанеры, материала для теплоизоляции и гидроизоляции должно быть столько, чтобы застелить всю комнату.

Можно купить готовый комплект, который содержит всё необходимое для монтажа ИК-системы, кроме датчика и терморегулятора.

Кроме того, в процессе работы понадобятся: ножницы, нож, отвёртка, плоскогубцы.

• Подготовка деревянного основания. Для укладки плёнки требуется ровная и чистая поверхность, поэтому специалисты рекомендуют сделать настил на доски из фанеры. Отличный вариант — фанера с защёлкивающимся механизмом, получается ровная и практически без швов поверхность. Фиксируется фанера к черновому основанию на саморезы, которые должны быть слегка утоплены. При желании, можно положить под листы утеплитель, в виде вспененного полиэтилена.

• Укладка теплоизоляции. Теплоизоляционный материал кладётся на фанеру фольгированной стороной вверх, встык, и фиксируется при помощи степлера. А стыки изделия проклеиваются скотчем, можно использовать строительный или фольгированный.

• Составление схемы укладки плёнки и определение места монтажа терморегулятора. Прибор лучше установить вблизи выхода и рядом с выключателями.
• Подготовка плёнки — нарезается она нужной длины. Резать следует строго в специально предназначенных для этого местах.

• Установка нагревательного элемента — полотна стелются параллельно, медными полосами вниз.

• Проведение работ по изоляции кабеля. Необходимо изолировать плёнку в местах разреза битумом, кроме участков, где будет осуществляться подключение.

• Фиксация контактов. Клипсы устанавливаются на медные шины, в местах подключения к электроцепи. Одна пластинка вставляется внутрь плёнки, а другая снаружи, на медные полосы. Фиксируется зажим путём сжатия его плоскогубцами.

• Закрепление плёнки. Полосы соединяются друг с другом при помощи скотча, для более прочной фиксации можно закрепить их по краю с шагом 500 мм.

• Подключение системы. Соединение клемм с проводом делается согласно схеме. Чтобы получился качественный контакт, места соединения хорошо зажимаются плоскогубцами.

• Изоляция контактов. Клеммы обрабатываются битумным скотчем. Один кусочек изолятора приклеивается снизу зажима, а второй сверху, после чего они склеиваются между собой.

• Установка температурного датчика. Устанавливается он под плёнкой, на специальной чёрной полосе. Расстояние от края полотна должно составлять 150 мм. Укладывается прибор и кабель от него в пазы утеплителя, которые необходимо для этого сделать, иначе поверхность не будет ровной. Фиксация датчика и проводов осуществляется монтажным скотчем.

• Монтаж терморегулятора. Терморегулятор бывает накладным или закрепляется в гнездо в стене. Кабель от него может фиксироваться прямо на стену, или размещаться в специально проделанных штробах.

• Соединение кабеля с терморегулятором. Кабель идущий от инфракрасного пола, датчика и источника питания подсоединяется к терморегулятору согласно инструкции.

Важно! Перед дальнейшими работами, следует проверить систему на работоспособность. Для этого, на приборе нужно установить показатель не выше 30 градусов, и проверить работу каждой полосы.

• Укладка гидроизоляционного слоя. Полиэтиленовая плёнка раскладывается по всей поверхности ИК пола внахлёст и закрепляется скотчем.

• Монтаж настила для полового покрытия. В качестве материала для подложки используется фанера, она укладывается на нагревательные элементы.

• Установка финишного покрытия. Поверх настила монтируется напольное покрытие.

Как видите, монтаж инфракрасного тёплого пола на даче легко сделать своими руками, главное строго соблюдать технологию.

Видео инструкции

ИНФРАКРАСНЫЙ ТЕПЛЫЙ ПОЛ В КАРКАСНОМ ДОМЕ

Смотрите это видео на YouTube

Тёплый пол за 1 час своими руками при ремонте комнаты в квартире

Смотрите это видео на YouTube

Монтаж теплого пола Caleo под ламинат и линолеум

Смотрите это видео на YouTube

Полезные советы

Чтобы в дальнейшем тёплый пол на даче не создал вам проблем, нелишним будет прислушаться к некоторым советам:

1. При установке электрической системы на деревянный пол теплоизоляцию следует применять с осторожностью, нельзя допускать перегрев.
2. Не рекомендовано монтировать кабель или плёнку под мебель.
3. Терморегулятор нужно устанавливать в местах, где отсутствует попадание влаги, так он прослужит дольше.
4. Лучше если подключать прибор к сети будет специалист.

Следуя нашим рекомендациям и советам вы не только сможете правильно выбрать тёплый пол для своей дачи, но и самостоятельно произвести монтажные работы.

9 плюсов и минусов полов с подогревом, которые вас удивят

Вам нравится ходить зимой по теплому полу? Если да, то вы не одиноки. Многим нравится комфорт и удобство полов с подогревом. Вам, наверное, интересно, что они вообще собой представляют, как работают, как насчет стоимости и обслуживания? У нас есть все ответы для вас! В этом руководстве вы узнаете все, что вам нужно знать о полах с подогревом, и подробно объясните их плюсы и минусы. Давайте начнем!

Что такое полы с подогревом?

Полы с подогревом или лучистое отопление пола — это система, в которой либо электрические провода, либо трубы с горячей водой устанавливаются под полом для создания тепла. Затем тепло излучается вверх и равномерно прогревает помещение снизу вверх. Лучистый теплый пол — это эффективный способ обогреть помещение, поскольку в нем нет громоздких радиаторов или вентиляционных отверстий, которые могут занимать ценное пространство.

Как работает лучистое отопление пола?

Знаете ли вы, что системы лучистого отопления восходят к Римской империи в форме гипокауста? Традиционные системы отопления, такие как камины и обогреватели, неэффективны по сравнению с системами лучистого отопления, поскольку они нагревают воздух напрямую. Это приводит к тому, что горячий воздух поднимается вверх, а холодный опускается, что приводит к неравномерному распределению тепла в помещении. Лучистое напольное отопление преодолевает эту проблему, напрямую нагревая предметы и людей в помещении.

Полы с подогревом работают либо за счет циркуляции теплой воды по трубам, либо за счет пропускания электрического тока по проводам, что создает электрическое сопротивление. Затем тепло излучается вверх и равномерно нагревает остальную часть комнаты за счет излучения.

Лучистое тепло работает путем непосредственного обогрева людей и предметов в помещении.

Может ли лучистое отопление пола принести пользу вашему дому?

Вы когда-нибудь заходили в комнату в своем доме, где было заметно холоднее? Или вы когда-нибудь выходили из душа или ванны и чувствовали озноб? В большинстве домов есть эти «холодные точки» из-за кафельного пола, который по своей природе холодный, или других факторов, таких как цементная плита, неотапливаемое подполье и неотапливаемый гараж. Если вам интересно, «Может ли теплый пол обогревать весь дом?» Ответ заключается в том, что хотя почти во всех домах можно использовать лучистое отопление пола, теплого пола не всегда будет достаточно, чтобы служить единственным источником тепла. Чтобы узнать, может ли напольное отопление быть основным источником тепла для вашего дома, обязательно ознакомьтесь с нашим Калькулятором тепловых потерь.

Одними из наиболее распространенных помещений для лучистого тепла являются ванные комнаты, кухни, подвал и спальни, расположенные над гаражом или неотапливаемым помещением. Чтобы решить, какая система лучистого обогрева пола подходит для вашего проекта, вы должны сначала ознакомиться с различными типами систем лучистого отопления.

Насколько тепло нагревается?

Большинство термостатов напольного отопления позволяют управлять системой лучистого отопления по температуре окружающей среды (т. срабатывает датчик пола). Температура пола почти всегда будет выше, чем температура окружающей среды, так как часть тепла теряется при передаче, когда материалы пола нагреваются.

В то время как температура пола может быть установлена ​​на уровне 104°F, температура пола обычно устанавливается между 80°F и 85°F, что является комфортным для большинства людей (в зависимости от температуры в помещении и окружающей среды).

Ощущение лучистого тепла очень похоже на то, что вы испытываете в летний день, когда из-за облака вдруг появляется солнце. За исключением этого случая, вам не нужно беспокоиться об облаках, когда речь идет о подогреве пола!

Типы лучистого теплого пола

Существует два типа теплого пола: электрический и водяной.

Электрический теплый пол использует электрическое сопротивление для выработки тепла через маты или провода, установленные под полом. Электрические элементы сплетены в виде змеевика, чтобы обеспечить равномерное распределение тепла. Многие элементы электрического обогрева пола предназначены для встраивания в тонкослойный или самовыравнивающийся цемент под напольным покрытием, но некоторые варианты обогрева, такие как наша линейка продуктов Environ, предназначены для установки без клея, что может сократить затраты на проект.

Водяное отопление пола, также известное как водяное отопление, использует воду, которая нагревается бойлером, а затем циркулирует по пластиковым трубам. Тепло от воды нагревает пол и распространяется по всему помещению.

Купить сейчас

Электрический и водяной теплый пол

Как электрические, так и водяные системы обогрева пола выполняют работу по нагреву пола, чтобы сделать ваш дом более комфортным. Однако есть некоторые различия в том, как они работают. Вот краткое изложение. 9№ 0003

Электрический теплый пол прост в установке и может быть выполнен своими руками. Они также более доступны по цене и идеально подходят для небольших площадей или комнат. Кроме того, они универсальны и подходят для всех типов напольных покрытий. Наконец, правильно установленная система электрического обогрева пола практически не требует обслуживания для правильной работы.

Водяной теплый пол, с другой стороны, может использоваться для обогрева больших площадей, чем электрический. Однако для нагрева требуется больше времени по сравнению с электрическим теплым полом, для нагрева которого обычно требуется около 30-50 минут. Это означает, что вам, возможно, придется оставить их включенными на пару часов, прежде чем вам понадобится тепло. Кроме того, они дороже в установке, но могут прослужить десятилетиями при надлежащем уходе. Установка более сложная и обычно требует участия профессионала. Это также требует более высоких первоначальных затрат из-за котла и связанного с ним оборудования.

Как правило, оба метода эффективны для обеспечения лучистого обогрева пола. Основное отличие заключается в процессе укладки, стоимости и времени прогрева пола.

Если вы делаете полную реконструкцию дома или строите новый дом, идеально подойдет водяная система подогрева пола. С другой стороны, электрическая система обогрева пола будет лучшим и более доступным вариантом, если вы ремонтируете комнату (или несколько комнат) или хотите добавить подогрев пола только в определенные зоны вашего дома.

Плюсы и минусы лучистого тепла

Воплощением роскоши и комфорта должны быть полы с подогревом. Идея иметь теплые полы, по которым можно ходить в холодные зимы, или даже наслаждаться теплыми полами в ванной, пока вы готовитесь к новому дню, очень привлекательна. Лучистое отопление пола имеет много преимуществ, а также некоторые недостатки, которые важно учитывать, прежде чем делать инвестиции. Давайте рассмотрим более подробно ниже.

Плюсы полов с подогревом

Конечно, может быть, мы предвзяты, но в установке полов с подогревом действительно есть что понравиться!

1. Равномерный обогрев

Самым большим преимуществом систем напольного отопления является их способность равномерно нагревать помещение и пол. В системах принудительного воздушного отопления используются вентиляционные отверстия для распределения теплого воздуха по помещению. Расположение вентиляционных отверстий определяет, какие части комнаты будут теплее, чем другие. Напротив, напольное лучистое отопление нагревает весь пол, что приводит к равномерному нагреву помещения и к равномерной температуре окружающей среды вокруг тела человека. Это означает, что вы будете чувствовать себя более комфортно при более низком уровне температуры окружающей среды, потому что вы не будете испытывать холодных сквозняков.

Модернизация ванной комнаты с рулоном TempZone Flex

2. Не требует обслуживания

Системы напольного отопления не требуют обслуживания. После установки они прослужат более 20 лет без каких-либо проблем. На самом деле, WarmlyYours дает гарантию на свою электрическую систему обогрева пола TempZone™ в течение 25 лет (и пожизненно, если система устанавливается с помощью нашей услуги SmartInstall). и быстро найдите и устраните проблему. Если вам нужна какая-либо поддержка для обогрева пола, WarmlyYours поможет вам!

Примечание. Водяные системы напольного отопления не обеспечивают этого преимущества.

3. Без шума

Представьте себе, что вы пытаетесь сосредоточиться на работе, а на заднем фоне звучит работающая печь. Было бы очень трудно сосредоточиться, не так ли? Это не проблема с лучистым подогревом пола, поскольку они очень тихие. В отличие от систем с принудительной подачей воздуха, здесь нет громкой топки. Поэтому вы ничего не услышите, пока они включены.

4. Неаллергенный

Теплый пол не перемещает воздух, то есть в помещении не циркулирует пыль или другие аллергены. Это большое преимущество для людей, страдающих аллергией или астмой.

5. Энергоэффективность

Лучистое отопление пола — один из самых энергоэффективных способов отопления дома. Фактически, они считаются как минимум на 20-25% более энергоэффективными, чем системы воздушного отопления. Это связано с тем, что тепло равномерно распределяется по помещению, поэтому нет необходимости перегревать помещение, чтобы компенсировать холодные участки. Кроме того, лучистый обогрев пола очень эффективен, поскольку он не зависит от воздуховодов, через которые может происходить утечка тепла.

Кроме того, благодаря передовой технологии вы можете легко регулировать температуру в помещении с помощью WIFI или программируемого термостата. Это означает, что вы обогреваете комнату только тогда, когда вам это нужно, и можете снизить температуру, когда вы не используете комнату. В результате вы экономите электроэнергию и снижаете свои счета за электроэнергию.

В целом эксплуатационные расходы на теплый пол очень низкие. На самом деле, для типичной ванной комнаты запуск системы будет стоить вам меньше доллара в день.

6. Простота установки

Электрические системы обогрева пола настолько просты в установке, что это может сделать даже умелый домашний мастер. Какую электрическую систему обогрева пола вы порекомендуете? Это зависит от большого количества переменных, включая бюджет проекта и возможности установки, но хорошая новость заключается в том, что системы подогрева пола можно использовать практически под любым типом напольного покрытия. Они доступны в рулонах, в которых уже есть нагревательный кабель, прикрепленный к сетке в виде змеевика. Поэтому все, что нужно сделать установщику, это раскатать их, обрезать и перевернуть там, где это необходимо, чтобы заполнить комнату. Они также доступны со свободным кабелем с установочной мембраной с квадратными «шпильками», удерживающими кабель на месте. Этот вариант также обеспечивает преимущества предотвращения образования трещин на плиточном полу с подогревом. Напротив, гидравлические системы не так просты в установке. Для установки им нужен профессионал.

Еще одним преимуществом систем лучистого обогрева пола является то, что они не требуют дополнительных работ по воздуховодам, которые могут быть как дорогостоящими, так и трудоемкими.

Минусы теплых полов

У каждой медали две стороны, и теплые полы ничем не отличаются. Несмотря на множество преимуществ, есть и недостатки, о которых следует знать.

7. Необходимо заменить напольное покрытие

Если вы хотите установить в своем доме полы с подогревом, вам необходимо заменить существующее напольное покрытие. Это связано с тем, что лучистые полы с подогревом необходимо укладывать под новое напольное покрытие. Самым популярным выбором для теплых полов является плитка, потому что она очень хорошо проводит тепло. Однако вы также можете выбрать из множества других вариантов, включая ламинат, плавающую древесину, прибитую гвоздями древесину, винил (включая LVT) и т. д.

8. Немного увеличивает высоту пола

Полы с подогревом необходимо укладывать поверх чернового пола, поэтому существующий пол будет поднят примерно на дюйм. Это может быть проблемой, если у вас есть двери, которые распахиваются в комнату, так как они могут не выходить за пределы нового пола. При использовании наших ультратонких нагревательных матов Environ и наших нагревательных элементов TempZone (даже при встраивании тонкого слоя) увеличение высоты пола будет намного меньше (обычно 19/64 дюйма для Environ плюс изоляционная подложка CeraZorb и 3/8 дюйма для встроенных нагревательных элементов TempZone). в тонком наборе или SLC).

9. Стоимость

Первоначальная стоимость полов с подогревом может быть выше, чем у других типов систем отопления. В зависимости от системы, которую вы покупаете, цены на электрические системы обогрева пола варьируются от 10 до 20 долларов за квадратный фут. Вы можете использовать наш Конструктор предложений по подогреву пола, чтобы узнать, сколько стоит система для вашего проекта. Вы также можете воспользоваться нашим Калькулятором эксплуатационных расходов, чтобы узнать, сколько будет стоить запуск системы.

Однако следует иметь в виду, что лучистые полы с подогревом служат намного дольше, чем другие системы отопления, и очень энергоэффективны. В долгосрочной перспективе вы действительно сэкономите деньги, установив теплые полы.

В отличие от электрических систем, водяные системы напольного отопления обычно дороже, поскольку для их работы требуется бойлер, насос и газовые линии. Однако, если они используются по всему дому, их стоимость за квадратный фут снижается, потому что стоимость распределяется между несколькими комнатами.

С чего начать

Чтобы узнать, сколько будет стоить пол с подогревом для вашей следующей реконструкции, ознакомьтесь с конструктором предложений теплого пола WarmlyYours. Электрический теплый пол стоит дорого в месяц? Вы можете получить приблизительное представление о том, сколько будет стоить запуск системы, используя Калькулятор эксплуатационных расходов WarmlyYours. Когда вы будете готовы приступить к установке, вы можете найти список подрядчиков в вашем районе, которые работают с теплым полом здесь. Выберите профессионала для установки системы подогрева пола, плитки, термостата и т. д. Или сделайте работу самостоятельно, если вы так склонны, и наймите только профессионального электрика, чтобы закончить работу, установив термостат. Вариант за вами.

Как только вы начнете свой проект, WarmlyYours всегда будет рядом, чтобы помочь. Наши технические специалисты доступны круглосуточно и без выходных по телефону 800-875-5285, чтобы помочь вам с любыми вопросами, возникающими во время установки.

Лучистое тепло под деревянным полом

Когда вы слышите слова «полы с подогревом», большинство людей, вероятно, представляют ванную комнату с теплым кафельным полом. Хотя ванная комната является самой популярной комнатой для установки полов с подогревом, вы можете быть удивлены, узнав, что на самом деле вы можете использовать лучистое тепло в любой комнате дома и практически под любым типом пола — даже прибитым гвоздями из твердой древесины!

Установка лучистого тепла под деревянным полом придаст красоту и роскошь любому помещению. Следуя этим четырем шагам, вы сможете успешно и безопасно установить излучающее тепло под паркетным полом, прибитым гвоздями, чтобы добавить функциональности и комфорта в вашу комнату.

1. Установите деревянные шпалы.

Ключом к успешной установке лучистого тепла под деревянными полами являются деревянные шпалы. Что такое шпалы? Это полоски дерева шириной 1-2 дюйма и высотой 3/8-1/2 дюйма. Они должны быть установлены на расстоянии между гвоздями, указанном производителем. Шпалы устанавливаются для создания полос, в которые будет помещена система утепления. Настил должен быть уложен в соответствии с требованиями производителя напольного покрытия. Уточните у производителя, что напольное покрытие было одобрено для такого использования. Предоставьте WarmlyYours параметры расстояния между гвоздями, и SmartPplan будет нарисован соответствующим образом. При выборе нагревательного элемента обратите внимание на линейку продуктов TempZone™ компании WarmlyYours, которые одобрены для использования в качестве лучистого тепла под деревянным полом. Вы можете использовать гибкие рулоны TempZone™ или кабель, но свободный кабель, как правило, является наиболее эффективным выбором, поскольку он не требует никаких разрезов. Однако доказано, что оба варианта нагрева эффективно обогревают пол снизу, так что выбор за вами!

2. Разложите нагревательный элемент.

Если вы решили использовать Flex Roll, просто раскатайте нагревательный элемент шириной 18 дюймов между шпалами, затем обрежьте и поверните нагревательный элемент вокруг шпал по мере необходимости. Если вы работаете со свободным кабелем, сплетите кабель в виде змеевика между шпалами, используя фиксирующие полосы на обоих концах полосы.

3. Покройте нагревательный элемент самовыравнивающимся клеем.

После установки нагревательного элемента его следует полностью покрыть самовыравнивающимся цементом. Наносите цемент до тех пор, пока он не сравняется с верхней частью деревянных шпал.

4. Как укладывать паркет.

Когда цемент высохнет и затвердеет, пора укладывать паркетные полы! Укладывая доску за доской, прибейте ее к деревянным шпалам внизу. Примечание: Обязательно вбивайте гвозди прямо в шпалы. Если гвозди войдут в шпалу под углом, есть вероятность, что они проткнут нагревательный кабель. Если вы случайно перережете нагревательный кабель, не беспокойтесь — все ваши усилия не пропали даром. Кабель можно отремонтировать с помощью нашего комплекта для сращивания, но это сэкономит вам много времени и усилий, если вы будете особенно осторожны на этом последнем шаге.

Когда все доски прибиты, все готово! Установка лучистого тепла под деревянным полом может показаться сложной задачей, но если вы знаете, как правильно его установить, вам нечего бояться!

Если вы заинтересованы в установке системы лучистого тепла под прибитыми гвоздями паркетными полами в вашем доме, начните с запроса индивидуального плана установки, связавшись с нами по адресу [email protected]. Вы также можете подготовиться, убедившись, что у вас есть все инструменты, необходимые для вашего проекта. WarmlyYours предлагает семь инструментов для проектов лучистого отопления — ознакомьтесь с ними здесь.
