Теплые полы водяные в частном доме своими руками. Плюсы и минусы

Теплый пол водяной своими руками имеет хорошие и плохие стороны. До того, как сделать теплый пол в частном доме, нужно учесть их все.

В чем плюсы водяного отопления:

• Подобная система обеспечивает комфортные тепловые условия. Тепло поднимается снизу вверх. Это прогревает все помещение. Особенно это актуально в частных домах с высокими потолками.
• Когда ноги находятся в тепле, понижение температуры окружающего воздуха незаметно находящимся в помещении людям.
• Поскольку теплый пол от отопления – низкотемпературный обогреватель, он не сушит воздух.
• В роли обогревателя используется вода температурой гораздо ниже, чем нужно радиаторам. Применение такой системы для отопления в частном доме хорошо совмещается с конденсационными котлами или тепловыми насосами.
• Существует возможность отключения части контуров от системы.
• Нагретый бетон долго сохраняет температуру и в помещении поддерживается стабильный тепловой режим. Это хорошо работает при использовании твердотопливных котлов.
• Вся укладка водяного теплого пола спрятана в полу и не нарушает общую картину комнаты.

Все элементы пола входят в напольное покрытие

Однако существует и ряд недостатков, на которые следует обратить внимание, устраивая водяные теплые полы в частном доме:

• Требуется качественное выполнение всех этапов монтажа до того, как залить теплый пол. Исправление ошибок или неисправностей по окончании работы – дело материально затратное, а иногда и невозможное.
• Теплый водяной пол в квартире может быть сделан только с разрешения соответствующих органов правления.
• Медленная и незначительная регулировка теплого водяного пола. Используя отопительный котел, можно настроить теплый пол на небольшой диапазон, в квартире с центральным отоплением нельзя регулировать вовсе.
• Не всякие покрытия совмещаются с теплыми поломи. На них не рекомендуется устанавливать громоздкую мебель или стелить ковры.
• Толщина теплого пола около 10 см. Это необходимо учитывать при проектировке комнаты в целом.
• Утепление межэтажных перекрытий увеличивает нагрузку на балки.
• Установка циркуляционных насосов и терморегуляторов обязательна.
• Устройство таких полов довольно недешево.

Взвешивая все за и против, нельзя сказать, что сделать теплые полы, – это повысить комфорт за небольшую доплату. Хотя многие мастера могут сделать водяной теплый пол в доме своими руками. Выполняя ряд важных правил, можно добиться положительных результатов.

Электрический теплый пол в частном доме. Монтаж водяного теплого пола

Водяной теплый пол в частном доме укладывается по следующей технологии:

1. Монтаж коллектора . Коллектор устанавливается в коллекторный шкаф или предназначенную для него нишу в стене, после чего выполняется его подключение к отопительному оборудованию.
2. Установка демпферной ленты . Лента укладывается по всему периметру здания или вокруг того участка, где будет находиться отопительный контур. Наличие ленты не только компенсирует температурное расширение, но и позволяет снизить теплопотери.
3. Армирование . На слой теплоизоляции нужно уложить арматурную сетку, которая фиксируется анкерами и соединяется между собой обычной проволокой.
4. Монтаж труб . Трубы водяного контура разматываются, причем нужно следить, чтобы они не выкручивались по своей оси. Трубопровод укладывается в соответствии с выбранной схемой и фиксируется при помощи кронштейнов или хомутов.
5. Подключение к коллектору . Все контуры подключаются к соответствующим выводам, после чего систему можно заполнять теплоносителем. Водяной контур нужно оставить на двое суток в рабочем состоянии для проверки на предмет протеканий.
6. Заливка стяжки . Поверх заполненной водой системы заливается обычная цементная стяжка, которую нужно оставить до полного застывания (обычно на это требуется около месяца). Когда раствор окончательно высохнет, можно будет запускать отопление в рабочем режиме. Преждевременный запуск системы с большой вероятностью приведет к повреждению бетонного слоя.

Технология теплого пола в доме. Водяной теплый пол своими руками — инструкция и Видео

Водяные теплые полы – самое экономичное решение для полного или частичного обогрева частных домов, отапливаемых с помощью котла.

При обогреве пола распределение температуры происходит по вертикали снизу вверх, что создает наиболее комфортные условия в различных зонах: у пола воздух получается теплее в среднем на 5 градусов, а в зоне дыхания – более прохладным. Это улучшает общее самочувствие и позволяет сэкономить энергоресурсы.

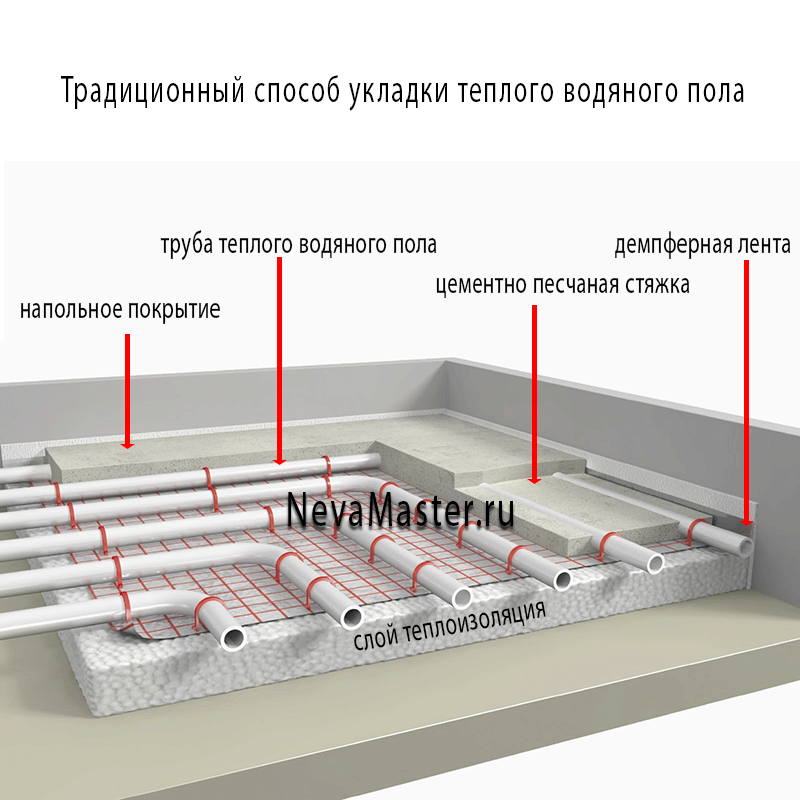

Устройство водяного теплого пола

Чтобы выполнить теплый водяной пол, который будет служить долгие годы без протечек, необходимо строго соблюдать технологию и все этапы монтажа. Водяной теплый пол состоит из нескольких слоев:

• Гидроизоляция, предотвращающая намокание утеплителя и бетонной стяжки. Обычно для этих целей применяют полиэтиленовую пленку;
• Все стыки со стенами в обязательном порядке изолируют от стяжки с помощью демпферной ленты – она необходима, чтобы амортизировать расширение бетона при нагреве. Если помещение слишком большое или имеет сложную форму, а теплый пол состоит из нескольких контуров – с помощью демпферной ленты необходимо также сделать деформационные швы.
• Теплоизоляция – ее задача не допустить утечек тепла через перекрытия. В качестве теплоизоляции водяных полов могут служить как минеральные теплоизолирующие маты, так и полистирольные плиты;
• Еще один слой гидроизоляции из полиэтиленовой пленки, предотвращающий вытягивание влаги утеплителем из бетонной стяжки. В случае утепления полистиролом достаточно проклеить стыки плит монтажным скотчем;
• Арматурная сетка или специальные модули для укладки труб;
• Трубы, уложенные в контур определенной формы;
• Бетонная стяжка толщиной не менее 5 см;
• Финишное декоративное покрытие.

Теплый пол в частном доме по грунту. Какой «пирог» должен быть под тёплым полом

Схема устройства пола по грунту несколько отличается от обычного пирога, используемого для монтажа системы отопления по уже готовому основанию. Выполняются следующие этапы работ:

• Присыпка – изначально на основание засыпается песок. Толщина слоя приблизительно 15 см. осуществляется уплотнение грунта виброплитой. Тщательная трамбовка необходима, чтобы избежать дальнейших просадок грунта. Песок утрамбовывается мокрым способом. В случае близкого расстояния до грунтовых вод, изготавливается дренажная система.
• Слой щебня – на утрамбованный слой засыпается щебень или любой другой похожий материал. Выполняется трамбовка. Толщина слоя керамзита или щебня вместе с песком должна быть не менее 30 см.
Черновая стяжка – толщина 10-15 см. Перед заливкой бетона изготавливается армирующая сетка. Если фундамент будет иметь большую площадь, обязательно изготовление компенсационных расстояний между зонами. В промежутке укладывается демпферная лента.
Монтаж на грунтовое основание без использования отделов для компенсирования нагрузки, приводит к растрескиванию стяжки в процессе высыхания. Предотвратить появление трещин можно также воспользовавшись старым проверенным способом. После заливки стяжка накрывается пленкой и поливается водой каждый день по нескольку раз в течение недели.
• Гидроизоляция – стелется по всей площади плиты. Концы изоляции должны находить на стены, приблизительно на 15 см. Остатки которые будут выступать после окончания работ, срезаются малярным ножом.
• Теплоизоляция – утепление пола на грунте обязательно. В отличие от обычной стяжки, в процессе монтажа теплых полов необходимо обеспечить экран для минимизации тепловых потерь. В качестве изоляционного материала используют полистирольные плиты или пенопласт. Теплоизоляция грунта выполняется таким образом, чтобы плиты полностью закрывали поверхность стяжки, а по бокам выступали над поверхностью пола на 10-15 см. Оптимальная толщина полистирола 5-10 см.
• Армирование и водяной контур – устройство водяного теплого пола по грунтовому основанию выполняется с применение армирующей сетки, уложенной на черновую стяжку. Арматура одновременно служит двум целям: основанием для укладки водяного контура и армирующим слоем, препятствующим разрыву финишного слоя стяжки.
• Финишная стяжка – устройство тёплого водяного бетонного пола по грунту заканчивается чистовой цементной стяжкой. Предварительно выставляются маяки, по которым раствор стягивается и расправляется правилом. Так как финишная стяжка является основанием для напольного покрытия, предъявляются высокие требования относительно плоскости.

Видео как сделать тёплый пол своими руками.

Категории: Дом по грунту

Понравилось? Поделитесь с друзьями!

⇦ Газоблок или пеноблок, что лучше. Сравнение блоков

⇨ Фанера влагостойкая для пола. Влагостойкая фанера для пола

как сделать своими руками, устройство по лагам с подогревом, в частном брусовом, конструкция

Многие люди делают выбор в сторону экологичных материалов и строят деревянные дома. Такое решение позволяет создавать уютное жилье с отличным микроклиматом и естественным воздухообменом. Но часто возникает вопрос о том, можно ли делать в деревянном доме теплый пол и если да, то, как его реализовать своими руками?

Особенности использования

В деревянном доме полы могут быть на лагах или на столбах, одно или двухслойными. В этом случае, можно установить как водяной, так и электрический теплый пол. Для такого типа обогрева рекомендуется максимальная температура 29 градусов, если она выше, то это не комфортно и вредно для здоровья.

[stextbox id=»2_znat»]Специалисты рекомендуют, чтобы в зоне постоянного нахождения людей, температура пола была в пределах 26 градусов, а вдоль стен, выходящих на улицу, ее можно повышать до 30-33 градусов.[/stextbox]

Если говорить об удельной мощности нагревательных элементов, то она ограничивается 80-130 Вт/м2, но этого может быть недостаточно, чтобы использовать пол с подогревом в качестве основного источника тепла. Проблемы могут возникать как в комнатах с большими окнами, так и в маленьких помещениях, загроможденных мебелью, так как полезная площадь пола будет незначительной.

 В деревянном доме, обычно все перекрытия деревянные и если вы решите укладывать теплый водяной пол в бетонную стяжку, то на них создается дополнительная нагрузка. Перед принятием такого решения, необходимо просчитать нагрузку и убедиться, что перекрытие сможет ее выдержать.

При обустройстве теплого пола в доме, необходимо учитывать и то, что он сокращает высоту помещения, поэтому лучше всего его монтировать на этапе строительства. Если у вас высокие потолки, то можно сделать подогреваемые полы и в жилом доме.

[stextbox id=»3_na_zam»]Создание теплого пола в доме требует достаточно серьезных финансовых затрат, но вы получаете эффективный и качественный обогрев помещения, в котором будет уютно и приятно находиться, независимо от погодных условий.[/stextbox]

Так как дом деревянный, чтобы избежать растрескивания и повреждения напольного покрытия из-за наличия теплого пола, необходимо придерживаться следующих правил:

• мощность теплого пола не должна превышать 130 Вт/м2;
• кабель укладывают равномерно по всей полезной площади пола;
• деревянное покрытие не должно быть толще 22-24 мм;
• материалы надежно защищают от влаги;
• обязательно используется терморегулятор, датчик температуры пола и воздуха;
• под деревянным покрытием, температура воздушной подушки не должна быть больше 40 градусов;
• перед установкой деревянного настила, рекомендуется, чтобы он полежал несколько дней на нагретом полу, а затем его можно будет закрепить;
• на теплый пол нельзя укладывать ковры, которые закрывают всю обогреваемую площадь.

Более высокая стоимость теплого пола, по сравнению с радиаторами отопления, связана с необходимостью укладки теплоизоляции, системы регулирования и контроля и сами монтажные работы будут стоить дороже.

Если же вы имеете элементарные навыки работы, то сможете уложить в деревянном доме систему теплого водяного или электрического пола своими руками.

При сооружении теплого пола по грунту, затраченные средства будут небольшими, и они компенсируются теплом и комфортом. Если вы сделаете теплый пол в соответствии с инструкцией и рекомендациями специалистов, то независимо от того, будет он водяным или электрическим, такие системы очень надежные и долговечные.

Варианты конструкций и технология устройства в деревянном доме

В деревянном доме можно установить любой вид теплого пола, но более безопасным считается водяной пол. Если вы решили установить эклектический пол, то при соблюдении правил его монтажа и эксплуатации, он также является полностью безопасным и имеет высокую эффективность.

При выборе в качестве обогрева электрического теплого пола, реализовать его можно несколькими способами:

• греющий кабель;
• маты;
• инфракрасная пленка;
• карбоновые стержни.

Какой лучше?

Все варианты имеют свои недостатки и преимущества, и их выбор во многом зависит от того, каким будет финишное покрытие. Для керамической плитки, лучше использовать кабель или маты.

Для ламината, паркета или ковролина, лучше подходят инфракрасная пленка или карбоновые стержни.

Теплый водяной пол подключают к котлу, как и электрическое отопление, он может использоваться в качестве основного или дополнительного обогрева деревянного дома.

[stextbox id=»2_znat»]Обычно водяные теплые полу устраивают в цементной стяжке, но в случае с деревянным домом, их чаще делают настильными.[/stextbox]

На лагах

Лаги укладываются на расстоянии 60 см и надежно крепятся к основанию. Удобно это делать на оцинкованных опорах, которые сначала выставляют и крепят к основанию, а потом к ним фиксируют лаги. Снизу к лагам крепят черновой пол, он нужен для того, чтобы уложить теплоизоляционные материалы.

После создания чернового пола, на него стелют гидроизолирующую пленку и слой теплоизоляции. Обычно используют минеральные плиты, достаточно их толщины 10 см. На плиты укладывают доски или полосы ДСП, с учетом схемы размещения труб или кабеля.

В качестве теплоотражателя, можно приобрести специальные пластины или сделать их из оцинкованного железа, к ДСП они крепятся гвоздями и их загибают так, чтобы поместилась пластиковая труба.

При укладке трубы, она не должна выступать выше уровня пола, иначе будет мешать во время монтажа чистового материала, поэтому толщина ДСП или досок должна превышать диаметр трубы. После укладки труб, поверхность покрывают листами фанеры и уже на нее укладывают чистовое покрытие.

[stextbox id=»1_wazhno»]При укладке листов фанеры, между ними обязательно оставляют зазоры порядка 5 мм, так как при нагреве, деревянные материалы будут расширяться. А по лагам электрический теплый пол обязательно делают с устройством воздушной прослойки.[/stextbox]

Фанеру берут только влагостойкую, при этом ее толщина должна быть не менее 10 мм. Швы можно заполнить герметиком, а можно и так оставить. После этого приступают к укладке финишного покрытия.

На листах пенополистирола

В деревянном брусовом доме редко делают теплые полы в стяжке, обычно используется специальные теплоизолирующие пластины, которые состоят из пенополистирола и покрыты алюминиевым профилированным материалом.

Наличие алюминиевого покрытия позволяет равномерно распределять тепло, а пенополистирол не дает теплу распространяться вниз.

При использовании таких листов на деревянное основание, шаг кабеля должен быть около 10 см, а его мощность на квадратный метр не более 100 Вт. Основание для пластин может быть как бетонное, так и деревянное, главное, чтобы оно было ровным и прочным.

[stextbox id=»2_znat»] Пенополистирольные листы устанавливают только в том месте пола, где будет проводиться его обогрев, в остальных местах используют влагостойкую фанеру или ГВЛ, соответствующей толщины.[/stextbox]

При укладке пластин, надо смотреть, чтобы совпадали их желобки, между собой они соединяются при помощи специальных фиксаторов. Если вам надо отрезать пластину определенного размера, то сделать это будет не сложно. В месте, где будет установлен датчик температуры пола, часть пластины вырезают при помощи обычного ножа.

После установки пластин, в желобки укладывают кабель, проверяют работоспособность системы. Осталось уложить подложку и можно стелить деревянное покрытие.

Теплый пол в стяжке уложенной на деревянное основание

Иногда возникает необходимость сделать стяжку на деревянный пол, например, когда лаги установлены на высоких столбах. Есть несколько условий, которые должны выполняться для того, чтобы на деревянное основание можно было уложить бетонную стяжку:

• оно должно быть прочным и неподвижным;
• расстояние между лагами должно быть небольшим, чтобы пол под тяжестью стяжки не проседал. Если это условие не соблюдается, то придется разобрать пол и добавить лаги, чтобы расстояние между ними уменьшилось. Чтобы снизить нагрузку на пол, можно использовать не цементную стяжку, а ангидритовые ровнители;
• обязательно необходимо использовать армирующую сетку, достаточно сетки с ячейками 10х10 см.

Чтобы на гидроизоляционной пленке не образовывалась испарина, все швы заделывают эпоксидной шпатлевкой, так как она не пропускает влагу. Бывает, что стыки между деревянным покрытием и стенами достаточно большие, в таких случаях их необходимо заделать сначала пеной, потом эпоксидной шпатлевкой или можно использовать жидкую гидроизоляцию.

Сначала на деревянное основание укладывают гидроизолирующую пленку, затем утеплитель, это может быть, например пенофол. На следующем этапе укладывают армирующую сетку, на нее трубы или кабель, подключают их и проверяют работоспособность системы, после чего заливают песчано-цементным раствором.

[stextbox id=»1_wazhno»]Нельзя укладывать стяжку на свежие доски, они должны прослужить в отапливаемом помещении не меньше года.[/stextbox]

Выводы

Для деревянного дома теплый пол можно сделать как водяной так и электрический, есть несколько вариантов и способов его укладки. Все работы надо выполнять в соответствии с разработанными технологиями и рекомендациями, тогда вы сможете самостоятельно сделать эффективное и безопасное отопление, а в вашем доме будет тепло и уютно.

Полезное видео

Водяной теплый пол своими руками в частном доме поэтапно. Устройство водяного теплого пола своими руками

Содержание

1. Водяной теплый пол своими руками в частном доме поэтапно. Устройство водяного теплого пола своими руками
2. Теплый пол в доме плюсы и минусы. Какие плюсы и минусы теплого пола: давайте разберемся
   • Достоинства теплого пола
3. Как подключить теплый пол к отоплению в частном доме. Схемы подключения водяного теплого пола к системе отопления — сравнение и выбор лучшей.
4. Как сделать теплый пол в деревянном доме. Устройство пола без стяжки
5. Технология теплого пола в доме. Сферы применения водяных теплых полов
6. Водяной теплый пол своими руками в частном деревянном доме. Особенности пола с подогревом в деревянном доме
7. Видео как сделать тёплый пол своими руками.

Водяной теплый пол своими руками в частном доме поэтапно. Устройство водяного теплого пола своими руками

Существуют разные варианты теплого пола в частном доме, но самым популярным видом являются водяные. Конструктивно такое отопление представляет собой уложенную под напольным покрытием систему трубопроводов, по которым проходит горячий теплоноситель. Трубы подключаются или к уже имеющейся отопительной системе, или напрямую к источнику тепла.

Водяной теплый пол включает в себя следующие элементы:

1. Трубы . Для обустройства теплого пола чаще всего используются металлопластиковые или полиэтиленовые трубы. Оба материала отличаются хорошей теплопроводностью и небольшим коэффициентом температурного расширения.
2. Коллектор . Данный элемент необходим для формирования надлежащей разводки – каждый контур отопления должен иметь отдельные выводы. В недорогих коллекторах имеются только запорные шаровые краны, в том время как хорошие устройства снабжаются клапаном, позволяющим регулировать температуру в каждом отдельном контуре.
3. Циркуляционный насос . Насос обеспечивает нормальную циркуляцию теплоносителя в теплых полах. Если в отопительном оборудовании имеется встроенный циркуляционный насос, то необходимость в отдельном устройстве отсутствует.
4. Демпферная лента . Такая лента прокладывается по всему периметру помещения и позволяет компенсировать расширение стяжки при нагреве. Стандартные демпферные ленты изготавливаются из вспененных полимеров.
5. Крепежные элементы . Если укладка выполняется на маты, то функцию креплений для труб будут выполнять именно они. Во всех остальных случаях потребуются специальные кронштейны, оборудованные замками и анкерным креплением.

Теплый пол в доме плюсы и минусы. Какие плюсы и минусы теплого пола: давайте разберемся

1.
2.
3.
Уют в доме зависит не только от интерьера, но и от температуры. В холодном помещении находиться не комфортно, к тому же это грозит простудными заболеваниями. Также зимой можно столкнуться с проблемой холодных полов – если в комнатах ее удается решить, положив на поверхность ковер, то по напольной поверхности в ванной и на кухне ходить не совсем приятно. Пригодится система пола с обогревом и в детской комнате. Казалось бы, лучше такой системы обогрева не может быть ничего. Но стоит учитывать, что имеет теплый пол плюсы и минусы. Как он выглядит, можно посмотреть на фото.

Достоинства теплого пола

Имеет такие теплый пол преимущества:

• комфортная температура поверхности пола;
• равномерный обогрев помещения;
• повышение температуры воздуха в комнате.

Нужно сразу сказать, что система пола с обогревом не может заменить обычное отопление. Традиционные батареи обеспечивают основной нагрев воздуха в помещении. Теплые полы могут использоваться лишь в качестве дополнительного обогрева комнаты. Это — минусы теплого водяного пола. Он обычно используется для прогрева именно пола – все же ходить по теплой поверхности гораздо комфортнее, чем по холодной. Но в то же время, благодаря этой системе, помещение будет обогреваться лучше, поскольку к традиционным батареям присоединяется и другой источник отопления. Вдобавок ко всему, тепло будет распределяться равномерно, так как комната станет нагреваться по всей площади.

особенности систем теплых полов

оптимальная температура поверхности пола – 25-28 градусов. при установке системы стоит учитывать, что наибольшая температура будет наблюдаться в самом начале водяного теплого пола – по мере продвижения по трубам, она будет падать. с электрическими полами такой проблемы не возникает.
Но имеют и электрические теплые полы плюсы и минусы. Прежде всего, обогреву могут мешать мебель и некоторые напольные покрытия. Также не рекомендуется делать электрический теплый пол под покрытия, подверженные возгоранию, например, паркет. В принципе, дерево выдержит нагрев до 30 градусов, но если основного отопления не будет, и по датчику температуры воздуха в помещении нужно будет достигнуть 20 градусов, не исключено, что этот материал загорится. Читайте также: » Как сделать теплый пол на кухне – монтаж электрического или водяного пола отопления «.

Что касается того, есть ли вред теплых полов, то температура их поверхности будет выше, чем воздуха. Но это не может способствовать возникновению простуды – напротив, больше шансов заболеть, передвигаясь по холодному покрытию. Установив систему теплого пола в ванной, кухне, детской комнате, можно не переживать о болезнях – как известно, простуды часто возникают при переохлаждении ног (прочитайте: » Теплый пол для ванной комнаты: правильное решение «).

Имеет теплый пол недостатки, среди которых, например, невозможность полного управления температурой. Это в основном относится к водяным системам. Уровень нагрева электрических полов можно настраивать, если, конечно, приобрести хороший датчик, качественно измеряющий температуру. Специалисты советуют устанавливать программируемые электронные приборы – с их помощью можно выставить желаемый уровень температуры воздуха или поверхности пола, а при достижении данного показателя система будет автоматически отключаться. Читайте также: » Как выбрать мобильный теплый пол под ковер – виды. характеристики, преимущества и недостатки «.
Плюсы и минусы теплого пола, подробно на

устройство теплого пола

нагревательный элемент укладывают на теплоизоляционный материал при устройстве теплых полов , сверху заливают стяжку и настилают напольное покрытие. насчет того, вредны ли теплые полы, то это утверждение абсолютно неверно.

Удельное тепловыделение – основной параметр системы теплого пола. Он колеблется в пределах 15-25 Вт/м. Для укладки пола нужно выбирать изоляционный материал, который сможет выдержать температуру выше 100 градусов. Иначе при эксплуатации системы могут возникнуть проблемы. Читайте также: » Какие бывают электрические полы с подогревом – виды, особенности, правила укладки «.

Что касается того, что теплые полы вредны для здоровья, то это абсолютно неверно – подогрев напольной поверхности может сказаться на здоровье только положительным образом. Но чтобы такая система прослужила долго, ее нужно правильно установить.

Как подключить теплый пол к отоплению в частном доме. Схемы подключения водяного теплого пола к системе отопления — сравнение и выбор лучшей.

Теплый водяной пол к системе отопления можно подключить множеством вариантов. Давайте рассмотрим четыре основные схемы, которые чаще всего применяются в наших реалиях.

Но прежде чем перейти к их подробному изучению, стоит обратить внимание на те минимальные требования, которые вообще применяются к теплым полам. Они тем или иным образом могут повлиять на выбор схемы.

Ограничения и нормативы

Начнем с того, что водяной теплый пол не относится к высокотемпературным системам отопления. По нормативам, здесь нельзя превышать и нагревать температуру теплоносителя свыше 55С.

На практике нагрев происходит максимум до 35 или 45 градусов.

При этом не путайте температуру теплоносителя и температуру поверхности пола. Она может составлять от 26 до 31 градуса максимум.

• там где вы находитесь постоянно (зал, спальня, кухня) — это 26С

• в комнатах с временным пребыванием (санузел, отдельная прихожая, лоджия) — 31С

Кроме того, не забывайте про циркуляционный насос. Теплый пол — это все таки отдельный самостоятельный контур. Насос может быть как встроенным в котел, так и смонтирован за его пределами.

С помощью насоса легче выполнить еще одно требование, касающееся перепада температур. К примеру между подачей и обраткой, перепад должен составлять не более 10 градусов.

Но выбирая насос, не переборщите со скоростью протока теплоносителя. Максимально допустимое значение здесь — 0,6м/с.

Зная все эти ограничения и рекомендации, давайте перейдем непосредственно к самим схемам.

Схема прямого подключения

У вас есть котел, после которого смонтирована вся арматура безопасности + циркуляционный насос. В некоторых настенных вариантах котлов, насос идет изначально встроенным в его корпус.

Для напольных экземпляров придется ставить его отдельно. От этого котла, вода сначала направляется в распределительный коллектор, и далее разбегается по петлям. После чего завершив проход, возвращается через обратку в теплогенератор.

Спецификация материалов и оборудования на примере Valtec

При такой схеме, котел непосредственно настраивается на желаемую температуру самих ТП. У вас тут нет никаких дополнительных батарей отопления или радиаторов.

На какие главные особенности здесь стоит обратить внимание? Во-первых, при таком прямом подключении, желательно устанавливать конденсационный котел.

В таких схемах, работа при относительно невысоких температурах для конденсационника вполне оптимальна. В этом режиме он достигнет своего наибольшего КПД.

Если же вы будете использовать обычный газовый котел, то в скором времени попрощаетесь со своим теплообменником.

Второй нюанс касается твердотопливных котлов. Когда у вас смонтирован именно он, для прямого подключения к теплым полам, вам потребуется еще и буферная емкость.

Она нужна для ограничения температурного режима. Твердотопливными котлами напрямую очень тяжело регулировать температуру.

Схема с трехходовым клапаном

В подавляющем большинстве домов монтируют именно эту комбинированную систему теплых полов.

Спецификация материалов и оборудования

Она включает в себя:

• наличие радиаторов отопления с нагревом до 70-80С

• отдельный контур ТП со средней температурой воды в 40С

Главный вопрос здесь — как получить из 80 градусов идущих на батареи, поток воды для теплых полов в два раза меньшей температуры.

Проблема решается при помощи трехходового термостатического клапана.

Монтируется он на подающей трубе. При этом после него не забудьте поставить циркуляционный насос.

Более холодная вода берется из обратки теплого пола. Смешиваясь с горячей водой поступающей из котла, теплоноситель и приобретает пониженную температуру, необходимую для напольного отопления.

Недостатком такой схемы является то, что вы не сможете точно ограничить и отрегулировать поток остывшей воды из обратки. Чем это чревато?

Тем, что в трубки теплых полов периодически будет попадать как слишком остывшая вода, так и наоборот — перегретая сверх нормы.

Эффективность и комфорт всей системы из-за этого страдает.

Непридирчивый человек этого может и не заметить, тем не менее данные перепады температуры в этой схеме присутствуют, и от них никуда не деться.  Конечно, временные отрезки подачи горячего и непрогретого теплоносителя могут компенсироваться тепловой инерцией бетона стяжки.

Но это все относительно. Никогда точно не рассчитаешь оптимальную толщину при таком обогреве.

Достоинства такой комбинированной схемы с трехходовым клапаном:

• простой монтаж

• доступная цена оборудования

Из-за наличия всего одной небольшой петли, никаких дополнительных насосов здесь не используется. С прогоном воды должен справляться насос установленный в самом котле.Вы хотите сделать теплый пол на небольшой площади (ванная, санузел, балкон) и при этом не тратить огромные деньги на узел смешения с насосом.У вас большая площадь теплых полов на первом этаже дома, и есть удаленный санузел на втором.Вы уже смонтировали систему водяного теплого пола и вдруг ваша жена вспоминает, что хотела бы еще одну петлю, а на распредколлекторе уже закончились свободные выходы.

Как сделать теплый пол в деревянном доме. Устройство пола без стяжки

В основном, вопрос устройства тёплого пола по деревянным сборным основаниям возникает в индивидуальных домовладениях. В квартирах все перекрытия бетонные, и применить такую технологию может понадобиться разве что при нежелании во время ремонта снять старый деревянный настил или паркет. А в домах, даже если полы первого этажа и устроены в виде бетонной стяжки по грунту, междуэтажные перекрытия в подавляющем большинстве – даже в кирпичных домах, конструируются из балок.

Даже если балки стальные, верхний слой перекрытия будет деревянным

Полы первого этажа тоже часто делают на балках

Укладка нагревательных элементов между лагами

Вариант устройства тёплого пола поверх перекрытия

1. Такая конструкция представляет собой многослойный сэндвич, верх которого является черновым полом вышерасположенного помещения. Если дом только строится, греющие элементы можно заложить внутрь этого пирога; если уже эксплуатируется, нагрев пола можно организовать и не снимая листовой настил.
2. Слойность конструкции может быть разной и зависит как от структуры перекрытия в целом, так и от вида напольного покрытия, которое предполагается уложить на финише. И заметьте, это совсем не обязательно должна быть доска, ковролин или какие-нибудь декоративные стружечные плиты. Это вполне может быть и керамика, которая при правильной подготовке основания отлично укладывается и на дерево.
3. С таким же успехом под любое покрытие можно монтировать греющие элементы, и от их разновидности зависит выбор той или иной технологии укладки. Можно, например, предусмотреть традиционную мокрую стяжку, по которой очень удобно монтировать не только керамическую, но и кварцвиниловую плитку. И дело даже не столько в удобстве, сколько в лучшей способности слоя раствора аккумулировать и передавать тепло.

Источник: https://mebel-doma23.ru/novosti/teplyy-vodyanoy-pol-svoimi-rukami-v-chastnom-dome-ustroystvo-vodyanogo-teplogo-pola-svoimi

Технология теплого пола в доме. Сферы применения водяных теплых полов

Основным и самым важным недостатком теплых полов водяного типа является невозможность их использования в многоквартирных домах с централизованным отоплением. Конечно, всегда можно попытаться согласовать такую ситуацию с местными управляющими компаниями – но в подавляющем большинстве случаев итогом будет отказ.

Вся проблема заключается в возможностях и характеристиках централизованной отопительной системы. Она характеризуется высоким давлением и температурой – и эти показатели слишком велики для теплого пола. Любые ошибки, допущенные в процессе монтажа, могут привести к протеканию контура, в результате которого нижняя квартира будет залита горячим теплоносителем, а верхние квартиры попросту останутся без отопления. Поэтому, если уж есть необходимость обустройства теплого пола в квартире, то нужно выбирать электрические варианты (разумеется, при этом нужно учесть все возникающие нюансы).

В частных домах ситуация выглядит совершенно иначе. Здесь уже нет ограничений по применению, поэтому технология водяного теплого пола может раскрыться в полой мере. Благодаря рациональному распределению тепла в помещении (тепло по большей части остается на нижнем уровне) достигается значительная экономия. Помимо частных домов, теплые полы можно использовать и в других постройках – например, в гараже или мастерской.

Наиболее эффективными теплые полы оказываются в том случае, если напольное покрытие выполнено из плитки или ламината – эти материалы нагреваются и удерживают тепловую энергию. При использовании в качестве напольного покрытия ковролина эффективность обогрева помещения будет снижена из-за низкой теплопроводности данного материала.

Источник: https://doma-na-veka.ru/stati/teplye-poly-elektricheskie-v-chastnom-dome-svoimi-rukami-ustroystvo-vodyanogo-teplogo-pola

Водяной теплый пол своими руками в частном деревянном доме. Особенности пола с подогревом в деревянном доме

Устройство системы теплого пола в жилых помещениях – это процесс с рядом особенностей, которые необходимо учитывать до начала работ. Стоит отметить, что речь в статье идет про деревянные дома, но многие дома возведенные до 90-х годах прошлого века мало чем отличаются по конструкции перекрытия полов. Укладка всех слоев в них произведена поверх специальных балок (те же лаги). Читайте также: » Как сделать теплый пол по деревянным лагам своими руками «.

Соответственно на опорных балках будут укладываться все слои «пирога»: черновой пол, паро- и гидроизоляционный слои, финишная обработка под укладку напольного покрытия и сама облицовка. Естественно, среди всех этих слоев расположиться и система подогрева. Укладывается система теплого пол поверх чернового основания с упором на подготовку различных защитных и утепляющих слоев для элементов системы.

Чтобы качественно монтировать теплый пол в деревянном доме своими руками, можно использовать один из следующих способов:

1. Комбинация из сухой и бетонной стяжки . Это универсальная технология, подразумевающая укладку сразу двух видов стяжки, что позволяет выдерживать большие нагрузки на пол. Использоваться она может для самых разных систем отопления. Сухая насыпная часть стяжки позволяет добиться повышенной твердости и прочности, чтобы защитить нагревательные элементы системы подогрева.
2. Жидкая стяжка поверх имеющихся перекрытий . Возможно, это самый сложный способ, поскольку он требует тщательной подготовки деревянных балок. Бетонная стяжка очень ценится за счет своих теплоизоляционных свойств и повышения эффективности обогрева всей системы в целом. Выгоднее всего использовать такое основание в помещениях с повышенной влажностью, холодным и тяжелым напольным покрытием.
3. Свободный монтаж с вентиляционным зазором . Используется исключительно для оборудования подогрева в качестве вспомогательной системы по отношению к основному отоплению дома. В совокупности с вентиляционными зазорами нельзя использовать мощную систему подогрева, еще и дополнительные отверстия в качестве воздухоотводов будут понижать эффективность системы.
4. Применение отражающих пластин . Данный вариант является компромиссом, если не обойтись без заливки бетонной стяжки. Пластины используются для отражения потоков тепловой энергии, повышая эффективность обогрева.

Видео как сделать тёплый пол своими руками.

Теплый пол – Методы установки трубок

Существует множество вариантов установки трубок для установки лучистого теплого пола. На самом деле, это один из самых частых наших вопросов. В зависимости от приложения

у вас может быть несколько различных вариантов на выбор. На этой странице подробно описаны многие из наших самых популярных способов установки излучающих трубок, в том числе:

БЕТОННАЯ ПЛИТА УСТАНОВКА ИЗЛУЧАТЕЛЬНОГО ОТОПЛЕНИЯ ПОЛА

Установка бетонной плиты является одним из самых простых и эффективных способов установки лучистого тепла. Хотя это просто, очень важно сделать это правильно. Если это не так, у вас может быть система подогрева пола, которая неэффективна, дорога в эксплуатации и может вообще не работать. Вот несколько общих рекомендаций, которым нужно следовать. Имейте в виду, что эти рекомендации носят общий характер, и вам всегда следует консультироваться с официальным представителем вашего кода для правильной установки.

Подготовка бетонной плиты для теплого пола

Пароизоляция

Поверх утрамбованной земли или песка следует установить пароизоляцию. 6 или 8-мильный пластик Visqueen (полиэтиленовый пластик) всегда был предпочтительным материалом. Исследования показывают, что это может быть не так эффективно, как другие варианты. Вы должны уточнить у официального представителя вашего кодекса соответствие коду. Этот веб-сайт является хорошим ресурсом для того, почему и как установить пароизоляцию.

Изоляция бетонной плиты

После установки пароизоляции необходимо изолировать плиту от земли . Предпочтительным материалом является экструдированный или пенополистирол (жесткая синяя или розовая плита). Обычно мы рекомендуем 2 дюйма, но в некоторых штатах теперь требуется 3 дюйма или R-15.

Некоторые рекомендуют использовать тонкие листы фольги/пузырька или изоляционное одеяло. Эти продукты претендуют на высокое значение R, но в основном это связано с его отражающими свойствами. Вы теряете отражающие свойства материала, когда заливаете его бетоном. Затем вы застряли с 1/2 ″ настоящей изоляции. Это быстрый и простой продукт для установки, но в этом случае быстро и просто определенно не подходит.

Crete-heat — это название продукта, которым пользуются многие наши клиенты. Этот продукт имеет выступы сверху, чтобы удерживать трубку на месте. Все, что вам нужно сделать, это поставить трубку на место, поставить ее между выступами и продолжать движение. Нет необходимости тратить дополнительное время на то, чтобы согнуть и привязать трубку к сетке или арматуре. Crete-heat имеет встроенный пароизоляционный слой и представляет собой шпунт и паз, поэтому он защелкивается. Нет необходимости проклеивать какие-либо швы.



Поскольку большая часть теплопотерь в бетонной плите происходит на внешней кромке, важно, чтобы мы и там изолировали. Вот пара деталей. Первый показывает, что произойдет, если изолировать нужно только боковую кромку. На втором изображен правильный способ изоляции бетонной плиты при использовании для лучистого теплого пола. Имейте в виду, что некоторые из них будут изолировать боковой край до основания.

Плита частично изолированная.

Полностью изолированная плита.

Для получения более подробной информации о методах изоляции, пожалуйста, прочитайте наше Руководство по проектированию и строительству.

Установка труб для обогрева пола

После укладки изоляции следующим шагом будет укладка труб для обогрева. Если вы устанавливаете продукт Crete-heat, то эта часть проста. Просто вставьте трубку в выступы. Если вы использовали традиционную пенопластовую плиту, у вас все еще есть несколько вариантов. Некоторые прикрепляют трубку к пенопласту, используя скобы Pex и специальный пистолет, что ускоряет работу. Единственным недостатком является то, что скобы могут быть несколько дорогими.

Другой вариант — прикрепить трубку к проволочной сетке или арматуре с помощью стяжек-молний. Это наиболее распространенный метод, потому что стяжки недороги, и большинство готовы пожертвовать небольшим количеством времени, если это означает сэкономить много денег.

ПОЛУЧИТЕ БЕСПЛАТНУЮ ЦЕНУ НА СПОСОБ УКЛАДКИ БЕТОННОЙ ПЛИТЫ НА ЛУЧШИЙ ПОЛ!

СБОРНАЯ УСТАНОВКА ИЗЛУЧАЮЩЕГО ОТОПЛЕНИЯ ПОЛА

Метод установки лучистого пола со скобами очень популярен, потому что, пока вы видите балки снизу, вы можете установить лучистое тепло. Этот метод хорошо подходит для нового строительства и модернизации. На самом деле, он работает настолько хорошо, что почти полностью заменил тонкие подвесные плиты (см. ниже). Несмотря на то, что приложение slab довольно щадящее, мы считаем, что для его правильной работы установка скоб должна быть выполнена правильно. Следующие методы ДОЛЖНЫ соблюдаться для эффективной и действенной установки скоб:

Установленная алюминиевая пластина теплопередачи.

Установка алюминиевых ребер теплоотвода:

Их также называют пластинами теплопередачи или алюминиевыми ребрами. Исследование, проведенное Канзасским государственным университетом несколько лет назад, показало, что системы, использующие пластины теплопередачи, по сравнению с системами, которые не могут передавать , в два раза больше БТЕ. Важно то, что вы обычно можете понизить температуру воды и сократить время цикла, что может снизить ваши эксплуатационные расходы.

Компания Radiantec также провела собственные эксперименты по изучению пластин, результаты которых можно найти здесь. Наиболее экономичным решением является установка тонких пластин теплопередачи сплошным покрытием. Мы обнаружили, что более толстые экструдированные алюминиевые пластины передают примерно на 6% больше тепла, но более чем в два раза дороже.

Скрепляемая излучающая установка, показывающая разницу в областях с покрытием и без покрытия.

На этом рисунке показаны преимущества полного покрытия алюминиевыми пластинами теплопередачи по сравнению с расстоянием между ними. Обе зоны находились в одной зоне и работали одинаковое количество времени.

В идеале пластины теплопередачи должны быть расположены непрерывно, но это не обязательно. Наше общее эмпирическое правило заключается в том, чтобы размещать алюминиевые пластины непрерывно в комнатах с ковровым покрытием, ванных комнатах и ​​местах с высокими потерями тепла, таких как большие комнаты. Разместите их примерно каждые 8 ​​дюймов или около того во всех других областях.

Деталь, показывающая разнесенные пластины.

Алюминиевые пластины теплопередачи со сплошным покрытием.

Установка алюминиевого отражающего барьера:

Примерно на 1-2 дюйма ниже излучающей трубки и пластин необходимо установить алюминиевый отражающий барьер. Это не что иное, как крафт-бумага с алюминиевым покрытием. В нем есть волокна, которые проходят через него, поэтому он не рвется и не рвется, но его можно разрезать ножницами. Светоотражающий барьер поставляется в рулоне шириной 50 дюймов и должен быть обрезан так, чтобы он мог поместиться между балками. У нас есть видео установки, которое показывает, как это сделать. Цель установки отражающего барьера – отражают волны лучистого тепла назад к черновому полу. Мы также пытаемся создать небольшой карман мертвого воздуха, который еще больше помогает выровнять теплопередачу. Некоторые возразят, что отражающий барьер не нужен и что с годами он покроется пылью и потеряет свою эффективность. Мы по-прежнему считаем, что это важная часть, и поскольку относительно недорогая , ее следует установить.

Фотография алюминиевого отражающего барьера, установленного в одном из пролетов балок для лучистого теплого пола.

Изоляция обычно устанавливается после этого (см. следующий шаг), поэтому, если вы можете найти фольгированную изоляцию с достаточно высоким значением R, вы можете отказаться от этого продукта.

Установить изоляцию

Многие спрашивают нас, нужно ли также устанавливать изоляцию под излучающей трубкой, пластинами теплопередачи и отражающим барьером. Если вы можете сделать это только один раз, потому что потолок будет готов, то ответ абсолютно положительный. Количество изоляции зависит от того, что находится сверху и снизу. Если сверху есть ковровое покрытие или место с высокими потерями тепла, то следует использовать R-19.. Если нет, вы, вероятно, можете обойтись R-13, но R-19 лучше. Тип утеплителя не имеет большого значения.

Скрепите изоляционную деталь над нишей.

Если внизу есть неотапливаемый подвал, то следует использовать R-19. Большинство людей не возражают, если в этом сценарии они теряют немного тепла вниз. Если, например, потери тепла вниз полностью расходуются в подполье, то ваш метод изоляции должен быть обширным. Вы должны попытаться получить минимум R-30. Некоторые изолируют между балками стекловолокном, а затем герметизируют всю нижнюю часть жесткой пеной.

Если потолок не будет закончен, некоторые подождут и посмотрят, как работает система, а затем при необходимости добавят изоляцию. Что может быть, если не утеплять? Так как лучистое тепло будет распространяться во всех направлениях, тепло так же легко уйдет вниз. В подвале будет слишком жарко, и вы не получите достаточно тепла в пространство наверху.

Будет ли работать система лучистого пола без алюминиевых пластин теплопередачи?

Нам часто задают этот вопрос, потому что люди хотят сэкономить. Алюминий дорогой. Мы получим это! Radiantec считает себя «энергоэффективной» компанией. Все, что мы делаем, и все, что мы рассчитываем, служит единственной цели создания максимально эффективной системы с низким энергопотреблением.

Мы также придерживаемся принципа «будь проще», поэтому мы указываем только те компоненты, которые, по нашему мнению, действительно необходимы. Это, в свою очередь, сэкономит вам деньги каждый день, когда вы эксплуатируете систему отопления. Так что, по нашему мнению, глупо сэкономить немного денег и отказаться от важного элемента, который сэкономит вам деньги навсегда.

Будет ли работать излучающая система без алюминиевых пластин? Лучший ответ — «может быть». Если пластины не используются, то вы полагаетесь на воздух и несколько мест, где трубы соприкасаются с полом для передачи тепла. Проблема в том, что воздух является изолятором, а Pex, непосредственно контактирующий с деревом, является плохим проводником. Чтобы компенсировать эту плохую теплопередачу, температура воды должна быть значительно повышена. В некоторых случаях до 180 градусов по Фаренгейту! Даже тогда, в холодный день, пол может не выделять достаточно тепла, чтобы обогреть комнату, если дом старый и не энергоэффективный.

В новом строительстве с современными хорошо изолированными конструкциями система без пластин, скорее всего, будет работать. Но не будет работать так хорошо и эффективно, как могло бы. Кроме того, вы не сможете использовать водонагреватель в качестве источника тепла, потому что системе требуется гораздо более теплая вода, чтобы компенсировать плохую теплопередачу. В свою очередь, ваш проект также не может быть отличным кандидатом на солнечную горячую воду. Что имеет больше смысла, установить систему, которая может работать при более низких температурах (около 120-130 градусов по Фаренгейту), или исключить компоненты, которые заставляют вас запускать систему при высоких температурах (около 180 градусов по Фаренгейту)? Также легко сказать, какая система будет стоить дешевле в эксплуатации.

Мы ежедневно получаем звонки от людей с существующими системами (не нашими), которые хотят улучшить производительность. Они жалуются на недостаточное отопление в холодные дни и/или высокие затраты на электроэнергию. Мы в восторге, когда они перезванивают позже и восхищаются тем, как хорошо работает их система после установки пластин!

ПОЛУЧИТЕ БЕСПЛАТНУЮ ЦЕНУ НА СПОСОБ УКЛАДКИ ЛУЧШЕГО ПОЛА НА СТЕПЛЕНИЕ!

ПОДВЕСНАЯ ПЛИТА УСТАНОВКА ИЗЛУЧАТЕЛЬНОГО ОТОПЛЕНИЯ ПОЛА

В новом строительстве иногда используется подвесная панель лучистого теплого пола. Когда-то это была обычная установка, но мы не видим, чтобы она использовалась так часто. Этот метод предполагает установку излучающих труб поверх чернового пола. Затем сверху насыпается плита толщиной 1 1/2 дюйма. Эта плита обычно представляет собой облегченную бетонную смесь или материал на основе гипса, называемый «гипсбетон», который кажется наиболее распространенным.

Как правило, это не лучший вариант модернизации, потому что существующие дома не были спроектированы таким образом, чтобы выдерживать дополнительный вес. Даже легкий бетон может весить 12-14 фунтов на квадратный фут при заливке 1 1/2 дюйма.

Изображение подвесной плиты с тонкой гипсовой заливкой.

Некоторые преимущества подвесной плиты:

• Простота установки трубок по сравнению со скобами.
• Тепловая масса, которая особенно полезна при использовании солнечной горячей воды в качестве источника тепла. Пол может быть встроен в механизм хранения.
• Звукоизоляция.
• Огнестойкий.
• Повышенная тепловая мощность. В приложениях со степлированием мы можем получить около 35 БТЕ/час/кв. фут, в то время как в подвесных плитах мы можем получить до 40 БТЕ/час/кв. фут. Однако имейте в виду, что средние потери тепла в новом доме составляют около 20 БТЕ/ч/кв. фут, так что это преимущество может не иметь значения для большинства установок.
• Нет необходимости в алюминиевых пластинах теплопередачи.
• Равномерная и постоянная температура пола.

Некоторые недостатки подвесной плиты:

• Дополнительный вес. Ваша конструкция пола должна быть спроектирована , чтобы выдержать этот дополнительный вес.
• Добавлена ​​высота. Пока подвесная плита запланирована с самого начала, проблем нет. У нас были люди, постфактум решившие, что они хотят сделать подвесную плиту, когда дополнительные 1 1/2 дюйма не были запланированы.
• Высокая тепловая масса. Хотя это также является преимуществом, этой системе требуется много времени, чтобы отреагировать на новые входы энергии. Также требуется много времени, чтобы остыть в те времена года, когда утром прохладно, а днем ​​тепло.
• Стоимость. В зависимости от того, где вы находитесь, эта установка может быть дорогостоящей.

Процесс установки подвесной плиты

Для этой установки стены имеют двойное покрытие, чтобы увеличить высоту на 1 1/2 дюйма. Как правило, стены каркасные, но не гипсокартонные. Это позволяет вам переходить из одной комнаты в другую, просто надрезая пластину на стене. Если стены обшиты гипсокартоном, установка труб может быть более сложной, поскольку вам придется входить и выходить через дверные проемы. Другой вариант — просверлить отверстие в полу, провести трубу под стеной, а затем вернуться на другую сторону. Затем некоторые кладут слой пластика поверх пола. Кажется, ведутся споры о том, нужно это или нет. Поскольку это не проблема теплого пола, мы передаем это решение подрядчику, выполняющему работу. Теперь пришло время уложить трубу и прикрепить ее к полу. Они производят скобы Pex, предназначенные для крепления Pex к деревянному основанию. Перед заливкой обязательно подсоедините трубку к коллектору и проверьте трубку под давлением. Одной из привлекательных особенностей всех коллекторов Radiantec является то, что они поставляются в предварительно собранном виде с присоединенным оборудованием для испытания давлением. Последним этапом является изоляция между балками. Окончательная установка будет выглядеть примерно так:





Схема установки подвесной плиты.





Заливка Maxxon Therma-floor поверх излучающих труб. Фото предоставлено Maxxon.

ФАНЕРА И ПЛИТЫ УСТАНОВКА ЛУЧШЕГО ОТОПЛЕНИЯ ПОЛА

Многие люди задают вопрос «как я могу установить лучистое отопление пола, если у меня нет доступа к полу снизу?» Один из способов — использовать изготовленную систему рифленых досок, которую вы можете положить и просто положить в нее Pex. Эти продукты обычно имеют слой алюминия на поверхности для оптимальной теплопередачи.

Хотя эти продукты работают очень хорошо, у всех у них есть один общий недостаток: они слишком дороги для среднего домовладельца, чтобы даже рассматривать их по цене 8-10 долларов за квадратный фут. В эту цену не входит даже светоотражающий материал.

Фанерные полосы, установленные поверх чернового пола.

Radiantec предлагает практичную альтернативу этим дорогим продуктам. Если вы умеете делать все своими руками и не возражаете против работы с электроинструментами, то вы можете установить высокоэффективную систему лучистого обогрева пола поверх существующего пола за небольшую часть цены производимых панельных систем.



Установка «фанера и пластины» включает в себя разрезание 3/4″ фанеры на полосы шириной 12″ и их крепление к черновому полу. Вы оставите канавку шириной примерно 3/4″ для трубки и пластины.

Перед установкой труб устанавливается алюминиевая пластина теплопередачи, помогающая отводить тепло через пол. Теперь можно установить трубы и уложить готовый пол. Если напольное покрытие будет мягким, например, ковровым или виниловым, то следует уложить тонкий слой дерева (называемый луан). Большинство других твердых напольных покрытий можно укладывать непосредственно поверх труб и пластин.

Фанерные полосы, трубы и плиты, установленные поверх чернового пола.

Плавающий пол, уложенный поверх системы лучистого теплого пола.

Получите бесплатную цитату для метода установки фанеры и пластин

Чтобы ознакомиться с более распространенными способами установки трубок, обязательно прочитайте наше Руководство по проектированию и изготовлению.

Эксперимент с лучистым теплом (с очень низким бюджетом)

Проект по восстановлению дома идет хорошо. Мы закончили все обрамление, а более высокие потолки и более открытая планировка намекают на уровень удивительности, который удивляет даже меня. Фото только сегодня утром:

Вот новая гостиная и кухня за углом сзади. Старая высота потолка была ниже этой стальной балки. За этими фанерными квадратами еще 2 гигантских оконных проема.

Несмотря на то, что я разрушил и восстановил довольно много домов для других людей, это первый дом, который мне посчастливилось построить практически с нуля для своей семьи, поэтому я отношусь к этому как к научному эксперименту. Я хочу встроить в него аккуратные энергосберегающие функции, но они должны быть экономичными и, по возможности, собственными силами.

Любой старый богач может нанять лучшего архитектора и строителя бутиков, чтобы он построил для него новейший супердом с платиновым сертификатом LEED, который будет хвастаться в журнале Dwell… по цене 1000 долларов за квадратный фут. Но при дешевой энергии, квалифицированной рабочей силе и дорогих материалах для дома требуется больше размышлений и экспериментов, чтобы одновременно экономить энергию И деньги. И один из таких экспериментальных проектов — построить собственную систему лучистого теплого пола.

Если вы никогда не слышали об этом, вы должны настроиться. В настоящее время доминирующим методом отопления в США является печь с принудительной подачей воздуха — большая коробка в вашем подвале, которая продувает воздух (и пыль) через огромную сеть. из громоздких воздуховодов, чтобы он мог достигать всех частей вашего дома через вентиляционные отверстия в полу. Это работает, но не элегантно: они издают шум, тратят на удивление много внутреннего пространства с воздуховодами и канавками, и их сложно установить или обновить.

Когда несколько лет назад моя небольшая строительная компания строила несколько домов с нуля, архитектор настоятельно рекомендовал использовать водяное (лучистое) тепло вместо принудительного воздушного. «Это огромная разница, — сказал он, — когда это тихое тепло излучается на вас сквозь пол, а не просто обдувается горячим воздухом».

К сожалению, когда я получил расценки от некоторых сантехников на этот тип системы отопления, стоимость была астрономической: 35 000 долларов или больше, когда полная обычная система отопления была установлена ​​всего за 10 000 долларов. Поскольку эти дома строились на продажу с ограниченным бюджетом, чтобы конкурировать с другими домами в ценовом диапазоне с принудительной вентиляцией, я неохотно решил пропустить вариант роскоши. Кроме того, пассивная солнечная конструкция в нашей архитектуре гарантирует, что печь в любом случае будет использоваться очень редко.

Теперь картина изменилась. Я научился делать свою собственную сантехнику, и новые технологии подешевели, что делает лучистое тепло намного более доступным. После нескольких долгих ночей исследований и онлайн-обучения я купил все необходимые детали, и мы собираемся установить эту присоску.

Что такое водяное лучистое отопление?

Вы когда-нибудь проходили мимо большого кирпичного здания после захода солнца и чувствовали тепло во всем теле, даже не касаясь стены? Как насчет того, чтобы почувствовать жар от раскаленного костра, даже сидя на некотором расстоянии? Это лучистое тепло в действии: теплая поверхность излучает инфракрасный свет (также известный как тепло), который напрямую нагревает вашу кожу. У жаркого костра в тихую горную ночь можно чувствовать себя совершенно согретым, даже когда температура воздуха вокруг минусовая.

Эта же концепция отлично подходит для обогрева дома с помощью водяного лучистого тепла: теплая вода циркулирует по трубам  под вашим полом, заставляя пол нагреваться и излучать тепло на вас со всех сторон. Нет воздуховодов и сдувания пыли, система работает бесшумно. И поскольку система нагревает вашу кожу одновременно с воздухом в вашем доме, вы чувствуете себя теплее при более низкой настройке температуры, что позволяет поддерживать прохладу в доме, экономя энергию. Но самое приятное может быть в том, что у вас постоянно теплые ноги , куда бы вы ни пошли в вашем доме.

Итак, как построить одну из этих систем? В двух словах, вам нужно что-то для нагрева воды (иногда называемое бойлером), сеть труб под полом и насос для циркуляции воды по всем этим трубам:

Хотя концепция проста, мое резюме упускает много деталей. Когда вы смотрите на типичную «котельную» в роскошном доме, там есть всевозможные клапаны и датчики, а также мили тщательно спаянной меди от сантехника за 35 000 долларов. Я имею в виду, дерьмо, это кажется тебе простым проектом «сделай сам»?

Я тоже. Вот почему в прошлом я всегда использовал печи с принудительной подачей воздуха.

Вдобавок ко всему, водяное отопление само по себе является искусством и наукой, с такими вещами, как Δ Тл, галлонов в минуту, БТЕ/ч и вычислением R-значения. Если вы сможете пройти через все это, вы столкнетесь с котлами, которые начинаются с за 2000 долларов, сложным набором деталей, в которых никто, кроме экспертов, не разбирается (вы не получите совета в Home Depot по сборке одной из этих систем). ), и всевозможные другие препятствия.

Однако, покопавшись во всем этом щебне, я нашел несколько упрощений, которые значительно снижают стоимость и сложность лучистого тепла, чтобы сделать его совместимым с DIY проектом для среднего умелого Усатого. Уловки, которые я применяю для своей системы:

1. Использование безопасных для питьевой воды компонентов позволяет создать систему с «открытым контуром», которая требует меньшего количества клапанов и позволяет использовать элемент 2:
2. Использование одного безбакового водонагревателя как для горячей воды, так и для отопления дома позволяет сократить расходы на бойлер на 2000-4000 долларов. Я выбрал это чрезвычайно эффективное устройство Rheem Tankless, которое стоит всего около 1200 долларов.
3. Циркуляционный насос с одной переменной скоростью устраняет большую часть расчетов потерь и размера контура, измеряя температуру воды и автоматически регулируя ее скорость (это также экономит энергию).
4. Использование предварительно изготовленного коллектора от Rifeng позволяет легко управлять и регулировать несколько зон без необходимости возиться с трубкой после ее установки.
5. И, конечно же, все сделано из PEX, чтобы исключить стоимость, медленный монтаж и теплопотери котельной медных труб.

Отказ от ответственности:  Как и во всех моих экспериментах, да и во всем моем образе жизни, здесь есть кое-что недоказанное. Я использую себя в качестве подопытного кролика, и возможны пробы и ошибки, и даже риск. Наслаждайтесь и учитесь, но не ныряйте как новичок только для того, чтобы слепо следовать за мной (еще одним новичком)!

Подводя итог, можно сказать, что система, к которой я пришел, относительно проста, и я изобразил ее для вас на этом рисунке:

Предлагаемая мной система лучистого отопления (щелкните, чтобы увеличить)

Пока что работа продолжается.

Я уже запустил это системным разработчиком и получил его одобрение, а также выполнил часть установки, так что я уверен, что мы сможем заставить это работать. Но наверняка есть улучшения.

Самое замечательное в этом блоге то, что прямо сейчас его читают многие люди (включая профессиональных сантехников), которые уже сделали это, поэтому, если у вас есть какие-либо предложения о том, как улучшить или упростить его, мы будем очень признательны, и я буду обновлять статью по мере поступления новой информации. Я также опубликую второй пост, когда все будет готово, чтобы показать несколько незавершенных шагов и готовые фотографии.

На данный момент исправления считывателя:

• Добавьте расширительный бак  перед насосом, а не после него, как показано сейчас
• Остерегайтесь роста бактерий Legionella в такой разомкнутой системе. В то время как редкие, бактерии опасны. Точно такой же риск существует, если у вас есть водонагреватель резервуарного типа и вы держите воду ниже 120F. Решение: убедитесь, что мое безбаковое устройство прогрето (легионелла умирает при температуре выше 122F, поэтому, возможно, 130 или выше), чтобы уничтожить бактерии. Кроме того, сливайте или промывайте контуры отопления в межсезонье, чтобы вода не застаивалась в течение нескольких месяцев.
• ИЛИ, создайте двухконтурную систему с теплообменником между двумя контурами, чтобы вода системы отопления никогда не соприкасалась с горячей водопроводной водой. Для этого требуется кислородный барьер PEX и воздухоотделитель. Вы также можете приобрести проточные водонагреватели с двумя независимыми контурами: один на отопление, другой на питьевую воду.
• Добавьте обратный клапан на возвратную линию 3/4″, чтобы холодная вода не попадала обратно в коллектор, а не попадала в рим (думаю, это может произойти, когда насос выключен)
• На самом деле, добавьте обратный клапан на каждый цикл , просто чтобы убедиться, что нет никаких неожиданностей потока, и вода течет в нужном вам направлении. В противном случае через петли может неожиданно пройти холодная вода.
• Многие безрезервуарные нагреватели (в том числе Rheem, который я рекомендовал выше) не имеют гарантии на использование в системах отопления. Это нормально для меня, так как я считаю, что гарантии в любом случае бесполезны. Но приятно отметить.
• Дальнейшая критика этого эксперимента появилась здесь, на форуме полезного сайта топленияhelp.com. Пока тред почти убедил меня в том, что я идиот, дело в том, что где-то в инете формируется похожее обсуждение по поводу каждая статья, которая когда-либо появлялась в этом блоге . Многие сантехники целыми днями проклинают этот сайт только потому, что я рекомендую, например, сделать некоторые из ваших собственных сантехнических работ с помощью PEX. Проблема в том, что мои коллеги-торговцы склонны использовать анекдоты, а не статистику, чтобы принимать решения по безопасности. Эксперимент будет продолжаться, но я обязательно проведу несколько тестов с моим другом, который работает в городской лаборатории очистки/анализа питьевой воды.

Как насчет охлаждения?

Каждый дом должен быть спроектирован с учетом своего климата. Здесь, в Колорадо, у нас почти каждый день яркое солнце, но гораздо более прохладные ночи из-за того, что мы находимся на высоте 5000 футов над уровнем моря. Таким образом, в доме много окон, выходящих на юг, чтобы улавливать тепло, и больше тепловой массы, чтобы сгладить дневные и ночные перепады температуры.

Летом эта картина переворачивается: Земля наклоняется так, что солнце находится почти над головой (а большие навесы, которые я построил на доме, затеняют окна от остальной его части). Вы держите окна закрытыми в течение 90F дней, а салон остается прохладным. Летними ночами температура опускается ниже 60F, поэтому вы запускаете большой вентилятор, выдувающий дневную жару, чтобы все охладить и начать цикл заново.

Я считаю, что эта стратегия (наряду с тем, чтобы не быть Гигантским A/C Wussy) позволяет нам жить счастливо, не включая наш A/C в Колорадо. Но всегда есть резервная копия: в большинстве современных домов без воздуховодов для охлаждения используется мини-сплит-система кондиционирования без воздуховодов. Они могут быть более эффективными, чем центральные системы кондиционирования, потому что вы охлаждаете только те помещения, в которых накапливается тепло. Я добавлю такую ​​систему, если это необходимо, но мы обязательно сначала протестируем лето без кондиционера, так как место, вероятно, будет даже более комфортным, чем наш нынешний дом, даже без охлаждения.

В качестве последней шпаргалки, вот моя корзина для покупок от PexSupply, моего любимого поставщика сантехники. В моей корзине есть несколько дополнительных вещей для строительства ванных комнат, но в целом это полная система для дома площадью 1500 квадратных футов: около 1100 долларов, с бесплатной доставкой и без налога с продаж. Добавьте водонагреватель, и вы получите полную систему отопления и горячего водоснабжения, которая стоит меньше, чем одна малоэффективная печь.



Повышение эффективности этой системы:  Я также купил две коробки алюминиевых теплоотражающих пластин на Amazon, которые должны немного улучшить теплопередачу и эффективность. Стоимость составляла 2,45 доллара за 4-футовую пластину (245 долларов за каждую коробку из 100 штук). Обновление

: после сборки системы с ними я чувствую, что это было очень полезно, поскольку это делает установку быстрее и чище, а улучшение теплопередачи является стоящей целью с деревянными полами — хотя они работают хорошо, вам нужно столько тепла, сколько вы можете получить.



Обновление: год спустя

Эта система запущена и работает, и вы можете прочитать результаты в статье об обновлении здесь:

Эксперимент с лучистым теплом — сработало ли это?



Предыдущая запись: Интервью с Джульеттой Шор, автором Plenitude Следующее сообщение: Практический пример читателя: переход на запад для досрочного выхода на пенсию

Схемы и видео о том, как использовать нагреватель резервуарного типа для обогрева помещений

Обновлено 12 августа 2021 г.

Автор: Стив Максвелл

Нажмите ниже, чтобы посмотреть видео-тур о двух способах подключения бакового водонагревателя к напольному отоплению или радиаторам.

ЧТО ВЫ ПОЛУЧИТЕ В ЭТОМ БЛОГЕ:

1. Объяснение того, почему баковые водонагреватели отлично подходят для обогрева дома или малого бизнеса.
2. Доступные для загрузки схематические чертежи двух способов подключения бакового нагревателя к системе водяного отопления помещений.
3. Видеообзор по использованию бака для нагрева горячей воды в домах.

Водонагреватель резервуарного типа рядом с сердцем водяной (горячей воды) системы отопления.

Водяное отопление становится все более и более популярным, поскольку оно удобно, тихо, стабильно и не поднимает в воздух пыль.  И напольное отопление, и водяные радиаторы иногда называют системами «водяного отопления», и оба эти варианта позволяют людям чувствовать себя теплее при более низких температурах в помещении, чем системы с принудительной подачей воздуха. Вот некоторые из причин, по которым гидроника становится все более популярной. Чего вы, возможно, не понимаете, так это того, как правильный тип обогревателей на пропане и природном газе может быть идеальным источником тепла для любой системы отопления с горячей водой. Простота, универсальность, экономия средств и надежность являются преимуществами, но сначала вам нужно избавиться от некоторых необоснованных предубеждений. Я ничего не имею против котлов, но вы должны знать все варианты, прежде чем принять решение.

Традиционно системы водяного отопления работают от какого-либо котла, и многие подрядчики по отоплению скажут вам, что баковые нагреватели не подходят для отопления помещений. «Бойлер — единственный выход», — уверенно говорят они. Единственная проблема с этим мнением в том, что оно ошибочно. Это ошибочное мнение исходит из предыдущих попыток использования водонагревателей малой мощности для обогрева помещений в прошлом. Дело в том, что нет ничего плохого в том, чтобы иметь резервуар с горячей водой для обогрева помещения. Вопрос сводится к тому, подходит ли конкретный нагреватель резервуарного типа для работы. Выбирая системы отопления, имейте в виду, что некоторые нагреватели резервуарного типа прекрасно подходят для обогрева помещений. На самом деле, они созданы именно для этого и являются идеальным вариантом по нескольким техническим причинам. Когда вы ищете подрядчика по отоплению для работы над вашими проектами, вам нужно знать, как разумно говорить о ситуации, если вы хотите воспользоваться преимуществами нагревателя бакового типа или любого другого типа.

Рой Коэн, владелец компании Cold Hot Air, подрядчика по ОВКВ в Израиле, отвечает: «Это отличная идея — найти подходящий тип отопления, который подходит для вашего дома. Проведя собственное исследование, вы обнаружите, что то, что может работать для одного, может не работать для вашей среды. Не говоря уже о том, что вы также можете сэкономить деньги!»

Водяное отопление: преимущества обогрева помещений бакового типа

Водонагреватели бакового типа не просто достаточно хороши для обогрева помещений, они на самом деле обладают четырьмя уникальными преимуществами, с которыми не может сравниться большинство бойлеров.

Гидравлическое отопление Преимущество №1: Идеальная температура воды

Бойлеры часто рассчитаны на подачу воды при температуре 180ºF для правильной работы. Это слишком жарко для напольного отопления и приводит к менее чем безопасной температуре радиатора, если вы также не установите смесительный клапан для снижения температуры воды на выходе. Но зачем перегревать воду и нести ненужные потери энергии только для того, чтобы охладить ее перед использованием? Напротив, водонагреватели бакового типа вполне могут принимать воду любой температуры и выдавать температуру от 120ºF до 140ºF без необходимости в смесительном клапане. Этот температурный диапазон идеально подходит для водяного отопления помещений.

Водонагреватели, которые подходят для отопления помещений, выглядят так же, как обычные водонагреватели бакового типа, но они спроектированы так, чтобы справляться с большими, устойчивыми потребностями в тепле.

Гидравлическое отопление Преимущество № 2: Круглогодичная полезность

Водонагреватель бакового типа может работать как обогреватель зимой, а также обеспечивать горячее водоснабжение круглый год без дополнительного оборудования. Некоторые котлы тоже могут это делать, но не так просто и не требуют обслуживания, как нагреватели бакового типа.

Водяное отопление Преимущество № 3: Простота

Техническое обслуживание резервуарного нагревателя достаточно просто, и большинство домовладельцев могут сделать это самостоятельно, если у них есть простая установка без теплообменника. Просто подсоедините шланг к выпускному отверстию на дне резервуара, а затем открывайте клапан, чтобы смыть осадок из резервуара один раз в год. Если система, которую вы устанавливаете, включает в себя плоский теплообменник для обогрева помещений, то все, что нужно сделать, это ежегодно промывать уксусом.

Водяное отопление Преимущество №4: Совместимость с альтернативными источниками энергии

Водонагреватели бакового типа автоматически и легко совместимы с альтернативными технологиями получения тепла, такими как солнечные коллекторы или открытый дровяной котел. Какой бы альтернативный источник энергии ни имел (или планирует иметь) ваш клиент, он может предварительно нагревать воду перед подачей в резервуар, экономя при этом природный газ или пропан. С котлами этого не сделаешь.

Водяное отопление: правильный выбор бакового водонагревателя

Существует несколько различных способов конфигурирования водонагревателя, работающего на природном газе или пропане, как части водяной системы отопления, но наиболее разумным является подход двойного назначения как для отопления помещений, так и для горячего водоснабжения. Главное понимать, что нельзя просто так смешивать воду из этих двух систем и останавливаться на этом. Один из вариантов — полностью отделить горячую воду для бытовых нужд от воды, являющейся частью системы отопления, с помощью теплообменника. Идея здесь состоит в том, чтобы предотвратить загрязнение бытовой воды застоявшейся водой, которая не циркулирует в системе отопления в межсезонье. Дополнительным бонусом теплообменника является лучшая производительность системы отопления. Бытовое водоснабжение обычно работает под давлением от 40 до 65 фунтов на квадратный дюйм, что выше идеального для водяного отопления и циркуляционных насосов. Вот почему лучшие конструкции систем включают теплообменник для передачи тепла от горячей воды для бытовых нужд к воде для отопления помещений без смешивания двух видов воды. Пластинчатые теплообменники лучше всего подходят для этого применения, хотя их необходимо очищать от накипи каждые 6 месяцев или 2 года, пропуская уксус через теплообменник с помощью перекачивающего насоса. Это то же самое обслуживание, которое требуется для любого безбакового водонагревателя.

Другой альтернативой является отказ от теплообменника и установка таймера и переключателя, который автоматически включает циркуляционный насос на стороне отопления . Благодаря циркуляции воды по системе отопления у нее никогда не будет шанса стать несвежей. Не во всех юрисдикциях разрешен такой подход, и это означает, что ваш циркуляционный насос работает при давлении выше идеального. Но для небольших систем подход без обменников имеет смысл там, где это допустимо.

Нажмите на изображения ниже, чтобы загрузить подробные принципиальные схемы подключения водонагревателя бакового типа к гидравлическим системам отопления. Одна схема относится к простой системе, а другая к более сложному варианту теплообменника.

Нажмите, чтобы загрузить схему для установки простой системы отопления помещений в виде бака

Независимо от вашей ситуации и планов, вам необходимо начать с выбора водонагревателя, который достаточно велик, чтобы справиться с максимальной нагрузкой как по обогреву помещения, так и по горячему водоснабжению. Современные модулирующие нагреватели делают это решение менее критичным, чем раньше.

Нажмите, чтобы загрузить схему установки системы отопления помещений с теплообменником

Модуляция — это способность нагревателя автоматически увеличивать или уменьшать тепловую мощность в зависимости от требуемой нагрузки.   Это означает, что ваш клиент получает такую ​​же эффективность, если ему нужно немного тепла или все, что может дать обогреватель. Эксплуатация водонагревателя на более низких скоростях также означает меньшую тепловую нагрузку на бак и увеличивает срок службы водонагревателя. Напротив, немодулирующие нагреватели старого образца работали либо на полную мощность, либо не работали вообще, тратя энергию впустую, когда требуется мало тепла. Модулирующие нагреватели в диапазоне от 100 000 до 150 000 британских тепловых единиц в час идеально подходят для отопления всего дома и производства горячей воды для бытовых нужд в большинстве ситуаций в Канаде. Лучшие могут похвастаться проверенной эффективностью более 90%.

Я использовал подход с теплообменником для водонагревателя Polaris мощностью 150 000 британских тепловых единиц в час, который я установил. Это североамериканская компания A. O. Smith. Это модулирующий блок с КПД 95%, двумя комплектами горячих и холодных выходов, а также вытяжной и приточной системой, для которой требуется всего одно отверстие в стене дома. Использовать эту модель для отопления помещений и горячего водоснабжения очень просто. Он также предназначен для тяжелых условий эксплуатации и легко доступен по всей Канаде. .

Водяное отопление: советы по планировке и установке

При планировании установки помните о следующих советах для обеспечения наиболее надежной работы:

Совет №1: Установите циркуляционные насосы в самой нижней части системы. Это сводит к минимуму вероятность того, что захваченный воздух прекратит работу насоса.

Циркуляционный насос перекачивает горячую воду через водяную систему отопления. Все системы водяного отопления имеют насосы.

Совет № 2: Устанавливайте циркуляционные насосы так, чтобы двигатель располагался горизонтально. Циркуляционные насосы предназначены для такой работы и прослужат дольше, чем если бы двигатель был установлен вертикально.

Совет №3: Установите промывочные клапаны, если вы используете отдельный теплообменник. Вопрос не в том, «нуждается ли» такой теплообменник в очистке от накипи, а в том, «когда». Несмотря на то, что большая часть грязи будет скапливаться на внутренней стороне теплообменника, установите промывочные клапаны на нагревательной стороне теплообменника на тот случай, если когда-нибудь потребуется промывка.
