Теплый пол водяной своими руками видео в доме: Монтаж водяного теплого пола своими руками – пошаговая инструкция

Теплый пол водяной своими руками – Видео

Главная » Оборудование » Теплый пол водяной своими руками – Видео

В качестве основного отопления для частного дома или дачи можно выбрать один из массы вариантов, а можно скомбинировать. Один из таких способов отопления, который может быть использован, как основной, так и дополнительный – гидравлический теплый пол. Монтаж такой системы потребует времени и средств, но результат должен оправдать потраченные силы и деньги.

Содержание:

1. Видеоописание процесса
2. Преимущества теплого гидропола
3. Подготовка поверхности
4. Материалы, оборудование и устройства

Видеоописание процесса

Тем более, если вы решили устроить теплый пол водяной своими руками видео, полезные советы по выбору материалов и проведению работ помогут вам в этом. Предварительно желательно приобрести все материалы, чтобы не отвлекаться позже. А пока будете думать, чего бы не забыть, можно просмотреть видео процесса устройства гидравлического теплого пола.

Преимущества теплого гидропола

Система отопления «теплый пол» представляет собой полипропиленовые или металлопластиковые трубы, которые распределены по поверхности пола и пропускают теплоноситель, согласно схеме отопления всего дома. Регулировка температуры теплоносителя, а как следствие и температуры помещения, производится как в ручном режиме, так и в автоматическом.

Еще одним бесспорным плюсом системы гидравлического теплого пола есть его низкое энергопотребление по сравнению с электрическим или инфракрасным отоплением. Отсюда следует, что расходы на отопление единицы объема при таком способе, гораздо меньше, чем при любом другом виде отопления.

Есть и минусы, которые связывают со сложностью монтажа такой системы. Но имея прямые руки и свободное время, устроить теплый пол водяной своими руками не представит сложностей. Вторым минусом, который избежать уже не удастся никак, можно назвать подъем уровня пола примерно на 80-100 мм. Хотя имея трехметровые потолки, это никак не скажется на ощущениях от объема помещения.

Подготовка поверхности

Старую стяжку придется демонтировать до базового основания. При укладке новой стяжки нужно учитывать, что максимальный перепад по уровню не должен превышать 8-10 мм. В процессе подготовки к укладке следует учесть некоторые общие рекомендации:

1. Чем ровнее будет поверхность, тем равномернее будет распределяться тепло по площади комнаты. Поэтому стоит положить хотя бы самовыравнивающуюся стяжку перед началом укладки.
2.  Слой гидроизоляции после выравнивания обязателен.
3. Чаще всего пользуются металлопластиковыми трубами диаметром 20 мм. К ним проще всего подобрать фурнитуру и запорную аппаратуру.
4.  Чем меньше будет стыков в трубопроводе, тем меньше вероятность протекания теплоносителя. Стыки в одной петле недопустимы.
5. Теплоизоляционный слой стоит корректировать по тепловой нагрузке на поверхность. Чем выше температура обогрева, тем толще слой теплоизоляции.

Теплый пол не любит спешки. Систему можно запускать только после того, как раствор полностью высохнет. Запуск должен проходить не ранее, чем через месяц после укладки. Причем включать систему нужно, постепенно повышая температуру теплоносителя. После такой «холостой обкатки» система будет полностью в работоспособном состоянии, не ранее, чем через три дня.

 Материалы, оборудование и устройства

Перед тем, как начать монтировать теплый пол водяной своими руками, определимся с материалами, оборудованием и элементами системы, чтобы точно рассчитать свои финансовые возможности. В систему в обязательном порядке должны входить:

• котел для нагрева теплоносителя;
• циркуляционный нагнетающий насос;
• предохранительный входной клапан;
• трубы для разводки и трубы для укладки;
• система управления и настройки;
• фитинги, краны, и прочая арматура для подключения конкретного проекта к котлу.

Трубы

Трубы могут использоваться как полипропиленовые, так и металлопластиковые. Если вы решите, что полипропилен больше подходит для вашего пола, то лучше выбирать армированный стекловолокном для предотвращения линейного расширения. Труба не обязательно должна быть дорогой и с многими степенями защиты. Вполне подойдет и полиэтиленовая. У нее коэффициент расширения даже меньше, чем у полипропилена.

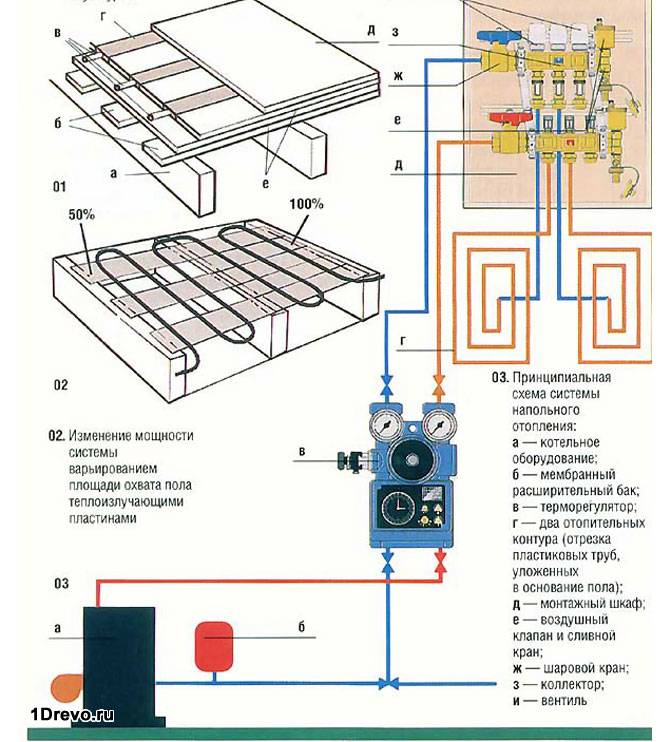

Коллектор

Коллектор – это просто разветвитель, который может подключить несколько контуров отопления к основной системе. Система предусматривает установку отдельного разветвителя для холодной и жидкости, и отдельного – для горячей. Оба коллектора монтируются в один корпус. Там же размещают все дополнительные клапаны и систему аварийного слива.

Выбор котла и расчеты труб ведутся в индивидуальном порядке для каждой комнаты – под плитку, под паркет или под другое покрытие. Потому, если вы отнесетесь к планировке внимательно, то и теплый пол никогда не подведет, и будет согревать дом даже в самую холодную зиму.

Читайте также Теплый пол или батареи – что лучше, Укладка теплого пола под плитку видео

Что собой представляет система теплого водяного пола своими руками, монтаж, видео

Водяной теплый пол в последнее время становится все более популярным, вытесняя традиционную отопительную систему. Такая установка особенно хорошо подойдет для ванной комнаты и детской. Его монтаж под силу выполнить и самому. Для этого не требуется каких-то специфических знаний, необходимо всего лишь уделять процессу работы максимум внимания и стараться правильно выполнять технологию укладки. В этой статье будет представлено видео монтажа водяных теплых полов.

• Что такое система водяного теплого пола
• Требуемые инструменты для монтажа системы
• Необходимые материалы для монтажа системы
• Виды монтажа теплого напольного покрытия
• Утепление основания теплого пола своими руками
• Укладка труб своими руками
• Подсоединение системы к источнику обогрева воды
• Проверка системы водяного теплого пола
• Заключение

Что такое система водяного теплого пола

Это, по своей сути, обыкновенная гибкая металлопластиковая труба, которую укладывают по всему полу в виде волн. В этом случае теплоносителем выступает горячая вода, поступающая в систему или из котла отопления, или из точки подачи воды в радиаторы, если квартира имеет централизованное отопление.

Если вода поступает из котла отопления, то в этом случае отопление будет представлять собой замкнутый цикл – вода будет уходить обратно в котел, там нагреваться и снова поступать в трубы. Во втором случае использованная вода уходит туда, куда и вода из обычных радиаторов.

Водяные теплые полы своими руками видео.

Требуемые инструменты для монтажа системы

Для монтажа водяного теплого пола своими руками потребуются следующие инструменты:

• совковая лопата, а также лопата, необходимая для заливки бетонного основания;
• двухметровое правило с уровнем;
• разнообразные гаечные ключи, необходимые для скрутки соединений системы;
• водяной уровень;
• ведра для клея и цементной смеси;
• шпателя – обычные и зубчатые;
• перфоратор;
• рулетка;
• карандаш.

В процессе работы часто возникают разнообразные ситуации, когда могут потребоваться и другие инструменты.

Необходимые материалы для монтажа системы

Так как сначала выполняется черновая стяжка, потом на ее поверхности создается теплоизоляционный слой, а затем укладываются трубы теплого пола и заливается финишная стяжка, то, соответственно, понадобятся следующие материалы:

• Цемент, керамзит и бетон.
  Щебень лучше не использовать, иначе полы будут холодными.
• Плиты пенополистирола, клей. Пенопласт не рекомендуется применять, потому что он представляет собой легко деформирующийся материал. При заливке финишной стяжки плоскость из такого материала быстро портиться. Поврежденные участки создают брешь в теплоизоляционном слое, что уменьшает эффективность теплого пола.
• Крепежные скобы, с помощью которых фиксируются трубы к полу.
• Пакля, разнообразные фитинги для труб, силикон и коллектор.
• Металлопластиковые трубы диаметром 16 мм.
• Саморезы и дюбеля разной длины и диаметра.

Виды монтажа теплого напольного покрытия

В зависимости от того, какая конструкция у дома, используют следующие основные методы монтажа теплого напольного покрытия:

• Если помещение имеет бетонные плиты перекрытия, то в этом случае трубы системы теплого пола располагают в толще выравнивающей стяжки.
• Если такие полы монтируются в легких каркасных строениях, то трубы рекомендуется прокладывать в пазах плит теплоизоляционного слоя.
• Если строится или ремонтируется деревянный дом, трубы следует располагать в пространстве между лагами или прямо в толще модульного деревянного пола.

Монтаж водяных теплых полов видео.

Утепление основания теплого пола своими руками

Основание представляет собой прочную и ровную плоскость пола, на которую впоследствии будут приклеиваться листы пенополистирола. Если черновая напольная поверхность будет хрупкой или неровной, то навряд ли получиться приклеить листы правильно, а также при отсутствии нормальной плоскости есть большая вероятность того, что листы могут продавиться.

Именно поэтому делают черновую заливку пола. Желательно делать не просто стяжку, а нормальное армированное основание из бетона, толщина которого может составлять 7−10 см. Такой слой получается очень прочным, благодаря чему листы не смогут разорваться, а трубы не деформируются.

Прежде чем начать черновую заливку, следует связать клетку из арматуры, ячейки которой должны иметь размеры 70х70 см. Верхние точки будущей плоскости определяют при помощи водяного уровня. Устанавливают маяки по горизонтали на расстоянии 1,5 м друг от друга. Замешивают бетон и заливают им всю площадь помещения, при помощи правила срезая лишний раствор. Следует подождать неделю, чтобы бетон окончательно высох.

Обязательно нужно утеплять бетонное основание пола. В противном случае теплая водяная напольная система будет прогревать не воздух в помещении, а перекрытие.

Сначала следует очистить плоскость от мусора и пыли, после чего грунтуют пол. Подготавливают клей для пенопласта. Для этого его размешивают, дают постоять минут 5, и затем опять перемешивают полученную массу. При помощи зубчатого шпателя следует нанести на листы пенополистирола клей, после чего укладывают их на пол. Следует немного прижать их и отпустить. Клей высыхает в течение одного дня. Затем для большей прочности листы прикрепляют к полу дюбелями с широкой шляпкой. После этого приступают непосредственно к укладке теплого пола своими руками.

Использование пенополистирола в качестве утеплителя – очень хороший вариант, однако, теплая водяная система будет работать гораздо эффективнее, если сверху него постелить отражатель тепла. Это может быть любой рулонный материал, имеющего покрытие из фольги.

Укладка труб своими руками

Для начала определяют место, где будут располагаться трубы. Сделать это несложно, главное – это придерживаться следующих правил:

• Стелить теплый пол нежелательно в местах, где будет располагаться деревянная мебель, потому что она может легко испортиться, высохнет и деформируется.
• Не следует укладывать трубы только в определенных местах. Дело в том, что если комната не будет полностью прогреваться, то и место с теплой поверхностью не спасет ситуацию.

Если теплая напольная водяная система устанавливается в ванной комнате, то следует учесть тот факт, что это помещение обладает повышенной влажностью, поэтому экономить на количестве линий отопления нежелательно, иначе не будет должного эффекта.

Перед укладкой труб их следует размотать и спиралью уложить на пол. Расстояние между параллельно лежащими линиями должно составлять 30−50 см. Концы труб выводятся к коллектору и к точке слива воды. При помощи перфоратора прикрепляют трубы к напольной поверхности.

Подсоединение системы к источнику обогрева воды

Этот этап работ требует определенных навыков работы с сантехническими приборами. Сперва следует установить коллектор, который представляет собой трубку с отводами для теплого пола. Для этого к коллектору прикручивают переходники, краны, заглушки и прикрепляют его на стену. К переходнику подсоединяют конец трубы теплого пола, в который впоследствии будет подаваться горячая вода. Таким же образом устанавливают и коллектор, через который также будет уходить с системы использованная вода.

Довольно часто коллектор не прикрепляют к стене, а оставляют держаться на основной трубе. Этого делать ни в коем случае нельзя. Коллектор постоянно подвергается механическим воздействиям, например, перепады воды в напоре, поворачивание кранов и т. п. В результате того, что распределительная трубка нормально не закреплена, возникает большая вероятность ее отрыва от водопроводной трубы.

После этого можно приступать к испытанию установленной системы.

Проверка системы водяного теплого пола

Обязательно следует устроить тестовый запуск системы водяного теплого пола для выяснения наличия протечек, это касается также и самой трубы. Металлопластиковые трубы могут иметь заводской брак, поэтому во время монтажа повышается риск их повреждений. Именно поэтому следует заранее провести предварительную проверку перед заливкой теплого пола стяжкой. Это не займет много времени.

Следует открыть вентили подачи и обратки и немного подождать, пока вода полностью не заполнит систему. Необходимо обратить внимание на то, чтобы в процессе тестирования трубы не дергались под водным напором. Если такое случается, то следует дополнительно зафиксировать теплый пол в нужной точке, иначе велика вероятность того, что после высыхания стяжки трубы могут приподняться над ней и исправить эту ситуацию будет довольно сложно.

Если нигде нет протечек, значит, все нормально, и после этого приступают к укладке финишного цементно-песчаного слоя. Принцип работы такой же, как и при заливке чернового пола, только раствор не должен содержать керамзит.

Ни в коем случае нельзя отключать систему в то время, пока сохнет цемент. Дело в том, что когда будет проходить горячая вода, металлопластик начинает расширяться. А если трубы будут холодными, то после того, как пол будет залит, во время нагрева им некуда будет расширяться.

Видео м онтажа тёплого водяного пола.

Заключение

Теплый водяной пол – замечательное приспособление для домов с холодной напольной поверхностью. Монтаж его не слишком сложен и можно своими руками установить систему водяного теплого пола. Самое главное – это придерживаться определенных правил и нюансов. Представленное в статье видео поможет разобраться в этом.

Монтаж водяного теплого пола своими руками: видео, схемы, технология

Содержание статьи

Сегодня обустройство теплых полов — отличный способ сделать свой дом теплее. Зачастую теплый пол становится не дополнительным элементом в системе отопления, а полностью самостоятельным. Среди всех видов наибольшей популярностью пользуется теплый водяной пол, который является наиболее экономичным и эффективным. Для того, чтобы получить качественную систему теплого пола дома, лучше обращаться в проверенные и авторитетные компании, например, в «Атмосферу комфорта». Но вы можете попробовать справиться с этой задачей самостоятельно.

Преимущества и недостатки водяных теплых полов

Водяной теплый пол отличается несколькими преимуществами , среди которых стоит выделить:

• низкие материальные затраты на монтаж и эксплуатацию;
• пол по всей площади прогревается равномерно;
• можно отапливать дом очень приличной площади, но при этом существенно экономить на оплате за отопление;
• отсутствие видимых радиаторов отопления — плюс к привлекательности интерьера;
• возможность регулировать температуру самостоятельно.

Справедливости ради стоит отметить, что такая система теплых полов не была лишена некоторых недостатков, но большинство из них можно свести к минимуму при правильном монтаже всей системы:

• некоторые трудности в обустройстве всей системы водяного пол с подогревом;
• необходимость использования водяного насоса;
• есть риск протечки, и найти ее бывает очень сложно;
• давление в стояке незначительно, но падает.

Вероятность протечек можно уменьшить, если не использовать металлические трубы, которые быстро подвергаются коррозии. Прекрасная альтернатива – металлопластик, полиэтилен, полибутилен. Все это материалы, которые могут служить вам верой и правдой 50 лет.

Подготовительные работы

Перед началом монтажа водяного теплого пола необходимо провести все необходимые замеры и расчеты, чтобы выяснить оптимальную мощность. Этот показатель зависит от многих факторов: площади помещения, пола, качества утепления стен, площади остекления и т. д.

Если квартира расположена на первом или последнем этаже, есть балкон, окно в пол или эркер, стены плохо утеплены или в качестве напольного покрытия планируется использовать толстые керамические плиты, то лучше предусмотреть систему теплых полов более мощного типа.

После этого осуществляется подготовка основания под укладку самой системы теплого пола. Старое покрытие необходимо удалить, а при наличии перепадов пола более 10 мм необходимо сделать дополнительную стяжку (можно использовать самовыравнивающиеся смеси), иначе тогда система отопления может работать некорректно, и нагрев будет неравномерным .

Необходимые материалы

Для обустройства системы водяного теплого пола необходимые материалы и инструменты :

• трубы для теплого пола — Первое, о чем нужно позаботиться. Они могут быть изготовлены из полиэтилена или полипропилена. Полиэтиленовые трубы меньше расширяются при воздействии тепла, поэтому они предпочтительнее, но если полипропиленовые трубы покрыты стеклотканью, они будут меньше расширяться. Оптимальный диаметр труб 16-20 мм, они должны выдерживать температуру до 95 градусов и давление до 10 бар;
коллектор
• и щиток к нему. Коллектор должен находиться в том же помещении, где монтируется система теплого пола, поэтому важно подобрать для него эстетичный щиток;
• армирующая сетка;
• пластиковые хомуты для крепления труб к фитингам;
• материалы для стяжки;
• котел для нагрева теплоносителя — воды. Подойдет почти любой котел, важно только, чтобы он умел нагревать воду на 30-40 ⁰ С, не всегда обязательно, чтобы полы были горячими, потому что по ним невозможно будет ходить. Именно поэтому основным фактором при выборе котла для системы теплых водяных полов является диапазон его рабочих температур, поэтому можно рассматривать газовые, электрические, двухконтурные, дровяные и другие варианты;
• нагнетательный насос, если его нет в котле;
• хомуты для крепления труб к армирующей сетке и фитинги для присоединения труб к коллектору.

Виды технологии устройства водяного теплого пола

Водяной пол может монтироваться двумя способами :

1. Бетонная технология связана с некоторыми трудностями и значительными временными затратами. Но, несмотря на это, он остается достаточно популярным благодаря другим своим привлекательным качествам. Этот метод требует устройства бетонной стяжки, в которую монтируются нагревательные элементы. Окончательный настил можно укладывать только после полного застывания бетона, а продолжительность его затвердевания зависит от толщины и может достигать 28 дней.
2. Технология напольных покрытий позволяет избежать грязных и «мокрых» процессов, связанных с укладкой бетона и ожиданием его затвердевания. Здесь используются готовые материалы, что позволяет значительно сэкономить время и упростить весь процесс. Обратная сторона медали — большие траты на покупку нескольких слоев слоистого материала. В зависимости от того, какой материал выбран для укладки, по этой технологии может быть пенопласт, модульная деревянная или реечная древесина.

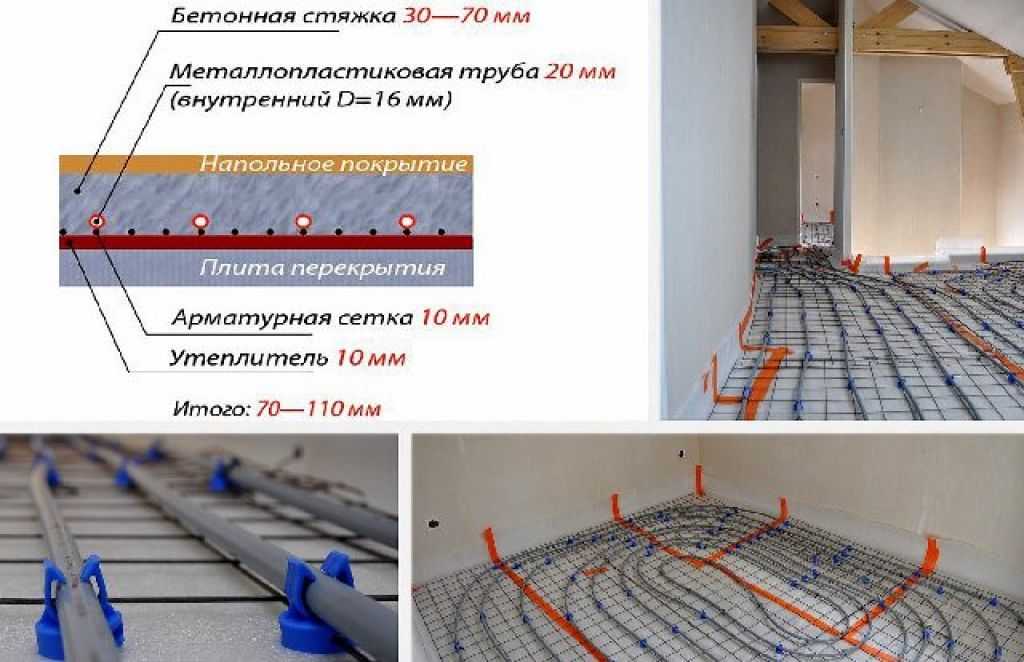

Бетонная стяжка для теплого пола

На сегодняшний день это Способ обустройства системы теплого пола самый распространенный .

Сначала необходимо уложить на подготовленную поверхность теплоизоляционный слой , причем сделать это нужно максимально эффективно, чтобы тепло от труб с теплоносителем не уходило вниз, а шло только на теплый пол в квартира. Для этих целей чаще всего используют пенопласт, пенопласт или пенопласт, а его толщина должна быть от 30 до 150 мм в зависимости от того, какие тепловые нагрузки планируются. Можно использовать специальные коврики, в которых есть запорные механизмы, поэтому работать с ними проще, но стоят они дороже.

Специалисты советуют выбирать обогреватель в зависимости от особенностей помещения и той роли, которую будет играть теплый пол в общей системе отопления. Так, если теплый пол — это всего лишь дополнительный элемент системы отопления дома, то вспененный полиэтилен сойдет, но обязательно с отражающим фольгированным покрытием. Если под квартирой находится отапливаемое помещение, то можно использовать листы пенополистирола толщиной 2-5 см. Если квартира находится на первом этаже, если под ней есть подвал, то лучше использовать более серьезный утеплитель – керамзит или пенополистирол толщиной 5-10 см. Существуют и специальные утеплители для теплых полов: они стоят немного дороже, но в них уже есть канавки для укладки труб отопления.

В качестве гидроизоляционного слоя используется полиэтиленовая пленка, укладываемая поверх пенопласта. Далее поверните демпферную ленту, которая необходима для того, чтобы компенсировать возможное тепловое расширение стяжки. Его укладывают по периметру помещения на всю высоту стяжки для теплого пола.

Затем необходимо армировать подготовленное основание для теплого пола. Для этого можно использовать сетку с ячейками 15-20 см и с сечением прутьев 5 мм. Если есть желание и необходимость получить теплый пол «на века» и максимально укрепить всю конструкцию, то армирование можно проводить после монтажа труб отопления.

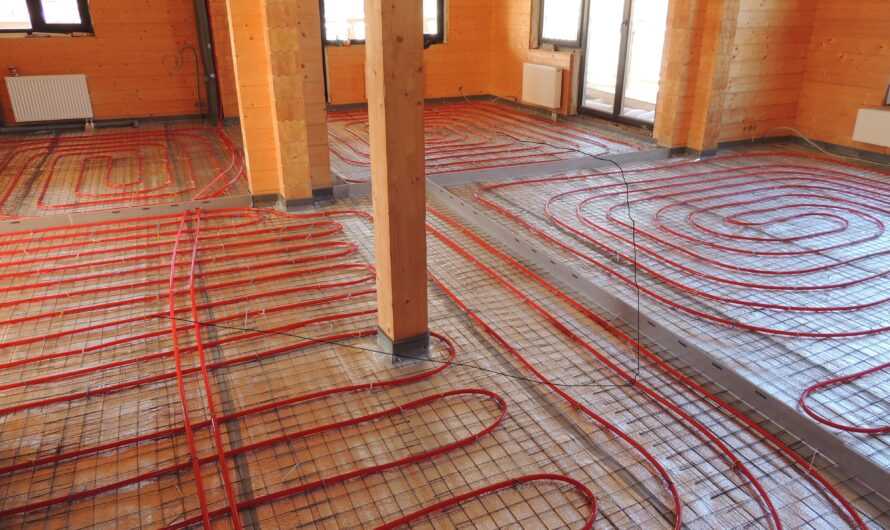

Монтаж труб отопления может осуществляться несколькими способами :

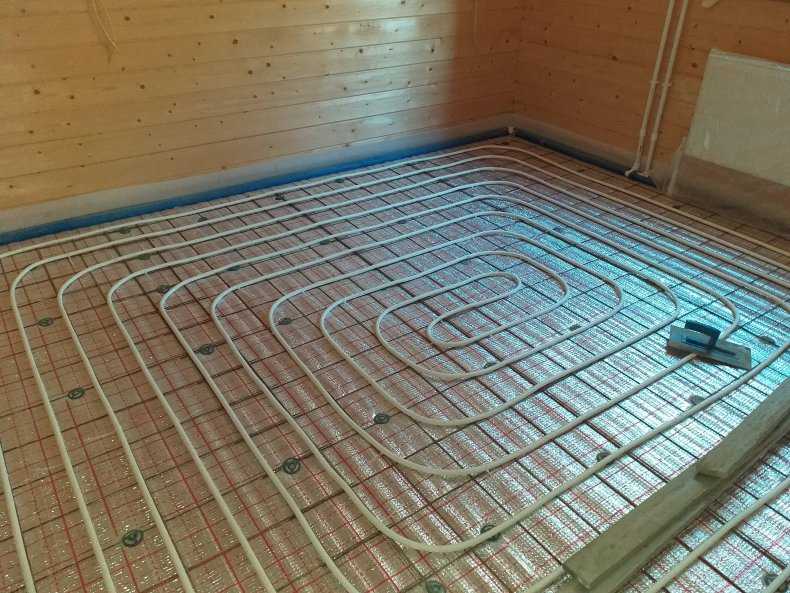

• спираль . Этот вариант отлично подойдет для более просторных помещений, он позволяет идеально равномерно распределить тепло по полу, но и требует более тщательного подхода. При такой компоновке трубы с горячей и холодной водой чередуются, что влияет на равномерность распределения температуры: здесь холодные зоны располагаются рядом с теплыми. Спиральный способ укладки труб более выгоден еще и с той точки зрения, что здесь меньше углов и поворотов, а значит, по нему будет гораздо легче стекать вода. При таком способе укладки на квадратный метр площади пола уходит около 5 погонных метров труб при расстоянии между трубами 20 см. Вблизи наружных стен расстояние между трубами необходимо уменьшить, чтобы уменьшить теплопотери и обеспечить помещению максимальный комфорт. Монтаж спиральной трубы – более трудоемкий процесс, требующий точных расстояний. Существуют программные ресурсы, позволяющие точно рассчитать расположение каждого витка спирали в зависимости от площади и конфигурации помещения;
• змея. Труба сначала проходит по периметру стен, а затем уходит волнистой линией обратно. Монтаж этого варианта проще, не требует специальных расчетов, менее трудоемок, но получить равномерное распределение тепла будет намного сложнее;
• комбинированная укладка труб объединяет зоны с укладкой труб по спирали и змейке.

Если помещение большое по площади, то придется предусмотреть несколько отдельных контуров отопления. Шаг между трубами зависит от того, какой эффект необходимо получить: если теплый пол будет единственным источником тепла в квартире, то это расстояние не должно превышать 20 см, если это просто элемент системы отопления, то можно укладывать трубы с шагом 30 см, но не более.

К самостоятельно определить оптимальное расположение труб Схему лучше сделать заранее. Это удобно делать на обычном листе бумаги в клеточку, где в масштабе с учетом всех нюансов планировки помещения чертят систему будущих теплых полов. Необходимо учитывать не только все выступы и углубления в комнате, но и то, как будет располагаться мебель или хотя бы ее часть, ведь обогревать эти части будет нецелесообразно. Примеры создания спирального расположения труб показаны на рисунках, но правильно составить их смогут люди с определенным опытом. Поэтому разработку всей системы теплого пола с определением мощности, длины и шага лучше доверить специалистам, а все остальное можно сделать своими руками.

Трубы крепятся к фитингам с помощью специальных хомутов: это очень простой процесс, а расстояние между разными креплениями должно быть около 1 м. Не пытайтесь слишком сильно затягивать хомуты: при нагреве трубы могут немного расшириться. Места с компенсационными швами дополнительно надеваются на гофротрубы, чтобы трубы отопления были максимально защищены от возможных повреждений. Трубы начинают укладывать от стен, продвигаясь к центру или к противоположной стене.

Завершающим этапом в процессе укладки труб является их проверка, или опрессовка . Осуществляется уже после подключения системы теплого пола к коллектору, как описано ниже. Он нужен для того, чтобы обнаружить возможные места с повреждениями, негерметичными сегментами и вовремя заменить их еще до монтажа стяжки. Такое испытание проводится в течение минимум 24 часов при давлении 3-4 бар.

Когда точно проверено, что система теплого пола герметична, можно переходить к устройство бетонной стяжки . Залейте его на высоту 3-7 см, в итоге, чтобы получить максимально ровную поверхность. Для этого лучше использовать маяки, а уже выравнивать их бетонным раствором.

Стяжка будет затвердевать максимум 28 дней, пока бетон не наберет свою марочную прочность. В этот период нельзя включать систему теплых полов. Включать отопление можно только после окончательного застывания стяжки, и не сразу на максимальную мощность, а постепенно повышать температуру в течение трех-четырех дней.

Для стяжки используйте специальную смесь для теплого пола или пескобетон марки М300.

В качестве напольного покрытия поверх теплых полов лучше использовать те материалы, которые лучше всего проводят тепло, а это ламинат, керамическая плитка или линолеум. Если вы планируете отделать пол паркетом или ламинатом, стоит обратить внимание на те варианты, которые можно использовать в системе теплого пола: об этом производители указывают на упаковке.

Теплый пол из полистирола

Преимущество Этот метод заключается в том, что отсутствуют все грязные процессы, характерные для бетонной стяжки. При этом удается значительно сэкономить время на укладке теплого пола, а высота помещения практически не крадет из-за опять же отсутствия стяжки. Пенополистирольные плиты здесь играют роль надежного теплоизоляционного материала, и этот способ незаменим, когда нагрузки бетонной стяжки пола не выдерживают, или потолки уже низкие, а те 10-15 см, которые уходят на монтаж бетонная стяжка действительно может спасти ситуацию.

На подготовленную и выровненную и выровненную поверхность укладываются полистирольные плиты, а на них уже укладываются алюминиевые плиты. В них есть специальные пазы для укладки труб, такие плиты должны покрывать около 80% пола: благодаря им тепло будет распределяться равномерно. В углубления плит укладываются трубы отопления. Поверх них укладывают листы гипсоволокнистых плит: достаточно одного листа, если в качестве финишного покрытия используется ламинат или линолеум, а если используется паркет или тяжелая керамическая плитка, то лучше использовать два листа.

Полистирольная технология применима на бетонном или деревянном основании. Не получится, только если в доме нет бетонных полов.

Технология деревянных полов

Этот метод незаменим. для деревянных домов, где бетонные перекрытия отсутствуют вовсе. В зависимости от некоторых нюансов различают два варианта: модульный и реечный.

Модульная технология

Данная технология предусматривает монтаж теплоизоляционного слоя, поверх которого укладывается древесноволокнистые плиты . В них предварительно вырезаются пазы для крепления алюминиевых пластин и труб в дальнейшем. Затем устанавливают алюминиевые пластины и закрепляют в них трубы специальными защелками. Алюминиевые пластины здесь, как и в предыдущем случае, способствуют равномерному распределению тепла.

Гипсоволокнистые листы укладываются поверх уложенной трубной системы, и только после этого можно укладывать финишное покрытие.

Реечная технология

Здесь используется более тонкий слой теплоизоляции, чем в предыдущем способе, поэтому масса всей системы теплого пола еще меньше, что позволяет использовать аналогичную систему на втором этаже многоквартирного дома. деревянный дом.

В качестве утеплителя используется минеральная вата или пенополистирол, который укладывается между балками перекрытия. Поверх утеплителя укладываются рейки шириной 2,8 см, а расстояние между ними 2 см. В подготовленное основание стойки уже уложены алюминиевые пластины с соответствующими углублениями, а в них уложены трубы.

По окончании — укладка гипсоволокнистых листов и отделка.

Групповой монтаж коллектора

Общий коллектор необходимо крепить к стене после предварительного выравнивания пола, чтобы можно было просто и быстро подключить к нему проложенные трубы и проверить всю систему. Этот этап мы рассмотрим отдельно. Стоит отметить, что поверхность стены для оптимальной работы оборудования должна быть идеально горизонтальной, а для проверки нужно использовать лазерный уровень.

Какая бы технология монтажа теплых водяных полов не была выбрана, установка коллектора все равно потребуется. Его легко найти в магазине, а при самостоятельной работе лучше выбрать готовый сборный коллектор со щитком: важно только знать количество выводов, а это зависит от количества цепей. После установки к нему необходимо подключить подающую и обратную трубу: первая идет от котла и несет горячую воду в систему, которая отдает часть своего тепла в пол, а затем возвращается в котел через обратную трубу , подается обратно в котел, где нагревается, и цикл повторяется. Может понадобиться насос для откачки и откачки воды, если он не встроен в котел.

Коллекторную коробку устанавливают в том же помещении, где монтируется система теплого пола, и стараются разместить ее как можно ближе к центру помещения и ниже, у пола. Коллекторный шкаф монтируется на стену или ставится вплотную к ней, все зависит от того, какой у вас водопровод: открытый или закрытый.

К подающему и обратному трубопроводу крепятся запорные вентили, позволяющие перекрывать воду при ненужном нагреве или при проведении каких-либо ремонтных работ. Для соединения трубы отопления и запорного клапана используйте компрессорный фитинг. Теперь необходимо подсоединить коллектор к вентилю, а с одной стороны установить воздухоотводчик, а с другой — сливной кран. Для точного контроля температуры воды в теплом поле в распределительном шкафу должны быть специальные вентили или даже смесители.

Напоследок

Завершающим этапом монтажа системы теплых водяных полов является обустройство финишного покрытия и получение удовольствия от проделанной работы. Правильно оборудованные теплые полы позволяют долгое время обходиться без ремонта, а зимой в помещении комфортно и даже ходить по полу босиком.

Теги:Теплый пол

Экономия своими руками: снижение температуры нагрева воды

Энергосбережение

Уровень проекта
Easy

Энергетическая экономия
4% -22% ежегодно

Время для завершения
2 часа

Общая стоимость
$ 0 0003


Хотя некоторые производители устанавливают термостаты водонагревателей на 140ºF, в большинстве домохозяйств обычно требуется, чтобы они были установлены только на 120ºF, что также замедляет накопление минералов и коррозию в водонагревателе и трубах.

Вода, нагретая до 140ºF, также представляет угрозу безопасности — обваривание.

Экономия в результате понижения температуры водонагревателя основана на уменьшении потерь в режиме ожидания (потери тепла от водонагревателя в окружающую среду). Если установить слишком высокую температуру или температуру 140ºF, ваш водонагреватель может тратить от 36 до 61 доллара в год на потери тепла в режиме ожидания. Дополнительная экономия будет достигнута за счет более низкой температуры потребления (из-за потребности в воде или использования в вашем доме, например, для стирки одежды, душа и мытья посуды). Они могут составлять более 400 долларов.

Если у вас посудомоечная машина без дополнительного нагревателя, для оптимальной очистки может потребоваться температура воды в диапазоне от 130ºF до 140ºF. И хотя существует очень небольшой риск развития бактерий легионеллы, когда в резервуарах с горячей водой поддерживается температура 120ºF, этот уровень по-прежнему считается безопасным для большинства населения.

Если у вас подавленная иммунная система или хроническое респираторное заболевание, вы можете рассмотреть возможность поддержания температуры бака с горячей водой на уровне 140ºF. Однако такая высокая температура значительно увеличивает риск ошпаривания. Чтобы минимизировать этот риск, вы можете установить смесительные клапаны или другие устройства для регулирования температуры на любые краны, используемые для мытья или купания.

Источник: Экономия энергии дома, ENERGY STAR

URL видео

В этом видеоролике представлены пошаговые инструкции о том, как успешно понизить температуру водонагревателя, сэкономив энергию и деньги.

ПЕРЕД НАСТРОЙКОЙ

• Обратитесь к руководству пользователя вашего водонагревателя, чтобы узнать, как управлять термостатом.
• Вы можете найти циферблат термостата для газового накопительного водонагревателя в нижней части бака на газовом клапане. С другой стороны, электрические водонагреватели могут иметь термостаты, расположенные за навинчивающимися пластинами или панелями.
• В качестве меры предосторожности отключите электропитание водонагревателя перед снятием/открытием панелей.
• Имейте в виду, что электрический водонагреватель может иметь два термостата — по одному на верхний и нижний нагревательные элементы.

СПИСОК ПОКУПОК

• Термометр для проверки температуры воды.
• Маркер для отметки настройки термостата

ПОШАГОВАЯ ИНСТРУКЦИЯ

1) Найдите текущую температуру.

Измерьте начальную температуру горячей воды с помощью термометра на кране, наиболее удаленном от водонагревателя. Циферблаты термостатов часто бывают неточными.

2) Отметьте настройку, затем выключите термостат.

Отметьте начальную температуру на термостате водонагревателя маркером, а затем выключите термостат.

3) Измерьте и отрегулируйте.

Подождите пару часов, а затем снова измерьте температуру воды в самом дальнем от водонагревателя кране. Прежде чем вы получите желаемую температуру, может потребоваться несколько регулировок.

4) Отметьте новую температуру.

Если Вас устраивает температура, отметьте новую температуру на термостате водонагревателя маркером, чтобы при необходимости можно было внести коррективы в будущем.

5) Уменьшите громкость или выключите, когда вас нет дома.

Если вы планируете отсутствовать дома в течение длительного времени, установите термостат на самую низкую температуру или полностью выключите водонагреватель. Чтобы отключить электрический водонагреватель, выключите на нем автоматический выключатель. Для газового водонагревателя убедитесь, что вы знаете, как безопасно повторно зажечь контрольную лампочку, прежде чем выключать ее.
