Как производится монтаж водяного теплого пола своими руками

Оглавление:
Установка водяного теплого пола: утепление черновой поверхности
Устройство водяных теплых полов: монтаж трубопроводов
Схема теплого водяного пола: распределительный коллектор

Современные строительные технологии позволяют осуществить подогрев полов разными способами – для этой цели используют и инфракрасную пленку, и нагревательный кабель, и трубопроводы. Согласитесь, при наличии в доме или квартире индивидуального водяного отопления, использовать для подогрева полов какой-либо другой источник тепла, по крайней мере, неразумно. Зачем платить дважды за получение тепловой энергии? Говорить о целесообразности использования той или иной системы теплых полов можно долго – найдутся тысячи противников и приверженцев, которые приведут миллионы доводов в пользу той или иной системы. Не будем вступать в дебаты и спорить непонятно о чем, давайте просто рассмотрим технологию водяного теплого пола со всех сторон, а вы уже судите сами и решайте о целесообразности применения этой системы. В данной статье вместе с сайтом stroisovety.org мы подробно рассмотрим, как выполняется монтаж водяного теплого пола своими руками, какие материалы используются при этом и с какими сложностями придется столкнуться в процессе изготовления системы.

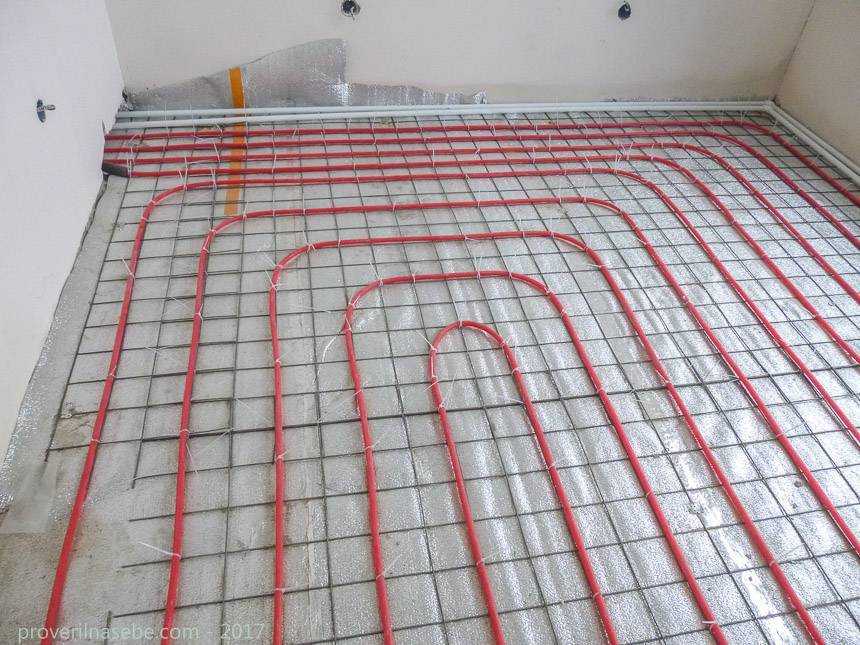

Монтаж водяного теплого пола своими руками фото

Установка водяного теплого пола: утепление черновой поверхности

Любые системы теплых полов для увеличения эффективности и экономичности требуют предварительного утепления пола. Согласитесь, подогревать потолок, как минимум, нецелесообразно – тепло от него вниз не опустится и в помещении от этого теплее не станет. По сути, это лишняя трата тепловой энергии.

Чтобы добиться экономичной и эффективной работы любого теплого пола, излучаемое тепло необходимо направить в нужном направлении – вверх. Для этих целей создается целый слоеный пирог из современных строительных материалов. На черновое основание пола (как правило, это плиты перекрытия) укладывается пенопласт толщиной не менее чем 50мм. Для того чтобы направить потоки тепла вверх, поверх него настилается тонкий фольгированный утеплитель, на который укладывается армирующая сетка. И только после этого монтируются трубы, которые накрываются стяжкой особого состава.

Устройство водяных теплых полов

Не лишним будет упомянуть и о деформационных швах – так называемые демпферные зоны, устроенные по периметру помещения, препятствуют растрескиванию стяжки при нагревании. Как правило, для создания этих деформационных швов используют пористую ленту, сделанную из вспененного полиуретана – она монтируется еще на стадии утепления пола. Кроме периметра, организовать демпферные зоны необходимо еще и внутри самого пола – если речь идет об укладке теплого водяного пола на площадях, превышающих 40кв.м., то без дополнительных деформационных швов не обойтись. Полы должны быть четко разграничены на зоны по 40кв.м. с соотношением сторон один к двум.

В этом отношении ни одна из систем теплого пола практически ничем не отличается – исключением можно назвать разве что инфракрасную пленку. Но так уж повелось, что в пол ее не укладывают.

Как сделать водяной теплый пол своими руками

Устройство водяных теплых полов: монтаж трубопроводов

Монтаж трубопроводов – это, пожалуй, самая легкая часть работы в процессе подключения водяного теплого пола. Здесь все просто, и нюансов достаточно мало – специальная металлопластиковая труба укладывается змейкой с шагом 75-300мм и крепится посредством специальных фиксаторов, представляющих собой рейку с зажимами.

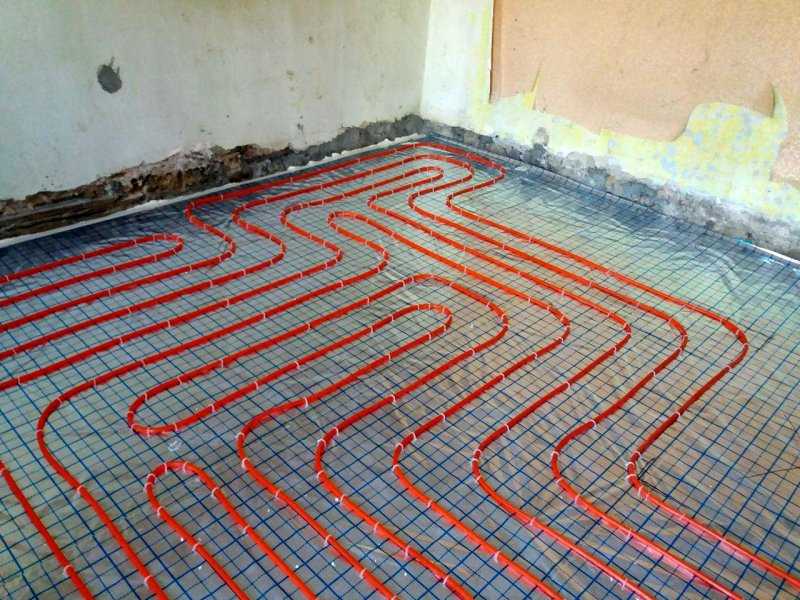

Укладка теплого водяного пола своими руками фото

Если говорить о нюансах, то следует упомянуть о плавности изгибания труб – от резких поворотов лучше отказаться. Также необходимо обратить внимание на цельность труб – никаких соединений в полу не допускается – это еще одна из причин, согласно которой выполняется зонирование водяного теплого пола. Как правило, трубы для водяных теплых полов изготавливаются в бухтах с намоткой по 100м – этого вполне хватает, чтобы выполнять монтаж теплого водяного пола в помещениях любой площади. Большая длина труб не используется и еще по одной причине – чем длиннее трубопроводы, тем выше теплопотери. Система становится просто неэффективной. Эти нюансы обязательно необходимо учесть при монтаже теплого пола.

Подключение водяного теплого пола

Что еще необходимо понимать, задаваясь вопросом, как сделать водяной теплый пол, так это разницу температур внутри помещения и вдоль его несущих стен – с целью компенсирования температурного режима работы теплого пола, его трубопроводы, проходящие вдоль наружных стен, укладываются с меньшим шагом. К примеру, если весь пол уложен с шагом 300мм, то вдоль наружной стены шаг должен составлять 200мм.

Схема теплого водяного пола: распределительный коллектор

Немаловажную роль в сложной системе водяного теплого пола играет так называемый коллектор, в задачи которого входит распределение теплоносителя по всем отдельно взятым участкам теплого пола. По сути, этот коллектор представляет собой отрезок толстой трубы, оснащенный несколькими выводами меньшего диаметра. Для монтажа теплого пола понадобится два коллектора – один устанавливается на подачу теплоносителя, а другой на обратный трубопровод.

Распределительный коллектор для теплого пола фото

Каждый из отдельных участков теплого пола подключается к коллектору посредством отсекающих кранов, которые выполняют функцию регулировки температуры и местного отключения подогревающего трубопровода.

Чтобы обеспечить минимальные теплопотери и ускорить процесс циркуляции теплоносителя, коллектор обратного трубопровода оснащается циркуляционным насосом. Для небольших систем теплого пола надобность в наличии циркуляционного насоса отпадает – с этой задачей вполне справляется основной насос, вмонтированный в большинство отопительных котлов.

Схема теплого водяного пола – распределительный коллектор

Важно! Подходя к завершающему этапу создания теплого пола, следует понимать важность проведения испытаний. Прежде чем заливать стяжку пола, необходимо проверить каждое соединение и каждый метр трубопроводов на наличие течей.

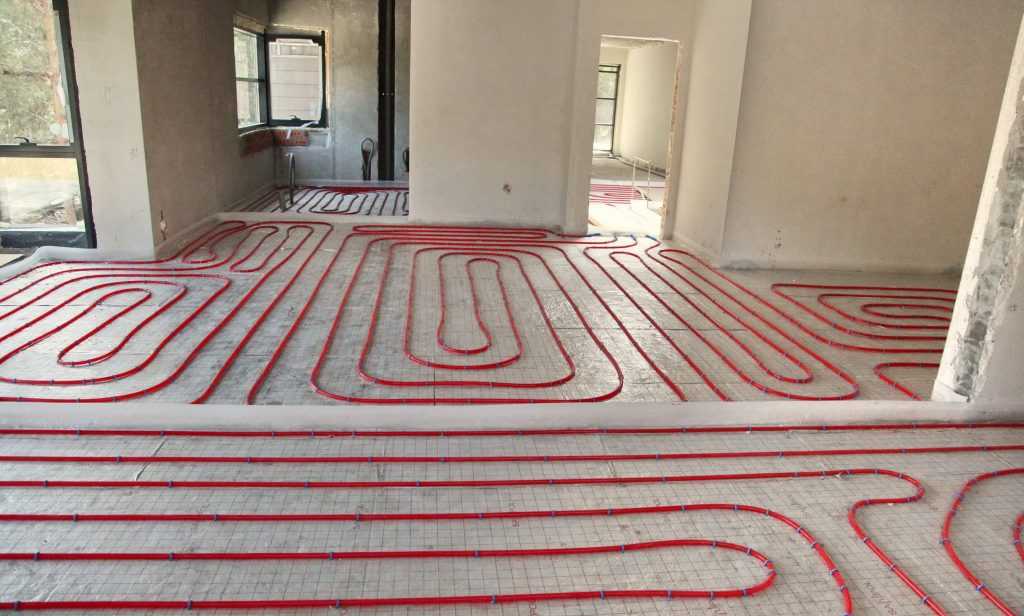

Система водяного теплого пола фото

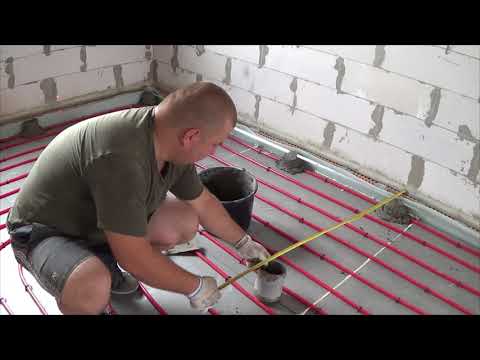

Ну и напоследок несколько слов о стяжке. Монтаж водяного теплого пола своими руками предусматривает заливку труб высококачественной стяжкой, способной выдерживать довольно высокие температуры. Следует понимать, что в этот момент вы создаете чистовую ровную поверхность, поверх которой, как правило, укладывается декоративное напольное покрытие. Здесь необходимо сильно постараться и с помощью системы маяков изготовить практически идеально ровный пол. Продолжать работы с полом можно только после полного высыхания стяжки – это, как минимум, 21 день. Если поспешите, то получите трещины по всей поверхности пола.

Автор статьи Михаил Корнеев

Как правильно сделать монтаж водяного теплого пола своими руками

Теплые полы с водяным обогревом в частном доме давно перестали быть редкостью и сегодня стали скорее практичным и выгодным решением, чем новшеством, способным кого-то удивить. Установка подобных полов в квартире – достаточно редкое явление ввиду ряда проблем. Строительные компании и ЖКХ вряд ли пойдут на встречу и выдадут Вам разрешение на модификацию системы отопления, а установка дополнительного котла – достаточно дорогое удовольствие. Поэтому водяные полы, как правило, устанавливаются в частных домах на первом этаже.

Удобство и практичность таких полов очевидны: Вы сможете забыть о том, что такое холодный пол и связанные с ним мелкие неприятности. Если Вы планируете осуществлять монтаж водяного теплого пола своими руками, это эта краткая инструкция поможет Вам действовать уверенно!

Подготовка

Монтаж начинается с прорисовки детальной схемы, где будет учтено все: от места установки коллектора до путей прокладки змеевиков. Щепетильное выполнение данного пункта поможет избежать ошибок и неприятных сюрпризов на этапе реализации проекта, а также позволит просчитать количество необходимых материалов. Отсутствие данной детальной схемы может привести к тому, что допущенная ошибка станет очевидной только тогда, когда исправить ее уже будет крайне трудно. Ведь представляя себе весь проект изначально, можно учесть все факторы и избежать недочетов. Не говоря уже о том, что монтаж теплого водяного пола своими руками, расчет проекта которого не произведен заранее – довольно рискованный шаг.
Тощий бетон, который непосредственно прилегает к слою грунта, нужно выровнять. Прочитать подробнее о стоимости монтажа теплого пола http://teplo-tehnika.ru/montazh-vodyanogo-teplogo-pola/.

Для этого с его поверхности удаляются все неровности, бугорки и выпуклости. Поверх углублений, которые остались после выполнения этого процесса, необходимо уложить новый слой. Причины этому две: во-первых, несущая основа непременно должна быть ровной, а во-вторых, ровная поверхность не испортит влагоизоляционную пленку и Ваши водяные теплые полы; монтаж своими руками, видео которого Вы найдете ниже, должен производиться на поверхности без неровностей.

Укладка и монтаж

После этого осуществляется укладка полиэтиленовой пленки по всей площади поверхности пола внахлест. Делается это для того, чтобы предотвратить проникновение влаги, а значит избежать множества проблем, связанных с сыростью. Далее по периметру укладывается кромочная лента, которая предназначена для изоляции монолитного пола от стен, колонн, лестниц и т.д. Это поможет избежать возникновения акустических и тепловых мостиков.

Стоит отметить, что обрезка кромочной ленты не осуществляется. Обрезается она лишь в самом конце, перед непосредственной установкой плинтусов. Для ее крепления используют клей либо скобы, которыми она закрепляется на всех углах. После укладывается слой, который будет сдерживать тепло и предотвращать его выход наружу. Особенно это актуально в ситуации, когда пол прилегает непосредственно к грунту. Этот этап позволит в значительной мере сохранить тепло и минимализировать его потерю.

Далее пол нужно армировать по всей площади. После этого устанавливаются распределители. Как правило, их монтируют в специально предназначенный для этого шкаф, что обеспечивает их удобное расположение. Размер шкафа зависит от количества контуров: их, как правило, бывает от 2 до 12.
Далее поверх изоляции укладывают трубы, их производят из структурированного полиэтилена. Змеевики крепят к изоляции при помощи скоб, на прямых участках через каждые 50 см, а на изгибах в 3 местах: в начале изгиба, в его середине, и в конце.

Для правильного выполнения данного пункта необходима изначальная схема монтажа теплого водяного пола своими руками, ведь змеевики укладываются в соответствии с определенным рисунком, который обеспечит равномерное распределение и позволит избежать концентрации тепла в определенном участке. Самым рациональным решением является располагать трубы двойным шагом «улиткой», а где это не представляется возможным – «змейкой».

Ошибка на данном этапе приведет к тому, что часть пола в комнате будет хорошо прогреваться теплоносителем, но остыв, он будет не в состоянии прогреть другую.
Каждый змеевик подводится к распределителю, что создает некую концентрацию возле этого места, что необходимо исправить. Для этого их изолируют, указывая при этом к какому помещению ведет каждый контур. Непосредственное подключение к распределителю осуществляется при помощи зажимной соединительной муфты, которая соединяется на резьбе с разрезным кольцом и евроконусом.

Проверка

После этого проводят испытание на герметичность. Для этого необходимо сперва отключить все вентили и перекрыть их на обоих коллекторах. После этого открывают первый контур и удаляют из него воздух. Когда воздух удален, его закрывают и проделывают это с остальными контурами. В самом конце необходимо открыть все контуры.

С помощью деаэратора удаляются остатки воздуха. Испытательное давление должно быть примерно на 50% выше рабочего давления, но не ниже, чем на 4 бара, осуществляется это при помощи насоса.
Производится подготовка и укладка раствора. В процессе этого мастика находится под давлением, что позволяет немедленно выявить все повреждения в трубах. Если таковая обнаружена, до поврежденный участок трубы нужно срочно заменить до застывания раствора. После его застывания произвести замену будет крайне трудно. Также в процессе этого Вы должны быть предельно внимательны, чтобы не повредить трубы острыми краями инструментов.

После этого поверхность мастики выравнивают вручную, либо изначально используют самовыравнивающиеся материалы. Выровненную мастику необходимо прогреть, чтобы выпарить из нее остатки воды. Дело в том, что отсырелая мастика будет деформироваться, что обязательно приведет к крайне неприятным последствиям. Прогрев осуществляется 8 дней: первые 3 дня при температуре не более 25°С, последующие 5 – не более 55°С.

Если вы планируете укладку плитки, то нужно учесть, что она должна производится с учетом деформационных швов. В этом Вам также поможет схема монтажа теплого водяного пола своими руками. Ведь если уложить плитку поверх них, то она точно потрескается, потому стоит брать это в расчет и укладывать ее, отталкиваясь от расположения данных швов.

Надеемся, что данная краткая инструкция была Вам полезна и помогла выполнить монтаж теплого водяного пола своими руками, расчет и схему которого лучше подготавливать заранее. Установив в своем доме эту систему, Вы по достоинству оцените все ее преимущества и непременно останетесь довольны!

Как установить теплый пол своими руками

Используйте специальную пенопластовую панель, чтобы зафиксировать трубы PEX на месте, покройте их цементно-песчаной смесью и уложите плитку.

По Эрик Хагерман

Поделитесь этой историей

Детали проекта

Навык

1 из 5 Легкий Вы можете нанять профессионала для заливки и выравнивания песчано-цементной смеси и подключения к котлу.

Стоимость

Около 580 долларов США, не включая плитку

Расчетное время

2 дня для комнаты 12 на 12 футов

Лучистый теплый пол, вероятно, лучший способ обогреть любое помещение. Он удобный, тихий и энергоэффективный. Несмотря на то, что электрическое лучистое тепло является популярным выбором для небольших проектов — скажем, перепланировки ванной комнаты — гидронного или водяного отопления, лучистое отопление обеспечивает максимальную эффективность для более крупных проектов или масштабной реконструкции.

Водяной радиатор — это, как правило, работа для профессионалов, но есть способ сделать его часть своими руками. Ключевым моментом является использование специально разработанной пенопластовой панели от Schluter Systems под названием Bekotec. Вы кладете панели прямо на пол, запрессовываете в них трубы PEX и добавляете тонкий слой бетона специальной смеси — пять частей песка на одну часть портландцемента.

Связанный

Как установить лучистое тепло под пол из массивной древесины

Панели обеспечивают небольшой тепловой разрыв (R3), поэтому вам не нужно устанавливать дополнительный слой изоляции. Использование этой системы добавляет менее 1¾ дюйма, включая бетон, по сравнению с примерно 4 дюймами для старого метода привязки труб к проволочной сетке.

Это оставляет вам больше места в подвальных приложениях. А тонкая плита будет нагреваться и остывать быстрее, что позволит вам использовать более низкую температуру воды и сэкономить на счетах за отопление. В целом, это делает плиту более чувствительной.

Этапы монтажа напольного теплого пола своими руками

При необходимости подготовьте пол выравнивающей смесью.
Очистите пол и установите окантовку из пенопласта.
Уложите первый ряд панелей, соединяемых защелками.
Измерьте и обрежьте последнюю панель ряда по размеру.
Покройте оставшуюся площадь панелями.
Определите интервал PEX: 6-, 9- или 12-дюймовые ряды.
Запрессуйте PEX между «шпильками» в панелях.
Покройте область одной непрерывной петлей PEX.
Оставьте дополнительные трубы в конце котельной, чтобы сантехник мог их подсоединить.
Смешайте партию «сухого бетона» с соотношением песка и портландцемента 5:1.
Распределите и выровняйте поверх PEX, оставив не менее 5/16 дюймов материала над «шпильками» из пенопласта.
Дайте бетону высохнуть в течение нескольких дней, а затем уложите напольное покрытие по вашему выбору.

Материалы

Рулетка
Тачка
Лопата

Инструменты

Инструменты и материалы

уровень — 4-футовый
Универсальный нож
amazon.com/Anodized-Aluminum-Straight-reference-contoured/dp/B084C55DY2/ref=sr_1_6?crid=2XKJFQ0O0XLMU&keywords=Straight+edge&qid=1666656813&qu=eyJxc2MiOiI2LjE0IiwicXNhIjoiNS43NSIsInFzcCI6IjUuNjAifQ%3D%3D&sprefix=straight+edge%2Caps%2C175&sr=8-6″>
Линейка
Труборез

за квадратный фут – Forbes Home

Что такое теплый пол?

Лучистое отопление пола использовало электрические нагревательные провода для обогрева полов в вашем доме. Лучистое отопление очень энергоэффективно и позволяет быстро установить его.

Стоимость лучистого обогрева пола

Стоимость лучистого обогрева пола приблизительно от 10 до 15 долларов за квадратный фут . Вы можете выбрать коврики с подогревом, нагревательные ленты или нагревательные кабели. Есть также гидравлические системы, которые могут работать дороже, чем электрические варианты. Стоимость зависит от квадратных метров, но в среднем по стране стоимость лучистого теплого пола составляет 3800 долларов США и варьируется от 1700 долларов США до 6000 долларов США . Низкая стоимость лучистого обогрева пола составляет около 200 долларов США , а высокая стоимость — до

10 000 долларов США .

ЭТО РЕКЛАМА, А НЕ РЕДАКЦИОННОЕ СОДЕРЖАНИЕ. Обратите внимание, что мы получаем компенсацию за любые продукты, которые вы покупаете или подписываетесь через эту рекламу, и эта компенсация влияет на ранжирование и размещение любых предложений, перечисленных здесь. Мы не предоставляем информацию о каждом доступном предложении. Информация и суммы сбережений, изображенные выше, предназначены только для демонстрационных целей, и ваши результаты могут отличаться.

Сравните предложения лучших местных подрядчиков по укладке напольных покрытий

Бесплатная смета без обязательств

Найти подрядчика

Сколько стоит теплый пол?

Пол с подогревом отлично подходит, особенно в ванной комнате, чтобы помочь вам согреться в холодный день. Если вы планируете добавить теплый пол только в ванную комнату, рассчитывайте заплатить от 6 до 20 долларов за водяную или водную систему и от 8 до 24 долларов за электрический теплый пол.

Если вы хотите обогреть весь дом площадью около 2000 квадратных футов, рассчитывайте заплатить около 20 000 долларов США за одну зону с использованием существующего котла. Для двух зон и с новым котлом стоимость составляет в среднем около 28 000 долларов США . За три зоны, дополнительное утепление и новый котел рассчитывают заплатить до $35000.

Средняя стоимость	28 000 долл.0161	$35,000
Lowest Cost	$20,000
*Cost estimates based on a 2,000-square-foot house

Radiant Floor Heating Cost Per Square Foot

Hydronic or water- на основе сияющего пола с подогревом стоит от $ 6 до $ 20 за квадратный фут . Электрические лучистые теплые полы стоят от долларов США до 15 долларов США за квадратный фут 9. 0042 . Стоимость обоих варьируется от 1 до 5 долларов в день для запуска .

Стоимость лучистого теплого пола по типам

Водяной

Водяной или водяной подогрев считается более рентабельным, чем электрическое лучистое тепло, но стоит он дороже. Ожидайте платить от до 20 долларов за квадратный фут за полы с водяным подогревом.

Электрический пол

Электрические полы с подогревом проще в установке и стоят меньше, обычно около от 8 до 15 долларов за квадратный фут.

Солнечные панели

Солнечные обогреваемые полы обычно стоят от от 18 до 25 долларов за квадратный фут .

Геотермальные

Геотермальные полы с подогревом могут стоить от 15 000 до 35 000 долларов в целом или от 7 до 17 долларов за квадратный фут .

Пропан

Пропановые полы с подогревом стоят от 6 до 18 долларов за квадратный фут .

Использование капитала вашего дома — это простой способ финансировать новые этажи!

Пройдите предварительную квалификацию за считанные минуты, нажав на свой штат.

Учить больше

Стоимость установки лучистого тепла

Чтобы получить профессиональную установку лучистого теплого пола, рассчитывайте заплатить около 20 долларов США за квадратный фут , включая материалы.

Факторы, влияющие на стоимость лучистого отопления

Материалы и рабочая сила

В зависимости от материала пола, излучающего тепло, вы можете заплатить от 5 до 20 долларов за квадратный фут. Кроме того, вы должны учитывать затраты на рабочую силу, спрашивая котировки.

Размер и тип пола

Вам необходимо точно знать размер и тип пола, чтобы понять, сколько напольного покрытия вам нужно, а также какой тип лучистого отопления лучше всего подойдет для ваших полов.

Местонахождение

Вы можете платить больше за пол с лучистым подогревом в зависимости от расположения в вашем доме. Например, если ваш теплый пол находится в центре вашего дома, вы заплатите меньше, чем если бы ваш теплый пол находился в прихожей рядом с входной дверью.

Плюсы и минусы лучистого тепла

Плюсы лучистого тепла

Равномерно отапливаемый дом: Лучистое отопление пола равномерно обогревает дом и устраняет любые холодные точки, с которыми сталкиваются традиционные методы отопления дома.
Рентабельность:
Хотя первоначальные затраты на установку могут поставить домовладельцев в тупик, лучистое отопление пола оказывается более рентабельным в долгосрочной перспективе. Большинство из них имеют 30-летнюю гарантию. Лучистый теплый пол требует более низких температур, чем радиаторы, для обогрева помещения и, таким образом, снижения затрат на отопление.
Контролируемое отопление: Большинство установок включают подключение к интеллектуальному термостату или термостату с Wi-Fi, что означает, что домовладельцы могут контролировать температуру в каждой зоне, оборудованной теплым полом.
Улучшение качества воздуха: Поскольку нет необходимости беспокоиться о отопительных каналах, это означает, что в доме меньше циркулирует пыльный воздух и меньше аллергенов.
Работает с любой поверхностью пола: Теплый пол можно установить на любую поверхность пола, от винила до дерева.

Минусы лучистого тепла

Стоимость: Установка электрического теплого пола сопряжена с затратами, а переход на водяную систему лучистого теплого пола стоит еще дороже. Считайте это инвестицией, при которой сбережения окупятся в течение нескольких лет. Водяная система, вероятно, потребует некоторых обновлений сантехники, в зависимости от возраста вашего водонагревателя и труб.
Установка: Небольшой проект может быть задачей «сделай сам», но поскольку для этой задачи требуется самовыравнивающаяся смесь для крепления системы подогрева пола, ее высыхание займет день или два. Планируйте устанавливать его по частям, так как некоторые части вашего дома будут закрыты, когда он высохнет.
Поднимает уровень пола:
Хотя это и не существенно, лучистое отопление пола немного приподнимет ваши полы из-за нагревательных элементов под полом. Вы можете увидеть, как ваш пол поднимается на 1/2 дюйма, так что это следует учитывать в местах с более низким потолком.
