Вентиляция в частном доме своими руками схема с выходом через кровлю: Вентиляция на крыше частного дома — схема вывода через крышу

Вентиляция на крыше частного дома — схема вывода через крышу

Дата последнего изменения:

12 января 2017

Время на чтение:

9 минут

3777

Владельцы домов сталкиваются с проблемой, когда отсутствует естественная вентиляция в частном доме в кровле. Особенно актуально такой вопрос стоит для домов ещё советской постройки. Исходя из экономии, многие, строя дом своими руками, просто пренебрегали строительными нормами.

В результате этого спустя непродолжительное время люди, даже не имеющие архитектурное образование, начинали замечать, что банально не хватает вентиляции в самом помещении личного частного дома. Ведь симптомы голодания свежего воздуха никогда не заставляют себя ждать. Они проявляют себя очень яркими ароматами на кухне при приготовлении различных блюд. Омрачает неприятным запахом в туалетной комнате. Но, главное, страдают деревянные несущие конструкции непосредственно крыши дома.

В этой статье

• Опасность отсутствия вентиляции
• Как делали вентиляцию раньше?
• Условия для монтажа
• Дополнительные элементы
• Правильный вывод вентиляции
• Важные моменты
• Вывод

Опасность отсутствия вентиляции

Если не сделана вентиляция то любой жилой дом получает следующие проблемы.

1. Конденсация влаги при перепадах температур на внутри кровельном пространстве.Прямо на деревянных несущих конструкциях постоянно скапливается влага, которая становится причиной распространения плесени и грибка. В дальнейшем это может вызывать даже начало гниения элементов крыши.
   Намокание утеплителя заканчивается тем, что он становится причиной прелого запаха на чердачном помещении. В результате срок службы даже современных отделочных и энергосберегающих материалов значительно сокращается.
   Излишняя влажность доводит до того, что вода даже может проступить через гидроизоляцию и начать смачивать потолочное пространство. В результате даже дорогостоящий ремонт с подвесными потолками может прийти в негодность.
2. Постоянное скопление не самых приятных ароматов в процессе приготовления хозяйкой разных вкусностей.Отсутствие вентиляционной системы приведёт к скоплению жира прямо на внутренней части стен кухонного помещения. А значит генеральная уборка не заставит себя долго ждать.
3. Запах сырости в ванной комнате после каждого её использования.Даже на кафельной отделке под действием постоянной влажности появляется самая настоящая плесень. Избавится от которой, кстати, не получится.

И все это становится возможно из-за отсутствия всего лишь естественной вентиляции в частном доме в кровле.

Как делали вентиляцию раньше?

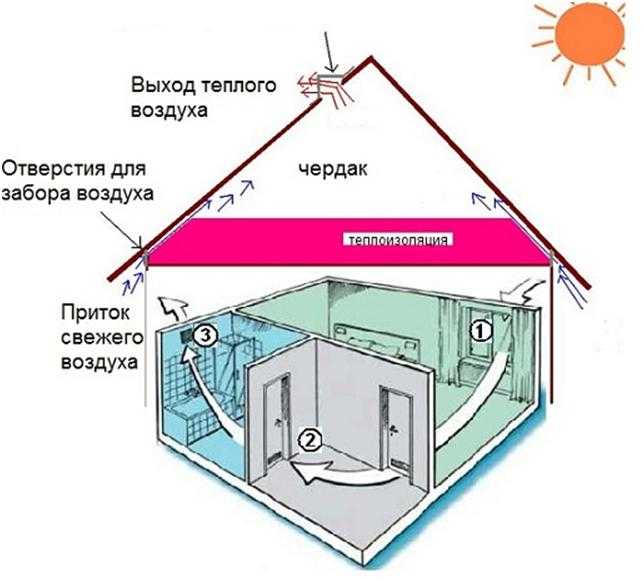

Очень простой выход из положения был известен зодчим ещё издревле.

При строительстве обязательно делали так называемые слуховые окна. С виду они играли непросто декоративную роль, как это казалось многим. С их помощью становилось возможным сушить чердачное помещение у любого строения. Правда, такой вариант не обеспечивал принудительной вентиляции и вытяжки воздуха. Поэтому всё равно оставались «мёртвые» не проветриваемые места.

[wpsm_box type=»info» float=»none» text_align=»left»]
Чтобы обеспечить полную вентиляцию, надо было ещё обязательно позаботиться о вентиляции на фронтальной части крыши и карниза. [/wpsm_box]

При выполнении всех этих условий воздух в чердачном пространстве будет обновляться не один раз в течение одного часа.

Но надо помнить, что всему есть предел. Неправильный вывод вентиляции на крышу частного дома своими руками может существенно снизить параметры теплоизоляции. А значит не придётся говорить об энергосбережении и в зимний период тратить больше энергии на отопление.

Условия для монтажа

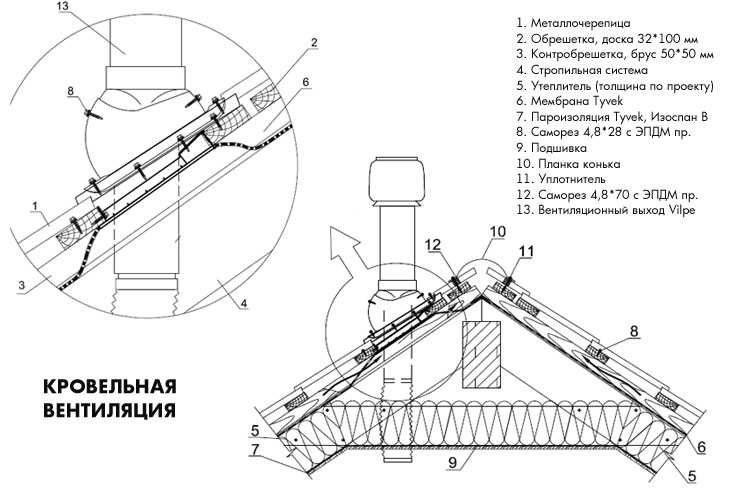

Для вентиляции в крыше при её монтаже необходимо соблюдение следующих условий.

1. Технологический забор между покрытием кровли и непосредственно утеплителем.Который позволяет воздуху беспрепятственно проходить между слоями строительных материалов.
2. Установка дополнительных элементов, обеспечивающих принудительную вентиляцию.Благодаря им появляется возможность создания эффективной тяги воздуха прямо на улицу. На крыше для этого ставятся проходные устройства.

Дополнительные элементы

Дополнительные элементы для вентиляции крыши частного дома.

1. Специальный кровельный вентилятор.С их помощью можно легко избавиться от излишней влажности в помещении.

Для его использования надо учитывать, что на каждый 1 кв. метр надо вентиляционное отверстие площадью не меньше 0,002 м. кв. И желательно ещё не забыть о том, что надо учесть наклон кровли и тип её материала.

В качестве основы в этом случае выступает стакан, выполненный из нержавеющей или оцинкованной стали. В нём ещё ставится поддон, который будет удалять влагу.

Вентилятор обязательно ставится на резиновую уплотнительную прокладку, которая обеспечивает герметичность и виброизоляцию.

После сборки всех элементов в единую конструкцию производят подключение к электрической сети. Главное, выполнить качественную изоляцию всех соединений во избежание короткого замыкания в проводке.

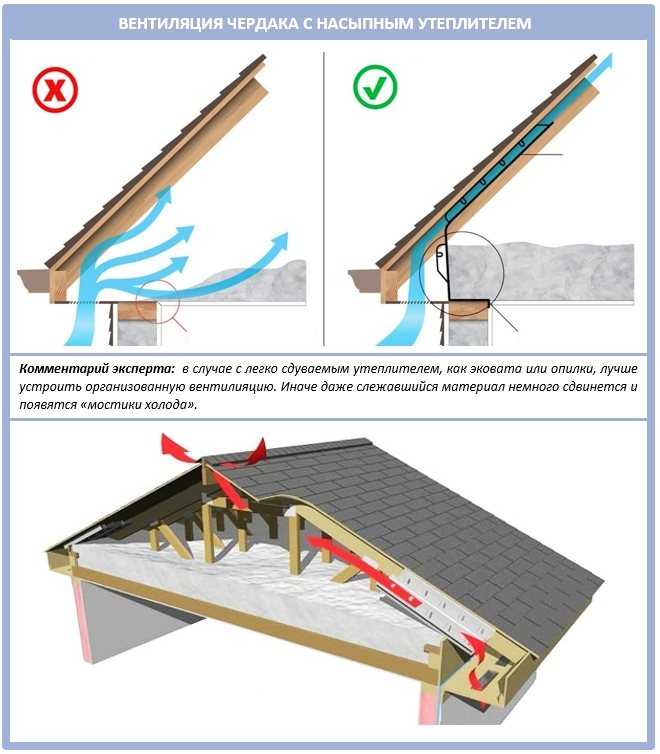

2. Карнизная вентиляция.Она возможна если при монтаже оставить техническую щель между стеной здания и карнизом. Расстояние должно быть не менее 50 миллиметров. Можно дополнить такую вентиляцию специальными решётками. В сочетании с технологическим зазором между коньком достигается оптимальное вентилирование крыши. Вывод влаги в этом случае обеспечивается безостановочно в любое время дня и суток.
3. Аэраторные элементы.Они хорошо помогают вывести влагу. Специально разработанные точечные аэраторы устанавливаются на расстоянии 0,5 метра от конька кровли. Допускаемый угол конька может быть 45 градусов. Если аэраторов несколько то расстояние между ними должно быть более 12 метров.

Правильный вывод вентиляции

Правильный вывод вентиляции обеспечивает:

1. Отток тёплого и насыщенного влагой воздуха из-под крыши непосредственно на улицу с чердака в независимости от вида кровельного покрытия и типа используемого утеплителя.
2. Сухость всех несущих конструкций крыши при любых погодных условиях. Влага просто не успевает сконденсироваться и намочить все, что находится под крышей. А значит исключена гниль и плесень.
3. Оптимальный температурный диапазон в жаркие летние дни. Вывод нагретого воздуха из-под крыши обеспечивает отличное ее проветривание. А значит, жильцы дома не будут ощущать излишней духоты, находясь внутри дома.
4. Отсутствие лишних запахов внутри непосредственно кухни. Благодаря этому обеспечивается полная гигиеничность и недопущение распространения бактерий.

Важные моменты

Чтобы обеспечить вентиляцию в крыше собственного дома необходимо очень внимательно отнестись к следующим моментам:

1. Тип кровли. Для каждого покрытия стоит учитывать определённые особенности материалов. Ведь разные покрытия обладают различными свойствами.
2. Площадь вентилируемого пространства и угол наклона кровельного покрытия.

Желательно вентиляцию предусмотреть уже на стадии строительства самого дома. В противном случае ситуацию уже придётся устранять после окончания всех работ. Вывод влаги должен быть обеспечен однозначно.

Вывод

Главное, не экономить на качестве выбираемых строительных материалов и комплектующих.

А в случае необходимости обращаться за помощью к специалистам, которые смогут обеспечить качественную консультацию и дать правильные советы. Ведь если при выполнении работ по монтажу вентиляции будут допущены какие-либо ошибки, то значит, что в последующем из-за неэффективности системы придётся снова предпринимать новые меры.

Стоит помнить, что жилой дом – это как живой организм, который нуждается в правильном уходе и аккуратном использовании. А также очень требователен к наличию свежего воздуха и дышит как человек. И при отсутствии вентиляции строительные конструкции безвозвратно погибнут.

Понравилась статья?

Поставьте лайк автору и поделитесь в соц. сетях

Схема вентиляции в частном доме своими руками

Современность всегда диктовала свои правила, так происходит и со строительством домов. Благодаря современным материалам (окнам из пластика, утеплительным фасадам, которые используются и изнутри, и снаружи), герметичность сооружения находится на довольно высоком уровне, но при всем при этом, возникает следующая проблема, а именно – обеспечение постройки нормальной вентиляции.

В данном случае есть два варианта решения проблемы – либо обратиться к специалистам, которые займутся организацией системы вентилирования сооружения, либо же составить ее самостоятельно без чьей-либо помощи.

• Зачем нужна вентиляция в частном доме?
• Особенности вентиляционных систем
• Варианты системы вентиляции в частном доме
• Выбор подходящей системы вентиляции
• Создание схемы вентиляции частного дома

Вентиляция в частном доме своими руками, схема и устройства которой будет зависеть от многих критериев, должна составляться точно и правильно, только в этом случае в доме не будет образовываться конденсат, распространяться плесень и различного рода вредные бактерии.

Только правильно организованная вентиляция обеспечивает благоприятные климатические условия для всех проживающих.

Зачем нужна вентиляция в частном доме?

В нормальном воздухообмене нуждается каждое здание, особенно если оно жилое. Проветриванием, в данном случае, можно назвать необходимость замены уже отработанного воздуха новым, потому как в первом, содержится масса различных микробов и болезнетворных бактерий, вдыхание которых приводит к негативным последствиям для здоровья организма.

Помимо всего прочего, обеспечивая нормальную вентиляцию, хозяева избавляются сразу же от нескольких проблем:

• регулярное образование конденсата на окнах;
• оперативное размножение грибка из-за постоянной влаги;
• негативное воздействие «отравленного» воздуха на здоровье всех жильцов;
• постоянное образование на всех поверхностях пыли.

Стоит сразу же отметить, что обеспечить нормальную вентиляцию в частном доме регулярным открытием дверей и окон не получиться, потому как таким образом, вы просто впускаете свежий воздух в помещение, и только, а воздух должен циркулировать, а не застаиваться на одном месте.

Особенности вентиляционных систем

Для того чтобы перейти к пункту вентиляция в частном доме, схема устройства своими руками, необходимо для начала выяснить особенности таких систем, а именно разобраться с ее видами. Итак, существует принудительная вентиляция и, конечно же, естественная.

Если говорить проще, то естественное вентилирование – это движение воздуха через «отверстие» в кровле сооружения, которое происходит благодаря имеющейся разнице внутреннего и наружного давления. В данном случае, чем больше будет эта разница, тем быстрее нагретый в помещении воздух будет заменяться свежим извне.

Принудительная вентиляция, в свою очередь, обеспечивается установкой вентиляционного типа. Воздух извне принудительно «вводиться» в помещение, а уже нагретый воздух также принудительно «удаляется» наружу.

Варианты системы вентиляции в частном доме

Для того чтобы определиться, в какой именно системе вентилирования нуждается то или иное сооружение, необходимо разобраться с каждым видом вытяжной системы по отдельности.

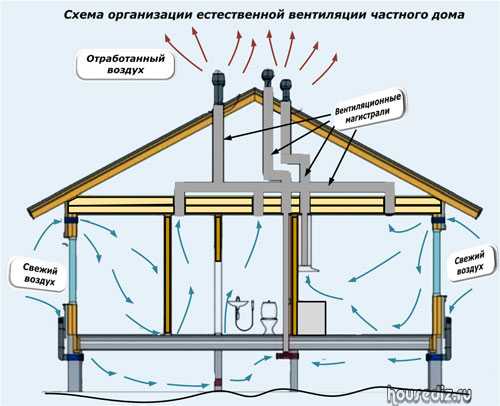

Естественная вентиляция

Для обеспечения воздухообмена естественным путем, необходимо при строительстве дома позаботиться о создании каналов в стенах, по которым и будет осуществляться естественная циркуляция воздуха (не стоит забывать и о зоне камина).

Схема естественной вентиляции включает в себя трубы, расположенные в вертикальном положении, которые начинаются в вентилируемой комнате, а заканчиваются на кровле.

Для того чтобы сделать естественную вентиляцию в частном доме своими руками, необходимо просто проложить канал в стене, сечение которого будет не менее 135 мм, и не стоит забывать и о толщине кладки, она должна быть не меньше полтора кирпича. В случае если это правило будет нарушено, есть вероятность возникновения, так называемой, обратной тяги. Для того чтобы тяга была достаточно сильной, труба в обязательном порядке должна быть немного выше самого конька.

От главного канала устраивают остальные отводы (горизонтальные), которые прокладываются ко всем комнатам, включая нежилые.

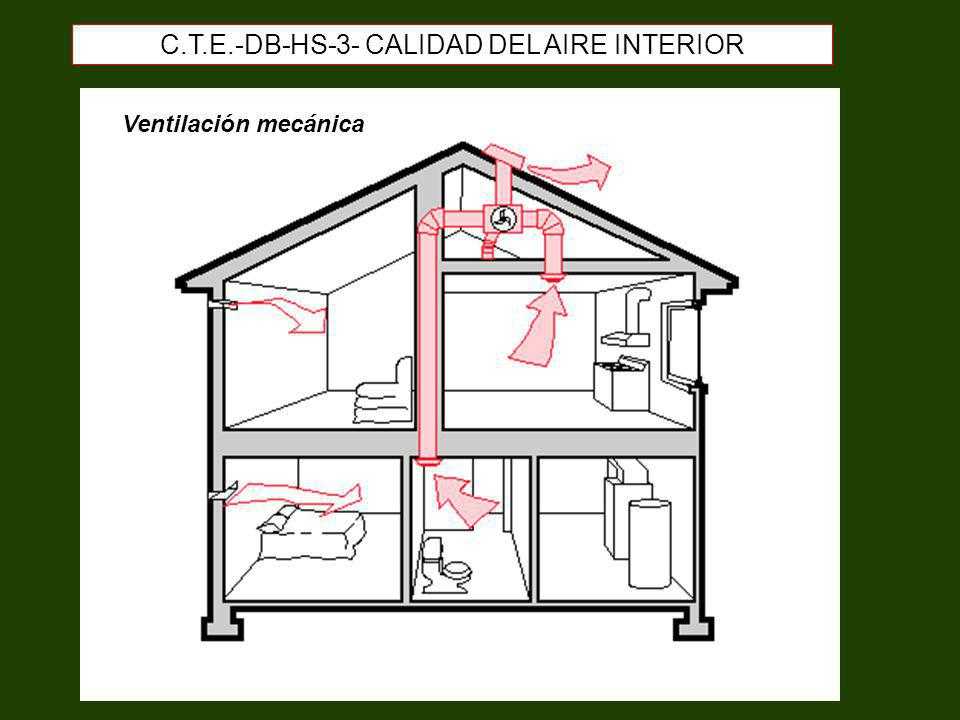

Принудительная вентиляция

Если естественная система вентиляции в частном доме не способна в полной мере обеспечивать свежим воздухом, необходимо прибегнуть к организации принудительного вентилирования. Чаще всего в такой вытяжной системе нуждаются такие комнаты как: ванна, котельная, кухня.

К приборам, благодаря которым организация принудительной вентиляции становится довольно простой, относятся различного рода вытяжки и вентиляторы.

Благодаря системе вентилирования в комнатах не будет излишней влаги, а также неприятных запахов.

Схемы вентиляции частного дома в данном случае могут быть различными, чаще всего пользуются настенными устройствами вентилирования.

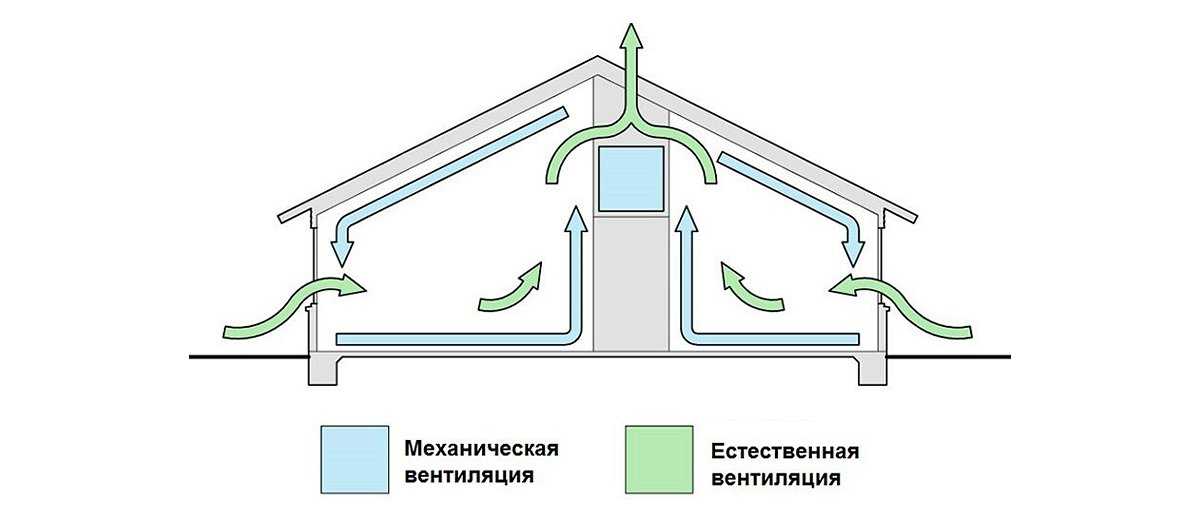

Смешанная вентиляция

Идеальным вариантом практически для любого дома выступит наличие в нем смешанной системы, то есть, в помещениях, где достаточно естественного проветривания ничего не нужно менять, а устанавливать приборы дополнительного вентилирования необходимо будет только лишь в тех комнатах, где естественная вентиляция не справляется со своими непосредственными «обязанностями».

Чаще всего таким устройством обеспечиваются ванные комнаты (для выведения излишней влаги, которая способствует распространению грибка и плесени), туалеты (для утилизации неприятных запахов), кухни (для удаления гари, жира).

Выбор подходящей системы вентиляции

Перед тем как сделать монтаж вентиляционной системы, нужно определиться, какой именно она должна быть, то есть, какой из имеющихся вариантов будет максимально эффективным.

В том случае, если габариты здания небольшие, площадь не больше 150 — 190м2, и при этом там проживает до 5 человек, тогда приточно-вытяжная система с тягой естественного типа, будет идеальным вариантом. В данном случае воздухообмен будет естественным.

Не стоит забывать, что в таком случае, эффективность работы вентиляции в частном доме будет зависеть исключительно от особенностей климата и условий погоды.

Нередко применяется, так называемая, приточная система. Такой вид вентиляции актуален для небольших помещений, но разница в том, что в данном случае, влиять на эффективность вытяжной системы может человеческий фактор, ведь наружный воздух подается внутрь насоса (в специально установленные фильтры).

Если площадь дома превышает 300 м2, подойдет совокупность приточно-вытяжной системы и рекуператора. В данном случае создается регулируемая система подачи воздуха (то есть, полностью автоматизированная).

Создание схемы вентиляции частного дома

Сказать точно, какую именно систему вентилирования лучше всего выбрать, нельзя, потому как все зависит от этажности здания, его проекта и других особенностей. Главное, что необходимо помнить при создании плана вентиляции в частном доме своими руками, это то, что составляются они под определенный, конкретный проект, и самым эффективным считается комбинированный вариант.

С выходом в стену

Нередко при строительстве дома используют вентиляцию с выходом в стену. Этот вариант считается более простым и менее затратным, поэтому она так популярна среди застройщиков.

Свежий воздух в здание поступает либо через оконные проемы, либо же через специально созданные отверстия в стенах. Такой вариант вентиляции отлично подходит для сложных проектов.

С выходом через кровлю

Такой способ проветривания подходит для несложных проектов, потому как сложная конструкция кровли очень сильно усложняет систему воздухообмена в сооружении. Если же хозяин дома все-таки решил выбрать рассматриваемую вентиляцию, то он должен позаботиться о том, чтобы вентиляционная труба была достаточно высокой, тогда и вентилирование будет действительно эффективной.

Вентиляция в частном доме своими руками, схема планирования которой должна быть тщательно продуманной и при ее расчете должны быть учтены все факторы, которые могут повлиять на ее эффективность.

Вентиляция в частном доме своими руками

Иногда требуется создать простую систему воздухообмена в жилом или загородном доме, способную функционировать в нормальных условиях. Самый простой вариант – вентиляция через стену с помощью специальных клапанов, работающих в одном направлении, и наружной трубы. Этот метод можно использовать только для помещений с нормальной работой.

На фото вентиляционная труба в боковой плоскости.

Преимущества и недостатки метода

Чтобы решиться на создание такой системы воздухообмена, необходимо взвесить все за и против, тогда выбор сделать будет проще всего. Однако выводы следует делать исходя из существующих условий, ведь по сути это альтернативный вариант обычной сети в более простом исполнении.

Перечень достоинств

Важнейшим преимуществом организации такого воздухообмена является относительно низкая цена. Все необходимые элементы достаточно дешевы, чтобы избежать больших затрат.

Другие положительные качества данного типа вентиляции перечислены ниже:

• Основные элементы системы имеют небольшие размеры , поэтому эстетические характеристики помещений не ухудшаются.
• При монтаже нет необходимости уменьшать герметичность кровли , так как при монтаже трубы вырезы в кровле не делаются.
• Монтажные работы своими руками – отличный способ сэкономить финансовые средства.
• Благодаря отсутствию сложных элементов значительно сокращается время монтажа .

Так выглядит приточный клапан в стене.

Отрицательные моменты

• Зависимость работы от погодных условий и других факторов несколько снижает КПД, но это решается установкой вентилятора.
• Необходимость сверлить в нескольких местах несколько усложняет работу.
• При некачественном монтаже могут возникнуть проблемы с гидроизоляцией.

Внимание! При обустройстве вентиляции через стену в частном доме с использованием приточных вентиляционных клапанов и наружной трубы набор инструментов будет зависеть от того, какой материал использовался для возведения конструкции.

Особенности схемы вентиляции

В принципе всем понятны основные моменты ее организации. Каков расход воздушных масс между зонами, зачем нужен вентилятор – на эти и подобные вопросы ответить несложно. Но грамотная установка системы предполагает знания по этой теме хотя бы на полупрофессиональном уровне. Поэтому следует кое-что уточнить.

• В здании может быть несколько независимых систем вентиляции/систем, охватывающих один и тот же тип секторов, уровней и т.д. Все определяется размерами, этажностью и планировкой здания. Для частного дома, как правило, достаточно одного, но при условии, что он правильно рассчитан и смонтирован. Критерий – в схему вентиляции должны быть вовлечены все помещения без исключения.
• Обязательное наличие точек входа (забора) воздуха снаружи и его удаления (удаления) наружу. В нашем случае они расположены в стенах.

Выполненные расчеты

Даже такая простая вентиляционная система должна быть тщательно рассчитана, так как для обеспечения помещения свежим воздухом необходимо знать количество элементов, используемых для притока рабочей среды и пропускная способность выхлопа.

Далее рассмотрим, как провести предварительные расчеты площади на примере жилого дома 6×9 м с высотой потолков 250 см.

1. Первым делом необходимо определить примерный объем всего жилища. Для этого нужно перемножить длину, ширину и высоту. В итоге у вас должно получиться: 6х9х2,5 = 135 куб. м.
2. На основании полученных данных можно рассчитать количество подающих клапанов. Например, если пропускная способность элементов составляет 40 куб. м/час, тогда получается: 135/40 = 3,375≈4 шт.

Вспомогательная таблица для выбора диаметра дымохода.

Ответь! Для качественного обновления воздуха в представленном объекте вам потребуется установить всего 4 клапана. На основании вышеприведенных расчетов определяется и диаметр дымохода.

Приточные устройства

В связи с появлением современных материалов здания стали более герметичными, что привело к еще одной проблеме, связанной с уменьшением забора воздуха.

Если раньше дома и квартиры можно было проветривать без дополнительной подачи воздуха, то сейчас ситуация изменилась. Особенно тяжело дышать в доме, если в качестве основного материала используется пластик.

О функционале

Готовые изделия для забора воздуха с улицы способны полностью предотвратить проникновение пыли, насекомых и всевозможных звуков. После установки в помещении отсутствуют сквозняки. Приточное устройство по принципу действия напоминает воздушный редуктор, замедляющий скорость потока.

Это впускной клапан.

Управлять подающим клапаном чрезвычайно просто, так как он оснащен удобной ручкой для закрытия канала. Его видимая часть идеально вписывается в интерьер комнаты. Находясь снаружи, он не портит впечатления от фасада здания. В процессе эксплуатации вам не придется тратить финансовые средства.

Подробнее о конструкции изделия

Элемент с воздухопроницаемостью представляет собой небольшую пластиковую трубку, диаметр которой может значительно варьироваться. Внутри имеется изоляция для предотвращения проникновения звуков.

Ниже предлагается ознакомиться с составом изделий данного типа.

• Пластиковый воздуховод является базовым элементом, так как именно через него в помещение поступает воздух.
• Ручка регулировки находится внутри. Его можно использовать для блокировки канала.
• Фильтрующий элемент позволяет очищать поступающие потоки от частиц пыли.
• Внутренняя часть головного убора, снабженная вентиляционной заслонкой, является основным ограничителем.
• Уплотнительное кольцо предназначено для улучшения герметизации между элементами изделия.
• Изоляционный материал обеспечивает возможность защиты салона от звуков и других воздействий.
• Внешняя решетка помогает защитить конструкцию от осадков.
• Москитная сетка внутри позволяет полностью предотвратить проникновение насекомых.

Показаны основные части продукта.

Внимание! Длина пластикового рукава может варьироваться в пределах 40-100 см с шагом 10 см. Поэтому при выборе толщину стенки следует округлить до этих значений. Лишняя часть просто отрезается.

Монтажные работы

Первым делом необходимо выбрать подходящее место для установки элемента на боковой плоскости, граничащей с улицей. Функциональный руководитель должен иметь прямой доступ, иначе управление будет проблематичным. Самый оптимальный вариант предполагает установку рядом с радиатором отопления, чтобы поступающий воздух успел прогреться.

Демонстрируется один из вариантов установки.

Выбрав подходящее место, приступайте непосредственно к проделыванию отверстия. Если стены деревянные, то используется обычная дрель и дрель. В остальных случаях алмазное сверление проводят специальным инструментом. При устройстве проема рекомендуется делать небольшой уклон в сторону улицы для стока конденсата.

Вам нужно будет сделать примерно такое отверстие.

В готовое отверстие вставляется пластиковая втулка необходимого размера. Снаружи устанавливается вентиляционная решетка, а изнутри вставляется функциональная головка. В процессе фиксации элементов используются маленькие болты, с помощью которых конструкция приобретает жесткость.

Консультация специалиста

Как и в любой другой работе, при выполнении отверстий есть особенности и нюансы, о которых необходимо знать, чтобы добиться желаемого результата. Например, как правильно подобрать размеры отверстий. Выбор зависит от материала, в котором они выполнены. Если в дереве делается отверстие, то остается зазор, который определяется толщиной теплозащитного и гидроизоляционного слоя. Не рекомендуется делать слишком большие, более 10 см припуски, потом их сложно заделать. Самодельному мастеру иногда сложно сделать круглое отверстие в дереве. Допускается делать квадратный проем, что на практике сделать гораздо проще.

И наоборот, отверстия в бетонных стенах и потолках лучше делать с точным диаметром. Материал устойчив к перепадам температуры и влажности. Одними из типичных их ошибок в работе могут быть следующие конструктивные особенности дома:

• Электропроводка. Нежелательно начинать работу, не зная точно схемы разводки электрической сети. Восстановление займет много времени и денег;
• Арматура. Без специального оборудования сложно найти место, где гарантированно его нет. Если вдруг сверло наткнется на препятствие, следует прекратить работу, попробовать просверлить отверстие в другом месте или разрезать металл;
• Ослабление несущей стены. Отверстие в бетонной, монолитной стене можно делать без опаски. Однако кирпичная или блочная кладка менее долговечна. Работая ударной дрелью, кувалдой можно легко нарушить целостность участка над отверстием, которое может треснуть, а в некоторых случаях и разрушиться.

Все работы выполняются в соответствии с действующим законодательством. Отверстия диаметром менее 200 мм не подлежат нормированию и могут быть выполнены собственниками недвижимости по своему усмотрению. Когда по плану необходимо произвести вскрытие с большими значениями, то эту операцию необходимо согласовывать в соответствующих структурах, иначе могут возникнуть серьезные неприятности, вплоть до довольно большого штрафа и восстановления сделанного отверстия.

Монтаж вытяжной трубы

При устройстве вытяжной вентиляции через стену на улицу можно снизить трудоемкость работ, так как нет необходимости трогать потолок и крышу. Кроме того, длину трубы можно уменьшить, отойдя от коньковой части.

Процесс сборки системы представлен ниже.

1. На поверхность стены наносится предварительная разметка для облегчения вырезания отверстия. Рекомендуется размещать отверстие близко к потолку, чтобы максимизировать тягу.
2. Аккуратный срез делается с помощью специального инструмента. После этого в него вставляется угловая деталь. С внутренней стороны установлен обратный клапан для защиты от внешних воздействий.
3. Со стороны улицы к установленному углу крепится следующий кусок — прямая труба. Фиксируется специальными зажимами. Сверху устанавливается дефлектор, препятствующий попаданию осадков внутрь.

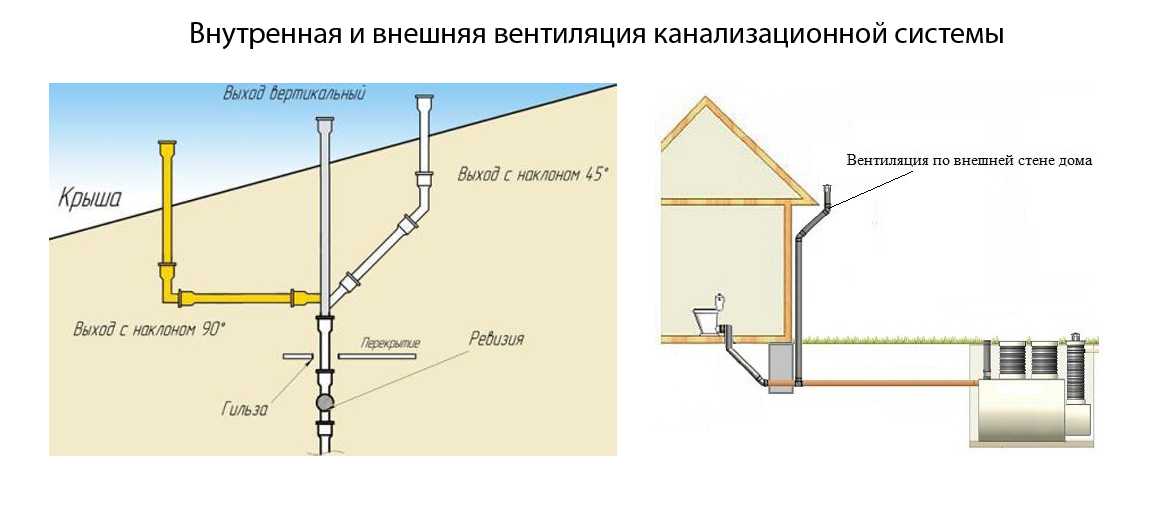

Справа схема сборки через стену.

Важно! При сборке вытяжного канала рекомендуется герметизировать стыки, иначе не удастся добиться максимально эффективного отвода отработанного воздуха.

О внутренней циркуляции

Для прохождения потоков из одного помещения в другое используются специальные решетки. Установив их на дверь или встроив в стену, можно добиться свободного движения воздушных масс. Это необходимо в тех случаях, когда требуется пропустить приточный поток к вытяжке.

Для вставки элемента в дверь или стену необходимо сделать вырез, соответствующий размерам рабочей части. Удалив ненужный фрагмент, нужно вставить основную раму прямо в проем. Фиксация осуществляется винтами, которые закрываются передней панелью.

Схема вентиляции через дверь.

Причины появления конденсата в системе вентиляции

Причин, на самом деле, много, и какая из них приводит к появлению капель жидкости на внутренних поверхностях воздушных каналов, можно узнать только по мере устранения каждого.

Вы уже сталкивались с проблемой конденсата в системе вентиляции?

Да, пришлось исправлять недочеты Нет, изначально смонтирована грамотная система

Основными источниками являются:

• Неизолированные воздуховоды.
• Неправильная работа системы вентиляции в целом.
• Нарушение герметичности воздуховодов.
• Разрушение устья воздуховодов на чердаке или крыше.
• Повышенная влажность в помещении.

Неизбежной причиной образования конденсата является встреча теплого влажного воздуха помещения с холодными воздушными массами улицы. И чем больше разница между температурой воздушных потоков в системе вентиляции и температурой воздуха снаружи, тем больше влаги будет конденсироваться на стенках вентиляционных каналов. … Не зря все проблемы начинаются в межсезонье и заканчиваются с теплым сезоном.

Дополнительная информация

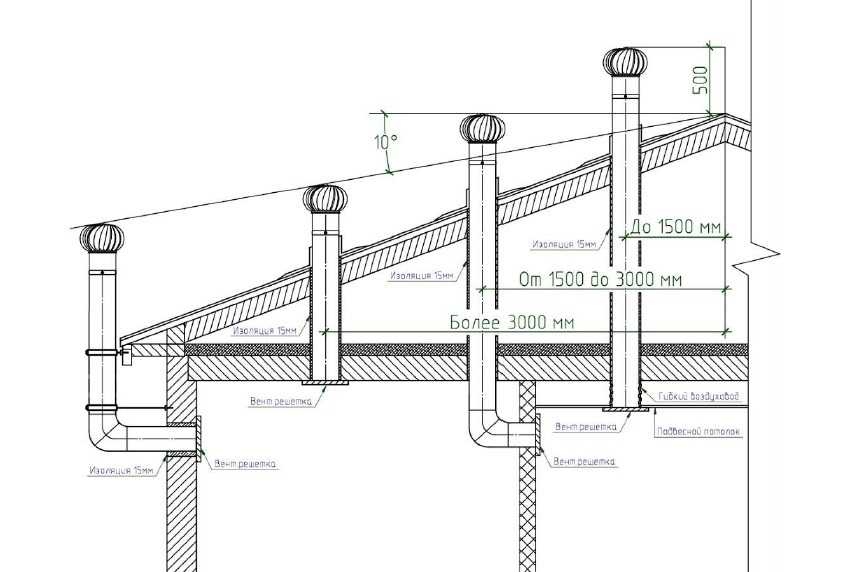

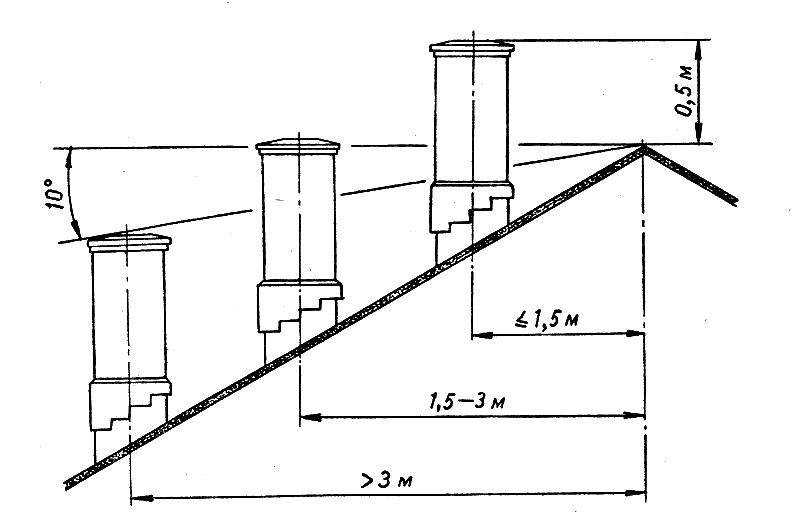

• Вентиляционная труба должна выступать так, чтобы угол между коньком и ее верхней частью не превышал 10 градусов, иначе уровень тяги будет значительно снижен.
• Во внутренней части воздуховодов, а также на расстоянии пяти сантиметров от них не должны размещаться кабели, газопроводы и другие элементы коммуникационных систем.
• Проход потоков к вытяжке должен осуществляться даже при закрытых межкомнатных дверях, и не во всех случаях требуется установка решеток. Достаточно оставить внизу зазор шириной 1,5-2 см.
• Слишком слабая вентиляция жилого помещения не позволяет достичь высокого уровня экологической безопасности, особенно если в процессе отделки использовались материалы на основе пластмасс, формальдегидных смол и так далее.

По этому принципу определяется высота установки дымохода.

правила обустройства системы воздухообмена в «каркасе»

При строительстве каркасного дома очень важно своевременно наладить полноценный воздухообмен в помещении. Правильно оборудованная вентиляция поможет сформировать внутри здания оптимальный микроклимат, соответствующий санитарным нормам. Система предотвратит и исключит распространение грибка на отделке и строительных конструкциях.

О том, как монтируется вентиляция в каркасном доме своими руками, вы узнаете из нашей статьи. Мы расскажем вам все о типах систем, обеспечивающих регулярную смену воздушных масс в замкнутом пространстве. Мы подскажем, какой тип лучше выбрать для монтажа в здании каркасного типа.

Наши рекомендации пригодятся домашним мастерам, решившим самостоятельно собрать систему вентиляции для оснащения загородного дома надежной и надежной системой.

Содержание статьи:

• Устройство системы вентиляции
• Варианты устройства вентиляции
• Возможность самостоятельного возведения
• Этапы построения системы
  • Выбор типа вентиляции

    0

    7 Особенности конструкции

    0

  • 0 Конструктивные расчеты0020
  • Этапы монтажа
  • Проверка установленной вентиляции
• Выводы и полезное видео по теме

Устройство системы вентиляции

Герметичность здания, что является неоспоримым преимуществом и обеспечивает тепло- и водонепроницаемость здания, одновременно является препятствием для проникновения свежего воздуха. Это также затрудняет отток лишней влаги и углекислого газа, образующихся в процессе жизнедеятельности проживающих в доме людей.

Любая вентиляционная система состоит из 3-х основных частей, независимо от наличия или отсутствия дополнительных устройств и механизмов, это:

1. Приточные воздуховоды и/или отверстия.
2. Выхлопные каналы и/или отверстия.
3. Перелив, решетки перелива, отверстия, зазоры.

Приточные каналы обеспечивают приток свежего воздуха с улицы в дом, который подается непосредственно в жилые помещения. Со стороны улицы на каждый канал устанавливается решетка. В случае механизации его заменяет приточный клапан, оснащенный воздушным фильтром и шумоизоляцией.

По типу организации вентиляция в каркасе бывает канальной и бесканальной. По канальным схемам подача и отвод воздуха осуществляется по воздуховодам. В бесканальной системе все происходит через дефлекторы, щели и отверстия

Вытяжные каналы служат для удаления застоявшегося «отработанного» воздуха, насыщенного углекислым газом, влагой и другими вредными летучими компонентами. При этом пары, образующиеся в доме, где проживают люди, утилизируются.

Правильно спроектированная вытяжка, устраиваемая в каркасном доме, должна находиться в подсобных и подсобных помещениях, таких как кухня, кладовая, ванная, кладовая, душ, туалет.

Перелив в системе вентиляции Необходим для того, чтобы воздух, поступающий в дом, мог свободно распределяться по всем помещениям.

Система вентиляции включает в себя системы притока, вытяжки и притока воздуха. Каждый компонент играет важную роль.

При необходимости основные каналы движения воздуха оборудуются дополнительным оборудованием — вентиляторами, рекуператорами, калориферами, вытяжками, измерительными приборами.

Вентиляторы установлены для достижения необходимого воздухообмена. Их выбирают по техническим характеристикам после проведения необходимых расчетов с учетом объема помещения, количества проживающих и других важных вводных замечаний.

Рекуператоры применяются для повышения температуры поступающего воздуха. Внутренний холодный воздух нагревается от стенки приточного канала, соприкасающегося со стенкой канала, который удаляет нагретый отработанный воздух из помещения.

Использование рекуператоров значительно повышает энергоэффективность каркасного дома.

Обогреватели в системах вентиляции применяются в основном в северных районах, где зимние температуры часто достигают -40 градусов

Кроме вентиляции помещений в каркасном доме в обязательном порядке должна быть устроена вентиляция пола. Для этого в подпольном пространстве устраивают форточки, а в самом полу вырезают отверстия диаметром 0,04 м2. Вентиляция пола может осуществляться как через воздуховоды, так и без них

Варианты вентиляционных устройств

По принципу создания движения воздуха все вентиляционные системы делятся на два типа — естественные и принудительные (они же механические).

Термин «естественная вентиляция» подразумевает, что циркуляция воздуха внутри дома происходит естественным путем, без привлечения посторонних устройств и механизмов. Движение воздуха при таком способе вентиляции обеспечивается за счет разного давления снаружи и внутри помещения.

Приток и отток воздуха в схемах естественной вентиляции происходит без участия механических средств — вентиляторов

В свою очередь естественную вентиляцию также можно разделить на 2 группы — она ​​может быть организованной и неорганизованной.

Вентиляция неорганизованная осуществляется через естественные отверстия и щели в стенах дома, полу, фундаменте, оконных проемах и рамах. С появлением герметичных пластиковых окон и дверей обеспечивается естественный приток воздуха через открытые окна, форточки, балконные двери.

Данный вид вентиляции не требует затрат на устройство, но не обеспечивает полноценного проветривания каркасного дома, что приводит к значительным потерям тепла в холодное время года.

Установка вентилятора в вытяжной патрубок на кухне или в ванной переводит естественную вентиляцию в категорию комбинированной. Воздух будет поступать в обычном режиме, а вытягиваться с помощью механизма

Организованная естественная вентиляция осуществляется через предназначенные для этого каналы, оборудованные приточными клапанами. Отличным примером организованной естественной вентиляции являются многоэтажные жилые дома, находящиеся в эксплуатации еще с советского периода.

Приток воздуха в них через щели в окнах и форточках, вытяжка через вентиляционную шахту и соединенные отводы, расположенные на кухне и в туалете.

Как организованные, так и неорганизованные системы естественной вентиляции зависят от разницы давлений внутри и снаружи объекта. Однако при организованном типе необходимо учитывать и гидравлические потери в изгибах воздуховодов

В современных каркасных домах этот способ проветривания недостаточно эффективен из-за повышенной влажности в помещениях, из-за герметичности строительство, кроме того, слишком зависит от погодных условий и других сопутствующих факторов.

В отличие от естественной, принудительная (механическая) вентиляция является управляемым процессом, позволяющим экономить тепло и регулировать поступление воздуха в скелет.

Принудительную вентиляцию можно разделить на 3 группы:

1. Вытяжная.
2. Поставка.
3. Приточно-вытяжная установка.

Принцип каждого вида понятен из самого названия. Вытяжная приточная вентиляция основана на естественном поступлении свежего воздуха в здание, а вытяжка использованного воздуха осуществляется с помощью крышных или настенных вентиляторов.

В вытяжных системах воздух течет естественным путем и выдувается с помощью вентилятора

Принудительная принудительная вентиляция устроена по обратному принципу — приток воздуха внутрь каркаса обеспечивается встроенными в стены или воздуховоды вентиляторами. Отработанный воздух удаляется естественным путем через вытяжные отверстия в кухнях и ванных комнатах.

Механический способ вентиляции обеспечивает стабильный, независимый от погодных данных приток и вытяжку воздуха, такое устройство системы позволяет добиться максимально комфортной атмосферы внутри помещения, но требует точных расчетов при проектировании и последующей настройке готового система.

Механическая система вентиляции намного дороже и сложнее в использовании, чем естественная. А в процессе эксплуатации потребует затрат на энергоснабжение и обслуживание. при этом абсолютно не зависит от плотности и температуры воздуха на улице

Помимо указанной классификации, системы вентиляции можно разделить по конструктивному исполнению, они могут быть канальными или бесканальными.

Возможность самостоятельного строительства

Обычно система воздухообмена каркасного дома закладывается в проект и монтируется в процессе строительства. Такой способ обустройства вентиляции предпочтительнее, так как все необходимые расчеты и чертежи на плане делает проектировщик, а сооружает систему бригада, работающая на строительной площадке.

Прокладку воздуховодов канальной вентиляции выполняют в пространстве между конструктивными элементами каркаса. Затем их вместе с уложенным утеплителем зашивают вагонкой, ГВЛВ или OSB

Но опыт показывает, что довольно часто возникают ситуации, когда в доме уже нет системы вентиляции или ее мощность недостаточна, в результате чего в помещениях создается некомфортная атмосфера.

Отсутствие в каркасной вентиляции можно определить по нескольким ярко выраженным признакам:

• жильцы ощущают нехватку кислорода;
• запахи плохо выветриваются;
• На стенах появляется грибок.

В таких случаях владельцы каркасных домов часто принимают решение об установке своими руками. Для человека с багажом знаний и навыков в строительстве, наличием инструмента соорудить вентиляцию в каркасном доме – достаточно простая задача.

Для этого необходимо произвести необходимые расчеты, составить проект, закупить материалы и выполнить монтаж. Но если владелец скелета не уверен в своих силах и правильности результатов расчета, ему лучше нанять для работы бригаду строителей.

Этапы строительства системы

Если владелец каркасного дома решил построить систему вентиляции самостоятельно, он должен придерживаться определенной последовательности действий.

Выбор типа вентиляции

Система вентиляции выбирается в зависимости от того, как вы планируете использовать каркасный дом. Если хозяин собирается жить в нем только в теплое время года, достаточно будет установить естественную организованную вентиляцию.

Самотёк, это тоже естественно, система вентиляции не сможет летом обеспечить нормальный приток воздуха через все помещения каркаса. Но это самый простой и дешевый в строительстве вариант

Если каркасный дом будет эксплуатироваться круглогодично, естественная организованная вентиляция не сможет удовлетворить потребности жильцов.

В этом случае необходимо установить систему принудительной вентиляции, которая сможет подавать внутрь дома необходимое количество свежего воздуха, удаляя при этом отработанный воздух, содержащий вредные испарения.

Проектные расчеты

Установлены санитарные нормы потребности людей в свежем воздухе, в соответствии с которыми владелец каркасного сооружения перед установкой системы вентиляции должен производить расчеты:

• режим отдыха или сна 20 м ³ /ч;
• работа без нагрузки 40 м ³ / ч;
• повышенная активность или физическая работа 60 м ³ /ч

Зная количество жителей дома и их распорядок дня, нетрудно подсчитать количество воздуха, которое должно обновляться в заданную единицу времени .

Также при расчете параметров воздуха для помещений каркасного дома необходимо руководствоваться следующими нормами:

• СНиП 31-01-2003;
• ГОСТ 30494.

Обычно расчет необходимого количества воздуха производят обоими способами — по количеству человек и по кратности. Необходимые методики легко найти в Интернете. Для взять большее из 2 значений.

Нормы устанавливают минимальную кратность воздухообмена для различных помещений жилого дома. Для того чтобы система могла подавать необходимый объем воздуха, рассчитывается сечение воздуховодов и вентиляционных отверстий

Помимо расчета количества воздуха, вам потребуется рассчитать сопротивление сети воздухораспределению — Этот показатель полезен при выборе вентиляторов.

Особенности конструкции

Если владелец каркасного дома решил обустроить комбинированную систему вентиляции, ему потребуется конструкция оконная или для забора воздуха. Установка оконных клапанов намного сложнее, чем стеновых, так как вам придется вырезать отверстия для клапанов в оконной раме или створке.

Даже при наличии навыков работы со стеклом установить оконный клапан будет непросто. Гораздо проще вырезать отверстие для вентиля в стене помещения, куда планируется направлять приток воздуха с улицы. Обычно их размещают в жилых комнатах.

Если включить в схему естественной вентиляции приточные или вытяжные клапаны, то получится недорогой, но эффективный вариант комбинированной системы

Помимо приточных клапанов, необходимо будет обустроить вытяжку их технических помещений. Для этого проектируется вытяжной канал с выходом на крышу, при этом наружная вытяжная труба должна быть выше конька крыши не менее чем на 0,5 м. Если в доме есть дымоход от камина или печи, его также можно включить в систему в качестве вытяжного канала.

При выборе владельцем принудительного типа системы вентиляции схема воздуховодов должна быть максимально рациональной, чтобы избежать ненужных теплопотерь. Выходы воздуха не должны быть слишком длинными, это снижает эффективность вентиляции.

Вентиляторы, рекуператоры и другое необходимое оборудование выбирают по техническим условиям с учетом произведенных расчетов, потребности в свежем воздухе и сопротивления сети воздухораспределительной вентиляции.

Помимо системы воздуховодов, владелец каркасного дома должен спроектировать вентиляцию пола, которая предотвратит скопление конденсата и появление пятен плесени.

Все конструкции каркасного строения должны быть обеспечены системой вентиляции. Обязательно необходимо обеспечить приток свежего воздуха в подвал через форточки и его отток через воздуховоды или вентиляционные решетки

При проектировании вентиляции каркасного дома необходимо учитывать некоторые нюансы:

1. Все вентиляционные каналы должны быть из негорючих материалов с гладкой внутренней поверхностью, чтобы не препятствовать движению воздуха. Внутренние неровности могут вызвать снижение тяги, что приведет к закупорке воздушной массы.
2. При монтаже вентиляционных каналов при обустройстве каркасного дома нежелательно использование металлических компонентов, так как в результате взаимодействия металла с материалом стеновых панелей снижаются теплоизоляционные показатели.
3. Вытяжное оборудование, особенно удаляющее из помещений воздух с неприятным запахом, следует устанавливать в разных помещениях с характерными колебаниями температуры, парообразованием, повышенной влажностью.
4. Транзитные вентиляционные отверстия не должны проходить через жилые помещения и кухню.
5. Воздуховоды, в которых ожидается осаждение конденсата, должны быть спроектированы с уклоном и дренажом.
6. При установке вентилятора воздуховод с изгибом значительно снизит уровень шума.
7. Вытяжной вентилятор рекомендуется оборудовать клапаном, предотвращающим попадание холодного воздуха в помещение при выключенном вентиляторе.

Для прокладки вентиляционных каналов лучше всего подходят легкие по весу и обладающие достаточной пластичностью для придания воздуховоду нужного направления. Также для этой цели часто используют канализационные пластиковые трубы.

Для того, чтобы иметь возможность рассчитать кратность воздухообмена, подобрать и рассчитать необходимое оборудование для устройства вентиляции, необходим план каркасного дома и проект. Он составляется с учетом всех нюансов, присущих данному типу строения.

Вентиляционные каналы рекомендуется размещать между элементами каркаса дома или между балками. В любом случае вентиляционный канал должен иметь сечение не менее 100×100 мм и длину не менее 6 м, чтобы поступающий воздух двигался с нужным ускорением.

Этапы монтажа

При качественной подготовке монтаж вентиляционной системы осуществляется без каких-либо затруднений в несколько последовательных этапов:

• Приточные клапаны оборудуются путем сверления отверстий нужного диаметра в стенах и в пол.
• В каждое отверстие вставляется подготовленная труба воздуховода, снабженная снаружи мелкой решеткой, препятствующей попаданию мусора в канал, и внутренним вентилятором воздуховода.
• Стыки герметизируются пеной.
• После затвердевания пены воздушный фильтр и оборудование для звукопоглощения.
• После расположения подающей арматуры монтируется канальная разводка с герметизацией всех стыков и креплений. Вентиляционную установку удобнее всего расположить на чердаке.
• Перед тем, как зашить каналы в коробе и приступить к внутренней отделке, рекомендуется проверить систему. После доработки ремонт и отладка будут проблематичными.

Монтаж системы вентиляции должен производиться в строгом соответствии с проектом.

Проверка установленной вентиляции

После установки вентиляции в каркасном доме необходимо проверить ее работоспособность и при необходимости провести дополнительную отладку и настройку.

Проверить систему вентиляции можно несколькими способами:

1. Проверить все помещения на наличие запахов, затхлости и духоты. Если все вышеперечисленное отсутствует, система установлена ​​правильно.
2. Осмотреть технические помещения на наличие плесени и грибка, особенно ванную комнату и кухню. Наличие плесени свидетельствует о том, что вентиляция не удаляет лишнюю влагу в нужном количестве.
3. Обратите внимание на оконные стекла. При плохой вентиляции на них будет скапливаться конденсат.

Тягу в вытяжной системе проверяют, поднеся бумажное полотенце к решетке в один сгиб. Если она ее прижимает к капоту, то все работает нормально. Если нет, то тяги не происходит. Проверка производится, когда окно составляет около -5 ^около С.

Не стоит подносить зажигалку или спичку к вентиляционному каналу на кухне с газовым оборудованием. Если произошла утечка, может произойти взрыв. В любом случае, перед испытанием нужно открыть окно: и для проветривания, и для установления гравитационной тяги.

Выводы и полезное видео по теме

С самым простым в реализации и доступным способом организации вентиляции в каркасе познакомлю видео ролик:

Вне зависимости от того, какой тип вентиляции решил хозяин каркасного дома установить в своем доме, он должен нести ответственность за его оснащение.

Правильно спроектированная система вентиляции обеспечит долгие годы комфортного проживания жильцов, а ошибка в расчетах или строительстве, неправильный выбор оборудования доставят массу неудобств.
