Технология монтажа электрического теплого пола своими руками, фото и видео

• Устройство электрического теплого пола
• Как выбрать электрический теплый пол. Типы кабелей
• Резистивный кабель
• Саморегулирующиеся кабели
• Правила расчета теплого пола электрического
•  Технология установки
• Подборка видео по выбору и монтажу электрического теплого пола

В настоящее время для устройства теплого пола все чаще стали применять электричество. В этом случае находит применение специальный электрический кабель, с помощью которого и происходит нагревание пола. Сайт самостоятельный ремонт квартиры, подготовил хорошую инструкцию по устройству, выбору и установке подогрева пола своими руками с фото материалами. Итак, приступим.

Устройство электрического теплого пола



Вариант теплого пола, в котором применяется электрический кабель, в отличие от водяной системы обогрева, доступен как владельцам частных домов, так и жителям городских многоэтажек. При устройстве электрического подогрева пола не требуется никакого монтажа труб и их подключения к системе теплоснабжения, вся работа заключается в прокладке тонкого электрического кабеля, и подсоединении его к электрической сети.

Системой такого пола гораздо легче управлять, так как имеется достаточно много разнообразных электронных устройств, которые позаботятся о том, чтобы температура находилась все время на заданном уровне. Такие теплые полы можно использовать в разнообразных помещениях, включая загородные дома, дачи. К примеру, используя такую систему, можно поддерживать необходимую температуру в небольшом загородном доме или настроить таймер включения так, чтобы к моменту выезда из гаража помещение было прогрето, для уверенного запуска двигателя.

По своему устройству электрический теплый пол во многом похож на систему подогрева, в которой теплоносителем служит вода. Способы укладки также практически не отличаются от монтажа водяного теплого пола, вся разница состоит лишь в том, что в этом случае нагревательным элементом является кабель.

Как выбрать электрический теплый пол. Типы кабелей

По принципу работы нагревательные кабеля делятся на два типа:

1. Саморегулирующиеся.
2. Резистивные.

Вся система электрического теплого пола состоит из силовых проводов, которые прокладываются для подключения системы (в основном они прокладываются в стене), и собственно кабели, при помощи которых производится обогрев пола. Для уменьшения сопротивление соединение силовых и обогревательных кабелей производится при помощи специальных муфт, как показано на фото ниже.

Резистивный кабель

Основным нагревательным элементом резистивного кабеля является  жила имеющая повышенное сопротивление, проходя по которой электрический ток преобразовывается в тепловую энергию. Во избежании поражения людей электрическим током, нагревательная жила покрывается слоем изоляции, сверху которой накладывается оплетка из металла. Эта оплетка служит заземлением и является экранирующей защитой от электромагнитных полей, которые возникают в результате работы. Все эти слои покрываются наружной изоляцией. Резистивные кабели могут иметь как одну, так и две жилы.

Одножильный кабель

Система, имеющая одножильный кабель, является самым простым вариантом электрического теплого пола. Ее монтаж заключается в прокладывании кабеля по площади пола, для чего следует предусмотреть подключение  обеих концов кабеля к системе энергоснабжения, то есть  кабель располагается на полу в виде петли. Такая система наряду с ее простотой имеет один существенный минус, в результате протекания электротока по жиле кабеля образуется электромагнитное поле. Оплетка сглаживает это физическое явление, нор результат не всегда является удовлетворительным.

Двужильный кабель

В двужильном кабеле имеется еще и токопроводящая жила, которая располагается между двух нагревательных проводов. Учитывая то, что электрический ток проходит  в разных направлениях, электромагнитные поля, возникающие в разных проводах, компенсируют друг друга. При монтаже резистивных кабелей следует тщательно заделывать их в стяжку, чтобы не произошло перегревания, и кабель не вышел со строя.

Саморегулирующиеся кабели

Такие кабели избавлены от недостатков, которые есть в резистивных кабелях, так как здесь нагревательным элементом служит полимерная матрица. В случае перегрева одного участка, в нем происходит снижение силы тока, что влияет на выделение тепла.  В этом участке происходит снижение температуры, в то время как вся остальная система работает в штатном режиме. Саморегулирующиеся кабели имеют стоимость в несколько раз большую от обычных нагревательных кабелей, но гарантируют длительный срок службы.

Пленочный инфракрасный теплый пол  это отличный вариант когда нет возможности сделать стяжку его можно уложить под ламинат или ковролин. Преимущества очевидны, узнать подробно о пленочном поле.

Правила расчета теплого пола электрического

При покупке кабеля нужно сначала определить мощность всей нагревательной системы, в расчете на 1м². Специалисты советуют придерживаться следующих параметров выбора:

• спальная комната – 100-150 Вт/м²;
• прихожая,  коридор, кухня – 150 Вт/м²;
• туалет, ванная – 180 Вт/м ²;
• балкон, лоджия – 200Вт/м².

Пользуясь этими данными можно легко определить удельную мощность системы подогрева пола. При расчете следует исключить площадь, которая занята постоянно стоящими предметами (шкафы, диваны, ванна, холодильник и т.д.). Все эти предметы мешают нормальной циркуляции воздуха, а это послужит причиной лишнего расхода электроэнергии, а также в этих местах возможен перегрев кабелей и выход их из строя.

Следует также иметь в виду, что электропроводка в жилых помещениях рассчитана максимум на 2 – 4 КВт, поэтому рассчитывая мощность подогрева нужно учитывать этот момент. Как вариант выводить отдельно.

Расчет мощности кабеля рассчитывается по следующей схеме. Если взять к примеру площадь спальной комнаты 5 м², при этом мощность должна быть 100 Вт/м². Получаем 100х5=500 Вт. В магазине необходимо подобрать кабель, имеющий соответствующую мощность. Ближе всего, допустим, окажется кабель длиной 24 м, имеющий мощность 550Вт. Теперь нужно вычислить шаг укладки кабеля − 5х100/24=21 см (S обогрева х100 / длину кабеля) Поможет в этом наш онлайн калькулятор расчета мощности электрического тёплого пола.

 Технология установки

Перед тем как монтировать электрический теплый пол, нужно определить место, где предстоит устанавливать термостат. Для этого в стене нужно выдолбить отверстие, в которое будет установлена монтажная коробка. Обычно это производится на высоте 50 – 100 см. После этой процедуры необходимо к месту установки коробки подвести электропитание и заземление. От места установки делаем в стене канавку, по которой будут идти силовые провода к месту соединения с нагревательным кабелем.

Один из вариантов технологии установки в комнате, в данном примере ванной

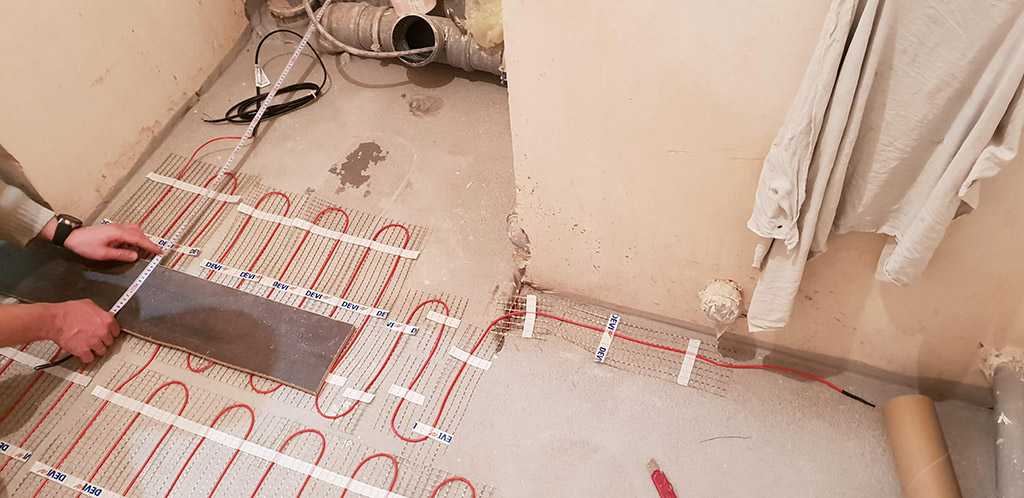

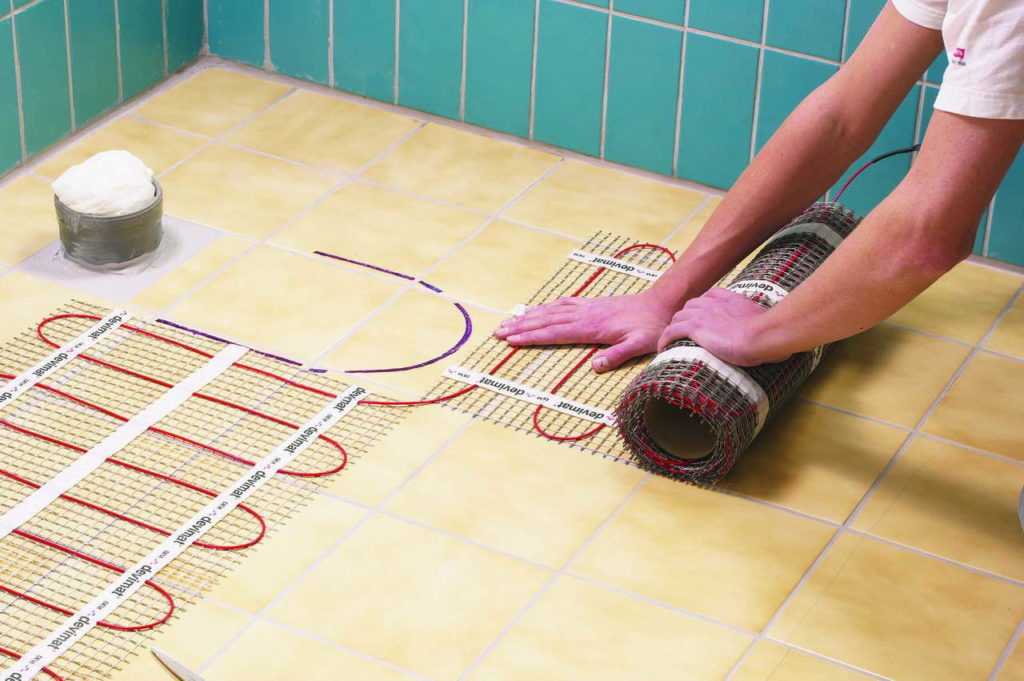

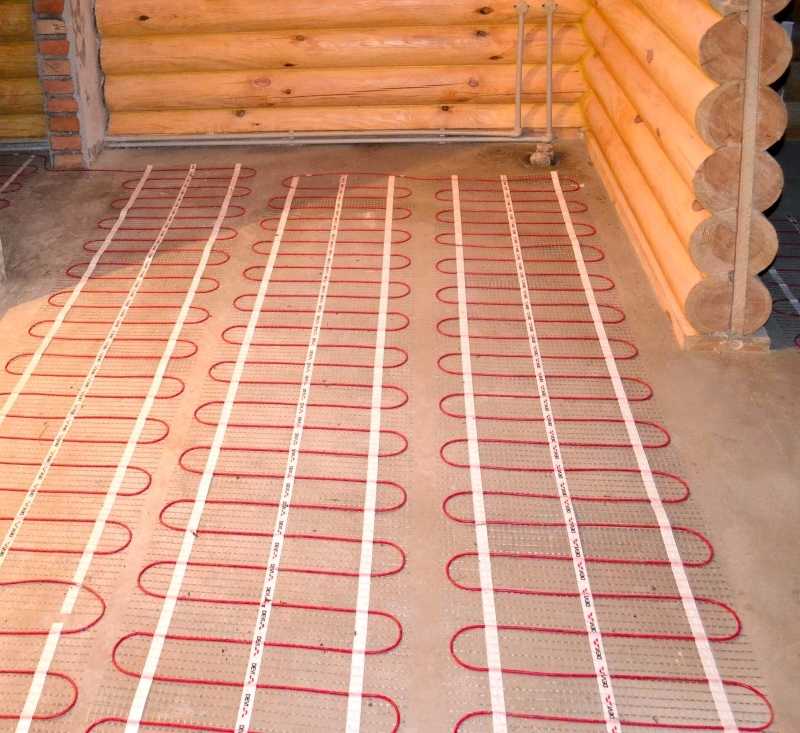

После всех этих работ приступают к укладке кабеля, предварительно сделав слой теплоизоляции толщиной около 2 см. Кабель укладывается на выровненную поверхность. При монтаже кабеля следует следить за тем, чтобы ряды кабеля не соприкасались между собой. Кабель укладывается по схеме, полученной при расчете. Можно производить укладку как параллельными линиями, так и по спирали, т.к. большой разницы в этом нет. Укладка производится на монтажную ленту, которая укладывается с шагом около 50 см. Следует  провести силовые провода к термостату, соединительная муфта должна обязательно находиться в бетонной стяжке. После укладки нагревательного кабеля устанавливается датчик температуры, он должен обязательно монтироваться в пластиковой трубке. Перед окончательной заливкой пола следует проверить тестером качество кабеля, чтобы избежать повторной разборки стяжки в случае заводского брака кабеля.

Для контроля за температурой следует отдавать преимущество программируемым термостатам, что позволит использовать подогрев в то время, когда хозяева присутствуют в помещении.

Теперь, когда все установлено на свои места, можно начинать заливать стяжкой. Если поверхность пола твердая, толщина слоя стяжки должна быть более 3 см, а если вы укладываете теплоизоляционный слой, то более 5 см.

К подключению нагревательного кабеля можно приступать когда затвердеет стяжка. Винтовые зажимы есть на тыловой стороне термостата, к ним нужно подсоединять провода датчики, которые определяют температуру пола, а также провода питания от нагревательного кабеля и электропроводку, которая питает всю систему. Важно правильно подключить к электрическому щитку. Если вы не уверены, что сможете правильно соединить электрический теплый пол, то советуем посмотреть видео советы специалистов.

Монтаж электрического теплого пола на этом заканчивается. Для анализа и окончательного выбора системы посмотрите, как сделать водяной теплый пол своими руками, технология монтажа немного отличается. Возможно, вы захотите проложить именно водяной пол проложить. Если остались какие-либо вопросы, то смело задавайте их в комментариях.

Подборка видео по выбору и монтажу электрического теплого пола

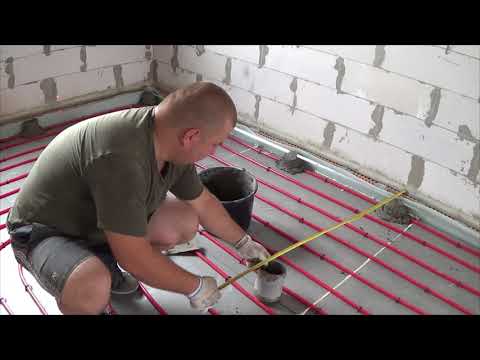

Видео:

Видео:

Видео:

Видео:

Монтаж пленочных теплых полов своими руками + фото и видео

Мечта каждой хозяйки иметь в доме теплые полы. Можно отбросить переживания за здоровье своих домочадцев, особенно если это маленькие дети, и им вдруг захотелось прогуляться по полу босиком. Не так давно на строительных рынках появился новый вид отопления. Называется он ПЛЭН — пленочный электрический нагреватель. Такое отопление можно использовать в качестве дополнительного или основного.

Технология работы пленочных теплых полов

Инфракрасная пленка, применяемая в этой технологии, способна прогреваться до 40-45 градусов по Цельсию, толщина ее не больше одного миллиметра. Характерное отличие инфракрасного обогревания заключается в том, что нагревается предмет, а не воздух, как в системе конвекции. Пленочные полы нагреваются за счет электроэнергии. Происходит это следующим образом: за несколько минут прогреваются поверхности нагревательных элементов пленки до 40-45 градусов, потом тепло распределяется по всему полу, прогревая его до +35 градусов. Прогрев воздуха происходит конвективным способом, прогревается он до 25 градусов. Терморегулятор контролирует температуру воздуха помещения, при достижении заданной температуры отключает электропитание. Как только температура воздуха снижается на 1-2 градуса, система включается снова. Пленочные полы потребляют мало электроэнергии и пожаробезопасны.

Монтаж инфракрасного пленочного теплого пола

Инструменты и материалы для монтажа пола

Итак, монтируем инфракрасный пленочный теплый пол. Для работы нам понадобится упаковка пленочного пола, в нее входит: рулон пленочного пола, монтажный провод, комплект битумных изоляторов. Нам еще понадобятся отвертка, ножницы, пассатижи, нож, терморегулятор, скотч, защитная полиэтиленовая пленка, теплоизоляционная подложка, строительный степлер. Пленочный теплый пол можно укладывать под ламинат, ковролин, линолеум, и даже под плитку.

Технология монтажа инфракрасного теплого пола

Технология монтажа инфракрасного теплого плёночного пола. Прежде всего, нам следует разметить, где будем укладывать пленку теплого пола, (под низкостоящую мебель ее укладывать не надо) и разрезать ее на нужное количество полос. Пленочный пол прогревается с двух сторон, поэтому стелем сначала на основной пол теплоизоляционную подложку. Крепим ее к основному полу степлером, края стыков скрепляем скотчем. Полосы пленочного пола укладываем поверх подложки медными полосами вниз, изолируем места среза медной шины битумным изолятором, а там, где будем монтировать провода, к медным контактам крепим клипсы. Устанавливаем их так, чтобы одна сторона входила внутрь пленки, другая находилась поверх медной шины. Клипсы крепко фиксируем пассатижами, вкладываем в контактный зажим оголенные провода кабеля, и так же фиксируем их пассатижами. Полосы пленочного пола закрепляем скотчем к теплоизолирующей подложке и между собой. Крепим терморегулятор к стене и переходим к установлению датчика температуры пола. Битумной изоляцией прикрепляем его к внутренней стороне пленочного пола на черную полосу. Делаем углубление ножом в теплоотражающей подложке под датчик, прорезаем каналы для проводов и прячем их под скотч. Подключаем проводку к терморегулятору. Теперь можно тестировать пол, т.е. проверить, как он прогревается.

Советы специалистов

Специалисты советуют поверх пленочного пола под ламинат стелить полиэтиленовую пленку, как защиту от попадания влаги. Или подложку поставляемую вместе с ламинатом. Под плитку пленочный пол тоже накрыть полиэтиленовой пленкой, прикрепив ее специальной сеткой, которая крепится дюбелями к основному полу, а потом поверхность залить плиточным клеем. Датчик температуры пола в этом случаи следует поместить в гофру диаметром 16 мм. После укладки плитки включить пленочный теплый пол можно только через 28 дней. Если теплый пол находится под ковралином, его тоже сначала надо укрыть полиэтиленовой пленкой, поверх нее разместить еще защитный слой из фанеры, прибив ее гвоздями к основному полу. Делать это надо осторожно, не повредив пленочные полы.

Срок службы пленочных теплых полов больше 10 лет.

Электрические нагревательные маты для полов LVP и LVT

ЭЛЕКТРИЧЕСКАЯ ПЛЕНКА ДЛЯ ИЗЛУЧАТЕЛЬНОГО ТЕПЛА ПОЛА, ПОДХОДЯЩАЯ ПОД НАИБОЛЕЕ ПРОЧНУЮ ПОВЕРХНОСТЬ НАПОЛЬНОГО ПОКРЫТИЯ

КУПИ СЕЙЧАС СМОТРЕТЬ ВИДЕО

Невероятно тонкий

подходит для большинства поверхностей

Easy Установка

Remodel & New Builds

.

Не мерзни, проснись под теплыми полами с углекислым газом

Срабатывает будильник, вы откидываете одеяло, опускаете ноги на пол… и тут же убираете их обратно в безопасную теплую постель. Холодный пол — не самое приятное начало дня. Компания Carbonic Warm Floors предлагает вам полы с подогревом!

Полы с подогревом: лучший способ начать свой день

Когда-то полы с подогревом были роскошью, которую могли себе позволить только богатые люди, но теперь с карбоновыми теплыми полами роскошь доступна каждому. Полы с подогревом не только доступны по цене, но и невероятно просты в установке и энергоэффективны, что также экономит ваши деньги в долгосрочной перспективе. Когда утром ваши ноги коснутся теплого пола, вы будете готовы к победе над своим днем.

КУПИ СЕЙЧАС

Полы с подогревом Easy as 1-2-3

ЗАКАЗ

Все заказы на комплекты полов с подогревом для внутреннего рынка США, оформленные до 14:00 по московскому времени, отправляются в тот же день.

УСТАНОВКА

Имеющиеся руководства по установке и обучающие видеоролики делают эти полы с подогревом простыми для самостоятельной или профессиональной установки.

Руководство по установке

ТЕПЛО

Наслаждайтесь роскошью, больше никогда не беспокоясь о холодных ногах или потере тепла.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

Прежде чем отправить нам сообщение, прочтите FAQ.

Как работает пол с подогревом Carbonic Warm Floors?

Компания Carbonic Warm Floors поставляет электрические нагревательные маты LVP и LVT в рулонах пленки или в комплекте. Вы или ваш подрядчик раскатываете электрические полы с подогревом по размеру вашей комнаты и обрезаете их по размеру. После правильной установки вы контролируете температуру своего напольного коврика с подогревом с помощью термостата для обогрева пола и наслаждаетесь лучистым теплом в течение всего дня и ночи.

Могу ли я установить его самостоятельно?

Абсолютно! Наши напольные коврики с электрическим подогревом разработаны таким образом, что вы можете установить их самостоятельно. Они идеально подходят для ремонта ванной комнаты или кухни своими руками! Посмотрите нашу серию видео, которая проведет вас через каждый шаг здесь.

У нас также есть руководство по установке в формате PDF, доступное для скачивания. Нажмите, чтобы загрузить: Руководство по установке

Под какими напольными покрытиями можно работать?

Carbonic Warm Floors Полы с подогревом работают под большинством поверхностей. Плитка (LVT), твердая древесина и виниловая доска (LVP) являются основными типами напольных покрытий, которые люди используют с нашими продуктами для полов с подогревом. Мы рекомендуем вам искать продукты, сертифицированные для лучистого тепла, чтобы вы могли получить максимальную выгоду от нашей системы обогрева пола. Если у вас есть конкретные вопросы, свяжитесь с нами, и мы будем рады помочь вам!

Вы предлагаете индивидуальные заказы?

Да, есть. Наши напольные коврики с электрическим подогревом просты в установке, но если наши комплекты не кажутся подходящими для ваших уникальных потребностей, мы определенно можем помочь вам заказать пол с подогревом, который идеально подходит для вашего дома. Свяжитесь с нами по электронной почте [email protected] или по телефону 855-558-5200.

Может ли мой застройщик работать напрямую с карбоновыми теплыми полами?

Да. Мы можем работать напрямую с вашим застройщиком или подрядчиком. Кроме того, наши полы с подогревом настолько просты, что они могут приобрести их онлайн и установить самостоятельно, не теряя времени. Пол с подогревом – это действительно возможность для вашего нового дома!

ОТПРАВИТЬ ПО ЭЛЕКТРОННОЙ ПОЧТЕ О ТЕПЛЫХ ПОЛАХ

• Ваше имя*
• Ваш адрес электронной почты*
• Ваше сообщение*
• CAPTCHA

Если у вас есть дополнительные вопросы, вы можете отправить электронное письмо в нашу службу поддержки клиентов по адресу: [email protected] или на нашу горячую линию по телефону 855-558-5200.

Установка труб между балками пола

Установка системы лучистого тепла между балками пола очень эффективна способ нагреть любое пространство. Это также известно как применение «скрепляющего лучистого отопления». Пока вы можете видеть балки пола снизу, вы можете добавить лучистое тепло. Это приложение хорошо работает в новом строительстве, а также является очень популярным вариантом модернизации .

По нашему мнению, система лучистого отопления должна быть установлена ​​правильно, чтобы быть эффективной и действенной. Опять же, мы считаем, что для эффективной установки со скобами необходимо предпринять следующие шаги:

Установка алюминиевых теплоотводящих ребер (алюминиевых пластин)

Многие спорят о преимуществах установки пластин. Некоторые говорят, что они шумные (наши нет). Другие говорят, что их слишком сложно установить. Некоторые говорят, что они не нужны. Если люди говорят вам это, они пытаются продать вам систему просто по цене, и им все равно, насколько хорошо она работает или насколько она эффективна. У нас есть почти 40 лет опыта в этом бизнесе. Установка алюминиевых пластин ВАЖНА . Они позволят вам подавать более холодную воду через излучающую трубку. Более низкая температура воды = более низкие эксплуатационные расходы. Установка плит также позволит быстрее прогреть пол, что опять же приведет к снижению эксплуатационных расходов. Наконец, алюминиевые пластины обеспечивают более равномерный нагрев по всей поверхности пола. Вы с меньшей вероятностью почувствуете тепло и холод.

Установка алюминиевого отражающего барьера

Примерно на 1-2 дюйма ниже излучающей трубки и пластин необходимо установить алюминиевый отражающий барьер. Это не что иное, как крафт-бумага с алюминиевым покрытием. В нем есть волокна, которые проходят через него, поэтому он не рвется и не рвется, но его можно разрезать ножницами. Светоотражающий барьер поставляется в рулоне шириной 50 дюймов и должен быть обрезан так, чтобы он мог поместиться между балками. У нас есть видео по установке, в котором показано, как это сделать.

Цель установки отражающего барьера состоит в том, чтобы отражать тепловое излучение вверх по направлению к черновому полу. Мы также пытаемся создать небольшой карман мертвого воздуха, который еще больше помогает выровнять теплопередачу. Некоторые возразят, что отражающий барьер не нужен и что с годами он покроется пылью и потеряет свою эффективность. Мы по-прежнему считаем, что это важная часть, и, поскольку она относительно недорогая, ее следует установить.

Установка изоляции

Многие спрашивают нас, необходимо ли также устанавливать изоляцию под излучающей трубкой, пластинами теплопередачи и отражающим барьером. Если вы можете сделать это только один раз, потому что потолок будет готов, то ответ абсолютно положительный. Количество изоляции зависит от того, что находится сверху и снизу. Если наверху есть ковровое покрытие или место с высокими потерями тепла, то следует использовать R-19.
