Внутренние оконные откосы своими руками: Откосы для пластиковых окон своими руками. Две фото инструкции.

Монтаж пластиковых откосов своими руками: преимущества, этапы установки

Установка пластиковых окон является сложным в технологическом плане процессом, правильно выполнить который может только квалифицированный специалист. Действующая технология предусматривает выполнение и отделку оконных проемов. Но в отличие от монтажа стеклопакетов эту работу может с легкостью выполнить любой владелец. Этот процесс лишён сложных моментов, поэтому справиться с задачей по установке откосов из пластика своими руками можно, даже не обладая специальными навыками и знаниями. Вся работа займёт не более 3−4 часов, после чего ваш оконный проём кардинально преобразится.

• Преимущества пластиковых конструкций
• Технология проведения работ
  • Материалы и инструменты
  • Изготовление откосов своими руками
• Завершающий этап монтажа

Преимущества пластиковых конструкций

Установка оконных блоков предполагает проведение ряда обязательных этапов, в число которых входит и отделка откосов. Пару лет назад этому моменту уделялось очень мало внимания. Обычно всё сводилось к обычной штукатурке цементно-песчаным раствором, после чего откосы белили мелом.

Сейчас же многие знают, что без грамотно выполненной отделки откосов невозможно создать в доме атмосферу уюта и тепла. Эта процедура важна еще и потому, что она позволяет навсегда решить проблему сквозняков, а вдобавок ко всему заметно улучшить внешний вид помещения.

Если вы до сегодняшнего дня не задумывались о том, как правильно сделать откосы на пластиковые окна, то настало время разобраться в этом вопросе и узнать, какие материалы лучше всего для этого использовать и какие секреты имеет эта технология.

Первое, что вы должны уяснить — не у всех получается с первого раза качественно выполнить откосы своими руками. Поэтому, если у вас имеются сомнения, хватит ли вам навыков, чтобы выполнить эту работу правильно, то лучше всего поручите ее опытному специалисту. Так вы избавите себя от необязательных трат и разом решите кучу проблем, с которыми регулярно сталкиваются многие наши соотечественники — сквозняки, плесень, конденсат, наледь на окнах.

Понять, почему стоит выполнить отделку откосов, можно, познакомившись с преимуществами проведения этой операции. Первым делом нужно упомянуть о том, что для нее используется пластик, который на сегодняшний день считается самым простым и дешевым способом отделки.

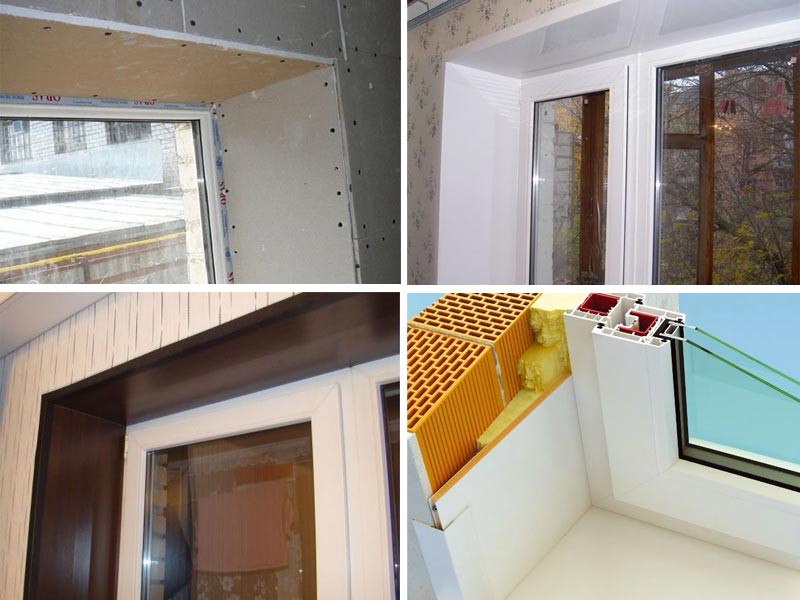

Говоря в общем, у отделки оконных откосов пластиком можно выделить следующие достоинства:

• Для отделки обычно используются пластиковые или сэндвич-панели, которые отличаются низкой стоимостью. Из этого следует, что от вас не потребуется значительных затрат на покупку и установку пластика для откосов на окна.
• Несложная технология монтажа. Это дает возможность выполнить работу любому человеку, даже не обладающему опытом в строительстве.
• Пластиковые панели привлекают владельцев не только низкой ценой, но и широкой цветовой гаммой, а это облегчает выбор наиболее подходящего варианта под дизайн помещения.
• Пластик является одним из самых прочных, надежных и долговечных материалов. Поэтому после отделки им откосов вы можете быть уверены, что вам не придется этим заниматься на протяжении еще многих лет.

Особую обеспокоенность у владельцев вызывает вопрос стоимости отделки откосов на окна, если вызвать настоящего специалиста. Обычно на практике получается, что за работу мастеру приходится отдавать порядка 40 условных единиц. Но так поступать необязательно. Если хорошенько разобраться с нюансами технологии, то можно самостоятельно сделать ПВХ откосы, используя обычные или сэндвич-панели, тем самым значительно удешевив процесс.

Эти материалы прекрасно впишутся в дизайн оконных конструкций, что также можно отнести к числу их достоинств. Решив же выполнить эту работу самостоятельно, владелец может сэкономить порядка 30−40% затрат, что может оказаться очень ощутимой выгодой в современных условиях.

Технология проведения работ

Если вы твердо решили самостоятельно выполнить отделку откосов на пластиковые окна, то первым делом вам необходимо подготовить оборудование, инструменты и материал. В магазине вы легко найдете все, что вам необходимо для выполнения этой работы, а также помогут рассчитать количество материала. В принципе эта задача не является такой уж сложной, чтобы ее нельзя было выполнить неспециалисту. Если человек умеет работать молотком, то ему не составит труда и справиться с этой задачей.

Материалы и инструменты

Для выполнения работы потребуются:

• пластиковые панели. Их длина рассчитывается как сумма длин боковин и верхней части откоса;
• стартовая и F-полоса. Их длины должны соответствовать вашим первоначальным подсчётам.
• брусок из массива сечением 10×15 мм;
• минеральная вата для теплоизоляции;
• крепежные элементы — дюбель-гвозди, шурупы или саморезы;
• для финишной герметизации потребуется силикон. Желательно, чтобы он имел тот же оттенок, что и пластиковые панели;
• шуруповёрт. При его отсутствии сгодится и обычная дрель. Но удобнее всего эту работу выполнять перфоратором, обладающим функциями обоих инструментов;
• строительный уровень. Желательно, чтобы он был лазерного типа, но можно ограничиться и пузырьковым. Также вам потребуется степлер;
• инструментарий для нарезки пластика. В принципе будет достаточно и обычных ножниц, но удобнее всего это делать болгаркой или электролобзиком.

Советуем вам приобрести стартовый профиль. Благодаря ему вы сможете быстрее справиться с поставленной задачей, а также вам не придется тратиться на специальные клеевые составы.

Изготовление откосов своими руками

Первым делом перед креплением пластика необходимо обработать и подготовить поверхность. Поскольку эту работу часто проводят во время ремонта, то там обязательно будет много пыли и грязи, которую нужно тщательно удалить. Проще всего это сделать с помощью щетки с длинным и жестким ворсом.

Обратите внимание на оконную раму — на ней часто остается монтажная пена, которую необходимо срезать без остатка. Для этого можно использовать обычный строительный ножик со съемными лезвиями.

Имейте в виду, что во время отделки откосов вам придется наклеить специальную пароизоляцию и гидроизоляцию внутри помещения. Если этого не сделать, то в случае попадания воды внутрь шва она с наступлением холодов замёрзнет и разрушит его. В результате вам потребуется проводить внеплановый ремонт, но вы с легкостью сможете его избежать, если будете придерживаться технологии:

• Перед установкой панелей поверхность откосов необходимо хорошенько обработать грунтовкой. Ее можно заменить и специальными растворами из строительного магазина, которые помогут дополнительно защитить проем от плесени и грибка.

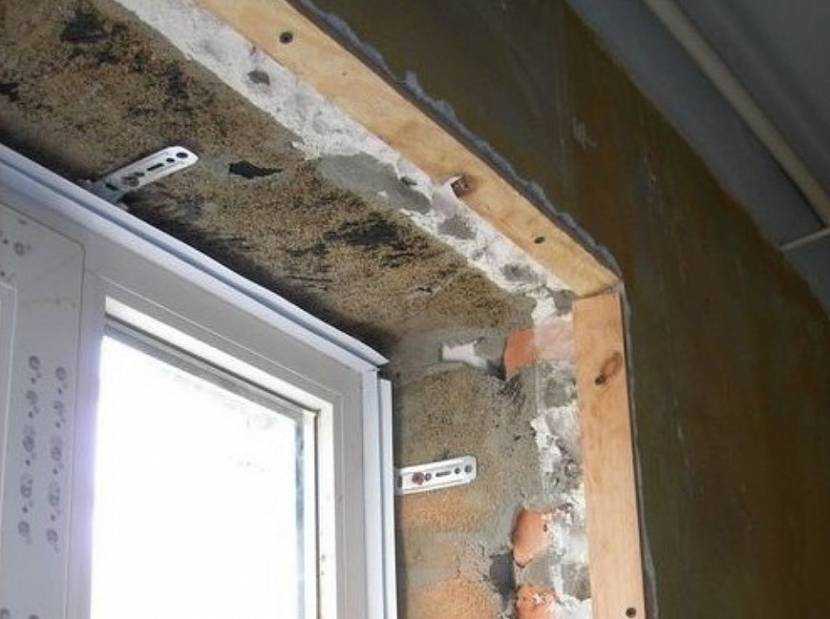

• После этого можно устанавливать стартовый профиль. Для этого его крепят к выравнивающей рейке из древесины. Ее монтируют на обычные саморезы по контуру окна, замеряя горизонт по уровню.
• Для установки профиля к дереву вам потребуется степлер. В принципе при выполнении этой работы вы можете использовать вместо деревянных брусков и металлический профиль, что будет более практично. Скобы степлера следует размещать с шагом не более 20 см. Это обеспечит максимальную надежность конструкции. Аналогичным образом нужно действовать и при изготовлении откосов на окнах из гипсокартона. В этом случае монтаж выполняется к обрешетке из профиля или бруса.
• Дополнительно по внешнему контуру оконного проема устанавливают профиль или деревянный брусок. Для его фиксации можно использовать не только саморезы, но и обычные гвоздики. Желательно периодически замерять углы установки при помощи уровня. Если этого не делать, то впоследствии у вас возникнут трудности с подгонкой конструкции до идеальной состыковки деталей.
• Необходимо взять предварительно вырезанные по размеру пластиковые панели, аккуратно и надежно закрепить их в пазу стартового профиля. Затем их доводят до самого низа, если производится установка боковин.

По завершении монтажа пластиковых панелей пространство между ними и стенкой нужно заполнить монтажной пеной. Но делать это нужно очень осторожно, поскольку этот материал имеет свойство увеличиваться в объеме после распыления. Поэтому рекомендуется наносить ее в небольшом количестве, а застывшие излишки пены удаляются обычным ножиком.

Завершающий этап монтажа

По окончании работы владельцу нужно понять, как придать откосам на окнах привлекательный внешний вид, гармонично состыковать их со стеной, а также вписать в дизайн помещения. Для этой цели обычно используют специальные наличники внутреннего типа из пластика, которые можно приобрести во многих строительных магазинах вместе с пластиковыми панелями. Особая конструкция позволяет их легко вставить в паз, причем для этого не потребуется использовать специальные клеящие составы или герметики.

Но следует помнить о том, что внутрь конструкции может попасть влага. К тому же сами щели имеют малопривлекательный внешний вид и могут стать местом для скапливания пыли и грязи, извлечь которую будет впоследствии очень проблематично. Поэтому рекомендуется сразу же заделать их силиконовым герметиком, который сегодня доступен в магазинах в самых разных цветовых вариантах. Дополнительно следует приобрести и строительный шприц или пистолет, который упростит вам процедуру его нанесения.

Самостоятельно сделать откосы на пластиковые окна не так уж и сложно. Главное — в точности соблюдать технологию и основательно выполнять каждый этап работ. Тогда вся работа будет сделана правильно и качественно. Аналогичным образом вы можете поставить и деревянные откосы на окна, если в вашем доме установлены деревянные конструкции.

Было время, когда при установке пластиковых окон владельцев беспокоило только качество выполнения этой работы. Мало кого волновало, чем и как отделываются откосы. Но в последнее время ситуация изменилась. Многие потребители стали более грамотными и начали понимать, что и от качества монтажа откосов на пластиковые окна в значительной степени зависит срок службы этих конструкций.

Столкнувшись с необходимостью проведения этой работы, многие нередко рассматривают возможность ее выполнения своими руками. И в этом нет ничего удивительного, поскольку справиться с ней сможет даже человек, который далек от сферы установки пластиковых окон. Всё дело в том, что этот процесс имеет очень простую технологию. Но всё равно предварительно не помешает познакомиться с особенностями грамотного проведения отделки откосов.

Достаточно в точности придерживаться технологии отделки, и тогда можно быть уверенным, что спустя годы вам не придётся возвращаться к этому вопросу, чтобы всё делать по новой и исправлять допущенные недочеты.

Установка пластиковых откосов своими руками

Отделка окон – важный этап ремонта. После установки стеклопакета придаем проему завершенность с помощью откосов. Напомним, это боковые поверхности стен, примыкающие к оконной раме, нижняя часть которых – подоконник (у внутренних) или отлив (у наружных). Монтаж таких элементов труда не составляет, а вот откосам нужно уделить больше внимания.

Какие откосы вам подойдут?

Есть несколько вариантов оформления проемов:

• Натуральное лакированное дерево – экологичный, красивый, но дорогой материал. Установку таких откосов советуем поручить мастерам.
• Выравнивание поверхностей проема раствором или гипсокартоном, с дальнейшей шпаклевкой и окраской. Здесь необходимо полное соблюдение технологии утепления и герметизации. Это предотвратит появление влаги на откосах и подоконнике, отслоение краски и образование плесени.
• Пластиковые откосы из ПВХ, или сэндвич-панелей, – лучшее решение. Их удобно устанавливать, они прочны и эстетичны.

Почему все-таки пластик?

Известно, что ремонт делают с учетом мнений всей семьи.

Плюсы с точки зрения «хозяйки дома»

1. Сэндвич-панели гармонично сочетаются с любыми стеклопакетами. У пластиковых откосов богатая цветовая гамма, есть варианты с ламинацией под дерево. Это позволит придать вашему окну по-домашнему уютный вид без лишних расходов. Комплект «пластиковое окно + откос из ПВХ» смотрится как единое целое.
2. Простота эксплуатации – можно мыть и чистить, не боясь повредить дерево или краску.
3. Чистота при монтаже – в помещении никаких грязных емкостей с цементным раствором, оконные стекла не пачкаются шпаклевкой, и в доме нет запаха масляной краски.
4. А главное, любимый муж всегда может установить пластиковые панели своими руками.

Хозяин несомненно оценит:

• Быстроту монтажа. Если у практичного мужчины весь инструмент под рукой, то установку сэндвич-панелей можно выполнить за 3-4 часа.
• Удобство. Пластиковые откосы разнообразны не только по цвету и фактуре, но и по размерам. Длину и ширину можно при необходимости скорректировать обычным строительным ножом. Кроме того, не придется работать «слоями»: наносить раствор, ждать, повторять процедуру, затем красить и снова ждать высыхания.
• Аккуратность – «одним движением» скрываются все дефекты оконного проема.
• Экономичность (и экономию!) – цена пластиковых откосов вполне приемлема для всех.
• Долговечность. При правильном монтаже с соблюдением несложной технологии конструкции прослужат более 10 лет.
• Приятные бонусы – низкая теплопроводность (откосы всегда теплые на ощупь), высокая влагостойкость (моем, поливаем или опрыскиваем цветы без всякой опаски).

А теперь остановимся подробнее на тонкостях монтажа откосов

При установке пластиковых окон, как правило, образуются большие пустоты между окном и стеной. Их нужно заполнить монтажной пеной. Малейшие щели приводят к нарушению герметичности всей конструкции, появлению сквозняков. Да и плесень может завестись, что не только неэстетично, но и для здоровья крайне неблагоприятно.

Не забываем и про утепление окон. В Москве и Подмосковье, где большие перепады температур и высокая влажность, это необходимо. Под всей поверхностью пластика должен лежать слой утеплителя, только тогда изоляция будет эффективна.

Ассортимент специальных материалов сейчас широк и позволяет подобрать наиболее удобный вариант утепления.

Чаще всего используются:

• монтажная пена в стыке оконного проема и рамы из ПВХ;
• минеральная вата или экструдированный пенополистирол;

Выбор утеплителя должен быть продиктован шириной зазора и особенностями поверхности оконного проема и стыка с рамой из ПВХ.

При наружной теплоизоляции оконных откосов обеспечивается отвод влаги с монтажного шва.

Основные принципы применения утеплителя

Сразу предупредим, что отделку окон можно начинать не ранее как через 24 часа после установки, чтобы пена полностью застыла.

А пока выбираем пластик!

Длину и ширину будущего откоса определяет рулетка. А вот качество пластика – кошелек. Сильно жадничать не следует. Все, что за 5 копеек, не стоит затраченных на установку времени и сил. Толщина пластикового откоса не менее 8-10 мм. Именно такой показатель обеспечит необходимую прочность и теплоизоляцию.

Нам также понадобятся F-образный профиль и стартовая полоса. Для монтажа нужны следующие инструменты: перфоратор или дрель, строительный уровень, карандаш для разметки и угольник, ножницы по металлу, рулетка, пистолет для нанесения пены. Из материалов подготовим пену, жидкую пластмассу Cosmofen, саморезы.

Оконный откос в разрезе

Основные этапы установки оконного откоса

1. Снаружи следует аккуратно заделать все щели любым строительным раствором. Это уплотнит монтажный шов, а также убережет пену от разрушения под действием ультрафиолета.
2. Далее приступаем к отделке внутренней части оконного проема. Остатки пены удаляем строительным (канцелярским) ножом и очищаем поверхность от пыли (можно смочить водой).
3. Нарезаем стартовую полосу в соответствии с размерами окна и саморезами крепим в заранее подготовленные отверстия по всему внутреннему периметру проема.
4. Подготавливаем панели, начиная с верхней.

Процесс выглядит так:

• по размерам верхней части оконного проема вырезаем фрагмент пластика, который устанавливаем в пазы стартовой полоски;
• так же замеряем и монтируем боковые панели.
• откосы закрепляем вплотную к подоконнику;
• углы промазываем жидкой пластмассой.

Заключительная отделка производится F-образным профилем. На верхних концах выполняется запил под 45 градусов, профиль вставляется в сэндвич-панель.

Чтобы откосы получились красивыми и надежными, следуйте советам мастеров:

• Выбирайте материал высокого качества, гармонирующий по цвету с оконными рамами.
• Раскраивайте ПВХ-панели лобзиком или монтажным ножом.
• Для заполнения пустот между стеной и сэндвич-панелью используйте монтажную пену с низким коэффициентом расширения во избежание деформации пластика.
• Фиксируйте фрагменты откоса скотчем в нужном положении на период схватывания – 20-30 минут.

Вкратце это все о самостоятельной установке откосов на окна. Несложно, но требует определенных навыков и умений. Хотите получить результат быстрее? Поручите решение задачи мастерам из компании «Откосик». Увидите, как оперативно и аккуратно они все сделают. Цены компании – дополнительный аргумент в пользу вашего выбора.

Видео – установка пластикового откоса своими руками

Вызвать замерщика на дом

DIY — Как сделать подоконник своими руками — AllThumbsDIY.com

КЛЮЧЕВЫЕ МОМЕНТЫ

• Если подоконник сгнил, его необходимо немедленно заменить, и это руководство покажет вам, как сделать собственное внешнее окно подоконник
• Также содержит пошаговые инструкции по установке нового подоконника вместе с новым окном

Содержание

Введение

С тех пор, как в 2007 году была опубликована оригинальная статья, появилось больше мест, где продаются разнообразные подоконников.

Однако, если вы не можете найти замену сгнившей детали, вы можете использовать информацию в этом посте, чтобы сделать свою собственную.

Обратите внимание, что существует некоторая путаница между словами «подоконник» и «подоконник»:

• Подоконник – в первую очередь виден снаружи, внешний подоконник расположен под углом для отвода дождя из окна; это обычно встречается в традиционных двустворчатых окнах
• Табурет у окна – если вы описываете подоконник или низ окна изнутри, правильным термином будет табурет у окна; это внутренняя отделка, которая находится внутри вашего дома, устанавливается в виде плоской горизонтальной детали вместе с фартуком для обеспечения устойчивости конструкции, а также для скрытия незавершенных работ по каркасу

Профилирование выступа подоконника и другие завершающие штрихи сделано ПОСЛЕ того, как мы удалим старый подоконник, но две наиболее важные части, которые нужно знать ДО снятия подоконника, — это угол и толщина вашего подоконника.

Помимо оценки состояния подоконника, очень сложно точно измерить угол подоконника, просто взглянув на него, поэтому нам понадобится какой-то способ измерить угол подоконника.

Толщину подоконника мы получим, измерив внешний нос подоконника, а также изнутри, сняв подоконник и фартук.

Зачем нам подоконник

Концепция подоконника существует с египетских времен.

В современных жилых помещениях обычно используются двустворчатые окна для защиты дома от проникновения воды, а также в качестве прочной базовой рамы для стабилизации оконной рамы от изгиба. 9Вернуться к началу

Сменные окна по сравнению с окном новой конструкции

Для установки нового окна необходимо снять все части окна, КРОМЕ рамы.

На рис. 5.1 ниже показана фактическая оконная рама с двойными подвесками, которая была снята для другого проекта.

Рис. 5.1 – Старая двустворчатая оконная рама

При установке нового окна все окно устанавливается внутри существующей оконной рамы. По сути, вы устанавливаете новую оконную раму внутри старой оконной рамы, уменьшая площадь остекления.

Если вы хотите увидеть, как я устанавливал сменные окна, прочтите мой пост «Установка сменных окон»

Поскольку это непосредственная установка, работа с внешним сайдингом и отделкой не нарушается.

Однако, если подоконник на старой раме сгнил, вам необходимо заменить его перед установкой нового окна.

С другой стороны, новое строительное окно потребует от вас удаления всех частей существующего окна, включая оконную раму.

К сожалению, это означает, что вам, возможно, придется переделывать внешний сайдинг возле окна. Переделка внешнего сайдинга не слишком сложна, но определенно добавляет больше работы.

Сделай сам или наймите подрядчика?

Как мастер-сделай сам, я думаю, что процесс изготовления собственного подоконника и его установки не слишком сложен, если у вас есть базовые столярные навыки и вы умеете работать с электроинструментами.

Единственным специализированным оборудованием будет инклинометр для измерения угла подоконника, и вы даже можете бесплатно использовать мой вырезанный из картона шаблон инклинометра, чтобы выполнить простое измерение..

Следует помнить о некоторых неудобствах:

• При замене окна вам потребуется снять внутреннюю отделку/молдинги для точного измерения
• Вам придется снять все окно, чтобы получить доступ к окну подоконник (поэтому имейте под рукой запасное окно перед началом этого шага)
• Вы можете столкнуться с непредвиденными трудностями, поэтому вам нужно сохранять спокойствие и гибкость

заменить один подоконник (без учета стоимости окна). 9Вернуться к началу

Анатомия подоконника

Подоконник подвергается воздействию внешней среды, то есть дождя.

Хотите верьте, хотите нет, но капиллярное действие (то есть затекание) и поверхностное натяжение позволяют воде течь вверх или прилипать к нижней стороне поверхности.

Каналы, прорезанные в верхней и нижней части подоконника, также известные как капельная канавка, служат в качестве ограничителя, препятствующего капиллярному действию. Без дренажных канавок дождь потенциально может просачиваться на сайдинг (оставляя неприглядные пятна) или, что еще хуже, проникать в незащищенную внутреннюю полость (вызывая гниение).

Канавки каналов будут собирать воду, чтобы ее можно было стекать.

Кстати, когда вы делаете свежий срез, новый незащищенный участок должен быть обработан консервантом для древесины.

Купите или сделайте новый подоконник

С тех пор, как я написал свой пост в 2007 году, многие другие магазины продают внешние подоконники.

Я только что провел быстрый поиск и увидел, что Home Depot продает один.

Если вы собираетесь его купить, имейте в виду, что толщина подоконника влияет на общую высоту окна, поэтому вам необходимо убедиться, что она соответствует этой толщине.

Конечно, изготовление собственного подоконника дает вам максимальную гибкость в сочетании с существующими подоконниками.

Необходимые материалы и инструменты

Материалы

• Один, 2’x6’x8′ высушенный в печи пиломатериал
  • выберите сухой и прямой, без сучков
  • так как мы будем красить его, вы можете используйте любую древесину, которая не подвергалась обработке давлением, хотя кедр предпочтительнее из-за его естественной способности сопротивляться гниению ($$$)
• Антисептик для дерева
• Сыпучий утеплитель
• Оконный герметик
• 1-фунтовая коробка, 2″ шурупы для наружного настила
• Низкорасширяющаяся оконная и дверная пена
• Лента для примыкания окон
• Прокладки для окон
• Каждая прокладка предпочтительнее, 90 расщепленных07 в упаковке обычно 24 прокладки
• эти композитные прокладки очень удобны, так что запаситесь ими (на каждое окно потребуется около 10 прокладок)

Инструменты

• Торцовочная пила или циркулярная пила
• Угловой угольник (требуется только при использовании циркулярной пилы; используется для получения ровных торцевых срезов)
• Пистолет для герметика
• Аккумуляторная дрель
• Дрель с потайной головкой (необходима для того, чтобы головки шурупов находились на одном уровне с поверхностью подоконника)
• Leve, 3 фута
• Лента гидроизоляционная (для предотвращения проникновения влаги)
• Инклинометр (сделай сам или купи)
• Фреза + фреза
• Рулетка
• Канцелярский нож 9Вернуться наверх

  Размеры

  Длина, ширина и толщина

  • ШАГ № 1 – Измерьте подоконник снаружи
    • Проверьте толщину подоконника, взглянув на нижнюю часть окна от снаружи
  • ШАГ № 2 – Снимите детали внутренней отделки, чтобы проверить толщину и длину изнутри лакокрасочное покрытие

• ШАГ № 3 – Снимите четверть круглого молдинга
  • С помощью молотка осторожно вдавите 4-дюймовый металлический шпатель между четвертькруглым и боковыми молдингами.
  • Слегка покачивайте его из стороны в сторону, а затем движениями вверх-вниз, чтобы создать небольшой зазор
  • Сдвиньте шпатель вверх и вниз, чтобы найти отделочные гвозди
  • Аккуратно подденьте ломиком гвозди (если вы не планируете повторно использовать четверть круглого молдинга, вы можете просто сломать его)

• Шаг № 4 — Снимите боковые молдинги
  • Используйте тот же процесс на шаге 3, чтобы удалить боковое литье

• Шаг № 5 — Снимите окно -стул и фартун и меру
• .
  • Аккуратно постучите 3-фунтовым молотком по нижней части подоконника , чтобы снять его
  • Опять же, если вы планируете заменить его, вы можете просто ударить его!
  • Изнутри снять мерку встык (рис.5.1). Особое внимание уделите боковому косяку и подоконнику. Мой боковой косяк был надрезан под углом, чтобы принять подоконник (рис. 5.2) 9Вернуться к началу

    Углы

    Точное измерение угла подоконника обеспечивает плотное прилегание к окну и, что более важно, сводит к минимуму проникновение воды через затекание. У некоторых производителей сменных окон, таких как Andersen, есть 3 варианта угла подоконника, поэтому предоставление Andersen точного измерения угла обеспечит хорошую подгонку.

    Итак, какой правильный угол для подоконника? А вообще на подоконнике должно быть 3-12 или 3? к 12? уклон или подача для хорошего стока дождя. Уклон 3-12 означает, что для каждых 12 дюймов горизонтального расстояния (пробега) вертикальное измерение (подъем) составляет 3°.

    Судя по таблице 1.1, это соответствует 14 градусам наклона. Существует три простых способа измерения этого угла порога:

    • Метод A – Инклиномер
    • Метод B – Уровень торпеды и две линейки
    • Метод C – Малый угольник и линейка 3 Метод 8 – Инклинометр

      Инклинометр или клинометр – это простой прибор для измерения углов, уклонов или наклона. Он также известен как измеритель наклона, индикатор наклона, предупреждение об уклоне, датчик уклона, измеритель градиента, градиентометр, уровнемер, измеритель уровня, деклинометр и индикатор тангажа и крена. Клинометры измеряют как наклоны (положительные наклоны, как их видит наблюдатель, смотрящий вверх), так и уклоны (отрицательные наклоны, как их видит наблюдатель, смотрящий вниз).

      В нашем случае инклинометр – самый простой и быстрый способ измерения угла подоконника. Вы можете купить его (см. рис. 6.1 и нажмите здесь, чтобы прочитать обзоры и рекомендации инклинометра AllThumbsDIY), использовать бумажный шаблон (рис. 6.2 — нажмите, чтобы загрузить шаблон в формате PDF) или картонный угломер (рис. 6.3). Последние два предоставляются Andersen Windows бесплатно (чтобы получить тот, что на рис. 6.3, вы должны посетить один из их розничных магазинов — позвоните заранее, чтобы подтвердить, что у них есть один в наличии бесплатно).

      Обратите внимание, что как механические, так и электронные инклинометры гораздо более точны и могут также использоваться в других настройках (например, при настройке угла наклона лезвия на настольной пиле и т. д.), тогда как бумажный угломер менее точен.

      Метод B – торпедный уровень и две линейки

      Другой метод заключается в использовании торпедного уровня и двух небольших линейок для измерения угла.

      Однако, в отличие от инклинометра, вам *МОЖЕТ*  должны быть удалены все наружные штормовые окна и оконные рамы, чтобы получить необходимый зазор для получения точных измерений. Обратите внимание, что если ваш подоконник имеет 2 уровня поверхности, вертикальная линейка должна опираться на самый верхний уровень.

      Чтобы рассчитать соответствующий угол, просто положите 1 линейку горизонтально (используйте уровень) и отсчитайте высоту по второй линейке. Затем вы можете рассчитать угол, взглянув на таблицу ниже.

      Rise	Run	Sill Angle
      1/8 “	2″	4 degrees
      1/4 “	2″	7 degrees
      3/8 дюйма	2 дюйма	11 градусов
      1/2 «	2 ″	14 градусов

      Метод C -Framing Framing Square и A Ruler

    • Метод с использованием Framing Framing Square и A Ruler

      9

      . слепая остановка.

      Таким образом, вам не придется возиться с уровнем и 2 линейками. Однако вы предполагаете, что ваш слепой стоп действительно вертикальный (вертикальный).

      После получения измерений используйте приведенную выше таблицу для расчета угла подоконника. 9Вернуться к началу

      Обзор размеров

      Прежде чем сделать первоначальный разрез, давайте еще раз пройдемся по размерам:

      Длина и ширина

      Изготовление разреза

      Хотя окончательная длина моего нового подоконника будет 40″, т.е. слишком короткий при работе с электроинструментами, поэтому я буду грубо обрезать его примерно до 6 футов.

      Таким образом, я могу защитить свои пальцы и руки от циркулярной пилы и фрез.

      • ШАГ № 1  – Дважды проверьте пиломатериал
        • Он должен быть прямым и ровным
        • Не должно быть чашечек, перекосов или изгибов
      • ШАГ 2 – Обрежьте заднюю сторону
        • Отметьте верхнюю сторону на 6 дюймов нижняя сторона на 6 7/16″. Это примерно соответствует углу 15 градусов.
      • ШАГ № 3 – Обрежьте переднюю часть
        • Передняя часть немного круче на 10 градусов.
        • Отметьте на передней верхней стороне 1/4″ и сделайте надрез с помощью циркулярной пилы
      • ШАГ № 4 – Вырежьте верхнюю канавку
        • Отметьте на расстоянии 1 7/8″ от лицевой стороны и используйте фрезер, чтобы вырезать канавку
      9004 – нижняя(ые) канавка(и)
      • Необходима канавка «А» в передней части
      • Паз «В» предназначен для опоры подоконника поверх внешней стены; не обязательно
      • С-образный паз предназначен для увеличения изоляционной полости; не требуется
      • Паз «D» предназначен для опоры задней стороны подоконника поверх оконной рамы
      • Для пазов B, C и D вам понадобится фреза «ласточкин хвост»
      • ШАГ # 6 – Тест на толщину
        • Стандартная древесина немного толще моего старого подоконника, но поскольку она была всего 1/8″, я решил оставить ее как есть.
        • При желании вы можете использовать рубанок, чтобы сделать его тоньше
      • ШАГ № 7 – Нанесите средство для защиты древесины 9Вернуться к началу

        Установка

        Если вам нужно напомнить, как снять окно, прочитайте мой пост «Установка сменных окон»

        • ШАГ № 1 – Осмотрите оконную раму
          • окно снято, тщательно проверьте периметр оконной рамы на наличие гнили
          • Как показано на рис. 7.4, у меня была довольно сильная гниль на левой стороне подоконника (там, где он пересекался с линией крыши гаража)
          • Обратите особое внимание на боковую сторону косяки
        111 Рис. 7.3
        • Шаг № 2- Снимите кровотечение
          • . Оконная подоконника находится внутри Groove Dado на левой и правой косяках
          • , потому что Sill прикреплен к стороне.
          • Самый быстрый способ вырезать косяк — установить глубину циркулярной пилы на 1/2″ и разрезать пополам
          • Можно использовать руку видел, чтобы сделать то же самое
        • ШАГ 3. Удалите все шляпки гвоздей
          • Новый подоконник будет опираться на нижнюю раму, поэтому на нем не должно быть торчащих шляпок гвоздей и другого мусора
        • 1

          6 STEP 9 #

          6 4- Добавьте ленту для примыкания окон

          • Приклейте ленту для примыкания окон вокруг несущей рамы

        • ШАГ № 4- Добавьте изоляцию и прокладки
          • Добавьте немного свободной изоляции перед тем, как вставить новый порог в канавку
          • установите прокладки в трех точках (на расстоянии около 2 дюймов слева, справа и от центра) и отрегулируйте угол порога
          • Возможно, вам придется отрезать гипсокартон, чтобы установить прокладки, которые позже будут закрыты фартуком
          • После выравнивания и угол правильный, установите 2-дюймовый шуруп Deck Mate на каждое место прокладки
          • Еще раз проверьте, чтобы убедиться, что она выровнена

        Установив новый подоконник, вы можете приступить к установке нового окна 9Вернуться к началу

        Резюме

        Если вы хотите распечатать эти чертежи в масштабе для использования, вам необходимо убедиться, что они напечатаны в реальном размере. Если вы не знаете, как настроить принтер для этого, прочитайте эту статью.

        Я надеюсь, что вы нашли эту статью полезной для своего проекта «Сделай сам» и подписались на мою рассылку. Форма регистрации находится в правом верхнем углу экрана.

        Спасибо и удачи!

        • Windows для дома 101 – Типы окон и структура окон
        • Обзоры – Инклинометр
        • Замена прохудившихся окон подвала – Часть 1 из 3
        • Установка сменных окон Часть 1 из 3
        • Когда следует заменить мои окна (окна Чемпион)

          Вы когда-нибудь задумывались, можно ли своими руками устранить сквозняки зимой? Ну, это именно то, для чего предназначено штормовое окно. Пару лет назад я создал видео о том, как сделать штормовые окна своими руками для экстерьера ваших старых окон, но я решил, что пришло время показать вам, как сделать еще более простую версию для интерьера.

          Хотите знать, какое штормовое окно подходит для вашей ситуации? Прочтите мой подробный пост «Руководство по Storm Windows», чтобы узнать обо всех вариантах, прежде чем браться за его сборку или покупку.

          Как и наружные штормовые окна, в продаже имеются внутренние штормовые окна, производимые такими компаниями, как Indow или Innerglass. Я большой поклонник этих продуктов, но я знаю, что если вы читаете это, вы очень удобный человек, который не боится испачкать руки, чтобы сэкономить серьезные деньги на счетах за отопление.

          Изготовление внутренних штормовых окон своими руками чрезвычайно просто и требует лишь базовых столярных навыков. Вы можете посмотреть весь процесс в сопроводительном видео ниже, чтобы увидеть все это в действии.

          В этом посте я расскажу вам, как измерить и собрать собственное внутреннее штормовое окно, чтобы вы могли перестать дрожать этой зимой. Каждое штормовое окно стоит мне всего около 80 долларов в материалах (в зависимости от размера), поэтому окупаемость за счет экономии энергии огромна и немедленна, а не поддается мифу о замене окон. Давайте начнем!

          Измерение внутренних штормовых окон

          Измерение 6 мест

          Ваши внутренние штормовые окна должны быть установлены где-то в оконном колодце. Вам понадобится 3/4 дюйма беспрепятственного плоского пространства вокруг окна. Если у вас новый дом, скорее всего, это утопленная секция из гипсокартона, а для старых домов лучшее место, как правило, на верхней части внутренних упоров. Если у вас есть жалюзи или шторы в окне, вам придется снять или переместить их на корпус или куда-нибудь в сторону. У вас также может быть какое-то оборудование, которое мешает вашему шторму и нуждается в перемещении.

          Измерьте проем в шести местах, как показано на рисунке, чтобы учесть квадратные или изогнутые окна. Если у вас такой старый дом, как у меня, шансы получить идеально квадратное окно практически равны нулю. Чем плотнее посадка, тем больше вы сэкономите энергии, поэтому дважды отмерьте и один раз отрежьте, верно?

          Полезно распечатать или сделать чертеж, подобный изображению, которое у меня есть, и написать свои измерения прямо на нем, чтобы не ошибиться при переносе измерений позже, что является одной из самых простых ошибок. После того, как у вас есть все ваши измерения, вычтите 1/2″ из всех ваших измерений (вы узнаете, почему чуть позже). Если у вас значительно большие квадратные окна, вам нужно построить шторы с самыми длинными размерами и разметить более короткие области после того, как рама построена. Мы поговорим об этом позже.

          Получили размеры и перепроверили? Круто, давайте начнем что-нибудь строить!

          Сборка каркасов

          Для этого проекта вам понадобится несколько инструментов и расходных материалов, которые легко найти и которые относительно недороги. Также не забудьте взять копию моих планов по деревообработке DIY Interior Storm, прежде чем начать.

          Инструменты и расходные материалы

          • Торцовочная пила или стусло
          • Комбинированный дрель и шуруповерт
          • Рулон клейкого войлока 1/2″
          • 1 лист плексигласа или поликарбоната
          • Эксцентриковая шлифовальная машина или наждачная бумага
          • Шурупы
          • Зажимы для окон
          • Циркулярная пила

          Буду использовать 1 x 2 избранные сосновые доски. Нет необходимости в настольной пиле, чтобы сорвать их или внести какие-либо изменения. Обычно вы можете найти их в любом магазине для дома, таком как Home Depot или Lowes. Это чистая сосна без сучков или других дефектов, поэтому они будут отлично смотреться, даже если вы решите оставить их неокрашенными, или вы можете загрунтовать и покрасить для более законченного вида.

          Не обманывайтесь названием, так как это платы номинального размера. Фактический размер каждой доски составляет 3/4″ x 1 1/2″, и это сделает раму вашего внутреннего штормового окна. Вы будете делать прямоугольник со скошенными углами для рамы и соединять их вместе с помощью винтов с карманными отверстиями, дюбелей или, как я делаю в видео, гофрированных крепежных деталей. Это очень простая конструкция, не требующая сложных инструментов

          Шаг 1. Обрезка по длине

          Отрежьте все четыре стороны рамы под углом 45° на концах до того места, где самая длинная точка скоса равна наибольшей длине. вы измерили (не забудьте вычесть 1/2″). Разложите все на сборочном столе или на полу, чтобы убедиться, что все подходит правильно, а соединения затянуты. После того, как рама будет собрана, мы обрежем лишнее, чтобы приспособить квадратные окна.

          Шаг 2. Сборка

          В видео я использовал пистолет для гофрированного крепежа, чтобы установить три крепежа 3/8″ в каждое угловое соединение. Они надежно удерживают раму на месте и намного быстрее, чем любой другой метод, который я нашел. Мне не нравятся эти крепления для наружных работ, но для сборки дверей шкафов или внутренних штормовых окон они подходят идеально.

          Вы также можете собрать свою раму, используя винты с потайными отверстиями, которые я использовал в своем предыдущем посте о создании внешней версии этого штормового окна в DIY Storm Windows, или любой другой крепеж, который вы предпочитаете, например, врезной и шип, домино, дюбели, печенье или что-то совсем другое.

          Шаг 3. Подгонка и обрезка

          Протестируйте раму в окне, чтобы увидеть, как она сидит. Если у вас есть некоторые области, которые не соответствуют ожидаемому зазору в 1/2″ из-за того, что окно искривлено или не имеет квадратной формы, тогда их необходимо отшлифовать или сорвать с помощью циркулярной пилы для более крупных модификаций. Как только у вас будет хорошая посадка с зазором 1/2 дюйма по всему периметру, окончательно отшлифуйте его.

          Самое время загрунтовать и покрасить. Вы даже можете окрасить и покрыть его лаком, если это будет лучше сочетаться с отделкой вашего окна. Что бы вы ни решили, просто сделайте так, чтобы это выглядело хорошо, потому что вы будете смотреть на него всю зиму.

          Шаг 4 Остекление

          Теперь, когда у вас есть рама, вам нужно что-то для защиты от непогоды, и у вас есть несколько вариантов. Вы можете использовать более дорогой и долговечный вариант, например, оргстекло толщиной 1/8 дюйма, которое использовал я, и в этом случае вы просто положите раму на лист плексигласа и отметите контур рамы на плексигласе шулер.

          После того, как вы разметили контур, я обрезал оргстекло на 1″ меньше, чем контур, чтобы плексиглас отступал от края рамы. Затем прикрепите плексиглас к задней стороне рамы с помощью шурупов 3/4″ по периметру. каждый фут или около того.

          Более дешевый вариант — использовать комплект для изоляции окон и установить его на задней стороне рамы. Этот комплект поставляется с пластиковой пленкой и прозрачной клейкой лентой и очень прост в использовании. Вы наклеиваете двусторонний скотч по периметру задней стороны рамы вашего внутреннего штормового окна, а затем плотно кладете пластик и прижимаете его на место.

          Отрежьте лишний пластик бритвенным ножом или ножницами, а затем с помощью фена нагрейте пластик, который сожмет его, чтобы он плотно прилегал и разглаживал любые складки. Когда вы закончите, пластик должен быть плотным, как барабан, и без складок.

          Шаг 5 Герметизация от непогоды

          После того, как вы хорошо подошли к раме, вам нужно будет нанести самоклеящийся войлок по периметру внутренней штормовой рамы. Я предпочитаю войлок, потому что он позволяет раме легко скользить взад и вперед, но вы можете использовать любой тип пенопластовой или резиновой прокладки, если хотите. Стратегически вставьте пару маленьких гвоздей-уплотнителей, чтобы предотвратить отслоение войлока в течение многих лет. Проверьте свою посадку еще раз, отметив, что в этот момент она должна быть довольно плотной. Внесите дополнительные коррективы.

          Шаг 6 Установка

          Наконец-то настал момент истины! В зависимости от того, насколько плотна посадка, вы можете просто запрессовать шторм на место без крепежных деталей, что в конечном итоге является целью для того герметичного уплотнения, которое вы хотите.

          Для дополнительной защиты от выпадения или для компенсации небольшого смещения вы можете использовать зажимы для окон заподлицо. Возьмите четыре таких зажима и установите по два с каждой стороны примерно в трех дюймах сверху и снизу, вкрутив их в корпус. Ввинтите их достаточно туго, чтобы они удерживали свое положение, но не слишком туго, чтобы они не могли повернуться и сдвинуться с места. Если у вас очень глубокое окно и плотное прилегание, вам могут даже не понадобиться эти зажимы, чтобы удерживать вещи на месте.
