Как сделать водяной теплый плинтус своими руками?

Передовые технологии ремонта постоянно вносят в дом что-то новое и привлекательное. Одним из таких решений является водяной теплый плинтус, совмещающий в себе преимущества отопления через пол и радиаторы.

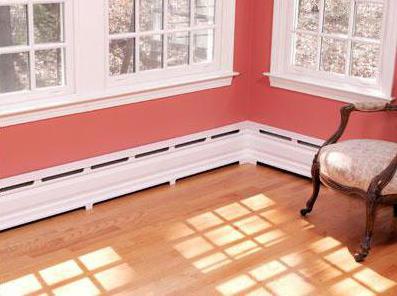

водяной теплый плинтус

Принцип работы отопления

Отопительный модуль представляет собой радиатор на медных трубках. Особенностью устройства является небольшой размер. В состав системы также входят профили из алюминия, заглушки из пластика, кронштейны, держатели, фитинги, коллекторы.

Принцип действия заключается в подогреве воздуха, который затем медленно поднимается вверх, обогревая стены. От них излучается энергия к другим предметам, которые после этого отдают тепло в помещение. Так производится равномерный прогрев всего пространства комнаты. Наверху не скапливается подушка теплого воздуха. При обычном отоплении за тепло наверху приходится платить, но пользоваться им не доводится.

Эффект прилипания теплого потока к стене вызван пониженным давлением, образующимся при его течении вверх. За счет этого ослабевает конвективное перемещение воздуха и тепло передается стене, которая затем распространяет его излучением.

Радиаторы прогревают холодный воздух, поступающий через нижние щели корпуса. Важно, чтобы стена в этом месте была надежно защищена теплоизоляцией. Затем подогретый воздух выходит через верхние щели и отдает тепло твердой поверхности. Таким образом, внутри корпуса радиатора большей частью происходит конвективный теплообмен. Излучение передается только алюминиевому корпусу.

Преимущества системы следующие:

  1. Прогрев стен предупреждает образование сырости, которая является причиной развития грибков и плесени.
  2. Равномерность обогрева окружающего пространства.
  3. Небольшие размеры плинтуса экономят место в помещении.
  4. Система отопления может быть основной или дополнительной.
  5. Экономичность.
  6. Экологичность. Нет потоков тепла, поднимающих вверх пыль.
  7. Защита теплообменников прочным корпусом.

Недостатком является высокая цена, но вложения быстро окупаются за счет достоинств.

Установить систему можно самостоятельно, не обладая особыми навыками. Но здесь необходимо знать некоторые особенности разных моделей. Прежде чем их покупать, важно изучить все характеристики, которые производитель обязан представить. На их основе рассчитывается и проектируется вся система. В качестве исходных данных берутся характеристики строения, его габариты и мощность нагревателя.

Типы теплого плинтуса

Так же как и для обогрева пола, теплые плинтуса бывают водяными и электрическими. Независимо от типа они скрываются под красивым декоративным коробом.

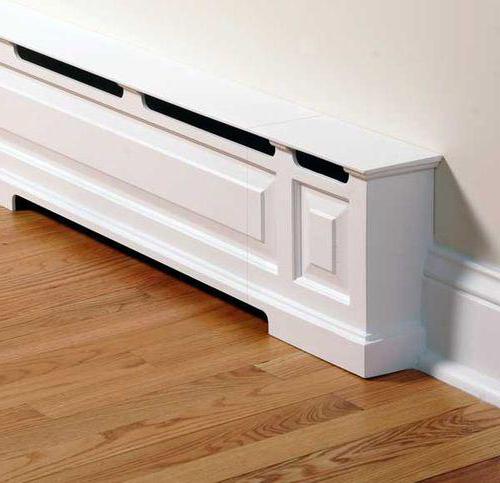

теплый плинтус водяной

Последний отличается простотой устройства, компактностью и удобством применения. К недостаткам относятся высокая стоимость электроэнергии и необходимость мощной проводки. Водяной теплый плинтус можно подключать к отопительному котлу, но он немного отличается от обычных систем. Обе разновидности могут применяться в комплексе с источниками отопления других принципов действия.

Новый способ не требует высокой температуры теплоносителя. В результате снижается расход энергии. Кроме того, в каждой комнате целесообразно устанавливать регуляторы температуры. В детской она держится повышенной, а во взрослой спальне ее можно уменьшить на несколько градусов.

Устройство системы

Основой устройства является греющий модуль - теплообменник, состоящий из латунных или алюминиевых ламелей, насаженных на 2 медные трубки с наружным диаметром 13 мм. Модули подвешиваются на кронштейнах и последовательно подключаются друг к другу, а затем к ним присоединяются подводящие ПВХ-трубы от коллектора по лучевой схеме. Настройка и управление производятся от распределительного коллектора. Сверху фиксируется алюминиевый короб, устанавливаемый по периметру комнаты.

Монтаж системы теплого плинтуса

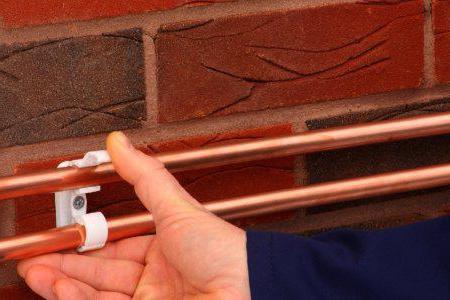

Когда монтируется теплый плинтус водяной, сначала прокладываются ПВХ-трубы от распределительного коллектора, а затем подготавливаются места подключения. Особенно тщательно следует следить за правильностью лучевой разводки, поскольку после заливки стяжки изменить что-либо будет уже сложно. Все подводы выполняются в процессе строительных работ.

Система монтируется только после того как закончится отделка помещения. Первый модуль подключается с помощью соединительной муфты, а затем последовательно монтируются все элементы. В углах и в самом конце соединение производится с помощью поворотных полиэтиленовых трубок. Каждый контур нагрева ограничен длиной 12,5 м. Отопление проводится около наружных стен дома. Используют также внутренние стены. Плинтуса не устанавливают в местах расположения сантехники, бытовых приборов и громоздкой мебели. Затем производится опрессовка, балансируются все контуры и настраивается система автоматики.

Радиаторы не обязательно должны занимать весь периметр помещения, но располагаются обязательно вдоль стен. Воздух поступает снизу к нагревателям и выходит через верхние щели коробов.

Как сделать водяной теплый плинтус?

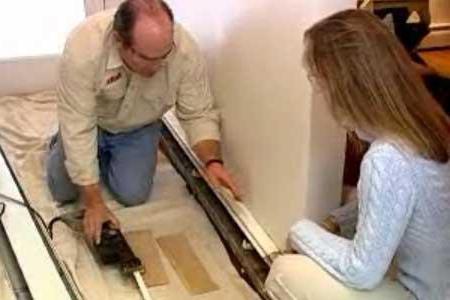

После выбора и расчета теплого плинтуса с водяным подогревом монтаж производится в следующей последовательности:

  1. Проработка способа подключения системы к котлу и выбор, каким будет водяной теплый плинтус - вспомогательной или основной системой.
  2. Определение теплопотерь во всех помещениях и на основании этого - необходимой мощности устанавливаемой системы.
  3. Прокладка труб от распределительного коллектора по всем помещениям до участков подключения.
  4. Выбор мест монтажа. От стены делается отступ 15 мм, а от пола - 10 мм. Отметка точек для бурения отверстий под дюбели. Установка на стену планок, утеплителя и кронштейнов.
  5. Крепление модулей плинтусов по уровню, пока не будут установлены все.
  6. Последовательное подключение нагревателей между собой и к подводящим трубам. Их максимально допустимое количество составляет 17 шт.
  7. Подача воды под давлением и проверка работоспособности системы на отсутствие течей.
  8. Установка заглушек и крышек.
как сделать водяной теплый плинтус

Плинтус Termia

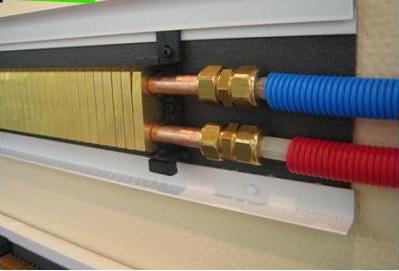

Конструкция состоит из двух медных трубок с насаженными ламелями из латуни или алюминия. Водяной теплый плинтус Termia имеет высокую теплопроводность, что дает возможность использовать его в системах отопления с невысокой температурой. При подогреве воды до 70 оС тепловая мощность 1 м длины модуля составляет 240 Вт, что соответствует характеристике электрического нагревателя. Когда применяются декоративные панели высокой теплопроводности из алюминиевого профиля на водяной теплый плинтус, теплоотдача повышается и становится более равномерной.

Для повышения эффективности теплообмена соединения модулей выполняются медными трубками, являющимися пассивными теплообменниками. Их обычно проводят около внутренних стен дома. Соединения модулей с ними производят методом пайки.

водяной теплый плинтус теплоотдача

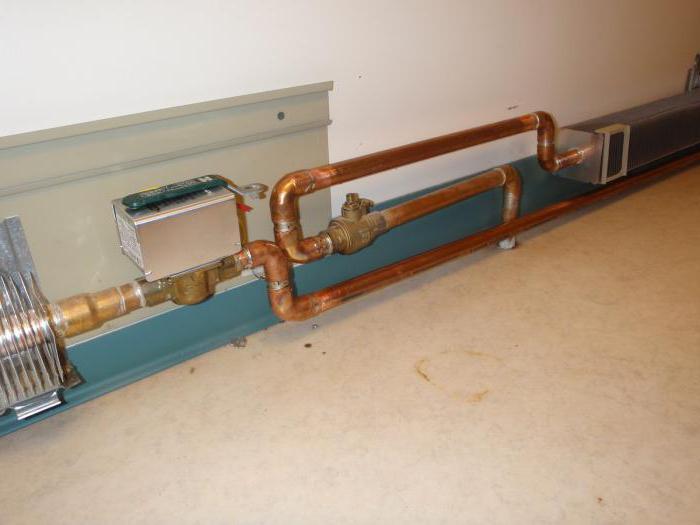

Автоматика предусматривает установку термоклапанов с вынесенными датчиками, расположенными в помещениях на уровне, удобном для регулирования. Приборы управления защищаются порошково-полимерным покрытием, устойчивым к ударам и прочим механическим воздействиям.

Самостоятельное изготовление

В связи с высокой стоимостью многие собирают теплый плинтус водяной своими руками. Медные или алюминиевые радиаторы сделать сложно, но медные трубы являются хорошими нагревателями. При этом можно увеличить диаметр до 20 мм. Более эффективным является показатель 16 мм.

теплый плинтус водяной своими руками

Нижнюю трубу размещают на высоте 6 см, а верхнюю - на высоте 15 см. Ширина плинтуса не должна быть более 3 см. При этом на стену крепят полоску тонкой теплоизоляции с алюминиевой фольгой. Для защиты применяют стальной или алюминиевый короб. Декоративный экран можно сделать из медной пластины. Если ее припаять к трубам, теплообмен значительно улучшится.

Важным условием высокой эффективности работы теплого плинтуса является минимальная разница температуры в прямом и обратном направлениях. Рекомендуется для подобной системы установить дополнительный циркуляционный насос.

Водяной теплый плинтус: отзывы, фото

водяной теплый плинтус отзывы фото
  1. Плинтусные обогреватели поддерживают комфортные условия в жилище даже в зимний период.
  2. В домах, где много мебели, теплый плинтус применять неудобно. В итоге греется мебель, а не помещение.
  3. В частных домах, где есть мини-котельные, на плинтусные обогреватели вырабатываемого тепла вполне достаточно. Многие используют их с другими видами отопления.
  4. Отечественные изготовители производят изделия по сходным ценам. Импортные стоят дороже, но выглядят намного лучше.
  5. Многих устраивает безопасность применения такого вида отопления, как теплый плинтус водяной. Отзывы о протечках встречаются крайне редко.
теплый плинтус водяной отзывы

Заключение

Система "водяной теплый плинтус" - это одно из лучших решений, когда требуется организовать удобное и экономичное отопление. Высокая цена затрудняет его внедрение в России, но новые отопительные приборы постепенно находят применение благодаря своей эффективности.

Как установить водяной теплый плинтус своими руками

894

894В доме должно быть тепло и уютно, только в этом случае в нем будет приятно жить.

Раньше для обогрева использовали огонь, затем пришел черед водяного отопления и батарей.

Сегодня популярность набирают система теплый плинтус: несмотря на некоторые особенности, он более удобен и практичен.

Преимущества и недостатки

f20121113142105

f20121113142105Плинтус – это декоративный элемент, прикрывающий стык стены и пола внизу.

Теплый плинтус – это небольшая система отопления, которая пролегает под элементом.

При этом высота плинтуса повышается до 12-15 см, а его ширина остается неизменной – около 2-3 см.

Система может быть электрической и водяной — каждый из вариантов имеет некоторые особенности эксплуатации и монтажа.

Как и любая система, плинтусное отопление имеет ряд достоинств и недостатков.

К первым относятся:

  1. 9858964898589648Равномерное прогревание воздуха в помещении. При использовании батареи нагревается воздух только вокруг нее. Он поднимается вверх, остывает и вновь опускается вниз.

    При использовании теплого плинтуса происходит прогрев стены, от которой тепло равномерно переходит в воздух. При этом происходит уничтожение плесени и влажности в стенах и полу, конденсат на окнах не образуется.

  2. Небольшие размеры и эстетичность: не придется прятать некрасивые батареи в шкафах или за ширмами – теплый плинтус легко вписывается в комнату любого размера.
  3. Возможность выбора оптимальной температуры в каждой комнате, при этом затрачивается намного меньше энергии, чем при обогреве стандартными способами.
  4. Простой монтаж и отсутствие привычных проблем в использовании: плинтус безопасен для штор и мебели, находящихся рядом. При этом нагревательные элементы устанавливают на расстоянии 1,5 см от стены и 1 см от пола, чтобы не повредить.

Из недостатков можно выделить:

  • более высокую стоимость в приобретении;
  • невозможность полностью выключить плинтус, как батарею.

Важно знать: несмотря на безопасность использования, заставлять теплый плинтус легковоспламеняющимися предметами все же не рекомендуется, особенно когда он работает на максимуме.

Монтаж водяного варианта

571

571Водяной теплый плинтус мало чем отличается от привычной батареи центрального отопления: нагрев происходит за счет подачи горячей воды, которая проходит по всему периметру помещения. Он подключается к отопительному котлу и является более экономным вариантом в сравнении с электрическим.

Система состоит из:

  • теплообменника, внутри которого циркулирует горячая вода, он состоит из двух медных труб, между которыми пролегают радиаторные алюминиевые пластины;
  • креплений;
  • внешнего фасада и заглушек.

Возьмите на заметку: общая длина водяного плинтуса не должна превышать 15 метров, иначе он не сможет осуществить обогрев всей комнаты.


Монтаж теплого плинтуса не вызывает сложностей, его можно провести своими руками:
  1. 9565195651Сперва необходимо установить на стену металлическое основание: его прикручивают при помощи саморезов к стене возле пола.
  2. Затем нужно установить основной нагревательный элемент: отдельные его части соединяют между собой и крепят на основании, соединяя при помощи специальных креплений.
  3. После происходит подключение к центральному отоплению: для этого используется распределительная гребенка или коллектор. Подключение выполняется по тому же принципу, что и подключение батарей.
  4. Затем необходимо включить систему и проверить, не течет ли вода. Если все в порядке, плинтус прикрывают декоративным элементом и включается полностью. Если есть проблемы, необходимо отключить обогрев и заменить поврежденную трубу до того, как все будет закрыто.

Монтаж водяного плинтуса не представляет собой ничего сложного, однако если есть сомнения, стоит обратиться к профессионалам.

Специалисты советуют: если периметр помещения больше 15 метров, необходимо установить несколько замкнутых контуров, каждый из которых будет вести к центральному отоплению.

Сборка электрических моделей

5640f32f2078

5640f32f2078Электрические теплые плинтусы состоят из тех же частей, что и водяные, но вместо теплообменника с водой в них расположены специальные медные трубки.

Система состоит из:

  • нагревательного стержня, расположенного внутри силиконового кабеля, выдерживающего температуру до +180 градусов;
  • термоусадочной трубки диаметром 12 мм;
  • зажима для заземления;
  • отопительного регистра;
  • соединительного элемента;
  • металлического основания, креплений и внешних декоративных элементов.

Перед монтажом системы необходимо вычислить необходимую мощность, чтобы не приобрести слишком холодную или горячую модель. Для этого принимают среднее значение 100 Вт на 1 кв. м — оно может быть уменьшено или увеличено в зависимости от средней температуры по региону.

Обратите внимание: установка электрического плинтуса должна проходить над полом, на расстоянии примерно 1 см – провода не должны лежать на полу.


Сборка системы своими руками включает в себя несколько шагов:
  1. 963256210963256210Сперва нужно провести разметку стены и закрепить металлическое основание, приклеив между стеной и корпусом теплоизоляционную ленту.
  2. После необходимо вмонтировать крепления для прокладки сети на расстоянии 40 см друг от друга и проложить сам кабель.
  3. Затем происходит подключение сети к питанию через терморегулятор. Последний закрепляют на расстоянии 1,5 метра от пола. Перед включением прибор проверяют и отлаживают.
  4. В конце закрепляют внешний элемент.

Замечание специалиста: электрический теплый плинтус необходимо заземлить и проверить, чтобы избежать серьезных проблем.


Теплый плинтус постепенно становится все более популярным у многих семей. Благодаря равномерному распределению нагретого воздуха он помогает не только поддерживать выбранную температуру, но и способствует устранению излишней влажности стен.

Смотрите видео, в котором подробно показано, как выполнить монтаж водяного теплого плинтуса своими руками:

Теплый плинтус водяной своими руками

Центральное, электрическое, воздушное — различные системы отопления, придуманные и разработанные на сегодняшний день, позволяют любому хозяину выбрать оптимальный вариант для своего дома. Но вместе с проверенными системами на рынке присутствуют и новинки, которые сразу же привлекают к себе внимание. Яркий пример — теплый плинтус. В Европе такой вариант отопления помещений известен уже два десятка лет и активно применяется как в жилых домах, так и в офисах. Система довольно проста — по периметру помещения монтируется плинтус из металла, внутри которого располагается нагревательный элемент. Тепло создается за счет теплового излучения. Как и любая новинка, монтаж такой системы профессионалами стоит недешево. Но доступность материалов и простота установки позволит любому сделать теплый плинтус водяной своими руками.

к содержанию ↑

Плюсы плинтуса

Технология, принципиально отличающаяся от традиционных систем отопления, снаружи выглядит как обычный декоративный элемент. Всенародную любовь она получила, благодаря своей начинке:

  • Теплый плинтус своими руками по толщине равен традиционному аналогу, но высота чуть больше — 12-15 см. Это сделано для удобства монтажа системы обогрева внутри элемента.
  • Отделка монтируется на стыке пола и стен по всему периметру жилого помещения, органично вписывается в любой интерьер.
  • Принцип действия прост — электричество или теплоноситель нагревают трубки, а они, в свою очередь, отдают тепло внешнему алюминиевому корпусу.

Важно! Для создания теплого плинтуса своими руками используются только цветные металлы, что позволяет избежать появления коррозии и добиться максимальной теплопроводности плинтуса.

На этом плюсы не заканчиваются:

  • Монтаж теплого плинтуса позволяет избавиться от неудобных батарей — мечта многих хозяев. Ничто не помешает воплотить в реальность любую задумку дизайнера интерьеров. Некрасивые батареи не придется прятать в шкафах, за ширмами или занавесками.
  • Такая система позволяет увеличить срок службы вашей мебели, ведь, к примеру, шкаф, стоящий рядом с обычным конвертером, из-за жаркого воздуха, быстро рассыхается.
  • Теплый плинтус своими руками может являться как полноценным способом обогрева, так и вспомогательным. Этот элемент можно размещать не по всему периметру комнату, а только там, где нужен дополнительный обогрев. Это сокращает расходы электроэнергии, при этом не снижая эффективности действия прибора.
  • Новаторскую систему обогрева можно монтировать не только в новой квартире, и не только во время ремонта. Ее установка возможна даже спустя месяцы после завершения строительно-ремонтных работ.
  • Теплый плинтус своими руками можно использовать в любом помещении. Они подходят для гостиных, спален и кабинетов прекрасно согревают застекленные веранды, террасы, зимние сады, балконы и лоджии, могут быть установлены в ванной и санузле, безопасны даже для детской комнаты.

warm-water-baseboard

Еще одно большое преимущество теплого плинтуса своими руками заключается в том, что он не создает под потолком “тепловую подушку”. Все пространство любого помещения прогревается равномерно:

  • Стандартные системы отопления работают таким образом, что горячий воздух непременно поднимается вверх. При этом возможны сквозняки на полу. Если помещение небольшое, то это не столь ощутимо. Но, к примеру, в загородных домах эта разница довольно большая.
  • Плинтусная система действует таким образом, что тепло отдается не только в пространство, но и в стены. Это преимущество пригодится владельцам частных домов, у которых часто промерзают стены, и жителям угловых квартир многоэтажек.

Важно! Недостатков у теплого плинтуса своими руками не так уж и много:

  • Эту систему нельзя полностью выключить, как батарею, регулятор не предусмотрен.
  • Стоимость этой новинки пока нельзя назвать бюджетной.

Но многие предпочитают именно эту систему, а не теплый пол, ведь для монтажа теплого плинтуса не нужно готовить бетонную стяжку, модульная конструкция системы очень мобильна. В любой момент вы можете взять и перенести ее в другое помещение.

к содержанию ↑

Устройство плинтуса

Как мы уже говорили, теплый плинтус своими руками внешне представляет собой разборный металлический короб из трех алюминиевых планок с общей высотой 14 см и шириной 3 см:

  • Внутри алюминиевой облицовки на специальных кронштейнах-держателях закреплен теплообменный греющий модуль. Это — две медные трубы с плотно насаженными на них пластинами из латуни.

Важно! Медь, как известно, отличается высокой теплоотдачей и высокой стойкостью к коррозии, но имеет высокую цену. Алюминий тоже неплохо передает тепло, а стоит намного дешевле. Поэтому комбинация медь+алюминий используется во многих отопительных приборах и доказала свою эффективность.

  • Между собой греющие модули соединяются с помощью обжимных гаек или фитингов, предназначенных для медной пайки.
  • Подводка воды от котла выполняется надежными полимерными трубами, обычно полиэтиленовыми.
  • Для соединения теплообменных модулей в углах и закольцовки контура предназначены специальные поворотные трубы из сшитого полиэтилена, а также применяются угловые соединители.
  • С видимой части декоративно стыки алюминиевого профиля на углах и концах закрываются пластиковыми элементами — угловыми или торцевыми заглушками.

По способу нагрева теплый плинтус своими руками делится на водяную и электрическую системы:

  • В теплый плинтус электрический вставляют специальные низкотемпературные ТЭНы. Они нагреваются максимум до 60 oC. Этой мощности для жилых помещений будет достаточно, ведь один погонный метр выдает около 180-280 Вт.
  • Теплый плинтус водяной работает на основе единого отопительного контура. При наличии нескольких контуров стоит подключить коллектор или гребенку. Использовать можно самую обычную модель или с расходомерами — этот вопрос хозяин решает сам. Греющие модули при водяном способе обогрева набираются, исходя из требуемой мощности при конкретном тепловом напоре системы.

Важно! Прежде всего, следует помнить, что максимальная длина контура не должна превышать 12 метров. При планировании системы теплый плинтус своими руками этот момент должен учитываться.

к содержанию ↑

Монтаж плинтуса

Основной элемент системы — плинтус, можно получить двумя различными способами.

Для первого понадобятся медные неотожженные трубки. Самый подходящий для этих целей диаметр — максимум 20 мм. Также стоит запастись кровельной медью — тут особых требования к материалу нет.

Порядок проведения работ следующий:

  • Листы кровельной меди разрезаются на полосы шириной 15 см — это самый оптимальный размер. Эти работы стоит проводить с помощью болгарки.
  • Края получившихся полос на всю длину отбортовывают, угол загиба при этом должен быть прямым. Ширина полки должна составлять порядка 7-8 мм.

Важно! Полосы не стоит делать длиннее 3 метров, иначе — вы сами себе усложняете работу, более длинные заготовки попросту неудобно монтировать.

  • Медные трубки, концы которых незначительно отгибаются в сторону, припаиваются к внутренней стороне корпуса. Загибы стоит сделать, опять же, для удобства монтажа теплого плинтуса.
  • На трубах обычными хомутами закрепляются стандартные шланги или рукава — для подводки теплоносителя. Их диаметр не должен превышать 12 мм.
  • Такие теплые плинтуса своими руками крепятся к стене с помощью обычных монтажных клипс, выбираемых по диаметру трубок.

Во втором случае для того, чтобы теплые плинтуса электрические изготовить своими руками, могут использоваться стандартные алюминиевые профили, применяемые при монтаже гипсокартона. Сборочные операции в этом случае проводятся по следующей схеме:

  1. Сначала на основании заготовки снизу и сверху проделываются небольшие отверстия, необходимые для крепления профиля на стенах.
  2. Затем медные трубки укладываются внутри профиля и закрепляются алюминиевой проволокой.
  3. После этого вся получившаяся конструкция монтируется на стене таким образом, чтобы трубки располагались одна над другой.

Важно! Для сборки отдельных фрагментов в единую систему удобнее всего воспользоваться типовыми соединителями. В качестве лицевых панелей теплого плинтуса своими руками можно использовать те же профили, окрашенные в соответствующие стенам тона.

к содержанию ↑

Качество и производители теплых плинтусов

На рынке строительных материалов есть как европейские производители систем, так и отечественные. С ценами и качеством как обычно:

  • у европейцев красиво, надежно, дорого;
  • у отечественных — дешевле, но хуже сделано.

Важно! Разница не только во внешнем виде. Есть проблема с возникновении скрипов и щелчков в системе при резком нагреве и остывании. Эта проблема характерна для соединения двух металлов, разное температурное расширение провоцирует возникновение такого эффекта. Европейцы производят такую технику уже десятки лет и научились с этим бороться. Наши пока лишь стремятся к этому.

Лучших результатов добились два производителя.

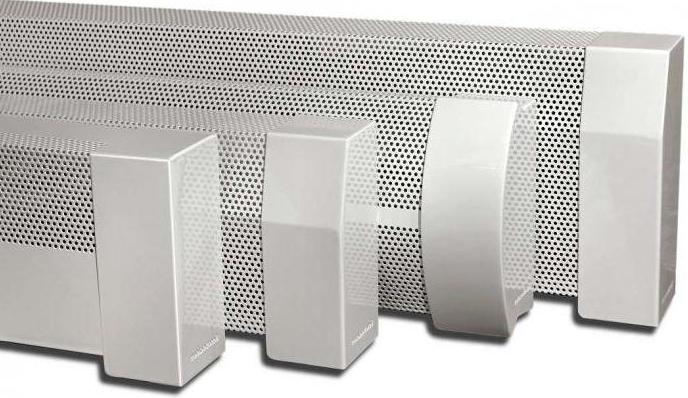

Mr. Tektum

Самый популярный на сегодняшний день — фирма “Mr. Tektum”. Система отопления этой марки собирается и изготавливается в России. Это — оптимальный вариант в отношении цены-качества. В связи с тем, что элементы системы не импортируются, а изготавливаются на месте, цена значительно ниже зарубежных аналогов.

Среди главных преимуществ — улучшенные теплотехнические и гидравлические характеристики теплого плинтуса своими руками. Они основываются на изготовлении алюминиевого короба особой формы, наличии поворотных угловых труб, гофрированных нержавеющих элементов и сопровождающих фитингов.

a928ef55d3752156afec8532bce4a625

Термия

Система отопления украинской компании “Термiя” заслуживает внимание в связи с возможностью более эффективной экономии энергопотребления. Изделия этой марки отличаются от остальных тем, что обладают сбалансированной теплоотдачей и низкой тепловой напряженностью. Что это дает?

Прежде всего, после монтаж теплого плинтуса помещение прогревается равномерно и не дает образовываться застоям теплого воздуха у потолка. Низкая тепловая напряженность дает возможность расставлять мебель, как захочется, а не исходя из положения плинтуса. Предметы мебельных гарнитуров не перегреваются и не влияют на общее распространение тепла в комнате.

Важно! Степень экономии на отоплении, согласно мониторингу, составляет от 20% до 40%.

к содержанию ↑

Общая схема работ

Перед монтажом теплого плинтуса стоит рассчитать необходимую мощность системы и определиться с ее типом. Количество модулей, который будут обогревать ваше помещение, зависит от:

  • общей теплоизоляции дома;
  • общей площади остекления;
  • климата региона.

Общий монтаж теплого плинтуса, вне зависимости от выбранного типа, представляет собой довольно простой процесс, который можно разделить на следующие этапы:

  1. Перед установкой выполняют разметку линии монтажа панелей, теплый плинтус должен располагаться на высоте в 1 см от пола.
  2. К ориентировочной черте прикладывают заднюю панель и делают разметку под монтажные отверстия, которые потом высверливаются перфоратором.
  3. Панель крепят саморезами с пластмассовыми дюбелями или клеем. На задней части полосы есть упоры, которые обеспечивают необходимый зазор в 15 мм между стеной и прибором.
  4. Между стеной и корпусом нагревателя наклеивают теплоизоляционную ленту, ее края аккуратно обрезают.
  5. Выполняют крепление кронштейнов для конвекторов. Для этого используют дюбели, шаг установки составляет 40 см. В каждый кронштейн вставляют фторопластовую прокладку.
  6. Для угловых стыковочных элементов теплого плинтуса своими руками заранее готовят и устанавливают верхние части уголков.
  7. Навешивают панели теплого плинтуса.

payka-1

Особенности монтажа электрической системы

Монтаж теплого плинтуса электрического своими руками имеет свои особенности. Внешне такая система не отличается от водяной системы, а вот начинка — совсем иная:

  • Внутри нагревательного элемента в нижнюю медную трубку вставляется ТЭН, а внутри верхней медной трубки прокладывается термостойкий кабель питания с силиконовой изоляцией.
  • Питание такого теплого плинтуса своими руками коммутируется термостатом с датчиком воздуха, который посредством включения-выключения системы поддерживает необходимую температуру в помещении.
  • Характерным моментом электрической системы является ее полная электробезопасность. Места контактов сначала изолируются термоусадочными шлангами для защиты от влаги, а от механического воздействия их защищают специальные короба.

Важно! Несмотря на такую защиту, электрическую систему все же не рекомендуется устанавливать в помещении с повышенной влажностью, как, впрочем, и любые электроприборы.

  • Электрическая система теплого плинтуса своими руками имеет мощность ТЭНов 200 Вт на метр погонный и подключается к стандартному источнику питания. Как правило, это вывод из монтажной коробки на высоте 4-6 см от уровня «чистового» пола.

Важно! Как показывает практика, такая система чаще всего подключается там, где есть возможность подвести электропитание необходимой мощности. Популярна она и на объектах, где нужно локальное решение проблемы дополнительного отопления, к примеру, на влажных угловых стенах, где есть опасность образования плесени или выпадения конденсата.

Особенности монтажа водной системы

Перед началом работ по установке теплого плинтуса водяной своими руками в обязательном порядке нужно определить количество секций водяного обогревателя. При расчете следует принимать во внимание, что длина одного плинтуса не должна превышать 12 м, иначе — можно спровоцировать большие теплопотери:

  1. Работы начинаются с вывода пластиковых труб от источника тепла — индивидуального котла или центральной отопительной системы. Для этого измерьте расстояние от распределяющего источника до первой секции теплого плинтуса своими руками. Затем отрежьте части труб необходимой длины и подсоедините их к системе отопления через пол или стену.
  2. Подготовьте отопительный радиатор — снимите две крайние ламели и наденьте на медные трубки соединительные гайки.
  3. С помощью фитингов соедините медные трубки с выводящими пластиковыми трубами. Между гайками и фитингами закрепите резиновые прокладки. На угловых соединениях и концах каждого контура установите поворотные трубные элементы.
  4. На внутреннюю поверхность лицевой панели наклейте теплоотражающую ленту. С помощью кронштейнов и саморезов зафиксируйте панель на верхней и нижней тыльных планках.
  5. Установите декоративные элементы теплого плинтуса своими руками — уголки, заглушки, колпачки для головок саморезов.

После подключения водяного теплого плинтуса своими руками проводится опрессовка, балансировка и промывка контуров. Также не стоит забывать о настройке автоматики. После этого можно запускать систему в работу.

к содержанию ↑

Видеоматериал

В завершении, стоит сказать про особенность теплого плинтуса своими руками. Такая система эффективна в домах с постоянных проживанием. Как минимум, с постоянным отоплением в режиме на низких температурах и периодическом повышении до комфортного уровня. Режим быстрого нагрева — это не их область применения, мощность не настолько велика. А в остальном, как вы убедились, система представляет собой довольно простые монтаж и эксплуатацию.

Поделиться в соц. сетях:

Как сделать тёплый плинтус своими руками

Нередко для проектирования оптимальной системы отопления требуется применить минимальные по размерам отопительные приборы. При этом их эффективность работы должна обеспечить нормальное поддержание температурного режима в помещение. Одним из выходов в этой ситуации может быть применение теплого плинтуса.

Эта конструкция представляет собой небольшие по высоте нагревательные приборы, которые устанавливаются в нижней части стены.

alternativnoe_teplo

alternativnoe_teplo

Несмотря на свои относительно небольшие размеры, этот вид радиаторов имеет ряд важных преимуществ:

  • Компактность. Он гармонично впишется в любое помещение из-за наличия различных по конфигурации и цвету внешних декоративных панелей.
  • Равномерный обогрев. Так как конструкция устанавливается по периметру помещения и нижней части, конвекция воздушных потоков происходит одновременно по всему объему.
  • Простота монтажа. Для установки теплого плинтуса достаточно обеспечить подвод теплоносителя (водяное отопления) или место подключения к электросети (конструкции с ТЭНом).

Но несмотря на все эти преимущества есть ряд существенных недостатков:

  • Если в комнате много мебели, которая стоит у стен, свободного пространства для установки  теплого плинтуса будет мало, эффективность обогрева снижается на порядок.
  • Относительно высокая стоимость заводских моделей. В подавляющем большинстве они изготавливаются из меди, что существенно влияет на их цену.

Для решения последнего вопроса можно попытаться сделать теплый плинтус самостоятельно.

Конструкция

Конструктивно этот обогревательный прибор должен состоять из нескольких элементов.

plintus

plintus
  1. Задняя панель, которая необходима для установки нагревательных элементов и защиты стены от термического воздействия.
  2. Нагревательный элемент – радиаторы. Их габариты обычно составляют 1000*40*160 мм. При этом количество теплообменных пластин должно быть максимальным.
  3. Наружная панель с щелевыми отверстиями для циркуляции потоков воздуха.
  4. Декоративные боковые и поворотные заглушки.

Средняя мощность заводской установки составляет порядка 240 Вт, т.е. для комнаты с периметром 18 м (20 м²) и средней высотой потолков, максимальная мощность теплого плинтуса будет равна 4 кВт, что более чем достаточно для эффективного обогрева.

Однако для самостоятельного изготовления подобного аналога необходимо приложить немало усилий и средств, которые в подавляющем большинстве случаев превысят затраты на покупку заводского медного плинтуса. Основные проблемы заключаются в следующем:

  • Оптимальный показатель мощности в медной конструкции достигается большим числом теплообменных пластин. Причем их пайка происходит так, чтобы обеспечить плотный контакт пластины с медной трубкой. Только таким способом можно добиться эффективного теплообмена.
  • Изготовление декоративного кожуха, который бы обеспечивал нормальный прогрев воздуха и при этом был стойким к термическим перепадам.

Есть ли способ сделать это в домашних условиях? Увы, но усилия повтора конструкции медного теплого плинтуса не будут целесообразными. Рассмотрим альтернативный вариант.

Альтернатива

Главная задача при проектировании теплого плинтуса самостоятельно – добиться хорошего обогрева помещения при минимальной высоте и ширине конструкции.

Так как невозможно изготовить медные радиаторы своими руками, то рекомендуется применять медные трубы, но уже без пластин. Их диаметр варьируется от 10 до 20 мм. Наиболее эффективен размер 16 мм.

Они устанавливаются вдоль всего периметра помещения на высоте 6 см от уровня пола. Для лучшей теплоотдачи на поверхность стены крепят полоску отражающей  фольги. В качестве защитного корпуса можно применить стальной короб. Внутри получившейся конструкции можно установить утеплитель. В качестве примера можно посмотреть фото самодельного теплого плинтуса.

alternativaalternativa

Эффективная работа такой конструкции возможна только при соблюдении нескольких условий:

  1. Минимальная разница температур между трубами. При этом возникающее тепловое излучение будет более эффективно отражаться от поверхности стены. Для этого желательно установить для теплого плинтуса индивидуальный циркулярный насос, который увеличит скорость прохождения теплоносителя, тем самым снизиться разница температур между трубами отопления.
  2. Если в качестве декоративной панели использовать медный экран, то лучше всего припаять трубы к нему. В этом случае КПД системы значительно повысится.
  3. При использовании в качестве нагревательного элемента ТЭНа необходимо предусмотреть изоляцию поверхности трубы от экрана, т.е. в отличие от предыдущей рекомендации, трубу ни в коем случае нельзя приваривать к медной панели.

Рекомендуемые  размеры для самодельного теплого плинтуса:

  • Ширина – 3 см.
  • Высота – 15 см.
  • Расстояние до пола – от 6 см.

В остальном все определяется параметрами конкретной системы отопления. Для лучшего результата необходимы грамотные расчета специалистов.

Водяной теплый плинтус своими руками: греющий самодельный управдом, электрический

Водяной теплый плинтус можно сделать своими рукамиНа сегодняшний день мы знаем, чем можно отапливать свое помещение, если центральная отопительная система с этим не справляется. Для этого можно поместить в доме дополнительные радиаторы или же сделать теплые полы. Но современные технологии радуют нас своими новейшими изобретениями, и сегодня на рынке вы можете встретить совсем новую, но уже популярную систему отопления – теплые плинтуса.

Что такое греющий водяной плинтус: устройство конструкции

В современном мире появляется все больше и больше новых технологий, которые радуют нас своими качеством и функциональностью. Все мы хотим создать из своего дома уютный уголок, где будем чувствовать себя комфортно. Для этого мы и приобретаем все новое и удобное.

Греющий плинтус водяной как раз и является такой новой технологией. Эта не сложная, но очень удобная система отопления, поможет вам отапливать помещение не только в жилых комнатах, но и на веранде, балконе, офисе.

Теплый плинтус отличается своими нестандартными размерами и формами. Однако это не мешает ему легко и красиво вписываться в интерьер комнаты.

Греющий водяной плинтус — новая и современная технология на сегодняшний день

Состоит такой плинтус из таких элементов:

  • Лицевая панель с небольшими отверстиями, через которые теплый воздух поступает в помещение;
  • Тыловая панель, ее крепят к стене, она служит для защиты;
  • Отопительный радиатор, который выполняет функцию нагрева;
  • Боковые заглушки;
  • Теплообменный модуль, он состоит из двух небольших трубок, по которым вода имеет способность циркулировать.

В целом конструкция плинтуса очень проста, ее легко будет установить в любом помещении. Размер такой конструкции составляет 15 – 20 см в высоту и 3 – 4 см в ширину. Устанавливать греющий плинтус не обязательно по всему периметру комнаты, можно в отдельных местах, например под окном. Но где бы вы его не установили, он будет выполнять одну функцию – обогревать помещение.

Греющий плинтус: его положительные качества

В холодное время года очень хочется, чтобы дома было тепло и уютно. Центральное отопление не всегда может справиться с данной ситуацией, поэтому мы часто прибегаем к другим эффективным средствам, устанавливая в доме дополнительного оборудования для обогрева.

Плинтус греющий – это один из видов отопления, который обогреет комнату и позволит вам насладиться теплом и уютом вашего дома. Такой способ обогрева можно использовать как самостоятельно, так и вместе с другими обогревательными приборами.

Теплый плинтус компактный и не занимает много места в доме, по сравнению с другими приборами. Такой плинтус легко установить, так как конструкция его очень удобна, можно сделать это самостоятельно.

Греющий теплый плинтус обладает массой преимуществ

Основные плюсы теплого плинтуса:

  • Компактный;
  • Эффективный;
  • Его легко устанавливать и ремонтировать;
  • Хорошо обогревает комнату со всех сторон;
  • Не пересушивает воздух в доме;
  • Его внешний вид эстетичен;
  • Имеет любые расцветки.

Греющий плинтус обогревает не только пол, но и стены, что препятствует образованию плесени и грибка. Он может быть разного цвета, поэтому вписывается в любой интерьер. Его конструкция совмещается с любым напольным покрытием, будь то ковер, линолеум или деревянный паркет.

Как правильно установить теплый плинтус своими руками

Если вы приобрели теплый плинтус и хотите его установить, для этого вам не обязательно нужно обращаться к специалистам. Установить его и подключить вы сможете и сами. Так как его конструкция очень проста.

Теплый плинтус своими руками совсем не сложно установить, нужно только тщательно изучить схему его конструкции и запастись терпением. Перед тем, как начать установку плинтуса, нужно все правильно рассчитать и замерить.

Для работы нам понадобятся инструменты, которые можно найти в каждом доме: разводные ключи, кусачки, пассатижи, молоток, острые ножницы, дрель. Собрав все эти инструменты можно приступать к работе.

Схема установки греющего теплого плинтуса

Пошаговая схема установки водяного плинтуса:

  • Закрепить профили;
  • Затем установить держатели;
  • К держателям прикрепить конвектор;
  • Систему подсоединить к основному источнику отопления;
  • Проверить на течь;
  • Закрыть декоративными панелями.

Если вы все правильно сделаете, выполняя работу по данной схеме, тогда сможете насладиться правильной работой плинтуса, а дом ваш станет теплым и уютным.

Электрический самодельный теплый плинтус: основные плюсы

Конструкция электрического греющего плинтуса проста, но для того, чтобы сделать его самостоятельно нужно иметь некоторые навыки, разбираться в электричестве, иметь соответствующие инструменты и материалы.

Теплый плинтус самодельный лучше всего делать электрическим. Этот вариант не будет требовать от вас больших затрат, и его находят более эффективным. Электрический плинтус способен обогреть комнату быстрее, чем водяной.

Конструкция электрического плинтуса проста, состоит она из нагревательных кабелей, которые нужно будет подключить к электросети и лицевой панели, с помощью нее мы крепим и закрываем греющие элементы.

Конструкция самодельного электрического плинтуса достаточно простая

Преимущества этого вида плинтуса:

  • Имеет небольшие размеры;
  • Его легко подключить;
  • Помещение обогреет быстрее;
  • Экономный.

Работать с электрическими плинтусами гораздо проще и легче. Однако нужно очень аккуратно обращаться с электричеством, чтобы не создать аварийную ситуацию. Перед началом работы, нужно убедиться, что электросеть обесточена. Если же, произойдет замыкание или возгорание приборов, нужно обязательно обратиться за помощью в управдом.

Монтаж теплого плинтуса своими руками (видео)

Теплый плинтус – это гениальное изобретение, которое недавно появилось на наших рынках, но уже пользуется большой популярностью. Такой плинтус способен обогреть помещение, не смотря на свои небольшие размеры. На сегодняшний день, нам известно только два вида плинтусов: водяной и электрический. Такие плинтуса идеально будут гармонировать с любой мебелью и убранством комнаты. Их устанавливают не только в жилых помещениях, но и в офисах, складских помещениях, клубах, кафе.

Отправить ответ

avatar
  Подписаться
Уведомление о
