Водяные теплые полы своими руками видео: как сделать водяное отопление под полом, монтаж на фото и видео

Монтаж водяного теплого пола под стяжку своими руками

Теплые полы в квартире — уже давно не роскошь, а часть системы отопления. Водяной теплый пол экономичен, безопасен, а укладывать его просто, так что все работы по установке можно провести самостоятельно. Инструкцией по монтажу поделился Алексей Фомин — ведущий инженер и эксперт по водяному и электрическому теплому полу компании «Термо-стор».

Прежде чем устанавливать водяной пол

Если электрический теплый пол необязательно согласовывать с властями, то в случае с водяным теплым полом придется походить по инстанциям — исключение составляют квартиры с автономным отоплением. В домах, подключенных к центральной системе отопления, ваш водяной пол повысит нагрузку на систему, а следовательно, квартиры, к которым поступает горячая вода уже после вашего пола, не получат полагающиеся им градусы.

В тепловых сетях и в обслуживающей ваш дом компании вам расскажут, возможно ли вообще получить разрешение на водяной теплый пол в вашем доме. Если удача на вашей стороне, от вас потребуют провести экспертизу, и если она выявит, что обустройство теплого водяного пола не навредит общим коммуникациям, то вам дадут соответствующее разрешение. Если ваша квартира находится в новом доме, где разводка отопления поэтажная, ваши шансы на получение разрешения сильно повышаются.

Плюсы водяного теплого пола

Водяной теплый пол по праву можно назвать лучшим из современных видов отопления. Он максимально эффективен для обогрева помещений при минимальных затратах. Теплоносителем выступает горячая вода, которая циркулирует по трубам под бетонной стяжкой и равномерно прогревает всю площадь пола.

Есть и другие преимущества водяного теплого пола по отношению к другим видам отопления:

• По сравнению с радиаторами центрального отопления теплый пол расходует значительно меньше ресурсов, ведь его не нужно прогревать до 70–80 градусов, как батареи. Оптимальная температура воды для такого пола — от 40 до 50 градусов.
• Пол прогревает воздух до комфортных 22–24 градусов внизу и 18–20 градусов — на уровне головы. По мере движения вверх теплый воздух остывает, поэтому под потолком не образуется зона перегрева и в квартире нет пустых теплопотерь.
• В отличие от электрического пола, где может сломаться термостат, водяной пол всегда поддерживает равномерный нагрев. Напольное покрытие остается теплым и комфортным и не разогревается настолько, чтобы обжечь.
• Водяной пол не ударит вас током при поломке, как электрический или кабельный.
• Конструкция водяного теплого пола спрятана под бетонной стяжкой, и на стенах не нужно устанавливать радиаторы, которые портят интерьер и занимают лишнее пространство.
• Горячее водоснабжение стоит меньше, чем электроэнергия, поэтому водяной пол в эксплуатации дешевле электрического.
• В отличие от инфракрасного и пленочного пола, водяной не излучает электромагнитные волны, а значит, безопаснее для здоровья. И, хотя магнитное поле электрического пола не выходит за рамки норматива СанПин (0,2 мкТл при норме до 10), многим этот критерий важен.
• Если соблюдать правильный шаг укладки и устанавливать трубы по всей площади комнаты, водяной теплый пол можно использовать и как основной источник отопления.

Для каких покрытий подходит водяной пол

Чаще всего водяной теплый пол можно встретить в тандеме с плиткой или керамогранитом, которые отлично переносят повышение температуры.

Если вы хотите проложить водяной пол под ламинатом или паркетом, нужно учесть несколько нюансов, ведь древесина рассыхается при сильном нагреве:

• Не включайте терморегулятор выше 27 градусов.
• Перед покупкой ламината обратите внимание на класс износоустойчивости и его температурные ограничения. Для любых теплых полов (не только водяных) подойдет маркировка ламината от 32–33 и выше.
• Паркет, даже самый толстый, должен быть сделан из пород древесины, устойчивых к нагреву: ясеня, ореха, дуба. Откажитесь от бука, клена и экзотических пород.

Клеевые покрытия (ковролин, линолеум) тоже нельзя слишком сильно нагревать. К примеру, некоторые ковролины при повышении температуры до 31 градуса начинают выделять вредные токсичные вещества, а линолеум может деформироваться.

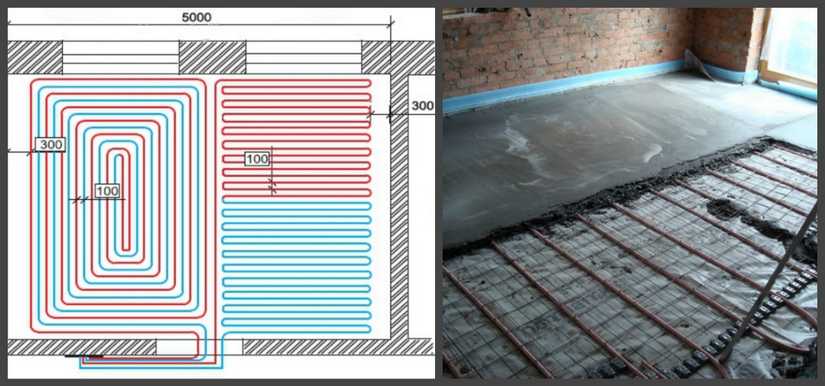

Схемы укладки труб

Есть две основные схемы укладки труб водяного пола: «змейка» и «спираль». А все остальные способы («двойная» и «угловая змейка», «сдвоенная спираль», укладка «петлями») — их производные. Для каждого способа понадобится несколько труб (контуров), так как их нельзя класть отрезками больше 100 м — у насоса не хватит мощности перекачивать воду.

В схеме «змейка» горячая вода поступает только с одной стороны и остывает, возвращаясь в коллектор. Пол будет теплым только в центре, так что ходить босиком по периметру комнаты будет некомфортно. С помощью схемы «двойная змейка» можно снизить теплопотери: трубу с остывшей водой положите в промежутки между горячими трубами. Укладка «змейкой» сложнее, чем укладка «спираль»: из-за изгиба труб в 180 градусов при монтаже приходится делать шаг между трубами в 20 см — в 2 раза больше, чем у «спирали».

Михаил Краев

Во внешних комнатах укладывайте трубы «змейкой» — от окон или самых холодных стен к центру, чтобы комната прогревалась равномерно. Во внутренних комнатах используйте схему «спираль». В коридоре или узкой комнате проще класть трубы «змейкой», а в полукруглых или квадратных помещениях — по спирали.

Какие трубы выбрать

Для водяного пола подходят три вида труб:

• Медные трубы служат до 50 лет. Они пластичные, но дорогие, поэтому их редко используют. Прежде чем заливать медные трубы стяжкой, их нужно обязательно закрыть гофрой, чтобы они не портились из-за щелочи в бетоне. Не устанавливайте медные трубы, если у вас кислая или щелочная вода, потому что она вдвое сокращает срок их службы. Оптимальным для воды считается показатель pH 7.
• Металлопластиковые трубы прослужат 10–50 лет в зависимости от качества их производства. Однако стоят они в 15–20 раз дешевле медных. Они не выделяют токсичных веществ при нагревании, легкие по весу и в монтаже, устойчивы к коррозии.
• Трубы из сшитого полиэтилена PEX — надежные и износостойкие, выдерживают температуру до 95 градусов. Для теплых полов чаще выбирают маркировку PE-Xb и PE-Xс: они эластичные и имеют меньший радиус изгиба. Сегодня трубы из сшитого полиэтилена — самый технологичный материал для водяных теплых полов.

До закупки труб вам нужно рассчитать их количество по формуле: активную площадь обогрева в квадратных метрах разделить на шаг укладки в метрах, а затем прибавить размер загибов и расстояние до коллектора. Специалисты рекомендуют выбирать шаг укладки в диапазоне от 10 до 30 см, чем он меньше, тем теплее будет пол. При диаметре труб 16 мм он обычно равен 15–20 см, при диаметре 20 мм — 30 см.

Однако на результат влияет еще масса параметров: толщина стяжки, напольное покрытие, теплопотери, плотность теплового потока. Игнорировать эти факторы нельзя, поэтому вычислить нужное количество труб поможет мастер. К нему же можно обратиться за схемой укладки и коллекторного узла, по которой вы сделаете монтаж.

Монтаж теплого пола: пошаговая инструкция

Теплый пол кладут на максимально ровную поверхность, поэтому заранее позаботьтесь о том, чтобы на черновой стяжке не было перепадов и трещин.

Монтаж теплого пола

Пошаговая инструкция

1

На выровненную черновую стяжку положите гидроизоляцию, которая будет защищать пол от сырости. Уложите рулоны мембраны или полиэтиленовой пленки толщиной 200 мкм друг на друга с нахлестом 10 см, а стыки проклейте строительным скотчем. Гидроизоляция должна заходить на стены на 15–20 см.

2

На гидроизоляцию положите утеплитель, например пенопласт или экструдированный пенополистирол толщиной 3–5 см.

3

Оклейте пол демпферной лентой по периметру. Она нужна для того, чтобы компенсировать расширение цементной стяжки при перепадах температуры.

4

На утеплитель по всей площади комнаты положите армирующую сетку, чтобы сделать «пирог» пола прочнее. Арматурную сетку можно заменить на маты с бобышками: это облегчит укладку. Маты сделаны из пенополистирола, поэтому создают дополнительный утепляющий слой, а чтобы зафиксировать трубу, достаточно продеть ее через бобышки (ячейки).

5

Установите коллекторный шкаф и разместите в нем коллекторный узел, через который в трубы будет поступать вода. Первую трубу подсоедините к крану через фитинг.

6

Начните класть трубы отопления на сетку, закрепляя их нейлоновыми хомутами через каждый метр. Все трубы должны быть одного диаметра: 16, 17 либо 20 мм, — иначе в местах стыков могут образоваться протечки. У труб этих диаметров лучшая теплопередача, они обеспечивают оптимальную скорость циркуляции воды и гидравлическое сопротивление. Не затягивайте петли слишком сильно: трубы должны оставаться свободными. Соблюдайте радиус изгиба: он должен быть равен 5 диаметрам вашей трубы. То есть, если вы используете трубу диаметром 16 мм, радиус изгиба будет равен 16 * 5 = 80 мм. Если согнуть трубу сильнее, т. е. сократить радиус изгиба, она может лопнуть.

7

Кладите трубы согласно схеме, а потом вернитесь со вторым концом трубы обратно к коллектору. Обрежьте трубу и подсоедините к обратке. По такому же принципу положите остальные трубы (контуры). Длина одного контура не должна превышать 100 м, чтобы насосу хватало мощности для циркуляции воды.

8

Прежде чем залить пол бетоном, нужно проверить, работает ли система. Наполните трубы холодной водой и подключите к гребенке подачи циркуляционный насос.

Включите его, чтобы получить давление в 2,5 бар, т. е. примерно в 2 раза выше обычного. Оставьте пол на 2–3 дня: если за это время не появится протечек, значит, пол исправен и можно переходить к стяжке. А если где-то просочилась вода, откачайте ее из труб компрессором. Для этого перекройте все контуры в коллекторном узле и подсоедините шланг к сливному крану на гребенке, а другой его конец направьте в ведро. Подсоедините компрессор к трубе в любом удобном месте, например вместо манометра или терморегулятора. Он будет закачивать воздух в систему и выдувать воду через шланг в ведро. Включите компрессор и по очереди открывайте кран каждого контура на подаче и обратке (не разом, а по отдельности). Когда откроете первый контур, убедитесь, что шланг направлен в ведро, и откройте сливной кран. После того как в системе упадет давление, закройте кран и подождите, пока вода снова накачается, затем повторите действия — и так до полного осушения контура. Закройте первый контур и повторите процесс со всеми остальными трубами. Когда внутри не останется воды, замените протекающую трубу или фитинг и снова проверьте.

9

Приготовьте цементный раствор согласно инструкции на упаковке и залейте сверху на трубы. Лучше всего по теплоизоляционным свойствам подходит марка цемента М150–М300. Цементный слой отлично аккумулирует тепло, равномерно распределяя его от труб к поверхности. Даже когда вода в трубах остывает, стяжка продолжает греть пол. Производители стяжки рекомендуют заливать трубы слоем не меньше 5 см, а лучше 8 см. Слой меньше 5 см — слишком тонкий, и через него чувствуется, в каких местах проходит контур. Это называется «эффект зебры», когда на полу явно ощутимы холодные и теплые полосы. Бетонная стяжка сохнет около 30 дней — в это время нельзя включать теплые полы.

10

При необходимости стяжку дополнительно выровняйте шлифмашиной и положите финишное покрытие: термоустойчивый ламинат, плитку или керамогранит.

Резюме

Теплый водяной пол может стать основным источником отопления или дополнением к радиаторам в комнате. Какую бы схему и материал для труб вы ни выбрали, это простой и сравнительно бюджетный способ создать в доме уют и комфортный микроклимат. С установкой системы можно справиться самостоятельно, если доверить этап расчета и проектирования мастеру. Так вам не придется разбираться в формулах, а при монтаже не будет лишних или недостающих деталей. Соблюдайте рекомендации по шагу укладки и радиусу изгиба. А если допустили ошибку, не волнуйтесь: пока не залили стяжку, есть шанс все исправить.

Узнайте больше:

• Как подключать светодиодные ленты: быстро, просто, правильно
• Нужно ли грунтовать гипсокартон перед шпатлевкой
• Как утеплить пол в доме

11.05.2022

Водяной теплый пол в бане своими руками фото видео инструкция

Всегда во все времена на Руси в бане делали полы из дерева, такой тип полов отлично хранил тепло. В современных банных сооружениях, многие владельцы дачных и загородных участков обустраивая баню, делают полы в парилке из бетонной стяжки или мраморной крошки.

По этой причине, многие из них стараются утеплить полы, задаваясь вопросом, как сделать водяной теплый пол в бане своими руками экономичным.

Устройство теплого пола в бане, считается правильным и необходимым решением, тем более, если это экономичное покрытие.

Преимущества работы с нашей компанией
	Делаем в срок или бесплатно. Строительство разбито на этапы с оговоренным сроком сдачи.
	«Под ключ». Все работы делает одна компания.
	Возможность приема платежей с рассрочкой или в кредит.
	Нет скрытых платежей. Цена окончательная на этапе договора.
	Контроль качества производится на каждом этапе возведения дома нашими компетентными службами.
	Качественные строительные работы благодаря. На нашем счету более 300 успешно завершенных проектов.
	Доставка материалов в пределах 200 км от КАД бесплатно
Получить бесплатный расчет сметы

Преимущества данного вида полов

Делая в помещениях бани теплые полы, владельцы, получают большие преимущества:

• Котел устанавливают внутри полового покрытия, это не сокращает площадь помещения.
• Происходит равномерное распределение тепла в комнате.
• Можно выполнить обогрев нескольких помещений с помощью одного контура.
• Высокий коэффициент полезного действия.
• Отключение отопительной системы в теплое время года.

Также большим преимуществом можно считать, возможность выполнить такое половое покрытие самостоятельно, без посторонней помощи.

Укладка пола

Для того чтобы уложить самостоятельно теплые полы в помещении не уменьшая при этом расстояние от потолка до пола, монтаж такой конструкции нужно запланировать на стадии возведения банного строения. Работы по обустройству полов происходят в следующей очередности:

• Подготовительные работы, выборка ненужного грунта, подсыпка песком и трамбовка основания в помещении. Укладка гидроизоляционного покрытия: полипропиленовой пленки или рубероида.
• Поверх гидроизоляции насыпают слой песка, который тщательно трамбуют, а затем на него насыпают слой керамзита. Этот слой также выравнивают и утрамбовывают.
• Сверху керамзита, основание армируют, укладывая металлическую сетку, после чего, поверх заливают бетон толщиной примерно восемь сантиметров, и ожидают его застывания.
• После этого, по центру помещения укладывается труба примерно 120 миллиметров в диаметре, длина ее на полметра короче, длины комнаты. От нее происходит разводка труб диаметром 50 миллиметров по всему помещению. Одновременно с этим в котел подключают ТЭН, который будет нагревать воду и монтируют расширительный бак.
• На заключительном этапе происходит окончательная заливка пола бетоном по уровню котла. Затем поверх застывшего бетона можно уложить плитку или отполировать поверхность. После подводится к котлу электрический кабель и выполняется его подключение к сети.

Цены на строительство бань, домов, фундаментов и отдельные услуги

Cтроительство бани

Бани из бревна	от 9500 руб/м2
Бани из профилированного бруса	от 12600 руб/м2
Бани из клееного бруса	от 16000 руб/м2
Кирпичные бани	от 19000 руб/м2
Бани из газо-пено-блоков	от 12600 руб/м2
Бани по каркасной технологии	от 9900 руб/м2
Бани из СИП-панелей	от 9650 руб/м2

Строительство фундамента

Ленточный фундамент	от 3400руб/м. п.
Монолитный фундамент (плита)	от 4200руб/м2
Свайно-винтовой фундамент	от 3200руб/шт
Столбчатый фундамент	от 3800руб/шт

Монтаж кровли

Монтаж пароизоляции	60руб/м2
Монтаж утеплителя в 1 слой	60руб/м2
Металлочерепица	от 280руб/м2
Гибкая черепица (битумная)	от 300руб/м2
Волнистые листы (еврошифер)	от 200руб/м2
Натуральная черепица	от 400руб/м2
Фальцевая кровля	от 350руб/м2
Профнастил	от 250руб/м2
Водосточная система	от 350ру/м.п.

Монтаж пола

Устройство «тёплого пола»	от 450руб/м2
Обработка стяжки праймером (влагозащита, обеспыливание)	от 30руб/м2
Устройство лаг пола	от 180руб/м2
Выравнивание и укрепление балок пола под уровень (если были установлены ранее)	от 80руб/м2
Монтаж черновых полов из обрезной доски	от 100руб/м2
Монтаж пароизоляции	от 50руб/м2
Утепление (за 1 слой 50 мм)	от 50руб/м2
Настил доски пола	от 300руб/м2

Дополнительно

Установка внутреннего электрощита	от 3800руб/шт
Обшивка фанерой, OSB	от 260руб/м2
Установка комплекта электрики внутри бани	от 7000руб

Что лучше

Кроме полов, которые обогреваются от водяного контура, существует и разновидность полов отапливаемых при помощи электрической энергии. Для этих целей в полы монтируется специальный греющий кабель, соединенный с терморегулятором, который подключен в свою очередь к электрической сети.

Укладывается электрически отапливаемый пол, намного быстрее полового покрытия обогреваемого водяным контуром. Но при этом в банном помещении у конструкции электрического пола, существуют риски короткого замыкания. Кроме того, водяной пол намного экономичней и безопаснее. Что касается выбора конкретной модели пола, это должен самостоятельно решать каждый владелец бани.

Портфолио нашей работы

<<Смотреть все фото>>

<<Перейти в портфолио>>

Самостоятельный проект экономии: более низкая температура нагрева воды

Энергосбережение

Уровень проекта
Easy

Энергетическая экономия
4% -22% ежегодно

Время, чтобы завершить
2 часа

Общая стоимость
$ 0


$ 0


Хотя некоторые производители устанавливают термостаты водонагревателей на 140ºF, в большинстве домохозяйств обычно требуется, чтобы они были установлены только на 120ºF, что также замедляет накопление минералов и коррозию в водонагревателе и трубах. Вода, нагретая до 140ºF, также представляет угрозу безопасности — обваривание.

Экономия в результате понижения температуры водонагревателя основана на уменьшении потерь в режиме ожидания (потери тепла от водонагревателя в окружающую среду). Если установить слишком высокую температуру или температуру 140ºF, ваш водонагреватель может тратить от 36 до 61 доллара в год на потери тепла в режиме ожидания. Дополнительная экономия будет достигнута за счет более низкой температуры потребления (из-за потребности в воде или использования в вашем доме, например, для стирки одежды, душа и мытья посуды). Они могут составлять более 400 долларов.

Если у вас посудомоечная машина без дополнительного нагревателя, для оптимальной очистки может потребоваться температура воды в диапазоне от 130ºF до 140ºF. И хотя существует очень небольшой риск развития бактерий легионеллы, когда в резервуарах с горячей водой поддерживается температура 120ºF, этот уровень по-прежнему считается безопасным для большинства населения. Если у вас подавленная иммунная система или хроническое респираторное заболевание, вы можете рассмотреть возможность поддержания температуры бака с горячей водой на уровне 140ºF. Однако такая высокая температура значительно увеличивает риск ошпаривания. Чтобы минимизировать этот риск, вы можете установить смесительные клапаны или другие устройства для регулирования температуры на любые краны, используемые для мытья или купания.

Источник: Экономьте энергию дома, ENERGY STAR

URL видео

В этом видеоролике представлены пошаговые инструкции о том, как успешно понизить температуру водонагревателя, сэкономив энергию и деньги.

ПЕРЕД НАСТРОЙКОЙ

• Обратитесь к руководству пользователя вашего водонагревателя, чтобы узнать, как управлять термостатом.
• Вы можете найти циферблат термостата для газового накопительного водонагревателя в нижней части бака на газовом клапане. С другой стороны, электрические водонагреватели могут иметь термостаты, расположенные за навинчивающимися пластинами или панелями.
• В качестве меры предосторожности отключите электропитание водонагревателя перед снятием/открытием панелей.
• Имейте в виду, что электрический водонагреватель может иметь два термостата — по одному на верхний и нижний нагревательные элементы.

СПИСОК ПОКУПОК

• Термометр для проверки температуры воды.
• Маркер для отметки настройки термостата

ПОШАГОВАЯ ИНСТРУКЦИЯ

1) Найдите текущую температуру.

Измерьте начальную температуру горячей воды с помощью термометра на кране, наиболее удаленном от водонагревателя. Циферблаты термостатов часто бывают неточными.

2) Отметьте настройку, затем выключите термостат.

Отметьте начальную температуру на термостате водонагревателя маркером, а затем установите термостат на меньшую температуру.

3) Измерьте и отрегулируйте.

Подождите пару часов, а затем снова измерьте температуру воды в самом дальнем кране от водонагревателя. Прежде чем вы получите желаемую температуру, может потребоваться несколько регулировок.

4) Отметьте новую температуру.

Если Вас устраивает температура, отметьте новую температуру на термостате водонагревателя маркером, чтобы при необходимости можно было внести коррективы в будущем.

5) Уменьшите громкость или выключите, когда вас нет дома.

Если вы планируете отсутствовать дома в течение длительного времени, установите термостат на минимальное значение или полностью выключите водонагреватель. Чтобы отключить электрический водонагреватель, выключите на нем автоматический выключатель. Для газового водонагревателя убедитесь, что вы знаете, как безопасно повторно зажечь контрольную лампочку, прежде чем выключать ее.

Как установить напольное лучистое тепло (сделай сам)

Теплый пол прост в установке и дешев в эксплуатации, и ваши ноги будут в восторге!

Время

Полный день

Сложность

Промежуточный

Стоимость

$501-1000

Введение

Подогрев холодных полов в ванной комнате с помощью нагревательных матов, установленных под плитку. Используйте его в качестве дополнительного тепла для комфорта или в качестве обогрева помещения для обогрева всей ванной комнаты. Установка так же проста, как укладка плитки.

Tools Required

• Cordless drill
• Hot melt glue gun
• Margin trowel
• Trowel
• Utility knife
• Volt-ohm meter (or continuity tester)

Materials Required

• Cement board underlayment
• Затирка
• Теплоизлучающий мат
• Термостат
• Раствор
• Плитка

Излучающее тепло: обзор

Эта система обогрева пола состоит из одного тонкого непрерывного кабельного нагревательного элемента, вплетенного в мат, который вы устанавливаете под плитку.

Эти полы с подогревом лучше всего использовать при капитальном ремонте или замене напольного покрытия в существующем помещении или при добавлении нового помещения. Пол с подогревом может быть установлен как дополнительный источник тепла, чтобы отвести холод от пола, или как обогрев помещения, чтобы обогреть всю ванную комнату. Теплый пол также является отличным проектом для утепления полов в прихожей и кухне.

Преимущества полов с подогревом:

• Простота монтажа. При укладке плитки вы закладываете в раствор мат с проволокой. Если вас не устраивает часть проводки, наймите электрика.
• Это безопасно. После установки системы обогрева пола ее практически невозможно повредить. Термостат с защитой GFCI мгновенно отключает питание в случае короткого замыкания или другой проблемы.
• Это недорого. При 12 ваттах на квадратный фут наш 30-кв.-фут. нагретый коврик для ванной потреблял 360 ватт энергии — примерно столько же, сколько электрическое одеяло или большой телевизор.
• Не занимает места. У вас большой, неуклюжий радиатор? Удалите его и получите ценные квадратные метры, установив этот материал.
• Он универсальный. Если вашей существующей печи или котлу не хватает мощности для обогрева недавно реконструированного или добавленного помещения, с этой задачей может справиться система обогрева пола.
• Это очень, очень удобно. Когда ваши ноги теплые, все ваше тело становится теплым. Вы обнаружите, что читаете и играете в игры со своими детьми на полу в ванной.

Закажите коврик нестандартного размера

Различные компании предлагают электрические системы подогрева пола. Стандартные размеры доступны в домашних центрах и магазинах плитки. Вы также можете заказать нестандартные размеры и формы, отправив подробный чертеж плана ванной комнаты и расположения светильников.

Коврики бывают шириной 12, 24 и 30 дюймов и шагом в пять футов в длину (минимум 10 кв.
