Вытяжка своими руками в квартире: Вентиляция в квартире своими руками: естественная, приточно-вытяжная, схемы

Как сделать вытяжку в частном доме: кухня, ванная, туалет, газовая

Опубликовано: 23.11.2018Обновлено: 23.11.2018

Обустройство своего дома – процесс волнительный и приятный, и здесь важно учесть все детали, особенно когда речь касается спокойного дыхания в новом жилище. Вытяжка в частном доме в конечном счете будет отвечать за общий воздухообмен и даже безопасность самого дома и его жителей, поэтому к такому вопросу стоит подойти вдумчиво и обстоятельно. Что нужно учесть и как правильно провести монтаж? Поговорим в этой статье.

Представьте, Вы заходите в новый, любовно созданный Вами дом, с наслаждением вдыхаете воздух своего жилища, а ощущаете запахи подвала, служебных помещений или недавнего ремонта. Чтобы ощущать только ароматы домашнего уюта, нужно знать, как сделать вытяжку в частном доме.

Вытяжка в частном доме: законы и закономерности

Качество воздуха в доме довольно быстро сказывается на качестве жизни в нем – сон, здоровье и даже настроение жителей напрямую зависят от воздухообмена. Установка вытяжки в частном доме собственными усилиями зачастую делается с нарушениями от недостатка знаний или навыков, поэтому прежде чем заняться ее обустройством, следует разобраться с теорией.

Как правильно установить вытяжку в частном доме?

Прежде всего нужно помнить, что в данном случае речь идет не об одном вытяжном отверстии, а о системе вытяжки. В частном доме необходимо обеспечить вытяжкой три вида комнат:

• нежилые служебные помещения,
• нежилые вспомогательные помещения,
• жилые комнаты.

Вентиляция в деревянном доме в служебных помещениях напрямую связана с пожарной безопасностью. Такая вытяжная вентиляция в частном доме устанавливается в котельной или газовой комнате, над газовой плитой на кухне, а также во все помещения, где есть открытый огонь – например, в каминной комнате. Вытяжка во вспомогательных помещениях, к которым можно отнести подвалы, погреба и санузлы, прежде всего отвечает за нормализацию влажности в этих комнатах и необходима для защиты от образования плесени
. Последняя, в свою очередь, может нанести существенный вред имуществу, а также небезопасна для самого человека. Вытяжная вентиляция в жилых комнатах устраивается, прежде всего, для комфорта жильцов. Ее задача – обеспечить полноценный воздухообмен в доме. При ошибках устройства вытяжки в частном доме своими руками жилые помещения наименее критичны – здесь недостатки можно компенсировать проветриванием.

Вытяжки в частном доме: виды

Вытяжная вентиляция в частном доме может быть двух видов:

• Естественная. Такая вытяжка функционирует за счет правильного расположения вытяжного и приточного клапанов и разницы давлений между ними. При этом вытяжные отверстия расположены выше приточных, и воздухоотводящий канал ведет на чердак или крышу. Разница в высоте и температуре свежего и отработанного воздуха создает тягу и механически запускает вытяжку. Естественные вытяжки можно использовать в жилых помещениях и, например, на кухне, если по техническим причинам нет возможности сделать принудительную вытяжку.
• Принудительная. Такая вытяжная вентиляция в доме запускается за счет электрических осевых вентиляторов, которые “насильно выгоняют” отработанные воздушные массы. Принудительные вытяжки подходят для служебных и вспомогательных помещений, так как работают без сбоев и защищают комнаты от опасности пожара или превышения уровня влажности.

Кроме того, вытяжную вентиляцию в частном доме можно разделить и по другому принципу. В зависимости от того, как устроена система вытяжки, выделяют два вида:

• централизованная,
• децентрализованная.

Первая отличается наличием общих вентиляционных шахт и системой каналов в стенах, которые управляются из единого центра. Централизованная вентиляция закладывается на этапе строительства или капитального ремонта и обязательно оснащается вентиляторами для принудительной циркуляции воздуха, каналы могут располагаться как горизонтально, так и вертикально. Децентрализованную вытяжку можно устроить на любом этапе строительства, при таком варианте каждое из помещений оснащается отдельным вентканалом для вытяжки, которую можно сделать естественной или принудительной – в зависимости от потребностей помещения. Схема расположения каналов в данном случае создается индивидуально под каждую комнату, в зависимости от ее назначения.

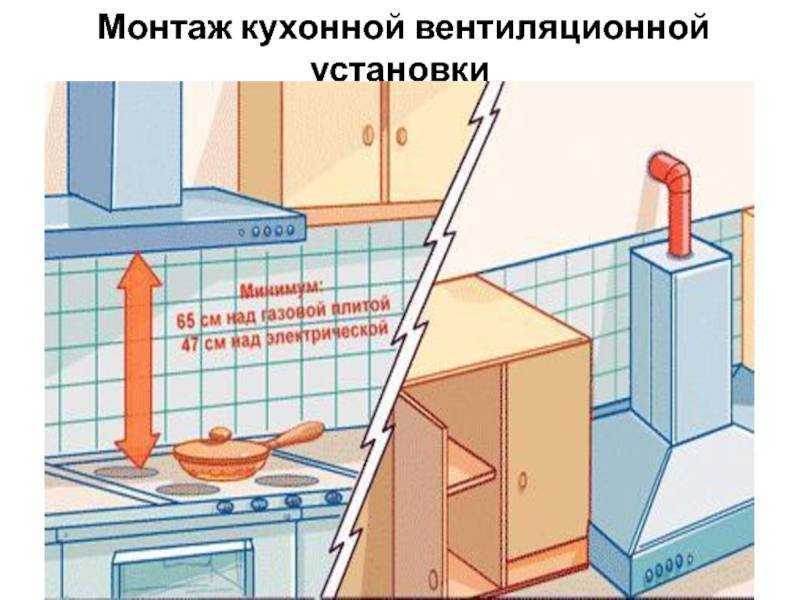

Вытяжка на кухне: задачи и варианты решения

Вытяжка на кухне предназначена для удаления запахов, паров, копоти и углекислого газа, который образуется в процессе готовки. В данном случае многое зависит и от плиты, и от возможностей помещения. Вытяжная вентиляция на кухне в частном доме хорошо работает при наличии вытяжного зонта, который располагается непосредственно над плитой. Кроме того, если на кухне установлен гриль или эта функция предусмотрена у плиты или духового шкафа, вытяжной зонт избавит Вас от лишних проветриваний и угроз возгорания.

Размер зонта стоит подбирать исходя из параметров плиты – зонт должен быть шире минимум на 10 см. Зонт должен располагаться на высоте 0,7–1 м от плиты.

Вентиляция на кухне должна обеспечивать полный воздухообмен минимум раз в сутки, минимум 50 кубометров воздуха. Если Вы хотите сделать кухонную вытяжку в частном доме своими руками, убедитесь, что для работы вытяжного зонта есть отдельная розетка, затем устройте отверстия под крепления, установите дюбели или саморезы и проведите монтаж зонта. Вентиляционная труба от зонта проходит через стену или потолок до общей шахты, рекомендуется использовать гофрированные трубы. Вытяжка для газовой плиты в частном доме может быть соединена с воздуховыводящим каналом котельной или дымоходом камина или оснащена отдельной трубой – не уже 12 см.

Санузел: вытяжка в ванной и туалете

Вентиляция в подобных помещениях главным образом служит для нормализации уровня влажности и защиты от появления плесени и, во вторую очередь, для комфорта жильцов. Обычно воздухоотвод в ванной комнате в частном доме создается за счет устройства отдельных отверстий для вывода воздуха, которые подключаются к общей системе вытяжной вентиляции. Отвод воздуха в санузле должен быть обязательно, ведь при его отсутствии появится грибок, который портит сантехнику и другие находящиеся в помещении вещи, включая отделочные материалы стен и напольные покрытия. В конечном счете их замена обойдется дороже хорошего вытяжного вентилятора. Учитывая назначение помещений, в данном случае вполне можно сделать качественную естественную вентиляцию:

1. Расположить вытяжные отверстия под потолком,
2. Провести канал воздуховода до основной вентиляционной шахты.

Однако если в помещениях на стенах все равно образуется влага, стоит усилить естественную вытяжку мощным вытяжным вентилятором.

Вытяжка в подвале

Подвальные помещения относятся к вспомогательным и, ввиду своего расположения, также склонны к повышенной влажности, а значит и появлению грибков. В подвале такие “соседи” крайне нежелательны, так как могут сказаться не только на всем, что находится в помещении, но и на самочувствии жильцов дома. Также плохая вытяжка способствует появлению затхлых и сырых запахов
в подвале, которые постепенно поднимаются в дом. Как сделать вытяжку в подвале частного дома? Прежде всего стоит ориентироваться на глубину и размеры подвала. При небольшой глубине подвала и скромных размерах можно ограничиться продухами в фундаменте, которые стоит прикрыть защитными решетками. Если подвал глубже 2 метров и широкий, лучше всего позаботиться о полноценной вытяжке. Вытяжная система в подвале частного дома своими руками устраивается следующим образом:

• Необходимо проложить два воздуховода – один для притока воздуха, другой для вывода, при этом отверстие приточного канала должно быть расположено ниже вытяжного.
• Для оптимальной циркуляции воздуха расположить вытяжку нужно в противоположном от притока углу подвала.
• Оба воздуховода должны иметь выход на крышу. Вытяжной канал можно расположить рядом с дымоходом.
• Не забудьте провести теплоизоляцию каналов для предотвращения появления конденсата.

Для более качественной вытяжной вентиляции в подвале частного дома можно оснастить каналы вентилятором для принудительной вытяжки и усилить поток воздуха. Также вытяжные вентиляторы исправят ситуацию, если нет возможности сделать высокие каналы для вывода воздуха и создать естественную тягу. Если Вы создаете общую вытяжную вентиляцию в частном доме своими руками, воздуховоды вытяжки подвала можно вывести в общую вентиляционную шахту.

Вытяжка в канализации: обонятельный комфорт

Если в доме предусмотрена автономная канализация, стоит подумать и об отдельной вентиляции для нее. В данном случае основная задача вытяжной вентиляции – своевременно выводить неприятные запахи
и не допускать их попадания в дом. Самый простой вариант отвода отработанного воздуха в этом случае – разместить дополнительную трубу, аналогичную канализационным, на выводе канализации и вывести под крышу. Таким образом загрязненный воздух будет своевременно удаляться, минуя жилые помещения.

Для эффективной работы вытяжки в канализации нужно обеспечить полную герметичность всех частей канализации, чтобы исключить незапланированные движения воздушного потока.

Вытяжка в газовой: безопасное решение

Еще из школьного курса физики мы все помним – для горения необходим кислород. Именно поэтому вентсистема газовой комнаты наиболее важна: от нее зависит и тепло дома, и безопасность работы котельной. Кроме того, в газовой собираются все продукты горения – угарный газ, дым и другие, и экономия на вытяжке в котельной может обернуться огромным ущербом или даже стоить жизни. Качественная вытяжная вентиляция в частном доме своевременно отводит продукты горения и лишнее тепло, поэтому требований к ее устройству больше, чем к любой другой.

1. Нужен отдельный канал подачи воздуха в печь для равномерного горения. Для закрытой камеры котла подойдет коаксиальный канал, для открытой – обычная венттруба.
2. Вытяжная система котельной должна быть герметичной, чтобы избежать утечек угарного газа.
3. Сам канал отвода воздуха должен быть оснащен вентилятором с обратным клапаном – так обеспечивается принудительный отток воздуха и предотвращается возврат угарного газа в комнату.
4. Один дымоход не должен обслуживать больше двух установок, например котлов. Поэтому если есть несколько колонок, стоит продумать отдельную вытяжку под газовый котел.
5. Швы дымоходов также должны быть герметичными, особенно в той части, которая прилегает к жилым помещениям, что особенно важно в многоэтажных домах. При этом герметик должен быть огнеупорным, а в местах выхода труб наружу стоит установить огнестойкие прокладки.
6. Трубы также должны быть огнеупорными, поэтому для дымоходов чаще всего используют металлические, из нержавейки, или асбестовые трубы. Верхнюю часть над чердачным пространством можно устроить керамическими материалами или кирпичной кладкой.
7. Диаметр вытяжки в котельной должен быть не менее 15 см.

Кроме того, в помещении котельной должны быть предусмотрены окна или другие приточные каналы для постоянного проветривания – это способствует нормальной циркуляции воздуха и обеспечивает комфортное нахождение в газовой. Для большей безопасности можно установить датчики температуры и угарного газа в котельной и отслеживать их показатели.

Вытяжка в газовой в частном доме: пошаговая инструкция

Если Вы делаете вытяжную вентиляцию в доме самостоятельно, то при работе в котельной можно придерживаться следующего порядка действий:

1. Выбрать место возле котла или колонки для вытяжки;
2. Просверлить перфоратором отверстие в стене;
3. Обернуть трубу воздуховода огнестойким материалом и вставить в отверстие;
4. Установить в вытяжной канал вентилятор для принудительного хода воздуха;
5. Соединить воздуховод с отверстием на крыше.

Вытяжка через стену: простое решение для жилых комнат

В жилой комнате вполне можно обойтись таким простым решением, как вентиляция сквозь стену. Подробно ее устройство мы уже описывали в другой статье
, поэтому сейчас коротко осветим плюсы этого метода. Грубо говоря, вентиляция сквозь стену
– наиболее короткий путь для поступления воздуха и его же отвода, такая вентиляция фактически дублирует оконные проемы, но при этом не допускает утечек тепла, попадания уличного холода и шума. При устройстве вытяжки на улицу обязательно нужно предусмотреть утепление вентканала. Чем лучше утеплить? Идеально подходят тепло- и шумопоглощающие материалы, такие как поролон и вспененные синтетические трубы. Вентиляция через стену в коттедже естественным образом хорошо работает только при наличии нормального притока. Идеальным решением в такой ситуации может стать функциональная модель приточной вентиляции, такой как бризер
– он обеспечит постоянный приток свежего воздуха в помещение без шума, пыли и холода с улицы и будет стимулировать работу естественной вытяжки.

Вне зависимости от типа помещения и вида вытяжной вентиляции в своем доме, который Вы выберете, стоит уделить ей очень пристальное внимание, так как во многом от микроклимата зависит, станет ли дом уютным семейным гнездом или превратится в постоянный источник проблем.

Безопасного Вам воздуха и успеха в достижении целей!

Как сделать вытяжку в частном доме своими руками, выход через стену

Автор Admin На чтение 13 мин. Просмотров 4.8k. Опубликовано 03.08.2018

Люди старшего поколения зачастую говорят о том, что наше жильё становится всё больше и больше похоже на аквариумы, причём эта тенденция постоянно прогрессирует. Мы меняем деревянные окна на пластиковые комплекты, а деревянные входные двери на металлические полотна с плотным прилеганием, но такой прогресс имеет как положительную, так и отрицательную стороны.

Стремление к такой замене вполне понятно – дом становится более тёплым, так как пластик и двойной металл не пропускают воздушные потоки с улицы, к тому же это отличная звукоизоляция, что немаловажно в век стремительного технического роста. Вполне естественно, что в такой ситуации (после всех изменений в жилье) возникает вопрос, как своими руками сделать вытяжку в частном доме и, конечно же, большинство домовладельцев хотят устроить выход через стену – это удобнее и дешевле, нежели через потолок.

Самая незамысловатая вытяжка, сделанная через стену

Содержание

1. Какие бывают вытяжки
2. В котельных и полуподвалах
3. Схемы стеновой вентиляции
4. Расчёт мощности кухонной вытяжки
5. Монтажные работы в разных помещениях
6. Монтажные работы на кухне
7. Вытяжная вентиляция в ванной и туалете
8. Заключение

Какие бывают вытяжки

Механический приточно-вытяжной клапан

В данном случае речь идёт именно о вытяжке, так как вентиляция может быть не только вытяжной, но и приточной. Тем не менее, будет затронута и одна, и другая:

• Естественная вентиляция. Возможность естественной вентиляции есть в каждом доме или квартире – это открытые окна и двери. А в старом фонде с деревянными рамами, это щели у форточек и створок и плохое прилегание дверных полотен к коробкам.
• В стену может быть вставлена двухсторонняя решётка с жалюзи, которые можно регулировать по желанию, делая зазор больше или меньше. Такие факторы позволяет воздуху двигаться произвольно, в соответствии с разницей температур, давления или ветра. Но это и есть главным недостатком естественной циркуляции – она полностью зависит от атмосферных явлений.
• Кроме того, в стену может быть вставлен механический приточно-вытяжной клапан или двухсторонняя решётка с вентилятором, который действует, как насос, перекачивающий воздух в одном или в двух направлениях.
• Основным преимуществом естественных вытяжек можно назвать возможность установки таких клапанов в любом помещении дома, стена которого граничит с улицей. Поскольку речь идёт о частном доме, то такие устройства редко закладываются в проект – их делают во время эксплуатации жилья, по потребности.
• Поскольку каналы для естественной вентиляции малоэффективны, то их оснащают вытяжными вентиляторами. В частных домах такие устройства монтируются в ванных комнатах и на кухнях, в домашних мастерских и кладовках. В большинстве случаев этого оказывается достаточно, чтобы очистить воздух от неприятных запахов и испарений.

Для того чтобы правильно рассчитать мощность вытяжки, придётся учесть несколько факторов и в первую очередь, это объём (не площадь) помещения, так как при одной и той же квадратуре помещения разница в количестве содержащегося там воздуха может сильно отличаться. Например, кухня 2,5×3 м с высотой потолков 2,5 м вмещает 2,5*3*2,5=18,75 м3, но если поднять потолки всего на полметра, то получится 2,5*3*3=22,5 м3 воздуха. Как видите, разница существенная и если в первом случае хватит отверстия ø 100 мм, то для второго варианта желательно использовать канал на 150 мм. Но если, к примеру, кухня имеет 30 м3, то лучше сделать два отверстия по 100 мм, нежели одно ø 200 мм – эффективность такого подхода проверена на практике, тем более что можно задействовать либо один, либо два агрегата одновременно.

Также следует учитывать физические свойства воздушных потоков – тёплые всегда поднимаются кверху, увлекая за собой пар вместе с неприятными запахами.

По этой причине вытяжные устройства всегда монтируются под потолком, даже в том случае, если там (в канале) стоит вентилятор. Кроме того, некоторые современные системы имеют дополнительное оборудование для двигателя, которое реагирует на уровень влажности в помещении и при достижении необходимого показателя они попросту отключают подачу питания, а при повышении влажности включают её заново. Но в виду большой стоимости такого оборудования оно не пользуется популярностью в жилом секторе – гораздо удобнее и выгоднее использовать приточные сплит-системы.

В котельных и полуподвалах

Вентиляционная система в котельной частного дома

На верхнем изображении вы видите схему вентиляционной системы в котельной частного дома – она приточно-вытяжная, так как если просто откачивать воздух, но при этом не давать возможности притока с улицы, то это будет препятствовать горению у дизельных, газовых и твердотопливных котлов. Отдушина в стене, как правило, здесь удобнее всего оснастить вентилятором, запуск которого можно производить при помощи теплового реле. То есть не нужно приобретать дорогостоящее и к тому же редкое оборудование автоматического контроля – прерыватель пуска через теплореле легко сконструировать и установить своими руками. Но, как бы там ни было, помимо принудительной стеновой вытяжки в котельной обязательно должна быть открывающаяся форточка или фрамуга.

При строительстве дома с цокольным этажом там заранее предусматриваются, как минимум, две продухи, которые делаются в стене под потолком – это собственно и есть стационарные стеновые вытяжные устройства для естественной циркуляции. При необходимости в таких помещениях в продухи устанавливают электровентиляторы, а всю проводку пакуют в линейные или гофрированные кабель-каналы – это очень удобно и эстетично. Такой же метод можно применять для кухонь или ванных комнат, если проводка не была проложена при строительстве или ремонте объектов.

Схемы стеновой вентиляции

Вытяжной клапан с вентилятором (вверху слева) для стеновой вентиляции

По сути, есть три способа устройства для вытяжной вентиляции:

1. С естественной тягой (за счёт перепада температуры и давления).
2. С принудительным оттоком при помощи крыльчатки вентилятора (самый популярный).
3. Комбинированный вариант – вытяжка может работать в двух режимах.

Для частных домов можно использовать любой из вышеперечисленных способов, так как в данном случае какая-либо регламентация отсутствует (разве что для помещений, где установлен газовый котёл – СНиП 2.04.05, II-35). В любой другой комнате типа кухни, ванны, туалета или цокольного этажа можно смонтировать вентиляционный канал по своему усмотрению, то есть, либо везде одинаковый, либо в каждом месте по потребности. Кроме того, если, к примеру, площадь кухни большая, и вы хотите установить варочную (газовую или электрическую) плиту у противоположной от улицы стены, то такое тоже возможно. Для этого под потолком прокладывают 100-миллиметровую ПВХ трубу (их обычно используют для канализации), выводят через несущую стену и подключают к вытяжке, которая находится над плитой. Безусловно, труба не остаётся на виду – её закрывают гипсокартонным коробом, в который иногда врезают встраиваемые светильники, так что короб выглядит, как дополнительный архитектурный элемент для улучшения дизайна интерьера.

Расчёт мощности кухонной вытяжки

Можно также приблизительно рассчитать мощность устанавливаемой вытяжки, используя простую формулу и поправочный коэффициент воздухообмена. Если помните, мы уже говорили об этом выше, поэтому возьмём для условных расчётов те же размеры кухни с разной высотой потолков: 2,5*3*2,5=18,75 м3 и 2,5*3*3=22,5 м3. При этом за основу будем брать нормы СЭС, которые соответствуют 12-15 (кратность воздухообмена) и поправочный коэффициент 1,3.

Первый вариант: 18,75*12*1,3=292,5 м3/час

Второй вариант: 22,5*12*1,3=351 м3/час

[youtube]https://www.youtube.com/watch?v=1e4mlpTJhp8[/youtube]

Видео: Принципы расчёта мощности кухонной вытяжки

Заметьте, что нормы подразумевают наиболее высокую скорость вытяжки, которая необходима при интенсивном приготовлении пищи, то есть, при максимальном выделении дыма в помещение – это может быть жарка или пригорание продуктов. Для других помещений тоже существует кратность воздухообмена, устанавливаемая СЭС, например, для ванной комнаты, это 17-20, а для туалета 6-8. Есть другие, более сложные способы расчётов, но гораздо проще использовать именно этот, а интенсивность воздухообмена того или иного агрегата всегда написана в паспорте.

[alert]Примечание. Не следует забывать, что крутые изгибы снижают мощность. Если отвод от вытяжного зонта в стену слишком крут, его следует выпрямить или сделать плавным.[/alert]

Монтажные работы в разных помещениях

Монтаж вытяжных вентиляционных систем, проходящих через стену, имеет один и тот же принцип, но на самом деле выглядит по-разному в техническом отношении. Например, работы на кухне кардинально отличаются (с технической стороны) от таких же работ в ванной или в туалете.

Монтажные работы на кухне

120-миллиметровое отверстие для кухонной вытяжки

Теперь давайте разберёмся, как сделать кухонную вытяжку в частном доме своими руками, используя выход через стену, впрочем, как это и делается в большинстве случаев. Начнём с диаметра. К рабочему зонту лучше всего подсоединять 100-миллиметровый металлический гофр, но не поливинилхлоридные трубы, которые жёсткие и сделать плавный переход с вертикали на горизонталь слишком затруднительно. Кроме того, сделать выходное отверстие точно напротив патрубка зонта не всегда возможно и на это могут быть разные причины – нежелание нарушать архитектуру фасада, проходящая по стене труба или любые другие препятствия.

Фланец для крепления гофра

Но отверстие в стене следует делать корончатой фрезой (победитовой или алмазной) ø 120 мм – сейчас объясню для чего нужно такое расхождение в диаметре. Сам гофр надевают на фланец, который перед этим прикручивают над отверстием, сделанным в стене, и металлический шланг даже своим краем не заходит внутрь. Но после сверления, из чего бы ни была сделана стена, она будет сыпаться – не сильно, но вполне достаточно для того, чтобы эта пыль при ветре могла попасть в помещение кухни и это сразу следует предотвратить. Поэтому, туда вставляют поливинилхлоридную обсадную трубу с внутренним ø 100 мм и наружным ø 110 мм – она входит туда свободно, но если есть раструб, то последние сантиметры приходится добивать молотком через доску, чтобы не разломать ПВХ.

Отверстие в стене не всегда бывает напротив патрубка зонта

Прежде чем устанавливать гофр на вытяжку, необходимо вычислить его длину, а для этого придётся определить высоту зонта над газовой или электрической плитой. Если говорить в общем, то это примерно 70-75 см, хотя этот параметр следует определить самостоятельно, а отталкиваться следует от удобства работы хозяйки у варочной плиты, лично я, когда делаю подобные установки, учитываю именно это. У нас примерно 50-70% женщин, да и мужчин тоже (или лучше будем говорить семей), занимаются домашним консервированием фруктов и овощей.

Для того чтобы законсервировать за один заход 4-ре трёхлитровые бутыли понадобится большая кастрюля на 40 л (четырёхведёрная), а теперь прикинем размеры. Высота кастрюли – 35 см, высота стандартной бутыли – 24 см, итого, 35+24=59 см. Но для того чтобы вытащить банку из кастрюли рукой, нужно ещё, как минимум, 10 см расстояния (о щипцовом захвате здесь и речи быть не может), следовательно, 59+10=69 см и это впритык. Именно поэтому я и утверждаю, что расстояние между варочной плитой и зонтом должно быть не менее 70-75 см.

Крепление вытяжного зонта к стене

Крепление вытяжного зонта может осуществляться двумя способами – либо к стене, либо он может быть вмонтирован в навесной шкаф кухонного гарнитура, даже если отвод воздуха осуществляется через крышу. Но здесь есть ещё один нюанс: если монтаж вытяжки предусмотрен в одном из шкафов кухонного гарнитура, то её подключение осуществляется внутри этих шкафов, а ≈220V подводится к общей клемме верхней части кухонного гарнитура и оттуда подключается освещение над столами и, возможно, дополнительные розетки. Такой монтаж удобен тем, что абсолютно все проводки, выключатели и розетки получаются скрытыми.

Но есть варианты, когда зонт вставляется в шкаф, но в верхней части гарнитура не предусмотрены встроенные светильники, следовательно, здесь потребуется автономный монтаж розетки. В случае если розетка будет спрятана в шкафу, устанавливать её очень удобно – сама розетка накладного типа прикручивается к стенке или потолку шкафа и подключается от провода ≈220V выходящего со стены либо спускающегося с потолка. Но если навесных шкафов нет вообще, тогда приходится корончатой фрезой делать отверстие для подрозетника, и опять-таки подводить к нему провод ≈220V выходящего со стены либо спускающегося с потолка. Но здесь лучше всего расположить розетку над зонтом, чтобы была возможность маскировки не только розетки, но и сетевого шнура с вилкой.

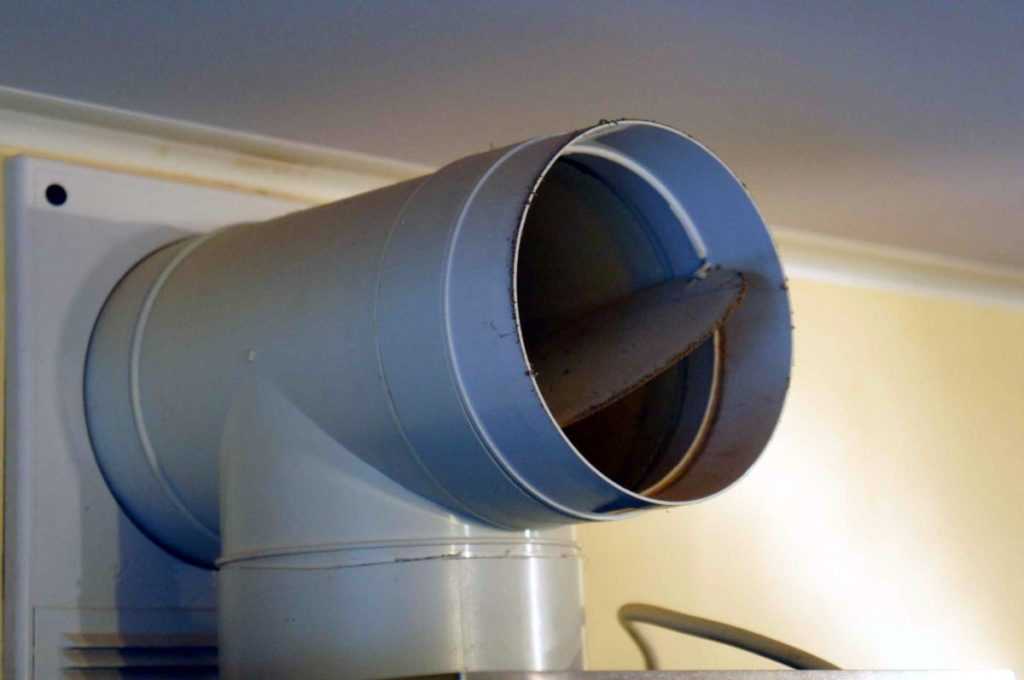

Обратный клапан на вентиляционной решётке

Теперь перейдём к наружной стороне отверстия. Между трубой и стенкой останется маленький зазор, который лучше всего задуть монтажной пеной, хотя при желании можно заштукатурить, чтобы придать жёсткость каналу. В любом случае труба не должна выступать за пределы стены, но если такое произошло, то её легко обрезать полотном от ножовки по металлу. Только лучше использовать не стальное (оно сразу лопнет от изгиба, а прессованное – оно чуть дороже, но служат примерно в два раза дольше).

Что касается вентиляционной решётке со стороны улицы, то она может быть прямоугольной, квадратной, круглой, овальной, но лучше всего, если она имеет обратный клапан, как это показано на верхней фотографии. Это нерегулируемые подвижные жалюзи, которые в состоянии покоя опущены и закрывают решётку, следовательно, внутрь не сможет проникнуть снег или дождь, которые задует ветром. Но при запуске вытяжного вентилятора жалюзи приподнимаются, освобождая проход для воздушного потока.

[youtube]https://www.youtube.com/watch?v=kPFA9RAhYAU[/youtube]

Видео: Мастер-класс по монтажу вытяжки на кухне

Вытяжная вентиляция в ванной и туалете

Сверление отверстия и вставка обсадной трубы

По сути, установка вытяжной вентиляции в ванной или в туалете очень похожа на такую же работу в кухне, но это касается только устройства самого отверстия сквозь стену и, пожалуй, подводки питания ≈220V. Как я уже говорил, диаметр отверстия зависит от объёма помещения, а мощность вентилятора можно вычислить способом, о котором написано выше. Допустим, вы будете делать вставку из сотой трубы, но отверстие в стене опять-таки придётся делать ø 120 мм, то есть, обсадная труба будет с зазором от стены, который позднее задувают монтажной пеной.

Установка вентилятора в стену

Подключение электрического вентилятора можно осуществить несколькими способами и один из них предусмотрен производителем, это выносной выключатель в виде свисающего шнурка, именуемого в просторечье «лентяйкой». Ещё один способ, это подключение пуска вентилятора к выключателю – включаешь в ванной или туалете свет, и запускается вентилятор. И, наконец, третий способ, который зачастую комбинируют с освещением – в дверь устанавливают микровыключатель, и при её открытии цепь замыкается, но здесь есть одно неудобство – при закрытии цепь опять размыкается и вентилятор отключается вместе с освещением, так что я считаю, что это ни к чему, хотя некоторые всё-таки устанавливают.

Заключение

Теперь вы уже знаете, как сделать вытяжку в частном доме своими руками. В техническом отношении вопрос не так-то уж и сложен, тем более, если предусматривается выход через стену. Самое основное, чтобы был перфоратор, рулетка и уровень, а также хороший глазомер. И ещё. Если вы не дружите с электричеством, то попросите кого-либо о помощи в подключении агрегата, чтобы случайно не сжечь двигатель.

Как сделать нестандартную вытяжку за 20 долларов

Домашние проекты

Декорирование

Как сделать

Дабни Фрейк

опубликовано 20 января 2015 г. пост, вот нестандартная крышка вытяжки, которую читательница Эрика изготовила для своей кухни, в основном сделанной своими руками. Она взяла базовую функцию уровня строителя и заставила ее работать на себя. Ознакомьтесь с пошаговым процессом, чтобы сделать его самостоятельно…

Что вам нужно

Для получения дополнительной информации следуйте

Материалы Список поставок:

• (1) 2’x4’ луанская фанера
• (1) 1″ x 2″ — просто небольшой кусок, разрезанный пополам по длине, чтобы получились квадратные куски доски.
• (2) 2 1/2″ x 4″ x 6 футов доски из осины, разрезанные пополам по длине, чтобы получились доски размером 4 1/2″ x 1 3/4″ x 6 футов.
• Клей для дерева
• Штифтовые гвозди 1/2″
• 3/4″ штифтовые гвозди
• (2) 2-дюймовые винты
• Краска (того же цвета, что и ваши шкафы)

Список вырезов

• (4) 7-дюймовые куски осины для отделки боковых сторон коробки
• (2) 9″ 1″x1″ кусочки лома для углов.
• (1) Луанан 30″ x 9″ для передней части коробки
• (2) Луанан 9″ x 7″ для сторон коробки
• (3) 30-дюймовые куски осины. 2 предназначены для передней отделки, а 1 используется в качестве планки для крепления крышки к шкафам.
• (6) 5 1/2″ кусков осины для отделки стенок коробки
• (5) кусочки луанана размером 5″ x 5 1/2″ для планок передней части коробки (необязательно)
• (4) 1 1/2″ x 5 1/2″ кусочки луанана для планок по бокам коробки (необязательно)

• Отвертка
• Молоток
• Кисть

Инструкции

1. Сначала измерьте существующую вытяжку. Для этого проекта крышка должна была иметь размеры 30 дюймов в ширину, 7 дюймов в глубину и 9 дюймов в высоту.

SavePin It

Больше изображений

2. Сначала соберите боковые и переднюю части с отделкой. Склейте части вместе, затем используйте 1/2-дюймовые гвозди, чтобы скрепить их (просто закрепите и подпилите их, если они пройдут). Вам нужно всего несколько – они просто будут держаться, пока клей не высохнет. Убедитесь, что вы покрыли всю поверхность доски клеем.

SavePin It

See More Images

3. Используя гвозди диаметром 3/4″, прикрепите 2 уголка к передней и боковым сторонам коробки, чтобы закрыть края видимого луанана.

SavePin It

Больше изображений

4. Прикрепите боковые стороны к угловым элементам, также используя гвозди.

Дополнительно: если вы хотите добавить планки к передней части крышки капота, разделите переднюю часть на секции (в зависимости от того, сколько планок вы хотите). Как только вы определитесь с размерами и размещением, приклейте на место. Используйте кусок дерева между ними, чтобы сделать ваши пространства однородными.

SavePin It

Просмотреть больше изображений

5. Затем с помощью уровня прикрепите 30-дюймовую планку к шкафу над вашей плитой. Используйте немного столярного клея и 2-дюймовые гвозди, чтобы прикрепить.

SavePin It

Больше изображений

6. Вкрутите коробку в планку, прикрепленную к шкафу над вытяжкой.

СохранитьPin It

Больше изображений

7. Рисуй!

У вас есть отличный проект «сделай сам» или мастер-класс, которым вы хотите поделиться с другими? Дайте нам знать! Нам нравится проверять, что вы делаете в эти дни, и учиться у наших читателей. Когда вы будете готовы, нажмите здесь, чтобы отправить свой проект и фотографии.

Креативные способы замаскировать вентиляционное отверстие вытяжки — Семейный мастер на все руки

Планируете ли вы полностью перестроить кухню или немного привести ее в порядок, существует множество способов скрыть вентиляционное отверстие вытяжки.

Подумайте о своем общем плане кухни и поработайте над вентиляционной решеткой, которая соответствует вашему стилю. Вот несколько вариантов для вдохновения.

Каждый редакционный продукт выбирается независимо, хотя мы можем получить компенсацию или партнерскую комиссию, если вы купите что-то по нашим ссылкам. Рейтинги и цены точны, а товары есть в наличии на момент публикации.

1 / 9

Courtesy Savanna Brooke

Нестандартная вытяжка

Соберите нестандартную тумбу, чтобы скрыть свою уродливую вытяжку. Рабочее слово здесь custom. Это потому, что размер шкафа зависит от размера вентиляционного отверстия вытяжки и свободного места над ним.

2 / 9

Предоставлено Two Seventy Four

Refresh Range Краска крышки капота

У вас ограниченный бюджет, но вы все еще хотите, чтобы ваша старая вытяжка выглядела по-новому? Несколько слоев термостойкой аэрозольной краски для бытовой техники — это простой и доступный способ придать вашему вентиляционному отверстию вытяжки новый вид за меньшие деньги. Проверьте отдел с краской в ​​любом хозяйственном магазине или домашнем центре, чтобы подобрать нужный цвет.

3 / 9

CSD Дмитрий Тихоненко/Shutterstock

Крышка вытяжки из листового металла

Если вы хорошо разбираетесь в работе с металлом, закройте старую вытяжку листами оцинкованного металла — тем же материалом, который используется для установки отливов вдоль дымохода. В вашем домашнем центре будут листы или рулоны металла, а также специальные ножницы по металлу для резки. (Если вам нужна помощь, ознакомьтесь с этими советами по резке листового металла.) Если вы ищете что-то более антикварное, подумайте о покупке нестандартной металлической отделки, соответствующей вашему стилю.

4 / 9

Семейный мастер на все руки

Крышка вытяжки Глубокая очистка

Возможно, очистка вентиляционного отверстия вытяжки — это та процедура, которая необходима, чтобы вернуть ее к жизни. Хорошая глубокая чистка стоит почти ничего и не займет больше часа или около того.

5 / 9

Courtesy Shanty 2 Chic

Декоративная коробка для крышки вытяжки

Соберите индивидуальную декоративную коробку, чтобы накрыть свою старую вытяжку. Реорганизуйте свою кухню, чтобы вам не требовалось дополнительное пространство в виде верхнего шкафа, а затем покройте переднюю и боковые стороны деревом, которое можно окрасить или покрасить, как показано здесь. У вас по-прежнему будет доступ к элементам управления вентиляционными отверстиями. А передний выступ служит местом для небольших развлечений или функциональных предметов.

6 / 9

Courtesy Happy Housie

Чехол на вытяжку Corbel

Если сам по себе чехол на вытяжку просто скучен, заявите о себе с помощью стильного чехла. Если вы начинающий столяр, но хотите украсить свою вытяжку, добавьте выступы. Это старое французское слово просто означает приспособление, выходящее из стены для поддержки конструкции над ней. В этом случае выступы служат строго декоративным акцентом, поскольку крышка капота уже установлена ​​на место. Вы можете купить готовые кронштейны или изготовить их вручную, установить собственную конструкцию и установить их под крышкой вытяжки.

7 / 9

Courtesy Build, Sew, Reap

Искусственная отделка Крышка вытяжки

Еще один способ показать свою любовь к вашей уродливой вытяжке с ограниченным бюджетом — замаскировать ее контактной бумагой, предназначенной для бытовой техники. Обновление кухни выходного дня можно применить к любому кухонному прибору.

8 / 9

через chrislovesjulia.com

Плитка Крышка вытяжки

Плитка на полу, облицовка стен ванных комнат, плитка на фартуках — плитка может быть добавлена ​​практически ко всему, включая неприглядную вытяжку. Вы можете установить несколько акцентных плиток или покрыть всю поверхность, чтобы она гармонировала с плиточной стеной.
