Если вы уже определились с выбором строительного материала, и им стал пеноблок, то теперь, самое время, приступать к созданию проекта и переходить к практике. Сказать честно, многие люди не смогут самостоятельно подготовить всю необходимую атрибутику, большинство не сможет даже правильно подсчитать количество материалов.
Чтобы быть подготовленными к рабочему процессу, вам не потребуется много времени, достаточно изучить нашу статью.
Чаще всего пенобетон используется для одноэтажных сооружений
Содержание
- 1 Определяемся с проектом
- 2 Подсчет расходников
- 2.1 Работы по фундаменту
- 2.2 Расчет пеноблочных изделий для дома
- 3 Вывод
Определяемся с проектом
Прежде всего, чтобы понять, чего вы хотите от своего будущего дома, необходимо сделать наброски на бумаге. Это нельзя будет назвать профессиональным проектом, но для экономии средств на дорогостоящих дизайнеров-архитекторов – вполне сойдет.
В любом случае, все, что вы сделаете своими руками, это будет только ваша заслуга.

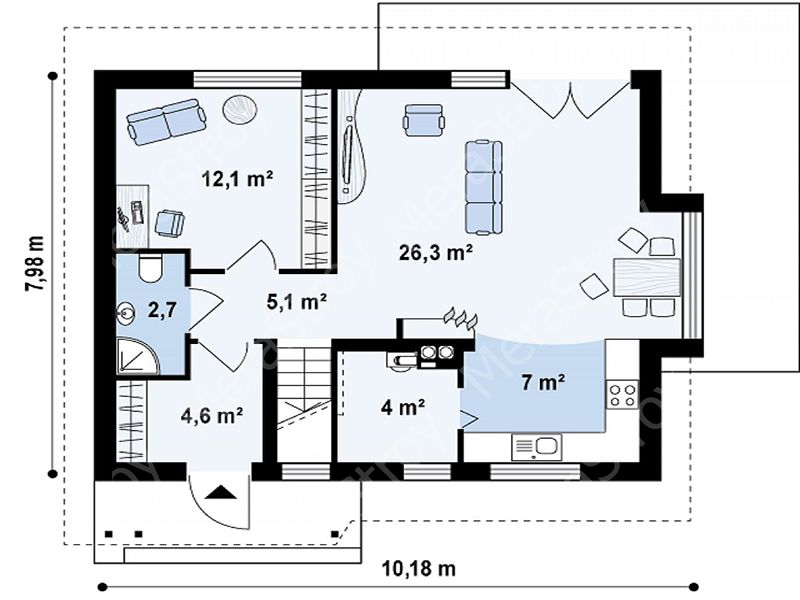

- Первоначально вырисовываются внешние стены. Проще всего сделать квадратный дом, это облегчает и подсчет строительных материалов, и распределение нагрузки на фундамент. В нашем случае за пример возьмем одноэтажный дом 8 на 8 из пеноблока с мансардным помещением.

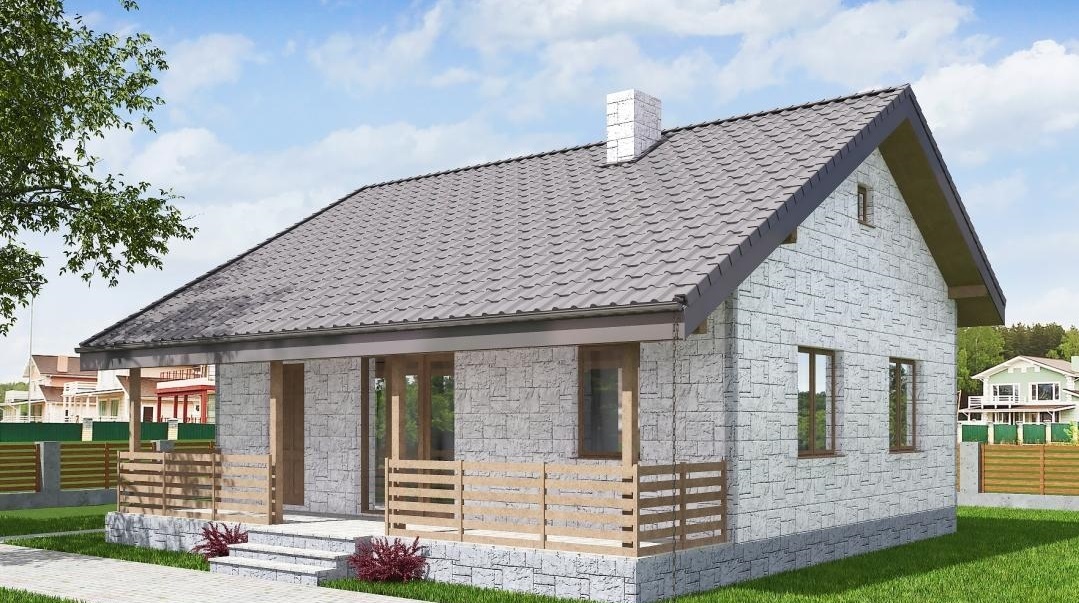

Аккуратный дом из пенобетона с мансардной крышей – наш вариант
- Чтобы определиться с видом фундамента, требуется произвести анализ грунта и найти глубину промерзания земли. От этого зависит сумма расходов на основание, собственно, чем выше эта отметка, тем меньше потребуется материалов для фундамента. Оптимальным вариантом для проблемного участка считается столбчатый вид основания, либо свайный, тут уже зависит от денежных возможностей.
Примечание! Не забывайте про внутренние межкомнатные перегородки, под которые также потребуются опоры.
Для внутренних перегородок можно использовать блоки меньшего размера, к примеру, 200х200х400 мм
- На проекте следует указать все коммуникации, которые имеются на участке.
Чтобы избежать лишних затрат, постарайтесь расположить ванную комнату и санузел как можно ближе к скважине, если таковая имеется. Газовое оборудование также практичнее будет разместить где-нибудь в углу, чтобы развязка труб не мешала проходу или расположению какого-либо предмета интерьера.
Чтобы избежать лишних затрат, постарайтесь расположить ванную комнату и санузел как можно ближе к скважине, если таковая имеется. Газовое оборудование также практичнее будет разместить где-нибудь в углу, чтобы развязка труб не мешала проходу или расположению какого-либо предмета интерьера.Если вы считаете, что 64 квадратных метров вам будет мало, то можете составить план дома 8 на 9 из пеноблоков – 72 м2, это практически как квартира в многоэтажном доме. Только не забывайте, что если 1 м2 не сильно отяжелит карман, то 8 м2 это уже существенная сумма.
Да и не желательно растягивать строение по небольшому участку, уж лучше сделать двухэтажный дом 8х8 из пеноблоков, чем на 5 сотках расположить строение с габаритами 12 на 12 метров.
Подсчет расходников
Работы по фундаменту
В данном разделе определимся с количеством строительных материалов, которые потребуется для возведения дома:
- Для столбчатого фундамента необходимо приобрести цемент, песок, щебень и арматурные прутья, а также материалы для опалубки: доски или фанеру.
Заливные столбы необходимо покрыть битумом, чтобы снизить негативное воздействие влажности на цемент
За основу возьмем квадратную скважину глубиной 1500 мм и сторонами по 300 мм, в результате объем ее будет равен 0,135 м3. Таких столбов под наш квадратный дом потребуется, по крайней мере, 25 штук, в зависимости от того, насколько будет большим мансардное помещение. Следует перемножить количество опор на объем одной скважины, в результате чего мы получим чуть больше 3 м3 – общий объем всех свай.
Все мы прекрасно знаем, что в 1 м3 практически 1000 литров, исходя из этого, вы уже знаете, сколько потребуется приготовить цементного раствора, только не забывайте о армокаркасе. Если его устанавливать до заливки цемента в скважину, то объем раствора, который потребуется для возведения столбов, немного сократиться.
В итоге у вас должно получиться, что-то подобное
- Также потребуются инструменты: бетономешалка, шуруповерт, молоток, строительный уровень, шпатель, дрель. Все это можно взять в аренду строительном магазине, только прежде рассчитайте так, чтобы не пришлось платить двойную цену за простой.
- Для дома потребуется пеноблок и раствор для укладки. Так как у нас планируется дом из пеноблоков 8х8, то есть – квадратный, то сосчитать количество блоков будет легче.
Все это можно взять в аренду строительном магазине, только прежде рассчитайте так, чтобы не пришлось платить двойную цену за простой.К сведению! Мы не берем в расчет остальные материалы: кровля, оконные и дверные рамы, отделочные материалы, это вам придется рассчитывать исходя из полученного результата.
Статьи по теме:
- Какой фундамент нужен для дома из пеноблоков
- Проект дома 7 на 7 (двухэтажный)
- Двухэтажный дом из пеноблоков
Расчет пеноблочных изделий для дома
За основу возьмем пенобетонные изделия размером 200х300х600 мм (цена на них вполне демократичная), которые идеально подходят для возведения небольших строений.
Чтобы рассчитать количество пеноблоков, необходимо определиться с двумя параметрами:
- Высчитать объем 1 изделия = 0,036 м3 (путем умножения всех сторон).
- Узнать примерный объем в кубических метрах нашего дома из пеноблоков 8 на 8, для этого определяемся с высотой. Пускай первый этаж будет 2,7 метров, а мансардная часть займет 2 метра.
Сперва рассчитаем для первого этажа – 8 + 8 + 8 + 8 = 32 погонных метра, теперь умножаем результат на высоту (2,7) и получаем 86,4 м2. Осталось умножить квадратные метры на толщину стен (у нас она 300 мм – 0,3 м3) и в итоге мы имеем 26 м3 на весь этаж.
Когда имеется оба значения, можно выяснить, сколько нам потребуется штук пеноблоков – 26 м3 / 0,036 м3 = 720 блоков с небольшой погрешностью. Осталось добавить объем мансардной части и получить необходимое количество материалов.
Примечание! Двухэтажное строение рассчитывается аналогичным способом, только лучше сперва выяснить поэтажное количество, после сложить все показатели. Если хотите сэкономить, отнимите от полученных результатов площадь оконных и дверных проемов.
Вывод
Вот такая нехитрая инструкция в итоге получилось.
Вам осталось только приобрести материалы и начать строительство дома немедля. Только будьте внимательны, дом 8 на 9 из пеноблоков потребует не только больше пенобетонных изделий, но и опорных столбов фундамента.
На фото последствия экономии на этапе возведения фундамента
