Фото дома сип панели: Проект дома СИП панелей (SIP панели) — цены под ключ, планировки
| ПРОИЗВОДСТВО | Эконом Комплект дома | Под ключ Строительство |
| Производство комплекта дома на заводе ЭкоЕвроДом® | Изготовление комплекта дома на высокотехнологичном оборудовании европейского уровня. Раскрой и маркировка каждой детали на производстве согласно проекту. | |
| OSB-3 | Kalevala (Карелия) Класс экологичности по международным стандартам Е0,5 | |
| Утеплитель — фасадный самозатухающий ПСБ-С25 Ф (ППС-16 Ф по новому ГОСТу) | Плотность 16-17 кг/м3 | |
| Пиломатериал | Высококачественный пиломатериал хвойных пород, строганный (ГОСТ 18288-87), камерной сушки по европейским технологиям, обработан биозащитой NEOMID 430 ЕСО путем окунания в профессиональную ванну в заводских условиях (перед доставкой) для усиленной защиты древесины | |
| Крепежные элементы, комплектующие | Оцинкованные конструкционные саморезы, шурупы, гвозди, профессиональная монтажная полиуретановая пена с максимальным вторичным расширением | |
| Сроки производства комплекта дома | 5 дней | |
| ПРОЕКТНЫЕ РАБОТЫ | Эконом | Под ключ |
| Архитектурный проект | Типовой | Индивидуальный |
| Чертежи по сборке домокомплекта | ✔ | ✔ |
| 3D-визуализация наружной и внутренней части дома | ✔ | ✔ |
| ФУНДАМЕНТ | Эконом | Под ключ |
| Механическое ввинчивание винтовых свай «под ключ» спецтехникой повышенной проходимости | ✖ | ✔ |
| Доставка материалов и спецтехники на участок | ✖ | ✔ |
| ОБВЯЗКА ФУНДАМЕНТА | Эконом | Под ключ |
| Брус обвязки фундамента под перекрытия 1-го этажа | 200х200 мм | 200х200 мм |
| Брус конструкционный, клееный, повышенной прочности, камерной сушки, строганный, антисептированный, обработан биозащитой NEOMID 430 ЕСО путем погружения в профессиональную ванну в заводских условиях | ||
| НУЛЕВОЕ ПЕРЕКРЫТИЕ | Эконом | Под ключ |
Перекрытие пола 1-го этажа из СИП панелей ЭкоЕвроДом® 224 мм. (OSB-3 толщина 12 мм. Утеплитель — фасадный самозатухающий ПСБ-С25 Ф (ППС-16 Ф по новому ГОСТу). Плотность 16-17 кг/м3. Мосстрой-31 г. Москва) | ✔ | ✔ |
| Соединительный брус СИП-панелей 100х200 мм | ✔ | ✔ |
| Гидроизоляция наружной стороны пола 1-го этажа | ✖ | ✔ |
| СТЕНЫ И ПЕРЕГОРОДКИ | Эконом | Под ключ |
| Внешние стены из СИП панелей ЭкоЕвроДом® 174 мм (OSB-3 толщина 12 мм. Утеплитель — фасадный самозатухающий ПСБ-С25 Ф (ППС-16 Ф по новому ГОСТу). Плотность 16-17 кг/м3 Мосстрой-31 г. Москва) | ✔ | ✔ |
| Перегородки – каркасные из доски 50х150 мм | ✔ | ✔ |
| Соединительный брус СИП-панелей 100х150 мм | ✔ | ✔ |
| ЧЕРДАЧНОЕ ПЕРЕКРЫТИЕ | Эконом | Под ключ |
| Чердачное перекрытие из деревянных балок | ✔ | ✔ |
| КРЫША И КРОВЕЛЬНОЕ ПОКРЫТИЕ | Эконом | Под ключ |
| Стропильная система крыши: стропила, контробрешетка, обрешетка | ✔ | ✔ |
| Металлочерепица Grand Line Classik GL толщина 0,5 мм РЕ | ✖ | ✔ |
| Доборные элементы, крепеж: карнизные, торцовые, коньковые планки, планки примыкания, уголки, оцинкованные гвозди, саморезы кровельные | ✖ | ✔ |
| Гидро-пароизоляция: подшив доской 25х100 мм гидро-пароизоляции Optima D повышенной прочности | ✖ | ✔ |
| Проклейка конька крыши и примыканий уплотнителем с клеевым слоем | ✖ | ✔ |
| ОБРАБОТКА ПИЛОМАТЕРИАЛА | Эконом | Под ключ |
| Весь пиломатериал хвойных пород, высококачественный, строганный, камерной сушки, прошедший цикл в профессиональной сушильной камере конвекционного типа компании IMG (совместного производства Россия, Италия, Швейцария) | ✔ | ✔ |
| Соединительный брус и закладные доски, строганные, камерной сушки | ✔ | ✔ |
| Пиломатериал стропильной системы камерной сушки | Обрезной | Строганный |
| Обработка всего пиломатериала биозащитой NEOMID 430 ECO путем окунания в профессиональную ванну в заводских условиях (перед доставкой) Невымываемый антисептик NEOMID 430 ECO предназначен для усиленной защиты древесины на срок до 35 лет.  На сегодняшний день является самым лучшим и эффективным средством защиты древесины | ✔ | ✔ |
| МОНТАЖ КОМПЛЕКТА ДОМА | Эконом | Под ключ |
| Строительство дома профессиональными бригадами ЭкоЕвроДом® | ✖ | ✔ |
| Контроль всех этапов строительства ведущим инженером | ✖ | ✔ |
| Устройство рабочей лестницы в доме | ✖ | ✔ |
| Входная дверь с установкой | ✖ | ✔ |
| Сроки монтажа | ✖ | 14 дней |
| Погрузка в автотранспорт комплекта дома на заводе ЭкоЕвроДом® | Бесплатно | |
| Разгрузка всех строительных материалов на участке строительства | ✖ | ✔ |
| СТОИМОСТЬ | 578 435 Отправить заявку | 987 644 Отправить заявку |
В процессе проектирования вы можете вносить различные изменения в комплектации. Возможно сделать наружные стены из СИП-панелей, а внутренние перегородки каркасного типа. Либо выбрать полностью все стены и перегородки из СИП. Все расчеты производятся исходя из фактического расхода материалов и трудозатрат по изготовлению и монтажу комплекта дома | ||
| КРЫЛЬЦО, ТЕРРАСА, НАВЕС, БАЛКОН, ОКНА ПВХ | Не входят в стоимость комплекта дома. Расчет выполняется, исходя из пожеланий заказчика | |
| ПРОИЗВОДСТВО | Эконом Комплект дома | Под ключ Строительство |
| Производство комплекта дома на заводе ЭкоЕвроДом® | Изготовление комплекта дома на высокотехнологичном оборудовании европейского уровня. Раскрой и маркировка каждой детали на производстве согласно проекту. | |
| OSB-3 | Kalevala (Карелия) Класс экологичности по международным стандартам Е0,5 | |
| Утеплитель — фасадный самозатухающий ПСБ-С25 Ф (ППС-16 Ф по новому ГОСТу) | Плотность 16-17 кг/м 3 | |
| Пиломатериал | Высококачественный пиломатериал хвойных пород, строганный (ГОСТ 18288-87), камерной сушки по европейским технологиям, обработан биозащитой NEOMID 430 ЕСО путем окунания в профессиональную ванну в заводских условиях (перед доставкой) для усиленной защиты древесины | |
| Крепежные элементы, комплектующие | Оцинкованные конструкционные саморезы, шурупы, гвозди, профессиональная монтажная полиуретановая пена с максимальным вторичным расширением | |
| Сроки производства комплекта дома | 5 дней | |
| ПРОЕКТНЫЕ РАБОТЫ | Эконом | Под ключ |
| Архитектурный проект | Типовой | Индивидуальный |
| Чертежи по сборке домокомплекта | ✔ | ✔ |
| 3D-визуализация наружной и внутренней части дома | ✔ | ✔ |
| ФУНДАМЕНТ | Эконом | Под ключ |
| Механическое ввинчивание винтовых свай «под ключ» спецтехникой повышенной проходимости | ✖ | ✔ |
| Доставка материалов и спецтехники на участок | ✖ | ✔ |
| ОБВЯЗКА ФУНДАМЕНТА | Эконом | Под ключ |
| Брус обвязки фундамента под перекрытия 1-го этажа | 200х200 мм | 200х200 мм |
| Брус конструкционный, клееный, повышенной прочности, камерной сушки, строганный, антисептированный, обработан биозащитой NEOMID 430 ЕСО путем погружения в профессиональную ванну в заводских условиях | ||
| НУЛЕВОЕ ПЕРЕКРЫТИЕ | Эконом | Под ключ |
Перекрытие пола 1-го этажа из СИП панелей ЭкоЕвроДом® 224 мм. (OSB-3 толщина 12 мм. Утеплитель — фасадный самозатухающий ПСБ-С25 Ф (ППС-16 Ф по новому ГОСТу). Плотность 16-17 кг/м3. Мосстрой-31 г. Москва) | ✔ | ✔ |
| Соединительный брус СИП-панелей 100х200 мм | ✔ | ✔ |
| Гидроизоляция наружной стороны пола 1-го этажа (обработка нулевого перекрытия битумным праймером глубокого проникновения) | ✖ | ✔ |
| СТЕНЫ И ПЕРЕГОРОДКИ | Эконом | Под ключ |
| Внешние стены из СИП панелей ЭкоЕвроДом® 174 мм (OSB-3 толщина 12 мм. Утеплитель — фасадный самозатухающий ПСБ-С25 Ф (ППС-16 Ф по новому ГОСТу). Плотность 16-17 кг/м3 Мосстрой-31 г. Москва) | ✔ | |
| Перегородки – каркасные из доски 50х150 мм | ✔ | ✔ |
| Соединительный брус СИП-панелей 100х150 мм | ✔ | ✔ |
| МЕЖЭТАЖНОЕ, ЧЕРДАЧНОЕ ПЕРЕКРЫТИЕ | Эконом | Под ключ |
| Межэтажное перекрытие из деревянных балок | ✔ | ✔ |
| Устройство пола межэтажного перекрытия из OSB-3 толщиной 22 мм | ✖ | ✔ |
| Закрытие балок OSB-3 толщиной 12 мм по периметру межэтажного перекрытия | ✖ | ✔ |
| КРЫША И КРОВЕЛЬНОЕ ПОКРЫТИЕ | Эконом | Под ключ |
| Стропильная система крыши: стропила, контробрешетка, обрешетка | ✔ | ✔ |
| Металлочерепица Grand Line Classik GL толщина 0,5 мм РЕ | ✖ | ✔ |
| Доборные элементы, крепеж: карнизные, торцовые, коньковые планки, планки примыкания, уголки, оцинкованные гвозди, саморезы кровельные | ✖ | ✔ |
| Гидро-пароизоляция: подшив доской 25х100 мм гидро-пароизоляции Optima D повышенной прочности | ✖ | ✔ |
| Проклейка конька крыши и примыканий уплотнителем с клеевым слоем | ✖ | ✔ |
| ОБРАБОТКА ПИЛОМАТЕРИАЛА | Эконом | Под ключ |
| Весь пиломатериал хвойных пород, высококачественный, строганный, камерной сушки, прошедший цикл в профессиональной сушильной камере конвекционного типа компании IMG (совместного производства Россия, Италия, Швейцария) | ✔ | ✔ |
| Соединительный брус и закладные доски, строганные, камерной сушки | ✔ | ✔ |
| Пиломатериал стропильной системы камерной сушки | Обрезной | Строганный |
| Обработка всего пиломатериала биозащитой NEOMID 430 ECO путем окунания в профессиональную ванну в заводских условиях (перед доставкой) Невымываемый антисептик NEOMID 430 ECO предназначен для усиленной защиты древесины на срок до 35 лет.  На сегодняшний день является самым лучшим и эффективным средством защиты древесины | ✔ | ✔ |
| МОНТАЖ КОМПЛЕКТА ДОМА | Эконом | Под ключ |
| Строительство дома профессиональными бригадами ЭкоЕвроДом® | ✖ | ✔ |
| Контроль всех этапов строительства ведущим инженером | ✖ | ✔ |
| Устройство рабочей лестницы в доме | ✖ | ✔ |
| Входная дверь с установкой | ✖ | ✔ |
| Сроки монтажа | ✖ | 14 дней |
| Погрузка в автотранспорт комплекта дома на заводе ЭкоЕвроДом® | Бесплатно | |
| Разгрузка всех строительных материалов на участке строительства | ✖ | ✔ |
| СТОИМОСТЬ | 1 117 573 Отправить заявку | 1 564 915 Отправить заявку |
В процессе проектирования вы можете вносить различные изменения в комплектации. Возможно сделать наружные стены из СИП-панелей, а внутренние перегородки каркасного типа. Либо выбрать полностью все стены и перегородки из СИП. Все расчеты производятся исходя из фактического расхода материалов и трудозатрат по изготовлению и монтажу комплекта дома | ||
| КРЫЛЬЦО, ТЕРРАСА, НАВЕС, БАЛКОН, ОКНА ПВХ | Не входят в стоимость комплекта дома. Расчет выполняется, исходя из пожеланий заказчика | |
Москва)СИП-панели: что это такое — фото домов из SIP панелей, отзывы, плюсы и минусы
Современных стройматериалов для строительства энергоэффективных частных домов по приемлемой цене на рынке имеется немало. И далеко не последнее место среди них занимают СИП-панели. Малоэтажные дома из этого конструкционного материала экономически выгодней бетонных и кирпичных строений. Отзывы о таком жилье их владельцы оставляют на форумах самые положительные. Плюсы его неоспоримы, а минусы в большинстве своем просто мифы.
Содержание
- Что это такое
- Плюсы и минусы
- Отзывы владельцев
Что такое SIP-панели?
SIP-панель (Structural insulated Panel, Структурно-Изоляционная Панель) – многослойный строительный материал из пары древесных плит с утеплителем внутри.
Внешние слои этого “сэндвича” выполняются из влагостойких ОСП (OSB), которые обеспечивают ему нужную жесткость. Это позволяет из таких панелей возводить дома в несколько этажей, не усиливая их дополнительными несущими конструкциями.
Схема устройства SIP-панели
Самостоятельно сделать подобную плиту с должными характеристиками невозможно. Изготовленные своими руками не по стандартам SIP-панели можно использовать исключительно для обшивки надежного каркаса. Применять их в качестве конструкционного материала для стен дома нельзя.
После склейки ориентированно-стружечных плит и утеплителя готовую СИП-панель отправляют на стройку либо сразу на фабрике раскраивают под нужные размеры. Во втором случае строители получают набор деталей, из которых надо просто собрать дом как конструктор.
Схема устройства несущих стен из СИП-панелей
Главное достоинство этого материала – это высокие характеристики теплоизоляции. При пенополистирольном слое в 100 мм сопротивление теплопередачи у них выше, чем у кирпичных стен толщиной 2 м.
Чтобы достичь подобных показателей, пенобетонные или бревенчатые дома должны иметь внешние стеновые конструкции в 50–60 см.
Возвести коттедж из дерева или кирпича с аналогичными параметрами теплоэффективности возможно. Но у домов из СИП-панелей в таком сравнении есть еще одно преимущество. Их строительство обойдется попросту дешевле. Если конечно не нарваться на излишне предприимчивых строителей с завышенными расценками на панели. Эти за любой дом запросят так будто он золотой. А сами материал при этом закупят дешевый и некачественный.
Плюсы и минусы СИП-панелей
Среди достоинств дома из панелей упоминания стоят:
Малый вес – квадратный метр структурной плиты с пенополистиролом в качестве утеплителя весит меньше 20-ти кг;
Минимальные сроки строительства – дом с мансардой возводится всего за 20–25 дней, уже через три недели можно будет делать на его фоне фото для выставления в соцсетях;
Высокая теплоэффективность – плиты стандартной толщины в 17 см достаточно для возведения теплого коттеджа в подавляющем большинстве российских регионов;
Повышенная шумоизоляция стен – все используемые при изготовлении стройматериала утеплители отлично препятствуют проникновению в дом уличных звуков;
Отсутствие нерабочих сезонов – коттеджи из СИП-панелей можно строить в течение всего года;
Предельная простота сборки здания – купленную плиту надо лишь раскроить на нужные детали, а для их монтажа достаточно будет пары человек.
Она достаточно прочная
Сделанные по всем нормам технологии панелей устойчивы к плесени и грибку, а также выдерживают значительные поперечные и продольные нагрузки. Для усиления им в торцы вкладывается обычный либо клееный брус.
Среди недостатков у SIP-панели числятся:
Вредность в плане экологии – клеящие составы в ОСП и пластик в утеплителе назвать экологически безвредными сложно;
Горючесть – несмотря на антипиренные пропитки дом из этого стройматериала полностью обезопасить от огня не получится.
Самый большой минус дома из СИП-панелей, как и любого другого деревянного, — это подверженность горению
Претензии по поводу поселения грызунов в стенах из СИП во многом надуманы. Крысы в частном доме прогрызть могут даже бетонные стены. Утеплитель и плиты из древесной стружки им не помеха. Но вот селиться внутри панели они точно не будут. В пенополистироле есть специальные добавки, которые для них смертельны.
С пожароопасностью такого строения спорить сложно. Но дом из бревна или профилированного бруса с этой точки зрения тоже назвать полностью безопасным нельзя. Везде, где в качестве стройматериала используется древесина, ее надо обрабатывать антипиренами. Только так можно снизить риски возникновения пожара.
Отзывы владельцев домов из панелей
По отзывам хозяев, дом получается теплым и комфортным. Единственная проблема для жильцов – это вентиляция. Подобные коттеджи напоминают термос с герметичными стенками. Вентиляционную систему в них проектировать зачастую приходится принудительную. Естественного притока воздуха не хватает. Стены из SIP его в дом просто не пропускают от слова «совсем».
Положительные отзывы
В 4 раза прочнее деревянно-каркасных; в 2 раза теплее домов из дерева; в 5 раз быстрее в строительстве, чем дома из кирпича и газопенобетона; имеют увеличенную на 12 % полезную площадь при одинаковом пятне застройки; в отличие от каркасных домов не имеют «мостиков холода»; в отличие от газопенобетонных, деревянных и кирпичных домов не дают усадки; в отличие от каркасных и газопенобетонных домов не содержат летучих элементов; не подвержены гниению, поражению насекомыми и значительно меньше каркасных домов поражению грызунами; абсолютно безопасны для человека и окружающей среды легки в отделке, т.
к. имеют идеально ровные поверхности стен и углы. © ССергей, forumhouse.ru.
Построил каркасный дом с отцом и друзьями за три месяца , третий год стоит, полет нормальный. © Revolt, forum.onliner.by.
И я буду сам строить из сип-панелей на курьих ножках (сваях) — строится быстро. а время — деньги. Построй дом из силиката,а потом облепи его пенопластом.чтобы тепло было)) испарений нет? + в фундамент полстоимости дома влить. Только сип. главное приточку и вытяжку грамотно продумать. из чего еще можно построить дом в 120кв за 25-30 тыс? © LANTAN, forum.onliner.by.
Строю сип панельные дома с 2010 года в основном в подмасковье, общаюсь с бывшими заказчиками все очень довольны дома теплые, быстро собираются, стены идеально ровные(отделывать любота), за эти годы навозил себе плит и за зиму пока дома собрал себе дом и накрыл. коменты типа развалится пишет тот кто строил из блоков и вбухал кучу бабла времени и нервов. стройте не сомневайтесь быстро недорого тепло надежно.
Не знаю, насколько ЭКО-логично все это, но вполне логично, что те, у кого нет такого дома, настаивают, что такие дома плохи, а те, у кого есть такой — дом — что они хороши. У меня есть! Поэтому я остановлюсь на том, что прежде, чем разрешить эти технологии (особенно за границей) настоящие специалисты этого дела оценили риски. Вообще я стараюсь поменьше думать, как много вредного в нашей повседневной жизни — что мы едим, чем дышим, во что одеваемся, чем пользуемся…. А еще сколько теряем здоровья, конфликтуя (в том числе вируально)
С нетерпением жду тепла и схода снега на даче, чтобы приступить к отделке нашего такого аккуратненького домика, который ждет, когда мы среди лавины забот выделим ему время…© Лесная дача, dacha.wcb.ru.Согласен, это современная технология, начинали свою деятельность с домов из рубленного бревна, со временем поняли, люди хотят что-то экономичное, быстровозводимое и теплое. Построил один раз и забыл.
к. имеют идеально ровные поверхности стен и углы. © ССергей, forumhouse.ru.
© sanik1975, forum.onliner.by.
Никакой конопатки не надо. Есть действительно один минус из сип панелей, плохая шумоизоляция. Но это решается листами гипсокартона при внутренней отделке. © alexandermos77, dacha.wcb.ru.Отрицательные отзывы
Теперь вы будете знать, что действительно останется от вашего SIP дома в случае пожара. Ничего! На тушение SIP дома, потребовалось 5 машин пожарной службы и 2 машины на утро следующего дня. © ВладимирБаринов, forumhouse.ru.
Был построен дом 8,5 м х 9,5 м в 2 полных этажа
Дом подожгли детишки
Всё сгорело полностью
Дома, построенные по этим технологиям стоят 10-20-30 лет, но к сожалению, не здесь, а за рубежом. Наша консервативность в строительстве пока мешает новым технологиям, хотя в других
сферах мы новые технологии принимаем. © fabhouse, forumhouse.ru.1. никому не известный уровень неээкологичности. Одни хвалят другие пугают. Стены желательно полностью изолировать от жилого помещения пленкой или гкл или чем то подобным, нейтральным для человека и не пропускающим воздух (это мое мнение а не знание), на пол — стяжка, подвесной потолок и вроде изолировали
2.
3. при пожаре лучше не тушить (если тушим не дышать), это так на минуточку почти всех домов касается кроме средневековых замков
4. дом не «дышит», нужна система вентиляции или проветривание
5. Камин можно поставить, но топить скорее всего придется аккуратно. Дом сразу нагреется до высокой температуры, жарко будет, придется окнами регулировать. © a5501040, dacha.wcb.ru.
Тут передача по телевизИру была про дома из СИП-панелей. Купленные люди Владельцы очень лестно отзывались о своих приобретениях. Через фразу, слышно словосочетание ЭКО-дом.
Никто не скажет, почему конструкцию из смолы и фенолов, называют ЭКО-дома? © Маэстро, dacha.wcb.ru.
звукоизоляцияВиды и характеристики панели
Утеплителем в структурных изоляционных панелях может быть:
Пенополистирол.
Пенополиуретан.
Базальтовая минвата.
При выборе материала сравнивать необходимо все плюсы и минусы этих теплоизоляторов.
С точки зрения цены самым дешевым является пенополистирольный вариант. Однако он и первый по горючести. Несмотря на все заверения продавцов о его безопасности в доме из пенополистирола не каждый захочет жить.
Минеральная вата в отличие от него не содержит формальдегидов и имеет класс пожарной опасности «НГ». Однако она более тяжела по весу. Дому с композитными стенами из нее потребуется несколько более мощный фундамент. Зато в минвате можно без опаски прокладывать кабель-каналы под электропроводку.
Пенополиуретан наиболее долговечен и обладает наименьшей теплопроводностью из перечисленных утеплителей. Минвата предрасположена к накоплению влаги, но не загорится. Однако классикой SIP-технологии является пенополистирол. С ним производителям проще работать и он недорогой.
Таблица размеров панелей
| Вид | Толщина ППС | Толщина OSB | Толщина | Длина | Ширина | Масса |
|---|---|---|---|---|---|---|
| SIP-Панель 2500*1250*118 | 100 мм | 9 мм | 118 мм | 2500 мм | 1250 мм | 42 кг |
| SIP-Панель 2500*1250*124 | 100 мм | 12 мм | 124 мм | 2500 мм | 1250 мм | 53 кг |
| SIP-Панель 2800*1250*124 | 100 мм | 12 мм | 124 мм | 2800 мм | 1250 мм | 60 кг |
| SIP-Панель 2500*1250*174 | 150 мм | 9 мм | 168 мм | 2500 мм | 1250 мм | 45 кг |
| SIP-Панель 2500*1250*174 | 150 мм | 12 мм | 174 мм | 2500 мм | 1250 мм | 56 кг |
| SIP-Панель 2800*1250*174 | 150 мм | 12 мм | 174 мм | 2800 мм | 1250 мм | 63 кг |
| SIP-Панель 2500*1250*218 | 200 мм | 9 мм | 218 мм | 2500 мм | 1250 мм | 48 кг |
| SIP-Панель 2500*1250*224 | 200 мм | 12 мм | 224 мм | 2500 мм | 1250 мм | 59 кг |
| SIP-Панель 2800*1250*224 | 200 мм | 12 мм | 224 мм | 2800 мм | 1250 мм | 66 кг |
Таблица характеристик панелей
| Характеристика | Значение | Комментарий |
|---|---|---|
| Прочность | 1,5 кгс/см² — 1,8 кгс/см² | SIP-панель способна выдерживать вертикальную нагрузку до 10 тонн и поперечную — 2 тонны на 1 м² (для строительства коттеджей достаточно 350 кг) |
| Объемный вес | 25 кг/м³ /35 кг/м³ / 50 кг/м³ | Вспененный полистирол |
| Теплопроводность | пенополистирольные 0,037 -0,04 Вт/(м·°С) минераловатные 0,047-0,07 Вт/(м·°С) уретановые 0,028 Вт/(м·°С) | — |
| Нарушение геометрии | Нет | Плита OSB не коробится и не деформируется от перепадов температур, попадания влаги, поскольку состоит из щепы, начисто лишѐнной недостатков цельной древесины. Лущение бревна разрушает взаимосвязи древесных волокон, убирая тем самым внутреннее напряжение. |
| Подверженность болезням | Нет | В состав связующего плиты OSB входит эмульсия воска, избавляющая без всякой дополнительной биозащиты от появления грибка, плесени, воздействия насекомых |
| Усадка | Отсутствует | Сразу после завершения сборки домокомплекта можно приступать к внешней и внутренней отделке. |
| Водопоглощение | ПСБ 0,5%-2,1% OSB3%-12% | За 24 часа |
| Огнестойкость | III степень огнестойкости | Сдерживания огня в течение 1 часа |
| Звукопоглощение | 44 Дб при толщине панели 148 мм, 56 Дб — при 188 мм. | На примере полистирола весом 25 кг/м³ |
| Максимальная этажность строения | 2 этажа + мансарда | — |

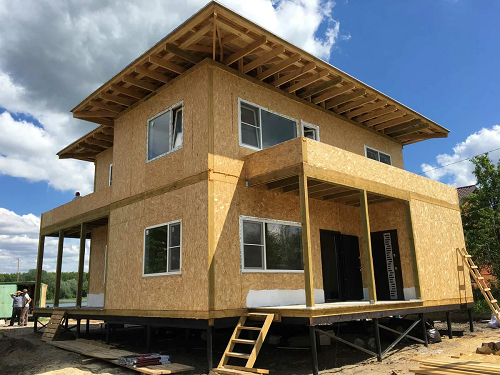

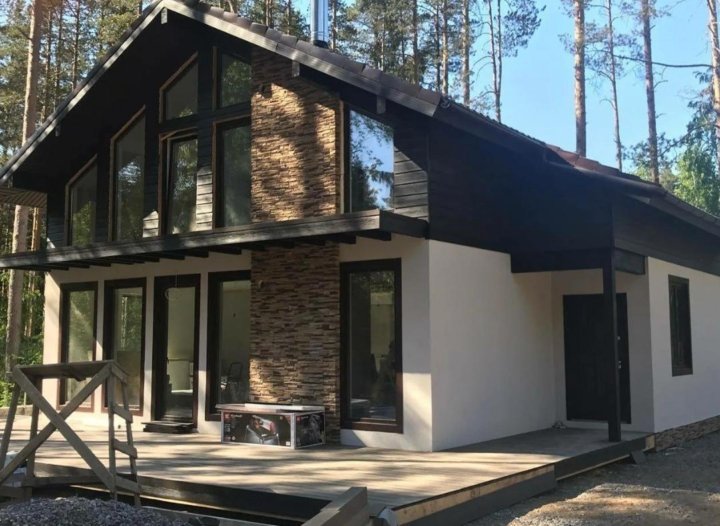

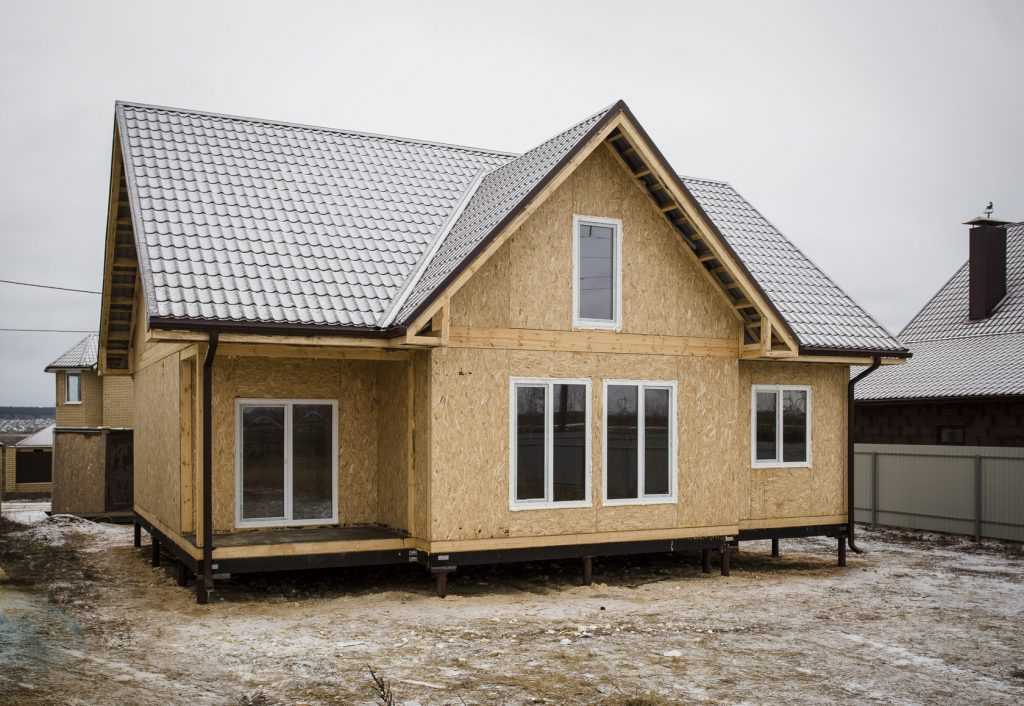

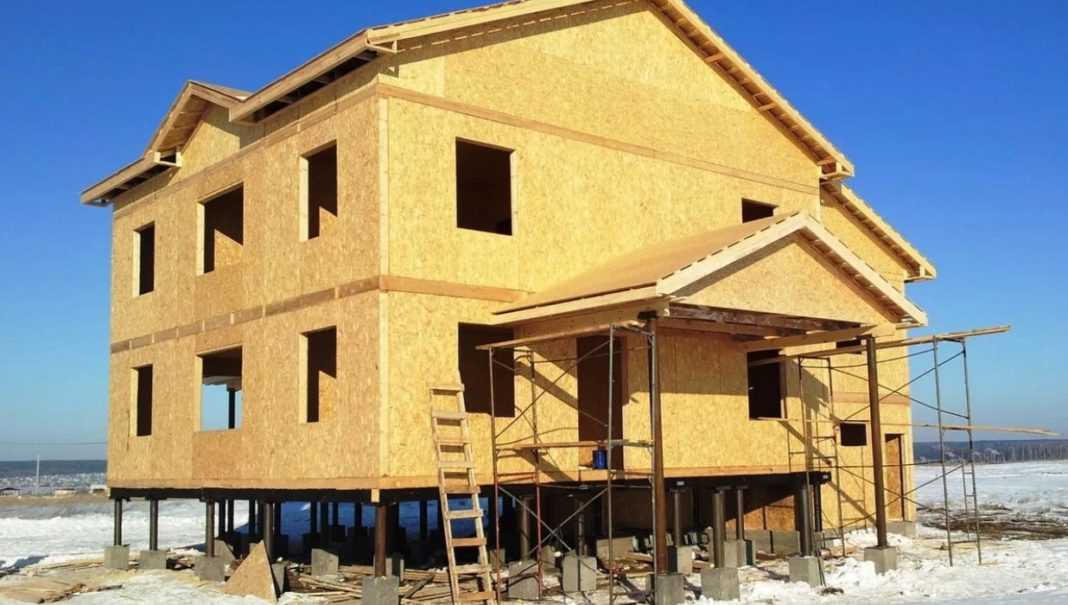

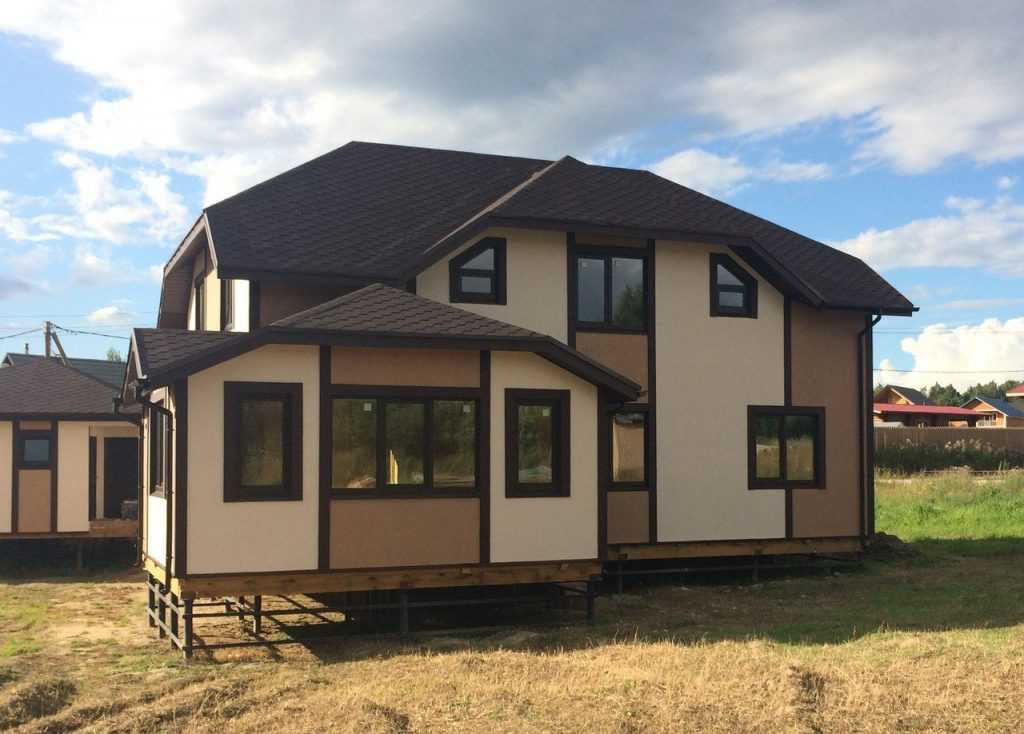

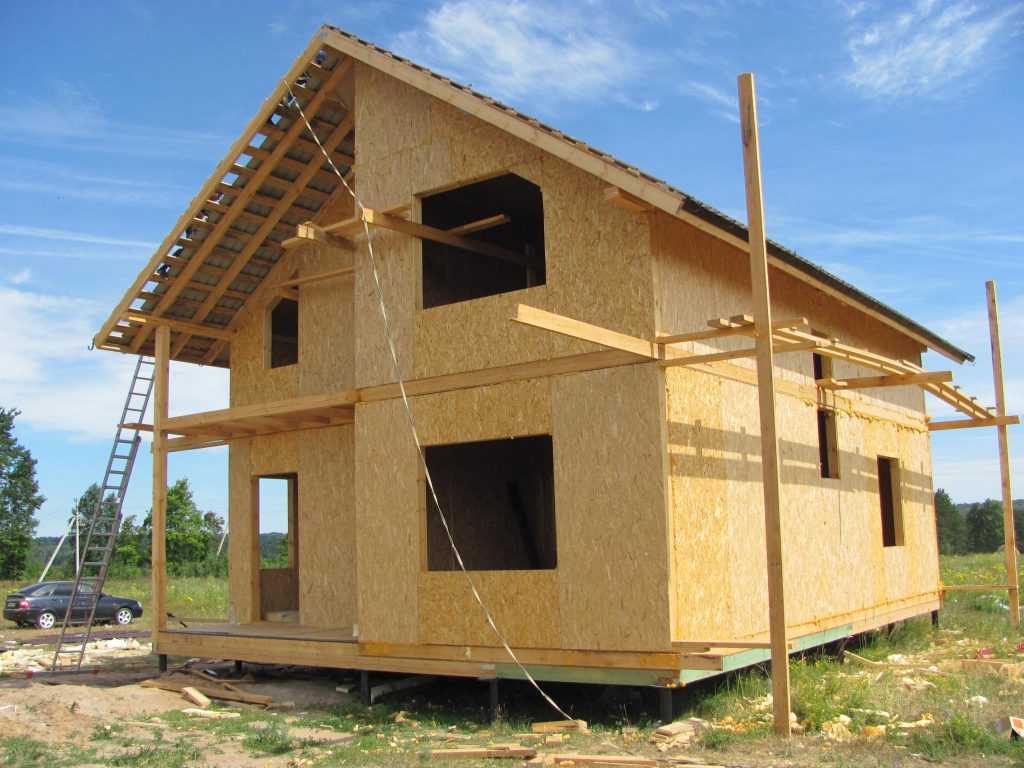

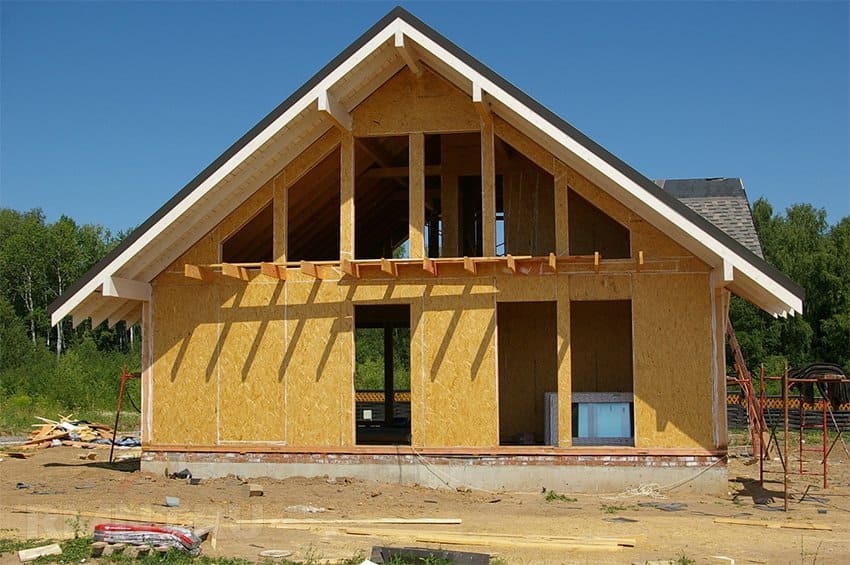

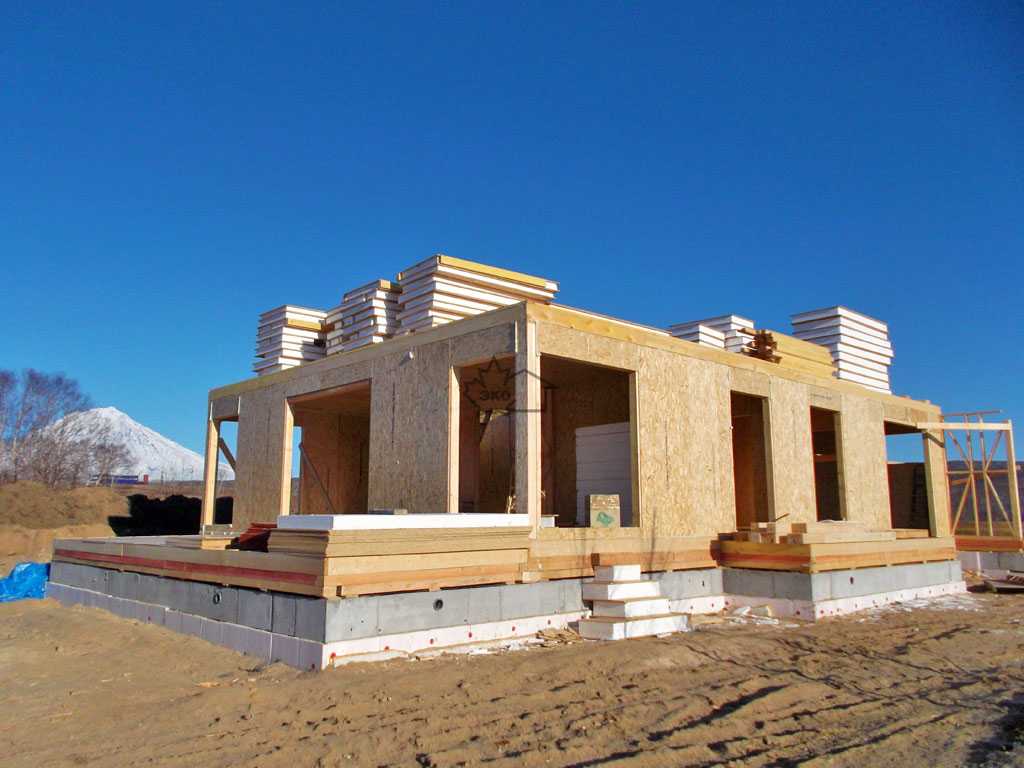

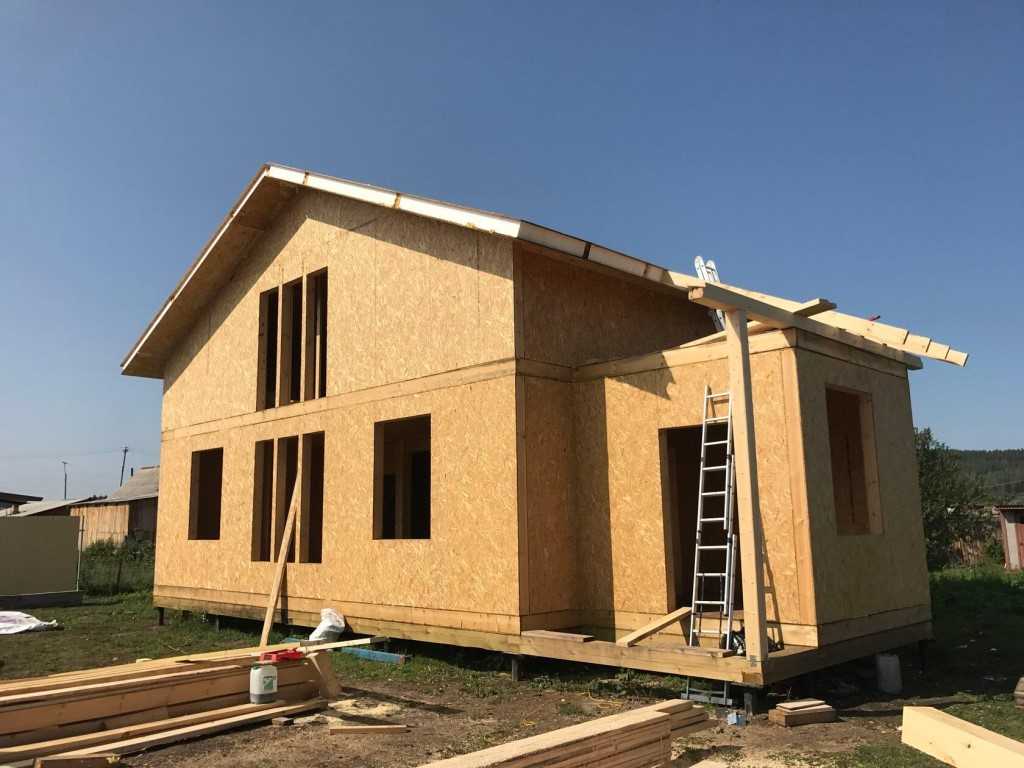

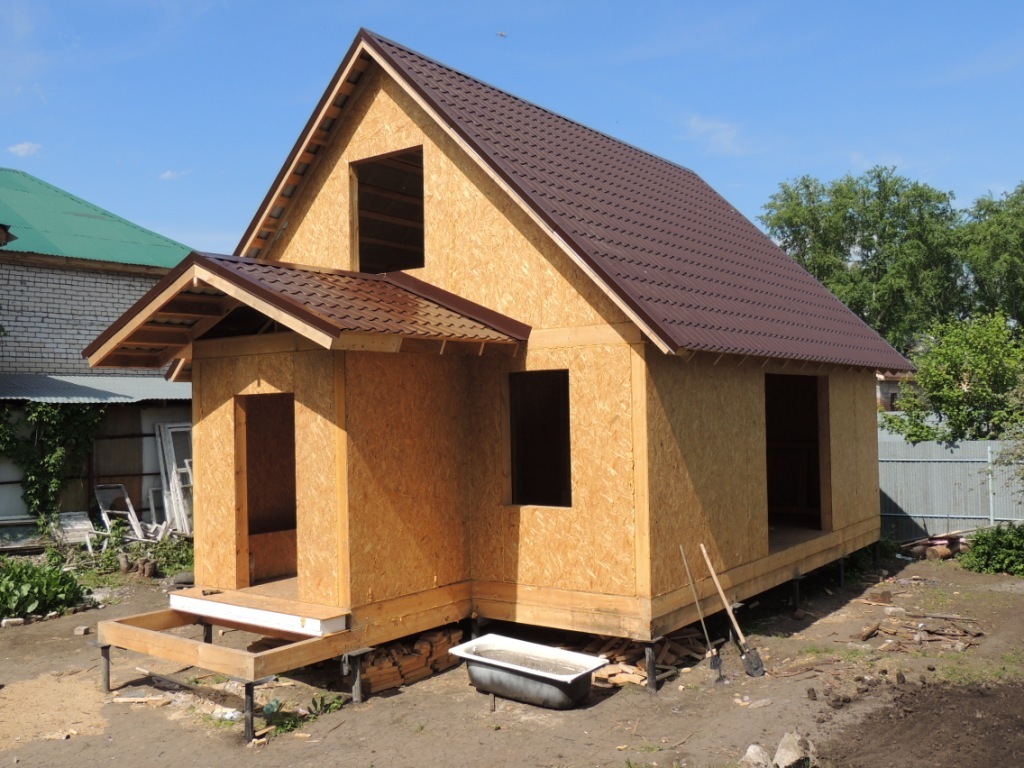

Фото домов из панелей SIP
Выбирая данный стройматериал, основное внимание необходимо уделить качеству склейки ОСП с утеплителем.
У сделанных недобросовестным производителем панелей клей может быть нанесен неравномерно. А это прямой путь к расслоению SIP-плиты.
В собранных из СИП-панелей домах самые низкие счета за отопление. Они выигрывают у многих конкурентов и по цене за квадрат. В сравнении с кирпичным или деревянным аналогом экономия составляет около 20–30-ти процентов.
Такие дома позволяют использование необычной архитектуры
Отделка дома никогда не выдаст, что дом из SIP
Дома из панелей популярны за рубежом, особенно в Канаде
Из этого материала можно строить даже такие огромные дома
Ещё пример большого дома из СИП-панелей
Дом был построен из SIP
Ещё один вариант с отделкой клинкером
Загородный одноэтажный дом
Дом в США
Дом из SIP на побережье
Аккуратный дачный домик
Панели необязательно отделывать сразу, зиму они простоят без проблем
Отделка дома может быть абсолютно любая
Дом из СИП-панелей можно облицевать кирпичом
Можно отделывать деревом
Можно оштукатурить
Дома из такого материала прекрасно удерживают тепло
Симпатичный домик из SIP
Ещё один красивый вариант SIP
Ровные стены панелей идеальны для отделки
Читайте также про другие материалы для стен:
Смотрите также видео о быстром строительстве дома из СИП-панелей:
youtube.com/embed/IJwz_igxukI» frameborder=»0″ allowfullscreen=»»> Читайте про другие материалы для дома:
Архитектура с SIP: Быстровозводимые, высокоэффективные сборные дома
Архитектура с SIP: Быстровозводимые, высокопроизводительные сборные дома
El Tume House / abarca+palma. Предоставлено abarca+palma- Автор: Хосе Томас Франко
SIP (Структурно-изолированные панели) представляют собой самонесущие пенопластовые панели, расположенные между двумя самонесущими пенопластовыми панелями. , обычно плиты OSB. Прочные и легкие панели изготавливаются контролируемым образом на заводе, а затем доставляются на строительную площадку, что позволяет быстро монтировать полы, стены и потолки и создавать герметичную тепловую и акустическую оболочку. Толщина панели будет соответствовать сумме толщин каждого из ее компонентов, а ее вес не должен превышать 20 кг на квадратный метр.
Хотя проектировщики чаще всего используют SIP с двумя оболочками и изолирующим сердечником, выдерживающим постоянные нагрузки до 5 кг/м2 и временные нагрузки более 30 кг/м2, существуют варианты, включающие дополнительные деревянные рамы для повышения жесткости. Такая высокая механическая стойкость достигается за счет склеивания различных компонентов панели полиуретановой эмульсией. Кроме того, каждая панель может иметь полости для прохода инсталляций и других воздуховодов. Предполагается, что благодаря предварительной сборке использование SIP может сократить время строительства более чем на 50% по сравнению с традиционными методами, а также устранить большое количество отходов, характерных для строительства на месте.
© Brizmaker / Shutterstock © SV Production / Shutterstock Однако каждый проект индивидуален, и важно, чтобы состав и размеры используемых СИП были адаптированы к этим особенностям, от требований жителей до климатических условий, в которых они придется столкнуться.
С точки зрения огнестойкости как внешнее покрытие, так и изоляционная сердцевина должны соответствовать местным нормам и включать материалы и/или добавки, замедляющие возгорание. Что касается процесса монтажа, то самый простой способ – установить модули на деревянные подоконники, соединив разные панели приклеенными рейками меньшего размера.
Давайте рассмотрим успешное применение SIP в реальных случаях жилой архитектуры.
В случае Shotgun House, спроектированного Алехандро Соффиа в Качагуа, Чили, SIP воплощают намерение архитектора внедрить воспроизводимую систему строительства, которая обеспечивает преимущества высококачественной архитектуры на массовом уровне. По словам архитектора, «чтобы воспользоваться преимуществами сборных систем, в этом случае отсеки строго реагируют на увеличение количества модулей, поскольку они поставляются с завода. Таким образом, материалы и процессы сокращаются, что приводит к затратам и времени.
сбережения». По ширине дом состоит из 33 панелей по 4,88 метра, что в сумме составляет 40 метров в длину и общую площадь 426 м2. «Базовый отсек оптимизирует размеры панелей и был изменен в соответствии с различными программными требованиями», — добавляет он.
Также в Чили горная хижина La Dacha построена по всему периметру из SIP толщиной 21 сантиметр, что обеспечивает легкое решение для удаленного строительства, но обеспечивает оптимальную теплоизоляцию. Панели образуют сплошные стены вокруг большей части объема и обшиты обожженными сосновыми досками ( shou sugi ban ) снаружи.
Горная хижина «Дача» / DRAA. Изображение © Nico Saieh Горная хижина «Дача» / DRAA.
Благодаря DRAASIP также могут быть объединены с другими строительными решениями. В доме El Tume от abarca+palma панели были объединены с деревянными столярными изделиями, что позволило построить фундаментные столбы, балки, внутренние и внешние перегородки, покрытия и пол. В этом случае SIP снаружи облицованы необработанной орегонской сосной, которая со временем станет серой.
Дом Эль Туме / абарка+пальма. Изображение © Андрес Матурана El Tume House / abarca+palma. Предоставлено abarca+palma El Tume House / abarca+palma. Предоставлено abarca+palmaАрхитекторы abarca+palma исследовали такое же смешанное решение в доме в Альто-Гранде, объединив деревянные конструкции и SIP, чтобы «создать модульную координацию между всеми его конструктивными элементами». В этом проекте панели покрыты цинковыми пластинами.
Дом в Альто Гранде / абарка+пальма. Изображение © Андрес Матурана Дом в Альто Гранде / abarca+palma. Предоставлено abarca+palma Дом в Альто-Гранде / abarca+palma.
Предоставлено abarca+palmaСистематизировав процесс строительства в соответствии с процессом сборки сборных материалов, Дом шляп был построен за 5 месяцев. Команда SAA Architecture + territorio включила SIP в оболочку полов, стен и потолков, покрыв их с видимой стороны натуральным деревом с деревенским видом.
Hats House / SAA arquitectura + territorio. Изображение © Нико Сайех Hats House / SAA arquitectura + territorio. Предоставлено SAA arquitectura + territorioДля дома Origami команда Mas Fernandez Arquitectos + OR Arquitectos использовала SIP, покрытые обработанной сосновой древесиной, чтобы гарантировать адекватную теплоизоляцию оболочки. Эта строительная система была смешана с металлической конструкцией для самых широких пролетов проекта.
Дом оригами / Mas Fernandez Arquitectos + OR Arquitectos. Изображение © Nico Saieh Origami House / Mas Fernandez Arquitectos + OR Arquitectos. Предоставлено Mas Fernandez Arquitectos + OR Arquitectos Oller Caracas House смешивает открытый бетон со стенами, перегородками и потолками в SIP-панелях, снаружи облицованных жестью, а внутри — деревом.
Команда Benjamin Goñi Arquitectos и Claro + Westendarp Arquitectos выбрала SIP в качестве основной строительной системы двух домов-близнецов на юге Чили из-за их хорошей теплоизоляции. Модульная система позволила им добавить традиционные элементы архитектуры района, и «вместо того, чтобы делать карнизы в качестве отделки крыши, в оконные проемы встраиваются рамы, чтобы дождь не попадал в окна».
Дома в Лаго Колико / Benjamin Goñi Arquitectos + Claro + Westendarp Arquitectos. Изображение © Andrés Goñi H Дома в Лаго Колико / Benjamin Goñi Arquitectos + Claro + Westendarp Arquitectos. Предоставлено Benjamin Goñi Arquitectos + Claro + Westendarp Arquitectos В своем проекте дома Лерида архитекторы Кристиан Язиги и Кресенте Бёме Алемпарте использовали SIP для расширения и ремонта дома 1970 года.
«Для вмешательства на первом этаже было было выбрано строительство из существующих материалов дома, включая железобетонные и кирпичные стены, а второй уровень построен из СИП и вентилируемого деревянного фасада».
Внешне обшитый черными металлическими панелями quadroline , WV House Кристиана Ромеро Валенте состоит из металлической конструкции, которая формирует его стены и потолки. Чтобы изолировать их тепло, к экстерьеру были добавлены внутренняя обшивка и SIP, устраняющие тепловые мосты и включающие высокопроизводительную систему вентиляции с рекуперацией тепла.
WV House / Кристиан Ромеро Валенте. Изображение © Nico Saieh WV House / Cristián Romero Valente. Предоставлено Cristián Romero Valente Другие проекты, построенные с использованием SIP, можно найти здесь.
Ссылка: Франко, Хосе Томас. «Архитектура с SIP: быстровозводимые, высокопроизводительные сборные дома» [Arquitectura con Paneles SIP: Casas prefabricadas de rápida construcción y alto rendimiento] 3 августа 2021 г. ArchDaily. Доступ .
Преимущества конструкционных теплоизоляционных панелей
Продукция
Майк Томас, 4 сентября 2019 г.
[Фото предоставлено FischerSIPS]
Прошло более трех десятилетий с тех пор, как строитель из Луисвилля Фред Фишер решил использовать структурно-изолированные панели (или SIP, для краткости) для строительства своего дома. Результат был настолько приятным — прочный и энергоэффективный, помимо прочих качеств, — что у него родилась идея для следующего коммерческого предприятия. В следующем году 1987, Родился FischerSIPS .
Начав с многоквартирных домов и домов на одну семью, компания вскоре расширилась до коммерческого строительства и в 1990 году помогла создать Ассоциацию по производству структурно-изолированных панелей . Теперь FischerSIP обслуживает региональный рынок, простирающийся от Флориды до Техаса, вдоль Восточного побережья и на запад до Канзаса и Айовы. Его продукция использовалась даже в Южной Корее, Ирландии, России,
и на Багамах. А в 2015 году, когда Super Bowl XLVI прибыл в Индианаполис, FischerSIPs тоже была там, предоставляя продукцию для двух зданий в комплексе Super Bowl Village. «SIP действительно прошли долгий путь», — говорит нынешний владелец FischerSIP Дамиан Паталуна , который начал работать в компании в качестве продавца в 1993 году и купил ее в 2007 году.
И будущее, отмечает он, выглядит многообещающе. Вот некоторые из преимуществ использования SIP.
[Фото предоставлено FischerSIPS]
Эластичность Используемые для стен и крыш, FischerSIPS изготавливаются из так называемой ориентированно-стружечной плиты (OSB) внутри и снаружи, что придает полученной ламинированной панели исключительную несущую способность, которая может выдерживают более сильные ветры, чем каркасные конструкции.
«То, как SIP-панели связаны вместе с помощью длинных шурупов, создает невероятную прочность», — говорит Паталуна. «Обычно у вас не будет ситуаций, когда фермы или отдельные куски защитного покрытия могут быть сорваны с крыши, потому что панели крыши представляют собой один сплошной лист внутри и снаружи, который прикручивается к стенам. Вам почти пришлось бы поднять весь дом, чтобы сорвать его с фундамента».
Панели также отлично выдерживают землетрясения. «У нас есть фотографии, на которых последним уцелевшим после землетрясения домом был SIP-дом. Поскольку он сделан из гибкого дерева и пластика, и все это, по сути, один большой кусок, вам буквально нужно вытащить из-под него весь фундамент, прежде чем он начнет рушиться. Бетон, который явно прочнее, настолько жесткий, что, когда он начинает идти, возникают проблемы».
[Фото предоставлено FischerSIPS]
Быстрая установка Поскольку FischerSIPS позволяет строителям монтировать гипсокартон непосредственно поверх панелей, они могут пропустить шаг его подгонки под шпильки — их нет.
А когда дело доходит до электромонтажа, предварительно просверленные отверстия для высоты выключателя и вилки упрощают процесс.
Наиболее важно то, что FischerSIPS использует специализированную технологию числового программного управления (ЧПУ) (по сути, САПР), которая быстро и точно вырезает и изготавливает SIP перед отправкой. Это означает меньше труда для монтажников, а также отсутствие более дорогостоящей и трудоемкой резки на месте. Компания также начала обрамлять окна, двери и соединительные шлицы, чтобы еще больше ускорить процесс.
«Часто на рабочих площадках вы видите парней, которые чешут затылки, пытаясь понять, как вырезать сложный угол и заставить его работать», — говорит Паталуна. «Или у вас может быть ситуация, когда это опасно, потому что это высоко в воздухе. Если мы сможем разобраться с этим в безопасных заводских условиях, а затем отправить его на рабочую площадку, где он будет предварительно собран на земле, подумайте о связанных с этим факторах безопасности, позволяющих сэкономить время».
Говорит сборщик и клиент FischerSIPS Джон Барроуз , президент J. Barrows Inc. , «Мы значительно сокращаем время установки в зависимости от сложности. Но самым большим преимуществом является то, что этот процесс вынуждает команду проектировщиков и строителей устранять любые несоответствия или изменения до изготовления панелей. Объедините это с тем фактом, что мы также занимаемся каркасом и изоляцией, и экономия времени возрастет».
[Фото предоставлено FischerSIPS]
Энергоэффективность Паталуна говорит, что SIP обычно на 30–50% более энергоэффективны, чем стандартные конструкции с изоляцией из стекловолокна, что означает снижение затрат с первого дня. Это потому, что стекловолокно является пористым материалом, который пропускает воздух. SIP, с другой стороны, выигрывают от изоляции из твердой пены, которую Паталуна сравнивает с «жизнью в большом иглу или холодильнике, который будет поддерживать тепло или холод, а это означает, что дома и здания могут уменьшить свои системы ОВКВ».
Недавно дом FischerSIPS был одним из 10, представленных на выставке Homearama в Луисвилле. На улице было 90 градусов, и в какой-то момент во всем квартале отключилось электричество. «Когда клиенты заходили в наш SIP-дом, они продолжали говорить: «О, ребята, у вас все еще есть сила», — вспоминает Паталуна. «Мы сказали: «Нет, его не было в течение часа». Но поскольку наш был построен из SIP, он сохранял эту прохладу, и клиенты могли сразу почувствовать разницу».
[Фото предоставлено FischerSIPS]
Экологичность В отличие от традиционных домов, которые строятся из пиломатериалов из старовозрастных деревьев, SIP частично строятся из измельченных молодых деревьев, которые регулярно пересаживают. В сочетании с более низким потреблением энергии, которое стало возможным благодаря превосходным изоляционным свойствам продукта и гораздо меньшему количеству отходов на стройплощадке благодаря предварительной резке на заводе, вы получаете большую пользу для окружающей среды.
Даже качество воздуха в SIP-доме лучше.
«Поскольку SIP более герметичны, чем ваша типичная конструкция, у вас не так много воздуха, поступающего в ваш дом и выходящего из него. В результате снижается количество пыли и пыльцы
делает воздух для дыхания более чистым», — говорит Паталуна.
Но не верьте ему на слово. Другой строитель FischerSIP, Don Ferrier из Ferrier Custom Homes , предпочитает работать с SIP. По его словам, при правильной установке они гарантируют «исключительную герметичность, изоляцию и прочность конструкции». Это основа высокопроизводительного/зеленого строительства».
[Фото: предоставлено FischerSIPS]
Будущее SIP Заглядывая вперед, Паталуна говорит, что в идеале в процессе сборных конструкций SIP будет больше участвовать архитекторов. «Я надеюсь, что мы дойдем до момента, когда архитекторы на самом деле делают чертежи для SIP-панелей, как они это делают в других отраслях, поэтому, когда заказ поступает к производителю, они отправляют полные файлы и говорят: «Эй, вы можете изготовить эти панели для этого проекта? Вот оно».
Он также уверен, что использование SIP значительно возрастет, особенно по мере того, как правила в области энергетики (такие как обязательный нулевой показатель в Калифорнии) ужесточаются по всей стране. «Мы стремимся участвовать в большем количестве коммерческих проектов», — говорит он.
«И мы, безусловно, хотим увеличить количество многоквартирных домов. Сейчас SIP составляют всего 2% рынка нового жилищного строительства, так что есть масса возможностей для роста».
ИЗ НАШЕГО ВЫПУСКА СЕНТЯБРЬ+ОКТЯБРЬ 2019 ГОДА
Предпочтительное издание ведущих специалистов в области экологии.
Другие статьи о продуктах
Майк Томас
— писатель из Чикаго, чьи работы регулярно публикуются в журнале Chicago. Он также провел почти 15 лет в Chicago Sun-Times и является автором двух книг.
Строительство жилого дома из SIP-панелей
Если вы можете об этом мечтать, мы можем построить это … вместе.
Мы в Enercept любим говорить, что структурно-изолированные панели (SIP) — это «будущее каркаса», но на самом деле будущее уже наступило.
Enercept производит SIP с 19 лет.81, и заработала репутацию поставщика самых настраиваемых SIP на рынке. Именно поэтому мы являемся «выбором строителей».
Сплошная сердцевина Enercept из пенополистирола (EPS) практически устраняет тепловые мостики или точки холода,
характерные для традиционной изоляции. Более того, изоляция Enercept сохраняет свою целостность в течение времени 90–102 и не оседает и не впитывает влагу. Ваш дом из SIP может быть в 2,5 раза прочнее других домов;
ламинирование внешней и внутренней части пенополистирольного сердечника ориентированно-стружечной плитой (OSB) придает SIP прочность, подобную двутавровой балке.
Поскольку вы выполняете изоляцию, обшивку и каркас всего за один шаг, вы можете сэкономить время и деньги при строительстве
. Тем более, что вся внутренняя стена обшита OSB 7/16″, подвесить гипсокартон, шкафы
, шторы и даже картины проще и быстрее, чем в других домах.
Клиенты Enercept покупаются на SIP, когда понимают, что SIP — это улучшение по сравнению с фреймворком.
SIP берут то, что хорошо в палках (простота сборки, простота использования и настройки), и повышает производительность, от улучшения структурных возможностей до повышения энергоэффективности и ускорения установки при сохранении полной настраиваемости проекта. По сравнению с традиционным маршрутом, построенным из палочек, SIP обеспечивают более прочную, надежную и энергоэффективную структуру, рассчитанную на весь срок службы.
Enercept предлагает:
Практическая цена: Для систем Enercept SIP в комплект могут входить стеновые панели, панели крыши, материал нижней панели, материал верхней панели, центральная балка Glu-Lam, лента для швов, герметик для панелей для швов и домашняя пленка Tyvek™. Он также включает в себя все черновые проемы для окон и дверей – прорезанные, полностью обрамленные и полностью перекрытые. (Enercept — одна из немногих компаний SIPS в отрасли, которая выполняет такой уровень подгонки и отделки, что значительно сэкономит вам время!)
Преимущества строительства из наших панелей:
- SIP-панели Enercept производятся в контролируемой среде, что сводит к минимуму проблемы с монтажом на месте.
- Наша изоляционная оболочка из твердого пенопласта предотвращает провисание или оседание изоляции.
- Превосходное качество воздуха в помещении. SIP минимизирует инфильтрацию воздуха.
- Совместимость со стандартами LEED® и Energy Star. Зарабатывайте баллы LEED® for Home™ и получайте право на получение рейтинга Energy Star.
- Меньше строительных отходов. Оконные и дверные проемы вырезаются на заводе и обрамляются с установленными перемычками.
- Наша запатентованная система изолированных соединительных стоек, устанавливаемая на заводе, делает строительство быстрее, проще и прочнее.
- Каркас, обшивка и теплоизоляция за один шаг означают, что вы сможете быстрее въехать.
- Ежемесячно экономьте 40–60 % (или больше) на отоплении и охлаждении.
- Энергоэффективность повышает стоимость вашего здания при перепродаже. Здания
- SIP в 2-1/2 раза прочнее, чем обычные каркасные здания.
- Члены USGBC
- SIP-панели Enercept производятся в контролируемой среде, что сводит к минимуму проблемы с монтажом на месте.
HUD
Структурные изолированные панели Enercept были одобрены Департаментом жилищного строительства и городского развития (HUD) в соответствии с номером 1067 Бюллетеня инженеров-конструкторов.
Зачем строить обычное, если можно построить выдающееся!
— Превышает Строительные нормы и правила: 2006, 2009, 2012, 2015, 2018 Признаны Международные строительные нормы (IBC) и Международные жилищные нормы (IRC)
— 2009-2018 Международный жилищный кодекс (IRC) Предписывающий метод
— Стандарт ANSI
Более тихая и здоровая среда
SIP Enercept снижают шум ветра и других внешних шумов. Естественно герметичная конструкция SIP-оболочки сводит к минимуму попадание пыли и других аллергенов в дом.
Видео
The Meadows – это красивый район Уиллистона, где проживает одна семья. Отсюда открывается панорамный вид на гольф-клуб Eagle Ridge, реку и простирается до самого горизонта. Высокоэффективная конструкция Enercept SIP обеспечит владельцам домов умеренную, комфортную и здоровую среду.
youtube.com/embed/kh8fY7iAzHw» frameborder=»0″ allowfullscreen=»» data-service=»youtube» data-mce-fragment=»1″>
Концептуальные планы ENERCEPT
Большинство комплектов для дома, которые мы предоставляем, изготавливаются по индивидуальному заказу. Для вашего удобства мы предлагаем несколько готовых эскизных планов. Они также могут помочь сузить ваши идеи с точки зрения стиля, квадратных метров и ценового диапазона.
Планы этажей
Энергоэффективные планы домов на одну семью могут быть именно тем, что вы имели в виду, или они могут служить отправной точкой для индивидуального дизайна вашего нового дома
«Начиная с нашей первой встречи с Джоном Вагаром и экскурсии по заводу, до работы с Терри, Элом, Шейном, Логаном и вашим очень приятным администратором; все были чрезвычайно осведомлены и превзошли все наши ожидания в отношении последующих действий и информирования нас. производственного процесса. Персонал очень быстро отвечал на наши вопросы и электронные письма.
Это наш второй дом, построенный из SIP, и мы твердо верим, что SIP являются лучшими с точки зрения энергоэффективности и простоты строительства. Мы настоятельно рекомендуем Enercept кто заинтересован в строительстве дома».
Джон П., Бисби, Аризона
«Нам очень нравится ощущение конструкции SIP. Мы находимся на холме, полностью открытом северо-западному ветру. В прошлый четверг мы пережили шторм ветра/града/ливня библейских масштабов. Кабина осталась тесной, как барабан».
Peter O. Eureka, SD
«Продукт доставлен двумя партиями за два дня, как и требовалось. Четверо из нас собрали дом размером 30×78 футов за семь дней. Мы были поражены тем, что смогли собрать дом за такое короткое время. кадр. Хороший продукт, хорошая поддержка, поиск проверенных результатов. В целом, это был очень хороший опыт!»
Дарин Л., Кларк, SD
Команда Enercept и национальная сеть дилеров и строителей готовы предоставить вам экологически безопасные,
беззаботные решения для каркаса и изоляции.
