Светодиодные ленты как работают: Как работает светодиодная лента и для чего ее можно использовать
Все про светодиодную ленту. Про ее качество, срок службы и правильный монтаж.
Не хотите читать а хотите смотреть? Тогда кликаем сразу на «купить качественную светодиодную ленту» и переходим в магазин.
Как сделать выбор светодиодной ленты из множества предложений? Каков ее срок службы? Как светодиодную ленту подключать, паять и клеить На эти вопросы мы попытаемся ответить в этой статье.
Светодиодная лента пользуется огромной популярностью.
Причина этому:
1. Потребитель увидел и осознал возможности, которые дает ему использование светодиодной ленты в декорировании или освещении его интерьера, экстерьера. Малые габариты, гибкость, огромный срок службы, хорошая светоотдача и разная цветопередача — вот основные положительные качества светодиодных лент.
2. Отсутствие достойной и качественной альтернативы светодиодным лентам.
3.Постоянная «промывка мозгов» с экранов телевизора и со страниц печати об энергосбережении.
4. Новые технологии в производстве, рост конкуренции приводят к снижению цены и большей доступности.
Область применения светодиодной ленты.
На сегодняшний день область применения светодиодной ленты ленты ограничивается только Вашей фантазией. Это может быть как основной свет, благодаря использованию светодиодов большой мощности, так и декоративная подсветка потолка, различных ниш, рабочей зоны кухни, например. Предприниматели охотно устанавливают светодиодную энергосберегающую ленту в витрины, стеллажи и другое торговое оборудование для подсветки товара, взамен морально устаревающих и постоянно «горящих» люминесцентных светильников.

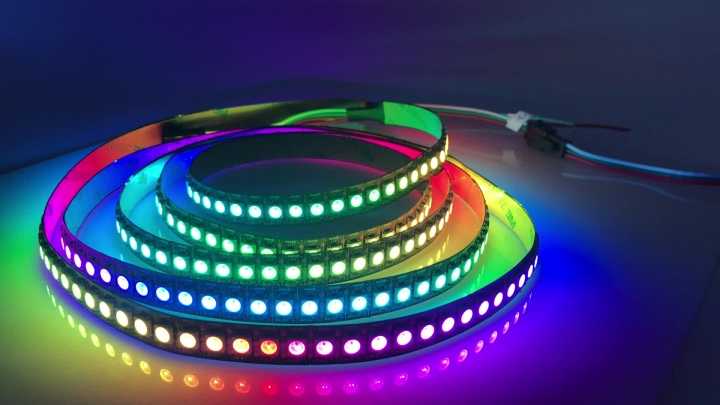

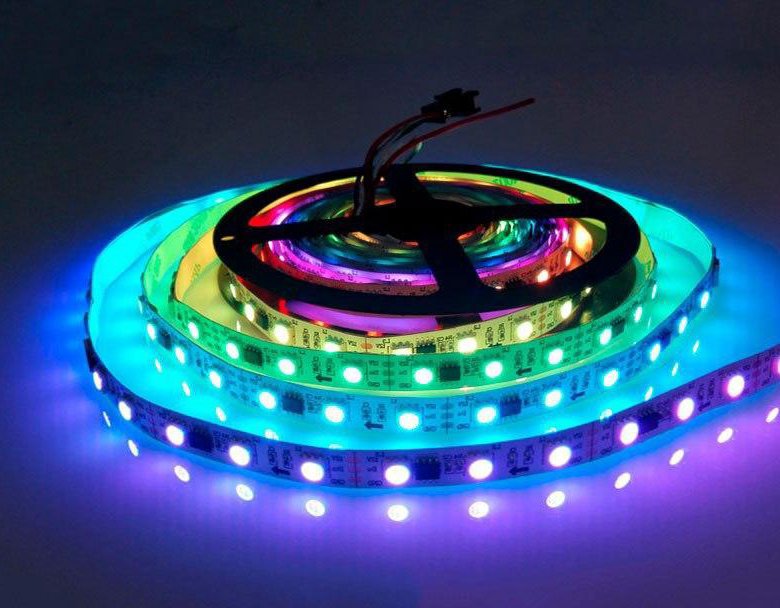

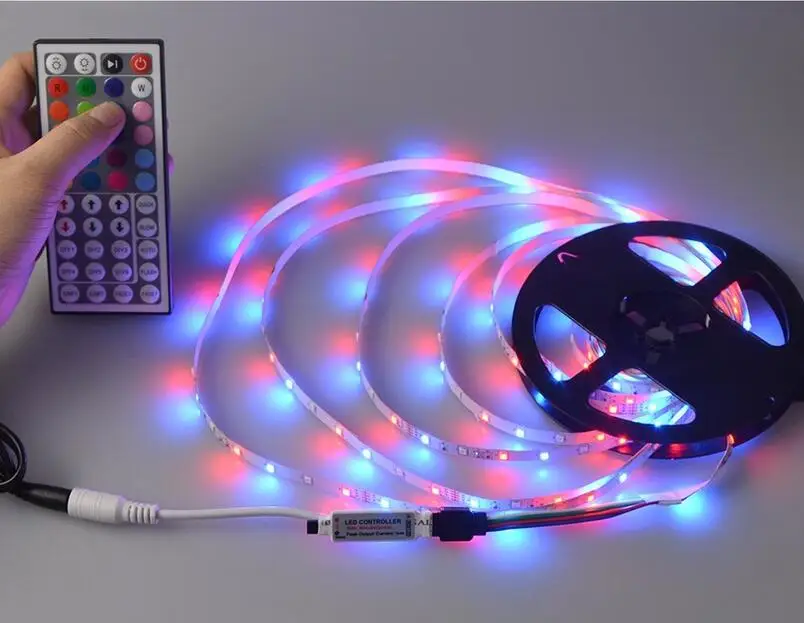

Потрясающие световые эффекты получаются при использовании ленты с изменением цветности, так называемые RGB ленты. Цветность и яркость такой ленты изменяется пультом дистанционного управления, и это очень удобно.

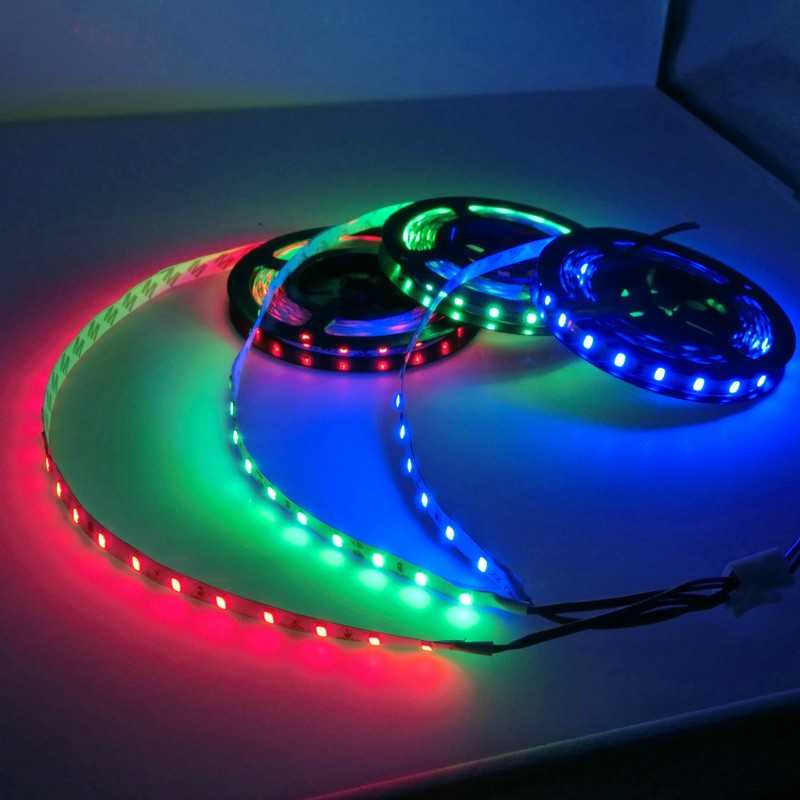

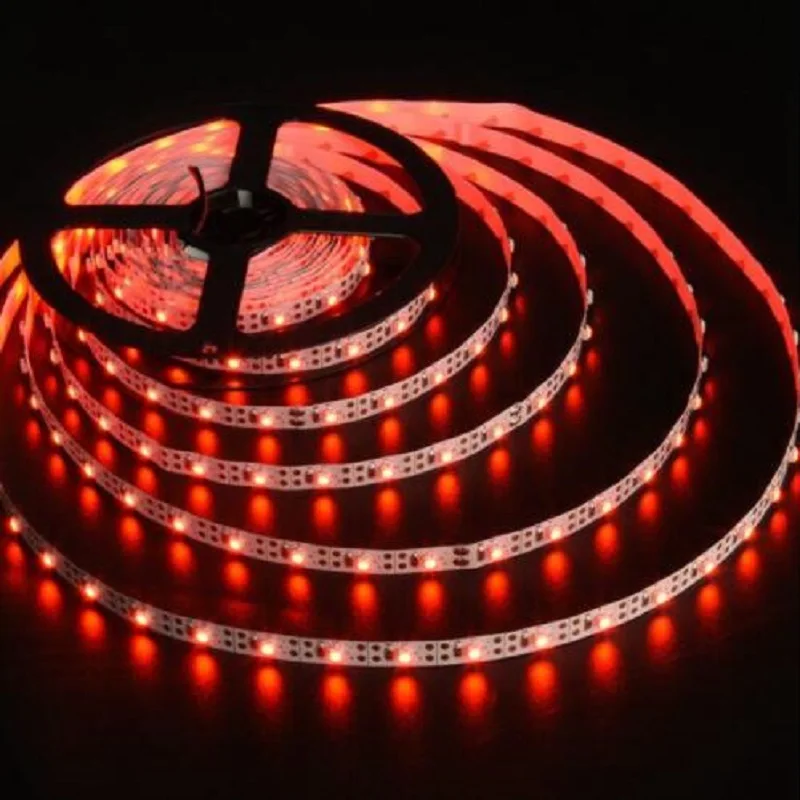

Цветной монохромной (одного не меняющегося цвета) светодиодной лентой оформляют рестораны, другие — места отдыха, а во влагозащищенном исполнении такую ленту используют в качестве уличной декоративной подсветки. Автолюбители используют цветную светодиодную ленту для подсветки днища кузова автомобиля, дисков колес и номера автомобиля.
Ленту можно закладывать в алюминиевые профили, выпускаемые специально для этих целей.. Они имеют матовый рассеиватель, что обеспечивает мягкий рассеянный свет. Его можно использовать и как дополнительное и как основное освещение.
Ленту торцевого свечения закладывают в щель между потолочным или напольным плинтусом и стеной, освещая, таким образом, стену. Появились в продаже угловые профиля для ленты, которые можно использовать вместо плинтусов.
Другими словами, благодаря разнообразию вариантов исполнения светодиодная лента стала незаменимой и используется в оформлении практически каждого интерьера.
Выбор светодиодной ленты
Как сделать выбор светодиодной ленты из множества предложений? Каков ее срок службы? Какая лента лучше? Читаем здесь!
На фоне огромной популярности и востребованности светодиодной ленты создаются фирмы, специально ориентированные на продажи светодиодных светильников и лент в частности. Эти фирмы заполоняют интернет с новыми «самыми выгодными» предложениями. Сложно устоять, надо признаться. При этом, сотрудники этих фирм в своем большинстве не представляют, что такое светодиод в принципе и как с ним обращаться. Продукция заказывается в Китае и ввозится огромными партиями по минимальным закупочным ценам (выглядят все ленты одинаково, зачем платить больше?!).
Производитель в Китае, также учитывая «дикий» спрос на точечные светодиодные светильники и пытаясь находится в конкуренции и быть востребованным оптимизирует производство, используя самые дешевые компоненты и оборудование (вплоть до ручной пайки в ленту!!! светодиодов).
На выходе получаем полу-брак. То же самое, кстати, можно сказать и про качество светодиодных ламп.
Чтобы не быть голословными, расскажем немного о компонентах светодиодных светильников и степени их важности для срока службы и яркости.
Само «сердце» светодиода — кристалл
Его «выращивание» — процесс требующий исключительной технологической подготовки, глубоких теоретических знаний и многолетнего опыта. На сегодняшний день в технологической гонке за «совершенный» светодиод участвуют только несколько компаний (Cree, Nichia, Siemens-Osram, например), а «новенькие» уже изначально «куют» дешевый светодиод для России и других развивающихся стран.Изначально световой поток светодиода стараются подогнать под определенный стандарт. Это достигается легко. Сложно удержать требуемый световой поток.
Кристаллу присущ важнейший, определяющий срок службы светодиода термин «деградация» — его разрушение и падение светового потока с течением времени.
Деградируют все без исключения кристаллы. Только у качественных световой поток за 10.000 часов уменьшится на 2% от первоначального значения, а у остальных за те же 10.000 часов — на 20%. Как правило, у «порядочных» производителей сроком службы принято считать время до спада светового потока до 80% от первоначального значения. У «непорядочных» — кому как вздумается, канонов нет.
Корпус кристалла и контактные соединения
От его конструкции во многом зависит скорость деградации кристалла. Светодиод во время работы сильно нагревается и, чем лучше отводится тепло от кристалла (чем продуманнее изготовлен корпус), тем выше срок службы светодиода. Также важна конструкция контактных соединений. В электрической цепи, как правило, последовательно находится несколько светодиодных чипов плюс резисторы. При некачественой сборке-пайке одного чипа не работает вся последовательная цепь длиной 4-8 см (в зависимости от модели ленты). Согласитесь, эффект прерывистой светящейся линии с нелогичными интервалами — нелепо и «дешево».
Люминофор
Сделаем для некоторых открытие, но нет светодиодов, излучающих белый свет. Его получают, как правило, пропуская синий свет через желтый люминофор. Соответственно, чем выше качество люминофора, тем приятнее и ярче свет. Для светодиодных лент очень важный показатель -однородность свечения светодиодов. В зависимости от люминофора, «белый» светодиод светит в диапазоне от желтоватого до голубоватого оттенков. Перед монтажем светодиодов в ленту они подвергаются калибровке — отбору в одну партию по разным признакам, в т.ч. по цветности. Важно: производители точечных светодиодных светильников и лент сами практически всегда не являются производителями светодиодов. Экономя и покупая мешки некалиброванных светодиодов у разных производителей «просто белого» свечения и впаивая их в ленту, производитель лент получает продукт предвиденного разнокалиберного свечения.
Оптика
Кристалл излучает свет в определенном направлении.
Чтобы его «собрать» и заставить светить так как нужно, под углом 120 градусов, например, используются различные «хитрости»: линзы и оптические компаунды. Чем они качественнее, тем «правильнее» цветопередача и меньше потери светового потока.
На качество светодиодных лент, и, соответственно, срок службы в огромной степени также влияет компетентность и «чистоплотность» производителя. В погоне за прибылью большинство азиатских производителей не брезгует (тут надо признать и вину недобросовестных заказчиков из России) устанавливать на светодиодные ленты возможно и качественные комплектующие, НО предназначенные для целей не связанных с освещением (например светодиоды для индикации), «разогнав» их запредельным током и получив хорошие выходные данные. Изделие будет служить…. 1 месяц.
Таким образом, учитывая все вышеизложенное, можно сделать вывод что:
1. Светодиодная лента, которую Вы намерены использовать часто и подолгу должна стоить дороже, чем Вам хочется.
2. Дешевая лента — «кот в мешке». При правильном монтаже светодиодной ленты и периодическом ее использовании может прослужить и значительный срок. Но какой?
Так как же все-таки сделать верный выбор? Как определить качественную светодиодную ленту?
Совет №1
Если возможно подключить, подключите. Разная цветность светодиодов в ленте, присутствие в ленте «белого» света других оттенков кроме желтого и голубого (например розовый), заметное понижение яркости последнего светодиода в стандартной бухте говорит о том, что лента некачественная. Для светодиодной ленты RGB наличие «правильного» белого света — один из основных показателей качества. Даже если Вам не важна цветность, например, то есть смысл задуматься, а при таком отношении к продукции не перегорит ли она завтра?!
Совет №2
Если подключить светодиодную ленту возможности нет, то просто рассмотрите ее на предмет качества пайки элементов ленты и несущего материала.
Совет №3
Обращайтесь за продукцией в компании, имеющие многолетний опыт работы в сфере бытового освещения и в том числе светодиодного. Такие компании заинтересованы в своем имидже, имеют давние проверенные контакты с поставщиками и вряд ли продадут Вам товар явно плохого качества. Требуйте и получайте у них гарантию.
Также важно понимать, что светодиодная лента будет Вас радовать своим светом годами только при условии соблюдений ее правил монтажа.
Монтаж светодиодной ленты. Как паять и клеить ленту
Правильный монтаж ленты — 50% залога долгой жизни без болезней Вашей светодиодной подсветки (остальные 50% приходятся на качество самой светодиодной ленты).
Рекомендуем доверить монтаж подсветки профессионалам либо, если уж очень хочется все сделать своими руками, внимательно отнестись к нижеизложенным правилам.

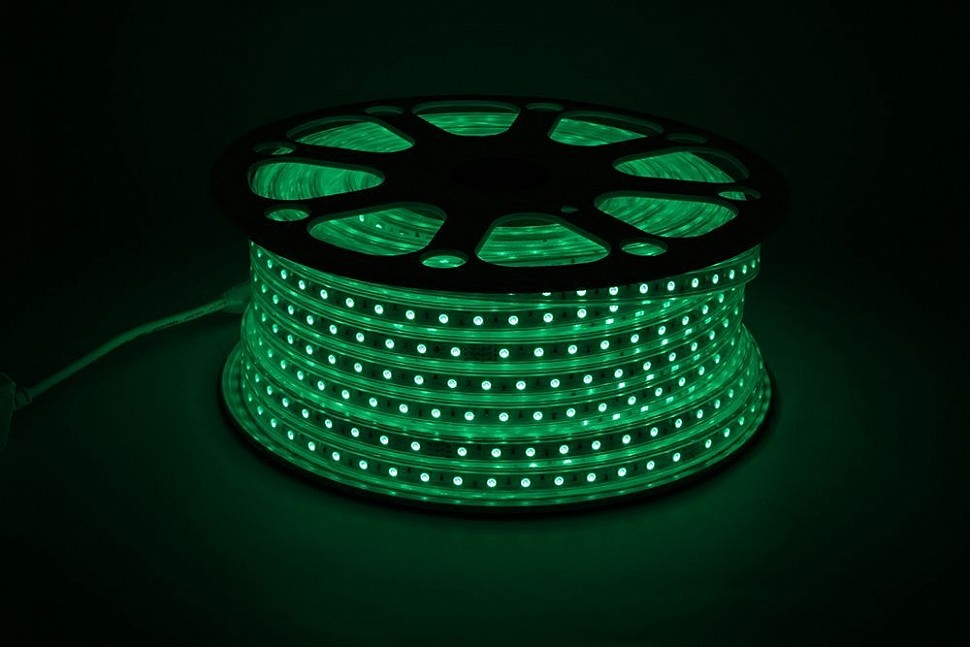

1.Светодиодная лента поставляется на бобинах наподобие старых магнитофонных по нескольку метров. В основном по 5м. Она режется только в обозначенных для этих целей местах (обычно символ «ножницы» или обозначенные места для пайки провода питания). Кратность резки в зависимости от модели 4-8 см. Если отрежете в другом месте — большой беды не будет: не будет работать этот 4-8 см отрезок. На остальные диоды ошибочная резка никак не скажется.
2.Светодиодная лента с обратной стороны имеет клеевую, так называемую 3М-основу. По нашему- тонкий двусторонний скотч. Этой стороной лента приклеевается к очищенной и обезжиренной поверхности. Можно использовать предназначенный для таких целей алюминиевый профиль или просто полоску-рейку из него. Это обеспечит хороший теплоотвод от светодиода.
Рекомендуется начальный и конечный участки ленты подклеить дополнительно на профессиональный клей. При этом поверхность не должна иметь каких либо режущих кромок, больших разрывов, значительных резких перепадов высоты.
3. Избегайте изломов ленты и изгибов малого (менее 20 мм) радиуса
4.Соблюдайте полярность при подключении контроллера и блока питания для ленты. Неверно подключенная лента светиться не будет, а контроллер с большой вероятностью сгорит. На большинстве блоков (см. фото) с IP 20 вывод «COM» обозначает «минус», вывод «+V», соответственно, «плюс». На влагозащищенных блоках коричневый вывод — это «плюс», синий-«минус».
5. Если подвод питания осуществляется не специальным прилагаемым к ленте проводником, а пайкой, то она должна производиться быстро и аккуратно. Рекомендуется при пайке заземлять паяльник во избежание статических разрядов на светодиоды.
6.Возможность соединения (спаивания) последовательно двух участков ленты оговаривается в прилагаемой к светодиодной ленте инструкции.
Если есть возможность избежать такого соединения, избегайте. Во-первых, чем длиннее участок ленты, тем выше потери напряжения в ней, меньше ток через последний светодиод, и, соответственно, его яркость. Особенно это заметно на лентах повышенной мощности и яркости. Во-вторых, если производитель указал допустимый метраж без каких-либо расчетов и экспериментов, «от балды», то есть вероятность выхода из строя начальных метров ленты из-за выгорания медных дорожек. В-третьих, большая мощность светодиодной ленты требует мощного габаритного блока питания, которому нужно еще найти место, доступное в дальнейшем для обслуживания блока.
Полезный совет: для большей равномерности свечения рекомендуется подпаивать провод питания к середине участка или к обеим концам светодиодной ленты, таким образом уменьшая падение напряжения (изменение яркости) в ленте в 2 раза.
7. Соблюдайте соотношение потребляемой мощности ленты и блока питания, а также сечение провода. Блок питания и сечение провода должны иметь запас мощности 10-20%.
8. Светодиоды очень не любят высокой температуры. При повышении допустимой температуры хоть на 1 градус происходит быстрая деградация кристалла, падение светоотдачи и «смерть» светодиода. Соблюдайте температурный режим, по-возможности располагая светодиодную ленту вдали от источников тепла.
Полезный совет: Не используйте без острой необходимости влагозащищенную светодиодную ленту в герметичном силиконовом кожухе. Светодиоду не так страшна повышенная влажность как слабая теплоотдача сквозь силиконовый кожух.
Кстати, появилась в нашей библиотеке статья «Лучшие светодиодные лампы»
Автор: Интернет-магазин светильников и электрики НОВОСВЕТ 74.
При использовании данного материала ссылка на автора обязательна!
Как подключить светодиодную ленту — Инструкция по монтажу светодиодной ленты
2015-11-25
Два важных момента
- Большинство производителей не рекомендуют подключать последовательно более 5 метров светодиодной ленты (что особенно важно при подключении мощной ленты).
Если вы решите нарушить данное правило, то во-первых, получите значительную потерю яркости в конце подключаемой ленты, а во-вторых, из-за перегрузки на токопроводящих дорожках, светодиодная лента прослужить значительно меньший срок, чем могла бы. - Все продавцы светодиодной ленты дают гарантию. НО на практике большинство из них в случае брака НЕ примут ленту назад по гарантии, мотивируя тем, что нарушена целостность изделия. Поэтому, прежде чем резать ленту на куски, паять и приклеивать, аккуратно размотайте катушку ленты и подключите ее к блоку питания (подробнее об этом ниже). Пусть она поработает 8 — 24 часа. Тем самым вы убедитесь, что светодиодная лента и блок питания работают как надо, а в случае брака вам все обменяют.
Общие правила подключения
- Светодиодную ленту нельзя подвергать механическим воздействиям (гнуть, мять и все такое). В противном случае могут возникнуть проблемы с контактами и лента будет гореть частями (если вообще будет).
- При соединении отрезков ленты нельзя повреждать токопроводящие дорожки на плате. Иначе результат будет такой же, как в предыдущем пункте.
- В продаже имеются коннекторы для соединения и подключения светодиодной ленты. НО при токовой нагрузке на отрезок ленты более 4 А производители не рекомендуют ими пользоваться. Используйте пайку. Она гораздо надежнее.
- Следите за тем, чтобы блоки питания соответствовали полной нагрузке изделия и имели запас мощности 20 — 30% (как подобрать блок питания для светодиодной ленты). Если вы решили сэкономить и поставить блок питания меньшей мощности, чем необходимо, заранее с ним попрощайтесь . Cкорее всего, он сгорит в течение первого года службы. И возможно вместе с лентой.
- Мощность RGB-контроллера или димера для управления цветом или яркостью должна быть НЕ меньше общей мощности подключаемой ленты. Запас мощности не требуется. Если мощности RGB-контроллера или диммера не хватает — дополнительно используйте усилители сигнала недостающей мощности и нужным количеством каналов (одноцветная лента — 1 канал, RGB — 3 канала, RGBW — 4 канала).
- При размещении светодиодной ленты на металлической или другой токопроводящей поверхности между лентой и опорной поверхностью обязательно обязательно надо устанавливать электроизоляционный материал. Иначе кого-то может дернуть током.
- Степень пыле-влагогозащиты ленты (IP) должна соответствовать условиям эксплуатации ленты (подробнее о степенях IP)
- Статическое электричество может повредить вашу ленту, будьте акуратны.
- Для подключения питания ленты лучше подрядить квалифицированных специалистов. Если таковых не имеется, то можно подключить самостоятельно, НЕ ПЕРЕПУТАВ местами вход блока питания 220В и выход — 12/24В. Если не хотите, чтобы вас при этом дернуло током — не желательно работать под напряжением.
Можете перечитать инструкцию еще раз и собраться с духом ;).

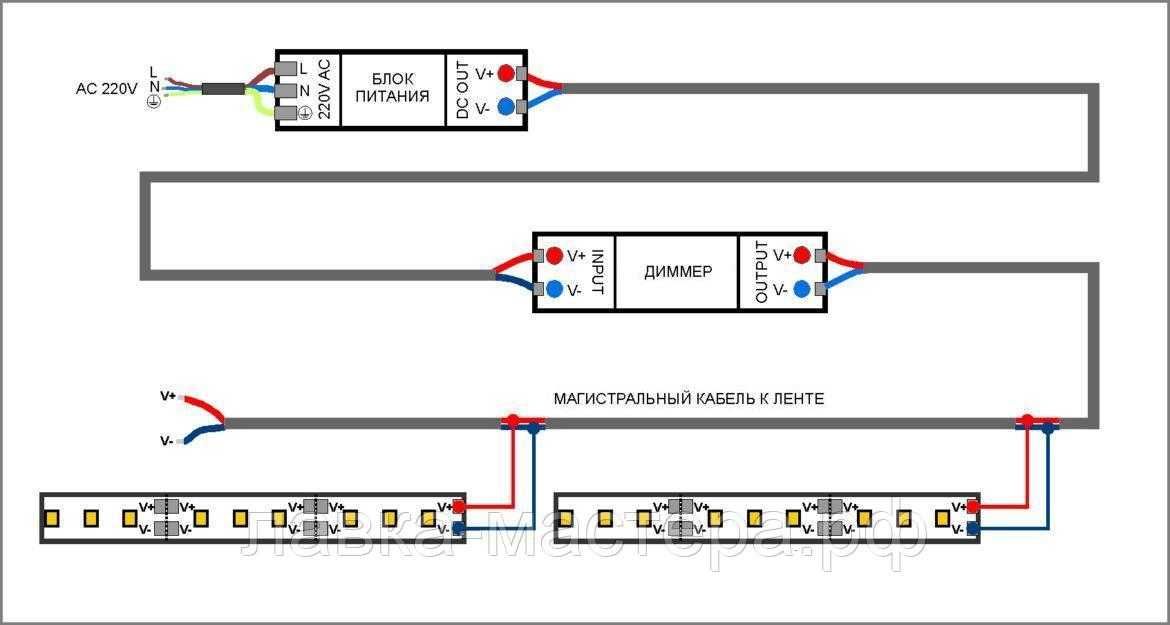

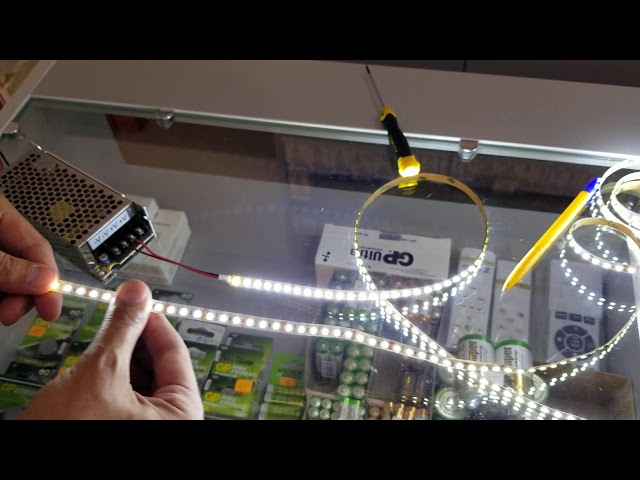

Подключение светодиодной ленты

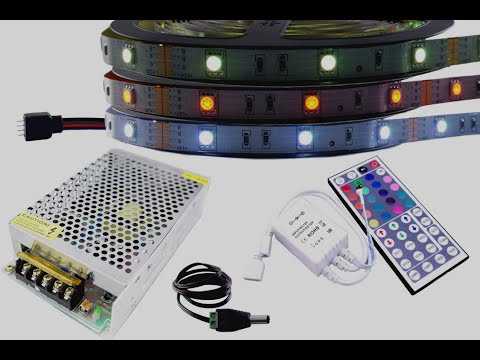

Будем считать, что вы уже приобрели светодиодную ленту, диммер или RGB-контроллер и блок питания подходящей мощности.
- В первую очередь необходимо подготовить поверхность для монтажа. Мощную светодиодную ленту (мощность более 10 Вт/метр) лучше монтировать на металлический профиль или какую-то алюминиевую подложку. Монтажная поверхность должна быть цельной, чистой и обезжиренной (в этом вам может помочь спирт и чистая тряпочка). При монтаже ленты на металлические и другие токопроводящие поверхности, необходимо изолировать ленту от поверхности.

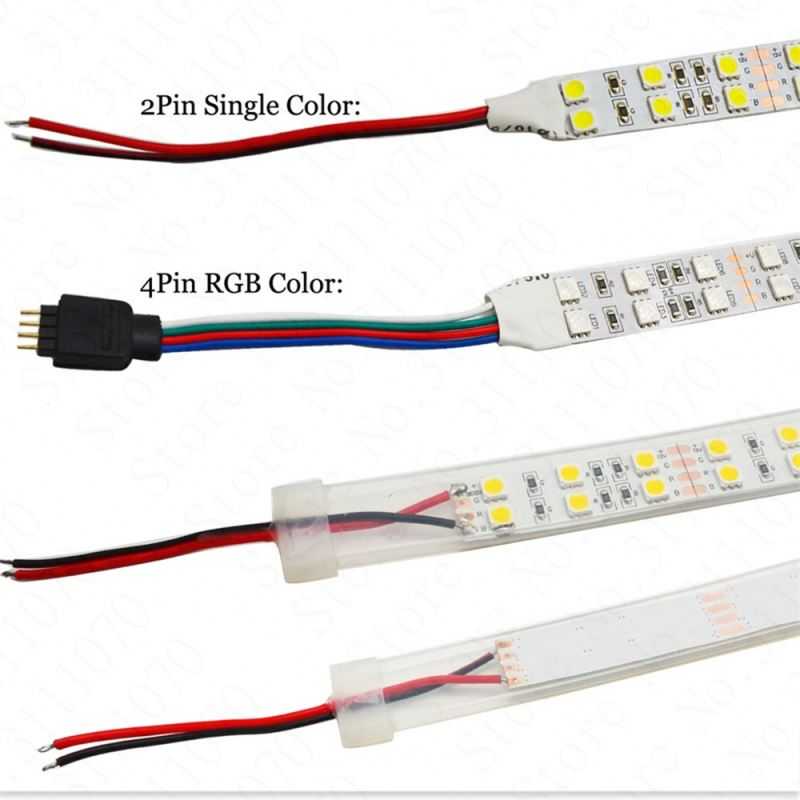

- Вы можете разрезать, спаивать и припаивать к светодиодной ленте провода только в специально обозначенных местах. Обычно это полоски через каждые 2,5 — 10 см ленты. Для соединения двух отрезков ленты или ленты с проводами следует спаять их на обо
- Перед тем, как приклеивать ленту, мы рекомендуем спаять ее, соединить с контроллером или диммером (при необходимости) и блоком питания и розеткой. Затем убедиться, что вся ваша конструкция идеально работает. И только после этого приклеивать ленту с помощью клейкого слоя 3М или клея/герметика.

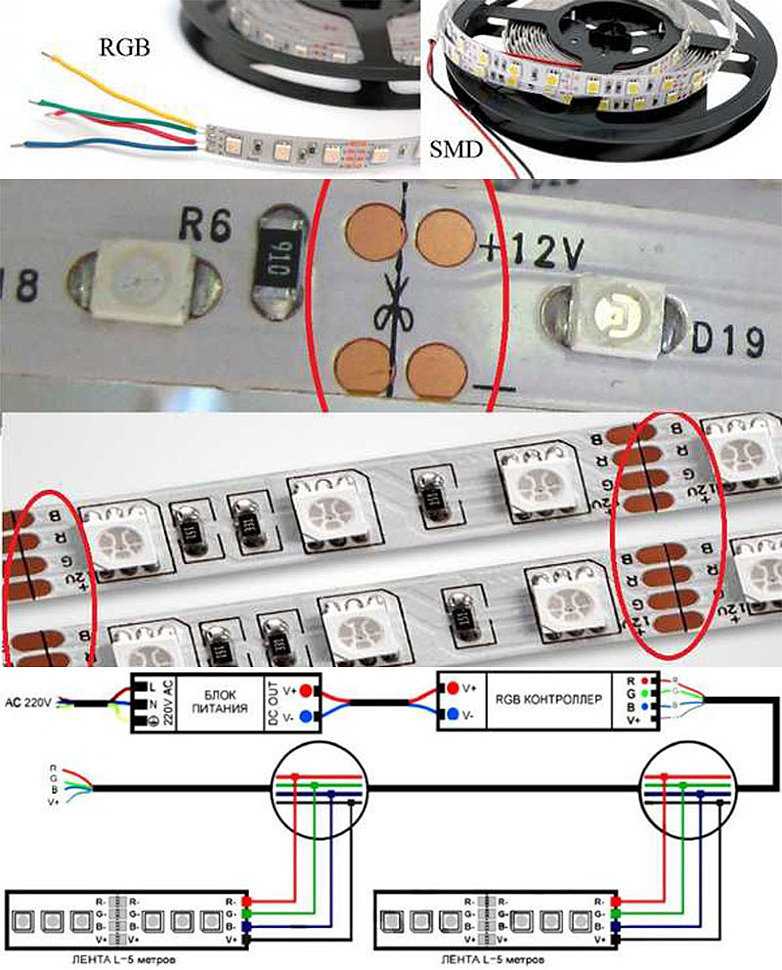

- Спаять отрезки ленты между собой можно только на обозначенных площадках. Температура паяльника должна быть не более 260 °С. При этом время пайки не должно превышать 10 секунд.

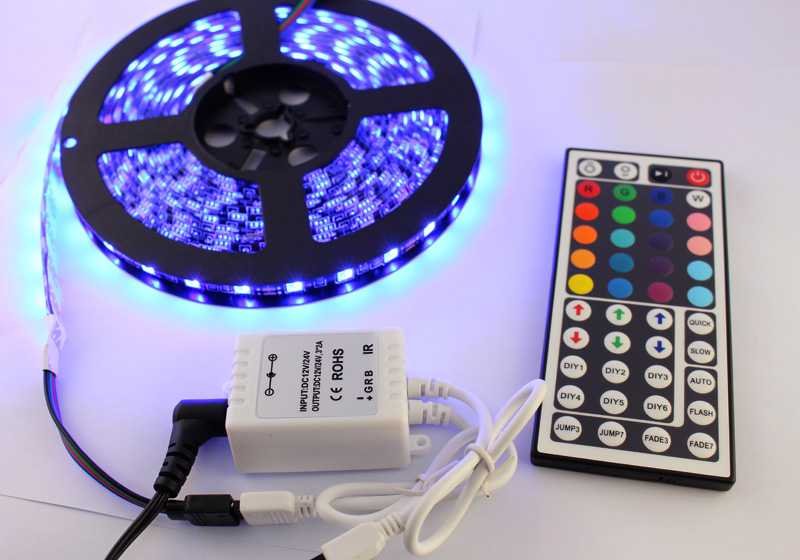

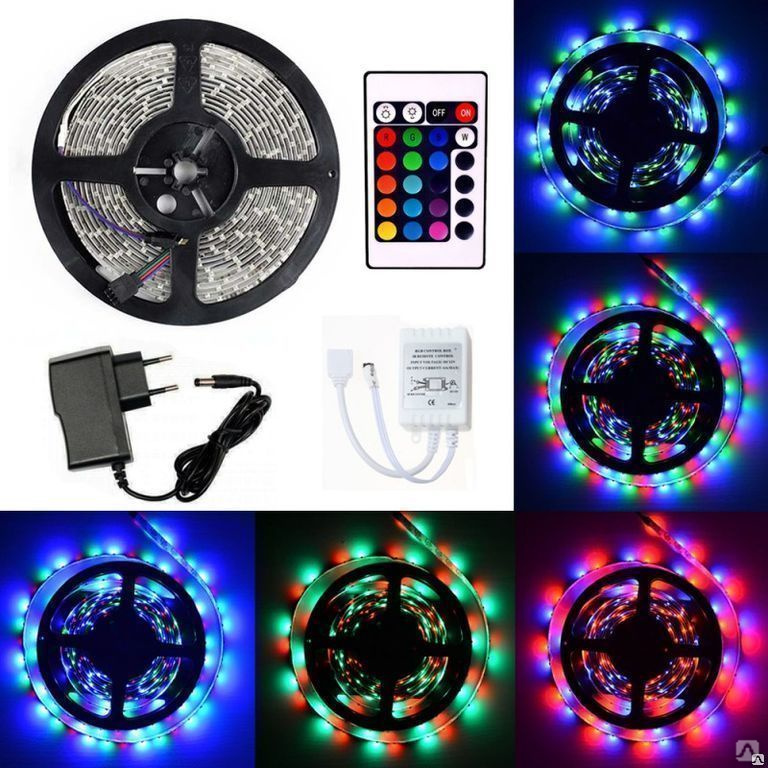

- Если вы монтируете RGB-ленту, то необходимо подключить RGB-контроллер. Подключение светодиодной ленты к контроллеру производится проводами от ленты. Каждый провод имеет свое обозначение на токопроводящей дорожке, R,G,B и V+, и подключается соответственно полярности к 4 входам на контроллере R,G,B,V+.

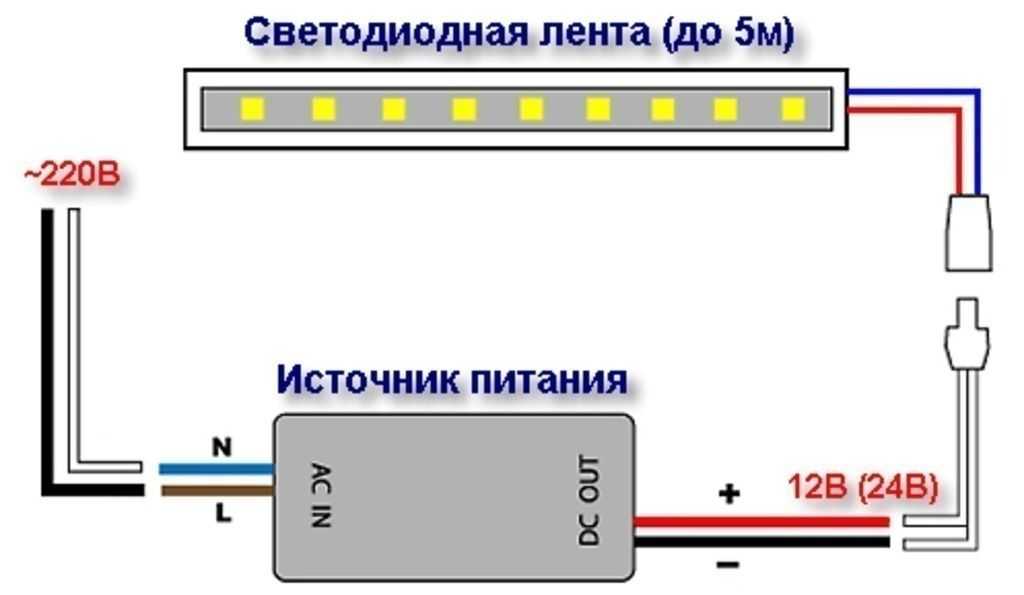

- Теперь подключаем ленту или RGB-контроллер (если у вас RGB-лента) к блоку питания. Лента и контроллер имеют напряжение 12/24V, поэтому важно подсоединить их с правильной стороны блока питания, там где «+» и «-«. Соединяем «+ провод» от блока питания с «+ проводом» от светодиодной ленты, а «-» с «-» соответственно при помощи скрутки или монтажных коннекторов. Если при соединении блока питания и ленты/контроллера вы перепутаете «+» и «-«, ничего страшного не произойдет — лента не будет гореть. Просто поменяйте местами провода.
- Почти последним этапом будет подключение блока питания к сети 220V. Для этого 2-х жильный провод от сети 220V подключают к разъемам L+ и N- на блоке питания.
- Вот теперь проверяем нашу конструкцию — подаем питание 220V. Проверьте как работает RGB-контроллер, поиграйте цветами ленты.
- Если все работаем идеально, то можно приклеивать ленту к поверхности. Помните, что необходимо избегать резких изгибов ленты. Радиус изгиба не должен быть меньше 20 мм. Кроме того, не допускайте повреждения проводящих дорожек.

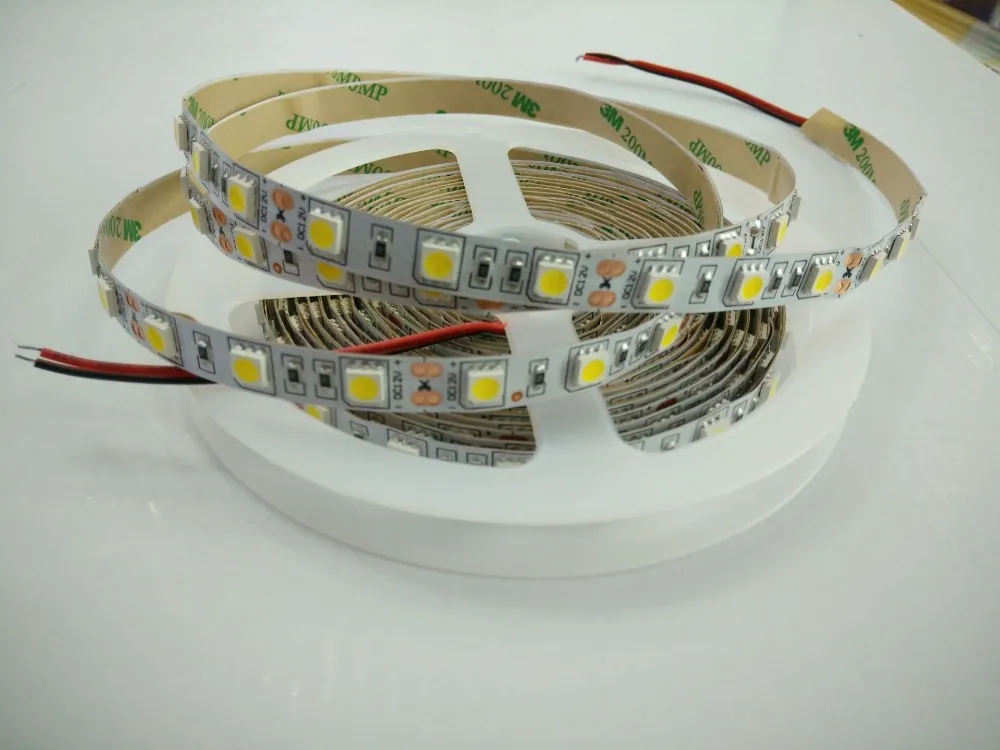

- Светодиодные ленты обычно имеют клейкий слой 3M, нанесенный с обратной стороны. Эта клеевая поверхность позволяет легко произвести монтаж. Удаляем защитное покрытие с клеевого слоя и легким усилием прижимаем ленту к поверхности.
Просто поменяйте местами провода.Инструкции по теме:
Как правильно подключить блок питания
Как подключить многоцветную (RGB) светодиодную ленту

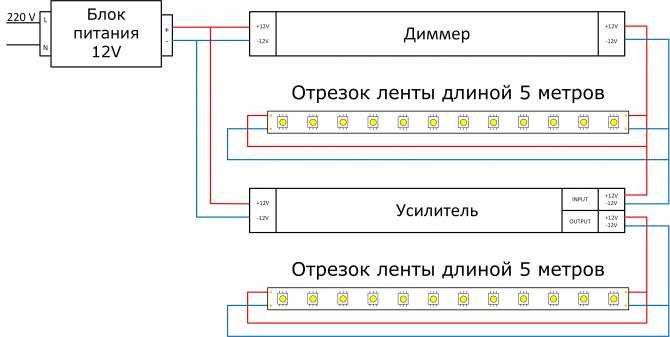

Схема подключения усилителя со светодиодным диммером
Назад
Все инструкции
Светодиодная лента служит 50 тысяч часов
Сегодня практически повсеместно в качестве подсветки отдельных интерьерных элементов, конструкций внешних помещений и фасадов зданий используются светодиодные ленты различной яркости и различной конструкции.
Они повсеместно вытеснили люминесцентные и неоновые светильники. Перед последними у светодиодных лент есть целый ряд неоспоримых преимуществ:
- У них более простая процедура монтажа, не требующая никаких дополнительных затрат.
- В отличие от люминесцентных ламп, при создании светодиодных лент не используется никаких вредных веществ.
- Светодиоды отличаются очень низким уровнем энергопотребления. Они способны реально экономить ваши деньги за оплату электроэнергии даже при самом интенсивном использовании светодиодных лент.
- Длительный срок службы – до 50 тысяч часов работы.
Вот только нередко светодиодные ленты вместо обещанных десятков тысяч часов работы служат только несколько месяцев, после чего отказываются включаться.
Почему светодиоды быстро сгорают?
Причин, почему светодиодные ленты быстро сгорают, как правило, две: ошибки, допущенные при их электромонтаже непосредственно в помещении, и низкое качество производственной сборки.

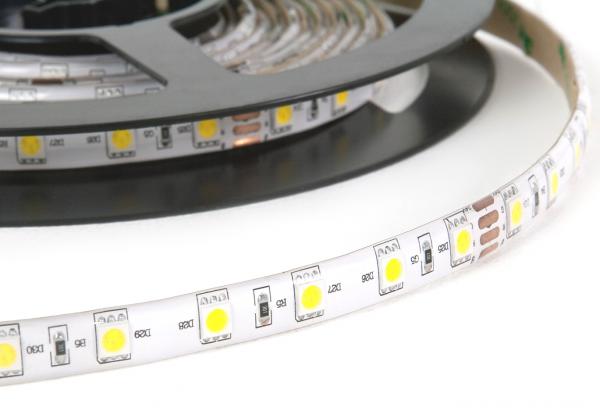

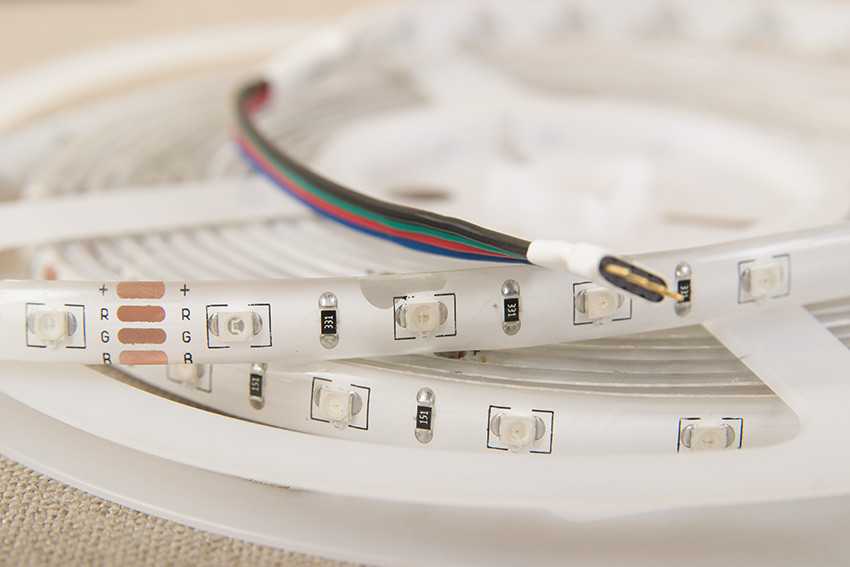

Светодиодная лента представляет собой гибкую многослойную печатную плату, состоящую из токопроводящих и токоизолирующих слоёв, а на её поверхности смонтированы пары светодиодов и резисторов. Последние и обеспечивают требуемый режим работы.
При низком качестве светодиодной ленты установленные на ней светодиоды постепенно деградируют, причем, скорость этого процесса сильно коррелируется с температурой кристалла светодиода: чем выше температура, тем больше скорость деградации.
Низкое качество производственной сборки связано с желанием производителя максимально снизить себестоимость производства и, соответственно, продажную цену светодиодной ленты.
Причины, по которым светодиоды рано выходят из строя
Желая максимально снизить продажную стоимость светодиодных лент, производители при производстве используют некачественные материалы, которые и становятся причиной слишком быстрого выхода из строя светодиодных лент.
В частности, причиной слишком быстрой поломки являются:
- Низкое качество кристаллов и люминофоров, нанесённых на поверхность светодиодов.
- Применение однослойной ленты вместо многослойной.
- Слишком тонкие токопроводящие дорожки.
- Слишком малое содержание меди в токопроводящих дорожках.
- Применение резисторов с меньшим сопротивлением, чем то необходимо согласно установленным стандартам. Это приводит к увеличению яркости свечения, но из-за превышения силы допустимого тока светодиоды выгорают намного быстрее обычного.
Ошибки монтажа светодиодов, приводящие к их выгоранию
- Превышение пятиметровой длины при последовательном подключении либо удлинении светодиодной ленты приводит к её перегреву и снижению уровня яркости на начальном участке ленты, поскольку на неё подаётся ток, превышающий допустимый показатель для токопроводимых дорожек ленты. На каждые пятиметровые ленты (её максимальная длина) необходимо подводить отдельные кабели.
- Несоблюдение требований влагозащиты, из-за чего на поверхность светодиодной ленты попадает вода.
- Воздействие на светодиодную ленту агрессивных химических веществ (хлора, аммиака и пр.).
- Длительное попадание на светодиоды прямых солнечных лучей.
- Длительное воздействие на светодиоды высоких температур.
К счастью, далеко не все производители стремятся снижать продажную стоимость своих светодиодных лент за счет снижения качества их изготовления. Если вы хотите, чтобы приобретенные вами светодиодные ленты и светодиоды прослужили заявленные 50 тысяч часов, обратите внимание на торговую марку Arlight.
Разнообразие продукции Arlight
Эта компания выпускает широкий перечень светодиодных лент различных типов, с различным уровнем влагозащиты, с различной плотностью размещения светодиодов, различной мощности и различным напряжением питания светодиодов.
Более того, только компанией Arlight предлагаются к продаже белые светодиодные ленты сразу четырех различных оттенков:
- 3000 К – тепло-белый оттенок;
- 4500 К – оттенок дневного белого света;
- 6000 К – чистый белый оттенок;
- 9000 К – холодный белый оттенок.
И все эти оттенки вы можете получить на одной мультибелой ленте MIX, особенность которой – изменяемая цветовая температура.
Гарантия качества всех светодиодных лент
Компания Arlight уделяет самое пристальное внимание вопросам качества всей своей продукции. Так, в процессе изготовления абсолютно над всеми светодиодами производится калибровка по яркости свечения и цветовой температуры, после чего светодиодам присваивается определённый код – BIN. Соответственно, на основании этого кода и формируются партии светодиодных лент, направляемых в места продажи. Одна партия – один BIN-код, который наносится на упаковку со светодиодными лентами.
Абсолютно все влагозащищенные ленты Arlight герметизируются с помощью высококачественного силикона, который не изменяет свой цвет и не трескается в процессе эксплуатации светодиодной ленты. Кстати, некоторые не особо щепетильные к качеству своей продукции производители герметизируют светодиодные ленты при помощи эпоксидной смолы.
Она же со временем желтеет, а её поверхность трескается.
При производстве светодиодных лент Arlight применяются двусторонние печатные платы, на которые нанесены токопроводящие дорожки большого сечения, созданные с использованием высококачественной меди.
Сравнение продукции Arlight с её аналогами
Световой поток для SMD3528: у двухслойной светодиодной ленты Arlight – 6-8 Лм, у её низкокачественных аналогов – 2-4 Лм.
Световой поток для SMD5060: у двухслойной светодиодной ленты Arlight – 18-21 Лм, у её низкокачественных аналогов – 10-15 Лм.
Световой поток для SMD5730: у двухслойной светодиодной ленты Arlight – 42-50 Лм, у её низкокачественных аналогов – 20-25 Лм.
Показатели потери яркости свечения в первый год службы: у лент Arlight – не более 10%, а её низкокачественных аналогов – до 50%, а в некоторых особенно тяжёлых случаях – до 90%.
Однородность белого света: у Arlight происходит строгое разделение на BIN-коды, тогда как у низкокачественных аналогов фиксируется сильный разброс по оттенкам.
Стабильность белого свечения в первые 1000 часов работы: у светодиодов Arlight фиксируется изменения свечения не более 4%, у её низкокачественных аналогов – изменения оттенка порой превышает 20%.
Баланс белого цвета для RGB: у Arlight – сбалансированный, у низкокачественных аналогов наблюдается наличие красных и цветовых оттенков.
Таким образом, Arlight – это действительно современные, экономичные и долговечные светодиодные ленты, стабильно и эффективно работающие на протяжении многих лет.
Следите за нашими новостями и акциями в соцсетях:
- Telegram
- VKontakte
Светодиодные ленты со сверхвысоким индексом цветопередачи
СВЕТОДИОДНЫЕ ПОЛОСЫ
ГИБКАЯ ЛЕНТА 12 В И 24 В ПОСТОЯННОГО ТОКА С 95 CRI и 90 R9
Высокий индекс цветопередачи обеспечивает естественные цвета
Красное яблоко кажется красным, потому что оно отражает волны красного цвета, но поглощает другие.
Но не все светодиодные ленты имеют одинаковое количество красного света с длиной волны.
В результате под разными светодиодными лентами красное яблоко может отражать разное количество красного света, меняя свой внешний вид.
Индекс цветопередачи (CRI) измеряет способность источника света отображать истинные цвета объекта. Без светодиодной ленты с высоким индексом цветопередачи объекты могут казаться блеклыми, тусклыми или неточными.
Подробнее о CRI →
Высокий индекс цветопередачи обеспечивает естественные цвета
Красное яблоко кажется красным, потому что оно отражает волны красного цвета, но поглощает другие.
Но не все светодиодные ленты имеют одинаковое количество красного света с длиной волны.
В результате под разными светодиодными лентами красное яблоко может отражать разное количество красного света, меняя свой внешний вид.
Индекс цветопередачи (CRI) измеряет способность источника света отображать истинные цвета объекта. Без светодиодной ленты с высоким индексом цветопередачи объекты могут казаться блеклыми, тусклыми или неточными.
Подробнее о CRI →
«Я купил их, чтобы установить над кухонным островом, где раньше стояли люминесцентные лампы T8. Точность цветопередачи фантастическая, с великолепной насыщенностью красного. Это очевидное изменение благодаря ярким цветам и насыщенным красным цветам. Клубника выглядит очень хорошо, ха! Я очень счастлив. с результатами
Что считается высоким индексом цветопередачи?
CRI рассчитывается как значение с максимально возможным баллом 100. Значение CRI 95 или выше считается очень высоким и указывает на то, что источник света делает объекты очень похожими на то, как они выглядели бы в условиях естественного освещения.
CRI можно дополнительно разбить на подоценки, известные как значения «R», которые также имеют максимум 100. Каждое значение R представляет способность источника света к цветопередаче для определенного цвета или оттенка.
Наиболее распространенное определение CRI Ra — это просто среднее значение первых 8 значений R (от R1 до R8). Другие значения R, такие как R9 и R12, являются критическими образцами цвета, которые представляют глубокий красный и насыщенный синий, но, к сожалению, не учитываются при обычном расчете CRI Ra.
Подробнее о CRI R9 →
Идеальная цветопередача — 95 CRI
Светодиодные ленты Waveform Lighting разработаны с индексом цветопередачи не менее 95.
Это означает, что наши лампы практически неотличимы от классических ламп накаливания, галогенных ламп или ламп дневного света, в зависимости от цветовой температуры.
Сравните наши значения CRI R с другими источниками света, нажав соответствующие кнопки ниже.
Освещение формы волны 95 CRI
Естественный дневной свет (D50)
Белый светодиод 80 CRI @ 5000K
Белый светодиод 90 CRI @ 5000K
Флуоресцентный @ 5000K
Светодиод RGB @ 5000K
- Счет:
- 25
- 50
- 75
- 100
- R1
- R2
- R3
- R4
- R5
- R6
- R7
- R8
- R9
- R10
- R11
- R12
- R13
- R14
- Р15
«Эта светодиодная лента очень хорошо сравнима с моей лентой, которая, по мнению многих, является лидером в этой категории продуктов.
Вы определенно можете попробовать эту ленту, не раздумывая.»Красивый, мягкий свет
Наши светодиодные ленты с высоким CRI доступны в диапазоне цветовых температур от 2700K до 6500K, все с CRI 95 или выше.
Помимо обеспечения высочайшего качества цвета, важно также, куда падает свет. Размещая отдельные диоды очень плотно, мы можем устранить «точки» и темные пятна между излучателями, которые могут вызывать блики и неравномерное распределение света.
Создайте свои собственные светильники, используя алюминиевые каналы, диффузоры и другие соединительные аксессуары, чтобы получить идеальное индивидуальное решение для освещения.
Принадлежности →
Красивый, мягкий свет
Наши светодиодные ленты с высоким CRI доступны в диапазоне цветовых температур от 2700K до 6500K, все с CRI 95 или выше.
Помимо обеспечения высочайшего качества цвета, важно также, куда падает свет.
Размещая отдельные диоды очень плотно, мы можем устранить «точки» и темные пятна между излучателями, которые могут вызывать блики и неравномерное распределение света.
Создайте свои собственные светильники, используя алюминиевые каналы, диффузоры и другие соединительные аксессуары, чтобы получить идеальное индивидуальное решение для освещения.
Принадлежности →
Наш рецепт светодиодов с высоким индексом цветопередачи
Некоторые из самых насыщенных и ярких цветов, которые мы видим, требуют для раскрытия достаточной энергии красной длины волны.
Света с красной длиной волны много в естественном свете, но, к сожалению, он не самый эффективный для освещения, и в результате большинство производителей светодиодов уменьшат количество красного света в пользу зеленого из-за его более высокой эффективности.
Однако когда дело доходит до цветопередачи, чрезмерное представление зеленых длин волн вызывает значительные искажения в том, как выглядят объекты, и это отражается в низких значениях CRI для стандартных светодиодных продуктов.
Включив дополнительный высокоэффективный красный люминофор в наш производственный процесс светодиодов, мы можем улучшить спектральный состав и создать белый свет, который больше напоминает естественный свет. В результате наши числа CRI приближаются к 100, что указывает на то, что это почти неотличимо от естественного освещения.
Как высокий индекс цветопередачи связан с цветовой температурой?
Цветовая температура, обычно сокращенно CCT, может сделать понимание концепции высокой цветопередачи немного запутанным. В конце концов, цветовая температура описывает цвет белого, излучаемого источником света, и оказывает прямое и непосредственное влияние на внешний вид объекта.
Критическое отличие состоит в том, что CRI описывает сходство между источником света и эталонным источником (например, дневным светом)9.0146 при той же цветовой температуре. Например, производительность цветопередачи светодиода 5000K можно сравнить с дневным светом 5000K, а не с галогенной лампой 3000K.
Настройте ползунки ниже для визуальной демонстрации CRI и CCT в действии.
Подогреватель ← CCT → Охладитель
Нижний ← CRI → Высший
Непревзойденная стойкость цвета
Когда мы говорим о качестве света, цветопередача — это только полдела. Даже лампы с высоким индексом цветопередачи подвержены изменчивости цвета во время производства, и разные производители будут поддерживать разные допуски в своих заявленных цветовых температурах, как правило, в той или иной форме диапазона CCT. К сожалению, это бесполезная мера воспринимаемости цветовых различий.
Мы делаем еще один шаг вперед и используем сопоставление цветов со стандартным отклонением (SDCM) для управления изменением цвета. Большинство производителей и даже ANSI/EnergyStar используют четырехугольные бины, которые соответствуют 5-шаговым и 7-шаговым эллипсам SDCM или больше, и это может привести к значительным различиям в цвете между лампами.
В Waveform Lighting мы разработали и определили бины цветности премиум-класса, которые точно соответствуют 1-шаговым и 3-шаговым эллипсам SDCM — уровню, на котором даже самые проницательные из нас не могут определить разницу в цвете.
Высокое качество во всем
Более высокая мощность = более высокая яркость — Наши светодиодные ленты работают более чем в 2 раза больше, чем стандартные светодиодные ленты. Чтобы учесть это, мы указали ширину печатной платы 10 мм по сравнению с 8 мм для конкурирующих продуктов. Это обеспечивает дополнительную схему и мощность, необходимые для более высокой мощности.
Количество и качество светодиодов — Мы указали 120 светодиодов на метр вместо стандартных 60 светодиодов. Больше светодиодов — больше яркость. Более того, мы выбираем только самые качественные диоды и люминофорные материалы, чтобы обеспечить максимальное качество света, эффективность и долговечность.
Превосходные материалы подложки — Чтобы обеспечить качество и стабильность, мы добавили в нашу подложку дополнительное количество меди (4 унции). Большинство конкурентов попытаются сократить расходы и использовать только 1 унцию меди. Кроме того, белая паяльная маска используется для обеспечения высокого коэффициента отражения при использовании в сочетании с диффузором.
Подробнее о CRI →
Высокое качество во всем
Более высокая мощность = более высокая яркость — Наши светодиодные ленты работают более чем в 2 раза больше, чем стандартные светодиодные ленты. Чтобы учесть это, мы указали ширину печатной платы 10 мм по сравнению с 8 мм для конкурирующих продуктов. Это обеспечивает дополнительную схему и мощность, необходимые для более высокой мощности.
Количество и качество светодиодов — Мы указали 120 светодиодов на метр вместо стандартных 60 светодиодов.
Больше светодиодов — больше яркость. Более того, мы выбираем только самые качественные диоды и люминофорные материалы, чтобы обеспечить максимальное качество света, эффективность и долговечность.
Превосходные материалы подложки — Чтобы обеспечить качество и стабильность, мы добавили в нашу подложку дополнительное количество меди (4 унции). Большинство конкурентов попытаются сократить расходы и использовать только 1 унцию меди. Кроме того, белая паяльная маска используется для обеспечения высокого коэффициента отражения при использовании в сочетании с диффузором.
Подробнее о CRI →
Надежная и надежная адгезия
Сверхпрочный двусторонний клей марки 3M VHB™ предварительно прикрепляется к обратной стороне светодиодной ленты. Просто отогните пластик и приклейте светодиодную ленту к любой поверхности. Нет необходимости в теплоотводе.
Доступные варианты гибкой светодиодной ленты с высоким индексом цветопередачи
Просмотреть все →
Также доступен в формате MCPCB
СЕРИЯ ABSOLUTE™ 99 CRI
Технология ABSOLUTE SERIES™ компании Waveform Lighting — это первый светодиодный продукт в светодиодной индустрии, который достигает индекса цветопередачи 99 при D50 5000K и D65 6500K. Рейтинг CRI 99 указывает на то, что излучаемый свет количественно почти идентичен естественному дневному свету.
Узнать больше
АБСОЛЮТНАЯ СЕРИЯ™ 99 CRI
Технология ABSOLUTE SERIES™ компании Waveform Lighting — это первый светодиодный продукт в светодиодной отрасли, достигший 99 CRI при D50 5000K и D65 6500K. Рейтинг CRI 99 указывает на то, что излучаемый свет количественно почти идентичен естественному дневному свету.
Узнать больше
Хотите узнать больше?
Посетите наш центр поддержки продуктов, чтобы узнать больше о наших продуктах. Загрузите спецификации, отчеты об испытаниях и свяжитесь с нами по любым вопросам.
Преимущества светодиодной системы 24 В по сравнению с 12 В
Если вы планируете приобрести или установить лампы для низковольтной системы освещения, вы, вероятно, столкнетесь с вариантами на 12 В постоянного тока и 24 В постоянного тока. Часто указанные цены и технические характеристики будут одинаковыми, и вы можете задаться вопросом: «В чем разница? Какой из них мне выбрать?»
Например, светодиодные ленты Waveform Lighting доступны как на 12 В постоянного тока, так и на 24 В постоянного тока.
Как правило, разница между 12 В постоянного тока и 24 В постоянного тока не очень значительна, если выбраны правильные аксессуары (например, блоки питания).
Если вы новичок в светодиодных лентах, мы рекомендуем выбрать 12 В постоянного тока из-за более короткого расстояния между интервалами отреза (1 дюйм для 12 В против 2 дюймов для 24 В). Это дает вам больше гибкости при нарезке светодиодных лент нужной длины.
Если вы ищете максимальную эффективность, мы рекомендуем выбрать 24 В постоянного тока из-за более низкого потенциала падения напряжения.
Если вам интересно узнать больше о технических аспектах, читайте ниже, чтобы увидеть больше различий:
1. 24 В лучше подходит для светодиодов.
Несмотря на то, что некоторые из наиболее популярных вариантов напряжения питания составляют 12 В или 24 В постоянного тока, важно помнить, что (большинство) отдельных светодиодов на самом деле являются устройствами 3 В постоянного тока. Именно путем настройки светодиодов в определенной комбинации параллельного и последовательного подключения напряжение светодиодной системы может быть согласовано с конкретным напряжением источника питания.
Как правило, светодиодная лента на 12 В состоит из 3 светодиодов, последовательно соединенных в цепочку. При 3 В каждый, общее напряжение светодиода составляет всего 9 В.В, или около 75% от общего напряжения. Оставшееся напряжение рассеивается токоограничивающим резистором. Поскольку резистор не способствует освещению, можно сделать вывод, что в светодиодной ленте на 12 В примерно 25% электрической энергии рассеивается в виде отходящего тепла.
В светодиодной системе на 24 В обычно достаточно избыточного напряжения, чтобы обеспечить последовательное подключение 7 светодиодов на цепочку. При 3 В каждый, общее напряжение светодиодов составляет 21 В, или около 88% входного напряжения 24 В. В этой ситуации менее 13% энергии напряжения теряется в виде тепловой энергии.
Короче говоря, светодиодная система на 24 В может фактически снизить неэффективность электрической схемы более чем на 50%.
Светодиодные модули ABSOLUTE SERIES компании Waveform Lighting, например, используют этот факт в своих интересах и используют 5 параллельных цепочек по 7 светодиодов в каждой, чтобы получить схему печатной платы 24 В, 35 светодиодов.
2. Для 24 В требуется меньшее сечение проводника.
Электрическая мощность определяется уравнением P = V x I. Чтобы поддерживать ту же мощность (P), если напряжение (V) увеличивается, ток (I) должен уменьшаться на пропорциональную величину.
В качестве конкретного примера, если мы сохраним 48 Вт в качестве целевого выхода, для системы 12 В потребуется 4 А (12 В x 4 А = 48 Вт), а для системы 24 В потребуется только 2 А (24 В x 2 А = 48 Вт).
Проще говоря, светодиодная система на 24 В будет потреблять вдвое меньше тока, чем светодиодная система на 12 В, при том же уровне мощности.
Почему это важно?
Суммарный ток, а не напряжение, определяет толщину и ширину медных проводников, необходимых для безопасной передачи энергии.
Если через небольшой или узкий медный проводник пропускается чрезмерный ток, сопротивление внутри самого проводника начинает становиться значительным и способствует падению напряжения и выделению тепла.
В очень крайних случаях это может даже привести к возгоранию электричества.
При прочих равных условиях светодиодная система на 24 В может обойтись вдвое меньшим количеством электрических проводников. Вы можете использовать наш калькулятор падения напряжения, чтобы убедиться, что вы все еще используете достаточное сечение проводника для своих проектов светодиодных лент.
3. Блоки питания меньшего размера.
Подобно размеру проводника, размер источника питания также определяется главным образом током, а не напряжением. Частично на это также влияет физическая взаимосвязь между электрическим током и требованиями к размеру проводника, поскольку большая часть внутренней проводки блока питания состоит из медной проводки.
Размер блока питания может быть важен при работе с такими проектами, как светодиодные ленты, устанавливаемые под шкафами, где может быть ограниченное пространство.
4. Длинные линейные участки.
В таких приложениях, как освещение светодиодной лентой, максимальная непрерывная длина светодиодной ленты обычно определяется электрическим током, который могут выдержать медные дорожки светодиодной ленты. Следовательно, светодиодные ленты на 24 В, как правило, могут выдерживать вдвое большую длину, чем светодиодные ленты на 12 В, при условии, что номинальная мощность двух продуктов одинакова.
Это верно для продуктов, помимо светодиодных лент, которые также имеют возможность последовательного подключения.
Например, светодиодные ленты Waveform Lighting имеют указанную максимальную длину пробега, которая зависит от напряжения: 16 футов (5 метров) для 12 В и 33 фута (10 метров) для 24 В.
Итог
Разница между 12 В и 24 В, как правило, незначительна, но если вы действительно не отдаете предпочтение одному из них, надеюсь, эта статья убедила вас в преимуществах системы на 24 В!
Читать дальше: 12-вольтовые системы тоже имеют некоторые преимущества! Прочтите нашу статью о плюсах и минусах 12-вольтовых систем.
Other Posts
Какую цветовую температуру светодиодной ленты выбрать?
Во время поиска белой светодиодной ленты вы могли столкнуться с рейтингами цветовой температуры. Не знаете, что это значит и что выбрать? Читать или… Подробнее
Что такое падение напряжения на светодиодной ленте?
Работая с проектами светодиодных лент высокой мощности, вы, возможно, видели из первых рук или слышали предупреждения о падении напряжения, влияющем на вашу светодиодную ленту. свет, вы можете неоднократно сталкиваться с номинальным напряжением. Но вы не уверены, что именно это означает? Знаете ли вы… Подробнее
Алюминиевые каналы для светодиодных лент — они того стоят? Подробный обзор
Одним из самых популярных аксессуаров для наших светодиодных лент является … Подробнее
Назад к блогу Waveform Lighting
Просмотрите нашу коллекцию статей, инструкций и руководств по различным применениям освещения, а также подробные статьи по науке о цвете.
Обзор продуктов освещения Waveform
Светодиодные лампы серии A
Наши лампы A19 и A21 подходят для стандартных светильников и идеально подходят для напольных и настольных светильников.
Светодиодные лампы-канделябры
Наши светодиодные лампы-канделябры обеспечивают мягкий и теплый свет в декоративном стиле, который подходит для светильников E12.
Светодиодные лампы BR30
Лампы BR30 — это потолочные светильники, которые подходят для жилых и коммерческих светильников с отверстиями шириной 4 дюйма или шире.
Светодиодные лампы T8
Непосредственно замените 4-футовые люминесцентные лампы нашими светодиодными трубчатыми лампами T8, совместимыми как с балластами, так и без них.
Светодиодные светильники T8
Светодиодные трубчатые светильники с предварительно смонтированными проводами, совместимые с нашими светодиодными лампами T8.
Светодиодные линейные светильники
Линейные светильники длиной 2 и 4 фута.
Подключается к стандартным настенным розеткам и крепится с помощью винтов или магнитов.
Магазинные светодиодные светильники
Накладные светильники с подвесными цепями. Включается в стандартные настенные розетки.
Светодиодные лампы UV-A
Мы предлагаем светодиодные лампы с длиной волны 365 нм и 395 нм для флуоресцентных и полимеризационных применений.
Светодиодные лампы УФ-С
Мы предлагаем светодиодные лампы УФ-С с длиной волны 270 нм для бактерицидного применения.
Светодиодные модули и аксессуары
Светодиодные печатные платы, панели и другие форм-факторы для различных промышленных и научных приложений.
Светодиодные ленты
Яркие светодиодные излучатели, смонтированные на гибкой печатной плате. Может быть отрезан по длине и установлен в различных местах.
Диммеры светодиодной ленты
Диммеры и контроллеры для регулировки яркости и цвета системы освещения светодиодной ленты.
Блоки питания для светодиодных лент
Блоки питания для преобразования линейного напряжения в низкое постоянное напряжение, необходимое для систем светодиодных лент.
Швеллеры алюминиевые
Швеллеры из прессованного алюминия для монтажа светодиодных лент.
Соединители для светодиодных лент
Непаянные соединители, провода и адаптеры для соединения компонентов системы светодиодных лент.
7 вещей, которые нужно знать перед покупкой и установкой 12-вольтовых светодиодных лент
Гибкие светодиодные ленты используются во всем мире в различных промышленных, коммерческих и жилых проектах. Освещение светодиодной лентой популярно среди многих архитекторов и дизайнеров по свету из-за повышения эффективности, цветовых вариантов и яркости. Самым большим преимуществом является простота их установки. Их гибкость, низкопрофильность и полезные аксессуары делают их самыми популярными светодиодными лентами для домашних мастеров. С помощью этих светодиодных лент домовладелец может проектировать как профессионал с нужными материалами и всего за час или два.
Существует множество вариантов светодиодных лент без единого стандарта «один размер подходит всем».
Это руководство по ресурсам светодиодных лент научит новичков и экспертов тому, как найти лучшие светодиодные ленты для работы и как их использовать, преодолевая распространенные задержки при установке.
Это руководство научит как новичков, так и экспертов находить лучшие светодиодные ленты для работы и как их использовать, преодолевая распространенные задержки при установке.
Светодиодные ленты: что делает их такими особенными?
Светодиодные ленты, также известные как светодиодные ленты или светодиодные ленты, известны своим компактным размером и гибкостью. Эффективные светодиоды размещаются на печатной плате шириной 10 мм и предлагаются длиной от 3 футов до 16,4 футов. Гибкие светодиодные ленты имеют множество особенностей, которые упрощают их использование в различных ситуациях:
Нарезка по размеру – Резка светодиодных лент очень проста благодаря линиям разреза вдоль полос. В каждой точке разреза имеется черная линия с медными контактными площадками, расположенными по бокам.
Благодаря медным контактным площадкам для пайки каждый кусок полосы можно адресовать даже после того, как он был отрезан. Это позволяет соединить светодиодные ленты вместе или подключить ленту в другом месте вашего дома.
Гибкая светодиодная лента с клеем – Светодиодные ленты имеют клейкую основу 3M для упрощения монтажа. Низкопрофильная гибкая лента имеет отслаивающуюся подложку, которая обнажает клей 3M, что упрощает установку методом «отклей и приклей».
Водонепроницаемый или не водонепроницаемый – Светодиодные ленты не ограничиваются внутренними проектами. Водонепроницаемые светодиодные ленты имеют класс защиты IP65 и изготовлены из силиконовой смолы, которая защищает компоненты ленты от пыли и влаги. Водонепроницаемые светодиодные фонари немного дороже, но они необходимы для любого проекта, который находится на открытом воздухе или близко к воде.
Светодиодные лампы на 12 В – Для работы светодиодных лент необходимо питание 12 В постоянного тока.
Для домашнего использования потребуется трансформатор переменного/постоянного тока, но это сделает проводку полос по дому намного безопаснее. Батареи также выдают мощность постоянного тока, поэтому с помощью этих гибких полос легко сделать светодиодный светильник с питанием от батарей .
7 Что нужно знать перед установкой светодиодных лент
Гибкие светодиодные ленты отлично подходят для всех видов проектов, но иногда трудно понять, с чего начать. Следуйте этому руководству из 7 шагов, если вы застряли, не зная, с чего начать. В руководстве показаны различные варианты светодиодных лент, а также то, что нужно запланировать, чтобы сделать светодиодную ленту своими руками полностью успешной!
Плотность светодиодной ленты = яркость
Плотность светодиодной ленты означает, сколько светодиодов находится в заданной области. Для гибких светодиодных лент плотность измеряется в «светодиодах на метр». Лента стандартной плотности имеет 30 светодиодов на квадратный метр, а полоса высокой плотности — 60 светодиодов на квадратный метр.
Полоска с более высокой плотностью соответствует более высокому качеству и более яркому свету. В таблице ниже показаны различия между стандартной и высокой плотностью полос. Обратите внимание на выходы Lumen, а также на различия в длине среза и максимальной длине цикла для каждого из них.
| Density | # of LEDs | Lumens | Wattage (per Reel) | Cuttable | Max. Ход |
| Подставка. (SD) | 30/метр | 540/метр | 27 Вт | Каждые 4 дюйма | 32,8 фута. |
| Высокий (HD) | 60/м | 1080/м | 40 Вт | Каждые 2 дюйма | 16,4 фута. |
Люмен — это единица измерения яркости, воспринимаемая человеческим глазом. Благодаря лампам накаливания большинство из нас использует ватты для измерения яркости света.
Для светодиодов люмены являются новым стандартом для описания светоотдачи. Световой поток является одной из наиболее важных частей при выборе светодиодных лент, так как он определяет тип света, который вы получите.
Обязательно обратите внимание на то, как отслеживаются люмены при сравнении яркости светодиодных лент. В приведенной выше таблице полосы обозначены как люмены на метр. Чтобы узнать общий выходной сигнал в люменах, просто узнайте, сколько метров вы будете использовать.
Световой поток является одним из наиболее важных аспектов при выборе светодиодных лент, так как он определяет тип света, который вы получите.
Различные проекты требуют определенного уровня яркости для достижения своей цели. Я бы посоветовал всегда выбирать более яркий вариант и добавлять диммер. Ниже приведено полезное руководство по требованиям к световому потоку:
- Акцентное или декоративное освещение — 100–300 люмен/фут.
- Освещение под шкафом – 175–360 люмен/фут.
- Рабочее освещение с большим расстоянием от источника — 300–450 люмен/фут.
- Спальня, освещение бухты – 180-500 люмен/фут.
Цвет: многоцветный RGB, УФ, цветной, белый Диапазон CCT
Цвет светодиодной ленты зависит от личных предпочтений. Светодиодные ленты RGB — хороший вариант для тех, кто любит разнообразие и цветовые эффекты. Ленточные RGB-светильники — это полосы, меняющие цвет, которые отлично подходят для акцентного освещения по всему дому. В них используются красные, зеленые и синие диоды, поэтому их можно смешивать для создания множества разных цветов. Если вы используете полосы RGB, просто убедитесь, что вы используете 3-канальный контроллер из раздела затемнения этого руководства.
Доступны ультрафиолетовые (УФ) версии полосок. Это отличный вариант для УФ-приложений или для создания собственного черного света!
Полоски также доступны в одном цвете: красном, зеленом, синем, желтом и белом (3000-6500K CCT).
CCT означает коррелированную цветовую температуру, которая представляет собой цветовую температуру света, измеряемую в градусах Кельвина (К).
Температурный рейтинг светодиодной ленты напрямую влияет на то, как выглядит свет. Посмотрите на фотографии ниже для справки. Теплый белый — это то, что мы называем 3000K, который дает оранжевый или желтоватый оттенок. По мере того, как мы увеличиваем градусы Кельвина, цвет меняется с желтого на не совсем белый, на естественный белый, а затем на голубовато-белый, который известен как холодный белый.
Итак, какой цвет мне выбрать? Посмотрите на комнату внизу с теплыми белыми, нейтральными белыми и холодными белыми полосами. Заметили, как цветовая температура световой ленты влияет на внешний вид всей комнаты? Это полностью зависит от личных предпочтений, общего стиля и ощущения, которое вы хотите, чтобы комната излучала.
Теплый белый создает уютную атмосферу. Обычно используется в помещениях, где все собираются в гости или для отдыха (гостиные, спальни, столовые и т. д.).
Нейтральный или натуральный белый создает эффект естественного дневного света.
Это самая продаваемая лента, поскольку она имитирует естественный свет и ее удобно использовать в любом месте дома. Это наша самая популярная лента для светодиодного освещения под шкафами.
Холодный белый дополняет современные и современные стили, придавая яркий свежий блеск. Холодный белый отлично подходит для рабочего освещения, так как дает более яркий и сфокусированный свет. Яркие холодные цвета чаще всего используются в ванных комнатах, кухнях и рабочих помещениях.
Длина полосы
Лучше всего описать весь проект, чтобы увидеть, сколько метров полосы вы будете использовать. Это дает вам представление о том, что купить и сколько это стоит. Светодиодные ленты доступны в 3ft. увеличивается до полного барабана (16,4 фута). Важно выяснить, хотите ли вы приобрести рулоны длины и обрезать их до нужного размера, или было бы выгодно иметь уже нарезанные для вас меньшие длины.
На этом этапе нарисуйте свой проект. Спланируйте, где нужны полосы света, как они будут подключены, и будут ли они все подключаться к одному и тому же источнику питания или иметь отдельные источники питания.
Этот шаг очень помогает, когда вы продвигаетесь через следующие несколько шагов.
Мощность и питание светодиодной ленты
Какой тип питания требуется светодиодной ленте? Для светодиодных лент всегда требуется входное напряжение 12 В постоянного тока.
Это самая простая часть, следующим шагом будет определение мощности. С приведенной ниже таблицей это не должно быть слишком ужасно, если вы уже выбрали плотность полосы и общую длину.
Подробная таблица мощности светодиодных лент 12 В
| Длина (футы) | Длина (метры) | 30 LEDs/M Wattage | 60 LEDs/M Wattage |
| 1 | 0.3048 | 2.4 | 4.8 |
| 2 | 0.6096 | 4.8 | 9.6 |
| 3 | 0.9144 | 7.2 | 14. 4 |
| 6 | 1.8288 | 12.15 | 20.8 |
| 9 | 2.7432 | 17.1 | 27.2 |
| 12 | 3.6576 | 22.05 | 33.6 |
| 16.4 (full reel) | 5 | 27 | 40 |
If you are running more than one power Просто обратите внимание на длину полоски, которая будет отходить от каждой, чтобы определить размер блока питания, который вам нужен.
Варианты блока питания для светодиодов:
- Подключаемый адаптер — подключайте прямо к стене для питания светодиодных лент.
- Проводные источники питания — подключайте напрямую между проводкой сетевого напряжения и светодиодными лентами.
- Блок питания с регулируемой яркостью. Хотите регулировать яркость от обычного бытового диммера, такого как Lutron или Leviton? Это силовой вариант для вас!

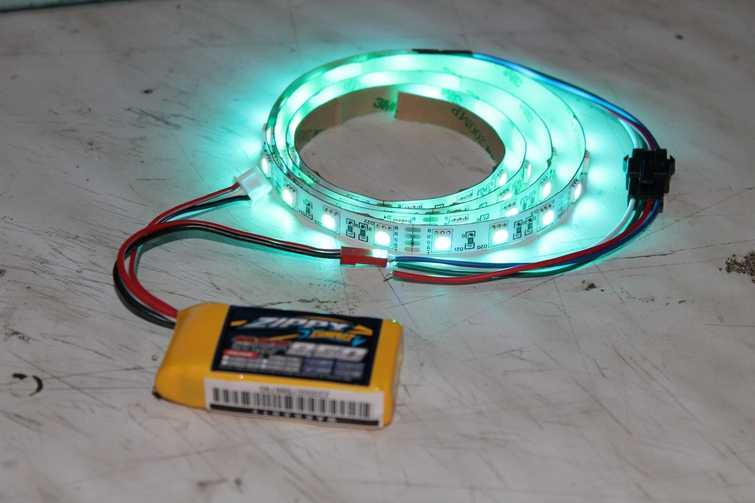

- Аккумуляторы. Найдите аккумуляторный блок на 12 В или используйте держатель для 8-элементного аккумулятора.
Найдите аккумуляторный блок на 12 В или используйте держатель для 8-элементного аккумулятора.Проводка и подключение светодиодных лент
Здесь приведенный выше эскиз пригодится, чтобы начать думать о том, где вы будете размещать все ленты. Планировалось ли в конечном итоге запустить все ленты вместе? Если общая необходимая длина превышает максимальную длину полосы (32,8 фута для SD и 16,4 фута для HD), вам потребуется проложить параллельные провода от источника питания к отдельным полосам.
Как видно из нашего эскиза, иногда вам может понадобиться подключить разветвители, идущие с разных сторон, к одному общему блоку питания. В этом случае вы уже будете использовать параллельные провода.
Подключение светодиодных лент, когда вы имеете дело с несколькими катушками лент, может быть сложной задачей, но у нас есть руководство по питанию и подключению , которому вы можете следовать, чтобы составить схему установки светодиодной ленты.
Электроустановочные изделия: разъемы и разветвители для светодиодных лент
Подключение светодиодных лент необходимо для любого проекта. У нас есть несколько полезных аксессуаров и руководств для завершения любого подключения светодиодной ленты.
Паяльная проволока и собственные соединения? Обязательно следуйте нашему руководству по пайке, рекомендуемый провод для полос можно найти здесь.
Как соединить светодиодные ленты без пайки? Наши соединители EZ Click Strip прекрасно подходят для соединения лент встык, заполнения зазоров между светодиодными лентами или обхода узких углов. Наше полное руководство по разъемам для светодиодных лент показывает, как использовать их для создания соединений, которые пригодятся для любого проекта с лентой.
Как подключить несколько светодиодных лент к одному источнику питания? Разветвители светодиодных лент позволяют легко подключить несколько лент к одному источнику питания! Разделители полос доступны с 2, 3 или 4 выходными каналами.
Диммирование светодиодных лент
Регулировка яркости светодиодных лент обычно осуществляется с помощью линейных диммеров с широтно-импульсной модуляцией. Эти диммеры подключаются к 12-вольтовой стороне системы и подключаются между полосами, как показано на рисунке.
ШИМ-диммеры популярны, так как они могут работать с любым трансформатором или аккумулятором, им не нужен блок питания, который указан как диммируемый. ШИМ-затемнение обеспечивает плавное управление от самых тусклых до самых ярких настроек. Они доступны по цене и просты в установке, что делает их лучшим вариантом для диммирования светодиодных лент.

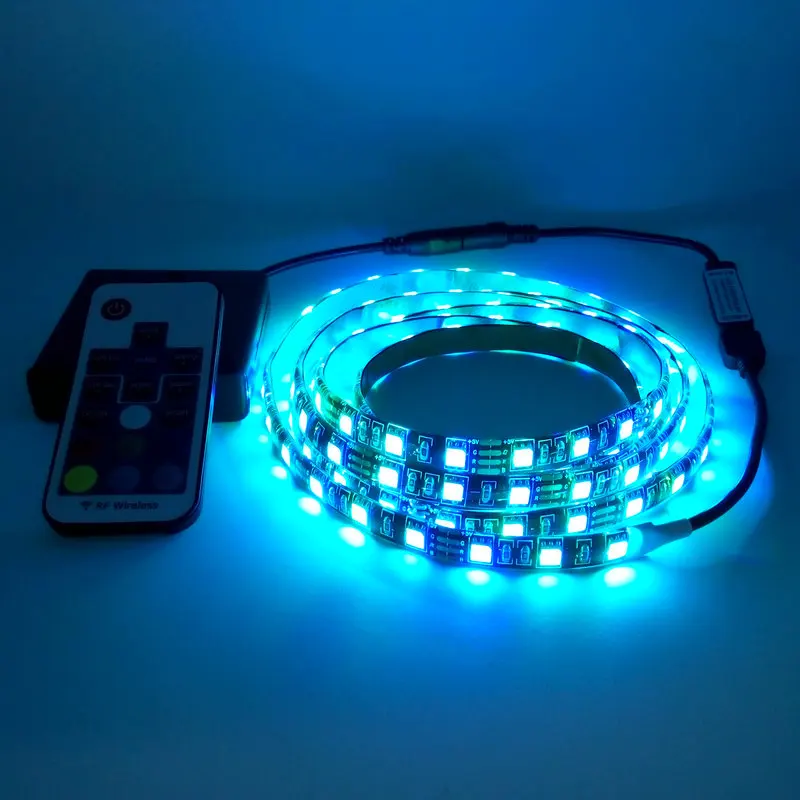

Эти простые диммеры доступны как с WiFi, так и с дистанционным управлением. Диммеры, совместимые с WiFi, работают прямо из приложения для смартфона и могут управляться голосом с помощью устройств Google Home или Amazon Echo (Alexa).
У некоторых домовладельцев уже есть центральная система затемнения для своих помещений. В этих случаях владелец хочет управлять освещением с помощью уже имеющихся диммеров переменного тока.
Если вы хотите использовать такой диммер переменного тока, вам понадобится блок питания с регулируемой яркостью, как описано здесь.
Контроллеры RGB (WiFi / Remote / Bluetooth) — если у вас есть светодиодная лента RGB, меняющая цвет, вам НЕОБХОДИМ 3-канальный контроллер RGB. Эти контроллеры управляют красным, зеленым и синим каналами для смешивания цветов и создания эффектов изменения цвета полосы. Без этого блока ваши светодиодные ленты RGB не будут работать правильно, поэтому всегда не забывайте покупать их, если вы используете многоцветные светодиодные ленты.
Монтаж светодиодных лент
Клей на светодиодных лентах очень удобен при монтаже, но иногда желать большего не приходится. Как и большинство клеев, он плохо сцепляется с некоторыми поверхностями и со временем может потребовать усиления. В таких ситуациях используйте один из следующих способов:
- Extra Adhesive Tape – лента 3M, которую вы наклеиваете на поверхность перед полосой, чтобы удвоить сцепление.
- Монтажные зажимы для светодиодных лент — монтажные кронштейны для лент
Монтажная шина — еще один отличный вариант для тех, кто хочет получить профессиональную отделку. Эти алюминиевые профили вмещают ваши световые полосы и имеют все необходимое для монтажа. Светодиодные ленты приклеиваются к нижней части направляющей с линзой, защищенной от УФ-излучения, которая скользит поверху, рассеивая свет.
Следуйте этому руководству, чтобы правильно установить светодиодные ленты!
Ознакомьтесь с нашей новейшей светодиодной лентой
С тех пор, как был написан этот пост, мы выпустили очень новую технологию светодиодных лент, называемую светодиодными лентами COB. Эти световые полосы очень похожи на светодиодные ленты, которые мы рассмотрим в этом посте, с небольшими улучшениями. Новые ленты устраняют горячие точки на вашей светодиодной ленте, обеспечивая плавную линию света, а также работают при напряжении 24 В, поскольку они ярче, чем даже ленты 12 В высокой плотности! Нажмите ниже, чтобы узнать больше и посмотреть, подойдут ли вам эти полоски!
Светодиодные ленты COB
Ищете, с чего начать?
Это конечно много информации.
