Как сделать фундамент дома своими руками, виды фундаментов

Фундаменты и их разновидности подбираются в зависимости от типа возводимого на них строения. Каждый тип основания имеет свои не только конструктивные особенности, но и нюансы применения. Факторами выбора того или иного фундамента служат:

Содержание

  • 1 Фундаменты и их типы
  • 2 Столбчатый фундамент
  • 3 Фундаменты ленточные
  • 4 Свайный фундамент
  • 5 Плитный фундамент (Шведская плита)
  • 6 Процесс заливки фундамента для дома
  • 7 Чертеж опалубки будущего фундамента
  • 8 Чертеж траншеи фундамента
  • 9 Раскладка дренажных труб
  • 10 Чертеж закладных платиков опалубки
  • 11 Чертеж арматуры для армирования
  • 12 Видео: фундамент для дома своими руками

Характеристики грунта, а именно его несущая способность. Другими словами, возможность выдерживать определенные нагрузки.

Различают грунты: скалистые/каменистые (не изменяют характеристик под влиянием влаги, перемены температурного режима), песчаные (относятся к слабопромерзаемым, хорошо трамбуются, уплотняются), глинистые (глубоко промерзают и вспучиваются, могут разжижаться при обильном увлажнении), торфяные (осушенные болота, водоемы), суглинки, супеси (смесь частиц глины и песка, их поведение зависит от баланса этих компонентов), хрящеватые (смесь глины, песка и мелкого камня, достаточно надежные).

  • Глубина промерзания – во многом зависит от типа грунта. Ведь чем больше его насыщение водой, тем сильнее пучение. Такие подвижки грунта (в частности весной) могут выталкивать фундамент, оказывать воздействие на его разрыв в горизонтальном и вертикальном направлении.
  • Тип возводимого строения – его вес (стены, перекрытия), статические/динамические нагрузки, другие особенности, например наличие подвала, погреба.
  • Грунтовые воды – от их уровня зависит глубина заложения фундамента (определяется инженерно-геологическими исследованиями, такими как бурение скважин).

Теперь зная об особенностях выбора основания для дома, можно перейти к основным типам фундаментов.

Фундаменты и их типы

Следует отметить, что для возведения частного дома, традиционно рассматривают четыре основных типа оснований:

  • Столбчатый.
  • Ленточный.
  • Свайный.
  • Плитный.

Столбчатый фундамент

Устройство такого основания, представляет собой систему бутовых, каменных или кирпичных столбов. Опоры возводятся с шагом примерно 1,2 до 2,5 метра под наиболее ответственными точками сосредоточения нагрузок будущего дома (пересечения стен, углы, в местах установки тяжелого котельного оборудования и т.д.). Чтобы отдельностоящие столбы объединить в надежную конструкцию, поверх укладываются обвязочные балки, таким образом получается готовый фундамент.

Отдельно можно отметить столбчатый фундамент по технологии (сегодня очень популярной) ТИСЭ. Ее суть заключается в устройстве скважин в местах установки опор, их армирования и заполнения бетоном. Такие фундаменты еще называют столбчатыми монолитными. Нижняя часть опоры (подошва) с расширением.

Особенности столбчатого фундамента:

  • Подходит для легких грунтов, не подверженных сильному пучению и подвижкам (особенно в горизонтальной плоскости). Прекрасно зарекомендовал себя в пучинистых грунтах при условии глубокого их промерзания.
  • Отличное решение для малоэтажного строительства (дома из бруса, каркасные, щитовые).
  • Доступная стоимость, минимальные трудозатраты (в сравнении с другими типами оснований)
  • Нет необходимости в устройстве гидроизоляции.
  • Используется для домов без подвала.

Надежный, недорогой фундамент, активно применяется в загородном строительстве.

Читайте также Как сделать столбчатый фундамент

Фундаменты ленточные

Название фундамента полностью отвечает визуальному представлению его устройства. Это железобетонная лента, проложенная под всеми внутренними и наружными несущими стенами дома. Устройство такого основания требует проведения большего объема земляных работ и расхода стройматериалов, если сравнивать со столбчатым аналогом.

Различают:

  • Фундаменты мелкозаглубленные – подойдут для легких строений из бруса, блоков, каркасных конструкций. Глубина залегания не превышает 70 см., т.е. не ниже уровня промерзания грунта. Решение для стабильных грунтов или глубокопромерзающих пучинистых.
  • Фундаменты заглубленные – закладывается ниже уровня промерзания. Выдерживает подвижки грунта и пучение. Подходит для тяжелых строений из кирпича, камня и т.д. Если дом возведен из легких материалов и отличается небольшим весом, то заглубленное основание не рекомендуется. Так как масса дома будет недостаточной для устойчивости фундамента во время движения/пучения грунта.
  • Монолитная лента – подготовленная армированная опалубка заливается бетоном.
  • Сборная лента – основание из крупных железобетонных фундаментных блоков. Как недостаток — могут возникнуть неудобства при возведении фундамента сложной геометрии.

Главные преимущества ленточных фундаментов: универсальность (подходят практически для любого грунта и вида строений), а также возможность устройства гаража, подвала, погреба и подпола.

Читайте также Как рассчитать и сделать ленточный фундамент

Свайный фундамент

Данный тип основания подходит для слабых грунтов, когда необходимо передать нагрузку от строения на более плотные слои.

Также свайный фундамент активно используется для возведения домов на местности с уклонами, значительными неровностями. Конечно, можно завезти грунт и подготовить площадку для строительства. Однако использование свай обойдется дешевле.

Конструктивно фундамент представляет собой отдельно стоящие сваи, оголовки которых соединены балкой (ростверком). Погружая каждую сваю на расчетную глубину, можно легко получить ровную горизонтальную плоскость ростверка для строительства стен.

Сваи бывают:

  • Забивные. В малоэтажном строительстве не используются в виду экономической нецелесообразности. Требуется специальная техника для их погружения в землю. Обычно применяются в гражданском и промышленном строительстве.
  • Буронабивные. В грунте пробуривается скважина, которая заполняется бетоном. Оголовки выводятся на определенную высоту и соединяются ростверком. Сваи могут быть неармированными/армированными (как на фото).
  • Винтовые. Металлические сваи, на окончании, которое погружается в землю, имеют специальные винтовые лопасти. Достаточно распространены в малоэтажном строительстве, т.к. позволяют быстро возвести фундамент.

Читайте также Как сделать свайно-ростверковый фундамент

Плитный фундамент (Шведская плита)

Массивное и мощное основание для строительства кирпичных, бревенчатых, блочных домов. Данный тип фундамента еще называют плавающим и его можно применять практически на всех грунтах (включая торфяные, глинистые и с высокой степенью пучения). Монолитная железобетонная плита отливается на «подушке» под размер дома или немного больше. При подвижках грунта, фундамент «плавает», что сохраняет целостность строения.

  • Мелкозаглубленный плитный фундамент – устройство на поверхности грунта (только отсыпается подушка). Отсутствие возможности строительства подвала.
  • Заглубленный плитный фундамент. Для его возведения выкапывается котлован, на дне которого отливается плита. Решение для домов с подвалом, гаражом, подполом.

Отдельно можно отметить современный плитный фундамент – УШП (утепленная шведская плита) или утепленная шведская плита. Особенность основания заключается в его утеплении пенополистиролом (боковые грани, снизу), прокладку в толще плиты коммуникаций, а также «теплого пола». Таким образом, УШП одновременно представляет собой: фундамент, черновой пол с подогревом, перекрытие первого этажа. На плите сразу можно возводить стены, а по окончании строительства укладывать чистовое напольное покрытие.

Читайте также Как защитить фундамента от промерзания

В завершении хотелось бы отметить, что фундамент – база, основа дома. Не стоит экономить на его возведении.

Процесс заливки фундамента для дома

Ранее на участке с помощью садового бура была просверлена скважина глубиной около 2 метров. Вынутый грунт оказался — глина. Бурение производилось зимой, но при этом на 40 см от поверхности показалась грунтовая вода. Это говорит о том, что грунт не лучшей несущей способности.

При бурении скважины попадалось множество камней. В результате скважина получилась не прямолинейной. Из-за этого типичный для строительства каркасного дома свайный фундамент пришлось отложить. Но стандартный ленточный фундамент дорог. В результате остается ленточный мелкозаглубленный фундамент.

После изысканий в сечении размеры ленты решили принять 520×300 мм. Объем бетонной смеси на такую ленту составлял ровно 5 м³. Далее необходимо было разработать чертеж опалубки.

Чертеж опалубки будущего фундамента

Но перед заливкой ленты фундамента необходимо прокопать траншею по периметру. Более того, ее необходимо заполнить песчано-гравийной смесью.

Чертеж траншеи фундамента

Разметка траншеи и выборка грунта под фундамент началась в середине мая. В результате земля уже просохла, и ничто не мешало начать работы.

Под песчано-гравийной подготовкой уложили дренажные трубы, в качестве которых использовались канализационные трубы с перфорацией (то есть с небольшими надрезами. Но можно использовать и специальные гофрированные дренажные трубы с заводской перфорацией) и обмоткой нетканым материалом. Отвод грунтовых  вод производится в дренажную канаву, расположенную позади участка.

Раскладка дренажных труб

После укладки дренажных труб, траншея застилается геотекстилем, чтобы свести к минимуму заиливание песчано-гравийной подготовки. Далее производится укладка песчано-гравийной смеси. Причем она послойно проливается водой и трамбуется. Последний слой выравнивается по гидроуровням.

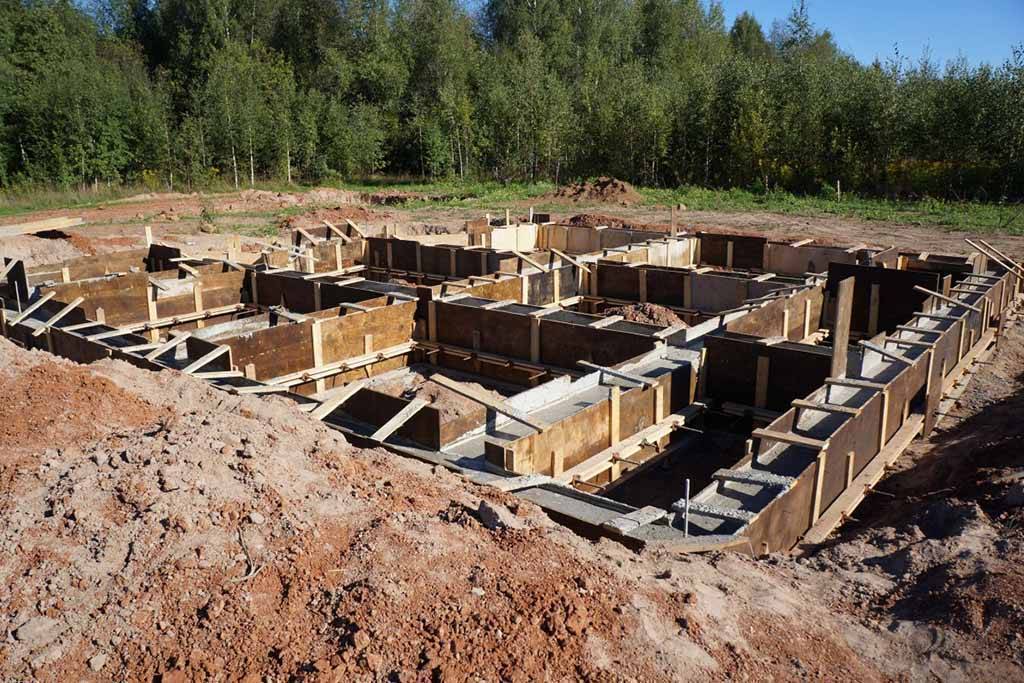

Далее на очереди изготовление опалубки. Опалубку изготавливаем из двухметровой заборной доски толщина 25 мм. Лучше для этого использовать более толстые доски, потому что нагрузка от бетонной смеси очень велика. Внутренняя поверхность застилается опалубки пергамином (он дешевле) или полиэтиленовой пленкой. Для фиксации материала проще всего использовать строительный степлер.

Чертеж закладных платиков опалубки

Читайте также Как копать траншею под фундамент для дома

Теперь можно приступать к армированию. Изготавливаются простейший кондуктор и из арматуры диаметром 6 мм варятся рамки для всего фундамента. Уже на месте соединяются рамки по углам продольными нитями арматуры диаметром 10 мм. Детали армирования фундаментной ленты лучше всего соединять вязальной проволокой или сваркой.

Особенно важно заранее продумать систему вентиляции и заложить закладные из сантехнических труб в фундамент. Чтобы после отливки получились вентиляционные отверстия.

Чертеж арматуры для армирования

Следующий этап — подготовительные работы перед заливкой фундамента. Изготавливается дополнительный раздаточный короб, с помощью которого будет осуществляться подача раствора смеси бетона в крайние углы опалубки, укладывается подъездная дорога из свободного горбыля, чтобы не увяз миксер с бетоном в грунте участка и не пере месил его.

ДЛЯ СПРАВКИ: вес полностью загруженного миксера, как правило, составляет около 35 тонн.

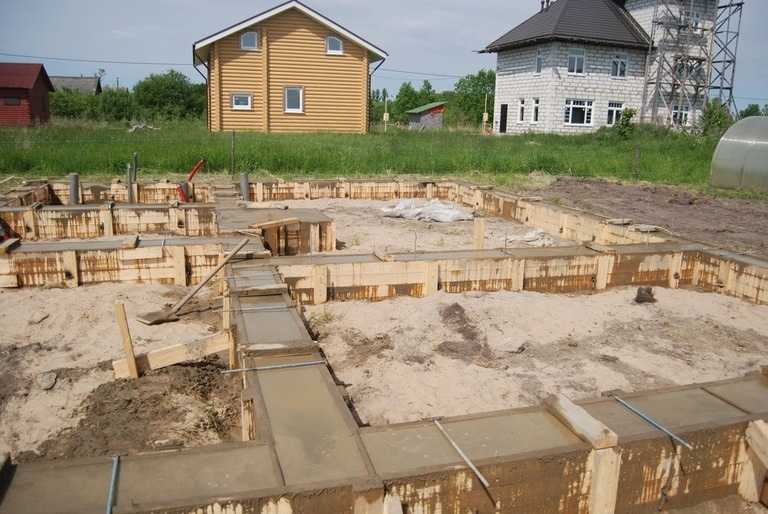

И наконец заказываем миксер бетонного раствора на 5 м³, приглашаем друзей, зовем рабочих, раздаем всем лопаты и начинаем принимать раствор. Боковые стенки опалубки укрепляются укосинами, верхние грани соединить обрезками досок, по возможности обваловать. После того как раствор залит, но еще схватился, проводится предварительная планировка верхней поверхности по гидроуровню.

Пока бетон схватывается можно съездить отдохнуть недельку на моря. По приезду, разбирается опалубка извлекаются все гвозди и саморезы, доски складываются в штабель для просыхания. Доски опалубки пригодятся при дальнейшем строительстве.

При помощи гидроуровня и кельмы, планируется верхняя грань фундамента цементным раствором. Потом изготавливается гидроизоляция нижней обвязки будущего каркаса дома. Режем рулон рубероида цепной пилой на три части и раскатываем его по ленте фундамента двумя слоями.

На этом все, работы по строительству фундамента завершены. Приступаем к каркасу дома — Каркасный дом

Видео: фундамент для дома своими руками

Фундамент дома ленточный 6х6

Содержание

  • От чего зависит количество потраченных денег
  • Размеры фундамента
  • Достоинства и недостатки ленточного основания
  • Как происходит создание ленточного фундамента
  • Особенности создания ленточного основания для каркасного дома

Перед постройкой дома важно уделить время выбору основания, так как от этого зависит долговечность всего строения. Чаще всего создается ленточное основание. Это связано с многими причинами, но основной является возможность самостоятельного проведения работ. При этом на создание такой конструкции тратится небольшое количество средств. Чтобы сделать ленточный фундамент для дома 6х6 м, не нужно обладать опытом проведения таких работ, необходимо только следовать основным правилам, по которым происходит заливка основания.

От чего зависит количество потраченных денег

Стоимость фундамента можно определить, учитывая следующие характеристики:

  1. Объем используемого бетона. Составив чертеж будущей постройки можно легко определить, сколько бетона будет потрачено на создание ленточной конструкции.
  2. Сечение арматуры. Стоимость основания под дом может отличаться в зависимости от сечения используемых прутьев. Выбор таких изделий зависит от веса дома.
  3. Материал, используемый для создания опалубки. Перед началом работ необходимо решить, какой материал будет выгоднее использовать во время строительства. Чаще всего применяются доски, но может использоваться фанера и несъемная опалубка из пенополистирола.

Кроме этого, необходимо рассчитать расходы на доставку материалов на участок. В разных регионах стоимость материалов для создания основания является различной. Стоит учитывать стоимость разных видов наполнителей раствора. Например,гравий разных фракций имеет разную цену. Для создания ленточного основания чаще всего используется щебень мелкой или средней фракции. Такой материал является универсальным для создания фундамента.

Размеры фундамента

Перед созданием основания необходимо точно рассчитать глубину и ширину создаваемого основания. Выбор параметров делается на основании размера строения, климатических условий и пожелания владельцев участка. Глубина зависит от веса дома и глубины промерзания грунта. В среднем этот показатель составляет от 70 см до 1 метра. Если создается двухэтажное строение, основание должно быть более устойчивым.

Чтобы определить ширину, достаточно ширину венцов сложить с шириной утеплителя, закрепляемого с двух сторон. Также следует учитывать и ширину обрешетки для данного материала.

Высота основания определяется на основании пожеланий владельцев. Если в цокольном этаже будет оборудована топочная, помещение должно быть высотой в человеческий рост. Погреб должен быть настолько просторным, чтобы в нем не появлялась плесень. На основании всех этих данных и происходит точное определение размеров фундамента. Они отображаются в проекте дома, который во время строительства изменять нельзя.

Достоинства и недостатки ленточного основания

К преимуществам ленточного фундамента можно отнести:

  1. Небольшие затраты. Это связано с тем, что ленточный фундамент имеет небольшие размеры, если сравнивать его с монолитной плитой.
  2. Возможность выдерживать большие нагрузки. Бетонные ленты могут быть основанием как для каркасного строения, так и для кирпичного.
  3. Скорость возведения строения. На заливку готовых элементов требуется всего несколько дней, после чего необходимо подождать застывания бетона.
  4. Возможность выполнить все работы своими руками.

Если говорить о минусах, то стоит  отметить необходимость тщательного анализа грунта на участке перед проведением работ. Также в некоторых случаях для создания железобетонной ленты требуется строительная техника. В пример можно привести строительство загородных домов большой площади. Еще одним минусом является большой вес создаваемой конструкции, что провоцирует неравномерную усадку дома.

Как происходит создание ленточного фундамента

Высота многих оснований из бетона не превышает полутора метров. При этом их ширина обычно составляет 40 см. Процесс создания ленточного основания происходит в несколько этапов:

  1. Сначала происходит разметка участка. В процессе таких работ происходит установка колышков на углах будущего строения, между которыми натягивается шнур. При создании разметки необходимо учитывать, что траншея должна быть шире фундамента.
  2. После этого происходит создание траншеи. Ее ширина может составлять 50-100 см. Широкая траншея роется в том случае, если будет использоваться съемная опалубка.
  3. На следующем этапе осуществляется создание песчаной подушки. Она необходима для увеличения несущей способности грунта. После засыпки песок необходимо утрамбовать, пропитав водой. Если этого не сделать, созданный фундамент начнет проседать, что приведет к деформации стен строения.
  4. После этого дно котлована устилается влагостойкой мембраной. Если формируется съемная опалубка, используются доски или фанера. Доски необходимо смочить, чтобы во время заливки бетона они не впитали влагу из раствора. Если опалубка несъемная, пенопласт прислоняется к стенкам траншеи. При этом над уровнем грунта собирается деревянная опалубка.
  5. Затем осуществляется укладка армирующего каркаса. Все металлические прутья скрепляются проволокой. Обычно они устанавливаются в 2 ряда. Не стоит забывать и об установке поперечных прутьев.
  6. На последнем этапе опалубка с арматурой заполняется бетоном М300. После проведения таких работ стоит использовать строительный вибратор для уплотнения смеси и избавления от пузырьков воздуха.

Стоит помнить, что увеличение веса строения приводит к необходимости увеличить площадь основания. Это необходимо учитывать при разработке плана будущего дома. Выполнив все работы согласно описанным рекомендациям можно создать надежное основание собственными руками.

Особенности создания ленточного основания для каркасного дома

Каркасный дом представляет собой конструкцию облегченного типа, поэтому мощное основание можно не создавать. Во время создания ленточного фундамента необходимо учитывать некоторые особенности:

  • ширина бетонной ленты может быть небольшой;
  • стенки фундамента для каркасного дома несколько сужаются в верхней части;
  • для предотвращения воздействия сил пучения грунта стенки фундамента обрабатываются гладким материалом.

Также при создании каркасного дома можно использовать арматуру меньшего диаметра. Создавать мощный фундамент не имеет смысла, так как это приведет лишь к лишним затратам. Но не стоит и экономить на материалах, ведь недостаточная глубина и толщина основания может привести к его быстрому разрушению или усадке строения. Об этом следует помнить, распределяя средства на приобретение материалов.
