Как сложить печь своими руками чертежи и порядок работы

Несмотря на то, что в очень многих частных домах сегодня оборудованы те или иные системы отопления, кирпичные отопительные сооружения не теряют своей популярности. Наоборот, инженерами и народными умельцами разрабатываются все новые модели печей, более компактные, включающие в себя различные функции. Действительно, печное отопление никогда не будет лишним для частного дома, так как сможет выручить хозяев в разных ситуациях. Например, осенью или весной, когда ночи стоят холодные, но вроде бы рано включать автономное отопление, протопленная печь создаст в комнатах уютную обстановку и избавит их от излишней влажности. Печь поможет поддерживать в доме оптимально благоприятную атмосферу и температурный баланс, комфортный для человека.

Как сложить печь своими руками чертежиКак сложить печь своими руками чертежи

Поэтому поисковый запрос о том, как сложить печь своими руками чертежи которой подробно расскажут о правильной последовательности кладочных работ, не сходит со страниц интернета. Сегодня даже те люди, которые вообще не имеют опыта печника, проявляют желание попробовать свои силы в этом ремесле. Если принято решение установить в доме печь собственными силами, то новичкам рекомендовано выбирать несложный вариант этого сооружения с понятной порядовкой.

Кроме доступности конструкции, при выборе модели печи следует обратить внимание на ее теплоемкость, то есть на обогрев какой площади она рассчитана. Немаловажно учесть функциональные возможности сооружения и определиться с тем, что хотелось бы от него получить.

Разновидности кирпичных печей

Существует несколько основных типов печей – некоторые из них выполняют только одну главную задачу — это обогрев дома, другие применяются только для приготовления пищи, а третьи включают в свой «набор возможностей» сразу несколько функций. Поэтому, чтобы определиться с нужной моделью, необходимо знать, что собой представляет каждая из разновидностей.

  • Отопительно-варочное сооружение способно не только обогреть одну или две комнаты, но и поможет приготовить пищу и вскипятить воду. Если же модель оснащена духовым шкафом и сушильной нишей, то появляется возможность и хлеб испечь, и насушить на зиму овощи и фрукты.
Наиболее универсальными являются отопительно-варочные печиНаиболее универсальными являются отопительно-варочные печи

Отопительно-варочная печь часто встраивается в стену или же сама выполняет роль стены – для этого ее поворачивают плитой и топкой в сторону кухни, а задней стенкой в жилую зону дома. Можно решить сразу две проблемы — обогрева помещений и получения возможности приготовления пищи в отдельном помещении.

Если же конструкция дополнительно оснащена и камином, то печь будет работать не только как функциональное сооружение, но станет и декоративным украшением дома.

  • Отопительная разновидность печей рассчитана только на обогрев помещений дома. Некоторые модели имеют не только топочную камеру, но и каминную. Таким образом, печь может функционировать в двух режимах — когда используется только одна из функций, или они задействованы обе одновременно. Чаще всего отопительные печи встраиваются в стену между комнатами или устанавливаются посередине одного большого зала, разделяя его на зоны.
Отопительная печьОтопительная печь

Подобное сооружение возводится как для основного отопления дома, так и в качестве дополнительного, которое используется в весенний и осенний период для поддержания нормальной температуры и влажности в комнатах. Отопительные печи устанавливаются обычно тогда, когда на кухне уже реализована своя возможность приготовления пищи, или в большом по общей площади доме, где возводятся несколько печей, выполняющих различные функции.

На дачном участке в небольшом доме лучше устанавливать многофункциональное строение, которое сможет выручить сразу в нескольких ситуациях.

  • Варочная печь возводится на кухне, и ее конструкция рассчитана именно на быстрое приготовление пищи. Однако, эта функция не лишает ее и отопительных возможностей, так как весь ее корпус, задняя стенка и чугунная плита хорошо прогреваются, отдавая тепло и в помещение.
Основная функция этой печки - приготовление пищиОсновная функция этой печки — приготовление пищи

Варочная печь обычно компактна, поэтому отлично подойдет для установки ее на даче или в маленькой кухне частного дома.

Имея такую компактный, но функциональный агрегат, можно исключить риск замерзнуть или остаться без ужина и горячего чая даже в том случае, если отключится электро- и газоснабжение.

Разработано очень много различных моделей всех перечисленных типов печей. Они могут быть и совсем миниатюрными, и занимать большую площадь. Поэтому, остановившись на одной из моделей, прежде чем запасаться материалами для ее возведения, нужно вымерить и начертить ее основание на полу помещения, в котором планируется ее установка. Таким образом можно будет визуально определить, сколько в помещении останется свободного пространства.

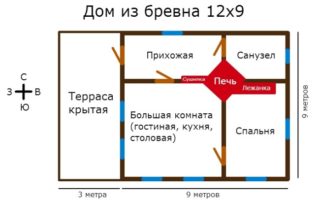

Как правильно выбрать место для установки печи?

Чтобы печь работала эффективно и максимально отдавала тепло в помещения дома, а также была  пожаробезопасной, необходимо выбрать для нее правильное месторасположение.

Особенно важно продумать этот момент в том случае, если печь встраивается в готовое здание, так как дымоотводная труба должна проходить между балок потолочного перекрытия, и случайно не наткнуться на них, поэтому вариант установки должен быть просчитан максимально точно.

Печное кирпичное сооружение может быть установлено в разных местах комнаты или же между двух помещений. Какое место лучше выбрать – будет рассмотрено далее.

  • Чтобы получить максимальный эффект от печи, не стоит устанавливать ее около внешней стены здания, так как она будет быстро остывать и вряд ли сможет обогреть больше одной комнаты.
  • Некоторые модели печей устанавливаются в центре комнаты или со смещением от него в одну или другую сторону. Такое месторасположение выбирается в том случае, если помещение требуется разделить на отдельные зоны. Причем, разные стороны печного сооружения могут иметь отличающуюся декоративную отделку, выполненную в стиле, соответствующему оформлению конкретной зоны комнаты.
  • Достаточно часто печь встраивают в стену между двумя или даже тремя комнатами, что позволяет максимально эффективно использовать, вырабатываемое тепло. В этом случае, в целях пожаробезопасности, очень важно предусмотреть надежную изоляцию стен, потолка и чердачного перекрытия в месте прохода дымоходной трубы.
  • При выборе места установки, нужно предусмотреть и то, что каждая из сторон фундамента под печь должна быть на 100÷150 мм больше основания самой печи.
  • Чтобы точно определить размер основания и высоты печи, рекомендовано всегда выбирать модель, к которой приложена схема-порядовка.

Выбрав модель печи и место для ее установки, можно приобретать все необходимые материалы и подготавливать нужные инструменты. Количество материалов будет зависеть от размера и функциональных особенностей модели печи, а инструменты для кладки используются всегда одинаковые.

Инструменты, необходимые для кладочных работ

Для работы потребуется подготовить весьма "солидный" набор инструментовДля работы потребуется подготовить весьма «солидный» набор инструментов

Из инструментов для кладки кирпича и заливки фундамента потребуется:

  • Правило — этот инструмент используется для выравнивания поверхности залитого бетоном фундамента.
  • Молоток-кирка необходим для раскалывания и обтесывания кирпича.
  • Веселка — деревянная лопатка, которая используется для растирки глиняного и известкового раствора.
  • Печной молоток используется для раскалывания кирпича и удаления засохшего, выступившего за пределы кладки раствора.
  • Метелка, изготовленная из мочала, предназначается для очистки внутренних каналов печи от попавшего в них песка и раствора.
  • Свинцовая чертилка нужна для разметок в том случае, если печь отделывается изразцами.
  • Строительный уровень необходим для контроля за ровностью рядов и поверхностью стен.
  • Чертилка — стержень, применяемый для разметок.
  • Отвес — это шнур с грузом, предназначенный для проверки вертикальности выводимых поверхностей.
  • Строительный уголок с линейкой для проверки правильности внешних и внутренних углов, так как они должны быть идеально прямыми.
  • Плоскогубцы применяют для сгибания и откусывания проволоки для фиксации чугунных элементов печи в швах кладки.
  • Рашпиль — этот инструмент используется для удаления наплывов и притирки комков в высохшей кладке.
  • Зубило применяется для раскалывания кирпича и разбора старой кладки.
  • Резиновый молоток необходим для выравнивания уложенного на раствор кирпича методом пристукивания.
  • Кельмы (мастерки) разного размера применяют для нанесения раствора при кладке кирпича и снятия выступившей из швов смеси.
  • Расшивка — инструмент для выравнивания раствора в швах кладки. Она используется в том случае, если кладка производится «под расшивку», без дальнейшей облицовки.
  • Ручная трамбовка потребуется для уплотнения грунта и слоев засыпки в котлован под фундамент.
  • Емкости для замешивания раствора и чистой воды.
  • Сито с металлической сеткой для просеивания песка.
Козлы облегчат выкладку верхних рядовКозлы облегчат выкладку верхних рядов
  • Подставка для удобства проведения работ на высоте, называемая «козлы». Поверхность этого приспособления имеет достаточный размер не только для комфортного передвижения мастера, но и для установки емкости, наполненной раствором.

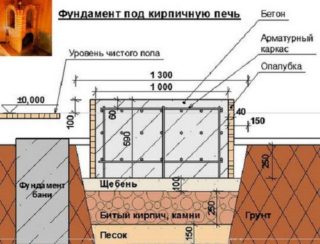

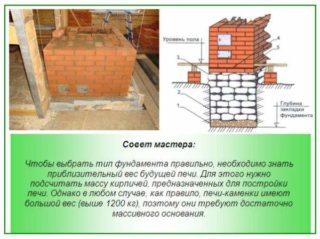

Обустройство фундамента под кирпичную печку

Фундамент под печь обычно готовится вместе с фундаментом дома, но они никак не должны контактировать между собой, а тем более — быть объединенными в единую конструкцию. Новые фундаменты, как правило, дают усадку, которая может привести к деформации одного из них, и это потянет за собой повреждение другого. Именно поэтому их следует устанавливать обязательно отдельно друг от друга.

В случае возведения печи в уже построенном доме с деревянным полом, придется проделать достаточно масштабную работу. В том месте, где будет устанавливаться печь, доски пола придется удалить, выпилив отверстие по размеру будущего фундамента.

Если фундамент под домом монолитный, а выбранная модель печи не слишком массивная, то конструкцию можно возводить и на нем, предварительно настелив на место установки материал для гидроизоляции.

Фундамент должен иметь форму основания печи, однако, как уже упоминалось выше, каждая из его сторон делается больше стороны печи на 100÷150 мм.

  • Если пол в доме деревянный, на нем делается разметка, по которой будут выпиливаться доски.
  • Затем в грунте подпола по форме будущего фундамента роется котлован, глубина которого может варьироваться от 450 до 700 мм, в зависимости от состава грунта.
  • Дно котлована утрамбовывается, а его стенки выстилаются полиэтиленовой пленкой или рубероидом.
Котлован со слоем гидроизоляции на стенках и песчано-гравийной подушкой на днеКотлован со слоем гидроизоляции на стенках и песчано-гравийной подушкой на дне
  • Затем, на дно выкладывается песчаная подушка толщиной в 100÷150 мм, в зависимости от глубины котлована, и хорошо уплотняется с помощью ручной трамбовки.
  • Следующим слоем, поверх песка, засыпается щебенка, которая тоже, по возможности, утрамбовывается. Этот слой может составлять от 150 до 200 мм.
  • Далее, по периметру котлована устанавливается деревянная опалубка в виде короба. Причем, полиэтилен или рубероид остаются внутри нее, а затем закрепляются на стенки с помощью степлера и скоб. Этот водостойкий материал сохранит залитый в опалубку раствор, не давая уйти из него влаге, что даст плите возможность высохнуть и упрочниться равномерно.
  • Фундамент должен иметь высоту примерно на 250 мм ниже уровня «чистого» пола, то есть на готовую основу нужно будет положить два ряда кирпича, чтобы он поднялся вровень с поверхностью пола.
  • Некоторые мастера с целью экономии кирпича, наоборот, поднимают фундамент над полом на 80÷100 мм. Удобство такого решения состоит еще и в более простой стыковке боковых стенок фундамента с поверхностью покрытия пола.
  • Следующим шагом в опалубку, на всю ее высоту, устанавливается арматурная решетка, изготовленная из стальной арматуры толщиной в 4÷6 мм. Прутья связывается между собой проволочными скрутками.
  • Далее, в нижнюю часть опалубки, на толщину 250÷300 мм можно залить грубый бетонный раствор, замешанный из цемента и гравия в пропорциях 1 : 3, или цемента, щебня средней фракции с добавлением песка, в соотношении 1 : 2 : 1. Но, в принципе, можно использовать и обычный бетонный раствор из песка и цемента.
  • Если же вниз заливается грубая смесь, то сразу же, не дожидаясь ее схватывания, сверху выкладывается тонко замешанный раствор.
  • Залитая бетонная смесь выравнивается правилом по верхним граням досок опалубки, после чего рекомендовано уложить и утопить на 15÷20 мм в раствор армирующую сетку с ячейками в 50 мм.
Верхний армирующий пояс можно просто притопить в свежезалитом бетонном раствореВерхний армирующий пояс можно просто притопить в свежезалитом бетонном растворе
  • Поверхность фундамента снова разравнивается, и при необходимости в опалубку, поверх сетки, добавляется бетонный раствор.
  • Далее, фундамент оставляют застывать и набирать прочность – этот процесс займет от трех недель до месяца, в зависимости от толщины слоев залитого раствора. Чтобы бетон был более прочным, рекомендовано ежедневно в течение первой недели, начиная со второго дня, сбрызгивать его водой.
  • Сверху застывшего фундамента настилается гидроизоляция, состоящая из двух-трех листов рубероида, которые укладываются один на другой.
Кладка будет проводиться только на слой настеленной гидроизоляции (рубероида)Кладка будет проводиться только на слой настеленной гидроизоляции (рубероида)
  • Чтобы начать кладку первого ряда, рекомендовано сделать на гидроизоляционном материале разметку, обозначив расположение основы печи. Благодаря очерченному периметру основы, будет гораздо проще производить монтаж первого ряда кирпича и соблюдать ровность сторон и углов.

После этих подготовительных работ, можно переходить к кладке.

Кладка без раствора

Даже опытные мастера, начиная кладку незнакомой до этого конструкции, сначала производят ее насухо, то есть без раствора. Этот процесс помогает разобраться в хитросплетениях внутренних каналов печи и не совершить ошибок во время основной кладки. Насухо поднимается все строение, причем каждый из рядов должен быть выложен в соответствии с прикладываемой к модели печи порядовкой.

Выполняя сухую кладку, необходимо соблюдать толщину горизонтальных и вертикальных рядов. Чтобы этот параметр выдерживался одинаковым на протяжении всей кладки, можно использовать рейки толщиной в 5 мм. Конечно, вертикальные швы будет сложно отмерить небольшими отрезками реек при кладке насухо, поэтому их придется определять визуально, но для горизонтальных швов рейки нужно использовать обязательно. Применив их, после выкладки последнего ряда конструкции, можно увидеть реальную высоту печи.

Как пример использования реек, можно рассмотреть данное фото.

Выдерживание ширины горизонтальных и вертикальных швов с помощью калибровочных реекВыдерживание ширины горизонтальных и вертикальных швов с помощью калибровочных реек

Особенно важно придерживаться единой толщины швов, если кладка производится под расшивку, и не будет в дальнейшем отделываться дополнительно декоративными материалами.

Производя кладку насухо, важно разобраться в конфигурации канала, через который дым будет уходить из топки, и подниматься к трубе. Если при выкладывании этот прохода будет допущена ошибка, то придется перекладывать часть или даже всю конструкцию печи, так как может образовываться обратная тяга, и дым при растопке пойдет помещение.

Подняв печь насухо до начала кладки дымоотводной трубы, конструкцию разбирают. Причем, если в рядах использовались не только целые кирпичи, но и их небольшие фрагменты, то при разборке каждый из рядов можно сложить отдельной стопкой, поставив на одном из кирпичей номер ряда. Иногда, дополнительно, проставляется и номер кирпича в каждом из рядов. Такая система ускорит работу, так как весь материал будет подогнан и разложен в нужном порядке, и останется только его поочередно замачивать и уложить в ряды печи, но уже на раствор.

Выполняя основную кладку, на края предыдущего ряда устанавливаются две рейки, между которых наносится раствор толщиной в 60÷70 мм. Затем на него кладется кирпич верхнего ряда, выравнивается и пристукивается до тех пор, пока он не упрется в рейки. Необходимо иметь такие калибровочные приспособления на три ряда, так как вытащить ее из шва можно только после схватывания раствора. Так, выложив, три ряда, рейки вытягивают из самого нижнего шва, очищают и укладывают на четвертый — и так далее. Если нет уверенности, что вертикальные швы получатся одинаковой толщины, для них тоже можно подготовить короткую рейку, которая будет переставляться в следующий шов сразу после выравнивания двух соседних кирпичей.

Оптимально иметь комплект калибровочных реек на три рядаОптимально иметь комплект калибровочных реек на три ряда

После вытаскивания калибровочных реек из шва, между кирпичами останется достаточно глубокий зазор. Его заполняют раствором, излишек которого убирается мастерком, а затем приводят в порядок с помощью расшивки.

Обработка швов "под расшивку"Обработка швов «под расшивку»

Если калибровочные рейки укладывались с обоих краев кирпича, то с внутренней стороны стенки тоже останутся углубления между швов. Их тоже необходимо тщательно заделать, так как швы должны быть герметичными, заполненными раствором по всей ширине кирпича.

Очень важно, выполняя кладку на раствор, проверять каждый из положенных рядов строительным уровнем, чтобы не произошло перекоса всей конструкции.

Такие несложные вспомогательные приспособления, как калибровочные рейки, помогут выполнить кладку аккуратно с одинаковой шириной швов. Поэтому и вся поверхность печи будет выглядеть так, как будто конструкция выполнена мастером-профессионалом.

Эти нюансы помогут упростить процесс возведения печного сооружения, избежать ошибок, которые могут привести к необходимости переделывания всей работы.

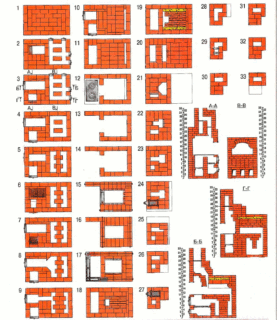

Схемы возведения кирпичных печей

Печь Ю. Проскурина с отопительно-варочными функциями и сушильной камерой

Модель, разработанную инженером Ю. Проскуриным, можно назвать одной из простейших конструкций отопительно-варочных печей, которую вполне сможет осилить даже начинающий мастер. Несмотря на компактные размеры сооружения, печка способна исполнить все необходимые для небольшого дома функции, так как оснащена варочной плитой и камерой для сушки, которая при желании может быть заменена на водогрейный резервуар.

Компактная, но весьма функциональная печь Ю. ПроскуринаКомпактная, но весьма функциональная печь Ю. Проскурина

Такая печь способна обогреть одну или две комнаты общей площадью 17÷20 м², поэтому может быть встроена в стену между кухней и одним из небольших помещений дома. При этом ее, безусловно, необходимо сориентировать таким образом, чтобы конструкция была развернута плитой в сторону кухонного помещения.

Габариты этого отопительного сооружения, без высоты дымовой трубы, составляют 750×630×2070 мм. Печка имеет два режима работы — зимний и летний, что позволяет в теплое время года использовать только варочную плиту, без ненужного отопления всего дома. Теплоотдача от печи при полноценной ее протопке составляет 1700 ккал/ч.

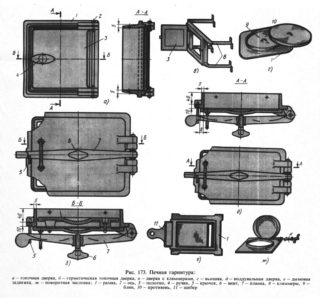

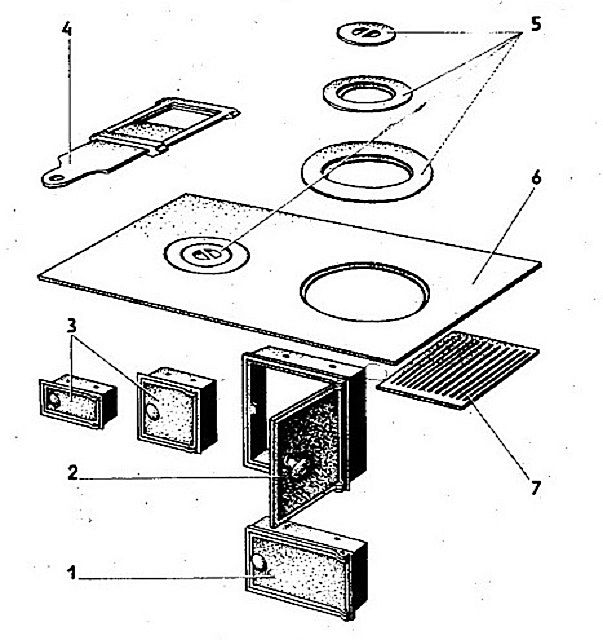

Для возведения этого отопительного сооружения потребуются следующие материалы:

Наименование материалов и элементовКоличество (шт.)Размеры элементов (мм)
Красный кирпич М-200 (без учета кладки трубы)281÷285250×120×65
Шамотный кирпич огнеупорный марки Ш-882÷85250×120×65
Дверца топочная1210×250
Дверцы для очистных каналов2140×140
Дверца для поддувала1140×250
Задвижка летнего хода для дымохода1130×130
Задвижка топки1130×130
Задвижка для варочной плиты1130×130
Колосник1200×300
Варочная панель одноконфорочная1410×340
Стальная полоса140×260×5
140×350×5
140×360×5
Стальной уголок140×40×635
340×40×510
440×40×350
Кровельное железо1380×310
Предтопочный металлический лист1500×700

Для заливки фундамента необходимо будет подготовить цемент, щебень, песок, гравий, рубероид, арматурный прут или стальную проволоку толщиной в 5÷6 мм. Если будет решено заменить сушильную камеру на водогрейный бак, то придется приобрести или изготовить и его.

Чтобы работа прошла успешно, перед ее началом настоятельно рекомендуется очень внимательно изучить порядовку, а в процессе кладки держать эту схему всегда под рукой.

Схема печи Проскурина с разрезамиСхема печи Проскурина с разрезами

На данной иллюстрации эта печь схематично представлена в нескольких разрезах. Здесь можно хорошо рассмотреть, как проходят внутри конструкции дымоходные каналы, проследить движение дыма от топки до дымоотводной трубы.

Иллюстрация (порядовка)Краткое описание выполняемой операции
пп1Первый ряд — сплошной, его выкладывают согласно представленной на схеме конфигурации.
Ряд должен быть идеально ровным, так как от его правильной кладки будет зависеть надежность и долговечность всего сооружения.
Ряд состоит из 15 кирпичей.

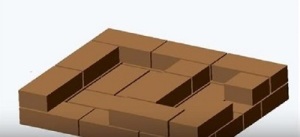

пп2Второй ряд.
На этом этапе закладывается форма зольника (поддувальной камеры) и донная часть двух каналов, которые будут проходить вертикально.
Выкладывая ряд, оставляют проемы для установки дверец поддувальной и прочистной камер.
На этом же ряду производится их установка.
Ряд выкладывается из 13 кирпичей.
пп3В чугунных дверцах, для их закрепления в кладке, предусмотрены специальные ушки, в которые вставляются заготовленные отрезки проволоки.
Далее, их концы скручивают между собой и вмуровывают в швы между рядов боковых стенок.
Чтобы дверца не сдвигалась с места установки до полной ее фиксации, ее временно подпирают кирпичами.
пп4Третий ряд выкладывается согласно схеме. В нем поднимаются стенки поддувальной и прочистной камеры, а в швах между рядами кирпича закрепляются концы проволоки, с помощью которой фиксируются дверцы. Для кладки ряда нужно будет 13 красных кирпичей.
пп5Четвертый ряд.
Камеру вертикальных каналов разделяют на две, так как далее они будут выкладываться отдельно.
Сечение каналов по всей их высоте будет составлять 80×120 мм.
Кроме этого, в этом ряду происходит перекрытие установленных дверец.
Необходимо подготовить 13 красных кирпичей.
пп6Кладка пятого ряда производится огнеупорным шамотным кирпичом, так как происходит формирование нижней части топки.
В кирпичах, определяющих место укладки колосниковой решетки, с внутреннего их края, делается вырез под прямым углом. Размер выреза должен составлять, примерно, 10×10 мм ± 1 мм.
Подготовленные кирпичи укладываются над поддувальной камерой.
Для кладки ряда потребуется 16 шамотных кирпичей.
пп7После этого, на пятом же ряду в подготовленные углубления в кирпичах устанавливается колосник.
Его иногда монтируют на глиняный раствор, но часто — совсем без раствора. В последнем случае зазоры между решеткой и кирпичом, которые должны составлять порядка 3÷5 мм, заполняются песком.
пп8Шестой ряд.
Продолжают формироваться стенки двух вертикальных каналов, и начинают возводиться стенки топки. Кладка проводится только шамотным кирпичом.
Ряд состоит из 12 шамотных кирпичей.
пп9Далее, на шестом же ряду, монтируется топочная дверца, которая так же, как и поддувальная, фиксируется с помощью проволоки в швах боковых стенок.
Однако, топочная дверка перед установкой оснащается не только проволочными креплениями, но и обматывается по периметру асбестовым шнуром.
Этот процесс необходимо провести для создания теплового зазора, который позволит расширяться металлу при его сильном нагревании.
пп10Седьмой и восьмой ряды выкладываются из 12 огнеупорных кирпичей каждый и соответствуют схеме порядовки.
Во время их кладки продолжают подниматься стенки топки и формироваться вертикальные каналы.
Понятно, что кладка кирпича в рядах идет вперевязку.

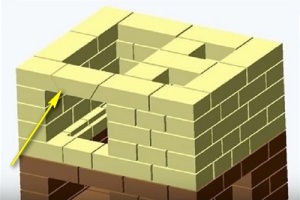

пп11При кладке девятого ряда перекрывается дверца топочной камеры.
Для снятия нагрузки с чугунной дверцы, с кирпичей, устанавливаемых на боковые стенки, срезаются края, повернутые в сторону топочной камеры, под одинаковым углом в 30˚.
Эти срезы послужат своеобразной подставкой для серединного кирпича, срезанного с двух сторон под углом в 60˚, то есть он должен идеально вписаться между двух крайних кирпичей.
На ряд потребуется 12 шамотных кирпичей.
пп12На десятом ряду топливная камера объединяется с крайним вертикальным каналом, так как дым, образовавшийся в топке, направлялся в это отверстие.
Для того, чтобы обеспечить плавность хода горячего воздуха, на серединном кирпиче, разделяющим топочное отверстие и закрытый канал, делается срез выступающего угла.
Для этого ряда потребуется 11 шамотных кирпичей.
пп13На одиннадцатом ряду кладка, идущая вокруг топочной камеры, отличается тем, что для нее используются кирпичи с вырезом на глубину кирпича на 10 ×20 мм.
Эта ступенька предназначена для укладки варочной панели.
Для кладки понадобится 11 шамотных кирпичей.
пп14После того, как 11-й ряд выложен, ступенька на кирпичах простилается асбестовыми полосками или слоем глины, толщиной в 3÷4 мм (при условии толщины варочной панели в 5 мм).
Эти прокладки послужат подушкой и тепловым зазором для варочной плиты.
Затем, на подготовленное для нее место устанавливается варочная панель.
Со стороны, где будет формироваться варочная камера, угловая часть кладки укрепляется металлическим уголком.
пп15С двенадцатого ряда кладка будет производиться только красным кирпичом.
На этом этапе закладываются стенки варочной камеры, и снова закрывается перемычкой открытый ранее вертикальный канал.
Для кладки этого ряда нужно подготовить 10 кирпичей.
пп1613-й ряд выкладывается по схеме, но во внешней части первого вертикального канала формируется место для установки задвижки, предназначенной для переключения режимов печи на зимний или летний ход.
Для этого в кирпиче делаются вырезы для углубления металлического элемента.
Далее, на подготовленное место, на глиняно-песчаный раствор закрепляется стационарная часть дымоходной задвижки.
Ряд выкладывается из 10 кирпичей.
пп1714-й ÷ 18-й ряды – на каждый из них потребуется по 10 кирпичей.
Кладка на этих рядах имеет одинаковую конфигурацию, с учетом перевязки, и формирует вертикальные каналы и варочную камеру.
пп18На 18-ом же ряду варочная камера перекрывается тремя стальными уголками, которые образуют основу для кладки следующих рядов.
Один из этих элементов устанавливается на край «потолка» варочной камеры, второй поворачивается к первому и устанавливается на расстоянии от него в 250 мм (размер кирпича), а третий уголок тыльной стороной прижимается ко второму.
Взглянув на эту конструкцию, вполне можно понять, как должны быть уложены кирпичи.
пп1919-й ряд.
Выкладывая его, 12-ю кирпичами перекрывают варочную камеру, но над ней формируется отверстие вытяжки пара, в которое будет устанавливаться задвижка.
Для монтажа этого элемента в краях кирпичей, устанавливаемых с трех сторон, делаются вырезы, а с внешнего кирпича снимается слой, делая его толщину меньше.
Далее на подготовленную площадку на глиняный раствор закрепляется задвижка.
пп2020-й ряд выкладывают по представленной схеме.
На этом этапе перекрывается установленная задвижка, и формируются отверстия каналов.
Боковой кирпич в первом вертикальном канале стесывается для плавного перетекания нагретого воздуха.
Для ряда потребуется 15 кирпичей.
пп21На 21-ом ряду объединяются в общее пространство первый вертикальный канал и отверстие для отведения пара из варочной камеры.
Кладка осуществляется по периметру печи, кирпич устанавливается в виде стенок, а также обрамляется второй вертикальный канал. Причем угловой внутренний кирпич срезается для обеспечения плавного ухода пара в дымоходную трубу.
Для кладки нужно подготовить 11 кирпичей.
пп22Далее, на этом же ряду осуществляется перекрытие получившегося пространства стальными полосами, которые обеспечат основу для установки металлической пластины и кладки следующих рядов.
пп23Следующим шагом, который производится на этом же ряду, является установка пластины из кровельного железа.
С помощью нее образуется дымоходное отверстие, располагающееся в противоположной стороне от окна для выхода пара из варочной плиты.
пп24На 22-м ряду кирпичной кладкой перекрывается металлическая пластина.
Далее кладка осуществляется по схеме.
Открытыми остаются только отверстия каналов.
Затем с внешней стороны печи устанавливается металлический уголок, который укрепит переднюю часть дна сушильной камеры.
На кладку ряда потребуется 15 кирпичей.
пп2523-й ряд — формируются стенки сушильной камеры.
Ее заднюю стенку делают из кирпича, устанавливаемого набок — он отделит камеру от отверстия дымоходного канала.
Используется 12 кирпичей.
пп26На 24-м ряду из 11 кирпичей формируется стенки дымоходного и двух вертикальных каналов, а также сушильной камеры.
пп2725-й ряд — работа продолжается согласно схеме, кладка производится из 12 кирпичей.
Второй кирпич задней стенки сушильной камеры устанавливается так же, как и первый, на боковую сторону.
пп2826-й ряд.
На этом этапе вертикальные каналы подготавливаются к объединению в одно пространство, поэтому для направления дыма в нужном направлении кирпичи в вертикальных каналах срезаются под небольшим углом.
Для кладки ряда потребуется 11 кирпичей.
пп29На 27-м ряду с помощью кладки происходит объединение двух вертикальных каналов, и на эту общую камеру устанавливается прочистная дверца.
Задняя стенка сушильной камеры поднимается еще на один кирпич, который устанавливается на боковую сторону.
Ряд состоит из 11 кирпичей.
пп30На 28-м ряду, состоящем из 10 кирпичей, выполняется кладка по схеме, сходной с 27 рядом.
А затем тремя металлическими уголками перекрывается пространство сушильной камеры.
пп31На 29-м ряду вся практически площадь перекрывается кирпичной кладкой, которая монтируется в соответствии со схемой.
Оставляется открытым только отверстие над сушильной камерой, куда будет установлена задвижка в срезы, сделанные на кирпичах, обрамляющих этот проем.
Внешний кирпич срезают, делая меньше его толщину.
В обустроенное «гнездо» на глиняный раствор устанавливается задвижка.
Ряд состоит из 17 кирпичей.
пп3230-й ряд, состоящий из 16 кирпичей, полностью перекрывает поверхность печи.
Исключением является только дымоходное отверстие, размер которого равен половине кирпича.
пп33На 31÷32-м рядах начинает формироваться печная труба.

Если принято решение произвести установку печи самостоятельно, то работу следует проводить не спеша, подходя к каждому этапу процесса со всей ответственностью и максимальной аккуратностью. При условии следования всем рекомендациям и предоставленной схеме-порядовке, даже начинающий мастер сможет справиться с этой работой и получить опыт для новых творений.

И в завершение статьи – еще один пример кладки миниатюрной кирпичной печи для загородного дома.

Видео: компактная кирпичная печь для небольшой кухни

Как сложить печь своими руками из кирпича

Ни один деревенский дом не обходится без печи, так как она и накормит, и обогреет. Сегодня во многие поселки проведено газовые магистрали, и, казалось бы, можно перейти на более удобный способ отопления. Однако, многие владельцы жилья не спешат отказываться от кирпичных печей, которые дают совершенно другое, особое тепло. Кроме того, в регионах, богатых лесом, где нет проблем с дровами, предоставляется возможность сэкономить на газе, имея в доме кирпичную печь.

 Как сложить печь своими руками из кирпичаКак сложить печь своими руками из кирпича

Чтобы узнать, как сложить печь своими руками из кирпича, нужно изучить подробно схему и технологию кладки. Прежде чем приступать к изучению конкретного варианта, следует рассмотреть несколько моделей, так как есть компактные и массивные сооружения. Выбрать нужно такую печку, которая займет меньшую площадь в доме, но будет иметь все востребованные в хозяйстве функции.

Моделей печей из кирпича достаточно много. Опытные печники могут вносить свои изменения в готовые проекты, так как знают уже наизусть, где и как должны проходить внутренние каналы, по которым отводится дым. Благодаря правильной схеме их размещения в конструкции печи, она будет равномерно прогреваться и отдавать большую часть тепла в помещение. Начинающим мастерам лучше точно следовать уже составленным схемам-порядовкам, не отступая от них ни на шаг, так как даже один неправильно положенный кирпич может испортить всю эту достаточно трудоемкую работу.

Типы кирпичных печей

Печи по своей функциональности подразделяют на три основных типа — варочную, отопительную и варочную-отопительную. Выбирая подходящую конструкцию, в первую очередь нужно определиться, что именно будет требоваться от нее.

Типичный пример варочной печи, хотя и отопительный эффект от нее тоже немалыйТипичный пример варочной печи, хотя и отопительный эффект от нее тоже немалый

Варочная печь имеет чугунную панель для приготовления пищи и согрева воды. Обычно такие печи имеют небольшой размер и популярны для установки в небольших частных домах и на даче. Безусловно, варочная печь способна, кроме приготовления пищи, еще и согреть небольшое помещение.

Отопительно-варочная печь - это многофункциональное массивное сооружениеОтопительно-варочная печь — это многофункциональное массивное сооружение

Отопительно-варочная печь может согреть дом или дачный домик с большой площадью, и в ее конструкцию иногда входит лежанка, а кроме плиты встраивают духовой шкаф, бак для нагрева воды и нишу для сушки овощей и фруктов.

Отопительные печи, как правило, достаточно компактны по конструкцииОтопительные печи, как правило, достаточно компактны по конструкции

Отопительный вариант печи всегда компактен. Он не включает в себя варочной панели и служит только для обогрева помещений. Такое строение в силах согреть две комнаты, если ее расположить между ними, встроив в стену.

Выбор оптимального места для размещения печи

Выбрав нужную модель печи, нужно присмотреть для нее подходящее место. Строение может быть установлено у стены, посередине комнаты или быть встроенным в стену. Выбор места будет зависеть от размера печного сооружения и от желания владельца дома.

  • Печь, стоящая посередине большой комнаты, может разделить его на две разные зоны, например, на кухню и столовую или гостиную. Варочная плита будет выходить в кухню, а ровная стена с хорошо сделанной кладкой станет дизайнерским украшением гостиной. Возможно, сразу или со временем, возникнет желание достроить к печи стену, и полностью разделить два помещения —  в этом случае перегородка должна быть изолирована от печи негорючим материалом. Можно применить для этого листы асбеста или установить кирпичную кладку.
  • Нежелательно строить печь у внешней стены, так как там она будет быстро выхолаживаться.
  • При установке печки между двумя помещениями, ее также нужно отделить от стен жаростойкими материалами.
  • Предполагаемое место постройки нужно хорошо вымерить и обязательно учесть то, что фундамент должен быть на 100 ÷ 120 мм больше основания печи. Кроме площади основания, нужно рассчитать и высоту строения, чтобы оно хорошо вписалось в комнату по всем параметрам.
  • Для того, чтобы работать было проще, к подобранной модели необходимо найти схему-порядовку.

Определившись с моделью и местом установки, можно приобретать материалы для строительства и подготавливать инструменты.

Как сделать барбекюПечь — это хорошо, а барбекю лучше!

Рекомендуем Вам ознакомиться со свежей статьей на нашем портале — как сделать барбекю своими руками.

Но перед тем, как перейти к статье про барбекю, обязательно прочитайте, как класть кирпич — здесь.

Инструменты, стройматериалы для кладки кирпичной печки

В зависимости от величины печи, для нее требуется разное количество материалов и дополнительных чугунных и стальных деталей, но инструменты для кладки необходимы одинаковые.

Инструменты

Из инструментов и приспособлений для возведения любой печи понадобится:

«Козел» — это подмостки, которые облегчат работу на высоте, когда печь будет поднята выше человеческого роста. Они удобны тем, что на них мастер-печник не только может подняться, но и поставить рядом с собой емкость с раствором и даже положить необходимые для этого этапа работы инструменты и стройматериалы.

"Козлы" понадобятся при проведении кладки верхних рядов«Козлы» понадобятся при проведении кладки верхних рядов

Другой вариант подставки, более компактный — это «козелок». Таких приспособлений нужно иметь два, так как если их поставить на определенном расстоянии друг от друга и уложить сверху толстые доски, получится тот же помост. Можно использовать и по отдельности, в качестве лестниц.

Можно обойтись и парой более компактных "козелков", делая на них временный дощатый настилМожно обойтись и парой более компактных «козелков», делая на них временный дощатый настил

Из инструментов нужно будет подготовить следующий набор:

Инструменты, которые понадобятся для кладки печиИнструменты, которые понадобятся для кладки печи

1. Кирка нужна будет для разделения и обтесывания кирпича.

2. Метелочка, изготовленная из мочала, для удаления засохшего песка и кусочков раствора с готовых уложенных рядов кладки и швабровки внутри кладки.

3. Уголок — поможет вывести углы изнутри и снаружи печи ровно на 90 градусов.

4. Отвес нужен для сверки вертикали стен.

5. Печной молоток требуется также для разделения кирпича на части и скалывания небольших выступов застывшего раствора.

6. Плоскогубцы понадобятся для откусывания, загибания и выпрямления проволоки.

7. Резиновый молоток необходим для пристукивания кирпичей в кладке при трудности их прилегания.

8. Зубило тоже будет нужно для раскалывания кирпича, а также разбора старой кладки.

9. Мастерок (кельма) разных размеров — для накладывания раствора и удаления выступивших излишков.

10. Правило будет необходимо для выравнивания поверхности фундамента.

11. Свинцовую чертилку используют для проведения разметки, особенно в тех случаях, если планируется отделка печки изразцами.

12. Стукальце представляет собой отрезок трубы, который тоже используют для обтески изразцов, им вместо молотка ударяют по ножу.

13. Лопатка из дерева — для замешивания и растирки раствора.

14. Металлический стержень-чертилка для проведения разметки.

15. Уровень нужен для проверки горизонтали рядов и вертикали стен.

16. Рашпиль используют для снятия наплывов и притирки комков.

17. Расшивка необходима для аккуратности оформления швов, если печь не будет оштукатуриваться или отделываться декоративной плиткой.

18. Емкость для замешивания раствора.

19. Сито, которое поможет сделать кладочный раствор тонким.

Стройматериалы

Количество материалов будет зависеть от выбранной печи, а их перечень почти всегда одинаков.  Для чисто отопительного вида не потребуется варочной панели, шкафа-духовки, водяного бака.  Но обычно стандартный набор чугунных и стальных элементов состоит из следующих наименований:

Обычный набор чугунных и стальных деталей для кладки отопительно-варочной печиОбычный набор чугунных и стальных деталей для кладки отопительно-варочной печи

 1. Дверца для поддувала.

2. Дверца для топки.

3. Дверцы для очистки печи.

4. Задвижка для дымохода.

5. Конфорка из нескольких колец.

6. Варочная панель.

7. Решетка колосника.

Из других металлических элементов может понадобиться:

1. Духовой шкаф.

2. Бак для воды.

3. Металлический уголок 50 × 50 мм.

4. Металлические полосы толщиной 3 ÷ 4 мм.

5. Стальная проволока.

Непосредственно для кладки нужно будет приобрести:

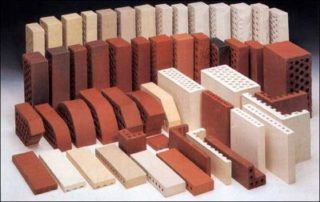

1. Кирпич закаленный красный.

2. Кирпич шамотный.

3. Ингредиенты для глиняного раствора или готовую сухую жаростойкую смесь для кладки печей.

4. Для фундамента потребуется цемент, щебень, песок, материал для опалубки и лист рубероида для гидроизоляции.

5. Необходим также будет жаростойкий материал для защитной отделки стен дома и металлический лист или керамическая плитка для пола.

Цены на огнеупорный кирпич

Огнеупорный кирпич

Подготовка места для возведения печки

Обычно фундамент для печи заливают одновременно с общим фундаментом дома, хотя и не связывают его жестко с ним. Однако, нередко бывает и так, что печь возводится уже в готовом здании.

Дальнейшие действия зависят от того, какой пол устроен в помещении.

  • Если фундамент бетонный и залит полностью, по принципу плиты, а строение печи задумано не слишком массивным, то можно начинать класть печь непосредственно на бетонный пол, предварительно постелив под кладку лист рубероида.
  • Если фундамент ленточный или пол деревянный, то придется устраивать фундамент с нуля.
Фундамент

Фундамент необходимо углубить в грунт. Для этого на полу размечается место под печь, а затем доски или тонкий бетонный пол удаляются.

  • В открывшемся грунте копается котлован, глубиной в 400—500 мм.
  • На дно ямы делается «подушка» в 100 мм из песка, а затем такой же толщины — из щебня, слои хорошо утрамбовываются.
  • Далее, по периметру котлована устраивается опалубка для заливания бетона — она должна подниматься над основным полом на 100 ÷ 120 мм
  • Нижний слой фундамента, примерно до половины высоты, может состоять из щебня, песка и цемента. Его заливают, распределяют ровным слоем по всей площади, и оставляется застывать.
  • После того как нижний слой хорошо схватится, можно заливать верхний слой, который будет состоять из более тонкого раствора. Пространство заполняется полностью приготовленным бетонным раствором и разравнивается правилом, а верхние доски опалубки послужат для этого маячками. Фундамент должен хорошо просохнуть и набрать требуемую прочность. Для этого его необходимо, начиная со второго дня, смачивать водой, что улучшит равномерность созревания цементного раствора и не даст образоваться трещинам.
Залитый фундамент под кладку кирпичной печкиЗалитый фундамент под кладку кирпичной печки
  • Полностью готовый фундамент (через 3 ÷ 4 недели) покрывается рубероидом для создания слоя гидроизоляции.  Затем на этой поверхности делается разметка — вычерчивается форма основы печи, по которой и будет выкладываться первый ряд.
Кладка насухо
  • Начинающему печнику опытные мастера рекомендуют не торопиться класть кирпичи на раствор, чтобы не наделать ошибок. Особенно в том случае, если эта работа будет проводиться впервые, лучше всего вывести всю конструкцию печи насухо.
  • Производя этот процесс внимательно, с постоянной оглядкой на имеющуюся схему, можно разобраться во внутренней конструкции дымоходных каналов и устройстве топки и подувала.
  • Для кладки насухо нужно подготовить вспомогательные рейки, имеющие толщину в 5 мм, которыми будет определяться расстояние между кирпичами — оно при основной кладке будет заполняться раствором, образуя швы.
  • После того, как вся модель печи до дымоходной трубы будет выложена, ее вновь разбирают, при этом кирпичи каждого из рядов можно складывать отдельно, если для этого хватит места в помещении, и нумеровать, с указанием ряда и конкретной детали в нем. Особенно это важно, если при кладке насухо кирпичи подгонялись по необходимому размеру.
  • Нужно сразу отметить и то, что при завершающей кладке, каждый из рядов также лучше сначала, для контроля, выложить вновь насухо, а затем сразу же закреплять его на раствор.
  • Кроме этого нужно знать, что, укладывая кирпичи на раствор, его наносят толщиной, примерно в 7 мм, затем кирпич прижимают и, если нужно, пристукивают резиновым молотком. Излишки раствора сразу же подбираются мастерком.
  • Уложив два — три ряда, пока раствор не схватился, швы оформляют расшивкой. Если вдруг раствор оказался недостаточно влажным, его можно немного сбрызнуть водой из пульверизатора.
  • Нельзя забывать, что во время кладки необходим постоянный контроль за вертикалью и горизонталью рядов.

Зная эти нюансы, можно переходить непосредственно к кладке.

На представленном видео показана схема возведения компактной отопительной печки, которая подойдет даже для очень небольшого помещения. Правда, иных дополнительных функций в нее не заложено:

Видео: отопительная печь для небольших помещений

Компактная «шведка»

Удобная, универсальная и достаточно компактная печь-"шведка"Удобная, универсальная и достаточно компактная печь-«шведка»

«Шведку» можно назвать самой аккуратной и компактной печью, подходящей для небольших помещений. Эту печь вполне можно назвать отопительно-варочной, так как она имеет высокий корпус с расположенными внутри дымоотводными каналами, а значит, при ее топке стенки будут хорошо прогреваться, отдавая тепло в помещение. В то же время в конструкции присутствует и варочная панель.

На первой картинке представлена «шведка», имеющая более широкую фронтонную часть, чем на втором фото, так как она дополнена духовым шкафом, а вместо очистительных окошек над плитой сделана ниша для сушки. Этот вариант печи получается в два раза шире второй модели.

Это - тоже "шведка", но несколько другой конструкцииЭто — тоже «шведка», но несколько другой конструкции

Схема-порядовка, показанная ниже, почти полностью соответствует печи на представленном фото, с некоторыми исключениями: вместо двух окошек для очистки над варочной плитой устроена ниша, несколько другое расположение трубы — с другой стороны конструкции, и выдержанная закругленность углов. При кладке по данной порядовке, печь будет выглядеть примерно так.

Выкладывается конструкция, опираясь на схему-порядовку:

Схема-порядовка для кладки компактной отопительно-варочной "шведки"Схема-порядовка для кладки компактной отопительно-варочной «шведки»

Хотя в данной схеме показано, что с первого ряда начинают выкладывать поддувальную камеру, все-таки стоит выложить его сплошной плоскостью и только со второго ряда можно начинать работать над камерой поддувала. Но, чтобы не создавать путаницы, описание будет идти ровно по схеме, а первый сплошной ряд можно назвать «нулевым».

  • Итак, с первого ряда начинается формирование поддувальной камеры.
  • На втором ряду устанавливается дверца поддувала. Дверца закрепляется на проволоку и временно подпирается кирпичами, пока не будет обложена со всех сторон кладкой.
Установка дверцы зольника-поддувалаУстановка дверцы зольника-поддувала
  • С четвертого ряда начинают выводить две камеры для очистки и также устанавливают на них дверцы.
  • На пятом ряду укладывается колосниковая решетка.
В соответствующем месте сразу устанавливается колосниковая решеткаВ соответствующем месте сразу устанавливается колосниковая решетка
  • Дверца топки также с помощью проволоки закрепляется на шестом ряду, и тоже на время подпирается кирпичами, установленными на колосник, а также, если это необходимо, подпорка ставится и с лицевой стороны дверцы.
В случае необходимости при установке дверцы топки ее можно временно зафиксировать подпоркойВ случае необходимости при установке дверцы топки ее можно временно зафиксировать подпоркой
  • На седьмом ряду закладывают начало вертикальным дымоотводным каналам.
  • На девятом ряду кирпичом перекрывается дверца топки, проволока которой она закрепляется, убирается в швы между рядов.
  • На одиннадцатом ряду на оставленный проем укладывается варочная плита, под ее края укладывают полоски асбеста. Передний нижний край варочной камеры обрамляется стальным уголком.
  • С двенадцатого по шестнадцатый ряд выводится варочная камера.
  • На семнадцатом ряду укладываются металлические полосы, а верхний его край оформляется уголком.
  • Следующих два ряда кладут сплошными, оставляя только три дымоотводных канала.
  • На двадцатом ряду устанавливается еще одна дверца, и начинают формироваться очистная камера и ниша для сушки.
  • На 22-ом ряду дверца камеры перекрывается кладкой.
  • На 23-ем ряду камера перекрывается полностью, а в ее конце оставляется отверстие, которое продолжит дымоотводный канал.
  • На 24-ом ряду металлическими полосками перекрывают сушильную нишу.
  • На 25-ом устанавливают дверцу камеры очистки.
  • На 27-ом дверцу перекрывают кладкой.
  • На 28-ом перекрывается полностью вся камера.
  • На 30-ом ряду, на дымоотводные каналы  устанавливаются две задвижки. Сначала на раствор укладывается рама этой детали, а затем в нее вставляется задвижка.
Установка задвижки на дымоходных каналахУстановка задвижки на дымоходных каналах
  • С 31-ого по 35-ый ряд выкладывается отрезок дымоходной трубы.
  • С 35-ого по 38-ой начинается сооружение распушки трубы.
  • Далее, идет кладка трубы, которая уже имеет свою собственную нумерацию. С первого по 26-ой ряд форма трубы не меняется, только необходимо очень внимательно следить за ровностью и внутренней чистотой (от остатков раствора) дымоотводных каналов. Эта часть трубы называется стояком.
  • На третьем ряду ставят еще одну дверцу на очистную камеру.
  • На 27-ом ряду ставят еще одну задвижку дымохода.
  • На 29-ом делают расширение трубы на один ряд, а на 30-ом ее приводят в начальную форму.
  • Начиная с 31-ого ряда, выкладывается самая узкая часть трубы, которая выводится через кровлю.

При прохождении дымовой трубы через чердачное перекрытие, ее необходимо изолировать от него негорючими материалами — это может быть асбест, минеральная вата или керамзит, засыпанный в короб, расположенной по всему периметру трубы.

Отверстие в кровле, через которое проходит труба, после постройки обязательно закрывается гидроизоляционным материалом, который накладывается как на трубу, так и на кровлю.

Как сложить камин

 Может Вас это заинтересует

Рекомендуем Вам ознакомиться со статьей, как сделать камин своими руками из кирпича.

Кроме этого рекомендуем Вам почитать статью про отделку камина.

Установка других элементов печи

Как говорилось выше, в печь могут быть встроены и другие элементы, поэтому стоит рассмотреть, как устанавливают некоторые из них.

Духовой шкаф

Если в конструкции предусмотрен духовой шкаф, то его чаще всего устанавливают на одном уровне с топкой или варочной плитой. Это важно для его быстрого и равномерного нагрева.

  • На место, куда он будет установлен, сначала монтируют металлические уголки — они станут надежными опорами для шкафа.
Металлические уголки станут хорошей опорой для духового шкафаМеталлические уголки станут хорошей опорой для духового шкафа
  • Далее, духовку оборачивают асбестовым шнуром, — этот материал жаростоек и поможет тонкому металлу шкафа прослужить более долгий срок.
Металлические части, в том числе дверцы и духовой шкаф, рекомендуется заизолировать асбестовым шнуром или прокладкамиМеталлические части, в том числе дверцы и духовой шкаф, рекомендуется заизолировать асбестовым шнуром или прокладками
 Видео: технология кладки эффективной  печи с духовым шкафом

Цены на кладочные смеси и клеи специального назначения

Кладочные смеси и клеи специального назначения

Водогрейный бак

Бак для нагрева воды может быть установлен по-разному. Иногда его встраивают в конструкцию печи, в других случаях — размещают сверху. Главное, чтобы он находился рядом с дымоотводным каналом, от которого вода и будет получать необходимую тепловую энергию. В этом случае, нужно предусмотреть отверстие для заправки бака водой и кран, из которого ее можно будет забирать. Бак для воды желательно сделать из нержавеющего сплава, иначе очень скоро из него будет идти желтая вода, малопригодная для водных процедур.

Хорошим дополнением к конструкции печки может стать водогрейный бакХорошим дополнением к конструкции печки может стать водогрейный бак

Другой вариант установки этого водогрейного элемента — это установка его на одном уровне с варочной плитой, над топкой, когда нагреваться он будет только снизу. В этом случае под бак лучше всего уложить чугунную или толстую стальную плиту, иначе его дно очень быстро прогорит. Емкость в этом варианте установки не вмуровывается в стенки печи.

Неудобством такой установки является то, что меньше места остается для варочной плиты, или же топку придется делать более глубокой, а значит, увеличатся общие габариты печки, что не всегда возможно в тесных помещениях.

Выбирая модель печи для своего дома, нужно все продумать заранее — какие функции должны в ней быть реализованы, ее размер и дизайн. Исходя из этого и стоит выбирать конструкцию строения со схемой-порядовкой.

Нужно отметить, что кладка печи — это настоящее искусство, и даже не у каждого опытного мастера всегда все получается на «отлично». Поэтому, если нет никаких навыков в этой работе, то лучше пригласить специалиста, который поможет сделать все правильно.

Какой кирпич выбрать для печи. На что смотреть: марка, материал, свойства

При всей широте выбора систем отопления многие до сих пор останавливаются на русской печи. Она поддерживает в доме необходимую норму влажности, создает уютную атмосферу. Также может быть частью интерьера. Иногда это единственная возможность обогреть дом. Поэтому к ее кладке нужно подходить грамотно, выбрать подходящий строительный материал.

Необходимые свойства кирпича

Класть печь надо из материала, специально изготовленного для этих целей.

Основные требования:

  • огнеупорность;
  • прочность;
  • эстетичный внешний вид;
  • способность долгое время сохранять тепло;
  • водопоглощение;
  • устойчивость к перепадам температуры, в т.ч. сильным морозам.

Выкладывать сооружение лучше частями, подбирая для каждого участка разные виды кирпича.

Параметры выбора кирпича для печи

Плотность — основной показатель по мнению специалистов. Обозначают ее маркировкой М и числом из интервала 25-1000. Оптимальное значение для кладочного материала М150-М250. Менее плотный не будет держать тепло, более уплотненный придется долго разогревать. С показателем плотности тесно связана теплопроводность.

Масса, размер нужны для проведения расчетов, сколько материала потребуется, какая нагрузка будет у основания сооружения.

Огнеупорность позволяет не разрушаться строительному материалу при нагреве. Огнеупорный кирпич может сохранить структуру при температуре свыше 1500 градусов.

Для дымохода или трубы важен показатель морозостойкости. Эти части общего сооружения постоянно нагреваются и охлаждаются, поэтому должны выдерживать сильные температурные перепады. Марка параметра обозначается как F с числом в интервале 15-300. Как правило, чтобы сложить печь, используют изделия с морозостойкостью F75-F100.

Печной материал характеризует также показатель полнотелости. Выкладывать сооружение нужно из полнотелого изделия, без пустот.

Материал

Виды кирпичных изделий по материалу изготовления:

  • керамический;
  • шамотный;
  • силикатный;
  • клинкерный;
  • гиперпрессованный.

По своим свойствам, составу для кладки печи подходят только первые два.

Керамические изделия изготавливают из глиняных смесей. Глина проходит очистку, размачивание, замешивание, формовку, просушивание, обжиг (в специальной печи при температуре свыше 1000 градусов). Процедура обжига длится установленное время, делая поверхность полуматовой, одного оттенка. Если не додержать, изделие будет светлым, передержать — темным.

Выделяют строительный (рядовой) и лицевой виды керамического кирпича. Первый используют для выкладки основания, вторым оформляют внешнюю кладку сооружения. Материал не выдерживает температуры выше 700 градусов, поэтому топку (внутреннюю часть печки) лучше выкладывать другим кирпичным материалом.

Для этой цели подходит шамотный кирпич. Изготавливается из шамотной глины (70%), естественных добавок (30%). Качество можно оценить по цвету. Хороший будет золотисто-соломенного оттенка, плохо обожженный — практически белого. Шамот обладает полезными свойствами: стойкостью к температурным перепадам, способностью накапливать, сохранять и отдавать тепло, длительностью эксплуатации. Его производят разной формы, поэтому довольно часто используют при облицовке готового сооружения. Благодаря своему цвету он хорошо смотрится в общем интерьере.

Марка

Маркируют прочность (М 25-1000), морозостойкость (F 15-300). Отдельно идет маркировка шамотных изделий. Общее обозначение “Ш”, дополнительно делится на классы: “А”, “Б”. Отличаются способностью выдерживать максимальную температуру. Класс “А” больше, чем “Б”. Цифровое обозначение рядом — это размер. Пример маркировки: ША5 и ША8. Первый меньше по ширине, а соответственно легче по весу, зато стойкость к высокой температуре у него чуть больше.

Самая высокая марка изделия, полученного из натурального сырья — М300, соответственно, последующая маркировка применяется для кирпича с примесями. Его в кладке печи не используют.

Если выбирать производителя, то обычно предпочтение отдается отечественному производству и странам Прибалтики. Зарубежные изделия стоят дороже, используются чаще в декоративных целях.

Функциональность

Кирпич различают по области применения:

  1. Строительный (рядовой). Может иметь сколы, изъяны, не влияющие на прочность. Высокую температуру не выдержит, поэтому используется при выкладке фундамента, а также дальних от топки отсеков. Применяют, если планируется дальнейшая отделка сооружения плиткой, штукатуркой.
  2. Облицовочный (лицевой, фасадный). Должен иметь идеальный вид, без дефектов, отклонений от стандарта. Делится на 2 вида: фасонный, фактурный. При кладке печи первый используют для отдельных элементов декора. Второй применяется редко, причем только керамический.

Какой кирпич нельзя использовать

В изготовлении печки не используются следующие виды:

  • Силикатный. В состав входит песок, известковые добавки. При высокой температуре будет трескаться, крошиться, выделять вредные компоненты.
  • Гиперпрессованный. В составе 90% — ракушечник, известняк, мрамор. Во время обжига пропадает вся влага, образуются поры, теряется прочность. Не переносит высокую температуру, выделяет углекислый газ, разрушается.
  • Строительный обычный. Не выдерживает нагрева. Применяется редко при выкладке слабо нагревающихся участков.
  • Декоративный. Также не устойчив к термической нагрузке. Максимальная температура для эксплуатации — 60 градусов.

Как проверить кирпич

Есть стандарты, сертификаты на изготовление изделий, также можно обратится к печному мастеру. Если нет возможности ознакомиться с документами, проконсультироваться со специалистом, то можно воспользоваться простыми методами проверки.

В первую очередь оценивается внешний вид. Изделие должно быть правильной формы, без искривлений, максимальная погрешность в размерах — 2 мм. Если на поверхности просматривается пленка, значит, процедура закаливания прошла неправильно. Такой кирпич не выдержит высокой термической нагрузки.

Далее проверить звуком. После легкого удара по широкой стороне должен быть легкий звон. Если внешние дефекты не обнаружены, звуковая проверка выявит имеющиеся недостатки.

Обязательно осмотреть изделие изнутри, предварительно расколов, распилив. Хороший образец имеет равномерный цвет, в месте скола не крошится.

Эти простые способы помогут выбрать качественный материал для будущей печи.

общие принципы кладки, основные материалы

Содержание статьи:

Домашняя кирпичная печь относится к традиционным отопительным средствам, по-прежнему привлекающим внимание владельцев частного жилья. Особенно востребованы они в местах, где случаются перебои с поставкой газа и электричества. В регионах, богатых запасами делового леса и где проблем с дровами не возникает, наличие печки из кирпича позволяет сэкономить на энергоносителях.

Разнообразие конструкций

Варочно-отопительная кирпичная печь

По своему предназначению печи из кирпича для дома подразделяются на следующие виды:

  • варочные изделия;
  • варочно-отопительные;
  • печи, используемые для отопления жилых пространств.

Варочная печь из кирпича для дома оптимально походит для дачи, например, где хозяева проживают летом. Иногда она применяется как дополнение другим видам отопления и позволяет экономить на дорогом топливе. Ее конструкция содержит варочную плиту, встроенный духовой шкаф, а в отдельных случаях и резервуар для нагрева воды для питья. Несмотря на сравнительно небольшие размеры, ее мощности хватает, чтобы обогревать помещение средней площади.

Кирпичные печи для дома второго типа могут иметь:

  • варочную панель;
  • встроенную духовку;
  • бак, в котором греют воду;
  • место для сушки.

Они также используются в качестве камина или водяного контура. Такая конструкция остается востребованной даже при наличии газового котла.

Чисто отопительные печи из кирпича используются исключительно для обогрева внутренних пространств. Нередко они имеют несколько резервуаров, допускающих применение их в качестве камина в бане или для быстрого нагрева воды. При выборе также важно определиться с конфигурацией и габаритами печи, которые влияют на подбор места ее установки.

Подбор места

Пример расположения печи в доме

Печь допускается размещать в любом подходящем месте, но наиболее удобный вариант – встраивание в стенку между двумя смежными помещениями. Благодаря такому размещению в строениях небольшой площади удается обойтись одним агрегатом, рассчитанным на соответствующую теплоотдачу. Нежелательно устанавливать печь вплотную к внешней стене, поскольку так она быстрее выстывает. Выбранное для закладки печи место тщательно промеряется с учетом следующих моментов:

  • состояние потолочного перекрытия, позволяющее без труда вывести дымоход наружу;
  • возможность подготовки фундамента, который нужно сделать больше ее основания на 100-110 мм;
  • отсутствие поблизости конструкций из горючих и легко воспламеняющихся материалов.

Дымоходная труба при ее проводке через перекрытия и чердак не должна натыкаться на несущие балки и стропила кровли.

Материалы и заготовки

Чугунные элементы

Ассортимент комплектующих и объемы требуемых стройматериалов зависят от типа выбранной печной конструкции, в пределах которой они мало отличаются. Для чисто отопительных образцов закладывать в проект варочную панель, духовой шкаф, а также водяной бак не обязательно. Типовой набор элементов из чугуна и стали включает следующие наименования:

  • дверца для зольника и ее топочный аналог;
  • дверки очистных каналов;
  • задвижка уличного дымохода;
  • конфорки;
  • сама варочная плита.

Завершает этот список колосниковая решетка, традиционно изготавливаемая из чугуна.

Помимо всего перечисленного для сооружения конструкции потребуются стальные детали. Их перечень включает следующие позиции:

  • шкаф духовой встроенный;
  • бак для воды;
  • полосы произвольной длины и ширины;
  • уголок типоразмера 50х50 мм;
  • хорошо отожженная проволока 2-3 мм;
  • стальной лист, настилаемый у топки.

Красный и шамотный огнеупорный кирпич

Для изготовления основания (фундамента) и корпуса печи потребуется подготовить расходные материалы. Они подбираются на основании выбранной схемы кладки и с учетом особой таблицы, как правило, прилагаемой к ней.

В этот список входят:

  • щебень, бутовый камень, а также битый кирпич, простой песок и цемент;
  • доски для обустройства опалубки под фундамент и кусок рубероида для гидроизоляции;
  • кирпичи двух типов;
  • асбестовый лист и разметочный шнур;
  • исходные компоненты для подготовки глиняного раствора.

В качестве альтернативы традиционному составу для кладки печи нередко приобретается готовая жаростойкая смесь.

Разметка и последующее обустройство основания

Фундамент для печи не должен совпадать с фундаментом дома

Прежде чем соорудить печь своими руками из кирпича, нужно провести ряд подготовительных мероприятий. Операциям по кладке печной конструкции предшествует разметка и заливка фундамента, способного выдержать ее вес. Перед выбором места важно учесть, что дымоходную трубу при проходе через потолочное перекрытие следует выложить в стороне от деревянных балок (на удалении не менее 120-150 мм). Для точной разметки участка, где надо выпилить доски в полу, потребуется отвес, бечевка которого фиксируется в нужном месте на потолке. Перемещая отвес от одного угла к другому, намечают квадрат, соответствующий форме предполагаемого фундамента (с запасом).

По полученной разметке доски аккуратно выпиливаются, после чего открывается доступ к грунту. В этом месте будет располагаться печной фундамент, не связанный с основанием всего дома – усадка у этих двух строений различная. В обнажившемся грунте потребуется подготовить котлован глубиной 0,5 метра, а затем приступать к обустройству основания, сооружаемого из бутового камня или кирпичного боя. В первом случае опалубка не потребуется; достаточно укладывать на дно чистые камни, послойно заливаемые бетонным раствором. При укладке важно отслеживать, чтобы между бутовыми заготовками не оставалось хорошо различимых пустот.

По достижении поверхности земли камни следует класть в специальную форму в виде ящика, ограниченную досками опалубки и закрытую изнутри слоем полиэтилена. При закладке бута следует проследить, чтобы верхний срез фундамента располагался ниже уровня пола примерно на 140 мм. Поверхность полученного основания выравнивается и оставляется до полного просыхания.

Подготовка к кладке

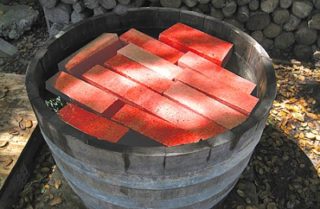

Б/у кирпич перед кладкой замачивают в воде на 12 часов

Основные материалы, используемые при сооружении печки из кирпича своими руками – обычный красный кирпич и его шамотный огнеупорный аналог. Первый применяется только для сооружения внешней оболочки конструкции, из второго делают стенки и дно топки. Купленный кирпич тщательно перебирается – отбираются только целые образцы без сколов и трещин. Когда используется б/у материал, каждый образец тщательно очищается от сажи и раствора, а затем замачивается в воде на половину суток. Шамотные заготовки перед использованием достаточно ополоснуть чистой водой, что позволит удалить с них скопившуюся пыль.

Подготовка кирпичных заготовок

К подготовительным операциям относятся также работы по изготовлению неполных кирпичных заготовок, получаемых путем раскалывания цельных образцов. При кладке печи потребуются:

  • половинки;
  • трехчетвертные заготовки;
  • четвертинки и другие мелкие фрагменты.

Для облегчения подготовки кирпича по размеру на рукоятке кирки делаются отметки.

Приготовление раствора

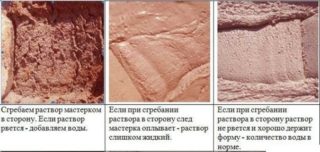

Как определить консистенцию раствора

Прочность и сроки службы кирпичных печей зависят от состояния и кондиции кладочного раствора, гарантирующего получение качественного шва. Его толщина не должна превышать 8 мм, т. к в противном случае на стыках появляются трещины и снижается эффективность обогрева. Раствор готовится только из качественной глины и тщательно просеянного песка. Он доводится до однородной массы, не имеющей в своем составе комков и посторонних примесей.

Независимо от типа используемого раствора (тощие, нормальные или жирные) при его перемешивании с водяной компонентой нужно следить за консистенцией смеси. Она должна быть похожа на густое тесто, не прилипающее к рукам человека и мастерку. Для укладки огнеупорных кирпичей потребуется приготовить особый раствор, в состав которого входят жирная глина и шамотный песок, взятые в пропорции один к одному.

Рекомендации по монтажу

Как только фундамент готов, кирпичи, раствор и все нужные детали закуплены, переходят к разметке исходного или первого ряда. Он является основой конструкции и выкладывается согласно ранее подготовленному чертежу. Берется лист рубероида и настилается на фундамент с небольшим отступом от края, а затем по его периметру всухую выкладываются заготовки 1-го ряда. Сначала нужно сложить углы, а затем заполнить промежутки теми же кирпичами с зазором в 5-6 мм (они впоследствии заполняются раствором).

Хорошо завести их удастся, если воспользоваться строительным уровнем и угломером. Чтобы убедиться, что ряд выложен ровно, следует измерить его диагонали, которые должны быть одинаковыми по длине. Следующий ряд выкладывается на раствор, который заполняет зазоры первого. При его раскладке на угловые заготовки наносится совсем тонкий слой с увеличением его толщины на всех последующих элементах. В процессе кладки, согласно инструкции, на два уложенных рядом кирпича помещается уровень, одной из сторон которого надавливают на вторую заготовку, выравнивая ее по горизонтали. Таким же образом поступают с 3-им и с 4-м кирпичами (и так далее согласно пошаговой схеме).

Выполнение кладки (порядовка)

Порядовка домашней печи

Чтобы кладка начальных рядов получилась ровной по всему периметру печи, с внешней стороны потребуется вертикально натянуть шнуры-отвесы, крепящиеся в нескольких точках на потолке и полу. Далее переходят к выкладке остальных рядов, качество которой зависит от следующих факторов:

  • правильность нанесения и распределения раствора на рабочую плоскость;
  • ровность укладки кирпичей;
  • соблюдение зазора между ними.

На этом шаге посредством мастерка или шпателя на уже выложенный предыдущий ряд кладется и аккуратно выравнивается раствор слоем толщиной порядка 9-10 мм. На него сразу же укладывается первый угловой кирпичный маяк. Затем тот же раствор наносится на торец второго, который тут же укладывается, прижимается к предыдущему и пристукивается молотком. При ведении кладки важно соблюдение порядовки, согласно которой стыки каждого последующего ряда смещаются относительно предыдущего.

По завершении кладочных работ следует оставить печь на просушку, для ускорения которой рекомендуется открыть все окна и двери. Для сокращения сроков естественной сушки печи можно поместить в ее топку включенную в сеть лампочку мощностью 200 Ватт. Другой вариант – расположить перед дверкой тепловентилятор.

Из какого кирпича кладут печи

К кирпичу, используемому для строительства печей, предъявляется ряд требований – он должен выдерживать высокую температуру, должен быть долговечным, легко нагреваться, долго остывать и выдерживать большие перепады температур. К сожалению, нет кирпича, который удовлетворяет сразу всем этим требованиям. Поэтому печь не получится построить только из одного вида кирпича. Понадобится несколько видов. Решая вопрос о том, из какого кирпича класть печь, следует учитывать следующие моменты.

Саму топку, т.е. внутреннюю часть печи, которая подвергается высоким температурам, необходимо выкладывать только из шамотного кирпича (огнеупорного). Т.к. он способен выдерживать огромные температуры. Все остальные части печи необходимо выкладывать из обычного керамического кирпича (красного). А если их выложить из шамотного, то печь получится тяжелее и дороже. Никакого положительного эффекта при этом не будет, т.к. шамотный кирпич держит тепло ничуть не лучше обычного керамического. И плюс ко всему шамотный кирпич имеет более низкую теплопроводность по сравнению с обычным глиняным кирпичом. А это значит, что печь, изготовленная из него, будет гораздо дольше прогреваться.

По сути дела шамотный кирпич является хорошей термоизоляцией. Недаром его используют в топках сталелитейных предприятий, т.к. он позволяет удерживать все тепло внутри топки. Поэтому нигде, кроме топки, шамотный кирпич использовать не следует. А если на топку пустить обычный глиняный кирпич, то под действием высоких температур он в скором времени начнет разрушаться, и печь придется перекладывать заново.

Если есть желание сэкономить, то несколько самых нижних рядов печи можно выложить из обычного силикатного кирпича, т.к. высоких температур в нижней части не будет, а силикатный кирпич стоит дешевле. Дымоход (в том месте, где он выходит на улицу) необходимо делать двухслойным. Наружный слой делаем из обычного силикатного кирпича или керамического облицовочного, т.к. он имеет высокую морозоустойчивость, в то время как печной кирпич под воздействием морозов со-временем начал бы разрушаться. А внутренняя часть дымохода выкладывается из керамического, т.к. внутри дымоход подвергается высоким температурам.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
