Фото-отчет о строительстве каркасного дома своими руками (45 фото) — КАРКАС ИНФО

Представляем вашему вниманию фото строительства каркасного дома, по одной из возможных технологий, а именно так называемой технологии «Платформа». Надеемся, что эти фото помогут, в постройке каркасного дома своими руками, и дадут ответы об основных узлах каркаса.

Существует множество способов и технологий для постройки каркасного дома, (обзор некоторые из них представлены на этом портале) от сборки каркаса на стройплощадке из обрезных досок, до изготовления каркаса дома в заводских условиях из метало-профиля и панелей.

План дома приведен на фото справа. Сразу оговоримся, что строительство этого каркасного дома велось на юге, и он должен стать дачей для отдыха в выходные дни. Поэтому некоторые использованные решение могут не подойти для средней полосы России, например такие как отсутствие тамбура или широкое применение мансардных окон для освещения второго этажа.

По просьбе хозяев являющихся поклонниками Франции, планировочное решение их дома напоминает о домах Прованса. Войдя, попадаешь в прихожую. Благодаря большому окну-двери, она еще является и своеобразной верандой. Слева находится просторная кухня-столовая, из столовой через окно в прихожей открывается прекрасный вид на участок. Далее ванна-прачечная, и гостиная с таким же окном-дверью, как и в прихожей. По лестнице из гостиной можно подняться наверх. На втором этаже расположены три спальни и небольшой сан. узел. Для освещения выбраны мансардные окна, — это позволило немного сэкономить на строительстве. Мансардные окна несколько дороже обычных, но с учетом того что они встраиваются между стропил, и для их установки не потребовалось устраивать дополнительные фронтоны в крыше, их применение было вполне оправдано.

На фото слева представлена конструктивная схема каркасного дома, также можно рассмотреть некоторые узлы.

Каркас собран из обрезной доски, для стен дома выбрана доска сечением 45 х 195 мм. Перекрытия, в зависимости от расчетной нагрузки, могут быть выполнены сечением 45 х 195 или 45 х 225 мм. У многих возникнет возражение, что обрезной доски такого сечения на наших строительных базах и рынках не встречается. Данное противоречие объясняется просто: для сборки каркаса дома нужен хорошо высушенный и калиброванный пиломатериал, желательно также чтобы он имел разумную стоимость. Проблемы с первым пунктом возникают, даже у крупных строительных фирм, несмотря на их объемы, не говоря о частном застройщике которому нужно всего несколько кубов. Со вторым пунктом, — стоимостью, еще сложнее. Поэтому перед сборкой каркаса, доски 50 х 200  мм. (в действительности они имели сечение от 47 х 196 до 52 х 204 мм.) были пропущены через рейсмус, до единого размера 45х195.

Перед тем как начать собирать каркас дома в подполье фундамента, проложили трубы канализации, и остальных коммуникаций. (фото справа) После чего сверху, по специальным армированным перемычкам, была отлита бетонная плита, ставшая полом первого этажа.

С этого момента мы постараемся рассказывать более подробно, добавляя фото, и освещая узлы каркаса. Чтобы вы смогли найти ответы на большинство вопросов, и может быть повторить шаг за шагом все этапы возведения каркасного дома.

На отлитой плите согласно чертежам, из доски сделали нижнею обвязку по внешнему периметру стен и внутренних перегородок фото. 5. Бетонную плиту пола первого этажа использовали как верстак для сборки каркасов стеновых рам.

Чтобы ни пришлось собирать строительные леса и мучится с закреплением ветрозащитной мембраны с лестниц стремянок, на собранном фрагменте стены, пока он находится в горизонтальном положении, ее закрепляли сразу, — брусками, на которые впоследствии крепится сайдинг внешней обшивки (фото справа)

Мембрану на собранную секцию накладывали с припуском по 20 — 25 см. в каждую сторону, чтобы при установке последующих секций сделать перехлест.

Поскольку наш дом имеет достаточно большие размеры, — 12,5 х 7 м, сборка рам и их дальнейший подъем производились частями (фото слева), так как подъем двенадцатиметрового каркаса стены, руками, у бригады из трех человек, возводивший каркас нашего дома мог вызвать определенные трудности.

В первую очередь собрали и установили все секции по самой длиной из стен (правое фото). Поднятые секции, выровненные, по уровню и отвесу, в вертикальном положении закрепляли временными подкосами.

После чего собрали и закрепили секции противоположной стены и секции торцевых стен (фото слева)

Выполнили перехлесты ветрозащитной мембраны. Концы пленки закрепили строительным степлером, поверх перехлестов пленки. Дополнительно укрепили брусками (правое фото)

В результате с внутренней стороны каркас дома начал выглядеть как на левом фото. И мы перешли к устройству внутренних несущих стен и перегородок.

По проекту в нашем доме две несущих стены. Частично убрав временные подкосы, приступили к их сборке и установке (фото справа).

Для разводки труб пол в ванной комнате первого этажа немного приподняли (левое фото).

После того как были установлены все внешние стены и перегородки первого этажа. Поверх них была устроена верхняя обвязка (фото справа).

Внимание! все стыки и соединения желательно прокладывать уплотняющей лентой или наносить тонкий слой монтажной пены, для исключения щелей и возможного образования так называемых «мостиков» холода.

Шаг за шагом мы подошли к началу сборки перекрытия второго этажа (фото слева).

Для соединения лаг перекрытия использовали дополнительные накладки. Их изготовили из доски того же сечения что и сами лаги. Этот узел хорошо видно на фото справа. В проеме над лестницей, установили сдвоенные лаги перекрытия.

Над открытыми пролетами, для закрепления концов лаг применили, специальные металлические кронштейны. Этот узел показан на фото слева.

После установки всех лаг перекрытие второго этажа стало выглядеть как на фото справа.

В перекрытии, над техническим помещением, для организации кладовки сделали проем, в который впоследствии будет установлена лестница чердачного типа (фото слева)

Между лагами установили распорки из бруска 45 х 45мм. Этот узел приводится в книгах, но на практике такое решение применяют редко. Обычно между лагами ставят распорку из доски того же сечения что и лага перекрытия. Также здесь видна часть лестничного проема (правое фото).

Приступили к настилу пола второго этажа (фото слева). Для этого использовали листы ОСБ толщиной 22 мм. По краям плиты имеется соеденение шип-паз.

К лагам перекрытия настил пола крепили гвоздями с насечкой. Дополнительно на лаги нанесли немного клея, чтобы впоследствии, исключить возможные скрипы (фото справа)

В завершении, всех работ по настилу чернового пола, мы получили ровную платформу для дальнейших работ (левое фото)

Начали сборку каркасов фронтонов дома (фото справа). В нашем проекте четыре фронтона. Два внешних и два внутренних. Без привлечения техники, своими руками приступили к установке фронтонов.

Подъем начали с внутренних фронтонов дома, закрепив их в поднятом положении коньковым брусом и временными подпорками.(фото слева)

Далее подняли торцевые фронтоны, по отвесу и уровню выровняли их в вертикальном положении, после чего также закрепили их на месте коньковым брусом и распорками (на фото справа)

Настало время собрать и установить боковые стены мансарды (левое фото)

Собрав и установив каркасы боковых стен мансарды, выполнили необходимые перехлесты ветрозащитной мембраны,что показано на фото справа.

Вот так шаг за шагом подошли к изготовлению стропильной системы (фото слева). Поскольку в нашем доме все стропила оказались одинаковыми и зеркальными, как справой так и с левой стороны дома. Мы, разметив первое стропило крыши, аккуратно его подогнали, и использовали его в качестве шаблона для изготовления всех следующих.

Все стропила изготовили внизу, после чего подняли наверх и приступили к установке стропил с шагом, заложенным в проекте (фото справа).

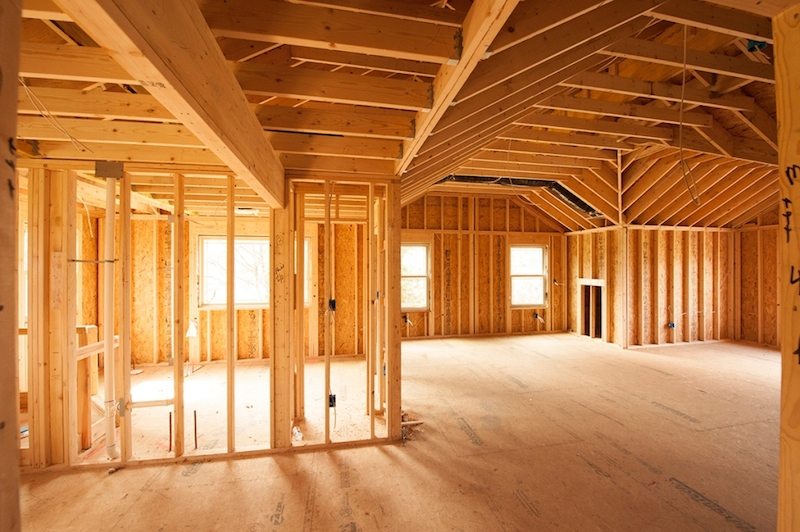

На фото слева показана стропильная система крыши после установки всех стропильных ног. В комнатах на втором этаже высокий «кафедральный» потолок. Поэтому стропила смонтированы без дополнительных затяжек (ригелей), и опираются на коньковый брус и стены дома.

Между стропил установлены распорки. Что бы при сборке каркасного дома своими руками у вас не возникло вопросов, этот узел мы показали на правом фото.

После удалили часть стропил и сформировали проемы для установки мансардных окон. (на фото слева). Внимание! В местах установки окон, стоит установить сдвоенные стропильные ноги.

К стропильной системе крыши начали крепить листы ОСБ (правое фото). Листы укладывали со смещением (в шахматном порядке).

В результате крыша нашего каркасного дома стала выглядеть как на фото слева.

Возвели крышу и над котельной, повторив все операции, описанные выше. (фото снизу).

Следующим шагом, в строительстве каркасного дома стали кровельные работы. На всю площадь крыши уложили гидроизоляционный материал, для фиксации использовали бруски (фото справа). На них возложено несколько функций: крепить гидроизоляцию, создавать под кровлей вентиляционный зазор, и служить основой для контр-обрешетки.

С одного из углов крыши дома, начали монтаж контр-обрешетки для укладки черепицы (левое фото).

В необходимых местах оставляли проемы для монтажа мансардных окон (фото справа)

По контр обрешетке с угла снизу вверх начали, укладку металло-пластиковой черепицы (левое фото).

Укладывая черепицу, вставляли мансардные окна, и устанавливали дополнительные элементы, такие как откосы и фартуки. Параллельно устанавливались окна на первом этаже (фото снизу).

На данный момент наш каркасный дом выглядит как на фото справа. Конечно впереди еще много работы: внешняя отделка (в процессе работы заказчик заменил сайдинг на блок-хаус), прокладка электрики и водоснабжения, утепление каркаса (в качестве утеплителя выбрана эко-вата наносимая «мокрым» способом), внутренняя отделка. Но главное уже имеется объем, с которым можно работать далее.

В этом фото-отчете мы постарались рассказать вам о строительстве каркасного дома, и узлах применяемых в каркасном домостроении. Возможно, наш рассказ поможет, кому то принять решение самому, шаг за шагом, своими руками начать постройку каркасного дома.
