Варианты вентиляционных систем

В частных домах устанавливают вентиляцию по различным схемам. Каждая имеет свои плюсы и минусы. Необходимо учесть нюансы плана построенного или строящегося дома, определить потребности и возможности.

Расчеты и разработки конструкции выполняются опытными профессионалами, а вот изготовление возможно и своими силами. Наличие вентиляции в доме благотворно сказывается не только на его сроке службы, но и на здоровье обитателей.

Особенности естественной вентиляции в частном доме

Для того чтобы при постройке дома не использовать сложные устройства для притока свежего воздуха в помещения, можно предусмотреть естественную вентиляцию.

В стенах делаются специальные воздуховоды, которые тем эффективнее работают, чем больше разница температуры холодного наружного воздуха и теплого в помещении.

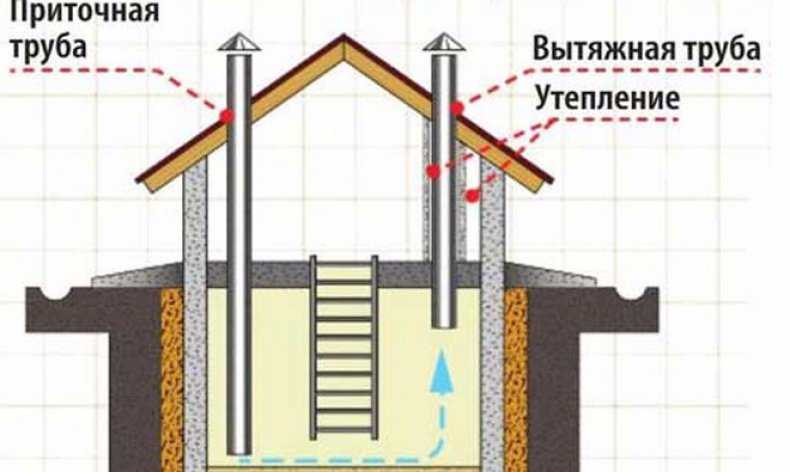

На любом фото схемы естественной вентиляции в частном доме видны ее преимущества:

• простота в обслуживании;
• отсутствие дополнительных устройств;
• невысокая стоимость;
• возможность использования в сырых помещениях.

Недостатки:

• когда на улице тепло и нет ветра – вентиляции тоже не будет;
• сильные ветры могут быть причиной обратного движения воздуха;
• в морозные дни выходные отверстия естественной вентиляции в частном доме могут закупориться.

Принудительная вентиляция

Если естественная вентиляция для проветривания комнат не устраивает или плохо работает, можно установить дополнительное оборудование для принудительного притока и выхода воздуха через вентиляцию в частном доме.

Положительные стороны:

• ее работа не зависит от погодных условий;
• производительность можно регулировать по своему усмотрению;
• возможность подогрева входящего воздуха в холодное время года;
• установка отдельного оборудования на каждую комнату.

Недостатки:

• дополнительный расход электроэнергии;
• финансовые вложения для приобретения оборудования;
• необходимость проверки исправности и устранения поломок.

Приток воздуха

Уровень комфорта в доме зависит от вопроса, как воздух поступает в дом. При естественной вентиляции в частном доме это происходит через двери, форточки, специальные клапаны, вмонтированные в окна или стены.

Принудительный приток воздуха осуществляется через вентиляторы, рекуператоры, кондиционеры – где он может фильтроваться, подогреваться, ионизироваться.

Вытяжка

Вентиляция помещений предусматривает равенство входящего и выходящего воздуха. Для этого используются втяжные устройства. Особенно они важны на кухне, в санузлах, в душевых, в комнатах для стирки и сушки белья и одежды.

Обустройство вентиляции в частном доме

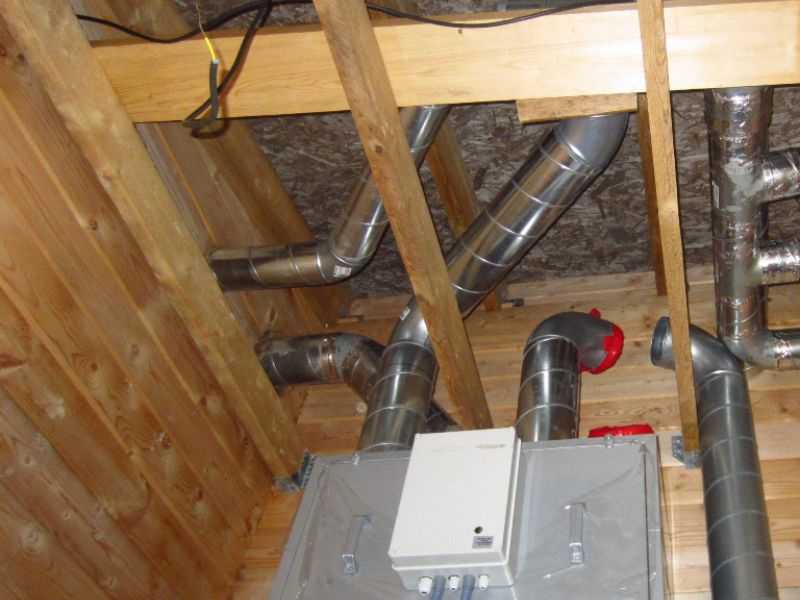

Оборудование для вентилирования жилых помещений включает в себя трубы различных размеров и форм, детали для соединения и крепления, решетки, фильтры и так далее. Используются широкий спектр материалов.

Воздуховоды из металла

Обычно каналы для вентиляции изготавливаются цилиндрической или прямоугольной формы. Используют ленточную и листовую оцинковку или нержавейку. Для тонкой стали используют замковое соединение, для металла более 1,5мм – сварное. По новым технологиям прямоугольный воздуховод можно соединять по ребру, а не только по грани, что повышает жесткость конструкции.

Цилиндрические воздуховоды более экономичны в изготовлении, чем прямоугольные, поэтому их и ставят чаще.

В процессе сборки вентиляции из металла используют различные вспомогательные детали: колена с поворотом на 90 и 45 градусов, переходники разных размеров, тройники уплотнительные материалы, болты, шайбы бандажи и так далее.

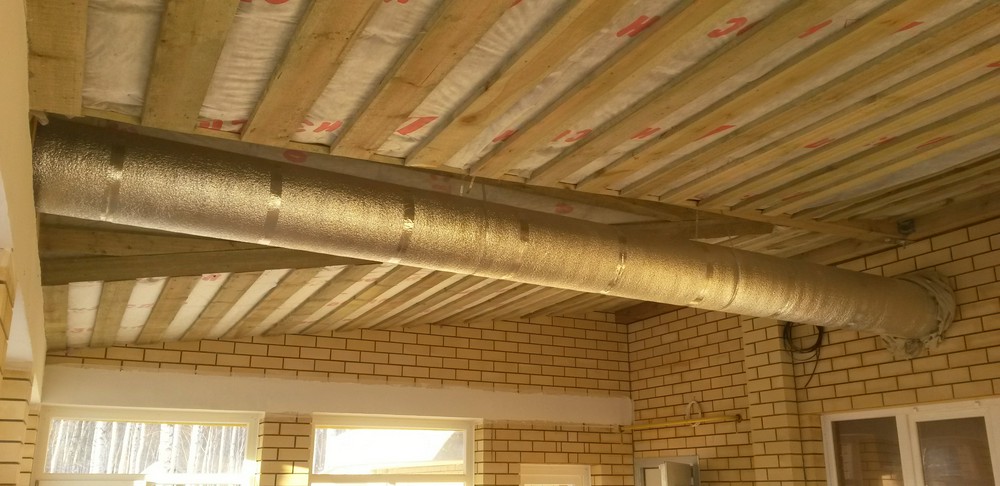

Гибкие воздуховоды

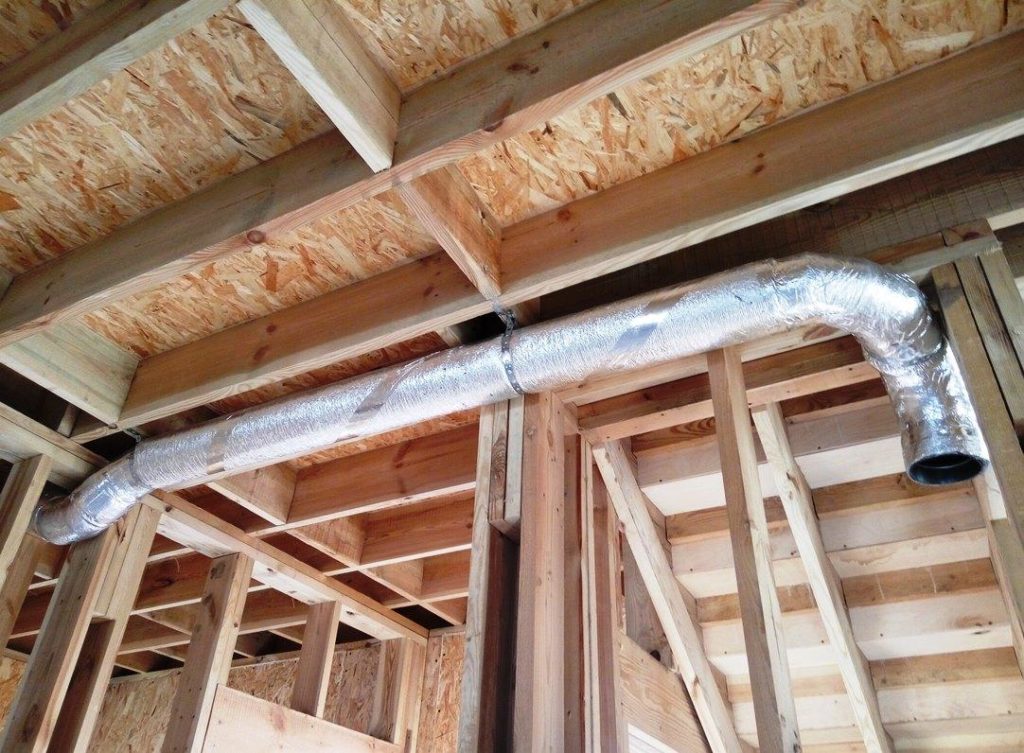

Гибкими гофрированными воздуховодами оснащают системы подающей и вытяжной вентиляций. Материалом для изготовления является многослойная алюминиевая фольга, полиэфир и спиральная стальная проволока. Такие трубы легкие, удобные при транспортировке и монтаже.

Забота о здоровье, работоспособности и настроении обитателей частных домов лежит на их собственных плечах. Важную роль в этом играет микроклимат и чистота воздуха в жилище, что определяется правильно работающей системой вентиляции.

Фото вентиляции в частном доме

Также рекомендуем посетить:

• Как сделать вентиляцию своими руками
• Осушитель воздуха
• Напольный кондиционер
• Сплит система
• Вытяжка 60 см
• Вентиляция в гараже
• Бесшумные вытяжки
• Как почистить вытяжку
• Вытяжка в погребе
• Вентилятор для ванной
• Вентиляция в бане
• Норма влажности воздуха
• Приточный клапан на окно
• Обратный клапан на вентиляцию
• Вытяжка в вентиляцию
• Труба для вытяжки
• Приточный клапан в стену
• Приточная вентиляция
• Вентилятор для вытяжки
• Вытяжка для ванной
• Рекуператор для дома
• Фильтр для вытяжки
• Пластиковые воздуховоды
• Короб для вытяжки
• Установка вытяжки
• Воздушное отопление дома
• Черная вытяжка
• Почему потеют окна
• Увлажнитель воздуха
• Встраиваемая вытяжка
• Как выбрать кондиционер
• Вытяжка для кухни

Особенности вентиляции в частном доме

org/BreadcrumbList»>
• Главная
• Блог

Опубликовано: 29.01.2019Обновлено: 29.01.2019

Поговорим о том, как сделать естественную вентиляцию
в частном доме на стадии проектирования. А также расскажем о том, как модернизировать вентиляцию в уже построенном доме: с помощью дефлекторов, вытяжных и ПРИТОЧНЫХ УСТРОЙСТВ
.

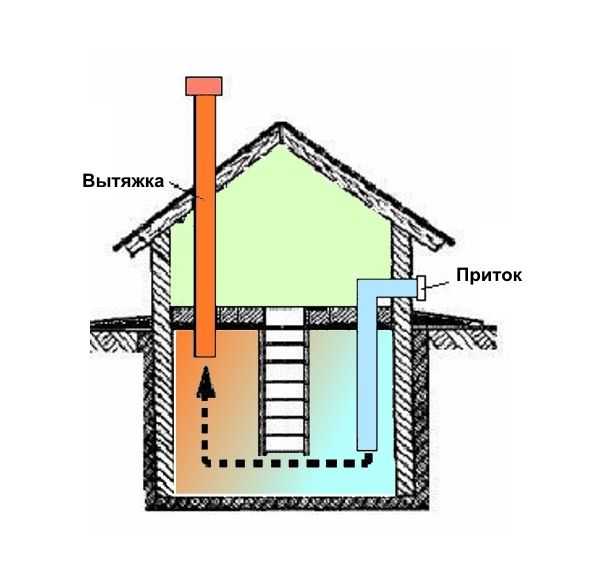

Как устроена естественная вентиляция в частном доме

Воздухообмен обеспечивается тягой в системе вытяжных воздуховодов. Начинаются они в комнатах (как правило, на кухне и в санузле, в самых «грязных» комнатах в доме). Дальше воздуховоды идут вверх, на чердак и уже оттуда – на крышу.

В этих вентиляционных каналах создается воздушная тяга. За счет нее отработанный воздух из дома выходит на улицу. А на замену ему в дом поступает свежий воздух – через окна, двери, неплотности в стенах и стеклопакетах.

Воздух движется по вытяжным воздуховодам за счет двух простых законов физики:

• Теплый воздух стремится вверх
• Воздух стремится туда, где давления ниже

Факторы, которые влияют на силу тяги в воздуховодах:

• Температурная разница между вытяжным и уличным воздухом Зимой тяга сильнее, потому что теплый комнатный воздух стремится вверх по вытяжным воздуховодам. Летом разности температур нет, тяга нулевая – и воздухообмен практически останавливается.
• Вертикальное расстояние между комнатой и крышей Вверху давление ниже, чем у поверхности земли. Поэтому чем выше заканчивается вытяжной канал, тем сильнее перепад давления. А значит, и тяга сильнее.
• Скорость и направление ветра Ветер появляется, когда атмосферное давление распределяется неравномерно. Если в районе окон будет зона повышенного давления, а на выходе из вытяжной трубы окажется зона пониженного давления, то воздух будет легко входить в дом и легко выходить наружу.

Ни ветер, ни давление, ни температуру за окном мы контролировать не можем. Это главный недостаток естественной вентиляции – зависимость от погодных условий.

Но есть несколько хитростей, которые помогут правильно сделать естественную вентиляцию в частном доме своими руками. Одни из них можно применить только на стадии проектирования, другие – даже в построенном доме с чистовым ремонтом.

Советы тем, кто проектирует вентиляцию с нуля

• Вытяжные каналы располагайте в центральной части дома, в межстенном пространстве. Так воздуховоды всегда будут в тепле. Зимой это увеличит температурный перепад и усилит тягу в вентиляции.

• Нужно выбрать тип воздуховодов: прямоугольные или круглые воздуховоды. Если вам нужно сэкономить пространство, выбирайте прямоугольные, они занимают меньше места. Если межстенного пространства достаточно, выбирайте круглые воздуховоды. С ними воздухообмен интенсивнее, сами трубы легче и проще монтируются.

• Если вы выбрали круглые воздуховоды, нужно будет сделать выбор между жесткими и гибкими (гофрированными). По жестким трубам воздух идет с меньшим сопротивлением и шумом. Обычно советуют использовать именно их. Но гофрированные трубы легче монтируются. Выбор за вами.

• По возможности делайте каналы длиннее и шире – тяга будет сильнее. Рассчитать диаметр и длину воздуховодов можно на онлайн-калькуляторе. Его легко найти в интернете.

• Постарайтесь использовать вытяжные воздуховоды одного диаметра. Если это невозможно, то соединение труб разного диаметра должно быть плавным. Угол отклонения должен быть не больше 30°.

• Как следует выровняйте все соединения в системе воздуховодов. Любые шероховатости на внутренней стороне каналов увеличат сопротивление и уменьшат тягу.

• Делайте как можно меньше поворотов вентиляционных каналов. Каждый поворот снижает воздушную тягу на 10%.

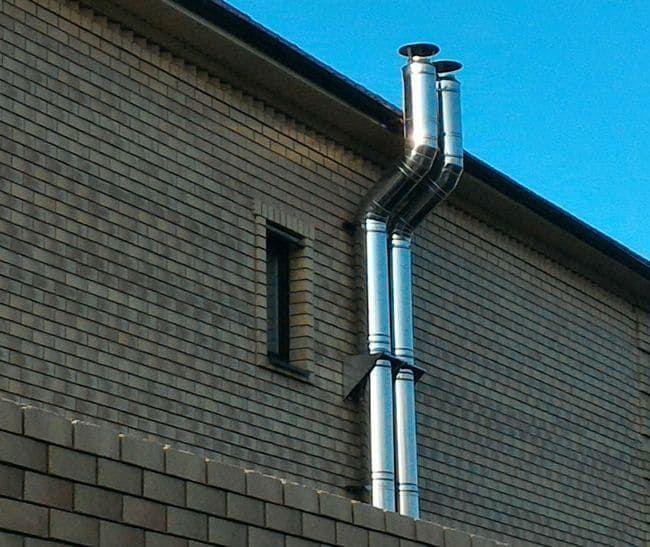

• Поднимите вытяжные трубы минимум на полметра над крышей дома. Это увеличит перепад высоты и силу тяги. Небольшая подсказка для расчета правильной высоты вытяжной трубы:

Советы тем, кто модернизирует вентиляцию в доме

• На конце каждой вытяжной трубы установите дефлектор. Он защитит трубу от дождя, насекомых и мусора. Но главное – дефлектор рассекает поток ветра, появляется разреженная зона с низким давлением. Это позволяет усилить тягу на 20%.

• В вентиляционных отверстиях в ванной установите вытяжные вентиляторы, на кухне – вытяжной зонт. С ними естественная вытяжка превратится в механическую. И перестанет зависеть от температуры, ветра и прочих погодных условий.

• Если герметичные пластиковые окна постоянно закрыты, то вытяжка работать не будет. Без притока нет вытяжки. Обеспечьте в доме и то, и другое. Регулярно проветривайте помещения через окна, хотя бы в режиме микропроветривания.

• Естественный приток через приоткрытые окна, как и естественная вытяжка, зависит от погодных условий. Фиксированный приток обеспечат специальные приточные устройства с встроенным вентилятором: проветриватели и бризеры.

Напоследок пробежимся коротко по основным достоинствам и недостаткам естественной вытяжной вентиляции.

Достоинства

• Дешевая установка Компоненты вентиляционной системы и ее монтаж стоят сравнительно дешево.
• Дешевое обслуживание Электроэнергию естественная вентиляция не потребляет. Расходных материалов в системе нет.

Недостатки

• Ненадежность Летом, без перепада температуры естественная вентиляция может работать слабо либо не работать вообще. А в некоторых случаях естественная вентиляция вообще работает в обратную сторону: засасывает грязный воздух из вытяжки в дом.
• Нет гарантированного воздухообмена Воздухообмен зависит от погодных условий. А значит, нельзя гарантировать, что с естественной вентиляцией в доме будет достаточно свежего воздуха.
• Нет нагрева воздуха Зимой естественная вытяжка работает хорошо. Из-за сильной тяги по дому будут гулять холодные сквозняки.
• Нет очистки воздуха Чтобы воздух прошел сквозь фильтры, нужна сильная тяга. В естественной вентиляции ее зачастую попросту не хватает.

Как сделать вентиляцию в частном доме — система вентиляции в частном доме

Для комфортного проживания в коттедже необходимо создание оптимальных климатических условий. Вентиляция в частном доме – важнейшая система, от которой зависит не только комфорт, но и здоровье проживающих в нем людей за счет обеспечения соответствия воздуха в помещениях нормативным параметрам.

Из этой статьи Вы узнаете, как сделать вентиляцию в доме, какой ее вид выбрать, а также получите много другой полезной информации по данной тематике.

Зачем нужна вентиляция в доме

Вентилированием обеспечивается:

• Здоровый микроклимат и комфортные условия для пребывания людей в обслуживаемых помещениях. Происходит удаление старого (отработанного) и подача свежего воздуха
• Предотвращение появления грибка на строительных конструкциях коттеджа или их гниения ввиду высокой влажности в отдельных зонах

Без вентилирования помещений частного загородного дома воздух в них будет с недостатком кислорода и избытком углекислого газа. Также в воздухе будет высокое содержание вредных химических веществ, пыли, мелких частичек шерсти домашних животных. Систематическое вдыхание такого воздуха – может оказать негативное влияние на здоровье обитателей коттеджа.

Системы вентиляции, способы устройства

По способу устройства вентиляционные системы могут быть самыми разными.

По своей конструкции простейшая система вентиляции в частном доме представляет собой вертикальные и горизонтальные каналы (воздуховоды) по которым перемещаются воздушные массы. Чаще они располагаются скрыто внутри ограждающих конструкций, но могут крепиться к ним снаружи. По воздуховодам воздух поступает в помещения и выводится из них наружу. При этом воздухообмен происходит естественным образом.

Предыдущая схема может быть дополнена внешним вентиляционным блоком (вентмашиной). Вентиляционный блок укомплектовывается набором специального вентиляционного оборудования для механической подачи воздуха, его очистки, увлажнения, нагрева. После специальной подготовки воздух принудительно поступает в воздуховоды. Далее распределяется по обслуживаемым помещениям.

Подачу свежего воздуха можно организовать с помощью специального приточного блока, который устанавливается в комнате на проем в наружной стене. Удаление отработанного воздуха в этом случае происходит по каналу естественной вытяжки.

Так же к вентиляции относят кухонный вытяжной зонт и осевой вентилятор на вентиляционной решетке санузла.

В целом, вариативность и способы устройства вентиляционных систем очень разнообразны. Об этом мы подробней расскажем далее.

Виды систем вентиляции

В соответствии с нормативными определениями все вентиляционные подсистемы коттеджей делятся по категориям на:

• Приточные и вытяжные в зависимости от направления движения воздухообмена
• Принудительные (механические) и естественные по способу подачи и удаления воздуха
• Местные и общеобменные в соответствии с организацией обслуживания отдельных зон и помещений

Подобная классификация позволяет, в зависимости от поставленных задач, более эффективно распределить подачу и удаление воздуха.

Приточные и вытяжные системы

Вентиляционные установки разделяются на вытяжную и приточную. Вытяжки служат для удаления загрязненного, чрезмерно нагретого или влажного воздуха из обслуживаемых помещений. При этом удаляемый воздух может полностью уходить в атмосферу или частично возвращаться для очистки, технической обработки и повторного использования. Рециркуляция вентиляции в частном доме позволяют экономить энергетические ресурсы, повысить эффективность и качество воздухообмена.

Приточные системы предназначены для подачи чистого воздуха, который предварительно может быть:

• Очищен от пыли и других загрязнений
• Нагрет до заданной температуры
• Дополнительно увлажнен или осушен

Для эффективного охлаждения воздуха применяется кондиционирование, которое в большинстве установочных вариантов автономно. Расчет организации вентилирования помещений основан на составлении воздушного баланса, в котором приток и вытяжка должны иметь одинаковые объемы.

Принудительный и естественный воздухообмен

Удаление и подача воздуха в помещение может производиться с помощью вентиляторов или естественным путем, за счет способности нагретого воздуха подниматься вверх.

Принудительный воздухообмен обычно применяется на больших разветвленных схемах, обслуживающих сразу несколько комнат, или для организации усиленного вентилирования одной зоны. В отличие от них, естественные вытяжки делаются для каждой комнаты отдельно.

Общеобменная и местная вентиляция

Вентиляции в частном доме может одновременно обслуживать несколько помещений или обеспечить подачу-удаление воздуха только в определенных зонах. Местное вентилирование чаще всего выполняется:

• На кухне, в виде вытяжки над плитой
• В туалетной комнате для быстрого проветривания
• В пристроенных гаражах для удаления выхлопных газов автомобиля

Общеобменные системы обеспечивают воздухообмен путем одновременной подачи чистого подготовленного воздуха и удаления загрязненного или отработанного. Они полностью обеспечивают воздушный баланс во всех помещениях загородного коттеджа.

Принудительная система вентиляции – принцип действия, виды, достоинства, недостатки

Принудительная вентиляция осуществляет движение воздуха за счет функционирования вентиляторов с электромеханическим приводом. При этом возможны три различных варианта организации воздухообмена:

• Принудительное удаление воздуха при его естественном поступлении в результате создаваемого разряжения
• Механическое нагнетание и естественной вытяжкой поз воздействием давления
• Приточная и вытяжная системы имеют собственные вентиляторы для принудительной подачи и удаления воздуха

Последний вариант системы вентиляции в частном доме обеспечивает наиболее качественное регулирование и эффективный воздухообмен, но стоит дороже и потребляет больше энергии во время эксплуатации.

Общее описание

Забор свежего воздуха для вентилирования помещений производится с улицы, откуда он поступает в вентиляционный блок. Для обработки и подачи воздушной массы в состав такого рабочего блока могут входить:

• Фильтр для очистки от пыли и мусора
• Рекуператор для возврата части тепла
• Вентилятор для обеспечения движения воздуха
• Нагреватель, повышающий температуру до заданного параметра
• Оросительный отсек для увлажнения
• Воздушные клапана

На вытяжке достаточно установки одного вентилятора, без вспомогательного оборудования. Однако при наличии рекуператора удаляемый воздух проходит через него и поэтому он является общим элементом для притока и вытяжки.

Воздуховоды и воздухораспределительные устройства

Распределение воздушных потоков по помещениям происходит благодаря установке разветвленной сети воздуховодов. Количество воздуха регулируется за счет изменения сечений каналов и наличию воздухораспределительных решеток.

Конструктивно вентиляция частного дома может комплектоваться воздуховодами квадратного, круглого или прямоугольного сечения. Их изготавливают из:

• Листовой оцинкованной стали
• Полимерных пластиков
• Стальной проволоки и полиэтиленовой пленки
• Гофрированных алюминиевых сплавов
• Нержавеющей стали
• Кирпича, блоков, бетона и других материалов – при устройстве вентиляционных каналов внутри строительных конструкций или пристроенных к перегородкам и перекрытиям

Самый недорогой вариант воздуховодов – это использование растяжных элементов из спиральной проволоки, покрытой сверху полиэтиленовой пленкой. Но при использовании такого материала необходимо быть абсолютно уверенным, что смонтированная система вентиляции в доме не будет подвергнута механическим повреждениям.

Тоже недорогие, но более надежные и жесткие воздуховоды изготовлены из гофрированного алюминия.

Пластиковые и металлические конструкции прямоугольных сечений используют при необходимости экономии пространства в местах выполнения монтажа.

Наличие вентиляционных каналов в строительных конструкциях должно быть предусмотрено еще на стадии строительства коттеджа. Они позволяют значительно снизить затраты на приобретение материалов, но не предусматривают горизонтальной разводки. Поэтому оптимальным вариантом будет сделать совмещенную вентиляцию из горизонтальных конструкций и вертикальных каналов в стенах и перегородках.

Возможные решения вопроса экономии энергии

Самая распространенная модель рекуператора представляет собой теплообменник с оребренными трубками. Внутри проходит теплый удаляемый воздух, а между трубками нагревается подаваемый с улицы холодный воздушный поток. Такое устройство в холодное время позволяет экономить до 20% энергии, расходуемой на подогрев.

Хороший эффект экономии тепла можно получить, если сделать в частном доме грунтовый нагрев подвода воздуха. При его организации забор воздуха производится через трубы, находящиеся в земле на глубине 1,5-2,0 метра. Воздухозаборная решетка находится на поверхности в некотором удалении от коттеджа. Зимой холодный воздух нагревается теплом от грунта, а летом от него же охлаждается. В результате может быть достигнута экономия энергии, расходуемой на нагрев воздуха, в пределах 15-20%, а летом на работе кондиционера на 5-10%. Однако такая конструкция требует дополнительных расходов на монтаж и увеличения установочной мощности вентилятора.

Принудительные системы местного удаления и подачи воздуха

В местах интенсивного выделения вредных веществ, неприятных запахов, повышенной влажности или температуры устанавливают вытяжки или приточные устройства местного назначения. Такая принудительная местная вентиляция обеспечивает более активный воздухообмен в одной определенной зоне. В качестве примера можно назвать вытяжку над плитой, санузел или домашнюю мастерскую.

Это может быть навесной зонт с принудительным отводом воздуха в вертикальный канал или вентиляционная решетка со встроенным в нее осевым вентилятором. Рабочий объем воздуха, удаляемый такой конструкцией должен обязательно учитываться при устройстве организованного притока воздуха.

Сегодня изготовители вентиляционного оборудования производят местные приточные установки, которые монтируются на отверстие, сделанное в наружной стене. Внутри устройства установлен достаточно мощный осевой вентилятор, воздушный фильтр и электронагреватель. Автоматизированная система вентиляции в частном доме обеспечивает поддержание необходимой температуры и возможность работы по заданному временному графику. Главный недостаток заключается в небольшом шуме, который становится довольно отчетливым в ночное время.

Преимущества вентиляционных систем с принудительной циркуляцией

Применение вентиляционных установок с принудительной подачей и удалением воздуха обеспечивает правильное вентилирование. При этом соблюдается необходимый воздухообмен и комфортные условия для пребывания людей одновременно в нескольких помещениях. Также обеспечивается возможность производить регулирование количества подаваемого свежего воздуха, его температуру, влажность и скорость движения. У таких конструкций:

• Бесшумный режим работы, при установке вентиляционного блока в подвальном или вспомогательном помещении
• Отсутствие ограничений по объемам воздухообмена, что очень важно для больших комнат и залов
• Качественная работа независимо от температуры наружного воздуха
• Возможность автоматизации процесса вентилирования коттеджа

Скрытый монтаж воздуховодов не нарушает общего дизайна, а правильный подбор воздухораспределительных решеток и элементов позволяет добиться полного сочетания с интерьером.

Среди недостатков принудительных систем вентиляции главными являются:

• Высокая стоимость оборудования, воздуховодов, материалов и монтажных работ
• Затраты энергии на работу двигателей, нагрев воздуха, увлажнение
• Наличие механизмов и узлов, имеющих предельный срок эксплуатации
• Необходимость периодической проверки и обслуживания воздушных фильтров, подшипников, подвижных приводов, блока орошения, рекуператора, автоматики

Как видим, все основные недостатки принудительной вентиляции связаны с затратами энергии и вопросами текущей эксплуатации. Однако качество обеспечения воздухом находится на самом высоком уровне, и обеспечение комфортных условий будет гарантировано.

Естественная вентиляция – принцип действия, особенности

При нагреве плотность воздуха уменьшается, а значит, уменьшается его удельный вес, и нагретый газ начинает подниматься вверх. Этот физический принцип используется при естественном вентилировании помещений.

За первоначальное предположение для устройства естественного вентилирования принимается, что температура воздуха в помещении всегда, хоть немного, но выше, чем на улице. Однако в теплый период года это условие выполняется только рано утром и по ночам. Поэтому в качестве вентиляционного проветривания приходится открывать окна и форточки. Зато при морозах воздухообмен увеличивается настолько, что приходиться частично прикрывать вентиляционную решетку.

Принципиальная конструкция

Стандартным исполнением, которое предусматривает естественная вентиляция в частном доме, можно считать квадратный или прямоугольный вертикальный канал внутри строительной конструкции. Он начинается на нижнем этаже здания или в подвале и заканчивается выше уровня кровли. При наличии чердачного помещения в коттедже допускается разрыв вентиляционного канала с выходом вытяжки на чердак и устройством отдельного проветривания подкровельного пространства.

Соединение вытяжного канала с помещением осуществляется через вентиляционную решетку или зонт местной вытяжки. Поступление свежего воздуха осуществляется через специальные приточные щелевые отверстия или неплотности в окнах, дверях, стенах, перекрытиях.

Именно поэтому качественное выполнение строительных работ и установка современных герметичных окон и дверей делают неорганизованную работу естественной циркуляции воздуха весьма проблематичной. Требуется специальная организация приточного воздуха по отдельному каналу или через устроенные щели.

Плюсы и минусы

Главные достоинства, которыми обладает система естественной вентиляции:,

• Минимальные затраты на устройство
• Энергонезависимость при эксплуатации
• Не требуется участия человека для ее работы

Главное при ее организации, чтобы каналы были построены во время возведения стен коттеджа.

К сожалению недостатков несколько больше, чем преимуществ. Среди основных следует назвать:

• Низкая стабильность воздухообмена
• Зависимость от температуры наружного воздуха и силы ветра
• Большие отложения пыли и других загрязнений на шершавых стенках каналов
• Необходимость строительства вентиляционных труб выше уровня кровли или кровельного конька
• Наличие примыканий в местах прохода труб через кровлю и образование мест потенциальной течи
• Невозможность увеличения количества удаляемого воздуха или полного прекращения вытяжки

Однако при принятии решений о том, как правильно сделать вентиляцию в частном доме очень часто предпочтение отдается естественному воздухообмену. Это основано на невысоких капитальных и эксплуатационных затратах. Пусть даже путем снижения уровня комфортности.

Смешанные системы вентиляции

Понятие смешанных систем подразумевает совместное использование естественной и принудительной вентиляции в частном доме. Однако выделение таких сочетаний в отдельную группу можно считать только условным. При работе вентилятора приточного вентиляционного контура в помещении создается определенное избыточное давление воздуха, и он просто выдавливается наружу по каналу естественной вытяжки.

Однако у такого совмещения есть очень важный плюс. После выключения вентилятора внутренний воздухообмен не прекращается полностью, а продолжает обеспечиваться за счет возобновившейся естественной тяги. Это позволяет экономить энергоресурсы на работе оборудования, включая приточную установку только периодически по заданному временному графику или вручную при необходимости.

Расчет вентиляции в доме

Перед тем, как правильно сделать вентиляцию в доме, необходимо выполнить расчетную часть работ, включающую нескольких этапов, в состав которых входят:

• Определение необходимых объемов воздухообмена для каждого отдельного помещения и расчет воздушного баланса с учетом местных и естественных систем
• Разработка общей принципиальной схемы разводки воздуховодов и мест установки воздухораспределительных и приемных устройств
• Определение мест воздухозабора и установки вентиляционного блока
• Техническое обоснование и подбор необходимого оборудования
• Расчет сечений воздуховодов

Разработка проекта вентиляционной системы это сложная инженерная задача, для выполнения которой требует наличие специальных знаний. Поэтому его выполнение лучше поручить квалифицированным специалистам.

Объемы воздухообмена

Количество воздуха в принудительной вентиляции необходимого для подачи в помещение определяется на основании нормативных требований или особых условий, определяемых владельцем коттеджа.

Нормативный воздухообмен зависит от назначения помещений их площади, объема и установленного внутри оборудования.

Например,

• В обычной жилой комнате считается достаточным 1-кратный воздухообмен, т.е. в течение часа весь воздух в помещении должен быть заменен свежим
• Для кухни требуется 3-кратная замена воздуха, но не менее 60 м³/час
• В туалетную комнату должно подаваться не менее 25 м³

Выбор необходимого оборудования

В число обязательных к установке элементов вентиляционного блока входит:

• Вентилятор
• Воздушный фильтр
• Подогреватель (калорифер)

Дополнительные элементы:

• Рекуператор
• Оросительная камера
• Автоматика

Производительность последнего определяется на основании расчетов воздухообмена. Необходимое развиваемое давление обозначается после окончания аэродинамического расчета с определением поперечных сечений воздуховодов.

Материал и конструкция фильтра должны сделать вашу вентиляцию более эффективной в вопросе очистки воздуха от пыли и других возможных загрязнений.

Для нагрева калорифера может использоваться горячий теплоноситель отопительной сети или электроэнергия. Электрическое оборудование отличается длительным сроком эксплуатации, меньшей инертностью при нагреве, но имеет более высокий уровень эксплуатационных расходов.

Необходимость установки рекуператора, оросительной камеры и блока автоматизации определяется решением хозяина коттеджа. Эти элементы позволяют улучшить качество вентилирования, снизить эксплуатационные расходы и повысить комфорт проживания в коттедже.

Расчет сечений воздуховодов

Определение размеров поперечных сечений каналов принудительной вентиляции в доме позволяет правильно распределить воздушные потоки в необходимых направлениях. В результате выполнения аэродинамического расчета в каждое помещение будет подаваться именно то количество воздуха, которое необходимо.

Если принять заведомо увеличенные размеры сечений воздуховодов принудительной вентиляции, то регулирование расходов придется производить с помощью воздухораспределительных решеток. Это может привести к увеличению скорости воздуха при его прохождении и появлению шума во время работы. Кроме того определение минимальных размеров в результате расчета снижает расходы на приобретение материалов.

Размер сечения воздухораспределительных устройств выбирается таким образом, чтобы движение воздуха в обслуживаемой зоне не превышало 1 м/сек. В противном случае будет создаваться ощущение постоянного сквозняка, что вызывает дискомфорт и вредно для здоровья.

Схемы вентиляции в доме

Проектная схема вентиляционной сети выполняется на поэтажных планах здания с приложением необходимых разрезов, на которых указано размещение вертикальных каналов и места подключения к ним.

На планах этажей должны наносятся точки размещения воздухораспределительных устройств, линии прокладки воздуховодов, местоположение вентиляционного блока и местных вытяжных устройств.

Каждый элемент схемы должен сопровождаться надписью с указанием марки оборудования, сечения каналов, высоты установки и расстояния до ограждающих конструкций. Правильно составленная схема обеспечит точность выполнения монтажа и эффективное функционирование при эксплуатации.

При монтаже воздушных каналов, подводящих и удаляющих воздух из помещений, предусматривают скрытую прокладку и могут быть смонтированы:

• Внутри стен здания
• В качестве приставных элементов перегородок
• В пространстве подшивных или натяжных потолков
• В виде потолочного плинтуса

Расположение воздухораспределительных решеток обычно предусматривается в конструкции подшивного потолка или в верхней части стены. Вентиляционный блок размещают в подвале, на чердаке или в специальном вспомогательном помещении.

Монтаж вентиляции в доме

Грамотно составленная проектная документация наглядно показывает, как оптимально сделать вентиляцию в коттедже. Правильно выполненный проект с указанием устанавливаемого оборудования, схемы прокладки воздуховодов и мест расположения воздухораспределителей, значительно облегчается процесс монтажа.

Современные материалы предусматривают достаточно простые способы установки, и основная техническая сложность заключается в обеспечении надежного закрепления элементов.

• Гибкие алюминиевые и спиральные воздуховоды соединяются между собой с помощью специальных цилиндрических вставок и обжимных хомутов
• Пластиковые элементы просто вставляются друг в друга, как части конструктора
• Тяжелые детали из оцинкованной стали предусматривают фланцевые соединения на болтах

Вентиляция в доме не допускает наличие каких-либо щелей в соединениях. Поэтому монтаж должен быть выполнен качественно и обеспечить полную герметичность всех соединений.

В целом процесс монтажных работ следующий:

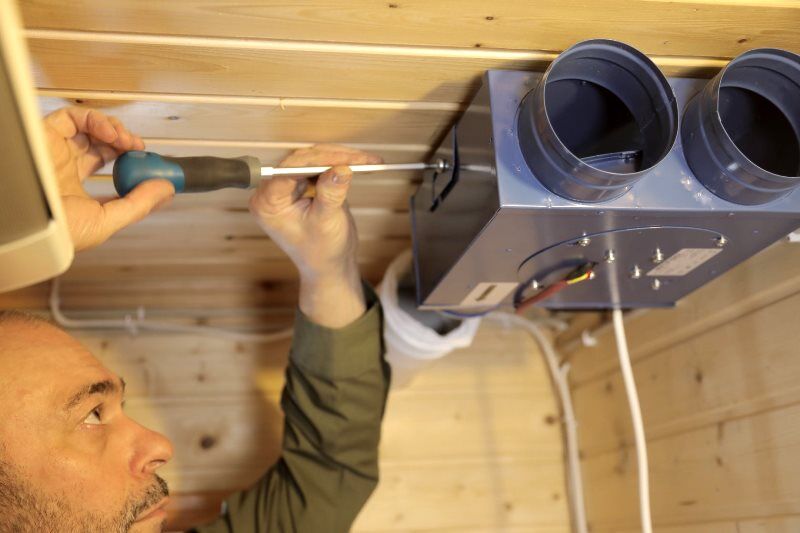

• Установка вентиляционного блока. Место установки вентиляционной машины необходимо выбрать заблаговременно
• Сборка и монтаж воздуховодов. При этом рекомендуется постепенное продвижение в сторону уменьшения их сечений
• Установка воздухораспределительных устройств. Вентиляционные решетки и воздухораспределительные устройства устанавливаются в момент проведения работ по устройству подшивного потолка, гипсокартонных стен или перед выполнением отделочных работ

Советы и рекомендации

При определении мощности вентиляционного блока рекомендуется выбирать оборудование, имеющее 10-15% запаса. Это обеспечит возможность более длительной эксплуатации без проведения ремонтов и увеличит временные интервалы между техническим обслуживанием.

Совмещение работы принудительной вентиляции с естественными вытяжками делает ее более эффективной, надежной и допускает возможность периодического использования основного оборудования.

Несмотря на высокую стоимость рекуперативного оборудования его все же рекомендуется установить. За счет эффективной экономии тепла это устройство окупит себя уже за 1-2 года. В результате вы будете платить за расход энергоносителей на 15-20% меньше, а это не мало.

Если предполагается организация разветвленной вентиляционной сети с использованием сложного оборудования, то выполнение проекта и монтажных работ лучше не производить самостоятельно или с привлечением неквалифицированных частных Исполнителей.

Если Вам необходимо смонтировать правильно вентиляцию в частном доме, то следует обращаться к услугам квалифицированной компании.

Мы вместе с Вами составим Техническое задание, в котором в том числе будет обозначен уровень необходимого для Вас комфорта. Разработаем проект и выполним монтаж. Мы знаем, как правильно сделать вентиляцию в частном доме, чтобы она соответствовала Вашим ожиданиям!

Читайте другие статьи по данной тематике

Приточно-вытяжная система вентиляции	Устройство вентиляции в частном доме
Вентиляция ресторанов	Вентиляция офисов и офисных помещений
Вентиляция склада	Особенности вентиляции в каркасном доме
Вентиляция бассейна дома	Вентиляция кафе
Особенности вентиляции в доме из газобетона	Вентиляция в деревянном доме
Рекуперация тепла в системах вентиляции

Услуги по данной тематике

Монтаж вентиляции под ключ	Вентиляция под ключ
Проектирование вентиляции бассейна	Проектирование и монтаж систем вентиляции и кондиционирования
Проектирование кондиционирования	Вентиляция бассейна частного дома
Проектирование вентиляции	Прайс-лист на вентиляцию
Проектирование систем вентиляции и кондиционирования	Кондиционирование под ключ
Монтаж вентиляции и кондиционирования	Прайс-лист на монтаж систем кондиционирования
Монтаж систем кондиционирования	Монтаж мультисплит систем кондиционирования
Вентиляция в каркасном доме под ключ	Система увлажнения воздуха
Адиабатическое увлажнение воздуха

Схема вентиляции в частном доме: правила проектирования

В многоквартирных домах наличие системы вентиляции с естественной индукцией циркуляции воздуха является необходимым условием, без которого жилой объект не будет введен в эксплуатацию.

Однако в частном строительстве об организации воздухообмена часто вспоминают только при появлении неприятных запахов и грибковой плесени на стенах. Грамотно спроектированная схема вентиляции в частном доме поможет решить эту проблему.

В этом материале мы поговорим об особенностях естественной и принудительной вентиляции, принципах ее функционирования. А также о том, как правильно спроектировать систему воздухообмена в частном доме.

Содержание статьи:

• Зачем зданию нужна вентиляция?
• Способы организации воздухообмена в доме
• Виды вентиляционных систем
• Естественная вентиляция в доме
  • Как повысить эффективность? 9
  • ИВЛ с рекуперацией тепла тема

  Зачем зданию вентиляция?

  Использование в строительстве современных материалов и различных наружных ограждающих конструкций коттеджа/дома усложняет естественный воздухообмен между помещениями и улицей, а иногда и вовсе блокирует его. Благодаря внутренним и навесным пластиковым окнам здания становятся герметичными.

  Такие меры способствуют сохранению тепла и экономии электроэнергии, но сильно затрудняют приток свежего воздуха. Чтобы исправить эту типичную ситуацию, необходимо организовать эффективную систему циркуляции воздуха.

  Вентиляция в здании необходима для того, чтобы свежий воздух регулярно поступал в ванную комнату, спальню, гостиную и кухню через открытые окна и двери, а через специальные устройства — анемостаты и воздухораспределители.

  Согласно общепринятым санитарно-гигиеническим нормам исправно функционирующая система вентиляции является обязательным элементом инженерного оборудования всех жилых помещений.

  Постоянный приток воздуха в доме обеспечит комфортные условия для длительного пребывания людей и обслуживания растений, а также для полноценного функционирования всех технических систем.

  Вентиляция необходима для поддержания оптимальных параметров окружающей среды для безопасной эксплуатации различных строительных конструкций, деревянной мебели и предметов интерьера.

  Циркуляция воздушных потоков должна быть организована не только в жилых помещениях, но и в помещениях хозяйственно-бытового назначения — ванной и санузлах, на кухне, в котельной и др.

  Качественная система вентиляции способствует быстрому отводу лишней влаги и тепла. Вместе с отработанным воздухом из помещения одновременно удаляются вредные микроорганизмы, скопившаяся грязь и пыль.

  Организация оттока загрязненного воздуха – профилактическая мера в непростой борьбе с грибком и плесенью

  Именно поэтому важно продумать все детали инженерной сети еще на этапе проектирования жилого дома: сделать Это мощнее, чем в других помещениях, правильно подобрать функциональные элементы системы вентиляции, чтобы обеспечить оптимальный уровень кислорода в помещении.

  Способы организации воздухообмена в доме

  Существуют различные способы обеспечения воздухообмена в жилом доме — от периодического кратковременного открывания дверей и окон до установки многофункциональных систем подготовки и подачи чистого воздуха в каждое помещение.

  С точки зрения вентиляции здоровая и комфортная атмосфера в доме складывается не только за счет состава воздуха. Важную роль играют его температура, равномерность распределения и подвижность.

  Поступление прохладного воздуха может создать мощный конвекционный поток, который человек воспримет как неприятный сквозняк. В результате даже при нормальной температуре в помещении будет некомфортно.

  В старых кирпичных домах вентиляция и проветривание обеспечивались специальными форточками, оставшимися при строительстве жилого объекта

  Вентиляционная система на кухне коттеджа из деревянного бруса казалась максимально простой. Негерметичные дверные проемы и оконные блоки способствовали непрерывной циркуляции воздушных потоков в доме.

  Все эти способы сегодня используются в небольших одноэтажных домах. Естественной вентиляции там вполне достаточно. Но если говорить о больших и просторных частных домах, то без дополнительно установленных центральных кондиционеров и вентиляторов не обойтись.

  Типы вентиляционных систем

  Согласно основным требованиям гигиенических и санитарных норм производительность вентиляции любого типа должна быть:

  • 3м ³ в час на 1 м2 площади для жилых помещений;
  • 25 м ³ для отдельных санузлов;
  • 50 м ³ для сантехнического оборудования.

  Количество свежего воздуха, которое необходимо подавать в разные помещения, зависит от ряда других факторов — количества людей, характера и частоты выполняемых работ, концентрации вредных веществ.

  В жилых помещениях на одного взрослого отводят 35 м ³ воздуха, на детей до 10 лет принимают норму 15-20 м ³ в час, дети чуть старше — 25 м ³ .

  Разработанная схема вентиляции с соблюдением этих параметров обеспечит регулярный стабильный приток свежего воздуха и комфортное проживание в частном доме.

  Системы воздухообмена бывают трех видов:

  • естественные — с естественным побуждением для циркуляции воздушных потоков;
  • механический — с принудительным впуском и выпуском воздуха;
  • комбинированный — с частичным применением механического волочения и естественным поступлением приточных воздушных масс.

  В доме необходимо организовать непрерывную автоматическую подачу чистого воздуха. Меняться может только интенсивность притока и отвода.

  Наиболее экономичной и простой в эксплуатации является система естественной вентиляции, бесперебойно работающая без электричества

  Но с другой стороны, задействованные принудительные механизмы значительно упрощают вентиляцию жилых и подсобных помещений.

  А как правильно рассчитать систему вентиляции для дома читайте .

  Естественная вентиляция в доме

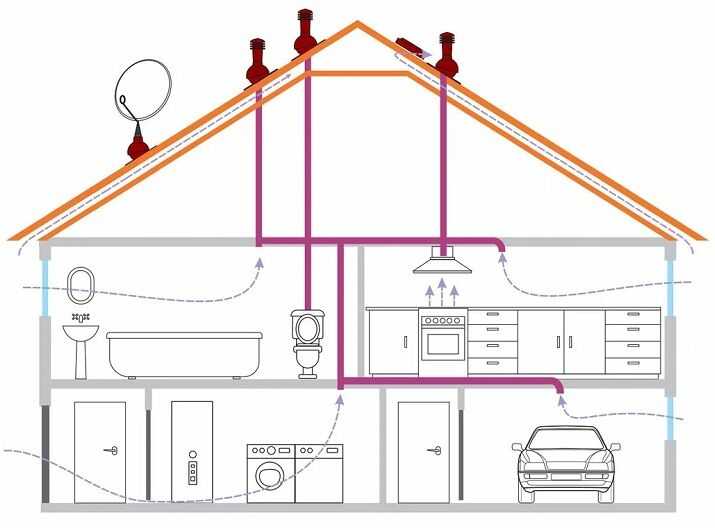

  Для организации естественного воздухообмена используется концепция вертикальных вентиляционных каналов. Один конец монтируется внутри помещения, а другой выводится немного выше крыши здания.

  Поскольку температура воздуха в доме обычно отличается от уличной, по вытяжному каналу постепенно поднимаются теплые потоки. Свежая порция поступает в помещение снаружи через оконные и дверные блоки.

  Работоспособность схемы естественной вентиляции зависит от факторов, не зависящих от человека — ветра и температуры окружающей среды

  Среди основных достоинств такой системы простота и минимальные затраты на обустройство, насыщение помещений естественным воздухом, независимость от электричества.

  Но есть и существенные недостатки. Так, естественная вентиляция в частном доме будет работать только до тех пор, пока температура воздуха на улице не превысит 12 градусов по Цельсию. При высокой производительности вытяжка не сможет полноценно работать.

  На первый взгляд, такая ситуация кажется идеальной для зимы, но здесь есть недостаток, который просто невозможно не заметить. При значительной разнице температур наружного и внутреннего воздуха система начнет работать быстрее. Все тепло будет буквально свободно улетать в трубу.

  Поэтому жители коттеджей и частных домов тратят на отопление больше энергии, чем требуют нормальные климатические условия.

  Нестабильная работа летом — главный минус схемы естественной вентиляции

  Для организации системы вентиляции данного типа отдельные воздуховоды от каждого подсобного помещения прокладывают в общую шахту. От кухни нужно проложить два канала – один от вытяжной решетки под потолком, а другой от кухонной вытяжки.

  А также особое внимание нужно уделить всем помещениям, полностью/частично расположенным ниже уровня земли в доме. Они накапливают токсичный радон. Для уменьшения количества опасного газа следует оборудовать мощный вытяжной канал.

  Кроме того, нужно позаботиться о надежной гидроизоляции подвала. Ведь даже самая эффективная приточно-вытяжная система не справится со своими задачами, если в подвале частного дома или коттеджа всегда сыро.

  Как повысить эффективность?

  Существует несколько способов, позволяющих улучшить эффект естественной системы воздухообмена:

  • установить специальный клапан на входе в канал;
  • крепление решеток с клапанами на каналы притока и оттока;
  • использовать дефлектор.

  Оснащен автоматическим клапаном, реагирующим даже на незначительное изменение влажности. Монтируется на входе в воздуховод внутри здания. При повышении влажности в помещении срабатывает автоматическое реле и внутренний клапан больше открывает канал.

  В случае снижения производительности устройство закрывает вход. Чувствительный элемент представляет собой датчик, улавливающий сигналы из окружающей среды. Его устанавливают снаружи дома.

  В зимнее время клапан необходимо дополнительно закрывать. Это сведет к минимуму попадание холодного воздуха в жилой дом. Однако установка такого устройства не перекроет всех недостатков естественной вентиляции.

  Вытяжные вентиляционные каналы устанавливаются в капитальных внутренних стенах здания. Воздуховоды целесообразно объединять в небольшие группы так, чтобы проход через кровлю был организован в одну трубу

  Еще одним эффективным методом является установка решеток с задвижками на каналы притока и отвода воздушных масс. Вы можете управлять ими только вручную. Положение клапана необходимо регулировать не реже одного раза в сезон при изменении температуры наружного воздуха.

  Ветер также может способствовать тяге в вертикальных выхлопных каналах. Для использования естественной силы сверху на трубу надевают дефлектор – специальное устройство, защищающее воздуховод от мусора и осадков, а также увеличивающее тягу.

  Применение дефлектора позволяет увеличить производительность дымохода/вентиляционного канала на 20%

  С помощью дефлектора один воздушный поток разрезается на два и более с разной скоростью. Он создает вакуум, который, в свою очередь, увеличивает перепад давления в трубе. В результате воздуховод лучше всасывает отработанный воздух.

  Особенности принудительного воздухообмена

  Если естественная вентиляция не обеспечивает полного воздухообмена, в частном доме монтируется мощная приточно-вытяжная система.

  Помогает сбалансировать поток воздуха, который непрерывно циркулирует между помещениями и окружающей средой. Такая вентиляция обеспечивает стабильную подачу очищенного свежего воздуха и удаление загрязненного наружу.

  Описание варианта ИВЛ

  Современные многофункциональные установки приточно-вытяжной вентиляции максимально используют энергию подаваемых воздушных потоков и преобразуют ее в тепло.

  Такие системы производят глубокую очистку приточного воздуха, полностью фильтруя его от пыли, различных аллергенов, бактерий и других вредоносных микроорганизмов.

  Дополнительная обработка создается с помощью фильтровального оборудования, высокоэффективных шумопоглотителей, устройств ионизации и увлажнения, иногда используются ароматизирующие устройства.

  Обработанные воздушные потоки распределяются по всему птичнику через специальные вентиляционные короба. Подготовленный чистый воздух поступает в спальню и детскую комнату, кабинет, гостиную, кухню и санузлы, подсобные помещения и удаляется оттуда вытяжной системой

  Функциональными элементами системы с принудительным воздухообменом являются фильтры и рекуператоры, вентиляторы, вытяжки, устройства управления и, непосредственно, вентиляционная установка.

  Встроенная электроника позволяет выборочно устанавливать оптимальные пользовательские режимы работы системы в зависимости от температуры и влажности во времени. Значительно упростите работу пультов дистанционного управления и интеллектуальных контроллеров.

  Механическая вентиляция способствует предотвращению образования неприятных запахов на кухне, предотвращает появление сырости и распространение цветной плесени, решает проблему постоянной влажности в ванной и конденсата на поверхности теплого пола, стеклопакетов , дверные блоки.

  Мощные агрегаты со встроенными фильтрами, специальными шумопоглотителями и обогревателями занимают много места. Для их обустройства необходимо освободить место на чердаке или в подвале частного дома

  Современные многофункциональные системы принудительной вентиляции часто сочетаются с интеллектуальными системами управления и контроля. Такие меры оптимизируют работу оборудования всех установленных в доме инженерных систем, позволяют организовать удобное дистанционное управление оборудованием через Интернет.

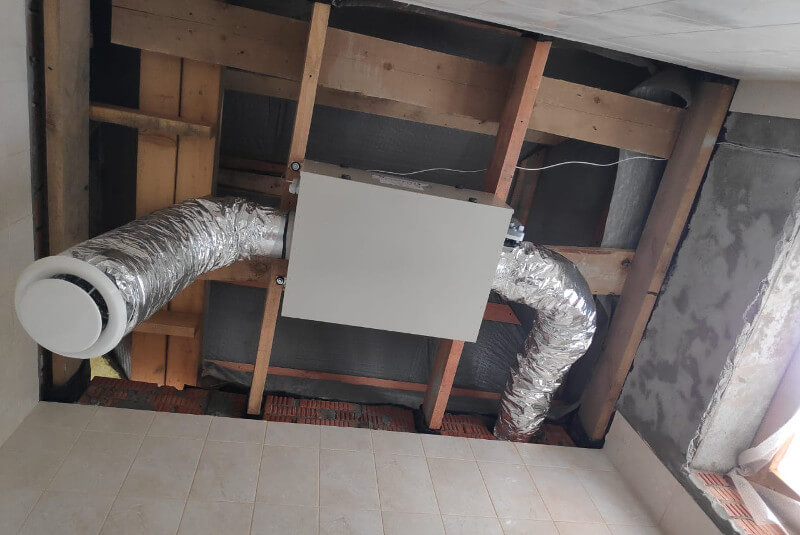

  Вентиляция механическая с рекуперацией тепла

  В схемах с рекуперацией тепла за воздухообмен в здании отвечает приточно-вытяжная стационарная установка. В систему поступает воздух из окружающей среды, после чего фильтр очищается от пыли, загрязнений и направляется на основной подогрев в рекуператор.

  До необходимой температуры воздушные массы нагреваются в электрос/ и по прочным вентиляционным каналам из оцинкованной стали распределяются по всему дому.

  Система рекуперации тепла обеспечит круглый год высокое качество воздуха в жилом доме. При малых скоростях работающих вентиляторов приточно-вытяжные стационарные установки работают практически бесшумно.

  Автоматика позволяет гибко управлять работой оборудования: регулировать потоки воздуха, устанавливать комфортную температуру, изменять скорость воздушных потоков.

  Рекуперация — рациональное использование тепловой энергии вытяжного воздуха для последующего нагрева приточного воздуха. Это позволяет снизить до 85% расхода тепла на нагрев потока воздуха из внешней среды в зимний период

  Обслуживание такой установки заключается в регулярной замене фильтров. Новые элементы очистки воздуха от пыли рекомендуется заменять один раз в квартал.

  Система без рекуперации тепла

  Для организации функциональной приточно-вытяжной вентиляции без рекуператора воздуха применяют сразу несколько вытяжных систем и центральный приточный узел. Уличный воздух нагревается или охлаждается, затем очищается в фильтре, после чего по сети каналов распределяется по жилым помещениям.

  Удаление отработанных тяжелых воздушных масс осуществляется вытяжками в помещениях хозяйственно-технического назначения. Такие системы делают частично естественными, а частично принудительными. Они функционируют за счет естественной тяги и благодаря канальным вентиляторам.

  Приточно-вытяжные контуры без рекуперации тепла обеспечивают нагрев и очистку воздуха, поступающего в дом, но потребляют большое количество энергии на постоянную обработку воздушных потоков.

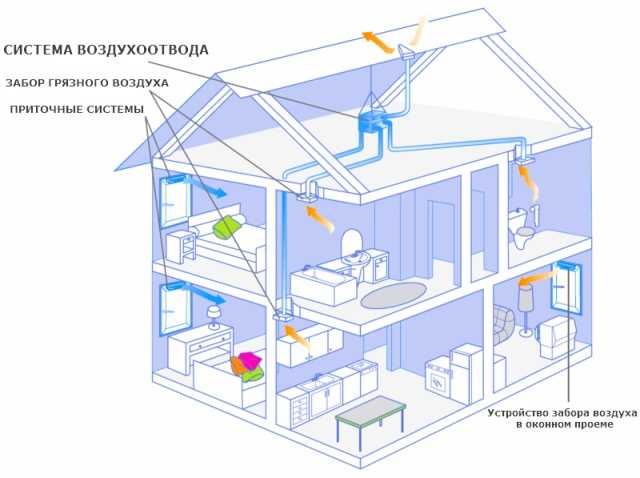

  Система комбинированная типа

  Вентиляция комбинированная реализуется в основном в виде схемы с естественным притоком и механическим, то есть принудительным, отводом отработанной массы.

  Свежий воздух поступает в помещения через клапаны за счет разрежения, создаваемого вытяжными вентиляторами. При этом предварительный подогрев приточных воздушных масс не производится. Но это не проблема, если под клапан установить правильно подобранный нагревательный элемент – открытый радиатор.

  Механическая вытяжка в частном доме осуществляется вентиляторами, обычно канальными. Их может быть несколько, но иногда достаточно и одного.

  Для обеспечения эффективной циркуляции воздуха вытяжные вентиляторы должны работать непрерывно. В целях экономии энергоресурсов к системе подключаются автоматические/ручные регуляторы скорости.

  Приток воздуха в дом организован естественным образом. Для этого используют настенные или специальные оконные приточные клапаны. Конструкция таких устройств не предусматривает наличие подвижных элементов

  Специалисты характеризуют комбинированную вентиляцию как функциональную, относительно недорогую и простую в эксплуатации. Расположение сопутствующего оборудования не требует много места. Кроме того, все функциональные элементы требуют минимального обслуживания.

  Среди недостатков комбинированного типа системы стоит отметить отсутствие фильтрации и подогрева приточного воздуха, а также минимальные нормы воздухообмена.

  Правила проектирования вентиляции

  Полноценная работа вентиляционной системы напрямую зависит от точного расчета технических параметров и грамотно разработанного проекта циркуляции воздушных потоков в доме.

  Разработка схемы расстановки оборудования и разводки труб позволяет проложить в проекте каналы для отвода загрязненного воздуха. Кроме того, будет удобно регулировать высоту потолков в помещениях с учетом дополнительного места для прокладки отходящих труб.

  Расчет вентиляции и аспирации должен выполняться на этапе архитектурного планирования жилого объекта

  Если монтаж вентиляции производится при перепланировке/реконструкции здания, необходимо специально штробить стены под вентиляционные каналы или установить массивные боковые шахты, которые выглядят не эстетично.

  Именно на стадии технического проекта системы воздухообмена определяются основные технические решения:

  • способ распределения воздушных потоков в доме;
  • тип вентиляционных и вытяжных шахт;
  • наличие фильтрующего оборудования.

  Однако при расчете системы вентиляции инфильтрацию не учитывают, так как вклад в циркуляцию воздушных потоков ничтожен.

  Некоторые строительные материалы и ограждающие конструкции могут пропускать воздух без специальных инструментов. Этот процесс называется активной естественной инфильтрацией, что необходимо учитывать при разработке схемы теплоснабжения дома

  На качество воздуха жилых и хозяйственных помещений влияет множество факторов. При разработке проекта вентиляции помимо конструктивных особенностей частного дома учитываются различные общепринятые нормы и объективные показатели. Также немаловажную роль в этом процессе играют личные предпочтения владельца дома и доступный бюджет.

  Проектирование систем вентиляции выполняется по такому плану:

  1. На начальном этапе составить техническое задание.
  2. Вторым этапом является подбор оптимальной концепции воздухообмена в частном доме.
  3. Следующий этап — разработка схемы с расчетом уровня создаваемой вентиляции, шума, расчет сечения и подбор воздуховодов с требуемыми параметрами.
  4. Далее идет подготовка чертежа для утверждения заказчиком.
  5. Последний этап – окончательный проект и сдача готовой схемы вентиляции.

  Необходимо исключить ситуации, когда для проведения ремонтных работ или периодического осмотра оборудования необходимо производить демонтаж частей строительных конструкций или декоративной отделки. Поэтому фильтры, нагреватели, вентиляторы и другие элементы системы лучше размещать в специальном техническом помещении.

  Также решит проблему организации эффективной шумоизоляции работающей вентиляционной установки.

  В процессе разработки проектной документации необходимо доработать вопросы будущей эксплуатации и обслуживания системы вентиляции.

  Если не следовать шаблонам, а разработать индивидуальную концепцию обустройства вентиляции под конкретный строительный объект, можно обеспечить стабильную подачу чистого воздуха во все внутренние помещения и вытяжку загрязненного воздуха.

  При разработке схемы вентиляции необходимо ориентироваться на некоторые технические особенности:

  • объемы вытяжной и приточной воздушных масс должны быть уравновешены;
  • свежий и чистый воздух подается только в жилые помещения, а вытяжной удаляется из подсобных помещений;
  • объединение вытяжек из кухни и ванной комнаты в один вентканал не допускается;
  • скорость движения воздуха в выхлопных трубах и магистральных каналах не должна превышать 6 м/с. На выходе из колосника максимальный показатель 3 м/с;
  • Вентиляционные шахты, проходящие по улице, должны быть изолированы теплоизоляционными материалами толщиной не менее 5 см.

  Специалисты рекомендуют выбирать базовый приточно-вытяжной контур. Обустроенная вентиляция такого типа эффективно справится с подачей свежего воздуха и фильтрацией внутреннего.

  Правильный подход к устройству для циркуляции воздушных масс поможет создать в доме благоприятный и комфортный микроклимат.

  Выводы и полезное видео по теме

  Видео объясняет, зачем нужна вентиляция в каждом частном доме и почему нельзя допускать смешения потоков приточного и вытяжного воздуха:

  В этом видео наглядно показано, как правильно организовать приток и эвакуации воздуха при естественной схеме вентиляции загородного дома:

  Видео о том, как работает приточно-вытяжная вентиляция достаточной мощности с рекуперацией тепловой энергии на примере системы profi-air немецкого производителя FRANKISCHE:

  Изучив принципы работы вентиляционных систем , вполне реально организовать воздухообмен в небольшом одноэтажном доме самостоятельно. Однако в просторных загородных домах лучше довериться профессионалам. Ведь установленная система должна не только работать, но и справляться с поставленными задачами.

  Правильно оборудованная вентиляция решит проблемы застоя воздуха и неприятного ощущения затхлости в частном доме.

  Есть вопросы, нашли жучки или хотите поделиться полезной информацией по обустройству вентиляции в частном доме? Пожалуйста, оставляйте свои комментарии, задавайте вопросы и делитесь своим опытом в блоке под статьей.

  Обзор норм проектирования систем воздухообмена

  В комплекс работ по строительству жилого коттеджа в обязательном порядке входит устройство системы вентиляции. Он выполняет ряд важных функций. С помощью постоянного притока чистого атмосферного воздуха в помещения дома и удаления загрязненного воздуха дом остается сухим, а воздух в нем свежим и здоровым.

  Система будет работать исправно только при соблюдении норм вентиляции частного дома и проведении точных расчетов. Они производятся при разработке проекта в части «Вентиляция». Рассчитанные значения помогут подобрать компоненты системы, обеспечивающей нормативный воздухообмен.

  Мы расскажем о специфике организации вентиляции. Покажем, на основании каких строительных норм разрабатываются и утверждаются государственными органами, выполняются проектирование и расчеты. Здесь вы найдете примеры, используя которые вы сможете рассчитать систему самостоятельно.

  Содержание статьи:

  • Правила малоэтажного строительства СП 55.13330.2016
  • Общие санитарно-гигиенические требования по ГОСТ 30494-2011
  • Руководство для проектировщиков СП 60. 13330.201016 ^{6 основные постулаты нормативного сборника}
  • Воздухозаборные устройства
  • Расчет расхода воздуха
  • Правила организации воздухообмена
  • Оборудование и его размещение
  • Форма и материал воздуховодов
  • Особенности энергосбережения и автоматизация
• Воздухообмен в многоэтажных домах в СП 54. 13330.2016
• Требования к воздухообмену в МГСН 3.01-01
• Гигиеническое обоснование в СанПиН 1 п. 2.45.2.206 естественная вентиляция дома
  • Расчеты по кратности и количеству проживающих
  • Расчет санитарных норм
  • Расчет сечения воздуховодов
• Выводы и полезное видео по теме

Положение о малоэтажном секторе СП 55.13330.2016

Это один из основных сводов правил, используемых для выполнения проектной разработки жилых домов с одной квартирой . Собранные в ней нормативы вентиляции частного дома относятся к проектированию автономно расположенных жилых домов, высота которых ограничена тремя этажами.

В интерьере здания с помощью вентиляционного оборудования создается комфортный микроклимат. Его характеристики даны ГОСТ 3049.4-2011.

Индивидуальный дом в большинстве случаев отапливается автономным отопительным котлом. Устанавливается в помещениях с хорошей вентиляцией на цокольном или цокольном этажах. Возможно размещение в подвале коттеджа. При мощности теплогенератора до 35 кВт его можно установить на кухне.

Проект любого здания, независимо от его площади, этажности, назначения, в обязательном порядке включает раздел «Вентиляция» с разработкой схемы, расчетов и рекомендаций по строительству

При работе отопительного агрегата на газе или жидком топливе в котельной проводятся мероприятия по изоляции оборудования и трубопроводов по условиям СП 61.13330.2012.

Коллекция предлагает три принципа устройства вентиляции:

1. Вытяжной воздух удаляется из помещения по естественной тяге вентиляционных каналов. Приток свежего воздуха осуществляется за счет вентиляции помещений.
2. Механическая подача и удаление воздуха.
3. Естественный забор воздуха и одно и то же удаление вентиляционных каналов и неполное применение механического усилия.

В индивидуальных домах отвод воздуха чаще всего устраивают из кухни и санузлов. В остальных помещениях организуется по желанию и необходимости.

Поток воздуха из кухонь, ванных комнат, уборных с сильными и не всегда приятными запахами выводится сразу наружу. Он не должен проникать в другие комнаты.

Для естественной вентиляции окна оборудуются форточками, клапанами, фрамугами.

Важным преимуществом приточно-вытяжной системы является стабильность работы, не зависящая от температуры и плотности воздуха в помещении и за окном

Эффективность вентиляционного оборудования рассчитывается с учетом однократной смены воздуха в течение одного часа в помещениях с постоянным присутствием людей.

Минимальный объем воздуха, выходящего в рабочем режиме:

• из кухни — 60 м ³ /час;
• из санузла — 25 м ³ /час.

Кратность воздухообмена для остальных помещений, а также для всех проветриваемых помещений с вентиляцией, но при ее выключении, принимается 0,2 от общей кубатуры помещения.

Воздуховоды открытой прокладки крепятся к строительным конструкциям с помощью кронштейнов. Для снижения звуковых колебаний держатели комплектуются шумоподавляющими прокладками из эластомера

. Цилиндрические или прямоугольные воздуховоды крепятся к строительным конструкциям с помощью различных приспособлений: подвесов, кронштейнов, проушин, кронштейнов. Все способы крепления должны обеспечивать устойчивость вентиляционных каналов и исключать прогиб вентиляционных труб или воздуховодов.

Температура воздуховода ограничена 40 ^около С.

Уличные приборы защищены от низких температур замерзания. Ко всем конструктивным частям вентиляционной системы обеспечен свободный проход для профилактического осмотра или ремонта.

Кроме того, существуют также сборники стандартов типа НП АВОК 5.2-2012. Это нормативные указания. циркуляция воздуха в помещениях жилых домов. Их разрабатывают специалисты некоммерческого партнерства. АВОК в разработке рассмотренных выше нормативных актов.

Общие санитарно-гигиенические требования в ГОСТ 30494-2011

Свод утвержденных государственными нормами создания комфортных условий проживания в жилых домах.

Показатели воздуха жилых помещений:

• температура;
• скорость движения;
• доля влажности воздуха;
• общая температура.

В зависимости от заявленных требований в расчетах используются допустимые или оптимальные значения. С их полным составом вы можете ознакомиться в Таблице №1 вышеуказанной нормы. Сжатый пример приведен ниже.

Для жилого помещения допускаются:

• температура — 18 ^о -24 ^о ;
• процент влажности — 60%;
• скорость движения воздуха — 0,2 м/с.

Для кухни:

• температура — 18-26 градусов;
• относительная влажность — не нормируется;
• скорость продвижения воздушной смеси 0,2 м/с.

Для ванной, туалета:

• температура — 18-26 градусов;
• относительная влажность — не нормируется;
• скорость движения воздуха — 0,2 м/с.

В теплое время года показатели микроклимата не нормируются.

Оценка температуры окружающей среды внутри помещений проводится по обычной t ^о воздушной и результирующей. Последняя величина является совокупной мерой t ^о воздуха и излучения t ^о помещений. Его можно рассчитать по формуле Приложения А, замерив нагрев всех поверхностей в помещении. Более простой способ – измерить шариковым термометром.

Для правильного измерения температурных данных и отбора проб для определения органолептических показателей воздушной массы направление потоков приточно-вытяжной части системы должно быть

Загрязнение воздуха внутри жилища определяется содержанием углекислый газ — продукт, выдыхаемый людьми при дыхании. Вредные выделения из мебели, линолеума эквивалентны эквивалентному количеству СО ₂ .

По содержанию этого вещества воздух внутри помещений и его качество классифицируются:

• Класс 1 — Высокая — Устойчивость к двуокиси углерода 400 и ниже см ³ в 1 м ³ ;
• Степень 2 — средняя устойчивость к двуокиси углерода 400-600 см ³ в 1 м ³ ;
• Класс 3 — допустимый — допуск по CO ₂ — 1000 см ³ / м ³ ;
• Класс 2 — Низкая — Устойчивость к двуокиси углерода 1000 и выше см ³ в 1 м ³ .

Требуемый объем наружного воздуха для системы вентиляции определяется расчетом по формуле:

L = k × L _s где

k — коэффициент эффективности воздухораспределения приведен в таблице 6 ГОСТ;

L _s — расчетное минимальное количество наружного воздуха.

Для системы без принудительной тяги k = 1.

Подробно ознакомит с выполнением расчетов по обеспечению помещений вентиляцией, которую стоит прочитать как заказчикам стройки, так и владельцам проблемного жилья.

Руководство для проектировщиков СП 60. 13330.2016

Настоящий сборник правил является основным документом для проектировщиков вентиляционного комплекса в частном доме. Этот документ устанавливает правила проектирования. системы вентиляции для всех типов зданий. Здесь тоже отталкиваются от госстандартов микроклимата жилых помещений.

Санитарно-эпидемиологические показатели жилых зданий применяются для Санпина 2. 1.2.2645.

Основные постулаты нормативного сборника

Правила предписывают материалы для воздуховодов и других частей вентиляционных конструкций приобретать только при наличии сертификатов, подтверждающих их соответствие санитарно-гигиеническим требованиям.

Для предотвращения образования конденсата воздуховоды должны быть теплоизолированы по нормам СП 61.13330. Для защиты от агрессивных компонентов воздушной среды внутри и снаружи дома используют антикоррозийные материалы или покрывают поверхность коробов специальными составами.

Тепловая изоляция трубопроводов применяется для предотвращения образования конденсата и защиты от агрессивного воздействия химических веществ, содержащихся в конденсате

Монтажные и пусконаладочные работы выполняются в соответствии с СП 73.13330.

Механическая вентиляция применяется:

• при недостаточном естественном воздухообмене;
• , если помещение не оборудовано устройствами для забора воздуха.

Механическая вентиляция включается при недостаточной естественной циркуляции воздушных масс в определенные периоды времени.

Циркуляция воздуха системы естественной вентиляции рассчитывается исходя из разницы плотности уличного воздуха при температуре 5 ^о С и плотности внутреннего воздуха при нормативной температуре в холодное время года.

Если при вышеуказанных температурах подача воздуха не возобновляется полностью, то поступают с механическим побуждением.

Приточно-вытяжные устройства

Не должны располагаться менее чем в 8 м от мест сбора мусора, стоянок более трех автомобилей, дорог и других источников вредных выбросов и неприятных запахов.

Приемные проемы заборной части системы воздухообмена располагают в цокольном этаже или цокольном этаже дома

В верхней зоне здания приемные конструкции размещают с наветренной стороны. В жаркие дни их защищают от прямых солнечных лучей и перегрева.

Нижняя граница вентиляционного отсека проходит на уровне не выше 1 м от поверхности снега, но не ниже 2 м от средней отметки земли.

Расчет расхода воздуха

Расчет производится согласно приложению G настоящего свода правил. Из результатов расчета большее значение придается обеспечению соблюдения санитарных норм и безопасности в отношении пожаров и взрывов. Дебет воздуха, поступающего в помещение, должен быть не менее минимального расхода, рассчитанного по приложениям Г и И.

Расчет расходов воздуха производится отдельно для летнего, зимнего и межсезонного периодов по формулам Ж1- Ж7, выбирая наибольшее полученное значение:

• избыточное тепло;
• по весу вредных и опасных элементов;
• избыточная влага;
• кратной циркуляцией воздуха;
• для потребления на 1 человека.

Минимальный расход наружного воздуха куб.м/час на человека указан в таблице I1 приложения I.

Правила организации воздухообмена

Подача воздуха в жилые помещения осуществляется через специальные распределители в верхней части дома . Приемные камеры для оттока воздуха делают под потолком помещения на расстоянии не менее 2 м от пола до низа отверстия для отвода избыточного тепла, лишней влаги и газов.

Оборудование и его размещение

Вентиляторы выбирают по двум показателям: сопротивлению вентиляционной сети при заданной скорости воздушной смеси в ней и расчетному расходу воздуха. При этом поступление и поступление воздуха через неплотно прилегающие детали в заводских устройствах и воздуховодах в соответствии с требованиями п. 7.11.8.

Воздушный поток нагнетается вентилятором. Осевые модели, обеспечивающие местную вентиляцию, устанавливаются в вытяжные и приточные проемы

Проходные расстояния воздуховодов рассчитываются по ГОСТ РЕН 13779для класса герметичности В, в остальных случаях класса А.

Утечки воздуха и утечки через противопожарные клапаны и принимают по СП 5.13130.2009, для реализации норм Федерального закона от 22.07.2008 № 123-ФЗ «ТР о Требования безопасности».

Фильтры очистки подбираются с учетом продолжительности эксплуатации, количества улавливаемой пыли, степени очистки воздуха. Распределители наружного воздуха должны иметь устройства для регулирования вектора потока воздуха и его расхода.

В помещениях с газовыми установками для вентиляторов монтируются решетки и вентили с регуляторами расхода воздуха. Их устройство гарантирует неполное закрытие.

В воздуховоды устанавливаются осевые и центробежные вентиляторы. Они стимулируют поток системы. Выбор модели определяется объемом подаваемого воздуха и спецификой эксплуатации помещения

Помещения для размещения вентиляционного оборудования, в том числе технические этажи и чердаки жилых зданий, выбирают в соответствии с условиями СП 54.13330 «Жилые многоквартирные дома». Категория помещения по взрывопожароопасности определяется Федеральным законом № 123-ФЗ.

Форма и материал воздуховодов

В малоэтажных жилых домах сочетание воздуховодов общеобменной вентиляции на теплом чердаке малоэффективно. Для предотвращения задымления в воздуховодах устанавливают противопожарные заслонки, воздушные заслонки.

Воздуховоды огнестойкие вентиляционные изготавливаются из негорючих материалов. Огнеупорные материалы также используются для транзитных зон. системы вентиляции и воздуховоды в помещениях для оборудования подвалов и чердаков.

Допускаются материалы с группой горючести выше Г1:

• для воздуховодов помещений, кроме указанных выше;
• для гибкой вставки проходных секций.

Вентиляционные каналы и трубы изготавливаются из унифицированных стандартных деталей. Использование асбестоцемента в водопроводных сетях не допускается. Воздуховоды должны иметь покрытия, устойчивые к агрессивным средам.

Для сборки системы канальной вентиляции выпускаются трубы и фасонные части из оцинкованной стали и пластика

Толщина листовой стали для изготовления воздуховодов выбирается согласно приложению К рассматриваемого нормативного сборника.

При допустимой температуре не выше 80 градусов при диаметре круглого сечения:

• до 200 мм включительно — толщина листа 0,5 мм;
• от 250 до 450 мм — 0,6 мм;
• от 500 до 800 мм — 07 мм;
• от 900 до 1250 мм — 1,0 мм.

Для прямоугольных каналов:

• до 250 мм — 0,5 м;
• от 300 мм до 1000 мм — 0,7 мм;
• от 1250 до 2000 мм — 0,9 мм.

С пределом огнестойкости не менее 0,8 мм. Не допускается прокладка транзитных воздуховодов, выходящих из других помещений, через кухни и жилые комнаты.

Газопроводы, кабели, провода, канализационные трубы допускается прокладывать на расстоянии более 100 мм от стен. В вентиляционных шахтах не допускается размещение трубопроводов хозяйственно-бытовой канализации.

Коробки и трубы для вытяжной вентиляции общего обмена монтируются с подъемом 0,005 по направлению движения воздушной массы. Для удаления образовавшегося конденсата предусмотрены дренажные устройства.

Специфика энергосбережения и автоматизация

Для частных домохозяйств значительную роль играет энергосбережение.

Общая экономия электроэнергии при проектировании систем вентиляции обусловлена:

• выбором современного оборудования;
• решения энергоэффективных задач;
• применение механических систем;
• вторичное использование тепла удаляемого воздуха;
• индивидуальный подход к регулированию воздухообмена.

Электроустановки выбираются с учетом норм ПУЭ (7-е издание) «Правила устройства электроустановок». При наличии в коттедже системы пожаротушения и пожарной сигнализации предусмотрена автоматическая блокировка питания систем вентиляции в соответствии с СП 7.13130.

Предусматривается отключение систем централизованной или индивидуальной вентиляции при пожаре, включение противодымной защиты. Дистанционное управление противодымными заслонками, окнами, фрамугами должно быть автоматизировано.

Воздухообмен в многоэтажных домах в СП 54.13330.2016

Положения настоящего свода правил, предназначенных для строительства многоквартирных домов высотой до 75 метров, будут полезны при проектировании вентиляции индивидуальных жилых домов. Строительство ведется по рабочим чертежам, выполненным на основе проекта.

В жилом доме могут быть встроенные, встроенные, пристроенные помещения общего пользования и пользования: бассейны, спортивные залы, гаражи, автостоянки, при соблюдении соответствующих правил техники безопасности. Размещение промышленных установок в жилых домах не допускается.

Правила проектирования МКД разработаны на основании санитарно-гигиенических требований СанПиН 2.1.2.2645, ГОСТ 30494 с учетом климатических поясов по СП 131.13330.

Защита от шума регламентируется условиями СП 51.13330. Проект жилого дома включает в себя инструкцию по эксплуатации, в том числе вентиляционного комплекса.

Индивидуальный дом рассчитан на одну семью. Состав помещений и их количество предоставляется по желанию заказчика. Основные помещения: общая гостиная, спальни, кухня, ванные комнаты. Размещение жилых комнат в цокольном этаже не допускается.

При устройстве приточно-вытяжной вентиляции в типовом доме в системе используется приточно-вытяжная установка и вытяжной вентилятор

При проектировании вентканалов саун с противопожарными заслонками. Вентиляционные отверстия и вводы трубопроводов в фундаментных и цокольных конструкциях здания снабжаются защитными устройствами от грызунов.

Кратность воздухообмена:

• спальня, гостиная при общей площади особняка на 1 человека менее 20 кв.м. — 3 кубометра в час на 1 кв. метр жилой площади;
• более 20 кв.м. — 30 кубометров в час на 1 человека;
• кухня с электроплитой — 60 куб.м/час;
• помещение с газовым оборудованием — 100 куб.м/час;
• помещение с отопительным котлом до 50 кВт с открытой и закрытой топкой — часовой расход, равный объему помещения.
• ванная, туалет — 25 куб.м/час.

В наружные стены подвала, техподполья, холодного чердака, не имеющие вытяжки, вносят изделия, равномерно распределенные по периметру дома. Площадь одного проема не менее 0,05 кв.м.

Требования к воздухообмену в МГСН 3.01-01

Уточняют общероссийские нормы строительства жилых домов и частично повторяют их.

Увеличивается кратность воздухообмена с газовым оборудованием в зависимости от количества газовых горелок:

• 2 шт. — не менее 60 куб. м/час;
• 3 шт — не менее 75 м.куб/час;
• 4 шт — не менее 90 м.куб/час.

Спортзал в рабочем режиме — 80 куб.м/час, нерабочий — 16 куб.м/час;

Для встроенных объектов сделать автономную систему вентиляции. При наличии теплого чердачного помещения предусматривают вытяжную шахту на высоту не менее 4,5 метров от поверхности плит перекрытия верхнего этажа.

Гигиенические обоснования в СанПиН 2.1.2.2645

Сборник диктует гигиенические требования к устройству вентиляции птичника, внутреннему климату, состоянию атмосферного воздуха. В соответствии с его нормами не допускается попадание загрязненной смеси из кухонь и санузлов в общий вентиляционный канал с жилыми помещениями.

Шахты вытяжной вентиляции возвышаются над коньком или плоской крышей на высоту не менее 1 метра.

Высота возвышающихся над кровлей вентиляционных стояков определяется расстоянием между ними и коньковым ребром. Если она менее 1,5 м, то канал следует выводить не менее чем на 0,5 м выше конька

Приведены допустимые нормы температуры, относительной влажности и скорости движения воздуха в помещениях дома в холодное и теплое время года.

Пример расчета естественной вентиляции дома

Действующие нормативы предлагают три метода расчета:

• по частоте воздухообмена;
• по санитарно-гигиеническим характеристикам;
• по общей площади комнат.

В основе расчетов лежат два показателя: расход воздуха в м ³ /час и почасовая норма воздухообмена. Эти данные взяты из сводов правил СП 54.13330 и СП 60.13330.

Кратность циркуляции воздуха означает количество полных обновлений воздуха в помещении за 1 час. Принимается согласно т. 9.1 СНиП 31-01-2003.

Согласно нормативным установкам принимается следующий расход воздуха:

• гостиная, спальня — 1 раз/час;
• кухня с электроплитой — 60 куб.м/час;
• санузлы — 25 м ³ /час;
• помещение с твердотопливным котлом — кратность 1+100 м ³ /час.

Для кухни принята схема: объем воздуха, равный нормативному обороту, удаляется естественной вытяжкой, а прибавляемые 100 м ³ /час отдаются принудительной вентиляцией в виде кухонной вытяжки.

Для выполнения расчетов кратности воздухообмена, обеспечения притока в системах без рекуперации, подачи воздушной смеси в системах с рекуператором необходим план дома с точными размерами помещений

Кратность обмена для котельных с газовым теплогенератором принимается 3+ объем воздуха для сжигания газа.

Расчеты по кратности и количеству проживающих

Выполняются для каждой комнаты коттеджа по формуле:

L = S×h×n ,

S — площадь комнаты в м ^{2 2}

2 3

2 3

2 2

2 3

h — высота помещения м;

n — кратность воздухообмена в течение часа, взятая из СНиП.

Нормативный объем воздушной массы и периодичность ее изменения в сутки зависит не только от площади помещения, оборудуемого системой, но и от количества проживающих. При расчете вытяжки используется следующая формула.

L = m × N где

L — объем отработанного воздуха в м ³ /час;

м — количество воздушной смеси на человека м ³ /час;

N — количество людей, находящихся в помещении не менее 2-х часов.

Рассмотрен в качестве примера условный дом, имеющий состав помещений:

• жилая — 27 м ² ;
• спальня 1 — 15 м ² ;
• спальня 2 — 18 м ² ;
• кухня — 16 м ² ;
• коридор — 10 м ² ;
• ванная комната — 8 м ² ;
• ванная комната — 4 м ² .

Всего — 98 м ² .

Если предположить, что в доме проживает так много людей, что на каждого приходится менее 20 м ² общей площади, то часовой расход воздуха определяется из расчета 3 м ³ /час на 1 м ² площади. 98 × 3 = 294 м ³ /час.

Объемы воздуха определяются кубатурой помещений высотой 2,8 м:

• жилая комната — 27×2,8 = 75,6 м ³ /час;
• спальня 1 — 15 × 2,8 = 42 м ³ /час;
• спальня 2 — 18 × 2,8 = 50,4 м ³ /час;
• кухня — 16×2,8=44,8 м ³ /час;
• коридор — 10 × 2,8 = 28 м ³ /час;
• ванная комната — 8 × 2,8 = 22,4 м ³ /час;
• ванная комната — 4 × 2,8 = 11,2 м ³ /час.

Полученные значения с учетом скорости воздухообмена округляются до числа, кратного пяти. Коридор, используемый таблицей СНиП, не нормируется, поэтому исключается из расчета.

Схема вентканалов в смешанной системе вентиляции: вытяжка из кухни, ванной и туалета производится по раздельным каналам, приток осуществляется естественным путем через неплотности в оконных и дверных конструкциях

Полученные объемы суммируются отдельно для забора воздуха и ухода за ним.

Вытяжки:

• кухня — 44,8 не менее 90 м ³ /час;
• ванная — 22,4 не менее 25 м ³ /час;
• санузел — 11,2 не менее 25 м ³ /час.

Всего — 140 м ³ /час.

Помещения, из которых поступает свежий воздух:

• гостиная — 75,6 × 1 = 80 м ³ /час;
• спальня 1 — 42 × 1 = 45 м ³ /час;
• спальня 2 — 50,4 × 1 = 55 м ³ /час;

Итого — 180 м ³ /час.

Объем притока превышает объем оттока на 40 м ³ /час. Чтобы сбалансировать воздушные потоки, увеличьте количество вытяжек на недостающее количество, дополнив его объемами кухни и ванной комнаты.

Диаметры труб для сборки вентканалов определяются по схеме, на которой собраны и нанесены типовые значения

После корректировки получаются точные значения прихода и ухода.

Приход:

• гостиная — 75,6 × 1 = 80 м ³ /час;
• спальня 1 — 42 × 1 = 45 м ³ /час;
• спальня 2 — 50,4 × 1 = 55 м ³ /час;

Общая — 180 м ³ /час

Уход:

• кухня — 44,8 не менее 105 м ³ /час;
• ванная — 22,4 не менее 25 м ³ /час;
• санузел — 11.2 не менее 50 м ³ /час.

Итого — 180 м ³ /час.

Объемы балансируются в соответствии с расчетом кратности.

3 человека живут + 2 гостя с перерывами. Норма — 60 м ³ /час на 1 проживающего, 20 м ³ /час на 1 временного жителя.

Расчеты:

• гостиная — 3 × 60 + 2 × 20 = 220 м ³ /час;
• спальня 1 — 2 × 60 = 120 м ³ /час;
• спальня 2 — 1 × 60 = 60 м ³ /час.

Всего — 400 м ³ /час.

Вытяжка, рассчитанная выше по нормам кратности, увеличивается на общий объем воздушного потока, рассеивая разницу 400 — 180 = 220 м ^3/ час на вытяжку из кухни, санузла и санузла .

Получение:

• кухня — 105 м ³ / час = 280 м ³ / час
• ванная комната — 25 м ³ /час = 60 м ³ /час;
• ванная комната — 50 м ³ /час = 60 м ³ /час.

Всего — 400 м ³ /час. Расчетное значение диаметра вытяжки должно обеспечивать полную смену воздушных масс в частном доме.

Расчет санитарных норм

Площадь дома 98 кв. м. Приточный воздух с нормой 3 м ³ на 1 м ² площади. 98 × 3 = 294 м ³ /час.

Этот результат распределяется на все помещения с вытяжкой:

• кухня — 90 м ³ /час = 174 м ³ /час;
• ванная комната — 25 м ³ /час = 60 м ³ /час;
• ванная комната — 25 м ³ /час = 60 м ³ /час.

Итого — 294 м ³ /час.

Достижение равновесия воздухообмена является основой расчета вентиляции.

Расчет сечения воздуховода

Теперь задача раздать треды. Вытяжка будет состоять из четырех каналов: двух на кухне и по одному в ванной и санузле.

Можно считать по двум формулам:

и) F = L / 3600×V где

F — площадь поперечного сечения воздуховода м2;

L — расход выхлопной смеси m ³ /час;

В — расход воздуха м/с.

б) F = 2,778×L/V где

2,778 — коэффициент перехода от значений в метрах к сантиметрам.

В воздуховодах с естественной тягой, ограниченной диапазоном от 0,5 до 1,5 м/с. Принятая для выбранного дома — 0,8 м/с.

100 куб.м воздух на кухне будет проходить через канал с вытяжным вентилятором во время приготовления пищи на плите. Для естественного воздухообмена на кухне остается 180 куб. Рассматривается круглый участок воздуховода с естественной тягой для кухонного воздуховода.

F = 2,778 × 180/0,8 = 625 см ² .

Площадь круга = n × R ² , где n = 3,14.

625 = 3,14×R ² , R = 14,1 см, расчетный диаметр вытяжки в частном доме 282 мм.

Аналогично каналы для ванной и туалета будут сечением 163 мм каждый.

F = 2,778 × 60/0,8 = 208 см ² .

Площадь круга = n × R ² .

208 = 3,14 × R ² , R = 8,13 см, величина сечения определяется вентиляционным каналом в частном доме диаметром 163 мм.

Выбрать воздуховоды можно по специальным схемам с двумя осями координат: расхода воздуха и скорости воздушного транспорта. На пересечении перпендикуляров от этих значений находятся значения его диаметра по бетонному коробу.

В рамках серии вентиляционных труб выпускаются соединители, отводы, отводы и т.п. элементы стандартных размеров. Их приобретение значительно увеличивает скорость сборки системы.

Выбор типоразмера вентиляционных каналов производится по ГОСТ с учетом расчета. Например, ГОСТ 149Для воздуховодов из оцинкованной стали применяется 18-80, а из железобетона ГОСТ 17079-88.

Проектировщики для расчета систем вентиляции и их воплощения в чертежах и объемных изображениях используют справочники и программы для ЭВМ, разработанные на основе строительных норм и правил: алгоритм расчета вентиляции Vent–Calcduct selection — Ducter 2.5, чертеж вентиляции SVENT, CADvent.

Выводы и полезное видео по теме

Следующее видео познакомит с правилами проектирования установок и систем нормативного воздухообмена:

Нормы вентиляции предназначены не только для облегчения работы проектировщиков. Их полезно знать заказчикам строительства и домовладельцам, не обеспеченным достаточным притоком свежего воздуха. Если собственники сами выявят нарушения в проекте, они смогут добиться исправления ошибок или хотя бы получить компенсацию.

Хотите рассказать о том, как работает система вентиляции в собственном доме/квартире/коттедже? Пожалуйста, оставляйте комментарии в форме блока ниже. В нем вы можете поделиться полезной информацией по теме, задать вопрос и разместить фото.

7 советов, какие вентиляционные трубы выбрать в частный дом

Содержание статьи

Помните, как лихо перемещаются герои голливудских фильмов по запутанным лабиринтам вентиляционных каналов? Это, конечно, эффектно, но основная функция этих труб – вытягивать воздух на улицу. Если не уделить организации вентиляции должного внимания, то духота, запотевшие окна, сырость и плесень не заставят себя долго ждать. Свежий воздух поступает в жилище через неплотности в окнах, специальные клапаны, вентиляторы и сапуны. Отработанный воздух выходит через специальные вентиляционные каналы, которые могут быть дополнительно оборудованы вентиляторами. Если в многоэтажках у нас продуманы все эти нюансы, то при строительстве собственного дома вам придется вникать в суть дела по обеспечению нормального микроклимата. Какие вентиляционные трубы в частный дом лучше выбрать? Какой материал предпочесть? Какой диаметр труб выбрать? И, самое интересное, можно ли приспособить более дешевые канализационные трубы для организации вентиляции? Давайте сделаем это правильно.

№1. Требования к вентиляционной трубе

Хорошо, если обустройство вентиляционной системы происходит на этапе строительства дома, ведь в этом случае воздуховоды можно будет спрятать, и они не будут нарушать эстетику помещения. Каналы позволили выкладывать кирпич, но это долгий процесс. Сегодня в основном используются специальные вентиляционные трубы, которые упрощают и ускоряют весь процесс монтажа.

Учтите, что чаще всего вентиляционные каналы в частном доме необходимы для удаления воздуха . Однако, если необходимо взять под максимальный контроль все движения воздуха, можно использовать принудительную приточно-вытяжную вентиляцию . Это сложная система, но в этом случае понадобятся трубы для того, чтобы впускал свежий воздух с улицы .

Выбор материала воздуховода и его диаметра зависит от массы факторов. Прежде всего, это тип помещения и особенности воздуха, который необходимо удалить (температура, химический состав и т. д.). В любом случае и какой бы вариант вы ни выбрали, есть ряд требований, которым должен соответствовать воздуховод:

• идеальная герметичность;
• способность обеспечивать свободное прохождение потока воздуха определенного объема и с заданной скоростью;
• безопасность для здоровья человека (нетоксичность) и минимальный шум при прохождении воздушных масс;
• если трубы не спрятаны, то важны и декоративные качества.

Вентиляционные трубы выпускаются из металла и пластика , причем последний на сегодняшний день используется все чаще. Продукты с круглого и прямоугольного сечения , разных размеров. Отдельные секции соединяются благодаря отводам, соединителям, тройникам, фланцам и другим элементам. Благодаря широчайшему выбору труб и соединительных изделий можно построить вентиляционную систему любой сложности. Жители Москвы и области могут найти все необходимое для организации вентиляции в интернет-магазине ГдеМатериал. Вентиляция оборудована на долгие годы, поэтому лучше обратиться к проверенному поставщику, который окажет помощь в выборе, выгодные цены и оперативную доставку.

№2. Трубы металлические для вентиляции

В эту группу входят трубы из нержавеющей стали , оцинкованной и черной стали . К общим преимуществам можно отнести следующие качества:

• устойчивость к высоким температурам, давлению и агрессивным средам;
• широкий выбор форм и размеров, по которым металлические трубы значительно превосходят пластиковые;
• жесткость и прочность;
• долговечность.

Большой вес, немалая цена и сложность монтажа — вот причины, по которым многие предпочитают отказываться от металлических труб в пользу пластиковых. В частных домах сегодня практически никто не использует металлические воздуховоды – в них нет необходимости. Они больше подходят для организации вентиляции в производственных помещениях.

К общим недостаткам добавим недостатки разных видов металлических труб. Cink Steel хоть и получает защиту в виде напыления слоя цинка, но особой стойкостью не отличается. Покрытие, конечно, отодвигает время появления коррозии и замедляет ее развитие, но не спасает полностью. Самыми слабыми местами в оцинкованных трубах являются стыки. Именно в этих местах впервые появляется ржавчина, и как только она начинает развиваться, образуется неприятный запах. Если мы говорим о жилых помещениях, то это очень серьезный недостаток.

Нержавеющая сталь в эксплуатации ведет себя намного лучше. Он более устойчив к коррозии и поэтому более долговечен. Этот материал обладает высокой огнеупорностью и подходит для транспортировки агрессивных воздушных масс. Для производства – идеальный вариант, а вот дома массивные металлические трубы оправдано использовать только в том случае, если они достались вам бесплатно и будут спрятаны в стене.

Все металлические воздуховоды имеют еще одно неприятное свойство. Воздух, проходя через такую ​​трубу и образуя потоки, может вызывать значительный шум. Для уменьшения количества воздушных вихрей необходимо минимизировать количество поворотов трубы и избегать углов 90 градусов. Кроме того, металлические стенки канала будут препятствовать прохождению воздушного потока.

№3. Пластиковые трубы для вентиляции

Пластиковые вентиляционные трубы заменили оцинкованные из жилых помещений и уже активно используются в некоторых промышленных зданиях. Такие воздуховоды производятся из поливинилхлорида (ПВХ) , полиуретана и полипропилена , причем последние два вида не получили широкого распространения. Говоря о пластиковых вентиляционных трубах, обычно имеют в виду изделия из ПВХ.

Основные преимущества :

• цена. Пластиковые трубы намного дешевле металлических;
• малый вес, простота резки, простота сборки и технология крепления труб позволяют говорить о максимальной простоте монтажа;
• устойчивость к коррозии и гниению;
• гладкие стенки обеспечивают максимальную свободную циркуляцию воздуха;
• отличная шумоизоляция, что немаловажно;
• долговечность;
• приятный внешний вид, поэтому если трубы не спрячешь за стены или потолок, они не испортят картину; 9Пластиковые трубы 0012
• безусловно уступают металлическим трубам в ассортименте возможных размеров, но в подавляющем большинстве случаев имеющегося выбора будет достаточно для обустройства даже самой сложной вентиляционной системы. Пластиковые трубы выпускаются длиной от 3 до 12 м, , сечением от 16 до 1600 мм.

Основной недостаток материала — неспособность выдерживать высокие температуры. ПВХ сохраняет свои первоначальные характеристики при температуре не выше +80 ⁰ С. Если говорить об обычной домашней вентиляции, то таких температур никогда не бывает. Если речь идет об отводе горячего воздуха, например, от камина или в производственных условиях, придется сделать выбор в пользу металлического аналога.

Немногочисленные противники пластиковых труб упрекают изделие в низкой прочности. Глупо было бы утверждать, что пластик мягче металла, но вентиляционные трубы обычно монтируются скрытым образом, поэтому внешнее воздействие на них минимально, а значит, меньшая прочность никак не может повлиять на долговечность.

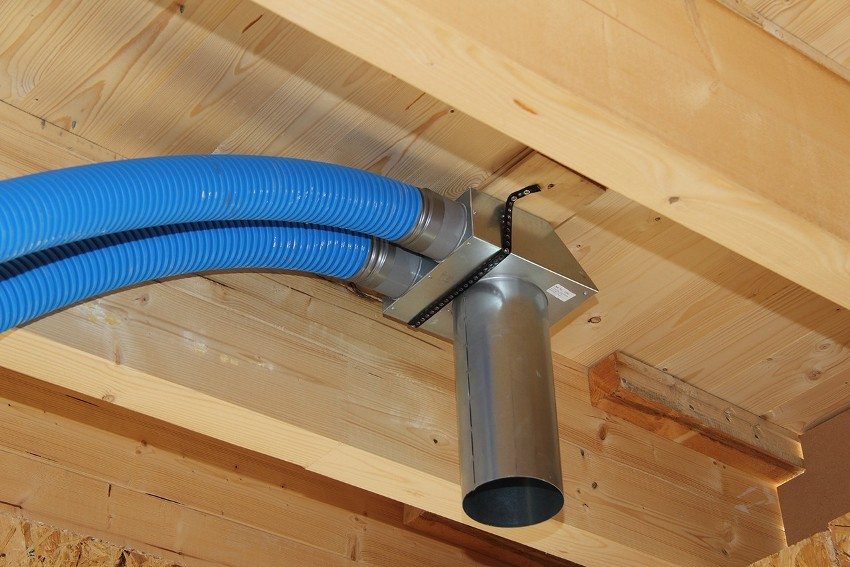

Номер 4. Трубы вентиляционные гофрированные

Трубы вентиляционные можно разделить на две большие группы:

• жесткие;
• гофр.

Первые сохраняют форму, заданную им на заводе, вторые, благодаря наличию многочисленных ребер, могут принимать практически любую форму. Естественно, процесс установки значительно облегчается, ведь нет необходимости использовать всевозможные соединительные элементы, но не все так просто.

К основным достоинствам гофрированных вентиляционных труб относятся:

• гибкость и эластичность. Изделие можно согнуть под любым углом, придать ему нужную форму, а это бесценное качество, когда речь идет об установке вентиляции на сложных участках;
• прочность;
• простота установки;
• не нужно использовать тройники, переходники и другие вспомогательные элементы.

Нет смысла строить всю систему вентиляции только из гофрированных труб. Из них оборудуют только те части воздуховодов, где при использовании жестких труб пришлось бы делать слишком много поворотов и соединений. Всем известно, что чем больше изгибов, тем хуже будет проходить воздух, но плавный изгиб с точки зрения аэродинамики гораздо лучше, чем поворот под углом, поэтому из двух зол выбирают гофрированную трубу.

Почему гофру используют только на коротких сложных отрезках ? Так как у нее много минусов :

• ребристая поверхность ухудшает поток воздуха, замедляя его и снижая эффективность вентиляции. Если на коротких участках это не особо заметно, то на длинных эффект будет впечатляющим;
• появление вибраций и шума при стабильно сильном воздушном потоке;
• трудности с креплением.

То, что гофра не используется на длинных участках, подтверждают и производители, не выпускающие соединительные элементы для данного типа труб.

Гофрированные трубы могут быть:

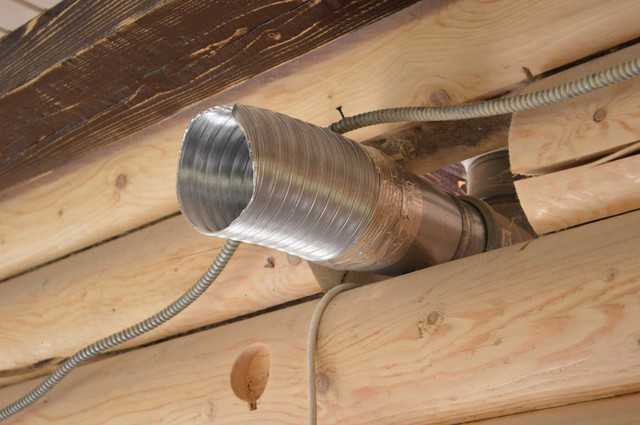

• алюминиевые точнее, из многослойной алюминиевой фольги, они немного тяжелее пластика, более склонны к образованию конденсата, но переносят более высокие температуры;
• Труба пластиковая изготовлена ​​на основе полимеров, армированных алюминием. Такие изделия легче, меньше шумят, но не выдерживают высоких температур.

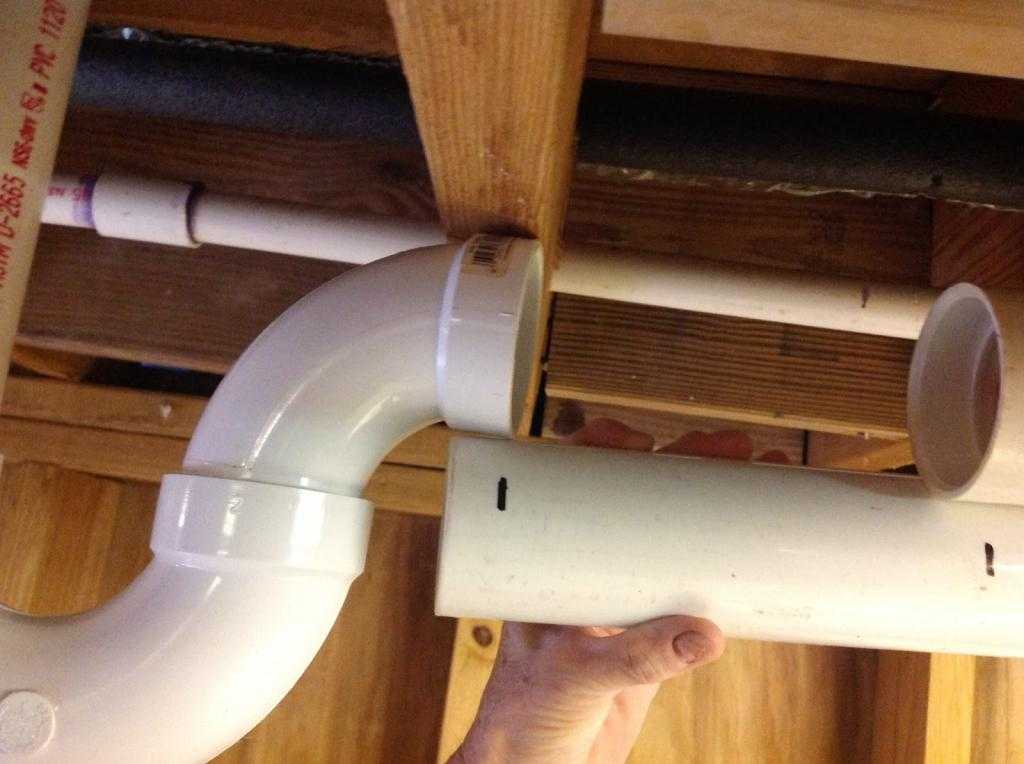

№5. Вентиляция из канализационных труб: можно или нет?

Жажда экономии у домашнего человека, наверное, в крови. Когда-то кто-то заметил, что канализационные и вентиляционные трубы делаются из одного и того же ПВХ, но воздуховоды почему-то стоят в разы дороже. А раз продукты одинаковые, то зачем платить больше? Можно ли канализационные трубы приспособить для вентиляции? Или это невозможно?

Два фактора обычно препятствуют использованию пластиковых канализационных труб в системе вентиляции:

• несоответствие диаметров вентиляционных и канализационных труб;
• Есть информация, что пластик, используемый в канализационных трубах, выделяет вредные вещества.

Действительно, канализационные и вентиляционные трубы не совпадают по диаметру. Трудностей удастся избежать при обустройстве вентиляции с нуля. Если сразу везде проложить вентиляционный канал от канализационных труб, то проблем не будет. Сложности возникают, когда к такому воздуховоду нужно будет подключить вентиляционную гофру. Также будет непросто расширить существующую вентиляцию, выполненную из обычных вентиляционных труб, с помощью куска канализационной трубы. Но умельцы и здесь находят выход, герметично соединяя отрезки труб разного диаметра скотчем. Они считают, что сужение на 10 мм не повлияет на эффективность вентиляции.

В правилах построения вентиляционной системы сказано, что переход на другой диаметр трубы не рекомендуется, но ситуацию может спасти плавный переход, без т.н. «Ступени». Это может быть трудно обеспечить.

Что касается теории токсичности пластика, то аргументированных доказательств для нее нет. Однако даже самые осторожные в этом плане люди смело используют канализационный пластик для организации вытяжной вентиляции.

Выбирая канализационные трубы для устройства воздуховода, помните, что в этом случае необходим монтаж заподлицо.

№ 6. Форма и способ изготовления

Трубы вентиляционные по форме бывают:

• круглые и овальные , они проще в изготовлении, имеют лучшую аэродинамику, чаще применяются в производственных зданиях;
• квадратные и прямоугольные чаще используются в домах и квартирах, так как их легче монтировать, и они более рационально используют пространство. Если вентиляционные каналы ничем не закрыты, то прямоугольные трубы в цвет стен будут минимально бросаться в глаза. Минус — худшая аэродинамика.

Круглые трубы бывают спиральными и продольными , квадратные — только прямошовными. Спиральные трубы считаются более жесткими, но и стоят они дороже.

Трубы крепятся с шагом 1-2 м, если сделать расстояние больше, то можно столкнуться с провисанием и нарушением работы вентиляционной системы. Учтите, что при значительной разнице температур внутри воздуховода и снаружи может образовываться конденсат. Например, зимой нагретый воздух выводится через вентиляционный канал, а если он проходит по неутепленному чердаку, то на стенах будет появляться конденсат, который при постоянном воздействии снижает долговечность системы. Выход – утеплить вентиляционные трубы самостоятельно или купить уже утепленные изделия.

Номер 7. Какой диаметр/размер трубы вам понадобится?

Расчет вентиляции – непростая задача. Есть программы, куда можно скинуть все исходные данные, а потом получить рекомендуемые значения воздухообмена и размеров воздуховодов. Есть специалисты, которые выполнят расчет с учетом всех особенностей помещения дома. Общий принцип расчета следующий.

Сначала нужно найти количество воздуха , который должен войти в дом и удалиться из него за единицу часа. Теоретически объем входящего воздуха = объему вытяжного воздуха. Сколько воздуха должно входить и выходить, чтобы нам было комфортно? В нормативных документах уже все просчитано.

Согласно СНиП 31-02-2001 воздухообмен для жилых помещений равен объему помещения, т.е. за 1 час воздух должен полностью обновляться 1 раз. Для кухни этот показатель составляет не менее 60 м3/час, для ванной – 25 м3/час. Объем помещения легко рассчитать.

В проектных нормах «АВОК» 2.1-2008 говорится о следующих нормах воздухообмена.

Иногда по этим стандартам получаются несколько разные значения, лучше учитывать то, что больше.
