Обзор твердотопливных котлов отопления для частного дома: Лучшие твердотопливные котлы длительного горения

Обзор видов современных котлов, предназначенных для отопления частного дома

Отопительные котлы используют разные источники энергии. Агрегаты создают в доме атмосферу тепла и комфорта и обеспечивают жильцов горячей водой.

Настенный газовый конденсационный котел Naneo (De Dietrich, Франция)

Выбор вида котла для отопления дома определяется тепловой мощностью. При этом исходят из следующего соотношения: 1 кВт тепловой мощности на 10 м² площади отапливаемого помещения при стандартной высоте 2,5–3 м. 24-киловаттный аппарат обеспечивает теплом дом жилой площадью до 240 м². Предварительный расчет требует уточнения с учетом всех факторов.

Vitotherm E13 (Viessmann, Германия) — электрический водонагреватель проточного действия

Поэтому выбор отопительной системы доверяют инженерам-теплотехникам. Котел, используемый только для отопления, — одноконтурный. В нем тепло от нагревателя или сжигаемого топлива через теплообменник передается воде, циркулирующей в системе отопления. У котла, служащего для отопления и ГВС, два контура — второй предназначен для нагрева воды для бытовых нужд проточным способом. Пользователем задается приоритет контура, который поддерживается автоматически. Например, если понадобится душ, автомат отключит циркуляцию теплоносителя в системе отопления, и котел будет работать в режиме проточного водонагревателя.

Pellematic (OekoFEN, Австрия) — первый автоматический пеллетный котел, появившийся в 1997 году

Потребность дома в ГВС удовлетворяют и другим способом — за счет комбинирования одноконтурного котла с внешним накопительным бойлером, нагревающим воду электричеством.

Двухконтурные котлы используют для отопления квартир и небольших домов. Одноконтурные котлы с бойлерами косвенного нагрева работают с приоритетом ГВС. Котел переключается на нагрев бойлера при появлении запроса на ГВС.

Одноконтурные котлы, в отличие от двухконтурных, объединяются в каскад. При необходимой мощности котельной 40 кВт целесообразнее организовывать ее в виде каскада из двух одноконтурных 20-киловаттных котлов.

Газогенераторный котел Vitoligno 300 S (Viessmann) с погодозависимым цифровым контроллером и дистанционным управлением

Универсальный котел — это агрегат с камерой для сжигания твердого топлива, в котором предусмотрены нагрев теплоносителя электричеством и возможность установки дополнительной навесной жидкотопливной или газовой горелки.

Напольный отопительный чугунный котел Buderus G125 (Buderus, Германия), работающий на дизтопливе или газе

Газовые котлы

Газ — дешевое топливо. Его бесшумное пламя дает относительно чистые продукты сгорания с небольшим количеством оксидов серы и азота. Есть газовые котлы, работающие на сжиженном углеводородном газе (СУГ). Сжиженный газ для отопления частного дома хранят в баллонах или специальных резервуарах-газгольдерах. Баллонные установки дешевле, проще монтируются и при небольших объемах потребления газа, например, в дачном доме, где хозяева живут периодически, будут удачным вариантом.

Настенные котлы

Настенные газовые котлы по размерам не больше навесного кухонного шкафа, их размещают в доме в удобном месте, например, на кухне или в прихожей. Большинство котлов настенного вида имеют номинальную мощность до 32 кВт.

Настенный газовый конденсационный котел Evodens AMC (De Dietrich, Франция)

Настенные газовые котлы выпускают с открытой или с закрытой камерой сгорания. Аппараты первого вида оснащают атмосферными горелками, использующими кислород, содержащийся в воздухе помещения. Необходимо решить вопрос вентиляции.

Vitodens 300-W (Viessmann, Германия) — конденсационный котел с установленной диагностической системой SMART

Котлы с закрытой камерой сгорания оснащаются модуляционными горелками с предварительным смешением газа и воздуха.

Конденсационный Condens 9000i (Bosch, Германия) с сенсорным экраном управления (фото слева). Одноконтурный конденсационный котел Clas One (Ariston, Италия) с фронтальной панелью из закаленного стекла (фото справа).

Требуемое соотношение газа и воздуха в топливной смеси автоматически поддерживается с помощью датчика. Датчик контролирует содержание кислорода в продуктах сгорания.

Настенный газовый котел ecoTEC exclusive (Vaillant, Германия. Фото слева). Газовый конденсационный котел Logamax plus GB 162 (Buderus, Германия. Фото справа).

Передача тепла от дымовых газов теплоносителю системы отопления осуществляется в первичном теплообменнике. Эту часть настенного котла изготавливают из нержавеющей стали, меди, силумина (алюминиево-кремниевого сплава) и даже чугуна. Для повышения эффективности работы теплообменник иногда оборудуют турбулизаторами — металлическими пластинами, замедляющими прохождение горячих дымовых газов без потери тяги.

Напольные котлы

Напольные газовые котлы различаются:

• — Типом горелки (атмосферные или надувные)
• — Типом камеры сгорания (открытые или закрытые)
• — Материалом и конструкцией теплообменника
• — Режимом эксплуатации
• — Наличием функции приготовления горячей воды
• — Зависимостью от внешнего источника электропитания

Разделение отопительных котлов на высоко-, низкотемпературные и конденсационные возникло относительно недавно — с появлением генераторов тепла двух последних видов.

Напольный газовый котел ecoCOMPACT (Vaillant, Германия) со встроенным бойлером

Конструкция «низкотемпературников» снижает ограничение по минимальной температуре воды на входе в котел вплоть до 30–40 °С или не предусматривает его. Это позволяет повысить КПД котла до 94–96%. Источник тепла такого вида проще использовать для отопления домов, обладающих хорошей теплоизоляцией и оснащенных низкотемпературными системами. Отсутствие необходимости поддерживать высокую температуру на входе в котел обусловливает сокращение расхода топлива на нагрев теплоносителя и уменьшение тепловых потерь.

Конденсационный котел CGS 2L (Wolf, Германия) с бойлером послойного нагрева

Принцип действия конденсационных котлов подразумевает охлаждение теплообменника до точки росы и конденсацию водяного пара. Этот процесс возвращает то тепло, которое при сжигании топлива затрачивается на испарение влаги, присутствующей в газе. Такие котлы — самые производительные.

Газовый напольный котел Logano G134 (Buderus, Германия) с низкотемпературным режимом работы

Электрические котлы

У электрических отопительных котлов множество достоинств. Они компактны, бесшумны, просты в эксплуатации. У электрических генераторов тепла КПД равен 100% (ведь даже тепловые потери, неизбежные в электрических цепях, идут на обогрев дома). Однако, во-первых, электричество дорого, что приводит к немалым расходам. Их можно уменьшить, если пользоваться льготным ночным тарифом. Во-вторых, лишь маломощные виды котлов подключаются к однофазной сети дома. Агрегатам мощностью более десятка киловатт требуется трехфазная линия питания — с ее организацией возможны проблемы, связанные, в частности, с ограничением потребляемой электроэнергии.

Vitotherm ES2 (Viessmann, Германия) — электрический накопительный котел для ГВС

Котлы бывают тэновые, электродные и индукционные. Первые из них состоят из емкости для воды и нескольких погруженных в нее трубчатых нагревателей мощностью 1,5–2 кВт каждый. Это недорогие и доступные агрегаты.

В электродных котлах теплоноситель нагревается вследствие пропускания через него переменного тока. Котлам данного вида требуются водоподготовка и периодическая замена электродов.

Гидромодули Ecodan с электронагревателями (Mitsubishi Electric, Япония) для отопления и ГВС, комбинируются с тепловыми насосами

Нагревательный элемент индукционного котла представляет собой трубу из диэлектрика, по которой течет теплоноситель. Внутри трубы помещен металлический сердечник, а снаружи вокруг нее намотана катушка, подключенная к электросети. Поле переменного тока, пропущенного через катушку, разогревает сердечник, передающий тепло воде. Котлы этого вида исключительно эффективны и надежны.

Твердотопливные котлы

В нашей стране немалая часть домов, не подключенных к газовым сетям, традиционно отапливается дровами. Твердотопливный котел может играть роль основного, стартового, резервного и дополнительного источника тепла. Он подходит, например, для отопления дачи, куда в холодное время года наведываются нечасто.

Твердотопливный котел LNK (La Nordica, Италия) с цифровым дисплеем

Более распространены котлы с прямым сжиганием древесины, как в печи. Только они отдают тепло не окружающему воздуху, а теплоносителю — воде или антифризу, находящемуся в «водяной рубашке». Закладку дров, растопку котла, очистку зольника производят вручную. Дном камеры сгорания служит колосниковая решетка — сквозь нее в топку поступает воздух, а в обратном направлении ссыпается зола.

Tundra (Drolet, Канада) — дровяной котел повышенной мощности

Процесс горения регулируется изменением количества воздуха, подаваемого в топку. Если в доме энергетически автономная гравитационная (безнасосная) система отопления, логично использовать в котлах механическое регулирование мощности — простое, надежное и недорогое. А если система с принудительной циркуляцией, с насосом, подключенным к электросети, нет смысла отказываться от современной управляющей электроники, которая предоставляет пользователю ряд удобств.

Vitoligno 300 S (Viessmann, Германия) — газогенераторный дровяной котел с погодозависимым цифровым контроллером и дистанционным управлением (фото слева). «PARTNЁR 16» («Костёр», Россия) работает на дровах и угле (фото справа).

В качестве резервного топлива служат древесные отходы, бурый уголь, кокс и брикеты (древесные, торфяные, из растительной биомассы). Сыпучий материал удобнее загружать в котел сверху — он плотнее заполняет объем топливного отсека. Однако чаще встречаются виды твердотопливных котлов, загружаемые через фронтальную дверцу (как в печи).

Buderus Logano G221 — твердотопливный чугунный котел длительного горения (фото слева). «Костёр» — доступная по цене линейка котлов «PARTNЁR-BUDGET» (фото в центре). Buderus Logano GE515 — напольный чугунный котел, работающий на газе или дизельном топливе (фото справа).

Дровяные котлы с фронтальной загрузкой несложно оборудовать атмосферной газовой или жидкотопливной горелкой с автоматикой. Камеры сгорания котла производят из стали и чугуна. Чугунные котлы собирают из отдельных секций, стягивая их шпильками и уплотняя сопрягающиеся поверхности герметиком. Мощность теплогенератора определяется количеством секций теплообменника и размером топки. Стойкость материала к коррозии и массивность изготовленных из него деталей обусловили долгий срок службы чугунных котлов — более 30 лет. У стальных он раза в два меньше.

Средний КПД отечественных чугунных и стальных генераторов тепла, работающих на дровах, составляет 75%, однако есть разновидность твердотопливных котлов, КПД которых достигает 90%. Эти котлы называют также пиролизными. Принцип их действия основан на газификации древесины — ее термическом разложении в условиях, когда кислорода для прямого горения недостаточно. Горючий древесный газ, образующийся в верхней, загружаемой дровами секции котла, проникает через сопло (щелевидное) в расположенную ниже камеру и там сжигается. Продукты сгорания направляются в теплообменник, а оттуда в дымоход. Такое перевернутое (сверху вниз) горение обеспечивается вентилятором-дымососом, подающим также нужное количество воздуха в зоны получения и сжигания древесного газа.

Жидкотопливные котлы

У жидкотопливных котлов относительно небольшие габариты и высокий КПД. Они работают автоматически на протяжении отопительного сезона. Дизтопливо дорого, а для отопления дома площадью 150 м² каждый час требуются 1,5 кг солярки. Котлы этого вида используют в качестве стартового и резервного источника тепла.

Низкотемпературный жидкотопливный котел Vitoladens 300-T (Viessmann, Германия)

Дизтопливо можно сжечь в виде мельчайших капель, смешанных с воздухом. Основные элементы горелки — система розжига, топливный насос, вентилятор и форсунка для распыления горючего. Мощность горения определяется пропускной способностью форсунки. А нужный расход воздуха задается воздушной заслонкой. Среди других обязательных элементов — клапан прекращения подачи топлива. Так устроена одноступенчатая горелка, чаще устанавливаемая на котлах бытовой мощности.

TOB TS (Wolf, Германия), жидкотопливный котел со встроенным бойлером послойного нагрева

В горелке со ступенчатым регулированием мощности изменяют количество подаваемого топлива (через дополнительные форсунки) или давление в топливопроводе (насос оснащен функцией переключения скоростей). Воздушная заслонка в этом случае управляется сервоприводом.

Экономичное и экологически чистое сжигание обеспечивают горелки с модуляцией мощности, то есть с плавным изменением количества вырабатываемого тепла. В горелках такого вида предусмотрены регулировка давления в питающем топливопроводе и соответствующее изменение подачи воздуха — с помощью механических тяг или электронного преобразователя скорости вращения вентилятора.

Vitoladens 300-C (Viessmann) — жидкотопливный котел с коррозионно устойчивым теплообменником (фото слева). Жидкотопливный конденсационный котел с высоким КПД WTC-OB (Weishaupt, Германия, фото справа)

Дизельный котел можно перевести на газ, когда к дому подведут газовую магистраль. Для этого надо заменить дизельную горелку на газовую. При сжигании жидкого топлива образуется больше — по сравнению с другими видами — сернистых соединений. Они образуют конденсат на поверхности стенок котла, особенно при невысоких температурах воды. Поэтому воспринимающие тепло поверхности дизельных котлов стараются делать из чугуна, который подвержен коррозии меньше, чем сталь. Это увеличивает вес агрегата. Жидкотопливные модели выпускают в напольном исполнении.

Для отопления частных домов используют жидкое топливо из углеводородов легких фракций — печное и дизельное. Первое тяжелее по фракционному составу и, соответственно, более вязкое, содержит больше серы и отличается меньшей теплотой сгорания. Возможность его применения зависит от требований производителя горелочного устройства.

Видов дизтоплива три: летнее, зимнее и арктическое. Самое вязкое — летнее, самое тяжелое по фракционному составу. Оно рекомендовано для эксплуатации при положительной температуре окружающего воздуха (при –10 °C застывает). Зимнее дизтопливо можно использовать для отопления дома при морозах до –30 °C (у него температура застывания –45 °C). Эти характеристики накладывают ограничение на места и условия хранения топливных емкостей.

Пеллетные котлы

Твердотопливные котлы работают на угле, дровах, древесных и торфяных брикетах, а также пеллетах. Пеллеты автоматически подаются из бункера по мере необходимости. Котел способен функционировать без участия человека 3–4 недели, пока не закончатся пеллеты в бункере.

Pellematic (OekoFEN, Австрия) — автоматический пеллетный котел с мощностью, адаптирующейся к потребностям конкретного дома

Топливные пеллеты представляют собой гранулы, получаемые прессованием. Сырьем для них выступает не только древесина, но и отходы сельского хозяйства, биомасса с энергетических плантаций и т.д. Древесные пеллеты определенного стандарта гарантируют эффективную работу котлов при минимальном объеме технического обслуживания и количестве вредных выбросов в окружающую среду, не превышающем предельно допустимых значений. Древесные топливные пеллеты подразделяются на классы А1, А2 и В. Гранулы двух первых классов используются для отопления частных домов. Пеллеты третьего класса предназначены для промышленных котельных. Качество гранул зависит от сырья, из которого они произведены. Для пеллет класса A1 допускается применять деловую древесину (бревна) и химически необработанные отходы деревообработки без добавления коры. Пеллеты класса A2 производятся из сырья более широкого спектра — в частности, это целиковые деревья без корневой системы. Поэтому они характеризуются большей зольностью — до 1,5%.

Гибридный котел DuoWin (Windhager, Австрия), работающий на пеллетах и дровах (фото слева). Забор пеллет из приставного бункера (Paradigma, фото справа)

В пеллетных котлах используется три вида горелок: ретортные, факельные и каминные. В первых подача топливных гранул в камеру сгорания осуществляется снизу с помощью шнековой передачи. Пламя направлено вверх. В горелках факельного вида пеллеты подаются по горизонтальному шнеку или вакуумной трубке, а огонь направлен вбок. Необходимое для факела давление воздуха создается вентилятором. В горелках каминного вида горение происходит в чашеобразной емкости. Пеллеты поступают сверху, а воздух — снизу.

Пеллетный котел Peleo Optima (Paradigma, Германия) с инновационной системой сжигания топлива, экономящей до 15% затрат на отопление, снижающей уровень выбросов и обеспечивающей высокий КПД (фото слева). Котел Pellematic (OekoFEN) с пеллетным бункером, пеллеты поступают в камеру сгорания по шнековому транспортеру вакуумным методом. Котел можно интегрировать в систему отопления дома (фото справа)

В передовых «пеллетниках» реализуется также пиролизное сжигание топлива. Древесина попавших на колосники гранул термически разлагается с образованием горючих газов, которые затем дожигаются в камере сгорания. И только потом продукты сгорания попадают в теплообменник. Это позволяет получить КПД 95% (КПД пеллетных генераторов без пиролиза не превышает 92%).

Пеллеты в котел подаются разными способами. Установки со стационарными встроенными ретортными горелками комплектуются бункерами объемом 300–500 л. Бункер соединен с котлом шнековым транспортером.

При использовании навесной горелки применяется приставной бункер — забор пеллет из него осуществляется питателем в виде трубы со шнеком внутри. Один конец трубы погружается в бункер. Гранулы поднимаются к верхней точке и сбрасываются по гибкому шлангу к горелке. Привод питателя расположен сверху трубы и управляется автоматикой. Модули располагают произвольно.

Применяются также вакуумные системы: подача гранул по гибкой трубе под действием разряжения, которое создается вентилятором. Некоторые модели оснащают встроенным промежуточным бункером (его емкость зависит от мощности котла) с интегрированным вакуумным насосом.

Подписывайтесь на наш канал

Рейтинг твердотопливных котлов по цене и виду топлива

Твердотопливные котлы не теряют своей популярности. Они выступают неплохой альтернативой своим аналогам, функционирующим на газу, дизельном топливе, электричестве. Особенно большим спросом такие отопительные приборы пользуются в местах, где отсутствует газификация и наблюдаются частые неполадки в работе линий электропередач.

• Рейтинг твердотопливных котлов отопления для частного дома по виду топлива
• org/ListItem»> Stropuva S 40
• Zota Pellet 25
• Buderus Logano G221-20
• Protherm Бобер 50 DLO
• Теплодар Куппер ОК30
• Рейтинг лучших твердотопливных котлов длительного горения по цене
• Бюджетный класс
• Стандартный класс
• Премиум-класс

В статье мы представим рейтинг твердотопливных котлов по ряду критериев, исходя из чего будет намного проще подобрать самый лучший твердотопливный котел для каждого конкретного случая.

Котел на твердом топливе

Рейтинг твердотопливных котлов отопления для частного дома по виду топлива

Твердотопливные котлы — очень универсальные. Для моделей, рассчитанных на работу на дровах и углях, в качестве топлива могут выступать пеллеты или брикеты. Исходя из технических параметров приборов и отзывов профессионалов, можно составить рейтинг лучших моделей.

Stropuva S 40

Котел длительного горения, который функционирует на дровах, угле, древесных брикетах. В данном рейтинге стоит на лидирующей позиции Отопительные агрегаты, выпускаемые литовско-российской компанией STROPUVA характеризуются высокой производительностью, КПД достигает 90 % и выше.

Твердотопливный котел Stropuva S40

Больше информации о котлах Стропува здесь

Топка имеет достаточно большой объем, способна вместить до 50 кг топлива. Исходя из выбранного режима функционирования прибора, на одной загрузке он может успешно проработать от 31 до 130 часов.

Наибольший размер помещения, который способен обогреть котел, равняется 400 м². Также агрегат может функционировать на пеллетах или коксе.

Такой котел — одноконтурный, поэтому применяется он исключительно для отопительной системы. Мощность прибора равна 40 кВт, температура жидкости — 85°С, рабочее давление — 2 бар.

Zota Pellet 25

Данный отопительный агрегат применяется для функционирования на древесных пеллетах и занял вторую позицию в рейтинге.

Изделия отечественного производителя снабжены жидкокристаллическим дисплеем, на котором показываются все нужные сведения: текущее состояние, настройка режима работы, недочеты и т.д.

Система автоматики может осуществлять контроль и управление как самим оборудованием, так и вспомогательными устройствами. Например, может управлять 5 циркуляционными насосами отопительной системы и теплого пола.

Для чего нужны циркуляционные насосы в системе отопления и их виды описано в этой статье

Пеллетный котел ZOTA Pellet — 25 А

Агрегат, функционирующий на пеллетах, отличается самым высоким КПД, который достигает 90 %. Его мощность равна 25 кВт, поэтому он может эффективно обогреть помещение до 250 м². На одной загрузке топлива агрегат способен успешно проработать на протяжении 50 часов.

В комплектацию агрегатов, функционирующих на брикетах и древесных пеллетах, входит система автоматической загрузки топлива. Благодаря этой функции значительно возрастает длительность горения и автономная работа оборудования.

Узнать, как работает автоподача топлива в пеллетных котлах, можно в этой записи

Buderus Logano G221-20

Твердотопливный котел Buderus Logano G221

На третьей позиции находится агрегат немецкого производства, который отличается высокой надежностью и стабильностью работы. В конструкции модели не предусмотрена автоматическая загрузка топлива, и важно, чтобы длина поленьев не была больше 68 сантиметров.

Производительность котла — высокая, КПД — 90 % прямое тому подтверждение. Показатели мощности варьируются в промежутке от 10 до 20 кВт.

Теплообменник у агрегата изготовлен из чугуна, характеризуется высоким коэффициентом теплоотдачи, теплоноситель очень быстро достигает нужного температурного режима. Данный отопительный прибор может функционировать на дровах, угле, коксе.

Подробнее о твердотопливных котлах Будерус тут

Protherm Бобер 50 DLO

Этот чугунный котлоагрегат выпускается словацким производителем. Его технические характеристики достаточно высокие, КПД — 90 %, мощность находится в промежутке от 35 до 40 кВт, все зависит от вида топлива, которое используется.

Отопительный котел Protherm Бобер 50 DLO

Температура теплоносителя равна 90°С, рабочее давление — 2 бар, прибор способен эффективно снабжать теплом помещение площадью до 260 м².

Низкий уровень потерь тепла достигается благодаря использованию неорганической ваты в качестве теплоизоляционного материала, который укладывается между топочной камерой и корпусом прибора.

Обзор твердотопливных котлов Протерм Бобер по ссылке https://teplofan.ru/kotly/tverdotoplivnye/tvyordotoplivnye-kotly-protherm-protherm-bober

Теплодар Куппер ОК30

Изделия описываемого отечественного производителя пользуются широким спросом, в этом рейтинге котел Куппер занял 5 место. По сравнению с другими приборами, у него КПД недостаточно высокий — 84 %.

Теплодар Куппер ОК 30 — мощностью 30 кВт

Благодаря высокой мощности, равной 39 кВт, он может осуществить нагрев жидкости до рабочей температуры в максимально короткие сроки — 20 минут. Данный агрегат эффективно справится с обогревом дома, площадь которого достигает 300 м². Котел функционирует на дровах, пеллетах, угле, а при необходимости и на газу и электричестве.

Котел, который снабжен чугунным теплообменником, характеризуется высокой степенью теплоотдачи и длительным сроком службы, что в разы увеличивает его эффективность и надежность.

Характеристики котлов Куппер здесь

Рейтинг лучших твердотопливных котлов длительного горения по цене

Цена отопительных приборов отыгрывает важную роль в процессе выбора нужной модели твердотопливного котла длительного горения.

Бюджетный класс

Если отопительный агрегат стоит недорого — это не значит, что он обладает низкими техническими и эксплуатационными характеристиками. В этом классе представлены модели, которые хорошо справятся с отоплением дач и небольших по размеру частных домов:

1. На первом месте отопительный котел Сибирь-Gefest КВО 20 ТЭ. Такой агрегат обладает достаточно высокой производительностью, его КПД равен 85 %. Мощность составляет 20 кВт. Благодаря таким параметрам, прибор справится с обогревом площади до 200 м². Благодаря электрическому ТЭНу 4 кВт, в случае неполадок с поставкой твердого топлива, агрегат может функционировать от электроэнергии. Достоинства: приемлемая цена, небольшая масса, высокая надежность, стабильная работа без сбоев. В качестве минусов можно отметить недостаточно качественную изоляцию.
2. На втором месте оборудование модели Мозырь КСТ 12,5, выпускаемое белорусским производителем «Мозырьсельмаш». Приборы отличаются достаточно высоким КПД — 80-90 %, все зависит от применяемого топлива. Мощность отопительного агрегата равна 12,5 кВт, рабочее давление — 0,1 МПа, максимальный температурный режим воды — 95°С.
3. На третьем месте отопительный котел российского производства ЭВАН WARMOS TT-25K. Прибор не отличается высокой производительностью, КПД — всего 75 %, но он имеет ряд плюсов. Во-первых, высокая мощность, равная 25 кВт представляет возможность устанавливать такое оборудование в домах, площадь которых достигает 180 м². Температура теплоносителя равна 95°С. В комплектацию оборудования входит электрический ТЭН в 2 кВт, что является своего рода компенсацией низкого КПД.

Стандартный класс

Лидирующие позиции в этой группе занимает котел Lamborghini WBL 7. Он отличается высокой производительностью, КПД равен 90 %. Конструкция прибора характеризуется высокой звукоизоляцией. Мощность агрегата — 30 кВт, он способен эффективно обогреть дом площадью до 270 м². На полной загрузке топливо агрегат может автономно функционировать на протяжении 12 часов. Максимальная температура воды — 90°С.

Котел твердотопливный Lamborghini WBL 7

На второй позиции отопительный агрегат Viadrus Hercules U22D-4, выпускаемый чешской компанией. Благодаря КПД в 80 % и мощности в 20 кВт, прибор способен эффективно снабжать теплом дом площадью до 200 м². Характеризуется высокими теплоизоляционными и звукоизоляционными свойствами. Расход топлива равен 6,8 кг/час. В качестве недостатка можно отметить тот факт, что агрегат работает только на дровах.

О чешских котлах Виадрус можно прочитать в этой статье

На третьем месте Alpine Air Solidplus 4. Он отличается простотой эксплуатации и обслуживания, мощность агрегата равна 26 кВт, высокой производительностью похвастаться он не может, КПД — всего 70%. Минимальная температура нагрева воды — 30°С, максимальная — 90°С, рабочее давление равно 3 Бар. Прибор может функционировать на дровах и угле.

Премиум-класс

В этой группе на первом месте находится отопительный котел Biomaster BM-15. В его комплектацию входит система автоочистки зольника, объем топки составляет 200-400 литров. Производительность — высокая, КПД достигает до 95%, мощность — 16 кВт.

Пеллетный котел Biomaster BM

Благодаря высоким техническим и эксплуатационным характеристикам данный агрегат можно устанавливать в многоэтажных домах или отелях, помещениях промышленного типа и т. д.
На втором месте Viessmann Vitoligno. Мощность этого отопительного котла равна 30 кВт, КПД — 90%, благодаря этим параметрам он успешно справится с обогревом дома площадью до 400 м². На одной загрузке прибор может проработать на протяжении 40 часов. Благодаря системе автоматики он стабилен и надежен в процессе функционирования.

Третью позицию занимает котел Candle S. Его характерной чертой является то, что горит исключительно верхняя часть топлива. На одной загрузке топлива он может проработать на протяжении 36 часов. КПД составляет 85-90 %, мощность прибора находится в промежутке от 5 до 35 кВт, все зависит от конкретной модели. Рабочее давление составляет 180 кПа, температура теплоносителя — 90 °C, расход топлива равен 0,29 кг/час.

Пользователи постоянно задаются вопросом: какой твердотопливный котел лучше? Однозначного ответа на этот вопрос нет, т.к. каждый подбирает отопительный прибор, исходя из своих требований и бюджета, которым он располагает. В любом случае, в настоящее время на рынке много достойных моделей, которые заслуживают внимания.

Подробный обзор твердотопливных котлов FOCUS » Топка

В сентябре 2020 года впервые производителем продемонстрированы специалистам и покупателям твердотопливные котлы FOCUS, адаптированные под установку пеллетной горелки. Ранее производственная компания уже имела опыт производства отопительного оборудования и предлагала пеллетные горелки FOCUS мощностью от 17 до 900 кВт. Оборудование может быть установлено на существующие напольные котлы бытового, полупромышленного и промышленного типа без внесения конструктивных изменений. Предлагаем вам обзор твердотопливных котлов FOCUS, который поможет раскрыть особенности нового отопительного оборудования.

Твердотопливный котел FOCUS 65

Установка пеллетной горелки, как известно, производится в дверце котла. При покупке производитель адаптирует его под габаритные размеры горелки. Новые твердотопливные котлы FOCUS и в комплекте с оборудованием (горелка плюс бункер подачи пеллет) пеллетные котлы предназначены для работы на высокозольных агропеллетах. Как известно, зарубежные котлы предусматривают использование только сертифицированных топливных пеллет, которые менее доступны на украинском рынке.

Твердотопливный котел с пеллетной горелкой для украинских зольных пеллет

Компания-производитель ФОКУС пересмотрела архитектуру твердотопливного котла и создала принципиально новое решение. В первую очередь он подходит для работы с высокозольными агропеллетами, а можно использовать любые доступные пеллеты из отходов подсолнечника, соломы, мебельной стружки, рисового жмыха и кукурузной муки. Котел представляет собой трехкамерный отопительный агрегат с максимальным размером зольника и специальным гибридным теплообменником.

Первоначальный контур пластинчатого теплообменника улавливает твердые частицы золы. Жаротрубный теплообменник максимально доступен для быстрой очистки, но также снижается золообразование за счет поддержки полного процесса горения.

Старт на украинских зольных пеллетах

Известно, что покупатели, ранее приобретавшие пеллетные котлы иностранного производства, сталкивались с необходимостью приобретения сертифицированных пеллет. Топливные пеллеты должны соответствовать EN Plus A-1 и EN Plus A-2 с соблюдением пределов зольности 0,5-0,7% (теплоотдача сертифицированных пеллет 18-23 МДж/кг). Поэтому обзор твердотопливных котлов FOCUS призван, в первую очередь, показать возможности работы оборудования на доступных пеллетах.

В то же время возникла потребность в котельном оборудовании, предусматривающем использование не только пеллетного топлива из древесины, но и широкодоступной лузги подсолнечника с зольностью 3-5% (21 МДж/кг) и др. менее дорогие пеллеты. Их производят из лигнина, торфа, макулатуры, сельскохозяйственных отходов, зольность которых может быть в пределах 3-15%. Более того, многие хозяйства закупают оборудование для самопеллетирования пеллет, получая пеллеты без сертификата, но подходящие для обеспечения собственной котельной.

Еще один пеллетный котел на пеллетах из лузги подсолнечника: Robotop Eco 300 кВт с насадкой «Агро». Другие котлы, предназначенные для сжигания пеллет, использовать нельзя.

Оборудование для всех видов пеллет за рубежом производится отдельными компаниями. Это связано с отсутствием спроса в странах ЕС, где соблюдение стандартов является обязательным для потребителей.

Пеллетный гранулятор

Экокотел на зольных пеллетах

Низкая зольность пеллет позволяет сжигать топливо с высокой теплоотдачей, но незначительными выбросами оксида углерода и СО2 в атмосферу. Но производитель решил эти проблемы технологически, путем полного сжигания продуктов сгорания. Для этих целей применяют технологию объемного сжигания в факельных горелках и пиролизного дожигания газов, что также снижает объем золы, оседающей на стенках котельного оборудования.

Пеллетный котел FOCUS 65. Этот экокотел FOCUS специально разработан производителем для всех видов пеллет и предназначен для минимизации зольного остатка. FOCUS 65 имеет полный процесс сгорания и низкий уровень выбросов.



Пеллетные котлы FOCUS после установки котельной

По сути, твердотопливные котлы FOCUS с адаптированной дверцей под пеллетную горелку – это новый тип экологически чистого пеллетного оборудования, обеспечивающий низкий уровень выбросов угарного газа. Это реализуется с помощью специфических термодинамических процессов и условий горения в камере котла, поддерживаемых микроконтроллером ecoMAX860P1-UA TOUCH.

Микроконтроллер котла с сенсорным экраном во время работы

Микроконтроллер также обеспечивает управление внешним оборудованием котельной и экономичный обогрев с оптимальным расходом топлива в осенне-весенний и зимний периоды. Фактически речь идет о развертывании пеллетной котельной, обеспечивающей не только работу котла с пеллетной горелкой, но и работу всей системы отопления с климат-контролем .

Оборудование котельной на пеллетах

На сегодняшний день компания производит все необходимое оборудование, которое позволит покупателю развернуть пеллетную котельную для теплоснабжения частного дома, офиса, производства или торговой точки:

• твердотопливные котлы FOCUS для пеллетных горелок с мощность 25-500 кВт;
• Пеллетные горелки FOCUS 17-900 кВт подходят для установки в другие котлы без конструктивных изменений;
• Бункеры для пеллет разного объема с автоматической подачей (пневматической и винтовой).

При профессионально выполненной обвязке, правильных функциональных настройках ecoMAX860P1-UA TOUCH можно получить полностью автоматическую котельную с минимальными выбросами СО2 и работающую на всех видах пеллетного топлива, а также на брикетах, дровах, угле, при наличии потребность в резервном отоплении.

Для перехода на обычное твердое топливо достаточно выключить пеллетную горелку, открыть дверцу и использовать дверцу в дальнейшей работе для нормальной загрузки котла. Направление открывания двери можно изменить с помощью комплекта ключей.

Как работают новые украинские экокотлы FOCUS на пеллетах

Любое горение – это сжигание пиролизного газа, выделяющегося при нагреве углеродного топлива. В конструкции котлов FOCUS предусмотрена установка пеллетной горелки. Нагревательное оборудование может работать с пеллетами с автоматизацией подачи пеллет из бункера для сбора пеллет, также доступного на рынке. Производитель разработал котлы FOCUS как устройства с полным процессом сжигания топлива, продуктом которого является объемный горячий воздух.

Котел FOCUS с установленной пеллетной горелкой

Теплообменный контур

Для аккумулирования тепла от большого объема горячего воздуха специалисты FOCUS разработали специальный усовершенствованный конвективный теплообменник, который успешно отводит тепло при различных режимах работы. Их два: на пеллетах при подключении к пеллетной горелке FOCUS и на твердом топливе – дровах, угле и брикетах.

Твердотопливный котел FOCUS имеет комбинированный теплообменник. Он сочетает в себе характеристики пластинчатого теплообменника, в том числе используемого в качестве структурного зольного фильтра. Основная конвекция обеспечивается горизонтальным жаротрубным теплообменником в верхней части камеры котла, который является наиболее эффективным и применяется в пеллетных котлах и горелках.

Теплостойкий контур теплообменника котла без турбулизаторов в процессе производства

Бессварные детали

Подача воздуха в камеру сгорания регулируется вентилятором. Предполагается, что наблюдаемое при работе факельных горелок движение газа достаточно интенсивно для теплообмена.

Золоудаление

По желанию покупателя и при условии эксплуатации котла на пеллетах с сертификатом производитель устанавливает турбулизаторы. Обычная конфигурация их не включает. При использовании зольных пеллет они быстро выдуваются золой и мешают работе котла.

Твердотопливные котлы FOCUS относятся к оборудованию с ручным золоудалением. Рекомендуется проводить ее с интервалом в 7-30 дней с помощью обычной металлической щетки. Жаротрубный теплообменник легко доступен через отдельную верхнюю дверцу. При этом конструкция и термодинамические условия котла были выполнены производителем таким образом, чтобы обеспечить минимальный выброс золы.

Пеллетные горелки FOCUS в зависимости от модели могут иметь ручную, полуавтоматическую и автоматическую очистку. В котле FOCUS предусмотрена установка емкости для золоуловителя.

Дожигание пиролизных газов

Для полноценного дожигания пиролизных газов, выделяющихся при нагреве древесины и брикетов, используется классический подход:

• воздух, подаваемый в топку котла, делится на два вида:
  • первичный, поставляется под решетку для тления топлива;
  • вторичный, на который подается топливо. Для дожигания пиролизных газов и минимизации эффекта недожога, проявляющегося задымлением;
• автоматика котла и пеллетной горелки управляется отдельно. Это позволяет учитывать широкий диапазон режимов работы оборудования и допустимых настроек.

Этот подход особенно применим, когда проблемный дизельный уголь используется для отопления. При необходимости и наличии потребности у заказчика производственная компания ФОКУС может разработать проекты индивидуальных котельных. Они будут включать в себя автоматическую подачу другого твердого топлива в камеру сгорания. Это осуществимо на основе имеющегося оборудования.

В связи с отсутствием в Украине специальных марок котельной стали для сборки используется углеродистая сталь марки 092ГС. Эта особенность учтена конструкцией и термодинамическими характеристиками, обеспечивающими сбалансированную тепловую нагрузку. Для себя стоит, чтобы определиться, сравнить обзор твердотопливных котлов FOCUS с описанием продукции аналогичных производителей.



Демонстрация толщины футеровки котла

Особенности:

• Барабан котла производитель изготавливает из листовой стали 4 мм . Внутренняя обшивка — от 6 мм , конструкция усилена (сталь 09Г2С). Боковые стенки при необходимости зашиваются защитными пластинами из нержавеющей стали;
• с учетом особенностей марки стали 092ГС и эксплуатационных характеристик для продления срока службы котла применяются неразъемные детали из листовой стали . С последующей сборкой с помощью винтовых соединений. В минимальное использование сварных деталей ;
Сборка
• с максимальным количеством цельных и гнутых элементов дополнена использованием переходников Victaulic. Применяются для бессварного соединения труб при компоновке многофункциональных котельных мощностью до 2,2 МВт;
• для работы в классическом режиме котлы FOCUS имеют увеличенную загрузочную камеру. Эта особенность подразумевает повышенные тепловые нагрузки на двери. Во избежание этого двери топочной камеры, зольника и теплообменника теплоизолируют. Они не нагреваются во время работы. Двери снаружи обработаны термостойкой порошковой краской.

Тепловые нагрузки котла всегда находятся в безопасном диапазоне. Однако эксплуатация подразумевает соблюдение правил пожарной безопасности. Это предполагает использование групп безопасности, датчиков дыма в обвязке котлового контура. Также производитель устанавливает дешламаторы и другое специализированное оборудование.



Твердотопливный котел с пеллетной горелкой FOCUS с муфтами Victaulic



Пример бессварных викталитовых соединений



Эти особенности позволяют отнести твердотопливные котлы FOCUS к котельному оборудованию премиум-класса. Прежде всего, это отвечает экологическим требованиям при работе с зольным топливом. Производитель реализует оборудование в Украине и странах Таможенного союза. Из-за ограничений на использование высокозольных гранул в ЕС. Предлагается украинским покупателям по доступной стоимости.

На что обратить внимание при покупке пеллетного котла

Покупатели, выбирающие пеллетные котлы FOCUS, страхуют себя от перегрева отопительного оборудования. Также они обезопасят себя от неправильного подбора горелки и несоответствия конструкции существующего котла. При покупке пеллетной горелки и переходе на пеллеты с минимальными затратами необходимо учитывать:

• насколько эффективна конвекция теплообменника;
• достаточно ли места для пепла;
• есть ли в топке место для открывания пеллетной горелки.

Если это не учитывать, то пользователь будет наблюдать эффект перегрева (на фото). Этот эффект появится при малейшем засорении теплообменника.

Признаки перегрева оборудования

Выбрать пеллетное оборудование

Купить твердотопливный котел FOCUS

Купить пеллетную горелку FOCUS

Получить консультацию по индивидуальному дизайну

Котлы твердотопливные с водяным контуром для дома: отзывы

Котлы твердотопливные с водяным контуром — это, по сути, модифицированное стандартное котельное оборудование, просто в дополнительной конструкции предусмотрен водяной контур.

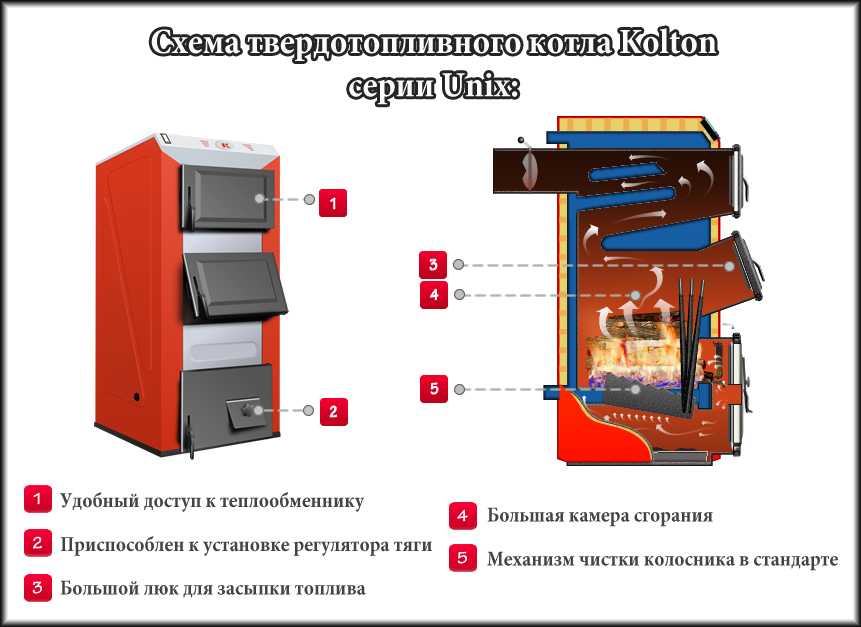

Особенности конструкции

Данное оборудование состоит из следующих основных элементов:

• Водяной контур.
• Зольная камера.
• Огненный бар.
• Печь.

Если одноконтурные модели можно использовать только для отопления помещений, то двухконтурные можно использовать как для отопления, так и для горячего водоснабжения.

Перед приобретением двухконтурного котла рекомендуется определиться с мощностью, которая пойдет на обогрев помещения (для 10м ^{2 она} должна быть около 1кВт) и на нагрев горячей воды.

Вы можете загружать топливо автоматически или вручную. В первом случае твердотопливные котлы с водяным контуром снабжены резервуаром, в котором топливо закладывается каждые 3-7 дней. Однако эти модели, по сравнению с котельным оборудованием с ручным переключением топлива, значительно дороже и поэтому менее распространены.

В качестве топлива может использоваться уголь крупностью до 25 мм, прошедший специальную подготовку. Некоторые твердотопливные котлы с водяным контуром оснащены встроенными электросенсорами, которые срабатывают в случае отключения топлива. В результате обеспечивается непрерывная работа котла.

Классификация

По материалу модели твердотопливные котлы с водяным контуром для дома делятся на изделия из чугуна и стали. Для чугунного оборудования характерна большая теплоемкость – оно дольше нагревается, но зато дольше сохраняет тепло. Однако у таких котлов есть существенный недостаток – чувствительность к перепаду температур. Если этих циклов много и они имеют большой размах – в корпусе теплообменника появляются трещины, вплоть до выхода из строя и разрушения.

Стальные твердотопливные котлы с водяным контуром этого недостатка лишены, но они более подвержены коррозионным процессам от неизбежного воздействия конденсата.

Наиболее прогрессивной современной разработкой в ​​области теплотехники является твердотопливный агрегат длительного горения. Эта техника в большинстве случаев имеет верхний люк для загрузки топлива. Это нестандартное конструкторское и технологическое решение позволяет добиться максимального эффекта. Топливо горит дольше и выделяет больше тепла. Также существуют твердотопливные котлы с водяным контуром для дома, использующие эффект пиролиза, представляющий собой эффект дожигания древесного газа, который выделяется при сгорании древесины. Эффективность такой системы выше.

Принцип действия

Твердотопливный котел с водяным контуром (рассмотренный ниже) может работать на следующих видах топлива:

• Гранулы древесных отходов.
• Брикеты торфяные.
• Уголь.
• Дрова.

По этой причине их принцип действия мало чем отличается от классических твердотопливных агрегатов. Особенность только в хорошо спроектированной камере сгорания, оснащенной толстостенным котлом. Это повышает надежность данной конструкции и способствует длительному поддержанию температуры теплоносителя в контуре после гашения котла.

Регулирование интенсивности сгорания топлива осуществляется заслонками воздуховодов. Полное сгорание топлива и его быстрый нагрев происходит за счет особой формы топки. Данное оборудование способно работать на двух видах циркуляции воды в системе отопления:

1. Самотечная (естественная), при условии правильного уклона трубопроводов.
2. Принудительно с помощью циркуляционного насоса.

Котел твердотопливный с водяным контуром своими руками

Самое главное отличие фабричной продукции от самодельной – способ сжигания. В классическом варианте такого котла имеется только одна камера сгорания, в которой смешивается топливо.

Пиролизное оборудование оснащено двумя камерами, поэтому имеет более высокую тепловую мощность.

Материалы и инструменты

Для сборки самодельного твердотопливного котла с водяным контуром потребуются следующие инструменты и материалы:

• Шамотный кирпич.
• Лист стальной.
• Различные болты и гайки.
• Центробежный вентилятор.
• Трубопроводы профильные.
• Стержень размером 20 мм.
• Стальные трубопроводы.

Монтажные наконечники

Самодельные узлы могут быть выполнены в различных вариантах. Для этого необходимо иметь следующие знания:

1. Необходимо уметь рассчитать наиболее оптимальный и эффективный вариант подачи воды.
2. Грамотно выполнить расчет рабочих параметров теплообменника.
3. Правильно и точно определить место для камеры сгорания.

Можно найти много информации, в том числе и от мастеров, которые уже установили это оборудование у себя дома.

Любой найденный вами способ организации системы отопления можно изменить и усовершенствовать под собственные нужды. Самое главное в этом деле – грамотный расчет и правильная установка котла.

Отзывы

В настоящее время изделия, работающие на твердом топливе, используются повсеместно, и в ближайшие годы реальной альтернативы им нет. Отзывы об этом оборудовании позволяют понять причину их незаменимости в условиях продолжительного зимнего отопительного сезона в России.
