Помещение для котельной в частном доме требования: Требования к котельной в частном доме 2023 – правила, нормы и расчет

Требования к помещениям котельных в частном доме

ВВЕДЕНО В ДЕЙСТВИЕ приказом Министерства архитектуры и строительства Республики Беларусь от 18 июля 2012 г. № 229 Дата введения 2012-12-01. Раздел 20 дополнить терминологической статьей:

Мини-котельная: Котельная, предназначенная для теплоснабжения зданий или сооружений, с размещаемым в ней котельным оборудованием (котлоагрегатами) на любом виде топлива в количестве не более двух единиц тепловой мощностью до 100 кВт каждая, вспомогательным оборудованием, системами управления и защиты, представляющая собой встроенное помещение, пристроенное или отдельно стоящее здание.

Примечание — В мини-котельных допускается предусматривать установку до четырех единиц котлового оборудования суммарной мощностью до 200 кВт».

Строительные нормы и правила дополнить разделом — 21:

21 Мини-котельные

21.1 Для жилых зданий, производственных, в том числе промышленных, сельскохозяйственных и складских, а также общественных, административных и бытовых зданий (далее — производственные, общественные, административные и бытовые здания) высотой до 30,0 м любой степени огнестойкости допускается проектирование пристроенных и встроенных мини-котельных.

Для зданий детских дошкольных учреждений и общеобразовательных школ, лечебных корпусов стационаров больниц и поликлиник, лечебных и спальных корпусов санаториев и учреждений отдыха, зданий с массовым пребыванием людей, домов престарелых и инвалидов допускается проектирование только пристроенных мини-котельных на любом виде топлива.

21.2 Не допускается устройство мини-котельных, за исключением случаев, предусмотренных ТКП 367-2011 «Проектирование объектов магистральных газопроводов. Противопожарные требования»:
— в промышленных, сельскохозяйственных и складских зданиях категорий А, Б и В по взрывопожарной и пожарной опасности;
— смежно, над и под лестничными клетками, помещениями с массовым пребыванием людей, жилыми помещениями и помещениями категорий А, Б, В1 и В2 по взрывопожарной и пожарной опасности.

21.3 В одноквартирных и блокированных жилых домах допускается установка отопительного оборудования в мини-котельных, расположенных над или под жилыми комнатами.

21.4 Не допускается размещение встроенных мини-котельных, работающих на жидком (с температурой вспышки паров 61 °С и ниже) или газообразном топливе, в подвальном этаже, за исключением специально оговоренных случаев.

21.5 Не допускается размещение пристроенных мини-котельных со стороны главного фасада здания (кроме производственных зданий). Расстояние от выступающей (образующей внутренний угол) стены мини-котельных, использующих в качестве топлива газ или жидкое топливо, до ближайшего проема (окна, люка, двери, воздухозабора и т. п.) должно быть не менее 4 м по горизонтали, а расстояние от покрытия котельной до ближайшего выше расположенного проема не менее 8 м по вертикали. Для мини-котельных, работающих на твердом топливе, допускается уменьшать указанные расстояния до 2 м по горизонтали и 4 м по вертикали соответственно.

При расстоянии от стены мини-котельных менее указанных, проемы должны заполняться противо- пожарными дверями (окнами, люками и т. п.) в соответствии с требованиями ТКП 45-2.02-92-2007 «Ограничение распространения пожара в зданиях и сооружениях. Объемно-планировочные и конструктивные решения. Строительные нормы проектирования» (5.1.18).

21.6 Теплоснабжение помещений, встроенных в здания различного функционального назначения, может осуществляться от самостоятельных мини-котельных, обслуживающих только эти помещения и размещаемых в соответствии с классами функциональной пожарной опасности встроенных помещений.

Допускается совмещать системы отопления жилых домов с системами отопления встроенных помещений, размещаемых на верхнем этаже.

21.7 Для мини-котельных допускается применение котлов с давлением пара не более 0,07 МПа и температурой воды не выше 388 К (115°С).

21.8 При установке котлоагрегатов, работающих на твердом и жидком топливе, следует руководствоваться требованиями СНБ 4.02.01-03 «Отопление, вентиляция и кондиционирование воздуха» (раздел 6), НПБ 16-2000 «Аппараты теплогенерирующие, работающие на различных видах топлива» и настоящих норм.

Установку отопительного газового оборудования в мини-котельных следует осуществлять в соответствии с требованиями ТКП 45-4.03-267-2012 «Газораспределение и газопотребление. Строительные нормы проектирования» и настоящего раздела.

21.9 При наличии постоянного обслуживающего персонала в количестве не более 5 человек списочного состава бытовые помещения в мини-котельных допускается не предусматривать.

21.10 Подача жидкого топлива в мини-котельные должна осуществляться из расходных емкостей, расположенных вне здания (помещения) мини-котельной, в соответствии с ТКП 45-2.02-242-2011 «Ограничение распространения пожара. Противопожарная защита населенных пунктов и территорий предприятий. Строительные нормы проектирования», газообразного — по газопроводам от ГРП или ГРУ.

Для пристроенных и встроенных мини-котельных в помещении мини-котельной допускается устанавливать расходные баки для жидкого топлива вместимостью не более 0,8 м3 , в том числе расходные баки, предусмотренные изготовителем в комплекте поставки котлоагрегата.

Запрещается установка расходных баков над котлами, экономайзерами и напротив обслуживаемого фронта котлов.

Прокладка газо- и топливопроводов для подачи топлива к котлоагрегатам в мини-котельных, расположенных в подвальном или цокольном этаже, допускается только в объеме помещения мини-котельной.

В помещениях мини-котельных допускается хранение твердого топлива в объеме сменной (8 ч) потребности.

Склады для хранения основного запаса топлива следует размещать в отдельных помещениях, пристроенных или отдельно стоящих зданиях в соответствии с ТКП 45-2.02-242.

Объемно-планировочные и конструктивные решения

21.11 Объем помещения мини-котельных следует принимать с учетом суммарной тепловой мощности отопительного оборудования, проточных или емкостных газовых водонагревателей в соответствии с таблицей 21.1.

Таблица 21.1

Суммарная тепловая мощность оборудования, кВт	Объем помещения, м3 , не менее
До 30 включительно от 30 до 60 от 60 до 200	7,5 13,5 15,0
Примечание — Для отдельно стоящих ГРП с мощностью отопительного газового оборудования до 15 кВт объем помещения мини-котельной не нормируется

Объем помещения мини-котельных, работающих на жидком или газообразном топливе, при мощности отопительного оборудования до 30 кВт, при размещении отопительного газового оборудования с закрытой (герметичной) камерой сгорания, а также мини-котельных, работающих на твердом топливе, не нормируется.

Ширину проходов в свету со стороны фронта оборудования следует принимать в соответствии с требованиями изготовителя котлов, но не менее 1 м до фронта котла и не менее 0,7 м — до горелочного устройства.

Высота помещения мини-котельных должна быть не менее 2 м, при размещении мини-котельных в подвальных или цокольных этажах — не менее 1,9 м.

21.12 Помещение мини-котельной с котлами, работающими на жидком (с температурой вспышки паров 61° С и ниже) или газообразном топливе, должно иметь окно площадью не менее 0,25 м2 , выходящее наружу.

В мини-котельных с отопительным газовым оборудованием с закрытой (герметичной) камерой сгорания указанное окно допускается не предусматривать.

21.13 При устройстве дымоходов в мини-котельных следует руководствоваться требованиями ТКП 45-4.03-267 (приложение Д), СНБ 4.02.01 (раздел 6) и ТКП 45-4.02-205-2010 «Индивидуальное квартирное теплоснабжение. Правила проектирования».

Мини-котельные в жилых зданиях

21.

14 В жилых зданиях допускается устройство одной пристроенной или встроенной мини-котельной на любом виде топлива, размещаемой на первом или в цокольном этаже.

При газоснабжении природным газом в помещении мини-котельной допускается установка не более двух котлоагрегатов на любом из этажей, в том числе в подвальном или цокольном этажах одноквартирных и блокированных жилых домов.

21.15 Для подачи воздуха на горение, а также для возмещения воздуха, удаляемого через вытяжной вентиляционный канал, необходимо обеспечить приток требуемого объема воздуха как за счет поступления наружного воздуха, так и за счет перетекания воздуха из нежилых помещений данной квартиры.

В мини-котельных в нижней части двери или стены, выходящей в смежное помещение, следует предусматривать отверстия с решеткой или зазор между дверью и полом живым сечением не менее 0,02 м2 .

Выходы из мини-котельных следует предусматривать в нежилые помещения, общий коридор или непосредственно наружу.

21.16 Для одноквартирных и блокированных жилых домов требования к мини-котельным, в том числе расположенным в хозпостройках или блоке помещений иного назначения, связанных с индивидуальной предпринимательской деятельностью владельца, устанавливаются как для одноквартирного жилого дома.

21.17 В жилых домах, в том числе одноквартирных и блокированных, помещения мини-котельных необходимо выделять противопожарными преградами в соответствии с таблицей 21.2.

Таблица 21.2

Степень огнестойкости здания согласно ТКП 45-2.02-142	Тип противопожарной преграды согласно ТКП 45-2.02-142 (таблица 1)
	противопожарной перегородки	противопожарного перекрытия
I, II, III	1	2
IV	1	3
VI	2	4

Для жилых зданий VII и VIII степеней огнестойкости, в том числе одноквартирных и блокированных, предел огнестойкости перегородок не нормируется, предел огнестойкости перекрытий следует принимать в соответствии с ТКП 45-2. 02-142 «Здания, строительные конструкции, материалы и изделия. Правила пожарно-технической классификации» (таблица 4).

21.18 Мини-котельные, размещаемые на чердаке одноквартирных жилых домов VII и VIII степеней огнестойкости, необходимо выделять из общего объема помещения, соблюдая следующее требование: деревянные неоштукатуренные стены и стены из других горючих материалов в местах установки котлоагрегатов следует изолировать негорючими материалами — штукатуркой, кровельной сталью по листу асбеста толщиной не менее 3 мм или другими. Изоляция должна выступать за габариты котлоагрегата на 10 см с каждой стороны и не менее 80 см сверху. Расстояние от котлоагрегата до изолированных негорючими материалами стен помещения должно быть не менее 7 см, между котлоагрегатом и противоположной стеной — не менее 1 м.

Требования к газовой котельной

← предыдущая статьяКомплектация котельныхКомплектация котельных в первую очередь зависит от требований заказчика и от условий, в которых котельная будет работать. Состав включённых вспомогательных элементов связан с тем, будет ли котельная газовой, жидкотопливной или твердотопливной, двухко…следующая статья →Ликвидация котельнойПричины для ликвидации котельной может быть разные: это и переоснащение имеющегося объекта новым современным оборудованием, и полный демонтаж с целью возвести на месте старой котельной новую….

Автор: Альянстепло

Дата: 25.05.2015

1. 1. Отдельное помещение для газовой котельной
2. 2. Требования к помещению под газовую котельную

В России газовые котельные пользуются куда большим спросом, чем, к примеру, твёрдо- или жидкотопливные, и связано это с простотой эксплуатации и дешевизной обслуживания газового оборудования. Газовые котельные распространены повсеместно, они используются в частных и многоквартирных домах, и даже на производстве, особенно если неподалёку располагается уже проложенная газовая магистраль. Пользоваться другими видами котельных в такой ситуации просто нецелесообразно.

У газовых котельных достаточно много преимуществ, среди которых высокий КПД, автономность, низкий уровень вредных выбросов в атмосферу. Но и требований к газовой котельной при этом предъявляется много — они подробно изложены в нормах на котельное оборудования и нормах на газоснабжение (СНиПы).

На практике, однако, могут пригодиться далеко не все из этих требований.

Отдельное помещение для газовой котельной

Требования к газовой котельной диктуют необходимость в отдельном помещении, только если мощность используемой установки превышает 60 кВт. Для котла меньшей мощности отдельная «жилплощадь» не нужна, но помещение (например, кухня), в котором он будет установлен, должно соответствовать нескольким важным пунктам:

• высота потолков — от 2,5 м;
• объём воздуха — от 15 м³;
• достаточно мощная система вентиляции;
• наличие открывающегося окна или окна с форточкой.

Если же мощность газовой котельной превышает 60 кВт, то по нормам строительство отдельного помещения для неё является обязательным. При этом неважно, где именно оно будет расположено: на крыше, в подвале, рядом с домом или на каком-либо из этажей.

Требования к газовой котельной как к помещению — такие же, как к обыкновенной комнате, где располагается котёл, но стены при этом должны быть огнеупорными и выдерживать высокую температуру на протяжении не менее 45 минут (на случай ЧП).

Стоит помнить, что требования к газовой котельной изменяются в зависимости от мощности оборудования.

Требования к помещению под газовую котельную

В большинстве случаев газовая котельная всё же требует отдельного помещения: например, когда отапливать необходимо большие помещения. В такой ситуации рекомендуется или пристроить котельную к отапливаемому зданию, или возвести её неподалёку.

Строительство котельной любого типа начинается с консультации со специалистами, за которой следует проектирование, затем — приобретение оборудования, монтажные работы, пуск-наладка и регистрация свежевыстроенной котельной в ответственных органах. Продумывание помещения под котельную начинается ещё на моменте проектирования. Технические характеристики могут варьироваться в зависимости от нужд заказчика, но требования к газовой котельной как к помещению всегда остаются одинаковыми:

• Помещение. Высота потолков должна составлять как минимум 2,5 м. Самое главное требование к газовой котельной в отдельном помещении — её огнеупорность, поэтому стены, пол и потолок необходимо отделать материалом, не поддерживающим горение. Для стен, к примеру, идеально подойдёт керамическая плитка, для пола — бетон. Дверной проём должен быть не менее 0,8 м в ширину, а размер окна — 0,3 м³ на каждые 10 кубометров помещения.
• Вентиляция. Подача свежего воздуха может осуществляться или через сообщённую с отапливаемым зданием вентиляционную систему, или с улицы. При этом размеры вентиляционных отверстий рассчитываются, исходя из: 30 кв. см на 1 кВт, если воздух поступает из вентиляционной системы помещения, и 8 кв. см на 1 кВт, если воздух поступает с улицы.
• Дымоход. Для дымохода в стене котельной требуется проделать два отверстия: непосредственно для дымохода и для его технологического обслуживания чуть ниже. Дымоход обязательно должен быть газонепроницаемым, выходящим наружу не ниже конька крыши — только так создадутся необходимые условия для корректного вывода продуктов горения наружу.
• Установка котла. Газовый котёл устанавливается вдали от любых источников огня, на расстоянии как минимум 10 см от стены, а также таким образом, чтобы доступ к нему был открыт с любой стороны.

Стоит учитывать, что работает газовая котельная достаточно громко, поэтому её зачастую строят или устанавливают там, где она не помешает.

Проектирование, строительство и установка газовых котельных допускается только для тех организаций, у которых есть лицензия. Требований к газовой котельной существует очень много, и они во многом зависят от того, как, где и для каких целей будут устанавливаться котлы.

Обязательно обратитесь к квалифицированным специалистам перед тем, как приступать к строительству газовой котельной! Это поможет Вам обеспечить безопасность и законность своей котельной.

Для того чтобы рассчитать стоимость комплекса необходимых услуг либо купить котельную установку отправьте заполненный опросный лист.

Для расчёта стоимости котельной, пожалуйста,
заполните опросный лист на котельную.
Опросный лист можно заполнить в онлайн-режиме или скачать.

По всем возникшим вопросам:
телефон: 8 (906) 700-40-55
электронная почта: [email protected]

Скачать опросный лист

Заполнить опросный лист online

Рассчитать стоимость котельной

Вас также может заинтересовать

Производство отопительных котельных

Отопительные котельные применяются для отапливания объектов без вовлечения в какие-либо производственно-промышленные нужды. Потребителями в данном случае выступают коммунально-бытовые хозяйства, которых отопительные котельные обеспечивают теплом, горячей водой и вентиляцией.

Насосные мазутного хозяйства

Организация работы насосной станции мазутного хозяйства.

Котельная 20 МВт

Котельная 20 МВт может иметь различные конфигурации и работать на том виде топлива, который удобен заказчику. Компания «АльянсТепло» предлагает проектирование, разработку, транспортировку, монтаж и пусконаладку котельных любого вида — в том числе на 20 МВт.

Таблицы соотношения единиц измерения мощности и давления

Воспользовавшись этими таблицами можно легко перевести единицы из одной системы счисления в другую.

Автономные котельные как выгодная замена централизованному отоплению

Тарифы стремительно растут, изношенные централизованные системы постоянно выходят из строя, их КПД падает вместе с обветшалостью оборудования — неудивительно, что многие предпочитают перейти с теплоснабжения от государства на автономные котельные.

7 советов по оборудованию котельной в частном доме: требования и нормы

Наталья | 17.03.2018 | Отопление | 19 165 просмотров | 2 комментария

Содержание статьи

Повезло тем, кто умеет подключаться к общей системе отопления и не знает лишних проблем. Если дом находится в районе, где нет центрального отопления, вам нужно будет выбраться наружу. Необходимо будет оборудовать индивидуальную котельную, а какая она будет, где будет располагаться, и какое топливо на ней будет работать, зависит от очень многих факторов. Попробуем разобраться во всех нюансах и понять, как правильно обустроить котельную в частном доме и какие требования выдвигаются к таким помещениям.

№1. Типы котельных по расположению

Конечно, существуют требования безопасности, которые необходимо соблюдать при обустройстве такого помещения, как котельная, но тем не менее они предоставляют нам право выбора в вопросах типа котельной топливо, размер и расположение печи.

По типу размещения в частном доме котельная :

• встроенная в дом . В этом случае все оборудование размещается в одной из комнат дома (обычно это кухня или коридор). По простоте и дешевизне обустройства это оптимальный вариант, но он сработает только в том случае, если вы планируете использовать маломощный компактный котел. При этом не рекомендуется использовать газовый котел с надувной горелкой из-за высокого шума, а оборудование, работающее на дизельном топливе, может доставить массу неудобств из-за резкого неприятного запаха;
• в пристройке или в отдельной комнате дома . Все котельное оборудование находится в отдельном помещении, которое соединено с домом одной или несколькими стенами. Дверь в такую ​​котельную обкладывают негорючими материалами. Это лучший вариант с точки зрения удобства и безопасности. Если котельная примыкает к жилому помещению, то желательно произвести дополнительную шумоизоляцию: в СНиПах об этом ничего не сказано, но так будет намного комфортнее;
• отдельно стоящее здание . Все оборудование может быть полностью вынесено в отдельное небольшое здание, оборудованное по всем нормам и правилам. Он будет подключен к дому через теплотрассу. В этом случае у вас развязаны руки: вы можете пользоваться любым типом оборудования и не беспокоиться о шуме или запахах. Часто такие котельные оборудуют при использовании газового котла большой мощности. Минус – стоимость строительства отдельного здания и прокладки коммуникаций;
• блочно-модульная котельная . Все оборудование в этом случае размещается в контейнере, который можно относительно легко перемещать с места на место. Используется как резервный или временный вид отопления на предприятиях и промышленных объектах, но может использоваться и в частном доме.

В идеале нужно продумать расположение котельной на этапе проектирования дома . Если дом уже возведен, количество возможных вариантов расположения сокращается, и из-за этого вы можете столкнуться с тем, что выбор отопительного оборудования будет существенно ограничен. В любом случае, приступая к оборудованию котельной, лучше обратиться за помощью к профессионалам. В Москве, области и соседних регионах Миг-Плюс занимается монтажом котельных: с 1997, специалистами компании введено в эксплуатацию более двухсот жилых и производственных объектов. Специалисты сопровождают каждый объект от проектирования до сдачи в эксплуатацию.

№2. Основные элементы котельной в частном доме

Хорошо, если дом небольшой, и проблемы отопления и ГВС можно решить одним небольшим двухконтурным газовым котлом. Но в большинстве случаев этого будет недостаточно — потребуется целый комплект снаряжения, который может состоять из набора следующих элементов:

• котел — сердце всей котельной. Он будет отвечать за нагрев воды для системы отопления. Тепло можно получить, сжигая разные виды топлива: жидкое, газообразное или твердое. Отдельный случай – электрические котлы. В некоторых случаях установить сразу два котла , чтобы обеспечить частный дом полной энергонезависимостью;
• котел . Если используется одноконтурный котел, то для нагрева воды для ГВС придется использовать бойлер;
• расширительный бачок . В этот бак будет поступать вода из системы отопления, если давление в нем повысится. Таким образом трубы и радиаторы защищены от прорыва;
• аккумулятор тепла . Его не всегда устанавливают, несмотря на то, что это очень полезный элемент. Перегретый теплоноситель накапливает в этом баке «лишнее тепло», которое затем подается в систему отопления. Таким образом, значительно экономятся ресурсы и повышается безопасность. Наличие этого элемента для твердотопливных котлов и при наличии двух котлов разного типа;
• распределительный коллектор . Необходим для правильного распределения теплоносителя по системе, регулирует температуру;
• циркуляционный насос . Необходим только в системах, где теплоноситель циркулирует принудительно;
• дымоход . Необходим для отвода продуктов горения за пределы дома. Дымоход не нужен только для электрокотла;
• охранно-контрольная группа — комплект приборов, контролирующих температуру и давление в котле и системе. Также сюда могут входить датчики, следящие за состоянием воздуха в котельной;
• автоматика принимает команды от пользователя о необходимой температуре, собирает данные от группы безопасности и позволяет корректно настроить основные параметры системы;
• запорная арматура необходима для того, чтобы регулировать расход теплоносителя;
• трубы по которым вода от котла поступает к радиаторам;
• фильтр Необходимо очищать воду перед поступлением в бойлер и бойлер. Если в регионе вода насыщена солями и содержит механические примеси, то без фильтра не обойтись – иначе вскоре оборудование может выйти из строя.

Не обязательно использовать все эти элементы — их набор зависит от многих факторов. В первую очередь это площадь дома и вид топлива.

№3. Виды котлов для котельной

Именно от того, какой тип котла будет использоваться, зависят многие нюансы обустройства котельной.

По типу топлива котлы бывают :

• газовые , работают на природном или сжиженном газе, отличаются высоким КПД, простотой управления. Их можно переводить с одного вида газа на другой. Лучший выбор для большинства частных домов;
• твердотопливные (уголь, дрова, торф, брикеты) в плане эксплуатации более экономичны, но придется постоянно следить за системой и подбрасывать топливо;
• мазут (дизель). Такие котлы обычно устанавливаются там, где нет возможности использовать природный газ или транспортировать сжиженный газ. Если со временем на участке появится газопровод, то такой котел можно переоборудовать на работу с газом;
• Электрокотлы самые безопасные, удобные и тихие, но и самые дорогие. Отапливать ими весь дом накладно, но как резервный источник тепла они годятся.

По способу установки котлы бывают:

• настенные;
• для наружного применения.

Настенные котлы в компактном корпусе содержат такие необходимые элементы, как автоматика, датчики, расширительный бак и др. В таком исполнении выпускаются котлы до 60 кВт. Если мощность котла не превышает 35 кВт, допускается установка его на кухне или в прихожей. Настенные модели часто более чувствительны к водным условиям. Напольные модели могут быть любой мощности, они незаменимы для обогрева больших площадей.

Какой мощности нужен котел? Расчет лучше доверить специалистам, которые знают, что необходимо учитывать множество параметров. Чтобы примерно понять, какой мощности потребуется оборудование, можно воспользоваться правилом, согласно которому на каждые 10 квадратных метров дома нужен 1 кВт мощности котла. Если он будет использоваться в системе горячего водоснабжения, то к мощности добавляют еще 10%. Чтобы котел не работал на пределе своих возможностей, к полученному значению добавляют еще 20%.

Номер 4.

Котельная в частном доме: требования безопасности

То, что котельная является объектом повышенной опасности, в пояснении не нуждается. Вопрос в другом. Как обустроить помещение так, чтобы обеспечить максимальную безопасность, комфорт и удобство доступа к оборудованию?

Общие требования к котельной в частном доме :

• Стены должны быть из бетона или строительного кирпича. Допускается использование керамической плитки или штукатурки – это негорючие материалы;
• при установке котла на пол необходима бетонная стяжка, также пол можно покрыть листом металла;
• при установке настенного котла участок стены должен быть облицован плиткой или покрыт листом металла;
• В котельной нельзя хранить взрывоопасные и легковоспламеняющиеся вещества. Это не относится только к топливу, которое будет храниться особым образом;
• Вокруг котла должно быть оставлено достаточно места, чтобы к нему был легкий доступ для эксплуатации, обслуживания и ремонта. Если под котельную отведено небольшое помещение, то разместить все оборудование будет непросто – лучше сделать компоновка котла и других элементов;
• дверь, ведущая из котельной в дом, должна быть противопожарной.

В идеале еще до строительства котельной лучше составить проект размещения оборудования и учесть все требования, которые выдвигают такие нормативные акты, как СНиП на котельные II-35 -67, Свод правил проектирования автономных систем теплоснабжения СП-41-104-2000 и Инструкция по размещению теплогенераторов МДС 41-2.2000.

Котельные с газовым котлом

Неправильная установка и эксплуатация газовых котлов может привести к пожару или даже взрыву

При установке газового котла необходимо учитывать следующие особенности:

• помещение, в котором будет располагаться все оборудование, должно находиться на не менее 6 м на участке ² ;
• высота помещения не менее 2,5 м;
• объем помещения — 15 м ³ и более;
• Стены котельной, примыкающие к жилым помещениям, должны иметь предел огнестойкости не менее 0,75 ч;
• минимальный размер оконного проема 0,03 м ² /1м ³ помещения;
• наличие подиума для напольного котла высотой не менее 5 см;
• 1 м свободного пространства должно оставаться перед котлом ² , между оборудованием, стенами и другими предметами должен быть проход шириной не менее 70 см, иначе доступ к котлу будет затруднен;
• принудительная вентиляция и канализация;
• ширина дверного проема не менее 80 см, дверь открывается наружу;
• для котлов мощностью более 350 кВт необходимо строительство отдельного здания;
• если котельная находится в пристройке, то необходимо, чтобы она была у глухой стены. Минимальное расстояние до ближайшего окна – 1 м.

Это не значит, что необходимо выполнять все общие требования.

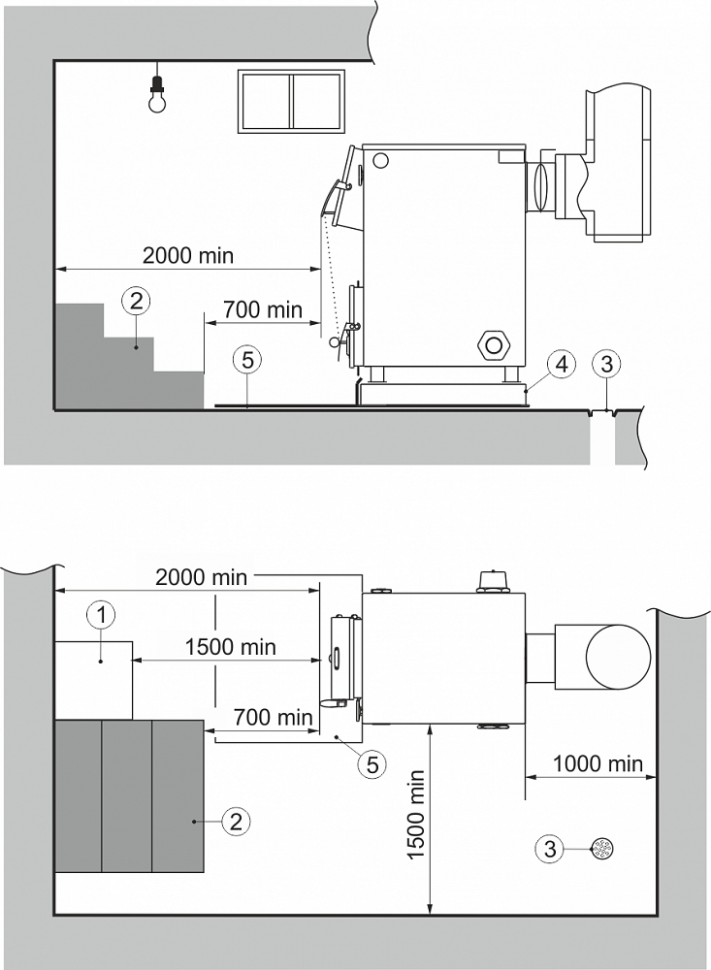

Котлы с твердотопливным котлом

При этом необходимо учитывать следующие требования:

• расстояние от котла до ближайших стен и предметов от 10 см;
• на каждый 1 кВт мощности необходимо предусмотреть 8 см ² оконный проем;
• дымоход по всей длине должен иметь одинаковый диаметр и как можно меньше поворотов;
• внутреннюю поверхность дымохода можно оштукатурить, но это не обязательно;
• в дымоходе должно быть специальное отверстие для его обслуживания;
• для котлов, работающих на угле или дровах, площадь котла должна быть не менее 8 м ² ;
• при использовании угольного котла скрытой проводки, так как угольная пыль взрывоопасна;
• пространство перед котлом должно быть свободным, чтобы можно было подбрасывать топливо и чистить зольник;
• Стены из недостаточно пожаробезопасных материалов обшиваются листом стали толщиной 2,5 мм.

Котельная с дизельным котлом

Перечень требований следующий:

• в котельной, а лучше вне ее, необходимо разместить металлический толстостенный бак объемом не менее 1,5 м ³ . Из него топливо будет поступать в бак котла. Доступ к резервуару должен быть свободным;
• Расстояние от горелки котла до противоположной стены должно быть не менее 1 м.

Котельная с электрокотлом

Электрокотел Не сжигает топливо, не шумит и не пахнет. Для него не нужно выделять отдельное помещение, а к вентиляции особых требований нет. Единственное, что нужно помнить, это то, что токопроводящие клеммы котла должны быть заземлены.

№ 5. Требования к дымоходу котельной

Продукты сгорания газового, жидкотопливного и твердотопливного котла должны быть отведены за пределы котельной с помощью дымохода. При проектировании и обустройстве учитывайте следующие нюансы:

• дымоход должен быть выше уровня крыши . Это обязательное условие нормальной тяги;
• В качестве материала дымохода можно использовать кирпич, одностенные и двустенные стальные трубы, керамические, асбестоцементные и вермикулитовые трубы. Самым популярным вариантом по-прежнему остается сталь, за ней следует кирпич. Иногда в кирпичный дымоход укладывают стальные одностенные трубы;
• независимо от материала должно быть предусмотрено отверстие для ревизии и очистки;
• если дымоход идет вдоль стены дома, то он должен быть прочно закреплен;
• Рекомендуется, чтобы диаметр отверстия котла, предназначенного для отвода дымовых газов, был меньше диаметра дымовой трубы.

№ 6. Требования к вентиляции котельной

Для электрокотла вентиляция особо не нужна, в остальных случаях необходимо будет внимательно изучить существующие требования:

• Вентиляция котельной может быть совмещена с общедомовой приточной вентиляцией;
• необходимо обеспечить 3-кратный воздухообмен за 1 час, т. е. если объем котельной 15 м ³ , то за час в нее должно поступать 45 м ³ воздуха. Необходимо поддерживать процесс горения, часть его необходима для волочения;
• для организации естественной приточной вентиляции в стене напротив котла делают отверстие диаметром 13-15 см при мощности котла до 40 кВт и 17 см при большей мощности. В отверстие помещается специальная вентиляционная труба с заслонкой и сеткой;
• если котельная представляет собой отдельное помещение, то вентиляцию можно организовать за счет наличия жалюзи внизу входной двери. Даю 8 см на 1 кВт мощности котла ² вентиляционная площадь;
• при использовании общедомовой вентиляции размер отверстия рассчитывается исходя из пропорции: на 1 кВт мощности котла 30 см ² отверстия;
• принудительная вентиляция должна работать более эффективно, не будет зависеть от различных погодных факторов, но будет потреблять электроэнергию. Чтобы немного сэкономить, можно синхронизировать работу котла и вентиляции, чтобы вентилятор включался только при работающем котле. При использовании газовых и дизельных котлов вентилятор размещают в корпусе, чтобы не произошло воспламенение.

Номер 7. Модульные котельные

Если в доме не удается найти подходящее помещение для котельной, пристройка выглядит неэстетично, а построить отдельное здание нет возможности, можно использовать специальную модульную котельную номера. Они производятся в готовом виде, имеют весь набор необходимых элементов, поэтому установка занимает минимум времени.

Модульная котельная представляет собой металлическую емкость длиной не более 2,5 м. Стены в нем двойные, между ними используется специальный войлочный утеплитель. Мощность может быть разной, но обычно такие котельные используются для обогрева помещений объемом до 1300 м ³ (при высоте потолков 2,7 м это около 480 м ² ) В зависимости от того, какой тип котла используется, в качестве топлива используется дизель, уголь, дрова и т.д.

Трехслойная металлическая труба с утеплителем ведет от модульной котельной к дому. Стандартная длина 6 м, но может быть увеличена. Монтаж такого оборудования прост. Его просто нужно установить возле дома (при необходимости то котельную можно перевезти в другое место), подключить к электричеству и заполнить систему отопления водой. Обычно такое оборудование обеспечивает резервное питание.

Наконец

Приступая к проектированию котельной, внимательно изучите всю законодательную базу. Если вы планируете использовать мощное оборудование, то лучше доверить подготовку проекта специалистам. Если оборудование не отличается особой мощностью, то собственноручно составленный проект желательно показать профессионалу. Консультация регулирующих служб не будет лишней.

Теги:Котел отопительный

Вентиляция в котельной в частном доме с газовым котлом: расчет и требования

• На потолке должен быть выход для вентиляции. Котельная должна быть подключена ко всей вентиляционной системе дома, если таковая имеется.
• Как сделать вентиляцию в котельной частного дома: стену, в которой проходит дымоход, нужно пробить в двух местах: в одном выход дымохода из стены, подвод к котлу и второе место внизу прочистить мусор, скопившийся в дымоходе, но при этом не менее 25 см от верхнего выхода (который подключен к котлу).
• Подача воздуха в котельную осуществляется через отверстия в нижней части двери или через вентиляционный канал.
• Отверстия для забора воздуха рассчитываются следующим образом: 8 см² на каждый кВт мощности котла, если забор воздуха осуществляется с улицы. Соответственно 30 см², если забор воздуха изнутри.
• Также обязательно изучите документацию на котел, наверняка там описаны требования к вашей конкретной модели котла.

Необходимость циркуляции воздуха в газовой котельной

Даже при небольшом наличии угарного газа ухудшается самочувствие жильцов дома. Головная боль, резь в глазах, вялость – это меньшее, что сопровождает человека при отравлении газом.

Наиболее опасны его утечки, так как часто приводят к взрыву или пожару. А также неправильно рассчитанная вытяжка напрямую влияет на производительность котла.

Это связано с тем, что для нормального сгорания топлива необходим свежий кислород. А если его недостаточно из-за плохой вентиляции, то газ горит хуже и, соответственно, котел отдает меньше тепла.

ВНИМАНИЕ! Плохая вытяжка с напольным котлом служит источником газа и горения внутри выхлопной трубы, в результате чего уменьшается ее проход, ухудшается тяга и помещение становится задымленным.

Требования к вытяжке

В газовых котельных предъявляются повышенные требования к системе вентиляции.

Кроме того, такие помещения могут быть оборудованы:

• Как отдельное здание.
• Прикрепить дома к зданию.
• В подвале.
• В отдельной комнате в здании.

Если оборудование рассчитано на сжиженный газ, то для этих целей нельзя использовать подвалы и чердаки, так как удельный вес газа больше, чем у воздуха.

В результате в случае протечки он тонет и становится взрывоопасным. Наряду с выделением отдельных комнат современные настенные котлы допускается размещать на кухне.

Рекомендуем ознакомиться: Вентиляция в каркасном доме

Несмотря на коаксиальный дымоход, помещения для них должны соответствовать следующим требованиям:

1. Площадь около 12 м2.
2. Высота до потолков более 220 см.
3. Размер окна должен быть не менее 0,05м2 на 1м³ объема помещения.
4. Наличие окна или открывающееся окно.
5. Котел подвешивается на стену из негорючего материала, при этом расстояние от соседней перегородки должно быть не менее 20 см.
6. Достаточное количество отверстий для забора воздуха из соседнего помещения.

Как сделать вытяжку

Виды котлов для частного дома

Прежде чем обустроить вытяжку в своем доме, важно правильно определить необходимое оборудование (в том числе тип котла), материалы используемые и тип отводных воздуховодов. Начать следует с комплекта оборудования, подобранного с учетом следующих факторов:

• площадь будущей котельной;
• безопасное расстояние до легковоспламеняющихся предметов;
• тип самого помещения;
• сумма сметных расходов.

Также важно определиться с типом котла, выбранного для отопления частного дома. Оптимальным вариантом для этого случая являются электрические, газовые или твердотопливные (пеллетные) агрегаты. В случае частых перебоев с электричеством рекомендуется устанавливать комбинированные котлы, работающие на нескольких видах топлива.

В качестве примера выбран газовый агрегат средней мощности, что объясняется сравнительной дешевизной используемого в них энергоносителя и эффективностью самого способа нагрева. Рабочая температура в камере сгорания такого образца значительно ниже, чем у других моделей.

Материалы вытяжки

При выборе материала для обустройства вытяжки исходят из возможностей и конкретных условий работы. Чаще всего для этих целей выбирают:

• кирпич;
• керамика;
• металл.

Кирпич обычно применяют для изготовления колпаков твердотопливных котлов. Несмотря на то, что чистить его достаточно сложно, срок службы агрегатов с такой вытяжкой достаточно велик. Этот материал не подходит для газовых агрегатов, так как при низких температурах горения в трубе будет скапливаться конденсат.

Керамика гораздо лучше подходит для газа — она ​​выдерживает температуру до 650°С. Но в этом случае необходимо предусмотреть защиту от воспламенения сажи в дымоходе, предусмотрев канал для отвода конденсата. Как вариант — утепление выпускных каналов минеральной ватой.

Стальная труба – хороший выбор для твердотопливных и газовых систем отопления. При относительно высоких температурах с твердыми окатышами выбирают колпак из жаропрочного металла с более толстыми стенками (до 1 мм), а при использовании газа этот показатель принимают равным 0,6 мм.

Выбор типа вытяжного канала с вентилятором

Следующим шагом является выбор вытяжного канала с вентилятором, который подходит для данных условий, гарантируя требуемую производительность. Этот показатель определяется простым расчетом по формуле, учитывающей объем котельной (пусть он будет равен 10 м³) и необходимость трехкратного обновления в ней воздуха в течение суток. Перемножив эти две цифры, вы получите 30 м³/час — это минимальная мощность необходимого вентилятора.

Коаксиальные дымоходы доступны в двух различных исполнениях: горизонтальном и вертикальном. Первые традиционно монтируются вдоль стен, а вторые укладываются в любом допустимом месте с выходом через потолок на чердак и крышу.

При выборе вертикального дымохода следует быть готовым к тому, что затраты увеличатся, так как он длиннее и сложнее в установке. Также потребуется отдельный коллектор конденсатора. К недостаткам горизонтальной конструкции относится риск замерзания конденсата в части, выведенной наружу. Чтобы решить эту проблему без больших затрат, достаточно утеплить его минеральной ватой или подобным теплоизоляционным материалом – при не очень сильных морозах это частично помогает. Для предотвращения образования льда на конце трубы монтируется решетчатая головка.

Для правильного монтажа горизонтального дымохода важно придерживаться следующих рекомендаций:

• выход трубы делается примерно на высоте 2 метров от земли;
• расстояние от выпускного канала до расположенного над ним окна не менее 1 метра;
• при прокладке трубы под наклоном 3-12 градусов конденсатосборник делать не нужно;
• запрещено выводить магистраль в соседнее помещение;
• расстояние от выхода дымохода до близлежащей газовой трубы должно быть 0,2 метра и более.

Классическая комплектация горизонтального отвода включает саму трубу, переходники различных типов, а также набор декоративных накладок и наконечников с болтами крепления.

Нормы вентиляции газовой котельной согласно СНиП

При выполнении приточно-вытяжной системы необходимо строго соблюдать все требования СНиП от 2.04. 05-91.

Для газовых котлов необходимо учитывать трехкратный воздухообмен за 1 час, а если такая вентиляция не создается естественным путем, то необходимо предусмотреть принудительную вытяжку.

Схему циркуляции воздуха принимать согласно приложению. 11 СНиП:

• Помещение газовой котельной должно быть оборудовано вентиляцией, при этом выход воздуховода должен располагаться на потолке.
• Подача воздуха осуществляется через вентиляционный канал или через отверстия в нижней части дверей.
• Расход рассчитывается по мощности котла: на 1 кВт мощности должно приходиться не менее 0,08м2 воздуха.
• Приходящие из соседнего помещения: на 1 кВт мощности — свыше 0,3м2 отверстий.

Другие положения по оборудованию систем вентиляции можно найти в юридических документах.

Твердотопливные отопительные котлы — монтажный чертеж

Содержание:

1. Особенности эксплуатации твердотопливных котлов 2. Классификация твердотопливных котлов 3. Одноконтурные и двухконтурные котлы 4. Традиционные и газовые генераторный принцип работы 5. Летучий и энергонезависимый вариант 6. Безопасность твердотопливных котлов

Если в поселке нет магистрального газопровода, при создании тепловой сети в частном доме устанавливается многофункциональный твердотопливный теплогенератор или электрокотел.

Правда, для работы последнего потребуется надежная линия электроснабжения, так как при отключении электричества нагревательный прибор перестает функционировать, а постоянные перебои в сети могут привести к поломке оборудования. В этом случае твердотопливный отопительный котел – лучшее решение проблемы.

Виды вентиляции для работы газовых котлов

Система вентиляции представляет собой перечень элементов для забора и удаления воздуха и различается по следующим признакам:

• По принципу формирования воздухообмена ( естественная и принудительная тяга).
• По предварительной записи. Вытяжная, приточная и комбинированная вентиляция.
• По конструкции (канальные и простые).

Рассмотрим подробнее первые два вида вентиляции.

Общие сведения о котлах, их размещении

Газовый котел – это оборудование, позволяющее нагревать и поддерживать воду на определенном уровне температуры за счет тепловой энергии, получаемой в результате сжигания газа. Процесс горения газа сопровождается выделением побочных продуктов, представляющих значительную угрозу для здоровья человека.

Попадание их в организм вызывает нарушения процессов жизнедеятельности человека. В больших дозах соединения провоцируют развитие опасных заболеваний. Не стоит забывать и о самом природном газе: он взрывоопасен и требует особого обращения при использовании.

В частных домах используются различные газовые котлы, у которых разные требования к воздухообмену. Установлены требования к размещению мощного напольного оборудования. Такие агрегаты могут быть установлены в отдельном специальном здании, в пристройке к основному дому, на чердаке, в подвале или в цокольном этаже.

Дополнительные требования предъявляются к помещениям, на которых размещается напольный газовый котел:

1. Площадь не менее 4 кв.м.
2. Объем помещения не менее 8 куб.м. м.
3. Высота потолков не менее 2,2 м.
4. Ширина входного проема не менее 80 см.
5. Наличие не менее одного окна с прямым выходом воздуха с открывающимися створками для проветривания.
6. Наличие открытого подвода воздуха — щели в стеновом или оконном профиле, через которую постоянно подается кислород.
7. Поскольку объект относится к категории взрывоопасных, площадь остекления в нем должна превышать 0,05 кв. м. за 1 куб.м. м. объем помещения.

Применение цоколя и цоколя допускается с ограничениями при соблюдении ряда дополнительных требований. В таких помещениях обязательно оборудование основной и резервной вентиляционных систем, т. к. неисправность воздухообменной конструкции приведет к взрывоопасности.

Чаще всего используются настенные котлы малой мощности. Средняя мощность таких отопительных агрегатов составляет 30 кВт. Они обеспечены производительной и удобной камерой внутреннего сгорания. Это оборудование имеет менее строгие требования к размещению. Настенные котлы можно разместить в подсобном помещении, на кухне или в ванной.

Настенный газовый котел можно разместить на кухне

1. Подача объемов кислорода, необходимых для процесса прямого сжигания. При недостаточной подаче свежего воздуха горение провоцирует выделение избыточного количества вредных соединений.
2. Созданы оптимальные условия для эффективной работы оборудования.
3. Удаление продуктов горения и самого газа из помещения в случае неисправности оборудования.

Классификация вентиляционных систем, применяемых в большинстве частных домов:

1. По принципу создания тяги: естественная или принудительная.
2. По направлению движения: приточные, вытяжные, комбинированные (соосные).
3. По исполнению: канальные или цельные, без каналов.

Факторы, влияющие на параметры системы воздухообмена в помещении с газовым котлом:

1. Мощность устройства, его функциональные особенности.
2. Площадь комнаты.
3. Нагрузка котла (частота использования).
4. Наличие окон, дверей.
5. Особенности климата местности, где расположен дом (температура, ветер, осадки, влажность и т.д.).

Существует несколько факторов, влияющих на параметры системы воздухообмена в помещении с газовым котлом.

Естественная вентиляция в газовой котельной

Если в доме имеется котел мощностью до 30 кВт, то достаточно обеспечить подачу воздуха, оборудовав внизу стены вытяжной зонт или дверь. Таким источником может служить яма диаметром 10-15 см.

Для создания вентиляционного канала для притока воздуха необходимо:

1. Установить в отверстие трубу, вырезанную из любого материала (пластик, асбоцемент).
2. Прикрепите москитную сетку к внешней стороне конца.
3. Впускной патрубок желательно установить рядом с топкой в ​​стене, чтобы воздух мог подсасываться прямо в камеру сгорания, не создавая пыли в помещении.
4. Вытяжной канал монтируется через крышу. Он выглядит как труба такого же диаметра, и при этом оснащен защитной сеткой от насекомых и зонтом наверху для защиты от осадков.

ЭТО ВАЖНО ЗНАТЬ! Диаметры вытяжных и приточных вентиляционных труб должны быть одинакового размера для оптимального воздухообмена.

Дверь в котельную, если она оборудована решеткой в ​​нижней части, также может служить вытяжным элементом.

Рекомендуем ознакомиться: 5 бесшумных современных вытяжек для дома — критерии правильного выбора

Свой теплотехник

Установка твердотопливного котла своими руками вполне по силам любому грамотному человеку, достаточно знать некоторые особенности. Мощность котла, диаметр труб отопительного контура и многое другое лучше рассчитать специалисту. Также следует решить, будет ли техника работать на определенном виде топлива или приобретать комбинированное, предусматривающее загрузку разными видами топлива.

Перед началом установки следует разобраться в технологии и изучить схему.

Процесс не сложный, не длительный, но ответственный. Монтаж данного твердотопливного агрегата производится только при четком знании технологического процесса, иначе возможна некачественная работа отопления, выражающаяся в перерасходе топлива, недостаточном обогреве помещения или даже выходе из строя твердотопливного котла.

Перед покупкой прибора следует рассчитать значение требуемой мощности, исходя из объема (не площади!) отапливаемого помещения и коэффициента теплопроводности стен (данные взяты из таблиц), а также решить какую автоматику поставить в будущую котельную, при условии, что регулировка будет автоматической, а не ручной.

Принудительная вентиляция

Искусственная вытяжка может быть не только приточной, но и комбинированной, то есть приточно-вытяжной.

Этот процесс происходит при нагнетании воздуха через приточные и вытяжные трубы вентиляторами — принудительно. За час такое устройство перекачивает не один десяток кубометров свежего воздуха.

В современных вентиляционных установках имеется контрольно-регулирующая аппаратура, которая позволяет поддерживать не только микроклимат в котельной на должном уровне, но и обеспечивает правильную работу котла.

Такие системы вентиляции подразделяются:

Моноблочные установки. Устройства этого типа можно установить в любом помещении.

Приточно-вытяжные системы. Забор и выпуск воздуха здесь осуществляется принудительным способом. Такое оборудование обычно устанавливают в подвальных помещениях, в основном там, где используются высокопроизводительные газовые котлы.

Самый лучший и безопасный тип приточной вентиляции – котел с коаксиальным дымоходом. В эту комбинированную трубу по внешнему зазору забирается свежий воздух с улицы, а через внутреннее отверстие выходят отработанные угарные газы.

Кроме того, такая вентиляция повышает КПД котла, так как в помещение подается уже нагретый воздух, за счет встречного выброса выхлопных газов через внутреннюю трубу.

Процесс монтажа

Дымоход может быть как внутренним (внутри дома), так и наружным (снаружи дома). Рассмотрим процесс установки для каждого варианта.

Вне дома

• Прикрепите горизонтальный участок сэндвич-трубы, который будет проходить через стену, к патрубку котла,
• изолировать этот участок и отверстие в самой стене,
• приделать тройник с ревизией и установить заглушку,
• нарастить трубу с последующими звеньями на нужную высоту. В качестве крепежных элементов используются скобы, с помощью которых труба крепится к стене с шагом 2 м,
• прикрепляют конический наконечник к верху конструкции,
• укрепляют стыки хомутами,
• окрашивают поверхность трубы с термостойкой краской.

В Доме

• отметить места выхода дымохода в перекрытиях и кровле,
• вырезать отверстия в конструкциях,
• соединить патрубок котла с переходником-переходником,
• прикрепить тройник и ревизию,
• прикрепить лист стали и установить магистраль кронштейн,
• нарастить трубу на необходимую высоту,
• в месте перехода полов смонтировать защитную конструкцию (проходную трубу) из оцинкованной стали, в которой нужно прорезать отверстие чуть больше диаметра дымоход. Затем заготовку надевают на дымоход и закрепляют к стенкам проема в потолке,
• закрепить дымоход настенными кронштейнами и усилить стыки хомутами,
• установить защитный колпак поверх трубы.

Выходной участок вентиляционного канала над кровлей должен возвышаться:

1. над коньком кровли или парапетом не менее чем на 0,5 м, если дымоход находится на расстоянии не более 1,5 м от парапета и верхней кромки кровли,
2. над коньком или парапетом или находиться на их уровне, если труба находится на расстоянии 1,5 — 3 м от конька и парапета,
3. быть не ниже условной линии, проведенной от конька под углом 10º — при высоте флюгера более 3 м относительно конька,
4. над плоской крышей не менее чем на 50 см.

Посмотреть видео по устройству дымохода:

Плюсы и минусы двух систем

Естественная вентиляция

Для самостоятельного обустройства такой вытяжки не нужно особых навыков, при этом она имеет ряд преимуществ:

1. Отсутствие механизмов делает такой воздухообмен надежным и долговечным.
2. Нет необходимости тратить деньги на покупку устройств.
3. Простота использования.
4. Тишина во время работы.

В свое время такая вытяжка полностью отвечала ее требованиям, но с появлением нового газового оборудования взгляд на это изменился.

При этом были обнаружены следующие существенные недостатки:

• Зависимость оптимальной циркуляции воздуха от времени года и климатических условий.
• Невозможность регулирования потока воздуха.
• Проникновение посторонних частиц в систему.

Рекомендуем ознакомиться: Организация вентиляции естественного и принудительного типа на кухне

А также при снижении притока воздуха есть вероятность увеличения влажности в помещении.

Искусственная вентиляция

Искусственная вытяжка лучший вариант при установке газовых котлов, т.к.:

1. Имеется возможность саморегулирования подачи воздуха.
2. Важность этой вентиляции в закрытых помещениях.
3. Приятный микроклимат в помещении.
4. Возможность регулировать воздухообмен с помощью пульта дистанционного управления.
5. Независимость от погодных условий.

Если в доме есть котел с коаксиальным выходом, то встроенный в него вентилятор автоматически создает благоприятную атмосферу для проживания человека.

Единственным недостатком такой системы является достаточно высокая стоимость данной установки.

Размеры котла в частном доме: стандарты, стандарты, типы

Архитектурно-строительные работы. Общие чертежи (вариант закрытой системы дымоудаления) (из ТП 903-1-199) Альбом 5.14. Котел. Архитектурно-строительные работы. Нетиповые изделия (из ТП 903-1-199) Альбом 6.3. Подпропетровская установка.

Архитектурно-строительные работы. Нетиповые изделия (из ТП 903-1-199) Альбом 9.10. Податчик документов ДЭ-16(10)-14ГМ. Назначение изготовителя щита управления автоматикой и приборами (из ТП 903-1-199) Альбом 9.18 Устройство водоподготовки.

Задание изготовителя на пульты управления автоматикой и КИПиА (из ТП 903-1-199) Альбом 11.3.Котели. Связь механизмов комплаенса с контролирующими органами Альбом 11.5 Металлические детали вспомогательного оборудования и приборов (из ТП 903-1-199)

Не используется Документ утв. 41 от 10.11.1983

Тепло в доме — установка твердотопливного котла

Среди владельцев частных домов наиболее распространенной на сегодняшний день является система отопления на твердом топливе. Не у всех есть возможность подключить газ, не у всех хватает средств на отопление дома электрическим котлом. Однако установка твердотопливного котла достаточно надежна и эффективна, чтобы уверенно конкурировать с более современными способами отопления дома.

При подключении к автоматике эти устройства вполне конкурентоспособны. В этом плане с ними можно конкурировать, если только котлы длительного горения.

Расчет системы вентиляции

От правильной установки вытяжных устройств в котельной зависит работоспособность газового оборудования и безопасность людей; поэтому не следует стремиться делать все самостоятельно ради экономии.

НА ЗАМЕТКУ! При составлении проекта необходимо максимально приблизить выход подающей трубы к топливной камере для лучшего притока воздуха и, соответственно, для оптимального сгорания топлива.

При расчете системы вентиляции важно знать следующие параметры:

• Скорость воздуха.
• Объем помещения с учетом высоты потолка.
• Воздухообмен в помещении в единицу времени.

Объем воздушного пространства рассчитывается по следующей формуле V = L × S × H × n, где: V — объем воздуха, подлежащий обмену за 1 час; L – длина комнаты; S — ширина; Н — высота; n — скорость воздухообмена.

Для напольных газовых котлов вентилятор выбирают с запасом мощности, превышающим обычную нагрузку на 25-35%.

Устройство системы вентиляции

Вентиляционный канал должен располагаться возле газового котла

Для отопительного агрегата с закрытой топкой оптимален коаксиальный дымоход, который содержит два изолированных канала в одной трубе.
