Проект фундамента под дом – Устройство фундамента. Виды ленточного основания. Столбчатые и свайные варианты. Монолитная плитная основа. Организация работ | ofundamentah.com

проектирование для частных домов, проекты и чертежи, планировка для малоэтажного жилого коттеджа

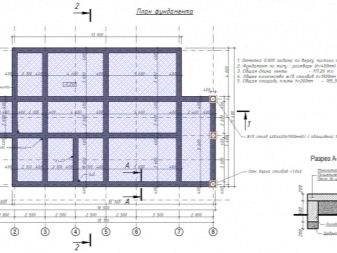

План фундамента – важнейший этап строительства любого здания. Его точность и информативность обуславливают качество дальнейших работ, поэтому так важно знать общие правила составления плана.

Особенности

Основная причина разработки плана проекта жилого здания или промышленного строения заключается в необходимости фиксирования всех мелочей, которые могут встретиться на этапе строительства. Важно знать все нюансы работы, чтобы не допустить грубейших ошибок.

Не все люди способны самостоятельно составить строительный чертеж. В таком случае лучше обратиться за помощью к профессионалам. Любой человек, обратившись в строительную компанию и предоставив для составления плана свои эскизы, может не только следить за ходом работы, но и принимать в ней активное участие. При этом заказчик должен заранее обговорить с компанией-исполнителем подробности сотрудничества, чтобы заключить взаимовыгодный договор.

Для создания проектной документации необходимо дождаться окончания составления плана строения. Для согласования проекта нужно связаться с проектной компанией, которая проверит его правильность. После этого заказчик получит полный список работ, которые понадобятся для заливки фундамента.

Создавая проект, необходимо опираться на технические характеристики будущего строения.

Ни в коем случае нельзя использовать чужие проекты подобных конструкций, так как они не учитывают особенности конкретного участка.

Разработка проекта фундамента должна производиться с учетом всех технических нормативов и условий проектирования.

Необходимо использовать специальный каталог изделий и сооружений, которые производятся на заводах. Для облегчения понимания проекта все стадии проектной документации должны иметь порядковые номера.

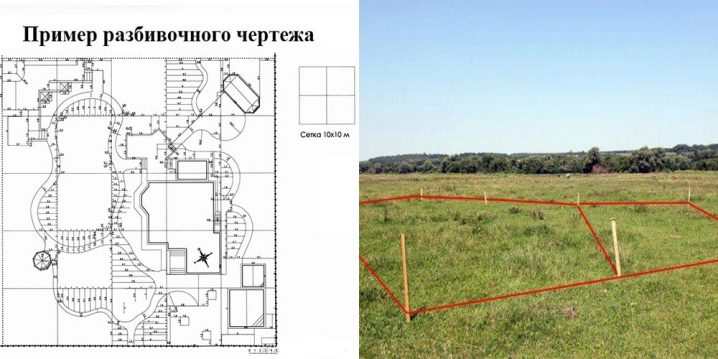

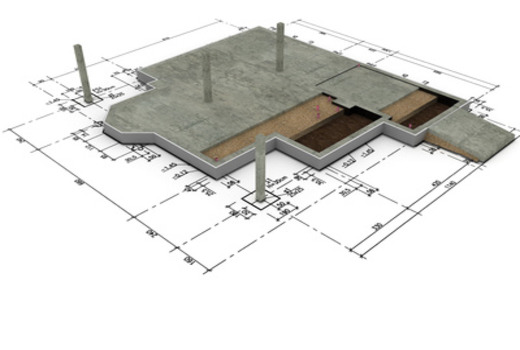

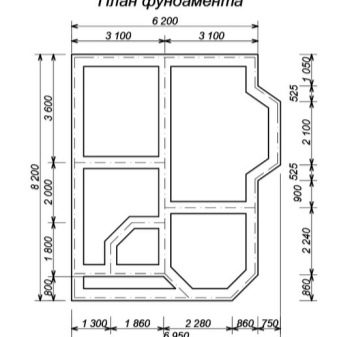

Для простоты и легкости переноса схемы на местность нужно точно соблюдать масштабирование каждой части плана. Особо крупные выносные изображения должны иметь отдельно указанные масштабы. Общее масштабирование плана фундамента должно иметь соотношение 1: 100, 1: 200, 1: 300 и 1: 400.

Серьезно облегчить перенос чертежа на местность позволяет осевая разметка. При этом разбивочные и крайние оси должны быть нанесены не только на общий план, но и на выносные виды и отдельные элементы. Для получения детально точного чертежа важно указать расстояние между крайними и разбивочными осями.

Последовательность проектирования

До того, как будет составлена проектная документация строения, важно определиться с его назначением. Например, нужно решить, будет фундамент предназначен для жилого малоэтажного дома или же для дачного домика летнего типа.

В загородном или частном доме должно быть определено точное количество комнат. Если есть необходимость, то в количество жилых помещений должны входить комнаты, предназначенные для пребывания гостей. Черновой вариант плана должен иметь подробный чертеж основания.

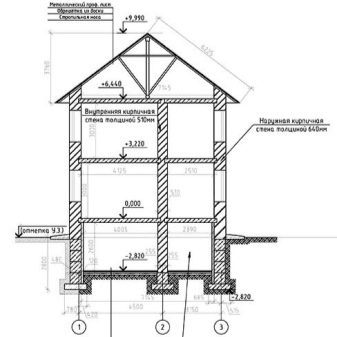

Чертеж фундамента должен включать в себя общий вес постройки, степень увеличения нагрузки в процессе эксплуатации и особенности грунта. Здесь важно указать тип почвы, от которого зависит прочность и долговечность будущего сооружения.

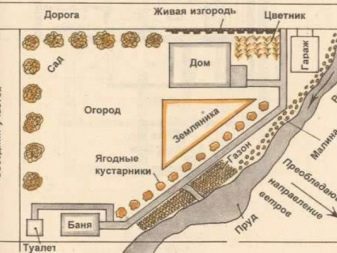

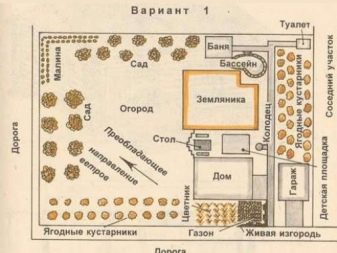

Следующий этап создания проекта – подсчет и указание всех дополнительных построек на участке. В их число могут входить: гараж, баня, кладовое помещение, уличный туалет.

В особой планировке расположения фундамента нуждаются люди, желающие создать уединенную зону отдыха на своем участке. Для них важно разместить лицевой фасад так, чтобы он был скрыт от посторонних глаз ландшафтными украшениями.

Перед тем, как завершить создание плана фундамента, нужно указать необходимые земельные работы для устранения неровностей участка. Только после этого можно переходить к составлению генерального плана и нанесению чертежа основания на бумагу.

Точная планировка и грамотно составленные чертежи позволяют проводить строительные работы с хорошей экономией сил, денежных средств и времени. После утверждения плана строения можно сразу же подготовить септик, чтобы более точно расположить постройку.

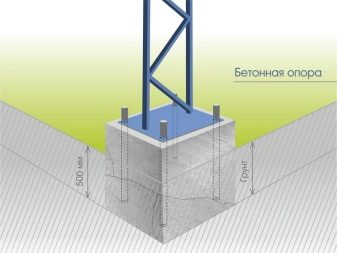

Планирование разных типов фундамента

Существует несколько видов фундамента, которые имеют свои индивидуальные особенности.

Для постройки жилого дома может использоваться ленточное, свайное или плитное основание.

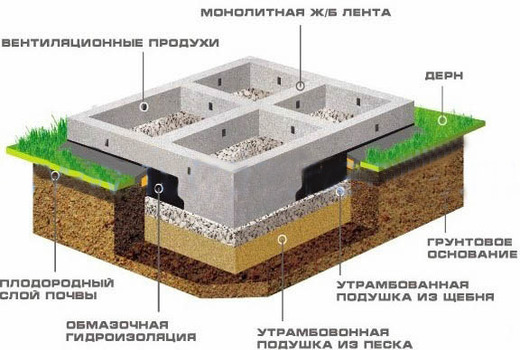

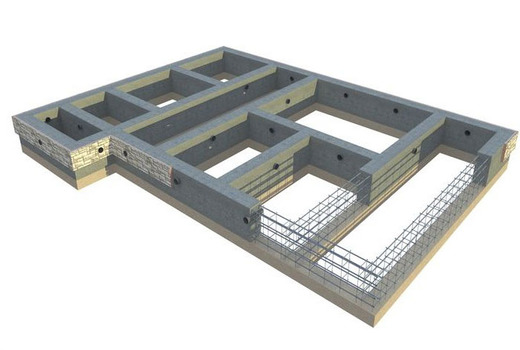

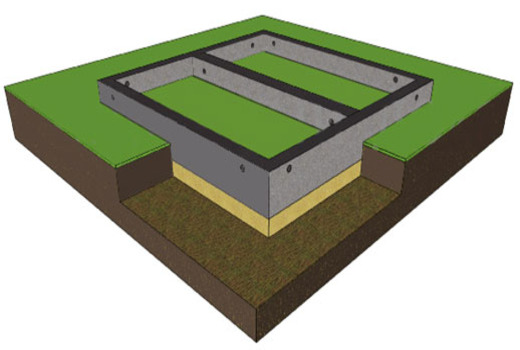

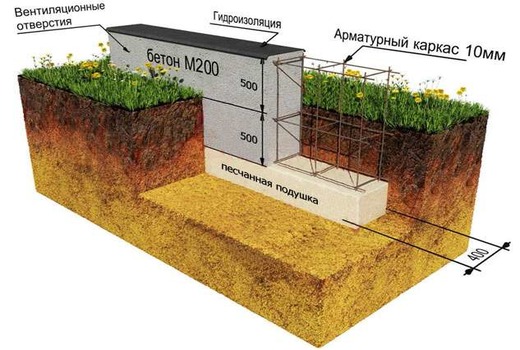

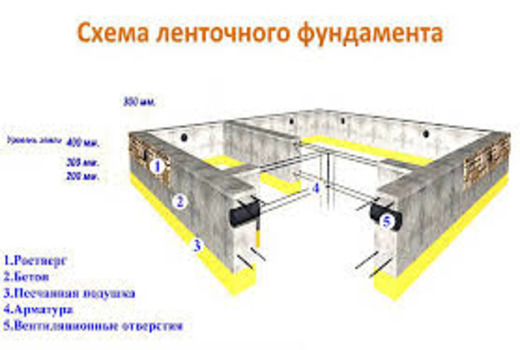

Ленточный фундамент

Требует опоры на непучинистый грунт с отведенной влагой и компенсированной силой морозного пучения. Для получения долговечного основания нужно узнать состав почвы и выявить глубину расположения грунтовых вод, чтобы произвести специальный расчет сечения арматуры и ленты.

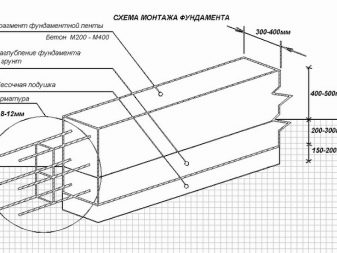

Создавая план опоры дома, нужно указать конфигурацию сечения, расположение инженерных коммуникаций, вид подбетонка и глубину закладки опор. Для получения максимально точного чертежа необходимо также правильно указать координаты и параметры блока отсчета. Монтаж основания начинается с установки отсчетного блока, а уже потом крепятся другие элементы.

Свайный фундамент

Должен состоять из разметки свайного поля с указанием осей координат. На чертеже должно быть отмечено положение всех опор, которые необходимы для создания этого типа основания.

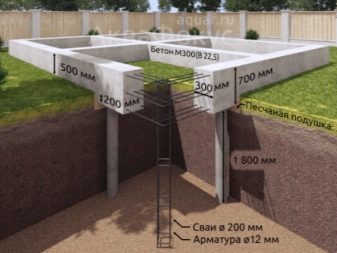

Сложнее всего исполнить ростверковый фундамент, так как он должен состоять из схемы монтажа ростверка и пояснительных записок об используемых материалах. Однако такой вид свайного основания считается более надежным и долговечным, так как его конструкция позволяет равномерно распределять вес постройки на опору.

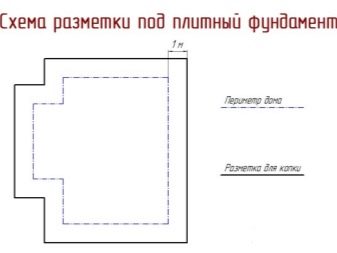

Плитный фундамент

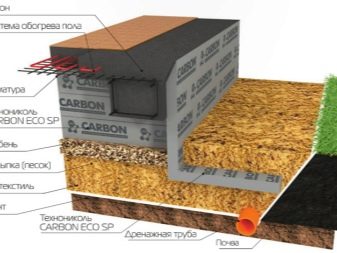

Должен состоять из схемы армирования, тепло- и гидроизоляционных систем. Его монтаж можно произвести на близком расположении к поверхности почвы, что позволит избежать влияния морозного вспучивания земли на сооружение.

План монолитного плотного фундамента должен состоять из схемы расположения уплотненного грунта, специальной утрамбованной «подушки», слоя дорнита и бетона, а также слоя гидро- и теплоизоляции. Поверх гидроизоляционных материалов укладывается монолитная плита и армирующий пояс бетонной плиты, которые тоже должны быть указаны на чертеже.

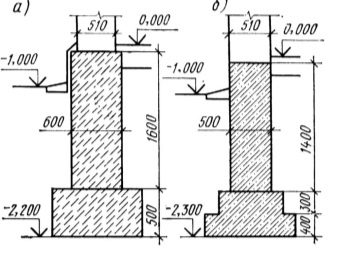

Планировка ленточного и свайного основания должна состоять из сечений, предназначенных для уточнения плана. На сечениях должны быть отображены опорные контуры, гидроизоляционные слои, отмостка и размеры уступов.

Ленточный тип требует указания уровней, включающих в себя поверхность земли, подошву фундамента и обрез.

Для упрощения установки места сечения нужно нанести на план разомкнутые штрихи со стрелками, которые указывают направление секущей плоскости.

Зависимость от размеров сооружения

Чтобы спроектировать будущее строение, необходимо учитывать не только тип грунта и территориальное расположение участка, но и площадь дома. От размера сооружения зависит нагрузка на грунт. Например, это может быть строительство на фундаменте 7х9, 9х9 или 10х10 м.

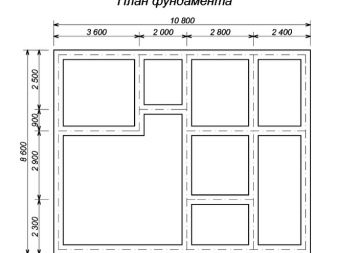

Чтобы сделать основание 7 на 9 м, лучше использовать ленточный фундамент под дом. Перед его монтажом нужно рассчитать минимальную площадь и глубину залегания бетонной опоры. Идеальным условием для установки ленточной конструкции является просадочный грунт, который отличается низкой естественной влажностью, пылеватым составом и высокой структурной прочностью.

Согласно правилам составления плана фундамента, в проекте важно указывать все подготовительные работы.

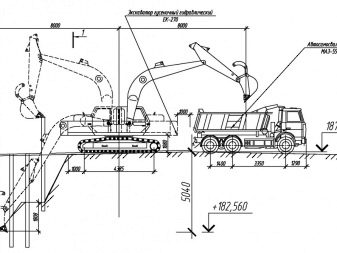

Для этого нужно сделать разметку для сооружения, на которой будут указаны границы траншеи и глубина расположения опор. Для лучшей прочности дно лучше сделать из дренажных слоев, включающих щебень, песок и воду.

Планировка жилого сооружения должна происходить с формированием опалубки. Для качественного строительства дома 7х9 или 9х9 лучше всего использовать обрезную струганную доску толщиной 2,5-3 см и шириной 10-15 см. Такие доски позволят получить ровное основание, которое не потребует дополнительных отделочных работ.

Конструкция опалубки должна располагаться выше уровня траншеи на 40 см, а максимальный зазор между досками должен составлять 0,3 см. По завершении монтажа опалубки следует уложить слой гидроизоляции, чтобы предотвратить преждевременное испарение влаги и повысить прочность опоры.

Каркас опоры для сооружения – неотъемлемая часть прочного фундамента. Поэтому предпочтительно использовать для него металлическую арматуру диаметром 11 мм.

План сооружения должен включать в себя расчет бетонного раствора, который понадобится для заливки основания. Неверные расчеты могут привести к нехватке смеси, что серьезно повлияет на прочность и надежность фундамента.

Для приготовления качественного раствора рекомендуется использовать марку цемента не ниже М250, крупный или средний песок и щебень.

Расчет заглубления фундамента должен производиться с учетом уровня промерзания почвы. Небольшая каркасная постройка может возводиться на винтовые сваи размером 2,5 м, расположенные на глубине 1,5 м.

А вот постройка 10х10 м требует создания более прочного фундамента. Для него лучше использовать железобетонные опоры, которые могут выдержать воздействие сил пучения грунта и способны предотвратить деформацию сооружения.

Дополнительная документация

Помимо основной документации, прилагаемой к плану основания дома, нужно включить в комплект следующие документы:

• сводную спецификацию, в которой указаны требования ко всем элементам, расположенным ниже нулевой отметки;
• развертку и план монтажа сборных опор;
• схему армирования участка с учетом нагрузки здания на основание;
• схемы расположения гидро- и теплоизоляционных слоев;
• таблицы с указанием эксплуатационных характеристик опор основания;
• данные о расположении откосов.

Для получения надежного и долговечного фундамента необходимо использовать квалифицированный подход и точный расчет. Попытка сэкономить на разработке проекта неизбежно приведет к образованию дефектов, которые в итоге потребуют дополнительных денежных трат.

О том, как самостоятельно создать проект дома, смотрите в следующем видео.

Проект ленточного фундамента: особенности, расчет, документы

Грамотно рассчитанная и возведенная основа объекта гарантирует безопасную эксплуатацию здания. Известно несколько видов фундаментных оснований, среди которых популярностью пользуется ленточная. Чтобы построить его, нет необходимости использовать дополнительные приспособления, а правильно подготовленный проект ленточного фундамента значительно облегчит работы.

Особенности проектирования

Главная причина, по которой появляется необходимость в разработке проекта объекта любого предназначения заключена в потребности зафиксировать детали, способные возникнуть на этапе строительства. Все это важно учесть, чтобы не ошибиться во время работы.

Чертежи для строительства способен составить далеко не каждый человек. В таком случае следует обращаться за помощью к соответствующим специалистам.

Потребитель, имеющий собственные эскизы и обратившийся в строительную фирму, получает возможность не только отслеживать ход выполнения работ, но и сам активно участвовать в них. В таком случае заказчику следует заблаговременно обсудить все моменты по сотрудничеству, чтобы договор получился взаимовыгодным.

Перед созданиеv проекта следует дождаться, пока закончат составлять план объекта. Чтобы согласовать проект, придется связаться с соответствующей компанией, способной проверить его на правильность. Только потом заказчик получает подробный список работ, рекомендуемых к проведению при заливке фундаментной основы.

Занимаясь созданием проекта, следует брать во внимание технические параметры будущего объекта. Не рекомендуется пользоваться чужими чертежами и расчетами, потому что они могут не учитывать конкретные особенности участка, отведенного под застройку.

При проектировании ленточного фундамента необходимо учесть все действующие технические нормативы и условия на проектирование. Обязательно применяется каталоговый сборник на изделия и сооружения, выпускаемые отечественными предприятиями. Чтобы облегчить процесс понимания проектной документации, каждая ее стадия должна иметь свой порядковый номер.

Чтобы схему можно было легко перенести на местность, рекомендуется соблюдать масштабирование. Если встречаются особенно крупные изображения, их делают выносными с указанием отдельного масштаба.

Облегчается перенос чертежей с помощью осевой разметки. Необходимо отметить, что разбивка и боковые оси должны наноситься не только на план, но и на отдельно взятые элементы с выносными видами. Чтобы чертежи получались детальными и точными, следует указывать расстояние от крайней оси до разбивочной.

Расчет по глубине и ширине

Чтобы определиться с основными параметрами, следует уточнить характеристики почвенного состава и размеры строящегося объекта. Если планируется двухэтажный дом из кирпичного материала, фундаментную основу следует заглубить ниже уровня промерзания грунта до шестидесяти сантиметров. При этом на мягкой почве общая глубина основы может составлять от двух до трех метров.

Если здание не слишком тяжелое, то фундамент разрешается заглублять на полметра. При однородном и прочном грунте глубину заложения делают еще меньше – около сорока пяти сантиметров.

Составляя проект, следует учесть планировку, размеры, ширину наружных и внутренних стен, для возведения которых закладывается фундаментное основание. Как правило, минимальная ширина фундаментной ленты принимается равной или большей, чем соответствующий размер стены. Разрешается устраивать свес стен с фундамента до тринадцати сантиметров. Дело в том, что показатель прочности фундаментной основы позволяет выдерживать нагрузку, создаваемую стенами, а разница в размерах позволяет сократить расходы на армирование и заливку бетона.

Исходя из размеров подошвы, рассчитывается вся ширина несущих стен сложением нагрузок на фундаментное основание, которое передает их на почву.

Необходимо иметь данные геологической разведки, дающие полнейшую характеристику по свойствам, уровню промерзания, глубине нахождения грунтовых вод.

Данные по глубине промерзания для того или иного региона можно уточнить в специальных справочниках по строительству. Если появляется вероятность изменений пучинистости почвы и изменения глубины вод, рекомендуется заказывать специальные исследования почвенного участка, которые помогут избежать необоснованных расходов, связанных с выявлением нежелательных почвенных свойств.

В каждом из случаев под фундаментную основу следует устраивать прослойку из песка или гравия высотой от десяти до двадцати сантиметров, поэтому при копке траншеи придется учесть эту дополнительную глубину.

Размеры фундаментной подошвы определяются так, чтобы создаваемые нагрузки не превышали допустимый вес на почву в месте проведения работ.

Если у строящегося сооружения формы квадратные или прямоугольные, то их параметры вычисляются достаточно легко. В случае, когда необходимо залить сложную фундаментную конструкцию, то выполняется деление на основные конструктивные элементы, объемные и размерные параметры которых потом складываются.

Определив значения высоты и ширины фундаментной основы, остается рассчитать количество бетонной смеси, арматурных прутьев, материала для опалубочных щитов.

Как определяется несущая способность

Так называется максимальная нагрузка, которую выдерживает фундаментное основание, не снижая своих качественных показателей. В нее входят определяемые сроки появления прогибов, уровень жесткости, ширина раскрываемых трещин.

Почву составляют частицы, наполненные влагой и воздухом. От сильных нагрузок поры сжимаются, меняют собственные формы. Это оказывает влияние на грунт, который может выступить из-под фундаментной основы. Из-за таких подвижек в основании появляются трещины, здание может перекоситься и потерять устойчивость.

Принимая во внимание данные факторы, рекомендуется уточнить максимальную нагрузку, в момент превышения которой может произойти сдвиг грунта на недопустимые величины. Осадка ленточной фундаментной основы определяется по соотношению расчетов деформирования и напряжения – имеется средний показатель давления, воздействующего на почву.

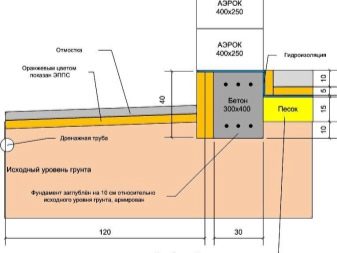

Размеры и особенности мелкозаглубленных ленточных фундаментов

Такие конструкции не делают слишком высокими, достаточно сорока – пятидесяти сантиметров. Но при этом увеличивается расход бетонного материала и арматурных прутьев. Низкие фундаменты могут выдерживать значительные нагрузки и обходиться при этом вполне приемлемо.

Последовательность проектных работ

Перед началом составления проекта необходимо принять решение по предназначению будущего объекта. К примеру, следует решить, строить фундамент под небольшой жилой домик или заливать основание под дачу.

Для дома следует определить, сколько комнат планируется устроить. При возникновении необходимости в жилые помещения должны быть включены гостевые комнаты. В черновом варианте планировки следует указать подробные чертежи основания.

Фундаментный чертеж должен включать всю массу объекта, показатель увеличения нагрузок во время эксплуатационного периода, особенности почвенного состава. Здесь очень важно отобразить тип грунта, от которого будет зависеть показатель прочности и долговечности будущего объекта.

Очередной этап формирования проекта – подсчитать и указать все дополнительные сооружения, которые планируется построить на участке. Сюда могут войти гаражный бокс, кладовка, туалет, баня.

Для особой планировки размещения фундаментной основы нуждаются заказчики, стремящиеся создать уединенную зону для отдыха на собственной территории. Им очень важно расположить основной фасад таким образом, чтобы скрыть его от посторонних взоров украшениями ландшафта.

До того, как завершится создание фундаментного плана, следует указать необходимые объемы земельных работ по устранению всех неровных мест на территории. Теперь разрешается перейти к составлению генплана и нанесению чертежей фундаментной основы на бумажный носитель информации.

Правильное планирование и точно составленные чертежи дают возможность провести строительные работы с приличной экономией в трудозатратах и финансах.

Зависимость от параметров

При составлении проекта указываются не только тип почвенного состава и территориальное расположение, но и площадь будущего объекта. От размеров будут зависеть нагрузочные воздействия на грунт.

Как следует из общих правил по составлению плана основания, следует указать все работы подготовительного характера. С этой целью выполняется разметка сооружения, на которой отображаются границы фундаментной канавы и глубина мест, где планируется размещение колонн.

При планировке жилого дома учитывается формирование опалубочной конструкции. Рекомендуется использовать обрезные доски, с помощью которых фундаментное основание получится ровным и дополнительных расходов не потребует.

Опалубочную конструкцию располагают над уровнем траншеи сантиметров на сорок, зазоры у досок не превышают 3 мм. Установив щиты, укладывают гидроизоляционный слой, защищающий от преждевременного испарения воды и улучшающий прочность опорных элементов.

Опорный фундаментный каркас представляет собой неотъемлемую часть прочной основы. По этой причине рекомендуется использовать стальные арматурные прутья диаметром 1 – 1.2 см.

В проект объекта необходимо включить расчеты по потребности бетонного раствора, который потребуется для заливки основания. Ошибки способны стать причиной нехватки смеси, что окает влияние на прочность и надежность основы.

Чтобы приготовить раствор, используют цементный материал М250 и выше, песок крупной или средней фракции, щебенку и воду.

Дополнительные документы

Кроме проектной документации, которая прилагается к плану фундаментной основы сооружения, прилагают комплект следующих документов:

• сводную спецификацию с указанием требований к каждому элементу, располагаемому ниже «нулевого» уровня;
• развертку и планировку по монтажу сборных опорных элементов;
• схему, отображающую армирование участка с учетом нагрузочных воздействий объекта на фундаментную основу;
• таблицы, в которых указаны эксплуатационные показатели опорных столбов фундамента;
• сведения о размещении откосов.

Чтобы фундамент получился надежным и долговечным, используют точные расчеты и квалифицированных специалистов. Попытки сэкономить на составлении проекта однозначно приведут к появлению дефектов, которые повлекут за собой финансовые расходы.

Проект дома на готовый фундамент

Вы купили участок на котором есть фундамент. Вы хотите знать, что с ним делать и можно ли использовать существующий фундамент для будущего дома? Давайте разбираться! Для того, чтобы оценить перспективу дальнейшего использования существующего фундамента на вашем участке, мы рекомендуем привлечь квалифицированных специалистов. Мероприятие это затратное и прежде, чем принять решение тратить деньги, внимательно осмотрите фундамент и попытайтесь понять, а стоит ли это делать?.

Осмотр существующего фундамента

Визуально вы сможете оценить следующие недостатки:

• Наличие трещин – этот дефект сразу заставляет задуматься о надежности фундамента, если в конструкции без нагрузки ( веса планируемого дома ) появились трещины, это явный признак, что сделан фундамент неверно.
• Выкрашивание бетона – обратите внимание на откалывание и отслоения бетона от фундамента. Наличие этих признаков говорит о том, что фундамент начал активно разрушаться от внешних воздействий и возможно марка бетона выбрана неверно.
• Арматура – проверьте видно ли арматуру в конструкции фундамента, в правильно сделанной конструкции арматура закрыта слоем бетона, который защищает ее от внешних воздействий.
• Цвет фундамента —  правильно выполненный фундамент имеет светло-серый цвет. Темный тон бетона — это повод насторожиться.
• Однородность поверхности – вся видимая внешняя поверхность должна быть однородной, не допускается наличие пустот.
• Проверка на звук – возьмите молоток и ударьте по конструкции (соблюдайте меры предосторожности), звук от удара должен быть звонкий и молоток отскакивает от поверхности. Глухой звук свидетельствует о нарушении технологии при заливке фундамента или низкой марке бетона.

Наличие вышеперечисленных дефектов — повод задуматься о демонтаже существующего фундамента. Если при визуальном осмотре вы не нашли дефектов, то давайте двигаться дальше.

Несущая способность фундамента и его тип

Существенно облегчит задачу по определению несущей способности фундамента наличие документации: Отправьте нам все, что вы нашли по фундаменту, и мы вас подробно проконсультируем. Но как чаще всего в таких случаях бывает — документация отсутствует. Настало время обратиться к специалистам для обследования вашего фундамента. Отчет об обследовании является отправной точкой для начала проектирования вашего будущего дома.

Использование готового фундамента

Кто не рискует тот не пьет шампанского? Или авантюристы мы в крови? Если вы на 100% уверены, что существующий фундамент надежный! Все друзья и знакомые об этом вам говорят, а продавец и подавно! Будем его использовать! Для того, чтобы спроектировать дом на готовом фундаменте вам потребуется:

• Фотосъемка существующего фундамента со всех углов;
• Обмеры существующего фундамента;

Как выполнить обмеры существующего фундамента и что мерить?

Ниже размещен пример обмеров, необходимые замеры обозначены зеленым цветом. Обязательно измерить:

• Высоты и существующие перепады (высоты) фундамента до грунта по всем углам конструкции;
• Габаритные размеры фундамента;
• Ширины фундамента;
• Диагонали – для точного построения геометрии;

Ваши обмеры и фотосъемка являются основой для дальнейшего проектирования дома.
Строительство дома на существующем фундаменте без  обследования и заключения организации, имеющей права оказывать данный вид услуг, может привести к негативным последствиям:

• Образование трещин в фундаменте и стенах;
• Неравномерную осадку дома;
• Обрушение несущих и ограждающих конструкций.

Как адаптировать понравившийся проект из нашего каталога к вашему готовому фундаменту?

Нам часто задают вопрос – Понравился проект из вашего каталога, хотим построить его, но у нас есть готовый фундамент. Как быть? Скорее всего использовать готовый проект в вашем случае не получится. В 99% случаев размеры существующего фундамента будут отличаться от размеров в проекте. Необходимо выполнить адаптацию проекта, если это возможно или взяв за основу понравившийся, выполнить индивидуальный проект на основе имеющихся размеров фундамента. Подробнее об индивидуальном проекте дома можно прочитать перейдя по ссылке.

Проектирование фундамента онлайн в 3D

Проектирование фундамента — обязательный процесс при возведении любого жилого, административного или промышленного сооружения. Без качественного и надежного основания невозможно гарантировать устойчивость конструкции, а значит и безопасность ее обитателей.

Сервис строительных расчетов и визуализации KALK.PRO, предоставляет возможность самому рассчитать все необходимые параметры и увидеть в режиме онлайн, как будет выглядеть ваш фундамент на чертежах и в виде 3D-модели.



Почему нужно проектировать онлайн?

Как мы уже отметили, точный расчет фундамента является необходимостью, которой нельзя пренебрегать.

Если вы хотите разобраться во всем сами, то можете ознакомиться с любым руководством/пособием для проектирования фундамента, но есть ли у вас столько времени , чтобы изучить все самостоятельно и уверенность, что вы нигде не ошиблись?

Второй вариант, это обратиться в специализированные проектные организации, которые за круглую сумму выполнят работу за вас, но не факт , что качественно и по стандартам.

Третий вариант — воспользоваться профессиональной программой для проектирования фундамента онлайн. Это наиболее оптимальное решение для тех, кто не хочет отдавать значительные средства посредникам, но и не обладает достаточными ресурсами для реализации проекта без посторонней помощи.



Программа для проектирования фундамента

В строительстве применяются фундаменты различного типа — ленточные, монолитные, свайные, стобчатые… Каждый из них обладает отличительными свойствами, особенностями и, соответственно, методика расчета будет значительно отличаться.

На данный момент наш сервис позволяет полноценно работать только с ленточными фундаментами (расчеты, чертеж, 3D-модель), но если вам нужно получить только количество материалов, то просим воспользоваться калькулятором монолитного фундамента .



Софт для проектирования ленточных фундаментов

Проектирование ленточного фундамента на нашем сайте будет под силу даже новичкам. Интерфейс калькулятора выполнен просто и понятно, для тех у кого появятся вопросы, сразу под полями ввода данных, есть подробная текстовая и видео-инструкция по эксплуатации.

Вы сможете получить готовый проект, как для фундамента мелкого заложения, так и для глубокого. Наш сервис также учитывает различные подстилающие поверхности, так что вы можете выбрать любые типы грунта:

• пучинистые
• песчаные
• скальные
• вечномерзлые
• и т.д.



Используйте профессиональные инструменты Kalk Pro и экономьте на строительстве!



рассчитать для частного дома, коттеджа

Свайный фундамент под дом из газобетона

Дома, которые строятся на свайном фундаменте имеют множество положительных моментов.

Благодаря тому, что сваи имеют некоторую специфику, они должны ставится на основании плана (проект).

Он необходим, для того, чтобы рассчитать нужное количество свай, которые будут надежно удерживать все здание.

Поэтому свайный фундамент под дом требует к себе тщательного подхода, а именно нужен проект, о котором и пойдет речь в данной публикации.

Под какие конструкции можно использовать сваи

Чтобы разобраться в тонкостях свайного фундамента, и под какие конструкции они подойдут, нужно изучить два важных фактора.

Коттедж на свайном фундаменте сооруженный на холме

Первый состоит в конструкции дома или коттеджа, которые на них будут стоять. Сразу нужно отметить, что свайный фундамент не подойдет для сооружений, которые имеют тяжелый вес.

Поэтому специалисты рекомендуют использовать свайный фундамент для домов, сооруженных из не тяжелых строительных материалов.

Сюда можно отнести дома из пеноблоков, газосиликата, из дерева, а также других легких материалов. Некоторые используют такое основание при строительстве коттеджа, но опять-таки следует не забывать, что он также должен быть сделан из пеноблоков или иных легких материалов.

Второй момент касается сложности участка, где будет происходить строительство.

На участке может быть сложный рельеф (наличие неровностей, либо он может быть вообще наклонным). Помимо этого почвенный состав может быть нестабильным и пучинистым. Все это необходимо учитывать.

Исходя из этого, можно сделать следующие выводы:

• проект фундамента оборудованного сваями должен быть разработан под сооружения из пеноблоков, газосиликата и других легких строительных материалов, а также коттеджа;
• также проект должен разрабатываться под любой тип грунта, за исключением скального, с любой глубиной промерзания и пучинистости;
• проект свайного основания необходимо просчитывать таким образом, чтобы можно было сделать ремонт некоторых элементов основания, либо отдельных блоков.

Особенно подходит свайный фундамент для дома из газобетона.

Основные требования к проекту данного основания

Любой проект необходимо правильно рассчитать.

Для частного домостроительства, этот вопрос особенно актуален, так как дома или коттеджи строятся на продолжительное время, поэтому неправильные измерения или расчеты могут привести к тому, что стоящий дом начнет давать трещины, либо будет происходить его усадка.

Чтобы этого не получалось необходимо сделать качественный проект.

Основные правила расчета

Примерный план фундамента свайного для летнего садового дома (стены деревянные)

Самое первое, на что необходимо обратить внимание, это на вес будущего частного дома. Как было указано выше, под фундамент оборудованный сваями, подойдут только легкие строительные материалы (пеноблоки, дерево, блоки из газобетона).

Поэтому зная параметры строения, и вес одного из блоков, который имеет стандартную ширину, длину и вес (так как делаются они промышленным способом) можно точно рассчитать вес всей конструкции. Это касается также пеноблоков и деревянных брусов.

Также необходимо обратить внимание на вес будущей кровли, а также на количество осадков, которые выпадают в данной области. Такие расчеты приведут к тому, что зная расстояние между сваями, можно точно рассчитать их количество.

Следующий момент состоит в том, что необходимо провести исследование грунта, где будет происходить строительство частного дома. На территории нашей страны в разных поясах грунт имеет разные свойства, пучинистость, глубину промерзания и состав. Существуют специальные справочники, согласно которым можно узнать свойства грунта в конкретной области строительства и глубину подземных вод. Благодаря таким знаниям можно определить необходимую длину свай.

Сразу нужно сказать, что их длина должна быть на 20-30 сантиметров больше чем уровень промерзания грунта. Такое правило распространяется даже тогда, когда дом делается из блоков газобетона или пеноблоков.

Устройство различных ростверков для фунламента на винтовых свай

Следующий элемент это ростверк. Он может делаться из дерева, железобетона, или бетона. В его обязанности входит сцепление всех свай в одно целое, и служит для того чтобы на него можно было ставить несущие стены и внутренние перегородки.

Ширина его будет зависеть от ширины газосиликатных блоков или пеноблоков, из которых будет строиться дом. Если он делается из дерева, тогда под ростверк пойдут деревянные брусы. Чтобы сделать качественный ростверк, необходимо четко представлять стоящий на таком основании дом, а также все его особенности.

И последнее, что необходимо учитывать, это свойство свайного основания и ростверка, возможность сделать ремонт некоторых свай или отдельных блоков из конструкции дома. Стоящий дом не может вечно сохранять свою прочность. Он требует периодического ремонта несущих частей, которые состоят из блоков или брусов.

Свайный фундамент, как было указано выше, благодаря своей особенности, позволяет сделать ремонт отдельных блоков или свай, не нарушая всей конструкции. Но для того чтобы такое можно было сделать необходимо четко проработать все мельчайшие подробности такого основания.

Чтобы сделать ремонт не нужно разбирать весь ростверк, а достаточно просто в крутить или выкрутить сваю из грунта или в грунт, заменить элемент. Можно даже таким образом осуществлять ремонт некоторых свай.

Эта таблица поможет вам определить количество и диаметр свай

Ну и последнее, это выбор диаметра будущих свай. Для этого достаточно владеть информацией о весе всей конструкции. Нужно помнить, что сваи имеют полость в которую должен заливаться бетон. Он нужен для того, чтобы дополнительно усилить сваи и придать им более лучшую жесткость.

Как видно свайный фундамент требует к себе тщательного подхода. Вызвано это тем, что такое основание требует к нему особого подхода. Несмотря на его надежность, к его проектированию необходимо подходить с особой тщательностью.

Если будущий владелец дома не владеет некоторыми знаниями в области строительной инженерии, то для подготовки качественного проекта необходимо пригласить специалиста, который учтет все особенности и предусмотрит их в проекте.

План свайного фундамента для любого сооружения представляет из себя весьма сложные расчеты, поэтому к нему необходимо подходить с особой тщательностью. Если этого не сделать, то можно рассчитывать на то, что рано или поздно стены дома начнут трескаться, либо сама конструкция будет усаживаться и косится.

Чтобы этого не произошло, необходимо позаботится о качественном свайном основании, которое будет сделано по всем требованиям и правилам. Это также нужно для того, чтобы не начать делать первый капитальный ремонт дома через несколько лет.

Этапы строительства ленточного фундамента под дом

Ленточные фундаменты являются самыми распространенными, но применимы не на всех грунтах. Чтобы приступить к строительству такого фундамента, необходимо тщательно исследовать грунты и решить, какой толщины и высоты должна быть лента.

В данной статье мы подробно опишем все этапы строительства ленточного фундамента, начиная от рытья траншеи, армирования, опалубки и заканчивая заливкой бетона.

Геология грунта под фундаментом

Это важнейший этап, по которому определяются следующие данные:

1. Тип грунта и его расчетное сопротивление.
2. Глубина промерзания.
3. Уровень грунтовых вод.
4. Степень пучинистости грунта и его однородность.

После геологии можно приступать к проектированию самого фундамента.

Составление проекта

В зависимости от архитектурного решения, то есть, изначально запланированного здания, определяется вес дома, включая вес фундамента, снеговую, ветровую и полезную нагрузки. Тип фундамента, в нашем случае ленточный, может быть заглубленный и малозаглубленный.

Следующим этапом будет определение параметров самого фундамента, а именно:

1. Ширина фундамента.
2. Высота заглубленной части.
3. Высота надземной части.
4. Требуется ли дренаж.

Чтобы определить ширину фундамента, необходимо вес дома поделить на площадь опоры фундамента, и полученное значение должно оказаться меньше расчетного сопротивление грунта на 20%.

Для увеличения площади опоры фундамента, делается уширение(пятка), которая распределяет нагрузку по большей площади.

Более подробно про это мы расписали в нашей предыдущей статье – как рассчитать вес дома.

Глубина заложения ленты фундамента

Для заглубленного фундамента, глубина заложения должна быть ниже глубины промерзания на 20 см. Для малозаглубленного всё зависит от грунта, а точнее от пучинистости, глубины промерзания и уровня грунтовых вод.

Для примерного определения глубины малозаглубленного фундамента смотрите таблицу.

Высота надземной части фундамента

1. Максимальная высота надземной части ленточного фундамента не должна превышать четыре ширины ленты фундамента.
2. Надземная часть должна быть меньше чем подземная.
3. Оптимальная высота надземной части составляет 40-50 см.

Выполнение разметки по участку

По готовому проекту необходимо тщательно вымерять все углы будущего фундамента и выставить колышки. Колья расставляются по внешнему и внутреннему периметру фундамента, между кольями натягивается шнурка, определяющая контуры для рытья траншеи фундамента.

Земляные работы для фундамента

На данном этапе роется траншея, глубина которой должна быть под проект фундамента с учетом песчаной подушки и опалубки. Есть два способа рытья траншеи: трактором при помощи узкого ковша, и ручной способ (лопатами). Трактор справится намного быстрее, но лопатами получается ровнее и аккуратней.

Песчано/щебневая подушка и пленка

Песчаная подушка делается толщиной около 20 см, смачивается водой и хорошо утрамбовывается.

Далее в траншею укладывается пленка, которая служит дополнительной гидроизоляцией, не позволяет бетону быстро пересыхать, и предотвращает попадание грунта в бетон при заливке.

Арматурный каркас для фундамента

В некоторых случаях, намного удобнее будет сперва связать каркас в траншее, а уже после выставлять деревянную опалубку.

Этапы армирования каркаса:

1. На дно траншеи укладываются камни или кирпичи высотой 5-6 см, задача которых – приподнять арматурный каркас, чтобы создать защитный слой бетона снизу.
2. Далее на дно выкладываются продольные арматурыне стержни, предварительно загнутые на углах.
3. Далее на нижний ряд арматуры надеваются предварительно сделанные хомуты они же рамки, они же поперечная арматура.
4. Хомуты и ряд нижней арматуры связываются вязальной проволокой.
5. Если высота ленты больше 80 см, то добавляются конструкционные ряды арматуры, один ряд или более.
6. Далее к каркасу добавляются верхние продольные прутки арматуры, г-образные хомуты на углах и связываются проволокой.
7. Чтобы обеспечить защитный слой бетона по бокам фундамента, применяют специальные пластиковые кольца, которые помогают удерживать каркас в нужном положении.

Очень советуем ознакомиться с нашей статьей про расчет армирования ленточного фундамента, в котором подробно расписаны все нюансы по подбору арматуры и схемы армирования углов.

Установка опалубки для фундамента

Опалубка сбивается из деревянных досок, и усиливается множеством брусков, которые дополнительно упираются в землю на колышки. Также для усиления опалубки применяют металлические стяжки из проволоки, или затягиваются шпильки в пластиковых трубках.

К установке опалубки нужно подходить очень ответственно, так как жидкий бетон обладает большой распирающей силой, особенно, если высота и ширина опалубки большие. Довольно часто у неопытных строителей лопается опалубка, и бетон вытекает на землю. Чтобы избежать такой ситуации, максимально сильно усиливайте опалубку. И помните, что большее давление бетона создается в нижней части.

Не забываем про установку гильз для коммуникаций (вода, канализация).

Заливка бетоном

Очень важно, чтобы фундамент был монолитным, и чтобы достичь такого состояния, необходимо залить бетон в траншею за один раз. Вручную, бетономешалкой, этого вряд ли удастся достичь, потому лучше заказать доставку готового бетона в миксерах.

1. Время между подачами бетоновозов не должно превышать два часа.
2. Заливку лучше осуществлять послойно, растаскивая бетон по всему периметру.
3. Для получения более пластичной(жидкой) бетонной смеси, попросите добавить в миксер пластификатор.
4. Лишняя вода в бетоне понижает марочную прочность, увеличивает количество усадочных трещин и повышает количество пор в бетоне, делая его менее влагоустойчивым. Избегайте лишней воды в процессе замеса.
5. Во время заливки нужно пользоваться глубинным вибратором, который уплотняет бетон и выгоняет воздух.
6. Старайтесь максимально выровнять плоскость фундаментной ленты.
7. В течении недели нужно проливать поверхность фундамента водой, это позволит избежать усадочных трещин и поможет бетону набрать марочную прочность. Также рекомендуем накрывать ленту пленкой.

Фундамент готов. Осталось выполнить вертикальную и горизонтальную гидроизоляцию, а также утепленную отмостку, которая уменьшает глубину промерзания и отводит лишнюю воду от фундамента.

О том, сколько времени фундамент должен выстояться, мы написали отдельную статью, где рассматриваются варианты отстаивания от 10 дней, до полугода.
