Можно сказать, что в недалеком прошлом веке, одним из самых заветных желаний любого мастера, вплотную связанного с ремонтом машин или любой другой металлообработкой, было иметь под рукой сварочный аппарат. Пусть это будет самодельная трансформаторная модель, но это оборудование помимо несказанной пользы, всегда вселяло гордость его владельцу. Сейчас же, при высоком темпе развития технологий, полки магазинов электрооборудования забиты различными моделями сварочных аппаратов, отличающихся назначением, функциями, ну и, конечно же, ценой. И тому, кто сталкивается с выбором сварочного аппарата РДС для бытовых нужд или на производство, наперво встает вопрос «Что выбрать сварочник инвертор или трансформатор?».

Поэтому в этой статье мы представим некоторые плюсы и минусы этих устройств, для того, что бы Вы смогли четко определить, какой из типов устройств Вам необходим- инвертор или трансформатор. Предупреждаем, что в этом материале будет идти разговор исключительно об аппаратах для ручной дуговой сварки.

Отличия процесса сварки инвертора от трансформатора

Давай те рассмотрим сам процесс сварки и отличие в этом вопросе инвертора от трансформатора. И здесь, главный недостаток привычных трансформаторов это недостаточная устойчивость дуги вместе с низкой стабильностью режима, которая полностью зависит от колебаний электро-сети. У сварочных инверторов здесь неоспоримое преимущество, так как инверторные источники обеспечивают стабилизированный постоянный сварочный ток, который не зависит от колебаний входного напряжения и обеспечивает, таким образом, более устойчивую дугу и минимальное разбрызгивание металла при сварке. Более технологически подкованный инвертор, отличает от трансформатора, как минимум наличие плавной регулировки сварочного тока, не говоря уже о наличии специальных функций, присутствующих в арсенале даже у бюджетной модели, таких как Hot-Start, Anti-Sticking, Arc-Force и др.

Помимо всего выше перечисленного, сварочный инвертор потребляет гораздо меньше электроэнергии и может работать от автономных источников питания- бензиновых и дизельных электрогенераторов (на нашем сайте Вы можете ознакомиться с актуальными моделями генераторов ). Для примера, электропотребление инвертора при работе электродом диаметром в 3мм равносильно потреблению двух электрочайников, что вполне укладывается в бытовые нормы. Исходя из всего перечисленного, сваривать инвертором гораздо более выгодно, приятней, а главное проще, чем трансформатором.

Вес и габариты

Немаловажное преимущество сварочного инвертора перед трансформатором – это его малый вес и достаточно небольшие габариты. Все это становится возможным благодаря повышению частоты напряжения: ведь при повышении частоты в 1000 раз, размер трансформатора уменьшается в десять раз. У некоторых моделей инверторов сам трансформатор имеет размеры меньше сигаретной пачки; основную же массу занимает радиатор. Неудивительно, что такой инвертор можно легко повесить на плечо и варить в труднодоступных местах: при массе меньше 4-х килограмм некоторые модели инверторов позволяют легко работать электродами диаметром даже до 3-4 мм (к примеру, инвертор отечественного бренда Сварог ARC 200 Easy). И опять в соперничестве между 2-мя типами оборудования побеждает инвертор, как говорится, 40 килограммовый трансформатор на плече не поносишь.

Денежный вопрос

Не скроем, зачастую трансформаторы по-прежнему в два и более раза дешевле инверторов. Да и ремонт трансформаторов на пост-советском пространстве обычно обходится дешевле. Тем, не менее, из опыта Европейских коллег, можно вынести интересные данные: каждые 1000 Евро стоимости сварочных работ при ручной дуговой сварке могут быть разделены на следующие категории затрат:

• 35% оплата труда сварщиков
• 35% стоимость электродов
• 28% стоимость электроэнергии
• И всего 2% оборудование и принадлежности (стоимость св. аппарата, кабелей и пр.)

Как видно, стоимость оборудования для сварки лишь незначительно влияет на общую стоимость сварочных работ. В связи с этим становится выгодно покупать оборудование, использующее новейшие разработки: даже при большей стоимости инвертора уменьшение расходов на электроэнергию в перспективе дает суммарную экономию общей стоимости сварочных работ на 5-8% процентов!

Подведем итоги

Судя по всему, современные сварочные инверторы действительно более практичны, экономичней, а главное более выгодны в использовании в отличие от классических трансформаторов. Тем не менее, важно помнить, что залог качественной сварки в большей степени зависит не от «навороченного» оборудования, а от навыков и подготовки мастера, а именно- человека!

Спасибо за подписку!

Выбираем сварочный аппарат для дома

Читайте также

Сетевые и аккумуляторные триммеры для ухода за вашим участком

Основные разновидности аппаратов для сварки

При выборе сварочного аппарата нужно определить, для каких целей он будет использоваться. Это касается как профессиональной, так и бытовой сферы применения. Существует 4 типа сварочных аппаратов:

• трансформаторные,

• инверторные,

• полуавтоматы MIG MAG,

• аргонодуговой сварки TIG.

Поговорим подробнее о каждом из этих видов оборудования.



Читайте также

Шуруповёрты аккумуляторные и сетевые: какой выбрать?

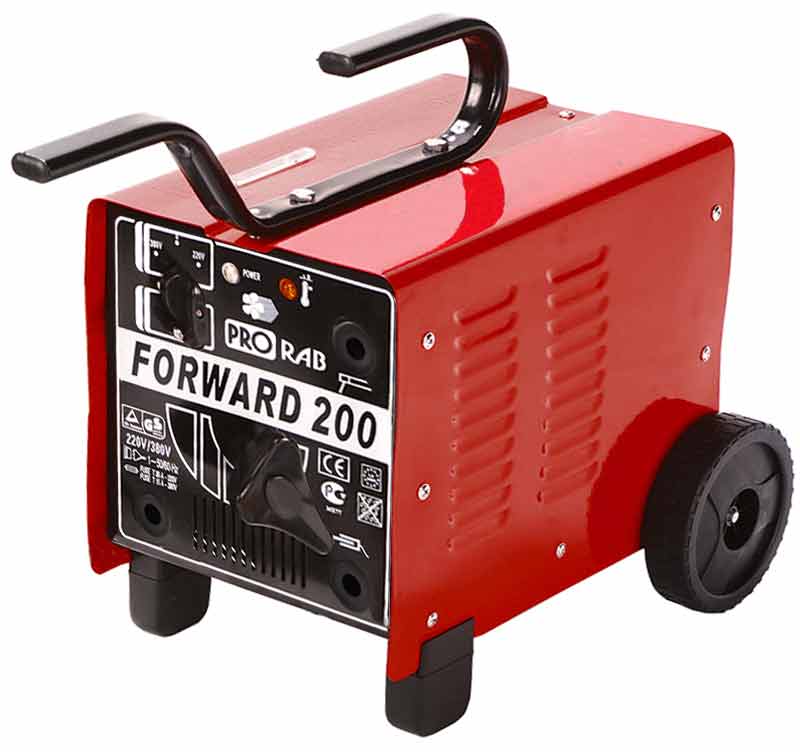

Трансформаторные сварочные аппараты

Самая простая техника для ручной сварки с плавящимся электродом (ММА). Это надежное оборудование, которое работает на переменном токе, а потому не дает стабильную дугу. Трансформатор для сварки имеет большие габариты и вес. Может вызывать скачок потребления электроэнергии, а также просадку напряжения в сети. Сварочный трансформатор применяется для бытовых нужд, но может использоваться на производстве с собственными подстанциями.



Читайте также

Мотоблок – ответы на вопросы, советы по эксплуатации

Инверторные сварочные аппараты

Инвертор использует в работе плавящийся электрод (ММА). Это самая распространенная разновидность сварочного инструмента. Работает на постоянном токе, дает стабильную дугу и делает более качественный шов, чем трансформаторные аналоги. Небольшое электропотребление повышает общий КПД инструмента. Малый вес инвертора (3–4 кг) также является существенным преимуществом. Такая техника подходит для сварки металлических конструкций в быту и на производстве.



Читайте также

Как выбрать плоскошлифовальную машинку

Сварочные полуавтоматы

Полуавтоматические аппараты MIG MAG работают с использованием принципа плавления проволоки с газовой защитой. При MAG-сварке применяет углекислота, а при MIG — аргон или гелий. Производительность такой техники высока, при работе она обеспечивает оператору минимальное разбрызгивание и высокий КПД. Сфера применения полуавтоматов MIG MAG широка. Их используют как в быту, так и в промышленности.



Читайте также

Высокая мощность, производительность и другие преимущества бензиновых снегоуборщиков

Сварочные аппараты аргонодуговой сварки (TIG)

По принципу действия это те же инверторы, но с дополнительным оборудованием: осциллятором, аргоновым баллоном, специальной горелкой. Они используются для сварки нержавеющей стали и алюминиевых сплавов. Рабочий процесс довольно сложен, доступен только специалистам с соответствующей квалификацией, поэтому в быту аргонодуговые агрегаты не применяются.



Читайте также

Сверлим дома – как и чем сделать отверстие в стене?

Вывод

Теперь вы знаете основные типы оборудования для сварки и их различия. Остается только определить задачи, которые нужно решить с их помощью.

Подобрать инструмент, который подойдет лично вам, вы можете в разделе Сварочные аппараты.



Читайте также

Аккумуляторная цепная пила — это инструмент будущего!

Аппарат сварочный бестрансформаторный RedVerg RD-WM 170 предназначен для работы штучными электродами. Он подходит для бытовых пользователей, которые не собираются выполнять с его помощью промышленные объемы задач. Этот удобный инструмент поможет вам при выполнении текущих работ по дому и хозяйству.

Лучшая цена

4 090c 7 290c

Аппарат сварочный Aurora Pro OVERMAN 200 Mosfet  предназначен для полуавтоматической сварки в среде защитного газа MIG-MAG, а так же для работы с порошковой самозащитной проволокой в режиме NO GAS. Отдельным плюсом аппарата является возможность работы при падении напряжения до 140 вольт. Ручная настройка сварочного напряжения, силы тока и индуктивности позволяет легко настроить прибор для эксплуатации.

35 900c

Аппарат сварочный RedVerg RDMIG-150K полуавтомат работает плавящейся электродной проволокой в среде защитного газа. Он станет превосходным помощником в ответственных делах. При помощи этого инструмента вы сможете идеально сварить швы и добиться поражающего воображение результата. Удобный в эксплуатации, сварочный полуавтомат RedVerg может использоваться в любом положении, даже около потолка. Вы не будете разочарованы этой техникой.

Лучшая цена

14 490c 22 990c



Как проверить сварочный трансформатор за 10 шагов

Проблемы с работой сварочного аппарата часто связаны со сварочным трансформатором. Вы можете выяснить, является ли трансформатор источником проблемы, выполнив серию быстрых тестов на трансформаторе. P вам не придется платить кому-то еще за диагностику проблем с вашим сварочным аппаратом.

Как проверить сварочный трансформатор? Проверка сварочного трансформатора состоит из 10 шагов. Вот они:

1. Выполните визуальный осмотр
2. Выясните шаблон проводки
3. Получить мультиметровый
4. Убедитесь, что мощность была отключена
5. Двойная проверка Power
6. Проверка.
7. Проверка выходного напряжения
8. Проверка целостности первичных обмоток
9. Проверка целостности вторичных обмоток
10. Устранение неполадок, связанных с производительностью сварочного аппарата

Вы сможете с легкостью выполнить эти 10 шагов по тестированию сварочного трансформатора, как только поймете, как выполнять каждый шаг. Ниже вы найдете подробное руководство по устранению неполадок со сварочными трансформаторами.

Содержание

1. Выполните визуальный осмотр трансформатора

Начните с получения руководства пользователя для вашего сварочного аппарата. Информация в этом документе может быть весьма подробной, в чем вы можете убедиться, если посмотрите руководство пользователя для одной конкретной модели сварочного аппарата MIG производства Hobart.

В глубине руководства по эксплуатации находится схема деталей в разрезе, показывающая многочисленные детали, включенные в сборку машины. Это поможет вам найти трансформатор для визуального осмотра. Он также покажет вам, где должны быть расположены различные части сварочного аппарата, если вам нужно снять другие части, чтобы получить доступ к трансформатору.

Я настоятельно рекомендую делать хорошие фотографии, когда вы разбираете сварочный аппарат, чтобы получить доступ к трансформатору. Это поможет вам снова собрать сварочный аппарат. Фотографии также являются отличным способом показать что-то необычное производителю или ремонтнику без необходимости физически показывать им сварщика.

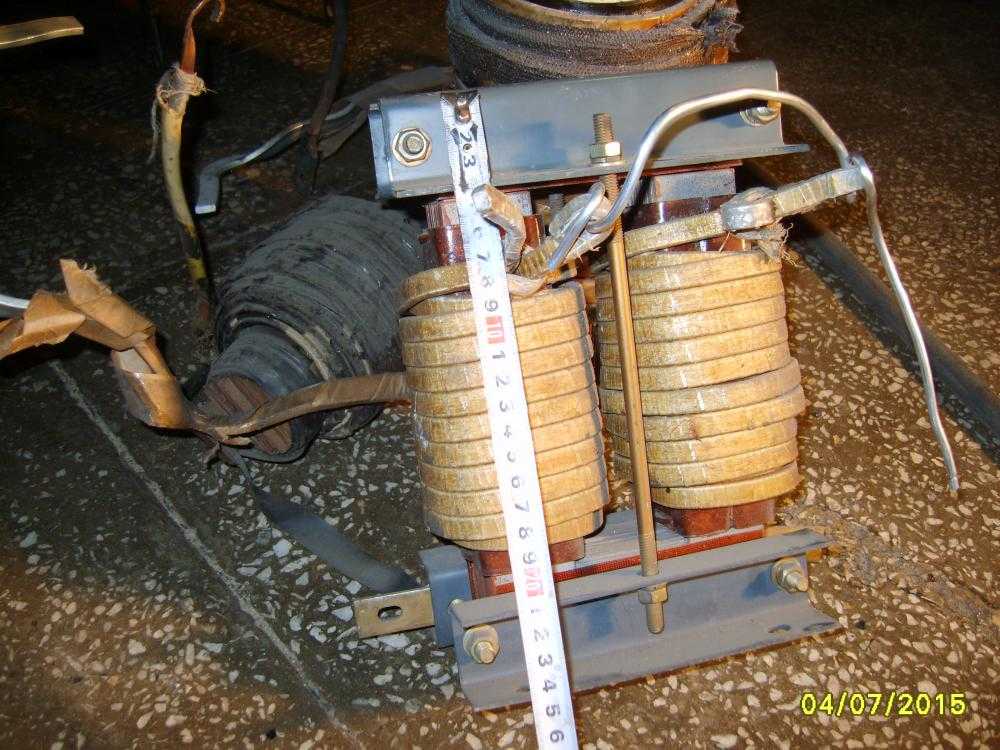

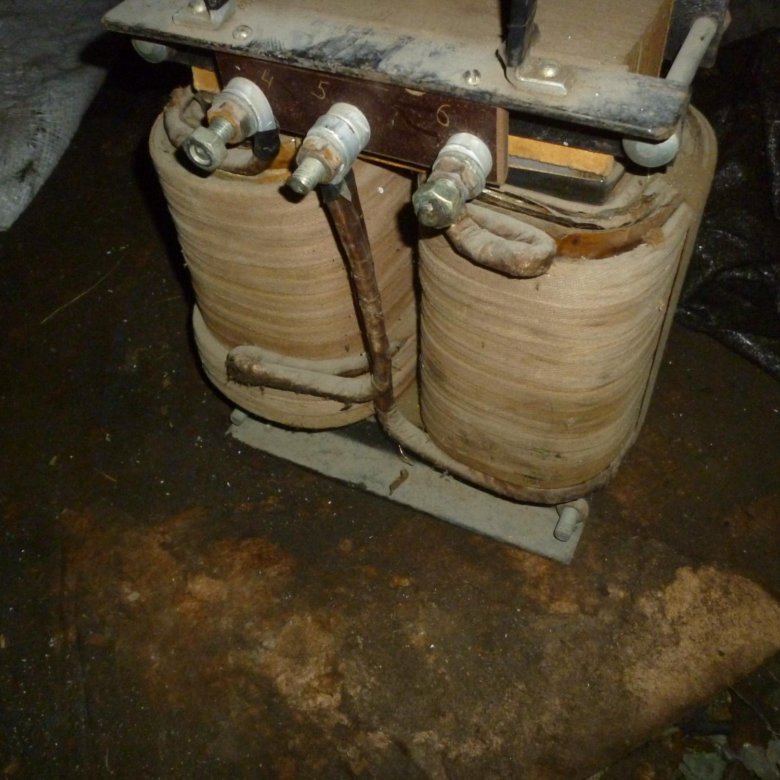

Получив доступ к трансформатору, обратите внимание на следующие признаки возможной проблемы с трансформатором:

• Признаки перегрева: деформации или оплавление внешней части трансформатора или частей вокруг него
  • Не утруждайте себя проверкой трансформатора при наличии явных признаков перегрева
• Ослабленные соединения: ослабленных соединений могут привести к тому, что ваш трансформатор выйдет из строя.
• Вздутие: трансформатор необходимо заменить, если выявляется, что какая-либо его часть выпирает, это еще один признак повреждения от перегрева сварщик требует, чтобы вы понимали, как был собран трансформатор. Схема подключения должна быть указана в руководстве по эксплуатации. Большинство руководств по эксплуатации сварочных аппаратов содержат сложную электрическую схему.

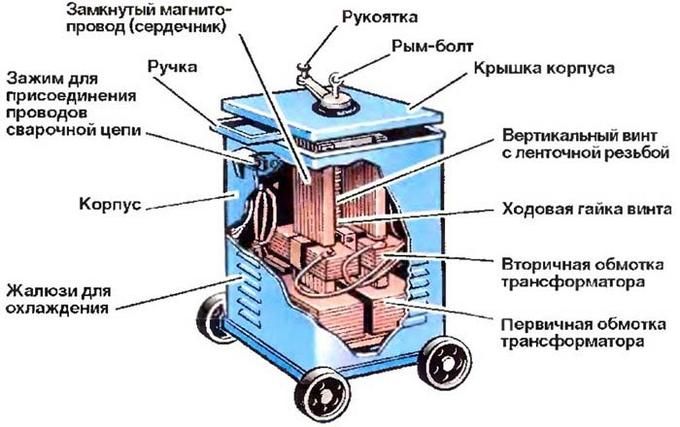

  В общем, трансформаторы, используемые при сварке, имеют следующую схему конструкции:

  • Первичные ответвители и вторичные ответвители расположены во вторичных обмотках
    • Вторичная обмотка подключается к розетке или токовому выключателю
  • Одна сторона вторичной обмотки соединена со сварочным стержнем, а другая – со сварными деталями
• Отводы первичной и вторичной обмотки служат для снижения напряжения в системе
• Переключатели ответвлений (входят не во все сварочные аппараты)
  • Они позволяют сварщику регулировать напряжение поворотом крана

Как только вы получите общее представление о схеме подключения сварочного трансформатора, вы можно приступить к выполнению тестов, чтобы определить, как работает трансформатор, при этом используя недорогое оборудование.

3. Приобретите мультиметр

Первый шаг к проверке сварочного трансформатора — приобретение мультиметра, такого как цифровой мультиметр Etekcity. Недорогой мультиметр, такой как тот, который производит Etekcity, предоставит вам следующие возможности:

• Измерение переменного/постоянного напряжения от источника постоянного тока
• Сопротивление
• Диод
• Непрерывность цепи

Перечисленный выше мультиметр может использовать только для измерения постоянного тока. Если вам нужно измерить эти параметры в системе с переменным током, вам понадобится мультиметр, такой как этот цифровой мультиметр Etekcity для переменного тока.

Цифровой мультиметр с клещами Meterek является более универсальным вариантом. Он может точно измерять как переменное, так и постоянное напряжение и ток. Он также включает в себя специальный режим для проверки непрерывности, среди других функций режима.

Проверка непрерывности является важным этапом процедуры проверки сварочных трансформаторов, о чем будет сказано далее в этой статье.

Связанное чтение: В чем разница между сваркой на переменном и постоянном токе >> Переменный и постоянный ток

4.

 Убедитесь, что питание отключено

Перед подключением мультиметра или выполнением любых испытаний убедитесь, что система отключается от всех источников питания. Для таких машин, как сварочные аппараты, требуются «понижающие» трансформаторы, поскольку они требуют преобразования более высокого напряжения, поступающего в систему, в более низкое напряжение.

Именно по этой причине те, кто пытается сделать свои собственные элементарные аппараты для дуговой сварки в домашних условиях, будут тянуть трансформаторы от микроволновок для своих сварщиков. Трансформаторы предъявляют высокие требования к безопасности. Работа с системой, которая не была полностью отключена от источника питания, сопряжена с высоким риском поражения электрическим током.

По этой причине перед испытанием необходимо снять трансформатор и прокачать конденсаторы. Термин «прокачка конденсаторов» просто относится к действию, позволяющему разрядить конденсаторы.

Пока в трансформаторе есть стоковые резисторы, этот процесс не требует дальнейшего вмешательства перед переходом к следующему шагу.

Связанная статья: Средства индивидуальной защиты для сварщиков – СИЗ | Перечень и требования

Однако, если трансформатор не имеет стоковых резисторов, , может потребоваться короткое замыкание конденсаторов. По всей вероятности, трансформатор в вашем сварочном аппарате, вероятно, имеет резисторы стока, а это означает, что вы можете позволить резисторам самостоятельно отводить мощность от конденсаторов.

5. Двойная проверка, чтобы убедиться, что на трансформатор не подается питание

Рекомендуется дважды проверить, что на трансформатор не подается питание, с помощью мультиметра. Для начала убедитесь, что мультиметр или омметр установлен на самое низкое значение по шкале напряжения. Вы сделаете это, перемещая ручку, расположенную в центре мультиметра.

Если вы не знаете, что делать, рекомендуем вам прочитать руководство по эксплуатации вашего мультиметра или посмотреть это полезное видео.

Как пользоваться мультиметром для начинающих – как измерять напряжение, сопротивление, целостность цепи и силу тока >> Посмотрите видео ниже показание 0. Если на экране мультиметра отображается любое значение, отличное от 0, регулируйте центральную ручку в секции напряжения до тех пор, пока на экране дисплея не появится показание 0.

6. Проверьте входное напряжение трансформатора

Первый тест, который вам нужно выполнить, это проверить входное напряжение трансформатора. Сварочные трансформаторы имеют первичную и вторичную катушки, как описано в книге «Принципы и применение сварки» .

Понижающий трансформатор, используемый при сварке, имеет больше витков проволоки в первичной обмотке, чем во вторичной обмотке.

Это позволяет сварщику получать ток высокого напряжения с малой силой тока и преобразовывать его в ток низкого напряжения с большой силой тока для целей сварки.

Стороны входа и выхода трансформатора должны быть маркированы снаружи трансформатора. Если это не так, то вам необходимо свериться со схемой подключения, включенной в руководство пользователя сварочного аппарата.

Затем возьмите мультиметр и убедитесь, что он настроен на контрольное напряжение. Подсоедините по одному щупу мультиметра к каждой стороне клеммы входного напряжения и запишите значение напряжения, как показано на экране дисплея.

Убедитесь, что вы повторяете этот тест несколько раз, чтобы получить точные результаты. Странные показания могут быть результатом неправильного использования мультиметра.

После того, как вы определили, что у вас есть точные показания и стабильные результаты, вы можете сравнить показания напряжения с заявленным входным напряжением, указанным в разделе технических характеристик руководства пользователя.

Если входное напряжение не соответствует указанному входному напряжению, перейдите к проверке источника напряжения перед устранением неисправности трансформатора.

7.

Проверьте выходное напряжение

Вам также необходимо проверить выходное напряжение трансформатора. Клеммы, на которые подается выходное напряжение, должны быть отмечены на трансформаторе.

Если вы не можете определить, на какую клемму подается выходное напряжение, посмотрите электрическую схему в руководстве пользователя сварочного аппарата.

По крайней мере, выходное напряжение должно быть меньше, чем входное напряжение понижающего трансформатора, типа трансформатора, обычно используемого при сварке. Если выходное напряжение больше или равно входному напряжению понижающего трансформатора, проблема может заключаться во вторичной обмотке.

Для измерения выходного напряжения сварочного трансформатора, убедитесь, что центральная ручка мультиметра настроена на считывание напряжения. Разместите по одному проводу на каждом конце выходной клеммы. Проверьте напряжение несколько раз, чтобы убедиться, что показания точны и непротиворечивы.

Показания выходного напряжения должны быть как минимум в пределах разумного диапазона значения, указанного в разделе технических характеристик руководства пользователя для вашего сварочного аппарата.

Более дешевые мультиметры не обязательно являются самыми точными, но они вполне подходят для этих целей и обязательно дадут вам знать, попадает ли полученное вами значение в ожидаемый диапазон.

Если вы получите неожиданное значение, вам необходимо устранить неполадки со сварочным трансформатором. Если входное напряжение в норме, но выходное напряжение слишком низкое или высокое, , то, скорее всего, проблема во вторичных обмотках, как упоминалось ранее.

 Это может быть ремонт, который вы можете сделать самостоятельно. Вы можете подумать о поиске электрика или компании по ремонту сварочных аппаратов, которые могут починить вторичную обмотку по цене, которая ниже, чем стоимость полной замены трансформатора.

Прежде чем продолжить чтение, вот статья , которую мы написали: Если ваш сварщик продолжает отключать выключатель, прочтите это руководство

8. Выполните проверку целостности первичных обмоток

Начните с перемещения ручки на мультиметре, чтобы считать сопротивление. Ручку нужно будет переместить в секцию омметра вашего мультиметра, чтобы вы могли начать измерение сопротивления.

Для начала соедините отдельные выводы мультиметра вместе. Мультиметр должен показывать непрерывность.

Непрерывность обычно отображается на мультиметре звуковым сигналом непрерывности. Многие мультиметры не имеют специального режима непрерывности , в отличие от этого универсального мультиметра .

К счастью, вы все еще можете измерять непрерывность на мультиметрах без специального режима проверки целостности цепи. В таких системах показания сопротивления должны быть близки к нулю.

Снимите проводку со стороны входа трансформатора. Затем прикоснитесь положительным и отрицательным выводами мультиметра к противоположным входным клеммам.

Значение сопротивления должно быть близко к 0 , что указывает на непрерывность. Если это не так, проверьте проводку несколько раз, чтобы убедиться, что проблема заключается в ложных показаниях мультиметра.

Если показания сопротивления по-прежнему выходят за пределы ожидаемого диапазона значений, вероятно, у вас неисправен трансформатор.

Эта проблема, скорее всего, указывает на необходимость полной замены трансформатора. По всей вероятности, не существует такого ремонта, который мог бы исправить сварочный трансформатор, который просто не работает вообще.

Как работают сварочные трансформаторы. Разборка и объяснение >> Посмотрите видео ниже

9.

Проведите проверку целостности вторичных обмоток

Вам также потребуется выполнить проверку целостности вторичных обмоток трансформатора. Отсоедините выходные провода от трансформатора. Убедитесь, что мультиметр настроен на считывание сопротивления.

Чтобы быть точным, сначала коснитесь 2 проводов мультиметра вместе, считывая сопротивление, чтобы убедиться, что мультиметр способен проверить непрерывность. Мультиметр издаст звуковой сигнал и/или покажет значение сопротивления, близкое к 0.

Затем подключите каждый провод к каждой выходной клемме. Мультиметр должен показывать непрерывность.

Если мультиметр не показывает целостность цепи, то следует проверить вторичную цепь на наличие короткого замыкания на массу, которое часто возникает из-за оголенного провода. В этом случае потребуется полная замена трансформатора.

10. Устранение неполадок, вызванных трансформатором

Проблемы с работой сварочного аппарата часто связаны с трансформатором. Операторы часто инстинктивно не думают, что это может быть причиной того, что их сварочный аппарат не работает должным образом.

В руководстве по эксплуатации этого трансформатора для дуговой сварки указано, что разомкнутая цепь трансформатора является одной из потенциальных причин того, что сварщик вообще не сможет выполнять сварку. Вы также можете заметить, что при первом запуске сварочный аппарат работает нормально, но вскоре после этого перестает работать.

Если ваш сварочный аппарат работает от постоянного тока, то такая нерегулярная работа сварочного аппарата может быть результатом плохих внутренних соединений.

Часть вашей процедуры поиска и устранения неисправностей должна включать выполнение серии тестов трансформатора, чтобы убедиться, что неисправный трансформатор не является причиной проблем с производительностью.

Зачем все еще использовать сварочные аппараты на основе трансформаторов?

Большие дебаты в области сварочных ям противопоставляют инверторных сварщиков трансформаторным сварщикам. На протяжении большей части истории промышленности трансформаторные сварочные аппараты были нормой. Однако в конце 19Инженеры-программисты 80-х годов начали разрабатывать сварочные аппараты на базе инверторов.

Сварочные инверторы используют технологию на основе кремния. Это компьютеризированные сварочные аппараты, которые могут легко регулировать силу тока без использования неуклюжих трансформаторов и выпрямителей, используемых в традиционных сварочных аппаратах.

Связанное чтение: Каковы преимущества инверторного сварочного аппарата?

Сварщики трансформаторов по-прежнему сохраняют свои достоинства. Во-первых, их намного легче ремонтировать. Подумайте, насколько проще ремонтировать старый автомобиль, чем ремонтировать современные автомобили с более сложными компьютерными системами.

По этой причине многим операторам удобнее использовать трансформаторные сварочные аппараты.

Сварочные аппараты-трансформеры также существуют гораздо дольше. Это означает, что на совершенствование характеристик трансформаторных сварочных аппаратов было потрачено больше времени, чем на инверторные сварочные аппараты. Справедливости ради следует отметить, что за последние годы инверторы немного отстали.

Сварочные аппараты с инвертором по-прежнему дороже, чем сварочные аппараты с трансформатором , хотя средняя стоимость инверторов с годами снизилась. Если вы в основном свариваете литейную сталь в своем домашнем цеху, то вы обнаружите, что трансформатор по-прежнему вполне соответствует вашим требованиям.

Сварочные аппараты-трансформеры — действительно лучший вариант для сварщика-сделай сам, если принять во внимание цену.

Инверторы также обходятся дороже в ремонте после истечения срока гарантии, говорится в этой статье, опубликованной в The Fabricator . Инверторы — это дорогостоящее оборудование, которое нужно ремонтировать, особенно если вы сталкиваетесь с постоянными проблемами с компьютерной системой.

Трансформаторы менее затратны в ремонте или замене, потому что вы можете получить запасные части из отходов.

Сколько Ом должен считывать трансформатор?

Показания вашего омметра не должны иметь существенных различий между результатом его проверки и сопротивлением, указанным в паспорте трансформатора.

Сопротивление переменному току удерживается в проводах, намотанных вокруг его сердечника. Вы измеряете это, касаясь омметром красного и черного контактов на противоположных концах проводки трансформатора.

Если есть существенная разница между техническими данными вашего трансформатора, вам следует рассмотреть возможность немедленной замены трансформатора.

Любое показание бесконечного сопротивления или OL может быть измерено как неисправность трансформатора и должно быть заменено.

Какая сторона трансформатора имеет более высокое сопротивление?

Какая сторона трансформатора имеет большее сопротивление? Входная сторона трансформатора (или первичная сторона) обычно имеет более высокое значение, поскольку в этой точке подключается основное электропитание. Выходная (или вторичная) сторона — это место, где электрический ток отправляется на нагрузку.

Напряжение на первичной обмотке понижающего трансформатора всегда больше, чем на вторичной обмотке, поэтому она имеет большее сопротивление, чем вторичная обмотка.

Значит, сторона с большим сопротивлением должна быть основной. Другие способы найти первичный источник:

• Используйте мультиметр в непрерывном режиме, , и вы можете проверить первичный, а затем вторичный провод, чтобы увидеть более высокое значение мультиметра.
• Если ваш трансформатор представляет собой трансформатор с центральным отводом, вы обнаружите, что первичная обмотка обычно имеет два провода, а вторичная обмотка — три провода.
• Если ваш трансформатор имеет маркировку, отображается первичное напряжение в верхней части трансформатора, а меньшее вторичное напряжение отображается в нижней части дисплея.

Как размагнитить сердечник трансформатора?

Как размагнитить сердечник трансформатора? Для размагничивания катушки трансформатора необходимо подать постоянный ток, причем его величина должна быть уменьшена за счет смены полярности направленного тока несколько раз.

Размагничивание имеет решающее значение для трансформатора, так как сердечник может иметь остаточную намагниченность после отключения от источника питания или остаточную намагниченность после измерения сопротивления обмотки.

Если ваш трансформатор не размагничен должным образом, это может вызвать высокие пусковые токи при повторном включении сердечника. Этот остаточный магнетизм может привести к повреждению катушек или снижению зажимного усилия.

Эти механические удары, вызванные перегрузкой по току, могут привести к ослаблению обмотки и механическому отказу.

Инверторные сварочные аппараты лучше, чем трансформаторные?

Обе машины имеют свои преимущества и недостатки в зависимости от таких факторов, как пространство, эффективность и долговечность.

Инверторы обычно используют меньше ампер для достижения того же напряжения, что и трансформатор, поэтому они более эффективны и производят более стабильную дугу. Трансформаторы имеют более высокие рабочие циклы и могут выполнять более тяжелые операции, чем инверторы.

Они также имеют более длительный послужной список долговечности, поскольку технология существует значительно дольше.

Инверторы занимают меньше места, чем трансформатор, поэтому подходят сварщикам, работающим в ограниченном пространстве. У инверторов больше рабочих частей, поэтому ремонт не так прост, как у более простого по конструкции трансформатора.

Первоначальная стоимость инвертора выше, чем у трансформатора, но благодаря сравнительно низкому потреблению электроэнергии (около 10%) ваш инвертор с течением времени экономит деньги.

Инверторы более универсальны с точки зрения материалов, чем трансформаторы с возможностью программирования GMAW и GTAW.

Однако, если ваши потребности просты и вы сосредоточены на низкоуглеродистой стали, трансформатор — это все, что вам нужно для прочной и надежной машины, которая прослужит вам долгое время.

Какой трансформатор используется при дуговой сварке?

Какой трансформатор используется в дуговой сварке? Чаще всего дуговые сварщики выбирают преобразователи на основе IGBT или MOSFET, работающие от сети в постоянный или синтезированный переменный ток, такие как Dekopro Arc Welder.

Хотя для дуговой сварки доступно пять источников питания, большинство современных сварщиков не выбирают трансформаторы сетевой частоты.

Несмотря на то, что простые системы с первичным отводом могут быть достаточно надежными для сварки MIG, перепады подачи могут быть проблематичными. Тиристорные регуляторы позволяют плавно регулировать мощность и могут использоваться для большинства целей сварки.

Связанное чтение: Что такое арочная сварка?

Инверторные источники питания обладают наибольшими преимуществами с точки зрения эффективности и производительности.

Они преобразуют сетевой переменный ток (50 Гц) в высокочастотный переменный ток перед выпрямлением в постоянный ток, подходящий для сварки.

---

Вот некоторые из моих любимых инструментов и оборудования

Спасибо за чтение этой статьи. Я надеюсь, что это поможет вам найти самую последнюю и точную информацию для вашего сварочного проекта. Вот некоторые инструменты, которые я использую ежедневно, и надеюсь, что вы также найдете их полезными.

Есть партнерские ссылки, поэтому, если вы решите использовать любую из них, я получу небольшую комиссию. Но, честно говоря, это именно те инструменты, которые я использую и рекомендую всем, даже своей семье. ( NO CRAP )

Чтобы увидеть все мои самые актуальные рекомендации, проверьте этот ресурс , который я сделал для вас!

Рекомендуем прочитать:

Как сварить с помощью генератора?

Что такое многопроцессорный сварочный аппарат и когда вы его используете?

9Руководство покупателя портативного сварочного аппарата 0002: 5 вещей, на которые стоит обратить внимание

Трансформаторы для контактной сварки RoMan | TJ Snow

ТРАНСФОРМАТОРЫ MFDC/ИНВЕРТОРНОГО ТИПА

Этот компактный и прочный трансформатор RoMan MFDC идеально подходит для роботизированной сварки и сварки больших выступов.

• Диапазон кВА: 40–1000 кВА
• Первичное напряжение: 325–800 В
• Диапазон частоты: 400–2500 Гц
7

KVA Rating @50%	Model #	Primary Volts/Hertz	Secondary Volts	Metric/Imperial	Weight lb/kg	Replaces	Normally In Stock
40	TDC-1057	340/1200	2. 23-4.47	I	50		N
100	TDC-5583	650/1000	9	М	47,4/21,5	ТДЦ-1042 ; TDC-1064	Y
100	TDC-5618	500/1000	9.1	M	47.4/21.5		N
100	TDC-5748	800/1000		M	47,4/21,5		N
160997	650/1000	9.0-13.0	M	70/32	TDC-5610	Y
160	TDC-5826	500/1000	9.0-13.1	M	70/32		N
160	TDC-5999	800/1000	9.0-13.1	M	70/32		N
160	TDC -6650	650/1000	9. 0-13.0	M	70/32		N
160	TDC-6827	800/1000	9.0-13.1	M	70/32		N
170	TDC-1070	650/1000	9.5-13.0	I	45/100		Y
170	TDC-1078	650/1000	9.5-13.0	M	45/100		N
170	TDC-5620	800/1000	9.5-13.1	M	45/100		N
170	TDC-6599	325/1000	9.5-13.0	M	45/100		N
225	TDC-7000	650/1000	13	M	110/50		N
225	TDC-7080	500/1000	13. 1	M	110/50		N
320	TDC-5874	500/1000	9.0-13.1	M	190/86		N
320	TDC-5876	650/1000	9.0-13.0	M	190/86		Y
320	TDC-6128	800/1000	9.1-13.1	M	190/86		N
320	TDC-7099	500/1000	9.0-13.1	M	250/114		N
320	TDC-7015	650/1000	9.0-13.0	M	250/114		N
320	TDC-7021	800/1000	9.09-13.11	M	250/114		N
400	TDC -5447	500/1000	9. 0-13.1	M	435/198		N
400	TDC-5422	650/1000	9.5-13.0	M	435/198		N

ТРАНСФОРМАТОР ПРИСПОСОБЛЕНИЯ

Трансформатор прикрепляемого типа RoMan идеально подходит для многоточечной сварки. Этот гибкий трансформатор с водяным охлаждением легко адаптируется к вашему конкретному применению. Созданный в соответствии со спецификациями RWMA, доступно множество опций и конфигураций.

• КВА Диапазон: 25–200 кВА
• Напряжение:
  • 240 В, 50 Гц
  • 480 В, 60 Гц
  • 575 В, 60 Гц
• Опции:
  • Комплект вторичных параллельных шин
  • Комплект вторичных последовательных шин
  • Реактор заземления

Model #	KVA	Volts/ Hertz	Secondary Volts (min – max)	Weight (lbs)
F48660A1SALX	60	480 / 60	3. 58 – 5	140
F48685B1SELX	85	480 / 60	5.39 – 7.06	185	Typically in stock
F486120J1SELX	120	480 / 60	7.16 – 9.06	225	Typically in stock
F486150D1SELX	150	480 / 60	9.41 – 11.43	270	Typically in stock
F486200DL1SELX	200	480 / 60	12.63 – 15.5	385	Typically in stock

MACHINE TYPE TRANSFORMER

RoMan’s machine type transformer is используется в различных приложениях, таких как точечное, прессовое, шовное, коромысло и многое другое. Этот прочный трансформатор с водяным охлаждением соответствует стандартам RWMA. Трансформатор подключается к сварочному инструменту на верхнем и нижнем колене шинами или ламинированными шунтами.

• КВА. для получения подробной информации о моделях/напряжениях, не указанных в списке.
99447  0496 M44650NB1BNLX

Модель №	КВА	Вольт/Гц	Вторичное напряжение (мин.–макс.)	Вес (фунты)	50	440 / 60	4 – 7.9	339
M44675NL1BNLX	75	440 / 60	5.7 – 10	372
M446100NL1BNL	100	440 / 60	6.8 – 10	389
M446150PL1BNLX	150	440 / 60	6.4 – 11	546	Typically in stock
M446200PL1BNLX	200	440 / 60	7.45 – 11.28	567	Typically in stock
M446200PA1BNL	200	440 / 60	7. ← Распределительный щит электрический: Распределительный электрический щит Арматура под ленточный фундамент: какую арматуру закладывают в фундамент → Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
