Как собрать распределительный щит своими руками: видео, схема, фото
Итак, Вы осуществили монтаж электропроводки в квартире и последнее, что вам осталось – собрать распределительный щит своими руками, установив в него все автоматы, УЗО и счетчик электроэнергии. Многие электрики новички опасаются самостоятельно заниматься монтажом электрощита и предпочитают вызвать для этого мастера, который сделает все за приличную цену. Чтобы читатели «Сам электрика» знали, как правильно осуществить сборку бокса, далее мы рассмотрим пошаговую инструкцию и предоставим наглядные видео уроки.
- Важно знать
- Основной процесс
- Шаг 1 – Создаем схему
- Шаг 2 – Подготавливаем материалы и инструменты
- Шаг 3 – Собираем электрощит
- Полезные советы
Важно знать
Для начала следует объяснить Вам, какие бывают электрощиты для применения в домах и квартирах. Предоставленная информация поможет вам правильно выбрать электрический щит для квартиры или дома.

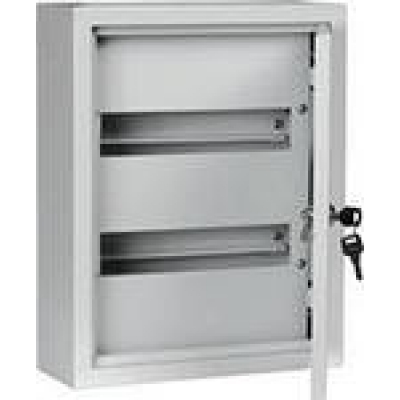

Так называемые «боксы», в которых устанавливается вся защитная автоматика и электросчетчик, могут быть представлены в следующих разновидностях:
- Материал изготовления: пластик либо металл. Первый вариант более практичен, т.к. имеет небольшой вес и эстетически привлекательный внешний вид щита. Что касается металла – он надежнее и долговечнее.
- Способ крепления: накладные и встраиваемые. Соответственно для последних необходимо изготавливать специальную нишу в стене, но в то же время они не занимают свободное пространство в комнате. Установка встраиваемых распределительных щитков сложнее, но в то же время они чаще используются при монтаже скрытой электропроводки. Накладной вариант крепится к стене дюбель-гвоздями либо саморезами, что заметно облегчает монтажные работы.
Также следует рассказать о наиболее качественных производителях «боксов». Так как Вы в любом случае будете покупать щиток в магазине, рекомендуем отдавать предпочтение следующим фирмам: ABB (АББ), Legrand (Легранд), IEK (ИЕК), EKF, Schneider Electric (Шнайдер Электрик).
Преимущество выбора продукции этой лидирующей четверки заключается в следующем:
- качественные материалы изготовления (если пластик, то термостойкий), если металл, все сварочные и клепанные соединения выполнены аккуратно;
- стоимость ненамного выше, чем у моделей среднего качества;
- в комплекте идут вспомогательные детали для сборки распределительного щита, которые бы пришлось покупать отдельно: нулевая шина и заземляющая, наклейки с обозначениями, крепежные винтики.
Ну и последнее, о чем хотелось бы рассказать перед предоставлением инструкции — из чего состоит вводной распределительный щиток в квартире (частном доме).

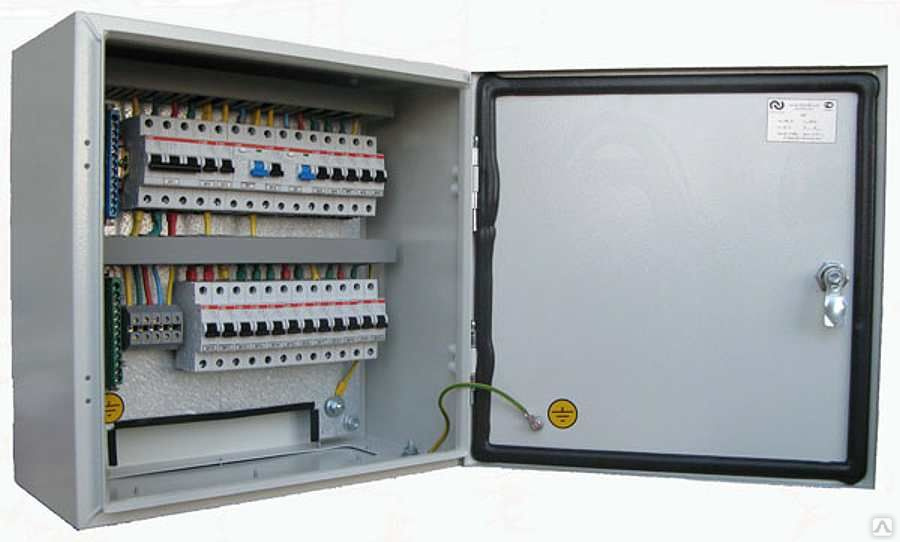

Основные составляющие это:
- Сама коробка с дверцей.
- DIN-рейка (на нее осуществляется крепление всей автоматики).
- Распределительные шины (PE и N) для соединения всех заземляющих и нулевых проводников.
- Группа автоматических выключателей с УЗО (либо совмещенный вариант – дифференциальный автомат).
- Счетчик электроэнергии.
- Провода для соединения всех элементов схемы.
Тут следует отметить, что для выбора соединительных жил лучше заблаговременно рассчитать сечение по мощности и току, чтобы самостоятельно подобрать наиболее подходящий диаметр проводника. По поводу автоматики отдельная тема, однако, мы уже рассматривали, что лучше выбрать: дифавтомат или УЗО, информация будет для Вас полезной.
Если сказать кратко и простыми словами, то соединение автоматов в щитке выполняют медным одножильным проводом с однопроволочной жилой (монолитной). При использовании проводов с многопроволочными (гибкими) жилами – та часть, которая зажимается в клеммниках автоматов, УЗО и прочего должна быть обжата или залужена припоем и паяльником. Это нужно для того, чтобы клеммник при затяжке не расплющил проволоки и со временем не ослаб контакт. Провода можно использовать типа ПВ-1, ПВ-3 или отдельные жилы извлеченные с ВВГ, ПВС и прочих (этот вариант хуже).
С ознакомительной частью разобрались, переходим к инструкции, которая поможет собрать распределительный щит в доме своими руками.
Очень интересная видео инструкция по данной теме:
Как правильно осуществить сборку щитка своими руками
Основной процесс
Сразу же обращаем ваше внимание на то, что в статье предоставлена инструкция по сборке распределительного щита на 220 В. Если вы хотите собрать трехфазный щит, ознакомьтесь с отдельной инструкцией, на которую мы сослались!
Шаг 1 – Создаем схему
Для начала Вы должны создать схему подключения всех автоматов, счетчика и распределительных шин для того, чтобы быстро и правильно собрать распределительный щиток в квартире (либо загородном доме).
На данном этапе необходимо также самому выбрать наиболее подходящее место для установки каждого изделия на DIN-рейке. Чем компактнее и логичнее будут расставлены автоматы, тем Вы больше сэкономите соединительных проводов и сделаете бокс удобным для обслуживания.
К Вашему вниманию пример того, как должна выглядеть схема сборки распределительного щита в квартире на 220В:
В Вашем варианте может быть все в корне по-другому, и это не будет свидетельствовать о том, что схема составлена неправильно. В каждом индивидуальном случае собрать распределительный щит можно по-своему.
Шаг 2 – Подготавливаем материалы и инструменты
Среди инструментов Вам обязательно потребуются:
- мультиметр (чтобы прозвонить проводку после подключения всех элементов).
- набор отверток (закручивать винтики на клеммах).
- инструмент для снятия изоляции либо, в крайнем случае, монтажный нож электрика.
- шуруповерт (крепить бокс к стене)
Что касается элементов схемы, тут все Вы сами должны выбирать, в зависимости от суммарной нагрузки на электропроводку, напряжения в сети (1 либо 3 фазы) и разветвленности созданной схемы.
- Как распределить нагрузку по фазам
- Как разделить электропроводку на группы
- Как составить схему электропроводки перед ремонтом
Ознакомившись с данными статьями можно идти в магазин за подходящей автоматикой и материалами, после чего останется только собрать распределительный щит своими руками.
Шаг 3 – Собираем электрощит
Вот мы и подошли к наиболее важной части статьи. Теперь, когда Вы уже знаете, из чего будет состоять «начинка» бокса и как осуществлять выбор каждого из изделий, можно переходить к сборке.
Сразу же следует отметить один очень важный нюанс – Вы должны согласовать с представителями энергосбыта, кто будет устанавливать электросчетчик. Если Вам разрешат его установить самостоятельно, можете составить соответствующий акт и идти приступать к работе.
Пошаговая инструкция по монтажу электрического щита выглядит следующим образом:
- Повесьте корпус на стену (либо установите в подготовленную нишу).
- Заведите в распределительный щиток вводные провода и те, которые идут от каждой комнаты/мощных электроприборов.
- Зачистите жилы для качественного присоединения к клеммам.
- С помощью саморезов закрепите внутри корпуса DIN рейку, которая будет служить креплением для сборки всей «начинки».
- Закрепите все автоматические выключатели, УЗО и даже счетчик (если его крепления соответствуют) на установленной планке. Тут все просто, конструкция щита включает в себя специальный фиксатор, который быстро и без усилий защелкивает изделие на рейке.
- Установите нулевую и заземляющую шину.
- Нарежьте соединительные провода на подходящие отрезки.
- Соедините между собой все элементы согласно схеме. Не забываем, что вводные фаза и ноль для автоматических выключателей и УЗО обязательно должны заводиться к верхним клеммам. О том, как соединить автоматы в щитке, мы рассказали в отдельной статье.
- Тщательно проверьте качество сборки распределительного щита, при необходимости еще раз подтяните винты на всех клеммах.
- Пригласите представителя энергосбыта для того, чтобы он выполнил опломбировку электросчетчика.
- Проверьте правильность выполненных работ, включив вводной автомат.
Если же после того, как Вы включили электроэнергию, не появился характерный запах горелого, не возникло искрение и не произошло срабатывание УЗО, значит, все электромонтажные работы выполнены правильно.
Наглядный видео урок всего основного процесса:
Правильная сборка
Напоследок рекомендуем ознакомиться с некоторыми простыми советами, которые помогут более правильно собрать распределительный щит в квартире и частном доме.
Полезные советы
Первое, что хотелось бы посоветовать – с внутренней стороны крышки бокса наклейте схему с условными обозначениями (что где находится). Если возникнет аварийная обстановка и Вас не будет на месте, любой другой сможет быстро отключить электроэнергию либо наоборот включить тот автомат, который выбил.
Также рекомендуем все группы проводов внутри щитка обозначить бирками и дополнительно группировать пластиковыми хомутами, как показано на фото. Это позволит сделать обслуживание и ремонт более удобным, чтобы человек не ломал голову при поиске нужного контакта. О том, как может быть выполнена маркировка проводов при монтаже, мы рассказывали в отдельной статье.
Не забываем про важную особенность подключения УЗО и автоматических выключателей – вводные проводники нужно обязательно заводить сверху, что даже дублирует завод-изготовитель на передней панели изделия.
После того, как Вы осуществили первое включение электрощита после сборки, оставьте его открытым на пару часов, после чего подойдите и проверьте температуру автоматики и проводов. Если где то изоляция начнет плавиться, немедленно отключите электричество и приступайте к поиску проблемы, иначе в дальнейшем короткого замыкания Вам не избежать.
Раз в полгода необходимо подтягивать винтики на клеммах автоматики внутри бокса, особенно если Вы используете алюминиевые провода.
Не покупайте компактный распределительный щит, в котором будет впритык места. Во-первых, возможно, в дальнейшем Вы добавите новые элементы в схему. Во-вторых, тесное пространство будет способствовать перегреву устройств и их быстрому выходу из строя.
Вот и все, что хотелось рассказать о том, как собрать распределительный щит своими руками. Надеемся, что информация была для Вас полезной и интересной. Если возникли какие-либо вопросы, задайте их нашим специалистам в комментариях либо категории «Вопрос электрику»!
Распределительный щит — 95 фото современных видов и их характеристики
Сегодня навесной распределительный щит или как его часто называют шкаф электрического типа – это коробка с установленными внутри устройствами, предназначенными для защиты в доме сети и обыкновенными счетчиками электроэнергии. Что важно знать еще перед установкой?
Как выбрать электрооборудование щитка?
Если вы решили приобрести встраиваемый распределительный щит, то в таком случае необходимо для начала сделать проект щитка и однолинейную схему.
Для этого выполняется чертеж плана помещения, с указанием всех розеток, выключателей, приборов для освещения, соединительных коробок и электроприборов, для которых предусмотрено персональное питание.
Посмотрев фото распределительного щита легко заметить, что число групп может быть выбрано произвольно, но необходимо лишь учесть нагрузку, которая будет в последующем.
Чаще всего для того, чтобы защитить осветительную электропроводку приобретают выключатели автоматического характера на номинальный ток 6А или 10А. Если выключатели розеточные, то в таком случае номинальный ток обязательно должен быть 16А.
На практике встречаются случаи, когда розетки делятся по своему назначению: например, отдельно для приборов обогревающего типа и отдельно для питания такой техники, как компьютеры. Реже встречается ситуация, когда розетки в доме подключаются от специального персонального автомата для каждой из комнат в доме.
Отдельно для всех созданных групп должны быть подсчитаны ориентировочные токи будущей нагрузки, выбраны соответствующие устройства защитного характера.
Кроме классических выключателей автоматического типа сегодня профессионалами рекомендуется использование УЗО на 30 мА или 10 мА.
В случае необходимости для щитка могут быть подобраны различные устройства, предназначенные для защиты от перенапряжения. Однако, профессионалы советуют выводить в отдельный щиток всю автоматику управления домашним освещением и располагать, например, на улице, поскольку большинство фотодатчиков производители выпускают с кабелем фиксированной длины для подключения.
Вид установки
Вы должны знать, что установка распределительного щита может осуществляться двумя способами:
- Встраиваемая установка;
- Накладная установка.
Сделать выбор в пользу одного или другого способа можно исключительно, опираясь на эстетические соображения или в зависимости от нагрузки, которая происходит на кабельную сеть.
Задумываясь над тем, как выбрать распределительный щит, стоит отметить, что щитки встраиваемого типа есть смысл устанавливать только в том случае, если число отходящих линий примерно в два и более раз меньше максимального числа модулей для выбранного щитка.
В противном случае практически невозможно будет провести многочисленные провода через боковые стены. Идеальный вариант – это щиток, у которого стена будет сниматься сзади, так как его легко в таком случае будет установить поверх проводов, выходящих из стены.
Правила установки распределительного щитка
На расстоянии от горючего
Ни в коем случае нельзя устанавливать пластиковый щит в котельной, любом другом пожароопасном помещении. Установка должна быть выполнена на максимально возможном расстоянии от резервуаров с газом, любыми другими легковоспламеняющимися веществами.
Специалисты советуют располагать щитки в помещении с хорошим проветриванием. При этом естественная вентиляция значительно лучше, нежели принудительная, которая просто перестает работать, если в квартире отключается электричество.
На свету
В месте, которое выбрано для установки щитка желательно, чтобы был обеспечен максимальный доступ естественных потоков света.
Это необходимо для того, чтобы в случае какой-либо неисправности специалист без применения автономных приборов освещения мог быстро устранить какую-либо неисправность.
Легкий доступ
Удержитесь от того, чтобы превратить помещение вышей щитовой в склад с огромным количеством вещей, которые вам, скорее всего никогда в жизни не понадобятся. К щитку всегда должен быть свободный доступ. В противном случае вы рискуете в аварийной ситуации не успеть обесточить сеть во всем доме.
Фото распределительных щитов
Также рекомендуем посетить:
- Детектор скрытой проводки
- Пайка проводов
- Кабель в землю
- Заземление в частном доме
- Открытая электропроводка
- Однофазный двигатель
- Крепление кабеля
- Распределительная коробка
- Маркировка проводов
- Установка выключателя
- Фотореле для освещения
- Показания электросчетчика
- Дифференциальный автомат
- Провод СИП
- Электропроводка в деревянном доме
- Точечные светильники
- Подключение люминесцентных ламп
- Магнитный пускатель
- Освещение участка
- Подключение светильника
- Соединение проводов
- Подключение диммера
- Скрытая электропроводка
- Электрозвонок
- Сечение провода
- Ремонт утюга своими руками
- ВВГ кабель
- Монтаж электропроводки
- Замена электропроводки
- Датчик движения для включения света
- Схема электропроводки в доме
- Стабилизаторы напряжения для дома
- Смеситель на кухню
- Свет в аквариуме
- Штробление стен
Основы распределительных щитов, распределительных устройств и щитов
Гарт Стивенс, PE – Статья 240 Национального электротехнического кодекса (NEC) касается защиты от перегрузки по току и отмечает, что все электрические проводники должны быть защищены.
Устройства защиты от перегрузки по току (OCPD) состоят из предохранителей и автоматических выключателей.
Оба были запатентованы Томасом Эдисоном — автоматический выключатель в 1879 году и плавкий предохранитель в 1890 году. Хотя предохранители были первыми OCPD, которые широко использовались в домах и коммерческих зданиях, автоматические выключатели также имеют богатую историю защиты электрических установок и являются сегодня очень часто. В этой статье рассматриваются основы щитов, распределительных щитов и распределительных устройств, которые представляют собой три основных варианта организации, размещения и использования OCPD. Для простоты при обсуждении OCPD в этой статье будут упоминаться только прерыватели.
Провода соединяют выключатели с электрическими нагрузками, которые они питают. Каждый из трех типов снаряжения имеет уникальные характеристики, и в различных ситуациях каждый из них предпочтительнее других.
Garth Stevens, PE
В каждом из этих трех типов передач есть электрифицированные медные или алюминиевые шины, к которым прикреплены выключатели.
Затем провода соединяют выключатели с электрическими нагрузками, которые они питают. Каждый из трех типов снаряжения имеет уникальные характеристики, и в различных ситуациях каждый из них предпочтительнее других. Краткое описание каждого типа зубчатого колеса и таблица общих характеристик помогают определить предпочтительное применение каждого типа зубчатого колеса.
Щитовые панели
NEC определяет щитовую панель как: «Одиночная панель или группа панелей, предназначенных для сборки в виде единой панели, включая шины и автоматические устройства максимального тока, и оборудованные переключателями или без них для управления светом. , тепловые или силовые цепи; предназначен для размещения в шкафу или вырезанной коробке, размещенной в стене, перегородке или другой опоре или у нее; доступ только спереди» [NEC 100]. Их можно разделить на центры нагрузки и панели, которые часто называют «панелями».
Типичный пример панели. Центры нагрузки обычно используются в жилых и небольших коммерческих помещениях.
Поскольку он есть почти в каждом доме в Америке, это самый дешевый способ размещения автоматических выключателей. Сами выключатели обычно менее дороги, потому что они производятся серийно и просто подключаются к шине центра нагрузки. Центры нагрузки в первую очередь предназначены для приложений до 240 В и обычно рассчитаны только на 225 А. При таких номиналах они достаточно мелкие, чтобы уходить в стену из стоек 2×4, и достаточно узкие, чтобы поместиться между стойками на 16-дюймовых центрах.
Для более крупных корпусов для поверхностного монтажа один производитель предлагает центры нагрузки с номинальным током до 600 А. Также можно получить напряжение до 277В, но это не распространено. И центры нагрузки, и щиты монтируются в шкафах». . . снабжается рамой, матом или отделкой, на которые навешиваются или могут подвешиваться распашные двери или двери» [NEC 100]. Как требуется в NEC 408.38, они также имеют глухие фронты, что означает отсутствие «. . . части, находящиеся под напряжением, подвергаются воздействию человека на рабочей стороне оборудования» [NEC 100].
Обычно щиты используются для напряжения до 600 В, но также доступны более высокие номиналы напряжения. Панели могут быть рассчитаны на ток до 1200 А. Щиты меньшего размера могут вмещать втычные выключатели или выключатели с болтовым креплением. В больших щитах используются только выключатели с болтовым креплением, и они могут иметь стандартные термомагнитные или электронные выключатели с регулируемыми настройками. Щиты глубже, чем центры нагрузки. Стена, в которую монтируется встраиваемая панель, должна быть построена с использованием шпилек 2×6. Щиты номиналом 600 А и выше устанавливаются глубже и крепятся к стене.
Распределительные щиты
Распределительные щиты определяются в NEC как «Большая отдельная панель, рама или набор панелей, на которых установлены на лицевой, задней или обеих сторонах выключатели, устройства перегрузки по току и другие защитные устройства, шины и обычно инструменты. Эти узлы, как правило, доступны как сзади, так и спереди, и не предназначены для установки в шкафах» [NEC 100].
похожи на щитовые в том смысле, что они обычно рассчитаны на напряжение до 600 В, но они могут выдерживать более высокие токи короткого замыкания, чем щитовые щиты и центры нагрузки. Они устанавливаются на полу и имеют большую глубину, чем щитовые панели, обычно начиная с 18 дюймов в глубину. Поскольку распределительные щиты крупнее и дороже щитовых, они редко используются для шин с током менее 1200 А и могут быть рассчитаны на ток до 5000 А. Внутри распределительного щита могут быть установлены как выключатели с болтовым креплением, так и выкатные выключатели. Часто требуется доступ только спереди, но также может потребоваться доступ сзади и сбоку.
Распределительное устройство
NEC определяет распределительное устройство как: «Узел, полностью закрытый со всех сторон и сверху листовым металлом (за исключением вентиляционных отверстий и смотровых окон) и содержащий коммутацию первичной силовой цепи, прерывающие устройства или и то, и другое, с шинами и соединениями.
. В состав узла могут входить управляющие и вспомогательные устройства. Доступ внутрь корпуса обеспечивается дверцами, съемными крышками или тем и другим».
— самое большое из трех. Он может быть рассчитан на напряжение до 38 кВ и может иметь номинальный ток до 6000 А. Обычно используются выкатные выключатели, поэтому требуется доступ к передней и задней части механизма. Распределительное устройство тестируется по другому стандарту UL, чем щиты и распределительные щиты. Поскольку выключатели в распределительном устройстве находятся каждый в своем отсеке, устройство рассчитано на то, чтобы выдерживать условия короткого замыкания до 30 циклов. Щиты и распределительные щиты рассчитаны только на то, чтобы выдерживать условия короткого замыкания до 3 циклов.
В распределительных устройствах часто используются выкатные выключатели. Эти выключатели могут быть отсоединены от шины и удалены для обслуживания или замены, не отключая главный и не затрагивая другие выключатели в ряду передач.
С подвижными частями выкатной выключатель не нуждается в регулярном обслуживании, чтобы гарантировать, что механизмы должным образом смазаны и будут функционировать должным образом, когда это необходимо. Работа с включенным выключателем также требует особого внимания к потенциальной опасности дугового замыкания и использования средств индивидуальной защиты.
Когда один тип редуктора предпочтительнее других
Факторы, влияющие на решение о том, какой тип редуктора использовать, включают экономику, нехватку места, требования к инженерным сетям, возможность отключения объекта и размер электрической системы (напряжение и текущий рейтинг).
- Экономика часто определяет выбор типа оборудования. Если нагрузки немногочисленны и малы, центр нагрузки может выполнять эту работу. Поскольку специальные корпуса могут быть очень дорогими, если окружающая среда требует такого корпуса, обычно используется наименьшая возможная панель.
- Необходимое пространство для распределительных щитов или распределительного устройства часто становится проблемой, особенно в арендованных помещениях, где площадь в квадратных футах равняется доходу владельца. Везде, где это возможно, используются щитовые панели, чтобы свести к минимуму пространство на стенах и полу, необходимое для электрооборудования.
- Чтобы удовлетворить потребности коммунальных служб или сэкономить место внутри, часто главное распределительное устройство устанавливается снаружи здания. Это устраняет необходимость в корпусе трансформатора тока (C/T) для служебного входа, так как секция механизма может вместить C/T и счетчик.
- Отключение электрической системы для технического обслуживания может быть экономически невыгодным на промышленных или критически важных объектах. Поэтому применяют распределительные устройства с выкатными выключателями.
- В зависимости от потребностей объекта в электроснабжении могут потребоваться распределительные щиты или распределительные устройства для основного распределительного оборудования. Однако из соображений экономии и пространства, отмеченных выше, щитовые панели используются везде, где это возможно, по всему зданию.
Везде, где это возможно, используются щитовые панели, чтобы свести к минимуму пространство на стенах и полу, необходимое для электрооборудования.
Щит, распределительный щит, сравнительная таблица распределительных устройств
Нажмите на таблицу слева, чтобы развернуть ее. В этом документе представлено сравнение различных аспектов снаряжения разных стилей. Обратите внимание, что NEC не ограничивает использование каких-либо типов редуктора конкретными диапазонами напряжений или токов. Это продукты, созданные производителями электрооборудования в соответствии с требованиями Кодекса и потребностями электростроительной отрасли. Эта таблица основана на номиналах и размерах редукторов компаний ABB, Eaton и Schneider Electric для оборудования, обычно используемого в жилых и коммерческих помещениях. На промышленных предприятиях могут использоваться шестерни других производителей с дополнительными параметрами и размерами.
Загрузите свою копию нашей сравнительной таблицы
Заключение
Имея варианты щитов, распределительных щитов и распределительных устройств, проектировщик электрических систем имеет надежный набор опций для обеспечения необходимой защиты от перегрузки по току для проводников по всему объекту.
В зависимости от того, какие факторы действуют на конкретном объекте, всегда есть работающие решения.
Первоначально эта статья была опубликована в июльско-августовском выпуске журнала IAEI — журнала Международной ассоциации инспекторов по электротехнике. Узнать больше.
Гарт Стивенс, ИП, , старший инженер-электрик компании Morrison-Maierle в Монтане. Он имеет 31-летний опыт проектирования электрических систем для зданий. Наряду со своими обязанностями по проектированию он пишет технические спецификации и выполняет проверку качества для многих комплектов электрических планов своих коллег. С ним можно связаться по адресу [email protected].
Роль электрического распределительного щита в потоке электроэнергии: Энергетические службы Восточного побережья
Электроэнергетические системы работают, поскольку электроэнергия поступает от поставщика коммунальных услуг, которая затем по очереди проходит через электрический распределительный щит.
Эти распределительные щиты затем передают электричество по ряду цепей. Затем мощность перемещается к фидерам, а затем распределяется по точкам по всей досягаемости энергосистемы.
Электрический распределительный щит представляет собой электрическое устройство, распределяющее электроэнергию от одного источника электроэнергии к другому источнику электроэнергии. Это основной компонент, используемый в процессе распределения электроэнергии. Он состоит из нескольких электрических панелей. В каждом электрическом щите есть выключатели, которые перенаправляют электричество. Электрический распределительный щит представляет собой одну большую панель или может представлять собой комбинацию электрических панелей, на которых установлены выключатели и другое оборудование для управления питанием. Основная цель платы — контролировать поток энергии. Он делит подаваемый на него основной ток на несколько меньших кусков и распределяет его по устройствам. Точнее, распределительные щиты подают питание на трансформаторы, панели и другое оборудование, а оттуда питание распределяется дальше.
Электрический распределительный щит получает питание от генератора или любого другого крупного источника энергии. Оператор, работающий на пульте управления, должен быть защищен от поражения электрическим током. Это обеспечивается предохранителями и выключателями, установленными на плате. Количество мощности, получаемой распределительными щитами, должно быть равно количеству мощности, распределяемой ими. Существуют элементы управления, которые контролируют этот процесс распределения энергии. Имеется несколько элементов управления распределением нагрузки, а также датчики, установленные на плате для контроля подачи питания.
Существует несколько типов электрических распределительных щитов, основанных на номинальном токе, типе конструкции, номинальном токе, типе работы, типе напряжения, изоляционной среде и других параметрах. Внутренняя часть платы содержит несколько шин, полос из алюминия и меди, к которым подключены переключатели. Основная цель электрических распределительных щитов — подавать питание на все без исключения электрические устройства-получатели.
Величина тока должна зависеть от количества энергии, используемой устройством для правильной работы. Электрический щит получает питание от основного источника питания, такого как генератор, а затем распределяется на каждое из электрических устройств или приборов, используемых потребителем.
Электропитание платы
Когда конкретное устройство подключено, но не используется, на это устройство должно подаваться минимальное количество энергии. Электропитание платы должно быть отключено, когда она открывается для обслуживания. Он предотвращает поражение электрическим током оператора, работающего на доске. Основным источником питания внутри распределительных щитов являются неизолированные шины. Таким образом, если человеку приходится работать с распределительными щитами, которые находятся под напряжением, перед работой с ним необходимо принять надлежащие меры предосторожности. При работе на электрощите под напряжением необходимо использовать защитные перчатки, очки, обувь, резиновые коврики.
