Устройство котельной в частном доме на твердом топливе: Обустройство котельной в частном доме. Обновлено 18.07.2022

Обустройство котельной в частном доме. Обновлено 18.07.2022

Согласно существующим стандартам и нормам, отопительный котел на твердом сырье — дровах, угле, пеллетах — должен располагаться в отдельном, грамотно обустроенном помещении. О его планировке следует подумать еще на стадии подготовки проекта. Важно понимать, что правильно оборудованное техническое помещение под твердотопливный котел – один из залогов вашей собственной безопасности.

Для небольших газовых и электрических моделей специальной топочной не нужно – такое оборудование легко и удобно размещается на кухне или в прихожей.

Основные требования к котельной с твердотопливным котлом

При обустройстве подобных помещений необходимо учитывать следующее:

• Минимальная площадь топочной — 8 м². Объем пристройки должен составлять не менее 15 м³ + 0,2 м³ на каждый киловатт мощности системы отопления.
• Высота потолка — как минимум 2,5 м.
• Расстояние от фронтальной части котла до противоположной стены — от 2 м.
• Отопительное устройство рекомендуется располагать на специальном прочном и жаростойком основании высотой не менее 10 см.
• В помещении обязательно должно быть как минимум одно окно. Общая площадь окон рассчитывается по формуле: 0,03 м² остекления на каждый 1 м³ объема топочной.
• Входная дверь должна быть выполнена из огнеупорного металла с показателем огнестойкости 0,6 ч. Важно, чтобы она открывалась наружу. Ширина двери — от 80 см.
• Еще одно требование к котельной для твердотопливного котла, не зависящее ни от ее размера, ни от местоположения, — это высокий уровень огнеупорности. Оптимальный материал для отделки пола в таком помещении — керамическая плитка. Стены должны быть выполнены из огнеупорного кирпича.
• Необходимо оборудовать естественную и принудительную вентиляцию. Естественная циркуляция воздуха осуществляется через оконные и дверные проемы.
  Система принудительной вентиляции обустраивается из расчета 8 см² сечения канала на каждый киловатт мощности оборудования.
• Пол под топочным отделением застилают листовым металлом. Для защиты стен рекомендуется использовать асбокартонные пластины.
• Очень важно, чтобы в котельной не было пыли, мусора, химически активных и горючих веществ. Последние могут спровоцировать возгорание вне топочной камеры, а пыль способствует скоплению сажи в дымоходе.

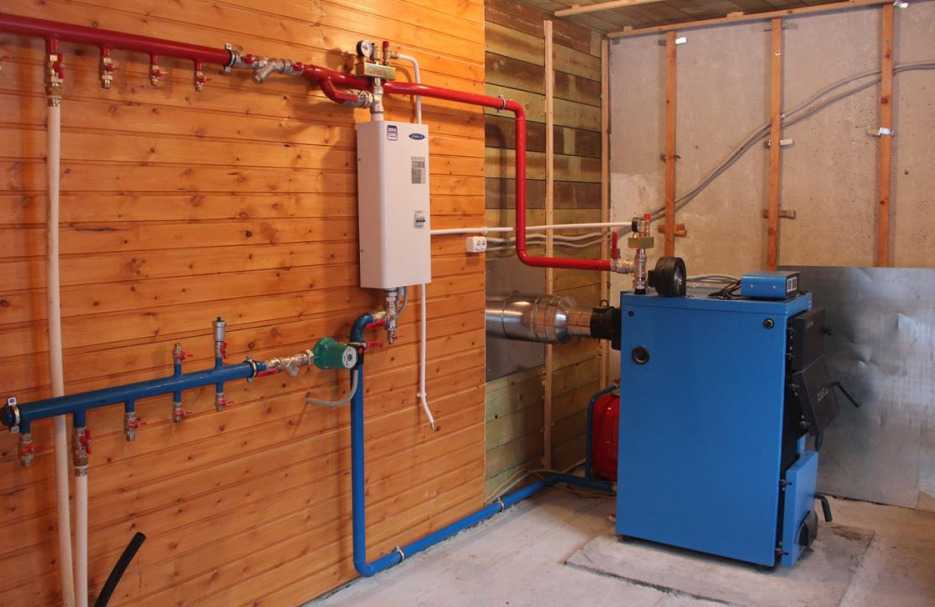

Схема котельной с твердотопливным котлом

Помещение, в котором вы разместите отопительное оборудование, может находиться:

• …внутри дома. Этот вариант подходит для газовых и электрических котлов небольшой мощности. Что касается твердотопливных моделей, то их рекомендовано выносить за пределы жилых помещений.
• …в пристройке. Это отдельное здание, возведенное впритык к одной из стен коттеджа. При этом важно, чтобы расстояние от стенок пристроенной котельной до окон и дверей дома было не менее 1 метра. У топочной должен быть отдельный фундамент и четыре, а не три стены.
• …в отдельно стоящем здании. В этом случае котельная располагается недалеко от коттеджа и соединяется с жилыми помещениями инженерными коммуникациями. Отдельно стоящая котельная с твердотопливным котлом – самый безопасный и удобный вариант для владельцев частных домов.

В помещении топочной необходимо выделить место для следующих обязательных элементов отопительной системы:

1. Твердотопливный котел;
2. Бойлер с теплоносителем;
3. Обвязка котла — расширительные баки, насос, грязевик и т.д.;
4. Распределительный коллектор для направления воды по контурам;
5. Группа безопасности котла для выведения воздуха из системы;
6. Котловая автоматика для управления работой всей системы;
7. Оборудование для тушения возгораний.

В топочной может также располагаться дополнительный бойлер косвенного нагрева, который обеспечивает подачу горячей воды в дом, если в качестве отопительного оборудования используется одноконтурное устройство.

Вентиляция в котельной с твердотопливным котлом

В помещении, которое предназначается для генератора тепловой энергии, обязательно должна быть установлена приточная и вытяжная вентиляция. При этом важно, чтобы она работала максимально исправно и не зависела от электричества. Согласно существующим правилам, воздух в топочной должен циркулировать и обновляться не менее трех раз за час.

Канал естественной вытяжки обустраивают непосредственно над отопительным котлом. Именно в этой части помещения скапливается воздух с пониженным содержанием кислорода, а также продукты горения. Чтобы тяга была достаточной, трубу располагают строго вертикально. Ее высота должна составлять не менее трех метров. На противоположной стене котельной, ближе к полу, обустраивается канал приточной вентиляции. Его можно закрыть решеткой из жаропрочного материала. Она не позволит насекомым проникать внутрь помещения, а также защитит котельную от мусора с улицы.

Размеры приточной вентиляции для котельной с твердотопливным котлом рассчитывается по следующей формуле: на каждый 1 кВт мощности котла требуется 8 см² площади сечения канала. Если забор воздуха идет из смежного помещения, то на то же количество мощности аппарата будет приходиться уже 30 см² площади сечения.

Котельные с твердотопливным котлом в частном доме часто оснащаются системами искусственной вентиляции. В вытяжном и входном каналах устанавливаются электрические вентиляторы, которые обеспечивают более интенсивную циркуляцию воздуха. Мощность аппаратов рассчитывается таким образом:

Объем котельной * 3 + 10-30% (для резерва производительности)

Таким образом, для помещения объемом 10 м³ мощность вентиляторов должна составлять не менее 33 кВт. Важно, чтобы устройства были выполнены в жаропрочных металлических корпусах – это защитит их от высоких температур в котельной.

Купить высококачественный отопительный котел на дровах, угле или пеллетах, а также получить профессиональную консультацию по вопросам его монтажа и эксплуатации можно в интернет-магазине «Теплодар». Просто оставьте заявку на нашем сайте или свяжитесь с менеджерами компании в вашем регионе.

Котельная частного дома. Требования к обустройству котельной для твердотопливного котла. Вентиляция котельной

Твердотопливные котлы можно размещать только в отдельном помещении, а вопросы по организации дымоотвода и расположению дымовой трубы решаются на первом этапе составления проекта здания.

Основные требования к помещениям котельных для установки твердотопливного котла:

1. Минимальная площадь котельного помещения 8 м2.
2. Установка котла производится наиболее удобно для последующего проведения профилактики, осмотров и возможных работ по ремонту.
3. Для котлов на твердом топливе рациональнее делать прочное надежное возвышение на основании, выше уровня помещения на 10 см.
4. Вентиляцию требуется организовать комплексную – естественную и принудительную. Естественный воздухообмен осуществляется через окна и двери, нормативная кратность = 3. Минимальная площадь зазоров под входной дверью или окошек, забранных сеткой – 250 см2. Размеры вентканалов рассчитывают по параметрам котла – на один кВт мощности/ 8 см2 сечения канала.
5. По освещению – минимум светопрозрачных конструкций на куб. метр объема котельной составляет 300 см2.
6. В случае, когда котельную обустраивают в пристройке к зданию, разрешается два входа. Двери, ведущие в дом, должны быть термостойкими и отвечать требованиям пожарной безопасности.
7. Для защиты от возгорания под топочным отделом пол застилают листовым металлом минимально 0,5*0,5 м, стены защищают асбокартонными листами. Помещение для котла строят из негорючих материалов (группа НГ)
8. Дымоотвод организуют так же, как для печей. Минимальная высота дымовых труб пять метров, максимальное количество сгибов и поворотов – три. Размеры отверстий для выхода дыма назначают по техническим характеристикам котла, но не менее, чем диаметр выходного патрубка агрегата.

Вентиляция котельной для котла на твердом топливе

Естественный воздухообмен организуют щелевым проветриванием или посредством проемов для вентиляции, устраиваемых особым образом в ограждающих конструкциях. Воздушная тяга при этом естественная, и осуществляется благодаря физическим законам, а не специальным приборам. Располагают вентиляционные проемы в зависимости от положения котельной в здании по высоте – первый, цокольный этажи или полуподвал. Схемы вытяжки различаются по назначению высоты приточных отверстий и местоположению вытяжных решеток.

Для того, чтобы обеспечить хорошую тягу и нормальные условия для функционирования котельного агрегата, вытяжку (проем или вентилирующую трубу) располагают непосредственно над котлом. В этой области самое большое количество воздуха с низким содержанием кислорода, а также продуктов сгорания топлива. Тяга возникает быстрее при поступлении уличного воздуха из вентилирующего проема, расположенного на другой стороне помещения.

Естественная вентиляция имеет преимущества в простоте и дешевизне устройства, и при определенных погодных условиях весьма эффективна. Но слишком зависима от разницы температур на улице и в котельной, от атмосферного давления, от ветровых воздействий. Все эти факторы обуславливают нестабильность эффективного воздухообмена. Естественный процесс проконтролировать практически невозможно, как и сделать для него точные расчеты – слишком много неизвестных и переменных значений, или проще говоря, природных явлений. Но строительные нормы требуют, что при функционирующем котле на твердых видах топлива кратность воздухообмена была не меньше трех (полностью замена воздуха трижды за один час). Поэтому без дополнительной организации принудительной вентиляции с механическим побуждением в котельных не обойтись.

Для организации искусственной, или принудительной тяги необходимо вентиляционное оборудование – кондиционер и/или вентилятор, монтируемые во входных и вытяжных проемах. При установке одного из этих приборов, а не двух – экономятся средства, но максимальный эффект создания тяги и хорошая вентиляция возможны только по первой схеме: нагнетание плюс вытяжка.

Данную систему проще настраивать и осуществлять ее контроль, при включении в схему контрольных приборов. Оптимизация режима тяги делается простой настройкой интенсивности.

Подбор вентиляторов делают в соответствии с габаритами и конфигурацией вентканалов, согласно строительным нормам. По необходимой производительности вентиляторы рассчитываются умножением геометрического объема котельной на установленную кратность воздухообмена (три раза за час) и на коэффициент запаса, или резерва, равный 1,15 – 1,30. Для примера: самая маленькая котельная должна быть по объему не меньше восьми кубов. 8 м3*3/час *1,3 = 31,2 м3/час. Получается, что с большим резервом по мощности будет оптимальным техническое оснащение с параметром производительности 30 м3/час.

В помещениях котельных обычно высокая температура при работе котла, поэтому приборы для котельных рекомендуют брать термостойкие, с медными или алюминиевыми кожухами.

Вентиляция с механическим побуждением работает на электроэнергии, что повышает затраты на обслуживание котельной. неплохую экономию может дать простая автоматизация вентсистем. КИПы (контрольно-измерительные приборы) и автоматика вентиляции обеспечат оптимальный режим тяги, не больше, чем нужно для установленного воздухообмена. контрольно-управляющий аппарат включит вентилятор одновременно с началом работы котельного агрегата и выключит аналогично – при прекращении работы котла.

Вентиляционные трубы монтируют в проемы для притока воздуха. Для усиления притока с улицы трубы поднимают выше уровня кровельного покрытия на 0,5-1,0 метра, это дает сильную тягу и помещение котельной намного быстрее очищается от продуктов сгорания и дымовых газов.

Инженерные системы и сети|10 октября 2017 в 14:10|

Инженерные системы и сети

Инженерные системы и сети|09 октября 2017 в 14:33

Котельная в частном доме зависит от отапливаемой площади дома, этажности здания, а также исходя из климата местности. Отопление может быть печное, водяное,

Инженерные системы и сети|03 октября 2017 в 18:20

Дымовые трубы, как самые высокие элементы крыши, при прямом попадании молнии с высокой вероятностью примут удар на себя. Учитывая то, что современные котельные

Инженерные системы и сети|03 октября 2017 в 14:25

Дымоход на крыше позволяет усилить разряжение, так называемую тягу. Известно, что тяга в дымоходе на крыше непостоянна. Когда ветер, или воздушный поток,

Инженерные системы и сети|02 октября 2017 в 14:08

Молниезащита дома защит Ваш дом от одного из самых непредсказуемых и разрушительных явлений природы – молнии, последствия попадания которой в дом, не

Инженерные системы и сети|01 октября 2017 в 16:52

Дымоход в доме предназначен для отвода дымовых газов из топок котлов, печей и каминов. Правильно установленный дымоход – залог безопасности жильцов дома, ведь

Инженерные системы и сети|01 октября 2017 в 08:35

Котел твердотопливный для частного дома имеет массу ограничений и в техническом, и в эксплуатационном плане. Но одновременно они имеют и одно преимущество

Инженерные системы и сети|30 сентября 2017 в 10:31

Теплоаккумулятор собирает и хранит избыточную тепловую энергию, и отдает ее по запросу потребителя. Можно использовать аккумулированное тепло для обогрева

Инженерные системы и сети|29 сентября 2017 в 16:58

Пиролизный котел востребованный результат участия новых технологий для автономных систем отопления. Применяя пиролизные котлы, можно тратить на топливо

Последние публикации

Благоустройство|13 декабря 2022 в 17:44

Окна в гараже не обязательны, – с этим мнением спорить трудно. Действительно, гараж можно оборудовать системой принудительной вентиляции и искусственным освещением…

Ремонт и отделка|09 декабря 2022 в 07:00

Новогодний интерьер 2023, если верить прогнозам модных аналитиков, будет еще ярче и авангарднее, а оформление дома к празднику – еще более самобытным, чем год назад…

Ремонт и отделка|08 декабря 2022 в 06:44

Елка Ретро в новогоднем интерьере становится все популярнее из года в год. Причины тяги к ретро-елкам неясны – это или ностальгия, или примета смены поколений. ..

Ремонт и отделка|06 декабря 2022 в 06:45

Кашпо из гипса можно сделать за пару часов, дома или летом на даче. Гипсовые кашпо, горшочки, корзинки и множество видов емкостей для цветов и декора…

Ремонт и отделка|05 декабря 2022 в 06:44

Водный клей – самый распространенный и используется для множества целей: водным клеем можно наклеить заплатку на ткань и кожу, склеить детскую игрушку…

Ремонт и отделка|02 декабря 2022 в 06:51

Горшки для цветов своими руками – одна из любимых тем любителей домашнего творчества. К слову, хорошие цветочные горшки в магазинах чаще пугают ценниками, чем восхищают дизайном…

Ремонт и отделка|01 декабря 2022 в 06:35

Акриловые обои популярны из-за хорошего сочетания цена/качество. Основа акриловых обоев – та же самая, что у виниловых…

Ремонт и отделка|30 ноября 2022 в 06:44

Книги в интерьере: трудно представить дом, в котором нет ни единой книжки. Но не менее трудно бывает найти в современном стильном интерьере место для книг…

Ремонт и отделка|29 ноября 2022 в 07:05

Дорогие обои для стен – один из способов потратить на интерьер немалые деньги, причем на свой страх и риск…

Главное

08 сентября 2021

19 января 2021

12 декабря 2018

10 декабря 2018

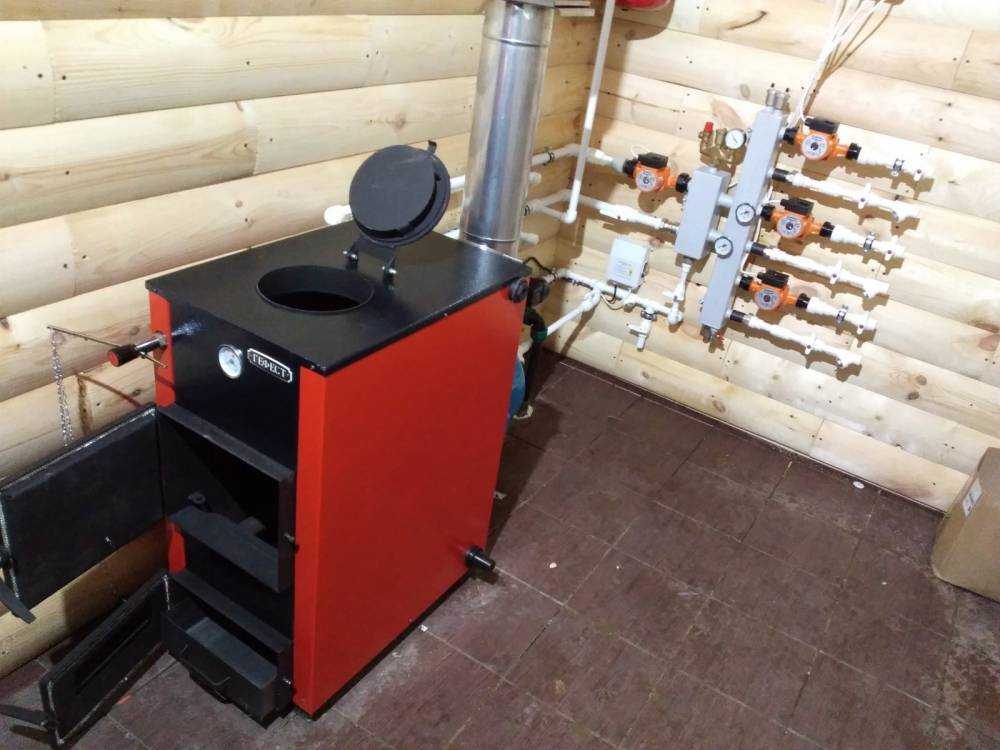

Как пристроить котельную к срубу?

Необходимость пристроить котельную к дому из бруса возникает в разных ситуациях по разным причинам.

• Во-первых, в понравившемся вам проекте первоначальная планировка не предусматривает такого помещения.
• Во-вторых, дом планировался как нежилой, дачный, а позже понадобилось отопление.
• В-третьих, проект бревенчатого дома был выбран сознательно, чтобы в жилой зоне не было пожароопасных котлов.

Так или иначе, выход из всевозможных ситуаций, в том числе и описанных, только один — пристроить котельную к срубу. Это мероприятие может показаться простым только на первый взгляд и не требует детального изучения. Казалось бы, что может быть проще — пристроил стены на 2 метра, накрыл их крышей, установил котел и завел в дом трубы. Однако если с этим вопросом столкнуться на практике, возникает масса проблем.

Основные проблемы котельной пристроенной к срубу

Чтобы ничего не упустить из виду и вернуться к этому материалу, при необходимости, как в шпаргалке, вся информация будет расставлена ​​«по полочкам»:

1. Пожарная безопасность. Котельная относится к помещениям повышенной опасности. Учитывая эту проблему, какой материал выбрать для стен пристройки? Если это дерево, как защитить его от огня?
2. Усадка дома. Проблема актуальна только для тех случаев, когда пристройку начинают строить в период наиболее интенсивной усадки бруса. Конструкции котельной и трубы, соединяющие ее с домом, не должны мешать усадке и уж тем более страдать от нее.
3. Уровень котельной. Для обустройства максимально эффективной системы отопления котел должен располагаться ниже уровня радиаторов, то есть фактически ниже цоколя дома.
4. Фонд. Как сделать, из чего и нужен ли он вообще для такой конструкции, как пристроенная котельная?
5. Физическая привязка пристройки к дому. Чтобы коммуникации не были нарушены в месте прохода через границу пристройки с домом, первое надо как-то «привязать» ко второму. Помимо труб, здесь следует учитывать еще и эстетический момент – щель между котельной и домом в будущем никого не устроит.
6. Подогрев. Не каждый котел сможет сам обогреть даже небольшую пристройку, и не всегда он будет работать на полную мощность. Как решить проблему с возможностью замерзания воды в этом помещении?
7. Другие проблемы. Каких размеров сделать пристройку, с какой стороны должна быть дверь, обязательно ли иметь окно и так далее.

На все эти вопросы даны краткие и четкие ответы ниже. Для формирования приведенной ниже информации использовались не только официальные данные из общепринятых норм и правил, но и опыт реальных людей, которые уже используют котельную, пристроенную к дому из бруса.

Монтаж блочно-модульных котельных

← предыдущая статьяТехнические условия на газ (ТУ на газ) Технические условия на газ документ, разрешающий владельцам котельной подключить ее к центральной системе газоснабжения… котельной буду работать. Состав входящих вспомогательных элементов зависит от того, будет ли котельная газовой, жидкотопливной или твердотопливной, два…

Автор: Alliansteplo

Дата: 14.04.2015

Монтаж модульных котельных осуществляется у поставщика — котельные доставляются на точку подключения уже в собранном виде, с настроенным режимом работы, поэтому их подключение к отапливаемому объекту осуществляется в течение нескольких дней. Специалистам остается только поставить модульную котельную на заранее подготовленный фундамент.

Для быстрого и удобного подключения все блочные котельные оснащены специальными системами:

• трубопроводы отопления и подачи топлива, оборудованные отводами;
• кабель питания, оснащенный приемным устройством;
• дренажный трубопровод.

Монтаж котельных на заводе включает оснащение агрегата оборудованием, необходимым для работы системы. Внутри блочной котельной установлены несколько котлов (их количество варьируется в зависимости от потребности заказчика), подключенных к общей топливной магистрали. Котельная снабжается водой из водопроводной сети или от водовоза, если в месте дислокации нет водопровода.

Помимо котлов, монтаж блочных котельных под ключ подразумевает установку теплообменников , задачей которых является передача тепловой энергии в систему отопления. Традиционно манометры располагаются на входе и выходе теплообменников для контроля давления. Для перекачки горячей воды из котлов в систему отопления применяют циркуляционные насосы , обычно в количестве двух штук: рабочий и резервный, чтобы в случае поломки рабочего насоса автоматически включался резервный. Все теплообменники и насосы дополнительно комплектуются фильтры для очистки воды .

Если блочная котельная работает от сети, ее система дополнительно оснащается блоком аварийного питания — обычно дизель-генератором. Его задача – поддерживать работоспособность котельной при отключении электроэнергии. При установке модульной котельной предусматривается система вентиляции , предназначенная для охлаждения генератора. Вентиляция блочной котельной включает:

• вентиляционные проемы с ветрозащитными ставнями;
• тепловентиляторы;
• датчики загазованности;
• регуляторы температуры внутренние;
• вытяжные вентиляторы, запорная и предохранительная арматура и др.

Управление всей блочной котельной происходит со специальной точки, что обеспечивает максимально бесперебойную, надежную и безопасную работу всех систем. В большинстве модульных котельных автоматика не предполагает регулярного вмешательства оператора: котельная может работать автономно в соответствии с установленными параметрами.

И последний пункт в монтаже модульной котельной — установка дымохода . Трубы обычно изготавливаются из нержавеющей стали и выводятся горизонтально через боковую стенку, присоединяясь к наружной трубе дымохода. Высота труб может регулироваться в зависимости от условий эксплуатации модульной котельной.

Сам блок изготовлен из утепленных сэндвич-панелей.

Монтаж модульных котельных достаточно простая процедура, если ее выполняют профессионалы. Сама конструкция модульной котельной сводит к минимуму возможность совершения ошибки в процессе ее монтажа на месте, а предварительное проектирование, проведенное компетентными специалистами, практически гарантирует безаварийный монтаж и своевременный запуск модульной котельной.

По всем вопросам обращаться по телефону 8 (495) 781-81-55

Для того, чтобы рассчитать стоимость комплекса необходимых услуг или купить котельную, пришлите заполненную анкету.

Для расчета стоимости котельной, пожалуйста, заполните опросный лист на котельную. Анкету можно заполнить онлайн или скачать. По всем интересующим Вас вопросам: многоканальный телефон электронная почта

Заполнить анкету онлайн

Рассчитать стоимость котельной

Вас также может заинтересовать

Типичные неисправности котельной. Почему ломаются бойлеры? Каким бы качественным ни было оборудование, никто не застрахован от типичных неисправностей котельной. Итак, котел внезапно перестал работать. Что может быть причиной?

Дома одноэтажные с котельной и их особенности Котельная в одноэтажном доме — или в частном доме — комплекс теплового оборудования, предназначенного для обеспечения помещений отоплением и горячим водоснабжением. Такие котельные может быть как централизованной, то есть обеспечиваемой городскими службами, так и автономной, что особенно важно в ситуациях, когда централизованной службы нет или она просто невыгодна.

Как работает котельная? Вы когда-нибудь задумывались, как работает котельная? Какие процессы приводят к появлению тепла и горячей воды в доме? Для новичка и человека, не связанного с установкой оборудования, информация о том, как работает котельная, может быть интересной и полезной.

Что такое деаэратор котельной? Под словом «деаэрация» понимается процесс освобождения жидкости от примесей — в частности, от газообразных веществ, к которым относятся кислород и углекислый газ. Деаэратор, в свою очередь, является обязательным устройством систем водоподготовки котельных, позволяющим значительно расширить и улучшить их работу.

Газовые котельные среднего давления Что такое газовая котельная среднего давления? Чтобы ответить на этот вопрос, нужно сначала разобраться с принятой в нашей стране классификацией газопроводов.

Фундамент и физическое крепление к дому

Фундамент необходим для котельной любого размера. Желательно выполнять его так, чтобы он был физически привязан к основанию дома. Так как котельная должна находиться ниже уровня дома, не всякая технология подходит для обустройства фундамента. Оптимальный, доступный и проверенный вариант – скотч.

Стены котельной должны быть привязаны к дому. Для этого можно использовать практически любые доступные приспособления и фурнитуру. Все зависит от материалов стен и других условий.

Размеры газовой котельной в частном доме

Это, как правило, отдельное помещение, где устанавливаются газовые котлы или водонагреватели. При этом если газовое оборудование оснащено закрытыми герметичными камерами сгорания мощностью (в сумме) не более 200 кВт, то их количество не может превышать 4 штук. Размер печи будет напрямую зависеть от мощности установленного оборудования. Большое значение придается закрытому или открытому типу камеры сгорания.

Внимание! При определении размеров печи учитывается суммарная тепловая мощность всего установленного в ней оборудования.

Расчетные размеры газового котлового дома:

010 Мражда 30 KW010 Мражда 30 KW01010ST 30 KW 0101010ST 30 KW 0101010101010101010101010101010101010101016. от 30 кВт до 60 кВт

Термическая мощность оборудования (общая)	Комнатный объем (в ментах)
13,5 м³
от 60 до 200 кВт	15,0 м³

Но это общие параметры. Теперь нужно определиться с особенностями: высотой, длиной и шириной котельной, наличием системы вентиляции и расположением оборудования.

Высота топки не может быть меньше 220 см. Что касается периметра, то тут есть варианты. В принципе, эти показатели могут быть произвольными, но проход между газовым оборудованием и противоположной стеной не может быть меньше одного метра. На основании этих данных будет определена ширина и длина топки.

Согласно Санитарным нормам и правилам котельная должна иметь систему вытяжной и приточной вентиляции, окно, зарешеченный проем внизу двери, ведущий в соседнее помещение, площадью около 0,02 м². Оконный проем должен быть не менее 0,25 м², с обязательным выходом на улицу и открыванием наружу.

Что касается расположения самой котельной, то цокольные и цокольные этажи зданий не предназначены для размещения СУГ. Если речь идет о природном газе, то это ограничение не действует. Требуется дымоход. Подача воздуха для котлов с закрытыми камерами сгорания должна осуществляться с улицы через специально оборудованный воздуховод или коаксиальный дымоход.

Основные требования к топочному:

• отдельное нежилое помещение;
• высота — не менее 2,2 м;
• расчетная площадь — 4 м² на один газовый котел;
• стены покрыты штукатуркой толщиной 5 см, отделочные материалы огнестойкие;
• напольное покрытие ровное, без применения горючих материалов;
• дверной проем по ширине превышает 0,8 м;
• Наружное окно размером 0,3 м² на 10 м³ топки.

Наличие коммуникаций:

• электрические сети (напряжение 220В, ток 20А), обязательное заземление и индивидуальный автоматический выключатель для защиты сети;
• отдельный запорный узел для каждого котла;
• система водоснабжения;
• дренажная система.

Все системы должны соответствовать нормативным стандартам.

Дымоход должен иметь:

• газонепроницаемость;
• вытяжное отверстие по параметрам должно быть не менее площади дымохода агрегата;
• верхняя часть должна быть выше конька на крыше, чтобы продукты сгорания можно было легко удалить из котельной.

Установка напольного оборудования:

• наличие источника открытого огня вблизи котла строго запрещено;
• оборудование должно быть свободно доступно.

Общая информация

Несмотря на широкий спектр видов топлива, использование твердотопливных котлов остается наиболее оптимальным вариантом для сельской местности, где в большинстве случаев газификация отсутствует. Конечно, можно использовать электричество, но в этом случае отопление обойдется намного дороже.

Правда, многие предпочитают котлам традиционные русские печи. Однако этот вариант подходит только для относительно небольших домов. Если жилье большое и имеет несколько этажей, то без котла не обойтись.

Следует учитывать, что деревянные дома более требовательны в плане пожарной безопасности. Поэтому обустройство котельной требует особого подхода и соблюдения определенных правил, с которыми мы ознакомимся ниже.

Совет! В деревянном доме можно установить комбинированный котел, который способен работать на разных видах топлива. Это позволит выбрать наиболее оптимальный режим его работы в зависимости от ситуации.

Стены котельной должны быть отделаны негорючим материалом

Схемы систем отопления дома: все основные » Топка

Данная публикация поможет Вам разобраться в тонкостях подключения котлов к системе отопления и, как следствие , уверенно разбираться в основах монтажа отопительного оборудования. В отдельной публикации приведены и прокомментированы рекомендации по подключению к системам. твердотопливные котлы FOCUS . Отметим, что они не заменяют конструкцию системы отопления и, по сути, демонстрируют общие принципы монтажа, применимые и в домашних системах. Отопительные системы для частного дома помогут определиться с наиболее доступным и подходящим вариантом.

Частные дома, как правило, отапливаются твердотопливными котлами, которые являются альтернативой печному отоплению. Одним из недостатков этого вида отопления является отсутствие регулирования, которое решается с помощью буферного бака, рекомендуемых и техники безопасности. Если вы используете пеллетный котел с программным управлением, в буферной емкости нет необходимости, она нужна только в том случае, если вам нужно организовать горячее водоснабжение с помощью котла вторичного отопления.

Как известно промышленные системы отопления отличаются большим набором оборудования, направленного на стабилизацию работы. Эти системы в большей степени подвержены нерегулярным отказам в силу своей сложности, поэтому требуют более продуманного подхода к уровню безопасности и ее постоянному контролю.

Наша основная задача — объяснить, как устроены автономные системы отопления, не подключенные к внешним источникам энергии. Речь идет о твердотопливных и пеллетных котлах, которые можно настроить на полностью автоматическую работу и не уступать магистральным газовым по доступному уровню комфорта. В итоге речь идет о настройке систем отопления с использованием аналоговых и цифровых датчиков управления. Стоит отметить, что схемы подключения одной категории могут иметь модификации.

Самотечная система с принудительной циркуляцией и без нее

Система отопления, в которой теплоноситель движется по отопительным контурам под действием силы тяжести, является наиболее популярным решением среди владельцев частных домов. Даже при использовании насоса для принудительной циркуляции возможно отопление без дополнительного оборудования и электричества, подключения которого требуют некоторые приборы и насос.

Основным элементом системы является расширительный бак открытого типа. В зависимости от объема обеспечивается различный напор водяного столба, под действием которого наблюдается движение водных масс и смешение горячего теплоносителя с холодным.

Систему гравитационного подключения продемонстрируем на примере системы отопления «Ленинградка» с нижним подключением радиаторов. Предлагаем ознакомиться с несколькими вариантами решения – с бойлером и баком открытого типа, с возможностью принудительной циркуляции с помощью насоса, подключенного через байпас, и компенсационным баком, который можно установить в помещении.

Системы отопления с самотечной подачей теплоносителя с небольшими изменениями могут быть дополнены буферной емкостью. В этом случае достигается накопление тепловой энергии в отдельном баке и постепенное ее потребление в течение суток.

Рис. 1. Гравитационная система и методы компоновки



Рис. 2. Гравитационная система с возможностью принудительной циркуляции





Рис. 3. Система отопления с термобуфером для ГВС, высокотемпературного и низкотемпературного отопления

Рис. 4. Система отопления с бойлером косвенного нагрева для ГВС

Климат-контроль в самотечных системах с насосом

Гравитационные системы с возможностью принудительной циркуляции могут управляться. Это делается с помощью регулирующих клапанов радиатора. Их конструкция аналогична клапанам с предварительной регулировкой, но с другой направленностью. Лучшим вариантом все же является установка вентилей с термостатами. С их помощью можно более точно установить температуру аккумулятора. Такие схемы систем отопления предполагают использование современных батарей. Термостаты редко устанавливаются на чугунные радиаторы.

При монтаже системы отопления необходимо предусмотреть резерв примерно такого перепуска теплоносителя при полностью закрытом вентиле в контуре. В то же время в небольших помещениях при одинаковых теплопотерях и правильном расчете мощности обогрева можно регулировать температуру в контуре на распределительном коллекторе. Причем сделать это можно с помощью системы управления, подключенной к мобильному приложению.

Реализация регулируемых систем отопления может быть решена разными способами:

• с использованием радиаторных клапанов с термостатом и без него;
• на раздаточный контур с датчиком температуры и без него;
• с использованием системы управления, которая работает одновременно с комнатными термостатами, панелями управления и системой управления насосами и котлами.

Рис. 5. Регулирование температуры отопительного контура на распределительном коллекторе



Рис. 6. Регулирование температуры радиаторов с помощью термисторов

Одноконтурные и многоконтурные системы отопления

Системы отопления частного дома могут быть реализованы с использованием одного и нескольких контуров отопления. Современные системы в большинстве случаев реализуются с использованием многоконтурных тепловых схем. Они имеют ряд преимуществ:

• чем длиннее контур, тем выше требуется скорость циркуляционного насоса, что неизбежно сказывается на стоимости монтажа;
• гидравлические характеристики малых отопительных контуров легче регулировать и ремонтировать, не отключая всю систему от теплоснабжения;
• в длинных отопительных контурах без предварительного проектирования достаточно сложно подобрать параметры балансировочных клапанов, чтобы обеспечить одинаковый нагрев теплоносителя на всех отопительных приборах.

Рис. 7. Одноконтурная система отопления с принудительной циркуляцией (однотрубная и двухтрубная)

Рис. 8. Пример тепловой схемы системы отопления частного дома с теплыми полами, радиаторным контуром и ГВС

Многоконтурная реализация требует достаточно сложного монтажа, применения коллекторной разводки, монтажа запорно- запорные и регулирующие клапаны. На каждый контур устанавливаются регулируемая и нерегулируемая насосные группы. Такие схемы систем отопления для частного дома достаточно дороги из-за дорогой арматуры, но они надежны и просты в ремонте.

Схемы подключения котлов к системе

Бесперебойное и выгодное отопление возможно только при установке резервного котла. Обычно в системах топочная котельная группа с водяным контуром дополняется тепловым буфером или электродным электрокотлом. Электрообогрев включают при понижении температуры теплоносителя и помещения между печами или при их отсутствии. Это обеспечивает экономию и резервный нагрев в любом режиме работы.

Рис. 9. Одноконтурная система с основным и резервным котлом

Рис. 10. Каскадное подключение котлов

Рис. 11. Последовательное соединение котлов

Рис. 12. Параллельное включение котлов

Современные схемы систем отопления: установка гидрострелки и коллектора

Что такое гидростатическая стрела, а также ее функции мы подробно описали в публикации о каскадном соединении котлов … Следует отметить, что все современные системы отопления с более чем одним котлом и отопительным контуром реализуются с использованием коллекторов, соединенных с гидравлической стрелкой. Это обязательные элементы системы, обеспечивающие стабильные гидравлические характеристики и длительную работу в режиме обогрева. Отопительные системы частного дома с «теплыми» полами и радиаторами также подразумевают такую ​​организацию.

Рис. 13. Подключение контуров отопления через коллектор в системе отопления с гидрострелкой



Автономные системы отопления на базе твердотопливных котлов и пеллетных горелок ФОКУС

Наша компания предлагает твердотопливные котлы ФОКУС, предназначенные для отопления всеми видами твердого топлива, но использование топливных пеллет экономически оправдано.
