Сложно говорить о том, какое из помещений квартиры или дома более значимо, но важность хорошо оборудованной ванной комнаты переоценить сложно. Вообще, с точки зрения условий эксплуатации, материалам отделки в ванной комнате приходится несладко.

Повышенная влажность и перепады температур вносят свои коррективы в вопрос выбора материалов и оборудования. Так в качестве напольного покрытия для этого помещения традиционно применяется, например, кафельная плитка, для работы с которой требуются некоторые навыки. Она обладает целым рядом положительных качеств, таких как водостойкость, невосприимчивость к воздействию химических веществ и прочих. Но есть один существенный минус – такой пол, как правило, очень холодный. Особенно это актуально, когда в доме есть дети.

Однако развитие строительных технологий позволило найти выход из этой ситуации, которым являются теплые полы. В данной статье мы расскажем как сделать водяной теплый пол в ванной своими руками, а также продемонстрируем видео в котором показан весь процесс монтажа.

Содержание

1. Общее описание технологии
2. Процесс монтажа
3. Правила выбора отдельных элементов пола
4. Видео

Общее описание технологии

Вообще, технологий производства так называемых тёплых полов существует несколько, и водяные являются не самыми простыми с точки зрения монтажа. Но при этом они являются весьма эффективными и безопасными. Для наиболее полного понимания стоит описать суть технологии более подробно.

Система тёплых водяных полов представляет собой систему трубок, вмонтированных в сам пол, по которым циркулирует горячая вода, в результате чего достигается нагревание поверхности.

Циркуляция теплоносителя достигается за счёт использования специальных насосов, входящих в состав системы.

Целесообразность применения технологии в ванной комнате обусловлена тем, что таким образом достигается целый ряд положительных моментов.

• Пол помещения всегда остаётся тёплым при тактильном контакте. Это особенно важно, когда в доме есть дети.
• Пол будет не только тёплым, но и сухим. Здесь имеется в виду, что при нагревании будет происходить более интенсивное испарение неизбежно попадающей на поверхность влаги, а значит, снизится и риск образования плесени.
• Тёплые полы будут выступать в качестве дополнительного элемента отопления помещения.

Процесс монтажа

Как было сказано выше, технология тёплых полов не самая простая в монтаже и без некоторых навыков правильное его осуществление крайне затруднительно. В любом случае ознакомиться с некоторыми аспектами проведения работ будет нелишним.

Работы по монтажу водяного тёплого пола в ванной следует проводить в несколько этапов.

• Сначала необходимо демонтировать старое покрытие. Причём речь здесь идёт не только о том, чтобы убрать напольное покрытие, но и снять саму бетонную стяжку до основания. Работы предстоят довольно трудоёмкие и очень пыльные, поэтому необходимо позаботиться о средствах защиты дыхательных путей.
• После того как покрытие и стяжка будут демонтированы, основание необходимо максимально выровнять. Для этого лучше всего подходят самовыравнивающиеся смеси. Однако такое выравнивание требуется только в случае перепада высот свыше 10 мм на м². В остальных случаях будет достаточно просто заделать трещины и сколы, если они будут.
• Далее стоит определиться с местом расположения коллектора и прочих элементов управления всей системой. К этим элементам должен обеспечиваться свободный доступ. В то же время, следует расположить трубы таким образом, чтобы не допустить их случайного повреждения во время эксплуатации ванной. Также должна быть составлена схема всей системы.
  Таким образом, будет не только проще рассчитать количество необходимого материала, но и станет наглядно видно, как будут расположены трубы, а значит, появится возможность более тщательно всё обдумать.
• Затем на поверхность основания укладывается гидроизоляция. Обычно используются рулонные материалы, листы которых укладываются внахлёст по всей площади. Особое внимание стоит уделять герметичности стыков, которые лучше дополнительно проклеить специальной лентой. А также не следует забывать делать напуск на стены. Вполне достаточно будет 10 см.
• Чтобы тепло от труб системы не уходило вниз, поверх гидроизоляции необходимо уложить слой утеплителя. В качестве оного можно использовать и сыпучий керамзит и плиты полипропилена. При этом стоит помнить, что толщина теплоизолирующего слоя должна быть не менее 10 см, если речь идёт о первом этаже многоквартирного дома или частного домовладения и 5 см, в случае, когда тёплый пол монтируется в комнате, расположенной над отапливаемым помещением.
• Поверх утеплителя укладывается армирующая сетка. Она будет служить для более прочного соединения стяжки с поверхностью основания.
• Далее на специальных опорных элементах, на некотором возвышении от армирующего слоя, укладываются сами трубы системы тёплого пола. Начинать укладку рекомендуется от дальней стены. Расстояние между трубами высчитывается индивидуально, исходя из площади поверхности конкретного помещения, но в большинстве случаев будет достаточно 30–50 см. Важно добавить, что расстояние между крайними трубами системы и стенами помещения не должно быть менее 8 см.
• Затем трубы подключаются к коллектору, и вся система проверяется на работоспособность. Если выполненные работ не вызывают нареканий и всё функционирует, то можно переходить к дальнейшим этапам.
• После проведения предыдущих этапов работ можно переходить к выполнению бетонной стяжки пола. Для этого лучше всего подходят специальные бетонные смеси, но можно её изготовить и самостоятельно. Для этого 1/3 смешивается цемент и песок, которые необходимо разбавить водой и перемешать до получения однородной массы вязкой консистенции. Стяжка выполняется по маякам и должна иметь толщину не менее 7 см, иначе появится риск её растрескивания.
• Далее поверх стяжки укладывается финишное напольное покрытие.

На этом основные этапы работ по монтажу системы водяных тёплых полов можно считать завершёнными.

Правила выбора отдельных элементов пола

В заключение сказанного можно добавить лишь несколько правил выбора, как отдельных элементов, так и всей системы в целом.

• Системы водяных тёплых полов отличаются по мощности, которая обусловлена толщиной труб и некоторыми технологическими особенностями монтажа. Расчёты необходимой мощности должны проводиться с учётом расположения квартиры, её размеров, типа напольного покрытия и прочего. Для более точного ответа на вопрос рекомендуется консультация специалиста.
• При выборе нагревательного котла и коллектора системы стоит учитывать, что они тоже могут быть разными. Например, коллектор может быть как с функцией регулировки циркуляции жидкости, так и без неё, что будет заметно по цене на этот элемент. Если не планируется тонкая настройка системы, то и переплачивать за ненужные функции не стоит.

Водяные тёплые полы в ванной – это наилучший выбор. Конечно, это потребует дополнительных финансовых вложений, но разница будет заметна сразу же, и оно того стоит.

Если вы еще не определились относительно конструкции теплого пола, то можете прочитать статью о том, каким еще может быть теплый пол в ванной.

Видео

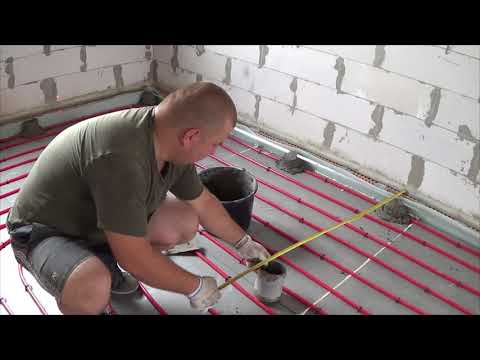

В этом видео показан монтаж водяного теплого пола на арматурную сетку:

Теплый пол (водяной теплый пол)

• VALTEC
• Теплый пол (водяной теплый пол)

Водяное напольное отопление становится все более популярным, поскольку обладает рядом преимуществ и является более энергоэффективными, по сравнению с традиционными радиаторными системами. Поскольку тепло в данном случае передается излучением от нагретой поверхности, практически отсутствуют конвективные потоки. Вертикальное распределение тепла от пола к потолку не позволяет перегреваться верхним областям помещения, что существенно снижает теплопотери через кровлю, верхние части стен и создает оптимально комфортные температурные условия для находящихся в помещении людей. Экономия от применения водяных теплых полов может достигать 10–30 %. Это возможно благодаря снижению средней температуры воздуха в помещении на 2 °С и температуры нагрева теплоносителя до 30–45 °С. Кроме того, низкотемпературные системы отопления (теплый пол) обладают ярко выраженным эффектом саморегулирования, то есть теплоотдача с поверхности пола прекращается, когда температура в комнате, в результате внешних воздействий (выглянуло солнце) достигает температуры поверхности пола. В то же время, теплоотдача возрастает, когда снижается температура в помещении. Радиаторы работают по тому же принципу, но разница температур между воздухом в комнате и поверхностью радиаторов так велика, что эффект саморегулирования практически пропадает.

VALTEC поставляет на российский рынок широкий ассортимент качественной продукции, позволяющий реализовать систему напольного отопления любой сложности. Это металлополимерная труба, надежные обжимные и пресс-фитинги, коллекторные блоки, насосно-смесительные узлы, а также автоматика, обеспечивающая заданный уровень комфорта в помещениях. Для специалистов разработаны Альбом типовых схем водяного отопления для жилых домов, где собраны различные варианты организации одно- и многоконтурных систем, а также программный комплекс для расчета элементов инженерных систем VALTEC. Программа VALTEC.PRG дает возможность определить теплопотребность помещений и грамотно определить теплотехнические и гидравлические параметры напольного отопления.

Кроме того, инженеры VALTEC продумали готовые решения для монтажа водяного теплого пола с различным уровнем автоматизации («Эконом», «Комфорт», «Премиум») в помещениях площадью 20, 40, 60, 80 и 120 м². Воспользовавшись этими спецификациями, можно самостоятельно укомплектовать систему напольного отопления своего дома или при выполнении монтажных работ на объекте заказчика.

В помощь специалистам и владельцам жилья разработан также «Типовой комплект водяного теплого пола для помещений площадью до 60 м²».

Комплексный подход VALTEC к системам напольного отопления гарантирует их экономичность, оптимальную стоимость и длительную безаварийную работу.

Задай свой вопрос по водяным теплым полам



Интервью



Каждый, кто начинал строительство нового дома, сталкивался с проблемой выбора. Сначала это выбор проекта, дизайна, строительной организации, затем – материалов, технологий и т.д. Желая помочь читателям в выборе системы отопления, мы пообщались с руководителем направления «Водяной теплый пол» VALTEC Сергеем Пискаревым.

Прежде всего, VALTEC известен как производитель труб и арматуры для внутренних инженерных систем. Почему с 2010 года одним из приоритетных направлений ее развития стали системы для напольного отопления?
– Любому бизнесу необходимо развитие. Малейший простой на месте – это шаг назад. Но и двигаться необходимо в перспективном и востребованном направлении. Проанализировав ситуацию на рынке и оценив свои возможности, мы пришли к решению, что водяной теплый пол – это именно то, что нужно. Специалисты VALTEC давно занимаются подобными системами. Большинство необходимого для их монтажа оборудования у нас уже было. А изучение рынка показало, что в перспективе данная технология может быть очень востребованной. Хотя многие пользователи до сих пор не знают о преимуществах напольного отопления и по старинке применяют только радиаторы.

В чем же заключаются эти преимущества?
– Их достаточно много. В первую очередь – комфорт. В отличие от традиционных отопительных приборов конвективного типа (радиаторов), напольное отопление передает тепло главным образом излучением, и оно распределяется по всему помещению равномерно, отсутствуют зоны локального перегрева или недостаточно прогреваемые участки. При этом температура воздуха постепенно понижается от пола до потолка, а для организма человека такие условия наиболее близки к оптимальным. Необходимо отметить и такие преимущества «теплого пола», как энергоэффективность, эстетика, гигиеничность.

Вы сказали, что водяное напольное отопление – это энергоэффективная система. А чем это обеспечивается?
– Экономия энергии при использовании системы «водяной теплый пол» может быть очень существенной. Дело в том, что температура теплоносителя, поступающего в трубы теплого пола, составляет всего 35–50 °С, что позволяет снизить энергозатраты на нагрев. При этом можно использовать низкотемпературный конденсационный котел с увеличенным КПД. Вертикальное распределение тепла от пола к потолку не позволяет перегреваться верхним областям помещения, поэтому уменьшаются теплопотери через кровлю и верхние части стен.
Поскольку тепло распределяется в помещении равномерно, средняя температура в комнате может быть понижена на 2 °С без изменений в ощущениях тепла человеком, что обеспечивает экономию энергии на 10–20 %. И это при стандартной высоте потолка в 3 м. В том случае, если мы используем теплый пол в помещении с высокими потолками, где нет необходимости прогрева верхних слоев воздуха, экономия составляет 30 % и более.
Вместе с тем, немаловажную роль в экономии играет эффект саморегулирования водяного теплого пола, то есть система сама реагирует на перепады температуры в помещении, изменяя мощность теплового потока. Например, представим себе, что выглянуло солнце, и воздух в комнате нагрелся на 2–4°С. При этом теплоотдача теплого пола самопроизвольно уменьшается на 36–70 %.

А в чем проявляются эстетика и гигиеничность «теплого пола»?
– Все элементы системы надежно скрыты под напольным покрытием, что, согласитесь, лучше подойдет для современных интерьеров, чем торчащие из пола и стен трубы. Это становится особенно важным при использовании в строительстве панорамных окон – от пола до потолка. Да и в ретро-интерьер радиаторы вписываются не очень органично.
Так как тепло передается не конвекцией, а излучением, в воздухе помещения практически отсутствует циркуляция пыли и микроорганизмов. Эта особенность напольного отопления как нельзя кстати для аллергиков. Кроме того, в отличие от электрического теплого пола, водяной не создает электромагнитных полей.
Плюс ко всему, напольное отопление исключает возможность детского травматизма, а в некоторых случаях, как например, при устройстве спортивного зала, оно является самым безопасным решением.

Скажите, какие «подводные камни» могут ожидать владельца коттеджа, если он примет решение использовать систему водяного напольного отопления?
– Главное сделать правильный выбор в пользу того или иного производителя и не ошибиться с монтажной организацией, а точнее – с квалификацией ее специалистов. Неграмотный монтаж способен свести на нет преимущества даже самого передового оборудования. Вот почему мы много внимания уделяем обучению монтажников. Ежемесячно наши специалиста посещают партнеров в различных регионах России и других стран СНГ, проводят семинары, отвечают на вопросы практиков. На семинары, которые каждую пятницу проводятся в офисе VALTEC, может записаться любой желающий. Кроме того, VALTEC издано большое количество технической литературы, разработана компьютерная программа для точного расчета системы.
Как и другая продукция VALTEC, компоненты для напольного отопления имеют 7-летнюю гарантию от производителя.
