Теплый пол на деревянный пол: виды и технология укладки

Особенности деревянного пола:

• Меньше нагрузка на несущие конструкции – в некоторых случаях существуют ограничения по максимальной нагрузке на несущие конструкции и весу пола, и нет возможности организовать цементно-песчаную стяжку (её вес примерно 1400кг/10м2). В этом случае деревянный пол – решение проблемы.
• Дерево требует более качественной тепло- и гидроизоляции
• Деревянный пол обладает высокой степенью пожароопасности
• Деревянный пол более подвержен процессам порчи и гниения

Поэтому к деревянному полу при организации его обогрева предъявляются повышенные требования как к самому нагревательному элементу, так и к технологии монтажа. Одной из наиболее востребованных систем обогрева деревянного пола является электрический обогрев.

На деревянном основании проще всего использовать пленочный или кабельный (нагревательные маты или секции универсального теплого пола, не требующие укладки в стяжку).

Пленочный теплый пол Teplotex-0.5

Нагревательный мат Gulfstream МГС2 (0,5 м²)

1 730 р. / шт

Теплый пол Oasis (0,5 м²-0,9 м², 100 Вт)

1 700 р. / шт

Преимущества электрического теплого пола

• Низкая стоимость и простота монтажа по сравнению с обустройством водяных теплых полов или системы водяного отопления. Стоимость конвекторов (в особенности энергосберегающих) довольно высока, если оценить срок окупаемости такой системы, то выгода относительна.
• Эффективное использование тепловой энергии, так как теплый пол прогревает помещение снизу-вверх. Это особенно важно для большой площади, так как конвекторы распределяют тепло неравномерно.
• Находится под полом — не занимает место (что важно в небольших помещениях), не портит интерьер помещения.
• Систему легко ремонтировать или менять, так как устройство электрического теплого пола не подразумевает внесения изменений в конструкцию деревянного основания.
• Не сжигает кислород.

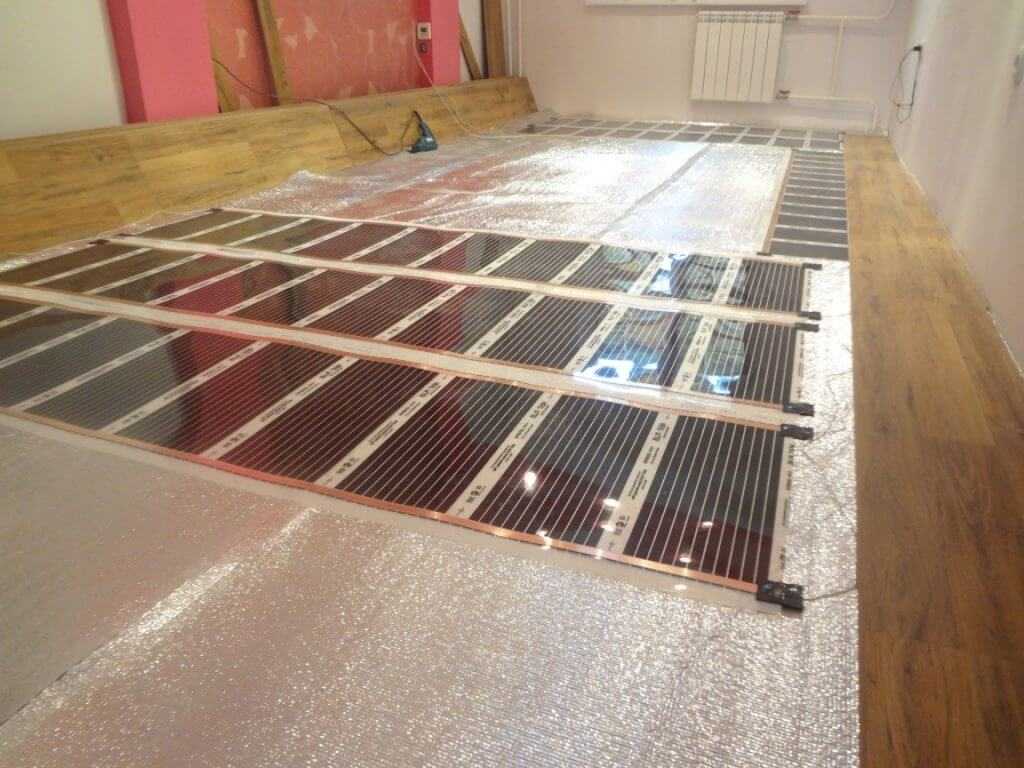

Инфракрасный пленочный теплый пол на деревянном основании

В деревянных домах в качестве напольного покрытия чаще всего используется линолеум или ламинат – лучшим вариантом в данном случае будет инфракрасный пленочный теплый пол.

Характеристики нагревательной пленки:

Укладка	Под линолеум, ламинат, паркет
Тип обогрева	Основной, комфортный
Удельная мощность	220 Вт/м
Напряжение	220 Вольт
Макс. рабочая t	45 °C
Макс. t воздействия	60 °C
Шаг отреза	25 см
Толщина	0. 34 мм
Ширина	0.5/0.8/1.0 м

Свойства нагревательной пленки позволяют организовать безопасный экономичный обогрев деревянного пола. При монтаже инфракрасной пленки используется «сухой» метод монтажа, что как нельзя лучше сочетается с деревянным полом, т.к. на деревянном основании выполнение работ по заливке стяжки или слоя плиточного клея нецелесообразно.

Время монтажа варьируется в зависимости от сложности объекта и профессионализма монтажной бригады от 2х часов до 1 дня.

Особенности монтажа пленочного теплого пола на деревянное основание

Основные правила укладки пленочного теплого пола приведены в его инструкции по монтажу (раскладка, материалы, соединения, комплектующие). В данной статье перечислены особенности монтажа инфракрасной пленки на деревянном основании.

Пленочный теплый пол на деревянный пол укладывается двумя способами:

Укладка пленочного пола между лагами

В данном случае пленочный пол укладывается на фольгированную теплоизоляцию, размещенную на утепляющем материале. В некоторых случаях пленочный пол укладывается непосредственно на утеплитель без использования подложки из фольги.

Для свободного прохождения воздуха и исключения механической нагрузки на пленку расстояние между термопленкой и черновым полом должно быть не менее 30мм. Все соединения выполняются с соблюдением норм и правил по электробезопасности.

Данный способ монтажа повышает электро- и пожаробезопасность системы обогрева, так как нагревательный элемент не соприкасается с верхними слоями «пирога» покрытия пола.

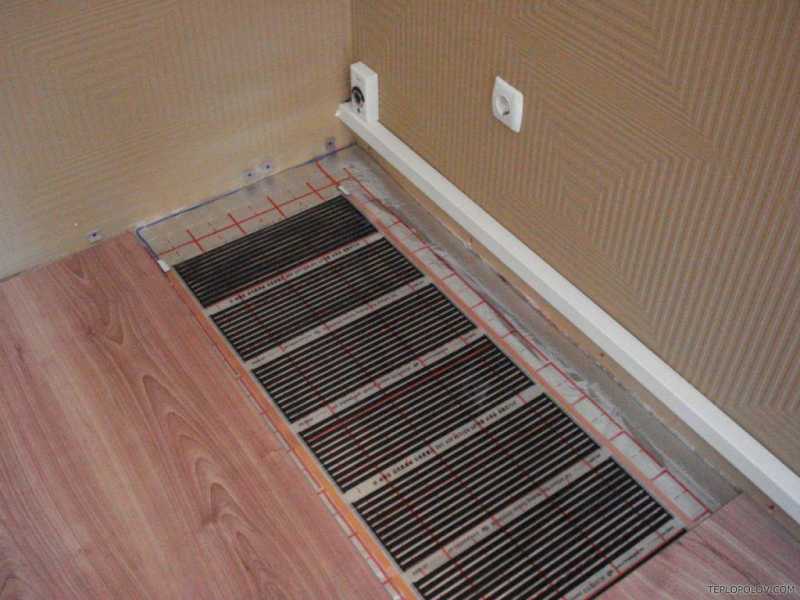

Укладка пленочного пола на плоское основание

Правила монтажа совпадают с общими требованиями к укладке инфракрасной пленки. На основу пола (фанеру, OSB, ГВЛ) укладывается фольгированная теплоизоляция, далее укладывается термопленка и укрывается полиэтиленом. В заключение монтируется декоративное покрытие пола (ламинат или паркетная доска).

Важно! При укладке пленочного теплого пола на деревянную поверхность необходимо исключить любые перепады высоты, то есть поверхность должна быть ровной и чистой (без строительного мусора) как сверху ТП, так и под ним.

Внимание! Для укладки пленочного пола под линолеум между ним и полиэтиленовой пленкой прокладывается лист фанеры толщиной 2-3мм для защиты термопленки от механических повреждений.

Плюсы

Необходимо учитывать, что этот способ укладки (непосредственно на плоскую основу пола) делает систему более эффективной по теплоотдаче, так как при этом пленочный пол непосредственно соприкасается с поверхностью напольного покрытия и не требуется обогревать воздушную прослойку между пленкой и черновым полом как в первом способе укладки. Кроме того, при ремонте и демонтаже не придется вскрывать основание пола.

Минусы

Из минусов данного способа укладки следует отметить необходимость делать углубления в слое фольгированной теплоизоляции (а в некоторых случаях и в черновом поле) для клеммных соединений питающего провода с термопленкой.

Для обеспечения электробезопасности системы обогрева необходимо строго соблюдать инструкцию по монтажу и эксплуатации для пленочного теплого пола.

Пленочный теплый пол Teplotex-0.5

Пленочный теплый пол Teplotex-0.8

Пленочный теплый пол Teplotex-1.0

Электрический кабельный теплый пол на деревянном основании

В качестве системы электрообогрева деревянного пола можно использовать нагревательные маты и универсальный кабельный теплый пол.

Как уже отмечалось ранее – бетонная стяжка на деревянном основании обустраивается нечасто ввиду ее нецелесообразности. В случае, если стяжка всё же планируется – монтаж кабельного пола производится по общей инструкции с соблюдением правил, указанных для соответствующей модели теплого пола.

Укладка нагревательных матов

Укладка нагревательных секций

При отсутствии стяжки нагревательный кабель укладывается между деревянными лагами. Для укладки между лагами можно использовать нагревательные маты с кабелем линейной мощностью 10-14 Вт/м.

Установленная на деревянном основании система обогрева не должна превышать удельную мощность 60 Вт/м2.

Для равномерного прогрева пола кабелем рекомендуется использовать в качестве аккумулятора тепла оцинкованный лист либо специальный алюминиевый лист с углублениями для нагревательного кабеля. Он укладывается поверх слоя утеплителя, непосредственно под нагревательный кабель или мат.

Для пропускания кабеля непосредственно через лаги в них прорезаются пазы шириной 60мм и прокладываются фольгированной теплоизоляцией либо теплоизоляцией на основе минеральной ваты. При расчете площади укладки теплого пола исключается площадь, занятая мебелью, бытовой техникой и других стационарных предметов. Подбор комплекта теплого пола производится в соответствии с характеристиками конкретной марки системы.

Расстояние от нагревательного кабеля до финишного покрытия пола должно быть не менее 30мм. Таким образом образуется воздушная прослойка, которая регулирует теплообмен между поверхностью пола и нагревательным элементом и не позволяет ему перегреваться. Расстояние от греющего кабеля до деревянных деталей пола (лаг) также должно быть не менее 30мм.

Общая толщина финишного покрытия пола должна быть не более 24мм, так как при увеличении толщины «пирога» теплопроводность уменьшается и обогрев становится неэффективным.

В электрических теплых полах используется резистивный греющий кабель, не обладающий способностью саморегуляции мощности и, соответственно, температуры. Поэтому в системе обязательно применяется терморегулятор. Выбор терморегулятора зависит от общей мощности системы:

Стандартные терморегуляторы имеют мощность 3,5кВт, что соответствует площади 15-16м2.

Подобрать терморегулятор

Внимание! В деревянных домах используется открытая проводка – это соответствие нормативам пожарной безопасности, производится накладной монтаж электрических приборов на металлической подложке.

Укладка нагревательных матов на деревянное основание

Для организации теплого пола на основе нагревательных матов на утеплитель укладывается оцинкованный лист. Нагревательные маты укладываются непосредственно на оцинкованный лист. Основа мата имеет клеевой слой, таким образом дополнительных креплений для системы не предусматривается. При необходимости дополнительного крепления рекомендуется просверлить в оцинкованном листе отверстия, продеть через них хомут сяжку и с его помощью прикрепить нагревательный кабель.

При укладке теплого пола учитывается ширина нагревательного мата, как правило, она равна 0.5м. При расстоянии между лагами значительно больше этого значения (например, 0.7-0.9м), укладка нагревательного мата будет довольно затруднительной задачей, так как в этом случае придется разрезать по месту подложку мата и часто делать развороты нагревательного кабеля.

Нагревательный мат Gulfstream МГС2 (0,5 м²)

1 730 р. / шт

Нагревательный мат Gulfstream МГС2 (1 м²)

2 380 р.

/ шт

Нагревательный мат NanoThermal (0,5 м²)

1 730 р. / шт

Нагревательный мат NanoThermal (1 м²)

2 380 р. / шт

Укладка нагревательных секций на деревянное основание

Крепление нагревательного кабеля

Нагревательные секции так же как и маты укладываются на лист оцинковки поверх теплоизоляции, но в данном случае для крепления нагревательного кабеля используется металлическая строительная сетка или монтажная лента для теплого пола, которая крепится саморезами к оцинкованному листу.

При использовании сетки кабель крепится к ней пластиковыми хомутами с шагом 250-300мм по всей длине кабеля.

При использовании монтажной ленты кабель крепится при помощи «язычков» на самой ленте.

Для улучшения теплоотдачи кабеля рекомендуется его по всей длине проклеить алюминиевой лентой к поверхности оцинкованного листа.

При укладке нельзя допускать пересечения кабеля и в обязательном порядке соблюдается равномерный шаг укладки, предусмотренный инструкцией для данной модели теплого пола.

Теплый пол Gulfstream КГС2 (0,5 м²-0,8 м²)

1 655 р. / шт

Теплый пол Gulfstream КГС2 (0,75 м²-1,2 м²)

1 760 р. / шт

Теплый пол Oasis (0,5 м²-0,9 м², 100 Вт)

1 700 р. / шт

Теплый пол Oasis (1,0 м²-1,8 м², 200 Вт)

2 475 р. / шт

Меры предосторожности при использовании теплого пола в деревянном доме

• Качественная электропроводка
• Электрический теплый пол чувствителен к локальному перегреву поверхности (эффект запирания). Необходимо избегать оставлять на полу объемные вещи ( например, матрас, одеяло и т.д.), крупный предмет без ножек (ящики, мебель и т.д.). Терморегуляция в этом месте может быть нарушена и данный участок системы может быть поврежден.
• В целях экономии электроэнергии режим работы теплого пола лучше настраивать по времени пребывания в доме. Программируемые терморегуляторы позволяют установить дни недели и время суток работы системы электрообогрева.

Проверил: Евгений Щипунов

Главный инженер ООО «СКО Альфа-проджект»

Другие статьи на тему

WhatsApp

Обратиться к производителю

Спасибо, наш менеджер свяжется с вами в ближайшее время

Заполните обязательные поля

Отправляя форму, вы даете свое согласие на обработку персональных данных.

Расчеты будут отправлены на Ваш e-mail, внимательно проверьте данные при отправке.

Комментарии

Комментарии для сайта Cackle

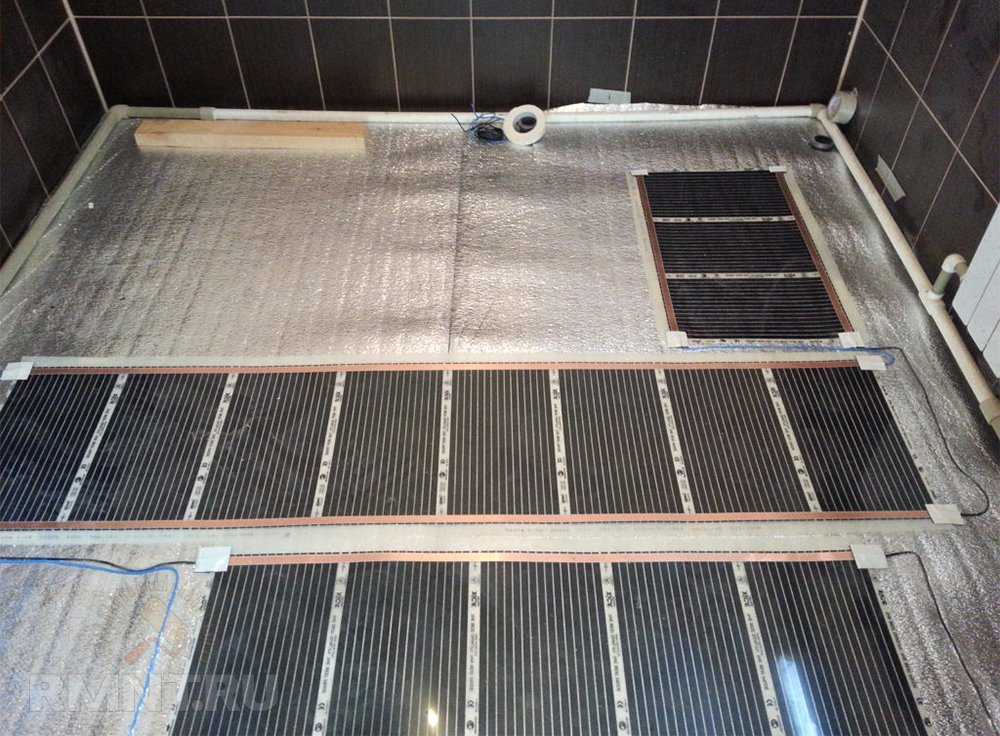

Инфракрасный пленочный теплый пол под плитку: монтаж, установка.

Керамическая плитка и керамогранит являются эффективными поглотителями тепла, имеют хорошую теплопроводность, поэтому без дополнительного подогрева субъективно ощущаются холодными.

Технология укладки нагревательной пленки под плитку несколько отличается от технологии укладки под ламинат. Наиболее важным моментом является плохое сцепление (адгезия) клея для плитки с поверхностью пленочного нагревательного элемента. Мы можем вам рекомендовать пару способов укладки инфракрасного пленочного теплого пола. Точное соблюдение рекомендаций поможет вам избежать трудностей в этом процессе.

Для начала следует определиться, стоит ли вам устраивать стяжку. В основном, это требуется при капитальном ремонте помещений, а также строительстве новых. А может вы пожелаете уложить плитку на старую основу, немного теряя в высоте помещения, делая косметический ремонт. В любом случае настоятельно рекомендуем соблюдать несложные правила по укладке.

Укладывать керамическую плитку (керамогранит) на пленочный инфракрасный теплый пол можно одним из двух способов:



1. С использованием гипсоволоконного или стекломагнезитового листа (ГВЛ, СМЛ).

Порядок укладки: в качестве подложки используйте теплоотражающий материал, обладающий малой усадкой (рулонная техническая пробка толщиной 2мм, пенополистирол для пола, изолон или фольгоизол. Подложку укладывайте на всю поверхность пола, даже там где не будет нагревательного элемента. Поверх нагревательной пленки следует уложить полиэтиленовую пленку (или гидробарьер).

Затем укладываем ГВЛ (или стекломагнезитовый лист толщиной 6 — 8 мм) в один или два слоя. Аккуратно, стараясь не повредить графитовые полосы и медную шину термопленки, прикрепите листы ГВЛ (СМЛ) к первичной стяжке при помощи дюбелей путем сверления пола. ВАЖНО: закреплять исключительно в «местах разреза» и сбоку, не задевая медной и карбоновых полос. Количество мест крепления определяется в зависимости от конкретных условий, мастером по укладке плитки.

ГВЛ (СМЛ) будет являться хорошим основанием для укладки керамической плитки.

Укладывая плитку, не забудьте оставить зазор между стеной и плиткой, так называемый термошов, и нанести на СМЛ «бетоноконтакт».

Преимущества данного способа: увеличивается срок службы термопленки, исключается влияния агрессивной среды плиточного клея с водой, листы СМЛ водонепроницаемы и огнеупорны, повреждение нагревательной инфракрасной пленки даже в случае некачественной изоляции сводится к нулю.



2. С заливкой стяжки («мокрый» монтаж).

Порядок укладки: в качестве подложки используйте теплоотражающий материал, обладающий малой усадкой (рулонная техническая пробка толщиной 2мм, пенополистирол для пола, изолон или фольгоизол.  Разрезайте подложку на полосы по ширине термопленки. Для достижения наибольшей связи первичной стяжки со вторичной (или плиточным клеем) при укладке подложки, кладите ее с отступом 15-20 см от стены.

Оставляйте расстояние 1-2 см между полосами термопленки, для лучшего скрепления с первичной стяжкой.

Для армирования бетонной стяжки, применяйте грубую малярную сетку (пластиковую не токопроводящую) с ячейкой 5х5 или10х10 м. Прикрепите точечно сетку на термопленку к первичной стяжке при помощи дюбелей путем сверления пола. ВАЖНО: закреплять исключительно в «местах разреза» и сбоку, не задевая медной и карбоновых полос. Количество мест крепления определяется в зависимости от конкретных условий, мастером по укладке плитки.

Для прочного крепления сетки к первичной стяжке при укладке больших площадей можно применять перфорированную нагревательную пленку ( или с круглыми отверстиями по всей площади материала) для более частого крепления сетки к черновому основанию пола.

Также рекомендуем применять для теплого пола под плитку сплошные многослойные нагревательные пленки повышенной прочности и устойчивости к агрессивным средам.

После того, как пленка и теплоотражающий материал уложены, мы советуем нанести на пленку «бетоноконтакт» и тонкую стяжку (или жидкий плиточный клей) слоем 5 мм, чтобы заполнить технологические отверстия. Затем наносится плиточный клей (с пластификатором), и укладывается плитка.

При укладке плитки на термопленку, соблюдайте также некоторые общие правила:

• Избегайте механического повреждения термопленки (работайте в мягкой обуви, не царапайте пленку мастерком, не вбивайте в медные и карбоновые полосы гвозди, дюбеля и т.п.).
• Не используйте теплоотражающий материал на основе алюминиевой фольги и металлическую армирующую сетку.

При соблюдении этих рекомендаций, ваш теплый пол прослужит под плиткой или керамогранитом безупречно долгие годы.

MYHEAT Предварительно смонтированный нагревательный элемент из углеродной пленки

Устанавливаемый в рамках проекта реконструкции или нового строительства, пленочный электрический теплый пол MYHEAT можно монтировать поверх бетонного или деревянного основания или встраивать в пол, чтобы можно было укладывать любой пол. закончить, что вы хотите. Он идеально подходит для укладки там, где предполагаемой отделкой пола будет плавающий пол из твердой древесины, дерева, ламината или деревянного паркета. Он также одинаково подходит для ковров, винила и линолеума при использовании с нашей системой накладных досок.

Нагревательные элементы MYHEAT мощностью 130 Вт/м² или 160 Вт/м² представляют собой очень универсальную систему напольного отопления.

Если вы устанавливаете нагревательные элементы MYHEAT поверх любого деревянного или твердого бетонного основания, вы должны сначала установить слой теплоизоляции MYHEAT толщиной 6 мм, чтобы минимизировать потери тепла вниз и предотвратить повреждение нагревательных элементов MYHEAT.

Теплоизоляция также помогает «успокоить» последующую поверхность пола. Изоляцию можно разрезать, чтобы разместить соединительную проводку и датчик пола.

После укладки элементов электрического обогрева пола MYHEAT и выполнения соединений весь пол должен быть покрыт слоем пароизоляции из полиэстера, который можно приобрести в компании MYHEAT.

Там, где соприкасаются края полиэстеровой пленки, они должны быть перекрыты на 200 мм, чтобы предотвратить попадание воды на нагревательные элементы в случае пролива на пол.

Включает в себя:

• Сухая установка, самовыравнивающаяся смесь не требуется
• Подходит для большинства полов из ламината и паркетной доски
• Чрезвычайно малая высота сборки – менее 7 мм
• Быстрая установка – раскатайте пленку и соедините предварительно смонтированные элементы
• Две тепловые мощности -130 Вт/м² и 160 Вт/м² для использования в зимнем саду
• Подходит для ковровых и виниловых полов при использовании в сочетании с системой наложения MyHeat Dual Board Overlay System

MHEX06	Теплоизоляция (800 мм x 1250 мм x 6 мм)
МХВБ12	Пароизоляция из полиэстера (1 м x 12 м)*
МХВБ25	Пароизоляция из полиэстера (1 м x 25 м)**
Мх4500	Термостат с сенсорным экраном (16 А)
Мх4500WI-FI	Термостат с сенсорным экраном и поддержкой Wi-Fi (16 А)
МХАТ50	Клейкая лента (рулон 50 мм x 50 м)

* 1 м x 12 м MHPVB покрывает 10 м² площади пола
** 1 м x 25 м MHPVB покрывает 22 м² площади пола

Полупроводящая углеродная пленка в ламинированной полиэфирной пленке

• Чрезвычайно малая монтажная высота — менее 7 мм
• Проводник с холодным хвостовиком csa1,5 мм2
• Рабочее напряжение 230/240 В: 50 Гц
• Номинальная мощность 130 Вт/м ² или 160 Вт/м ²
• 1 коричневый соединительный провод с «холодным хвостом» длиной 5 м (длиннее по запросу)
• 1 соединительный кабель «холодный хвост» синего цвета длиной 5 м (длиннее по запросу)
• Двойная изоляция по классу 2 конструкции
• Маркировка CE и соответствие всем применимым техническим стандартам

Типовые проекты ремонта

Если вы делаете ремонт в доме и хотите, чтобы у вас был прекрасный пол с подогревом, то идеально подойдет пленочный электрический теплый пол. Fillm означает минимальное образование пола.

Греющую пленку можно укладывать:

• На существующий черный пол.
• Под паркет или ламинат.
• Там, где необходимо свести к минимуму количество этажей.

Расположение термостатов

Если вы используете регулирование температуры пола и помещения, термостат следует устанавливать на высоте 1,5 м от пола, в месте, защищенном от сквозняков и прямых солнечных лучей.

Если вы используете только контроль температуры пола, термостат может быть установлен вне поля зрения, например, в шкафу.

Расположение датчика пола

Датчик пола должен располагаться непосредственно под нагревательной пленкой. Для этого в изоляции можно прорезать канал.

Важные указания по техническому обслуживанию

После установки пленки электрического теплого пола ее необходимо покрыть пароизоляцией. Это предотвратит попадание жидкости, пролитой на пол, на элемент.

Теплая зона

Теплая зона

БЕСПЛАТНОЕ ОНЛАЙН-ОБУЧЕНИЕЗапросить предложение

Запросить ценуКупить сейчас

Не знаете, с чего начать? Звоните

888-488-9276 .

Запросить ценуКупить сейчас

Не знаете, с чего начать? Звоните по телефону

888-488-9276 .

Запросить ценуКупить сейчас

Не знаете, с чего начать? Звоните по телефону

888-488-9276 .

Предыдущий Следующий

Содержание страницы

	Установка различных типов полов	Обзор установки напольного отопления	Системы теплого пола ComfortTile
	Нагрев плавающих полов с помощью FilmHeat	Обогрев существующих полов с помощью RetroHeat

---

Подробные инструкции по установке см. обратитесь к руководству по установке. Эта информация предназначена только для предоставления общего обзора процесса установки и помочь клиентам в принятии решения. Приведенные ниже рекомендации дают монтажники имеют представление о процессе монтажа теплых полов. Эта страница охватывает основные информация относительно КомфортПлитка ^® нагревательный кабель и маты, FilmHeat™ и RetroHeat ^® пленочный теплый пол элементы и HeatShield™ теплоизоляционные панели для пола. Для сохранения действующей гарантии тщательно следуйте инструкциям в руководстве по установке и попросите лицензированного электрика подключить все разводка системы теплого пола.

Обзор установки системы напольного отопления

Электрические системы напольного отопления легко настраиваются и устанавливаются. Доступно множество различных типов нагревательных элементов, каждый из которых имеет свои уникальные особенности и преимущества. Большая часть установки электрического лучистого теплого пола система может быть укомплектована амбициозными домовладельцами; однако важно отметить, что лицензированный квалифицированный электрик подключит проводку к системе. Это для защиты домовладельца. гарантируя, что гарантия на систему остается в силе.

Самая распространенная система подогрева пола имеет тонкие термостойкий кабель, уложенный под поверхность пола. Тепло ComfortTile от Warmzone Cable является признанным лидером отрасли, десятилетиями работающим в домах и на предприятиях по всему миру. Северная Америка.

Технологии продолжают развиваться, и другие пол Предлагаемые нагревательные изделия от Warmzone включают нагревательные элементы почти толщиной с бумагу (FilmHeat), а также как саморегулирующиеся низковольтные системы, модернизация балочных систем отопления и многое другое. Являясь ведущим поставщиком лучистого полы с подогревом, Warmzone предлагает один из самых больших вариантов систем лучистого отопления в мире. промышленности, чтобы клиенты могли быть уверены, что им подобрана идеальная система лучистого отопления для их дома.

---



ComfortTile ^® системы напольного отопления рекомендуемые системы для плиточные полы с подогревом; однако нагревательный кабель также можно использовать для обогрева полов других типов. КомфортПлитка нагревательный кабель можно приобрести в катушках или заранее наматывать на маты. Тонкий нагревательный кабель (всего ⅛ дюйма в диаметре) с катушки дает установщикам возможность устанавливать теплый пол в небольших, нестандартных фасонных площадей и помещений. Коврики ComfortTile оснащены кабелем, который предварительно проложен и прикреплен к прочный, гибкий коврик с клейкой основой. Перед раскатыванием ковриков обязательно подметите черновой пол и убрать всю пыль и мусор. Маленькие острые предметы, такие как камни и гвозди, могут повредить изоляцию кабеля и вызвать проблемы в будущем, поэтому подготовьте пол перед укладкой Нагревательный кабель имеет большое значение. После подготовки пола коврик можно раскатать и нанести клей. Затем подложку можно прикрепить к основанию. Это ускоряет установку, что может привести к меньшие трудозатраты. Кабель имеет диаметр всего от ⅛ до 3/16 дюйма, поэтому на полу очень мало места. вверх. Греющий кабель с катушки крепится к полу с помощью гибкой кабельной стяжки (на фото) которые также могут быть легко закреплены на черновом полу. На обвязке имеется ряд рельефов, которые предусмотреть готовые каналы для нагревательного кабеля. Греющий кабель ComfortTile проложен по каналам обвязки по заданной системе теплого пола интервал. После крепления нагревательного кабеля или мата к черновому полу и прокладки кабеля полный, самонивелирующийся или тонкий слой можно наносить непосредственно на нагревательный кабель. Затем устанавливается плитка над этим с последующим нанесением затирки. ПРИМЕЧАНИЕ. Рекомендуется использовать резиновый или пластиковый шпатель при нанесении разбавителя, а не металлический шпатель, чтобы не повредить кабель.

Устанавливается непосредственно в тонкий набор под кафельные полы, Система ComfortTile является наиболее рекомендуемой системой для обогрева помещений с помощью керамической плитки, а также может быть эффективно используется для обогрева большинства других типов полов.

Для выполнения поворотов при укладке матов теплого пола, просто разрежьте сетчатую подложку и поверните коврик соответствующим образом, как показано на предоставленных фотографиях. (Будь осторожен чтобы никогда не перерезать и не повредить нагревательный кабель.) Двухжильный нагревательный кабель (маты и кабель) имеет 10-футовый двухжильный холодный провод (14-17 AWG) плюс заземляющая оплетка. Кабель ComfortTile также может похвастаться 25-летним сроком службы. Гарантия производителя.

При снятии нагревательного кабеля с катушки кабель крепится к полу с помощью прочных, гибких пластиковых полос (см. фото кабеля и ремней к справа), которые можно приклеивать, прибивать гвоздями или прикручивать к основанию. Рельефы на лямках позволяют различные варианты расстояния между кабелями. Просто проложите кабель вокруг рельефов в соответствии с вашим кабелем. интервал и вернуться к кабелю к другому ремешку. Эти удобные ремни обеспечивают легкое и точное монтаж теплового кабеля.

Несколько важных советов

Убедитесь, что нагревательный кабель ComfortTile И соединение полностью заделан в тонкую или выравнивающую заливку, иначе кабель перегреется и выйдет из строя.

Никогда не допускайте соприкосновения или пересечения нагревательного кабеля. (Минимальное расстояние между кабелями составляет 2 дюйма.)

Не пересекайте нагревательный провод на соединительном проводе. или провод термостата. Важно, чтобы квалифицированный, лицензированный электрик был нанят для подключения проводка и соответствующие электрические компоненты.

Теплоизоляция также может использоваться для улучшения эффективность системы.

При снятии нагревательного кабеля с катушки кабель крепится к полу с помощью тонких пластиковых лент (кабельных стяжек), которые прибиваются гвоздями, привинчиваются или приклеиваются на пол. Эти ремни имеют небольшие каналы и выступы, в которых размещается нагревательный кабель. Просто вставьте кабель в язычок, чтобы зафиксировать его. (См. фото справа.)

Разрезать сетку поддержка (Будьте осторожны, чтобы не перерезать нагревательный кабель.) Переверните коврик, чтобы начать следующий ряд.

После перевернув коврик для подогрева пола, выровняйте его соответствующим образом и продолжайте раскатывать следующий ряд. (Соблюдайте расстояние между рядами.)

---



Система подогрева пола FilmHeat ^® одна из наиболее рекомендуемых систем напольного отопления, разработанная специально для установки под виниловые полы и все виды плавающих полов. Недорогие, простые в установке панели просто Толщина 0,16 дюйма, поэтому практически нет наслоения пола, а панели можно резать на месте. Система FilmHeat может быть установлена ​​на любом стандартном черновом полу, если он ровный, гладкий и прочный. без выступающих частей, таких как гвозди, шурупы и т. д.

Нагревательные панели раскладываются в соответствии с схема системы предоставлена ​​Warmzone. Обрежьте нагревательные панели до нужной длины. Только вырезать через прозрачную область между нагревательными полосами. НИКОГДА не режьте ближе, чем на 1/4 дюйма к нагревательному элементу. полоски и НЕ режьте сами нагревательные полоски. Надежно закрепите нагревательные элементы. на пол. При установке поверх деревянного чернового пола прибейте или закрепите элементы скобами. Если при установке на бетонный пол, закрепите элементы на месте с помощью клейкой ленты. (При установке термостат, имейте в виду, что он должен быть расположен на внутренней стене, где он не будет подвергаться воздействию прямых солнечных лучей и учитывать длину необогреваемых проводов.)

---



Система подогрева пола RetroHeat ^® это уникальная система, которая дает домовладельцам доступную возможность установить роскошное лучистое тепло под существующими этажей — без капитального ремонта. Если у вас есть доступ к напольных балок снизу, то можно установить нагревательный элемент RetroHeat. Система имеет тонкий «пленочный» нагревательный элемент (толщиной всего 0,16 дюйма), который поставляется в рулонах. Когда при установке RetroHeat нагревательные панели можно обрезать до нужной длины на месте, а затем скрепить скобами между лагами пола. Нагревательные панели доступны для балок размером 12, 16 и 24 дюйма. ширины. (ПРИМЕЧАНИЕ: измерения проводятся от центра одной балки до другой, а не от расстояния между каждой балкой.) RetroHeat может быть установлен практически под любым напольным покрытием, в том числе: паркет, плитка, ковер, ламинат, винил, мрамор и т. д.

После крепления панелей отопления между полом балки под полом, который вы хотите отапливать, затем выполняются электрические соединения. (Обязательно следуйте указаниям в руководстве по установке и периодически проверяйте систему.) После Электрик выполняет электрические соединения, монтирует обычную фанерную изоляцию над отоплением элемент. Изоляция направляет тепло вверх через пол и увеличивает энергию. эффективность за счет минимизации потерь тепла. Это доступный и эффективный вариант обогрева существующих этажей.

      Иллюстрация RetroHeat установлен между лагами. ♦       Рулон нагревательного элемента. ♦       Обжим оплетки шины на нагревательный элемент. ♦ Скрепление элемента между лагами.

ИНФОРМАЦИЯ НА ЭТОЙ СТРАНИЦЕ НЕ ПРЕДНАЗНАЧЕН ЗАМЕНЯТЬ РУКОВОДСТВО ПО УСТАНОВКЕ ВАШЕГО ПРОДУКТА. Для обеспечения надлежащего установке внимательно прочтите и следуйте инструкциям, приведенным в документации по продукту.

Самый информативный онлайн-ресурс по продуктам и услугам лучистого тепла

Warmzone гордится тем, что предлагает клиентам самая полная коллекция информации о лучистом тепле, доступная в Интернете. Посещать наш Сияющий Страница литературы по теплотехническим изделиям для просмотра и загрузки руководств по установке, технических руководства, брошюры, описания продуктов, монтажные схемы и многое другое. Если вы не можете найти информацию, которую вы ищете, пожалуйста, позвоните одному из наших экспертов по лучистому теплу. Мы рады помочь вам, и нет давления продаж или обязательств.

Также спросите о нашем БЕСПЛАТНАЯ установка обучение, а также наши профессиональный услуги по проектированию системы и персональная техническая поддержка по установке.
