Инфракрасный теплый пол представляет особой одну из современных популярных разновидностей теплого пола электрического типа. При использовании этой разновидности теплого электрического пола для обогрева помещения применяются пленочные обогреватели (лента, маты), для изготовления которых применяют специальную карбоновую основу. Устройство инфракрасного пленочного обогревателя подразумевает наличие в его конструкции медных проводников, которые отвечают за общий нагрев.

Несмотря на всю кажущуюся сложность, подключение и монтаж пленочного теплого пола возможны своими руками. Необходимо лишь четко следовать инструкции по установке и быть предельно внимательным во всех нюансах.

Предварительная подготовка перед началом подключения

Прежде чем рассматривать непосредственно этап подключения электрического теплого пола, необходимо разобраться с теорией. В настоящее время из всех возможных конструкций реализации теплого пола наибольшее распространение получил электрический вариант. В зависимости от исполнения электрические теплые полы бывают следующих видов: пленочный, кабельный и с применением металлической аморфной пленки. Если рассматривать вариант самостоятельной установки, то с этой точки зрения монтаж инфракрасного электрического пола отличается предельной простотой. Именно поэтому если вы спросите мнения профессионала, то, скорее всего, он посоветует вам пленочный вариант исполнения. Установка своими руками кабельного теплого пола крайне трудоемка и сложна без определенных практических навыков.

Прежде чем приступать к установке теплых полов пленочного типа необходимо определится с площадью, которую будут покрывать обогревательные маты. Следует понимать, что установка мебели и других крупногабаритных предметов на пленочные полы нецелесообразна, а иногда и небезопасна. Сам теплый пол без труда выдержит данное давление, но что он будет обогревать? И в этом случае необходимо будет предусмотреть возможность вентиляции обогреваемой поверхности.

Вторым шагом необходимо определится с требуемой мощностью. Рассмотрим вариант использования инфракрасной пленки STEM STANDARD KXT 305. Например, вам необходимо обогревать помещение площадью 20 м2. Как заявлено в технических характеристиках рассматриваемой пленки, максимальная мощность потребления составляет 220 Вт/м2. Таким образом, максимальная мощность, требуемая для обогрева помещения, будет составлять 220х20=4400 Вт или 4,4 кВт. Но важно понимать, что это максимальная мощность, которой вероятнее всего вы никогда и не воспользуетесь. Среднее энергопотребление данной пленки составляет от 30 Вт/м2. В любом случае, помощь в определении потребляемой мощности окажет продавец-консультант при покупке теплого пола.

Итак, для установки инфракрасного теплого пола вам потребуется следующий набор инструментов и материалов:

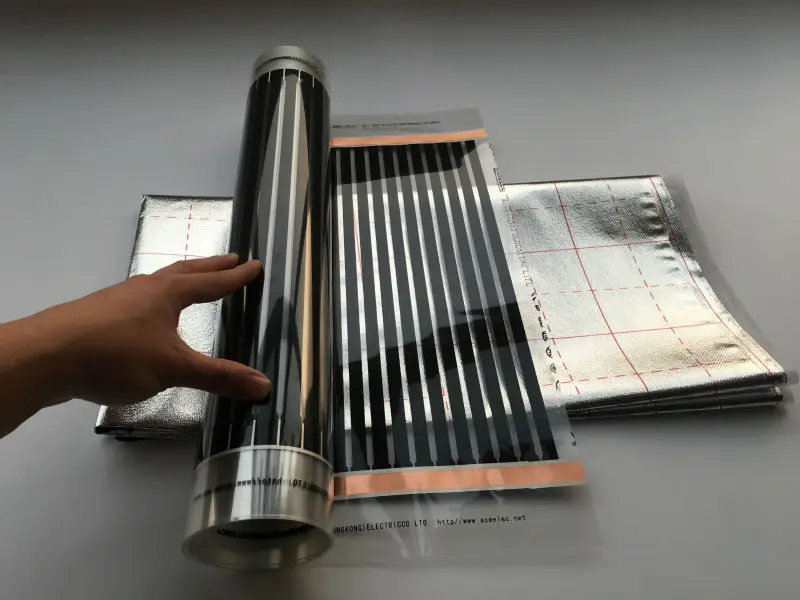

• непосредственно, сам комплект пленочного пола;
• температурный датчик и терморегулятор;
• теплоизоляционный материал с фольгированным покрытием;
• двусторонний скотч;
• канцелярский нож;
• плоскогубцы;
• паяльник.

Подключение отдельных элементов теплого пола

Перед началом работы следует при помощи скрепок, мебельных гвоздей или скотча зафиксировать инфракрасную пленку к черновому основанию. Делается это для того, чтобы она не «съезжала» в процессе монтажа. Процедура фиксации выполняется обязательно через прозрачный ободок пленки, расположенный по самому краю.

Технологии установки требует максимально ровной поверхности для укладки пленочных матов. Но в местах подключения выходных контактов инфракрасного пола невольно появляются утолщения. Чтобы соблюсти все требования процесса укладки в районе расположения этих утолщений в теплоизоляционном материале следует вырезать небольшие технологические полости.

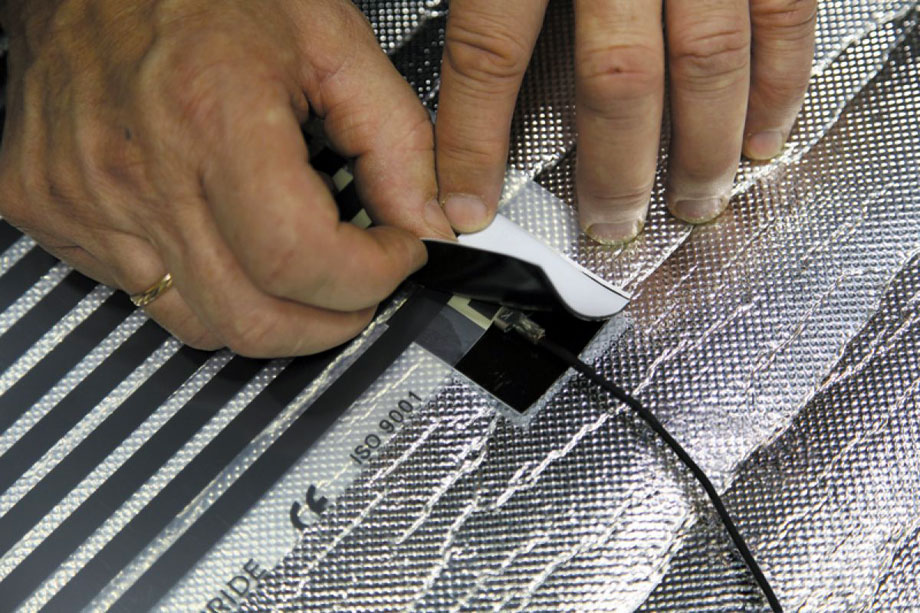

Монтаж датчика температур выполняется между нагревательной пленкой и теплоизоляционным материалом. Датчик следует устанавливать на максимально близком расстоянии от терморегулятора. При этом, как советует профессионалы, провод соединяющий терморегулятор и датчик, имеет смысл уложить в гофру. Концы гофрированного изолятора во избежание попадания влаги при выполнении цементной стяжки необходимо герметизировать при помощи жидкого пластика или изоляционной ленты.

Монтаж пленочного теплого пола

Перед процедурой монтажа обязательно изучите инструкцию по установке, которая входит в комплект поставки.

В самом начале установки следует подготовить черновое основание. Его поверхность необходимо очистить от пыли и загрязнений и выровнять. Необходимо удалить все выступы и углубления. Особое внимание следует уделить горизонтальной черновой поверхности — отклонение от горизонтальности 3 мм и более на 2 м2 недопустимо. На такую поверхность укладывать пленочный пол нельзя. В этом случае поверхность пола требуется выровнять при помощи наливных полов, цементной стяжки или других материалов.

Для установки терморегулятора следует подготовить технологическое отверстие. Необходимо сделать вертикальную штробу от пола до непосредственного места установки, в ней будет пролегать монтажный провод.

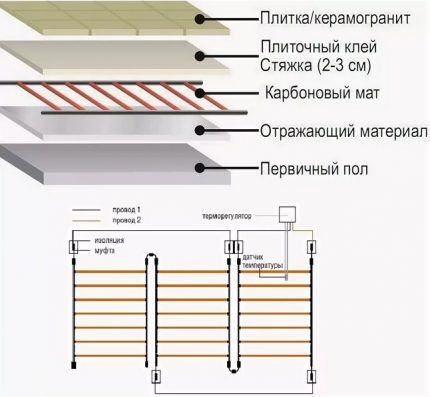

Схема, в соответствии с которой осуществляется подключение теплого пола, представлена в инструкции. Инфракрасная пленка укладывается по направлению к стене, которую вы выбрали для монтажа регулятора. Подобный метод укладки позволяет снизить общую длину проводов. При укладке необходимо соблюдать отступ 10-20 см от стен. Если в комнате, где вы осуществляете монтаж, имеются мощные нагреватели типа котла, печи или камина, то между ними и инфракрасной пленкой необходимо выполнить отступ не менее 1 м. Пленочные маты укладываются медными элементами вниз.

Допускается при необходимости разрезать инфракрасные пленочные маты. Линия реза не должна пересекать карбоновые элементы пленки, она должна проходить только по светлым местам. Укладывать пленку на пол допускается только встык. Никаких нахлестов быть не должно. После укладки все стыки следует проклеить скотчем. На этапе укладки места соединения пленки с проводами не проклеиваются.

Открытые участки и места отреза инфракрасного теплого пола изолируются в обязательном порядке. В качестве изолятора можно использовать битумную пленочную изоляцию. Достаточно отрезать кусок изоляции необходимого размера и заклеить им медные элементы с обеих сторон.

Далее необходимо взять металлические зажимы и подключить их к неизолированным медным отрезкам. Одну из сторон зажима требуется установить между нагревательной пленкой и медной полоской. Не допускается просто устанавливать контакт сверху и снизу, поскольку это может привести к порче инфракрасной пленки.

К зажимам необходимо подключить провода. При установке теплых полов выполняется параллельное подключение. В этом случае правые стороны соединяются с правыми, левые с левыми. Для удобства используйте провода двух разных цветов. Удалите изоляцию с конца провода, конец провода установите в отверстие зажима, после этого с усилием скрепите соединение при помощи плоскогубцев. Полученные соединения заизолируйте при помощи битумной изоляции и зафиксируйте скотчем.

От инфракрасного пленочного теплого пола провода идут к стене по поверхности пола. Лучше прокладывать их вдоль плинтусов. Такой подход обезопасит их от излишнего давления напольного покрытия. В материале теплоизоляции вырежьте углубление под провода. В данное углубление просуньте провод и зафиксируйте его с помощью скотча. Проводите провода от одного пленочного мата к другому, после этого — к месту монтажа регулятора температуры.

Температурный датчик требуется монтировать под инфракрасной пленкой в середине второй секции. Для датчика и проводов требуется вырезать углубление.

Завершительный этап установки

На заключительном этапе вам необходимо подключить пленочный теплый пол к источнику электроэнергии и выполнить тестовый запуск. Чтобы убедится в работоспособности теплого пола, воспользуйтесь переносным ИК-датчиком, чтобы определить температуру.

Поделитесь в соцсетях:

Опубликованно 13.10.2016 автором . Запись опубликована в рубрике Монтаж, Теплый пол с метками Инфракрасная пленка, Монтаж, Теплый пол. Добавьте в закладки постоянную ссылку.

Инструкция по монтажу инфракрасного теплого пола под ламинат, ковролин, линолеум

Инфракрасный теплый пол — современная разработка, требующая для монтажа и подключения, минимум времени и навыков.

Монтаж инфракрасной пленки под силу каждому.

Не нужно быть специалистом, что бы уложить и подключить инфракрасный теплый пол, достаточно следовать несложной инструкции, которая прилагается к каждому заказу.

Инструкция по монтажу ик тёплого пола под кафель здесь..



Внимание! По желанию покупателей, мы нарежем термопленку в размер и опрессовываем клеммы.

Приобретая у нас инфракрасные теплые полы, покупатель получает максимальную комплектацию своего заказа, обеспечивающую простой и не трудоемкий монтаж теплого пола под ламинат, паркетную доску, ковролин или линолеум.

Для вашего удобства, мы публикуем подробную инструкцию по монтажу инфракрасной пленки на пол.

Следуя ей, Вы без труда сможете монтировать теплый пол под ламинат, паркет, линолеум или ковролин.

1. Для начала нужно очистить поверхность и уложить рулонный теплоотражающий материал.

• В качестве теплоотражающего материала, для инфракрасного теплого пола, рекомендуется применение фольгированного материала, покрытого металлизированной лавсановой или полипропиленовой пленкой. Оригинальные материалы Алюфом РЕ,  а так же аналоги- мегаизол, полифом, инфрафлекс, энергофлекс и подобные толщиной от 2 до 5 мм. Теплоотражающий материал вы можете так же заказать в нашем интернет магазине, а также приобрести в любом строительном маркете.

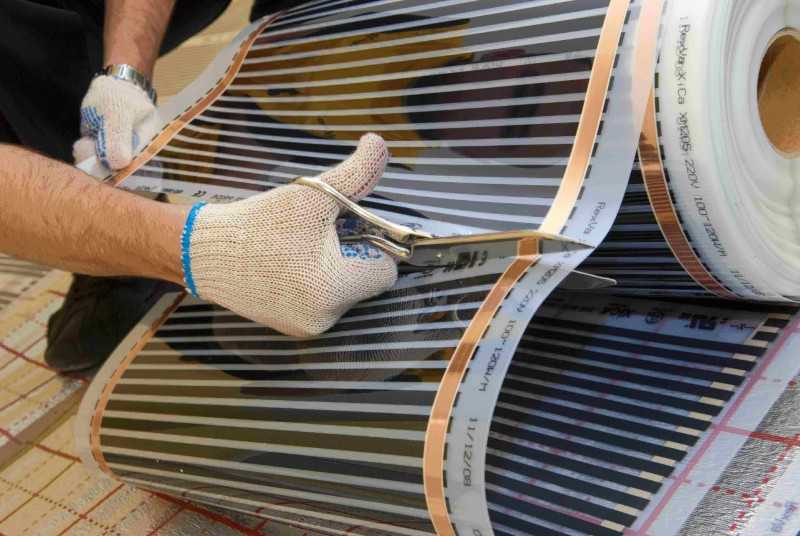

2. Затем нарежьте инфракрасную греющую термоплёнку на полосы необходимой вам длины и уложите их лицевой стороной вверх (медная шина снизу).

• По рекомендации изготовителя инфракрасной греющей плёнкой достаточно покрывать 70-80% от общей площади пола, отступив по периметру помещения, с расчетом на мебель, бытовую технику и др.
• Резать греющую пленку разрешается только в местах, обозначенных специальным знаком-

3. Закрепите электрические клеммы к каждой полосе медной шины.

• Необходимо пробить отверстия в медной шине при помощи дырокола или пробойника.

• Вставьте клемму между слоями инфракрасной пленки.

• Расклепайте клемму заклепочником.

 Присоединение клемм к медной шине греющей пленки возможно также, с помощью пайки. Для пайки мы рекомендуем использовать традиционный припой- ПОС30 и ПОС40 и канифоли в качестве флюса.

Внимание! По желанию покупателей, мы бесплатно режем термопленку в размер и опрессовываем клеммы.

4. Подключите электрические провода, в соответствии со схемой подключения, поставляемой с комплектом теплого пола.

• Надежно обжать провода в клеммах с помощью специального обжима.

• Заизолируйте клеммы с двух сторон с помощью электроизоляционного скотча (мастики), поставляемой в готовом комплекте теплого пола.

• Так же наложите еще один слой электроизоляции с помощью специальной изоленты.

• C помощью этой же изоляционной ленты изолируйте и саму медную шину.

• Далее установите под инфракрасную греющую пленку термодатчик и подключите терморегулятор. Внимание! Суммарная мощность греющей пленки не должна превышать разрешенную мощность термостата.

• Затем проверьте работоспособность теплого пола, путем подключения его в сеть 220V.

• И наконец уложите ваше напольное покрытие -линолеум, ковролин, ламинат, паркетная доска и так далее.
• Если в качестве напольного покрытия будет использоваться линолеум, поверх термопленки рекомендуем дополнительно уложить материал типа фанеры, ДВП (оргалит) или дополнительный слой обычной подложки под ламинат, толщиной 1-3 мм.

Укладка инфракрасного теплого пола под паркет, ламинат, ковролин или линолеум, займет у Вас минимум времени, а разобраться в несложной схеме подключения сможет каждый.

Электрическая схема подключения инфракрасного теплого пола и терморегулятора, также предельно проста.































Теплые полы под ламинат, линолеум или ковролин с помощью инфракрасной греющей пленки являются наглядной демонстрацией выгодного соотношения цены и качества.

Доступная стоимость такого теплого пола под ламинат и линолеум, дополняется простотой и преимуществами эксплуатации нагревательной пленки.

Легкость применения обусловлена четким понятием принципа работы такого покрытия под безклеевые финишные напольные покрытия.

Такая пленка равномерно излучает инфракрасные лучи, которые являются полностью безопасными для здоровья человека:

• Они не вызывают аллергию и не вредят суставам при постоянном хождении по теплому полу.

• Ступающий на пол ощущает не только тепло, но и комфорт.

Помимо безопасности использования, пленочный теплый пол под ламинат:

• Нагревает не только напольное покрытие, радиус комфортного диапазона лучистого тепла до 2,5 м
• обладает высокой надежностью
• характеризуется длительным сроком службы
• позволяет экономить около 20% тепла по сравнению с другими видами электрических обогревателе
• не влияет на подъем уровня пола помещения;
• ионизирует воздух и устраняет неприятные запахи (моющих средств, краски, сигарет).

Значительная экономия электричества влечет за собой и финансовую выгоду, поэтому с уверенностью можно говорить о рациональности и рентабельности использования инфракрасной пленки.

Высота помещения, при установке пленочного теплого пола под ламинат, линолеум или ковролин, останется практически неизменной, поскольку пленка имеет толщину около 0,3 мм, что не влияет на характеристики комнаты в доме или квартире.

Даже с учетом использования 2-3 мм теплоотражающего материала или обычной подложки под финишное покрытие высота пола сохранит свои параметры.

Несомненным преимуществом использования теплого пленочного пола считается отсутствие сухого воздуха в помещении, что может наблюдаться при включении электрообогревателей.

В тандеме с ионизацией воздуха такое свойство инфракрасной пленки сохранять уровень влажности в отапливаемой комнате может даже оказать антиаллергенный эффект.

Подогрев под линолеум

Применяемый инфракрасный теплый пол под линолеум обеспечивает необходимый такому покрытию плавный и равномерный прогрев.

Грамотно рассчитанная мощность теплого пола станет залогом эффективного обогрева, а также сохранения внешнего вида линолеума.

Инфракрасные теплые полы под линолеум будут препятствовать:

1. изменению цвета покрытия;
2. отставанию линолеума от основания;
3. выделению вредных веществ, которые могут появляться при сильном нагреве другими способами;
4. появлению разрывов вследствие размягчения.

В качестве прослойки, которая монтируется между пленкой и линолеумом, можно использовать обычную ДВП либо же подложку под ламинат.

Дополнительные преимущества

При устройстве пленочных теплых полов под линолеум достигается еще и экономия материала.

Обусловлено это тем, что такое покрытие монтируется только в зоне свободного от мебели и других тяжелых предметов интерьера пространства.

Качественный и надежный теплый пол под ковролин, ламинат и линолеум в виде пленки будет служить достаточно продолжительное время при правильной эксплуатации.

Достигается это благодаря тому, что он не подвергается коррозии и разрушениям. Ламинирующая пленка сможет прослужить более долгий срок, нежели напольное покрытие.

К тому времени, когда линолеум или ковролин будет нуждаться в замене, инфракрасный теплый пол сохранит свой первоначальный вид.

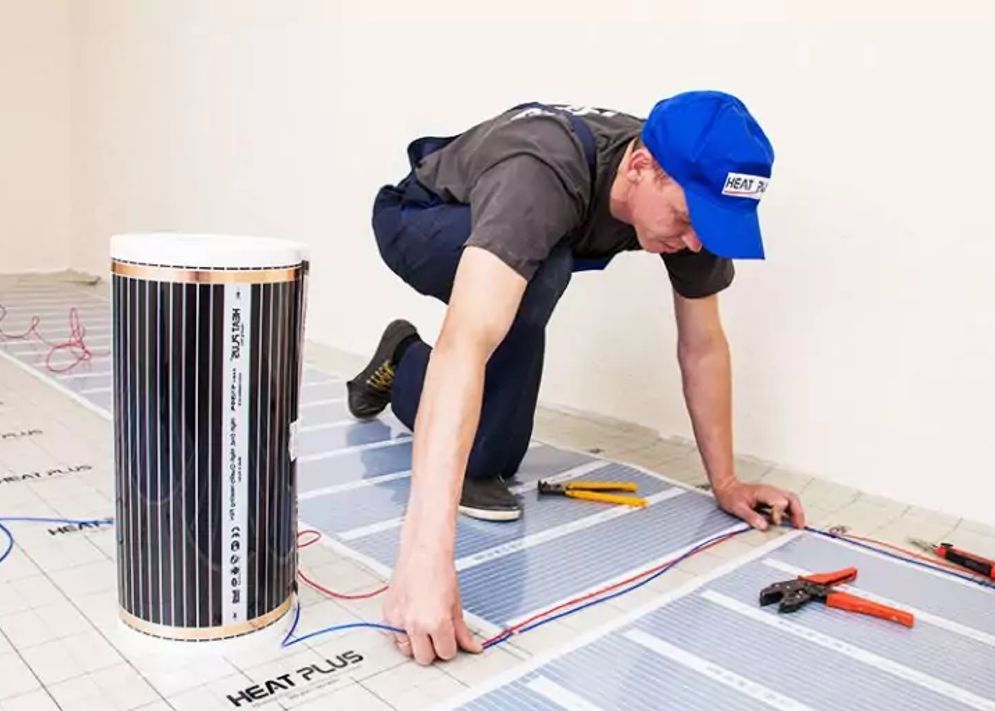

Монтаж пленочного теплого пола своими руками

Несколько лет назад на рынке теплых полов появился новый энергосберегающий инфракрасный пленочный материал. И многие его достоинства привели к тому, что он произвел настоящий фурор. Так, монтаж пленочного теплого пола своими руками можно производить под любое покрытие, будь то ламинат, паркет, линолеум или плитка.

Его важными особенностями является отсутствие необходимости в цементной стяжке во время укладки, а также он намного экономичнее в расходе электроэнергии кабельного теплого пола, который, кстати, обязательно нужно заливать цементной стяжкой. Что важно, в случае переезда можно легко и просто демонтировать пленочный пол и постелить его заново в новом помещении. (См. также: Установка тонкого тёплого пола своими руками)

Кроме того лечебные свойства инфракрасного света уже давно используются в медицине, а значит, что такой пол будет оказывать только положительное воздействие на здоровье всех проживающих. Пленка инфракрасного теплого пола будет вырабатывать тепловые лучи, которые легко проходят через напольное покрытие и оказывают лечебный эффект на здоровье человека.

Монтаж пленочного теплого пола своими руками

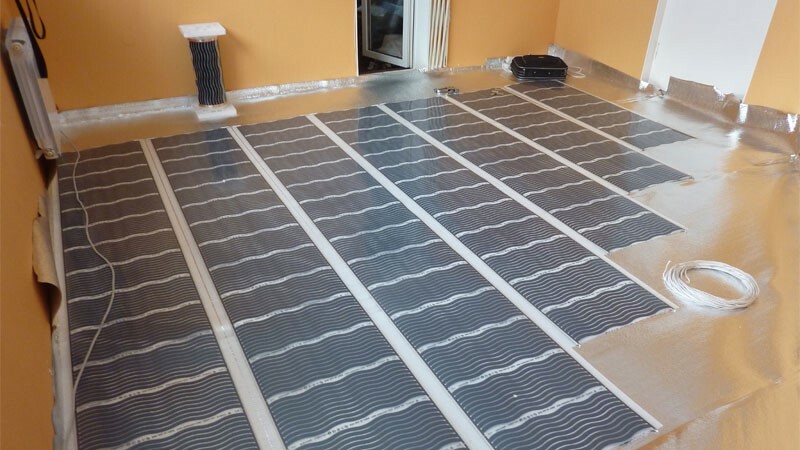

После того как поверхность пола была очищена и подготовлена на него укладывается теплоизоляционный материал. При выборе теплоизоляции следует ориентироваться на то, каким будет ваше финишное покрытие. Если планируется положить ковролин или линолеум, то изоляцию можно сделать любой, только учесть толщину листа в 3-5 мм. На стыках листы нужно проклеить скотчем. Если же планируется класть керамическую плитку, то обычно рекомендуют использовать в качестве теплоизоляции техническую пробку, имеющую толщину 2 мм.

Во время монтажа следует заранее определиться с положением терморегулятора, а также составить схему монтажа, для того чтобы инфракрасная пленка была впоследствии разложена на полу правильно. При этом укладывать ее следует только на открытых участках, где не будет стоять мебель. (См. также: Как сделать электрический теплый пол своими руками)

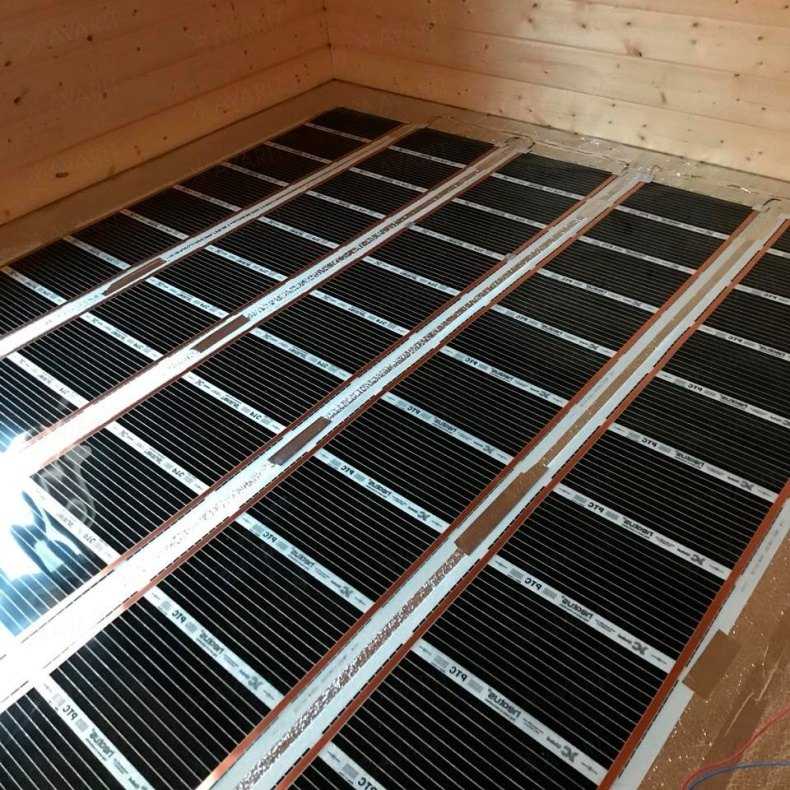

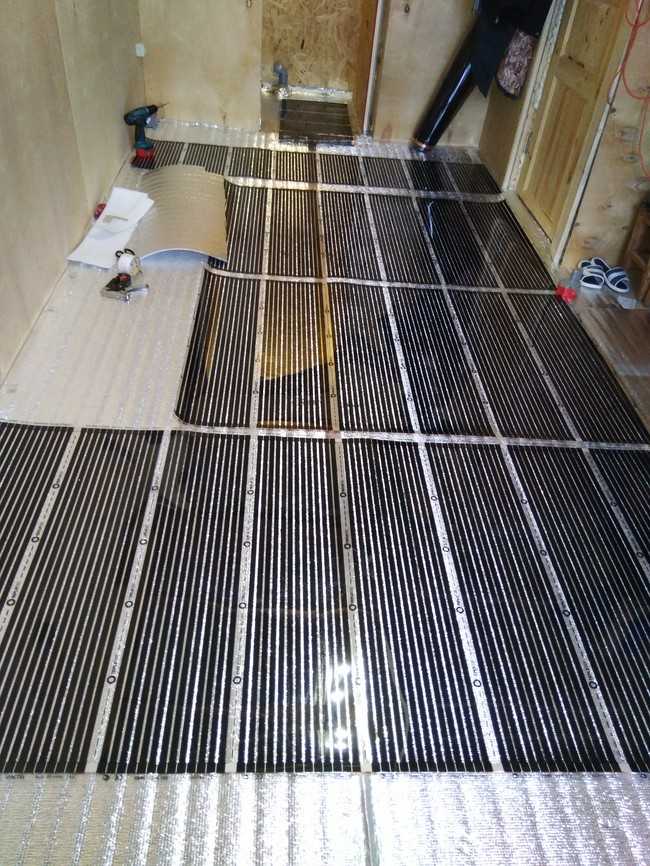

Далее технология монтажа пленочного теплого пола подразумевает, что пленку нужно разрезать на полосы нужного размера по отмеченным производителем линиям. Затем пленку необходимо разложить на полу так, чтобы она соответствовала схеме.

Важно! Класть ее следует медной полосой вниз и контактами к стене, где планируете установить терморегулятор.

После этого инфракрасная пленка подключается к проводке. Не забудьте установить на краях медной полосы контактные зажимы и подключить к ним контактные провода. Обязательно следует заизолировать все места подключения проводов к зажиму, а также места разреза пленки с обратной стороны при помощи битумной изоляции. (См. также: Установка тёплых электрических полов своими руками)

Далее технология монтажа пленочного теплого пола предполагает подключение датчика температуры пола. Это производят с нижней стороны пленки. Не забудьте его заизолировать. После того как теплый пол полностью уложен и все провода и контакты подключены, нужно установить терморегулятор и также его заизолировать. После этого можно подключить к электросети.

Важно! Перед тем как укладывать финишное покрытие обязательно протестируйте теплый пол, учитывая, что поверхность должна прогреваться равномерно.

Поверх теплого пола нужно уложить полиэтиленовую пленку, после чего можно класть финишное покрытие.

Важно! Учтите, что в случае, если финишным покрытием будет плитка, после ее укладки стяжке нужно дать просохнуть в течение 20 дней. Только после этого можно будет пользоваться новой системой обогрева пола. (См. также: Как правильно уложить теплый пол под ламинат своими руками)

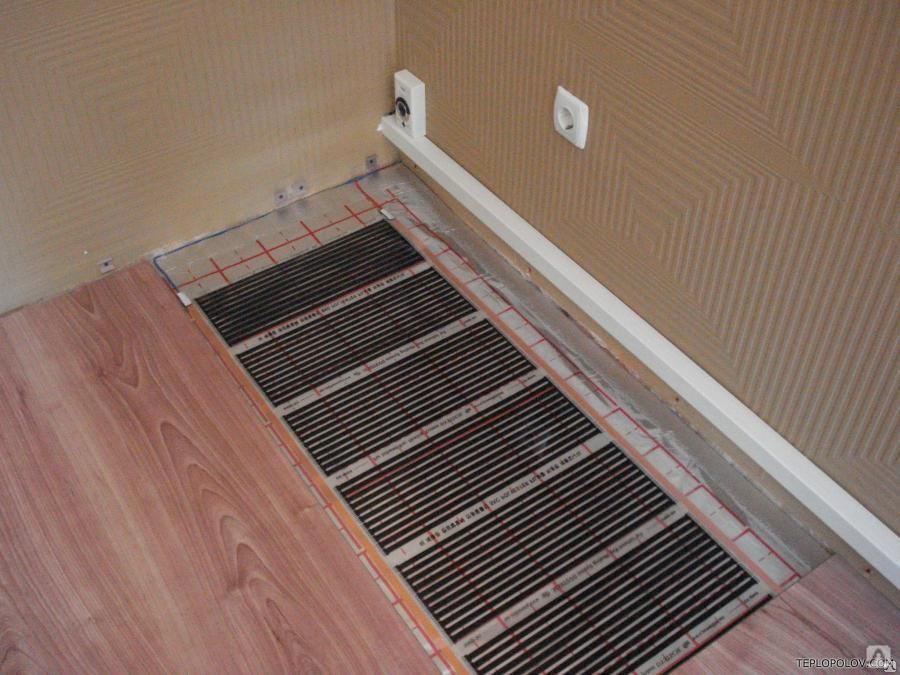

Пленочный теплый пол под ламинат

В стандартный набор материалов для укладки пленочного теплого пола под ламинат входит рулон термопленки, контактные зажимы для нее, комплект электропроводки, изоляция для контактных зажимов. В принципе вам понадобится к этому набору приобрести только терморегулятор с температурным датчиком.

При укладке теплоотражающего слоя под ламинат не рекомендуется применять материалы, покрытие которых выполнено с использованием алюминиевой фольги. Для монтажа хорошо подойдут материалы, имеющие покрытие из металлизированной лавсановой или полипропиленовой пленки.

Сама установка такого пола под ламинат достаточно проста. Начинается она с укладки теплоотражающего слоя на ровное основание. После того как листы теплоотражателя разложены, их нужно скрепить между собой скотчем. Далее можно приступать к термопленке, которую нужно класть контактами к терморегулятору. (См. также: Как положить тёплый пол в гараже своими руками)

Совет! Стоит помнить, что самым экономичным вариантом расположения полос такой пленки будет вдоль длинной стены, ведь при этом получится меньше точек подключения, а значит, и меньше проводов.

Полосы теплого пола нужно прикрепить к предыдущему слою с помощью того же скотча. Следующим этапом является установка терморегулятора. Он обычно крепится на стене или включается в розетку. Далее следует подключить провода. Тут нужно установить контактные зажимы, осуществить прокладку проводов, обжим контактов и их изоляцию. После этого их можно подключить к терморегулятору. К нему же подключается термодатчик. Остается только произвести тестирование нового теплого пола и можно укладывать ламинат.

Пленочный теплый пол под плитку

Монтаж пленочного теплого пола под плитку имеет свои особенности и требует гораздо больше усилий и времени, чем в других случаях. Ведь изначально он планировался только для сухой укладки. Это означает, что не каждый пленочный пол может выдержать соприкосновение с щелочной средой цементной стяжки или плиточного клея.

Важно! Укладку пленочного пола следует производить только при плюсовой температуре!

Пленку укладывают вниз стороной, где видны медные токопроводящие шины. При этом основа обязательно должна быть сухой и чистой. Чтобы не произошло смещения полос в дальнейшем после подключения можно прикрепить их малярным скотчем. Не забывайте, немаловажно добиться плотного контакта между пленкой и теплоизоляционным материалом. Это исключит появление завоздушенных пустот.

После того как выполнены все работы по укладке пленки, подсоединены термодатчик и термостат, теплый пол можно подключить к сети и протестировать его. Затем, в случае если все нормально, поверх пленки укладывается полиэтиленовая пленка. Также поверх этого слоя гидроизоляции следует положить полимерную, но не металлическую строительную монтажную сетку, имеющую размеры 20-40 мм.

Важно! Если на пол ожидается высокая нагрузка, то в качестве защитного покрытия поверх гидроизоляционного материала допустимо положить СМЛ или влагостойкий ГВЛ, имеющий толщину до 6 мм.

Монтаж такого пола под плитку завершается укладкой этой самой плитки либо керамогранита. Следует учесть, что слой плиточного клея в этом случае должен составлять около 10 мм. Клей также следует брать специальный для теплого пола. Чтобы компенсировать тепловое расширение между напольным покрытием и стеной нужно оставить небольшой зазор, который потом можно закрыть плинтусом.

При выборе теплого пола такого типа ориентироваться следует, прежде всего, на производителей, которые гарантируют качество, подтвержденное документально. Так, среди таких фирм особо выделяют пленочные теплые полы Caleo. Они предлагают теплые полы, как для сухого монтажа, так и для «мокрого» монтажа. В первом случае выполнить укладку можно без стяжки и клея при любых видах ремонта. Во втором случае пленочные теплые полы Caleo укладываются в стяжку либо в плиточный клей. Производительно рекомендует это делать еще на стадии капитального ремонта.

Бытовое отопление – полы с подогревом



Полы с подогревом – это превосходная система отопления. Он обеспечивает мягкое и приятное тепло и является энергетически эффективным. Он эстетичен, так как совершенно невидим, оставляя стены свободными для отделки и украшения каждой комнаты без каких-либо ограничений.

Подходит как для нового строительства, так и для реконструкции. Он широко используется при ремонте благодаря простой укладке, общей толщине от 1 до 2 см и возможной установке на существующий пол. Его прямое подключение к электричеству в каждой комнате позволяет провести частичный ремонт дома с ограниченным бюджетом (без необходимости установки любого типа котла и установки труб).

Основная система отопления или вспомогательный теплый пол

Следует различать два разных способа использования напольного отопления: основная система отопления и вспомогательный теплый пол.

Как и основная система отопления (в большинстве случаев), электрический теплый пол предназначен для обогрева помещения до требуемой температуры. Система регулирования принимает в качестве эталона (заданную температуру) температуру окружающей среды и использует температуру пола в качестве ограничения, чтобы предотвратить достижение нежелательной температуры пола. Установленная поверхность зависит от необходимой общей мощности, но мощность поверхности обычно регулируется для покрытия всей доступной площади помещения.

В качестве дополнительного закаленного пола электрический теплый пол предназначен для обеспечения приятной температуры пола в присутствии пользователей. Система регулирования принимает в качестве эталона температуру пола, но не контролирует температуру воздуха. В этом случае может потребоваться основная система отопления (отопительные панели, радиаторы…) для поддержания в помещении требуемой температуры. Эту систему можно установить в любом желаемом месте (например, только перед душем или ванной).

Рекомендуемые установки

Существуют различные типы установки, которые мы подробно рассмотрим ниже. Тем не менее, важно учитывать два различных типа изделий с различной процедурой установки:

• Греющий кабель (или нагревательный мат ) всегда должен быть встроен в проводящий материал (бетон, цемент) для правильный отвод тепла к конструкции пола. Рекомендуется как для нового строительства, так и для реконструкции.
• Нагревательная пленка  для сухой укладки непосредственно под ламинатным полом, без какого-либо слоя цемента. Ограничение этой простой установки заключается в том, что нагревательную пленку нельзя укладывать под керамические полы, которые необходимо закрепить цементом. В основном рекомендуется для ремонта.

Система прямого отопления

Является основным типом установки для теплых полов. Нагревательный элемент расположен непосредственно под напольным покрытием. Он используется как для основной системы отопления, так и для закаленного пола.

Для основной системы отопления установленная мощность обычно составляет от 60 до 120 Вт/м ² в зависимости от типа дома и расчетных потерь тепла. Для закаленного пола установленная мощность обычно выше и составляет от 150 до 180 Вт/м ² .

Нагревательный кабель укладывается непосредственно в гибкую цементную или наливную стяжку. Линейная выходная мощность будет ограничена (10-15 Вт/м) для поддержания уменьшенного расстояния между С-С и обеспечения однородного распределения тепла.

Нагревательная пленка всегда располагается непосредственно под ламинированным полом и, как следствие, используется только при установке прямого нагрева. Во влажной среде нагревательная пленка не подходит и заменяется алюминиевыми матами при такой же сухой укладке.

Для реновации обычно имеется ограниченная толщина для размещения системы отопления. Тем не менее, благодаря нашим специальным изоляционным плитам, электрический теплый пол может укладываться на очень ограниченную толщину поверх существующего пола, менее чем на 1 см с нагревательной пленкой и менее чем на 1,5 см с нагревательным кабелем.

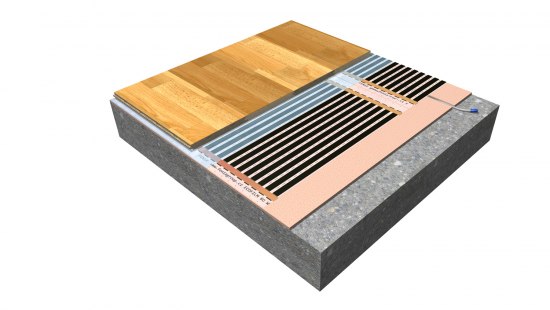

Установка нагревательной пленки

1. Ламинированный пол
2. Датчик пола
3. PE Паровой барьер
4. Нагревательная пленка ECOFILM
5. Специальная изоляция
6. Исходный пол (Плитка – Бетон)

Установка алюминиевого коврика

1. Ламинированный пол
2. Датчик пола
3. Алюминиевый коврик
4. Специальная изоляция
5. Оригинальный пол (плитка – Бетон)

Установка нагревательного мата

1. Покрытие пола
2. Гибкий цемент
3. Нагревательный мат или нагревательный кабель
4. Датчик пола внутри гофротрубы
5. Специальная изоляция F-BOARD
6. Гибкий цемент
7. Исходный пол (Плитка, бетон)



Для обогрева пола система обогрева обычно включается на ограниченный период времени. Ключевыми параметрами являются реактивность системы и время нагрева. Для обеспечения эффективной работы системы настоятельно рекомендуется использовать специальный изоляционный слой, как описано в предыдущей схеме.

Для системы отопления в новостройках общая толщина системы больше не является ограничивающим параметром. Затем особое внимание будет уделено теплоизоляции пола, чтобы оптимизировать работу и эффективность системы. Для помещения, расположенного над неотапливаемым помещением или над землей, рекомендуем слой утеплителя 8-10 см, а для помещения, расположенного над отапливаемым этажом, слой утеплителя 5 см. Обычные изоляционные слои обычно изготавливаются из экструдированного или экструдированного полистирола с подходящей плотностью для предотвращения проникновения кабеля внутрь изоляционного слоя (плотность выше 25 кг/м 9 ).0043 3 )

Установка нагревательного мата или кабеля в новом строительстве

1. Покрытие пола
2. Датчик пола в гофрированной трубе
3. Самовыравнивающаяся стяжка
4. Нагревательный мат или нагревательный кабель
5. Теплоизоляция
6. Бетонное основание

ПОЛУАККУМУЛЯТОРНАЯ СИСТЕМА ОТОПЛЕНИЯ

Эта система используется только для основной системы отопления и с нагревательным кабелем или матами. Нагревательный элемент располагается непосредственно над теплоизоляцией и заливается слоем бетона толщиной 3-4 см, либо в бетонном основании, например, на металлической сетке.

Система нагрева имеет большую инерцию, чем система прямого нагрева, но не подходит для аккумулирующего отопления. Нагревательный кабель может быть размещен с большим расстоянием между СС и более высокой линейной мощностью (до 18 Вт/м), что снижает стоимость приобретения. Однако установка более сложная, и первый нагрев необходимо проводить в соответствии с определенным ступенчатым повышением температуры.

Полунакопительная установка с нагревательным кабелем или матом

1. Напольное покрытие
2. Датчик пола в гофрированной трубе
3. Бетонный слой
4. Стальная сетка
5. Нагревательный мат или кабель
6. Теплоизоляция
7. Бетонное основание

СИСТЕМА НАКОПЛЕНИЯ

Из-за относительно сложного регулирования и отсутствия во многих странах ночного тарифа на электроэнергию эта система используется только в определенных определенных случаях. Пол должен иметь достаточно толстый слой (бетон 12-15 см), в котором тепло аккумулируется в течение ограниченного периода времени (обычно в ночное время), чтобы покрывать тепло, необходимое в течение всего дня. Нагревательные кабели имеют высокую механическую прочность и более высокую линейную мощность (20-33 Вт/м), что позволяет обеспечить поверхностную мощность до 250 Вт/м 9 .0043 2 .

Накопительная система отопления с нагревательным кабелем

1. Покрытие пола
2. Датчик пола в гофрированной трубе
3. Бетонный слой для накопления тепла
4. Нагревательный кабель
5. Бетонный слой для накопления тепла
6. Стальная сетка
7. Теплоизоляция
8. Бетонное основание





Этот тип установки рекомендуется, когда необходимая мощность недоступна в дневное время, например, в промышленности с высокой потребностью в энергии в дневное время и более низкой в ​​ночное время или для изолированных областей, где электрическая пропускная способность инфраструктуры снабжения недостаточна.

Он также обычно используется в горной местности, особенно во вторых квартирах, для поддержания минимальной температуры во всем здании, независимо от помещения квартиры, чтобы предотвратить любой ущерб из-за отрицательной температуры. В этом случае данная система комбинируется с другими вспомогательными системами отопления (отопительные панели, радиаторы) для достижения необходимой нормальной температуры воздуха.



caleo BVF Нагревательная пленка Инструкция по эксплуатации

Нагревательная пленка BVF
Инструкция по эксплуатации

ВВЕДЕНИЕ

Применение
Гарантией высокого качества систем отопления CALEO являются профессиональные услуги по проектированию и установке. Для обеспечения долговременной и надежной работы системы установка нагревательных пленок может выполняться только профессиональным электриком, имеющим квалификацию BFV Heating Solutions Ltd.
. В качестве первого шага от клиента необходимо получить подробную информацию о горизонтальные и вертикальные строительные конструкции, проемы, отделочные материалы полов и желаемое использование помещения. Имея все необходимые данные для расчета теплопотерь и геометрических особенностей здания, наши коллеги направляют Клиентам подробные расценки с указанием необходимых задач, которые необходимо выполнить перед монтажом Клиентом, а также детали планируемой системы (покрываемые площади, установленные отопительные и необходимые электрические мощности, контроль и т.д.)

Как проектировать
При проектировании наших систем отопления мы настоятельно рекомендуем учитывать следующие факторы:

• технические параметры строительных конструкций
• требования заказчика
• Определить, требуется основное или комфортное отопление
• Тип
• Свободная высота при потолочном отоплении

Соответствующая теплопроизводительность определяется – при планировании основного отопления – на основе энергетической и тепловой изоляции. свойства здания. Значения теплоизоляции горизонтальных и вертикальных конструкций, проемов, климатического положения и желаемой функции для определения фактических значений тепловых потерь и требуемой теплопроизводительности блоков.
Следующая таблица иллюстрирует пригодность пленочных обогревателей CALEO определенной мощности для зданий с различной степенью энергозатрат.

	Первичное отопление			Комфортное отопление
Caleo	A+-B 9023. E	B – A+ категория	хуже, чем кат. B
80 Вт/м2
130 W/m2
160 W/m2

999999999999999999999999999999999999999999999999999999999999999999999999н. 0244

	Нагревание пола	Потолочный нагрев
Caleo	Рег
130 W/m2
160 W/m2

Low-capacity film heaters are used for floor heating only. Никогда не используйте пленочные обогреватели мощностью 160 Вт/м2 и 210 Вт/м2 в конструкции пола.

Модель	Номинальная потребляемая мощность	Ширина (мм)	Номинальное напряжение 140251 Rated input frequency
Caleo_EU080030KR	80 W/m2	300	230 V	50 Hz
Caleo_EU080040KR	80 W/m2	400	230 V	50 Hz
Caleo_EU080050KR	80 W/m2	500	230 V	50 Hz
Caleo_EU080060KR	80 W/m2	600	230 V	50 Hz
Caleo_EU080080KR	80 W/m2	800	230 V	50 Hz
Caleo_EU080100KR	80 W/m2	1000	230 V	50 Hz
Caleo_EU130030KR	130 W/m2	300	230 V	50 Hz
Caleo_EU130040KR	130 W/m2	400	230 V	50 Hz
Caleo_EU130050KR	130 W/m2	500	230 V	50 Hz
Caleo_EU130060KR	130 W/m2	600	230 V	50 Hz
Caleo_EU130080KR	130 W/m2	800	230 V	50 Hz
Caleo_EU130100KR	130 W/m2	1000	230 V	50 Hz
Caleo_EU160030KR	160 W/m2	300	230 V	50 Hz
Caleo_EU160040KR	160 W/m2	400	230 V	50 Hz
Caleo_EU160050KR	160 W /m2	500	230 V	50 Hz
Caleo_EU160060KR	160 W/m2	600	230 V	50 Hz
Caleo_EU160080KR	160 W/m2	800	230 V	50 Hz
Caleo_EU160100KR	160 W/m2	1000	230 V	50 Hz

CHOOSING SYSTEM TYPE

CALEO системы отопления устанавливаются в соответствии с требованиями пользователей и соответствуют техническим параметрам каждого здания. Определенные отделочные слои определяют тип системы.
Следующие типы систем используются следующим образом:

CALEO REG
Пленочный утеплитель для ламинированных полов

• Существующее выровненное основание (поскольку основной обогрев должен быть на промежуточной плите или утепленной плите основания)
• Пенопластовые плиты XPS толщиной 4-6 мм, закрепленные силовой лентой по всей поверхности
• Пленочный нагреватель CALEO, закрепленный силовой лентой
• Соединительные кабели, электрическая изоляция, датчик ограничения температуры, встроенный в пенопласт XPS
• Влагозащитный слой из полиэтилена, покрывающий всю поверхность, толщиной 0,15-0,2 мм
• Ламинированный пол Click-type толщиной 4–14 мм, подходящий для полов с подогревом

CALEO DIRECT
Любой потолок с минимальной свободной высотой 100 мм 15 мм

Изоляция из негорючей минеральной ваты толщиной 2-5 см, устанавливаемая в гипсокартонные профили

Пленочный нагреватель CALEO крепится силовой лентой параллельно гипсокартонным профилям

Соединительные кабели, электрическая изоляция, датчик ограничения температуры на поверхности пленочного нагревателя фиксируется с питанием лента для структуры

Негорючее гипсокартонное покрытие с обработкой поверхности пластиковой сеткой для армирования

Система 1 CALEO REG

сверхтонкая система теплого пола

3 Собрать информацию о конструкциях и сообщить Заказчику необходимые подготовительные работы перед установкой. Система теплого пола CALEO REG требует минимальной толщины.
Установка проста и быстра.

ОСНОВА

• CALEO Reg может быть установлен в качестве системы основного отопления на фундаментной плите с достаточной первичной теплоизоляцией внизу или на промежуточной плите с отапливаемой площадью ниже устанавливается
• Основание должно быть сухим, обеспыленным, выровненным

ОТДЕЛКА ПОЛА

• Покрытием может быть ламинированный пол или штучный паркет толщиной не более 14 мм.
  Никогда не используйте CALEO FILM HEATER под керамической напольной плиткой или ковром.

ПЛЕНОЧНЫЙ НАГРЕВАТЕЛЬ

• В зависимости от требуемой мощности обогрева для системы CALEO Reg подходят типы пленки: мощность 80 Вт/м2 или 130 Вт/м2 при ширине 50 см или 80 см.
• Всегда используйте программу расчета, предоставленную BFV, для определения минимальной поверхности нагрева и мощности.
• В случае системы первичного отопления минимальное покрытие пленочного нагревателя должно превышать 80 %, в идеале 90%.
• Старайтесь не использовать разные мощности в одной комнате. По возможности не смешивайте пленку разной ширины в помещении.


Пленочные утеплители укладываются с зазором не более 5 см в случае напольного отопления Caleo REG (рекомендуется соблюдать расстояние 1-3 см), от стен допускается расстояние 10-15 см.
Из отапливаемой площади вычитается площадь, занимаемая стационарной мебелью. Любую другую мебель рекомендуется держать на ножках. Окончательная компоновка пленочных нагревателей при необходимости корректируется на месте под фактические параметры.

Система 2 CALEO DIRECT

система потолочного отопления

Система CALEO DIRECT рекомендуется для зданий, в которых установка напольного отопления невозможна (отсутствие изоляции пола или несменные напольные покрытия) Также предлагаем оборудовать помещения с системой CALEO DIRECT, когда поверхность пола мала для передачи достаточной теплопроизводительности (например, спальня).
В зависимости от мощности система CALEO DIRECT идеально подходит как для основного, так и для комфортного отопления.

ПОТОЛОЧНАЯ КОНСТРУКЦИЯ

• Стеновая или потолочная конструкция должна быть сухой и способной выдержать нагрузку подвесной гипсокартонной системы
• Системе требуется не менее 100 мм свободной внутренней высоты. При определении располагаемой свободной высоты помещений также проверяйте проемы.

ГИПИСОКАРТОН

• Профили подвесного потолка устанавливаются параллельно на расстоянии 40 см. Для изоляции используйте негорючую минеральную вату между профилями толщиной мин. 20 мм, идеально от 50 мм
  или выше

ПЛЕНОЧНЫЙ НАГРЕВАТЕЛЬ

• Для системы CALEO DIRECT мы рекомендуем только элементы пленочного нагревателя мощностью 160 Вт/м2 шириной 30 см
• Всегда используйте программу расчета, предоставленную BFV, для определения минимальной поверхности нагрева и мощности
• Минимальное покрытие пленочного нагревателя должно всегда соответствовать фактически рассчитанным мощностям.
  Обратите внимание на равномерное распределение линий пленочного обогревателя в потолочной конструкции
• В случае комфортного отопления сосредоточить мощность на зонах комфорта пребывания

ПЛЕНОЧНЫЙ ОБОГРЕВАТЕЛЬ

• Для системы CALEO DIRECT рекомендуем только элементы пленочного обогрева мощностью 160 Вт/м2 при ширине 30 см
• Всегда использовать дизайн программа, предоставляемая BFV, для определения минимальной поверхности нагрева и мощности
• Минимальная площадь покрытия пленочного нагревателя должна всегда соответствовать фактически рассчитанной мощности.
  Обратите внимание на равномерное распределение линий пленочного обогревателя в потолочной конструкции
• При комфорте отопление концентрирует мощности в зонах комфорта проживания элементы над зоной комфорта (например, кровать, стол или кушетка) и концентрируются на зонах с повышенными потерями тепла (капитальные стены, внешние проемы). Пожалуйста, обратите внимание на положение освещения во время установки.
  Окончательная компоновка пленочных нагревателей при необходимости корректируется на месте под фактические параметры.

  Suggested order of layers
  CALEO REG
  thin-layer floor heating system

  Suggested order of layers CALEO REG thin-layer floor heating system	Suggested order of layers CALEO DIRECT ceiling и настенного отопления

  Подогрев полов под ламинат и другие плавающие полы

  • Плававший пол (ламинат)
  • PE FOIL
  • CALEO Огреждающая пленка
  • Изоляционная плата XPS
  • Изолированная бетонная основа

  или нагревание на стенке

или нагревание стенки.

Изоляция ROCKWOOL

Греющая пленка CALEO

Подвесной потолок (гипсокартон)

ИНСТРУКЦИЯ ПО БЕЗОПАСНОСТИ

СЛЕДУЙТЕ ЭТАПАМ ДЛЯ БЕЗОПАСНОЙ УСТАНОВКИ

Подготовка перед установкой

A. Подтвердите электрическую мощность места установки.
Этого должно хватить для размещения всего выхода пленки.
B. Убедитесь, что основание чистое, жесткое, ровное, ровное, без трещин и предметов, которые могут повредить пленку.
C. Определите необходимое количество термостатов и местонахождение каждого термостата.
D. Просверлите или вырежьте отверстие для электрической распределительной коробки.
E. Сделайте канавку для прохождения проводов (питание и датчик)

ВАЖНОЕ ЗАМЕЧАНИЕ ПО БЕЗОПАСНОСТИ

ВНИМАНИЕ: Опасность поражения электрическим током и возгорания!

• Если система CALEO повреждена или установлена ​​неправильно, может возникнуть опасность возгорания или поражения электрическим током, что может привести к серьезным травмам и повреждению имущества.
  Вы должны внимательно следовать предупреждениям и инструкциям, содержащимся в данном руководстве.
• Используйте только контроллеры, предназначенные для систем электрического обогрева пола.
• Важно, чтобы это оборудование устанавливалось только квалифицированными электриками, знакомыми с правильными размерами, установкой, конструкцией и эксплуатацией систем подогрева пола и связанными с этим опасностями. Установка должна соответствовать всем национальным и местным электротехническим нормам и правилам. Если вы не знакомы с этими требованиями, обратитесь к электрику.
• Система CALEO предназначена только для обогрева пола и потолка. Убедитесь, что в пол не забиты гвозди, шурупы или подобные приспособления, которые могут нанести ущерб при первой установке или при последующем ремонте пола в будущем.
• Если система CALEO повреждена, ее необходимо заменить. Не пытайтесь сращивать или ремонтировать какие-либо части системы.
• CALEO — это нагревательный элемент, а не полностью готовое подключаемое нагревательное устройство.
• Установщик должен решить, будет ли он использовать «заземление» или нет.
• Пожалуйста, следуйте официальному местному электрическому протоколу «заземления», чтобы использовать систему CALEO.
• Прибор не предназначен для использования лицами (включая детей) с ограниченными физическими, сенсорными или умственными способностями или с недостатком опыта и знаний, если они не находятся под присмотром или не проинструктированы.
• Дети находятся под присмотром, чтобы они не играли с бытовой техникой.

Правила техники безопасности
Безопасность и надежность любой системы напольного отопления зависят от правильного проектирования, установки и испытаний. Неправильная установка или неправильное обращение с изделием может привести к повреждению нагревательного кабеля, компонентов системы и имущества, а также создать риск возгорания или поражения электрическим током. Рекомендации и инструкции, содержащиеся в этом руководстве, очень важны. Внимательно следуйте им, чтобы свести к минимуму эти риски и обеспечить надежную работу системы CALEO.

Обратите особое внимание на следующие примечания:

• Инструкции, отмеченные как важные
• Предупреждения по технике безопасности, обозначенные как ПРЕДУПРЕЖДЕНИЕ

Не забывайте измерять сопротивление
Сопротивление следует измерять между двумя проводниками. Сравните это показание сопротивления с указанным сопротивлением. Значение должно находиться в пределах от -10% до +10%. Если вы получили другое значение, свяжитесь с дистрибьютором. Также измерьте сопротивление между кабелями проводки. Оба должны читать бесконечность. Если вы получили другое значение, свяжитесь с дистрибьютором.
Важно: измерьте сопротивление четыре раза во время установки
Не забывайте всегда измерять, проверять и записывать фактическое сопротивление в течение всего процесса установки.

Установка

Следуйте шагам для безопасной установки

Вам потребуется следующие элементы для установки и проверки системы нагрева пола:

• Сканси	• VUNTDRIVE0244	• Мультиметр
• Инструмент для зачистки проводов	• Разъемы CALEO
• Рулетка	• Бит CALEO. Лента

План-план
Сделать эскиз-план или план помещения; включая всю постоянную мебель, такую ​​как туалеты, ванны, приборы, шкафы и т. д. Укажите все размеры, необходимые для определения доступной площади пола и положения термостата.
ЭТАП 1
Уложите изоляционную плиту XPS на 100 % всей площади. Убедитесь, что поверхность ровная, сухая и правильно закреплена скотчем.

ШАГ 2
Отрежьте по размеру и уложите нагревательную пленку в соответствии с заранее разработанным макетом. Убедитесь, что нагревательная пленка не будет установлена ​​под стационарной мебелью. Линию разреза можно увидеть только на обратной стороне пленки. Никогда не разрезайте и не повреждайте карбоновую часть. Никогда не оставляйте и не кладите никакие инструменты на пленочный нагреватель.

ЭТАП 3
Электропроводка. Делайте проводку по схеме ниже. Всегда проверяйте правильность фиксации соединителя и сглаживание битумной ленты.

Никогда не забывайте прорезать туннель в изоляционной плите, чтобы скрыть соединения и кабели.

Установка датчика температуры пола
Если используется термостат с датчиком температуры пола, установите датчик сейчас, желательно в кабелепроводе или непосредственно на черновом полу. Датчик рекомендуется устанавливать в кабелепровод. Это позволит легко заменить датчик в маловероятном случае отказа. Датчик и/или трубку необходимо установить между стенной коробкой термостата и местом расположения датчика. Трубка кабелепровода должна быть частично утоплена в черновой пол.

ЭТАП 4
Испытание сопротивления изоляции
Это испытание гарантирует, что изоляционные материалы пленочного нагревателя не будут повреждены.

1. Убедитесь, что счетчик показывает «открыто» или «бесконечно».
   Если вы получили другое значение, обратитесь к дистрибьютору.
2. Запишите эти показания в гарантийный талон.


Тест сопротивления нагревательной пленки
Этот тест измеряет сопротивление нагревательной пленки CALEO и используется для определения целостности цепи.

1. Настройте мультиметр на диапазон 200 или 2000 Ом.
2. Подсоедините холодные выводы мультиметра.
3. Сравните это показание сопротивления с сопротивлением, указанным в разделе «Выбор продукта». Значение должно находиться в пределах от -10% до +10%. Если вы получили другое значение, свяжитесь с дистрибьютором.
4. Запишите эти показания в гарантийный талон.


сообщите об этом объявлении

ШАГ 5
Водонепроницаемая пленка
Убедитесь, что все кабели и точки подключения размещены в туннеле и под уровнем изоляционного материала. Затем по всей площади помещения уложите полиэтиленовую пленку для защиты от воды. После этого система отопления готова к сдаче.
ШАГ 6
Настройки термостата
Выполните все необходимые параметры и настройки программы в соответствии с руководством пользователя термостата.
Предельная температура пола. Никогда не превышайте предельную температуру 29-31°C
Режим потолочного отопления. Должна быть в пределах 40-50°C

bvfheating.com

Documents / Resources

caleo BVF Heating Film [pdf] Instruction Manual BVF, Heating Film, BVF Heating Film

May 13, 2022 May 14, 2022 Posted incaleoTags: BVF, BVF Нагревательная пленка, caleo, Нагревательная пленка

Нагревательная пленка под стяжку и плитку — Инфракрасное отопление Великобритания — IR Heat Ltd авторизованный дистрибьютор в Великобритании и ведущий европейский производитель систем отопления с нулевым уровнем выбросов, таких как нагревательные пленки, инфракрасные обогреватели и электрические нагревательные маты.

1. Фуга

Материал для расшивки керамической и каменной плитки. Соединение должно быть гибким и устойчивым к температурным деформациям. Затирка должна быть устойчива к влаге, грибкам и плесени. Затирки класса CG2, содержащие полимерные модификаторы, используются для теплых полов.

2. Керамическая, фарфоровая и каменная плитка

Напольное покрытие, выполняющее функциональные и декоративные функции, с соответствующими противоскользящими свойствами и устойчивостью к истиранию.

3. Эластичный клей

Материал для приклеивания напольных покрытий, выполняющий связывающую, прочностную и эластичную функции. Тип эластичного клея выбирается в зависимости от напольного покрытия. Клеи класса C2S1 используются для теплых полов.

4. Уплотнительная лента

Уплотнительная лента выполняет функцию гидроизоляции и используется в углах стен и в местах примыкания стен к стяжке. Уплотнительная лента защищает стяжку и систему отопления от влаги. Наибольшие напряжения возникают в угловых местах ванной и примыкании стяжки к стене, поэтому использование ленты защищает эту поверхность от проникновения воды.

5. Влагоизоляция

Гидроизоляционное покрытие, нанесенное на всю поверхность пола влажного помещения. Влагонепроницаемая изоляция изготавливается из жидкой фольги или резины, реализуемой в виде готовой однокомпонентной массы или в виде двухкомпонентного препарата, смешанного с водой. Слои гидроизоляции следует наносить сплошным слоем на всю поверхность, исключая пустые места. Количество слоев наносимой гидроизоляции должно производиться в соответствии с рекомендациями производителя влагоизоляции.

6. Грунтовочный слой

Грунтовочный слой представляет собой грунтовочную поверхность с эмульсионным покрытием, предназначенную для выравнивания впитывающей способности стяжки и повышения адгезии напольных покрытий, приклеенных к стяжке.

7. Цементная стяжка

Материал подложки, предназначенный для выравнивания основания пола перед укладкой напольного покрытия. Для теплых полов во влажных помещениях рекомендуется использовать цементную стяжку из-за более низкой водопоглощающей способности ангидридной стяжки. Толщина стяжки регулируется в соответствии с расчетными нагрузками, а также типом и толщиной изоляции, на которой выполняется стяжка. Рекомендуемая минимальная толщина стяжки в жилом строительстве – 5 см. Способ выполнения расширения стяжки и ее выдержки должны соответствовать рекомендациям производителя стяжки.

8. Толщина пароизоляционной пленки мин. 0,3 мм

Пароизоляционная пленка LDPE толщиной не менее 0,3 мм является основным покрытием, защищающим всю систему теплого пола от воздействия влаги и воды. Пароизоляционная пленка должна обеспечивать равномерную поверхность по всему полу. Пароизоляционная пленка должна быть устойчива к механическим повреждениям и иметь очень хорошую водонепроницаемость, потому что поверх слоя этой пароизоляционной пленки заливается ангидридная или цементная стяжка.

9. Сетка из нержавеющей стали Heat Decor

Сетка из нержавеющей стали Heat Decor толщиной 0,12 мм служит для заземления электроустановки с нагревательной фольгой. Сетка из нержавеющей стали заземляется электрическим проводом, соединенным с сеткой монтажным разъемом.

Заземление системы подогрева пола во влажных помещениях с использованием сетки из нержавеющей стали требуется действующими нормами.

Заземленная система теплого пола должна иметь в своей цепи устройство защитного отключения, гарантирующее безопасность системы отопления.

10. Толщина пароизоляционной пленки мин. 0,3 мм

Пароизоляционная пленка LDPE толщиной не менее 0,3 мм защищает нагревательную пленку от механических повреждений нагревательной пленки, возникающих в процессе трения при усадке и расширении сетки из нержавеющей стали Heat Decor.

11. Нагревательная пленка Heat Decor

Инфракрасная нагревательная пленка Heat Decor является основным теплоносителем в системах теплого пола. Нагревательная пленка подключается к электрическим проводам с помощью монтажных разъемов, а затем подключается к комнатному термостату, оснащенному встроенным датчиком температуры воздуха и внешним датчиком температуры пола. Нагревательная пленка должна быть заземлена и иметь в своей цепи устройство защитного отключения для обеспечения безопасности отопительной установки.

12. Толщина пароизоляционной пленки мин. 0,3 мм

Пароизоляционная пленка толщиной не менее 0,3 мм защищает систему отопления от воздействия влаги. Ровная пароизоляционная поверхность защищает греющую пленку от возможного процесса увлажнения капиллярных оснований в результате неправильно выполненного утепления фундамента, стен или стяжки, а также в результате лесных происшествий, таких как затопление водой.

13. Распорная лента – край

Распорная лента используется для отделения по окружности слоя стяжки от стены с целью защиты стяжки от растрескивания и подъема, вызванных усадкой и расширением стяжки из-за изменений температуры и влажности стяжки. Распорные профили также используются для расширения стяжек. Используйте толщину компенсационных швов и использование компенсационных профилей в соответствии с рекомендациями производителя стяжки.

14. Теплоизоляция из пенополистирола

Полистирол для пола служит теплоизоляцией и должен иметь соответствующую твердость, адаптированную к проектируемой стяжке и последующим напольным покрытиям. Теплоизоляция из пенополистирола – очень важный элемент работы всей системы отопления. Качество теплоизоляции напрямую влияет на выбор мощности системы отопления и последующие эксплуатационные расходы. Выбор типа полистирола, толщины и его прочности на сжатие производится проектировщиком строительной отрасли.

15. Бетонная стяжка

Бетонная стяжка, железобетонное перекрытие или фундаментная плита — элементы несущей конструкции здания с выполненной гидроизоляцией, составляющие основу системы теплого пола.
