Монтаж теплый пол водяной видео: Монтаж водяного теплого пола видео

На данном видео подробно продемонстрированы все этапы монтажа водяного теплого пола VALTEC, начиная от установки коллекторного шкафа и заканчивая бетонной стяжкой. Ролик будет интересен для просмотра не только конечному потребителю или продавцу оборудования для инженерной сантехники, но и опытному монтажнику.

К настоящему времени технологии создания систем водяного напольного отопления настолько отработаны, что монтаж «теплого пола» можно выполнить, обладая минимальными строительными и сантехническими навыками. Полный набор необходимых для этого компонентов (его можно назвать конструктором для водяного напольного отопления) представлен в каталоге VALTEC.

Конечно, отправной точкой монтажа «теплого пола» «своими руками» должен быть профессионально выполненный проект.

Обычно основой для «теплого пола» служит перекрытие с черновой бетонной стяжкой. Поверхность должна быть горизонтальной и не иметь неровностей (иначе в петлях греющей трубы возможно образование воздушных пробок). Это нужно проверить с помощью строительного уровня, а при обнаружении дефектов их нужно устранить.

Когда поверхность готова, вдоль стен помещения раскладывается демпферная лента из вспененного полиэтилена. Она будет компенсировать расширение стяжки «теплого пола» при нагревании, а также послужит защитой от тепловых потерь через стены. Лента должна полностью перекрывать конструкцию пола по высоте, выступая за чистовое покрытие. Ее излишек обрезается после окончания строительных работ, перед монтажом плинтуса.

Затем пол покрывают пенополистирольными плитами, основная функция которых – исключить отток тепла в нижнем направлении. Если перекрытие под плитами может подвергнуться увлажнению снизу, то его предварительно застилают паронепроницаемым материалом. Сверху плиты ламинированы и имеют ряды выступов, бобышек, между которыми будут закреплены петли греющей трубы. Пазы по краям плит позволяют легко соединять их друг с другом.

Далее приступают к раскладке металлополимерной трубы. Ее схема и расстояние между трубами должны соответствовать проекту. Ведь, например, от шага укладки зависит теплоотдача напольного отопления. При выполнении изгибов труб рекомендуется пользоваться пружинным кондуктором. Это гарантирует от изломов и иной деформации трубы на сгибах.

После формирования контуров предварительно подогнанные по длине концы труб подсоединяются к распределительному коллектору с помощью обжимных фитингов. При обрезке труб и снятии с них фаски нужно пользоваться соответствующим инструментом – труборезом и калибратором.

После выполнения всех гидравлических подключений систему испытывают на герметичность (подают в контуры воду под давлением и проверяют на отсутствие течей). Если испытания прошли успешно, «теплый пол» заливают бетонной стяжкой. Раствор для нее приготавливают с использованием пластификатора, чтобы бетон потом не растрескивался при нагреве и охлаждении. Время затвердевания стяжки – 28 суток. По истечении этого срока «теплый пол» можно ввести в эксплуатацию.

Система напольного отопления от VALTEC комплектуется автоматикой различного уровня сложности. Установка на коллекторах электротермических приводов

Чистовое покрытие пола может быть самым разным. Допускается монтаж «теплого пола» под плитку, паркет, ковролин, ламинат и т. д. Вид покрытия учитывается при проектировании водяного «теплого пола». Монтажнику и здесь необходимо соблюсти условия проекта. Следует помнить, что, например, ковер гораздо хуже проводит тепло, чем кафель.

Как и в случае любого другого оборудования, стоимость монтажа «теплого пола» при обращении к специалистам зависит от затрат времени и сложности операций. Технология монтажа «теплого пола» VALTEC минимизирует трудоемкость работ и требования к квалификации монтажника. В условиях, когда многие фирмы и бригады предлагают выполнить монтаж «теплого пола», цена является весомым аргументом в борьбе за клиента.

Наглядным пособием и инструкцией по монтажу «теплого пола» послужит видео-ролик, предлагаемый в помощь всем, кто работает с продукцией VALTEC.

А для проектировщиков созданы альбом типовых схем водяного отопления для жилых домов, где собраны различные варианты организации одно- и многоконтурных систем, а также программный комплекс, который дает возможность грамотно определить потребность помещений в тепле, теплотехнические и гидравлические параметры напольного отопления.

Уважаемые читатели! С момента публикации этой статьи в ассортименте нашей компании, практике применения оборудования, нормативных документах могли произойти изменения. Предлагаемая вам информация полезна, однако носит исключительно ознакомительный характер.

Распечатать статью:

© Правообладатель ООО «Веста Регионы», 2010
Все авторские права защищены. При копировании статьи ссылка на правообладателя и/или на сайт www.valtec.ru обязательна.

Водяной теплый пол под ламинат своими руками: Инструкция + фото, Видео

Главная    Водяной теплый пол

Николай Стрелковский 239 15.02.2019

Водяной теплый пол под ламинат может полностью взять на себя функции отопления помещения. Создавать нагреваемый пол с жидким теплоносителем можно в любых помещениях и под любые финишные покрытия. Особенно актуальная такая конструкция будет в комнатах, где требуется особый комфорт, например, в спальнях. В отличии от обычного конвекторного отопления – нагреваемый пол создает теплую зону в районе ног человек. Представьте себе, как приятно рано утром встать босыми ногами на подогретый пол?

Содержание

1. Устанавливаем коллекторный шкаф
2. Модификации водяных полов
3. Армируем поверхность
4. Пошаговая инструкция укладки
5. Теплый пол на пластиковых плитах
6. Деревянный теплый пол с водяным отоплением
7. Монтаж водяного теплого пола своими руками
8. Видео – водяной теплый пол под ламинат

Устанавливаем коллекторный шкаф

Сердцем всей системы теплого водяного пола с жидким теплоносителем является коллектор. В него подается горячая вода по магистральному трубопроводу и распределяется по контурам отопления. Дело в том, что длину одного контура водяного отопления пола специалисты не рекомендуют создавать длиной более 60 метров.

Перед монтажом пола и выбором конвектора проведите расчет теплого водяного пола, так вы поймете количество потребных труб.

Вот так выглядит водяной коллектор системы отопления

Обычно коллектор устанавливается прямо возле пола, не забудьте закрепить запорные вентили на каждом контуре.

Модификации водяных полов

Существует три основных модификации теплых водяных полов. Вы можете построить любой из них, вне зависимости от того, какое финишное покрытие предполагается в вашем помещении.

1. В обычном бетонном полу водяные трубы укладываются в массу выравнивающей стяжки.
2. В настильном полу трубы размещаются в теплоизоляционном слое со специальными пазами.
3. В традиционном деревянном полу водяные трубы могут прокладываться в промежутках между лагами.

Нагреваемый бетонный пол с водяным отоплением

Готовим перекрытие

Первым шагом при установке такого пола станет уборка и черновое выравнивание перекрытия. Уберите мусор и залейте раствором глубокие выбоины.

После уборки пола разместите вдоль стен помещения демпфирующую ленту. Она предохранит стяжку от повреждения при температурной деформации.

Затем проведите гидроизоляцию перекрытия. Для этого можно использовать плотный полиэтилен или специальный раствор.

Укладываем теплоизоляционный слой.

Труб отопления пола должны нагревать только ваше помещение, а не соседей. Поэтому важную роль в его качественной работе играет тепловая изоляция

Самым эффективным способом тепловой изоляции помещений будет являться укладка слоя из вспененного полимера, например, пенопластовых плит.

Армируем поверхность

Чтобы трубы теплоносителя не смещались при заливке стяжки – их необходимо закрепить. Для этого на теплоизоляционный слой нужно положить армирующую сетку. В том случае, если перекрытие вашего помещения уже обладает хорошей теплоизоляцией – арматурную сетку можно уложить непосредственно на гидроизоляцию, так, как показано на рисунке.

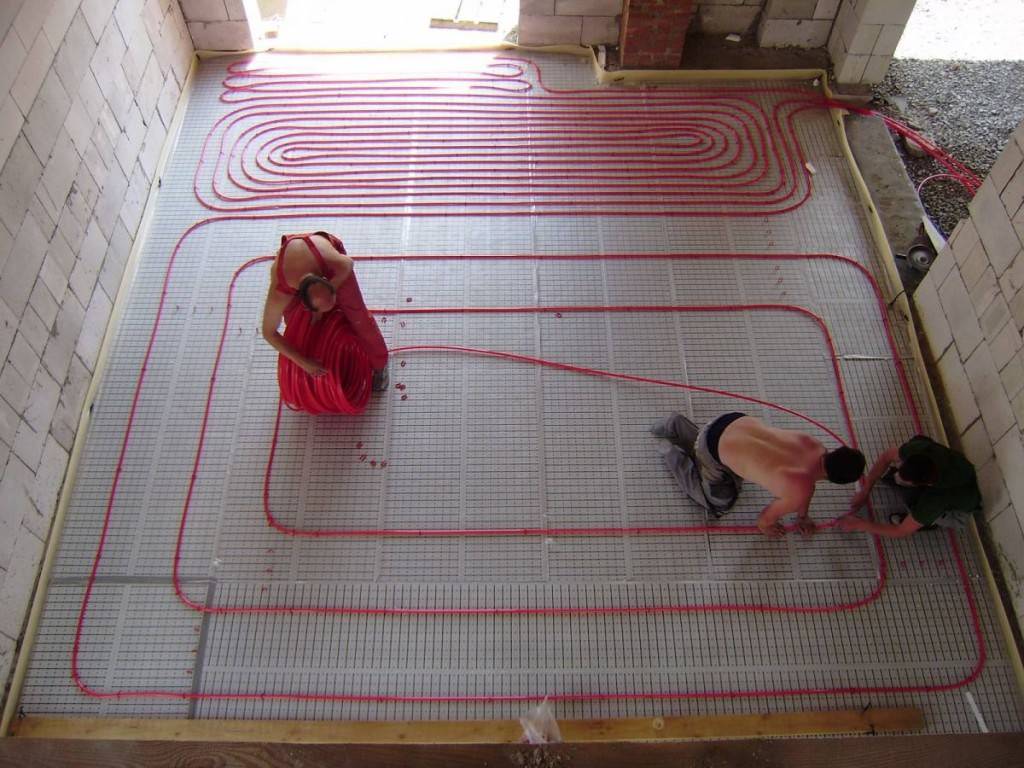

Размещаем трубы теплоносителя

На рисунке приведены основные схемы укладки труб теплоносителя. Ля холодного климата мы рекомендуем вам «улитку», либо ее модификации, так как так тепло распределяется более равномерно.

Если ваше помещение имеет сложную конфигурация – рисунок укладки труб можно комбинировать.

Пошаговая инструкция укладки

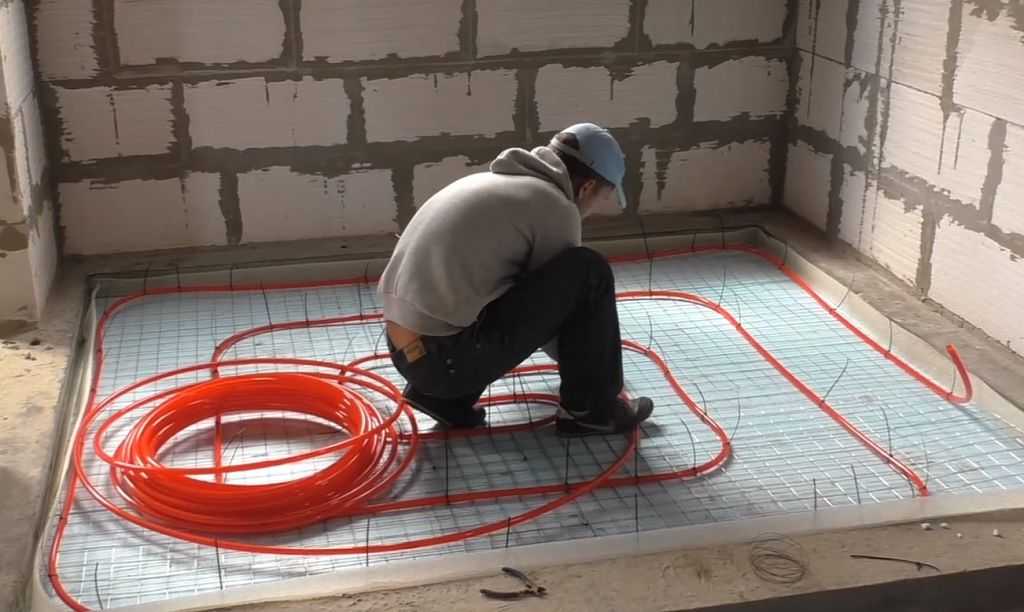

1. Закрепляем трубы отопления у арматуре хомутами. Оставляем трубам определенную степень свободы. Размещаем хомуты с шагом в 1 метр. Расстояние между трубами теплоносителя и между ними и стенами не должно быть меньше 10 сантиметров. Кстати, не забудьте приобрести комплектующие для водяного теплого пола.
2. На участки труб, выходящие к коллектору, и проходящие через демпфирующую ленту нужно надеть гофры.
3. Подключаем трубы к коллекторному устройству.
4. Проводим тестирование системы. Подаем теплоноситель с давлением в полтора раза больше номинального.
5. Проводим суточное тестирование системы. При качественной работе переходим к стяжке. Укладка цементной стяжки поверх труб теплого пола
6. Используя специальные заливочные смеси производим заливку стяжки в помещении. Ее высота должна составлять около 5 сантиметров. Подачу теплоносителя при заливке прерывать не нужно. Водяной теплый пол схема

Теплый пол на пластиковых плитах

Вместо цементной стяжки в качестве основы пола можно использовать специальные плиты из вспененного полимера, в пазах которых будут размещаться трубы отопления. Кроме пазов в таких плитах есть и расширяющиеся при нагреве компенсационные участки.

1. Первым слоем в такой системе также укладывается теплоизоляционный слой. От него можно отказаться, при наличии качественной изоляции перекрытия.
2. Вторым слоем размещаем пластиковые плиты. Укладываем их, начиная с угла комнаты.
3. Размещаем трубы отопления в пазах пластиковых плит. Полистирольные плиты для водяного пола
4. Подключаем трубы к коллектору и проводим испытание системы.
5. При удовлетворении результатами проверки – укладывайте черновой пол.
6. Разместите подложку и приступайте к монтажу ламината.

Вот так выглядит теплый пол на водяном отоплении, смонтированный на полимерных плитах.

Деревянный теплый пол с водяным отоплением

В домах с перекрытием из дерева рекомендуется применять традиционную систему деревянных полов. Но их тоже можно оборудовать водяным нагревом.

В деревянных домах можно сконструировать следующие модификации нагреваемого пола: создаваемый из модулей, реечный и традиционный на лагах.

Модульный нагреваемый пол напоминает собой «пазл» – внутри готовых элементов которого уже сделаны полы для размещения труб отопления.

Реечные нагреваемый пол монтируется так:

1. На подготовленное и выровненное перекрытие кладем древесные плиты и закрепляем их саморезами на дюбелях.
2. Между плитами оставляем пазы для укладки трубопроводной системы.
3. В пазах размещаем профиль из алюминия.
4. В профиле укладываем отопительные трубы

В традиционный деревянный пол на лагах трубы укладываются так:

1.  Утепляем перекрытие пенопластовыми плитами.
2.  Прикрепляем к перекрытию лаги из дерева. На этом этапе выравниваем пол.
3.  По разработанной схеме размещаем алюминиевую конструкцию или просто профиль.
4.  Забиваем промежутки между лагами и трубами теплоизоляционным материалом.
5.  Сверху укладываем слой, впитывающий влагу, например обычный картон.
6.  Размещаем черновой пол. В его качестве можно использовать ГВЛ или ДСП.
7.  Монтируем на черновой пол ламинатное покрытия.

Монтаж водяного теплого пола своими руками

Видео – водяной теплый пол под ламинат

Теплый пол видео монтаж водяной. Как самому провести монтаж теплого водяного пола в частном доме?

ГлавнаяПолТеплый пол видео монтаж водяной

Водяной теплый пол своими руками видео. Пошаговая инструкция.

Содержание

• Преимущества и недостатки теплых водяных полов
• Выбор системы водяных полов
• Бетонная система водяных теплых полов
• Настильная система теплых полов
• Деревянная конструкция теплых водяных полов
• Видео инструкция монтажа водяных полов

   Установить теплый пол в доме желает каждый. Если совсем недавно, всего несколько лет назад люди могли сделать полы в доме теплыми лишь при установке электрических теплых полов, то сегодня существует возможность установки водяных теплых полов. Кстати, последний вариант намного выгоднее первого. Работу по монтажу лучше всего доверить специалистам, но это потребует дополнительных трат за услуги.

   Положить теплый водяной пол своими руками, не имея опыта, достаточно сложно, но возможно. Если же решено сэкономить на опытных мастерах, то необходимо тщательно подготовиться к такому процессу, желательна подробная консультация. Посещение мастер-класса (наблюдение за работой специалистов у кого-либо из близких или соседей) также может послужить наилучшим уроком.  Можно посмотреть обучающее видео монтаж теплого водяного пола своими руками в конце статьи.

Преимущества и недостатки теплых водяных полов

   Способ утепления помещения с помощью труб с горячей водой имеет ряд преимуществ:

1. Водяные полы подключаются чаще к трубам отопления, поэтому можно будет неплохо сэкономить на электроэнергии.
2. Не дает электромагнитных излучений.
3. Обеспечивает равномерным распределением тепла по всему дому.

   Минус водяных полов в том, что устанавливать его целесообразно лишь в частных домах, в основном за городом. В городских квартирах подключать к центральному отоплению трубы водяных полов запрещается.

Выбор системы водяных полов

   На практике используют 3 вида систем теплых водяных полов, зависящих от выбора основания: бетонная система, настильная и деревянная.

   Бетонная система более удобна в случаях монтажа теплого пола на первом этаже. Для этого необходимо подготовить основу. Для начала убирается плодородный слой земли. Стелется на землю пароизоляционная пленка, песочная подушка (слой песка), после заливается вся площадь комнаты так же, как и фундамент, щебнем и раствором. Лучше всего заниматься этим в летний сезон, потому что важно, чтобы такая основа до установки теплого пола хорошо высохла.

   Бетонную систему установки теплого пола вполне можно использовать и на 2 и так далее этажах, но следует помнить о том, что стены должны будут выдерживать более тяжелый вес. Так как в сравнении с деревом бетонная заливка намного тяжелее. Да и работать с раствором, со стяжкой на верхних этажах гораздо сложнее.

   Деревянную систему чаще выбирают для деревянных домов. С таким материалом гораздо удобнее и легче работать, но есть у деревянной конструкции минус – возможность размножения мышей и так далее между конструкциями. Так же обстоит дело и с настильной системой. По части пожарной безопасности, конечно, надежнее бетонный вариант. Выбирая систему, следует помнить и о своих финансовых возможностях: бетонная стяжка обходится чуть дороже остальных видов.

Бетонная система водяных теплых полов

   В этом случае трубы теплого пола укладываются на бетонную стяжку. Основа для такой укладки – бетонная. В первую очередь на всю площадь укладываются теплоизоляционные материалы: пенопласт или пенополистирол (можно использовать любые другие виды).

   Пол заливается раствором, после разравнивается и сохнет. На такое основание укладываются трубы (можно в любой форме – в круг, в квадрат, в зависимости от формы и площади комнаты). Далее трубы застилаются бетонной стяжкой. После выравнивания пол сохнет несколько дней, трубы соединяются с отопительной системой и подключаются. Пока слой стяжки сохнет, тепло должно подаваться умеренно. На сухую площадь стелется любой половой материал (линолеум, плитка, ламинат и так далее). Пол при таком настиле поднимается примерно на 5-10 см.

Настильная система водяных теплых полов

   В этом случае монтаж теплого водяного пола проводится без раствора, без стяжки. Основой для укладки труб и финишного покрытия пола служат алюминиевые (или другие) пластины. Сначала на пол стелют теплоизоляцию, поверх нее укладываются полистирольные плиты.

   Лучше начинать с угла комнаты. Желательно укладывать плиты равномерно. Далее в плиты устанавливают алюминиевые (теплораспределительные) пластины. В пластины вводятся и закрепляются трубы. Трубы опять же подсоединяются к отопительной системе. Поверх такой конструкции кладется чистовой пол, стяжка не используется.

Деревянная конструкция для установки теплого водяного пола

Имеется 2 способа укладки деревянной системы: реечный, модульный. Выбирать следует по желанию.

1. Реечный способ означает, что алюминиевые пластины с трубами стелются между полосками ДСП (15-30см). Указанные полоски прикрепляются к основанию пола с помощью саморезов с примерным отступом в 2 см друг от друга. В отступы устанавливаются алюминиевые пластины с трубами.
2. Модульный способ значит использование для крепления модулей (продаются в готовом виде) из ДСП. В каналы модулей проводят трубы. Этот способ более легкий и простой.

   Поверх отопительной системы укладывается чистовой пол. Стелют его через влагостойкую (картонную или из вспененного полиэтилена) прокладку прямо на алюминиевые пластины. Если же финишный крой будет из линолеума или плитки, то на пластины сначала кладут гипсоволокнистые листы.

   Процесс выбора и установки системы теплого пола потребует и финансовых затрат, и времени. Поэтому перед началом всех работ стоит обдумать все мельчайшие детали. Вести работы лучше в летний сезон, так как можно будет проветривать помещения от сырости (в случае использования бетонной стяжки), от пыли и запахов.

thewalls.ru

Монтаж водяного теплого пола видео

Этот вид отопления – самое подходящее решение для загородного дома. В городских же квартирах врезка в систему центрального отопления не разрешена. Также стоит учитывать, что теплые полы сильно снижают влажность воздуха, поэтому он не рекомендован к использованию в спальных помещениях. Ниже на видео примерах посмотрите полезные советы монтажа водяного теплого пола.

Водяной теплый пол, монтаж

Начинать работы стоит с установки коллекторного шкафа, который необходим для распределения теплоносителя (воды, чаще всего) от нагревательного элемента к периферии. Заводим в шкаф две трубы от котла – подающую и возвратную. Как видно из их названия, первая обеспечивает поступление воды, а вторая – возвращает ее в котел для дальнейшего подогрева. Непосредственно циркуляция обеспечивается насосом. Подающая и возвратная трубы имеют на концах коллектор – трубу с несколькими выходами, с помощью которых теплоснабжение разводится по отдельным участкам. Также стоит установить на коллектор сливной кра

н (на случай ремонта) и воздухоотводчик (удаляет пузырьки воздуха из системы).

Подготовительные этапы

Теперь требуется подготовить пол в помещении:

• Удаляется весь строительный мусор;
• Выровнять  при необходимости  пол;
• Укладываем гидроизолирующую полимерную пленку.

Края располагаем внахлест, затем их спаиваем строительным феном. Для предотвращения потери тепла сверху укладываем теплоизоляционный слой из пеноплекса или полистирола. По периметру стен приклеиваем, как скотч, демпферную ленту, нужную чтобы компенсировать расширение стяжки при нагревании. Укладываем сверху арматурную металлическую сетку. К ней хомутами крепим металлопластиковую трубу. Использование полипропиленовых труб недопустимо из-за большого количества швов и низкой теплопроводности.

Способы укладки водяного теплого пола

Основные способы укладки – спираль и змейка. Расстояние между трубами может колебаться от 10 до 40 см. Расстояние до стен должно быть не меньше 8 см. Максимально допустимая длина трубы при монтаже водяного теплого пола – 100 м, что дает приблизительно 20 – 25 м кв. площади укладки. Подсоединяем концы трубы к коллектору, при этом с обеих сторон устанавливаем запорные вентили. Это позволит по желанию отключать отдельные помещения от отопления. Производим пробный пуск системы. Давление при этом должно превышать рабочее в полтора раза. Подробно рассчитать рабочие характеристики водяного теплого пола, калькулятором онлайн.

Можно приступать к стяжке пола цементным раствором. Она производится при включенной системе циркуляции. Высота стяжки составляет от 3-х до 7 см. Финишное покрытие укладывается после окончательного высыхания стяжки. Оптимальной для использования считается керамическая плитка. У нее очень хорошая теплопроводность. Если используется ламинат – слой подложки должен быть максимально тонким. Ковролин же требует увеличения температуры на 5 — 6 градусов. Схема разводки теплого пола в квартире.

Подборка видео по монтажу водяного теплого пола

Теплый пол показывает как  делают монтаж водяного теплого пола, инструкции, полезные советы, рекомендации по установке.

Видео: Ответы 4 на вопроса по монтажу водяного теплого пола

Видео: Когда следует, а когда нет монтировать водяной тёплый пол

Видео: Трубы для теплого пола. Рекомендации специалистов // FORUMHOUSE

Видео: Ошибки монтажа водяного тёплого пола в частном доме.

Монтаж в принципе не сложен и позволяет сэкономить денежные средства, ведь цены на данный вид работ бывает кусаются. Успехов!

openfile.ru

видео, описание технологии, процесс укладки своими руками

Проживание в загородном деревянном доме в Сибири, где зимой температура опускается ниже -30 градусов, не будет комфортным, если вы не позаботитесь об установке теплого водяного пола. А вот в квартире устанавливать такую отопительную систему не рекомендуется, так как её требуется подключать к центральному отоплению, что запрещено.

Важно учитывать, что у теплого водяного пола есть свои преимущества и недостатки. Например, такая конструкция подойдет для обогрева даже очень больших помещений, при этом вам не придется увеличивать свои расходы на электроэнергию. К минусам можно отнести сложность монтажа и сложность управления температурой. Все эти моменты необходимо тщательно взвесить, прежде чем приступать к проектированию и установке.

Содержание статьи

Необходимые инструменты и материалы

Если вы решили заняться установкой теплого водяного пола самостоятельно, то вам в первую очередь необходимо позаботиться об инструментах и материалах. Устройство системы включает в себя следующие элементы:

• Водонагревательный котел. Это основной элемент, от которого будет подаваться теплая вода.
• Нагревательный насос. Он, кстати, может быть в составе котла.
• Трубы разводки.
• Шаровые клапаны.
• Коллектор для настройки теплого пола.
• Трубы для укладки.
• Фитинги. Они потребуются для прокладки труб и присоединения их к коллектору.

Трубы для теплого пола могут быть изготовлены из полипропилена или полиэстера. Если вы решили приобрести полипропиленовые, то отдать предпочтение лучше моделям с армированным стекловолокном. Иначе они очень сильно расширяются при нагревании. А вот трубы из полиэстера практически не подвержены расширению, что является несомненным плюсом. Они чаще всего и используются для грамотной укладки системы в частных домах.

Трубы должны быть диаметром в пределах 16-20 мм и выдерживать достаточно высокую температуру до 95-97 градусов. При этом совсем необязательно покупать самые дорогие модели. Можно остановить свой выбор и на бюджетных вариантах.

Подготовительные работы

Прежде чем приступить непосредственно к самому монтажу, необходимо провести некоторые подготовительные работы. В первую очередь, нужно рассчитать количество труб, которые потребуются для укладки, а также как их правильно распределить.

Пример расчетной схемы

Для этого лучше всего обратиться к профессионалам, так как сделать все расчеты самостоятельно без должных знаний невозможно. Если вы допустите хотя бы небольшую ошибку при расчетах, это может привести не к самым приятным последствиям – плохой циркуляции воды, неравномерному прогреву.

Для того чтобы провести точные расчеты, необходимо знать следующие параметры:

• Точные размеры помещения, в котором планируется устанавливать теплый пол.
• Материал, из которого изготовлены стены и перекрытия.
• Какое напольное покрытие планируется стелить.
• Какая теплоизоляция будет под теплым полом.
• Диаметр труб и мощность котла.

При распределении труб по комнате важно продумать оптимальную траекторию. При этом нужно учитывать, что вода, протекая по трубам, через какое-то время остывает. Не стоит думать, что это недостаток водяных полов. На самом деле, это можно отнести к их преимуществам, ведь тогда и теплопотери происходят неравномерно.

При укладке труб необходимо придерживаться основных правил:

• Работу лучше всего начать от внешних стен, которые являются более холодными в помещении.
• Укладываются трубы змейкой – от внешней стены к внутренней. Таким образом происходит постепенное уменьшение нагрева пола.
• Для того чтобы в помещении поверхность прогревалась равномерно, необходимо укладывать трубы по спирали – от стен к центру.

Обычно трубы укладываются на расстоянии от 10 до 30 см друг от друга, в зависимости от условий.

На подготовительном этапе также необходимо выровнять старый пол или полностью его заменить. Высота не должна колебаться более чем на 5 см, в противном случае необходимо позаботиться о дополнительной стяжке. Неровное основание для водяного обогрева не подходит, так как горячая вода будет распределяться неравномерно.Важно определиться с мощностью будущего теплого пола. Она должна быть выше, если он укладывается на первом этаже или если в помещении большое количество окон. Особенно внимательно нужно отнестись к работе, если в комнате есть панорамные окна.

Как выглядят монтажные схемы теплых водяных полов — смотрите в этой статье.

Что собой представляет устройство теплого пола на бетонном основании — читайте здесь.

Пошаговая инструкция монтажа

Обычно теплый водяной пол укладывается в цементную стяжку. Делается это по нескольким причинам: чтобы защитить трубы от большой нагрузки и улучшить теплопроводность, так как они будут контактировать не с воздухом, а с бетоном.

Бетонная укладка самая популярная, поэтому этот способ необходимо рассмотреть в первую очередь:

1. После того, как пол был тщательно очищен, на него укладывается теплоизоляция. При выборе теплоизоляционного материала вам необходимо обратить особое внимание на его толщину, она не должна быть меньше 30 мм. Конечно же, не менее важный параметр – плотность материала, она должна быть в районе 35 кг на один кубический метр. Обычно в качестве теплоизоляции используется полистирол или пеноплекс, так как они подходят под указанные условия и достаточно доступны. В магазинах вы сможете также найти специальные маты для теплоизоляции, однако стоимость их очень высокая и заметно ударит по кошельку.
2. На следующем этапе необходимо по периметру всей комнаты прикрепить специальную демпферную ленту, которая нужна для того, чтобы компенсировать расширение стяжки от повышения температур.
3. Далее требуется уложить полиэтиленовую пленку.

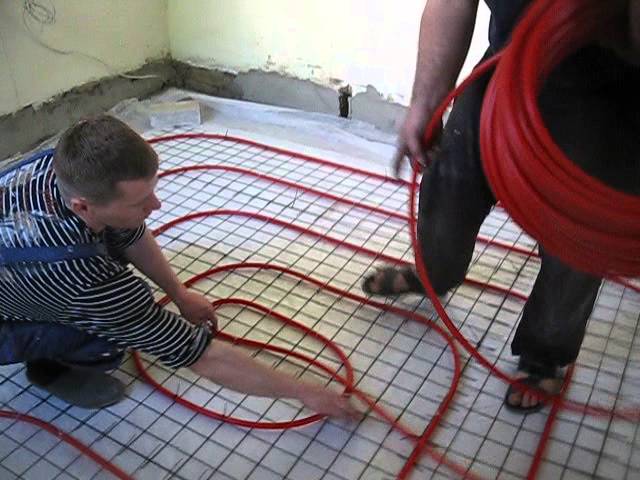

4. На пленку укладывается арматурная сетка. Именно к ней и крепятся трубы при помощи специальных хомутов. Некоторые строители рекомендуют укладывать сетку еще и поверх труб, чтобы придать конструкции большую прочность и устойчивость.
5. Укладываются трубы по определенной схеме (об этом говорилось выше). Стоит отметить, что если трубы укладываются в очень большом помещении, то их располагают отдельными петлями, а не одной. В противном случае пол будет прогреваться неравномерно, и большая часть комнаты останется холодной.
6. После того, как трубы уложены, необходимо провести испытание на герметичность и работу системы. Это обязательно нужно сделать до того, как заливается стяжка, особенно если укладку вы производили самостоятельно. Если что-то пойдет не так, вы сможете устранить все недостатки, так как потом сделать это будет намного сложнее.
7. Если с работой теплого пола всё хорошо, то можно приступать к заливке. Бетонная стяжка заливается на 3-15 сантиметров выше водяного пола. Для того чтобы залить поверхность равномерно, необходимо установить специальные маяки.
8. После того, как стяжка залита, ее требуется оставить примерно на 28 дней для полного высыхания. Теплый пол в это время включать категорически запрещено! После высыхания включается система, но не на полную мощность, с постепенным повышением температуры. На максимум ее можно включить на третий день, но не раньше.
9. Последний этап – это декорирование и покрытие пола ламинатом, линолеумом или плиткой. При этом важно отнестись к выбору ответственно, особенно если вы выбрали ламинат или паркет. Для теплого пола подходят далеко не все модели.

Укладка возможна и на деревянный пол, но такой способ используется значительно реже. Для этого необходимо провести следующие операции:

1. В первую очередь укладывается теплоизоляция, эта процедура ничем не отличается от той, что описывалась выше.
2. На теплоизоляцию укладываются ДСП плиты. При этом в них уже заранее должны быть прорезаны углубления для укладки труб согласно схеме.
3. Производится монтаж труб и алюминиевых пластин.
4. Поверх труб укладываются гипсоволокнистые листы, а на них — выбранное напольное покрытие.

Такой способ укладки можно выполнить намного быстрее, так как вам не надо ждать целый месяц, пока высохнет бетонная стяжка. Но стоит учитывать, что такой вариант подходит не для всех помещений и предварительно нужно проконсультироваться со специалистом.

Иногда для теплого водяного пола используется реечная система, о которой следует рассказать отдельно. Обычно такой вариант применяется для укладки напольного обогрева на втором этаже загородного дома, так как теплоизоляция тут используется тонкая. Схема установки следующая:

1. Между балками перекрытия (которые еще называют лагами) укладывается минеральная вата или полистирол. Данные материалы выступают в качестве теплоизоляции.
2. Затем укладываются доски, толщина которых не должна быть меньше 30 мм. Между досками оставляют расстояние в 2 см.
3. В это расстояние устанавливаются алюминиевые пластины. После их установки прокладываются трубы.
4. Сверху на теплый пол и рейки укладываются гипсоволокнистые листы, а уже затем — напольное покрытие.

Отдельное внимание следует уделить коллектору. Специальный шкаф для него можно купить в готовом виде на строительном рынке, чтобы не усложнять себе работу. Далее данный шкаф устанавливается, и в него проводят трубы от пола и от котла. Таким образом происходит циркуляция теплоносителя – подача горячей воды от котла, а затем подача уже остывшей воды снова в котел. Эту циркуляцию обеспечивает насос, который встроен в котел или устанавливается отдельно. Если вы не уверены, что сможете правильно установить и настроить коллектор, вам стоит обратиться к профессионалам своего дела.

Видеоинструкция работ

Процесс укладки водяного напольного обогрева под плитку или другое покрытие своими руками вы можете посмотреть на следующем видео:

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Что еще почитать по теме?

floordigest.ru

• Как из тепла получить электричество
• Протяжка для проволоки для полуавтомата
• Как закрепить линолеум на полу
• Теплый водяной пол плюсы и минусы
• Вентиляция в домах из пенополистирола
• Делаем стяжку пола своими руками в бане
• Как установить купольную вытяжку на кухне
• Монтаж пробковых полов
• Морилка для пола
• Гидроизоляция полимочевина
• Как получить семена

Монтаж водяного тёплого пола

Водяной пол состоит из самого основного нагревательного элемента, это бетонной стяжки, в которую уложены трубы, расположенные в определённом порядке с циркулирующей в них водой. На бетонный пол и вдоль стен с расположенным термоизолирующим настилом, поверхность которого укрыта алюминиевым слоем, укладываются трубы отопления. Подложка из алюминия препятствует уходу тепла через пол и стены. Трубы отопления укладываются на специальные пластиковые крепежи, которые плотно защёлкиваются.

После чего вся конструкция заливается раствором из цемента. Вся система водяного тёплого пола работает благодаря циркуляционному насосу и термостатам, а также регулирующим вентилям и распределяющим тепло контурам. Во многих современных котельных агрегатах предусмотрена установка системы тёплый пол, и они могут работать в данном режиме.

Установка водяных тёплых полов в многоэтажных домах от центральной системы отопления невозможна. Выход из ситуации есть — это создание автономной системы отопления.

Такое может быть, но в очень старых зданиях и при условии, что не были рассчитаны диаметры и различные уклоны.

Температура в системе тёплый пол составляет не более 50-55 С. При более высокой температуре теплоносителя, может быть дискомфорт при ходьбе, а само бетонное покрытие может треснуть, а плитка вовсе может отстать. Самая оптимальная температура в трубах 29-33 С. Если температура теплоносителя выше, то устанавливаются специальные термосмесительные краны.

В отопительной системе водяной тёплый пол используются трубы из сшитого полиэтилена и металлопластиковые. Трубы, изготовленные из чёрных металлов, запрещено использовать, так как они могут порваться в толще бетона из-за сварного шва. Лучшим при прокладке будет диаметр труб от 16 до 18 мм.

Для тёплых полов применяются трубы, которые не используются в обычном водоснабжении. При прокладке такие трубы обязательно должны быть гибкими, очень герметичными и препятствующие проникновению во внутрь кислорода. К показателю теплопроводности и коэффициенту линейного расширения предъявляются особые требования. Срок службы таких труб должен быть очень большим около 50 лет, чтобы гарантировать надёжность соединений. Поэтому для системы тёплый водяной пол лучше применять трубы известных мировых производителей.

Видео: Монтаж на арматурной сетке

Стоимость монтажа тёплого пола

На мобильных устройствах вы можете прокручивать таблицу c ценами на услуги монтажа тёплого пола влево-вправо

Наименование услуги	Ед. изм.	Цена
Монтаж водяного тёплого пола на маты (в зависимости от метража)	м2	550 — 850 р.
Монтаж автоматики для тёплого пола (комнатный термостат, сервопривод)	шт.	от 3500 р.
Монтаж коллекторного узла для тёплого пола	шт.	от 5000 р.
Установка коллекторного шкафа (встроеного)	шт.	2500 р.
Монтаж смесительного узла для тёплого пола	шт.	от 3500 р.
Монтаж смесительного узла для тёплого пола	шт.	от 3500 р.
Промывка контура тёплого пола в системе отопления	шт.	от 1500 р.

Остальные услуги по монтажу отопления >>

Фотографии работ по монтажу тёплого пола:

Остальные фотографии по монтажу тёплого пола >>

Монтаж водяного тёплого пола

При укладке водяного тёплого пола использутся два разных способа: сухая и мокрая укладка.

• Мокрая укладка. При этом методе трубы укладываются в цементную стяжку. При надобности, под цементную стяжку укладывается слой утеплителя. Далее укладывается армированная сетка, поверх сетки укладываются трубы тёплого пола и крепятся к арматуре. После подключения системы отопления проводится опресовка — проверяется герметичность системы. После успешного тестирования заливается бетон — минимум 7 см.
• Сухая укладка. В этом варианта не используется цементная стяжка, а трубы отопления укладываются в маты для водяных полов или в деревянное основание из досок (при этом желательно использовать теплопроводящие «бабочки»).

Видео: Монтаж пола сухим способом

Водяные тёплые полы — вопросы и ответы:

Как произвести расчёт тёплого водяного пола?

Расчитать затраты на тёплый пол не простая задача — нужно учесть теплопотери всего дома, от этого будет зависеть частота укладки труб и необходимая мощность котла. Для расчёта тёплого пола вам следует обратиться к нашим менеджерам по телефону или оставить заявку на e-mail Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript. .

Можно ли использовать водяной тёплый пол в деревянном доме?

Да, можно произвести укладку водяного тёплого пола в деревянном доме. При это скорей всего придётся импользовать сухой метод укладки, т.к. бетонная стяжка довольно тяжёлая — не каждый дом сможет выдержать эти нагрузки.

Какова температура тёплого водяного пола?

Температура пола на прямую зависит от температуры снаружи и качеству утепления дома. Нормальной, комфортной температурой поверхности пола считается 24-28 градусов, при этом температура теплоносителя в трубах отопления — около 40 градусов.

Какая толщина у тёплого пола водяного?

При бетонной стяжке толщина самой стяжки — от 7 до 10 сантиметров. Если под стяжкой нужно дополнительное утепление, то дополнительно потребуется от 5 до 10 сантиметров утеплителя (например пенополистерол).
При сухом методе укладки пола полщина пола выходит около 4 сантиметров. Если потребуется дополнительное утепление под полом, то его толщина — от 1 до 5 сантиметров.

Что такое электрический водяной тёплый пол?

Название «электрический водяной тёплый пол» не совсем верное — сам пол водяной, с трубами отопления, водой в качестве теплоносителя, но отопительный котёл работает на электричестве. Поэтому некоторые могут по ошибке и так назвать данную связку «водяной пол-котёл».

Опишите пирог тёплого водяного пола

При использовании бетонной стяжки должен получиться такой пирог (от низа в верху):

• Пол, основание.
• Утеплитель. Значительно уменьшает расход тепла.
• Гидроизоляция. Требуется для заливки цемента.
• Цементная стяжка: армирование, трубы, сам цемент.
• Напольное покрытие. Можно использовать только теплопроводящие напольные покрытия (ламинат, линолеум без тёплов подложки, керамическая плитка и т.д.).

Какая «максимальная длина водяного теплого пола»?

При укладке тёплого пола нужно учитывать что длина контура не должна превышать 100 метров, и разница между длиной разных контуров не должна быть значительной. При соблюдении этого правила — КПД тёплого пола будет выше. Чрезмерная длина труб даст высокую нагрузку на циркуляционный насос, теплоноситель будет сильно остывать в конце трубы и такая система трудней поддаётся балансировке.

Какие лучшие трубы для тёплого водяного пола?

В системах водяного тёплого пола мы используем трубы Rehau RAUTHERM S из сшитого полиэтилена. Трубы Рехау обеспечивают не превзайдённую надёжность и длительный срок службы. Качество труб подтверждено нашими успешными проектами.

Видео: Трубы для теплого пола. Рекомендации специалистов

Обсудить или задать вопрос:

Устройство теплого пола с водоциркуляционным подогревом своими руками + видео как сделать монтаж

Содержание

• Устройство водяных теплых полов
• Трубы для теплого пола
• Калькулятор расчета теплого, водяного пола
• Раскладка труб
• Монтаж водяного теплого пола
  • Трубонесущее основание
  • Деформационные швы
• Опрессовка системы
• Бетонная стяжка
• Напольное покрытие
• Теплый пол своими руками: видео
• Водяной теплый пол: фото

Технология монтажа теплых полов уже давно перестала быть коммерческой тайной единичных фирм. Сегодня любой желающий может изучить устройство теплого пола с водоциркуляционным подогревом, нюансы установки и выполнить монтаж своими руками.

Из всего семейства теплых полов именно водяной стал наиболее популярным. Это обусловлено его экономичностью, безопасностью и долговечностью. Этап проектирования системы с водоциркуляционным подогревом действительно сложен и его лучше доверить профессионалу.

Что же касается монтажа и установки компонентов, то здесь не требуются высокотехнические знания, лишь некоторый опыт в строительной сфере, поэтому уложить водяной теплый пол своими руками для многих становится вполне реальной задачей.

Устройство водяных теплых полов

Теплые полы с водоциркуляционным подогревом устроены из двух основных составляющих: распределительного узла и контура отопления.

• Коллекторный узел обязательно включает насос, который обеспечивает циркуляцию воды в системе, и смеситель со всеми сопутствующими соединениями. Для управления нагревом, особенно в случае подключения к общей системе радиаторного отопления рекомендуют также установить терморегулятор. Для водяного пола устанавливают ручной или автоматический терморегулятор.
  Преимущества автоматического в возможности задать предельный параметр напряжения, по достижении которого терморегулятор отключает систему, и она начинает остывать. На небольших площадях теплые полы чаще оснащены ручным управлением, а там, где теплый пол является основной или единственной системой теплоснабжения, целесообразнее приобрести заводской насосно-смесительный узел.

• Рекомендуют составлять проект с коллекторами, которые позволяют отдельно отключать каждый контур это не только облегчит эксплуатацию, но и усилит надежность системы. Даже если уже решено делать водяной теплый пол своими руками, то в вопросах проектировки лучше обратиться к профессионалу.
• В контур напольного отопления входит собственно труба с теплоносителем, который передает тепловую энергию окружающим материалам. Контур укладывается на пенополистирольную плиту и заливается стяжкой, поверх которой уже стелиться напольное покрытие. Вместе эти слои создают так называемый «сэндвич» теплого пола.

Трубы для теплого пола

Основой всей системы являются именно трубы и тот факт, что они расположены под слоем стяжки говорит о необходимости выбрать качественный материал.

Для водяных теплых полов используют металлопластиковые, полибутеновые, медные, стальные и полипропиленовые трубы, которые отвечают следующим характеристикам:

• Изделия должны иметь особый защитный слой, препятствующий доступу кислорода и влаги;
• Показатель теплопроводимости – 0,43 Вт/мК;
• Коэффициент линейного расширения – не менее 0,025 мм;
• Рекомендуемый диаметр трубы 16-18 мм;
• Выбирая производителя, лучше отдать предпочтение известным компаниям, которые дают гарантию на товар.

Совет! Оптимальными трубами для устройства водяной системы являются полипропиленовые трубы из сшитого полиэтилена PEX или термостойкого PERT.

Калькулятор расчета теплого, водяного пола

Для правильного расчета всех составляющих данной системы водяного обогрева пола, воспользуйтесь нашим калькулятором

Раскладка труб

• Трубы вдоль внешних стен должны укладываются плотнее, чем вдоль внутренних или посередине комнаты, но не менее, чем с шагом 10 см. Отступ от внешних стен – 15 см.
• Если на полу присутствует стык между плитами, трубы кладут по обе его стороны, а пересекающие укладывают на металлические гильзы.

• Что касается способа укладки, то можно выделить два наиболее распространенных: спираль (улитка) и змейка (зигзаг). Улитка более равномерно прогревает площадь, а змейка незаменима, если водяной теплый пол укладывается в помещении, расположенном даже с минимальным с уклоном.
• Максимальное расстояние между трубами – 25 см.
• На больших площадях практикуют двойную спираль или змейку.

Монтаж водяного теплого пола

Установка теплого пола с водоциркуляционным подогревом проходит в несколько этапов. Первым является подготовка основания. Площадь расчищают от строительного мусора, грязи и выравнивают. На готовой поверхности не должно быть перепадов, больших, чем половина сечения трубы. Снизу по периметру стен укладывают демпферную ленту, она служит компенсационным швом между полом и стенами.

Трубонесущее основание

Подложка под трубы призвана предупредить потерю тепла через пол направить ее исключительно вверх.
Следующим этапом станет подготовка основания под греющие трубы. В зависимости от условий проведения работ используют разные способы:

• Профильные теплоизоляционные плиты, являются универсальным материалом и сочетает в себе гидро-термоизоляцию и фиксационные элементы для труб, выступы на панелях, в которые укладываются трубы. Такая подложка предпочтительней, если устанавливается водяной теплый пол своими руками.Плиты требуют значительно меньшего объема работы, просты в монтаже и отличаются хорошими техническими характеристиками.

• Альтернативой их применению может быть монтаж многослойного «сэндвича». Первый слой теплоизоляция, чаще используют листовой полистирол или вспененный полиэтилен. Сверху его застилают гидроизоляционной пленкой и выбирают способ фиксации труб: металлическая сетка, якорные скобы или фиксирующие шины, они же крепежные планки или монтажные рейки. На них трубы укладываются на высоте 2-5 мм над поверхностью, таким образом стяжка охватывает всю их греющую поверхность.
• И классический способ гидроизоляции пола с последующей заливкой стяжки.

Деформационные швы

Компенсационные швы в стяжке нужны в помещениях с длинной стены более чем 8 метров, в прямоугольных комнатах с соотношением стен 1:4 или в комнатах нестандартной планировки. В квартирах и частных домах, где теплый пол в одной комнате редко превышает 20 кв.м., деформационный шов обычно делают только один – в проеме двери. Он представляет собой ленту толщиной 1 см, которая прокладывается на всю толщину стяжки. Каждая труба, которая проходит через ленту укладывается в пластиковую или металлическую гильзу.

Опрессовка системы

Опрессовка – процесс проверки системы на качество соединений труб, фитингов и поиск заводских дефектов. Систему наполняют водой или воздухом. В случае с водой течь покажется сама, а если трубы наполнены воздухом, их придется обмылить мыльным раствором. Преимущества опрессовки водой также заключается в возможности опробовать систему и запустить теплый пол перед заливкой стяжки.

Важно! При монтаже теплых полов используют только специальные трубы, предназначенные для таких систем, а не для горячего или холодного водоснабжения. Также в стяжке запрещено оставлять шовные трубы или изделия из черного металла.

Бетонная стяжка

В качестве стяжки для теплых полов подходит обычная цементно-песчаная смесь. Для улучшения эластичности в нее добавляют специальные пластификаторы. И если толщина обычной стяжки должна быть не менее 5 см, то с пластификатором – не менее 3.

После высыхания стяжки, выполняют пуск теплого пола в рабочем режиме. Запускают систему в течение нескольких дней, каждый раз поднимая температуру с начальной + 20°С на +5°С до достижения проектной. Также проверяют работу распределительного узла и терморегулятора, если он был установлен.

Напольное покрытие

Кафельная плитка, керамогранит и мозаика позволяет обеспечить максимальную теплоотдачу. Возможен монтаж паркета, ламината, ковролина и линолеума если эти материалы обладают техническими характеристиками, которые позволяют стелить их на теплый пол. Под любое напольное покрытие подбирается подходящая подложка.

Некоторые рабочие моменты монтажа теплого пола с водоциркуляционным подогревом можно посмотреть на видео.

Теплый пол своими руками: видео

Водяной теплый пол: фото

Похожие публикации:

Прокрутка вверх

Adblock
detector

Учимся класть тёплый водяной пол самостоятельно

Теплый водяной пол является отличным вариантом отопления любой квартиры или дома. О ее эффективности знают многие люди, и поэтому они решают провести ее монтаж. Сделать это они могут как с помощью специалистов соответствующей квалификации, так и своими руками. Эта статья даст ответ на вопрос, как сделать водяной теплый пол своими руками.

Содержание статьи

• 1 Преимущества самостоятельной установки
• 2 Подготовка основания
• 3 Утепление основы
• 4 Расчет и распределение труб
• 5 Установка водяного пола
• 6 Видео

Преимущества самостоятельной установки

Наиболее главный плюс заключается в экономии денег. Владельцу жилья не нужно тратить средства на оплату услуг, оказываемых специализированными организациями. Все, что ему необходимо сделать, так это определить нужное количество материалов, приобрести их и начать монтаж.

Конечно, использование услуг строительных компаний является более простым процессом, ведь всю рутинную работу выполнят их специалисты. Однако часто бывает так, что организации являются недобросовестными, то есть плохо выполняют каждую операцию. Более того, некоторые из них заключают контракты с производителями строительных материалов и поэтому могут предлагать владельцу не всегда качественные трубы, утеплители, а также другие элементы. Конечно, такие ситуации встречаются редко.

Также преимуществом самостоятельного монтажа является то, что для его проведения нужно ознакомиться со многими секретами, читая различные сведения и просматривая массу видео. Кажется, это трата времени, но в будущем эти секреты позволяют выработать правила надлежащей эксплуатации

Кроме этого, осуществляя самостоятельный монтаж, человек полностью управляет всеми процессами. При этом он выполняет их как можно лучше, ведь он делает именно для себя.

Подготовка основания

Главным требованием к основанию, на котором «примостится» теплый пол, является его ровность. На нем не должно быть перепадов, больших 10 миллиметров. В данном случае под основанием понимается бетонное перекрытие. Поэтому, если имеется старый паркет или деревянный пол, их нужно демонтировать. Главной целью является получить чистую поверхность самого бетонного перекрытия.

Во многих случаях на нем имеются перепады с величинами, превышающими допустимые значения. Часто этот недостаток устраняют заливкой бетонной стяжки. Есть более простой вариант. Он предусматривает засыпание неровностей отсевом (каменным песком мелкой зернистости). После таких действий поверхность готова к монтажу утепляющих и гидроизоляционных материалов, которые бывают разными.

Утепление основы

Этот процесс необходим для предотвращения движения нагретого воздуха вниз, ведь монтаж теплого пола проводится, для того чтобы нагреть помещение, а не осуществить подогрев перекрытия или воздуха в комнате под ним. Способ утепления зависит от размещения квартиры или комнаты. Об этом часто трубят в видео, и не зря.

Подготовленную поверхность утепляют пенополистирольной плитой. Важно, чтобы ее плотность была больше 35 км/м³. Материал с такими параметрами отлично справится с нагрузкой, которую создадут теплый пол с человеком. Если плотность будет меньше, то плита просто разрушится и перестанет выполнять функцию теплоизоляции. Ширина плиты зависит от размещения жилья.

Если оно находится на первом этаже и помещение ниже не отапливается, то толщина пенополистирола должна быть больше 100 миллиметров. На перекрытие между вторым и первым, а также высшими этажами ставят плиту с толщиной 50 миллиметров. Допускается использовать более тонкий утеплитель (не менее 30 миллиметров), но делать это не стоит.

Сверху на пенополистирольную плиту ставят либо полиэтиленовую пленку, либо фольгированный пенофол. Процесс простой, и о нем уведомляют разные видео. Второй материал является вспененным полиэтиленом, на который производитель наносит фольгу. Пенофол с фольгой, как и полиэтиленовая пленка, является хорошим гидроизолятором. Изоляция влаги важна для улучшения климата по теплоизоляционным свойствам. Кроме этого, фольга отражает тепло вверх, чем улучшает подогрев бетонной стяжки, полового покрытия, а также целого помещения. Она также не пропускает большую часть вредных веществ из пенополистирола.

Здесь стоит остановиться на одном моменте, который часто упускают. Открытую фольгу разрушают химические реакции бетонного раствора. Это происходит во время заливки стяжки. В тех случаях, когда толщина фольги очень мала, раствор просто «съедает» ее. Спасением является специально предназначенный для создания теплого пола мокрым способом фольгированный пенофол. Он имеет защиту или очень толстую фольгу.

Этот момент является неважным, если монтаж теплого водяного пола не предусматривает заливку цементной стяжки. Как известно, тёплые водяные полы бывают также настильными и деревянными. В первом случае поверх трубок укладывают специальную прокладку и алюминиевые листы, сверху которых размещают ламинат или линолеум. Во втором случае, в качестве основы используют старый деревянный пол. Сверху контура также ставят специальное покрытие.

Расчет и распределение труб

Независимо от типа теплого водяного пола расчет трубок может проводиться одинаковым способом. Процесс является достаточно сложным. Он требует учета разных факторов. Они представлены:

• размерами помещения;
• материалами стен, перекрытия и изоляции тепла;
• типом напольного покрытия;
• типом теплоизоляции под теплый пол;
• диаметром используемых трубок;
• мощностью газового или электрического котла.

Все эти данные учитывают для одной цели — определение длины контура, то есть одной трубы, с которой создают одну ветвь и которую подключают к коллектору. Часто длину контура определяют, учитывая диаметр трубки и особенности климата.

Используют трубки диаметром 16 и 20 мм, практика показывает, что труба с большим диаметром является лучшей. Причины: лучший подогрев стяжки и меньше сопротивление для воды во время движения. Благодаря этому работа котла сопровождается меньшей нагрузкой.

Оптимальная длина контура для металлопластиковой трубки диаметром 16 мм — до 80 метров. Лучше всего, если она не превышает 65 метров. Что касается изделия с диаметром 20 мм, то ее длина не должна превышать 100 метров. Наиболее оптимальный вариант — 75 метров.

Рекомендовано размещать один контур на 10 квадратных метрах.

В зависимости от погодных условий подбирают расстояние между трубами. Если зима «радует» морозами не сильнее -22 градуса Цельсия, то расстояние должно быть равным 150 миллиметрам. Для отопления в более сильные морозы шаг нужно уменьшить до 100 миллиметров. В том случае, когда условия не отличаются от климата на севере, следует осуществить монтаж дополнительных радиаторов и использовать их (могут обогреваться с помощью котла).

Чтобы рассчитать длину одной ветки, нужно нарисовать план их размещения в комнате с учетом вышесказанных особенностей. О хитростях этого процесса часто отмечается в  нашем видео. При этом удобно комнату разбивать на множество квадратов. Одна сторона квадрата должна быть пропорциональной расстоянию между трубками. Так проще разработать проект, а также посчитать нужную длину контура. Эту процедуру можно увидеть в видео.

Размещать контур можно:

• по спирали;
• по сдвоенной спирали;
• змейкой.

Стоит добавить, что первые размещенные неподалеку котла метры контура стоит ставить у холодных стен. Туда будет плыть самая теплая вода. В данном случае прекрасно подходит монтаж «змейкой». Если все стены внутренние, то нужно равномерно распределить тепло. Для этого подходит размещение по спирали.

Если нет желания возиться с расчетами, то можно поручить эту работу специалистам или воспользоваться соответствующими программами, там как на видео показана автоматизация раскладки труб для пола.

Установка водяного пола

Монтаж начинается с размещения арматурной сетки на фольгированный пенофол. Она способствует повышению прочности бетонной стяжки, которая, нагреваясь, расширяется и может треснуть. Кроме этого, она служит основой для закрепления трубок. Сетку нужно прикрепить к плите перекрытия. Это делают с помощью дюбель-гвоздей, которые будут проходить через утепляющий слой.

На сетку ставят трубки в соответствии с разработанным проектом. Каждый контур должен представлять собой целостную трубу, без соединений. Не допускается размещать соединения в стяжке. Прикрепляют трубы, используя хомуты из пластика. Хомуты должны легко обтягивать главный элемент системы. Сильно стягивать их не стоит, поскольку трубка будет расширяться, и хомут передавит ее.

Смонтированные трубки подключают к коллектору, который ведет до котла. Последний включают. Воду подают под давлением, равным 6 атмосфер. Это для проверки целостности системы.

Далее размещают демпферную ленту. Она должна находиться по периметру пола, а также между контурами. Пересечение ее с трубками запрещено.

Стяжку заливают цементным раствором с особым «пластификатором». Он не позволит стяжке треснуть. По толщине стяжка должна быть меньше 5-7 сантиметров. Ее толщина над системой отопления должна составлять 1-3 сантиметра (в случае использования плитки в качестве напольного покрытия) или 3-4 сантиметра (если плитки не будет).

Видео

С помощью этого видео вы получите много полезной информации о тёплом водяном поле. Так же узнаете о монтаже петель тёплых полов.

Источники фотографий:

domtepla43.ru

Монтаж труб теплого пола для … | Stock Video

Сэкономьте до 20% на первом заказе •
Применить HELLO20

Похожие запросы

Похожие категории

• напольное покрытие,
• трубы,
• тепло,
• сантехника,
• вода,
• термальный,
• изоляция,
• гидравлический,
• температура,
• трубопровод,
• этаж,
• радиатор,
• горячий,
• теплый,
• система,
• энергия,
• комната,
• пластик,
• строительство,
• сантехник

Монтаж теплого пола | Опции и монтажники

Мы разрабатываем наши системы так, чтобы их можно было быстро и легко установить и ввести в эксплуатацию даже для тех, кто плохо знаком с установкой напольного отопления.

Насколько просто установить теплый пол?

Очень! Каждая система Nu-Heat предназначена для простой установки. Вы можете рассчитывать на компоненты самого высокого качества и индивидуальный дизайн — услуга, которая оценивается установщиками на 9,8 из 10.

Найти зарегистрированного установщика Nu-Heat

Если вы ищете опытного инженера по сантехнике и отоплению для установки водяного теплого пола или специалиста по установке теплового насоса, мы можем помочь через нашу сеть зарегистрированных установщиков. В настоящее время у нас более 200 опытных установщиков, зарегистрированных по всей стране.

Поддержка выбранного вами установщика

У вас уже есть на примете местный инженер по сантехнике и отоплению для установки вашего напольного отопления? Мы регулярно предлагаем поддержку как новым, так и опытным установщикам. Ваш менеджер по работе с клиентами вместе с нашей службой технической поддержки всегда рядом до, во время и после установки UFH.

Найдите зарегистрированного установщика в вашем регионе

Свяжитесь с нами, чтобы найти зарегистрированного установщика в вашем регионе.

Найти установщика

Свяжитесь с нашей командой экспертов

Остались вопросы? Наша команда экспертов готова помочь.

Свяжитесь с нами сегодня

Присоединяйтесь к нашей сети зарегистрированных установщиков

Хотите присоединиться к нашей сети зарегистрированных установщиков? Позвоните нам по телефону 01404 540650.

Позвоните нам по телефону 01404 540650

5 шагов по установке стяжки ClipTrack

1. Покройте изоляцию полиэтиленовым защитным слоем, чтобы защитить помещение.
2. Установите ClipTrack ^® . Это удерживает нагревательную трубку на равном расстоянии друг от друга.
3. Вставьте трубку UFH в ClipTrack ^® , следуя прилагаемым чертежам.
4. После того, как трубка будет подсоединена обратно к коллектору, заполните, промойте и проверьте систему под давлением.
5. Залить стяжку, пока труба находится под давлением.

UFH для новых сборок

5 шагов по установке LoPro

1. Прежде чем приступить к работе, убедитесь, что пол находится в хорошем состоянии и выровнен перед грунтовкой.
2. Уложите самоклеящиеся зубчатые панели прямо на существующий пол (он должен быть несущим).
3. Вставьте трубку UFH в панели, следуя прилагаемым чертежам.
4. После того, как трубка будет подсоединена обратно к коллектору, заполните, промойте и проверьте систему под давлением.
5. Залейте LoPro ^® QuickSet, специальный самовыравнивающийся состав, который поставляется вместе с системой, пока труба находится под давлением. Состав быстро сохнет – примерно за восемь часов – и через 72 часа можно укладывать напольные покрытия.

УФХ для ремонта

5 шагов по укладке LoPro

1. Прежде чем приступить к укладке гипсокартона, убедитесь, что пол находится в хорошем состоянии и выровнен.
2. Уложите гипсокартонные плиты в виде кирпичной кладки непосредственно на существующий пол (он должен быть структурным).
3. Склейте края досок вместе, чтобы образовать прочное соединение, и привинтите к черновому полу, если они укладываются на подвесную древесину или плавающий пол.
4. Загрунтуйте пол, на котором будут располагаться зубчатые панели, затем следуйте чертежам расположения труб, чтобы установить трубу теплого пола.
5. После того, как трубка будет подсоединена обратно к коллектору, заполните, промойте и проверьте систему под давлением.
6. Налейте LoPro ^® QuickSet, специальную самовыравнивающуюся смесь, поставляемую вместе с системой, на зубчатую панель, пока труба находится под давлением. Состав быстро сохнет – примерно за восемь часов – и через 72 часа можно укладывать напольные покрытия.

5 шагов по установке системы отопления ClippaPlate

1. Проденьте трубку UFH через предварительно прорезанные или просверленные отверстия в балках.
2. Закрепите ClippaPlate ^® на настиле пола. Это можно сделать снизу, между балками или сверху, охватывая балки.
3. Установив пластины, вставьте нагревательную трубку в край пластин.
4. После того, как трубка будет подсоединена обратно к коллектору, заполните, промойте и испытайте систему под давлением
5. Теперь можно установить настил потолка или пола.

УФХ для первых этажей

Путеводитель по линейке напольного отопления Nu-Heat

Узнайте больше о линейке напольного отопления Nu-Heat, типе проекта, для которого лучше всего подходит каждая система, и способах их установки.

Смотреть видео

Познакомьтесь с установщиком систем напольного отопления Nu-Heat

Ли из компании Woodhatch Plumbing and Heating уже более 10 лет является членом нашей сети зарегистрированных установщиков.

«Полный индивидуальный пакет, который предлагает Nu-Heat, великолепен. Процесс проектирования, литература и люди, с которыми мы имеем дело изо дня в день, превосходны.

Команда технической поддержки всегда готова помочь мне, а также оказать поддержку моим клиентам во время и после установки теплого пола.

Я знаю, что могу передать инструкции по эксплуатации и проектные чертежи конечному пользователю, и им будет легко понять и использовать свою новую систему отопления.

Зная, что Nu-Heat предоставляет все, что мне нужно, я избавился от головной боли. Это крутая компания!».

Найдите установщика рядом с вами

Нужна помощь в поиске правильного решения для обогрева пола?

Мы хотели бы поговорить с вами, чтобы обсудить ваш проект. Если у вас есть вопросы о вашей существующей системе Nu-Heat, наша служба технической поддержки всегда готова помочь.

Как это сделано, пол с подогревом Видео

Консультации по сантехнике

Теплый пол — это удивительная циркуляционная система, обладающая огромными преимуществами, такими как эффективное равномерное распределение тепла по всей комнате, снижение затрат и общая экономия энергии. Не все знают, что нужно для создания такой эффективной системы, как эта. Итак, давайте пройдемся по системе напольного отопления в соответствии с разделом «Как устроено напольное отопление», чтобы показать вам, что нужно для создания такой потрясающей системы.

Латунные фитинги для напольного отопления 9№ 0006

Первый шаг к созданию этой системы обогрева пола — изготовление множества различных латунных фитингов, которые соединяют все трубы вместе. Латунные слитки переплавляются и используются для изготовления различных типов фитингов и гаек. Фитинги необычной формы, такие как Т-образные и изогнутые фитинги, требуют ковки материала перед процессом механической обработки. Тепло позволяет пробивать металл через формы, из которых изготавливаются более сложные фитинги. После того, как фитинги сделаны, они проходят через пескоструйный аппарат, чтобы довести их до блеска. Затем завершающие штрихи вносятся с помощью компьютеризированного процесса обработки, который создает любую резьбу и высверливает фитинги.

Трубы для теплого пола

Очень интересно посмотреть, как изготавливаются трубы для этой системы отопления. Они состоят из 5 слоев. Первый и внутренний слой изготовлен из полиэтилена, который представляет собой прочный гладкий пластик. Он расплавляется и проталкивается через круглую головку, которая затем быстро охлаждается, чтобы сделать его твердым. Второй слой – это клей для приклеивания третьего слоя алюминия, к которому труба становится еще прочнее. Как только полоса алюминия оказывается на ней, она проходит через сварочный аппарат, чтобы сварить перекрывающиеся края алюминия. Теперь пришло время для четвертого слоя трубы, как вы уже догадались, больше клея. Последний слой трубы больше полиэтилена. Последним шагом для труб является размещение стальной муфты на концах трубы, которая соединяется с фитингами.

Установка теплого пола

Первое, что делают опытные и хорошо обученные установщики, это укладывают направляющую на черный пол. Есть множество продуктов, каждый со своим собственным подходом. Однако трубы всегда укладываются в пазы направляющих матов. Затем, чтобы убедиться, что все выровнено, монтажники укладывают выравнивающие плитки. После выравнивания плитки укладывают напольное покрытие. Далее необходимо подключить один конец трубы к впускному коллектору, который направляет теплую воду по трубам. Затем другой конец трубы соединяется с выпускным коллектором, в который поступает холодная вода, которая направляется обратно в котел для повторного нагрева. Этот процесс повторяется для каждой комнаты и/или зоны.

Теперь вы знаете, как устроена эта удивительная система обогрева пола, и какие удивительные преимущества она может принести вашему дому. У вас есть вопросы о системах теплого пола, на которые вы не ответили здесь? Свяжитесь с Kew Forest Plumbing & Heating сегодня.

Венди Касерес-Диаз

Помощник по административным вопросам / по сбору платежей

Венди имеет более 10 лет опыта работы в сфере обслуживания клиентов и работает в Kew-Forest Plumbing с начала 2020 года. Она занимает должность помощника по административным вопросам и занимается дебиторской задолженностью. коллекции. В другие ее обязанности входит обслуживание клиентов: ответы на звонки, планирование работы, регистрация и помощь в случае необходимости. Она также отвечает за организацию вызовов службы поддержки и оформление соответствующих документов для проверки газовых труб согласно местному закону 152. Венди говорит на двух языках и очень помогает в общении с нашими испаноязычными клиентами. Венди добрая и вежливая, гарантируя довольный клиент, является постоянным клиентом.

Шэрон ДеКурси

Офис-менеджер / Бухгалтер

Шэрон гордится тем, что является неотъемлемой частью команды Kew-Forest Plumbing с 2001 года. Она имеет более чем 30-летний опыт работы в сфере обслуживания клиентов и гордится своей карьерой в Kew-Forest. в качестве административного помощника и доросла до офис-менеджера и бухгалтера. В ее ежедневные обязанности входит: надзор за персоналом административного офиса, AP и AR, пособиями, банковскими делами, кадрами и расчетом заработной платы. Шэрон также ведет некоторые из крупных счетов и занимается выставлением счетов по сертифицированным счетам заработной платы. Она оказывает поддержку как Даррену, так и Полу в обеспечении бесперебойной работы бизнеса, а также является резервной поддержкой для обслуживания клиентов и организации звонков в службу поддержки. Шэрон привносит в Кью-Форест свою твердую трудовую этику, доброту и желание помогать другим, создавая приятную и позитивную рабочую атмосферу.

Мишель Гутьеррес

Административный ассистент. / DOB Liaison

Мишель имеет более чем 21-летний опыт работы с клиентами. Она проработала в сфере сантехники более 18 лет, а в Kew-Forest Plumbing почти 10 лет. Мишель имеет опыт выполнения различных офисных обязанностей, начиная от работы с клиентами и заканчивая планированием встреч для сервисных работ и организацией ежегодных испытаний РПЗ и осмотров котлов. Мишель также является нашим связным DOB. Она занимается регистрацией вакансий, организует проверки, а также управляет документами и знанием электронной системы подачи документов DOB для получения разрешений на различные работы, такие как новое строительство, ремонт и переоборудование. Мишель также имеет дело с Департаментом охраны окружающей среды Нью-Йорка по вопросам проведения работ, связанных с перекрестным подключением, и разрешений на водомеры. Благодаря своему усердию, профессионализму и общему заботливому отношению Мишель гарантирует, что к клиенту Кью всегда относятся уважительно и вежливо во всех аспектах ее работы.

Район, известный сегодня как Маспет, был зафрахтован голландскими и английскими поселенцами в середине 17 века. Голландцы купили землю в районе, известном сегодня как Квинс, в 1635 году, и через несколько лет начали фрахтовать города. В 1642 году они поселились в Маспате в соответствии с хартией, предоставленной преподобному Фрэнсису Даути. Название «Маспет» происходит от имени индейцев Меспитчес, одного из 13 основных индейских племен, населявших Лонг-Айленд. Оно переводится как «у плохого водоема» из-за множества стоячих болот, существовавших в этом районе.

Мемориал 11 сентября был установлен на 69-й улице и Гранд-авеню в память о жертвах местной пожарной части Всемирного торгового центра, которые были крупнейшими из всех подразделений FDNY. Памятник, примыкающий к затонувшей скоростной автомагистрали Куинс-Мидтаун, ориентирован на территорию Всемирного торгового центра, где теперь из Маспета видна Башня Свободы. 11 сентября у памятника проходит ежегодная поминальная церемония. [любезно предоставлено wikipedia.com]

К середине девятнадцатого века Fresh Ponds был процветающим немецким фермерским сообществом. В 1860 году застройщик Джордж К. Шотт получил большой участок земли в Fresh Ponds в качестве погашения долга. Он переименовал землю в Глендейл в честь своего родного города в Огайо. Девять лет спустя некий Джон С. Скули, агент по недвижимости, купил значительное количество недвижимости и также назвал ее Глендейл.

Глендейл был известен своими многочисленными аутентичными немецкими ресторанами, а именно Zum Stammtisch (Семейный стол), Von Westernhagen’s и Hans Gasthaus. Однако в последнее десятилетие все, кроме Zum Stammtisch, навсегда закрылись. Stammtisch высоко ценится большинством гидов по Нью-Йорку, даже если он расположен в отдаленном районе. [любезно предоставлено wikipedia.com]

Этот район был заселен примерно в 1816 году людьми английского происхождения и был назван в начале девятнадцатого века из-за его расположения в середине между тогдашними городами Вильямсбург, Бруклин и Ямайка, Куинс на Вильямсбурге. и Ямайская магистраль (ныне Метрополитен-авеню), открытая в 1816 году.0236

Четыре национальных исторических района были внесены в Национальный реестр исторических мест в 1983 году: Исторический район Форест-Норман; Гроув-Линден-Ст. Исторический район Джона; Исторический район Сенека-Ондердонк-Вудворд; и исторический район Вудбайн-Пальметто-Гейтс. [любезно предоставлено wikipedia.com]

Первоначально Риджвуд был частью голландского поселения Босвейк (Бушвик), а позже был включен в состав деревни Брекелен (Бруклин).

Наследие прошлого стоит сегодня; Дом Ондердонка, построенный в 1709 году.. Этот дом является старейшим каменным домом в голландском колониальном стиле в Нью-Йорке. Также на территории Ондердонк-Хауса находится Арбитражная скала, которая была маркером спорной границы между Бушвиком и Ньютауном и, по сути, Бруклином и Квинсом.

Риджвуд также участвовал в съемках многих крупных кинофильмов, в том числе «Французские связи», «Странники», «Воспоминания Брайтон-Бич», «Вялые парни: фильм», «Бит-стрит» и «Полицейский». Помимо этих фильмов, 9 марта на Fresh Pond Road в Риджвуде снимались сцены для «Клан Сопрано»., 2006 год, когда взорвалась кальянная рядом с соседним баром Glenlo’s Tavern. [любезно предоставлено wikipedia.com]

Даррен Лундин

Президент

Даррен — мастер-сантехник из Нью-Йорка в четвертом поколении, имеющий более 38 лет опыта работы в сфере сантехники, отопления и полива. Он является выпускником Нью-Йоркского технологического института со степенью бакалавра в области промышленной инженерии. Даррен является активным членом Ассоциации мастеров-сантехников Нью-Йорка и в настоящее время входит в совет директоров. Даррен был воспитан в строгой трудовой этике, и теперь он применяет эти ценности в своей компании. Он продолжил наследие своей семьи и продолжает строить свой бизнес, основанный на честности, надежности и превосходном обслуживании клиентов.

Пол Лундин

Вице-президент

Мастер-сантехник Нью-Йорка в четвертом поколении, Пол уже более 34 лет работает в сфере сантехники и отопления. Лицензированный мастер-сантехник Нью-Йорка № 1806. Лицензированный главный подрядчик по тушению пожаров города Нью-Йорка № 935B. Сертифицированный установщик/тестер устройства предотвращения обратного потока штата Нью-Йорк №3428. Пол, также воспитанный в строгой трудовой этике, продолжает применять эти ценности в своей компании. Он также продолжил наследие своей семьи и продолжил строить свой бизнес, основанный на честности, надежности и превосходном обслуживании клиентов. От самого мелкого ремонта до самых крупных проектов по сантехнике, отоплению и спринклеру, он готов служить с гордостью.

Уильям Вагнер

Помощник вице-президента

Билл, лицензированный мастер-сантехник города Нью-Йорка (#1498), работает в Kew Forest Plumbing and Heating уже более 42 лет. Билл работает оценщиком крупных коммерческих и жилых помещений в Нью-Йорке. Он обладает детальными, специализированными знаниями в области сантехники для жилых и коммерческих помещений.

Инструкции по установке системы напольного отопления — ООО «Системы напольного отопления»

После того, как вы приобрели у нас систему напольного отопления, следующим шагом будет ее установка. Ниже мы изложили все, что вам нужно, чтобы помочь вам установить и настроить вашу систему.

• Расстояние между трубами для бетонного пола составляет 200 мм, а для деревянных подвесных полов — 200 мм. Мы также рекомендуем c/c 200 мм для бетонных полов при использовании теплового насоса, если только тепловой насос не может обеспечить температуру потока воды только 35 градусов по Цельсию, тогда следует применять расстояние между трубами c/c 150 мм.
• Труба должна быть на расстоянии 100 мм от стен. Всегда сначала идите с потоком к холодным местам. См. набросок от руки для типового макета.
• Максимальная длина петли должна быть 110 м. Мы рекомендуем монтировать трубу вдвоем; один для удержания катушки, а другой для зажима трубы в ее изоляции.
• Прикрепите трубу к изоляции с помощью прилагаемых хомутов. Вам понадобится примерно 1 или 2 зажима на метр трубы.
• Коллектор, узел проводки и блок управления всегда должны располагаться в центре здания.
• Попробуйте использовать все поставляемые трубопроводы. Обычно у вас будут отходы. Труба маркируется через каждый метр, чтобы вы знали, когда пора вернуться к коллектору. Длины петель в Cad являются приблизительными.
• Трубопроводы, как правило, не прокладываются под кухонными модулями или подсобными помещениями.
• Мы рекомендуем сначала установить коллектор и блок управления в соответствии с предоставленными инструкциями. Чтобы установить трубу на коллектор, обрежьте конец трубы под прямым углом с помощью пластикового трубореза. Снова закруглите конец трубы с помощью прилагаемого калибровочного инструмента, наденьте на трубу гайку, затем оливку и, наконец, вставьте вставку в трубу и прикрепите к коллектору. Коллектор обычно устанавливается на высоте 1 м над уровнем пола.
• Если труба перегибается при изгибе, ее следует выпрямить и переставить так, чтобы место перегиба находилось на прямом участке.
• Обратите внимание на длину труб, подсоединенных к каждому контуру, трубы маркируются через каждый метр.
• Обратите также внимание на помещение, к которому относится каждый контур.
• Не позволяйте людям ходить по трубам и держите инструменты и т. д. вдали от труб.
• Заполните систему в соответствии с предоставленными инструкциями. Не заполняйте из контура заполнения котла. Перед укладкой стяжки система должна быть заполнена водой.
• Важно продуть трубопровод от котла к коллектору, чтобы избежать попадания воздуха и грязи в систему.
• Пол из стяжки или ДСП следует укладывать сразу же после укладки трубы, чтобы защитить ее.
• Деревянные полы из твердой древесины должны быть обработаны перед установкой.
• Сбалансируйте петли, как указано в инструкции.
• Обратите внимание, что комнатные термостаты имеют 3 жилы + земля. Если у вас есть отдельные элементы управления, у вас будет центр проводки, расположите его чуть выше коллектора.
• Приводы установлены на обратном коллекторе. Приводам требуется 4 минуты, чтобы открыться после срабатывания комнатного термостата.

Мы рекомендуем полиуретановую изоляцию толщиной не менее 50 мм для системы подогрева пола. Это очень качественная изоляция, которую можно использовать как для бетонных, так и для деревянных конструкций подвесных полов.

Обратите внимание, мы не поставляем изоляцию. Любой продавец строителей найдет в наличии изоляцию Celotex или Kingspan. Предложение основано на подсоединении трубы непосредственно к изоляционной плите. Мы поставляем зажимы для труб. Для бетонных полов мы рекомендуем 65–75 мм стяжки поверх изоляции.

Также можно использовать жидкую или волокнистую стяжку толщиной 50 мм. Важно установить пластиковую мембрану поверх изоляции, если используется жидкая стяжка. При нанесении жидкой стяжки необходимо также использовать кромочную ленту.

Стяжке необходимо дать высохнуть в течение как минимум 4-6 недель перед включением обогрева. При первом использовании системы смесительный клапан должен быть установлен на минимум, чтобы вся влага в стяжке испарялась. После этого температуру следует повышать на два градуса каждый день, пока смесительный клапан не будет установлен на 45°C. Перед укладкой половые доски должны иметь влажность менее 7%. Мы не рекомендуем половые доски толще 25 мм, см. нашу техническую страницу для получения дополнительной информации о половых досках. Всегда уточняйте у производителей напольного покрытия, совместимо ли оно с напольным отоплением. Важно, чтобы напольное покрытие не укладывалось на бетон до тех пор, пока он не высохнет на 100%.

Для каменной и керамической плитки рекомендуются эластичные клеи и затирки. Избегайте ковровых покрытий типа войлока и резиновой крошки. При использовании винила уточните у производителя, подходит ли он для полов с подогревом, а ламинат всегда должен иметь компенсационный зазор для обеспечения движения.

Поскольку туалеты и ванные комнаты, как правило, небольшие, может потребоваться дополнительное отопление. Поэтому в таких помещениях полотенцесушители обычно комбинируют с теплым полом.

Если в системе есть металлические детали, ее следует промыть с помощью Fernox или аналогичного продукта. Для недвижимости среднего размера в Великобритании (дом с 4 спальнями) подходит 22-миллиметровая подача и обратка к коллектору, более крупные дома должны использовать 28-миллиметровую подачу и обратку. Мы настоятельно рекомендуем сантехнику установить запорные клапаны до того, как трубопровод будет подсоединен к коллектору от котла, на тот случай, если насосу потребуется обслуживание или смесительный клапан нуждается в очистке.

Перед укладкой стяжки система должна быть заполнена водой и полностью удален воздух.  Наилучшим образом этого можно добиться, используя сетевое давление через два наполнительных клапана на концах коллекторов. Все вентили должны быть закрыты, а подающий наливной клапан подсоединен шлангом к водопроводной сети, а обратный наполнительный клапан подсоединен к шлангу, ведущему к точке слива.

Один за другим открываются и закрываются подающий и обратный клапаны, продувая контуры воздухом. Убедитесь, что все черные заглушки на обратном коллекторе закрыты. Откройте верхнее кольцо на торцевой крышке на 2–3 оборота. Откройте первую черную крышку, а затем откройте возвратную заглушку. Подождите, пока не пойдет чистая вода, и убедитесь, что вышел весь воздух. Закройте черную шапочку и сделайте то же самое для следующей петли. Продолжайте процесс, пока из всех петель полностью не выйдет весь воздух. Закройте торцевые заглушки, когда закончите.

Когда это будет завершено и заправочные клапаны закрыты, насосы должны поработать в течение пяти минут и снова спустить воздух через клапан для выпуска воздуха на заправочных клапанах до тех пор, пока весь воздух не будет удален из системы. Не заполнять систему из контура заполнения котла.

Перед укладкой стяжки система должна быть испытана под давлением 5 бар в течение 24 часов.

Коллекторы поставляются с возможностью индивидуального управления для каждой комнаты. На обратном коллекторе (черные колпачки) могут быть установлены приводы для индивидуального управления. Если системой управляет программируемый комнатный термостат с двухходовым клапаном и нет индивидуального управления, «черные колпачки» следует оставить открытыми. Проточные коллекторы снабжены расходомерами. Для регулировки расходомеров используйте ключ, поставляемый с коллекторами. Инструкции по регулировке расходомеров см. в коробке коллектора.

Ниже приведено приблизительное руководство по настройке каждой петли;

Размер процента петли Open

10–30 метров 30 % Open

40 — 60 метров 50 % Open

60 — 90 метров 75 % Open

, если доходный коллектор. не греет, то в системе либо воздух, либо неправильно подогнана подача и обратка от котла. Запустите насос на скорости 3. Система должна быть включена в течение 24 часов, чтобы убедиться, что все контуры работают. Также убедитесь, что правильный комнатный термостат управляет правильным приводом.

Пункты ниже обобщают всю информацию, которую следует иметь в виду;

1)      Сразу после укладки трубопровода следует уложить стяжку или пол из ДСП для защиты трубы.

2)      Бетонная стяжка пола должна быть выдержана перед любым нагревом, общее эмпирическое правило заключается в том, что на каждые 2 миллиметра стяжки требуется 1 день.

3)      Деревянный пол с наполнителем из сухой смеси можно сразу нагревать, сухая смесь должна быть полностью высушена перед укладкой пола.

4)      Деревянные полы должны быть «кондиционированы» перед установкой.

5)      Важно продуть трубопровод от котла к коллектору, чтобы избежать попадания воздуха в систему теплого пола.

6)      Установите приводы на клапаны после подключения управляющей проводки.

7)      Приводы устанавливаются на обратном коллекторе.

8)      Важно, чтобы приводы были плотно прикручены к клапану.

9)      Сначала запустите систему с термостатическим клапаном, установленным на минимум (25°C).

10) Увеличивайте температуру на 2°C в день, максимум до 50°C для бетонных полов, максимум 60°C для деревянных полов.

11) Подача и обратка из котла должны быть подключены к показанным патрубкам коллектора с помощью компрессионных муфт.

12) ПРИМЕЧАНИЕ. При первом запуске системы может пройти 12-24 часа, прежде чем эффект нагрева станет очевидным!

Обратите внимание, если существует риск падения температуры воздуха ниже точки замерзания, необходимо защитить трубы и коллекторы от замерзания. Всегда рекомендуется укладывать стяжку поверх труб, как только они будут испытаны давлением.

Нужен совет?

Позвоните нашим специалистам по телефону 01905 354 791

Свяжитесь сейчас

Электрический подогрев пола | Полы с подогревом

---

1085 отзывов

---

Электрический подогрев пола используется как эффективный и энергоэффективный способ обогрева многих наиболее часто используемых помещений в доме при низких затратах на электроэнергию. Электрические системы подогрева пола обычно устанавливаются в ванных комнатах, кухнях и спальнях, но также могут использоваться для обеспечения дополнительного тепла в таких помещениях, как подвал, которые трудно обогреть традиционными системами воздушного отопления. Электрический подогрев пола прост в установке, и существуют системы подогрева пола для каждого типа пола, включая плитку, винил, прибитую твердую древесину и плавающий ламинат, и это лишь некоторые из них.

---

Получить мгновенную смету

---

Сколько стоит эксплуатация теплого пола?

---

noun_floor plan_2158348

Витрина проекта

---

Руководство по планированию установки

---

Связаться со специалистом по лучистому отоплению

---

Внесен в список UL для использования в Канаде и США.

Теплый пол по утрам — это все, на что мы надеялись. По керамической плитке так приятно ходить. Термостат работает так легко. Запрограммировано, когда нас нет, и прогревает его перед сном и ранним утром. Мы это любим.

— Тим Бэрри из Питтсбурга, Пенсильвания.

---

Зачем устанавливать электрический теплый пол?

¿Necesitas ayuda para la calefacción del piso? Nosotros te podemos ayudar

---

• Комфорт Причина номер один установить электрический теплый пол под новый пол — это абсолютно комфорт, пол с подогревом — это буквально роскошь, которую вы можете почувствовать, но вы, наверное, уже это знали.

  ---

• Чистый Электрический теплый пол — это очень чистое тепло, поскольку оно не зависит от принудительного воздуха, который может распространять пыль и другие аллергены.

  ---

• Сейф Все наши продукты для электрического подогрева пола прошли тщательные испытания и внесены в список cULus или cCSAus.

  ---

• Альтернатива с принудительной подачей воздуха Системы напольного отопления не шумят, как центральная печь, не пересушивают воздух и не требуют регулярного обслуживания.

  ---

• Доступный Электрический подогрев пола стоит недорого, если вы устанавливаете его, когда уже заменяете или устанавливаете пол. Фактически, стоимость электрических систем обогрева пола составляет всего 5 долларов за квадратный фут. В отличие от водяных систем, электрические системы подогрева пола не требуют дорогих насосов или водонагревателей. Кроме того, по данным Zillow, дома с полами с подогревом обычно продаются на 3,2% дороже.

  ---

• Экономит энергию Электрический теплый пол имеет более высокий уровень энергоэффективности, чем системы кондиционирования воздуха, потому что он нагревает людей и предметы в помещении непосредственно с помощью инфракрасного тепла. Системы напольного отопления также недороги в эксплуатации, вы можете обогреть типичную ванную комнату за копейки в день. Для получения дополнительной информации см. Энергоэффективно ли лучистое тепло?

  ---

• Гибкий Электрический теплый пол можно использовать в качестве основного источника тепла или как способ добавить дополнительное тепло в помещения, которые сложно обогреть, например, в подвале или комнате над гаражом.

  ---

• Простые в использовании термостаты Секрет любой отличной системы отопления заключается в отличном управлении, и у нас есть целая линейка таких систем для наших электрических систем обогрева пола. Магазин Термостаты

---

Энергоэффективен ли электрический подогрев пола?

Ответ: да, электрический теплый пол — очень эффективный способ обеспечить тепло. В системах электрического обогрева пола используется электрическое сопротивление для выработки тепла, которое затем передается твердым предметам в помещении. Это означает гораздо меньше потерь энергии, чем при других формах отопления, таких как принудительный воздух, потому что твердые объекты, нагреваемые системами напольного отопления, будут сохранять свою энергию дольше, чем горячий воздух. Кроме того, из-за характера электрического подогрева пола большинство пользователей сообщают, что чувствуют себя комфортно при более низкой температуре воздуха, чем если бы они использовали исключительно систему с принудительной подачей воздуха, что может привести к значительной экономии энергии.

Несмотря на то, что электрический теплый пол очень экономичен, он по-прежнему использует электричество. Эксплуатационные расходы на вашу систему обогрева пола будут зависеть от нескольких факторов, таких как размер вашей системы, температура, которую вы пытаетесь достичь, и стоимость электроэнергии в вашем районе.

---

Узнайте больше о стоимости системы электрического обогрева пола:

• Ваша «шпаргалка» по лучистому теплу и принудительному воздуху
• Сколько стоит теплый пол?

---

Мы поговорили об энергоэффективности, экономической эффективности и применении, но что насчет самой важной части: роскоши?

Электрический теплый пол — это роскошь, которую нужно почувствовать, чтобы понять. В обычной ванной вы знаете, что в тот момент, когда вы коснетесь пальцами ног плитки, по вашему позвоночнику пробежит дрожь. Включение топки или постелить коврики для ванной (чтобы не касаться пола) — лишь частично эффективное решение этой проблемы.

Электрический теплый пол делает так, что в тот момент, когда ваши ноги касаются плитки, камня или ламината в вашей ванной комнате, они почувствуют тепло. комнате, вам не придется бежать за полотенцем, чтобы согреть тело. Вы можете наслаждаться своей ванной комнатой, потому что электрическое напольное отопление превратило холодное пространство в уютную и приятную комнату для релаксации. И если электрический теплый пол может дать вам комфорт и роскошь, которые вы ищете, и сделать это по такой невероятной цене и с такой простой установкой, то почему вы вообще выбираете что-то другое, кроме электрического подогрева пола?

---

Типы напольных покрытий и электрический подогрев пола

Тип пола, который вы хотите использовать с вашей системой электрического обогрева пола, окажет огромное влияние на систему обогрева пола, которую наша команда инженеров расскажет вам в вашем бесплатном индивидуальном плане SmartPlan. Это потому, что каждый пол сделан из разных материалов и имеет уникальные методы строительства. Например, полы, выложенные плиткой, должны сочетаться с электрическим подогревом пола, встроенным в тот же тонкий или самовыравнивающийся цемент, который приклеивает плитку к основанию. С другой стороны, для плавающих деревянных полов требуются системы электрического обогрева пола без клея, которые предназначены для этого применения. Благодаря нашему обширному ассортименту продукции и нашему многолетнему опыту работы в отрасли мы сможем подобрать подходящие системы электрического обогрева пола для вашего проекта.

• Знаете ли вы, что в среднем за год около 88% всех проектов электрического обогрева полов для WarmlyYours связаны с плиточными полами?

  ---

• В последние годы двумя наиболее быстро растущими типами напольных покрытий для сопряжения с электрическим напольным отоплением были винил (в частности, роскошная виниловая плитка) и дерево (в основном прибитые твердые породы дерева).

  ---

• Ванные комнаты и кухни являются двумя наиболее популярными помещениями для электрических теплых полов. В обычный год ванные комнаты составляют более половины всех проектов, в которых используются системы подогрева пола.

---

Электрический подогрев пола для кафельных, каменных, мраморных и деревянных полов

Найдите идеальное решение для обогрева кафельных или каменных полов с помощью электрического подогрева пола. Испытайте сочетание красоты и роскоши с плиточными полами с подогревом. Наши системы электрического обогрева пола TempZone доступны в нескольких конфигурациях, включая кабель, рулон и коврик с подогревом.

Изучите это приложение для обогрева пола

---

• 25 лет гарантии

• 10–12 долларов США за кв. фут

• 15 Вт на кв. фут

• Доступен в версиях 120/240 В переменного тока

Купить сейчас

---

• 25 лет гарантии

• 10–12 долларов США за кв. фут

• 15 Вт на кв. фут

• Доступен для 120 В переменного тока

Купить сейчас

---

• 25 лет гарантии

• 5–15 долларов США за кв. фут с фиксирующими полосами

• $15–20 за кв. фут с мембраной Prodeso

• 9-15 Вт на кв. фут

• Доступен в версиях 120/240 В переменного тока

Купить сейчас

---

• 25 лет гарантии

• 15–30 долларов США за кв. фут

• 12-15 Вт на кв. фут

• Доступен в версиях 120/208/240 В переменного тока

Купить сейчас

Система отопления

Tempzone ™ Flex Rolls

---

Площадь типа

ванная комната

---

Цена

$ 365 MSRP

---

100%

---

Wattage

40000 29000.
444.
.
.
.
.0004

120 В переменного тока

---

Эксплуатационные расходы

33 цента в день (10 центов кВтч/8 часов)

Heating System

TempZone™ Easy Mats

---

Area Type

Bathroom

---

Price

$234 MSRP

---

Coverage

100%

---

Wattage

270 Watts

---

Voltage

120 VAC

---

Эксплуатационные расходы

22 цента в день (10 центов кВтч/8 часов)

Heating System

TempZone™ Cable

---

Area Type

Bathroom

---

Price

$480 MSRP

---

Coverage

100%

---

Wattage

555 Watts

---

Voltage

120 VAC

---

Эксплуатационные расходы

45 центов в день (10 центов кВтч/8 часов)

Система обогрева

Специальные коврики TempZone™

---

Тип зоны

Главная ванная комната

---

Цена

$ 998 MSRP

---

Покрытие

100%

---

Глава

1,119

---

.

---

Электрический подогрев пола для вашего душа

Избавьтесь от холода на полу или скамейке в душе, выложенной плиткой, еще до того, как вы включите воду, установив электрическое лучистое отопление. Убедитесь, что ваш красивый душ ощущается так же хорошо, как и выглядит.

Изучите это приложение для обогрева пола

---

• 25 лет гарантии

• 15–30 долларов США за кв. фут

• 15 Вт на кв. фут

• Доступен для 120 В переменного тока

Купить сейчас

---

• 25 лет гарантии

• 15–30 долларов США за кв. фут

• 15 Вт на кв. фут

• Доступен для 120 В переменного тока

Купить сейчас

---

• Легко очищаемый встроенный сифон для волос

• Более прочный сливной фланец

• Более широкий выбор высококачественных крышек для сливных решеток

• Более плотный душевой поддон, позволяющий укладывать плитку разных типов, включая стеклянную плитку

Купить сейчас

---

Электрический подогрев пола для ковров, ламината и паркетных полов с плавающей запятой

Подогрев под ковром обеспечивает дополнительное тепло под ногами. Деревянные полы сохраняют холодную поверхность на ощупь — с помощью электрических систем обогрева пола поверхность и помещение можно нагреть до идеальной температуры.

Изучите это приложение для обогрева пола

---

• 10-летняя гарантия на ламинат и плавающую древесину

• 5-летняя гарантия на ковровое покрытие (только для США)

• 10–12 долларов США за кв. фут

• 12 Вт на кв. фут

• Доступен в версиях 120/240 В переменного тока

Купить сейчас

---

• 10-летняя гарантия на ламинат и плавающую древесину

• 5-летняя гарантия на ковровое покрытие (только для США)

• 10–12 долларов США за кв. фут

• 12 Вт на кв. фут

• Доступен в версиях 120/240 В переменного тока

Купить сейчас

Heating System

Environ™ Easy Mats

---

Area Type

Bedroom

---

Price

$610 MSRP

---

Coverage

100%

---

Wattage

457 Watts

---

Voltage

240 VAC

---

Эксплуатационные расходы

74 цента в день (10 центов кВтч/8 часов)

Heating System

Environ™ Flex Rolls

---

Area Type

Bedroom

---

Price

$1199 MSRP

---

Coverage

100%

---

Wattage

1166 Watts

---

Voltage

120 VAC

---

Эксплуатационные расходы

98 центов в день (10 центов кВтч/8 часов)

---

Электрический подогрев пола для бетонных полов

Системы напольного отопления добавляют функциональности красиво отполированным и декоративным бетонным полам. Идеально подходит для больших комнат нижнего уровня или подвалов, которые практически непригодны для проживания в зимние месяцы.

Изучите это приложение для обогрева пола

---

• 10 лет гарантии

• 8–16 долларов за кв. фут

• 20 Вт на кв. фут

• Доступен в версиях 120/240 В переменного тока

Купить сейчас

---

• 10 лет гарантии

• 10–12 долларов США за кв. фут

• 20 Вт на кв. фут

• Доступен в версиях 120/240 В переменного тока

Купить сейчас

Система отопления

Тепловые кабели для плит

---

Тип помещения

Комната отдыха/медиа

---

Price

$4,645 MSRP

---

Coverage

100%

---

Wattage

12,480 Watts

---

Voltage

240 VAC

---

Operating Cost

$14. 98 per day (10 центов кВтч/8 часов)

Система обогрева

Тепловые маты для плит

---

Тип помещения

Солярий

---

Цена

1349 долл.0002 Мощность

3360 Вт

---

Напряжение

240 В переменного тока

---

Эксплуатационные расходы

4,03 доллара в день (10 центов кВтч/8 часов)

---

Элементы управления и аксессуары для обогрева пола

Купить сейчас »

Купить сейчас »

Купить сейчас »

Купить сейчас »

Купить сейчас »

---

Почему стоит выбрать электрический теплый пол от WarmlyYours?

Уже более 20 лет WarmlyYours находится в авангарде отрасли электрического обогрева пола. За это время мы разработали как исключительное предложение систем электрического обогрева пола, так и беспрецедентную поддержку клиентов. Мы отвечаем за наши системы подогрева пола с помощью нашей непревзойденной гарантии No Nonsense Warranty™, а также потому, что мы тестируем каждый коврик, рулон и кабель электрического подогрева пола перед тем, как он покинет завод. И что еще более важно, мы поддерживаем наших клиентов с нашей круглосуточной командой технической поддержки и нашими бесплатными индивидуальными услугами по проектированию электрического обогрева пола, чтобы убедиться, что клиенты приобретают систему электрического лучистого обогрева пола, которая наилучшим образом соответствует требованиям их проекта.

• Бесплатный план установки Мы предоставляем бесплатный, ни к чему не обязывающий индивидуальный план установки SmartPlan™ с каждой сметой на электрический теплый пол, часто в течение 1 дня. Запросить план установки

  ---

• Круглосуточная поддержка при установке Мы здесь, чтобы ответить на ваши вопросы об электрическом обогреве пола каждый день – круглый год – круглосуточно. Обратитесь в службу поддержки WarmlyYours

  ---

• Быстрая доставка и простой возврат Благодаря доставке в тот же день по всей стране мы стремимся доставить ваш заказ вам вовремя. Кроме того, мы не взимаем комиссию за возврат неиспользованных товаров. Наша политика доставки

  ---

• Непревзойденная гарантия На все наши электрические системы обогрева полов распространяется лучшая в отрасли гарантия, которая распространяется как на работу, так и на материалы для большинства установок. Загрузить гарантийную карту

---

Видео о подогреве пола

---

Документы и статьи по подогреву пола

Каталог напольного отопления Форма запроса котировки напольного отопления Форма запроса расчета тепловых потерь Основы теплого пола

Отвечая на некоторые из самых частых вопросов об электрическом напольном отоплении…

Что такое теплый пол?

Теплый пол в качестве основного источника тепла

Как найти лучшего специалиста по установке напольного отопления

6 ключей для обогрева холодного подвала

Уловка для обогрева вашей холодной спальни над гаражом

---

Электрический теплый пол Часто задаваемые вопросы

Какие напольные покрытия можно укладывать вместе с системой электрического теплого пола?

Продукт TempZone™ от WarmlyYours чаще всего укладывается под плитку, камень и мраморные полы, но его также можно укладывать под многие другие популярные напольные покрытия, такие как паркет, винил и линолеум. У нас также есть система Environ, которая также является продуктом электрического обогрева пола и специально разработана для установки под ковром (только в США), ламинатом и плавающей древесиной. WarmlyYours может разместить любой тип напольного покрытия с помощью любого из предлагаемых нами продуктов для электрического обогрева пола. Если вашего типа напольного покрытия здесь нет, просто позвоните нам по телефону (800) 875-5285, и мы будем рады обсудить его с вами.

10 человек нашли это полезным. Вы нашли это полезным? Да Нет

---

Как узнать, правильно ли я устанавливаю систему электрического обогрева пола?

Имейте в виду, что вы должны проверить систему электрического обогрева пола с помощью цифрового омметра в сочетании с Circuit Check™. Снимите первоначальные показания, как только вы достанете продукт из коробки, чтобы убедиться, что он находится в пределах -5% / +10% от значений, указанных на этикетке продукта. Это даст вам основу для сравнения для будущих чтений. Сделайте второе чтение после того, как расположите систему в соответствии с вашим индивидуальным планом установки. Также рекомендуется снять дополнительные показания в середине укладки плитки, просто чтобы убедиться, что Circuit Check™ выполняет свою работу. Затем сделайте окончательные показания, когда закончите укладку пола и будете готовы подключить термостат.

Circuit Check™ – это инструмент, разработанный WarmlyYours, чтобы дать вам душевное спокойствие и обеспечить бесперебойную установку. Просто подключите холодные провода к инструменту, пока вы размещаете систему в соответствии с вашим индивидуальным планом установки.

Circuit Check™ будет постоянно контролировать непрерывность цепи во время установки вашей системы и во время укладки вашего пола. Circuit Check™ немедленно подает звуковой сигнал при обнаружении короткого замыкания в системе, предупреждая вас о потенциально поврежденном кабеле в зоне, где вы работаете, прежде чем вы уложите плитку на систему электрического обогрева пола. Команда технической поддержки WarmlyYours доступна круглосуточно и без выходных, чтобы оказать помощь, если прозвучит сигнал тревоги или если у вас возникнут какие-либо вопросы во время установки.

5 человек считают это полезным. Вы нашли это полезным? Да Нет

---

Поможет ли электрический подогрев пола при таких проблемах с влажностью, как плесень и грибок?

Да, подсушивающий эффект электрического теплого пола снизит влажность, поступающую от плиты, которая является самым большим источником влаги.


2 человека нашли это полезным. Вы нашли это полезным? Да Нет

---

До какой температуры будет доходить мой теплый пол?

Температура вашего пола может варьироваться от 75°F до 95°F. Фактическая температура пола будет зависеть от ряда факторов, в том числе от величины теплопотерь помещения, а также от конфигурации помещения. Например, тепло, содержащееся в двухэтажном входе, скорее всего, будет меньше, чем в меньшем, более закрытом помещении, таком как ванная комната. В ванной комнате, расположенной на втором этаже вашего дома или над другим этажом вашего дома, который обычно отапливается, температура вашего пола с подогревом должна легко достигать комфортной температуры 85 градусов по Фаренгейту, если установлена ​​система электрического подогрева пола. правильно. Для расчета теплопотерь для вашего конкретного помещения вы можете воспользоваться Калькулятором тепловых потерь или позвонить нам по телефону (800) 875-5285, и представитель службы поддержки сделает для вас расчет.

2 человека нашли это полезным. Вы нашли это полезным? Да Нет

---

Можно ли использовать электрический теплый пол в качестве основного источника тепла?

Да, в большинстве случаев система электрического обогрева пола может быть эффективной в качестве основного источника тепла. Однако наши системы TempZone™ и Environ™ чаще всего используются в качестве вторичного источника тепла, обеспечивая лучистым теплом от пола до потолка любую комнату в вашем доме, где вы хотите больше тепла и комфорта.

Если вы рассматриваете возможность электрического подогрева пола в качестве дополнения к вашему дому, например, солярия, где у вас нет другого источника тепла, WarmlyYours предлагает инновационный онлайн-инструмент, который вычисляет приблизительные потери тепла. Этот инструмент может помочь вам определить, будет ли электрическая система обогрева пола WarmlyYours обеспечивать желаемую комфортную температуру в течение всего года. Вы можете получить доступ к Калькулятору тепловых потерь или позвонить нам по телефону (800) 875-5285, и представитель службы поддержки сделает для вас расчет.

2 человека нашли это полезным. Вы нашли это полезным? Да Нет

---

Сколько стоит запустить систему электрического теплого пола?

Ответ на этот вопрос будет зависеть от целого ряда переменных, связанных с электрическим подогревом пола, включая, помимо прочего, время работы (для дополнительного обогрева мы обычно рекомендуем от 4 до 8 часов в день), электрическая используемую вами систему обогрева полов, общую площадь и стоимость электроэнергии в вашем регионе. Как правило, стоимость составляет всего несколько центов в день.

Чтобы рассчитать, сколько может стоить электрическое отопление пола, воспользуйтесь нашим интерактивным калькулятором эксплуатационных расходов.

1 человек нашел это полезным. Вы нашли это полезным? Да Нет

---

Можно ли установить электрический теплый пол под умывальником?

Электрический теплый пол не следует устанавливать под стационарными приспособлениями, которые могут задерживать тепло. Однако, если умывальник или тумбы «парят» или стоят на ножках, то под ним может быть установлена ​​система подогрева пола.


1 человек нашел это полезным. Вы нашли это полезным? Да Нет

---

Сколько стоит нагреть пол в ванной с помощью электрического теплого пола?

Типичный пол в ванной комнате можно нагревать около четверти в день с помощью электрического напольного отопления.


1 человек нашел это полезным. Вы нашли это полезным? Да Нет

---

Чем электрический теплый пол отличается от центрального или принудительного воздушного отопления?

Как правило, электрический теплый пол используется в качестве дополнительного источника тепла, но в некоторых случаях его можно использовать и в качестве основного источника тепла. Электрический подогрев пола более энергоэффективен, менее подвержен распространению пыли и аллергенов, и им легче управлять из комнаты в комнату. Воздушные системы отопления могут использоваться как для обогрева, так и для охлаждения и могут быть хорошим способом контроля качества воздуха в доме при регулярном обслуживании.

Чтобы получить более подробный ответ на этот вопрос, ознакомьтесь со «Шпаргалкой» по лучистому теплу и принудительной вентиляции.


1 человек нашел это полезным. Вы нашли это полезным? Да Нет

---

Нужно ли менять пол, чтобы установить электрический теплый пол?

Да. Хотя есть некоторые системы обогрева пола, которые можно установить под балками пола, большинство систем электрического лучистого обогрева пола необходимо установить под самим полом. Вот почему лучше всего устанавливать электрический теплый пол во время реконструкции или в рамках нового строительства, когда в любом случае укладывается пол.

Если вас интересуют альтернативные методы лучистого отопления, ознакомьтесь с нашими излучающими панелями, которые крепятся к стене и используют инфракрасную технологию для обеспечения дополнительного обогрева.


1 человек нашел это полезным. Вы нашли это полезным? Да Нет

---

Как работает электрический теплый пол?

Электрическое отопление пола работает за счет установки электрического нагревательного кабеля под полом (встроенного или плавающего, в зависимости от системы и типа пола), который затем подключается к специальному термостату (либо специально разработанному для электрического обогрева пола, например контроллер серии nSpiration от WarmlyYours или термостат стороннего производителя). При включении нагревательный кабель излучает тепло вверх через пол, которое затем распространяется по всему помещению, нагревая все твердые поверхности.

Вы нашли это полезным? Да Нет

---

Чем отличаются водяные и электрические системы теплого пола?

Несмотря на то, что как водяные (водяной подогрев), так и электрические системы обогрева пола выполняют аналогичную функцию, обеспечивая лучистое тепло из-под пола, они различаются по некоторым довольно важным параметрам. Как правило, использование горячей воды вместо электричества приводит к снижению эксплуатационных расходов, но значительно увеличивает капиталовложения и затраты на техническое обслуживание. Обычно это означает, что водяные системы отопления зарезервированы для новых строительных проектов (где проще включить бойлеры и насосы, необходимые для работы системы), а электрический подогрев пола часто используется для реконструкции ванных комнат, кухонь и т. д. Узнать больше о различиях между этими системами читайте в этом посте.

Вы нашли это полезным? Да Нет

---

Как сделать подвал теплее?

Теплый пол может работать как дополнительный источник тепла и обогревать подвал. Если в помещение необходимо добавить больше тепла, вы можете поэкспериментировать с установкой термостата напольного отопления на более высокие температуры.


Вы нашли это полезным? Да Нет

---

Электрический теплый пол Отзывы покупателей

Оценка 4,9/5 на основе 1085 отзывов

Мы гордимся тем, что предоставляем как исключительный сервис, так и отличные продукты для электрического обогрева пола. Но не просто верьте нам на слово, узнайте, что говорят некоторые из наших клиентов.

Хорошая вещь!

Коврики Environ™ Easy

---

Очень легко окрашивается. Инструкции и видео на сайте были очень полезными. Продукт отлично работает. Хорошее равномерное распределение тепла. Температуру пола держу на уровне комнатной. Большая разница в уровне комфорта. Хорошая вещь!

Уильям Б. в Клинтоне, Коннектикут

Кабель TempZone — отличный, прочный нагревательный кабель.

Кабель для обогрева пола TempZone™ 3,7 Вт

---

Кабель TempZone — превосходный, прочный нагревательный кабель, возможно, самый прочный, с которым мне приходилось работать. Структура ценообразования очень конкурентоспособна и, в моем случае, ниже сопоставимых продуктов по крайней мере двух других компаний. Ассортимент продукции широк, многие варианты отображаются четко и на легкодоступном современном веб-сайте с тележками для покупок с входами в систему, чатом поддержка, служба продаж. Я был поражен уровнем детализации архитектурного чертежа, доступного в качестве бесплатной услуги Технического отдела. На прилагаемом чертеже были отмечены пиктограммы и цветные коды старта/остановки, точные размеры помогли быстро установить. Кабель был хорошо упакован и отправлен на день раньше, чем ожидалось. Я также получил последующее обслуживание после установки моим представителем.

Bc W. в Джонсон-Сити, Нью-Йорк

Просто идеально!

Гибкие рулоны TempZone™

---

Товар соответствует заявленному. Нам 1 год, и мы не могли бы быть счастливее. Установка не сложная, зимой это просто мечта. Мы держим температуру около 75 (вам не нужно 80+), и это рай, чтобы ходить в ванную (хорошо, мы держим дом на 68 зимой). Я закончил тем, что установил гибкий валик, а затем положил выравнивающую грязь сверху, а затем уложил плитку. Просто идеально!

Джозеф С. в Покипси, штат Нью-Йорк.

Все, на что мы надеялись, будет

Легкие коврики TempZone™

---

Теплый пол по утрам — это все, на что мы надеялись. По керамической плитке так приятно ходить. Термостат работает так легко. Запрограммировано, когда нас нет, и прогревает его перед сном и ранним утром. Мы это любим.

Роб К. в Акроне, Огайо

Больше отзывов клиентов

Монтаж систем водяного теплого пола

В этом проекте «Сделай сам» вы узнаете все об установке систем водяного теплого пола и о том, как работают различные системы отопления, на какие типы напольных покрытий они могут быть уложены, какие различные типы установки зон доступны, включая однозональные системы теплого пола и многозональные системы. , как смесительные коллекторы используются для контроля температуры и как они устанавливаются в собственности.

Водяные полы с подогревом или водяные полы с подогревом, как его иногда называют, подходят для всех типов собственности, как жилых, так и коммерческих, и могут быть легко подключены к любому источнику тепла, включая солнечные, а также геотермальные системы отопления, или даже к существующей или новая система центрального отопления.

Теплый пол имеет множество преимуществ по сравнению с более традиционными радиаторами, к которым мы все привыкли, и подходит для всех типов недвижимости. В этой усадьбе можно обогреть небольшую оранжерею, кухню или ванную комнату или обогреть весь дом.

Есть много компаний, которые занимаются поставкой и монтажом систем напольного отопления. Большинство компаний поставят все элементы, необходимые для установки в вашем доме, вместе с квалифицированным монтажником, который выполнит работу за вас. Некоторые компании также предлагают наборы для самостоятельной сборки, чтобы вы могли установить их самостоятельно.

Как работает водяной теплый пол

Теплый пол использует лучистое тепло. Это гарантирует, что вы будете чувствовать себя комфортно даже при более низкой температуре воздуха, чем в более традиционной системе конвекционного отопления (настенные радиаторы). При теплых полах обогревается весь пол. Это означает, что независимо от того, где вы находитесь в комнате, температура всегда будет одинаковой.

Водяные полы с подогревом представляют собой серию трубных петель, которые укладываются под поверхность (плитка, ламинат и т. д.). Это эффективно превращает ваш пол в гигантский радиатор!

Трубопровод для работы системы подключается к существующей системе отопления через коллектор. Коллектор обычно расположен в легкодоступном месте на случай, если потребуется техническое обслуживание или ремонт.

Вместо воды высокой температуры (как в настенных радиаторах) можно использовать воду более низкой температуры (обычно около 50°C) из-за того, что поверхность нагрева намного больше и в отличие от обычного источника тепла (настенные радиаторы ) ему не нужно отдавать столько тепла на квадратный метр, чтобы нагреть данное помещение до необходимой температуры. Это имеет довольно много преимуществ, заключающихся в том, что котел становится намного более эффективным, поскольку ему не нужно так сильно нагревать воду, и, в свою очередь, он становится дешевле в эксплуатации и бережнее относится к окружающей среде.

Еще одно преимущество напольного отопления заключается в том, что в доме нечего выставлять напоказ, кроме комнатного термостата. Нет радиаторов, которые нужно украшать, и нет сложных решений о том, куда поставить мебель, чтобы она не испортилась перед радиатором. Это дает вам полную свободу дизайна. Также это идеальное решение для помещений с высокими потолками.

Существует довольно много различных вариантов и ситуаций, на которые стоит обратить внимание, если вы планируете установить пол с подогревом, причем некоторые из них больше подходят для определенных ситуаций/потребностей, чем другие. Ниже вы найдете подборку наиболее распространенных настроек:

Различная система водяного теплого пола

Система теплого пола с одной зоной

Теплая вода циркулирует от котла к зональному клапану, который управляется электрически и рассматривается как одна зона отопление, которое подключено к одной и той же системе, например, вы можете иметь UFH в своей гостиной, кухне и столовой в одном контуре, и это будет рассматриваться как одна зона)

Если в настоящее время у вас есть комбинированный котел, работающий в вашей системе отопления вам также потребуется зонировать свои радиаторы, чтобы достичь наилучшего сценария работы

Однако, если у вас есть котел, который также работает и нагревает водонагреватель, он уже должен быть разделен на зоны (1 зона для горячей воды и 1 зона для радиаторов). В этом случае вам нужно будет только отдельно добавить коллектор UFH (теплый пол) с зональным клапаном, что сделает вашу систему 3-зонной.

В этом сценарии, когда вы активируете отопление (или ваш программируемый комнатный термостат включает отопление), вода будет проходить через систему и нагревать заданную площадь пола

Многозональная система теплого пола

Многозональная система работает так же, как и однозонная система, с той лишь разницей, что для вашей системы теплого пола не требуется зональный клапан. Однако вам нужно будет зонировать свой бак с горячей водой и радиаторы.

Вместо зонального клапана должен быть установлен узел электропроводки, который затем будет самостоятельно управлять системой теплых полов отдельно от ваших радиаторов и системы горячего водоснабжения

В этой ситуации ваш программируемый термостат/таймер активирует все термостаты напольного отопления, а затем можно будет управлять отдельными комнатами с помощью программируемого комнатного термостата. отопление в любом помещении с функцией. Когда термостат включен, электронный клапан, установленный на верхней части коллектора, открывается и, в свою очередь, также активирует ваш насос и запускает бойлер.

Каждая петля на коллекторе может иметь независимое управление, что, как вы уже догадались, обычно означает 1 петлю на комнату (но иногда это может зависеть от размера комнаты)

Смесительный коллектор

Горячая вода, подаваемая вашим бойлером проходит через приводную головку (клапан), а затем поступает в коллектор напольного отопления, который, в свою очередь, забирает воду из трубопровода напольного отопления. Когда это происходит, холодная вода, которая находится в трубопроводе теплого пола, затем смешивается с горячей водой из котла и затем проходит через насос, а затем через датчик температуры.

Если температура воды, проходящей через датчик температуры, оказывается выше температуры, установленной датчиком (обычно между 20 и 65 градусами), зональный клапан закроется, а также выключит котел.

Процедура установки водяного теплого пола

Большинство бытовых систем напольного отопления спроектированы так, чтобы быть очень простыми по своей природе и, в свою очередь, должны быть быстрыми и относительно простыми в установке. Из-за этого уровень навыков, связанных с подгонкой, также должен быть меньше, и, таким образом, это отличный проект DIY!

Почти каждая система должна быть совместима со всеми существующими традиционными системами отопления/котлами/радиаторами и т. д.…. (Пожалуйста, проверьте перед покупкой), и они также должны быть совместимы со всеми известными типами напольных покрытий и напольных покрытий, которые вы ожидаете найти в доме (опять же, пожалуйста, проверьте свои типы напольных покрытий и уточните у поставщика перед покупкой). Системы также должны быть совместимы с геотермальными и солнечными системами отопления.

Каждая поставляемая система напольного отопления должна сопровождаться очень подробной инструкцией по установке, а также информацией о том, как ввести вашу систему в эксплуатацию после ее установки (например, грунтовка и заполнение системы и т. д.).

Если вы выбрали путь «сделай сам» и проложили трубы под полом самостоятельно, а также у вас есть некоторые знания о системах отопления, после прокладки труб вы можете подключиться к существующей системе отопления в коллектор системы под полом. . Все, что вам нужно для этого, — это стандартные приспособления. Если вы проложили трубы, но не чувствуете себя достаточно уверенно, чтобы подключиться к вашей системе отопления, вам нужно будет вызвать сантехника. На это у него уйдет не более нескольких часов.

Типовой коллектор водяного теплого пола

Опять же, если вы чувствуете себя достаточно уверенно, после того, как сантехник завершит процесс подключения, вы можете самостоятельно заполнить, стравить воздух и сбалансировать систему, если нет, вы можете попросить сантехника сделать это за вас. пока он там

После того, как все трубопроводы проложены и подключены к вашей системе, вам теперь нужно будет подключить электрическую часть, например. термостаты и тд…. Если у вас есть какие-либо программируемые контроллеры или зональные клапаны, система теплого пола будет подключена к ним вместе с вашим котлом, так что вы сможете управлять новой системой теплого пола через существующую настройку отопления.

Все электрические соединения выполняются на контроллере коллектора, расположенном над коллектором. Именно здесь ваш электрик должен будет подключить термостаты, используя стандартный 3-жильный и заземляющий кабель. Затем он будет связан с вашим котлом, а также с любыми программируемыми контроллерами и зональными клапанами.

Суть большинства систем напольного отопления заключается в простоте и совместимости. Система должна быть простой в установке, а все детали, необходимые для ее сборки и подключения, должны быть доступны у местных продавцов сантехники

На какие существующие типы напольных покрытий можно укладывать полы с подогревом? №

Водяные полы с подогревом можно укладывать на большое количество поверхностей пола, которые охватывают почти все сценарии, которые вы найдете в своем доме. Ниже вы найдете список типичных поверхностей и краткое описание того, что необходимо для укладки вашего отопления:

Пол с монолитным покрытием

Это довольно простая задача, так как большая часть работы, связанной с укладкой труб отопления, уже будет выполнена. завершенный. По сути, отопление, изоляция и стяжка укладываются поверх вашей конструкционной бетонной плиты (если она у вас уже есть, вам может потребоваться проверить)

Во-первых, вам необходимо уложить DPM (влагонепроницаемую мембрану). После того, как эта задача будет выполнена, необходимо будет добавить слой бетона поверх DPM, чтобы создать структурную плиту, убедитесь, что она ровная и плоская.

После того, как плита затвердеет должным образом, вам нужно будет положить изоляционные плиты поверх плиты (уточните в местном отделе строительного контроля точные требования к изоляции). Опять же, как и в примерах выше, это должно быть жестким.

После укладки изоляции необходимо уложить трубы водяного отопления пола поверх изоляции и зафиксировать с помощью хомутов.

Установив изоляцию и прикрепив к ней трубопровод, вы можете уложить стяжку сверху, убедившись, что она ровная и ровная. После того, как эта стяжка правильно затвердеет, вы можете укладывать желаемое напольное покрытие.

Трубопровод водяного отопления, проложенный в стяжке пола

Бетонный пол

Этот метод аналогичен описанному выше, с той лишь разницей, что трубопровод водяного теплого пола укладывается в бетонную плиту.

В основе этого метода лежит то, что сначала DPM укладывается на основание, а затем поверх DPM укладываются изоляционные плиты (уточните в местном отделе строительного контроля точные требования к изоляции). Трубопроводы теплого пола затем укладываются поверх изоляционных плит и крепятся к плитам.

После этого бетонная плита заливается поверх изоляции и трубопровода и выравнивается, чтобы получилась твердая бетонная поверхность пола

Как вы уже догадались, основное отличие этого метода от описанного выше заключается в том, что заливается только один слой бетона, в отличие от слоя бетонной плиты и слоя стяжки, описанных в методе выше

Уже изолированный бетонный пол

Если Ваша существующая бетонная плита уже имеет изоляционный слой, задача укладки теплого пола несколько упрощается.

В этом случае вам потребуется уложить ряд деревянных реек толщиной 25 мм поверх бетонной поверхности (с шагом 400 мм).

После того, как это будет сделано, вы можете проложить трубы отопления между рейками и закрепить их на бетонной плите с помощью соответствующих зажимов.

После укладки трубопровода последней задачей является стяжка поверх трубопровода до уровня верхней части обрешетки. После того, как стяжка будет правильно выдержана, можно приступить к укладке ДСП поверх

Неизолированный бетонный пол

х 50 мм (3 дюйма на 2 дюйма) деревянные балки по всей поверхности бетонного основания с шагом 400 мм между центрами, а затем уложите изоляционные плиты между балками, обеспечив плотное прилегание без зазоров (уточните в местном отделе строительного контроля точные требования к изоляция).

Затем поверх изоляции укладываются все трубопроводы системы теплого пола, после чего добавляется стяжка и заполняется до уровня верха балки.

После того, как стяжка полностью высохнет, сверху укладывается пол из ДСП, а желаемый выбор напольного покрытия, например, ламинат поверх этого.

Трубопровод, уложенный в стяжку поверх бетонного пола

В некоторых случаях вы можете обнаружить, что ваше основание уже имеет изоляцию, добавленную поверх DPM, а поверх нее уложена бетонная плита.

В этом случае трубопровод для системы теплого пола укладывается и закрепляется непосредственно поверх бетонного основания, а затем поверх него заливается стяжка (обычно это стяжка толщиной 75 мм).

После того, как стяжка затвердеет, вы можете приступить к укладке желаемого напольного покрытия поверх стяжки.

Отопление, уложенное на деревянный пол с использованием стяжки между существующими балками пола

Если вы предпочитаете укладывать стяжку вместо использования металлических пластин, это потребует от вас создания чернового пола.

Первое, что нужно сделать, это закрепить (обычно прибить) деревянные рейки по обеим сторонам балок пола (между балками). Перед тем, как прикрепить рейки, вам нужно будет измерить глубину изоляции, а затем добавить к ней еще 25 мм, чтобы убедиться, что вы оставили зазор 25 мм между верхней частью изоляционной плиты и верхней частью балки, чтобы гарантировать, что трубы водяного отопления и стяжка после укладки укладываются заподлицо с верхней частью балки, так что поверх нее можно укладывать доски пола.

Выполнив эту задачу, вы должны убедиться, что ваш пол имеет достаточную теплоизоляцию, разрезав плотную жесткую изоляцию (например, Kingspan, Celotex и т. д., уточните точные требования в местном отделе строительного надзора), а затем уложите ее. поверх деревянных реек, которые вы ранее прикрепили к обеим сторонам ваших балок, чтобы они заполнили открытое пространство между каждой балкой. Вы должны убедиться, что изоляция закреплена плотно и что нет зазоров между ее краями и балками, между которыми она находится.

Когда это будет сделано, вам нужно будет уложить трубы отопления поверх изоляционных плит, а затем прикрепить трубы к плитам с помощью изоляционных зажимов.

Теперь, когда трубопровод проложен, вы можете приступить к заливке стяжки, убедившись, что она плоская, ровная и заподлицо с верхней частью балки пола. После того, как стяжка высохнет и затвердеет, вы можете уложить сверху выбранное напольное покрытие (обычно сначала ДСП, а затем, например, ламинат или плитку). ВАЖНОЕ ПРИМЕЧАНИЕ: Если вы выбрали вышеуказанный вариант и хотите отделку пола из натурального дерева, убедитесь, что стяжка на 100 % затвердела, прежде чем приступать к укладке и укладке пола

Трубы отопления между деревянными балками с использованием металлических или алюминиевых пластин

Первый задача состоит в том, чтобы изолировать между всеми лагами. Для этого вам понадобится либо стеганый утеплитель, либо плитный утеплитель. После того, как вы изолировали, вам нужно будет решить, хотите ли вы использовать металлическую или алюминиевую пластину.

После того, как вы решили, они крепятся (обычно прибиваются) к балкам. ПРИМЕЧАНИЕ: убедитесь, что вы оставляете зазор не менее 200 мм на каждом конце каждого участка трубы, чтобы у вас было достаточно места для поворота труб на 180 градусов до следующего участка.

Трубопровод проходит в алюминиевых пластинах и при активации нагревает пластины, которые, в свою очередь, нагревают пол равномерно по всей поверхности пола.
