Монтаж водяной теплый пол видео: схема монтажа + фото и видео

Устройство и монтаж водяного теплого пола в доме, под плитку, ламинат

Покупка оборудования и установка водяного теплого пола в частном жилом доме или квартире с индивидуальным отоплением позволит домовладельцу организовать эффективный и комфортный обогрев помещения, не требующий больших эксплуатационных затрат на обслуживание.

Что представляют собой водяные теплые полы.

Напольная обогревающая система представляет собой встроенную в бетонную стяжку разводку труб, по которым циркулирует горячая вода с целью подогрева пола.

Особенностью конструкции является ее низкотемпературный характер – теоретически теплоноситель не должен нагревается выше +50⁰C, практически температура воды держится на уровне +35-40⁰C.

Это дает значительную экономию ресурсов – при меньших энергозатратах происходит эффективный обогрев всего дома. Чаще всего устройство водяного теплого пола осуществляется на бетонном основании, которое для этих целей предварительно выравнивается – перепады по высоте более 10 мм недопустимы.

После укладки нагревательных трубопроводных элементов все оборудование заливается бетонным раствором, а поверх застывшего бетона укладывается финишное покрытие – керамическая плитка, ламинат или линолеум.

Преимущества и недостатки.

Считается, что устройство водяного теплого пола в доме выгоднее установки радиаторов по нескольким причинам:

Высокая эффективность.

Замурованные обогревающие элементы сразу прогревают поверхность бетона по всей площади без потерь энергии на нагрев воздуха.

Комфортное тепло.

В доме создается комфортный для человека температурный режим, когда тепло сконцентрировано внизу, в зоне нахождения людей.

Равномерный нагрев.

Конструкция способствует равномерному прогреву всего помещения, причем теплый поток восходящий. Максимальное количество тепла находится внизу, а не под потолком, что гораздо нужнее жильцам.

Небольшие эксплуатационные расходы.

Подогрев и циркуляция воды в сети осуществляется от котла любого вида. Затраты на обслуживание водяных теплых полов не превышают величину стандартных расходов на эксплуатацию отопительных радиаторов, а их теплоотдача и эффективность значительно выше.

Хорошая эстетика помещения.

Все обогревающее оборудование скрыто от глаз, наличие отопительной сети в доме выдает только термостат на стене. Интерьер на портится большим количеством батарей, в комната свободна для расстановки мебели и беспрепятственной уборки.

К недостаткам водяных теплых полов эксперты относят сложность монтажа, трудоемкость и значительную стоимость производимых работ. Укладку водяного теплого пола можно делать не во всех помещениях, а только там, где есть индивидуальное отопление.

Затраты на установку водяных теплых полов со временем окупают себя многими годами беспроблемной работы, комфортным теплом.

ОСОБЕННОСТИ ПРИМЕНЕНИЯ

В отличие от электрического теплого пола, монтаж водяных конструкций намного сложнее. В многоквартирном доме устройство водяного подогрева полов нарушает баланс общедомового распределения тепла и увеличивает риск затопления соседей снизу.

Вероятность возникновения аварийной ситуации повышается, так как диаметр сечения напольных конструкций узкий, а давление воды в многоквартирном доме высокое, часто бывают гидроудары. Это чревато прорывами трубопроводной разводки, затоплению нижних этажей.

Прокладывать водяной подогрев можно только в частном доме или квартире с индивидуальным, а не общедомовым отоплением.

В отношении материала, под которое устанавливается напольный обогрев, ограничений почти нет – делается водяной теплый пол под ламинат, плитку, линолеум. Деревянный паркет не выдержит частых циклов смены температур.

ВИДЫ ТРУБ

Трубопроводная разводка может быть сделана из разного вида материалов – жесткого или гибкого. На практике чаще всего используются следующие элементы:

Медные трубы.

Они долговечные и стойкие к коррозии. Медь быстро нагревается, практически все тепло отдает в пространство. Для организации медной разводки не требуется заливать бетонную стяжку. Монтаж медных полов производится в любых условиях, в том числе экологически чистом деревянном доме.

Сшитый полиэтилен PEX.

Такие линии легко гнутся, быстро монтируются по специальной технологии, имеют гладкую внутреннюю поверхность, на которой не откладывается минеральных солей и шлаков, поэтому сечение со временем не сужается.

Металлопластик.

Прочные и практичные изделия, стоимость которых гораздо ниже, чем медных или из PEX.

УСТАНОВКА И МОНТАЖ

С точки зрения монтажных работ строительные специалисты выделяют два способа установки водяных полов – мокрый в бетонную стяжку и сухой между обрешеткой.

Мокрым способом напольные обогревающие системы укладывают в монолитных, кирпичных или газо блочных домах, а в деревянном доме водяные линии прокладываются по полу на сухую, встраиваясь между досками деревянного настила или в специальные плиты с выемками.

Водяной теплый пол под плитку рекомендуется делать в стяжку, так как такой вид монтажа обеспечивает полную неподвижность основания.

Способы подключения.

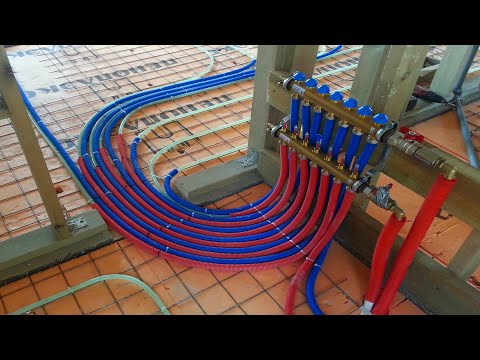

Трубы для напольного обогрева подключаются к котлу таким же образом, как и стандартные радиаторы – через коллектор. В некоторых случаях возможно организовать отопление, комбинируя водяные полы с радиаторами, но оба вида оборудования подключаются к отопительному котлу отдельным контуром.

Для принудительной прогонки теплоносителя в горизонтально расположенных трубках используется циркуляционный насос. Также система должна быть оснащена узлом контроля температуры, так как в водяные полы не подается теплоноситель, нагретый выше +55⁰C.

Основные правила монтажа.

Перед началом строительно-ремонтных работ предварительно рекомендуется составить проект системы отопления. Монтаж водяного теплого пола в доме ведется с учетом общих правил:

1. Обязательно используется теплоизоляция. Она предотвратит теплопотери, направляя тепло в дом, а не нагревая землю. В качестве утеплителя чаще всего используют пенополистирол с плотностью не ниже 35 кг/м³. Слой теплоизоляции должен быть толщиной 5 см на первом этаже, от 3 см на втором.

2. Перед заливкой стяжки по всему периметру помещения укладывается демпферная лента высотой 10–15 см из вспененного полиэтилена. Она компенсирует тепловое расширение бетона после застывания. При отсутствии этой ленты бетон, нагреваясь и расширяясь, даст трещины, а верхнее покрытие поднимется вверх.

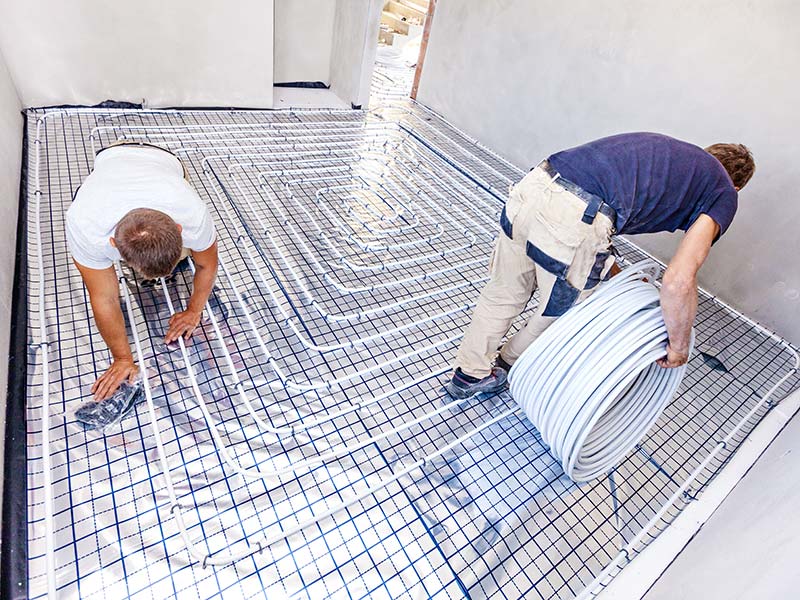

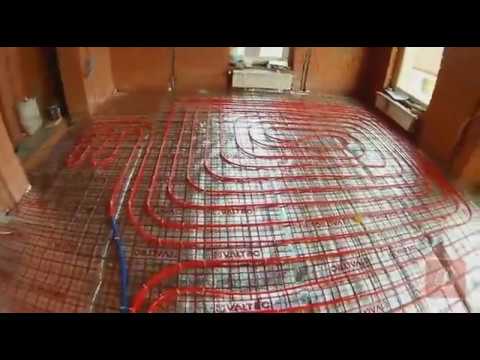

3. Рисунок укладки может быть любым – змейкой или спиралевидной улиткой. Для эффективного и равномерного прогрева поверхности расстояние между уложенными линиями должно быть 15 см в середине комнаты, 10 см возле наружных несущих стен.

4. Трубы обязательно фиксируются к теплоизоляции для предотвращения их подвижек крепежными деталями разного типа – скобами, клипсами. Крепеж вводятся часто, на небольшом расстоянии друг от друга, особенно в местах поворота трубопровода.

Это нужно для того, чтобы труба держала угол. Если металлопластиковые изделия при сгибе хорошо держат то положение, в котором их зафиксировали, то гибкий сшитый полиэтилен «разворачивается».

5. После укладки труб делается их опрессовка воздухом с использованием компрессора, максимальное давление – 3-4 бара. Если система не герметична, то давление будет ниже. Место протечки можно быстро найти, заменив бракованный участок до стадии заливки пола бетоном.

Несмотря на техническую сложность монтажа, укладка водяных теплых полов в частном доме оправдывает расходы домовладельца. Напольная система подогрева эффективнее традиционных радиаторов отопления, она удобна в пользовании, безопасна, не нарушает эстетику интерьера и дает людям максимально комфортное тепло.

  *  *  *

© 2014-2022 г.г. Все права защищены.
Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Как смонтировать водяной теплый пол без стяжки

В многоквартирных домах чаще используется кабельный или инфракрасный теплый пол из-за сложностей подключения системы водяного теплого пола к системе централизованного водоснабжения. А вот в частных домах водяной подогрев полов очень популярен, это максимально безопасное и достаточно экономичное решение.

Обычно систему труб, по которым циркулирует теплоноситель, монтируют к черновому основанию и заливают стяжкой. Она способствует более равномерному распределению тепла. Но не всегда возможна заливка бетона, в этом случае водяной теплый пол монтируют без стяжки, настильным (сухим) способом.

Преимущества монтажа теплого пола без стяжки

Монтаж водяного теплого пола в стяжку невозможен в таких ситуациях:

• Черновое основание не монолитное, со щелями, сквозь которые будет просачиваться бетонный раствор
• Основание нельзя подвергать значительным нагрузкам, вес слоя бетона оно не выдержит
• Потолки низкие, а стяжка значительно поднимет уровень пола
• Отсутствуют условия для замеса или доставки готового бетонного раствора в помещение

Сухой монтаж водяного теплого пола обладает такими преимуществами:

• Предъявляются минимальные требования к основанию
• Готовая конструкция обладает небольшим весом и высотой
• Можно приступать к дальнейшим работам, не дожидаясь вызревания стяжки
• Облегчается доступ к трубам для проведения ремонтных работ
• Меньше трудозатраты и затраты материалов
• Отсутствуют мокрые процессы, сопровождающиеся образованием загрязнений

Варианты монтажа водяного теплого пола без стяжки

Существуют 2 варианта укладки водяного теплого пола настильным методом, без последующей заливки стяжкой:

• На полистирольные плиты специальной конструкции
• На деревянный настил из готовых модулей или реек

Полистирол обычно настилается на сплошное основание, а деревянный настил используются в деревянных домах с лагами. Специальные модули из древесной плиты с пазами под трубы более удобны, их можно устанавливать непосредственно на лаги. Реечный способ требует более значительных затрат труда и времени, поскольку под настил необходим черновой пол, и приходится крепить к основанию большое количество реек.

Помимо полистирольных плит, деревянных модулей или реек под теплый пол необходимо укладывать металлические пластины, благодаря которым тепло от труб будет равномерно распределяться по всей площади.

Укладка труб производится в соответствии с заранее разработанной монтажной схемой. Выбирать элементы настила и монтировать его тоже необходимо с учетом этой схемы. Полистирольные плиты и деревянные модули бывают прямыми и поворотными, с разным шагом пазов под трубы. Независимо от применяемой системы перед началом монтажа настила стена над полом по периметру оклеивается демпферной лентой.

Полистирольная система

Полистирольные плиты под укладку водяного теплого пола сухим способом обычно имеют толщину 30 мм. Как правило, для дополнительной теплоизоляции основания и поднятия уровня пола под них укладывается слой плитного утеплителя нужной толщины либо напыляется жидкий пенополиуретан. Основание под укладку плит не должно иметь дефектов, неровностей, также его необходимо очистить от мусора.

Монтаж осуществляется в такой последовательности:

1. На подготовленное основание согласно плану раскладки укладываются плиты, соединяясь между собой специальными замками
2. В соответствующие места плит укладываются и фиксируются путем прижимания металлические распределительные пластины. Конструкция плит обеспечивает их надежную фиксацию без крепежа
3. В пазы плит вкладываются и вдавливаются ногой трубы водяного теплого пола
4. Производится испытание системы
5. В случае нормального функционирования в зависимости от финишного покрытия сверху укладывается упругая подложка или жесткий настил из листовых материалов (фанеры, ДСП, ГВЛ) поверх слоя плотной полиэтиленовой пленки

Подложка между теплым полом и финишным покрытием не должна препятствовать поступлению тепла от труб вверх, так что нужно выбирать тонкий и плотный материал с небольшим сопротивлением теплопередаче. Читайте подробнее о выборе подложки для теплого пола.

Деревянная система

Перед началом монтажа водяного теплого пола на старые лаги необходимо произвести их тщательную ревизию, закрепить расшатанные, заменить прогнившие. Рекомендуется закрыть лаги слоем гидроизоляции, а между ними уложить плитный утеплитель.

В состав модульной деревянной системы входит все необходимое:

• Плиты с бороздками для фиксации распределительных пластин
• Металлические пластины с пазами под трубы
• Сами трубы
• Крепления

Прямые и поворотные модули монтируются на лаги по схеме. Поскольку древесина подвержена тепловому расширению, между соседними модулями должен оставаться зазор.

Монтаж реечного настила сложнее, но обходится дешевле, металлические распределительные пластины можно заменить алюминиевой фольгой. Предварительно поверх лаг нужно выполнить черновое покрытие, можно использовать старое, если оно прочное, ровное, без шатающихся элементов.

К черновому покрытию фиксируются саморезами рейки-направляющие. Их располагают в соответствии с планом монтажа труб, расстояние между направляющими должно быть таким, чтоб в просвет свободно легла труба и отсутствовала угроза ее деформации при тепловом расширении деревянных реек. В местах изгиба труб соприкасающиеся с ними углы реек необходимо слегка скруглить.

Поверх реек укладывается алюминиевая фольга толщиной от 50 мкм, в местах зазоров между направляющими ее нужно плавно вдавливать, чтоб получались округлые желобки под трубы. После окончательной укладки и формирования пазов фольга в нескольких точках крепится к рейкам степлером. Можно вместо фольги использовать готовые металлические пластины подходящего размера, они крепятся саморезами.

В пазы укладываются и вдавливаются трубы. Дальнейший порядок действий такой же, как при монтаже полистирольной системы. Водяной теплый пол подключается, опрессовывается, испытывается, после успешных испытаний можно переходить к укладке подходящей подложки и финишного покрытия.

Существует промежуточный вариант между модульной и реечной системой. Берется обрезная доска достаточной толщины, по ширине равная шагу укладки труб, и в ней выбирается четверть по размерам пазов. В местах изгибов труб с помощью фрезы делаются поперечные выемки, обеспечивающие их поворот. Такие доски монтируются саморезами непосредственно к лагам, они не требуют черновой основы и обходятся дешевле модульной системы.

Видео

Итог

Монтаж водяных теплых полов сухим способом, без стяжки, можно осуществлять на любое основание. Отсутствие мокрых процессов, минимизация нагрузки на основание, возможность осуществить монтаж за пару дней – основные преимущества такого решения.

При монтаже водяных теплых полов без стяжки необходима надежная фиксация труб к черновому основанию и обеспечение равномерного распределения тепла. Поэтому используются специальные системы – полистирольные или деревянные модули с пазами и металлические распределительные пластины. Возможна также самостоятельная сборка системы направляющих из деревянных реек или досок с заменой металлических пластин фольгой.
