Обогревающий кабель для водопровода как подключить: Как подключить греющий кабель, не имея комплекта (с помощью изоленты)?

Как подключить греющий кабель для обогрева труб и трубопроводов — R|O|S|T|OK

С каждым годом система обогрева труб на основе греющего кабеля завоевывает все большую популярность и распространение. И это не удивительно, ведь благодаря ее грамотной установке удается предотвратить промерзание трубопроводов в холодное время года, обеспечить бесперебойный отток жидкостей при отрицательных температурах или гарантировать поддержание нужной температуры внутри трубы. Данное решение является не только очень эффективным, но и вполне доступным по стоимости.

Зачем использовать греющий кабель для обогрева труб

Далеко не всегда есть условия для прокладки водопровода ниже точки промерзания грунта. Повсеместно встречаются ситуации, когда часть труб проходит в неотапливаемых подвалах или и вовсе по воздуху. При значительном снижении температуры на улице жидкость в трубе замерзает, что чревато не только прекращением подачи воды, но и серьезным риском разрыва труб и запорной арматуры из-за расширяющего льда. Теплоизоляция трубопровода не способна полностью исключить отрицательные последствия, единственной гарантией выступает установка греющего кабеля для водопровода, что исключит вероятность замерзания жидкости в магистрали.

Разновидности нагревательного кабеля

С целью обогрева труб и трубопроводов принято использовать кабели двух видов: резистивные и саморегулирующиеся.

Резистивный провод – простое, бюджетное и надежное решение. Он характеризуется высокой теплоотдачей и значительным эксплуатационным ресурсом. Принцип работы такого кабеля заключается в прохождении через находящуюся в его основе токопроводящую жилу (из металла с высоким сопротивлением) электротока и выделении тепла. Выделяют одно- и двухжильные резистивные кабеля. Первые стоят дешевле, но при монтаже следует учитывать, что кабель должен возвращаться в исходную точку, вторые гораздо удобнее в установке, но и их стоимость выше. Все кабеля резистивного типа имеют два существенных минуса: невозможность нарезать на куски нужной длины, и необходимость в полной замене нагревательной системы при перегорании одного из участков.

Греющий кабель саморегулирующийся для обогрева труб славится тем, что проводник автоматически изменяет уровень тепловыделения на различных участках в зависимости от температуры внешней среды. В качестве греющего элемента выступает матрица, соединяющая две токопроводящие жилы. Как только температура снижается, сопротивление матрицы увеличивается и выделяется больше тепла, соответственно, по мере прогрева мощность и сопротивление постепенно снижаются, а вместе с ними уменьшается и выделение тепла.

К безусловным достоинствам саморегулирующегося нагревательного кабеля можно отнести:

• экономное потребление энергии;
• возможность укладки проводов внахлест без риска их перегорания;
• равномерный прогрев, холодных и горячих зон нет;
• удобство в монтаже, так как провод можно нарезать на отрезки любой длины.

Установка саморегулирующегося нагревательного кабеля предусматривает необходимость в использовании терморегуляторов и выключателей-автоматов. Это обеспечит экономию энергии и продлит срок их службы.

На что обращать внимание при выборе греющего кабеля?

Главный показатель, который следует учитывать, выбирая нагревательный кабель для обогрева труб, – его удельная мощность. Грамотное определение мощности – залог эффективной и бесперебойной работы всей системы, а также оптимального расхода электроэнергии. Из-за низкой мощности возможны сбои в работе системы и невыполнение ею своего прямого предназначения, в то время, как из-за повышенной возрастет потребление электрической энергии и, соответственно, финансовые траты на обслуживание.

Чтобы верно рассчитать оптимальную мощность, следует отталкиваться от длины и диаметра трубопровода, его размещения, а также типа используемой теплоизоляции.

Как проверяется обогревающий кабель?

Если это провод резистивного типа, то для проверки достаточно измерить омическое сопротивление. Полученная величина должна быть равна заявленным характеристикам.

Чтобы проверить, исправен ли греющий саморегулирующийся провод, достаточно подключить его к электропитанию. Альтернативный способ – измерить ток и полученный результат проверить на соответствие проводу такой длины и мощности.

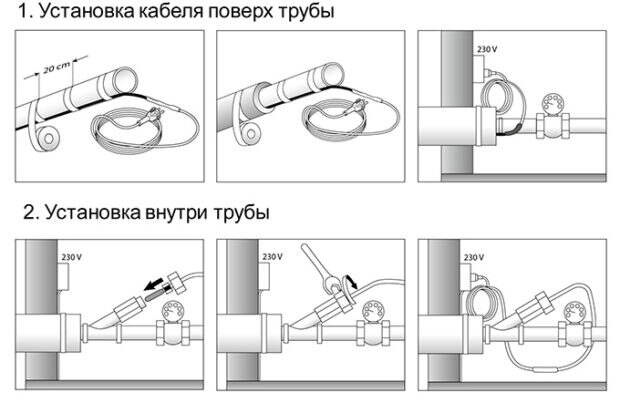

Основные способы и виды укладки обогревающего кабеля

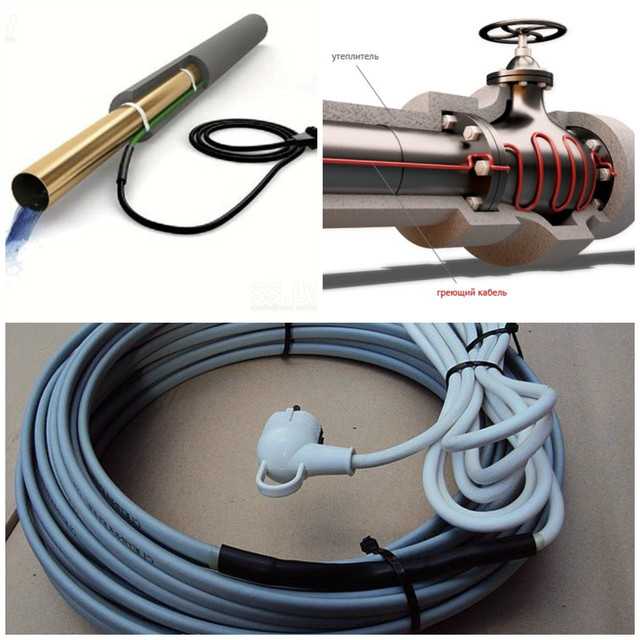

Греющий кабель для обогрева трубопроводов может укладываться внутри и снаружи трубы.

Первый вариант считается более эффективным, так как прогрев происходит непосредственно в водной среде. В данном случае провод пропускают сквозь трубу при выполнении монтажа водопровода.

Ко второму методу прибегают если трубопровод уже готов. Проводник монтируют снаружи трубы спиралевидно либо параллельными рядами. Для фиксации используется липкая лента либо сетка, с целью увеличения теплоотдачи можно дополнительно обмотать слоем фольги.

Линейная установка нагревательного кабеля на подземных трубопроводах

К линейной укладке кабеля снаружи трубы прибегают довольно часто. В этом случае один конец провода фиксируют посредством хомутов из термостойкого пластика, либо самоклеящейся ленты из стекловолокна. Интервал между держателями составляет около тридцати сантиметров, металлические фиксаторы для этой цели не подходят. Необходимая длина кабеля для линейной укладки равна протяженности самой трубы. Что касается места размещения провода на заглубленной в грунт трубе, то кабель должен пролегать не строго внизу или вверху, а со смещением.

Спиральная установка греющего кабеля на трубу под землей

Достоинством этого метода выступает максимальный контакт греющего провода с поверхностью трубы, недостатком – значительное увеличение расхода материала.

Чтобы рассчитать необходимую длину провода для его равномерной укладки по спирали, нужно вычислить произведение общей длины трубы и спирального фактора. Величину шага спирали определяют по таблице, где учитывается диаметр самой трубы.

Установка греющего кабеля внутри трубы

К достоинствам этого способа монтажа обогревательного элемента можно отнести низкий расход электроэнергии системой обогрева, что объясняется непосредственным контактом шнура с жидкостью, и относительно простой, не трудоемкий ремонт (в случае необходимости, нет надобности разрывать землю, кабель просто вынимают из тройника).

К минусам монтажа греющего кабеля внутри трубы следует отнести:

• уменьшение внутреннего просвета трубы;
• постепенное зарастание кабеля налетом, что приведет к образованию засоров;
• снижение надежности контура, что объясняется добавлением в водопровод дополнительной точки – тройника.

Кроме этого, существует ряд ограничений: монтаж нагревательного кабеля внутри трубы разрешен исключительно на прямых либо слабоизогнутых участках водопровода. При наличии тройников или запорной арматуры устанавливать греющий провод таким способом запрещено.

Укладка кабеля снаружи трубы

Монтаж греющего кабеля на трубу может быть произведен несколькими способами:

• Нагревательный провод вдоль трубы. В таком случае кабель прокладывают в ее нижней части, во избежание возможных механических повреждений, если необходим термодатчик – его устанавливают вверху.
• Несколько проводов, уложенных параллельными линиями. К этому варианту прибегают, если необходима большая мощность.
• Спиралевидное обвитие трубы. Данный способ предполагает установку термодатчика в верхней части трубы между двумя соседними витками провода.
• Волнообразная линия. Если необходимо увеличить мощность, но имеющейся длины нагревательного кабеля мало для его прокладки двумя параллельными линиями либо спиралевидными витками, лучше всего уложить греющий провод волнообразно.

Способы фиксации греющего провода

Для надежного крепления кабеля к трубопроводу используется липкая алюминиевая лента (обычную применять нельзя из-за риска перегрева). В том случае, если греющий кабель планируется уложить на пластиковую трубу, между ним и трубопроводом желательно проложить ленту. Важно, чтобы кабель не касался ни пластика, ни изоляционного материала. Перед укладкой кабеля или после нее трубопровод рекомендуется обернуть слоем фольги из алюминия. Применение этого метода гарантирует максимально равномерное распределение выделяемого тепла.

Нагревательный кабель допустимо крепить к трубе с помощью хомутов из пластика либо стекловолоконной ленты через каждый двадцать пять – сорок сантиметров. Точно также производят и крепление термодатчика. Датчик размещают в зоне с минимальной ожидаемой температурой размещают датчик. На уложенные кабеля укладывают теплоизоляционный материал, а при необходимости – и гидроизоляционный.

Почему стоплед? Резюме

В настоящее время наиболее удобный, действующий и распространенный метод защиты труб и трубопроводов в зимний период – установка антилед системы с помощью нагревательных кабелей.

Такие системы устанавливают на зданиях, где требуется обеспечить работоспособность водопроводных и канализационных труб, а также исключить возможность их повреждения скапливающимся льдом.

Благодаря грамотному монтажу системы обогрева удается добиться:

• надежной защиты труб от замерзания либо поддержания в них нужной температуры;
• разогрева трубопроводов до необходимой температуры.

К преимуществам системы кабельного обогрева труб и трубопроводов можно отнести:

• исключение образования наледи внутри труб и на них;
• беспрепятственное прохождение жидкости в трубопроводах;
• возможность установки трубопроводов на любой желаемой глубине;
• экономия затрат, связанных с необходимостью в ремонте по завершении зимы;
• отсутствие твердых фракций и застоя масел в трубопроводах;
• стабильное горячее водоснабжение.

Как подключить греющий кабель для водопровода к сети своими руками

До появления нагревательных кабельных систем лед на крыше или, например, на крыльце представлял серьезную проблему.

Теперь об этом можно забыть, если только система установлена по всем правилам.

Как подключить греющий кабель — об этом рассказывается в данной статье.

Содержание

• 1 Что собой представляет?
• 2 Почему необходимо использовать кабельные нагреватели?
• 3 Виды
  • 3.1 Нерегулируемый
  • 3.2 Нерегулируемый зональный
  • 3.3 Саморегулирующийся
• 4 Монтаж
• 5 Подключение
• 6 Схема
• 7 Видео по теме

Что собой представляет?

Изделие выглядит так же, как обычный токопроводящий кабель, только его жилы выполнены из материала с высоким электрическим сопротивлением. Соответственно, при протекании электротока они выделяют тепло. Рабочая часть заключена в медную или алюминиевую экранирующую оплетку и далее — в полимерную изоляцию.

Почему необходимо использовать кабельные нагреватели?

Многие расположенные снаружи протяженные конструкции подвержены образованию льда с последующим возникновением аварийной ситуации:

1. карнизы крыш. Наледи и сосульки портят кровельное покрытие, а при падении опасны для находящихся внизу людей;
2. водосточная система. Обледенение вызывает деформацию или обрыв желобов, также нарушается отвод влаги;
3. крыльцо, пешеходные дорожки. Становятся скользкими, что приводит к травмированию людей;
4. водопровод, канализация, прочие трубопроводы, резервуары. Ледяная пробка закупоривает магистраль, а при сильном обледенении конструкция разрушается (вода при замерзании расширяется).

При помощи греющих кабелей устраивают полы с подогревом. В отличие от водяного «теплого пола» такая система проще в монтаже и не грозит протечками.

Виды

Существует несколько типов нагревателей.

Нерегулируемый

Часто еще называют резистивным, но это неправильно: резистивностью обладают все греющие кабели. Нерегулируемый — самый простой тип. Жилы выполнены из сплава с высоким сопротивлением, например, нихрома. Соответственно, мощность тепловыделения у него всегда постоянна. Достоинство — низкая стоимость.

Недостатки:

• при нарушении теплоотвода (перехлест жил либо участок нагревателя чем-то прикрыт) или при потеплении кабель перегорает;
• его нельзя укорачивать: это приведет к снижению сопротивления и, соответственно, возрастанию силы тока сверх расчетной;
• для включения и выключения требуется термостат или участие человека.

Нерегулируемые делятся на два вида:

1. 1-жильные. Имеют серьезные недостатки. Во-первых, они являются источником электромагнитного поля и потому не подходят для «теплых полов», дорожек, крылец и прочих объектов, с которыми контактируют люди. Во-вторых, подключаются с обоих концов, потому контур донагреватель подключается с одного конца, а генерируемые жилами магнитные поля из-за разнонаправленности токов взаимно уничтожаются.

Нагревательный кабель

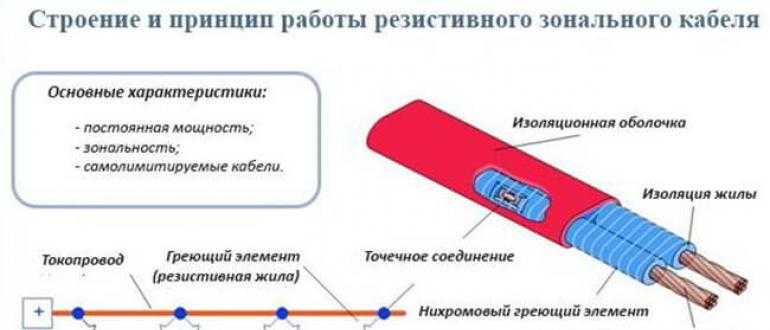

Нерегулируемый зональный

Состоит из 2-х токопроводящих жил со множеством нагревательных проволочек между ними. В отличие от предыдущего, его можно резать: поскольку проволочки представляют собой параллельно соединенные проводники, то при уменьшении их количества сопротивление возрастает.

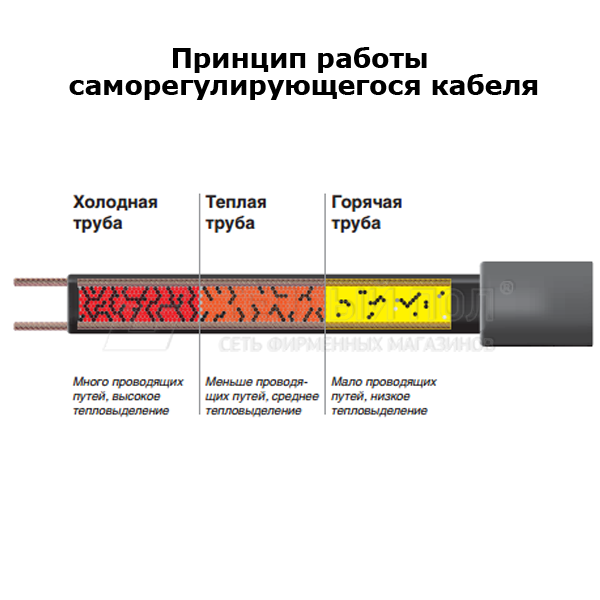

Саморегулирующийся

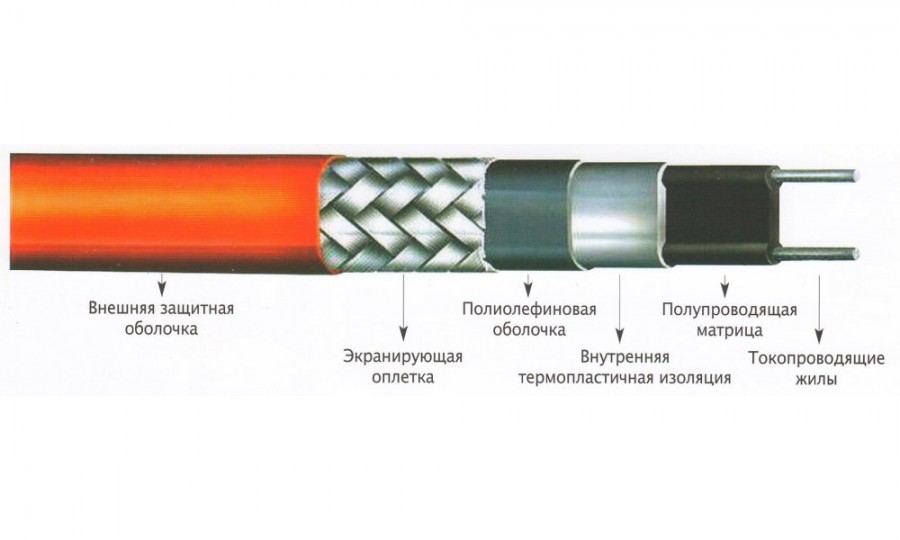

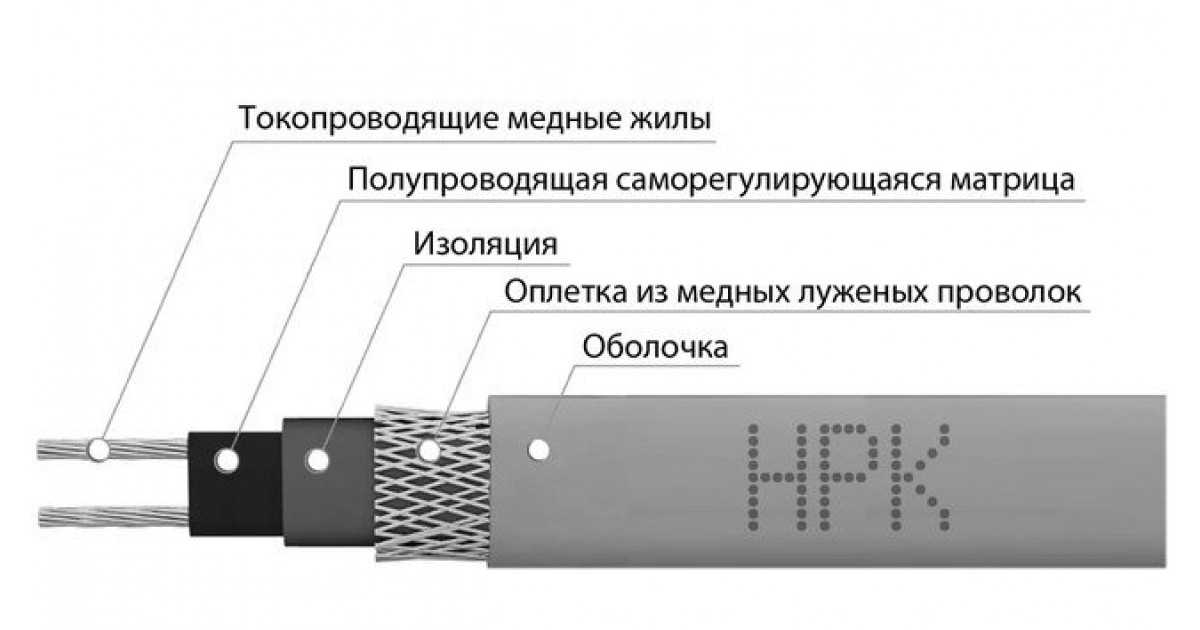

Также включает в себя две токопроводящие жилы, но резистивным элементом между ними выступает полупроводниковая матрица. Ее особенность — намного более выраженная зависимость сопротивления от температуры, чем у металлов. Чем выше температура матрицы, тем больше сопротивление.

Достоинства:

1. невозможен перегрев. Нагревшиеся участки перестают пропускать ток, то есть фактически отключаются;
2. экономичность. При нагревании кабель снижает выработку тепла либо вовсе отключается, даже если на это не было команды от термостата. Причем каждый участок работает с той теплоотдачей, которая требуется в данном месте;
3. возможность резать нагреватель.

Недостаток — высокая стоимость.

Греющий кабель выпускают не только в бухтах, но и в виде так называемых кабельных матов. Это сетка из стекловолокна, на которой кабель уложен зигзагом и закреплен. С применением кабельного мата намного быстрее осуществляется устройство «теплого пола» и прочих площадок с подогревом.

Монтаж

На карнизе кабель укладывают зигзагом и фиксируют специальными клипсами, приклеенными к кровельному покрытию. Для обогрева водосточного желоба нагреватель кладут внутрь и крепят специальными пластиковыми зажимами, удерживающимися одним концом за край лотка.

Участок, пропущенный в водосточную трубу, крепят в верхней ее части. Если в строении несколько этажей, нагреватель крепят к стальной проволоке, иначе он оборвется под собственным весом. На дорожке, крыльце или полу в доме кабель раскладывают зигзагом, фиксируют клипсами с дюбелями и заливают стяжкой. На трубопроводах кабельный нагреватель размещают снаружи или внутри.

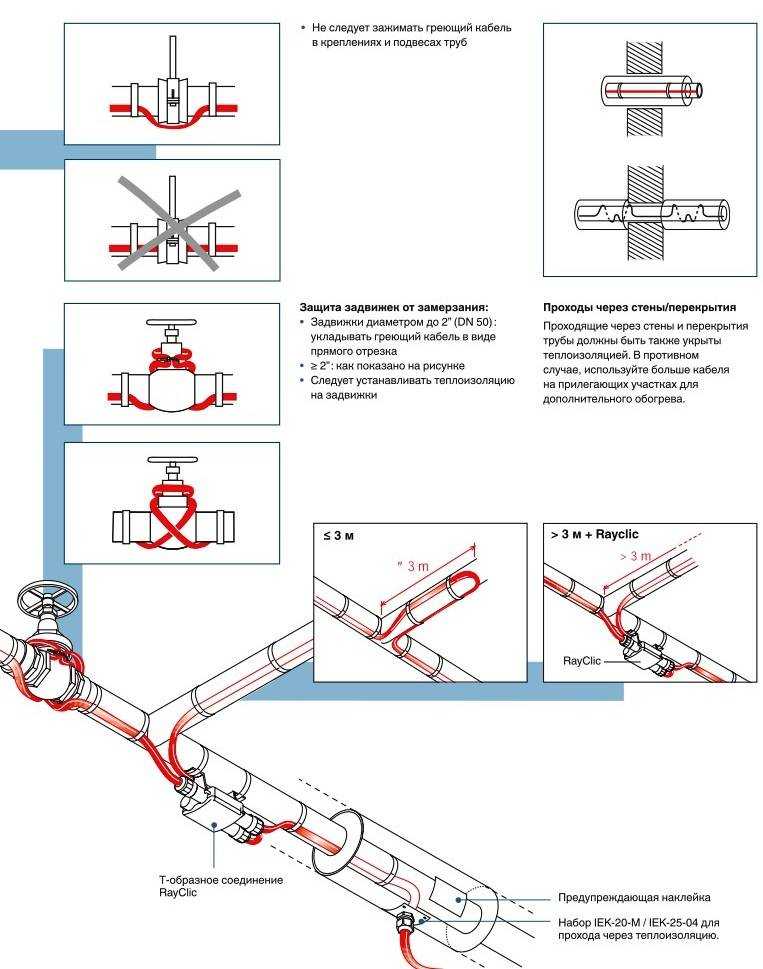

При внешнем обогреве линию укладывают поверх трубы одним из следующих способов:

• в виде одного или нескольких прямых отрезков под трубой;
• под трубой зигзагообразно;
• наматывают на трубу спиралью с равным шагом.

Кабель крепят пластиковыми хомутами или стекловолоконной самоклейкой, затем утепляют трубу теплоизолятором в виде гибких матов или скорлуп. Некоторые производители указывают конкретный материал теплоизолятора и при несоблюдении этого пункта инструкции отказывают в гарантийном обслуживании.

При использовании жестких утеплителей, например, пенополистирола, место прохода кабеля сквозь утеплитель герметизируют специальными втулками. Поверх утеплителя наматывают алюминиевый скотч — защита от механических повреждений. Если поверхность утепляемой трубы шероховатая, перед монтажом кнагревателя на нее рекомендуется намотать алюминиевый скотч.

Внутренний обогрев применяется на коротких участках трубопровода диаметром более 40 мм — при отсутствии доступа снаружи. Используется специальная разновидность кабеля — в изоляции из пищевого пластика.

Для ввода нагревателя в трубопровод врезают тройник. Кабель пропускают сквозь отверстие в заглушке, снабженное уплотнительными кольцами. После монтажа трубу также утепляют.

Рекомендуется соединить греющий кабель с проводом электросети до монтажа в трубу. Осуществлять подключение после сборки будет сложнее.

Подключение

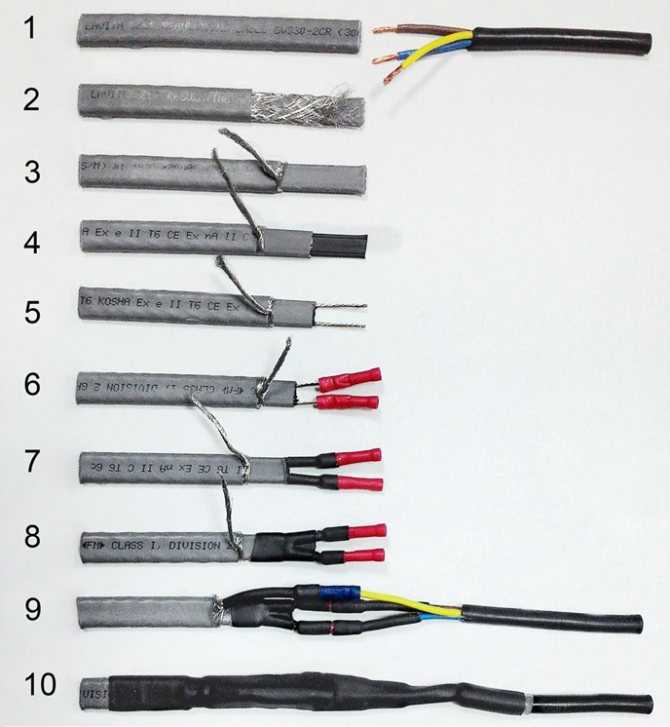

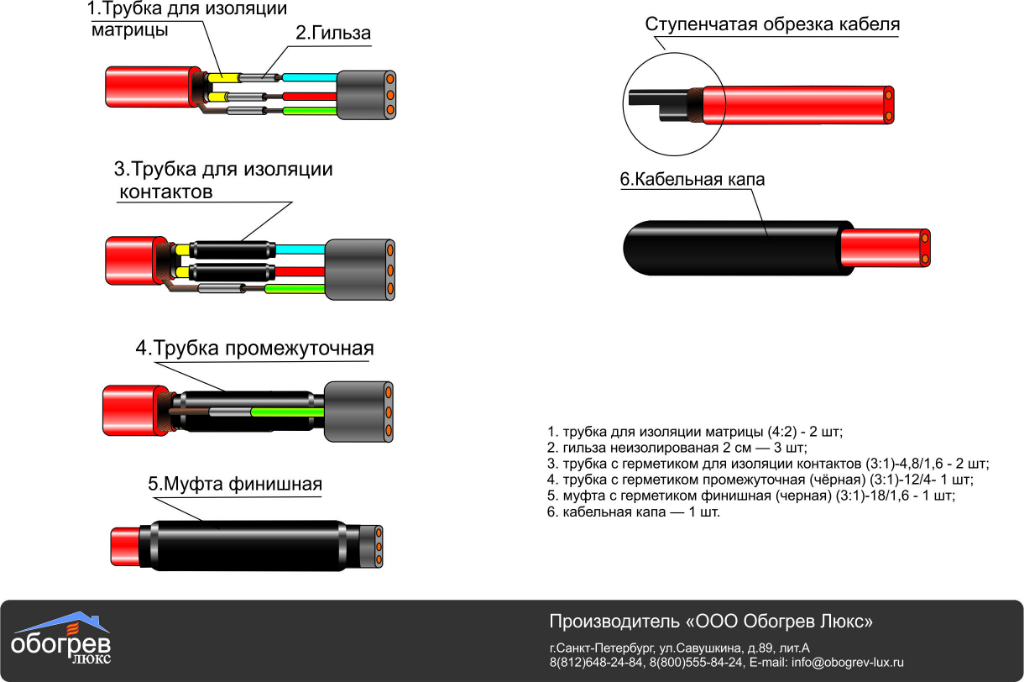

Подключение осуществляют в таком порядке:

1. конец кабеля освобождают от изоляции на длину в 3 см;
2. подрезав кусачками экранирующую оплетку, сворачивают ее в жгут;
3. если кабель саморегулирующийся, вырезают полупроводниковую матрицу, чтобы освободить концы токопроводящих жил;
4. зачищают концы жил провода, используемого для подключения к сети;
5. путем опрессовки гильзами соединяют заземляющую жилу провода с экранирующей оплеткой греющего кабеля, а фазу и ноль — с началом и концом резистивной жилы (нерегулируемый) или с токопроводящими жилами (саморегулирующийся).

Остается подключить нагреватель к распредщитку.

Схема

Для питания кабельной системы обогрева от щита прокладывают отдельный провод, защищаемый собственными автоматическим выключателем и УЗО. Он подсоединяется к терморегулирующему блоку системы. С другой стороны, к нему подключается греющий кабель. Термостат оборудуется термодатчиком.

Схема подключения греющего кабеля

Все контакты терморегулирующего блока обычно имеют обозначения. В противном случае их назначение уточняют в инструкции.

Видео по теме

Как подключить греющий кабель к сети своими руками:

Правильно смонтированный греющий кабель избавит от множества хлопот и сделает жизнь безопаснее. Лучше не поскупиться и приобрести саморегулирующийся нагреватель: затраты окупятся за счет экономии на ремонте и снижения энергозатрат.

• Предыдущая записьВыбираем водяной полотенцесушитель: какой лучше согласно отзывам покупателей и мнению экспертов?

Adblock
detector

Как установить нагревательную ленту — Простые инструкции по установке

Как установить нагревательную ленту

Нагревательная лента проста в использовании, идеально подходит для широкого спектра применений при обогреве труб и недорога. В этой статье приведены простые советы по установке, которые помогут увеличить срок службы нагревательного кабеля, производительность его применения и, самое главное, вашу безопасность.

Преимущества нагревательной ленты :

• Гибкость: Легко устанавливается непосредственно на самые разнообразные поверхности и геометрии (например, трубы диаметром 1/4 дюйма или больше, стеклянная посуда, клапаны, реакторы, камеры и т. д.)
• Быстрый и равномерный нагрев благодаря высокой плотности мощности и возможности установки пользователем
• Диапазоны высоких температур
• Легко регулируется стандартными устройствами контроля температуры
• Доступны различные размеры, мощности, температурные диапазоны и стили для точного удовлетворения ваших требований к отоплению

Этап 1: Подготовка поверхности трубы

Подготовка поверхности к нагреву : Протрите поверхность, убедившись, что на поверхности нет посторонних материалов, таких как жидкость. Посторонние материалы препятствуют передаче тепла, а жидкость может повредить некоторые модели нагревательных лент (например, высокотемпературные нагревательные ленты).

Осмотрите нагревательную ленту:  Мы рекомендуем заменить нагревательную ленту, если она порвана или повреждена. Поврежденная нагревательная лента представляет угрозу безопасности и не будет работать должным образом.

Выбор подходящей нагревательной ленты
Выбор вашей ленты зависит от:

• длины, диаметра и конфигурации нагреваемой поверхности
• Требуемая температура
• Требуемая мощность
• Условия окружающей среды (т. е. вероятность контакта нагревательной ленты с влагой или химическими веществами)

Этап 2: Установка нагревательной ленты (обмотка)

---

Благодаря своей гибкости нагревательную ленту можно установить практически на любую поверхность. Намотайте нагревательную ленту по спирали на нагреваемую поверхность так, чтобы вся длина одной стороны нагревательной ленты полностью соприкасалась с поверхностью (рис. B). Расстояние между витками спирали зависит от требований к однородности и количества имеющейся нагревательной ленты. Минимальное расстояние 1/8” требуется между витками спирали, чтобы избежать повреждения нагревательной ленты.

Прикрепите нагревательную ленту к поверхности с помощью встроенных стяжек [некоторые модели] (рис. C), высокотемпературной клейкой ленты (рис. D) или механических зажимных устройств, которые не повредят нагревательную ленту.



Не накладывайте нагревательную ленту на себя (рис. G). Это может привести к повреждению нагревательной ленты из-за перегрева.

Шаг 3. Подключение нагревательной ленты к устройству контроля температуры

---

Ваша нагревательная лента должна быть подключена к внешнему устройству контроля температуры (рис. H). Убедитесь, что ваш регулятор температуры защищен автоматическим выключателем или предохранителем соответствующего размера. Использование прерывателя цепи замыкания на землю настоятельно рекомендуется и может потребоваться для вашей установки.

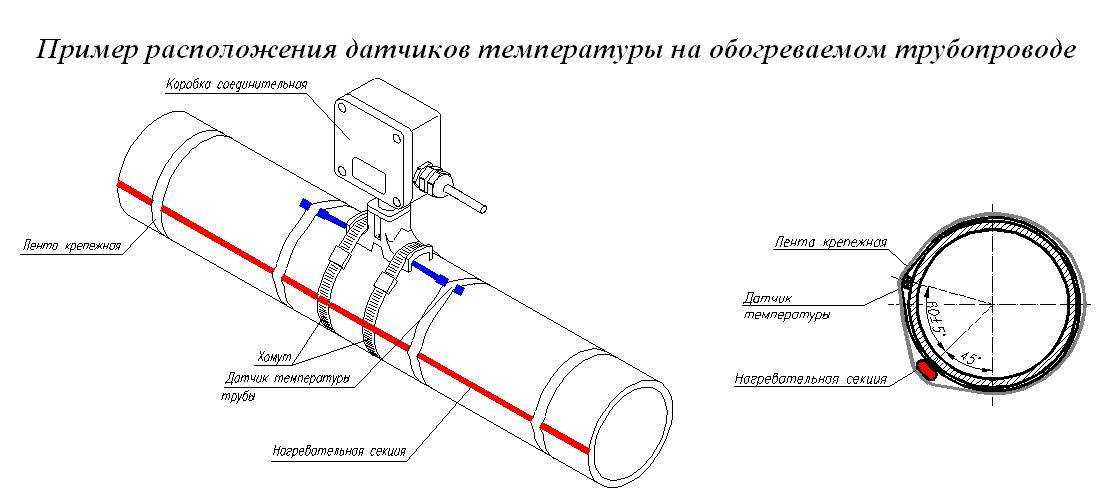

Для надлежащего контроля температуры закрепите термопару, RTD или другое чувствительное устройство с помощью одной полоски липкой ленты так, чтобы они находились в непосредственной близости от нагревателя, чтобы предотвратить перегрев.

Загрузить руководство в формате PDF: Загрузить в формате PDF — Инструкции по установке нагревательного кабеля

DOs

• Убедитесь, что вы выбрали правильный нагревательный кабель для своего применения. BriskHeat предлагает широкий диапазон размеров, напряжений и температурных диапазонов.
• Визуально проверьте нагревательную ленту перед использованием.
• Убедитесь, что нагревательная лента полностью соприкасается с нагреваемой поверхностью.
• Всегда следуйте инструкциям производителя при установке или удалении нагревательной ленты.

НЕТ

• Не накладывать нагревательную ленту на себя
• Не используйте нагревательную ленту без управляющего устройства
• Не прокладывайте нагревательную ленту поверх изоляции рядом с легковоспламеняющимися материалами, погруженными в жидкости или порезанными каким-либо образом.

Загрузить инструкцию по применению в формате PDF:

Нагреватели труб | Установка обогревателей труб RV

Прямые отрезки труб, размещение и подготовка поверхности.



Размещение дренажных труб: Найдите место размещения нагревателя труб UltraHeat или комбинации нагревателей труб, которые будут охватывать большую часть открытой дренажной трубы, и старайтесь оставлять между ними зазоры не более 2–3 дюймов (5,08–7,62 см). обогреватели или на концах защищаемого участка дренажной трубы.



Размещение труб подачи пресной воды: Для защиты трубы подачи пресной воды диаметром ½ дюйма (1,27 см) используйте один нагреватель труб PH-513 на каждые 12 дюймов трубы. Найдите место размещения первого нагревателя труб PH-513 напротив резервуара для пресной воды и вдоль трубопровода. Повторите при необходимости с другим PH-513 вдоль трубопровода, оставляя не более ½ дюйма (1,27 см) открытой трубы, пока не будет защищена вся труба между сборным баком и полом в кабине.   Примечание: PH-513 Heat Панели можно устанавливать только на жесткие трубы типа Pex.

​

Если у вас есть виниловые или армированные виниловые трубки, вы будете использовать наш кабель UltraHeat Smart. «Умный кабель» — это саморегулирующийся/саморегулирующийся нагревательный кабель, который часто называют тепловым кабелем или нагревательной лентой, однако этот кабель автоматически регулирует тепловую мощность по мере необходимости в зависимости от температуры поверхности. Идеально подходит для защиты от замерзания и обслуживания низкотемпературных процессов, таких как трубопровод подачи пресной воды вашего дома на колесах, нуждающийся в тепловой защите, поскольку меньший объем жидкости в этих линиях обычно первым замерзает и ограничивает поток в холодную погоду. Просто надежно закрепите кабель по всей длине трубки, убедившись, что вся длина трубки вместе со всеми фитингами и разъемами находится в непосредственном контакте с кабелем, чтобы предотвратить замерзание. Если вы решите сделать еще один шаг, оберните трубку фольгой (продается отдельно) и/или изолируйте трубку и кабель чем-то вроде изоляции для труб, что позволит работать при еще более низких температурах.



Отводы труб.



Изгибы могут быть 90°, 45°, 22,5°, короткими, длинными и т. д.  Для каждого из этих колен потребуются отдельные тепловые панели для 1,5  или 3 дюймов (3,8 см или 7,6 см). ) трубопровод.







Подготовка поверхности



• Предварительно очистите от пыли, грязи и других инородных тел поверхность, на которую будет устанавливаться тепловая панель (панели), с помощью воды и мыла. Промойте чистой водой и дайте поверхности трубы полностью высохнуть.

• Затем очистите тот же участок поверхности, используя только изопропиловый спирт (минимум 90% спирта) с помощью чистой ткани или тряпки. Дайте поверхности полностью высохнуть или высохнуть. Поверхность ДОЛЖНА быть чистой и сухой, прежде чем переходить к следующему шагу.



Предупреждение. Не используйте для очистки поверхностей труб какие-либо другие растворители, кроме изопропилового спирта.





Поместите нагреватель труб на поверхность трубы.





Для дренажных труб: поместите центр нагревателя трубы на дно трубы так, чтобы панель совпадала с длиной дренажной трубы. Надавите на центр вверх, чтобы центральный участок соприкасался с поверхностью трубы. Затем заверните каждую сторону и плотно прижмите всю опорную поверхность, чтобы панель встала на место. Будьте осторожны, чтобы не растянуть трубчатый нагреватель за пределы своего первоначального размера. Не наматывайте нагреватели труб UltraHeat® по спирали. Нагревательная панель должна находиться в нижней части дренажной трубы, чтобы тепло поднималось в дренажную трубу снизу.





Для одинарных труб подачи пресной воды: поместите центр нагревательной панели PH-513 на трубу подачи пресной воды так, чтобы длинные края трубчатого нагревателя совпадали с длиной трубы, затем сверните каждую сторону. вокруг трубки края нагревателя будут слегка перекрываться. Плотно прижмите трубчатый нагреватель, чтобы весь трубчатый нагреватель соприкасался с поверхностью трубы. Будьте осторожны, чтобы не растянуть трубчатый нагреватель за пределы своего первоначального размера.



Предупреждение: Не наматывайте нагреватель труб PH-513 спиралью на одну трубу подачи пресной воды.



Для двойных труб подачи свежей воды: следуйте этим инструкциям при установке трубчатых нагревателей RV на двойных трубах подачи пресной воды или любых двух трубах подачи пресной воды, которые идут параллельно друг другу и соприкасаются. Спирально оберните нагреватель труб PH-513 вокруг обеих труб подачи пресной воды, чтобы они были связаны вместе. Будьте осторожны, чтобы не растянуть трубчатый нагреватель за пределы своего первоначального размера.







Для двойных труб подачи пресной воды с использованием смарт-кабеля:   Кабель UltraHeat Smart Cable можно проложить параллельно двум линиям подачи, зажав кабель между трубами и соединив их все вместе.

​





Установка нагревателя локтя на поверхность локтя или трубы.





Для трубных отводов: начните с размещения центральной точки нагревателя колена на середине внешнего изгиба колена так, чтобы концы нагревателя колена были перпендикулярны колену. Оберните конец обогревателя локтя без проводов вокруг локтя до внутреннего изгиба локтя. Затем оберните конец нагревателя локтя проводами вокруг локтя так, чтобы он перекрывал другой конец. Плотно прижмите нагреватель локтя вниз, чтобы весь нагреватель локтя соприкасался с поверхностью локтя (это должно выглядеть как лейкопластырь на пальце).

Если ваш локоть относится к типу более длинных и ниспадающих, также допускается установка нагревательной панели для локтей вдоль изгиба спины. Будьте осторожны, чтобы не растянуть локтевой нагреватель за пределы своего первоначального размера.



Для коротких дренажных труб (от 3 до +11 дюймов/от 7,62 до +27,94 см):

A). Для более коротких участков трубы начните с размещения центральной точки коленчатого нагревателя на дне дренажной трубы таким образом, чтобы концы коленчатого нагревателя были перпендикулярны длине участка трубы. Оберните концы коленчатого нагревателя по направлению к верхней части сливной трубы, по одной стороне за раз, начиная с конца без проводов. Концы локтевого нагревателя будут слегка перекрываться.



Б). Если длина секции дренажной трубы достаточна для установки коленчатой ​​нагревательной панели, ее можно установить горизонтально вдоль нижней части трубы. Размещение центра тепловой панели вдоль дна и заворачивание сторон.





Внимание! При правильной установке тепловые панели UltraHeat будет очень трудно снять, не разрушив их.





Электромонтаж.





Рекомендуется, чтобы нагреватели постоянного тока UltraHeat получали питание от панели предохранителей постоянного тока 12-вольтового преобразователя мощности RV. Нагреватели не должны питаться напрямую от аккумулятора.



Мы рекомендуем, чтобы все цепи питания постоянного тока для нагревателей UltraHeat предназначались только для питания нагревателей резервуаров, труб и колен.



Трубчатые и коленчатые нагреватели могут быть объединены в одной цепи питания с резервуарными нагревателями постоянного тока в одной и той же дренажной системе (т. е. серого, черного или свежего цвета) при соблюдении следующих условий:



Все тепловые панели должны быть подключены только параллельно, все выводы «горячих проводов» (красного цвета) должны быть соединены вместе с положительным проводом, а все отрицательные провода (обозначены белым) должны быть соединены вместе с землей. провод.



Суммарный ток, потребляемый всеми баковыми, трубными и коленчатыми нагревателями, которые должны быть объединены в одну цепь постоянного тока, должен быть меньше максимального номинального значения любого или всех компонентов (калибра, переключателя или предохранителя) в цепи. .



Предостережение: не объединяйте нагревательные панели постоянного тока в силовых цепях с устройствами, в которых используются электродвигатели (водяные насосы, двигатели вентиляторов печи и т. д.)





номинальный предохранитель или автоматический выключатель.



Установите предохранитель на 20 ампер в открытое гнездо на панели предохранителей постоянного тока. Если у вас недостаточно открытых цепей в вашей текущей панели предохранителей для количества нагревателей UltraHeat, которые вы хотите установить, вы можете добавить внешнюю панель предохранителей постоянного тока или встроенный предохранитель, подключенный к выходной стороне силового преобразователя.





В каждой силовой цепи постоянного тока должен использоваться многожильный провод калибра не менее 12, чтобы соответствовать требованиям Национального электротехнического кодекса для цепей с номинальным током 20 ампер. Допустимо использовать многожильный провод большего сечения (10 AWG, 8 AWG и т. д.) для цепи с номинальным током 20 ампер.



Используйте гнездовой скользящий разъем (продается отдельно, входит в комплект переключателя UltraHeat) для подключения провода цепи от предохранителя к входной стороне переключателя питания (также входит в комплект переключателя UltraHeat)





Используйте гнездовой скользящий разъем (также входящий в комплект переключателя UltraHeat) для подключения провода цепи к выходной «нагрузочной» стороне переключателя питания постоянного тока.



Используйте обжимные соединители, входящие в комплект поставки нагревателя трубы или колена, для подсоединения проводов нагревателя. Подсоедините положительный провод цепи, идущий от переключателя питания постоянного тока, к красному положительному проводу на нагревательной панели.



Возможно, потребуются разъемы большего размера для правильного подключения нескольких проводов нагревателя к проводам цепи. Рекомендуется использовать разъемы с обжимными колпачками большего размера, которые не входят в комплект поставки.
