Автоматический капельный полив в теплице 3х6м своими руками

Здравствуй, дорогой читатель!

В данной статье хочу рассказать и показать насколько просто сделать автоматический капельный полив для теплицы из бочки своими руками.
Для примера я взял теплицу 3х6м с расположением грядок как на фото ниже

Итак, для того чтобы сделать грамотно автоматический капельный полив в теплице, рекомендую действовать в следующей последовательности:

  1.  Нарисовать план расположения грядок с размерами. (я рисую в программе SketchUp) Грядки нарисованы из бруса 50*150мм, в два ряда, высота грядки 300мм
  2.  Определиться, что будете выращивать в теплице. (для примера выращивать перец, на двух оставшихся помидоры).
  3. Рассчитать примерный расход воды в день на теплицу
  4. Подобрать бочку нужного объема, в данной статье рассматриваем ситуацию, когда необходимо чтобы поливалось среди недели. А в выходное мы снова в ручную наполняем. Автоматическое наполнение не предусмотрено. Однако можно решить с помощью поплавкового крана(от бочка унитаза), читал в интернете что это не самый лучший способ, иногда он очень плохо держит и емкость переполняется, поэтому писать про это в данной статье не буду. Хочу сделать наполнение с электоромагнитным клапаном.  Но это уже в следующей статье. Надо подобрать комлектующие необходимые.
  5. Рассчитать количество необходимой трубки слепой 16мм, и микротрубки 3х5мм для соединения системы воедино.
  6. Посчитать необходимое количество разных фитингов. Ниже на фото можно посмотреть где какие фитинги применяются. В конце статьи я напишу ведомость материалов и фитингов потребующихся для того чтобы организовать такой же полив в своей теплице или на своих грядках. По количеству уже сами определяйтесь.
  7. Подобрать кран-таймер с шаровым механизмом, так как система работает самотеком.
  8. Смонтировать систему.

Цель подбора комплектующих ставил следующую — сделать один раз и надолго, поэтому капельницы выбрал для теплицы регулируемые на колышке, чтобы при необходимости можно был перекрыть подачу воды на определенное растение.

Конечно можно было пустить и капельную ленту, или колышки капельницы обычные, но в данной статье идет вопрос о практичности, удобстве и более долгом сроке службы системы. Так же на каждую грядку поставил по крану.

На схеме полива видно, что на крайних грядках у меня по 12 капельниц, на средней 21 капельница, итого 45 регулируемых капельниц. Бочку подбираем из расчета расхода воды в день, теоритически должно расходоваться 45 л/ч на всю теплицу. при условии что я настрою расход капельниц на самый минимальный.

Ведомость материалов на организацию автоматического капельного полива в теплице 3х6м
№ п/п

Наименование

Артикул (ссылка на товар

на нашем сайте)

Требуемое кол-во

для нашей теплицы

 Фото Комментарий
1 Емкость для воды (min 200 л) — 1 шт

Можно купить на Авито или Юле

или в магазине
2 Врезка в бак (бочку) для полива 3/4 VR3/4 1 шт Есть на сайте
3 Муфта Г-обр. , 3/4″нар х 3/4″внут MF063434A 1 шт Есть на сайте
4 Кран 3/4″нар х 3/4″внут MF013434 1 шт Есть на сайте
5 Фильтр, 3/4″нар х 3/4внут, сетчатый 1725S120FM 1 шт Есть на сайте
6 Электронный таймер полива GA-322N 1 шт

Необходим таймер

с шаровым механизмом,

есть на сайте
7		 Муфта для трубки 16мм х 3/4″внут FC011634 1 шт

Есть на сайте
8 Коннектор угловой 16мм (EC0116) EC0116 11 шт Есть на сайте
9 Тройник 16мм х 16мм х 16мм (TC0116) TC0116 2 шт Есть на сайте
10 Заглушка трубки 16мм (EL0216) EL0216 3 шт Есть на сайте
11 Кран для трубки 16мм (MV0116) MV0116 3 шт Есть на сайте
12 Скоба для крепления трубки 16мм (HY4613) HY4613 38 шт Есть на сайте
13 Трубка ПНД D=16мм L=25 м, для всех видов капельных систем 2455

1 бухта

(25 м)

Есть на сайте,

бухты от 25м до 400м
14 ПВХ мягкая трубка 4х7мм, 4,0bar (на отрез) 800 21 м Можно купить на отрез от 1 п. м.
15

Капельница регулируемая, 1/4″, 0-70 л/ч — 1 bar на стойке 15см (AOD0170H)

 AOD0170H 45 шт

Есть на сайте. Разборная,

стартовый адаптер в комплекте
16 Дырокол для капельниц PD0104 1 шт Есть на сайте

Надеюсь кому-то поможет эта статья.

Все комплектующие для полива Вы можете купить на нашем сайте(кроме емкости для воды). Если Вам нужен именно такой вариант системы для вашей теплицы, то я сделаю скидку в 7% на данный набор. Просто позвоните или напишите нам, и скажите что вам нужен набор как из статьи.
Если есть вопросы, звоните, пишите, ответим всем, никого не оставим без внимания!
Спасибо за внимание и хорошего урожая!





Автоматический капельный полив в теплице своими руками

Что нужно для тепличных растений? Солнце, тепло и влага. Но постоянно поливать собственными руками все саженцы в теплице, да еще и четко соблюдать норму полива и время – занятие довольно хлопотное. А потому на сегодняшний день многие владельцы парников и теплиц организовывают свою автоматическую систему доставки растениям необходимой живительной влаги – приобретая в магазине готовые конструкции или проявляя изобретательность, пуская в ход все подручные средства. И системы капельного полива, сделанные своими руками, бывают ничуть не хуже дорогих и готовых, а ведь при этом они не требуют ни электричества, ни даже водопровода.

Самые распространенные на сегодня виды автоматического полива – это дождевание, капельный и внутрипочвенный полив.

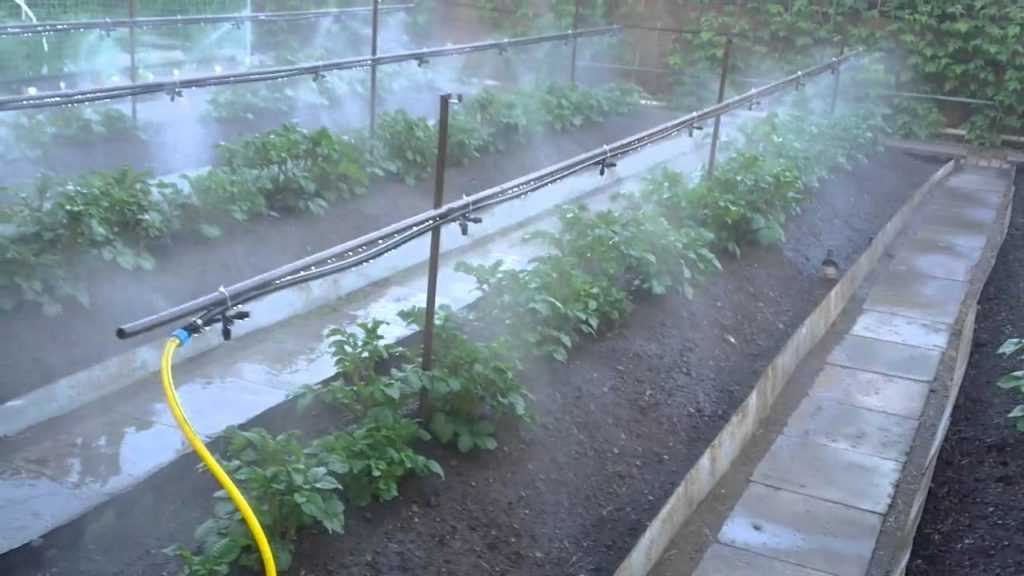

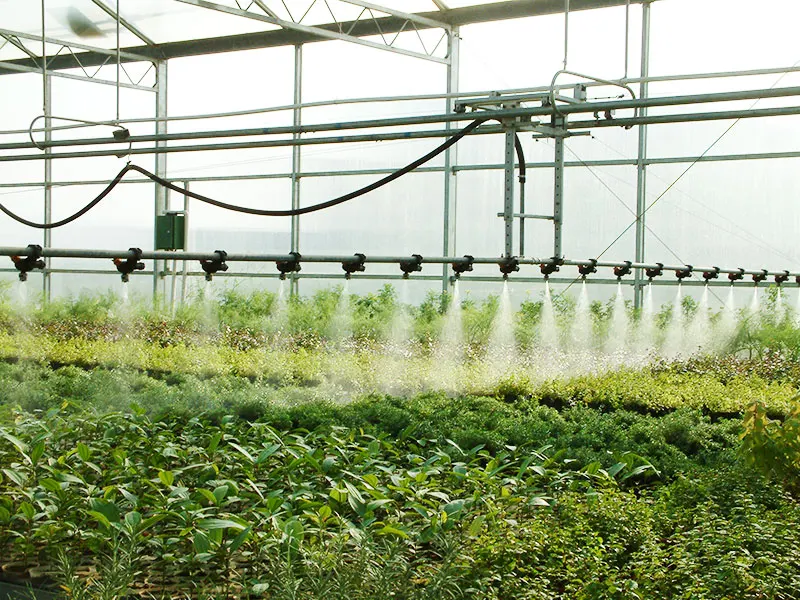

Дождевание предназначено для полива растений и рассады в теплице сверху.

Для этого применяются специальные системы микроорошения, с особыми распылительными насадками.

Единственная проблема – это оседание на листьях растения капель влаги, и для этого их отдельным образом встряхивают. Принцип самой системы таков: к распылителю подключается шланг, включается вода и при достаточном напоре дождеватель (распылитель) начинает разбрызгивать воду.

Можно приобрести и дорогие, вращающиеся дождеватели, которые обладают более сложной конструкцией, зато обеспечивают более-менее равномерный полив по всей теплице.

Внутрипочвенный полив незаменим для орошения крупных капризных тепличных многолетников. Для этого необходимо приобрести специальные пористые шланги и трубы.

Автоматический капельный полив сегодня для выращивания овощей в теплице на сегодняшний день по праву считается наиболее грамотным и выгодным. Благодаря ему вода попадет исключительно в зону расположения корней, а потому используется растениями на все 100%. А располагаться шланги капельного полива могут как в земле, так и на ее поверхности – в любом случае растения обеспечены оптимальным количеством ваги.

Кроме того, такие растения прекрасно защищены от ранних заморозков – все благодаря повышенной влажности почвы.

Также капельный полив идеально подходит для тех теплиц, в которых нет доступа к большому объему воды. Ведь шланги – это малообъемная система полива в теплице, и разработана она для применения в теплицах, где воды мало и давление в системе низкое. Поэтому в ход можно пустить самую обыкновенную бочку, которая поднята над землей на высоте 1,5-2 м.

Итог: выход товарной продукции (помидоры и все остальное), который увеличен на 90%, отличный коэффициент использования удобрений и значительное снижение восприимчивости растений к болезням. А самое главное – сорняки при таком поливе не могут бурно развиваться, да и земля остается рыхлой и «дышащей».

Содержание

  • 1 Как сделать автоматический полив без затрат?

  • 2 Что из себя представляют готовые системы полива?

  • 3 Как найти в магазине действительно качественную систему?

  • 4 Как сделать полив с помощью специального набора?

    • 4. 1 I этап. Подготовительные работы

    • 4.2 II этап. Установка емкости с жидкостью

    • 4.3 III этап. Прокладка трубы и шланга

    • 4.4 IV этап. Расчет капельной ленты

    • 4.5 V этап. Установка стартера

    • 4.6 VI этап. Автоматизация системы

    • 4.7 VII этап. Запуск системы

Как сделать автоматический полив без затрат?

Продырявить старый резиновый шланг для того, чтобы обеспечить грамотный капельный полив в парнике или теплице – недостаточно. Ведь необходимо в первую очередь создать внутри системы полива определенное давление, чтобы на протяжении всего шланга (особенно на неровной поверхности) полив происходил равномерный. Поэтому вы можете соорудить полив при помощи обычных ПВХ труб, как в этом проекте:

Или же следовать такой инструкции:

  • Шаг 1. Над грядкой, которую нужно поливать, необходимо соорудить горизонтальную опору, на высоте 1,2 метра над землей.
  • Шаг 2. На подготовленной опоре теперь следует закрепить несколько 1,5 литровых пластиковых бутылок, в каждой из которых в нижней части будет просверлено отверстие.
  • Шаг 3. В эти отверстия нужно вставить внатяг пластмассовую иглу с обычной медицинской капельницей.
  • Шаг 4. Теперь можно налить в бутылки воду, но расход нужно отрегулировать так, чтобы все капли вытекали из другого конца медицинской капельницы равномерно.

Что из себя представляют готовые системы полива?

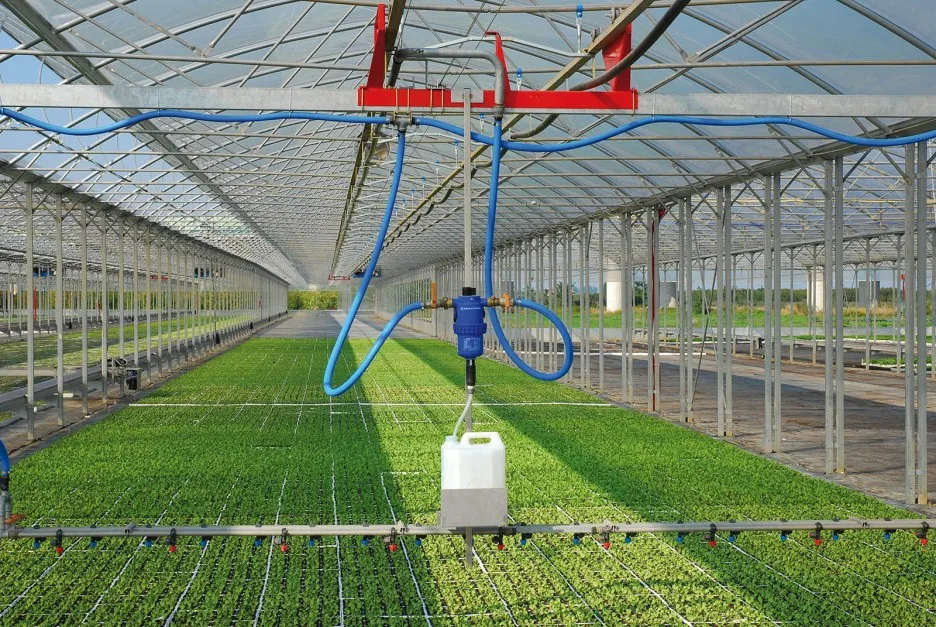

Можно приобрести в любом специализированном магазине сразу готовую систему автоматического полива. Кроме специальных устройств для непосредственного полива, в этой системе еще есть программируемый таймер, который можно легко поставить на нужное определенное время полива и задать точное количество воды.

Сама система – автономна: свой насос и автоматика. В итоге благодаря такому автоматическому поливу о заболачивании почвы можно забыть, и легко использовать подогретую воду для всей теплицы.

Чтобы подсоединить такую систему в своей теплице, обязательно будет нужен нормальный водопровод и электрическая сеть.

Как найти в магазине действительно качественную систему?

В России и близлежащих странах предложений на рынке – множество. Но большинство из них не вызывают доверие у обычных дачников, да и на практике нередко оказывается, что отечественные модели хороши только для витрин. И после их покупки многое вам придется дорабатывать, подрезать, оптимизировать, пока однажды вы не придете к выводу, что все это проще было сделать изначально своими руками.

Знаменитая в Беларуси «Аквадуся» неспроста пользуется такой популярностью в российских теплицах – это действительно готовое коробочное решение, которое уже не нужно модернизировать и докупать какие-то еще детали. Но сама система явно морально устарела лет на 10 – еще в советских журналах «Сделай Сам» можно было найти подобные чертежи. Так чем же плохо то, что используется уже несколько десяток лет? Ответ: самой системой. Вот какие основные жалобы можно часто услышать от обладателей тепличной «Аквадуси»:

  • Насос не предназначен для полива – он только запускает систему.
  • Шланги явно выполнены из вторичного сырья, со слабыми стенками и в итоге оказываются недолговечными.
  • Блок запрограммировать на нужный режим достаточно хлопотно.
  • Давление во всей системе совершенно разное: полив вначале намного сильнее, чем в конце шланга.

А вот дорогие зарубежные системы капельного полива для теплиц наших обывателей пока только радуют. Особенно в Соединенных Штатах много готовых решений, которым совершенно не нужны ни перепрограммирование, ни доработка.

И самой качественной системой пока считается GreenLine 64T. Ее достаточно даже для просторной теплицы (64 куста). Программ у блока много, вы даже можете настроить так, чтобы в поливе соблюдался 10-минутный перерыв – это позволит не заливать почву.

Шланги крепкие, с хорошим метражом. Но и стоит система, естественно, немало. Что касается самих автоматических таймеров для полива, то лучшие отзывы пока у отечественного «ОГО-Родника», который измеряет не минуты, а влажность почвы, что намного рациональнее.

Как сделать полив с помощью специального набора?

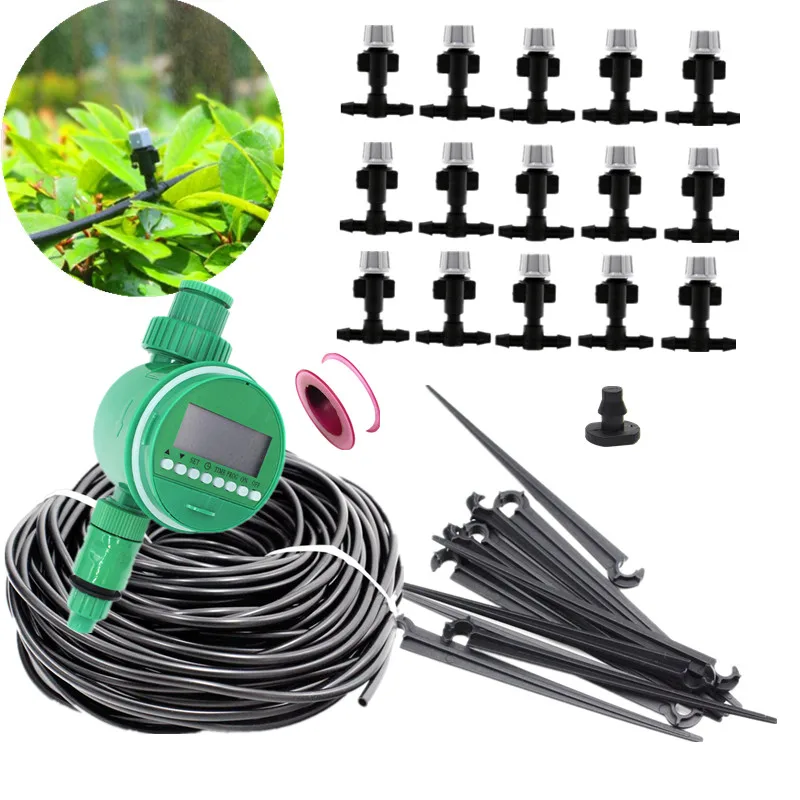

Вместо приобретения дорогой автоматической системы полива все можно сделать своими руками. Единственно, что придется купить – это какой-нибудь недорогой набор для полива по типу «Садовод-150» плюс фильтры. Итак, устанавливается такая автоматическая система полива таким образом:

I этап. Подготовительные работы

Для начала необходимо начертить план участка и указать на нем нуждающиеся в капельном поливе отдельные растения и целые грядки. Важно тщательно продумать будущее размещение всех трубопроводов, запорной арматуры и капельных шлангов. Также, если участок с теплицей находится на местности с достаточно выраженным уклоном, магистральные трубы нужно размещать горизонтально, а капельные шланги – под уклон.

На плане нужно отметить все места соединения труб – все это необходимо для правильного подсчета разветвителей, соединителей, заглушек и кранов (а в качестве соединителей пойдут тройники, либо старт-коннекторы, установленные прямо в трубу).

Что касается магистральных труб, закупать их лучше именно пластиковые – они легкие, недорогие не ржавеют, а также отлично справляются с перенесением жидкого удобрения к растениям.

II этап. Установка емкости с жидкостью

Теперь нужно взять любую большую бочку для воды и установить ее на высоте 1-1,5 метров над тем местом, где и будет находиться капельный полив. Далее эту бочку нужно либо подключить к общей системе водоснабжения, либо заправлять потом специальным шлангом, либо вообще подвести водосточную трубу от дома и периодически наполнять эту бочку дождевой водой – дешево и сердито.

За день вода в бочке нагреется, и на ночь можно будет спокойно включать теплый, приятный для растений полив. Но обязательно нужно укрывать емкость с водой от прямых солнечных лучей – чтобы она не зацвела и не нагревалась слишком быстро.

III этап. Прокладка трубы и шланга

От подвешенной бочки нужно проложить магистральную трубу, толщина которой не менее 25 мм – полиэтиленовая труба ПЭ в этом плане идеальна, ведь в ней наиболее удобно сверлить отверстия под стартеры для полива.

Все трубы и шланги можно укладывать либо на сам грунт, либо закапывать в землю, либо подвешивать на опорах. К слову, прокладка шлангов на грунте – самый простой и дешевый способ. Но и для такой трубы, и для подвесных шлангов изделия важно приобретать только непрозрачного цвета, с толстыми стенками.

IV этап. Расчет капельной ленты

Теперь необходимо определиться, сколько будет рядков в теплице, если она только выстроена – и под эти рядки и укладывать капельную ленту. Так, если рядов будет 10, например, и они по 15 метров, то всего капельной ленты нужно чуть больше, чем 150 м (немного нужно оставить для запаса).

Но для того, чтобы капельная лента прослужила действительно долго, для нее важно установить фильтры тонкой очистки. Ведь в любой капельной ленте есть эмиттеры с лабиринтами, которые выравнивают давление жидкости по всей длине ленты – как раз они легко и забиваются мелкими частицами в воде.

V этап. Установка стартера

На этом этапе нужно заняться стартером для капельной ленты либо миникраном-стартером. Для него сверится отверстие в магистральной трубе, диаметр которого – 14 мм.

Как только отверстия будут высверлены, нужно вставить резинки-уплотнители, а потом и стартеры. И в конце рядка капельную ленту необходимо заглушить: обрезать ее край на 5 см, а кончик ленты нужно скрутить, и отрезанный край надеть на скрученный кончик.

VI этап. Автоматизация системы

Теперь необходимо установить электрические контроллеры, которые питаются от автономных батареек. Но устанавливать все закупленное оборудование можно только после того, как сформированы все грядки.

VII этап. Запуск системы

Перед самым первым поливом необходимо хорошо промыть всю систему, сняв для этого концевые заглушки и опустив их в воду, пока отовсюду не станет течь только чистая вода. А уже после того, как автоматическая система будет запущена, весь уход за ней будет заключаться только в периодической чистке фильтров – и все.

Единственный нюанс такой системы – все растения в теплице будут получать абсолютно одинаковое количество воды. Но эту проблему можно легко решить, изначально рассадив их правильными группами.

Будет ли полив по типу дождя, подпочвенным или же организованным при помощи обычного шланга – здесь уже нужно ориентироваться на тип тепличных растений, габариты самой теплицы и возможность в нее постоянно наведываться. К слову, благодаря системе капельного полива вы сможете выращивать рассаду прямо в полиэтиленовых пакетах, и прямо посреди зимы, как в этом проекте:
