Применения стеклопластиковой арматуры в плитных фундаментах

Применения стеклопластиковой арматуры в плитных фундаментах для малоэтажной застройки

План дома

Армирование фундаментной плиты. Арматура АКС. Плита 300 мм.

Армирование плиты фундамента. Арматура АКС. Плита 200 мм.

Исходные данные

  • Принимаем расчетное сопротивление грунта R0 = 1.5кг/ смІ
  • Размеры здания в плане 10х10 м с шагом поперечных стен не более 5 метров
  • Здание 2-х этажное. Перекрытие – монолитный железобетон t=180. Кровля – деревянные

стропила. Наружные стены – кирпичная кладка 250 мм и штукатурка по утеплителю

  • Высота этажа 3м.
  • Фундамент – плитного типа, мелкого заложения

Задачи:

  • Расчет фундаментной плиты с использованием стеклопластиковой арматуры АКС
  • Сравнительные выводы расхода и цены для фундаментной плиты с использованием стеклопластиковой арматуры АКС

№ п. п.КонструкцияФормула подсчетаНагрузки кг/м²
Нормативкоэффициент перегрузкиРасчёт нагрузки
1-й этаж
1Фундаментная плитаq = 0.3м*2.7m I м³ = 0.81 т/м²*8101.1900
2Цементно-песчаная стяжка(ЗО)q = 0.03м*1.8m I м³ = 0.054 т/м²*541.160
3Керамическая плитка271130
4Полезная нагрузкаСНиП 2.01.07-85*1501.3200
Итого1190

2-й этаж
1Плита перекрытияq = 0.3м*2.7m I м³ = 0.81 т/м²* *48b1,1535
2Цементно-песчаная стяжка(30)q = 0. 03м*1.8m I м³ = 0.054 т/м²*541.160
3Керамическая плитка271.130
4Вес перегородокСНиП 2.01.07-85*501.365
5Полезная нагрузкаСНиП 2.01.07-85*1501.3200

Итого

890

кровля

1Снеговая нагрузкаСНиП 2.01.07-85*180
2Конструкция кровли2001,1220

Итого

400
  • кирпичная кладка 250 мм при высоте кладки 7 м

(ƴ кл =1.3тн / мі)

q = 0.25м * 1.3т / мі * 7м * 1. 1 = 2.5т / м

  • утеплитель 200 мм при высоте +тены 7 м

(ƴ ут =0.2тн / мі)

q = 0.2м * 0.2т / мі * 7м * 1.1 = 0.31т / м

  • штукатурка 50 мм при высоте стены 7 м

(ƴ шт =1.4тн / мі)

q = 0.05м * 1.4т / мі * 7м * 1.1 = 0.54т / м

Вес от наружных стен составляет: q = 2.5т / м + 0.31т / м + 0.54т / м = 3.35тн / м

Вес здания при общей площади S = 10м * 10м = 100мІ , при общей длине внутренних несущих

стен

l = 10м + 10м = 20м и при общей длине наружных стен lнар = (10м + 10м) *2 = 40м

составляет:

P =100мІ *(0.89тн / мІ + 0. 4тн / мІ ) + 20м * 2.5тн / м + 40м * 3.35тн / м = 313тн

Расчетная нагрузка на основание здания

p0= 313тн /100мІ = 3.13тн / мІ = 0.313кг / смІ

  • При внесении изменений в предложенные конструкции здания и габариты, сбор нагрузок

необходимо выполнить заново вместе с расчетом фундаментной плиты.

  • При изменении пролетов между несущими стенами расчет плиты также выполняется

заново.

  • При выборе в качестве несущих конструкций – колонн вместо стен, фундаментную плиту

необходимо дополнительно проверить на продавливание в местах их опирания.

Расчет фундаментной плиты с использованием арматуры из стеклопластика при толщине плиты 300 мм

  • Толщину фундаментной плиты назначаем аналогичную – 300 мм.
  • Расчетное сопротивление растяжению арматуры из стеклопластика R АКП-СП b =12 000кг/смІ
  • Нагрузки принимаем те же – 3. 13 тн/мІ
  • Максимальный пролетный момент между стенами Mпр max = 5,5 тн* м
  • Максимальный опорный момент над средней стеной Mоп max = — 9,8 тн* м

Подбор сечения арматуры в нижней зоне под стенами (перпендикулярно стенам)

Определяем коэффициент A0 при b =1(м):

Принимаем основную в нижней зоне армирования из Ш8 AКП-СП с шагом 200 (As=2.51смІ)

Дополнительно вводим арматуру Ø8 АКП-СП с шагом 200 перпендикулярно несущим стенам

5.02смІ >3.44 смІ, следовательно, условие выполнено.

Подбор сечения арматуры в верхней зоне в пролетах (между стенами)

Определяем коэффициент A0 при b =1(м):

Площадь сечения арматуры класса АКП-СП:

Принимаем в верхней зоне армирования сетку из Ø8 АКС с шагом 200 (As=2.51смІ)

6. Расчет фундаментной плиты с использованием арматуры из стеклопластика при толщине плиты 200 мм

  • При армировании фундаментной плиты арматурой из стеклопластика можно уменьшить

величину защитного слоя, т. к. арматура не подвержена коррозии и имеет лучшие

характеристики по расчетному сопротивлению на растяжение.

  • Толщину фундаментной плиты назначаем – 200 мм.
  • Величина защитного слоя 30 мм.
  • Рабочая зона сечения — R АКП-СП b =12 000кг/смІ
  • Расчетное сопротивление растяжению арматуры из стеклопластика R АКП-СП b = 12 000кг/смІ
  • Нагрузки принимаем те же – 3.13 тн/мІ
  • Максимальный пролетный момент между стенами Mпр max = 5,5 тн* м
  • Максимальный опорный момент над средней стеной Mоп max = — 9,8 тн* м

Подбор сечения арматуры в нижней зоне под стенами (перпендикулярно стенам)

Определяем коэффициент A0 при b =1(м):

Площадь сечения арматуры класса АКП-СП:

Принимаем основную в нижней зоне армирования из Ш10 AКП-СП с шагом 200 (As=3.93смІ)

Дополнительно вводим арматуру Ø10 АКП-СП с шагом 200 перпендикулярно несущим стенам

7. 86смІ >5.7 смІ, следовательно, условие выполнено.

Подбор сечения арматуры в верхней зоне в пролетах (между стенами)

Определяем коэффициент A0 при b =1(м):

Площадь сечения арматуры класса АКП-СП:

Принимаем в верхней зоне армирования сетку из Ø10 AКС с шагом 200 (As=3.93смІ)

Результат

  • Для выбранного 2-х этажного здания, в фундаментной плите толщиной 300 мм принята
  • При той же толщине плиты стеклопластиковая арматура должна быть не менее Ш8 АКС.
  • Затраты на стеклопластиковую арматуру при одинаковой толщине фундаментной плиты в 2 раза меньше, чем на стальную. В связи с тем, что антикоррозийная стойкость стеклопластиковой арматуры несравнимо выше стальной, может быть уменьшен защитный слой бетона и, соответственно, толщина плиты. При толщине плиты 200 мм применяется стеклопластиковая арматура — Ш10 АКС с шагом 200 в обоих направлениях в нижней и верхней зонах армирования с местным усилением под стенами.
  • При внесении изменений в предложенные конструкции здания и габариты, сбор нагрузок

необходимо выполнить заново вместе с расчетом фундаментной плиты.

  • При изменении пролетов между несущими стенами расчет плиты также выполняется заново.
  • При выборе в качестве несущих конструкций – колонн (вместо стен), фундаментную плиту необходимо дополнительно проверить на продавливание в местах их опирания.
  • Расчет фундаментной плиты произведен только на прочность.
  • Расчет произведен исходя из цен на стеклопластиковую арматуру, действительных на дату
  • Обращаем внимание, что при расчете надземных конструкций необходимо обязательно производить расчет по деформациям, т.к. модуль упругости арматуры АКС в 10 раз ниже модуля упругости стальной арматуры.

План дома с размерами 10х10 М1:100

Армирование фундаментной плиты стеклопластиковой арматурой

Нижняя часть

Армирование фундаментной плиты стеклопластиковой арматурой

Верхняя часть

Ведомость расхода стеклопластика на фундаментную плиту t=300, кг

Марка элементаАрматурные изделияОбщий расход, кг.
АКП-СПВсего
Ø 8Ø 120Итого
Фундамент мая плита1840184184184

Бетон В 25 F 100 W 4

V = 30м³

Ведомость расхода стеклопластика на фундаментную плиту t=200, кг

Марка элементаАрматурные изделияОбщий расход, кг.
АКП-СП

Всего

Ø 8Ø 10итого
Фундаментная плита10274284284284
бетон В 25 F 100 W 4V = 20м³

Стеклопластиковая арматура для ленточного фундамента

СтеклоПласт » Полезные материалы » Возможности использования стеклопластиковой арматуры в фундаментах ленточного типа

Благодаря возможности экономии строительных материалов, а также меньшему объему земляных работ, при возведении малоэтажных дачных строений и загородных домов чаще обустраивают ленточные фундаменты. Традиционно для увеличения прочности в фундамент укладывается силовой металлический каркас, который повышает способность бетона сопротивляться растягивающим нагрузкам. Однако сегодня наряду с металлическими армирующими стержнями приобретает популярность инновационная стеклопластиковая арматура. Прутки из стекловолокон по многим характеристикам не уступают металлическим, а по ряду других значительно превосходят свои металлические аналоги.

Перевозка 150 метров арматуры стеклопластиковой композитной в легковушке — НЕ ПРОБЛЕМА! Можно БОЛЬШЕ!

Среди основных преимуществ композитных материалов, из которых производится арматура из стеклопластика, специалисты отмечают более высокую прочность на разрыв, абсолютную устойчивость к коррозии и воздействию агрессивных химических веществ, значительно меньший вес и возможность монтажа без использования сварки.

Неметаллические армирующие стержни сегодня успешно показали себя в качестве силового каркаса в фундаментах разных типов, в том числе и ленточном. Правильные расчеты диаметра прутков при возведении строений и конструкций обеспечивают необходимый результат, и при этом уменьшается возможность появления трещин и деформирования.

Специалисты рекомендуют для армирования ленточного фундамента использовать ребристую стеклопластиковую арматуру с диаметром 6-7 мм при возведении строений в 1 этаж, 8 мм под дома с мансардой и с диаметром 10 мм в фундаменты двухэтажных домов.

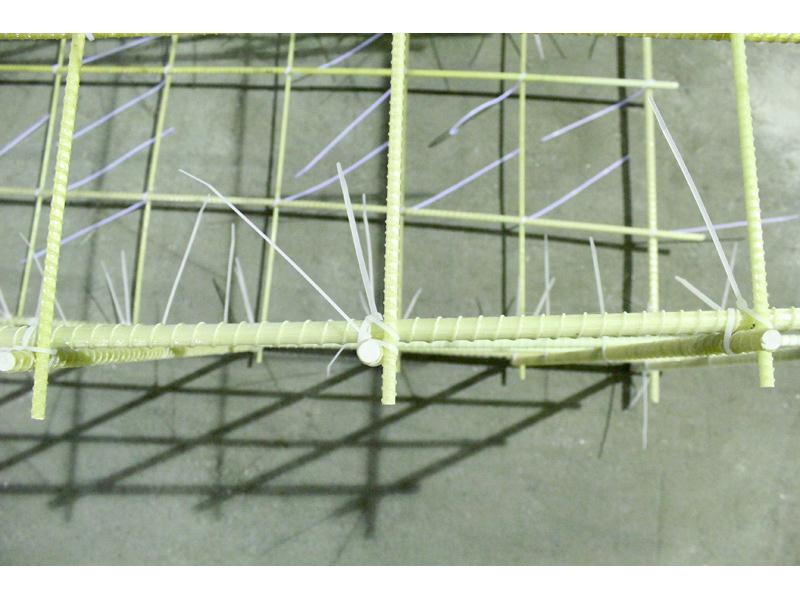

Технология армирования композитными стержнями практически ничем не отличается от стандартной и предполагает укладку верхнего и нижнего продольных ярусов каркаса, которые соединяются поперечными перемычками и вертикальными отрезками прутков. В отличие от металлических стержней, которые необходимо сваривать между собой, композитные стержни связываются между собой пластиковыми хомутами (стяжками) или вязальной проволокой. Связывают места пересечения арматуры и угловые соединения.

Большим плюсом для частного малоэтажного строительства является легкий вес стеклопластиковой арматуры, что позволяет избежать больших транспортных расходов и привезти нужное количество прутков, например, просто в багажнике. Особую востребованность приобретает

стеклопластиковая арматура для ленточного фундамента строений и конструкций, расположенных в местах с повышенной влажностью, поскольку неметаллические стержни в бетоне не подвержены коррозийным процессам.

Композитная стеклопластиковая арматура — контроль диаметра D-10 ГОСТ. ТОЧНО В ДЕСЯТКУ! СтеклоПласт.

  • ‹ Предыдущая статья
  • Следующая статья ›

Вы можете оформить заказ или обсудить условия сотрудничества по телефону

8 (800) 222-72-54

Арматура из стекловолокна — Ernest Maier

«*» указывает на обязательные поля

Майк Саймон | 28. 03.2022

При изгибе бетонной плиты одна грань сжимается, а другая растягивается (под напряжением). Бетон очень прочен при сжатии, но не так прочен при растяжении. Для преодоления этой слабости в бетон добавляется арматурный стержень (арматура). Арматура используется в бетоне для повышения прочности на растяжение, что делает строительные материалы более прочными. Сталь обладает высокой прочностью на растяжение и доступна по цене, что делает ее предпочтительным материалом для арматуры. Со сталью также легко работать, хотя она тяжелая и ее трудно резать.

Проблема со сталью в качестве материала арматуры заключается в том, что она ржавеет. При коррозии сталь расширяется, что приводит к растрескиванию бетона. Для борьбы с этим арматуру обычно устанавливают глубже в бетон (что ограничивает ее эффективность), а бетонную смесь корректируют, чтобы препятствовать коррозии и противостоять растрескиванию.

Растрескивание бетона из-за ржавчины арматурных стержней.

Для решения этой серьезной проблемы было предложено несколько альтернатив стальной арматуре. Такие вещи, как углеродное волокно, стекловолокно и базальт, являются коммерческими альтернативами. Однако до недавнего времени они были ограничены, потому что их преимущества не перевешивали их затраты — до недавнего времени. В связи с быстрым ростом цен на сталь и снижением себестоимости производства стекловолокна арматура из стекловолокна теперь доступна по цене ниже цены стали.

  • Коррозионностойкое армирование: Отсутствие ржавчины, отсутствие отслаивания, устраняет необходимость в дорогостоящем ремонте и обслуживании.
