Что лучше буронабивные или винтовые сваи: Буронабивные сваи или винтовые — что лучше?

Буронабивные сваи или винтовые — что лучше?

Сегодня для строительства различных по назначению зданий часто используют свайные фундаменты. Их главное достоинство заключается в возможности создания надежного основания практически на любом грунте, на сыпучих почвах, на участках рядом с водоемами и со сложным рельефом.

Существует несколько видов свайных фундаментов, но самые востребованные – винтовой и буронабивной. Учитывая схожесть их конструкции, собственники часто не знают что выбрать, буронабивные сваи или винтовые, что лучше, какие подойдут для строительства, с учетом индивидуальных особенностей участка и будущего строения.

Характеристики буронабивных опор

БНС по сути не являются сваями, это застывшие бетонные опоры, изготавливаемые обычно прямо на стройплощадке. Обустройство фундамента с их помощью предполагает разработку проектной документации, в соответствии с которой на участке буровыми установками делают скважины глубиной от 2-3 до 15 метров.

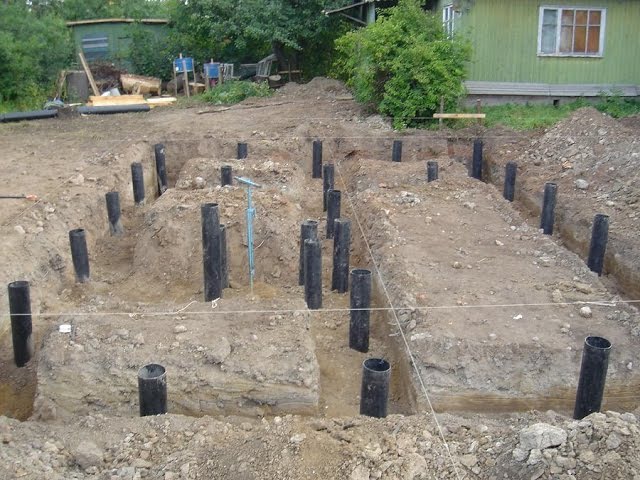

Низ подготовленной шахты заполняется щебнем, затем в них погружают обсадные трубы или полиэтилен, заполняют арматурой диаметром до 15 мм. После этого каждую скважину заливают бетонным раствором и уплотняют его, выталкивая воздушные пузырьки.

К достоинствам БНС относят:

• Высокую несущую способность. Они могут выдерживать намного большую нагрузку, чем винтовые опоры.
• Возможность самостоятельного выбора диаметра. Собственник сам решает, на каких именно сваях будет стоять его дом. Ограничений в их диаметре не существует.
• Устойчивость. Бетонным конструкциям не страшны внешние воздействия, они защищены от коррозийных процессов, а потому долго сохраняют исходные технические характеристики.

Недостатков у буронабивных свай тоже достаточно. Главные из них – это высокая стоимость и трудозатратность необходимых строительных работ. Кроме того, чтобы продолжить возведение здания придется ждать полного застывания бетонного раствора, что может продолжаться в течение 3-4 недель.

Винтовые опорные конструкции

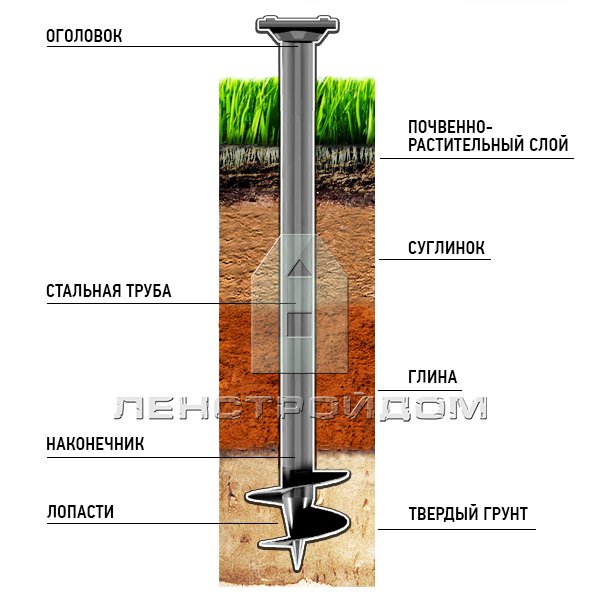

Винтовая опора – это полая труба, на конце которой располагается наконечник с лопастями, обеспечивающими возможность быстрого закручивания изделия в землю на расчетную глубину. Преимущества свай:

• Простейший монтаж. Создать фундамент для строительства с их помощью можно самостоятельно, трубы легко завинчиваются в землю, но требуют постоянного контроля вертикальности расположения.
• Стоимость. Отличаются минимальной ценой и позволяют существенно экономить при строительстве.
• Долговечность. В зависимости от используемых материалов, технологий и средств защиты от коррозийных процессов, могут сохранять свои технические и эксплуатационные характеристики на протяжении 50-200 лет.
• Быстрота установки. На завинчивание всех свай фундамента небольшого дома обычно уходит не более 1-2 дней. После установки не нужно ждать застывания бетона.
• Всесезонность. Допускается выполнение строительства в любое время года, в том числе зимой и при выпадении осадков.

Конечно, винтовые сваи не могут выдерживать столь же сильные нагрузки, как буронабивные, однако даже их вполне достаточно для возведения большинства строений. Они идеально подходят для обустройства фундамента в условиях сложного грунта и являются лучшим решением для возведения легких малоэтажных частных домов.

винтовые сваи или бетонные (забивные, буронабивные, сваи-оболочки)?

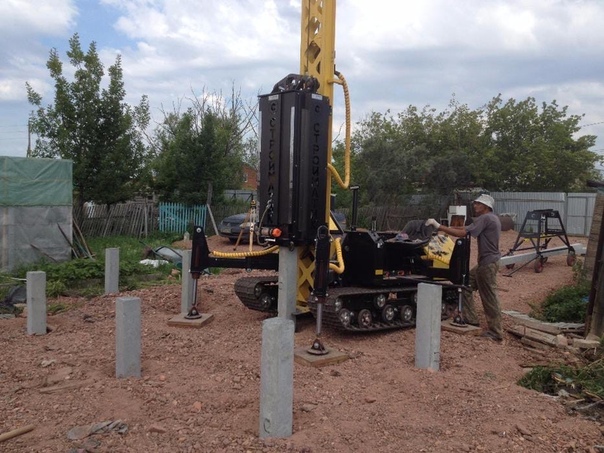

Забивные ж/б сваи в большинстве случаев работают как висячие, то есть их несущая способность обеспечивается в первую очередь трением по боковой поверхности. Следовательно, при проектировании фундамента на их основе необходимо дополнительно выполнять расчеты на воздействие касательных сил морозного пучения.

Морозное пучение связано с наличием в порах грунта воды и ее замерзанием.

На степень пучинистости влияют разные факторы, в том числе уровень расположения грунтовых вод. Так если он расположен выше отметки глубины промерзания, то выпучивание фундаментной конструкции может достигнуть нескольких метров. Кроме того, грунт в разных частях участка может подниматься на разную высоту, что усугубляет негативное воздействие на основание.

В результате с течением времени фундамент неравномерно деформируется, что вызывает крены, образование трещин и т.д.

В связи с этим согласно обязательному приложению Ж «Расчет свайных фундаментов на воздействие сил морозного пучения» СП 24.13330.2011 «Свайные фундаменты»: «при строительстве зданий и сооружений на свайных фундаментах в сезоннопромерзающих или искусственно замороженных пучинистых грунтах необходимо учитывать касательные силы морозного пучения. Расчет оснований и свайных фундаментов по устойчивости и прочности на воздействие сил морозного пучения грунтов следует производить при эксплуатации неотапливаемых сооружений, мачт линий электропередачи и мобильной связи, трубопроводов и др.».

К неотапливаемым сооружениям относят все строения, которые не оказывают теплового воздействия на грунт. Так как большинство строений на свайных фундаментах имеют высокий ростверк, и их пол не соприкасается с грунтом, они не оказывают теплового воздействия на грунт под ними.

Таким образом, для свайных фундаментов с высоким ростверком (исключением являются фундаменты из широколопастных винтовых свай, при установке которых лопасть располагается за глубиной промерзания, что позволяет ей противостоять негативному воздействию касательных сил морозного пучения) нужно обязательно выполнять расчет по устойчивости, подтверждающий, что удерживающие силы (собственный вес, полезная нагрузка, силы сопротивления, удерживающие сваю от выпучивания из-за трения ее боковой поверхности о талый грунт, лежащий ниже расчетной глубины промерзания) превосходят «выпучивающие» (касательные силы морозного пучения).

В случае касательных сил грунт примерзает к боковым стенкам фундамента, поднимая их за счет сил бокового трения, образовавшихся при смерзании. Примерзнув к стенкам фундамента, вспучивающийся грунт поднимает и фундамент, разделяя его на части. Эти силы могут достигать 5-7 тс на квадратный метр боковой поверхности фундамента.

Формула расчета имеет вид:

Расчеты на действие сил морозного пучения в средне- и сильнопучинистых грунтах показывают, что для уравновешивания касательных сил морозного пучения для пригруженных сооружений нужна заделка в непучинистые грунты на глубину равную слою сезонного промерзания. Для непригруженных и легких сооружений – на глубину не менее 2 толщин сезоннопромерзающего слоя.

При нормативной глубине промерзания 1,5 м, минимальная глубина забивки свай составляет в средне- и сильнопучинистых грунтах:

• для пригруженных сооружений – 3 м;
• для непригруженных и легких – 5,5 м.

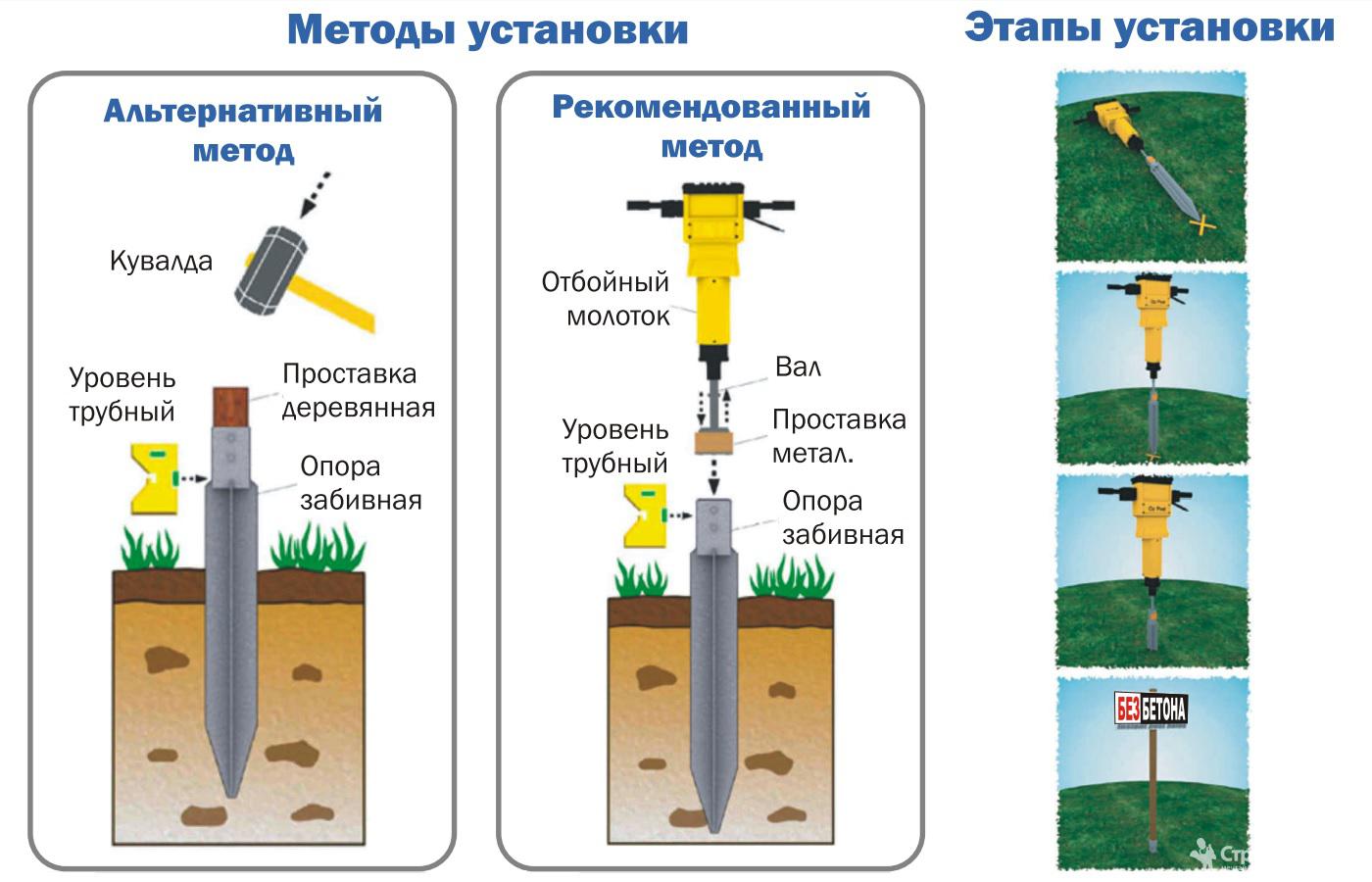

Так как забивные сваи малого сечения устанавливаются с помощью малогабаритных сваебойных установок, часто они оказываются заглублены в грунт не более чем на 3-4 м, что создает серьезную угрозу безопасности.

Еще один важный аспект – сечение забивных железобетонных свай. Хотя ГОСТ 19804-2012 указывает минимальное допустимое сечение 200х200 мм. Тем не менее, строительные компании часто предлагают сваи сечением 150х150 мм, которых даже нет в нормативных документах. Если же такие сваи выполнены из бетона, марка морозостойкости которого ниже F100, то срок эксплуатации таких конструкций не превысит 5-6 сезонов.

Подводя итог, можно сделать вывод, что забивные железобетонные сваи, при условии их соответствия строительным нормам и правилам, – хорошее, но довольно дорогое решение для фундамента.

В качестве альтернативы могут быть использованы винтовые сваи. Конечно, это решение также имеет определенные особенности, с которыми необходимо считаться (подробнее «Минусы свайно-винтового фундамента»), однако если участь слабые и сильные стороны такой конструкции как на этапе проектирования, так и на этапе строительства, возможно не только избежать проблем, но и добиться увеличения показателей эффективности, срока службы и т.

п.

Свайный фундамент — какие сваи лучше винтовые или буронабивные

Начальным этапом любого строительства выступает закладка фундамента. Его разновидность, качество, скорость и цена зависят от качества грунта, возможностей заказчика и применяемой технологии. Если речь идет о слабой почве (пучнистой, болотистой, влажной или мягкой) рекомендуется возводить свайный фундамент. Его особенность заключается в погружении на заданную глубину свай и их фиксацию, за счет чего обеспечивается максимально прочное основание под любое строение.

Такой фундамент очень выгоден при строительстве в условиях сложного рельефа, многоуровнего, со значительным перепадом высоты или при большом количестве грунтовых вод. В зависимости от особенностей строительства выбирается соответствующий тип свай – буронабивной или винтовой. Какие выбрать — буронабивные или винтовые сваи, что лучше и что еще влияет на выбор, в нашей статье.

Разновидности свайных оснований

Выбирая, какие сваи лучше — винтовые или буронабивные, необходимо учитывать особенности конкретного грунта. Это зависит от следующих факторов:

• тип почвы;
• функциональное предназначение сооружения;
• какой материал будет использоваться при строительстве (дерево, кирпич, ЖБИ и т.д.).

Буронабивные

Монолитная железобетонная конструкция, которая возводится уже непосредственно на том месте, где будет строительство. По аналогии с винтовыми, буронабивные устанавливаются по периметру и под всем пятном здания для обеспечения оптимальной устойчивости. Предельно допустимое расстояние не должно превышать 2500 см от любой точки.

Способ возведения

Бурильной установкой высверливаются отверстия в определенных местах на глубину ниже промерзания грунта. Далее в ямы закладываются трубы, поверх которых надевается сварной каркас из арматуры. Во избежание утечки бетонного «молока» необходимо одновременно с трубой помещать в скважину мешки из спаянного полиэтилена. И только после всего этого в скважину заливается готовый бетонный раствор.

Для справки! Для приготовления смеси рекомендуется использовать бетон марки М200. В качестве наполнителя выступают щебень, гравий или гранит.

Важно! Заливать бетон в ямы под сваи необходимо с минимальным перерывом, чтобы не допустить образования холодных швов.

Верхней частью любого фундамента из свай является ростверк. Он необходим для того, чтобы нагрузка строения равномерно распределялась по основанию. Лучше всего делать ростверк монолитным, для чего необходимо сделать опалубку, усилить ее арматурой и залить бетонной смесью на основе М200.

Важно! Для того, чтобы исключить повреждения фундамента от грунтового вспучивания необходимо предусмотреть зазор между собственно грунтом и ростверком.

Буронабивные считаются более крепким основанием, которое в состоянии выдержать более трех этажей кирпичного строения, но при этом для его обустройства необходим плотный устойчивый грунт, где не допустима даже незначительная подвижность.

Винтовые

Это металлические трубы с винтообразным концом и наращенными лопастями, которые ввинчиваются ниже уровня промерзания грунта. Лопасти необходимы не только для дополнительной утрамбовки почвы по мере вкручивания, но и распределения нагрузки по площади наконечника.

Мнения о том, можно ли использовать подобные трубы для обустройства основания под капитальные строения разделились. Одни утверждают, что под кирпичные или каменные дома можно использовать исключительно монолитную базу, тогда как другие доказывают, что есть купить винтовые сваи заводского качества,  то можно строить из любых материалов.

Для того, чтобы дом не «повело» при закладке свайного основания необходимо соблюдать следующие условия:

• использовать исключительно заводские изделия с гарантией производителя;
• использовать только новые трубы при условии самостоятельной обработки антикоррозийным составом;
• завинчивать строго по технологии;
• не вывинчивать в случае просчета;
• не выкапывать заранее яму – насадка именно вкручивается в землю.

Гарантией длительной эксплуатации является бетонирование труб после установки, для чего используется полое основание. С одной стороны, бетон выступает дополнительным усиливающим элементом, с другой – препятствует появлению коррозийных очагов.

Учитывая то, что с внешней стороны труба постоянно взаимодействует с почвой, блуждающими токами и грунтовыми водами, необходимо использовать несколько этапов защиты. В среднем срок эксплуатации составляет 50-75 лет, что значительно меньше, чем у буронабивного, именно благодаря его бетонному кожуху, защищающему трубы. При этом закладывать такое основание, несомненно, проще, дешевле и быстрее – для возведения 100-150 кв.м. потребуется всего 2 человека и 1 единица спецтранспорта.

Заключение

Если вы планируете строить дом и еще не решили, какие использовать — буронабивные или винтовые сваи, что лучше, имейте в виду, что более долговечным основанием является, безусловно, буронабивной. Он не ржавеет, не разрушается в процессе эксплуатации, не вступает в реакцию с активными и агрессивными средами. Но если у вас крепкий грунт, стоит, все же, остановится на винтовом. Важно при этом правильно определить расчетную нагрузку. А о том, как правильно рассчитать на примере конкретного дома, вы узнаете по этой ссылке.

Выбрать винтовые или буронабивные сваи? Ответ XCMG

13 фев 2019

Винтовые или буронабивные сваи

Возведению объектов на нестабильном грунте предшествует формирование свай. Использование виброустановки и молота не всегда возможно из-за сильных шумовых и вибрационных разрушающих воздействий на расположенные рядом здания и сооружения. В этом случае остается два варианта подготовки фундамента под строительство: винтовые или буронабивные сваи. Их разработка создает минимальные вибрационные влияния и позволяет использовать метод при работе в городской черте.

Винтовые или буронабивные сваи: отличия и особенности технологии

Винтовые или буронабивные сваи? Что предпочтительнее? Для выбора одного из способов подготовки фундамента необходимо ознакомиться с особенностями каждого метода.

Буронабивные сваи

Технология, предполагающая создание сваи непосредственно на строительной площадке – буронабивной способ. Для процесса используют специальную буронабивную установку. Операция включает несколько этапов:

• установка бурового оборудования в определенную точку;

• бурение для получения скважины с заданными параметрами: диаметром и глубиной;

• извлечение шнека с параллельной подачей бетона через бур;

• монтаж каркаса из арматуры в сваю;

• после застывания – монтаж строительных материалов и заливка ленточного ростоверка.

Частая проблема буронабивных свай – возможность осыпания нестабильного грунта в готовую скважину. Для предотвращения ситуации используют два приема:

1. обработка бентонитовых глин раствором параллельно бурению для образования сплошной пленки, которая при застывании не позволяет породе осыпаться;

2. одновременное бурение и установка обсадных труб, которые можно оставить в качестве вспомогательного укрепления фундамента после заливки бетона.

Буровая установка подбирается в зависимости от плотности, плавучести, твердости и других физико-химических характеристик геологической среды. Для эффективного процесса на глинистом грунте необходимо предусмотреть уширение нижней части.

Винтовые сваи

Полый стержень из металла, который имеет спиральную лопасть на конце и острый наконечник – винтовые сваи. Минимальная толщина стенки из стали составляет 3 мм, лопасти – 4 мм. Инструмент по принципу штопора вводят в грунт с помощью специального оборудования вибрационным, ударным, вдавливающим, ввинчивающим или смешанным методом. За счет наконечника и спирального конца глинистые породы разрушаются, формируется отверстие под сваи.

Что выбрать: винтовые или буронабивные сваи?

Рассмотренные технологии подходят для обработки разных типов грунта, кроме крупнообломочных и горных. Они успешно применяются на неровном рельефе.

Главный критерий выбора разновидности свай – масштабность строительства. Для крупных зданий предпочтительнее применять буронабивную технологию, которая позволяет создать фундамент для нагрузки до 60 тонн. Они более долговечные, имеют средний срок службы – 100 лет. Для одноэтажных домов и небольших сооружений подойдут винтовые сваи, выдерживающие до 10 тонн.

Для ответа на вопрос: «Винтовые или буронабивные сваи?», необходимо проанализировать особенность грунта и будущие параметры строительного объекта.

Винтовые или буронабивные? Какие сваи выбрать для собственного дома? | Муравей ВМ

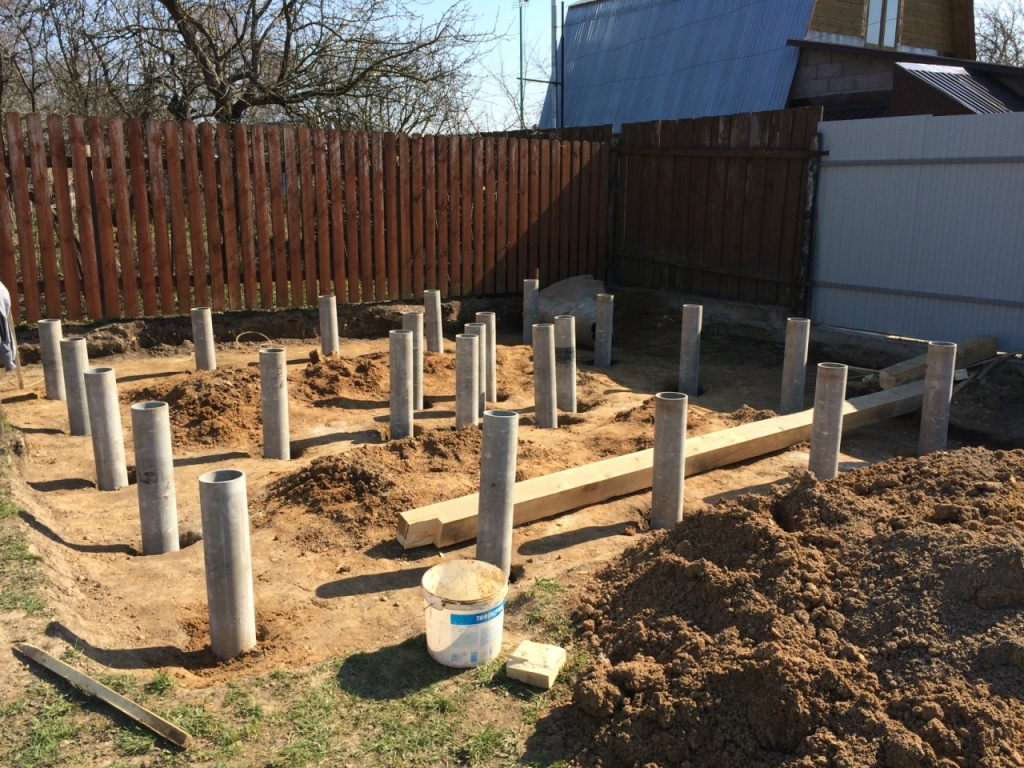

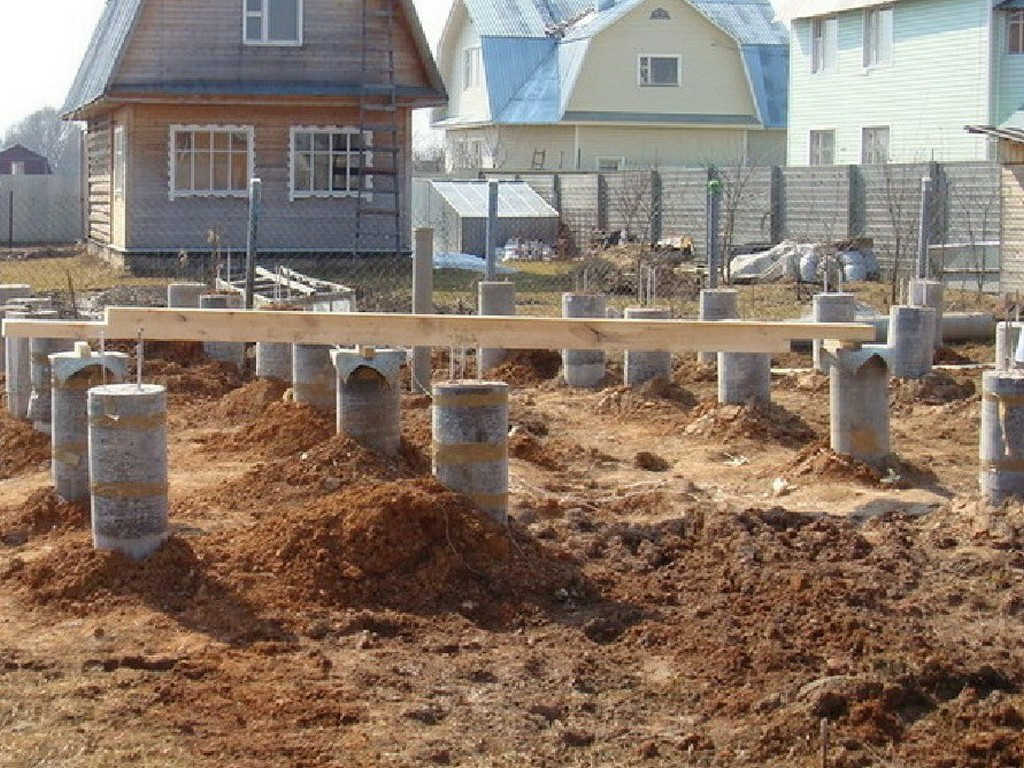

Оголовки бетонных буронабивных свай.

Оголовки бетонных буронабивных свай.

Стройка — это та сфера, которая вызывает множество разногласий и споров среди людей. И если люди занимаются стройкой профессионально, то множество вопросов сразу-же отпадает. Но вот если человек впервые столкнулся со строительством, то тут «пиши пропало». Пока перелопатишь огромное количество материала, сезон может уже и закончиться!:)) И снова жди весны, шутка:))

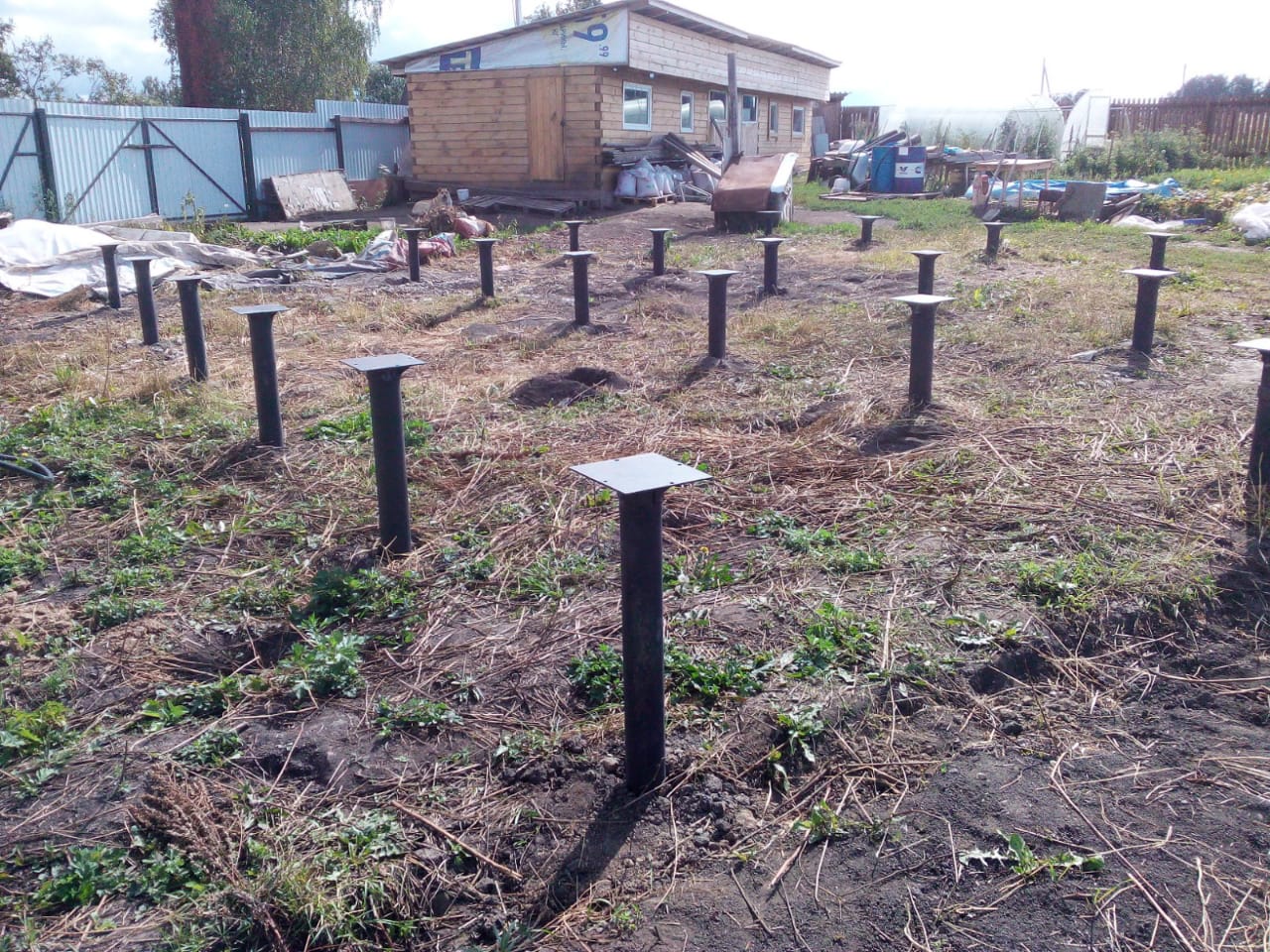

Винтовые сваи. Фото из открытых источников.

Винтовые сваи. Фото из открытых источников.

Первым камнем преткновения в любой стройке конечно-же является фундамент. Без него не возможно ни какое строительство. И вот тут у строителей — любителей возникает бесконечное количество вопросов. Что тут говорить, даже на профессиональном уровне проводится множество исследований перед устройством фундамента.

Типов фундаментов существует много. Не буду здесь вдаваться в подробности. Это достойно отдельной статьи, и не одной. Сегодня я хочу поговорить о самых распространенных фундаментах в частном домостроении, споры о которых не смолкают ни на минуту, что в сети, что на стройках.

Металлическая обвязка по винтовым сваям. Фото из открытых источников.

Металлическая обвязка по винтовым сваям. Фото из открытых источников.

Самыми распространенными фундаментами под легкие индивидуальные жилые дома являются винтовые сваи. На пятки им наступают сваи буронабивные. Вот тут и возникает множество споров, что-же лучше?

Поскольку я являюсь, помимо всего прочего, инженером строителем и с такими фундаментами сталкивался неоднократно, хочу рассказать на своем опыте их плюсы и минусы.

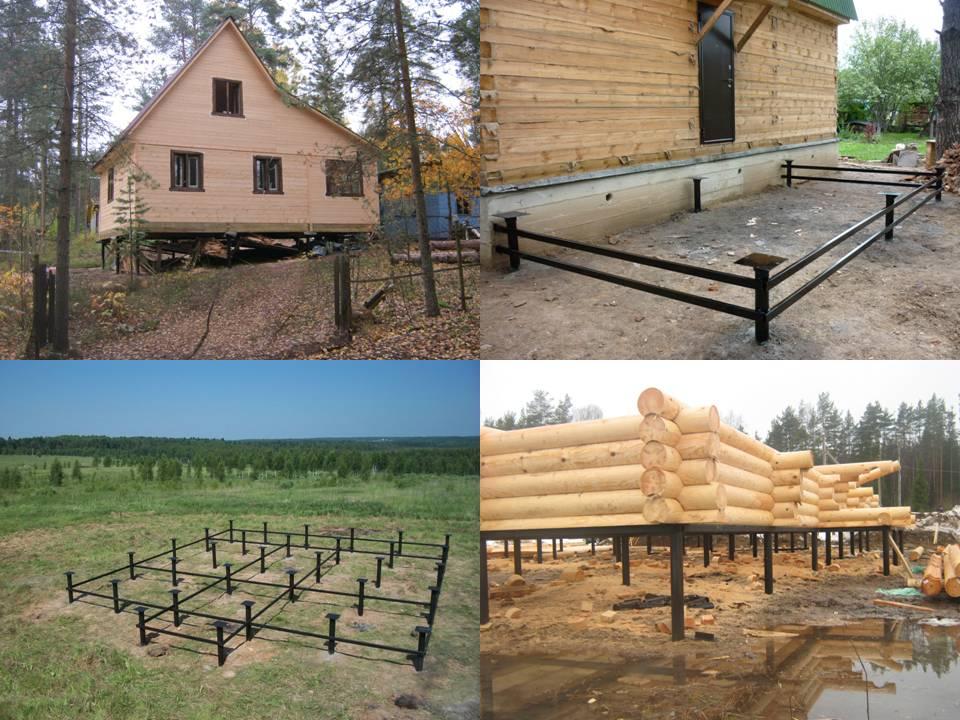

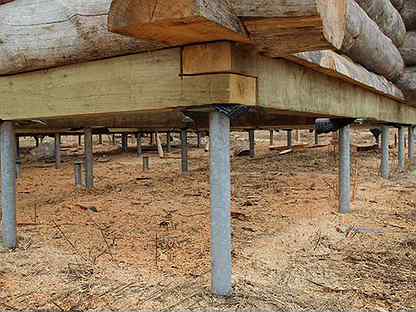

Дом на винтовых сваях. Фото из открытых источников.

Дом на винтовых сваях. Фото из открытых источников.

В первую очередь остановлюсь на винтовых сваях. В широком использовании на наших стройках эти сваи появились сравнительно недавно, но распространение получили колоссальное. На сегодняшний день существует множество типов таких свай. Главным их достоинством является конечно-же быстрота монтажа. Буквально за один день можно собрать фундамент на участке, практически под любой дом.

Да, по скорости монтажа этим сваям нет равных. Но у них есть ряд существенных недостатков. Во первых, эти сваи изначально разрабатывались как временные фундаменты. И как бы не был обработан металл из которого изготовлена свая, срок эксплуатации такого фундамента составляет не более 50 лет, по причине того, что металл в грунте коррозирует. Как известно, для жилого дома это не много.

Вторым существенным недостатком является стоимость. При нынешней стоимости металла, стоимость такого фундамента приближается к стоимости более традиционных вариантов.

Разные типы витков на винтовых сваях. Картинка из открытых источников.

Разные типы витков на винтовых сваях. Картинка из открытых источников.

Огромным недостатком винтовых свай является маленькая площадь опоры. Как бы не пытались увеличить площадь лопастей, несущая способность у таких свай все равно остается не очень высокой. А ведь не каждый хочет строить для себя легкий дом.

И если с винтовыми сваями все понятно, то теперь я хочу поговорить о бетонных буронабивных сваях, поскольку именно они являлись самыми распространенными, до того как на нашем строительном рынке появились их винтовые собратья.

Главным плюсом таких свай является стоимость. При прочих равных, обустройство одной буронабивной сваи обходится в 2 раза дешевле, чем винтовой. Но на этом плюсы заканчиваются.

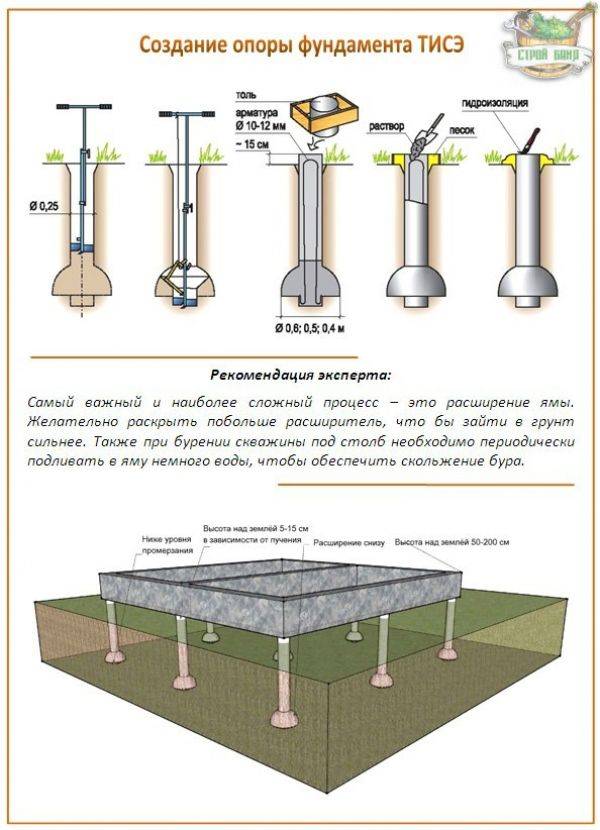

Буронабивные сваи по технологии ТИСЭ. Картинка из открытых источников.

Буронабивные сваи по технологии ТИСЭ. Картинка из открытых источников.

Маленькая площадь опоры, отсутствие трения по боковым поверхностям, сложность правильного устройства в грунте. По всем этим параметрам буронабивные сваи проигрывают винтовым.

Но буронабивные сваи можно доработать таким образом, что они будут просто вне конкуренции с винтовыми. Это сделать очень просто. Нужно увеличить площадь опоры сваи путем устройства расширения в нижней части. Сделать это можно при помощи специальных приспособлений, благо их сейчас много на рынке.

Расширив нижнюю част сваи мы получаем существенное преимущество перед просто сваями без расширения и винтовыми сваями. Во первых площадь опоры. Ее можно сделать любой, исходя из расчетов нагрузки на сваи. Во вторых такая свая никогда не сгниет, в отличии от железной винтовой.

Ну и конечно-же стоимость. В частном домостроении, при прочих равных, даже при гораздо меньшей стоимости металла, стоимость устройства бетонной сваи с расширением обходилась в прошлом сезоне в два раза дешевле, чем устройство винтовой, с такими-же несущими способностями.

Конечно, выбор типа фундамента, это не простой вопрос, зависящий от множества факторов. Но я надеюсь мой опыт, описанный в этой статье, будет полезен начинающим строителям в этом увлекательном деле — стройке!

Понравилась статья? Ставьте лайк и подписывайтесь на канал! Дальше тоже будет интересно! И спасибо, что дочитали до конца!:)

технология, расчет фундамента, устройство, расстояние между, шаг в ленточном

Фундамент с буронабивными сваями на сегодняшний день начинает набирать популярность при возведении различного рода конструкций. Представляет он собой разновидность конструкции, для выполнения которой необходимо использовать много опор. Чаще всего могут задействовать металлические, деревянные или бетонные опоры, которые погружены вертикально в почву. Применяют такой фундамент в том случае, когда собираются возводить частный дом или торговый цент, высотные здания.

Какова цена винтовых оцинкованных свай, указано в данной статье.

Устройство

Установка свай происходит на уровне, который ниже уровня промерзания грунта. Применять такой фундамент целесообразно для рельефной местности, а также на территории, где присутствуют наклоны. Вес работы начинаются с обустройства свай, причем делать это можно на грунте любого вида.

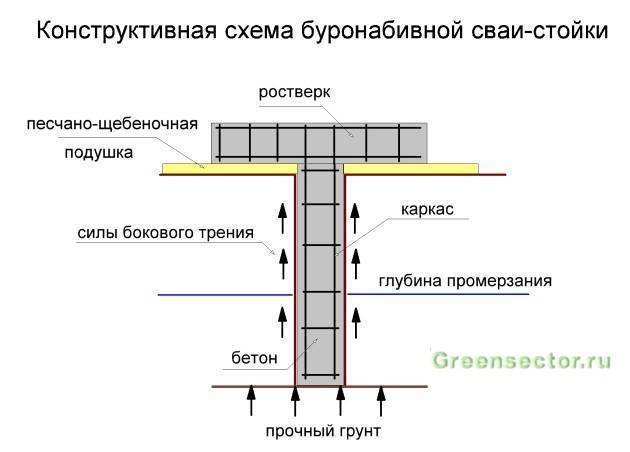

На фото – устройство буронабивных свай с ростверком

Все выполняемые работы абсолютно не влияют на постройки, которые расположены вблизи. При использовании такого основания можно выполнить постройку дома близко с водоемом, чего нельзя делать, когда в ходе строительства используется другой тип фундамента.

Какова несущая способность винтовых свай, можно узнать из статьи.

Буронабивные сваи с ростверком могут выдержать нагрузку от любой постройки, а это относится к бревенчатым, каркасным и кирпичным сооружениям. Монтаж рассматриваемых элементов должен вестись с шагом в 100 мм. При уменьшении этого расстояния произойдет деформирование опоры в ходе использования.

Но имеются исключения из правил, особенно, когда процесс возведения такого фундамента ведется на скальной почве. В таком случае наименьший шаг не должен быть меньше 30 см. Для расчета расстояния между опорными элементами стоит применять информацию, которая содержит несущую восприимчивость опор различных габаритов.

На основании этого стоит отметить, что когда монтаж буронабивных свай происходит для строительства дома, вес которого равен 50 т, то необходимо применять около 50 опор. Однако следите, чтобы размер последних составлял 15 см. В роли альтернативного варианта можно использовать 17 свай, размер каждой из которых достигает 25 см.

Каков диаметр винтовых свай, указано в данной статье.

Минимально допускаемое расстояние между опорными элементами в ленточном фундаментами равен 2 м. Если вы будете выполнять обустройство монолитного фундамента с ростверком, то нужно использовать сваи 30 см. В этом случае несущая восприимчивость одного опорного элемента будет достигать 1600-1700 кг. Для возведения всего дома вам нужно закупить 70 свай.

На видео – буронабивные сваи с ростверком, технология:

Расчетные мероприятия

Для вычисления несущей способности для фундамента с буронабивными сваями необходимо руководствоваться сопротивлением материала основания и сопротивлением почвы основания, принимая во внимание меньшее из имеющихся значений.

Каковы плюсы и минусы винтовых свай, указано в данной статье.

Если буронабивная свая будет погружена в грунт на глубину 1,5-3 м, то определить несущую способность можно будет по следующей формуле:

P=0,7 x Rh x F x u 0,8 x fih x li.

В этой формуле Rh –это нормативное сопротивление почвы, F – площадь опирания, u – периметр опорных элементов, fih – нормативное сопротивление почвы, которое формируется сбоку ствола сваи, li – толщина несущего слоя почвы, который контактирует с боковой поверхностью опорного элемента.

Теперь стоит рассчитать расстояние, имеющееся между висячими буронабивными короткими элементами под дома, где имеет место вертикальная нагрузка, приложенная к центру. Она будет составлять Np = 5,5 т/погонный метр.

Характеристика почвы представлены по данным инженерно-геологических исследований. Имеются суглинки, залегающие с поверхности земли до глубины 3 м. Глубина располагания грунтовых вод составляет 9,2 м.

На видео -расчет буронабивных свай с ростверком:

Технология

Произвести расчет и выполнить обустройство фундамента с буронабивными сваями несложно своими руками. В этом случае необходимо запастись следующим инвентарем:

• садовый бур, благодаря которому можно будет просверлить в почве цилиндрические ямы;
• лопаты для работы с грунтом и для замешивания бетона;
• необходимые инструменты для разметки;
• УШМ для порезки арматуры, крючок для ее обвязки, инструменты для гибки;
• строительный вибратор.

Когда вы будете создавать буронабивной фундамент с ростверком, то нужно позаботиться об инструментах для укладки и снятия опалубки.

Речной песок фильтруется или нет, можно узнать из данной статьи.

Как применяется карьерный песок, указано здесь.

Песок строительный гост 8736 93, выглядит так: https://resforbuild.ru/sypuchie-materialy/pesok/stroitelnyj/dlya-stroitelnyx-rabot-gost-8736-93.html

Все строительные мероприятия выполняют согласно такой последовательности:

1. Очистить территорию от мусора, высокой растительности.
2. Произвести размету. Здесь необходимо принимать во внимание количество и расположение опорных элементов, при этом расстояние между ними не должно быть больше 3 м. При постройке каменного дома на слишком подвижной почве необходимо уменьшить это значение до 2 м. Необходимо обеспечить такое расстояние между опорами, чтобы ростверк не смог прогнуться.
3. Сделать яму. Вырыть ее можно своими руками, используя для этого лопаты. Также можно задействовать садовый бур.
4. В яму поместить опалубку. Для ее выполнения стоит задействовать асбестовые, пластиковые трубы, рулонный гидроизоляционный материал.Если применять мягкий непрочный материал, то нужно будет позаботиться про укрепление надземной части. Для этого вам понадобиться арматурная сетка по ГОСТУ или деревянный кожут.
5. Выполнить монтаж арматурной сетки. Для изготовления вертикальных прутков необходимо задействовать ребристую арматуру, а для поперечины можно использовать изделие гладкое. Хорошенько затянуть нижние окончания, а верхние при планировании и ростверка вывести выше уровня свай. Число и размеры прутков можно определить в зависимости от нагрузки.
6. Выполнить заливку бетона. Приготовит раствор можно собственными усилиями. Тогда отдельные опорные элементы необходимо заливать в разные дни, нет надобности вести установки сразу всех свай. Тогда ручной труд не станет слишком обременительным. Можно заказать уже готовый бетон. Но в первом и во втором варианте прочность его должна соответствовать нагрузке.
7. Когда раствор затвердел, можно выполнять создание ростверка. Как правило, он делается монолитным бетонным, в результате чего приобретает необходимую жесткость и надежность.

Узнать о том, как выглядит карьерный песок, можно узнать из статьи.

На видео – устройство ростверка на буронабивных сваях:

Буронабивное основание необходимо защитить от влияния влаги. Когда сваи выполнены в трубах или опалубке из рубероида, то делать вертикальную гидроизоляцию не имеет смысла. Здесь будет достаточно всего лишь произвести обработку верхушек опор. Для обеспечения более эффективной работы ростверка необходимо возвышать его над грунтом таким образом, чтобы между нижней гранью обвязки и почвой был промежуток, который бы превышал сезонное движение почвы. Если соблюсти эти условия, то можно исключить вертикальные нагрузки на разрыв.

Каков вес щебня фракции 40 70 в 1м3, указано в данной статье.

При монтаже ленты в почву, в зимнее время пучинистый грунт начнет пытаться подыматься, в результате чего может оторвать сваи от ростверка. Кроме этого, возвышенная лента меньше всего поддается влиянию влаги. Она будет защищена от воды, благодаря чему сможет противостоять заморозкам и не заплесневеть.

Как правило, это актуально для случая, когда вместо классического бетонного ростверка задействуется обвязка из металла или дерева. А вот выполнить крепким и надежным соединение буронабивного фундамента с такой обвязкой достаточно сложно.

Особенности использования

Буронабивное основание может похвастаться следующими положительными характеристиками:

• цена во много раз ниже, чем у аналогичных ленточного или плитного фундамента;
• незначительные подготовительные и земляные работы;
• удается создать опору для дома на глубоко залегающие плотные слои почвы;
• применять такой фундамент разрешено на затопляемой местности.

В частном строительстве такой вариант фундамента целесообразно применять для легких зданий. Это могут быть деревянные постройки или дома на местности со сложной геологий, когда основание нужно опирать на глубоко залегающие слои.

Как правило, задействуют сваи из металла или бетона. Так как сегодня большим спросом пользуются именно бетонные элементы, то необходимо отметить способы их установки:

• забивкой;
• вибрационным погружением;
• вдавливанием;
• инъекцией;
• заливкой.

На видео – буронабивные сваи с ростверком:

Если вы делаете все работы своими руками, то подойдет только последний вариант. Что касается всех остальных, то здесь нужно применять тяжелую или крупногабаритную технику, а это уже требует дополнительных финансовых затрат.

Буронабивной фундамент – это очень необходимый тип основания, когда дом возводится на неровной местности. Благодаря тому, что сваи забивают на достаточную глубину, удается добиться надежности и жесткости возводимой конструкции. Приступать к работам необходимо только после того, как смогли произвести все расчеты и выбрать местность для строительства.

использование буроинъекционных и винтовых опор

Усиление фундамента сваями — это наиболее действенная технология восстановления «здоровья» основания дома. Ведь с помощью винтовых, набивных или инъекционных опор можно не только поправить «здоровье» старой постройки, но и устранить ошибки в строительстве нового дома.

В данной  статье мы расскажем о восстановлении эксплуатационных характеристик строения путем усиления несущей способности фундамента сваями. Эта информация будет интересна и владельцам старых домов, и собственникам новых жилищ с проблемными фундаментами.

Когда необходимо усиление?

Разумеется, не тогда, когда фундамент осыплется к вашим ногам, обнажив кладку или венец стены строения. А хотя бы за 10-15 лет до этого события.

Ну а если серьезно, то об усилении следует задуматься всем владельцам строений, пережившим такие бедствия, как наводнение, оползень, землетрясение и так далее.

Запомните: ваш фундамент опирается на грунт и любые изменения в его структуре провоцируют проседание фундамента.

Ведь размокшая и размытая почва попросту не удержит сбор нагрузок со стороны надземной части строения. А в просевшей конструкции «заводятся» самые разные деформации: от относительно безопасного смещения, до разрушительных кренов и прогибов.

Кроме того, появление разрушительных деформаций может быть спровоцировано ошибками строителей или проектировщиков фундамента. Неверная оценка несущей способности грунта, перегруз балок ростверка, превышение расчетных нагрузок на опору или ленту сработают не хуже землетрясения.

Как обнаружить такие ошибки? Да очень просто: присмотритесь к вашему основанию и фасаду. Увидели трещины, ползущие от оконного проема к цоколю или от ростверка к отмостке? «Поздравляем» — у вашего фундамента появились пока еще небольшие проблемы.

Чем могут помочь сваи?

Если вы обнаружили вышеописанную проблему, то займитесь ее решением немедленно. И лучшим вашим помощником в этом деле будут буронабивные, винтовые, набивные или буроинъекционные сваи для усиления фундаментов.

Ведь любая свая это в первую очередь стержень, гасящий ненужную деформацию конструкции фундамента.

Поэтому с помощью любой сваи можно устранить следующие проблемы фундамента:

• Провисание или вспучивание тела основания – просто добавьте сваи по центру или по краям и разрушительный момент сил будет уравновешен усилиями в новых опорах.
• Крен основания – усильте один угол или одну сторону новыми опорами и деформация нивелируется противодействующим усилием.
• Перекос строения – укрепите сползающую часть фундамента дополнительными опорами и ваше жилище будет спасено.

Кроме того, с помощью свай можно попросту повысить несущую способность старого фундамента. К тому же сваи используются при возведении временных оснований, удерживающих строение при реставрации или подъеме старого фундамента.

Какие сваи используют для усиления фундаментов?

Для устранения проблем с фундаментами чаще всего используются сваи набивного типа, погружаемые в заранее высверленные отверстия. Ведь усиление фундаментов набивными сваями позволяет сохранить целостность существующего основания в процессе погружения дополнительной опоры. Кроме того, хорошие результаты дает и винтовая свая, которую просто вкручивают в грунт, безо всяких сопутствующих вибраций.

Словом, для повышения прочностных и эксплуатационных характеристик строения подойдет любой тип свай, технология погружения которых не связана с заметной деформацией окружающего грунта.

Собственно, поэтому в процессе усиления никогда не используют ни вибровдавливаемые, ни забивные опоры.

Технология усиления основания строения сваями

Ну а теперь, когда принцип усиления основания сваями вам уже понятен, мы можем перейти к обзору интересующей нас технологии. И далее по тексту мы познакомим вас с основой процесса усиления несущей конструкции некоторыми видами свай. Итак..

Усиление фундамента буронабивными сваями

Это самый простой способ и выполняется он следующим образом:

• Вы просто рассверливаете основание и погружаете бур в опорный грунт на 1,5-2 метра. После этого вам останется только ввести в отверстие опалубку (обсадную трубу).
• Далее в трубу вводим арматуру (четыре или три рифленых прута с горизонтальной перевязкой).
• После чего армирующий каркас опоры связывают с каркасом  самого фундамента  (с помощью фундаментных болтов, выпусков арматуры, балок или иных решений).
• В финале трубу-опалубку заполняют бетоном и после застывания смеси фундамент «отращивает» новый опорный стержень.

Достоинства этого способа – высокая скорость работ и простота реализации технологии. Недостаток – высокая вероятность разрушения структуры фундамента при монтаже опоры.

Поэтому дополнительные буронабивные сваи чаще всего монтируют парами, за периметром основания. Соединив такую пару балкой, монтируемой на оголовки свай и пропущенной сквозь отверстие в укрепляемом фундаменте (или под его подошвой), получают достаточно надежную опору.

Усиление фундаментов буроинъекционными сваями

Буроинъекционные сваи вводят в конструкцию укрепляемого фундамента парами, получая Х-образную балку.

Такие работы выполняются следующим образом:

• Осуществляют прокол с внешней стороны стены фундамента.
• Осуществляют прокол с внутренней стороны стены фундамента.
• В проколы вводят арматуру (рукава).
• В проколы делают инъекцию бетона, формируя Х-образную балку.

Фундамент может опираться подошвой на верхний треугольник балки или попросту пронизываться усиливающими балками. Главное достоинство подобного решения – универсальность. Эту технологию можно использовать при усилении любых фундаментов: от блочных до монолитных конструкций. Главный недостаток – сложность реализации процесса усиления.

Усиление фундамента винтовыми сваями

Винтовые сваи вкручивают в грунт рядом с фундаментом, создавая базу для опорной балки или нового ростверка.

Сам процесс усиления выгладит следующим образом:

• Проблемное место окружают свайным полем – линией опор, расположенных заранее вычисленным шагом.
• Строение поднимают домкратами над старым ростверком. Старые балки демонтируют, заменяя на новые элементы с большими габаритами, укладываемые на оголовки новых опор.
• Строение опускают на новый ростверк.

Такая методика практикуется при усилении свайных фундаментов. Впрочем, с помощью винтовых свай и балок можно усилить и ленточную и плитную конструкцию.

Подведем итоги

Процесс усиления старого основания или фундамента с дефектами конструкции достаточно сложен. Рассчитать месторасположение усиливающих свай, их длину и габариты балок может только опытный проектировщик.

Поэтому проводить самостоятельное усиление конструкции основания мы вам не рекомендуем: ведь «здоровье» фундамента является залогом длительности срока эксплуатации всей постройки.

И если у вас есть проблемы с качеством или характеристиками основания, то лучше обратитесь к профессионалам. Тем более, что большинство технологий усиления требуют присутствия на участке сложно и дорогостоящей техники, которую невозможно обнаружить в гаражах домашних умельцев.

Возможные преимущества и ограничения винтовых свай и винтовых анкеров

Инженеры иногда спрашивают: «Каковы потенциальные преимущества использования винтовых свай или винтовых анкеров в моем проекте и каковы некоторые ограничения?» Это отличные вопросы, и кажется, что это может быть хорошим местом, чтобы дать несколько коротких и простых ответов.

Потенциальные преимущества использования винтовых свай и винтовых анкеров

А1. Быстрая установка

Винтовые сваи и винтовые анкеры обычно устанавливаются с использованием обычного строительного оборудования, такого как гусеничный экскаватор или мини-экскаватор, оснащенный низкоскоростным гидравлическим двигателем с высоким крутящим моментом соответствующего размера.Нет необходимости в мобилизации спецтехники, например, крана с отбойным молотком или большой буровой установки. Это обеспечивает быструю и недорогую мобилизацию; Подрядчики могут реагировать и быть на месте быстро. Обычно требуется только оператор и один рабочий. Большие грузоподъемности можно получить, используя относительно небольшое монтажное оборудование.

Скорость установки обычно составляет от 6 до 10 об/мин, что означает, что она занимает всего около 30 секунд. для продвижения винтовой сваи или винтового анкера на фут или около 5 мин.на 10 футов длины. В зависимости от используемой удлинительной секции, бригада может прикрепить удлинитель трубы или квадратного вала примерно за минуту, поэтому установка на 50 футов займет всего от 30 до 40 минут. Установка не зависит от погодных условий, при этом большинство установок работает даже в маргинальных условиях.

A2. Непосредственная несущая способность

Винтовые сваи и спиральные анкеры уникальны среди большинства других типов фундаментов или анкерных систем тем, что их можно нагружать сразу после установки.Нет необходимости ждать, пока бетон или раствор затвердеют, или, в случае с забивными сваями, не нужно ждать, пока рассеется избыточное поровое давление воды. Это может быть важно для некоторых проектов, например аварийного реагирования, когда график строительства короткий, а остальная часть проекта зависит от установки фундамента или анкеров.

В большинстве грунтовых условий предельная несущая способность винтовых свай и винтовых анкеров будет увеличиваться со временем в результате эффектов старения и тиксотропии. Это означает, что емкость сразу после установки фактически может быть несколько ниже, чем емкость, выдержанная в течение длительного времени, которая является консервативной.

А3. Минимальное вмешательство на объекте

По сравнению с большинством других видов строительных работ, связанных с установкой забивных свай, буровых стволов или других систем анкеровки, установка винтовых свай и винтовых анкеров практически не нарушает стройплощадку. В частности, установка винтовых свай и винтовых анкеров обычно не приводит к резке грунта.Это поддерживает чистоту на площадке, требует минимальной очистки в каждом месте установки после установки и обычно означает более низкие затраты на проект. Дополнительным преимуществом является низкий уровень шума, связанный с установкой. Установка также производит минимальную вибрацию, что может быть важно для некоторых проектов, чувствительных к строительным вибрациям. Поскольку винтовые сваи и спиральные анкеры имеют небольшую рабочую площадь, они также минимально разрушают соседние конструкции. В случае модернизации или восстановления существующие конструкции часто можно использовать, пока устанавливаются винтовые сваи или винтовые анкеры.Поскольку они не производят разрезов почвы, их также можно эффективно использовать на участках, где могут встречаться загрязненные почвы, поскольку почвы не выходят на поверхность земли.

A.4 Мониторинг установки и проверка допустимой нагрузки во время установки

Одной из наиболее важных характеристик винтовых свай и винтовых анкеров является проверка несущей способности при установке. В некотором отношении это похоже на мониторинг установки забивных свай с помощью анализатора забивки свай во время установки.Это возможно с помощью встроенного в линию устройства измерения крутящего момента, которое измеряет крутящий момент при установке по мере продвижения сваи/анкера в землю. Многие исследования показали, что существует взаимосвязь между крутящим моментом при установке и грузоподъемностью, а это означает, что инженеры могут немедленно проверить грузоподъемность. В большинстве проектов соотношение крутящего момента и мощности проверяется нагрузочными испытаниями на месте.

Мониторинг крутящего момента при установке также означает, что можно проверить состояние грунта в каждом месте установки и оценить его изменчивость.Контролируя крутящий момент при установке, можно добиться требуемой грузоподъемности за счет более глубокого заглубления в более качественный грунт или использования другой геометрии сваи/анкера. Крутящий момент при установке часто используется как часть допустимых критериев заделки, указанных в спецификациях проекта.

А5. Установка в удаленных местах или на площадках с ограниченным доступом

Винтовые сваи и винтовые анкеры хорошо подходят для проектов, расположенных в отдаленных районах, где затраты на мобилизацию, как правило, высоки, а другие услуги по поддержке строительства ограничены или могут быть недоступны.Некоторые участки проекта перегружены или имеют ограниченный доступ для строительной техники. В проектах, связанных с модернизацией, может быть недостаточно места для выполнения работ, например, внутри существующих конструкций. Поскольку винтовые сваи и спиральные анкеры могут быть изготовлены как модульные системы, состоящие из ведущих секций и дополнительных секций, они идеально подходят для ситуаций с низкой высотой или ограниченным доступом.

А6. Установка в условиях высоких грунтовых вод

Винтовые сваи и винтовые анкеры обычно не требуют земляных работ для установки.В тех случаях, когда они используются для укрепления существующей конструкции, может потребоваться неглубокая выемка грунта для обнажения существующего фундамента. Трудности, часто возникающие при неглубоких грунтовых водах на строительных площадках, обычно практически не влияют на установку винтовых свай и винтовых анкеров. Это ускоряет строительство и устраняет необходимость в насосах или других методах обработки грунтовых вод, а также снижает затраты.

А7. Простая установка на тесто

Хотя обычно винтовые сваи и винтовые анкеры устанавливаются вертикально, на самом деле их можно устанавливать практически в любом направлении в соответствии с потребностями проекта. Установка на тесто, например, для обеспечения дополнительной устойчивости к боковой нагрузке, проста. В проектах по подпорке грунта даже горизонтальная установка винтовых анкеров может быть выполнена без особых трудностей.

А8. Простые полевые модификации для увеличения грузоподъемности

Одной из других уникальных особенностей винтовых свай и винтовых анкеров, которая делает их очень универсальными, является возможность быстрого изменения конфигурации винтовых элементов для увеличения несущей способности.Частично это достигается за счет модульного характера технологии. Добавление удлинительных секций с дополнительными спиральными пластинами и/или спиральными пластинами большего диаметра очень просто и означает, что инженер может быстро разработать решение, не требуя изготовления совершенно нового фундамента или анкера. Это еще раз показывает универсальность технологии.

А9. Широкий спектр применений для грунта и нагрузки

Винтовые сваи и винтовые анкеры могут быть установлены в широком диапазоне грунтовых условий, от очень мягких до очень жестких глин, от рыхлых до очень плотных песков. Расчетные нагрузки имеют очень широкий диапазон в зависимости от потребностей проекта и могут достигать 650 тысяч фунтов!

А10. Низкий углеродный след — устойчивые технологии

Многие производители винтовых свай и винтовых анкеров используют при изготовлении высококачественную переработанную сталь. Это сохраняет природные ресурсы и энергию и снижает общий углеродный след. Винтовые сваи и винтовые анкеры особенно полезны для поддержки временных конструкций, поскольку их можно снимать и использовать повторно практически без изменения целостности конструкции.Это сильно отличается от забивной сваи, просверленного ствола или залитого цементом анкера, от которых часто просто отказываются. Некоторые винтовые сваи стояли несколько лет, были сняты и повторно использованы на другом участке.

А11. Модульная конструкция

Винтовые сваи и спиральные анкеры

изготавливаются секциями, что дает модульную конструкцию. Это означает, что можно легко увеличить или уменьшить длину установки по мере необходимости в соответствии с условиями площадки и проектными требованиями.

Возможные ограничения использования винтовых свай и винтовых анкеров

Винтовые сваи и спиральные анкеры предоставляют инженеру еще один инструмент в своем наборе инструментов для разработки альтернативных решений для решения проблем, и, как и любая другая доступная технология, они не лишены некоторых ограничений.

Л1. Предельные условия почвы

Винтовые сваи и винтовые анкеры, как правило, ограничиваются установкой в ​​грунтах, максимальный размер зерна которых составляет менее примерно 60% шага спирали.Для типичного шага в 3 дюйма это означает максимальный размер зерна около 1 3/4 дюйма или средний гравий. Винтовые сваи и винтовые анкеры, как правило, не будут правильно продвигаться по отложениям гравия и булыжника; их просто не следует использовать. Они также не пригодны для горных пород, хотя в некоторых случаях может быть возможно продвигать свинцовую спиральную пластину, чтобы она опиралась на первые несколько дюймов выветрившейся породы, например, в профилях остаточной почвы.

Л2. Ограничения по оборудованию

Правильная установка винтовых свай и винтовых анкеров имеет важное значение для работы.Оборудование, используемое Подрядчиком, должно выбираться с учетом ожидаемых условий грунта в проекте, конкретной геометрии, выбранной для работы, и ожидаемого максимального крутящего момента при установке. Негабаритное оборудование будет ограничивать надлежащую предварительную и окончательную установку. Общее эмпирическое правило заключается в том, что вес машины должен составлять около 1/2 тонны на 1000 футо-фунтов. необходимого крутящего момента при установке. Таким образом, если максимальный крутящий момент, ожидаемый в проекте, составляет 6500 футо-фунтов, машина должна иметь минимальный вес около 3 1/4 тонны.

Л3. Структурные ограничения

Все винтовые и спиральные анкеры имеют конструктивные ограничения, указанные производителем. Это иногда называют «рейтингом крутящего момента». Это означает, что существует предел величины крутящего момента, который следует приложить к винтовой свае или винтовому анкеру, прежде чем будет нарушена целостность конструкции. Во время установки этот предел не должен превышаться, даже если оборудование, используемое для установки, может иметь гораздо более высокий крутящий момент.В случае, когда во время установки достигается повторяющийся предельный крутящий момент, а требования к установке не соблюдаются, необходимо использовать другую конфигурацию винтовых свай или винтовых анкеров.

Фундаменты

Sure Foot — что лучше выбрать? Винтовые сваи и буронабивные сваи

Док, по сути, представляет собой приподнятую / приподнятую конструкцию, которая поддерживается какой-либо структурой здания, хотя куча является противоположным механическим инструментом глубинного сооружения, глубоко проникающим в поверхность в области конструкции.

Винт, иначе называемый шуруп, крепит винтовые сваи или винтовые анкеры. Винтовые сваи , конструкция , представляют собой стальные ввинчиваемые конструкции с насыпью и защитой грунта, которые используются для дифференциации глубоких построек.

• Это самый практичный тип свай, которые можно найти в доморощенных и коммерческих районах / предприятиях.

• Винтовые сваи устанавливаются быстрее всего и наносят минимальный ущерб грунтовому профилю.

• Они ввинчиваются в землю подобно тому, как шуруп ввинчивается в дерево.

• Машина для забивки винтовых свай варьируется от минипогрузчиков до 5 тонн до 80 тонн тракторов.

• Специальные приращения привода помогают добавлять винтовые сваи к машине.

• Правильное установление дало бы отличный результат, хотя, если оно не введено должным образом, это может привести к общему ужасному показу кучи.

Современное использование и преимущества винтовых свай

В новое время использование винтовых свай расширилось. Они используются везде, от маяков до рельсов, улиц, средств массовой информации и, кроме того, в различных предприятиях, где учреждения должны быть быстрыми, или в местах, где должно быть выполнено строительство, приближающееся к ранее существовавшим местам. Большинство предприятий склоняются к винтовым сваям из-за их рентабельности.

С помощью винтовых свай вырывается меньше земли, кроме того, экономятся транспортные расходы и снижается углеродное воздействие на предприятие.У него простое заведение. Он эффективно доступен. Точно так же можно легко устранить, когда заведения больше не нужны. Это снижает опасность для рабочей силы.

Есть много винтовых свай , которые обеспечивают управление винтовыми нагромождениями и заземляются так же, как и выдающиеся за их качество и работу.

Сваи, сформированные в условиях сплоченного грунта, называются выработанными доками. Истощенные причалы в основном используются в качестве опорных свай, чтобы ограничить осадку конструкций, которые они поддерживают; тем не менее, этот метод также может быть полезен для структуры воинских свай для губчатых перегородок.

• Установка бортовых доков производит минимально мыслимый шум и вызывает вибрации.

• Причалы для досок также практичны и могут быть введены быстрее.

• Бортовые причалы могут использоваться с огромным набором соединений.

• Бортовые причалы более скромных размеров.

• Ширина причала составляет от 450 до 600 мм.

• Глубина, которую может покрыть дощатый причал, составляет 12 метров, а размер бура может варьироваться от 150 мм до 1200 мм в ширину.

• Они предназначены для высоких рабочих нагрузок, однако комплектация свай может меняться в зависимости от состояния грунта.

• Это также вызывает меньшее стирание в прилегающей области.

Существует довольно своеобразная док-станция, которая исключительно известна своей производительностью.

Источник: Ищете лучшие варианты фундамента? Винтовые сваи против буронабивных свай

свай против буронабивныхПирсы и якоря — в чем разница?

Что такое заземляющие анкеры?

Грунтовые анкеры, грунтовые анкеры и грунтовые анкеры часто используются при описании элементов глубокого фундамента, конструкция которых аналогична сваям/опорам. Однако ключевое отличие состоит в том, что анкеры работают в приложениях растяжения или подъема . Подобно буквальным лодочным якорям, которые сопротивляются силе течения на судне, якоря сопротивляются силам подъема или растяжения.

Узнайте больше о расчете свай против подъема: https://www.slideruleera.net/PileUpliftDesign.pdf

Анкеры

могут быть установлены как горизонтально, так и вертикально. Горизонтально они часто устанавливаются за подпорными стенками и называются подхватами. В вертикальных приложениях их обычно называют анкерными сваями, фундаментными анкерами, грунтовыми анкерами, грунтовыми анкерами или грунтовыми анкерами.

Анкерные анкеры (горизонтальный наземный анкер)

Анкеры Tieback

обычно используются для удержания грунта, например, при ремонте обрушившихся/опрокинутых подпорных стен и дамб.Анкерный анкер устанавливается позади или через такие конструкции, как подпорные стены. Анкер забивается за пределы области, где грунт может оползнуть. После того, как анкер установлен на место и достигнута желаемая натяжная способность, анкерные тросы или стержни соединяют анкер с ригелем на противоположной стороне подпорной стены. Боковая нагрузка, которая представляла угрозу для конструкции, теперь передается на грунт через анкерный анкер. Во время установки обратные анкеры часто дополняются чистым цементным раствором для взаимодействия с грунтом, добавляя трение и увеличивая сопротивление подъему.Спиральные обратные анкеры являются очень эффективным выбором для этого применения.

Анкерные сваи (вертикальные грунтовые анкеры)

Анкеры в вертикальном применении обычно называются анкерными сваями или просто грунтовыми анкерами, фундаментными анкерами, фрикционными анкерами и т. д. Их также можно использовать для сопротивления опрокидывающим или подъемным силам конструкций, вызванным консольной конструкцией, давлением грунта, ветром, и сейсмическая нагрузка. Сопротивление дополняется спиралями на винтовых анкерах или за счет трения цементного раствора о грунт с залитыми (без обсадных) анкерами. После установки грунтовые анкеры крепятся к фундаменту конструкции.

Может ли свая или пирс

также быть анкером?

Да. Термины «свая» или «пирс» относятся к самому строительному элементу, тогда как термин «анкер» просто относится к применению сваи или пирса. Таким образом, свая или пирс также могут быть анкером, также известным как «анкерная свая». Этот термин часто применяется к реактивным сваям, забиваемым рядом с тестовой сваей, которые используются для закрепления домкратной балки во время испытаний под нагрузкой.

Сваи против пирсов против анкеров: заключение

Итак, сваи, опоры и анкеры — это одно и то же? «Сваи» и «пирсы» очень похожи и часто называются синонимами, но есть ключевые различия в размерах и строительных материалах. С другой стороны, термин «анкеры» просто относится к свае или опоре в приложении для натяжения или для поднятия .

Винтовые сваи, наголовники и дома

Добро пожаловать на наш винтовой пирс Видео

Добрый день.Это Мэтт Корнелл из Cornell Engineers. Сегодня я хотел немного рассказать о винтовых сваях (также известных как винтовые сваи) — стальных опорах со спиралью на дне, которые ввинчиваются в землю вместо буровых свай.

Они используются в жилищном строительстве. Некоторые из этих аспектов мне не очень нравятся.

Видео по установке винтовой сваи

Давайте продолжим и посмотрим это видео, которое было размещено Ideal Foundations.«Как устанавливается винтовая свая» — просто чтобы вы почувствовали, что такое винтовая свая. Спасибо ребятам из Ideal Foundations.

Итак, они начинают со стального стержня с винтом внизу. Экскаватор вдавливает его в землю, и винт поворачивается в землю, и вы можете видеть, что он немного смещает землю. Пирс отталкивает немного грязи с дороги. Грязи не так много, но все же, когда она вбивается в землю или вбивается в землю, она создает этот слой рыхлой почвы, когда входит.

Рабочий убирает немного этой почвы. Они совершенно правильно сказали, что не так много почвы выходит из-под земли. «Никаких трофеев, которые можно было бы убрать с сайта».

Немного грязи выходит из-под земли. Земля в этом месте была твердой и жесткой, и когда винт входит в землю, он создает слой рыхлой почвы вокруг круглого стального вала, который, как вы видите, вбивается в землю.

В этом случае они сделали два метра.Собираются ставить удлинитель, поднимают шнек с пути, головку отводят в сторону, снова опускают и загоняют еще на два метра, а затем, через секунду, как только они опустите это еще на два метра вниз, чтобы эта спираль, этот шнек прямо внизу, он сейчас загонялся в землю, и скажите, что он находится примерно на три метра в земле, создавая этот слой рыхлой почвы вокруг пирса.

Снова уберут головку и установят последнюю метровую секцию.

В проекте, по-видимому, говорится, что требуется пятиметровый винтовой пирс, чтобы последний метр был вбит в землю. Итак, теперь у нас есть пятиметровая стальная колонна, уходящая в землю.

Внизу у него есть этот шнек, тот кусок стальной пластины, который находится внизу, это то, что остановит его подтягивание, и это то, что будет сопротивляться любым нагрузкам, направленным вниз, которые есть на этих опорах.

Так выглядит винтовой пирс и так он устанавливается.

Еще раз спасибо ребятам из Ideal Foundations.

Теперь я просто хочу рассказать о том, что мне нравится и что не нравится в этой системе винтовых свай, о некоторых проблемах и о том, как мы решаем некоторые из этих проблем.

Хорошо, вот что такое винтовая свая и вот как она устанавливается. Итак, в нашем наброске мы собираемся показать такие винтовые сваи — они начинаются со стальной стойки и спирали, которая в некоторых случаях на самом деле представляет собой две полуспирали, прикрепленные к стойке, но пока я делаю это для этой демонстрации.

Для этих эскизов я просто покажу вот такой винтовой пирс. Немного отличается от того, что мы только что видели на экране, но вы получите представление.

Итак, они пробурены в землю, и причина, по которой мы втыкаем винтовые сваи в землю, заключается в том, что поверхность земли, проектировщик, инженер, проектирующий здание, которое поддерживается этими винтовыми сваями, обеспокоен тем, что эта земля недостаточно сильна на уровне поверхности.

Мы должны спуститься на определенную глубину, чтобы получить хороший, прочный фундамент.

Инженер должен определить, какая нагрузка приходится на эти винтовые сваи, а у производителя винтовых свай есть свод правил о том, на какую глубину должна быть установлена ​​винтовая свая. Часто они основаны на том, какое усилие или крутящий момент требуется, чтобы ввинтить винтовую сваю в землю, так что чем жестче почва, тем труднее будет ввинтить винтовую сваю, и когда они выяснят, насколько сложно повернуть винтовой пирс и тот прописан на экскаваторе вот тогда и остановятся.

Нагрузки на винтовые сваи

Теперь у нас есть винтовой пирс. У нас есть почва. У нас есть глубина, на которую они должны пройти, чтобы достичь определенного крутящего момента, поэтому давайте поговорим о том, какие силы прилагаются к винтовым сваям.

Как инженеры, мы проектируем винтовые сваи.

Как правило, наши вертикальные нагрузки представляют собой стационарные нагрузки и временные нагрузки, которые представляют собой нагрузки, направленные вниз.

Для ветровых нагрузок у нас могут быть подъемные нагрузки.

У нас могут быть боковые нагрузки на распорки, которые должны восприниматься винтовыми сваями или их комбинацией.Может быть, дом стоит на пнях, и когда ветер дует на дом вбок, эта нагрузка передается вниз через поперечную распорку на винтовую сваю, которую монтажник вкопал в землю.

Это не просто вертикальная нагрузка – здесь есть вертикальная составляющая, но из-за этой боковой нагрузки здесь также возникает боковое сопротивление, прикладываемое к винтовой опоре.

Итак, я хочу немного поговорить о том, как этому будут сопротивляться винтовые сваи.

Вкратце, существует три типа нагрузок.

У нас есть постоянные нагрузки, направленные вниз, ветровые нагрузки, направленные вверх, а также ветровые нагрузки, боковые нагрузки. Они уходят в землю в винтовую опору, которая на самом деле рассчитана только на вертикальные нагрузки. Как мы собираемся обойти это? Таким образом, способ, которым мы предпочитаем обойти это, состоит в том, чтобы строители начали с просверленного пирса в земле, поэтому круглая выемка, любого диаметра, чтобы соответствовать размеру винтового пирса здесь, они сначала вкапывают его в землю, а затем отправляют винтовая опора опускается, и они ввинчивают опору в дно, а затем они опускаются на необходимую глубину, им необходимо получить достаточную опору и поднять, потому что мягкий грунт на поверхности недостаточно хорош для того, чтобы эта винтовая опора была заложена в буронабивной опоре сам по себе недостаточно прочен, чтобы выдерживать нагрузки, проектные нагрузки, поэтому мы указали нагрузку для проектировщика винтовых свай в тоннах в пределе рабочей нагрузки, а затем у нас есть это бетонное основание или раскопки, которые извините, у нас есть эти раскопки что после установки винтового пирса мы заливаем его бетоном, а затем фундамент дома может сидеть на этом фундаменте или в него.

Проблема хотя где у нас мы только что посмотрели это видео где винтовая свая была отправлена ​​прямо в землю на пять метров и они сказали что у них достаточная несущая способность но как вы видели как винтовая свая вошла в на земле он оставил след из рыхлой пилы, так как эта группа здесь была отброшена на пять метров она оставила этот след из мягкой пилы, а также наш друг по телевизору на экране, возможно, пытался сжать грязь на поверхности, которую мы знаем, потому что мы увидели, как выходит грунт, мы знаем, что этот мягкий слой грунта лежит на всем пути вниз после винтовой сваи, и это одна из проблем, с которыми я сталкиваюсь, когда конструкции винтовых свай используются в жилищном строительстве.

Один мы уже знаем; проектировщики уже знают, что опоры винтовых опор нужно проектировать так, как будто эта земля не поддерживает их. На пяти метрах для только что забитой сваи, которую мы смотрели на YouTube, у меня были бы серьезные опасения, будет ли пятиметровый стальной столб в земле с минимальной опорой на уровне земли — всего пять метров — это большая колонна. без боковой фиксации.

Достаточно большая нагрузка сломает эту стойку, поэтому проектировщику винтового пирса, то есть производителю, команде разработчиков и их инженерам действительно необходимо принять это во внимание.

Это одна из проблем. Другой, и я думаю, чтобы помочь вам представить это, вот как может выглядеть изогнутый винтовой пирс. Как только она изгибается и наклоняется вбок, нагрузка, которая возлагалась на нее на уровне земли, больше не воспринимается винтовой сваей. Мы собираемся испытать вертикальное движение в верхней части винтовой сваи.

Цель винтовой сваи, очевидно, не шевелиться – поддерживать нашу постройку на чем-то хорошем и жестком. Если он движется, если он изгибается при нагрузке, значит, он не выполняет свою работу.

Так что для меня это провал.

Производитель решает эту проблему, используя большую трубу. Таким образом, чем дольше, по их мнению, они могут уйти в землю (а это требует тщательного анализа почвы, чтобы определить, насколько далеко это расстояние), тем больше должна быть эта труба.

В качестве альтернативы в фундамент можно установить дополнительные винты, и тогда они смогут передавать небольшое боковое усилие в землю, чтобы удерживать этот средний столб в любых центрах.Я ожидаю, что на очень длинном винтовом пирсе, уходящем в землю, будет еще пара пролетов — еще пара шнековых винтов, которые уйдут в землю, и они помогут стабилизировать эти столбы на этом мягком следе. пачкаться.

Так что не забывайте, что это наш предпочтительный вариант на уровне земли, который дает нам возможность поставить, мы называем это наголовником сваи, мы сначала просверливаем его, затем вставляется винтовой пирс, мы заливаем его бетоном и либо наш дом опоры уходят в этот бетон или сидят сверху на опорной плите.

Мы позаботились о загрузке, потому что производители винтовых свай проектируют сваи для этого.

Мы позаботились о загрузке, потому что производители винтовых свай проектируют для этого, и мы позаботились об этих боковых силах, потому что наша буровая свая, которая вкапывается в первую очередь, до того, как винтовая свая войдет, имеет немного бокового ограничения, и мы также видели, что иногда мы ставим поперечные связи под домом, и эта сила падает, поэтому есть вертикальная составляющая и горизонтальная составляющая, так что для стальных стоек для стоек дома, которые опускаются на буронабивную или винтовую сваю фундамент через буронабивной пирс.

В качестве боковой опоры используем буронабивной пирс. Нам нужно обосновать и доказать, что там достаточно несущей способности, и есть другие способы сделать это, очевидно, чем больше это бетонное отверстие, тем больше боковая поддержка, которую мы собираемся получить, и мы получаем вертикальную поддержку от винтовой опоры, будь то быть вертикальным вверх или вертикальным вниз.

Давайте поговорим о некоторых проблемах, связанных с винтовыми сваями, и о том, как мы собираемся их решить. Дома на реактивных глинистых грунтах.Неизменно дизайнер, возможно, вафельной плиты, потому что я видел, что она чаще используется, поместите винтовые сваи снаружи, и это хорошо и хорошо. У нас есть фундамент, довольно прочная жесткая матрица из вафельных балок, проходящих через здание, чуть более толстая снаружи с поддержкой внешней нагрузки, где поддерживается нагрузка от дома, основная нагрузка дома, то есть стены. . крыша и нагрузка от стен ложатся на опоры по периметру, поэтому винтовые сваи расположены соответственно этим вертикальным нагрузкам, весу дома. Давайте поговорим о том, когда эта земля начнет двигаться, потому что идея этих винтовых свай состоит в том, чтобы поддерживать, и они чаще используются на высоких h2 / h3, то есть на сверхвысокореактивных и чрезвычайно реактивных площадках E и площадках класса P. Мы, вероятно, увидим винтовые сваи в виде вафельных капсул на участках h2, h3, класса E, класса P, и проектировщик использует их, чтобы опустить вес или опору здания в грунт, который или в слой почвы, которая является более стабильной и прочной, чем поверхностная поддерживающая почва.Первая проблема, которая возникает, особенно когда это почва класса P, и это мягкая почва, почва в конечном итоге уплотняется, и это не является серьезной проблемой, но будут времена, когда вы увидите, что дом стоит на винтовой свае, но земля на самом деле отвалилась. . Стоя здесь, это может быть довольно тревожно для кого-то, потому что они могут видеть под домом.

Они могут не видеть эти стальные столбы под землей, но они могут видеть под домом, и поэтому это больше проблема для вафельных плит, потому что они построены полностью на земле, поэтому кто-то стоит снаружи и смотрит вниз можно увидеть под домом.

Не такая уж большая проблема, если дом стоит на сваях, будь то винтовые сваи или обычные буронабивные сваи.

Все в порядке. Немного покопавшись вокруг снаружи, мы собираемся определить, есть ли здесь эти пирсы, и работает ли дом нормально, это не проблема. Я имею в виду, что эту землю снаружи можно засыпать.

Я не рекомендую, в зависимости от класса грунта, подсыпать под здание путем дополнительной подсыпки под здание на тот случай, если это движение грунта обратит вспять – если это оседание не уплотнение, а действительно высыхание грунта ( что противоположно вздыманию плиты, когда поверхность земли приподнимается).

Земля опускается из-за сухих условий, и однажды земля может снова стать влажной и снова начать подниматься. Мы не рекомендуем заполнять это пространство между нижней частью вафельницы и поверхностью земли. Мы не хотим, чтобы земля снова поднялась и подняла дом.

Реактивное наземное движение

Что если у нас есть реактивное движение земли?

Если дом опирается только по периметру на винтовые сваи до твердого слоя с нагрузками на винтовые сваи (на что они рассчитаны), то все идет довольно хорошо, пока земля в середине дома не опускается или не поднимается .

Эти опорные системы рассчитаны на определенную степень подъема и набухания.

Если вокруг снаружи есть винтовые сваи, и дом хорошо поддерживается снаружи, мы имеем часть дома, которая поддерживается очень, очень хорошо на глубине, где земля вообще не движется, и мы есть часть дома, на которую потенциально могут полностью воздействовать движения грунта, вздутие или проседание грунта.

Безусловно, эти системы опор не полностью предназначены для этого.

Итак, я бы порекомендовал, если ваш инженер собирается указать винтовые сваи снаружи, мы действительно рекомендуем установить винтовые сваи и во внутренние основания, и в зависимости от ширины дома это действительно будет зависеть от вашего инженера.

Есть еще несколько винтовых свай, но это означает, что если земля упадет, дом все еще будет полностью опираться на этот твердый слой на глубине.

К сожалению, это также означает, что, поскольку у нас нет наголовников для свай, у нас нет боковой поддержки, потому что у нас есть слой мягкой почвы, окружающий столбы, и в итоге мы получаем дом, который на самом деле не имеет большая боковая поддержка.

Рекомендация для вафельных плит: если вы собираетесь установить винтовые сваи снаружи дома в любых центрах, указанных инженером, вам также следует искать винтовые сваи в промежуточных точках в середине плиты. Таким образом, все держится на том же твердом уровне на глубине, в которую заделаны винтовые сваи.

Наголовники для винтовых свай

Что, если земля поднимется?

Мы начинаем с нашей плоской поверхности, и теперь у системы вафельных капсул нет большого выбора, кроме как следовать за землей — в условиях пучинистой почвы — особенно если мы говорим о винтовых сваях снаружи.

Существует специальная система, в которой эти оголовки свай могут быть изолированы от системы вафельных капсул или система фундамента может быть изолирована от винтовой сваи. Существует запатентованная и зарегистрированная торговая марка специального колпачка, который можно использовать для изоляции винтовой сваи от плиты, чтобы обеспечить это движение.

Сейчас нас беспокоит только то, что земля поднимется настолько, что винтовая стойка выйдет из зацепления и сдвинется в сторону, потому что у нас есть этот слой мягкого грунта вокруг винтовых опор. Эти винтовые столбы могут двигаться вбок и не входить в зацепление, когда дом снова садится.

Так что это наша главная задача с этими ворсовыми колпачками. Если в середине есть винтовые сваи, а земля поднимается, скажем, если было центральное пучение, то винтовые сваи не будут обеспечивать никакой поддержки, особенно если вафельная плита поднимается с винтовой сваи и вала.

Теперь мы снова полагаемся на то, что вафельная плита имеет достаточную прочность, чтобы выдержать ее перекрытие.Таким образом, между этим случаем, когда земля проседает, и этим случаем, когда земля поднимается, нет никаких оснований для проектирования этой вафельной плиты для более низкой классификации места.

Помните, мы говорим о классах h2, h3, E и P. На самом деле нет никаких оснований для проектирования вафельной плиты для более низкой классификации площадки, чем классификация почвы, просто потому, что вы поддерживаете ее на винтовых сваях.

Я хотел бы предостеречь всех дизайнеров, которые говорят, что мы используем спиральные сваи, поэтому мы собираемся проектировать сайт с h2, h3. Будь то поднятие и вздутие или консолидация — так или иначе — система фундамента все равно должна стоять на своих достоинствах.

Щели под домами из-за рыхлого грунта

При уплотнении рыхлого грунта винтовые сваи действительно приносят пользу, поскольку грунт может оседать с нижней стороны фундамента.

Дом будет опираться на винтовые сваи, спроектированные производителем. Дом поддерживается и образуется щель.Это нормально, особенно если это уплотнение рыхлой почвы, тогда мы можем заполнить этот зазор снаружи, чтобы никто не слишком беспокоился об этом.

Это мой комментарий по поводу связи винтовых свай с фундаментными системами.

Когда они используются в фундаментных системах, я действительно предпочел бы, чтобы это был плотный фундамент, врытый в землю, или система вафельных плит, и это своего рода объединенная система, в которой я действительно рекомендую, чтобы вафельная система заканчивалась наличие ленточного фундамента снаружи по периметру, который фактически уходит ниже уровня земли, чтобы дать нам, придать этому зданию небольшую боковую устойчивость.

Во что бы то ни стало, используйте винтовой пирс, который полностью опускает опору здания в твердую почву на глубине, но, если эта комбинированная система немного упирается в землю, я думаю, мы можем добиться гораздо лучшего результата, внутренние опоры все еще могут быть на полистироловых пустотообразователях, если вы того пожелаете как дизайнер, это нормально.

Я действительно думаю, что объединенная система была бы отличной идея и решить несколько других проблем, которые у нас есть с системами вафельных стручков с дренаж и попадание воды под системы вафельных чалд.

Вот оно. Это винтовые сваи.

Мы видели, как они установлены. Мы видели, как они используются.

Исправление при неправильном расположении винтовых свай

Еще одна вещь, которую я хотел бы прокомментировать, это исправление, когда строитель не может поставить пост централизованно вниз по винтовой свае.

Помните, мы говорили, что с наголовником сваи, нагрузкой на столб и винтовой сваей под ним все это довольно вертикальные нагрузки – о боковых нагрузках позаботился этот наголовник сваи.

Вы обнаружите, что, взглянув на чертежи инженера, они полагаются на то, что столб дома, который сидит на этой вершине сваи, находится почти точно на одной линии с центром винтового пирса.

Эффект от того, что он не находится на одной линии, если стойка каким-либо образом размещена со смещением на стойке, на буронабивной свае с винтовой сваей прямо посередине, заключается в том, что это расстояние, этот эксцентриситет между расстоянием между серединой буронабивной сваи опоры или осевой линии винтовой сваи, и там, где фактически прикладывается нагрузка, создается опрокидывающая сила, которую мы называем моментом, на который эта опорная плита, ростверк сваи, не рассчитана.

Эта сталь не рассчитана, этот шнек в земле не рассчитан на внецентренную силу. Ни одна из систем не предназначена для такого смещения фундамента.

Таким образом, если возникает ситуация, когда на стройплощадке обнаруживаются смещенные фундаменты или строитель оказывается в ситуации, когда его стойки не совпадают с наголовниками свай, то у строителя есть еще кое-какая работа.

Мы предпочитаем решать эти проблемы с эксцентриситетом с помощью ряда заземляющих лучей.

Итак, вот наш наголовник со смещенной нагрузкой на столб, смещенной от центра сваи, потому что спиральная свая находится в центре смещенной нагрузки наголовника с серией заземляющих балок, которые идут назад и соединяются с другими наголовниками сваи.

Таким образом, в двух направлениях, заметьте, таким образом мы можем позаботиться об эксцентриситете, превратив его в ряд балок в этом направлении, например, будет балка с нагрузкой, возможно, только внутри между опорами таким образом, вертикальная нагрузка поступает на винтовые опоры, а балки передают часть этой нагрузки на эту винтовую опору и часть нагрузки на эту винтовую опору.

Когда стойка выходит за пределы винтовой сваи, у нас есть нагрузка снаружи этой группы, существует вертикальная реакция вертикальной нагрузки на винтовую сваю и другая вертикальная реакция на соседнюю винтовую сваю, которая является этой винтовой сваей и крышка пирса.

Вот как мы позаботимся о смещении стойки от центра винтовой сваи.

Мы будем настаивать на том, чтобы строитель установил серию опорных балок, чтобы помочь связать и передать нагрузки на соседние винтовые сваи.

Вкратце

Мы прошли через несколько вещей.

Мы говорили о винтовых сваях, мы говорили о наголовниках свай и их назначении, говорили о том, насколько хороши винтовые сваи с реактивными грунтами, говорили о направлении нагрузки, будь то вбок, вертикально вверх и вниз и вбок, и мы говорили о том, как мы можем сделать некоторые исправления этих вещей.

Я Мэтт Корнелл. Я из Корнелл Инжинирингс.

Большое спасибо, что присоединились к нам.Если вам нравится это видео, пожалуйста, поставьте лайк.

Если вы хотите узнать больше о некоторых других темах, пожалуйста, оставьте комментарий ниже и посетите наш веб-сайт, у меня есть куча подробностей о ректификации дома, вафельных плитах, движении грунта, бетонной кладке, бетонных плитах, все работает.

Посетите наш веб-сайт, и мы будем рады видеть вас и помочь вам. Большое спасибо за ваше время. Хорошего дня.

Свайные фундаменты — Проектирование зданий

Фундаменты обеспечивают поддержку конструкций, передавая их нагрузку на слои грунта или горных пород, которые имеют достаточную несущую способность и подходящие характеристики осадки.Существует очень широкий спектр доступных типов фундаментов, подходящих для различных применений, в зависимости от соображений, таких как:

В очень широком смысле фундаменты можно разделить на мелкозаглубленные и глубокие. Неглубокие фундаменты обычно используются там, где нагрузки, создаваемые конструкцией, малы по сравнению с несущей способностью поверхностных грунтов. Глубокие фундаменты необходимы там, где несущая способность поверхностных грунтов недостаточна для выдерживания приложенных нагрузок, и поэтому они передаются более глубоким слоям с более высокой несущей способностью.

Свайные фундаменты — фундаменты глубокого заложения. Они состоят из длинных тонких столбчатых элементов, обычно изготавливаемых из стали или железобетона, а иногда и из дерева. Фундамент считается «свайным», если его глубина более чем в три раза превышает его ширину (см. Atkinson, 2007).

Свайные фундаменты в основном используются для передачи нагрузок от надстроек через слабые, сжимаемые слои или воду на более прочный, более компактный, менее сжимаемый и более жесткий грунт или горную породу на глубине, увеличивая эффективный размер фундамента и выдерживая горизонтальные нагрузки .Обычно они используются для больших сооружений и в ситуациях, когда почва не подходит для предотвращения чрезмерной осадки.

Сваи могут быть классифицированы по их основной конструктивной функции (торцевая опора, трение или их комбинация) или по способу их конструкции (смещения (забивные) или замены (буронабивные)).

Сваи с торцевой опорой создают большую часть трения в носке сваи, опираясь на твердый слой. Свая передает нагрузку непосредственно на твердые слои, а также получает боковое закрепление от грунта.

Дополнительную информацию см. в разделе «Опорные сваи».

Висячие (или плавающие) сваи развивают большую часть несущей способности сваи за счет касательных напряжений по сторонам сваи и подходят для случаев, когда более твердые слои залегают слишком глубоко. Свая передает нагрузку на окружающий грунт за счет трения между поверхностью сваи и грунтом, что фактически снижает давление в баллоне.

Дополнительную информацию см. в разделе «Висячие сваи».

Забивные (или подвижные) сваи забивают, вдавливают, вибрируют или ввинчивают в землю, смещая материал вокруг ствола сваи наружу и вниз, а не удаляя его.

Забивные сваи используются в морских условиях, они устойчивы в мягких продавливаемых грунтах и ​​могут уплотнять рыхлый грунт.

Различают две группы забивных свай:

Дополнительную информацию см. в разделе «Забивные сваи».

Буронабивные (или сменные) сваи удаляют грунт, чтобы сформировать отверстие для сваи, которая заливается на месте. Применяются преимущественно в связных грунтах для формирования висячих свай и при устройстве свайных фундаментов вблизи существующих зданий.

Буронабивные сваи более популярны в городских районах, так как они обеспечивают минимальную вибрацию, их можно использовать там, где высота ограничена, нет риска пучения и где может потребоваться изменение их длины.

Дополнительную информацию см. в разделе «Буронабивные сваи».

Если бурение и заливка происходят одновременно, сваи называются шнековидными сваями (CFA).

Винтовые сваи имеют спираль возле носка сваи, поэтому их можно завинчивать в землю. Процесс и концепция аналогичны ввинчиванию в дерево.

Дополнительную информацию см. в разделе «Фундаменты на винтовых сваях».

Микросваи (или минисваи) используются там, где доступ ограничен, например, для подпирания конструкций, затронутых осадкой. Их можно вбить или привинтить на место.

Для получения дополнительной информации см. «микросваи».

Стены из свай

можно использовать для создания постоянных или временных подпорных стен. Они формируются путем размещения свай вплотную друг к другу. Это могут быть близко расположенные смежные свайные стенки или смыкающиеся секущиеся свайные стенки, которые в зависимости от состава вторичных промежуточных свай могут быть жесткими/мягкими, жесткими/твердыми или жесткими/жесткими секущимися стенками.

Для получения дополнительной информации см. «Свайная стенка», «Шпунтовые сваи и секущая свайная стенка».

Геотермальные сваи

сочетают в себе свайные фундаменты с замкнутыми системами геотермальных тепловых насосов. Они обеспечивают поддержку конструкции, а также действуют как источник тепла и поглотитель тепла.

По сути, тепловая масса земли позволяет зданию накапливать нежелательное тепло от систем охлаждения и позволяет тепловым насосам обогревать здание зимой. Как правило, геотермальные тепловые насосы извлекают тепло из земли с помощью подземных труб, проложенных горизонтально или вертикально в земле. В геотермальных сваях петли труб укладываются вертикально внутри самих свай.

Дополнительную информацию см. в разделе «Геотермальные свайные фундаменты».

Groynes в прибрежном строительстве (CIRIA C793), опубликованный CIRIA в 2020 году, определяет смежные сваи как; «…монолитные бетонные сваи, непосредственно примыкающие или соприкасающиеся друг с другом. Иногда используется для свай из досок.

Доступен широкий спектр оборудования для забивки свай, в том числе:

Дополнительную информацию см. в разделе «Сваебойное оборудование».

Сваи

можно использовать по отдельности для поддержки нагрузок или сгруппировать и соединить вместе железобетонным колпаком. Поскольку очень трудно бурить или забивать сваи строго вертикально, оголовок сваи должен выдерживать некоторое отклонение конечного положения оголовков свай. Наконечник сваи должен выступать за внешние сваи, как правило, на 100-150 мм со всех сторон, в зависимости от размера сваи.

Оголовки свай также можно соединить с железобетоном для создания перекрывающих балок. Для обеспечения устойчивости к боковым силам необходимо не менее трех свай с заглушками (за исключением кессонных свай). Опорные балки также подходят для распределения веса несущей стены или близко расположенных колонн на линию свай. Сваи могут располагаться в балке в шахматном порядке, чтобы учесть любые эксцентриситеты, которые могут возникнуть в условиях нагрузки.

Опорная балка не должна касаться земли, если сваи предназначены для преодоления проблемы вздутия и усадки грунта.Это можно сделать, закрепив защитную балку на полистироле или другом сжимающемся материале, что позволит двигаться вверх по земле без повреждения балки.

Дополнительную информацию см. в разделе «Перекрывающая балка».

Рекомендуется испытать нагрузку по крайней мере на одну сваю на схему путем формирования пробной сваи, которая находится в непосредственной близости, но не является частью фактического фундамента. Свая должна быть перегружена не менее чем на 50% от ее рабочей нагрузки и выдержана в течение 24 часов. Это позволяет проверить предельную несущую способность сваи, а также качество изготовления сваи.

Дополнительную информацию см. в разделе «Испытания свайных фундаментов».

Целостность новых и существующих свай можно измерить, проведя испытание на целостность сваи.

Буронабивные сваи — Проектирование зданий

Буронабивные сваи , также известные как сменные сваи, представляют собой широко используемую форму фундамента зданий, которая обеспечивает поддержку конструкций, передавая их нагрузку слоям грунта или горных пород, которые имеют достаточную несущую способность и подходящие характеристики осадки.

Буронабивные сваи представляют собой сваи, в которых удаление грунта образует отверстие для железобетонной сваи, заливаемой на месте. Грунт заменяется сваей, поэтому сваи «замещают», а не сваи смещения, в которых грунт выталкивается путем забивания или завинчивания сваи.

Буронабивные сваи применяются преимущественно в связных грунтах для формирования висячих свай и при устройстве свайных фундаментов вблизи существующих зданий. Они популярны в городских районах, так как имеют минимальную вибрацию, ограниченное пространство над головой, отсутствие риска качки и необходимость изменения длины свай.

[править] Установка

Буронабивные сваи бурят ковшами и/или шнеками, приводимыми в действие ударным бурением (вибромолоты) или вращательным бурением (закручивание на месте).

В нестабильных слоях грунта использование бентонитовой жидкости помогает стабилизировать скважину, особенно в более глубоких сваях большого диаметра, и позволяет вставлять сильно армирующие стальные каркасы. Это известно как растачивание заподлицо (подробнее см. ниже).

Если бурение и заливка происходят одновременно, сваи называются шнековыми сваями (CFA).

Сваи называются сваями большого диаметра, если их диаметр составляет 600 мм или более. Сваи малого диаметра менее 600 мм иногда укладывают группами под общий ростверк для восприятия больших нагрузок.

Несущая способность свай большого диаметра может быть увеличена за счет расширения ствола в основании. Это достигается за счет расширяющегося режущего инструмента, который разрезает основание конической формы до трехкратного диаметра главного вала.

Форма опоры для сваи или скважины влияет на формирование сваи. Буронабивные сваи могут быть как опорными, так и безопорными.

Если установка свай производится в устойчивых грунтах, может быть возможно пробурить и уложить бетон без предварительной облицовки отверстия. Тем не менее, необходимо принять меры предосторожности, выровняв первый метр скважины, чтобы предотвратить попадание грунта с поверхности в скважину.

Существует две категории поддерживаемых свай в зависимости от используемой обсадной трубы или облицовки.

[править] Постоянный кожух

Скважина может быть сформирована ударным методом, при котором тяжелый режущий инструмент на небольшой треноге сбрасывается с поднятого положения с помощью лебедки для вырезания цилиндра из земли.Операция повторяется до тех пор, пока скважина не будет заглублена на необходимую глубину. По мере резки в отверстие вставляется тонкая секционная подкладка, предотвращающая его обрушение. В качестве альтернативы скважина может быть образована вращательным способом, при котором роторный бур работает внутри обсадной трубы или крепи.

[править] Временный кожух

Обычно скважина поддерживается стальной крепью с резьбовым соединением, которую снимают либо во время, либо после укладки бетона.Трубу можно поднять с помощью лебедки или вытащить из земли.

Бурение с промывкой использует жидкость, такую ​​как бентонит, для вымывания материала из скважины, который был разрыхлен в результате бурения. Жидкость может заливаться сверху (обратная промывка) или прокачиваться через буровую штангу (прямая промывка). Пробуренная скважина облицована временным стальным кожухом для предотвращения обрушения рыхлого поверхностного грунта. По мере бурения в скважину непрерывно подается бентонит.

На требуемую глубину через бентонит опускается арматура и заливается бетон. Бентонит вытесняется бетоном и выкачивается обратно из скважины. Когда бетон достигает верхнего уровня отверстия, временная обсадная труба снимается.

Винтовые сваи | Keller UK

Спиральные сваи, также известные как винтовые сваи, изготавливаются с использованием стальных валов со спиральными витками различных размеров, соответствующих конкретным грунтовым условиям площадки.

Процесс

Сваи обычно устанавливаются с использованием стандартных гусеничных или колесных экскаваторов с навесным моментным двигателем, который контролирует крутящий момент, достигаемый во время установки, для проверки конструкции.

Винтовые сваи выдвигаются в заданные (проектные) опорные слои путем вращения стальных валов с помощью моментного двигателя, прикрепленного к экскаваторной установке/установке. Несколько стальных секций соединены болтовым соединением, а секции добавляются для завершения общей глубины сваи.

Спиральные лопасти, стратегически расположенные вдоль ствола, проникают в почву без шнека, перемещая почву, в то время как крутящий момент тщательно контролируется по мере продвижения сваи. Окончательное значение крутящего момента берется на последнем 1 м продвижения, чтобы убедиться, что свая достигает требуемой конструкции, прежде чем заканчиваться на правильном базовом уровне.

Спиральные сваи способны выдерживать ряд различных осевых, подъемных и сдвигающих сил, хотя они зависят исключительно от грунтовых условий на участке. Большие нагрузки можно сдержать, просто увеличив диаметр сваи и толщину стенки, размер спиральных пластин и количество спиралей на каждой свае. Каждый проект анализируется индивидуально, чтобы убедиться, что местные условия соответствуют специфике проекта. Келлер поможет клиенту предложить наиболее экономичное решение для своего проекта в соответствии с требованиями клиента к программе и бюджету.

Детальное понимание подповерхностных условий (особенно типа пласта грунта, уровня пласта и прочности (значения SPT ‘N’) по глубине необходимо для правильной интерпретации требуемой конструкции и допустимого крутящего момента.

По завершении верхняя часть сваи может быть соединена с конструкцией различными способами с помощью прямого соединения стальной фланцевой пластины или соединения пластины/арматуры с бетоном.

Преимущества

Постоянные или временные заявки

Удаляется с использованием того же оборудования и метода, снижающего воздействие на окружающую среду

Многоразовый, поэтому экологичный продукт

Может загружаться мгновенно, что сокращает время и стоимость программы

Может быть установлен при любых погодных условиях

Без порчи

Возможна установка в загрязненных почвах

Может быть установлен в большинстве почвенных условий

Отсутствие шума и вибрации во время установки

Обеспечение качества

Keller может использовать свои знания и опыт, чтобы предложить и успешно реализовать оптимальное решение.Тестирование статической нагрузки может быть выполнено для мониторинга и подтверждения производительности и соответствия требуемым критериям расчета.
