Отвертка — это… Что такое Отвертка?

Эта статья посвящена инструменту. Если вы интересуетесь коктейлем с таким названием, смотрите статью Отвёртка (коктейль).

Отвёртки с крестовым и прямым жалом

Жала крестовой и прямошлицевой отвёрток

В верхней части рисунка комплект инструментов, включающий часовые отвёртки и рукоять универсальной отвёртки с набором сменных жал. В нижней части различные варианты отвёрток

Отвёртка — инструмент, предназначенный для отвинчивания и завинчивания винтов, шурупов и других деталей с резьбой, на головке которых имеется шлиц (паз).

Конструкция

Простейшая отвёртка представляет собой обычно стержень с лезвием (жалом), которое при работе вставляют в шлиц, другой конец стержня снабжён деревянной или пластмассовой рукояткой.

Диаметр рукоятки находится обычно в пределах от 10 до 40 мм. Поскольку зависимость между диаметром рукоятки и крутящим моментом, выдаваемым на деталь, прямая, то обычно диаметр тем больше, чем больше размер деталей, под шлиц которых рассчитана отвёртка. Поэтому отвёртки, предназначенные для мелких деталей, снабжаются тонкими рукоятками во избежание срыва шлица или резьбы или разрыва детали.

Жало отвёртки изнашивается из-за действия значительных механических напряжений в процессе работы. Для увеличения срока службы жала его изготавливают из специальных износостойких и прочных сплавов, например, из хром-ванадиевых сталей.

Формы шлицев

В зависимости от типа шлица на головке детали используются отвёртки с различными типами лезвий:

  • Прямошлицевые отвёртки (обыкновенные, «плоские», minus)
  • Крестовые отвёртки (иногда называют «plus»)
    • Phillips — самовыталкивающийся. На данный момент устарел, но продолжает широко применяться в приборостроении, так как является стандартом де-факто и занимает мало места в головке.
    • Pozidriv — несамовыталкивающийся. Из-за большой глубины шлица применяется только там, где винты вынуждены иметь большие головки: в мебельном производстве и строительстве. Впрочем, именно в этих отраслях нужен большой крутящий момент, принципиально невозможный для Phillips.
  • Специализированные отвёртки для сложных и малораспространённых шлицев (звездообразные (
  • Звезда (Torx) — применяется в приборостроении как замена Phillips.
    • Звезда со штырьком — то же самое, но также защищает от самостоятельной разборки.
  • Трилистный (Tri-Wing) — ещё один нестандартный шлиц для защиты от самостоятельной разборки.
  • Двухштырьковый (спаннер) — применяется в лифтах и других местах, где требуются одновременно красота и вандалозащита.
  • Асимметричный крестовый (Torq), бристольский — сочетают небольшие габариты и мощную затяжку, применяются в аэрокосмической промышленности и прочих критичных отраслях.

Размеры шлицев

Шлицы одного типа могут иметь различные линейные размеры:

  • Прямые шлицы — различные глубину/ширину
  • Шлицы других форм — размеры, задаваемые стандартизованным номером шлица (например, Ph3 — крестообразный шлиц [Philips], используемый обычно в шурупах диаметрами 4..5 мм)

За редкими исключениями отвёрточное жало подходит только к шлицам с конкретными размерами.

Изменения конструкции

Многие отвёртки имеют одно или несколько из следующих изменений конструкции.

Храповой механизм

Более сложным вариантом отвёртки является отвёртка с храповым механизмом («трещоткой»), благодаря которому стержень с лезвием свободно прокручивается в рукоятке в одном направлении. Такая конструкция позволяет работать отвёрткой, не отрывая руки от рукоятки и не извлекая жало отвёртки из шлица детали. В зависимости от выполняемых функций (отвинчивания или завинчивания) требуется сменить направление прокручивания стержня. Храповой механизм снабжается для этого рычажком-переключателем.

Сменные жала

Выпускаются также универсальные отвёртки, которые представляют собой рукоять, к которой возможно присоединить (с помощью цангового зажима, магнитного шестигранного паза или другим способом) целый набор жал под разные типы и размеры шлицев.

Увеличенная или уменьшенная длина стержня

Обычно длина выступающей из рукоятки части стержня составляет порядка 100..200 мм. Для работы в труднодоступных местах длина стержня может быть значительно увеличена, для работы в тесных условиях — уменьшена (часто с одновременным уменьшением длины рукоятки). Изредка встречаются отвёртки, у которых присутствует возможность изменять длину части стержня, выдающейся из рукоятки, — рукоятка снабжена специальным запирающим устройством, удерживающим стержень в выбранном положении.

Рукоятка поворотная, пистолетная или Т-образная

Для увеличения крутящего момента рукоятка отвёртки может иметь изогнутую (пистолетную, Г-образную) или Т-образную форму. Чем форма рукоятки ближе к Т- или Г-образной, тем больше плечо рычага, тем больший момент силы можно получить. Существуют отвёртки с шарниром в рукоятке, благодаря которому можно изменять угол между осью стержня и осью рукоятки, регулируя длину рычага.

Гибкий вал или зубчатая передача

Часть стержня отвёртки может быть заменена гибким валом или угловой зубчатой передачей для работы в стеснённых условиях.

Шестигранный стержень

Обычно стержень имеет круглое сечение. В некоторых отвёртках применяется стержень с сечением в форме правильного шестиугольника. Благодаря этому возможно вращать отвёртку гаечным ключом для увеличения вращающего момента.

Диэлектрическое покрытие

Для работы вблизи проводников под напряжением или с деталями, находящимися под напряжением, отвёртка может быть покрыта изолирующим материалом. Обычно покрываются рукоятка целиком и стержень за исключением жала. Изоляция такой отвёртки рассчитывается для гарантированной защиты от напряжения в некоторых пределах, испытывается, и об этом ставится отметка на отвёртке.

Пятка для нанесения ударов

Некоторые отвёртки имеют стержень, проходящий через всю длину рукоятки и расширяющийся на конце, противоположном жалу. По этому расширению (пятке) можно наносить удары молотком без угрозы разрушения рукоятки. К таким мерам прибегают в случаях, когда шлиц детали сильно загрязнен и иначе не удается надежно зацепить деталь.

Электрическая отвёртка

Развитием идеи отвёртки является электрический инструмент, приводящий в движение сменное отвёрточное жало. С этой целью используют дрели и специализированные аккумуляторные отвёртки (винтовёрты и шуруповёрты).

Wikimedia Foundation. 2010.

Виды отверток от классических до специализированных

Виды отверток имеют большое многообразие, т.к. это универсальный инструмент, который может быть полезен в самых разных ситуациях.

Еще недавно выбор инструмента был ограниченным, сейчас же появилось много различного крепежа, и рынок получил новые виды отверток, подходящих к тому или иному сечению болтов или шурупов.



Отвертка



На смену обычным отверткам пришли новые, модернизированные модели, все они довольно востребованы и служат для разных целей.

Отвертка – это  незаменимый помощник любого мастера, работающего руками.

Устройство и характеристики

Конструктивно отвертка состоит из наконечника, стрежня и рукояти.

Рабочая часть инструмента – это наконечник, или как его еще называют, жало или лопатка, может иметь разную форму.

Конструкция отвертки

Для удобства некоторые отвертки производят с намагниченным наконечником, который удерживает метиз и не дает ему упасть.

Рукоятки имеют разные модификации, т.к. некоторые виды работ затруднительно или невозможно выполнить с помощью обычной отвертки с прямой ручкой.

Помимо классической формы, существуют еще три вида рукояток:

• Т-образные – для придания большего крутящего момента;

Т-образная отвертка

• Г-образные или L-образные – в виде своеобразного ключа со шлицем в форме шестиконечной звезды;

Отвертка Г-образная

• Переломные – отличаются возможностью вкручивать детали под любым углом

Отвертка переломная

Стержни отверток бывают разной длины и формы.

Еще один немаловажный нюанс – сталь отвертки должна соответствовать требованиям ГОСТ 47-52 HRC.

Благодаря этому показателю устанавливается оптимальная твердость стержня, и отсутствует риск его поломки при вкручивании с усилием.

В основном для изготовления стрежней используют хромованадиевую сталь.

Дополнительной защитой металла от коррозии служат различные напыления.

Размеры

Чтобы отвертка прослужила долго, и не стерлась, важно выбрать правильный размер инструмент с нужным наконечником.

Для каждого вида разработаны специальные стандарты размеров, и присвоены им номерные обозначения.

Шлицевые отвертки с плоской формой наконечника могут иметь ширину от 2 до 18 мм, а крестообразные модели идут с нумерацией от 0 до 4.

Отвертка с плоским шлицем

Все номерные виды рассчитаны на определенный диаметр наружной резьбы:

• № 0 – до двух мм;
• № 1 – от двух до трех мм;
• № 2 – от трех до пяти мм;
• № 3 – от пяти до семи мм и т.д.

Размеры стержня зависят от номера отвертки.

Так, например, нулевая отвертка имеет диаметр стержня 4 миллиметра при длине до 80 миллиметров.

По мере возрастания номера увеличивается диаметр и длина стержня.

Что нужно знать о рукоятке и стержне

Сейчас выбор отверток достаточно велик, поэтому можно легко растеряться во всем многообразии этого инструмента.

Выбирая отвертку, следует обратить внимание на такой показатель, как эргономичность – рукоять должна быть удобной, аккуратной, нескользкой.

Эргономичная рукоятка

Если в качестве материала для ручки была использована резина, то тут не должно быть лишних наплывов или микроскопических трещин.

Качество стержня определяется по наличию на нем маркировки, это свидетельствует о том, что изделие было изготовлено в заводских условиях.

Прочность наконечника определяется цветом, если жало темнее, чем сам стержень, значит, были использованы специальные напыления для придания дополнительной прочности.

Виды отверток и их назначение

Универсальная отвертка слесарная – это инструмент, который есть практически в каждом доме.

Благодаря отвертке можно выполнять ремонтные работы разной степени сложности, главное знать, какой тип и диаметр подойдет в каждом конкретном случае.

О том, какие бывают отвертки можно узнать, если детальнее углубиться в тему.

Отличительной особенностью всех видов является разное толщина стержня.

Наиболее популярными считают отвертки с круглым и квадратным сечением, с прямым или крестообразным шлицем.

Однако технический прогресс не стоит на месте и наряду с новыми видами крепежа появляются профессиональные отвертки для вкручивания болтов, шурупов и прочих элементов.

Все это делается для того, чтобы облегчить работу потребителям.

• На данный момент кроме универсальных моделей существует еще несколько модернизированных видов отверток для проведения разных работ.

Например, переставная отвертка отличается своей универсальностью, т.к. с одной стороны стержня она плоская, а с другой крестовая.

Отвертка переставная

Некоторые переставные модели имеют несколько разных наконечников, что повышает универсальность инструмента.

Отвертка переставная с разными насадками

• Точная или как ее еще называют, тонкая отвертка – подойдет для ремонта мобильных телефонов, ее маркировка соответствует нулевому обозначению.

Отвертка точная

Изделие производят с малым размером шлица, не более 2мм, что позволяет выполнить точную работу с мелкими деталями.

• Особые эргономичные свойства приобрела двухкомпонентная отвертка, ее отличительной особенностью стала прочная рукоять из комбинированных материалов.

Для покрытия рукояти использовали полипропилен и резину.

Отвертка двухкомпонентная

Двухкомпонентное покрытие способствует надежному захвату, чтобы изделие уже не могло выскользнуть из рук.

• Для работы с тонкими деталями используют часовые отвертки, с их помощью ремонтируют часовые механизмы.

Отвертки часовые

Размер наконечника изделия – не более миллиметра.

На этом классификация профессиональных монтажных отверток не заканчивается, существует еще много разновидностей моделей, предназначенных для определенных целей.

Формы шлица и маркировка

Существует более двадцати видов шлицев, каждый из них имеет свою форму, и предназначен для вкручивания совершенно разных крепежных элементов.

К наиболее распространенным видам относятся прямошлицевая и крестообразная отвертки.

Далее по популярности уже идут другие модели, более сложной формы.

1. Шлиц отвертки прямой выполнен в форме лопатки.

Данная модель предназначается для винтов с прямой прорезью, имеет маркировку SL и разную длину шлица.

Отвертка шлиц SL

В основном такие отвертки предназначаются для бытового использования.

2. Крестовая отвертка имеет обозначение PH.

По форме жало отвертки напоминает конус – ее четыре грани образуют крестообразный шлиц.

Отвертка шлиц PH

Используют такой вид не только в быту, но и в профессиональном строительстве.

Преимуществом является повышенная прочность изделия и качественное сцепление инструмента с винтом.

Бывают и универсальные виды таких отверток с комбинацией видов PH и SL.

На сегодняшний день существует два типа крестовых отверстий с маркировками PH и PZ.

Отвертка шлиц PH и PZ

Шлиц PZ показан на картинке справа.

В чем отличия PZ и PH?

Если винт имеет головку с обычным крестом – это PH, если же крест между граней имеет дополнительные засечки под 45 градусов, то это PZ.

Отличаются данные типы наконечников еще и тем, что вариант PZ имеет большее углубление, позволяющее лучше фиксироваться в его отверстии.

Крестообразная форма благодаря усовершенствованию помогает лучше выполнять крутящий момент благодаря большей площади прилегания.

Чем выше числовое значение рядом с маркировкой (от 0 до 3), тем больше размер шлица отвертки. Например, маркировка ph4 является наиболее высоким порогом размеров, таким инструментом можно закручивать самые крупные винты, в отличие от первого ph2.

Второй размер является наиболее популярным при проведении различного рода работ.

Требования ГОСТ 17199 распространяются на все слесарно-монтажные отвертки, которые имеют прямой или крестообразный шлиц, за исключением инструмента, предназначенного для проведения электромонтажных работ.

Специальные отвертки

Помимо основных видов существует целый набор специальных отверток, предназначенных для проведения узкоспециализированных работ.

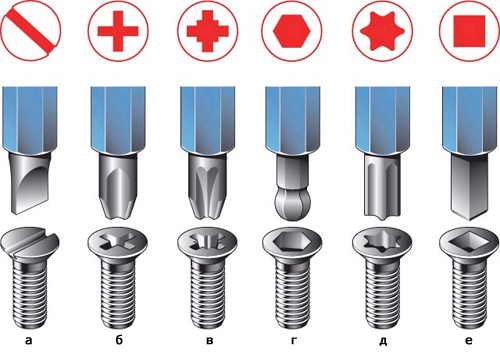

Схема разных шлицев

Часто такой инструмент изготавливают производители фирменной продукции, желающие тем самым обезопасить свои товары от подделок и несанкционированного вскрытия.

К специализированным видам инструмента относятся: шестигранные модели, отвертки со шлицем в виде звездочки, трилистника, спаннера и т.д.

Такие изделия имеют нестандартную форму шлицев, что позволяет вкручивать крепеж, имеющий особую резьбу.

Подробнее о видах специализированных отверток

1. Отвертка звездочка (маркировка TORX) – имеет жало в форме шестиконечной звезды.

Отвертка со шлицем в форме звезды

Инструмент используется редко – винты для данного типа устанавливают в том случае, если производитель желает ограничить несанкционированный беспроблемный доступ к технически важным деталям.

Изделие в основном используют для ремонта мелкой бытовой техники, мобильных телефонов и т.д.

2. Шестигранный шлиц имеет изделие с маркировкой HEX.

Отличительной особенностью данной модели является высокий уровень силы крутящего момента, который в разы превосходит показатели всех вышеперечисленных вариантов.

Отвертка шестигранная HEX

Инструмент такого вида применяют для работы в мебельной отрасли, а также в тех местах, где особенно необходимо надежное соединение.

3. Другой вариант шестигранных отверток называют шестигранниками и отличие от предыдущего вида заключается в выпуклой части наконечника.

Отвертка-шестигранник

4. Трехлучевая отвертка имеет нестандартную форму шлица в виде трилистника, что собственно и является ее преимуществом.

Отвертка трехлучевая

Крепеж такой формы почти невозможно разобрать самостоятельно, данная особенность обеспечивает надежность и защиту аппаратуры от несанкционированного проникновения внутрь систем, например звуковой аппаратуры.

5. Отвертка u-образная или «Спаннер» – имеет жало в виде двух штырей.

Отвертка u-образная

Спаннер используют при ремонте бытовой техники и лифтов, благодаря необычной форме инструмента часто удается избежать последствий от действий вандалов.

6. Асимметричный крест – такой шлиц метизов практически невозможно встретить в быту.

Шлиц ассиметричный крест

Особенностью такой формы шлица является то, что инструмент применяют в аэрокосмической промышленности.

Еще одно преимущество вида – сильный момент затяжки, который не встречается более ни в одной модели.

7. Квадратная отвертка – это также редкий вид, имеющий узкую область применения, т.к. ее наконечник выполнен в виде квадрата.

Отвертка квадратная

Это некая разновидность шестигранной модели.

Необычная форма наконечников специализированных отверток позволяет вкручивать, и выкручивать винты со сложной резьбой быстро и без особых усилий.

Модернизированные отвертки

Профессиональный инструмент отличается дополнительным набором функций.

Конечно же, еще не была создана звуковая отвертка по образу и подобию универсальной модели из сериала «Доктор Кто», способная посредством кибернетических волн воздействовать на различные механизмы.

Отвертка звуковая

Но прогресс не стоит на месте, и кто знает, может в недалеком будущем человечество получит новые и суперсовременные девайсы.

Уже сейчас существуют модели, на фоне которых отвертка слесарная выглядит моделью инструмента из прошлого.

Но по-прежнему набор отверток усиленных цельнометаллических остается востребованным кейсом для специалистов самого разного профиля.

Так чем же примечательны модернизированные виды отверток?

Об этом подробнее.

1. Диэлектрические

Отвертки этого типа применяются для электромонтажных работ.

Отвертка диэлектрическая

Специальная изоляция стержня отвертки защищает мастера от удара током, что позволяет использовать инструмент для откручивания деталей, находящихся под высоким напряжением.

Данный вид инструмента часто оборудуют индикатором для распознавания скрытой проводки, что позволяет «прозванивать» данные участки в целях последующего ремонта электрических сетей.

2. Ударные

Такой вид инструмента применяют для работы с крупными деталями, поскольку принцип его действия направлен на создание усиленного импульса.

Отвертка ударная

Во время вкручивания энергия удара направляется непосредственно на винт, что позволяет утопить деталь без каких-либо особых усилий.

В наборе с ударной отверткой идут различные насадки, все они, как правило, большого размера.

Данный вид часто используют при повреждениях крепежных деталей коррозией, когда крепеж намертво врастает в поверхность.

Благодаря ударному механизму открутить такие болты можно без дополнительных физических усилий.

3. Реверсивные

Для длительных работ с крепежом предназначена реверсивная отвертка с храповым механизмом.

Отвертка реверсивная

Данный вид инструмента поставляется со сменными битами разного сечения и диаметра.

Благодаря этому инструменту можно легко вкручивать, и закручивать различные детали без отрыва руки.

Изделие имеет вращающийся наконечник, который крутится за счет обратного вращения, рука мастера в этот момент остается неподвижной.

Суперсовременная механическая отвертка больше всего подходит специалистам, чей род деятельности подразумевает частую работу с деталями.

4. Аккумуляторные

Усовершенствованный вид, имеет встроенный аккумулятор, благодаря которому изделие может работать как шуроповерт.

Отвертка аккумуляторная

С таким инструментом мастеру вообще нет необходимости прилагать какие-либо усилия на вкручивание, при этом затяжка будет более качественной с выверенным усилием, чем при ручном вкручивании с помощью другого вида инструмента.

Такие модели применяется для сборки различных изделий и их ремонта.

5. Телескопические

Инструмент имеет особое строение стержня в виде удочки, позволяющее регулировать его длину.

Отвертка телескопическая

С помощью специального запорного механизма установленный параметр длины можно надежно фиксировать.

Такие модели часто имеют магнитные наконечники, облегчающие работу мастера.

Например, при помощи магнита можно достать упавший винтик из труднодоступного места, или увеличить длину стержня для работы с инструментом с деталями, находящимися на большей глубине.

6. Динамометрические

Используют динамометрические модели инструмента в основном в высокотехнологичных отраслях, например, в авиации, кораблестроении и т.д.

Отвертка динамометрическая

В рукоятку инструмента вмонтирован специальный экран, который отображает показатели прикладываемого усилия при затяжке любой детали.

Это очень удобная и полезная функция, поскольку только так специалист может задать необходимый момент и закрепить все детали с одинаковым усилием.

Какие виды отверток нужны для работы каждому конкретному специалисту зависит от сферы деятельности человека.

На сегодняшний день существует огромное количество инструмента для выполнения самых разных видов слесарно-монтажных работ.

При выборе определенного инструмента особенно необходимо обращать внимание на маркировки изделий, только так можно обезопасить себя от покупки подделки сомнительного качества и приобрести инструмент, изготовленный в заводских условиях.

Отвёртка — это… Что такое Отвёртка?

Эта статья посвящена инструменту. Если Вы интересуетесь коктейлем с таким названием, смотрите статью Отвёртка (коктейль).
Отвёртки с крестовым и прямым наконечником Наконечник крестовой и прямошлицевой отвёрток В верхней части рисунка комплект инструментов, включающий часовые отвёртки и рукоять универсальной отвёртки с набором сменных наконечников. В нижней части различные варианты отвёрток Простой набор инструментальных бит, с удлинителем 1 1/4″ и ручной «трещоткой».

Отвёртка — ручной слесарный инструмент, предназначенный для завинчивания и отвинчивания крепёжных изделий с резьбой, на головке которых имеется шлиц (паз).

Конструкция

Простейшая отвёртка представляет собой обычно стержень с наконечником, который при работе вставляют в шлиц, другой конец стержня снабжён деревянной, пластмассовой или резиновой рукояткой.

Диаметр рукоятки находится обычно в пределах от 10 до 40 мм. Поскольку зависимость между диаметром рукоятки и крутящим моментом, выдаваемым на деталь, прямая, то обычно диаметр тем больше, чем больше размер деталей, под шлиц которых рассчитана отвёртка. Поэтому отвёртки, предназначенные для мелких деталей, снабжаются тонкими рукоятками во избежание срыва шлица или резьбы или разрыва детали.

Наконечник отвёртки изнашивается из-за действия значительных механических напряжений в процессе работы. Для увеличения срока службы наконечника его изготавливают из специальных износостойких и прочных сплавов, например, из хром-ванадиевых -молибденовых сталей.

Виды наконечников

В зависимости от типа шлица на головке детали, используются отвёртки с различными типами наконечников.

Стандартные

Получили повсеместное распространение.

  • Прямой шлиц (шлицевой) — самый простой и исторически первый вид шлица.
  • Phillips — крестообразный самовыталкивающийся. На данный момент устарел, но продолжает широко применяться в приборостроении, так как является стандартом де-факто и занимает мало места в головке.
  • Pozidriv — усовершенствованная версия шлица Phillips, несамовыталкивающийся. Из-за большой глубины шлица применяется только там, где винты вынуждены иметь большие головки: в мебельном производстве и строительстве. Впрочем, именно в этих отраслях нужен большой крутящий момент, принципиально невозможный для Phillips.
  • Шестигранный шлиц — позволяет получить большой крутящий момент.
  • Torx (звёздообразный шестилучевой) — позволяет получить большой крутящий момент, применяется в производстве бытовой техники, машиностроении.

Специальные

Если к винту предъявляются специальные требования, такие как красота, защита от выкручивания или огромное усилие затяжки в компактной головке, применяются специальные шлицы.

  • Tri-Wing (трёхлопастной) — используется в авиакосмической промышленности и в производстве электронных устройств.
  • Torq-Set (асимметричный крестообразный) — применяется только в авиакосмической промышленности.
  • One-way — вообще не предусмотрен для выкручивания.
  • Двухштырьковый (спаннер) — применяется в лифтах и других местах, где требуются одновременно красота и вандалозащита.

Размеры шлицев

Шлицы одного типа могут иметь различные линейные размеры:

  • Прямые шлицы — различные глубину/ширину;
  • Шлицы других форм — размеры, задаваемые стандартизованным номером шлица (например, Ph3 — крестообразный шлиц Phillips, используемый обычно в шурупах диаметрами 4..5 мм).

За редкими исключениями наконечник отвёртки подходит только к шлицам с конкретными размерами.

Изменения конструкции

Многие отвёртки имеют одно или несколько из следующих изменений конструкции.

Храповой механизм

Более сложным вариантом отвёртки является отвёртка с храповым механизмом («трещоткой»), благодаря которому стержень с наконечником свободно прокручивается в рукоятке в одном направлении. Такая конструкция позволяет работать отвёрткой, не отрывая руки от рукоятки и не извлекая наконечник отвёртки из шлица детали. В зависимости от выполняемых функций (отвинчивания или завинчивания) требуется сменить направление прокручивания стержня. Храповой механизм снабжается для этого рычажком-переключателем.

Сменные наконечники

Отвёртка-битодержатель

Выпускаются также универсальные отвёртки, которые представляют собой рукоять, к которой возможно присоединить (с помощью цангового зажима, шестигранного или квадратного шлица, или другим способом) целый набор наконечников под разные типы и размеры шлицев.

Увеличенная или уменьшенная длина стержня

Обычно длина выступающей из рукоятки части стержня составляет порядка 100..200 мм. Для работы в труднодоступных местах длина стержня может быть значительно увеличена, для работы в тесных условиях — уменьшена (часто с одновременным уменьшением длины рукоятки). Изредка встречаются отвёртки, у которых присутствует возможность изменять длину части стержня, выдающейся из рукоятки, — рукоятка снабжена специальным запирающим устройством, удерживающим стержень в выбранном положении.

Рукоятка поворотная, пистолетная или Т-образная

Для увеличения крутящего момента рукоятка отвёртки может иметь изогнутую (пистолетную, Г-образную) или Т-образную форму. Чем форма рукоятки ближе к Т- или Г-образной, тем больше плечо рычага, тем больший момент силы можно получить. Существуют отвёртки с шарниром в рукоятке, благодаря которому можно изменять угол между осью стержня и осью рукоятки, регулируя длину рычага.

Гибкий вал или зубчатая передача

Часть стержня отвёртки может быть заменена гибким валом или угловой зубчатой передачей для работы в стеснённых условиях.

Гранёный стержень

Обычно стержень имеет круглое сечение. В некоторых отвёртках применяется стержень с сечением в форме квадрата или правильного шестиугольника. Благодаря этому возможно вращать отвёртку гаечным ключом для увеличения вращающего момента.

Диэлектрическое покрытие

Для работы вблизи проводников под электрическим напряжением или с деталями, находящимися под напряжением, отвёртка может быть покрыта изолирующим материалом. Обычно покрываются рукоятка целиком и стержень за исключением наконечника. Изоляция такой отвёртки рассчитывается для гарантированной защиты от напряжения в некоторых пределах, испытывается, и об этом ставится отметка на отвёртке.

Пятка для нанесения ударов

Некоторые отвёртки имеют стержень, проходящий через всю длину рукоятки и расширяющийся на конце, противоположном наконечнику. По этому расширению (пятке) можно наносить удары молотком без угрозы разрушения рукоятки. К таким мерам прибегают в случаях, когда шлиц детали сильно загрязнен и иначе не удается надежно зацепить деталь.

Подстроечная отвёртка

Подстроечные отвёртки (одна из разновидностей)

Отвёртка, сделанная целиком из пластмассы или керамики. Предназначена для настройки чувствительной аппаратуры, снижает наводки от руки, не искажает параметры настраиваемой цепи (емкость, индуктивность или намагниченность).

Электрическая отвёртка

Развитием идеи отвёртки является электрический инструмент, приводящий в движение сменный наконечник отвёртки. С этой целью используют дрели и специализированные аккумуляторные отвёртки (винтовёрты и шуруповёрты).

См. также

Специальные отвертки, их виды, особенности и назначение

нет СтатьяВидео В каждом доме должна быть отвертка. Конечно, все разновидности приобретать нет необходимости, но, какие нужны для дома, понять очень легко.

Такой инструмент необходим для замены розетки или выключателя, ремонта в квартире и бытовой техники. Конечно, можно приобрести шуруповерт, но для мелкого ремонта он…

Какие бывают виды отверток?

нет

В каждом доме должна быть отвертка. Конечно, все разновидности приобретать нет необходимости, но, какие нужны для дома, понять очень легко. Такой инструмент необходим для замены розетки или выключателя, ремонта в квартире и бытовой техники. Конечно, можно приобрести шуруповерт, но для мелкого ремонта он совершенно ни к чему. Можно обойтись самой простой и недорогой альтернативой. В этой статье мы рассмотрим существующие виды отверток и их назначение, маркировку, а также фото примеры.

Конструктивные особенности

Отвертка состоит из трех частей: наконечника, стержня и рукоятки. Типы наконечника зависят от того, какой крепежный элемент необходимо завинтить. Их названия и зависят от формы наконечника. Крепежный элемент может быть винтом, шурупом или саморезом. Ранее большим спросом пользовались приспособления с прямым шлицем, но сейчас применение крестовых приспособлений стало более популярным.

Какие бывают шлицы? Существуют различные виды шлицов. Популярные виды – это в форме звездочки и шестигранный элемент. Очень важно чтобы наконечник был прочным и твердым. А для лучшего удерживания его обрабатывают специальным напылением, которое обладает высоким коэффициентом трения.

Разновидности инструмента позволяют подобрать удобный вариант для работы в различных местах. Так отвертка может быть с длинной или короткой ручкой, с квадратным или шестигранным сечением. Ручка может быть пластиковой или деревянной и по форме чаще всего цилиндрическая. Но встречаются и в форме буквы «Т» или пистолетного вида.

Обзор разновидностей

Так какие

Специальные отвертки, их виды, особенности и назначение

Специальные отвертки отличаются от обычных, своей конфигурацией, формой шлица, материалами и конечно же назначением.

Все подробности смотрите далее.

У каждого хозяина в доме можно найти минимум одну крестовую и плоскую отвертки.

При всей своей простоте, этот инструмент заслуживает особого внимания.

Без него не обходится ни один ремонт бытовой техники, розеток, выключателей и любых устройств с винтами или саморезами.

Кроме знакомых плоских и крестовых вариантов, в любом магазине бытового и строительного инструмента можно отыскать специальные отвертки.

Типы шлицев

Их конструктивные особенности позволяют работать с крепежными элементами с особой формой шлица.

Конструктивные особенности

Простейшая отвертка состоит из следующих частей:

Рукоятка

Эта часть обеспечивается удобное использование.

В зависимости от того, где планируется использовать инструмент, ручка может иметь пятигранное, шестигранное, круглое, квадратное сечение и др.

Также важным параметром является ее размер.

Например, существуют действительно миниатюрные отвертки, размер ручки которых настолько мал, что рассчитан на работу пальцами, а не кистью руки.

Спецотвертки-мини

В качестве материала для изготовления ручки используется, как правило, резина, пластик и дерево.

Ее форма, кроме всем привычной цилиндрической, может быть выполнена в форме буквы “Т” или “Г”.

Стержень

Его длинна и толщина подбирается в соответствие с глубиной и диаметром отверстия, в котором расположен шуруп или винт.

Жало

Жало – наконечник, форма которого соответствует форме шлица крепежного элемента.

Долговечность инструмента напрямую зависит от материала, из которого изготовлено его жало.

Влияют такие параметры, как прочность и твердость.

Изначально форма рабочей поверхности представляла собой подобие лопатки, что соответствовало форме паза крепежного элемента.

Со временем популярность набрали шестигранные, крестовые, квадратные и другие шлицы, продлевающие срок службы инструмента.

Спецотвертки позволяют выполнять надежный монтаж нестандартных метизов.

Повышенный коэффициент трения обеспечивает специальное напыление, предотвращающее выскакивание жала из паза крепежной детали.

Специальные отвертки виды

В отличие от традиционных крестовых и плоских отверток, сфера применения которых очень и очень широка, инструменты со специфической формой наконечника подходят исключительно для работы с определенными типами шлицев крепежных элементов.

Например, для ремонта Iphone нужна специальная отвертка типа Pentalobe.

В моделях 4, 4S, 5 и 5S используются так называемы “пятиконечные антивандальные винты”.

Форма шлица у них напоминает звезду с закругленными вершинами.

Отвертки для Iphona

В ремонте миниатюрных устройств, электроники мобильных телефонов, плееров, игровых приставок, используются специальные высокоточные прецизионные отвертки.

Их наконечники заточены в полном соответствии с формой шлица винтов малых размеров.

Особое место среди инструмента занимают специальные часовые отвертки.

Они созданы для работы даже с самыми миниатюрными часовыми механизмами.

Предельно маленькое жало, способное примагничивать болтики, обеспечивает максимальное удобство работы.

Такие отвертки изготавливаются специально для точных работ.

Среди специальных отверток особое место занимают универсальные инструменты.

Представляют они собой набор наконечников (бит) и рукоять с фиксатором.

Таким образом можно использовать один инструмент с насадками под большинство шлицев крепежных элементов.

Еще одним видом специального инструмента являются индикаторные отвертки.

Они слабо подходят для работы с крепежами, а их основной функцией является определение фазы и нуля в сетях переменного тока.

Продвинутые модели имеют электронную начинку.

Они позволяют определять плюсовые и минусовые полюса постоянного тока.

Показывают напряжение сети, используются для поиска скрытой в стеновых панелях проводки.

Диэлектрические отвертки

Это – специальные инструменты для работы с электросетями и силовым оборудованием, напряжение в которых не превышает 1000В.

Диэлектрическая отвертка

Рукоять таких отверток изготавливается из поликарбоната или полиэтилена с полиформальдегидным покрытием, что обеспечивает безопасность.

Реверсивные отвертки

Это еще один тип специального инструмента.

Предназначены для закручивания или откручивания крепежей, не отрывая от них жала.

В рукояти таких отверток расположен специальный реверсивный механизм, позволяющий вращать рабочую часть инструмента лишь в одном направлении, например, на закручивание.

Отвертка реверсивная

В этом случае противоположный ход стержня блокируется трещоткой.

Жало остается на месте, а ручка проворачивается.

Реверсивный инструмент удобен тем, что позволят работать без перехвата руками.

На рукоятке имеется специальный переключатель хода, каждое из двух положений которого блокирует вращение стержня в определенном направлении.

Рассмотрим наиболее популярные, востребованные типы специальных шлицев отверток.

Шестигранная h или hex

Рабочая часть отвертки типа hex выполнена в виде шестигранника.

Отвертка шестигранная

Дополнительные грани инструмента обеспечивают высокий крутящий момент, превышающий момент у вариантов с крестовидным шлицем в 10 раз.

Крепежи с шестигранным шлицем часто используются в электротехническом оборудовании, элементы которого находятся под опасным для человека напряжением.

Звездообразные

Отвертки, имеющие специальный звездообразный наконечник, используются для работы с различной электроникой.

Отвертка звездообразная

Сечение наконечника выполнено в форме звезды (шестиконечной, пятиконечной, восьмиконечной).

Это повышает их крутящий момент и сцепление с крепежными элементами, снижает прикладываемо усилие.

Данный тип наконечников снижает вероятность “зализывания” шлица.

Как правило, такие специальные инструменты выполнены в виде рукояти со стержнем.

На стержне находится крепление под съемные наконечники различных форм и размеров.

Уникальным в своем роде является шлиц EIGHT-WING, выполненный в виде восьмиконечной звезды, по центру которой находится направляющее отверстие.

Квадратные

Шлиц отвертки, рабочая часть которого в сечении выполнена в форме квадрата, известен как квадратный шлиц.

Отвертка квадратная

Другое название этого варианта – SQUARE HEAD.

Менее распространенным является SQUARE TEMPER RESISTANT – квадрат, в центре которого находится отверстие под направляющую.

U-образные

Наконечники специальных U-образных отверток в продольном сечении представляют собой подобие буквы U английского алфавита.

Отвертка U-образная

Отыскать их намного сложнее, чем стандартные, даже в специализированных магазинах.

Изготавливаются они под крепежи, на шляпке которых расположены два отверстия с противоположной стороны и на равном расстоянии от центра.

Инструменты с U-образным наконечником относятся к вилочному типу.

Вилочные

Вилочные наконечники отверток, как правило, выпускаются в вариантах с двумя усиками, называются U-образными.

Болт с U-образным шлицем

Очень редко встречаются варианты с тремя и более усиками, а инструмент для работы с такими шлицами отыскать крайне тяжело, разве что по спецзаказу.

Трехгранные

Наконечники отверток, сечение которых выполнено в виде равностороннего треугольника, называются Triangle.

Отвертка трехгранная

Крепежи с такой формой шлицев встречаются, хоть и редко, в игрушках и компьютерной технике.

Под шлиц One-way

Шлиц One-way используется в резьбовых соединениях, предназначенных только для закручивания.

Крепежные элементы с таким шлицем используются в местах, где требуется дополнительная защита от вандализма.

Например, в общественном транспорте.

Шлиц One-way

Для закручивания используется обыкновенная плоская отвертка.

Болт со шлицем One-way

Чтобы выкрутить, скажем, винт со шлицем One-way, придется прибегнуть к дополнительным мерам, например, прорезать канавку под прямой шлиц.

Иногда приходится приваривать точечной сваркой металлический стержень, или даже высверливать шляпку.

Бристольские

Наконечники специальных отверток под бристольский шлиц в поперечном разрезе напоминают шестиконечную шестерню.

Шлиц Бристольский

Отвинтить крепежный элемент с таким шлицем можно попытаться, используя плоскую отвертку подходящего размера, но в случае неудачи, крепеж придется высверливать.

Инструменты с бристольским шлицем популярны среди работников сервисных центров и различных мастерских электроники.

Под шлиц Torq-Set

Наконечники специальных отверток Torq-Set выполнены в виде четырех крыльев.

Шлиц Torg set

В поперечном сечении напоминают крестообразный вариант, но так называемые “крылья” располагаются не напротив друг друга, а несколько смещены относительно центра.

Болт со шлицем Torg set

Под шлиц типа Torx

Специальные отвертки под звездообразный шлиц типа Torx в основном используются в различных сервисных центрах и мастерских.

Отвертка под шлиц Torx

Продиктовано это тем, что болты и шурупы со шлицем в виде шестиконечной звезды – частое явление в электронике, например, в мобильных телефонах.

Не редко изготавливают магнитные наконечник для таких отверток, что позволяет комфортно работать с мелкими деталями, предотвращает их утерю.

Под звездчатый шлиц

Звездчатый шлиц от звездообразного отличается тем, что в поперечном разрезе он представляет собой звезду с острыми вершинами.

Отвертка под звездчатый шлиц

В это же время звездообразный шлиц может иметь закругленные или тупые вершины.

Маркировка

Чтобы отвертка наверняка подошла под определенный крепеж, необходимо обратить внимание на ее маркировку.

В соответствие с государственными требованиями стандарта, в ней зашифрован не только тип шлица, но и длинна стержня, номер крепежного элемента.

Например, маркировка РН3×150мм свидетельствует, что инструмент имеет крестовый шлиц (РН).

Такой шлиц подходит для крепежных элементов диаметром, соответствующем номеру 3 (5-7мм), а длинна стержня составляет 150мм.

Часто маркировка содержит и информацию о материале, из которого изготовлен инструмент.

Так, аббревиатура CrMo говорит о том, что рабочая часть изготовлена из хромомолибденового сплава.

Наборы специальных отверток

Если работать специальными отвертками приходится часто, имеет смысл приобрести несколько наборов с различными, или даже сменными наконечниками.

Набор отвертка с битами под разные шлицы

Это позволит сэкономить не только средства на покупку, но и время на поиск необходимого инструмента или насадки.

В хорошем наборе отверток уже изначально присутствуют все ходовые наконечники различных размеров.

Производители

Среди мастеров особое место занимают швейцарские и немецкие инструменты.

Они надежны, долговечны, обладают высоким качеством исполнения и хорошим запасом прочности.

Сегодня и некоторые отечественные производители стараются не отставать от зарубежных аналогов, предлагая действительно хорошие отвертки и их наборы с гарантией качества.

Что же касается инструмента из КНР, то следует помнить, что годы “китайского барахла” давно позади.

Продукция современного Китая предлагается в двух вариантах: дешевый одноразовый и качественный по приемлемой цене.

Среди китайского инструмента можно встретить качественные и недорогие экземпляры, а связано это с низкой стоимостью производства.

Для редкого мелкого ремонта дома подойдет и простенький китайский инструмент.

Но вот его надежность всегда под вопросом.

Бывает такое, что в первый же день использования жало раскалывается на две части прямо в шлице.

Более частым явлением является проворот рукояти, когда она свободно вертится в обе стороны, а стержень остается на месте.

В любом случае, специалисты сами знают, инструмент от какого производителя им нужен.

А новички выберут для себя хорошие варианты, основываясь на своем будущем опыте и рекомендациях более “продвинутых” товарищей.

Отвёртка — Википедия. Что такое Отвёртка

Отвёртки с крестовым и прямым наконечником Наконечник крестовой и прямошлицевой отвёрток В верхней части рисунка комплект инструментов, включающий часовые отвёртки и рукоять универсальной отвёртки с набором сменных наконечников. В нижней части различные варианты отвёрток Простой набор инструментальных насадок, с удлинителем 1 1/4″ и ручной «трещоткой».

Отвёртка — ручной слесарный инструмент, предназначенный для завинчивания и отвинчивания крепёжных изделий с резьбой. Чаще всего винтов и шурупов, на головке которых имеется шлиц (паз). Обычно представляет собой металлический стержень с наконечником и рукояткой (пластмассовой или деревянной)[1]. ГОСТ 29308-92 «Инструмент монтажный для винтов и гаек. Номенклатура» относит к отвёрткам также некоторые виды ключей (ключи торцовые и ключи для круглых гаек с шлицем (шлицами) или отверстиями на торце) и сменные головки с внутренним и наружным зевом (по ГОСТ 25604-83 «Сменные головки. Типы и основные размеры»).

Конструкция

Простейшая отвёртка представляет собой обычно стержень с наконечником, который при работе вставляют в шлиц, другой конец стержня снабжён деревянной, пластмассовой или резиновой рукояткой. Материал рукоятки и её форму выбирают исходя из соображений повышения сцепляемости с рукой.

Диаметр рукоятки находится обычно в пределах от 10 до 40 мм[источник не указан 1725 дней]. Поскольку зависимость между диаметром рукоятки и вращающим моментом, выдаваемым на деталь, прямая, то обычно диаметр тем больше, чем больше размер деталей, под шлиц которых рассчитана отвёртка. Поэтому отвёртки, предназначенные для мелких деталей, снабжаются тонкими рукоятками во избежание срыва шлица или резьбы или разрыва детали. Некоторые отвёртки имеют в рукоятке отверстие, которое позволяет усилить вращающий момент при использовании рычага, продеваемого в это отверстие (это, как правило, незаявленная функция такого отверстия, и приложение чрезмерных усилий может привести к разрушению рукоятки; прямое назначение усиления вращающего момента при использовании рычага имеет поводок под ключ), или используется для крепления страховочного шнура. В рукоятке отвёрток со сменными вставками может располагаться полость для хранения отвёрток-вставок. На торце рукоятки отвёрток для точных (ювелирных) работ располагается, как правило, крутящаяся опорная пятка.

Наконечник отвёртки изнашивается из-за действия значительных механических напряжений в процессе работы. Для увеличения срока службы наконечника его изготавливают из специальных износостойких и прочных сплавов, например, из хром-ванадиевых -молибденовых сталей.

Виды рабочей части

В зависимости от типа шлица на головке детали, используются отвёртки с различными типами рабочей части.

НазначениеТипИзображениеПримерОписание
СтандартныеПрямой шлиц (шлицевой)Screw Head - Slotted.svgЛопатка по «ГОСТ 24437-93 Отвертки слесарно-монтажные. Лопатки слесарно-монтажных отверток для винтов и шурупов с прямым шлицем. Размеры», самый простой и исторически первый вид рабочей части.
PhillipsScrew Head - Phillips.svgКрестообразный самовыталкивающийся. Тип H по «ГОСТ 10753-86 Шлицы крестообразные для винтов и шурупов. Размеры и методы контроля». На данный момент продолжает широко применяться в приборостроении, так как является стандартом де-факто и занимает мало места в головке, а также в строительстве (с использованием специальных шуруповёртов, имеющих муфту-регулятор глубины завинчивания) и других схожих сферах применения.
PozidrivScrew Head - Pozidrive.svgУсовершенствованная версия шлица Phillips, несамовыталкивающийся. Тип Z по «ГОСТ 10753-86 Шлицы крестообразные для винтов и шурупов. Размеры и методы контроля». Из-за большой глубины шлица применяется только там, где винты вынуждены иметь большие головки: в мебельном производстве и строительстве. Впрочем, именно в этих отраслях нужен большой вращающий момент, принципиально невозможный для Phillips.
Шестигранный шлицScrew Head - Hex Socket.svgПозволяет получить большой вращающий момент. Не требует осевого давления на инструмент, чем значительно уменьшает усталость руки рабочего. Самоцентрирует ось ручного инструмента, повышая удобство и точность работ, и уменьшая износ. Позволяет в ряде случаев удерживать винт.
Torx (звёздообразный шестилучевой)Screw Head - Torx.svgПозволяет получить большой вращающий момент, применяется в производстве бытовой техники, машиностроении.
СпециальныеTri-Wing (трёхлопастной)Screw Head - Tri-wing.svgИспользуется в авиакосмической промышленности и в производстве электронных устройств.
Torq-Set (асимметричный крестообразный)Screw Head - Torq-set.svgПрименяется только в авиакосмической промышленности.
One-way Screw Head - One-way Clutch.svgНе предусмотрен для выкручивания.
Двухштырьковый (спаннер, snake-eye)Screw Head - Spanner.svgПрименяется в лифтах и других местах, где требуются одновременно красота и вандалозащита.
Шлицевая с прорезью (вилочная, double pin)Screw Head - Flat with slot.svgАналогично спаннеру, применяется в электроприборах, блоках питания, где нежелательно дилетантское вмешательство.
КвадратныйScrew Head - Robertson.svg
ТреугольныйScrew Head - TA.svg
Torx со штырьком (Torx Tamper Resistant)Screw Head - Torx Tamperproof.svgЗвездообразная шестилучевая с отверстием посередине, куда входит штырек посередине шестилучевого углубления винта.
Screw Head - Square Drive Tamperproof.svg
Screw Head - Hex Socket Tamperproof.svg
ОбъединённыеScrew Head - Square Combo.svg

Размеры шлицев

Шлицы одного типа могут иметь различные линейные размеры:

  • Прямые шлицы — на различную глубину/ширину;
  • Шлицы других форм — размеры, задаваемые стандартизованным номером шлица (например, Ph3 — крестообразный шлиц Phillips, используемый обычно в шурупах диаметрами 4-5 мм).

За редкими исключениями наконечник отвёртки подходит только к шлицам с конкретными размерами.

Изменения конструкции

Реверсивная отвёртка с поворотной рукояткой. Для переключения направления вращения служит ползунковый переключатель.

Многие отвёртки имеют одно или несколько из следующих изменений конструкции.

Храповой механизм (реверсивная отвёртка)

Более сложным вариантом отвёртки является отвёртка с храповым механизмом («трещоткой»), благодаря которому стержень с наконечником свободно прокручивается в рукоятке в одном направлении. Такая конструкция позволяет работать отвёрткой одной рукой (причём, любой), не перехватывая рукоятку. В зависимости от выполняемых функций (отвинчивания или завинчивания) требуется сменить направление прокручивания стержня. Храповой механизм снабжается для этого переключателем, выполняемым в виде рычага, ползункового переключателя или муфты. Среднее положение переключателя блокирует вращение стержня в рукоятке.

Отвёртки-вставки (сменные наконечники, насадки)

Screw Head - Square Combo.svg Отвёртка-битодержатель Отвёртка-вставка. В данном случае — двусторонняя, с широкой канавкой для пружинного замка по ISO 1173 E6.3. Сменные головки с магнитом и шестигранным хвостовиком с широкой канавкой для пружинного замка по ISO 1173 E6.3.

Выпускаются также универсальные отвёртки, которые представляют собой рукоять, к которой возможно присоединить целый набор наконечников или сменных головок под разные виды и размеры шлицев. Крепление осуществляется с помощью магнитного или пружинного держателя (отвёртки-вставки с приводным наружным шестигранником, например, по ГОСТ 30092-93, или вставки сменные к отвертке универсальной с кулачковым поводком по ОСТ 1 52461-01 и т.д.), цангового зажима или другим способом. Отвёртки-вставки могут иметь различную длину. Разговорное название отвёртки-вставки — «бита» — в официальной нормативной технической документации не встречается.

Отвёртки-вставки являются оснасткой (расходным материалом) для шуруповёртов и винтовёртов.

Увеличенная или уменьшенная длина стержня

Обычно длина выступающей из рукоятки части стержня составляет порядка 100..200 мм. Для работы в труднодоступных местах длина стержня может быть значительно увеличена, для работы в тесных условиях — уменьшена (часто с одновременным уменьшением длины рукоятки). Изредка встречаются отвёртки, у которых присутствует возможность изменять длину части стержня, выдающейся из рукоятки, — рукоятка снабжена специальным запирающим устройством, удерживающим стержень в выбранном положении.

Рукоятка поворотная, пистолетная или Т-образная

Отвёртка с поворотной рукояткой и полостью в рукоятке для хранения вставок. Над отвёрткой расположена кассета со вставками и магнитным держателем, хранящаяся в рукоятке.

Для увеличения вращающего момента рукоятка отвёртки может иметь изогнутую (пистолетную, Г-образную) или Т-образную форму. Чем форма рукоятки ближе к Т- или Г-образной, тем больше плечо рычага, тем больший момент силы можно получить. Существуют отвёртки с шарниром в рукоятке, благодаря которому можно изменять угол между осью стержня и осью рукоятки, регулируя длину рычага.

Гибкий вал или зубчатая передача

Часть стержня отвёртки может быть заменена гибким валом или угловой зубчатой передачей для работы в стеснённых условиях.

Поводок под ключ

Согласно ГОСТ Р 53935-2010 (ИСО 8764-2:2004) отвертки изготавливаются со стержнем круглого сечения или со стержнем круглого сечения с шестигранным поводком под ключ. В некоторых отвёртках применяется гранёный стержень (с сечением в форме квадрата или правильного шестиугольника). Благодаря этому возможно вращать отвёртку гаечным ключом для увеличения вращающего момента.

Диэлектрическое покрытие

Набор диэлектрических отвёрток, включающий индикаторную отвёртку. Основание рукоятки имеет шестигранный поводок под ключ.

Для работы вблизи проводников под электрическим напряжением или с деталями, находящимися под напряжением, отвёртка может быть покрыта изолирующим материалом. Обычно покрываются рукоятка целиком и стержень за исключением наконечника. Диэлектрическая изоляция такой отвёртки рассчитывается для гарантированной защиты от напряжения в некоторых пределах, испытывается, и об этом ставится отметка на отвёртке.

Пятка для нанесения ударов

Некоторые отвёртки имеют стержень, проходящий через всю длину рукоятки и расширяющийся на конце, противоположном наконечнику. По этому расширению (пятке) можно наносить удары молотком без угрозы разрушения рукоятки. К таким мерам прибегают в случаях, когда шлиц детали сильно загрязнен, и иначе не удается надежно зацепить деталь, а также в некоторых других случаях. У некоторых отвёрток пятка для нанесения ударов выполнена в виде шестигранного поводка под ключ.

Подстроечная отвёртка

Screw Head - Square Combo.svg Подстроечные отвёртки (одна из разновидностей)

Отвёртка, сделанная целиком из пластмассы или керамики. Предназначена для настройки чувствительной аппаратуры, снижает наводки от руки, не искажает параметры настраиваемой цепи (ёмкость, индуктивность или намагниченность).

Ударная отвёртка

Отвёртка ударная для сменных головок (упоминается в ГОСТ 29308-92. Инструмент монтажный для винтов и гаек. Номенклатура) — механическое устройство, преобразующее энергию удара во вращающий момент. Как правило, ударная отвёртка (ударно-поворотная отвёртка) снабжена реверсом, позволяющим менять направление вращения.

Индикаторная отвёртка

Индикаторная отвёртка (отвёртка-пробник) — переносной однофункциональный электроизмерительный прибор (фазометр), изготавливающийся в соответствии с ГОСТ 30012.1-2002 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Служит для обнаружения фазного провода при проведении электромонтажных работ. Индикаторная отвёртка имеет диэлектрическое покрытие. В силу особенностей конструкции, как правило. не предназначена для приложения значительных механических усилий.

Электрическая отвёртка

Развитием идеи отвёртки является специализированный электрический или пневматический инструмент, приводящий в движение сменный наконечник (электроотвёртка, шуруповёрт, винтовёрт). С этой целью используют также дрели, но использование дрели, не имеющей муфты-регулятора вращающего момента, чревато порчей крепежа или отвёртки-вставки.

ГОСТы и другие нормативы

  • ГОСТ 29308-92. Инструмент монтажный для винтов и гаек. Номенклатура
  • ГОСТ 21010-75 Отвертки диэлектрические. Технические условия
  • ГОСТ Р 53935-2010 Отвертки слесарно-монтажные для винтов и шурупов с крестообразным шлицем. Общие технические требования, методы контроля и испытаний
  • ГОСТ Р 52785-2007 Отвертки слесарно-монтажные для винтов и шурупов с крестообразным шлицем. Рабочая часть. Размеры
  • ГОСТ 24437-80 Отвертки слесарно-монтажные. Лопатки слесарно-монтажных отверток для винтов и шурупов с прямым шлицем. Размеры
  • ГОСТ 30092-93 Отвертки-вставки с приводным наружным шестигранником для винтов с прямым шлицем. Размеры
  • ГОСТ 17199-88 Отвертки слесарно-монтажные. Технические условия (Действие завершено 01.01.2012)
  • ГОСТ 10753-86 Шлицы крестообразные для винтов и шурупов. Размеры и методы контроля
  • ГОСТ 10754-80 Отвертки слесарно-монтажные. Рабочая часть слесарно-монтажных отверток для винтов и шурупов с крестообразным шлицем. Размеры
  • ГОСТ 25604-83. Сменные головки. Типы и основные размеры (с Изменениями N 1, 2)
  • ОСТ 1 52446-79 Вставки для винтов с крестообразным шлицем по ГОСТ 10753-64. Конструкция и размеры
  • ОСТ 1 52448-79 Вставки для винтов с крестообразным шлицем по ГОСТ 10753-64. Конструкция и размеры
  • ОСТ 1 52461-01 Вставки сменные для винтов с крестообразным шлицем по ГОСТ 10753-64. Конструкция и размеры

См. также

Примечания

Как выбрать отвертку | Блог

Каждый из нас знает, что такое «отвертка». И те, кто при упоминании этого слова думают о специальном инструменте, и те, кто в первую очередь представляют алкогольный коктейль. Отвертка имеет довольно простую конструкцию. Рукоятка, стержень, рабочая часть (наконечник) – вот ее основные элементы.

Казалось бы, ошибиться с выбором такого инструмента довольно трудно. И вместе с тем, в продаже можно найти десятки и сотни видов и вариаций отверток от разных производителей, из разных материалов и под разные крепления. И разобраться в этом многообразии всё же будет совсем не лишним.

Из истории

Отвертка была изобретена в далеком XV столетии. Автором этого инструмента считается великий Леонардо Да Винчи, известный и как художник, и как ученый, и как инженер-изобретатель. Точнее будет сказать, что сначала ему пришла в голову идея специального крепления (винта с прорезью в шляпке). А затем под него был придуман и подходящий инструмент.

В таком виде отвертка просуществовала несколько веков, пока в XX столетии не стали появляться разновидности под другие формы креплений. Например, канадец Робертсон, поранившись отверткой с плоским наконечником, придумал винт с квадратным углублением в центре и инструмент под него.

Виды отверток

В настоящее время выделяют следующие основные виды отверток с учетом формы креплений, для которых они предназначены:

1. Плоская отвертка (маркировка SL) – современный вариант изобретения Да Винчи. Такой вариант также называют прямошлицевой отверткой, так как ее рабочая часть похожа на плоскую лопатку. Отвертка предназначена для подходящих по форме креплений, но в некоторых случаях может использоваться и при работе с винтами, шурупами и саморезами другой формы.

2. Крестовая отвертка (PH) имеет рабочую часть в форме конуса. С ее помощью можно откручивать-закручивать крепления со шлицем в форме креста. Конструкция такой отвертки предполагает большее число точек соприкосновения с поверхностью крепления по сравнению с плоским аналогом. Это помогает развить большее усилие при работе, обеспечив более надежное соединение.

Разновидностью крестовой отвертки считается крестообразная отвертка с направляющими (PZ). Рабочая часто такого инструмента кроме крестового профиля имеет дополнительные грани, позволяющие плотнее прижать инструмент к креплению. Крепеж такой формы используется при сборе конструкций из относительно мягких материалов: дерева, алюминия, гипсокартона.

3. Звездообразная отвертка (TORX) в сечении профиля рабочей части напоминает шестиконечную звезду. Отсюда такое название. Подобные крепежи популярны в конструкции различных видов электроники и бытовой техники, а потому и встречается подобный инструмент чаще у мастеров соответствующих сервисных центров.

4. Шестигранная отвертка (HEX) в сечении профиля рабочей части имеет форму шестигранника, что позволяет развивать усилие в 10 раз больше, чем в случае использования крестовой отвертки. Крепления под такой инструмент часто применяются на объектах, которые находятся под напряжением. Разновидностью шестигранной отвертки можно считать четырехгранный инструмент (его еще называют отверткой Робертсона в честь автора).

В продаже можно найти и менее популярные виды отверток, конструктивно отличающиеся, как правило, лишь формой наконечника под разные варианты креплений. Расширенный перечень креплений с разными шлицами представлен на следующей картинке.

Выделяют и другие варианты классификации отверток. Например, по сфере использования:

1. Стандартная отвертка не отличается дополнительными возможностями и позволяет работать только с креплением определенного типа.

2. Диэлектрическая отвертка имеет рукоятку, покрытую специальным изоляционным материалом. Это позволяет работать с креплениями под напряжением до 1000 В (иногда больше).

3. Универсальная отвертка (с битами) конструктивно напоминает гнездовой ключ. Рабочая часть такого инструмента заменяется с учетом необходимого крепления.

4. Часовая отвертка (для точных работ) – это инструмент с миниатюрным наконечником для работы с предметами электроники, бытовой техники, часами и др.

5. Ударная отвертка помогает справиться с крепежом, не поддающимся усилиям с помощью другого инструмента. По торцу такой отвертки необходимо ударять молотком, что способствует повороту биты инструмента. Как правило, в комплекте с ударной отверткой идут несколько бит под крепления разного типа.

Критерии выбора отвертки

Выбирая отвертку, в первую очередь, логично отталкиваться от формы и размера крепления, с которым планируется работать. При этом наиболее распространенными считаются крепления под плоскую и крестовую отвертки, а их размер оценивается на глаз.

Дополнительно необходимо учитывать следующие параметры:

1. Длина стержня – это расстояние от рукоятки инструмента до его рабочей части. Длинная отвертка предпочтительнее при работе с креплениями в труднодоступных местах, к которым нет свободного прямого доступа. Отвертка с короткой ручкой помогает развить большее усилие при надавливании на ее торец, что с большей вероятностью позволит справиться даже с «прикипевшими» креплениями.

2. Диаметр стержня. Отвертка с толстым стержнем обычно предназначена для креплений большого размера. Впрочем, диаметр может отличаться и у похожих моделей. В этом случае предпочтительнее выглядит инструмент с толстым стержнем. Он прочнее. С другой стороны, например, при работе с электроникой и бытовой техникой добраться до нужного винта часто можно, лишь погрузив отвертку в специальный паз. В этом случае инструмент должен иметь стержень требуемого диаметра.

3. Материл изготовления. В продаже можно найти инструмент из стали различного вида (хромванадиевая, хромомолибденовая и др.). Потребительские характеристики указанных составов сопоставимы. Дефекты конкретной модели «всплывут» только в процессе использования. Поэтому прочность отвертки рекомендуем оценивать визуально. Инструмент должен производить впечатление надежного и качественного изделия.

4. Материал ручки (металл, дерево, пластмасса, резина). С точки зрения эргономики и безопасности предпочтительнее выглядит отвертка с резиновой ручкой. Такой инструмент не будет скользить в руках и при необходимости защитит от удара электрическим током.

5. Свойства наконечника. Довольно популярны модели отверток, рабочая часть которых выполнена из намагниченного состава. Это позволяет удерживать крепеж перед вкручиванием без дополнительных усилий или помощи второй руки.

6. Возможность работы в труднодоступных местах. В продаже можно найти отвертки с гибким стержнем, который позволяет добраться до крепления под углом. Использование такого инструмента целесообразно только в случае очевидной необходимости.

7. Наличие реверса. Такие отвертки позволяют работать с креплением, не отрывая от него наконечник (рукоятка при необходимости прокручивается отдельно от стержня), что ускоряет процесс использования. Пример подобной модели представлен ниже.

Рекомендации по выбору

Наличие отвертки необходимо в комплекте инструментов любого мастера: от любителя до профессионала. Более того, целесообразно владеть несколькими отвертками для использования в разных ситуациях и для работы с креплениями необходимой формы.

Домашнему мастеру, не озадаченному специальными видами работ, подойдут модели отверток начальной ценовой категории с рабочей частью разной формы.

Специалистам, часто использующим инструмент, логичнее присмотреться к моделям других ценовых категорий, способным «пережить» большую нагрузку.

Электрикам пригодятся [url=»https://www.dns-shop.ru/catalog/17a9ffd116404e77/otvertki/?p=1&i=3&f=ars9]модели с рукояткой из изоляционного материала,

а часовщикам и радиотехникам – отвертки для точных работ.

Наконец, для работы со сложными креплениями нелишним будет иметь в арсенале ударную отвертку.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
