Диаметр труба пвх: Трубы ПВХ размеры. Канализационные и водопроводные ПВХ трубы
Диаметры канализационных труб ПВХ для внутренней и наружной канализации
Применение ПВХ труб
Трубы из поливинилхлорида применяют для устройства внутриквартирной и внутридомовой канализации, отвода ливневых стоков, устройства дренажных водоотводов. Для уличной канализации и транспортировки к местам очистки. В промышленном производстве они монтируются для отвода химических и газовых стоков.
Преимущества работы с трубами ПВХ:
- Небольшой вес материала облегчает транспортировку к месту монтажа, работы по нарезке и закладке под грунт. Для монтажных работ не требуется дополнительного оборудования;
- Разнообразные формы труб, фитингов и комплектующих к ним дает широкий спектр выбора и последующей сборки коллекторов, стояков и ответвлений любой конфигурации;
- Поверхность стенок внутри гладкая, что не дает задерживаться разному хламу, содержащемуся в стоках. Просвет внутри не загромождается, осажденные частицы легко прочистить тросом;
- Материал нейтрален ко многим агрессивным средам, не подвергается коррозии, продолжая служить в течение 50 лет.

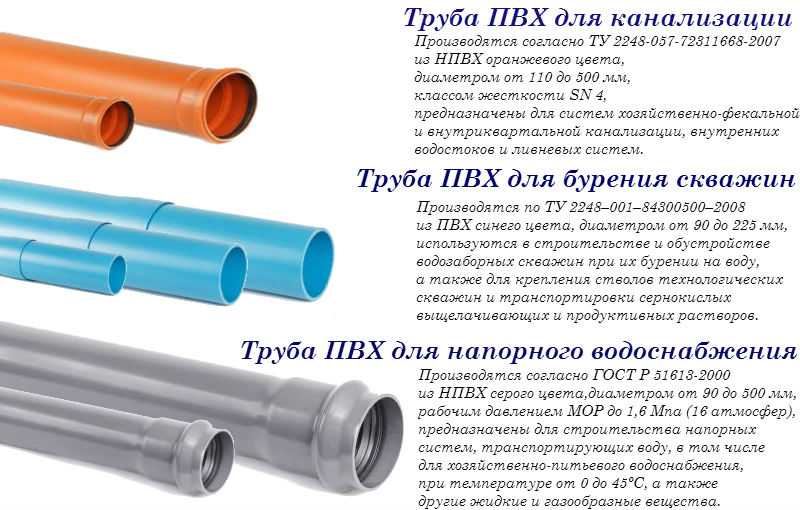

Виды ПВХ труб
Канализационные трубы выпускаются в продажу двух видов:
- Серые – пригодны только для внутренних помещений. Их технические показатели не выдерживают сильных нагрузок на изгиб и сжатие. Их используют для разводки внутри квартиры, в ванных комнатах, канализационных системах частных строений, загородных домов и дач;
- Коричневые – имеют высокое сопротивление на сжатие или изгиб, при нагрузках на дорожное полотно или в промышленных условиях, когда их прокладывают в местах проезда большегрузных автомобилей.
Назначение ПВХ труб для разных операций
Сточные воды делятся на два вида: серые и черные. Серые – это мыльная вода, стекающая из умывальников, душевых, ванн, биде, стиральных и посудомоечных машин. Черные включают в себя органические остатки в виде фекалий, салфеток, тряпок. Промышленные отходы еще отличаются агрессивной средой из-за химических реактивов и других отходов производства.
Разные диаметры труб пригодны для разных функций.
От правильного выбора зависит дальнейшая эксплуатация всей системы. Информация о диаметре нанесена на боковой наружной стенке трубы. Здесь указан наружный размер и толщина стенки. Разность между этими показателями равняется внутреннему просвету.
Чтобы не ошибиться, разберемся, какие размеры куда подойдут.
Диаметр и назначение для внутренней канализации
- Для установки ванны, душевой кабинки, раковины для умывальника – рекомендуемый диаметр 50 мм. Размеры определяются по плотности стоков, а из ванной вытекает просто мыльная вода без твердых предметов;
- Под установку биде – 50 мм;
- Под монтаж унитаза – 110 мм. Такой размер обусловлен сильным напором струи, смывающей с чаши, при такой скорости более плотные включения в виде туалетной бумаги, салфеток, органических остатков, могут застрять и причинить аварийную ситуацию. Поэтому рекомендуется широкий диаметр;
- Под стиральную и посудомоечную машину – 50 мм. В автоматических устройствах предусмотрены фильтры для входа и выхода, поэтому небольшого просвета будет достаточно;
- Лежаки для транспортировки жидкости к стояку – 75 мм;
- Диаметр стояка – 110 мм. Если к системе подключается много приборов, то диаметр следует соответственно увеличить. Также обращают внимание на этажность дома: до пяти этажей подойдет диаметр 110 мм, а более высокие дома оборудуют стояками с большим просветом от 150 мм.
Если к системе подключается много приборов, то диаметр следует соответственно увеличить. Также обращают внимание на этажность дома: до пяти этажей подойдет диаметр 110 мм, а более высокие дома оборудуют стояками с большим просветом от 150 мм.Диаметр и назначение для наружной канализации
- Коллектор, отводящий стоки от дома – 110-160 мм;
- Выводящий трубопровод от бани или сауны – 150-200. Такой просвет предусмотрен из расчета, что в бане остаются мелкие твердые предметы, например, листочки от веников, пучки ароматных трав, остатки мыла и пр., которые могут засорить более узкий проход;
- Стоки из бассейна – рекомендуется выбирать диаметр 200 мм и выше. Большой объем спускаемой воды должен сразу уходить в трассу и не переливаться через край;
- На горизонтальных участках, соединяющих несколько коллекторов в один стояк, диаметр труб предпочтительнее от 200 мм;
- Промышленные стоки – 300 мм и выше.
Правила конструирования сточных магистралей
Первое правило гласит: сделать минимальное число поворотов, не загромождать направление лишними деталями, это скажется на дальнейшей эксплуатации.
Правильно смонтированная магистраль вначале будет требовать меньше времени и средств на дальнейшее обслуживание.
Важно! Слишком резкие повороты в трассах вызывают пробки от засоров и остановку транспортировки стоков. При прочистке коллектора, трос очень сложно завести в угол 90°.
При монтаже канализационных систем следует придерживаться основных правил:
- Для исключения застоя в лежаках, нужно делать небольшой уклон;

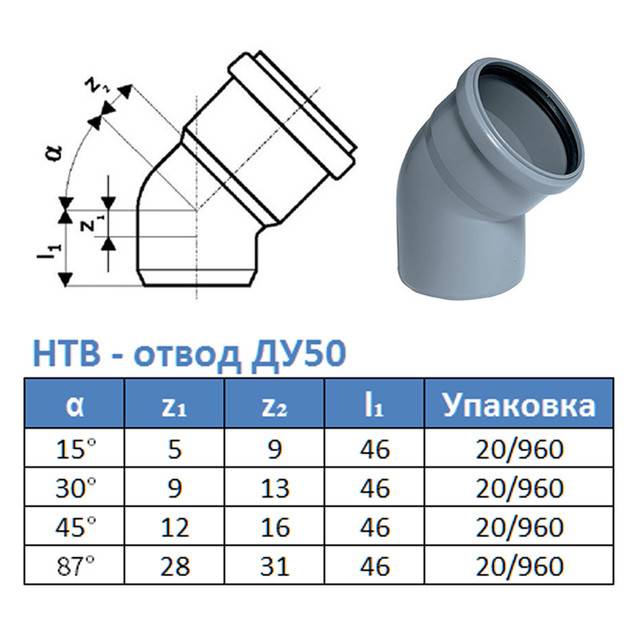

- Следует избегать поворотов 90°, если нужно повернуть трубу, лучше разбить на два уголка по 45°, так проще избежать частых засорений и остановок для прочистки и ремонта;
- Недопустимо сужение просвета в сторону продвижения жидкости к стоякам. Диаметр должен оставаться постоянным или постепенно расширяться к выходу;
- В районе разветвлений устанавливают ревизионные фитинги с отверстиями для прочистки, позволяющие в случае засоров, легко произвести очистные мероприятия. Если подключенные устройства легко отсоединяются от общей системы, то фитинги не монтируют;
- Проектируя общую линию, унитаз ставят непосредственно к стояку.
- Трубы помещают в специальные короба или обкладывают пенопластом, чтобы вибрация линии, которая происходит во время слива, не вызывала шума и не причиняла неудобств;
- Защелки держатели и пластиковые хомуты применяют для фиксации стоковых конструкций в правильном положении. Фиксируются горловины труб, а горизонтальные участки обрабатываются крепящими элементами через каждые 50 см. Диаметр трубы умножить на 10 – полученный результат будет идеальным расстоянием для расположения крепежа.
При монтаже канализации иногда возникают ситуации, когда нужно соединить трубы разных диаметров. Для этого предусмотрены адаптеры, которые принимают раструбы меньшего размера, а другим раструбом входят в отверстие большего диаметра. Места соединений обрабатывают жидким мылом. Для стыковки унитазов выпускают прямые и эксцентричные манжеты.
Используя представленные советы, мастер сможет идеально сконструировать полную схему расположения и монтажа канализационной линии.
На заметку! При ремонте старых магистралей и замене чугунных труб на современные ПВХ, диаметр трубы берется на 10 мм меньше чем старая чугунная. Это обусловлено тем, что в гладких пластиковых трубах меньше оседают органические и другие остатки, а проходимость жидкости выше.
Таблица расчетов уклона
Безнапорная канализация предполагает, что стоки будут самопроизвольно проходить по трубам, стекая к местам переработки на очистные сооружения. Для этого в расчетах берется во внимание, кроме диаметра, уклон и объем потока или степень наполнения коллектора. Обычно система работает в среднем режиме, заполненная наполовину, если не считать форс мажорных ситуаций. Постоянно снижающийся уклон не дает жидкости застаиваться, поэтому скорость потока стабильна.
Расчеты производятся при условии поддержания чистоты трубопроводов или частичном небольшом заиливании.
Скорость потока и степень заполнения наружного коллектора
Размер трубы в мм | Степень наполнения | Скорость потока м/сек | Минимальный уклон |
110 | 0,5 | 0,7 | 0,0046 |
150 | 0,5 | 0,7 | 0,0046 |
200 | 0,6 | 0,8 | 0,0046 |
300 | 0,7 | 0,8 | 0,0033 |
Уклон рассчитывают, принимая во внимание рельеф местности по которой будет проходить линия. Ливневую канализацию рассчитывают исходя из максимальных осадков, выпадающих в данной местности, соответственно подбирают диаметр просвета.
Скорость потока имеет важность по причине находящихся в сливаемой жидкости частиц песка, камешков и других, имеющих абразивные свойства.
Постоянно воздействуя на стенки, они постепенно истончают их, приводя к протечкам. Поэтому рассчитывается оптимальная скорость, при которой повреждения внутренней поверхности будут минимальными.
При напорной канализации показатели будут другими.
Расчет диаметра трубопровода для наружной канализации
Для расчета диаметров наружной канализации в СНиП предлагается формула:
Диаметр равен V(√h/d)> K
- V – максимальная скорость прохода стоков. Она должна соответствовать показателям, приведенным в таблице скоростей и уклонов;
- h/d – значение постоянной наполняемости коллектора при отводе серых стоков. H – высота передвигающейся жидкости по отношению к внутреннему просвету. Нормативом заложена высота 0,3 – 0,6% от общего диаметра и не допускается превышение данного показателя;
- К – коэффициент материала изготовления. В случае с образцом ПВХ числовое значение равняется 0,5.
Пользуясь формулой рассчитывают и устанавливают идеальные магистрали, отводящие стоки в течение десятилетий.
Гладкие и гофрированные трубы
Гофрированные сварены из двух слоев: внутренний, соприкасающийся с канализационной средой, гладкий и не препятствующий проходу стоков. Наружный слой гофрирован, чтобы увеличить наружную кольцевую жесткость трубы за счет увеличения площади соприкосновения с грунтами. Такие показатели усиливают прочность и устойчивость материала. Применяют для наружной и промышленной канализации.
Гладкие с двух сторон рекомендованы для внутренних магистралей. К ним выпускают огромное количество фитингов (прокладки, тройники, переходы, ревизии) для разнообразного монтажа. Внутренние кольца фитингов надежно герметизируют все стыки, не допуская протечек. Причем фитинги производятся взаимозаменяемыми, для внутреннего монтажа подходят и для наружных конструкций и наоборот.
В раструбах уложены соединительные кольца одно- и двух-лепестковые.
Коллекторы – необходимая вещь в коммунальном городском и частном хозяйстве. Просчитывая все возможные варианты, согласно ГОСТ и СНиП, легко сконструировать идеальную магистраль для отвода бытовых, промышленных, ливневых и дренажных стоков.
Выполнять расчеты диаметров труб рекомендуется специалистам, практикующим коммунальные работы. Любителям лучше доверить работу профессионалам или хотя бы посоветоваться со знающими людьми.
Большой выбор канализационных труб ПВХ разных диаметров в нашем каталоге, пожалуйста, посмотрите!
Труба ПВХ канализационная DN 110
Производство и комплектация. Инжиниринг.
Главная \ Канализация \ Трубы ПВХ \ Труба ПВХ DN 110
Труба пвх канализационная для прокладки безнапорных сетей канализации.
| Номинальный размер, мм | Длина трубы, мм | Наружный диаметр, мм | Внутренний диаметр, мм | Толщина стенки, мм | Длина раструба, мм |
| 110 | 500 | 110 | 103,6 | 3,2 | 60 |
| 110 | 1000 | 110 | 103,6 | 3,2 | 60 |
| 110 | 2000 | 110 | 103,6 | 3,2 | 60 |
| 110 | 3000 | 110 | 103,6 | 3,2 | 60 |
| 110 | 6000 | 110 | 103,6 | 3,2 | 60 |
Мы поставляем по всей России!
Оперативное снабжение качественными материалами необходимо любой компании, именно по этой причине среди наших клиентов как крупные, так и небольшие компании во многих городах России.
Москва
Санкт-Петербург
Новосибирск
Казань
Челябинск
Омск
Екатеринбург
Ростов-на-Дону
Нижний Новгород
Уфа
Самара
Пермь
Хабаровск
Волгоград
Иркутск
Красноярск
Новокузнецк
Воронеж
Тюмень
Саратов
Оренбург
Краснодар
Кемерово
Тольятти
Рязань
Ижевск
Пенза
Ульяновск
Магнитогорск
Ярославль
Астрахань
Барнаул
Липецк
Владивосток
Тула
Ялта
Севастополь
Симферополь
Керчь
Евпатория
Феодосия.
..
Полный список
ТРУБЫ RC ПЛАСТИКОВЫЕ КОЛОДЦЫ ЗАДВИЖКИ ФЛАНЦЫ МУФТЫ ЭЛЕКТРОСВАРНЫЕ СВАРОЧНОЕ ОБОРУДОВАНИЕ
Copyright © 2010 — 2023
ООО ПИК
Разработка веб сайта spb-pik.ru: MegaGroup.ru.
Таблица размеров труб из ПВХ– FORMUFIT
Продукция FORMUFIT совместима с большинством систем труб из ПВХ на основе графика. Чтобы обеспечить дополнительную поддержку, в следующих таблицах указаны физические размеры и диаметр трубы для каждого размера трубы из ПВХ, которые будут работать с продуктами FORMUFIT.
Каждое из следующих измерений разделено по расписанию в каждой таблице и соответствует правилам «Номинальный размер». Обратитесь к диаграмме ниже для объяснения каждого измерения. Для получения подробной информации о расписании и о том, как оно относится к трубам из ПВХ, нажмите здесь.
Труба из ПВХ идентифицируется по внутреннему диаметру (ID) трубы.
Этот показатель известен как « Номинальный », что означает «только в названии» или «имя, на которое ссылаются». Одна из проблем, с которой сталкиваются многие наши клиенты, заключается в том, что они пытаются измерить внешний диаметр (НД) трубы, что дает совершенно другой (и больший) размер трубы из ПВХ.

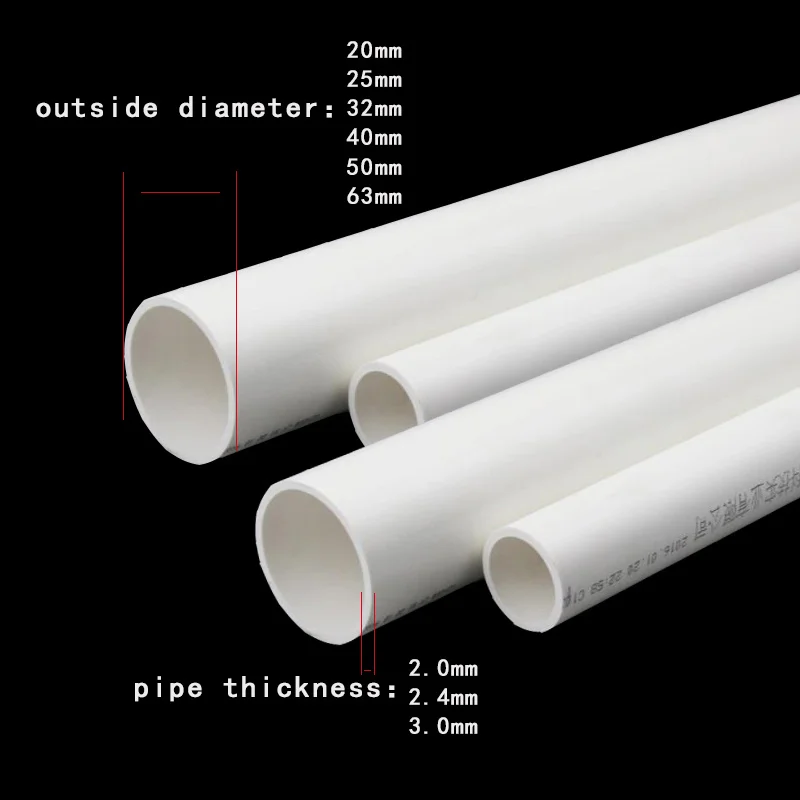

Фактический наружный диаметр
Фактический наружный диаметр
Это измерение трубы сверху вниз или слева направо от внешних краев трубы.
Этот размер не соответствует размеру трубы из ПВХ.
Средний внутренний диаметр
Средний внутренний диаметр
Это измерение трубы сверху вниз или слева направо от внутреннего отверстия (расточки) трубы.
Это измерение, которое используется для определения размера трубы из ПВХ
Толщина стенки
Ширина стенки трубы
Это измерение толщины стенки трубы из ПВХ снаружи внутрь.
Толщина стенки — это величина, которая меняется в зависимости от различных спецификаций труб из ПВХ.
Если вы предпочитаете измерять внешний диаметр трубы из ПВХ, используйте приведенные ниже таблицы:
- Измерьте наружный диаметр и посмотрите во второй или третий столбец ( Фактический наружный диаметр ) каждой таблицы ниже.
- После определения наружного диаметра трубы посмотрите на крайний левый столбец приведенной ниже загрузки ( Размер трубы ). Это будет номинальный размер трубы, или размер фитингов, которые вы хотите заказать .
Таблица размеров из ПВХ сортамента 40
Трубы из ПВХ сортамента 40 совместимы со всеми продуктами FORMUFIT с внешним монтажом и с внутренним монтажом .
| Размер трубы | Десятичный внешний диаметр | Фракция ОД | Метрический наружный диаметр | Средний ID | Мин. Стена |
|---|---|---|---|---|---|
| 1/2″ | 0,840 дюйма | 13/16″ | 21,33 мм | 0,622 дюйма | 0,109 дюйма |
| 3/4 дюйма | 1,050″ | 1-1/16″ | 26,67 мм | 0,824 дюйма | 0,113 дюйма |
| 1″ | 1,315″ | 1-5/16″ | 33,40 мм | 1,049″ | 0,133 дюйма |
| 1-1/4 дюйма | 1,660″ | 1-5/8″ | 42,16 мм | 1,380 дюйма | |
| 1-1/2″ | 1,900″ | 1-7/8″ | 48,26 мм | 1,610 дюйма | 0,145″ |
| 2 дюйма | 2,375 дюйма | 2-3/8” | 60,32 мм | 2,067” | 0,154 дюйма |
Wall»> 0,140 дюймаТаблица размеров из ПВХ сортамента 80
Трубы из ПВХ сортамента 80 совместимы только с FORMUFIT для внешней установки товары. Изделия FORMUFIT с внутренней посадкой, такие как внутренние куполообразные заглушки, регулируемые колена, внутренние муфты и другие изделия, которые устанавливаются внутри трубы из ПВХ , не будут работать с трубой SCH 80 PVC из-за меньшего внутреннего диаметра.
| Размер трубы | Десятичный внешний диаметр | Фракция ОД | Метрический наружный диаметр | Средний ID | Мин. Стена |
|---|---|---|---|---|---|
| 1/2″ | 0,840 дюйма | 13/16″ | 21,33 мм | 0,546 дюйма | 0,147″ |
| 3/4” | 1,050″ | 1-1/16″ | 26,67 мм | 0,742 дюйма | 0,154 дюйма |
| 1″ | 1,315″ | 1-5/16″ | 33,40 мм | 0,957 дюйма | |
| 1-1/4” | 1,660″ | 1-5/8″ | 42,16 мм | 1,278 дюйма | 0,191 дюйма |
| 1-1/2” | 1,900″ | 1-7/8″ | 48,26 мм | 1 500 дюймов | 0,200″ |
| 2 дюйма | 2,375 дюйма | 2-3/8” | 60,32 мм | 1,939 дюйма | 0,218 дюйма |
Wall»> 0,179″Таблица размеров тонкостенных труб из ПВХ
Тонкостенные трубы из ПВХ совместимы только с продуктами FORMUFIT для внешней установки .
Изделия FORMUFIT для внутренней установки, такие как внутренние купольные заглушки, регулируемые колена, внутренние муфты и другие изделия, которые устанавливаются внутри трубы из ПВХ не будет работать с тонкостенным ПВХ из-за большего внутреннего диаметра.
Обратите внимание, что не все размеры ПВХ доступны в тонкостенных трубах из ПВХ.
| Размер трубы | Десятичный внешний диаметр | Фракция ОД | Метрический наружный диаметр | Средний ID | Мин. Стена |
|---|---|---|---|---|---|
| 3/4” | 1,050″ | 1-1/16″ | 26,67 мм | 0,920 дюйма | 0,065 дюйма |
| 1″ | 1,315″ | 1-5/16″ | 33,40 мм | 1,185 дюйма | |
| 1-1/2” | 1,900″ | 1-7/8″ | 48,26 мм | 1,750 дюйма | 0,075” |
Wall»> 0,065 дюйма
Труба из ХПВХ
Труба из ХПВХ, также известная как Размер медной трубы (CTS) В пластиковой трубе используется другая система измерения, и несовместима с изделиями из ПВХ FORMUFIT. Дополнительную информацию см. на нашей идентификационной странице CPVC.
Дополнительные характеристики
Обратите внимание, что мы не предоставляем номинальные значения давления или температуры для труб и фитингов из ПВХ, поскольку наши продукты предназначены для использования в конструкциях и не идеально подходят для применения в сантехнике. Хотя наши продукты имеют те же рейтинги, что и стандартные трубы и фитинги из списка 40 , а также водопроводные трубы и фитинги из ПВХ, они не были протестированы Национальным санитарным фондом (NSF) для жилых или коммерческих сантехнических применений.
Они одобрены для использования в аквариумах, ирригации и гидропонике.
Используйте стрелки влево/вправо для перемещения по слайд-шоу или проведите пальцем влево/вправо, если используете мобильное устройство
Наиболее распространенные размеры труб из ПВХ: какой из них лучше для вас?
Трубы из ПВХ являются наиболее часто используемыми трубами в бытовых водопроводных системах. Однако, когда вам нужно произвести монтаж или ремонт сантехники, вас может удивить, что в водопроводной системе дома используются трубы из ПВХ разных размеров.
Это может оставить многих в вопросе, какой размер трубы из ПВХ является наиболее распространенным. Ну, ответ не простой, так как разные трубы используются для разных приложений. Читайте дальше, чтобы узнать больше, поскольку мы проверяем наиболее распространенные размеры и предоставим вам всю необходимую информацию.
Что такое трубы из ПВХ?
ПВХ (аббревиатура от «поливинилхлорид») представляет собой пластиковый материал, используемый в сантехнике.
Это один из пяти основных типов водопроводных труб, кроме АБС (акрилонитрил-бутадиен-стирол), меди, оцинкованной стали и PEX (сшитого полиэтилена).
Трубы из ПВХ являются более легкими материалами, поэтому с ними легче работать, чем с другими вариантами труб. Трубы из ПВХ обычно используются для дренажных линий раковин, туалетов и душевых кабин. Они могут выдерживать высокое давление воды, что делает их подходящими для внутренней сантехники, линий водоснабжения и трубопроводов высокого давления.
1. Преимущества труб из ПВХ- Долговечность
- Может выдерживать высокое давление воды
- Устойчив к ржавчине и коррозии
- Иметь гладкую поверхность, по которой легко стекает вода
- Простота установки (сварка не требуется)
- Относительно недорогой
- Не подходит для горячей воды
- Опасения, что ПВХ может привносить химические вещества в питьевую воду
Наиболее распространенные трубы из ПВХ в доме
Трубы из ПВХ различных размеров используются в различных частях водопроводной системы.
Однако наиболее распространенными в доме являются трубы диаметром 1,5”, 2”, 3” и 4 дюйма. Итак, давайте подробнее рассмотрим, где эти трубы используются по всему дому.
1,5-дюймовые трубы – 1,5-дюймовые трубы из ПВХ обычно используются в качестве дренажных труб для кухонных раковин и туалетных столиков или ванн.
Трубы 2” – 2-дюймовые трубы из ПВХ обычно используются в качестве дренажных труб для стиральных машин и душевых кабин. Они также используются в качестве вертикальных стоек для кухонных моек.
3-дюймовые трубы – 3-дюймовые трубы из ПВХ имеют множество применений. Внутри дома они обычно используются для труб в туалетах. Вне дома 3-дюймовые трубы из ПВХ обычно используются для орошения (подача воды к садовому шлангу и обратно).
4-дюймовые трубы – 4-дюймовые трубы из ПВХ обычно используются в качестве строительных стоков под полами или в подвалах для транспортировки сточных вод из дома в канализационные системы или частные септиктенки.
4-дюймовые трубы также можно использовать в качестве дренажных труб в домах для сбора сточных вод из двух или более ванных комнат.
Как видите, очень сложно ответить на вопрос о самом распространенном размере труб ПВХ, так как используются все эти размеры. Если вам нужно заменить трубу и вам нужно знать размер, то лучше всего измерить ее. Давайте проверим, как вы можете сделать именно это.
Как измерить трубу из ПВХ
Номинальная шкала измерения используется для труб из ПВХ, что означает, что размеры этих пластиковых труб основаны на их внутреннем диаметре (также известном как внутренний диаметр).
Таким образом, при измерении размера трубы из ПВХ вы начинаете с определения внешнего диаметра, но конечной целью является определение внутреннего диаметра.
Тем не менее, шаги для определения размера трубы из ПВХ приведены ниже.
- Держите трубу неподвижно на твердой поверхности одним концом вверх.
- С помощью рулетки или линейки измерьте расстояние между левым и правым внешними краями трубы. Это расстояние является внешним диаметром (OD) трубы. Держите линейку как можно ровнее при измерении.
- Сопоставьте измеренный наружный диаметр с таблицей размеров труб из ПВХ, чтобы определить соответствующий внутренний диаметр.
Это расстояние является внешним диаметром (OD) трубы. Держите линейку как можно ровнее при измерении.Знайте, что на трубах из ПВХ указаны размер и график. Таким образом, при использовании таблицы размеров ПВХ для определения размера трубы вы должны использовать таблицу, которая соответствует графику вашей трубы.
График ПВХ — это толщина стенки трубы из ПВХ. Различные графики PVC: 20, 40, 80 и 120, причем графики 40 и 80 являются наиболее распространенными. Чем больше график ПВХ, тем толще стенка трубы.
Таким образом, трубы из ПВХ сортамента 40 и сортамента 80 с одинаковым наружным диаметром будут иметь разные внутренние диаметры. Стенка более толстой трубы из ПВХ сортамента 80 толще снаружи внутрь, что приводит к меньшему внутреннему диаметру.
Таблица размеров для труб из ПВХ сортамента 40 выглядит следующим образом:
| Размер ПВХ (внутренний диаметр) в дюймах | Внешний диаметр в дюймах | Толщина стенки трубы в дюймах |
| ½ » | 0,84 | 0,109 |
| ¾ » | 1,05 | 0,113 |
| 1 » | 1. 315 | 0,133 |
| 1 ¼ » | 1,66 | 0,14 |
| 1 ½ дюйма | 1,9 | 0,145 |
| 2 » | 2,5 | 0,154 |
| 3 » | 3,5 | 0,216 |
| 3 ½ дюйма | 4 | 0,226 |
| 4 » | 4,5 | 0,237 |
| 5 » | 5,563 | 0,258 |
| 6 » | 6,625 | 0,28 |
| 8 » | 8.625 | 0,322 |
| 10 » | 10,75 | 0,365 |
Таблица размеров труб из ПВХ сортамента 80 приведена ниже.
| Размер ПВХ (внутренний диаметр) в дюймах | Внешний диаметр в дюймах | Толщина стенки трубы в дюймах |
| ½ » | 0,84 | 0,147 |
| ¾ » | 1,05 | 0,154 |
| 1 » | 1. 315 | 0,179 |
| 1 ¼ » | 1,66 | 0,191 |
| 1 ½ дюйма | 1,9 | 0,2 |
| 2 » | 2,5 | 0,218 |
| 3 » | 3,5 | 0,3 |
| 3 ½ дюйма | 4 | 0,318 |
| 4 » | 4,5 | 0,337 |
| 5 » | 5,563 | 0,375 |
| 6 » | 6.625 | 0,432 |
| 8 » | 8.625 | 0,5 |
| 10 » | 10,75 | 0,594 |
Сортамент 40 и сортамент 80 Трубы из ПВХ
Сортамент 40 и 80 являются наиболее распространенными трубами из ПВХ. Schedule 40 находит применение в дренажных системах и системах подачи воды низкого давления, в то время как более толстые трубы Schedule 80 находят применение в напорных насосах, требующих более прочных труб из ПВХ.
Трубы из ПВХ сортамента 40 и 80 имеют одинаковые наружные диаметры, поэтому для них можно использовать одни и те же фитинги. Однако, поскольку труба сортамента 80 имеет более толстые стенки, ее внутренний диаметр меньше, чем у трубы аналогичного размера сортамента 40.
Часто задаваемые вопросы
1. Трубы из ПВХ измеряются по внутреннему или наружному диаметру?
При использовании номинальной шкалы размеры труб из ПВХ обозначаются по внутреннему диаметру (ID), а не по внешнему диаметру (OD). То есть для 2-дюймовой трубы из ПВХ диаметр отверстия составляет 2 дюйма.
Измерение «внутреннего диаметра» трубы из ПВХ известно как номинальный размер. Название «номинальное» подходит, потому что измерение только по названию.
Если вы измерите наружный диаметр трубы из ПВХ, вы получите значение, превышающее заданный размер (с учетом толщины стенки трубы большее значение).
2. Каков внешний диаметр 1,5-дюймовой трубы из ПВХ?
Внешний диаметр 1,5-дюймовой трубы из ПВХ зависит от сортамента трубы (или толщины стенки). Например, из-за толщины стенки 1,5-дюймовая труба из ПВХ сортамента 40, используемая для дренажа вокруг дома, имеет наружный диаметр 1,9 мм.дюймы.
Длина 1,5-дюймовой трубы из ПВХ от одного края до другого составляет 1,9 дюйма, а не 1,5 дюйма.
3. Как узнать размер трубы из ПВХ?
Существует два способа узнать размер вашей трубы из ПВХ. Во-первых, прочтите маркировку производителя на боковой стороне трубы. Во-вторых, измерьте внешний диаметр трубы (OD) и сопоставьте показания с таблицей размеров труб из ПВХ, чтобы определить номинальный размер.
При первом способе посмотрите на трубу сбоку, чтобы узнать ее размер. Большинство труб из ПВХ, продаваемых в хозяйственных магазинах, имеют на боках маркировку, указывающую их размер.
Вы найдете их в виде десятичных или дробных чисел (например, 1,25 дюйма или 1 ¼ дюйма).
Для труб из ПВХ, которые не имеют маркировки, вам необходимо измерить трубу, чтобы узнать, какой у вас размер. С помощью линейки измерьте внешний диаметр (расстояние от одного края трубы до другого), затем найдите в таблице размеров ПВХ номинальный размер, соответствующий внешнему диаметру.
4. В чем разница между ПВХ и ХПВХ и что лучше?
ПВХ (поливинилхлорид) — пластиковые трубы, широко используемые в сантехнических системах. ХПВХ (хлорированный поливинилхлорид) представляет собой вариант ПВХ, получаемый путем хлорирования ПВХ.
Трубы из ХПВХ имеют более высокое содержание хлора, что повышает их порог высокой температуры. В то время как трубы из ПВХ могут выдерживать температуры выше 140 F, ХПВХ может выдерживать температуры до 200 F, что делает их предпочтительными трубами для транспортировки горячей воды в системах HVAC (отопление, вентиляция и охлаждение).
Тем не менее, трубы из ХПВХ являются модернизированной версией труб из ПВХ.
Заключительные мысли
Трубы из ПВХ являются наиболее распространенными пластиковыми трубами. Будучи прочными и имеющими гладкую внутреннюю поверхность, которая способствует легкому течению воды, трубы из ПВХ часто встречаются в канализационных, водопроводных и оросительных системах. Номинальная система измеряет трубы из ПВХ, размеры труб указаны по их внутреннему диаметру.
Наиболее распространенные размеры труб из ПВХ: 1½ дюйма (используются в качестве дренажных труб для кухонных раковин, туалетных столиков и ванн), 2 дюйма (используются в качестве дренажных труб для стиральных машин и душевых кабин), 3 дюйма (используются в трубопроводах туалетов). и 4 дюйма (используется для подключения домов к канализационной системе).
Крайне важно правильно выбрать трубу из ПВХ, соответствующую вашим потребностям. Надеемся, что это руководство предоставило вам всю необходимую информацию, если вы собираетесь ремонтировать или модернизировать домашнюю водопроводную систему.
