Фундамент для гаража монолитный: Фундамент монолитная плита под гараж размером 6х9,5м.

Фундамент монолитная плита под гараж размером 6х9,5м.

Этапы монтажа плиты по дням с фотографиями и пояснениями.

Требование заказчика

Установить монолитную плиту под гараж из панелей.

Особенности при установки: не задеть корневую систему двух рядом стоящих сосен.

Выровнять перепад высоты песчаной гравийной смесью ( ПГС).
Залить въезд перед монолитной плитой с наклоном для заезда автомобиля.

Первый день работ

Выезд на место установки монолитной плиты нашего замерщика.

• Предварительная разметка планируемой застройки.
• Проверка уровня перепада уклона с помощью нивелира.
• Осмотр места площадки будущего фундамента
• Подписание договора о строительстве монолитной плиты и разбивка поэтапной предоплаты в течение работы.

Второй день работ

Приезд бригады с оборудованием.

В это день заказчик заказал контейнер для вывоза мусора лежавшего на планируемой площадке.

После расчистки площадке, приступили к основательной разметке участка, которую проводили с помощью невелира и специальных вспомогательных разметочных ворот.

Перепад высоты от начала плиты до конца составил 40 см .
Для устранения перепада была выбрана подсыпка (гравий фракцией 40х20)

Третий день работ

Выравнивание участка. Укладка Геотекстиля по всему периметру плиты. Привоз на участок гравия, разравнивание и трамбовка его (проход трамбовкой осуществлялся 8-10 раз).

На отсыпку ушло две машины 16 кубов.

Четвёртый день работ

• Укладка полистирола толщиной 50 мм на утрамбованный гравий;


• Установка опалубки из доски 150х50 см;

• Установка укосин для поддержки основной опалубки;

• Установка станка трубогива для арматуры , а так же точный расчёт завозимой арматуры для армирования каркаса.

Пятый день работ

Армирование каркаса арматурой 12 мм с шагом ячейки 200 мм

Точный расчёт заливаемого бетона марки М-300 и заказ его на бетонном заводе (при заказе бетона обязательно требуем паспорт бетона и накладную).

Шестой день работ

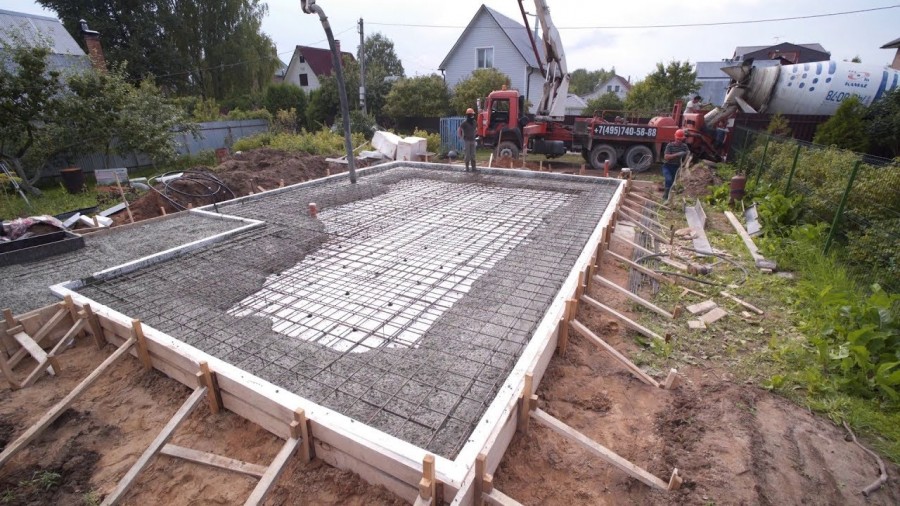

Заливка бетоном и выравнивание его на строительной площадке.

На заливку бетона была усилена бригада до пяти человек так как время на заливку ограничено бетон довольно быстро схватывается в тёплую погоду.

Седьмой день работ

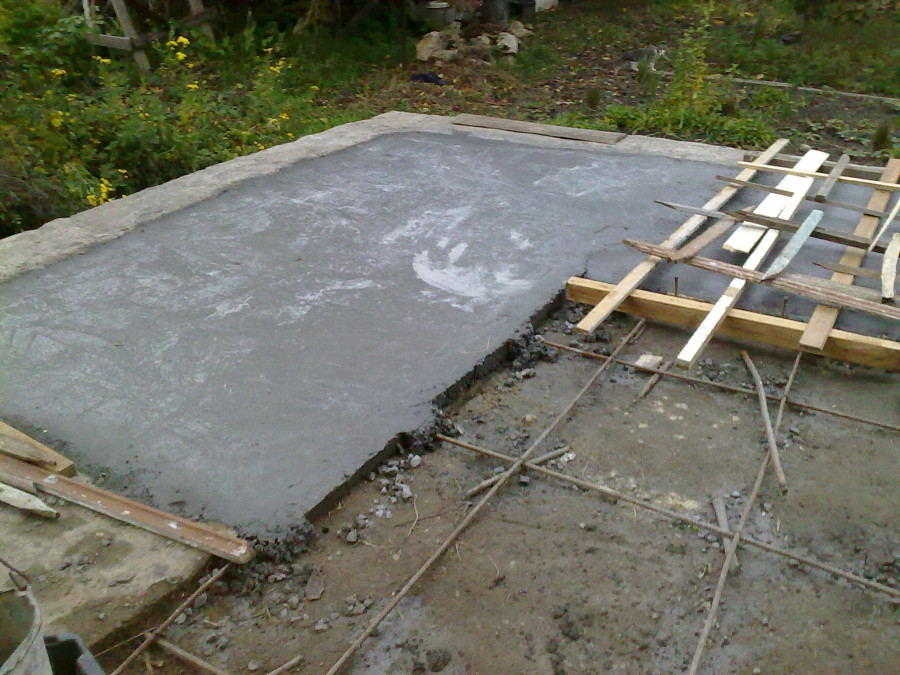

Снятие опалубки, подготовка с последующим бетонированием въезда под машину перед установленной монолитной плитой. На снятие опалубки ушло не много времени благодаря плотной пленки (150 микрон) обитой по всему внутреннему периметру опалубке. Доска от бетона отходит легко, что снижает время демонтажа.

Въезд под гараж залили с помощью электрической бетономешалки с пропорцией (цемент, песок, гравий 1:2:3). Место заливки от прохожих огородили «опасной лентой».

Фундамент плита для гаража своими руками: устройство

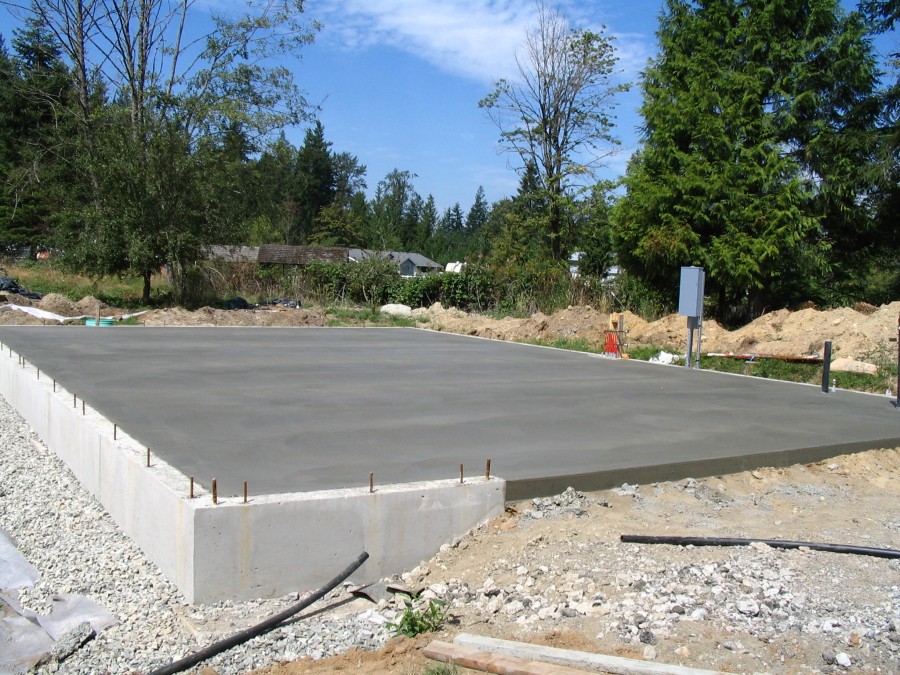

Монолитная плита для размещения гаража

Залогом долговременной эксплуатации любого здания является прочный фундамент. Монолитная плита для гаража служит не только опорой для несущих стен, но и должна выдерживать вес автомобиля. Для легкового автомобиля с небольшим весом можно сделать плитный фундамент небольшой толщины, а для более массивного фундамента толщина бетонного массива соответственно увеличивается. Иногда гараж строят не только для размещения в нем автотранспорта, но и в качестве складского помещения. Одним словом, такой вид хозяйственной постройки имеет универсальное назначение.

Содержание

Монолитная плита и ее устройство

Фундаментная плита под гараж относится к разновидности «плавающих» фундаментов из-за возможного смещения вместе с грунтовым основанием, вызванного сезонными деформациями. Если в почве под фундаментом начинаются подвижки, плавающая конструкция плиты как бы приподнимается вместе с грунтом и гасит деформационные усилия от пучения грунтов. На рыхлых грунтах плитный монолитный фундамент защищает помещение гаража от возможной неравномерной усадки почвы.

При всех видах деформациях малоэтажные здания, построенные на монолитном фундаменте в виде плиты, остаются целыми, без трещин на стенах и в полу.

Преимущества выбора плитной конструкции

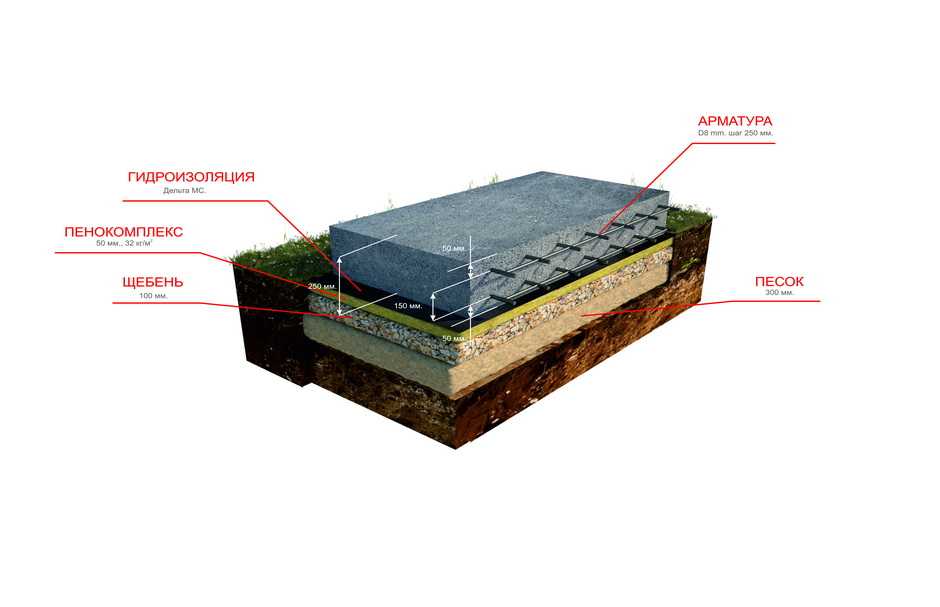

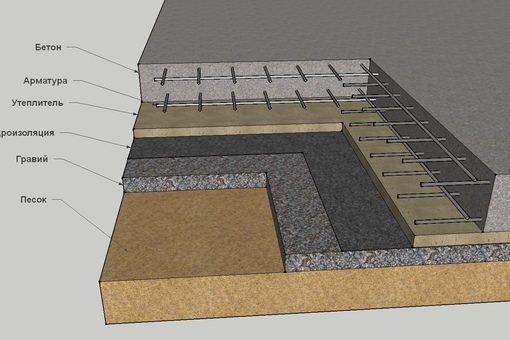

Схема устройства монолитного плитного фундамента

Плитный фундамент для гаража подходит для возведения стен из кирпича, шлакоблока, бетона, дерева и т.д. По своему назначению такая фундаментная конструкция является универсальной основой для любого материала наружных стен. Бетонный монолит фундаментной плиты имеет много преимуществ:

• Возможность постройки на грунтах любой сложности.
• Простота в изготовлении и дальнейшей отделки.
• Создает особый «сухой» микроклимат даже при высоком горизонте грунтовых вод.
• Способность выдерживать вес автомобиля.
• Возможность устройства в полу греющих кабелей для системы «теплый пол».

Монолитная плита, как и любая другая конструкция, имеет несколько недостатков:

• Большая трудоемкость земляных работ.
• Необходимость армирования конструкции.
• Невозможность устройства смотровой ямы.

Особое внимание следует уделить строительству гаража с плитным фундаментом на участке с уклоном. Может появляться риск сползания монолитной плиты по склону.

Разновидность монолитной плиты

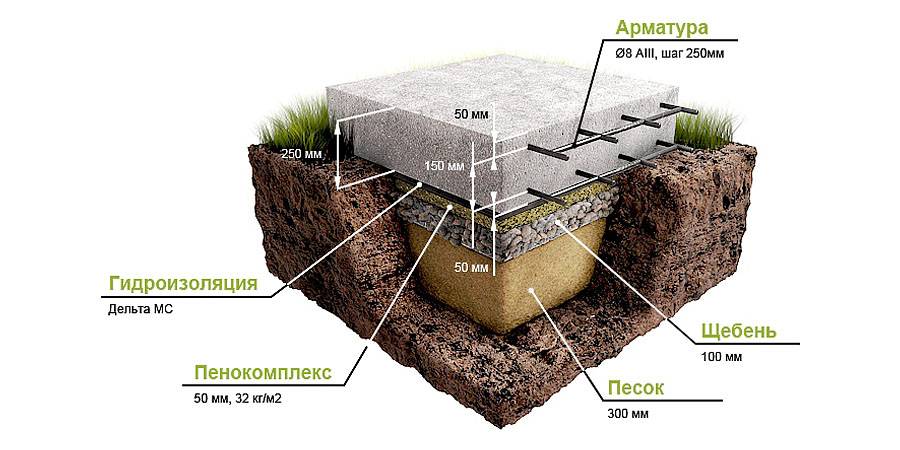

Схема плитного фундамента

Фундаментная плита под гараж может быть двух видов: с полным армированием пространственным арматурным каркасом или с укладкой арматуры по краям плиты.

В первом варианте монолитная плита имеет вид сплошной, заглубленной конструкции с толщиной бетонного массива от 100 до 600 мм.

Во втором случае, плитный фундамент с армированием по краям можно углублять в землю на любую требуемую глубин с максимальным заглублением 2,5 м. Такая конструкция имеет наружные ребра жесткости и по своему внешнему виду напоминает перевернутую чашу.

Подготовительный период начала строительства

Перед началом по устройству монолитного фундамента под гараж территорию участка освобождают от мусора, камней, убирают с площадки кустарники, деревья и производят вертикальную планировку площадки под застройку. Снимается верхний плодородный слой почвы на глубину 150 -300 мм и вывозится к месту складирования. На подготовленной площадке можно начинать линейную разметку конфигурации гаража:

1. Наружные угла будущего здания гаража размечаются согласно рабочей схеме деревянными колышками или обрезками арматурных стержней, которые забиваются на 250 -300 мм в землю.
2. Между углами натягивается строительный шнур или обыкновенная бечевка.
3. Проверить правильность разбивки можно с помощью «правила диагоналей». Для этого достаточно промерять диагонали размеченной конфигурации гаража, при правильной разбивке диагонали должны совпадать.

Если есть большая разбежка в полученных размерах, может появиться риск перекоса фундаментной конструкции, а значит и всего здания гаража.

Разработка котлована под фундамент гаража экскаватором

Земляные работы

Для устройства монолитной плиты фундамента потребуется выполнить большой объем земляных работ.

В зависимости от количества разрабатываемого грунта земляные работы можно проводить вручную или механизированным способом землеройной техникой. Обычно котлован под гараж имеет глубину 300 – 500 мм.

В отдельных случаях приходится делать толщину монолитной плиты гораздо больше, что приводит к значительному удорожанию стоимости фундамента. Дно котлована по возможности выравнивают по горизонтали и зачищают от остатков рыхлого грунта. Выбранный грунт необходимо убрать с территории площадки.

Для обратной засыпки рекомендуется использовать мятую глину или глинистый грунт, который будет создавать своеобразный гидробарьер для защиты бетонного массива плитного фундамента.

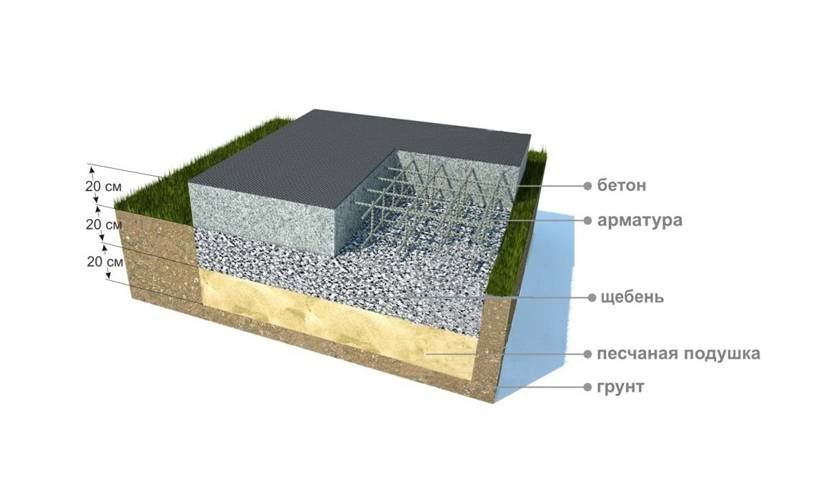

Вид песчаной подготовки монолитной плиты фундамента

Песчаная подушка

В строительстве на дно котлована рекомендуется укладывать песчаную подушку для выравнивания земляного основания и подготовке бетонных работ. Песок засыпают в котлован на глубину 100 -150 мм и аккуратно разравнивают по горизонтали равномерным слоем.

В отдельных случаях, при наличии сложных грунтов, перед устройством песчаной подушки насыпают слой гравия такой же толщины. Укладка двухслойной подушки позволит создать надежное амортизационное основание, которое будет препятствовать разрушению монолита плиты.

Песок тщательно уплотняют с помощью ручных или вибрационных трамбовок. Иногда при уплотнении целесообразно использовать пролив песка водой.

Гидроизоляционный ковер

Устройство гидроизоляции монолитного плитного фундамента современными наплавляемыми материалами

Гидроизоляция монолитной плиты относится к обязательному мероприятию по защите бетонного массива от грунтовых вод и атмосферной влаги. Чаще всего для этой цели используют рулонные кровельные материалы, такие как рубероид, акваизол, техноэласт, рубемаст и другие современные изоляционные покрытия. Рулоны изоляции раскатывают и укладывают непосредственно на песчаную подушку или на подготовительную бетонную подушку «подбетонку». Швы прогревают газовыми горелками и склеивают между собой.

Получается цельный гидроизоляционный «ковер» с краями, загнутыми вверх на 100 – 200 мм.

Есть другой способ гидроизоляции монолитной плиты – обмазочный, при котором готовую битумную мастику наносят кистью или валиком на бетонную подготовку. Жидкий битум пропитывает поры бетона и после высыхания создает надежное водонепроницаемое покрытие, готовое к укладке бетона.

Монолитная плита в опалубке

Опалубочные работы

Чтобы при заливке монолитной плиты бетонная смесь не растекалась, необходимо установить опалубку из отдельных щитов. Для изготовления опалубки можно использовать любой подходящий материал: доски, металлические стальные листы, разновидности фанеры и т.д. Главное требование к материалу – это его жесткость и прочность. Щиты надежно закрепляются по периметру котлована с учетом отступа на 200 – 300 мм от планируемых стен постройки гаража.

Чтобы при заливке большой массы бетона опалубка не разрушилась, требуется ее надежное соединение в единую жесткую систему с установкой боковых упоров в виде раскосов.

Арматурный каркас для монолитной плиты гаража

Установка арматурного каркаса

На следующем этапе устройства монолитной плиты изготавливается арматурный каркас, который повысит прочностные показатели бетонного массива. Для армирования плиты рекомендуется использовать арматурные стержни с диаметром от 12 мм. Отдельные стрежни соединяются в каркас при помощи вязальной проволоки. Такой способ скрепления считается наиболее простым и доступным любому домашнему мастеру – строителю. Можно использовать для сборки каркаса электросварку, однако для выполнения такой работы нужно иметь квалификацию и специальное сварочное оборудование.

Размеры ячейки каркаса имеют вид квадрата со сторонами 200 мм х 200 мм. Собранный пространственный арматурный каркас устанавливают непосредственно на подготовленное песчаное основание, предварительно укрытое гидроизоляционным рулонным материалом.

Бетонирование монолитной плиты

Бетонирование

Следует отметить, что при устройстве монолитной плиты должны использоваться материалы хорошего качества. Если при самостоятельном изготовлении бетонной смеси будет использован цемент низкой марки и или второсортного качества, то такой фундамент быстро покроется трещинами и начнет разрушаться. Монолитная фундаментная плита изготавливается из бетона не ниже класса В 7,5.

Укладку бетона производят непрерывным способом. Если по каким – то причинам не получается закончить бетонирование фундамента за один день, рекомендуется остановить бетонные работы строго на металлическом каркасе. Уложенный бетон лучше всего закрыть полиэтиленовой плотной пленкой и в таком виде незаконченный фундамент сможет простоять несколько часов. На следующий день бетонные работы можно закончить.

Техника заполнения бетоном

Укладка бетона с помощью автомиксера

Укладку бетона в плитный фундамент большого объема лучше производить товарным покупным бетоном с помощью автомиксера, который через выдвижные лотки и желоба равномерно заполнит фундаментную конструкцию бетонной смесью. Если фундаментная плита имеет небольшие размеры, можно изготовить бетон для гаража своими руками. Для облегчения процесса самостоятельного бетонирования рекомендуется установка бетономешалки по разным углам фундамента, и заполнять конструкцию фундамента с противоположных сторон.

Бетонную смесь необходимо уплотнить, чтобы избежать появления раковин и пустот в массиве бетона.

Уход за бетоном

После укладки бетона в монолитную плиту фундамент укрывают от жаркого солнца пленкой ПВХ и периодически смачивают водой. Такое мероприятие надежно защитит монолитный бетон от проявления усадочных трещин. Монолитный массив бетона набирает минимальную прочность за 10 суток, а проектную – за 28 дней. После полного затвердения монолитная фундаментная плита готова к эксплуатации.

Что такое монолитно-плитный фундамент?

Поделиться этой записью

Монолитный плитный фундамент представляет собой тип бетонного фундамента, который заливается одной частью, обычно толщиной 4-6 дюймов, и служит как полом, так и фундаментом здания. Он широко используется в районах с небольшой глубиной промерзания почвы и известен своей долговечностью и эффективностью.

Содержание

У вас традиционный цокольный этаж или монолитный плитный фундамент?

Подвальный фундамент: Т-образный фундамент, состоящий из нескольких частей. Фундамент размещается ниже линии промерзания. Блоки укладываются или заливается бетон, чтобы сформировать стену после затвердевания фундамента. После возведения стен между ними и поверх фундамента заливается плитный пол.

Монолитная плита: Этот фундамент создается путем заливки одного слоя бетона для формирования плиты и фундамента. Подрядчикам нравится монолитная концепция, потому что она обеспечивает низкую стоимость рабочей силы, а процесс строительства выполняется быстрее, чем при использовании других фундаментов.

Известный монолитный плитный фундамент имеет толщину основания от 12 до 18 дюймов и толщину плиты от 4 до 6 дюймов. Для возведения монолитного фундамента требуется правильная подготовка площадки и армирование бетона арматурой и проволокой.

Надлежащая подготовка участка

• Почва под плитой не должна содержать органических веществ. Почву необходимо уплотнить (снять верхний слой почвы) и хорошо дренировать.
• Соблюдение Кодекса определяет тип и расположение арматуры в этом фундаменте. Чаще всего используется монолитная плита арматуры №4. Арматура представляет собой два металлических стержня, которые легко гнутся и размещаются бок о бок внахлест в траншеях и связываются проволокой.
• Канавка по периметру плиты создает утолщенный край. Чиновники строительных норм определяют глубину и ширину траншеи. Эта траншея может быть шириной 1 фут и глубиной 1 фут в теплом климате или шириной 1 фут и глубиной 2 фута в условиях морозного пучения.

Типовой монолитно-плитный фундамент со стенами из шлакоблоков.

Плюсы монолитного плитного фундамента

Монолитный фундамент имеет много преимуществ перед традиционным фундаментом. К плюсам можно отнести следующее:

• Строительство быстро и легко: После того, как траншея по периметру уложена и гравий разложен, можно приступать к заливке бетонного пола.
• Эта основа высыхает быстрее, чем все другие основы.
• Прочный фундамент: Этот фундамент является прочным при условии, что анкерные болты и арматура установлены правильно.
• Не требует особого ухода: Монолитный фундамент требует осмотра только через определенные промежутки времени, чтобы убедиться в отсутствии трещин в фундаменте.
• Энергоэффективность: Меньше энергии тратится впустую, потому что между домом и землей нет пространства. Воздух не проходит под полом.

Минусы монолитно-плитного фундамента

Конечно, есть и минусы при устройстве монолитной конструкции фундамента. Вот минусы этого типа фундамента:

• Риск затопления: Ваш дом поднят только на ок. 6 дюймов над уровнем земли с этим фундаментом, поэтому дом находится под угрозой затопления.
• Стоимость ремонта дорого: При наличии трещины в фундаменте требуются дорогостоящие методы ремонта.
• Возможна сниженная стоимость при перепродаже.

Когда следует выбирать монолитно-плитный фундамент?

Существует несколько случаев, когда плитный фундамент является идеальным выбором:

Это идеальный вариант для климата, где земля не промерзает, а температура не очень высока и не похожа на пустыню. Вы можете использовать монолитную плиту для повышения энергоэффективности, если вам не нужен подвал или подвальное помещение.

Какие проблемы с монолитным фундаментом?

Несмотря на удобство и простоту установки монолитного фундамента, проблемы могут привести к повреждению фундамента. Фундамент может потребовать дорогостоящего ремонта, поэтому лучше использовать традиционный.

• Трещины в фундаменте представляют большую проблему. При появлении трещин фундамент может расколоться по холодным стыкам (стена встречается с плитой). Узкие отверстия облегчают проникновение воды, влаги и насекомых в дом.
• Проблемы с повышенной влажностью почвы или неправильное строительство могут повредить фундамент. Это может привести к тому, что столешницы, полы и стены в доме станут неровными.
• Движение в фундаменте может привести к тому, что двери и окна застрянут, а в гипсокартонных стенах появятся трещины.

Когда следует избегать монолитных плитных фундаментов для строительства

• Подрядчики должны избегать использования монолитных плитных фундаментов (монолитных) в определенных ситуациях.
• Дома с уклоном могут привести к значительным расходам из-за необходимого количества бетона.
• Приусадебные участки с большим количеством заполненных грязью отверстий под домом приводят к растрескиванию бетона.
• Из-за требований нормативов строительная организация не может возводить монолитно-плитный фундамент в зоне затопления.

Стоимость монолитного фундамента

Средняя стоимость фундамента может варьироваться от 4600 до 20 000 долларов США в зависимости от нескольких факторов. Некоторые факторы, определяющие цену фундамента, включают в себя место вашего проживания, размер вашего дома, арматуру, используемую в бетоне, толщину и почву, на которой вы строите.

Запишитесь на бесплатную, ни к чему не обязывающую инспекцию и бесплатно рассчитайте стоимость.

Позвоните по телефону 888-748-2002

Получите бесплатное предложение!

Монолитные или плавающие плитные фундаменты для гаражей, навесов и небольших амбаров



Монолитный или Фундаменты из плавающих плит для гаражей, навесов и небольших амбаров

Дональд Дж. Берг, AIA



Большинство здания нуждаются в фундаменте для переноса веса конструкции и нагрузок крыши и пола на землю. Небольшие сараи и конструкции на заднем дворе, такие как беседки и перголы, могут не нуждаться в сложной конструкции. основы, потому что они такие легкие. Но для любого здания над около 150 квадратных футов, прочный фундамент имеет важное значение.

Бетонные фундаменты традиционно состоят из трех частей. Фундаменты представляют собой широкие участки бетона у основания стен фундамента. Они распределите вес здания равномерно по земле, чтобы предотвратить трещины и колебания в структуре выше. Стены фундамента обычно 8 или толще и простираются от верхней части фундамента до основание здания. Плита, залитая внутрь фундамента стены образуют пол или черный пол здания и могут поддерживать межкомнатные перегородки.

три бетонных компонента: фундамент, фундаментная стена и плита. обычно строится в три разных времени. Каждая часть традиционного бетонный фундамент должен быть сформирован, залит и закончен, и затем необходимо высушить и установить примерно на неделю, прежде чем можно будет использовать следующую часть. быть начатым. Процесс увеличивает стоимость строительного проекта и занимает большую часть времени.

Любой вода, замерзающая под традиционным бетонным фундаментом, нанести урон. При замерзании вода расширяется с такой силой, что поднять все здание. Когда этот лед тает, он оставляет открытым карман пространства под фундаментом. С каждым последующим цикла замораживания/оттаивания этот карман расширяется. Результат — храповик или домкратное действие, которое поднимает и поднимает здание, в конечном итоге взламывание стен и окон и открывание швов для еще большего количества воды повреждать.

Решение состоит в том, чтобы убедиться, что нижняя часть фундамента глубокая. достаточно в землю, что они вне досягаемости мороза. Вот почему бетонные фундаменты часто называют морозостойкими стенами. линия промерзания, или глубина максимального проникновения инея составляет Конечно, разные для каждого региона. В Южной Флориде и на юге В районах Калифорнии и Аризоны линия замерзания считается в классе. То есть никаких заморозков не предвидится. В северном штате Мэн и Миннесота линия максимальной глубины промерзания может быть больше восьми ноги в землю. В таких областях много копать, много бетон для фундаментных стен и очень дорогой строительный проект можно ожидать.

В Аляска и другие места, где традиционные фундаменты замороженных стен являются непомерно глубокими и непомерно дорогостоящими, люди были экспериментируя с разными решениями, со смешанными результатами. Помогать строителей в этих районах, Министерство жилищного строительства и городского хозяйства США Фонды исследований, спонсируемые развитием, которые называются Фундаменты мелкого заложения, защищенные от замерзания, или FPSF. В конструкциях FPSF используется изоляция снаружи неглубоких фундаментов для их защиты от морозного пучения. Теория состоит в том, что отапливаемое здание будет передавать достаточное количество тепла через неглубокий фундамент, чтобы сохранить воды под ним от замерзания.

Одна из самых простых и эффективных конструкций представляет собой довольно обычную бетонную плиту, утолщенную до 18 или 20 мм. внешние края и изолированы на внешней поверхности. Хотя на основе о конструкциях, используемых в Скандинавии на протяжении десятилетий это стало известно как фундамент «Аляска Плита».

Плитный фундамент Аляски и другие конструкции FPSF доказали свою эффективность. эффективен для отапливаемых зданий, а как насчет неотапливаемых хранилищ здания, такие как гаражи и сараи? Ну и плитный фундамент Аляска послужил источником вдохновения для создания хорошего решения для небольших складских помещений слишком. Используя аналогичную утолщенную плиту, либо плавающую на земле, или на несколько большей высоте, чем земля вокруг него, работает хорошо удерживает воду и предотвращает морозные пучения.

Помимо уменьшения глубины траншей и количества бетона при необходимости плавающий плитный фундамент можно заливать целиком или монолитно. Это означает только одну конкретную поставку и один период сушки для экономии времени и средств.

Утверждены правильно спроектированные монолитные плавающие плитные фундаменты. для использования в гаражах и вспомогательных зданиях многими муниципалитетами, на севере и юге, по всей территории США. Их необходимо укрепить стальная арматура и стальная проволочная сетка, чтобы предотвратить их растрескивание под строительные нагрузки и помочь им распределить эти нагрузки по широкому образец земли.

Нравиться обычные плиты перекрытий, монолитные плавающие плиты должны быть детальный с правильно расположенными контрольными соединениями. Внутренние колонны не должны опираться на эти плиты. Вместо этого они должны быть установлены на 8 глубоких бетонных подушках, которые полностью изолированы от плита с 1/2 промасленными войлочными или неопреновыми компенсационными швами.

верхняя поверхность монолитного плавающего плитного фундамента может быть отделана как обычная плита. Он должен иметь уклон 1/8 на фут. к самой большой из дверей или проемов здания. Может быть метла, поплавок или гладкая отделка. Его также можно украсить любым смесь, цвет или рельефная текстура, которую можно использовать на бетоне дорога.

Хотя в некоторых юрисдикциях допускается использование монолитных плавающие плитные фундаменты на отдельно стоящих гаражах и пристройках здания площадью до 2000 квадратных футов, большинство ограничивает их всего 24×24 (576 квадратных футов) или меньше. Убедитесь, что ваше здание ведомство специально допускает плавающие монолитные плитные фундаменты для зданий того размера, который вы планируете.

Монолитные плавающие плиты не рекомендуется использовать на наклонных участках и на участках с перегнойной или мягкой глинистой почвой. Верхний слой почвы и все органические материалы, такие как дерн и корни, должны быть удалены с территории новая плита.

Это монолитная плавающая плита подходит для вашего участка и вашего здания? Загрузите и распечатайте информацию ниже, а затем обсудите ее с профессионалы в вашем строительном отделе и с вашим строителем, бетоном подрядчик, архитектор или инженер-строитель.

1. ТИПОВОЙ МОНОЛИТНЫЙ ПЛАВАЮЩИЙ ФУНДАМЕНТ Эти данные относятся ко всем регионам, где максимальная глубина промерзания менее чем на 12 ниже уровня земли и для более холодных регионов, где специально одобрен для гаражей и вспомогательных зданий местный строительный отдел.

2. ПРОНИЦАЕМОЕ ОСНОВАНИЕ МОНОЛИТНАЯ ПЛАВАЮЩАЯ ПЛИТА FOUNDATION Эти детали обеспечивают дополнительную защиту от замерзания. защита от пучения за счет подкладки всего монолитного фундамента с водопроницаемым гравием.



3. ТИПИЧНЫЙ ФУНДАМЕНТ ДЛЯ СТЕН МОРОЗА
