Как выбрать диаметр труб для водопровода
- Все о трубах
- Просмотров: 2820
- Rating: ( 0 Rating )
Сантехнические неполадки поневоле заставляют сталкиваться с устройством водопроводной системы или необходимостью ее замены. Правила устройства водопроводов достаточно сложны, и поэтому непрофессионалу в этой области будет нелегко ориентироваться в разнообразных предложениях на рынке, самостоятельном устройстве системы «с нуля». Однако экстренные ситуации порой заставляют даже «новичков» поневоле разбираться в устройстве водопроводной системы и даже самостоятельно ее ремонтировать или заменять.
Вне зависимости от того, прибегаете вы к услугам мастера или самостоятельно осуществляете работы с трубами, будет полезным разобраться в том, какими могут быть размеры водопроводных труб, и как правильно подобрать их диаметр.
Основными характеристиками, определяющими размер трубопровода, являются:
- Внутренний диаметр, который должен быт одинаковым как для соединяемых труб, так и для фитингов;
- Диаметр условного прохода;
- Толщина стенки;
- Длина трубы;
- Выдерживаемое давление;
- Пропускная способность.
Факторы, влияющие на величину диаметра водопроводной трубы
Выделяют два основных показателя, которые помогают сориентироваться и определить нужный диаметр трубы.
1. Напор воды в сети
Чем ниже напор воды в сети, тем больше должен быть диаметр подающей трубы. Выбор неправильного размера даст соответствующий результат:лишь тоненькую струйку воды, льющейся из крана. Однако сегодня даже самое безнадежное давление можно поднять с помощью подключения насосной станции к домашнему водопроводу.
2. Общая длина водопровода
Есть специальные формулы, позволяющие рассчитать падение напора воды в зависимости от длины водопровода.
Они позволяют подобрать размер труб для водопровода, способный минимизировать влияние этого фактора. Также можно исходить из расчета, что средняя скорость потока в стандартном водопроводе составляет 0,02 км/с. Если притаком показателе длина системы менее 30 метров, необходимо обратить внимание на трубы диаметром 25 мм, при длине более 30 метров – 32 мм, менее 10 метров – 20 мм.
Таким образом, результатом большой длины в сочетании с множеством стыков и поворотов является низкий уровень давления, а следовательно – необходимость большего диаметра водопроводной трубы.
Поэтому при расчете диаметра водопроводной трубы учитывайте:
- Длину водопровода;
- Количество стыков;
- Количество поворотов;
- Напор воды в системе.
Расчет диаметра трубы специалистами

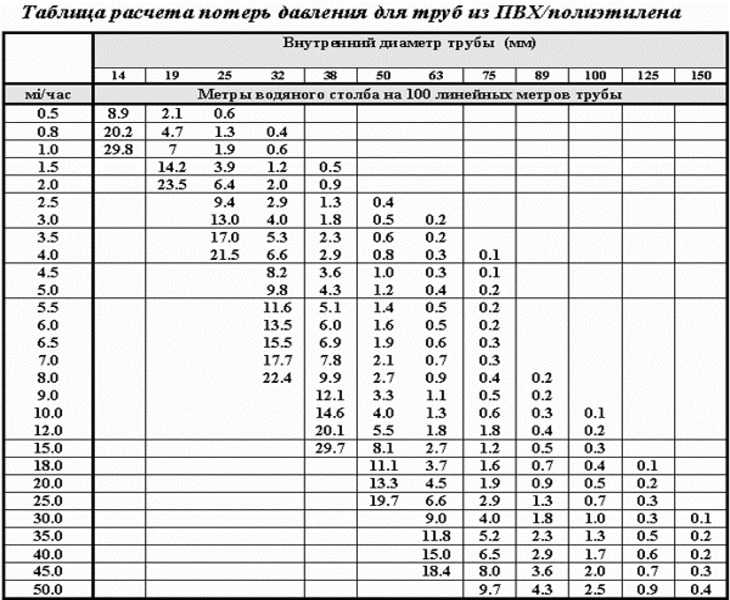

Диаметр труб для водопровода можно определить с помощью специальных таблиц и расчетов. Конечно, такие вычисления под силу специалистам по монтажу.
Поэтому желание установить долговечную систему должно сопровождаться обращением к соответствующему профессионалу, который проведет расчеты.
Пример технического расчета диаметра трубы
Выбор диаметра водопроводных труб
Типовые решения при определении диаметра труб
По общему правилу для водопровода выбирают трубы диаметром 10 или 15 мм при диаметре трубы для стояка 25 мм. Приобретая трубы такого размера, будьте готовы к отсутствию ювелирной точности у изделий. Т.е труба 10 мм на самом деле может иметь диаметр 10-12 мм.
Практика показывает, что непростые сантехнические работы предполагают применение труб увеличенного диаметра. Они подходят для эксплуатации системы с многочисленным стыками, поворотами и перманентным изменением давления воды.
Подбор диаметра труб для водопровода – процедура важная, и серьезный подход здесь обязателен.
В противном случае можно получить недостаточно сильный напор в системе и некачественное водоснабжение.
Водопровод
Если заметили ошибку, выделите фрагмент текста и нажмите Ctrl+Enter
Трубы ПНДдля водоснабжения материал: ПНД (ПЭ 100) |
Такие трубы активно применяются для прокладки инженерных коммуникаций, при замене или ремонте старых сетей, используются в качестве защитного кожуха для кабелей. Их преимущество в сравнении со старыми металлическими трубами — материал. Пластик доступнее и дешевле, но при этом имеет существенно меньший вес, что упрощает монтаж и перевозку, долговечен (до 50 лет эксплуатации с сохранением свойств). *Подробнее |
Эти изделия в силу указанных выше преимуществ, с каждым годом все чаще используются как строительными компаниями, так и частными клиентами в целях водоснабжения. У нас вы можете купить все ходовые диаметры пластиковых труб для водопровода: 32мм, 50 мм, 110 мм, 160 мм, а так же все другие. Трубы ПЭ 100 и ПЭ 80 и их технические характеристикиРазличают следующие марки полиэтиленов – ПЭ 100, ПЭ 80, а также устаревающая ПЭ 63. Материал ПЭ 100 прочнее, чем ПЭ 80. Это позволяет производить трубу со стенкой тоньше при идентичном давлении в трубопроводе. Поэтому трубы марки ПЭ 100 дешевле, чем ПЭ 80. Базовый параметр трубы ПНД – SDR (Standard Dimension Ratio), то есть соотношение диаметра к толщине стенки. Он позволяет определить, какое давление, в зависимости от марки полиэтилена, может выдерживать труба. Для водопроводов трубы производятся диаметром от 10 до 1200 мм. До диаметра 90 мм выпускаются в бухтах намоткой 100-200 метров. Для диаметров 10-63 мм минимальная партия поставки 100 метров. Начиная с 90-го диаметра трубы производятся в отрезках по 12 м. для воды и 13 для газа. Газовые изготавливаются с желтой полосой, где на самой трубе написано слово «газ», а водопроводные трубы – синей и маркированы словом «питьевая». МонтажСоединение труб полиэтиленовых водопроводных осуществляется с помощью сварки встык или электромуфтовой сваркой. До 110 диаметра их можно соединять компрессионными фитингами, что обеспечивает возможное давление в 10 Атм и дает возможность быстрого демонтажа трубопровода. Изделия комплектуются широким ассортиментом фитингов, которые отличаются простотой монтажа и прочностью соединения. Эластичность труб из этого материалла 32, 110 и прочих диаметров позволяет использовать их при прокладке методом «прокола» (ГНБ горизонтально направленного бурения), что позволяет существенно экономить на земляных работах, особенно в случаях, когда прокладка проходит в условиях городской застройки, когда траншею порой просто невозможно вырыть. |
Более того поэлитиленовые трубы обладают гибкостью и эластичностью, что позволит трубопроводу обогнуть препятствие. И самое главное — материал ПНД не подвержен ржавчине, как железо или чугун.
Например: трубы ПЭ 100 SDR 17 и ПЭ 80 SDR 13,6 соответствуют давлению в 10 Атм. Чем выше значение SDR, тем меньше толщина стенки для данного диаметра, и соответственно меньше допустимое давление.
Водопровод какого типа или размера у меня есть?
Существует несколько различных типов широко используемых водопроводных труб. Это может быть медь, пластик или MDPE (также есть свинец, но, как и следовало ожидать, он больше не используется, но в некоторых случаях вам может потребоваться подключение к существующей водопроводной сети со свинцом, где доступны преобразователи для MDPE и меди)
Рассматривая медь в первую очередь, существуют метрические и имперские размеры. Метрические размеры измеряются с использованием внешнего диаметра, то есть внешний диаметр составляет 8 мм, 10 мм, 12 мм, 15 мм, 22 мм, 28 мм, 35 мм, 42 мм и так далее.
Имперские размеры измеряются с использованием приблизительного диаметра отверстия, например, внешний диаметр медной трубы 1/2″ составляет около 15 мм, 3/4″ — около 22 мм, а 28 мм — около 1 дюйма в диаметре. Именно здесь часто делают ошибки, путая метрическую систему водопровода с имперской. Например, водопроводная труба 15 мм и 1/2 дюйма (и 3/4 дюйма и 22 мм) практически неразличимы по размеру, но по-прежнему важно использовать правильный фитинг, особенно с фитингами с торцевой подачей, поскольку вы не получите хороший капилляр для пайки. действия с плохим допуском посадки. Преобразователи имперских единиц в метрические можно приобрести у большинства хороших продавцов сантехники, выполнив поиск «имперский» здесь, чтобы соединить два типа труб.
Пластиковые трубы с размерами менее проблематичны и доступны только в основных метрических размерах, в основном 10 мм, 15 мм, 22 мм и 28 мм, измеряемых по внешнему диаметру. Для этих фитингов доступны фитинги, которые можно использовать для подгонки к их медным аналогам.
Таким образом, 15-миллиметровая труба может быть соединена с 15-миллиметровой пластиковой трубой с помощью 15-миллиметровой нажимной посадки или 15-миллиметрового компрессионного фитинга. Однако обратите внимание, что на конце пластиковой трубы следует использовать опору или вставку для трубы, чтобы придать фитингу некоторую прочность и защитить фитинг от выдувания. Большинство пластиковых труб этого типа имеют белый (или серый) цвет и выпускаются в двух вариантах: полибутиленовая труба (PB), которая ложится ровно в развернутом виде и является более гибкой, чем альтернативная полиэтиленовая (PEX) труба, которая в развернутом виде сохраняет форму бухты. , поэтому с ним может быть трудно работать, особенно при протаскивании через узкие места. Кроме того, пластиковые водопроводные трубы бывают стандартного формата и формата барьерной трубы, где барьерная труба предназначена для использования в системах центрального отопления, поскольку она включает кислородный барьер для предотвращения проникновения кислорода, снижая риск коррозии
Водопроводная труба из полиэтилена средней плотности синего цвета обычно используется на открытом воздухе, часто под землей, для подачи воды в здание или комплекс.
MDPE – это полиэтилен средней плотности. Доступны фитинги с нажимной посадкой и компрессионные фитинги, а компрессионные версии доступны из латуни (или латуни DZR для коррозионной стойкости) или пластика. Вкладыш или вкладыш для трубы следует использовать для поддержки трубы, предотвращая сдувание фитинга с трубы. Размеры труб из MDPE обычно составляют 20 мм, 25 мм, 32 мм, 50 мм и 63 мм, а переходные фитинги из MDPE могут использоваться для соединения всех размеров с медью, пластиком или свинцом и доступны здесь
Как измерить диаметр трубы
Измерение диаметра основного водопровода является важным шагом в определении того, какой размер умягчителя воды вам следует купить. Диаметр водопроводной магистрали важен, потому что он помогает нам понять максимальный расход, который может потребоваться вашему дому, что, в свою очередь, частично определяет размер системы, в которой нуждается ваш дом.
Существует несколько различных способов измерения диаметра вашей основной линии, к которым мы вскоре вернемся, но сначала важно определить, какую именно линию вам нужно измерить.
Это может отличаться для городских жителей и сельских жителей.
В городе
Если вы живете в доме в городе и получаете воду из муниципального источника воды, то ваш основной водопровод входит в ваш дом и течет к счетчику воды. Труба, которую вам нужно измерить, это труба, которая выходит из счетчика воды:
Сельские жители
город. Типичная сельская система имеет следующую общую схему: Источник воды > Насос > Резервуар высокого давления > Распределение к дому. Место, где вода попадает в ваш дом, обычно выглядит примерно так:
На приведенном выше рисунке показано, что вы хотите измерить диаметр линии подачи воды, выходящей из гидробака. Часто это труба меньшего диаметра, чем та, которая входит в напорный бак.
Что делать, если у вас нет гидробака?
Все больше домов выбирают системы «насос постоянного давления». Эти системы не имеют резервуара под давлением, что может сделать процесс определения того, какую линию измерять, немного более запутанным.
Как измерить диаметр трубы
После того, как вы определили трубу, которую нужно измерить, вы должны ее измерить. Есть два хороших способа сделать это:
Вариант 1 — Штангенциркуль
Мы включаем штангенциркуль в наш набор для подготовки к умягчителю, или он может быть у вас дома. Это самый быстрый и простой способ измерения диаметра. Просто откройте штангенциркуль, наденьте его на трубу, которую хотите измерить, и прочтите диаметр:
Вариант 2 – Используйте веревку
Если у вас нет штангенциркуля, следующим лучшим методом измерения диаметра является использование веревки для измерения расстояния вокруг трубы (окружности) и затем преобразовать это в диаметр. Вот диаграмма, показывающая длину окружности:
Чтобы измерить диаметр с помощью «струнного метода», просто возьмите кусок веревки и прикрепите один конец веревки к трубе с помощью куска ленты.
