Магистральные и проточные фильтры для очистки воды

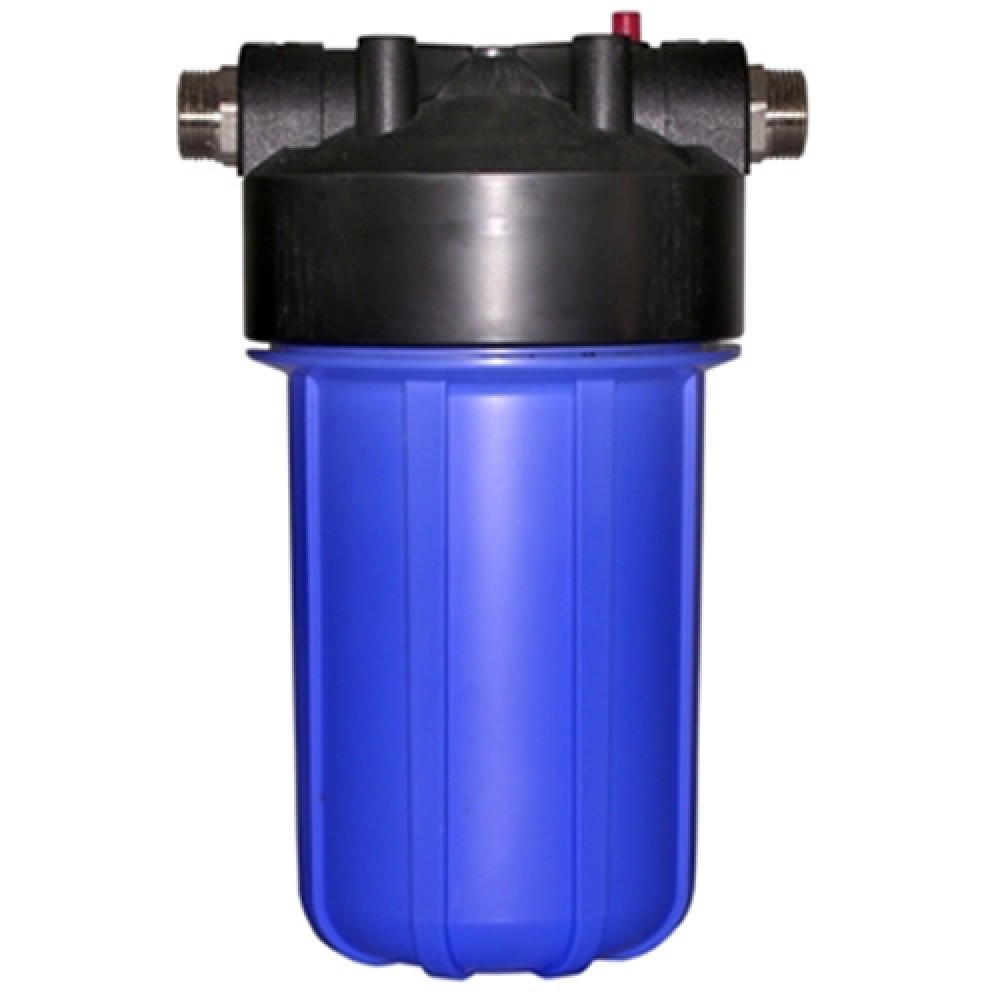

Магистральные (иначе – проточные, in-line) фильтры встраиваются непосредственно в систему подачи воды, в трубу. В специальной литературе и на сайтах, посвященных водоочистке, встречаются попытки четко разделить фильтры на магистральные и проточные, хотя резкой границы между ними нет. Магистральный фильтр рассчитан на централизованную очистку воды, монтируется на участке водопроводной магистрали и обеспечивает крупных потребителей.

С некоторыми оговорками можно принять следующий вариант:

1. Проточный фильтр — это любой напорный водоочистной фильтр — бытовой или промышленный, встраиваемый в водопроводную систему.
2. Магистральный фильтр — это высокопроизводительный проточный водоочистной фильтр — промышленные предприятия, коттеджные поселки, многоквартирные дома.

Магистральный фильтр для холодной воды и для горячей воды их отличия

Фильтр для горячей воды теоретически можно использовать для очистки холодной (если подходит фильтрующая засыпка).

Но не рекомендуется очищать горячую воду фильтром для холодной воды — материал корпуса такого фильтра не рассчитаны на длительное агрессивное воздействие горячей воды. Фильтры для горячей воды изготавливаются из специального теплостойкого пластика или из нержавеющей стали.

Магистральный фильтр тонкой очистки может быть встроен в систему только после фильтра грубой очистки. Для грубой очистки применяется мелкоячеистая стальная сетка, для тонкой очистки — фильтрующая засыпка. Тип засыпки зависит от характера загрязнения.

В отличие от безнапорных фильтров кувшинного типа, напорные фильтры обладают высокой производительностью, постоянной подачей воды и отсутствием накопительного бака. Это большие преимущества, так как очищенная вода начинает поступать сразу, как только Вы откроете кран на кухне или в душе.

Накопительный бак присутствует в конструкции бытового мембранного фильтра, использующего принцип обратного осмоса. У мембраны, очищающей воду на молекулярном уровне до стерильности, сравнительно низкая производительность.

Накопительный бак необходим для сбора достаточного количества очищенной воды, (например, ночью), чтобы днем Вы сразу могли использовать воду без ожидания.

Существуют более дорогие напорные мембранные фильтры, в конструкции которых для увеличения производительности используется помпа. В этом случае накопительный бак не нужен, поскольку производительность системы возрастает значительно и может обеспечить чистой водой не только бытовые, но и промышленные потребности.

Проточные водоочистные фильтры идеально подходят для качественного водоснабжения загородных частных домов, коттеджей и дач. Правильно подобранные высокопроизводительные проточные фильтры обеспечат Ваш дом чистой водой при любом количестве проживающих.

проточный фильтр обратного осмоса

Учитывайте, что применение высокоэффективного мембранного фильтра, работающего на принципе обратного осмоса, возможно только после предварительной очистки (подготовки) воды цепочкой проточных фильтров.

Компания БИИКС предлагает широкий выбор высокоэффективных проточных фильтров для полноценного снабжения загородного дома чистой питьевой водой. Разнообразие моделей фильтров сделает процесс получения чистой воды эффективным и непрерывным, независимо от степени загрязнения исходной воды из скважины, колодца, центрального водопровода и любого другого источника.

Ответ каков же лучший проточный фильтр будет зависеть от характера загрязнения воды и Ваших требований к качеству и количеству воды. Существующие на рынке разные модели фильтров дают возможность выбрать оптимальный проточный фильтр конкретно под Ваши нужды. Подготовив воду системой проточных фильтров, Вы можете довести ее качество до мировых стандартов, используя на заключительной стадии очистки мембранный фильтр обратного осмоса.

Если Вы решили купить магистральный проточный фильтр для воды: конечная цена системы фильтров будет включать в себя монтаж и настройку. Подбор и монтаж водоочистных фильтров производится специалистами компании БИИКС на основе результатов химического и биологического анализов воды, технического задания и договора.

← К списку статей

Выбираем проточный магистральный фильтр для воды

Вода — главный источник жизни на нашей планете. От её качества зависит много факторов. Каждый из нас просто обязан заботиться о том, чтобы пить действительно чистую воду, которая соответствует актуальным стандартам. Однако далеко не всегда водопроводная вода отвечает действующим нормам. Наиболее оптимальное решение для её очистки от различных загрязнений — установка проточного магистрального фильтра. Что о нем следует знать?



Зачем нужен магистральный проточный фильтр?



Чаще всего магистральные проточные фильтры нужны в многоквартирных домах. Причиной этому является износ труб, которые «снабжают» воду ржавчиной. В частных домах, где вода поступает из скважин, в большинстве случаев она может быть излишне минерализованная. Также далеко не всегда вода соответствует заданным стандартам качества. Здесь все зависит от места, где залегают подземные воды.

На вопросы, какой фильтр для воды подойдет именно вам, нужен ли он вообще и как его выбрать, ответ зависит от ряда факторов. Нужно провести лабораторный анализ. Он покажет, есть ли в воде пестициды, хлор, превышенная концентрация различных микроэлементов, микроорганизмы. Очистка водопроводной воды поможет избавиться от накипи на чайнике или бойлере. Неочищенная вода может иметь плохой запах, цвет, вкус. Её очистка при помощи магистрального фильтра поможет избавиться от этих моментов.



Преимущества магистральных фильтров



Проточные магистральные фильтры позволяют добиться максимально высокого качества очистки воды. По сути, это мини-станция водоподготовки. Фильтр монтируется непосредственно в систему водоснабжения дома или квартиры. Подобный барьер надежно защищает вас и вашу бытовую технику от большинства видов загрязнений, которые находятся в воде. Кстати, он подходит для установки как на горячую, так и холодную воду, что немаловажно.

Проточные магистральные фильтры для воды позволяют решить широкий перечень задач:

• очистка воды от микроорганизмов, хлора, вредных примесей;

• улучшение вкусовых качеств воды, её очистка от различных привкусов;

• смягчение воды (умягчители воды), что немаловажно, ведь высокая жесткость негативно сказывается на состоянии кожи, способствует износу бытовой техники;

• сохранение работоспособного состояния сантехнического оборудования.



Среди ключевых преимуществ магистральных проточных фильтров для воды следует выделить:



1. Высокая степень очистки воды.

2. Вариативность (применение различных картриджей для очистки воды позволяет добиться нужного эффекта).

3. Высокая производительность, т.к. фильтр способен очищать 20-50 л/мин.

4. Длительный срок службы при условии правильной эксплуатации.

5. Очистка воды со всех точек водозабора выполняется одним фильтром.

Однако нужно рассказать и о недостатках магистральных фильтров. Главный из них — сложность монтажа. Данный процесс должны выполнять только профессионалы. Это также касается удаления засоров, которые иногда случаются. Еще один момент — высокая стоимость магистральных фильтров немаленькая, но качество очистки воды при этом наилучшее.



Принципы работы магистральных фильтров



Магистральный фильтр позволяет выполнить многоступенчатую очистку. При этом назначение каждой из ступеней фильтрации можно определять самостоятельно в зависимости от конкретных особенностей воды в водопроводе или скважине. В конструкции устройства могут быть следующие составляющие:

1. Фильтр механической очистки. Удаляет из воды песок, глину, ил, ржавчину, нерастворимые примеси. Считается базовым и устанавливается практически во всей магистральные системы.

2. Фильтр химической очистки. Позволяет удалять марганец или железо, понизить жесткость и т.д. Поставляется в виде специальных картриджей.

3. Фильтры биологической очистки. Данная категория представлена в формате ультрафиолетовых стерилизаторов.

Обычно магистральные фильтры бывают с низкой (0,1-0,2 бар) и высокой (0,4-0,5 бар) гидропотерей. Если вы проживаете в многоквартирном доме, где давление в водопроводе низкое, лучше обратить внимание на варианты с минимальной гидропотерей. Иногда потребуется магистральный насос.

В некоторых случаях придется установить редукционный клапан. Он дает возможность при необходимости уменьшить колебание давления в системе, понизить расход воды. Кроме этого, магистральный фильтр устанавливается вместе с обратным клапаном. Последний предотвращает возможный противоток воды.

Как выбрать фильтр для воды? Исходите из качества воды, диаметра и типа труб, максимальной температуры, а также количества имеющихся точек водозабора. Все эти параметры непосредственно влияют на процесс подбора подходящих для вашего случая ступеней фильтрации и дополнительного оборудования. Нужно признать, самостоятельно выполнить подбор фильтра не каждому под силу. Лучше воспользоваться помощью профессионалов, которые непременно в этом разбираются!

Фильтры для воды, проточные магистральные, от компании Акваполис

К сожалению, современная экологическая ситуация такова, что в природе практически невозможно найти чистый водоем или подземный источник, вода в котором могла бы быть пригодной для использования в быту без предварительной подготовки. Поэтому проблема покупки домашних бытовых фильтров для проточной воды, которые, будучи установленными под мойкой, смогли бы очищать холодную питьевую воду от хлора и других вредных примесей, сегодня актуальна как никогда. Бытовой фильтр для очистки холодной питьевой воды, спрятанный от посторонних глаз под мойкой, избавит домашнюю воду от хлора, железа и вредных микроорганизмов, помогая вам сберечь собственное здоровье и улучшить свое самочувствие.

Бытовые домашние фильтры для холодной питьевой воды, способные производить очистку от хлора и других соединений, бывают стационарными и переносными, при этом только стационарные водоподготовительные устройства способны очищать проточную воду и только их следует устанавливать под мойку.

Преимущества переносных домашних бытовых фильтров для питьевой воды, которые не принято монтировать под мойку и которые предназначены для очистки проточной воды от хлора и посторонних примесей, состоят в следующем:

• мобильность;
• дешевизна;
• простота конструкции.

Что касается бытовых домашних фильтров стационарного типа, устанавливаемых под мойку, то, не смотря на более высокую стоимость, они очень эффективно очищают содержимое водопроводной магистрали от хлора, быстро превращая холодную проточную воду для дома в питьевую.

Каждая разновидность бытового домашнего фильтра для холодной воды обладает своими преимуществами и недостатками: одни устройства для дома можно спрятать под мойкой и они будут эффективно бороться с различными примесями, содержащимися в проточной воде; другие – можно поставить в доступном месте, где они будут избавлять питьевую воду от хлора. Следовательно, какой бы фильтр ни был вами выбран, положительный результат от его использования вы получите в любом случае.

выбираем изделие в квартиру для очистки холодной и горячей воды, устройство грубого очищения

Вопрос качества воды из-под крана беспокоит многих. Ведь известно, что воду из центральной системы водоснабжения нельзя назвать чистой. Значит, проточная вода небезопасна. Ответственность за ее качество, а значит, и свое здоровье многие берут на себя. Предприимчивые продавцы предлагают большое разнообразие устройств, которые могут оказаться полезными или неэффективными. Рассмотрим тонкости выбора системы проточной фильтрации воды.

Особенности

Конструкция проточной фильтрации довольно сложная. Такие системы обеспечивают многоступенчатое комплексное очищение. Поэтому правильно установленная система обладает очень высокой эффективностью.

Если проточная фильтрация качественная, она способствует очищению воды от таких загрязнений, как:

• песок и ржавчина;
• соль.

Кроме того, если в систему включены специальные минералы, они обеспечивают насыщение полезными частицами. Вкус такой воды становится лучше, особенно если сравнивать ее со вкусом нефильтрованной воды, которая идет из-под крана.

Хороший фильтр еще и улучшает качество жесткой воды. Таким образом, необходимость приобретать умягчитель полностью отпадает. Жесткая вода, как известно, становится частой причиной поломки бытовой техники, так как из-за нее образуются известковые отложения.

Проточники условно подразделяются на несколько больших групп. Рассмотрим эти виды подробнее. Каждая система имеет свои недостатки и преимущества.

Установка нескольких разных вариантов на одной магистрали обеспечит многоступенчатую очистку воды от большинства известных примесей. Можно легко подобрать устройства в соответствии с потребностями.

К отрицательным качествам проточной фильтрации многие относят сложности с установкой. Самостоятельно даже трудно продумать место установки, так, чтобы фильтры очищали весь объем воды, поступающей в дом. Также к отрицательным качествам относят и то, что данные агрегаты в основном объемные и массивные. Хотя если обеспечить должна обеспечить чистоту воды, пригодной для питья и приготовления пищи, достаточно установить небольшое устройство, которое легко уместится под классической мойкой.

Недостатки подобных устройств – в сложном обслуживании. Недостаточно просто установить агрегат и забыть про него. Проточные фильтры нуждаются в периодическом очищении от скопившегося сора и отложений.

Если небольшой проточный фильтр установлен на весь объем поступающей воды, это становится причиной быстрого засорения системы. Место для объемной системы не всегда удается найти, особенно если квартира малогабаритная.

Важных моментов, на которые стоит обратить внимание при выборе устройств, несколько. Но основной параметр, на который стоит обратить внимание – производительность.

Также стоит понимать, что самый производительный фильтр станет причиной снижения рабочего давления. Напор снижается из-за увеличенного сопротивления, которое обязательно возникнет. Снижения напора можно не заметить, если в системе он достаточный. Если давления и так недостаточно, этот параметр становится особенно значимым.

Виды

Специалисты подразделяют существующие виды на два основных:

• проточный;
• проточный магистральный.

Первый вариант выбирается в квартиру для очищения холодной воды. Второй вариант подойдет для частных сооружений, оборудованных как центральным снабжением, так и локальной скважиной. При выборе устройств стоит учесть, что имеются различия для горячей и холодной воды. Поэтому водяные фильтры на дачу грубой очистки зачастую дешевле.

Однако просто так взять и приобрести промывной фильтр для очистки питьевой воды нельзя. Проведите химическое и аналитическое исследование воды, так как потребуется установка комбинированной системы, которая наверняка очистит от всех загрязнений.

Основное отличие систем в том, что одни образцы устанавливаются в магистраль и имеют способность очистить большой объем воды. Обычные же проточные системы монтируются либо на смеситель, либо на трубы перед ним.

К проточной классификации фильтрации относятся:

• классический кувшин;
• комплектующие для смесителя;
• комплектующие для мойки;
• прибор, который монтируется под мойку;
• система обратного осмоса;
• мембранные фильтры.

Классический кувшин и дополнения на смеситель относятся к грубому очищению воды. Комплектующие для смесителя или мойки способны исключить попадание механических частиц и молекулярных составляющих. К наиболее надежным системам относят фильтрацию способом обратного осмоса. В системе вода успешно очищается от примесей и насыщается полезными минералами. К недостаткам данной системы относят высокую стоимость, а также сложность в установке.

Большое количество устройств включает класс обычных проточных фильтров. Например, есть модели механической очистки.

Они, в свою очередь, подразделяются на несколько типов:

• сорбционные;
• big;
• ионные.

Иногда все эти подвиды применяются вместе.

Сделать правильный выбор комплектующих поможет только специалист. Самостоятельно сложно определить комплектацию деталей, которые точно обеспечат смягчение жесткой воды, ее ионизацию, а также дополнительную очистку. Зачастую специалисты советуют организовывать несколько веток трубопроводов. Установка тех или иных комплектующих может дать определенный эффект.

Магистральные фильтры бывают сетчатыми, которые обеспечивают грубое очищение. Из воды, поступающей в дом, исчезнут механические загрязнения, что актуально для жилья с устаревшими коммуникациями.

Дисковая магистральная фильтрация очищает более тонко. В этих устройствах могут применяться сорбционные картриджи. Но и сама сетка из полимерных дисков улавливает мелкие частички грязи. При этом сами фильтры проще очищаются в сравнении с другими вариантами изделий.

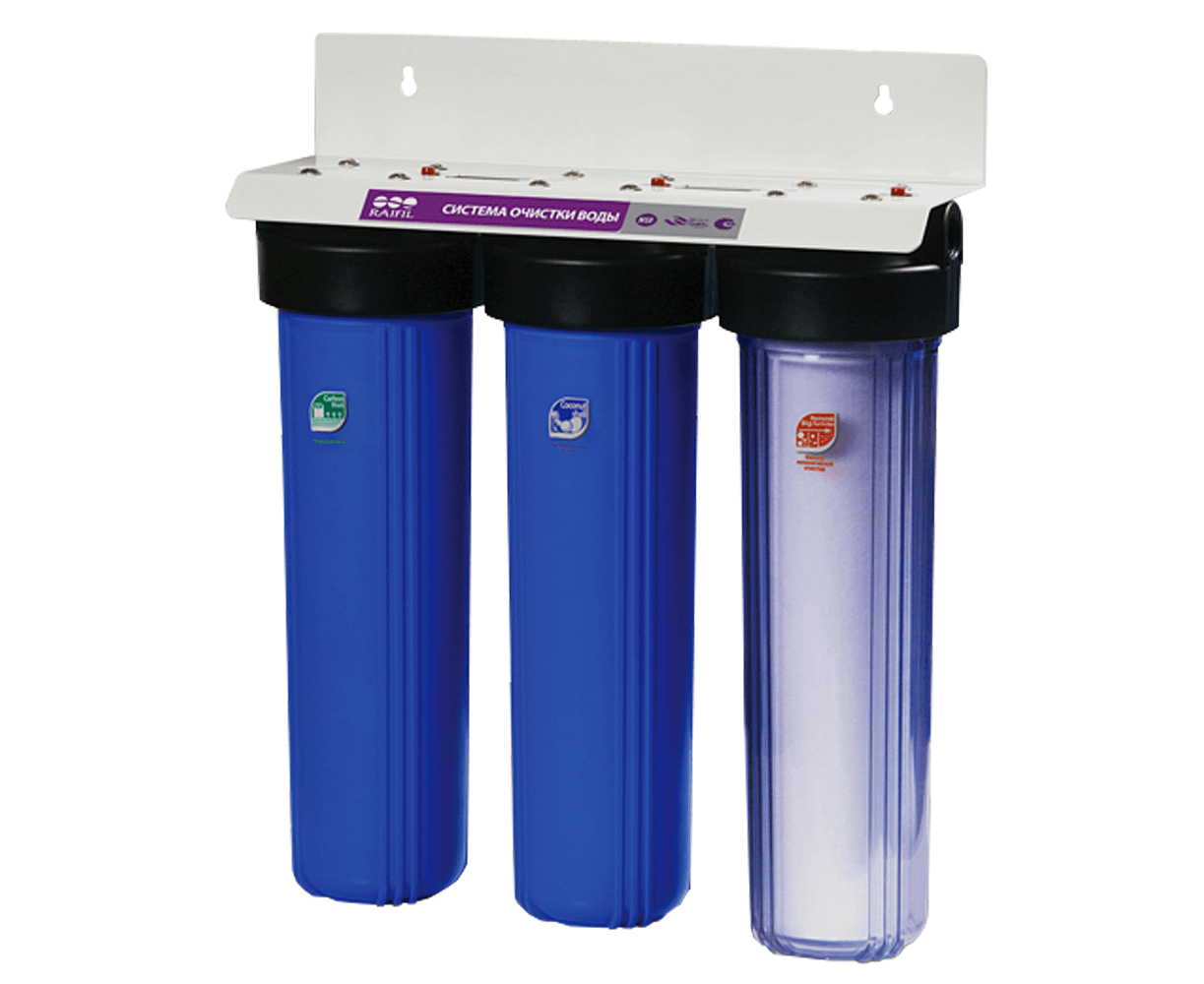

Виды магистральной фильтрации бывают:

• одноступенчатые;
• двухступенчатые;
• трехступенчатые.

В связи с типом фильтрации выбираются соответствующие дополнительные комплектующие.

Комплектующие

Для проточного фильтра могут быть использованы различные картриджи. За счет этого достигается химическая очистка воды. Если картридж гранулированный или с активированным углем, он позволит удалить частицы хлора и примеси тяжелых металлов. Действие такого картриджа отмечается как эффективное, но при его установке устройство снизит пропускную способность магистрали.

Угольные фильтры бывают брикетированными. Их использование позволит исключить не только хлорные примеси, но и различные химические соединения, а также уничтожит некоторые микроорганизмы. Пропускная способность этих картриджей выше, чем у предыдущих вариантов, но эффективность очистки оценивается специалистами как низкая.

Картриджи полифосфатного наполнения смягчают воду и избавляют ее от солей. Такой картридж успешно справится с защитой техники от накипи. Только устанавливать такой агрегат нужно с учетом содержания химических веществ в воде. Например, фильтр типа БА избавит от излишка железа, а картридж БС уменьшит жесткость.

Фильтрующие элементы имеют особенность за несколько минут пропускать от 2 до 5 литров воды. При рациональном расходе этого объема достаточно для ежедневного потребления. Если фильтры должны очистить больший объем воды, стоит уделить внимание не размерам устройства, а объему ячейки угольного картриджа.

Параметры фильтров при этом могут отличаться:

• типом и габаритами корпуса;
• диаметром крепежных деталей;
• необходимой степенью очищения;
• типом картриджа;
• гидравлическими особенностями.

Известные производители и отзывы

Проточник «Гейзер Джамбо» – это небольшое, но мощное устройство магистрального типа. Оно поместится под классическую мойку городского жилья. Гидравлическая особенность фильтра «Гейзер» – 1,2-1,8 куб. ч. Обработать устройство способно около 3 м3 воды в час.

Корпусная часть представляет собой высокопрочную пластиковую колбу. Картридж внутри нужно очищать механическим способом, его основа – вспененный полипропилен. Устройство считается эффективным, если ему периодически требуется очистка от грязи, сора и нерастворимых частей.

По отзывам специалистов, данная модель легко устанавливается на водопровод, так как обычно снабжается стандартной резьбой. Устройство может применяться отдельно или в качестве составляющего элемента, улучшающего комплексную систему очищения.

В рейтинг лучших моделей стандартно входят проточные фильтры компании «Аквафор». Устройства «Кристалл» представляют собой эргономичный комплекс многоступенчатого водоочищения. Системы «Аквафор» успешно применяются как городских многоэтажках, так и в частных домах.

«Аквафор Кристалл» очищает воду со скоростью 2 л/мин от хлорных примесей, отложений, других составляющих. Ресурсная способность фильтрующего картриджа – 6000 литров. При этом после истечения ресурса фильтр продолжит эффективно защищать вашу бытовую технику от накипи, которая часто образуется при кипячении.

Проточник компании «Барьер» представляет собой универсальный комплекс очищения холодной воды из-под крана. С установкой системы из нее будут исключены основные вредные частицы, так как система 3-х ступенчатая.

Производительность устройства – 2 литра в минуту. Ресурс установленных картриджей – 10000 литров. Заменить использованные картриджи не составит особого труда, так как для этой работы не нужно никаких инструментов. Примерный период бесперебойной работы устройства – около полугода.

Выбрать лучший тип фильтра можно, лишь зная характер загрязнения воды. В любом случае, магистральный фильтр способен исключить все механические частицы, а в зависимости от того, какие дополнительные элементы выбраны, еще и другие загрязнения.

Как выбрать?

Чтобы определить вид фильтра, подходящий для вашего случая, нужно знать качество воды. При этом учитывайте, что различаться оно будет не только в каждом доме, но и в каждой квартире. Разница связана не только с источником, от которого приходит водопровод, но и от множества других факторов.

В частности, если водопровод в квартире старый и ржавый, то в воде будут примеси железа. Если трубы пластиковые, но они давно не очищались, в воде будет бактериальное загрязнение, которое чревато различными болезнями.

Для точного определения нужной фильтрационной системы лучше всего в бутылку набрать воды из-под крана и отправиться в районную СЭС. Результатов бесплатного исследования придется ждать несколько недель. Платные услуги различных испытательных центров предоставляются в более короткие сроки.

Чтобы упростить выбор, можно подразделить эту задачу на этапы:

• выбор вида фильтра;
• выбор производителя;
• выбор модели.

Обычно устройства фильтрации имеют внешнее сходство. Однако внутренняя «начинка» у изделий различается.

Стандартные модули проточной системы бывают:

• механической очистки;
• универсальными;
• для жесткой воды;
• для воды с большим количеством металлических частиц;
• антибактериальными.

Стандартный выбор для городского жилья – фильтр под мойку. Реже монтируется самоочищающийся очиститель от хлора на кран. В частный дом, например, почти не выбирают так называемый кувшин. Лучшие варианты для него – те, которые обладают большой производительностью, а это сетчатый или масляный фильтры для стиральной машины.

Если вода жесткая, потребуется:

• механическая очистка;
• сорбционная очистка активированным углем;
• обезжелезивание воды.

При увеличенном числе содержания железа иногда лучше вовсе отказаться от проточников, иначе система будет слишком часто засоряться. Выручить может система обратного осмоса с установленным мембранным фильтром.

Эта же система придет на выручку, если в воде обнаружено огромное содержание бактерий. Для точного эффекта такие системы рекомендуют дополнять ультрафиолетовым фильтром.

Популярные производители систем фильтрации механической очистки:

• «Барьер»;
• «Аквафор»;
• «Гейзер».

Среди производителей фильтров сорбционной очистки:

• «Барьер»;
• «Аквафор».

Если нужна система обратного осмоса, стоит рассмотреть модели производителей:

• «Гейзер»;
• Atol;
• «Барьер».

В любых моделях при пристальном изучении можно найти как плюсы, так и минусы.

При выборе стоит обращать внимание на такие характеристики, как:

• сложность или простота установки;
• влияние на напор;
• размер;
• цена сменных картриджей;
• вкусовые качества воды.

Если все условия учтены, приобретение есть в наличии и принято решение справиться с установкой самостоятельно, изучите следующие рекомендации профессионалов.

Как установить?

Установка фильтра под мойку своими руками – решаемый вопрос. Ведь домашний умелец обычно знаком с некоторыми этапами установки устройств к коммуникациям.

Если под мойку приобретена классическая 3-ступенчатая система фильтрации, в ее комплектации должны быть:

• сами фильтрующие части, которые обычно находятся в пластиковой колбе;
• адаптер для присоединения к магистрали;
• уплотняющие прокладки;
• запорная арматура.

Отдельные модели могут включать накопительные баки, которые обеспечивают равномерность подачи. Чтобы выбранный фильтр функционировал правильно, нужно определиться с местом установки изделия.

Условия для установки должны быть следующими:

• свободное место под мойкой;
• корпуса должны быть защищены от ультрафиолета;
• к колбам можно было подобраться;
• соединительные точки также должны быть свободно доступны.

Чтобы правильно сориентироваться в габаритах, нужно учесть размеры мойки. Если элементы фильтра будут находиться в сдавленном состоянии, они быстро выйдут из строя.

Механизм монтажа будет следующим:

• установка краника, отводящего отфильтрованную жидкость;
• врезка адаптера;
• сборка картриджной системы;
• соединение шлангов;
• соединение системы с магистралью;
• проверка работоспособности.

При врезке крана важно учесть, что монтироваться он должен на небольшом промежутке от смесителя. В системах фильтрации популярных марок «Барьер», «Аквафор» или «Гейзер» он небольшого диаметра, поэтому для его врезки достаточно минимального отверстия.

Постарайтесь в этой работе не повредить мойку. Выполняйте сверление на небольших оборотах, в несколько подходов.

Следующий этап работ можно подразделить на такие шаги:

• отсоедините гибкий подающий подвод от магистрали;
• установите адаптер фильтрации на магистраль;
• присоедините входной гибкий подвод к адаптеру.

Только после этого можно собирать основной фильтр. Для этой работы пригодится схема, которая обычно поставляется вместе с инструкцией. Не забудьте после сборки удалить заглушки. Подключите к фильтрации гибкие подводы подачи и отвода воды. Не перетяните гайки при подключении шлангов. Система комплектуется гайками, которые обеспечат фиксацию.

Далее конструкция соединяется с установленным краном, который будет отводить чистую жидкость. Он соединяется специальным пистончиком, который нужно ввернуть в магистраль и загнать почти до упора. Если дренажного устройства не предусмотрено конструкцией, в канализации просверливается отверстие и устанавливается дренажный хомут.На финише всех работ уплотнительные резьбовые соединения должны быть тщательно загерметизированы. Для этих целей можно использовать специальную ФУМ-ленту.

Также подойдут пакля или обычный герметик.

Прежде чем начать эксплуатировать фильтр, обеспечьте его промывание. Такие действия способствуют исключению микрочастиц материалов, из которых сделаны картриджные составляющие. Если этот этап пропустить, частицы осядут на ячейках и система вскоре утратит свою функциональность.

Промывка выполняется следующим образом:

• удалите корпус с мембраной и извлеките его;
• удалите накопительный бак;
• откройте подачу и пропустите через фильтрацию около 10 литров воды.

С окончанием промывки верните мембранный картридж на место и соедините с фильтром резервуарный накопитель. Все, ваша система фильтрации готова к работе.

Учтите, что сразу после установки первая вышедшая из фильтра вода будет с мутью. Такой эффект обычно не считается признаком плохой установки. После исчезновения воздушных пробок и при включении пойдет очищенная вода. На вкус, она, кстати, может показаться горькой. Это явление также считается правильным, после полного заполнения фильтра горечь исчезнет.

О том, какой лучше выбрать проточный фильтр для воды, смотрите в следующем видео.

Проточный магистральный фильтр для воды

Вода в городской системе снабжения уже давно не соответствует никаким разумным нормам. А ведь хочется не только защитить подключенную напрямую к водопроводу технику, но и спокойно пить из-под крана или хотя бы готовить пищу. Ждать, когда власти и коммунальные службы озаботятся проблемами горожан, смысла нет. Так что придется брать все в свои руки и устанавливать в квартире проточный магистральный фильтр для воды.

Система очистки врезается непосредственно в ветку водопровода и в зависимости от количества и компоновки картриджей способна улавливать различные примеси. Только после этого пропущенная через нее вода раздается остальным потребителям (бойлер, смеситель, стиральная/посудомоечная машина и т.д.). В соответствии с тем, какие именно загрязнения удаляются из общего потока, различают несколько видов магистральных фильтров.

Грубая очистка

Основная задача «грязевиков» – задерживать крупные частички ржавчины, песка и прочего нерастворимого мусора. Какой бы сложной ни была система очистки, первый удар на себя принимают именно эти фильтры. Как правило, это прочные мелкоячеистые сетки из некорродирующих металлов. Более продвинутые модели могут иметь многослойную фильтрацию с постепенным уменьшением пропускных отверстий.

Фильтры грубой очистки подходят для постоянного использования, поскольку для восстановления их достаточно время от времени промывать от скопившейся грязи и возвращать на место.

Механические фильтры могут идти с дополнительной обмоткой из синтетического нитяного жгута. Эти по мере загрязнения придется менять, хотя некоторые умельцы прополаскивают их от крупного мусора и оставляют еще на какое-то время.

Тонкая очистка

Здесь уже используются системы посложнее – с несколькими ступенями фильтрации. Каждая отвечает за свой тип загрязнений, так что их можно компоновать в зависимости от состава воды в магистральном трубопроводе.

• Мелкие органические примеси и остаточные хлорные соединения задерживаются сорбционными картриджами с активированным углем. Для увеличения их эффективности и удаления из потока пестицидов, нефтепродуктов и ионов тяжелых металлов на их основе создают комбинированные фильтры с ионообменными веществами.
• Обеззараживание выполняют модули УФ-обработки, облучающие воду волнами длиной 250-260 нм. Системы эти довольно громоздкие и недешевые, к тому же требуют определенной чистоты потока на входе, зато они эффективно уничтожают бактерии и вирусы.
• Устранение коллоидного железа – такие картриджи ускоряют окисление растворенного в воде металла и выпадение его в осадок, после чего он просто задерживается механическими фильтрами.

Умягчение воды

Обилие солей магния (Mg) и кальция (Ca) в воде увеличивает ее жесткость, и чтобы снизить этот показатель используются следующие способы обработки:

• Магнитный импульс – универсальные приборы, которые можно установить в любой точке системы, независимо от температуры на подаче. Магнитное поле разрушает корку накипи, которая осыпается и улавливается фильтрами механической очистки или просто уходит в сток, не задерживаясь на внутренних поверхностях бытовых приборов.
• Фильтрация через ионообменные картриджи, где происходят реакции замещения с солями натрия и калия – дает хороший эффект умягчения, но вода после этого должна повторно пройти механическую очистку для удаления выпавшего нерастворимого осадка.

Многоступенчатые системы

Существуют и универсальные магистральные фильтры для очистки воды – так называемые системы с зернистой загрузкой. Они наиболее эффективны, так как удаляют из жидкости большинство загрязнений и растворенных элементов:

• Соли;
• Металлы;
• Хлор;
• Биологические примеси.

По сути они работают как фильтры тонкой очистки с умягчителем, так что в пару к ним требуется только система, улавливающая на входе самый крупный мусор. Единственный недостаток таких моделей – внушительные габариты, из-за которых они могут поместиться разве что в техническом помещении. Фильтры с зернистой загрузкой размещаются в большом цилиндрическом баллоне и способны пропускать через себя до 25 м³/ч.

Особенности выбора

Главное, на что следует обращать внимание при покупке магистрального фильтра, – пропускная способность. Для использования в быту будет достаточно системы на 20-50 л/мин. Впрочем, здесь все довольно индивидуально и зависит от потребления конкретной семьи, но в любом случае ориентироваться нужно на максимум. Не менее важно учитывать и давление в системе, как правило, оно составляет 0,1-0,5 атм.

Также следует различать магистральные фильтры для очистки горячей и холодной воды. Конструкция их может быть одинаковой, а вот материалы изготовления подбираются в соответствии с условиями эксплуатации. Как правило, для систем ГВС идут модели из термостойкого пластика и нержавеющей стали, а сменные картриджи производятся из полимеров. В некоторых случаях возможно использование «горячих» фильтров в ветке холодного водоснабжения, а вот нестойкие к высоким температурам конструкции для ХВС оказываются не столь универсальными.

Установка и подключение

Для монтажа магистральной системы очистки потребуется минимальный набор инструментов: шуруповерт и дрель, ключи нужного размера, ФУМ-лента и сухая ветошь. Также могут понадобиться болгарка и сварочный аппарат, если придется врезать фильтр в уже действующую ветку водопровода. Комплект специальных креплений обычно идет в коробке с системой.

Порядок работ:

1. Перекрыть подачу воды на участке, где будет устанавливаться фильтр, сбросить давление, открыв все краны.
2. Наметить точки крепления к стене (обычно на уровне врезки в трубу).
3. Просверлить отверстия и вбить дюбели.
4. Отсоединить ветку трубопровода и установить фильтр через гибкую подводку или муфту. Все точки соединения обязательно уплотнить фторопластовой лентой и загерметизировать.
5. Закрепить с помощью саморезов фильтр на стене, подать на него воду и проверить работу системы.

При установке фильтра обращайте внимание на направление потока воды – в точке входа на корпусе должно стоять обозначение «IN».

После проверки системы не следует сразу брать чистую воду на пробу. Дайте ей 5-10 минут стечь и только потом можете пользоваться.

Проточный фильтр atoll – современная система очистки воды

Проточный фильтр atoll: чистая вода на ваших кухнях.

Хотите, чтобы из кухонного крана текла чистая, безопасная для здоровья вода? Установите под мойку проточный фильтр atoll. Этот компактный, эффективный прибор удалит из жидкости большую часть загрязнений (взвешенные частицы, хлор, соли тяжелых металлов) и обеспечит питьевой водой семью из нескольких человек или сотрудников небольшого офиса. Фильтр подходит для очистки воды из магистральных водопроводов, колодцев и скважин.

Проточный фильтр atoll: надежность, практичность, высокое качество очистки.

Очистное оборудование торговой марки «атолл» – одно из лучших на отечественном рынке. Безупречное качество сборки и комплектующие от лучших мировых производителей служат залогом эффективной и долговечной работы проточного фильтра atoll.

Высокое качество водоочистки обеспечивают картриджи, созданные на основе научных исследований и разработок американских ученых. Надежность корпусов, компактность и герметичность всех модулей, простота сборки и обслуживания – результат грамотных инженерно-конструкторских решений.

Позаботились создатели и о внешней привлекательности своего оборудования. Проточный фильтр atoll наделен строгим современным дизайном. Размещаемый над мойкой кран для подачи прошедшей обработку воды выглядит красиво и универсально: подходит к интерьеру любой стилистики.

Как выбрать проточный фильтр Atoll.

Торговая марка «атолл» предлагает широкий ассортимент оборудования. Каждый покупатель имеет возможность приобрести проточный фильтр atoll, полностью удовлетворяющий его потребностям.

Производительность – характеристика, на которую нужно опираться при выборе фильтра. Так, например, для семьи из четырех человек подойдет модель, очищающая 3-6 литров в минуту. Для шести и более человек необходимо 4-8 литра в минуту как минимум.

Проточные фильтры atoll имеют две-три ступени очистки.

1. Полипропиленовый картридж для очистки от крупных взвешенных элементов.

2. Угольный картридж для удаления хлора и тяжелых металлов.

3. Угольный картридж для более тонкой очистки от хлорорганических соединений, а также для улучшения вкуса и запаха.

Выбирая проточный фильтр Atoll, следует обращать внимание на маркировку. Модели, обозначенные буквой s, снижают жесткость воды и противостоят образованию накипи. Индекс h указывает на способность прибора отфильтровывать мельчайшие частицы, бактерии и соли тяжелых металлов. Маркировка u используется для фильтров, дополненных уничтожающей болезнетворные микробы дезинфицирующей лампой.

Проточные магистральные фильтры для очистки воды в квартиру, частный дом

Поскольку вода, поступающая в частный дом или квартиру, редко соответствует стандартам качества, зато почти всегда требует дополнительного обезжелезивания или даже простой механической очистки, специалисты компании «Аквадоктор» рекомендуют воспользоваться простым магистральным фильтром. Это устройство выпускается в разных модификациях. К примеру, существуют модели для умягчения воды, удаления хлора, ила и грязи. Однако все эти устройства делятся на продукцию, рассчитанную на работу либо с холодной, либо с горячей водой. Разделение является обязательным, так как при высоких температурах устройство работает с повышенной нагрузкой. Так что на горячую воду ни в коем случае нельзя ставить фильтры, которые не рассчитаны на эксплуатацию при высоких температурах. А вот наоборот вполне можно, правда, более долговечный и устойчивый к нагрузкам вариант обойдется дороже.

В наличии качественные магистральные фильтры в полном сборе. Продукция доступна для заказа, как оптом, так и в розницу. Обращайтесь.



Оборудование для механической очистки, обезжелезивания и умягчения воды



Сам по себе магистральный фильтр является пластиковой или металлической  колбой с входом и выходом для воды, а также сменным элементом, рассчитанным на отсеивание примесей различного типа. Помните, что внешний корпус выполнен из пластика и именно он жестко фиксируется в процессе установки. Поскольку колба разборная, проблем с заменой фильтрующего элемента для умягчения, обезжелезивания или механической очистки воды не возникнет. Главное, чтобы устройство было врезано в трубопровод в легкодоступном месте. Название фильтра говорит само за себя, ведь его устанавливают на входе в частный дом или квартиру, и вся вода, поступающая в жилье, будет проходить через него.

Все собранные в данном разделе магистральные фильтры отличаются следующими преимуществами:

• высоким качеством изготовления;

• простотой эксплуатации;

• разнообразием целевого назначения.

Благодаря этому вы легко подберет наиболее эффективный в вашем случае вариант очистки, умягчения, обезжелезивания воды.



Качественные магистральные фильтры для очистки воды



В ассортименте магистральные фильтры для механической очистки воды, рассчитанные на разный уровень производительности. Помните, что чем выше водопотребление, тем больший ресурс должен иметь картридж. Хотя компания «Аквадоктор» предлагает продукцию в сборе, полностью готовую к установке, в нашем каталоге вы без проблем найдете и комплектующие любого типа.

Фильтры для очистки воды отправляются во все населенные пункты Казахстана. Возможно предоставление бесплатной консультации по любому вопросу, связанному с системами водоподготовки. Поскольку наши сотрудники давно работают в данной сфере, уровень их квалификации не вызывает сомнений.

Заказывайте магистральные фильтры для водоподготовки и комплектующие к нему недорого. Есть модели с манометром.

Проточная фильтрация – обзор

2.4.1 Нормальная и тангенциальная проточная фильтрация

В режиме нормальной проточной фильтрации сырье проходит через мембрану, а непроникающие частицы задерживаются мембраной. В режиме TFF сырье течет вдоль (параллельно) поверхности мембраны со стороны подачи, а не проходит через мембрану. Оба режима используются в промышленных процессах фильтрации для производства биологических препаратов (van Reis and Zydney, 2001). Чтобы сконцентрировать и очистить активные вирусы, процесс имеет дополнительные требования, которые не нужны для терапевтических белков. Потери вируса должны быть сведены к минимуму, а вирусные частицы должны быть неповрежденными, поскольку большинство продуктов на основе вирусов содержат инфекционные вирусы. Должна быть достигнута высокая концентрация вируса, поскольку для терапевтических применений необходим высокий выход, например > 10 ¹¹ TCID ₅₀ на дозу (инфекционные вирусные частицы) для лечения рака (Russell et al., 2014). Кроме того, нормативные требования к чистоте и качеству очень строгие (раздел 1.3.1). Вирусы крупнее терапевтических белков и, следовательно, более чувствительны к условиям процесса, таким как температура, pH и напряжение сдвига (Weiss et al., 2013; Михальски и др., 2008).

Фильтрация — это физический процесс разделения под действием давления, при котором приложение давления на стороне подачи приводит к градиенту давления через мембрану: TMP. TMP определяется как.

(1) TMP = PF-PPnormal Flow ThrTration Mode

(2) TMP = режим фильтрации PF-PR2-PPPTangental

где P _F , P _R и P _P — общее давление (бар) на стороне подачи, стороне ретентата (выход на стороне подачи) и стороне пермеата соответственно.

Для фильтрации вирусов микрофильтрационные мембраны (размер пор 0,1–10 мкм) используются для осветления, т. е. для удаления клеток-хозяев, клеточного детрита и белковых агрегатов из суспензии вируса. Ультрафильтрационные мембраны (размер пор 2–100 нм) используются для очистки, т. е. для удаления более мелких растворимых и нерастворимых примесей и избыточной жидкости. Это удерживание частицы определяется как:

(3)R=1−cPcF

, где R — безразмерный коэффициент удерживания, а c _P и c F ​​ концентрации компонента в пермеате и в сырье (г л ^{— 1} ) соответственно.

Параметром, характеризующим ультрафильтрационные мембраны, является водопроницаемость:

(4)Pw=VWt∙AM∙TMP=JWTMP

где P _W – водопроницаемость (л·м 0· ^{− 2 9000 − 1}  bar ^− 1 ), V _W – объем отфильтрованной воды (л), t – время фильтрации (ч), A _M – площадь мембраны (м ² ), J _W — поток чистой воды через мембрану (L m ^{− 2} h ^{− 1} ), а TMP — приложенное трансмембранное давление (бар).

При ультрафильтрации задерживаемые частицы (в нашем случае вирусы) концентрируются, а более мелкие примеси и отработанная среда удаляются. В этом случае, исходя из массового баланса, выход концентрированного вируса можно рассчитать по формуле:

(5)Y=XR−1

, где Y — выход (gg ^− 1 ), X — коэффициент концентрации (объем исходного сырья, деленный на объем ретентата, где заканчивается стадия концентрирования, в мл), R — безразмерный коэффициент удерживания (см.3).

В реальных процессах фильтрации вирусов два основных эффекта снижают производительность (ультра)фильтрации за счет ограничения потока пермеата (см. уравнение 7). Во-первых, поток снижается из-за накопления частиц, таких как HCP, на поверхности мембраны или в порах (засорение, закупорка пор) (Peinemann and Pereira Nunes, 2010). Как микрофильтрация, так и ультрафильтрация чувствительны к загрязнению, поэтому предыдущая стадия глубинной фильтрации снижает содержание частиц и, следовательно, обеспечивает более высокий трансмембранный поток во время фильтрации. Во-вторых, особенно в сложных суспензиях (супернатант, в котором продуцируются вирусы, состоит из отработанной среды, вирусов, клеток-хозяев, микроносителей, клеточного дебриса, БКК и вкДНК), дальнейшее снижение потока происходит за счет градиентов концентрации, формируемых непроницаемыми или медленно проникающие частицы на границе сырье-мембрана (концентрационная поляризация). Если происходит концентрационная поляризация, поток достигает максимального, постоянного и неулучшаемого уровня, поскольку ТМД увеличивается до критического значения.Это явление является результатом образования обратимого пограничного слоя у поверхности мембраны за счет увеличения концентрации растворенного вещества на поверхности мембраны и градиента концентрации через этот пограничный слой. Градиент концентрации вызывает диффузию в направлении, противоположном конвективному переносу, и в конечном итоге достигается стационарное состояние, при котором существует баланс между конвекцией к поверхности мембраны и диффузией от нее:

(6)J=k∙lncwcB

где J — поток (м с ^{− 1} ), k — коэффициент массопереноса (м с ^{− 1} ), c _W и c _{B — растворенные вещества. концентрации на поверхности мембраны и в объеме раствора (г л ^{— 1} ) соответственно.}

Поток можно также описать законом Дарси:

(7)J=TMP−Δπη∙1RM=TMPη∙1RM+RFL+RCP

где J — поток пермеата (м с ^− 1  ) , TMP – Δ π – эффективная движущая сила (Па), уменьшенная на перепад осмотического давления из-за отторжения растворенного вещества, η – динамическая вязкость (Па с), R _M – исходная устойчивость самой мембраны и измеряется для чистого растворителя в качестве исходного материала (Δ π = 0), а R _FL / R _CP представляет собой дополнительное сопротивление из-за загрязнения или концентрационной поляризации (m ^{− 1} ) .

Концентрационная поляризация может быть сведена к минимуму, например, за счет высокой скорости потока жидкости или турбулентности на поверхности мембраны со стороны подачи (режим TFF). Турбулентный поток на поверхности мембраны также снижает загрязнение и образование высокосжимаемого слоя корки. Чтобы избежать загрязнения, мембрана должна быть выбрана так, чтобы уменьшить взаимодействие между частицами и поверхностью мембраны. В нормальном режиме потока это часто реализуется асимметричными мембранами, в которых активный слой мембраны обращен в сторону от потока сырья.В режиме TFF активный слой мембраны обращен к потоку сырья. Кроме того, собранный супернатант может быть предварительно обработан перед процессом фильтрации, например, для удаления клеточного дебриса и/или осаждения растворимых загрязнений для увеличения размера частиц. Загрязнение является необратимым процессом, поэтому потерю потока можно восстановить только путем тщательной очистки мембраны такими растворами, как гидроксид натрия и гипохлорит натрия (Moore and Kery, 2009).

Процессы мембранного разделения применялись для нескольких безоболочечных и оболочечных вирусов, последние представляют собой более сложные задачи из-за их размера и сложности (Loewe et al., 2018). Процессы мембранной фильтрации для очистки и концентрирования GTMP, VLP или вирусов, созданных с помощью онколитической инженерии, применяются редко. Например, бакуловирус очищали и концентрировали в качестве вектора для генной терапии с использованием ультрафильтрационных мембран с различными пороговыми значениями молекулярной массы (MWCO). Ультрафильтрация в режиме TFF подходила для очистки бакуловируса, но мембраны 300 кДа обрастали меньше (Grein et al., 2013). VLP, несущие белок оболочки ВИЧ-1, очищали и концентрировали в 10 раз с использованием ультрафильтрационной мембраны 20 кДа в режиме TFF (Nehring et al., 2004). Онколитический вирус кори очищали и концентрировали в 50 раз с использованием 50-нм мембраны из полых волокон в режиме TFF (Langfield et al., 2011). Другие исследования были посвящены очистке и концентрации вирусных вакцин. Например, вирус гриппа А очищали и концентрировали ультрафильтрацией в режиме TFF с использованием мембран с MWCO от 100 кДа до 0,1 мкм (Kalbfuss et al., 2007a; Wickramasinghe et al., 2005; Nayak et al., 2005). . В этих исследованиях содержание БКХ было снижено на 88%, а содержание вкДНК — на 61%. Проблемой очистки вирусов как активных агентов является истощение неактивных вирусных частиц, хотя высокоэффективная фильтрация с тангенциальным потоком (HP-TFF) является многообещающим инструментом в этом контексте. Снижая перепад давления на входной стороне мембранного устройства путем создания противотока на пермеатной стороне мембраны, становится возможным разделение частиц с гораздо меньшими различиями в размерах по сравнению с традиционным TFF. Еще одним преимуществом HP-TFF является минимизация закупорки пор (van Reis et al., 1997).

Состав, испытания эффективности, преимущества и недостатки

Увлажнение в отделении интенсивной терапии. 2011 г., 25 мая: 171–177.

Приглашенный редактор(ы): Антонио Матиас Эскинас

Avenida del Parque 2, 3 B, Murcia, 30500 Испания

Leonardo Lorente

Отделение интенсивной терапии Laerina de Canguran, Hospital Universita

Lariona de Canguria, Tenaria Universita, Испания

Отделение интенсивной терапии, Университетский госпиталь Канарских островов, Ла-Лагуна, Тенерифе Испания

Автор, ответственный за переписку. Авторское право © Springer-Verlag Berlin Heidelberg 2012

Эта статья доступна через подмножество открытого доступа PMC для неограниченного повторного использования в исследованиях и вторичного анализа в любой форме и любыми средствами со ссылкой на первоисточник. Эти разрешения выдаются на время объявления Всемирной организацией здравоохранения (ВОЗ) COVID-19 глобальной пандемией.

Abstract

Дыхательные фильтры представляют собой устройства с высокой способностью предотвращать проникновение микроорганизмов.Использование респираторных фильтров, вставленных в дыхательные пути, чтобы избежать вентилятор-ассоциированной пневмонии (ВАП), было предложено после сообщений между 1952 и 1972 годами о нескольких вспышках респираторных инфекций, связанных с заражением наркозных аппаратов; однако ни в одном из отчетов не было бактериологической демонстрации причинно-следственной связи. Использование респираторных фильтров не снизило заболеваемость ВАП у пациентов, находящихся на наркозных аппаратах, и у пациентов в критическом состоянии. Кроме того, дыхательные фильтры могут иметь некоторые нежелательные эффекты, такие как увеличение сопротивления вдыхаемому воздуху, увеличение сопротивления выдыхаемому воздуху и увеличение мертвого пространства в дыхательном контуре. Таким образом, использование респираторных фильтров обычно не требуется; однако их следует использовать у пациентов с подозрением или подтвержденными высокоинфекционными респираторными инфекциями (такими как бациллярный туберкулез легких) и которым требуется искусственная вентиляция легких).

Ключевые слова: мертвое пространство, эффективность фильтрации, дыхательный контур, анестезиологический аппарат, конечность вдоха ] и помещаются в дыхательный контур для защиты пациента от возможных респираторных инфекций, переносимых респиратором.

Использование респираторных фильтров было предложено после сообщений между 1952 и 1972 годами о нескольких вспышках респираторных инфекций, связанных с загрязнением наркозных аппаратов [2–4].

Однако результаты более поздних исследований показали отсутствие контаминации пациентов наркозными аппаратами и наоборот [5–9], а также то, что они могли иметь нежелательные эффекты [10] и не снижали заболеваемость вентилятор-ассоциированной пневмонией (ВАП). ) в клинических исследованиях [11–13]; поэтому его полезность ставится под сомнение.

Состав респираторных фильтров

Внутренний компонент фильтров может состоять из различных материалов [1]: шерсти, пены, бумаги, полипропилена, полисульфона, керамики или стекловолокна.

Механизмы фильтрации Микробиологические респираторные фильтры

Фильтры могут иметь различные механизмы микробной фильтрации [1]: (1) механическая фильтрация, (2) электростатическая фильтрация и (3) фильтрация бактерицидами.

1. Механическая фильтрация определяется несколькими аспектами.Во-первых, размер пор фильтра приводит к тому, что организмы задерживаются на относительно большой поверхности фильтра. Во-вторых, наличие нелинейных пор неправильной формы определяет направление воздушного потока и вызывает увеличение инерционной силы, которая захватывает микроорганизмы внутри сетки. Размер пор позволяет улавливать микроорганизмы размером более 1 мкм, а благодаря нелинейному расположению пор увеличивается их способность фильтровать микроорганизмы размером более 0,5 мкм. Этот принцип имеет ограничение, заключающееся в том, что сетка из крошечных пор имеет высокое сопротивление воздушному потоку.

2. Электростатический фильтр создается путем воздействия электрического поля на волокна внутренних компонентов фильтра. Бактерии и вирусы также имеют поверхностный электрический заряд, положительный или отрицательный, и остаются в ловушке дипольных электрических полей сетки фильтра.

3. Фильтр бактерицидный изготавливается путем пропитки фильтрующего материала бактерицидными средствами. Их действие способствует росту бактерий внутри фильтра. Для этой цели использовались антисептические вещества, такие как ацетат хлоргексидина.Их не рекомендуют, так как они могут раствориться в контуре конденсата и достичь трахеобронхиального тракта.

Испытания респираторных фильтров на эффективность

Эффективность микробной фильтрации фильтров оценивают путем заражения микробным аэрозолем [1]. Генерируют аэрозоль с микроорганизмом и известной концентрацией, затем аэрозоль пропускают через фильтр и исследуют концентрацию после прохождения через фильтр. Эффективность фильтра анализируется по аэрозолю с различными микроорганизмами; проводится сравнение концентрации микроорганизмов в газе, подаваемом на фильтр, и отходящем газе после его прохождения через фильтр.

Эффективность фильтрации оценивается в отношении бактерий и вирусов. Оценивали бактериальную фильтрацию крошечных Pseudomonas или Serratia marcescens диаметром 0,3 мкм. Эффективность вирусной фильтрации оценивали с помощью вируса гепатита С, имеющего диаметр 0,03 мкм.

Многие экспериментальные исследования подтвердили способность противомикробных фильтров предотвращать проникновение микроорганизмов. Некоторые фильтры, исследованные в тестах на эффективность фильтрации in vitro, достигли значения эффективности бактериальной фильтрации выше 99.999% [1].

Вставка в дыхательный контур

Дыхательные фильтры вставляются в дыхательный контур с коническим гнездом диаметром 15 мм (в области пациента) и конической заглушкой диаметром 22 мм (в области респиратора). Это предотвращает отсоединение дыхательного контура, которое может поставить под угрозу жизнь пациента.

Функции фильтров в зависимости от их расположения в дыхательном контуре

Функции микробных фильтров различаются в зависимости от их расположения в дыхательном контуре: (1) В инспираторном патрубке они могут предотвратить антеградное заражение пациента респиратором ; (2) в экспираторном патрубке они могут предотвратить ретроградное заражение пациента респиратором; (3) расположенные между Y-образной частью и эндотрахеальной трубкой, они могут выполнять обе функции.

Недостатки респираторных фильтров

Противомикробные фильтры вызывают некоторые нежелательные эффекты [10]: (1) повышенное сопротивление потоку воздуха на вдохе, (2) повышенное сопротивление потоку воздуха на выдохе и (3) увеличение мертвого пространства дыхательного контура .

1. Противомикробные фильтры вызывают увеличение сопротивления потоку выдоха, что может способствовать образованию воздушных ловушек в легких пациента. Задержка воздуха в легких может иметь различные последствия: (а) ухудшение гемодинамики, (б) риск развития пневмоторакса и (в) нарушение газообмена.Задержка воздуха в легких приводит к повышению внутригрудного давления, что вызывает венозный возврат и, следовательно, может снизить сердечный выброс и артериальное давление. Одним из механизмов возникновения пневмоторакса является повышение внутригрудного давления, и это повышение появляется при воздушной ловушке. Более того, это также может вызвать нарушение газообмена из-за нарушения вентиляции/перфузии легкого и, следовательно, привести к развитию гипоксемии и/или гиперкапнии. Этот эффект может возникнуть, когда фильтр расположен между Y-образной частью и эндотрахеальной трубкой или расположен в экспираторном патрубке (непосредственно перед экспираторным клапаном респиратора).

2. Дыхательные фильтры увеличивают сопротивление потоку вдоха, что может иметь последствия для пациента и респиратора. Это увеличение сопротивления инспираторному потоку увеличивает работу дыхания пациента для инициации вдоха и может препятствовать отлучению от ИВЛ. Кроме того, это увеличение сопротивления инспираторному потоку также увеличивает работу дыхания на вдохе, а положительное давление может повредить механизм респиратора.Этот эффект может возникнуть, когда фильтр расположен между Y-образной частью и эндотрахеальной трубкой или находится в инспираторном патрубке (сразу после инспираторного клапана аппарата ИВЛ).

3. Бактериальные фильтры вызывают увеличение мертвого пространства, так как воздушное пространство не участвует в газообмене и может привести к гиповентиляции и развитию гипоксемии и/или гиперкапнии. Этот эффект может появиться, когда фильтр помещается между Y-образной частью и эндотрахеальной трубкой.

Преимущества и недостатки различных типов дыхательных контуров в зависимости от расположения фильтров

Различные используемые дыхательные контуры в зависимости от расположения дыхательных фильтров в контуре имеют различные преимущества и недостатки. В дыхательном контуре с одним фильтром фильтр помещается между Y-образной частью и эндотрахеальной трубкой. Преимущество схемы фильтра с одним фильтром заключается в том, что первоначальные экономические затраты ниже (поскольку имеется только один фильтр).Недостатками использования одного фильтра являются увеличенное мертвое пространство в контуре и необходимость частой замены фильтра, так как он загрязняется выделениями пациента при кашле.

В дыхательных контурах с двумя фильтрами один размещается в патрубке вдоха (непосредственно после клапана вдоха аппарата ИВЛ), а другой — в патрубке выдоха (непосредственно перед клапаном выдоха респиратора).

Преимущества контуров с двумя фильтрами заключаются в отсутствии увеличения мертвого пространства и отсутствии риска необходимости замены фильтров из-за загрязнения выделениями пациента.Недостатком использования двух фильтров является то, что первоначальный дыхательный контур дороже (поскольку фильтров два).

Вклад аппаратов для анестезии в развитие респираторных инфекций

Вопрос о том, являются ли загрязненные аппараты ИВЛ и наркозные аппараты причиной внутрибольничной пневмонии, является спорным, при этом одни данные указывают на них [2–4], а другие нет [5–9].

Сообщения за период с 1952 по 1972 год о нескольких вспышках респираторных инфекций связывают с заражением наркозными аппаратами [2–4].Однако ни в одном из отчетов не было бактериологической демонстрации причинно-следственной связи; однако исследование Tinne et al. сообщили, что один и тот же изолят Pseudomonas aeruginosa , ответственный за вспышку послеоперационной пневмонии, был культивирован из гофрированных трубок наркозного аппарата и из мешков Амбу [3].

Напротив, несколько исследований не показали заражения пациента наркозным аппаратом и наоборот [5–9]. В некоторых исследованиях [5, 6] у наркотизированных пациентов с респираторной инфекцией и без нее образцы брали из нескольких участков наркозного аппарата и дыхательных контуров до и после анестезии, при этом не было обнаружено различий в контаминации наркозного аппарата и дыхательных контуров. в любой группе пациентов.В других исследованиях [6–9] моделировали контаминацию наркозного аппарата путем преднамеренной контаминации экспираторного патрубка дыхательного контура инокулятом организма, после стерилизации наркозного аппарата и всего дыхательного контура, а также при продолжающемся контаминировании наркозного аппарата и дыхательного контура инспираторного патрубка. Авторы предполагают, что отсутствие контаминации наркозного аппарата и дыхательного контура инспираторного патрубка связано с тем, что микроорганизмы не могут жить в дыхательных контурах, так как циркулирующий газ холодный и сухой (характерно для медицинских газов), что препятствует выживанию микроорганизмов.

Эффективность респираторных фильтров для снижения заболеваемости вентилятор-ассоциированной пневмонией (ВАП)

В попытке предотвратить вентилятор-ассоциированную пневмонию путем загрязнения респираторов и наркозных аппаратов было предложено вставить респираторные фильтры в дыхательные контуры.

Некоторые авторы предполагают, что респираторные фильтры могут снижать частоту респираторных инфекций, связанных с искусственной вентиляцией легких, за счет снижения частоты инфекций, приобретенных экзогенным патогенезом [4], т.е.д., те инфекции, которые вызваны микроорганизмами, не колонизирующими ротоглотку на момент постановки диагноза. Такое снижение экзогенных респираторных инфекционных процессов могло быть связано с тем, что микробные фильтры в дыхательных путях могли снизить риск попадания экзогенных микроорганизмов к пациенту антеградно от клапана вдоха респиратора или ретроградно от клапана выдоха респиратора.

Однако в клинических исследованиях дыхательные фильтры не смогли снизить частоту вентилятор-ассоциированной пневмонии у пациентов, находящихся на наркозных аппаратах [11, 12], и у пациентов в критическом состоянии [13].В 1981 году Гарибальди и соавт. [11] обследовали 520 пациентов с дыхательными контурами для анестезии с фильтрами (инспираторными и экспираторными) или без фильтров и не обнаружили различий в кумулятивной частоте вентилятор-ассоциированной пневмонии (16,7% против 18,3%). В 1981 году Фили и соавт. [12] изучили 293 пациента под наркозом, группу с фильтрующим контуром в инспираторном отделе и одного без фильтров, и не выявили различий в кумулятивной частоте вентилятор-ассоциированной пневмонии между двумя группами (2.2% против 2,5%). В одном исследовании, проведенном нашей командой, 230 пациентов в критическом состоянии были рандомизированы для проведения искусственной вентиляции легких с респираторными фильтрами и без них. Мы не обнаружили существенных различий между пациентами с респираторными фильтрами и без них в проценте пациентов, у которых развилась ВАП (24,56% против 21,55%), в частоте ВАП на 1000 дней ИВЛ (17,41 против 16,26 без БФ) или в частоте экзогенной ВАП на 1000 дней ИВЛ (2. 40 против 1,74) [13].

Рекомендации Международного руководства по использованию противомикробных фильтров в дыхательных путях

В рекомендациях Центров по контролю и профилактике заболеваний (CDC) по профилактике ВАП, опубликованных в 2004 г. против использования респираторных фильтров в дыхательных контурах респираторов либо с увлажнителями с горячей водой, либо с теплообменниками тепла и влаги, либо в дыхательных контурах наркозных аппаратов, поскольку нет достаточных доказательств или консенсуса относительно их эффективности.

В рекомендациях Канадского общества интенсивной терапии, опубликованных в 2008 г., не рекомендуется использовать дыхательные фильтры [15].

В рекомендациях Британского общества антимикробной химиотерапии, опубликованных в 2008 г., рекомендуется использование экспираторных фильтров для пациентов, страдающих высокоинфекционными инфекциями (например, коронавирусом человека) и нуждающихся в искусственной вентиляции легких, чтобы уменьшить загрязнение вентиляционных контуров (хотя они не уменьшают риск ВАП) [16].

В руководствах, опубликованных в 2008 г. Американским обществом медицинской эпидемиологии/Американского общества инфекционных заболеваний (SHEA/IDSA) [17] и в руководствах, опубликованных двумя разными европейскими рабочими группами в 2009 г. [18] и 2010 г. [19] , отзывов по вопросу профилактики ВАП не было.

Руководство CDC по предотвращению передачи Mycobacterium tuberculosis рекомендует использовать дыхательные фильтры у пациентов с подозрением или подтвержденным бациллярным туберкулезом легких, находящихся на искусственной вентиляции легких [20].

Заключение

Вспышки ВАП были связаны с контаминацией наркозных аппаратов с 1952 по 1972 год; однако ни в одном из отчетов не было бактериологической демонстрации причинно-следственной связи.

Бактериальные фильтры были установлены в дыхательных путях, чтобы избежать ВАП, вызванного загрязнением аппаратов ИВЛ и анестезиологических аппаратов.

Использование респираторных фильтров не снизило заболеваемость ВАП у пациентов, использующих наркозные аппараты, и у пациентов в критическом состоянии.

Кроме того, дыхательные фильтры могут иметь некоторые нежелательные эффекты, такие как увеличение сопротивления потоку вдоха, увеличение сопротивления потоку воздуха на выдохе и увеличение мертвого пространства в дыхательном контуре.

Использование респираторных фильтров обычно не требуется; однако их следует использовать у пациентов с подозрением или подтвержденными высокоинфекционными респираторными инфекциями (такими как бациллярный туберкулез легких) и которым требуется искусственная вентиляция легких.

Ссылки

1. Хедли Р.М., Олт-Грэм Дж. Теплообменники и влагообменники и дыхательные фильтры. Бр Джей Анаст. 1994;73(2):227–36. doi: 10.1093/bja/73.2.227. [PubMed] [CrossRef] [Google Scholar]2. Джозеф ДжМ. Передача болезни через неэффективно продезинфицированный наркозный аппарат.ДЖАМА. 1952; 149: 1196–1198. doi: 10.1001/jama.1952.02930300022006. [PubMed] [CrossRef] [Google Scholar]3. Тинн Дж. Э., Гордон А. М., Бейн В. Х., Макки В. А. Перекрестная инфекция Pseudomonas aeruginosa как опасность интенсивной хирургии. Br Med J. 1967; 4: 313–315. doi: 10.1136/bmj.4.5575.313. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]4. Бек А., Заде Заражение наркозным аппаратом. Ланцет. 1968; 1: 533–534. doi: 10.1016/S0140-6736(68)91504-3. [PubMed] [CrossRef] [Google Scholar]5. Stark DCC, Green CA, Pask EA.Анестезиологические аппараты и перекрестные инфекции. Анестезия. 1962; 17:12–20. doi: 10.1111/j.1365-2044.1962.tb13848.x. [PubMed] [CrossRef] [Google Scholar]6. Дю Мулен Г.К., Зауберманн А.Дж. Наркозный аппарат и круговая система вряд ли будут источниками бактериального заражения. Анестезиология. 1977; 47: 353–358. doi: 10.1097/00000542-197710000-00006. [PubMed] [CrossRef] [Google Scholar]7. Пинг Ф.К., Оултон Д.Л., Смит Д.А. Бактериальные фильтры: нужны ли они на наркозных аппаратах? Can Anaesth Soc J. 1979; 26: 415–419.doi: 10.1007/BF03006457. [PubMed] [CrossRef] [Google Scholar]8. Ziegler C, Jacoby J. Анестезиологическое оборудование как источник инфекции. Анест Анальг. 1956; 35: 451–459. doi: 10. 1213/00000539-195609000-00004. [PubMed] [CrossRef] [Google Scholar]9. Пандит С.К., Мехта С., Агарвал С.К. Риск перекрестной инфекции от оборудования для ингаляционной анестезии. Бр Джей Анаст. 1967; 39: 838–844. doi: 10.1093/bja/39.11.838. [PubMed] [CrossRef] [Google Scholar] 10. Бакли ПМ. Повышение сопротивления внутритрубных дыхательных фильтров во влажном воздухе.Бр Джей Анаст. 1984; 56: 637–643. doi: 10.1093/bja/56.6.637. [PubMed] [CrossRef] [Google Scholar] 11. Гарибальди Р.А., Бритт М.Р., Вебстер С., Пейс Н.Л. Неспособность бактериальных фильтров снизить заболеваемость пневмонией после ингаляционной анестезии. Анестезиология. 1981; 54: 364–368. doi: 10.1097/00000542-198105000-00003. [PubMed] [CrossRef] [Google Scholar] 12. Фили Т.В., Гамильтон В.К., Ксавье Б., Мойерс Дж., Эгер Э.И. Стерильные дыхательные контуры для анестезии не предотвращают послеоперационную легочную инфекцию. Анестезиология.1981; 54: 369–372. doi: 10.1097/00000542-198105000-00004. [PubMed] [CrossRef] [Google Scholar] 13. Лоренте Л., Лекуона М., Малага Дж., Реверт С., Мора М.Л., Сьерра А. Бактериальные фильтры в дыхательных путях: ненужные затраты? Крит Уход Мед. 2003;31:2126–2130. doi: 10.1097/01.CCM.0000069733.24843.07. [PubMed] [CrossRef] [Google Scholar] 14. Руководство Центров по контролю и профилактике заболеваний (CDC) по профилактике пневмонии, связанной с оказанием медицинской помощи, 2003 г. MMRW. 2004; 53:1–36. [Google Академия] 15. Мусседер Дж., Додек П., Кинан С., Фаулер Р., Кук Д., Хейланд Д.Комитет по руководящим принципам VAP и Канадская группа по испытаниям в интенсивной терапии. Комплексные научно-обоснованные клинические рекомендации по вентилятор-ассоциированной пневмонии: профилактика. J Крит Уход. 2008; 23: 126–137. doi: 10.1016/j.jcrc.2007.11.014. [PubMed] [CrossRef] [Google Scholar] 16. Мастертон Р.Г., Галлоуэй А., Френч Г., Стрит М., Армстронг Дж., Браун Э., Клеверли Дж., Дилворт П., Фрай С., Гаскойн А.Д., Нокс А., Натвани Д., Спенсер Р., Уилкокс М. Руководство по ведению внутрибольничных инфекций пневмония в Великобритании: отчет рабочей группы по внутрибольничной пневмонии Британского общества противомикробной химиотерапии. J Антимикробная химиотерапия. 2008;62:5–34. doi: 10.1093/jac/dkn162. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]17. Гроб С.Э., Кломпас М., Классен Д., Ариас К.М., Подгорный К., Андерсон Д.Дж., Берстин Х., Калфи Д.П., Дабберке Э.Р., Фрейзер В., Гердинг Д.Н., Гриффин Ф.А., Гросс П., Кэй К.С., Ло Э., Маршалл Дж., Мермель Л.А. , Nicolle L, Pegues DA, Perl TM, Saint S, Salgado CD, Weinstein RA, Wise R, Yokoe DS. Практические рекомендации Американского общества медицинской эпидемиологии/Американского общества инфекционных заболеваний (SHEA/IDSA).Стратегии профилактики вентилятор-ассоциированной пневмонии в больницах неотложной помощи. Infect Control Hosp Epidemiol. 2008; 29 (Приложение 1): S31–40. дои: 10.1086/5. [PubMed] [CrossRef] [Google Scholar] 18. Торрес А., Эвиг С., Лоде Х., Карлет Дж. Европейская рабочая группа по HAP. Определение, лечение и профилактика внутрибольничной пневмонии: европейская перспектива. Интенсивная терапия Мед. 2009; 35:9–29. doi: 10.1007/s00134-008-1336-9. [PubMed] [CrossRef] [Google Scholar] 19. Релло Дж., Лоде Х., Корналия Г., Мастертон Р. Участники пакета VAP Care Bundle.Европейский набор для профилактики вентилятор-ассоциированной пневмонии. Интенсивная терапия Мед. 2010;36(5):773–80. doi: 10.1007/s00134-010-1841-5. [PubMed] [CrossRef] [Google Scholar] 20. Руководство Центров по контролю и профилактике заболеваний по предотвращению передачи Mycobacterium tuberculosis в медицинских учреждениях, 1994 г. MMWR. 1994; 43:1–132. [PubMed] [Google Scholar]

Как поток и вибрация влияют на производительность фильтра

Стандартные процедуры гидравлических, смазочных и топливных испытаний не всегда отражают реальную производительность фильтра.Лабораторные испытания показали, что при наличии вибраций и нестационарных или циклических условий потока становится необходимой более тонкая фильтрация масла для достижения тех же показателей эффективности, которые были получены в лаборатории.

Испытания также показывают, что вязкость самой жидкости влияет на рейтинг эффективности фильтра в динамических условиях.

Несколько авторов сообщают об ухудшении характеристик гидравлических фильтров в условиях нестационарного потока.Кроме того, Национальная ассоциация гидроэнергетики (NFPA) в 1994 году работала над разработкой многопроходного метода испытаний с использованием нестационарных условий потока.

Также изучалось влияние работы двигателя на фильтрацию топлива. Известно, что как вибрация двигателя, так и пульсация топливного насоса вызывают снижение производительности фильтра.

В данной статье представлены некоторые модификации тестовой системы и результаты испытаний в нестационарных условиях. Он также связывает эти результаты с реальными системами и предлагает альтернативы для выбора и размещения фильтров в системе.

Тестовые системы и процедуры

Для этого исследования использовались две тест-системы. Во-первых, все циклические испытания потока и некоторые испытания на вибрацию проводились на стандартной многопроходной системе ISO 4572 для оценки производительности гидравлического фильтра.

Эта система обеспечивала непрерывную рециркуляцию загрязненной гидравлической жидкости MIL-H-5606 через основную систему и тестовый фильтр. Мелкая тестовая пыль непрерывно впрыскивалась в основной поток из системы впрыска.Для измерения проникновения частиц через тестовый фильтр использовалась система отбора проб и разбавления с двумя онлайн-счетчиками частиц.

Дополнительные вибрационные испытания проводились на топливном стенде J1985 (однопроходная система), предназначенном для измерения характеристик удаления частиц топливными фильтрами. Загрязняющему веществу не позволяли рециркулировать через фильтр более одного раза. В нем использовалась жидкость Viscor ^TM (специально разработанное топливо со свойствами, напоминающими дизельное топливо и/или бензин) с аналогичными системами впрыска и отбора проб.

Условия испытаний были следующими:

• Расход: 3 и 7 галлонов в минуту (гал/мин)
• Циклическая частота: 0,1 и 0,5 герц (Гц)
• Циклическая амплитуда: 75-процентное и 50-процентное уменьшение
• Частота вибрации: 15 Гц
• Ускорение вибрации: 2 г, 4 г и 6 г (г = гравитационные единицы, 1 г = 9,8 м/с ² )

Корпус для испытаний, размеры фильтрующих элементов и скорость потока были выбраны с учетом диапазона условий, характерных для типичных фильтров для дизельного топлива, смазочного масла и гидравлических систем. Условия циклического потока были выбраны на основе предложенного стандарта NFPA (1994 г.) и того, что было сочтено приемлемым для испытательной системы.

Условия вибрации были основаны на условиях, с которыми, вероятно, столкнутся некоторые из рассмотренных фильтров. Пункты, связанные с дизайном элементов, оставались неизменными.

Основной формат тестирования включал выполнение обычных устойчивых тестов. Последующие циклические испытания на поток и вибрацию были проведены и сравнены со стационарными испытаниями.

Циклический поток

Циклический поток был достигнут за счет добавления шарового клапана, приводимого в действие электронным реле и системой таймера.Шаровой кран был установлен на существующей байпасной линии многоходовой системы основного потока, как показано на рис. 1.

Рис. 1. Система основного потока с циклическим потоком
Добавление шарового крана с приводом

Номинальный расход устанавливался при закрытом шаровом кране. Когда клапан был открыт, поток перепускался до уровня, контролируемого игольчатым клапаном.

Таким образом, поток через основную линию и тестовый фильтр циклически повторялся с контролируемой амплитудой и частотой, как показано прямоугольными формами волны на рисунке 2.

Рис. 2. Формы волны цикла потока для двоих
Частоты с 75-процентным циклическим уменьшением

На графиках показаны две циклические частоты потока. Высокий расход обычно устанавливался равным номинальному расходу фильтра, а расход уменьшался на определенный процент. Показанные графики относятся к 75-процентному циклическому уменьшению расхода от номинального.

Вибрация

Для вибрационных испытаний тестовый фильтр был изолирован от остальной части испытательной системы и соединен гибкой трубкой.Фильтры подвергали вибрации с помощью электродинамической встряхивающей системы. Входная вибрация была синусоидальной с известной частотой и пиковым ускорением. Входная частота была установлена ​​на уровне 15 Гц для всех испытаний, поскольку было установлено, что это собственная частота системы. Входное пиковое ускорение варьировалось в ходе испытаний. Хотя фильтр мог вибрировать во всех направлениях, основное направление было горизонтальным или перпендикулярным оси фильтра.

Результаты

Результаты циклического потока

Результаты представлены в единицах проникновения частиц.Проникновение частиц — это процент частиц, которые не улавливаются фильтром. Чем ниже проникновение частиц, тем лучше. Эти лабораторные испытания подтвердили, что условия циклического потока приводят к увеличению проникновения частиц. Однако этот эффект незначителен до тех пор, пока на фильтре не накопится некоторое количество загрязняющих веществ.

На рис. 3 показаны результаты начальной части теста, когда фильтр все еще можно было считать чистым.

Рисунок 3.Результаты циклического потока для чистого 3-микронного фильтра.
Испытания проводились с гидравлической жидкостью MIL-H-5606 при расходе 3 галлона в минуту.

Первая цифра в легенде — это процент снижения расхода. Последнее число — это частота циклов потока. Обратите внимание, что существует небольшая разница между проникновением установившегося и циклического потока, демонстрирующая, что циклический поток не влияет на начальное проникновение для диапазона испытаний.

На рис. 4 показаны результаты нагрузки после того, как загрязняющие вещества собрались на фильтре, а перепад давления увеличился примерно до 75 процентов от конечного перепада давления.

Рис. 4. Результаты циклического потока для 3-микронного фильтра
Загружен примерно на 75 процентов от
Падение давления на выходе. Тесты, проведенные в
Гидравлическая жидкость MIL-H-5606 со скоростью 3 галлона в минуту.

Здесь очевиден повышенный уровень проникновения частиц. Фактически, чем больше уменьшение потока во время цикла, тем больше увеличение проникновения.

Результаты вибрации

Эти эксперименты ясно показывают, что вибрация увеличивает проникающую способность.Испытания на вибрацию проводились с использованием низких концентраций частиц, поэтому их следует считать чистыми. Никаких вибрационных испытаний со значительным количеством частиц, захваченных фильтром, не проводилось.

Испытания на вибрацию показали, что испытательная жидкость оказала значительное влияние на проникновение частиц. Испытания с использованием Viscor показали значительно более высокое проникновение, чем испытания с использованием гидравлической жидкости MIL-H-5606.

Рисунок 5 представляет собой график зависимости проникновения от размера частиц для некоторых репрезентативных испытаний с этими двумя жидкостями.

Рис. 5. Результаты вибрации, показывающие жидкость
Зависимость для 10-микронного фильтра. Тесты
Выполняется с частотой вибрации 15 Гц.

Легенда показывает тип жидкости, скорость потока и пиковое ускорение. Обратите внимание на высокую проникающую способность, полученную в результате теста на ускорение 4g в Viscor.

Это увеличение из-за вибрации было довольно типичным для Viscor, но никогда не наблюдалось в гидравлической жидкости MIL-H-5606. Очевидная разница между этими двумя жидкостями заключается в вязкости: 14.4 сантистокса для MIL-H-5606 против около 2,5 сантистоксов для Viscor.

Когда возникает вибрация, увеличение скорости потока приводит к уменьшению проникновения. На рис. 6 показаны результаты трех испытаний без вибрации и с увеличением скорости потока. Обратите внимание, что проникновение не изменилось.

Рис. 6. Результаты вибрации, показывающие скорость потока
Зависимость для 10-микронного фильтра. Было проведено тестов
в жидкости Viscor при частоте вибрации 15 Гц.

Испытания с вибрацией показали совсем другие результаты. В то время как при 1 и 2 галлонах в минуту проходка была выше, сохранение вибрации при ускорении 2 g и увеличение скорости потока снизили проникновение до устойчивого уровня.

Увеличение виброускорения увеличивало проникающую способность. На рис. 7 показан график зависимости начального проникновения от размера частиц при различных уровнях виброускорения. Проникновение увеличилось почти на два порядка по сравнению с испытанным диапазоном.

Рис. 7. Результаты вибрации, показывающие ускорение
Зависимость для 3-микронного фильтра. Было проведено тестов
в жидкости Viscor при расходе 2 гал/мин и частоте вибрации
15 Гц.

Вибрация в сочетании с результатами циклического потока

Последняя серия испытаний сочетала вибрацию с циклическим потоком. Каждый фильтрующий материал был испытан в следующих условиях: постоянный, только вибрация, только циклический поток и вибрация в сочетании с циклическим потоком.

Результаты по пенетрации в зависимости от размера частиц показаны на рисунке 8. Комбинированные тесты показали значительно более высокую пенетрацию, что указывает на то, что механизмы были усилены или, возможно, синергичны.

Рис. 8. Вибрация в сочетании с циклическим потоком
Результаты, показывающие синергетический эффект и
Последующее увеличение проникновения для
3-микронный фильтр. Тесты, выполненные в соответствии с MIL-H-5606
Гидравлическое масло при 2 галлонах в минуту с циклической частотой
0.1 Гц и частота вибрации 15 Гц.

Рекомендуемые стратегии

1. Фильтры должны располагаться в линиях с постоянным потоком. Лабораторные результаты ясны: нестационарный или циклический поток приведет к более высокому проникновению частиц через фильтр. Следовательно, размещение фильтров, где это возможно, в линиях с устойчивым (или более устойчивым) потоком должно привести к улучшению фильтрации и общей чистоте системы.

   Пример из реального приложения показан на рис. 9.


   Рис. 9. Гидравлический экскаватор


   В этом гидравлическом экскаваторе было высокое содержание железа, что свидетельствует об износе. Фильтр был установлен на постоянной линии перед масляным радиатором. Результаты показали резкое сокращение частиц железа, что ясно демонстрирует, как эта стратегия может улучшить чистоту и снизить износ.
2. Более частая замена фильтров может быть полезной. Основываясь на лабораторных результатах, следует ожидать, что загруженные фильтры в полевых условиях могут выделять частицы в нестационарных условиях. Если фильтры нельзя разместить в линиях с постоянным потоком, простым решением этой проблемы является более частая замена фильтра. Это полностью удаляет загрязнения из системы.
3. Фильтры должны быть расположены таким образом, чтобы избежать вибрации. Лабораторные результаты ясны: вибрация приводит к более высокому проникновению частиц через фильтр.Размещение фильтров вдали от вибрации может повысить производительность.

   В лабораториях Дональдсона это было доказано на дизельном двигателе, как показано на рис. 10. Топливный фильтр попеременно устанавливался и снимался с двигателя во время работы, и контролировалось количество частиц на выходе.

   Рисунок 10. Количество частиц в зависимости от времени в Применение топливного фильтра двигателя.Если принято Количество частиц увеличивает износ, является доказательством, оправдывающим некоторые попытки изолировать Фильтр от источника вибрации.


   Когда фильтр был присоединен к двигателю или снят с него, обычно наблюдался кратковременный всплеск количества частиц, за которым следовал спад до более низких значений. Мелкие частицы почти не разлагались и, как правило, оставались в большом количестве до тех пор, пока фильтр был установлен на двигателе.Крупные частицы испытали почти полное восстановление скорости счета до вибрации.
4. Размещение фильтра в линии с более высоким расходом может быть оправдано. Результаты показывают, что фильтры позволяют проникать большему количеству частиц при вибрации. Увеличение скорости потока уменьшает этот эффект. Хотя у нас нет реальных данных, подтверждающих это, стоит задуматься. По крайней мере, более низкие уровни загрязнения приводят к более высокой скорости очистки.
5. Для менее вязких жидкостей могут потребоваться более эффективные фильтры.Испытания также показывают, что вязкость самой жидкости в динамических условиях влияет на рейтинг эффективности фильтра.

   Для большинства масел на углеводородной основе изменение температуры на 10ºC по обе стороны от 40ºC может увеличить или уменьшить вязкость примерно на 50 процентов. Если система может перегреться, целесообразно использовать более тонкую фильтрацию по сравнению с аналогичной системой, оснащенной масляным радиатором.

   Напротив, для фильтрации топлива может потребоваться более тонкая фильтрация, чем для фильтрации топлива. фильтрация масла для достижения аналогичного уровня чистоты системы. Имейте это в виду при проектировании оборудования для хранения смазочных материалов и топлива или при проектировании фильтровальных тележек для работы с несколькими жидкостями.

   Производительность фильтра может существенно ухудшиться в динамических условиях в полевых условиях. Повышенное проникновение и, следовательно, снижение чистоты системы приведет к повышенному износу. Производительность системы может быть улучшена за счет тщательного применения и размещения фильтров в гидравлической, смазочной и топливной системах.

Об авторе
Об авторе

Тангенциально-поточная фильтрация — Лаборатория

Ультрафильтрация сохраняет биологическую активность и экономит время. Технология очистки белков прошла путь от таких разнообразных методов, как химическое осаждение для концентрирования образца или диализ для замены буфера, к системам очистки с поперечным потоком под давлением, использующим ультрафильтрационные мембраны.Методы ультрафильтрации (УФ) основаны на использовании полимерных мембран с точно определенным размером пор для разделения молекул по размеру. Проще говоря, процедуры УФ основаны на использовании давления жидкости для обеспечения миграции более мелких молекул через УФ-мембрану с одновременным удержанием более крупных молекул.



В то время как химическое осаждение можно использовать для концентрирования образца белка, разделение с помощью ультрафильтрации основано на механических, а не на химических взаимодействиях, что позволяет исследователю проводить концентрацию образца без добавления денатурирующих растворителей или солей.Замена буфера с использованием технологий диализа использует большие объемы буфера, и поскольку единственная сила, действующая на раствор, — это диффузия, процесс может занять несколько дней. Предварительно собранные и простые в использовании устройства для ультрафильтрации могут быстро выполнять процедуры концентрирования или замены буфера без необходимости сложной обработки, необходимой для многих других методов.



Ультрафильтрация

может выполняться в одном из двух рабочих режимов: фильтрация с прямым потоком (DFF) или фильтрация с тангенциальным потоком (TFF, рис. 1).DFF хорошо работает для небольших объемов (до 30 мл) с использованием центрифужных устройств, однако технологии DFF могут стать жертвой проблем с загрязнением мембраны. Чтобы уменьшить образование слоя геля, можно создать поперечный поток на входной стороне мембраны с помощью конфигурации с плавающей мешалкой (ячейка с перемешиванием) или путем создания контролируемого ламинарного потока. Несмотря на то, что операции в камере с мешалкой, как правило, улучшают характеристики ультрафильтрации, они все же ограничены достижением оптимальной производительности, поскольку скорость и последующий уровень перемешивания зависят от размаха стержня, который варьируется по радиусу развертки.





Тангенциальная поточная фильтрация (TFF) — это быстрый и эффективный метод разделения и очистки биомолекул. Его можно применять в широком диапазоне биологических областей, таких как иммунология, химия белков , молекулярная биология, биохимия и микробиология . TFF можно использовать для концентрирования и обессоливания растворов образцов объемом от 10 мл до тысяч литров. Его можно использовать для фракционирования крупных и мелких биомолекул, сбора клеточных суспензий и осветления ферментационных бульонов и клеточных лизатов.



Зачем использовать фильтрацию с тангенциальным потоком?



1. Простота установки и использования  – Просто подключите устройство TFF к насосу и манометру с трубкой и несколькими фитингами, добавьте образец в резервуар и начните фильтрацию.
2. Быстрый и эффективный  – проще в настройке и намного быстрее, чем диализ. Более высокие концентрации могут быть достигнуты за меньшее время, чем при использовании центрифужных устройств или ячеек с мешалкой.
3. Выполнение двух этапов с помощью одной системы  – Концентрация и диафильтрация образца в одной системе позволяет сэкономить время и избежать потерь продукта.
4. Может быть увеличен или уменьшен в масштабе  – Материалы конструкции и длина пути кассеты позволяют применять условия, установленные во время пилотных испытаний, для применений в технологических масштабах. Доступны устройства TFF, которые могут обрабатывать образцы объемом от 10 мл до тысяч литров.
5. Экономичный  – Устройства и кассеты TFF можно чистить и использовать повторно или утилизировать после однократного использования.Для подтверждения целостности мембраны и уплотнений можно выполнить простой тест на целостность.



Рассмотрите интересующую биомолекулу



Интересующая вас биомолекула или продукт может быть сохранена и отделена от загрязнителей с низким молекулярным весом, или она может быть пропущена и очищена от загрязнителей и частиц с более высоким молекулярным весом.

Как правило, следует выбирать мембрану с отсечением по молекулярной массе (MWCO), которая в три-шесть раз меньше молекулярной массы удерживаемого белка.Другие факторы также могут повлиять на выбор подходящего MWCO. Например, если скорость потока (или время обработки) является основным соображением, выбор мембраны с MWCO ближе к нижнему пределу этого диапазона (3x) даст более высокие скорости потока. Если основной задачей является извлечение, выбор более плотной мембраны (6x) обеспечит максимальное извлечение (с более низкой скоростью потока). Эти значения следует использовать в качестве общего руководства, поскольку удержание растворенных веществ и селективность могут варьироваться в зависимости от многих факторов, таких как трансмембранное давление, форма или структура молекулы, концентрация растворенного вещества, присутствие других растворенных веществ и ионные условия.



Наши мембраны обладают высокой селективностью и обычно обеспечивают степень извлечения в диапазоне от 95 до 99%. Узкое распределение пор по размерам этих мембран приводит к минимальному удержанию молекул с молекулярной массой ниже MWCO мембраны.



Учитывать характеристики жидкости



Концентрация и вязкость пробы определяют тип канала, который требуется для запуска процесса. Наши устройства Centramate TFF доступны в конфигурациях с экраном или подвесным экраном, а система Minimate EVO TFF в лабораторном масштабе с функцией «подключи и работай» предлагает закрытую капсулу для приложений с меньшим объемом.Как правило, конфигурация канала просеивания используется для осветленных, разбавленных растворов, не содержащих твердых частиц или агрегатов. Кассеты TFF с каналом подвесного экрана обеспечивают лучшую производительность при работе с растворами с высокой вязкостью или твердыми частицами



Учитывайте объем пробы и время обработки



Выбор подходящего размера кассеты или устройства зависит от общего объема образца, требуемого времени обработки и желаемого конечного объема образца.

Наша система Minimate™ работает с капсулами Minimate и позволяет легко обрабатывать образцы объемом до 1000 мл. Для разработки процессов и масштабирования Pall Life Sciences предлагает широкий ассортимент держателей и кассет TFF. С помощью этих продуктов полная система TFF для полномасштабного производства может быть оптимизирована с использованием объемов, обычно создаваемых в лаборатории разработки или исследования.



Тестирование фильтров в реальных условиях (часть 4 из 4)

В первых трех статьях этой серии (найдите части первую, вторую и третью) мы обсуждали разницу между двумя методами тестирования фильтрующих элементов, ISO16889 и DFE. .Мы также продемонстрировали, как много элементов не соответствуют заявленному бета-коэффициенту в условиях динамического потока. Сегодня мы завершим его имитацией холодного запуска.

Многопроходный DFE: защита от загрязнений при холодном запуске

После того, как элемент уловил достаточное количество загрязняющих веществ, чтобы достичь примерно 90 % предельного ΔP (настройка индикатора загрязнения фильтра), основной поток падает до нуля, а система впрыска отключается на короткое время. Затем основной поток переходит к максимальному номинальному потоку элемента, сопровождаемому подсчетом частиц в реальном времени для измерения эффективности удержания элемента, загруженного загрязняющими веществами.Динамический рабочий цикл повторяется для дальнейшего контроля эффективности удержания фильтрующего элемента после перезапуска.

На рис. 7 показана производительность элемента, прошедшего тест перезапуска DFE. При перезапуске количество частиц после фильтра увеличилось в 20 раз на канале 6µ _[c], а коды ISO увеличились на 4 кода на каналах 4µ _[c] и 6µ _[c].

Во время повторного теста загрязняющие вещества не вводятся, поэтому любые измеренные частицы были выпущены элементом или уже находились в тестовом контуре.Временная высокая загрязняющая нагрузка в жидкости может пройти через чувствительные компоненты или подшипники, которые должен защищать фильтр, если он не может удерживать грязь.

На рис. 8 показаны характеристики элемента Hy-Pro. Разгрузка очевидна в элементе Hy-Pro с рейтингом DFE, но эффект значительно снижен. Конкурирующий элемент A3 (рис. 7) выгрузил в 84 раза больше частиц размером 6 мкм _[c] и крупнее, чем Hy-Pro, и в 14 раз больше частиц размером 4 мкм _[c] и крупнее.Элемент Hy-Pro с рейтингом DFE имел гораздо более высокую эффективность удержания, чем фильтр, разработанный и проверенный только на многопроходность ISO16889.

Сравнение результатов многопроходных испытаний

DFE и ISO 16889

На рис. 9 показаны характеристики аналогичных элементов, произведенных тремя разными производителями, которые были протестированы в соответствии со стандартом ISO 16889. Результаты были выражены в виде коэффициента бета, взвешенного по времени.

Элемент B

имел лучшую эффективность улавливания, чем элемент Hy-Pro, в условиях испытаний с постоянным потоком по ISO 16889.Все испытанные элементы соответствовали своему коэффициенту бета β7 _[c] > 1000.

На рис. 10 показана взвешенная по времени производительность аналогичных элементов, протестированных для многопроходного DFE, чтобы проиллюстрировать разницу в производительности между DFE и ISO 16889.

На рис. 11 количество частиц, измеренное во время изменения потока, изолировано для измерения эффективности во время динамического потока. Поскольку тест DFE показал, что производительность фильтрующего элемента является наихудшей при изменении потока, выделение этих последовательностей может помочь прогнозировать производительность в динамических условиях, и именно на этом графике мы видим, как изменяется общая производительность фильтра.

Элемент B

имел коэффициент бета выше β7 _[c] > 2000 при тестировании по ISO 16889 (рис. 9). Однако на Рисунке 11 показано, что среднее бета-отношение элемента B при переменном потоке составляет β7 _[c] > 500. Бета-отношение элемента Hy-Pro превышало β7 _[c] > 10 000, что соответствует номинальному значению даже в динамическом тесте. Производительность Hy-Pro на рис. 11 иллюстрирует, почему Hy-Pro придерживается метода тестирования DFE при проектировании и разработке. DFE — это конкурентное преимущество Hy-Pro.

Почему вы должны выйти за рамки стандарта ISO 16889

Полагаться только на ISO 16889, чтобы предсказать, как фильтрующие элементы будут работать в динамической системе, это все равно, что взять лодку в бурное море, которая никогда не была на воде. Текущие отраслевые стандартные испытания производительности гидравлических и масляных фильтров (ISO 16889) являются хорошим инструментом для прогнозирования производительности автономных фильтров и циркуляционных систем, но они не точно отражают нагрузку гидравлического контура с динамическими условиями потока или смазкой. холодный пуск системы.Без DFE-тестирования трудно точно предсказать реальную производительность фильтра в динамической системе.

Хотите получить собственную копию результатов? Нажмите ниже.

Какой типичный расход воды в доме?

К счастью, существуют законы, гарантирующие, что ваши приборы не превышают разумный галлон в минуту.

С 1992 года максимальная скорость потока 2,5 галлона в минуту является обязательной скоростью потока для новых насадок для душа, установленной Агентством по охране окружающей среды. Это означает, что из вашей насадки для душа в любую минуту должно вытекать не более 2,5 галлонов воды.

Кроме того, производители со временем уменьшили скорость потока для насадок для душа. Если ваша нынешняя насадка для душа была изготовлена ​​в 1980-х или 1990-х годах, скорость потока может составлять 3,5 галлона в минуту или больше.

Если давление поступающей воды слишком высокое, вам потребуется установить ограничитель потока на фильтр для воды, чтобы замедлить поток воды перед тем, как она пройдет через фильтр для воды.

Когда вы начнете процесс исследования, ищите фильтр для воды, который может выдержать не менее 5 галлонов в минуту, а затем подумайте о качестве вашей воды, загрязняющих веществах, которые вы хотите удалить, и о своем бюджете.Вы хотите фильтровать только из кухонного крана? Или вы хотите отфильтровать по всему дому?

Вы хотите отфильтровать хлор/хлорамины или также хотите избавиться от фтора и ртути? Вы хотите, чтобы ваша ванна была свободна от загрязнений или только ваш кухонный кран?

…лучший способ убедиться в том, что вы будете пить фильтрованную воду с надлежащей скоростью потока, – это найти уплотнение IAPMO или NSF…

IAPMO — независимая некоммерческая организация по тестированию, сертифицирующая по международным стандартам NSF. Например, если система фильтрации или умягчения сертифицирована IAPMO по стандарту NSF/ANSI Standard 44, это означает, что производительность системы подтверждена стандартами тестирования в лаборатории. Сертификаты должны соответствовать коэффициенту эффективности 85 процентов или выше, чтобы пройти и получить статус сертификации, и они являются верным способом убедиться, что продукт, в который вы инвестируете, поможет вам получить доступ к чистой, здоровой воде, независимо от факторы окружающей среды или размер домохозяйства.

Многие системы фильтрации для всего дома прошли испытания и сертификацию NSF/ANSI, чтобы убедиться, что в часы пик или в другие часы ваша семья будет иметь доступ к отфильтрованной воде.Например, наш фильтр Rhino на 600 000 галлонов для всего дома протестирован и сертифицирован для снижения загрязнения до 7 галлонов в минуту. То же самое с фильтром для всего дома Rhino на 1 000 000 галлонов, сертифицированным для снижения загрязнения до скорости потока 7 галлонов в минуту. Потому что, в конце концов, доступ к чистой фильтрованной воде не должен означать, что вам придется жертвовать теплой ванной.

Эффективность воздухоочистителя определяется фильтром + посадкой + расходом

Основной причиной использования воздухоочистителя является удаление частиц: чем выше скорость удаления частиц, тем эффективнее воздухоочиститель.Какие факторы определяют эффективность? Первый элемент — ФИЛЬТР. Эффективный фильтр имеет решающее значение. Но качество фильтра зависит от конструкции воздухоочистителя. Фильтр должен правильно СОСТАВЛЯТЬСЯ в системе. Наконец, воздухоочиститель все еще должен перемещать воздух для очистки воздуха. Поэтому воздухоочиститель должен иметь ПОТОК. Именно сочетание этих трех факторов — фильтр + посадка + расход — определяет эффективность воздухоочистителя.

Чтобы проиллюстрировать это, мы протестировали два воздухоочистителя и сравнили результаты.Одним из воздухоочистителей является IQ Air. Другой — это самодельная коробка Corsi / Rosenthal с фильтрами MERV 13.

IQ Air имеет превосходный фильтр HEPA. Мы протестировали его с помощью счетчика частиц Lighthouse Handheld 3016-IAQ. Вот результаты:

Размер частиц	Окружающая среда – Часть/куб. Футы	IQ Air	Эффективность
0,3 мкм	1009400	900	99,9211% 8 8483 9045 мкм	51800	200	99,614%
1 мкм	2300	0	100%
2,5 мкм	400	0	100%
5 мкм	200	200	0	100%
10	200	0	0	100%

IQ Air HealthPro Hyperhepa

Вот результаты того же теста эффективности воздухоочистителя Corsi/Rosenthal Box Air Cleaner, состоящего из 4 фильтров 20X20X2 MERV 13 и вентилятора Lasko Box:

Размер частиц	Окружающая среда – часть. /куб. Ноги	CR коробка МЕРВ 13	Efficency
0,3 мкм	762200	291600	61,742%
0,5 мкм	73000	21500	70,548%
1 мкм	19400	5200	73.196%	73.196%
8700	8700	8700	0	100.000%
5 мм	2700	0	100.000%
10 мкм	2100	0	100,000%

901 Коробка Corsi/Rosenthal 913 Фильтры Corsi/Rosenthal 913

Испытания проводились в помещении размером 22’X26’X8’ (общий объем – 4576 кубических футов). IQ Air работал на максимальной скорости 300 футов в минуту. Уровень шума на этой скорости составил 63 дБ. Результаты испытаний оказались следующими:

43 мкм

Размер частиц	Старт – Часть/куб. фут	30 минут	% Сокращение	60 Минут	% Сокращение 9,4814
1409500	459300	67. 41%	381900	72.91%
0,5 мкм	311800	27900	91.05%	24000	92.30%
1 мкм	201600	2900	98.56%	3600	98.21%
2,5 мкм	131000	600	99.54%	1100	99.16%
5 мкм	48500	300	99.38%	3	9 9 9	99.38%
10	29100	9	9 9	99,66%	99,66%	9966%	99,66%

Комната было разрешено «восстановить» на один час. Частицы добавлялись с помощью соляного тумана. Коробка Corsi/Rosenthal работала на самой низкой скорости. (Скорость воздуха на выходе = 620 футов в минуту. 15-дюймовый кожух. Скорость потока = 760 кубических футов в минуту) Шум 52 дБ. Результаты были следующими:

Размер частиц	Начало – Часть. / Кубический фут	30 минут Снижение	%	60 минут Снижение	%
0,3 мкм	777000	277000	64.35%	275800	64.50%
0,5 мкм	143000	12300	91,40483	91.40%	9000	9000	9340481			71300	3200	3200	95,51%	1900 900	97,34%
2.5 мкм	42100	900	97.86%	600	98.57%
5 мкм	17200	400	97.67%	0	100.00%
10 мкм	11400	0	100,00%	0	100,00%

Этот первый набор тестов дает нам очень полезную информацию. Например, бокс CR с фильтрами MERV 13 дал меньшее количество частиц во всех диапазонах размеров 0. 3-10 мкм, чем воздухоочиститель HEPA. Более высокая скорость потока обеспечивала большее количество проходов через фильтры и более чем компенсировала более низкую эффективность фильтрации. Тем не менее, комната не восстанавливалась полностью между тестами, поэтому базовый уровень был ниже для Corsi/Rosenthal Box. Через час работы уровни частиц в обоих фильтрах стабилизировались. Уровни были ниже для коробки CR и вряд ли изменятся с течением времени.

Чтобы проверить результаты, мы повторили тест в другом помещении.Это помещение представляло собой две комнаты, соединенные общей дверью. Размер одной комнаты 22’X16’X8’. Вторая комната 20’X16’X8’. Воздухоочистители разместили в первом помещении. Вот результаты измерений IQ Air в комнате 1.

Размер частиц	Ambient-part./ CUBIC FT.	20 минут	% Уменьшение	40 минут	% Уменьшение	60 Мин.	% Снижение
1219000
1219000	141000	89. 01%	108700	91.08%	88200	92.76%
0,5 мкм	629700	22200	96.96%	12400	98.03%	11700	98.14%
1 мм	398200	00	7200	9200	9200	98,46%	2500	99,28%	9900	9945%
2,5 мчков	160800	2000	99.14%	800	99.50%	300	99.81%
5 мкм	47700	500	99.45%	100	99.79%	100	99.79%
10		29700	300 9 9983	99.53%	100	99,66%	100	99,66%

Вот результаты из коробки Corsi / Rosenthal в номере 1:

10 мкм

Размер частиц	Окружающая среда – часть. / Куб. фут.	20 мин	% снижение	40 мин	% Снижение	60 минуту	% Снижение
0,3 мкм	1283400	87800	93.16%	85900	93.31%	77100	93.99%
0,5 мкм	730900	9200	98.74%	7500	98.97%	7700	98.95%
1 мкм	467500	1800	99.61%	800	99.83%	900	99.81%
2,5 мкм	232900	700	99.70%	100	99.96%	200	99.91%
5 мкм				200 99.78%	0	100.00%	100	99.89%
	63200		200 99.68%	0	100.00%	0	100,00%

И снова в контейнере MERV 13 Corsi/Rosenthal было меньше частиц при ВСЕХ размерах частиц. Этот результат противоречит здравому смыслу. Можно было бы подумать, что воздухоочиститель HEPA с эффективностью не менее 99,99% в шести каналах для частиц будет иметь меньшее количество частиц, чем бокс MERV 13 CR с всего лишь 61,74% в диапазоне 0,3 мкм. Гораздо более высокая скорость потока компенсирует более низкую эффективность.

Очень важным моментом является то, что тест повторялся несколько раз с теми же результатами.Критики могут иметь некоторые претензии к методологии, но тот факт, что разные тесты дали одинаковые результаты, убедителен. Суть научной достоверности заключается в том, что тесты (или эксперименты) повторяемы. Эти.

Вывод состоит в том, что эффективность фильтра является лишь одним из элементов, определяющих эффективность воздухоочистителя. Комбинация Filter + Fit + Flow дает наилучшие результаты.

.
