Гофра (гофрированная труба) используется для прокладывания проводки любого типа в помещениях и на открытых пространствах. Гофрированные трубы различаются по материалу изготовления, размерам и другим техническим характеристикам.

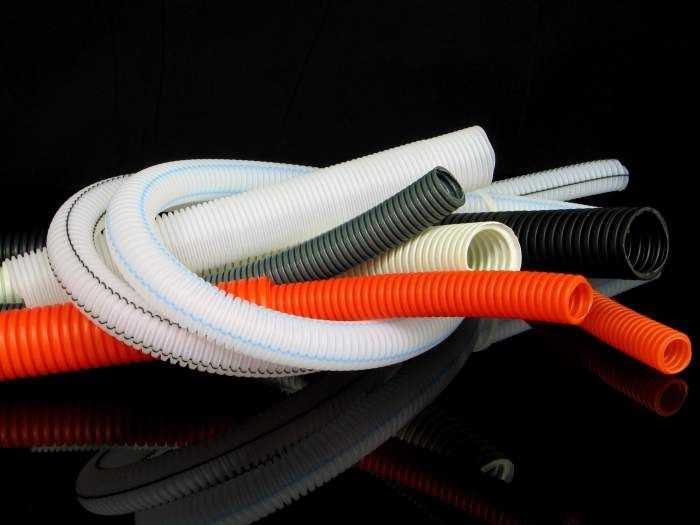

Гофрированные трубы

Содержание:

1. Применение
2. Конструкция
3. Виды
4. Подбор
5. Порядок монтажа
6. Как протянуть кабель внутри гофры
7. Рекомендации

Применение

До появления гофрированных электротехнических труб в качестве материала для скрытой проводки, кабели замуровывали в стены, покрывая штукатуркой, а открытые края – прикручивали к опоре или пропускали через металлическую трубу. Это значительно осложняло демонтаж и ремонт электросети в случае таких, например, неполадок как короткое замыкание – для извлечения кабеля требовалось разбивать шов.

Гофра для кабелей тоже прячется в штробы (щель в стене под проводку) и замазывается строительным раствором, но сам провод остается свободным, и при необходимости его можно легко извлечь, потянув за свободный край.

Кроме того, автомобильная гофра гибка, легка, экологична и доступна. Особого внимания стоят два характерных достоинства этого материала:

• Пожаробезопасность. Гофры из самозатухающего ПВХ (степень воспламеняемости В3 по ГОСТ 30402-96) не только не горят сами, но и предотвращают распространение огня при возгорании проводки, сжимаясь вокруг кабеля и ограничивая приток кислорода.
• Гофра обеспечивает дополнительную влагоизоляцию электропроводки, что важно для помещений с повышенной влажностью.

На рынке строительных продуктов она появилась относительно недавно, но, благодаря своим полезным свойствам, практически сразу стала очень востребованной.

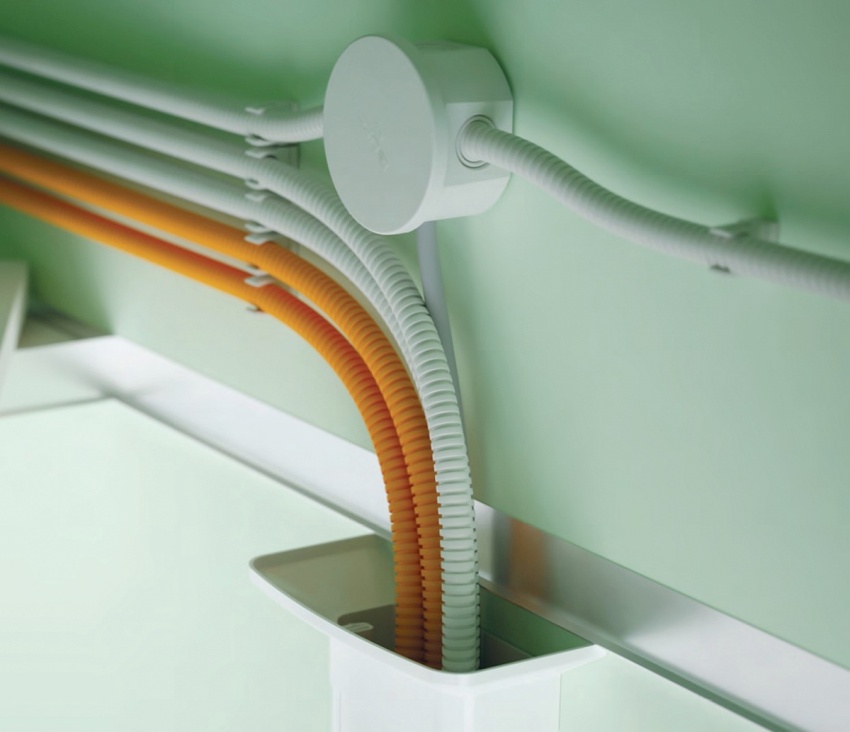

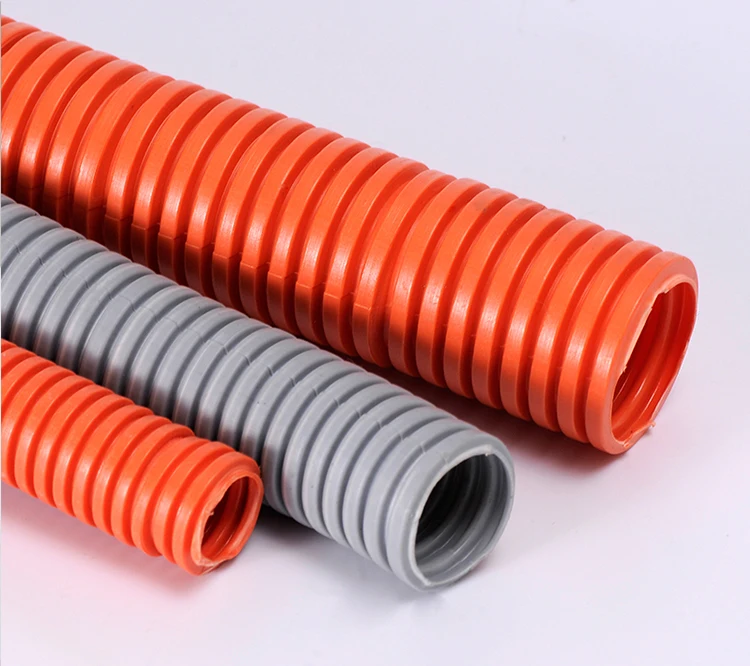

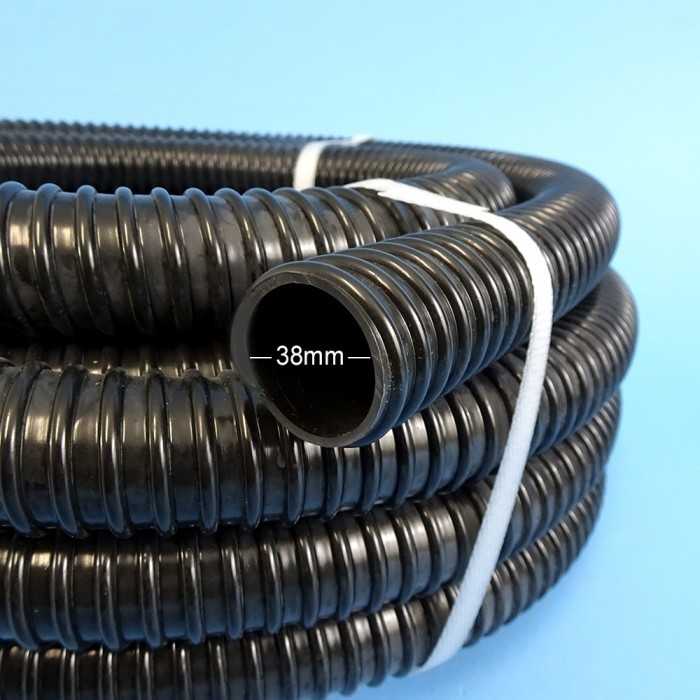

Гофрированные трубы (гофры) под электропроводку.

Конструкция

Гофрированная труба представляет собой шланг со стенками специальной формы, используемый для защиты проводов от внешних повреждений. Форма трубы получается в результате соединения между собой колец разного диаметра и толщины.

Благодаря плотным внешним кольцам труба имеет высокую жесткость, которая обеспечивает её устойчивость к поперечной нагрузке, а внутренние более тонкие кольца сохраняют гибкость, позволяющую получить в процессе разводки угол от 90˚.

Виды

По условиям монтажа и расположения электротехнические гофры делятся на следующие типы:

• Тонкостенные рукава. Самые легкие и поэтому менее устойчивые к механическому воздействию трубы. Используются как для наружной, так и для внутренней прокладки, не предусматривающей давление на гофры: каркасные конструкции из гипсокартона, подвесные и натяжные полотки, защита проводки в авто и т.д. Как правило, здесь гофра для проводов просто раскладывается или привязывается к опоре с помощью жгутов.
• Тяжелые трубы с повышенной прочностью. Способны выдерживать большую механическую, адгезионную и климатическую нагрузку. Чаще всего применяются для монтажа проводки в земле, бетоне и штукатурке.
• Сверхтяжелые металлические гофры для проводки. Обеспечивают максимальную защиту от повреждений проводки. Применяются в местах, требуемых обеспечения наивысшего уровня безопасности: образовательные, медицинские учреждения и другие места с повышенной посещаемостью.

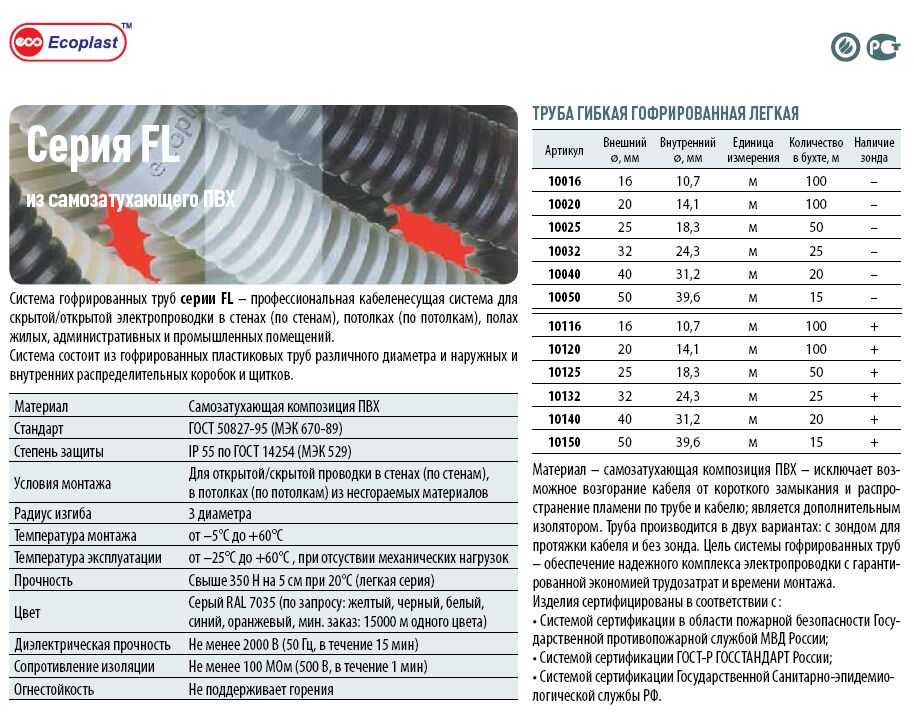

Все трубы имеют примерно одинаковые размеры:

• внешний диаметр – от 16мм до 50 мм;
• внутренний диаметр – приблизительно от 11,0 мм до 40,2 мм в зависимости от материала.

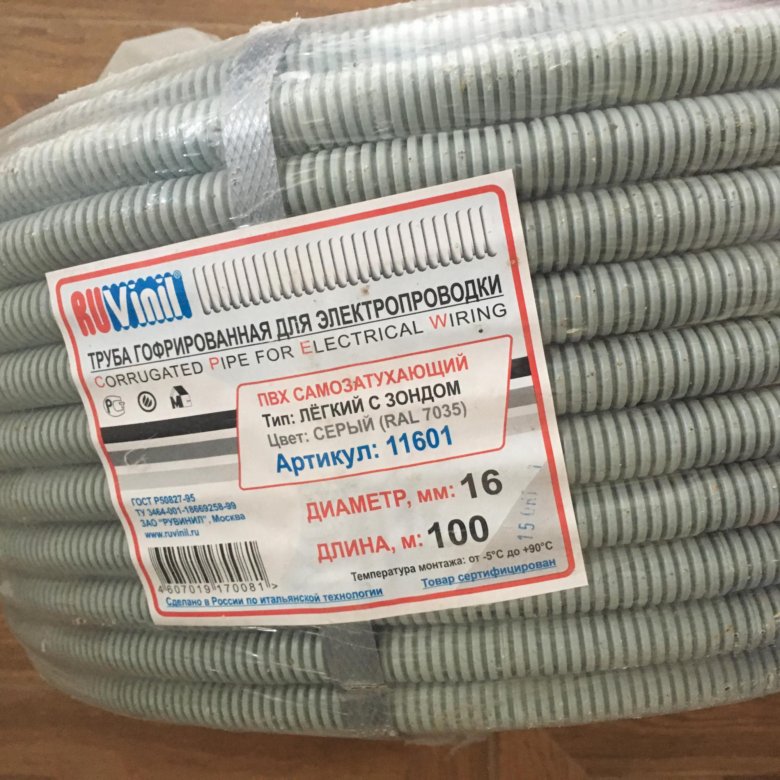

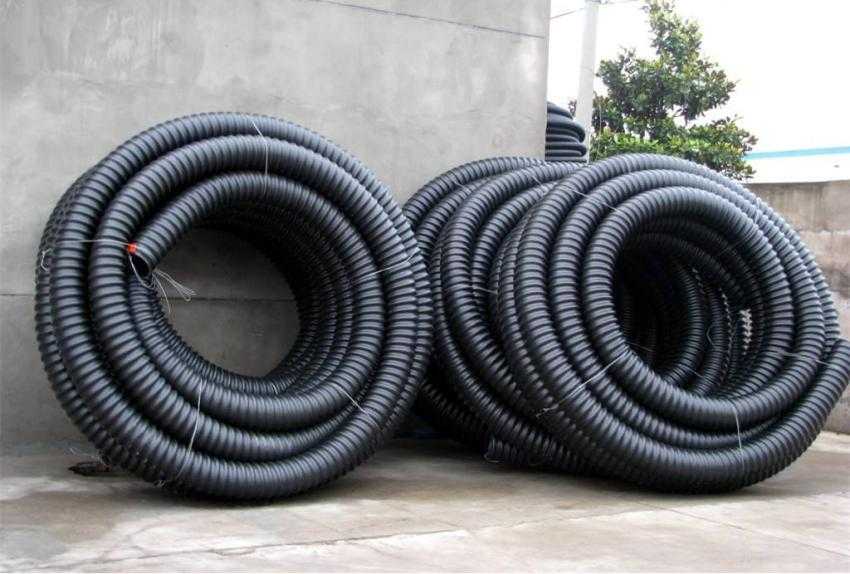

Гофра для кабеля продается в бухтах длиной от 25 до 100 метров и герметичной упаковке. Как правило, производители вкладывают внутрь проволоку соответствующей длины, необходимую для протягивания кабелей, которая также называется протяжкой.

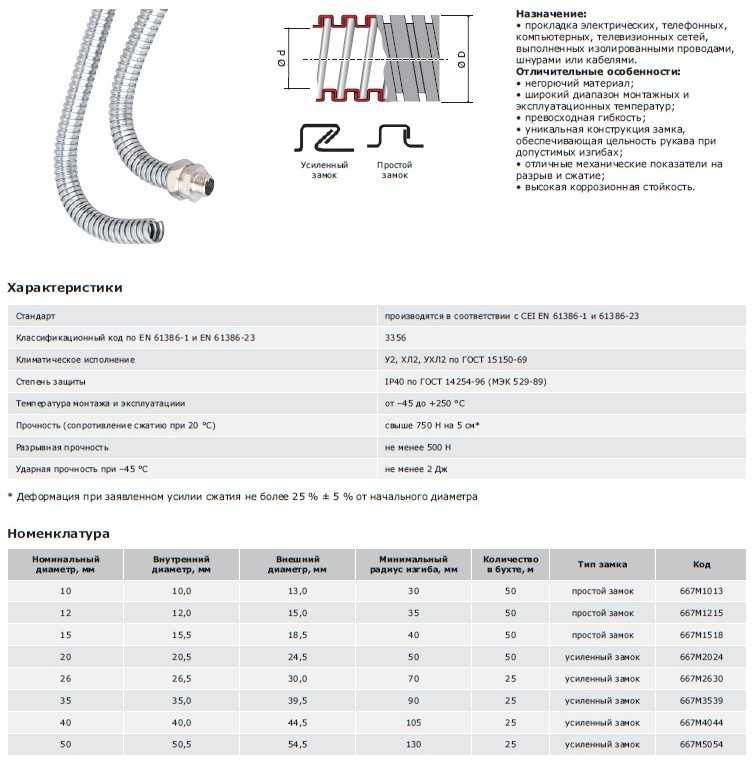

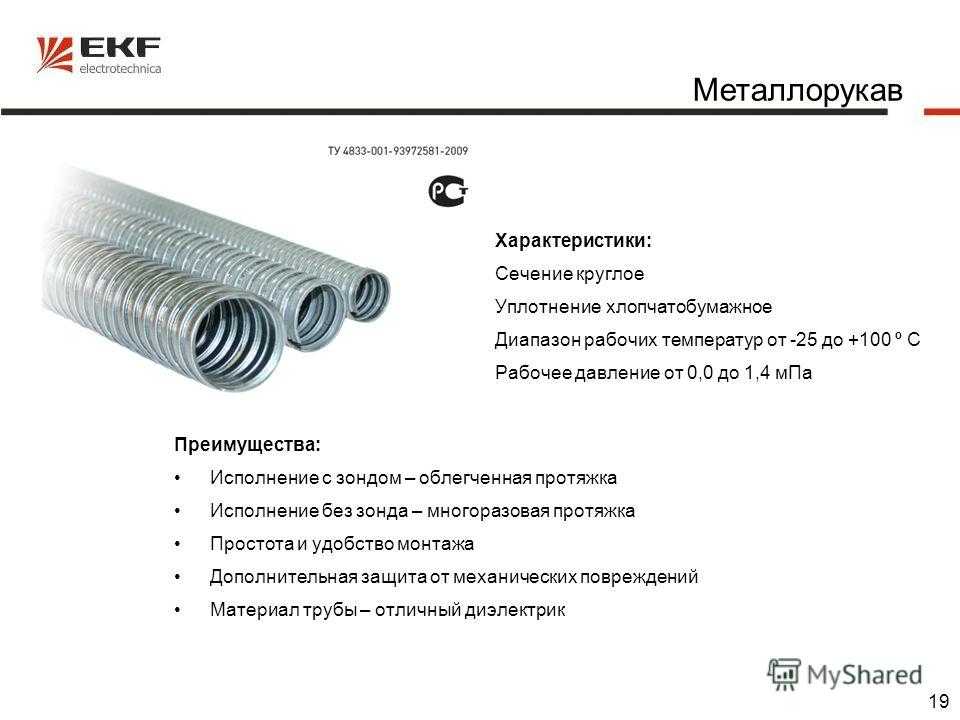

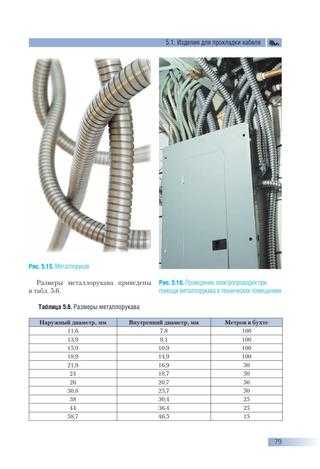

Металлическая гофра

Подбор

Для выбора электротехнической гофры подходящего размера принято опираться на диаметр исходя из следующих рекомендаций:

• для подведения тонких проводов к розеткам или монтажа сигнализаций, компьютерных и телефонных сетей — 16мм;
• для подключения приборов-потребителей и монтажа коаксиальных сетей – от 20мм;
• для прокладывания кабелей между распределительными коробками – 25 мм;
• для соединения электрощитов — от 32мм;
• для прокладывания кабелей между этажами – 40-50 мм.

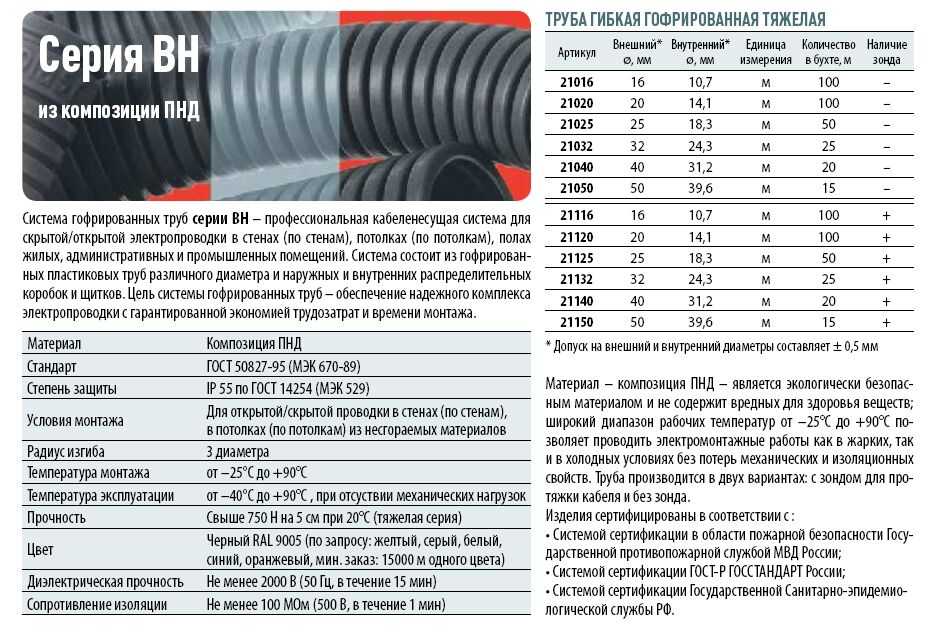

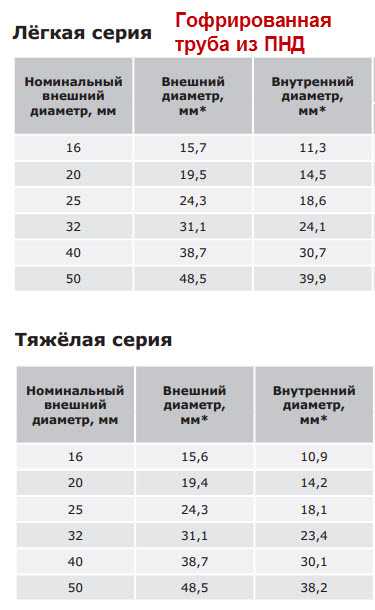

Примеры размеров проводов и гофрированных труб

По тому, для каких условий используются гофры, их можно классифицировать на две группы: для открытой и закрытой прокладки.

Первые предназначены для проводки, монтируемой внутри стен, перегородок, потолков, и фальш-конструкций аналогичного профиля. По пожаробезопасности их условно делят на три категории:

1. Для укладки в негорючих конструкциях (бетон, кирпичная кладка, монолитное строительство и т.п.) могут применяться любые трубы. В последние годы разрабатываются требования по использованию в строительстве инфраструктурных и социальных сооружений из материала, устойчивого к огню и предотвращающего его распространение.
2. Для использования в полых каркасных конструкциях из негорючих материалов разрешается применять не распространяющие горение ПВХ и ПВД гофры.
3. Для укладки внутри возгораемых конструкций и перекрытий (стены из горючих материалов, кровля, обшитые деревом бетонные и кирпичные стены и т. п.) используют только трубы из материала, устойчивого к огню. Пластиковая гофра запрещена для применения в таких местах.

Электротехнические гофры для открытой прокладки кабелей применения и монтажа разделяется на пять основных категорий:

• Для прокладки по негорючим конструкциям внутри помещений (бетон, кирпич, плиты и т.п.) применяются любые пластиковые гофры.
• Внутри помещений с возгораемыми материалами разрешено использовать трубы из не распространяеющего горение материала с соблюдением особых правил. Если изоляция кабеля выполнена из горючего материала, прокладка производится на расстоянии не менее 10 см от поверхности горючего материала, например, от обшитой древесиной стены. Если используется кабель с огнеустойчивым изоляционным материалом (ВВГнг, NYM и др.) можно укладывать гофру в непосредственной близости от горючего основания.
• Уличная или наружная прокладка. Требования пожарной безопасности предусматривают использование труб из огнеустойчивого материала, а внешние условия среды – из жестких плотных труб, устойчивых к температурному воздействию.
  Обоим требования соответствуют гофры из полиамида (ПНД) и полиэтилена (ПВД).
• В помещениях с повышенной пожароопасностью можно использовать только гофрированные трубы из не распространяющих горение материалов, точные требования к которым указываются в проектной документации.
• Для укладки проводки во взрывоопасных зданиях можно использовать металлические и гофры из специальных материалов, защищающие помещения от магнитного поля электросети. Пластиковые трубы запрещены для использования в таких местах.

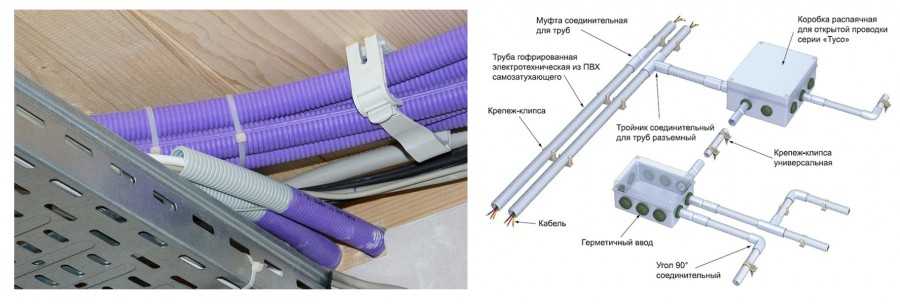

Порядок монтажа

Прокладывание электропроводки с помощью гофрированных имеет некоторые специфические особенности, которые могут вызвать затруднений для неопытного человека. Для того чтобы избежать сложностей, рекомендуется придерживаться следующего алгоритма действий:

1. Первым шагом является вычисление размера проводки и отрезание трубы необходимой длины. Если используется металлическая гофра, понадобятся ножницы по металлу, а поливинилхлоридную или полимерную трубку можно перерезать обычным ножом. С помощью бокорезов или кусачек укорачивается и протяжка. Следует помнить, что проволока находится в натяжении и, чтобы она не заскочила внутрь, её следует придерживать рукой перед обрезкой, а после – загнуть. Если же кусок протяжки будет упущен, для его извлечения будет необходимо сделать еще один надрез.
2. Теперь нужно протянуть сквозь гофру проводку. Для этого создается жгут или скрутка, скрепляемая с протяжкой. Некоторые мастера предлагают намазать кабель смазкой, чтобы облегчить надевание гофры, но для новичка это может лишь усложнить процесс.
3. Следующий шаг – монтаж гофры на поверхности строительного объекта. Для закрепления используются пластиковые клипсы или монтажная лента. Следует учесть, что не рекомендуется прокладывать кабель на протяжении цельного отрезка трубы длиной более 25 м. Главное – зафиксировать материал от провисания. Подведение проводов к выключателям или распредкоробкам необходимо делать так, чтобы кромка гофры входила в корпус и не оставляла проводку на виду.

Как протянуть кабель внутри гофры

Для протягивания проводки внутри гофры необходимо соединить её с протяжной проволокой. Для этого создается так называемый жгут. Для подготовки группы проводов их следует прочно обмотать по всей длине. Лучше всего использовать для этого изоленту из ПВХ – гладкая поверхность не создаст дополнительных препятствий. Одиночный кабель не требует такой подготовки.

Следующим шагом необходимо скрепить протяжку и жгут. Это можно осуществить несколькими способами:

1. Крепко проволоку вокруг жгута и обжать плоскогубцами. Лучше сделать несколько таких скруток на расстоянии в несколько сантиметров друг от друга.
2. Можно приложить проволоку к жгуту и поверх намотать изоленту. Иногда этот способ эффективно совмещают с предыдущим.
3. При прокладке одиночного кабеля можно аккуратно проколоть его изоляцию на расстоянии 4-5 см от края и зацепить проволоку за отверстие.

Перед тем как начать протягивание, край жгута обматывается изолентой так, чтобы получился сглаженный цилиндр, который не будет цепляться за стенки гофрированной трубы.

После этого начинается процесс «надевания» гофры на кабель. Эффективнее всего эту операцию проводить вдвоем – чтобы один человек удерживал протяжку, а второй занимался проталкиванием жгута. Если же помощника нет, придется сделать так:

1. Свободный конец конструкции необходимо закрепить или примотать к чему-нибудь для удержания.
2. Удерживая одной рукой трубу в натянутом состоянии, второй просовывать жгут внутрь. При этом важно не перетянуть конструкцию, чтобы протяжка не соскочила со жгута. Если это случится, придется отрезать надетую часть гофры и связывать снова. В результате может получиться труба из нескольких кусков, стыки между удобно заматывать изоляционной лентой.

Рекомендации

Для создания долговечной и безопасной проводки при выборе и монтаже электротехнической гофротрубы следует руководствоваться следующими рекомендациями:

• Избегайте образования острых углов. Их должно быть не более 2-3 (с углом от 90˚) на 20-25 м рабочего материала.
• Цельные куски гофры при монтаже сети большой длины следует соединять между собой транзитными коробками, устанавливая их на углах или близких к середине цельной трубы местах.
• При монолитном строительстве, когда используется металлогофра тяжелой серии, ее укладывают до заливки, фиксируя к металлоконструкциям. Протяжка проводов осуществляется после формирования и застывания стен.

Поделиться с друзьями:

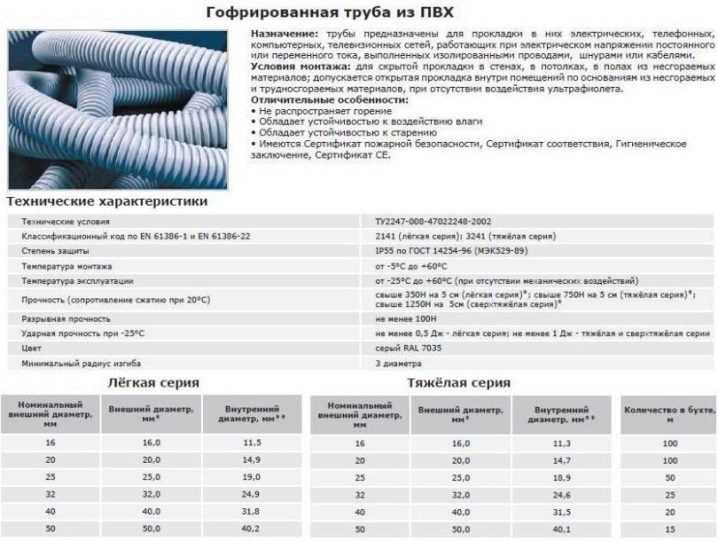

Гофрированная труба ПВХ: характеристики

Гофрированная труба ПВХ уникальный материал, превосходящий прочие виды аналогов в различных областях применения. Она наделена множеством преимуществ.

Гофрированная ПФХ труба произведена из поливинилхлорида, который распространен, благодаря своему бесспорному превосходству над прочими материалами и невысокой стоимости. Отличная гибкость, которой наделена гофрированная ПВХ труба позволяет ей без проблем проникать в сложнодоступные места и ощутимо сократить сроки проведения работ по монтажу кабеля.

Содержание

1. Отличие ПВХ и ПЭВД труб
2. Преимущества и недостатки материала
3. Недостатки
4. Разновидности
5. Для кабеля
6. Для канализации

Отличие ПВХ и ПЭВД труб

Основное отличие трубчатых изделий из поливинилхлорида и изделий, которые произведены из полиэтилена высокого давления сфера, где они используются. Трубы ПЭВД (ПВД) не пригодны при работе с электрокабелем, так как они подвержены горению, их используют для прокладывания кабеля во время проведения бетонных работ. Монтаж их допустим только для скрытой проводки. Это вносит ограничения в область применения труб данного вида.

Степень экологичности труб из полиэтилена гораздо выше аналогов из ПВХ, так как возможна вторичная переработка этого материала.

Трубы из ПВД допустимо использовать в широком температурном диапазоне: от -50ºС до +90ºС.

Эти различия весьма существенны, что вызывает необходимость обязательного уточнения материала перед их покупкой. Ведь внешне они трудно различимы. Ошибка, допущенная при выборе материала, когда вместо труб ПВХ используют полиэтиленовые трубы, становится причиной возгорания.

Преимущества и недостатки материала

Качества, которые положительным образом выделяют трубы данного вида:

• Диэлектрические свойства гофрированной трубы и ее негорючесть. Прямой контакт с очагом пламени расплавляете ее, но ее свойство самозатухания становится препятствием на пути пламени;
• Водонепроницаемость;
• Большой срок эксплуатации (до 50 лет) без потери предохраняющих качеств;
• Хорошие защитные свойства от механических повреждений;
• Диэлектрическая прочность до 2 тыс. Вольт;
• Хорошие изоляционные свойства, сопротивление достигает 100 Ом;
• Гибкость этого изоляционного материала дает возможность создания магистралей любой геометрической сложности.

Недостатки

• Неспособность переносить высокие температуры. Рабочий диапазон температур от -5ºС до +45ºС. При выходе температурного режима за указанные рамки, монтаж проводить не рекомендуется;
• Воздействие прямых солнечных лучей губительно для труб ПВХ, за исключением видов, имеющих усиленную структуру. Поэтому крайне нежелательно осуществлять монтаж с их использованием на улице.

Разновидности

Производители предлагают два вида труб, один из которых предусмотрено использовать в канализационных системах, второй для силового кабеля и слаботочного.

Также классифицируются их по типу прочности:

• Легкие;
• Тяжелые;
• Сверхтяжелые.

Первый вариант рекомендовано применять для прокладки внешних сетей. Так как солнце пагубно воздействует на данный вид трубы, использовать ее можно лишь внутри помещений. Она дает возможность монтировать соединения под абсолютно любым углом.

Тяжелую гофрированная трубу отличает прочность, которая делает ее пригодной для использования в грунте.

Третий вариант предписан для применения в областях со значительной физической нагрузкой. Ее, возможно, использовать в грунте на уровне более 1 метра от поверхности. Используют ее в бетонных работах. Рекомендовано применение ее в областях с высокими требованиями безопасности электропроводки (это лечебные и учебные учреждения, гостиницы и прочие здания, где присутствует множество людей).

Для кабеля

Гофрированная труба ПВХ защищает кабель от повреждений и выступает в качестве диэлектрика. Она различна по диаметру, но существуют специальные предписания, назначающие ее использование в зависимости от сечения. Также принимается во внимание сечение кабеля, помещенного внутрь. Это необходимо, чтобы избежать чересчур тесной укладки. Монтаж с использованием трубы можно проводить внутри здания круглогодично. Это наилучший материал для электромонтажных работ.

Все виды гофрированной трубы производятся с зондом и без него. Это проволока, находящаяся внутри гофры. Она предназначена для простоты протяжки провода сквозь изделие. Несложное приспособление позволяет в три раза сократить время, затрачиваемое на протяжку кабеля сквозь трубу.

Для работы с ней понадобятся ножницы или другой острый инструмент. Крепление к плоскости осуществляется пластиковыми скобами.

Независимо от вида, они упакованы в небольшие непроницаемые бухты из плотного полиэтилена. Каждая бухта содержит гофрированную трубу длиной 25, 50 или 100 метров. Надежная упаковка предохраняет материал от возможных повреждений, это позволяет складировать изделие во влажных и пыльных помещениях. Ее достаточно просто хранить и транспортировать, в отличие от коробов, произведенных из металла. Также отпадает необходимость осуществлять сварочные работы и проводить заземление трубы.

Для канализации

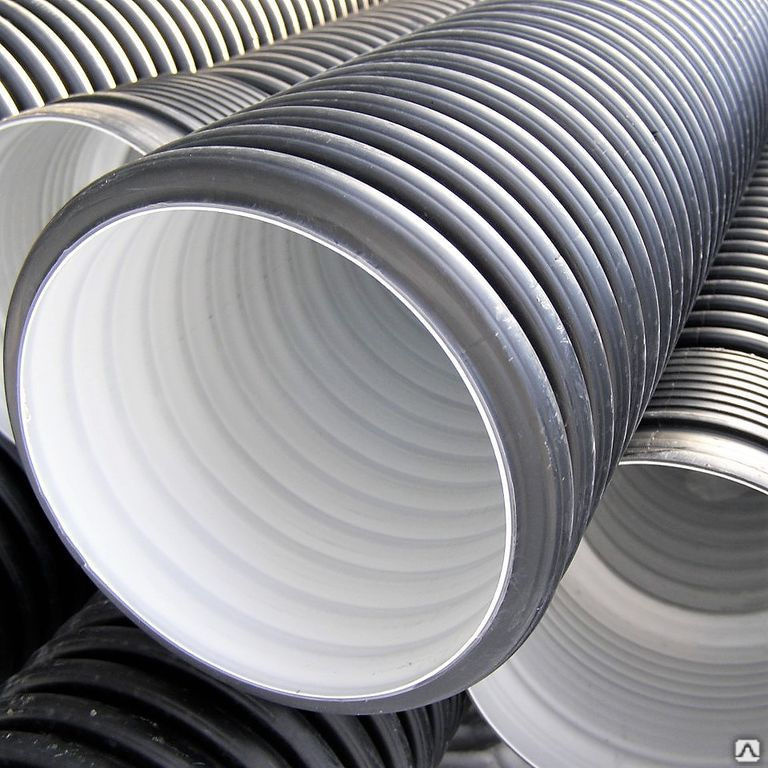

Гофрированная труба неплохо себя зарекомендовала в работах по созданию канализационных систем. Ее, возможно, укладывать в грунт благодаря способности переносить значительные нагрузки. Как правило, ее производят двухслойной внешний слой из полиэтилена низкого давления, а внутренний из высокого. Данный вид трубы не пригоден для эксплуатации при повышенных температурах (ограничение +40ºС). Основное ее применение в бытовой канализации.

Преимущества:

• Значительная прочность;
• Высокая степень сопротивления химическим веществам;
• Стойкость к микроорганизмам и плесени;
• Герметичность;
• Невысокая стоимость.

Допустимо лишь кратковременное воздействие воды до 80ºС, иначе материал оплавится, и герметичность трубы будет нарушена, что приведет к протечке.

Трубы гофрированные ПВХ

Скачать Прайс-Лист

Контактный номер:

8 (343) 364-55-07



Оставить заявку

Описание

Трубы гофрированные из ПВХ — это профессиональная кабеленесущая система для прокладки силовых и слаботочных линий скрытого типа внутри зданий и помещений различного назначения. Чаще всего гофрированные трубы используются при прокладке электропроводки и кабеля в стенах (по стенам), потолках (по потолкам), полах жилых, административных и производственных помещений. Благодаря эластичности гофрированной трубы из ПВХ прокладка кабеля осуществляется с минимальными затратами труда и времени, независимо от типа прокладки и помещения, а также практически без дополнительных аксессуаров.

Трубы гофрированные изготавливаются из самозатухающей ПВХ композиции, исключающей возможное возгорание кабеля от короткого замыкания, а также предотвращающей распространение огня по гофрированной трубе. Также труба из ПВХ защищает проложенный кабель от механических повреждений и является дополнительным изолятором.
Гофротрубы ПВХ ТМ EKF производятся в двух вариантах: с зондом и без зонда. Зонд предназначен для удобной протяжки кабеля внутри трубы. В более экономичных гофрированных трубах без зонда протяжка осуществляется с помощью многоразовой протяжки.

Держатель с защелкой EKF-Plast применяется для крепления гофрированных и гладких труб из ПВХ к стенам, потолкам и т. п.

Преимущества гофрированных труб из ПВХ

1. Исполнение с зондом — облегченная протяжка кабеля после монтажа конструкции; исполнение без зонда — возможность использования многоразовой протяжки.
2. Изготовлены из самозатухающей ПВХ композиции, не поддерживающей распространение горения и исключающей возникновение пожара при коротком замыкании.
3. Простота и удобство монтажа при минимальном использовании аксессуаров.
4. Дополнительная защита кабеля от механических повреждений.
5. Материал гофрированной трубы является отличным диэлектриком.
6. Цвет — RAL 7035

Номенклатура

Изображение	Наименование	Внешний диаметр (D), мм	Внутренний диаметр (d), мм	Масса нетто, м.п.
	Труба гофрированная ПВХ с зондом d16	16±0,4	10,7±0,3	0,034
	Труба гофрированная ПВХ с зондом d20	20±0,4	14,1±0,3	0,045
	Труба гофрированная ПВХ с зондом d25	25±0,4	18,3±0,4	0,064
	Труба гофрированная ПВХ с зондом d32	32±0,4	24,3±0,4	0,076
	Труба гофрированная ПВХ с зондом d40	40±0,4	31,2±0,4	0,193
	Труба гофрированная ПВХ с зондом d50	50±0,5	39,6±0,4	0,206
	Труба гофрированная ПВХ с зондом d63	63±0,4	50,6±0,4	0,225

Изображение	Наименование	Внешний диаметр (D), мм	Масса нетто, м. п.
	Держатель с защелкой d16мм EKF-Plast	16±0,4	0,006
	Держатель с защелкой d20мм EKF-Plast	20±0,4	0,007
	Держатель с защелкой d25мм EKF-Plast	25±0,4	0,008
	Держатель с защелкой d32мм EKF-Plast	32±0,4	0,009

Технические характеристики



Параметры	Значения
Степень защиты по ГОСТ 14254-96	IP 55
Ударопрочность при -25 °С, Дж	не менее 0,5
Тип материала	самозатухающая композиция ПВХ
Цвет	RAL 7035
Минимальный радиус изгиба	3 диаметра
Контактируемые среды	невзрывоопасная среда, не содержащая токопроводящей пыли и химически активных веществ
«Температура монтажа», °С	от -5 до +60
Диапазон рабочих температур, °С	от -25 до +60
Упаковка	полиэтилен
Климатическое исполнение	УХЛ2 по ГОСТ 15150-69

Габаритные и установочные размеры





Особенности эксплуатации и монтажа



1. При прокладке гофрированных труб EKF-Plast, изготовленных из ПВХ, следует избегать острых углов, а также близкого расположения нескольких углов. Рабочее расстояние для протяжки провода в трубе составляет 20 — 25 м с максимальным количеством правильно сопряженных 4 — 5 углов. При необходимости увеличения длины цельного отрезка гофрированной трубы и количества углов, следует устанавливать распаечные коробки на углах или на местах, близких к середине цельного отрезка трубы. Недопустима протяжка в одной гофрированной трубе одновременно нескольких сетей. Прокладка каждого вида коммуникаций производится в своих, предназначенных только для этих целей, трубах и коробках на определенном расстоянии друг от друга.
Внутренние коммуникации, созданные на основе гофрированных труб из ПВХ, позволяют использовать взаимозаменяемую проводку на протяжении всего срока эксплуатации здания. При прокладке внутренних коммуникаций правила рекомендуют использовать крепежную клипсу соответствующего диаметра в соотношении 3 шт. на 1 п. метр.

2. К осветительным приборам, как правило, подводится гофрированная труба диаметром 16 мм. К выключателям и розеткам подводится труба диаметром не менее 20 мм. Соединение основной распределительной коробки с аналогичной в другом помещении и центральным распределительным щитом осуществляется посредством трубы диаметром 25 мм, причем желательно проложить еще и резервную трубу. Для соединения электрощитов между собой рекомендуется использовать трубу диаметром не менее 32 мм, причём также желательно проложить резервную трубу. Для осуществления соединений между этажами вместо дорогостоящей гладкой жесткой трубы часто используется гофрированная труба из ПВХ диаметром 40, 50 и 63 м. Для прокладки телефонной, сигнализационной сетей используется труба диаметром 16 мм. Для прокладки коаксиальной сети рекомендуется использование гофрированной трубы диаметром не менее 25 мм.

3. Держатели разного диаметра могут быть состыкованы друг с другом при помощи специальногопазла-фиксатора.

Если Вам необходима трансформаторная подстанция — опишите ее или прикрепите опросный лист и отправьте нам — и Вы получите бесплатный рассчет в течение 1 дня.

Оставить заявку

Что такое гофрированный трубопровод?

Привет, мы возвращаемся.

В этом посте мы хотели поговорить о гофрированных трубах, возможно, вы назвали их гибкими трубами. Это то же самое. Но в этом посте мы говорили только о неметаллических электропроводах. Если вы хотите узнать больше о различных типах каналов, вы можете прочитать наш последний пост здесь.

Гофротруба представляет собой тонкостенную гофрированную трубку, влагостойкую и огнестойкую. Он гибкий, поэтому его можно сгибать вручную, а не нарезать резьбу из-за его гофрированной формы. Подробности можно посмотреть в Википедии.

Итак, первый вопрос: почему гофрированную трубу можно согнуть вручную, а жесткую нет?



Почему гофротрубу можно сгибать вручную?

Во-первых, большинство людей не задумывались об этом серьезно.

Анализируем по физической структуре. В соответствии с современным стандартизированным производственным процессом гофрированная труба, изготовленная в процессе экструзии пресс-формы, будет иметь шахматную компоновку в пределах фиксированной длины 100%, что означает, что 1/2 часть выступает, а остальная 1/2 часть вогнута. Таким образом, гофрированную трубу можно согнуть вручную, чтобы обеспечить достаточное пространство для напряжений. Он может поддерживать определенный диапазон деформации, чтобы адаптироваться к различным условиям установки.

По сравнению с жесткими трубами, которые необходимо сгибать или устанавливать по углам с помощью фитингов, гофрированные трубы можно сгибать вручную без специальных инструментов, что очень удобно и значительно снижает трудозатраты.

Короче говоря, цель конструкции гофрированного рукава — сгибать вручную. Тогда вам нужно использовать только простые аксессуары, чтобы адаптироваться к большему количеству случаев установки. Просто он был оптимизирован с точки зрения структуры, так что даже электрические гофрированные трубки из того же материала можно сделать более гибкими.





Для чего используется гофрированный трубопровод?

В Австралии мы обычно называем гофрированный кабелепровод, а в Северной Америке — гибкий кабелепровод. Однако в этой статье мы говорим об электрических кабелепроводах, поэтому цель, как правило, состоит в том, чтобы защитить провода и кабели в домах или коммерческих зданиях. И цели управления кабелем.

Но даже если это один и тот же гофротрубопровод, его обычно делят на легкий, средний и тяжелый Австралия. Основное различие между ними заключается в толщине стенки, легкий тип – самый тонкий, а тяжелый – самый толстый. Чем больше толщина стенки трубы, тем выше ее прочность и долговечность. Они аналогичны электрическим кабелепроводам из ПВХ Schedule 40 и кабелепроводам из ПВХ Schedule 80 в Северной Америке.

Конечно, для любителей самоделок есть более простой способ различать их по цвету. Гофрированные трубы для средних нагрузок обычно серого цвета, а гофрированные трубы для тяжелых условий — оранжевого. Конечно, это также общий стандарт для наших производителей, и он также следует этому руководству. Мы всегда добавляем разные тонеры в процессе производства, чтобы различать их.



Почему кабелепровод гофрированный?

В дополнение к частям, которые мы упомянули выше, гофрированную трубу можно сгибать, чтобы лучше адаптироваться к различным проектам. Он имеет следующие преимущества.



Защита проводов

Как и во всех гофрированных трубах, внешние силы могут серьезно повредить провода внутри. Особенно при длительном воздействии солнца на открытом воздухе или во влажной подземной среде он может эффективно предотвратить слишком быстрое старение проводов и защитить безопасность электричества.

Гибкий электрический провод может показать свои способности. Он может легко сгибаться по углам земли и избегать конфликтных зон при установке и строительстве под землей. Например, там, где вы прокладываете кабель Cat6, или есть много препятствий или окружающий электрический кабель, гофрированная труба может более эффективно обойти их и в то же время обеспечить отличную защиту вашего кабеля.



Управление проводами

Когда мы используем провода с разными характеристиками или различаем провода из разных помещений, мы можем легко отличить их по разным цветам или даже разным диаметрам кабельных трубок. Что доказано в практике установки, может сэкономить много человеческих ресурсов для исследования того, как проходит провод. Самое главное простота обслуживания в ближайшие пару лет.

Однако вы можете использовать комбинацию жестких труб и гофрированных труб для одновременной прокладки всех проводов в проекте. Добавляет набор дифференцированных сигналов, что позволяет быстро найти нужную группу в сложной схеме.



Коммерческие и гражданские дома

В соответствии со строгими законами об охране окружающей среды и требованиями безопасности использование высококачественных проводов и кабелепроводов может удовлетворить эти востребованные коммерческие или гражданские строительные проекты. Например, недавно построенные больницы, гостиницы, лаборатории и другие объекты предъявляют строгие требования к отделочным материалам.

Наша недавно разработанная серия 3-го поколения LSZH (Low Smoke Zero Halogen) жестких кабелепроводов и гибких труб отличается более высокой ударопрочностью, химической коррозионной стойкостью и высоким классом огнестойкости (класс огнестойкости UL94 V-0). Он автоматически гаснет через 5 секунд после отключения источников огня. Выделяется только крошечный дым и на 100% не содержит галогенов, что означает повышение выживаемости людей при пожаре. Мы уже представили детали, и вы можете обратиться к нашей предыдущей статье.

Поэтому мы считаем, что отделочные материалы также будут развиваться в направлении экологичности и защиты окружающей среды, что является тенденцией.



Высокая термостойкость и химическая стойкость

Мы уже упоминали, что высокая термостойкость и химическая стойкость являются естественными преимуществами гофрированных труб и жестких трубопроводов из ПВХ.

По сравнению с металлическими трубами их химическая стойкость лучше, и в процессе производства могут добавляться специальные добавки для защиты от обычных химических воздействий.

Что касается степени стойкости к высоким температурам, мы перечисляем следующее:

Трубка из ПВХ: от -25 ℃ до 100 ℃ (от -13 ℉ до 212 ℉)

LSZH Трубка, от -40 ℃ до 110 ℃ ℉ до 230 ℉)

Это температура, при которой оба могут поддерживать нормальную работу.





Охрана окружающей среды и защита от загрязнений

Уделение большего внимания экологичности и защите окружающей среды является тенденцией будущего. Такие материалы, как ПВХ-пластики, используются уже много лет, их теоретический срок службы составляет более 100 лет, и в настоящее время существуют более надежные технологии переработки. Так что его можно считать экологически чистым материалом.

Более того, благодаря легкому весу и доступной цене пластиковых труб стоимость их использования также ниже. И это может снизить трудозатраты и сократить цикл проекта, поэтому пластиковые трубы имеют незаменимые преимущества.





В чем разница между гофрированными трубами и жесткими трубами?

Как мы упоминали ранее, это не простое сравнение. Поскольку конструкция гофрированного трубопровода проще в использовании, его можно будет сгибать без каких-либо дополнительных специальных инструментов, чтобы адаптировать его к большему количеству проектов установки. Но у каждого есть свои плюсы и минусы.

Гофро -конфеты

Pros,

Легко установка, может адаптироваться к различным случаям установки

Уменьшите используемый фитинг, затем снимите затраты

CONSS,

Требуйте специальную фитинг, такую ​​как адаптер

. имеют разные формулы и процессы, и сопротивление изгибу отличается.



Жесткий кабелепровод

Pros,

прочный и надежный

Широкий выбор аксессуаров может удовлетворить потребности почти всех проектов.



Минусы,

Нелегко сгибается и требует профессионального оборудования или аксессуаров

Немного более высокая стоимость установки



Итак, давайте кратко резюмируем, что два типа дополняют друг друга, и нет абсолютно лучшего или худшего. Нам нужно приобрести и использовать его в соответствии с нашими потребностями в реальном строительстве.



Можно ли использовать гибкие кабелепроводы на открытом воздухе?

Этот вопрос зависит от того, может ли гофрированная электрическая труба, которую вы покупаете, противостоять УФ-излучению или нет, а также рейтингу УФ-излучения.

Пластмассовые трубы, особенно электрические трубы из ПВХ, имеют степень защиты от УФ-излучения. Но после добавления уникальной формулы в производственный процесс способность защиты от УФ-излучения значительно улучшилась. И этот вид трубопровода выглядит темно-серым.

Принимая во внимание различия в рецептурах различных производителей, способность защиты от УФ-излучения обычно тестируется третьей стороной, такой как SGS и другие организации. Они будут следить за процессом и использовать профессиональное оборудование для имитации гофрированной трубы, подвергаемой воздействию ультрафиолетового света в специальной камере для УФ-освещения, проверки старения гофрированной трубы и, наконец, получения подробных данных для оценки.

Если поставщик кабелепровода может предоставить официальные отчеты об испытаниях, его можно использовать на открытом воздухе и противостоять ультрафиолетовому излучению в течение длительного времени.



Насколько глубоко следует закапывать электропроводку?

Возьмем в качестве примера Австралию и США.

Соответствующие правила Австралии требуют, чтобы глубина заглубления общегражданских и коммерческих электрических проводов и труб не превышала 500 мм, а заглубленные кабели отдельных пользователей не превышали 300 мм при копании земли. Для высокого напряжения она может быть более глубокой, достигая 750мм или даже более глубокой. Соответствующие правила NEC 300. 5 в США также показывают, что глубина заглубления электрического кабелепровода из ПВХ не должна превышать 18 дюймов или 450 мм. Глубина может достигать 600 мм (24 дюйма) для высоковольтного электричества в зависимости от случая.

Закопана ли проволочная трубка как можно глубже? Ответ — нет, потому что обслуживание будет более сложным, если зарыть его глубже. Более того, мы должны следовать национальным стандартам, а именно требованиям, связанным с NEC (Национальным электротехническим кодексом). В противном случае это может привести к нарушению правил и наказанию.

Требования детализируют выводы, сделанные различными странами после анализа качественной информации о местонахождении каждой страны. Другой момент заключается в том, что в вашей стране могли быть проложены кабели связи глубоко в земле или построены общественные объекты, такие как метро. Но мы не знаем, поэтому, если кабели будут проложены слишком глубоко, это вызовет проблемы с безопасностью.





Нужно ли приклеивать электрический гофрированный кабель?



Ранее мы обсуждали подобную тему и пришли к выводу, что нужно склеить стыки труб, что имеет два преимущества.

Во-первых, он может эффективно предотвратить ослабление соединения трубы, вызванное внешней силой или другими факторами, чтобы предотвратить прямой контакт внутреннего кабеля с воздухом;

Во-вторых, клей в месте соединения трубы наполнен более мелкими молекулами клея. Зазор в соединении устранен, что может сделать соединение трубы более прочным и одновременно улучшить водонепроницаемость. Избегайте просачивания подземных или грунтовых вод в трубопровод и повреждения проводов.



В чем разница между гофрированной и разъемной гофрированной трубой?

Оба они гофрированные, и технологический процесс не сильно отличается. Единственное отличие состоит в том, что в процессе производства созданного разреза секция не будет полностью закрыта, когда форма была спроектирована, таким образом, формируя форму отверстия. Так что их функции почти одинаковы.

Конечно, несмотря на то, что внешне они лишь немного отличаются друг от друга, в этом дизайне есть свои преимущества. Нам легче тянуть провода.

Никаких дополнительных инструментов, завяжите нить и прижмите ее напрямую. Это небольшое улучшение значительно улучшило характеристики конструкции и последующее обслуживание.

Однако очевидны и недостатки. Нет полностью закрытой гофрированной трубы, ударопрочность снизилась, и существует большая вероятность того, что провод будет подвергаться прямому воздействию воздуха, особенно после того, как труба кабелепровода состарится или повредится.

Однако мы считаем, что он очень удобен при использовании в механическом оборудовании или сооружениях, поскольку часто требует обслуживания. Гофрированный трубопровод обычно необходимо проверять при повреждении или старении. В данном случае это выгодно.



Вот и все, и я надеюсь, что вы поняли это после прочтения этого поста. Если у вас есть другие вопросы или вы хотите узнать о наших продуктах, вы можете связаться с нами, заполнив контактную форму или плавающую панель инструментов справа. Еще раз спасибо за чтение.

Гофрированные электрические трубы. Виды материала. Преимущества

Гофрированные изделия – самый известный и популярный вариант электротехнических труб, используемых в современной энергетике. Их успешно применяют для формирования кабельных линий, прокладываемых в скрытых бетонных и пустотелых конструкциях. Кроме того, на основе электротехнических гофрированных труб создаются сети электропитания и управления для машин с подвижными механическими узлами.

Трубы гофрированные применяются для прокладки электрических сетей открытым и закрытым способом.

Содержание

• 1 разновидности материала
• 2 Преимущества и типы гофрированных труб
• 3 Спецификации гофрированного продукта
• 4 Установка электрических гончиков. прокладку кабеля в трубах нельзя назвать новой. Но только раньше для этой цели использовали изделия из металлической трубы, проката из стали, алюминия или меди. Но появившиеся пластиковые трубы из поливинилхлорида (ПВХ) и полиэтилена низкого давления (ПНД) почти полностью вытеснили их. Однако в некоторых случаях нормативные документы требуют прокладки электропроводки в стальных трубах.

  Гофрированная труба из полиэтилена высокой плотности. Такие изделия отличаются высокой механической прочностью и способностью выдерживать воздействие низких температур. Поэтому их можно монтировать как открытыми, так и скрытыми. Сегодня выпускаются и двухслойные трубы: внутренний слой изготавливается из менее прочного полиэтилена высокого давления, а внешний уже из ПНД.

  Гофрированная труба из ПВХ для кабеля. Прочностные характеристики этих изделий находятся на достаточно высоком уровне. Для их производства используется особая модификация ПВХ, в состав которой входят некоторые специфические добавки. При коротком замыкании труба не горит, не поддерживает горение, а только плавится. Расплав, полученный в ходе этого процесса, изолирует поврежденный участок, препятствуя тем самым распространению огня.

  Электротехнические трубы ПВХ не горят, поэтому их часто используют для прокладки открытой электропроводки в жилых помещениях

  Труба электротехническая стальная. Как и у предыдущих изделий, в его конструкции присутствуют секции большого диаметра и с толстыми стенками, которые перемежаются с сегментами меньшего диаметра и с тонкими стенками. Наличие последних элементов обуславливает невозможность гофрированной стальной электропроводной трубы сильно растягиваться. А вот гибкость металлического гофра, особенно малого диаметра, на высоте.

  Сегодня наиболее востребованы изделия из ПВХ, и на это есть веские причины.

  Преимущества и виды гофрированных труб

  Трубы поливинилхлоридные для электропроводки применяются для прокладки компьютерных, телефонных, телевизионных и электрических сетей на открытом воздухе и внутри помещений.

  Важно! Не рекомендуется производить монтаж при температуре воздуха ниже 5°С.

  По сравнению с аналогичными металлическими изделиями гофрированным электротехническим трубам ПВХ присущи следующие неоспоримые преимущества:

  • при повреждении слоя изоляции кабеля исключен риск поражения электрическим током;
  • простота монтажа и укладки;
  • отсутствие необходимости защиты от коррозии и организации заземления;
  Кабель
  • можно прокладывать не только в помещениях с повышенной влажностью и под землей, но даже под водой.
  • долгий срок службы и малый вес;
  • возможность гнуть материал и отсутствие необходимости сварки значительно облегчает монтаж гофротруб ПВХ для электропроводки;
  • обеспечивают надежную защиту электропроводки, что является гарантией бесперебойной работы сети.

  При необходимости проведения электропроводки внутри стен или пола необходимо использовать тяжелые трубы, выдерживающие большие нагрузки

  В зависимости от максимально допустимой нагрузки данные изделия подразделяются на следующие группы:

  • сверхтяжелые. Способен выдержать нагрузку 1250 Н/5 см. Допускаются к прокладке под землей и применяются в тех организациях, где к уровню безопасности электропроводки предъявляются повышенные требования — детские учреждения, больницы, кинотеатры и т.д.;
  • тяжелый, серия FH. Максимально допустимая нагрузка 750 Н/5 см. Использовать такую ​​трубу ПВХ можно для прокладки кабеля в бетонной стяжке при ведении монолитного строительства;
  • легкие, серия FL. Максимальная нагрузка 350 Н/5 см. Они используются внутри зданий любого типа. Допускается открытая укладка на стены, потолок и пол. Это лучший вариант для подвесных потолков.

  Внутри трубчатого канала изделия каждой серии может быть размещена протяжка — металлическая проволока диаметром 0,9мм. С его помощью значительно упрощается процесс укладки кабеля в гибкий рукав. Поэтому, чтобы не столкнуться с излишними трудностями при установке, перед покупкой поинтересуйтесь, есть ли такая принадлежность в понравившейся модели гофротрубы. В ГОСТ 51613-2000, на что должны ориентироваться производители, это требование не указано.

  Гофра Технические характеристики

  Приобретая трубу поливинилхлоридную гофрированную для электропроводки, необходимо помнить, что в каталоге указывается наружный диаметр, который на несколько миллиметров больше внутреннего. Поэтому выбирайте электрогофру со значением этого параметра, превышающим сечение жгута проводов.

  Выбор диаметра гофротрубы зависит от сечения кабеля, который будет в ней проложен

  Какие внутренние и наружные диаметры гофрированных труб ПВХ, вы узнаете, ознакомившись с данными, представленными в Таблица.

  Таблица 1

  Внутренний диаметр мм	Наружный диаметр мм	Длина пролета, м
  50,6	63	15
  39,6	50	15
  32,5	40	15
  24,3	32	25 или 50
  18,3	25	25 или 50
  14,1	20	50 или 100
  10,7	16	50 или 100



  Совет! Для подбора профиля нужного диаметра необходимо учитывать тот факт, что место, отведенное под кабели, не должно превышать половины объема полости гофрированного рукава для электропроводки. В противном случае тянуть упряжь поводов будет невозможно или затруднительно.

  При наличии троса-протяжки в зависимости от типа подключаемого к сети оборудования оптимальное значение диаметра гофротрубы составляет:

  • если питание подается в помещении на осветительные приборы, достаточно 16 мм;
  • для прокладки проводки к выключателям и розеткам следует приобрести электротехническую гофрированную трубу ПВХ диаметром 20 мм:
  • в межэтажных пролетах и ​​в стенах зданий рекомендуется прокладывать гофрированные электротехнические трубы ПВХ для кабеля диаметром не менее 40 мм.

  Для удобства протяжки проводов следует выбирать гофру со щупом, но ее наличие необходимо учитывать при выборе диаметра трубы

  Технические характеристики гофрированных шлангов из ПВХ представлены в следующей таблице.

  Стол 2

  Материал	Самозатухающий полимерный композит
  Огнестойкость, ˚С	До +650
  Сопротивление изоляции, МОм	100
  Диэлектрическая прочность, В	2000
  Рабочий интервал, ˚С	-25
  Температура монтажа, ˚С	-5
  Степень защиты	ИП55, МЭК 529-89 (ГОСТ 14254)
  Цвет	Серый, RAL 7035



  Для облегчения выбора гофрированных труб ПВХ, пригодных для будущих условий эксплуатации, производители выпускают данную продукцию в различных цветах:

  • черного цвета рекомендуется прокладывать кабельные линии общего назначения;
  • труба гофрированная синяя — телекоммуникации и системы связи;
  Силовые кабели
  • проложены в красной гофротрубе.

  Монтаж электрических гофрированных труб

  Прямые участки магистрали соединяются с помощью специальных муфт. Разветвление проводки осуществляется в монтажных коробках. Для крепления труб к различным поверхностям используются скобы и хомуты, рассчитанные на разные диаметры гофра.

  Крепление электропроводки пластиковыми хомутами различной формы, их размер подбирается в соответствии с диаметром гофры

  Требования к размещению крепежа следующие:

  • для изделий диаметром 16 мм, расстояние скоб (зажимов) друг от друга 35-40 см;
  Гофротрубы
  • сечением более 32 мм требуют более частого крепления – до 25 см.

  Перед началом работ необходимо разметить места, где будут располагаться концы трубы возле щитов. Затем планируется маршрут маршрута, и выбираются точки крепления. После этого определяется расположение распределительных коробок.

  Проложить кабель в гофрированных трубах для электропроводки в следующей последовательности:

  1. Продуть электромуфту сжатым воздухом.
  2. Отрежьте точно отмеренную длину. Если есть трос-протяжка, перекусите и закрепите его, чтобы он не уходил в полость трубы.
  3. Присоедините трос к выступающему концу металлической протяжки и протяните его с противоположного конца гофротрубы.
  4. Если планируется прокладка нескольких кабелей, скрепите их изолентой по всей длине через равные промежутки и стяните.

  Полезно знать! Таким же образом прокладывается кабель в стальной трубе для электропроводки.

  Требования к оформлению

  Основные моменты данной процедуры указаны в ГОСТ 50827-95. Но многолетний опыт использования электротехнических гофрированных труб позволил сформулировать дополнительные рекомендации по правильному монтажу этих изделий.

  Кабели разного назначения не укладываются в одну трубу, для каждого вида сети используется гофра определенного цвета

  Рассмотрим некоторые из них:

  • Сети различного назначения не должны прокладываться внутри одной трубы.
  Электропроводка
  • в настенной гофротрубе выполняется на завершающем этапе. Сначала трубу нужно закрепить, затем залить раствором и дать поверхности сформироваться.
  • Используйте транспортную коробку для увеличения длины трубы. Установите его в центре канала.
  • длина рабочего участка трубы должна быть менее 25 метров.
  • Установите модель с защитой от УФ-излучения на открытом воздухе.

  Трубы гофрированные пока не распространены. Однако наличие неоспоримых преимуществ вскоре может вывести их в лидеры этого сегмента мирового рынка.

  Электрические кабелепроводы, Пластиковые кабелепроводы для электроустановок, Системы кабелепроводов

  Электрический кабелепровод представляет собой трубу, используемую для защиты и прокладки электропроводки в здании или нестроении. Электропроводка может быть изготовлена ​​из металла, пластика, волокна или обожженной глины. Большинство трубопроводов являются жесткими, но для некоторых целей используются гибкие трубопроводы.
  Трубопровод обычно устанавливается электриками на месте монтажа электрооборудования. Его использование, форма и детали установки часто определяются правилами электропроводки, такими как Национальный электротехнический кодекс США (NEC) и другие строительные нормы и правила.

  Электрические кабелепроводы и фитинги могут помочь с вашим оборудованием VAC, станками, морским оборудованием, двигателями и средствами управления, полиграфическим оборудованием, насосами, холодильным оборудованием, трансформаторными соединениями, наружным освещением, автомобильным оборудованием, компьютерами и периферийными устройствами, волоконной оптикой, лабораторным оборудованием, Лазеры, оргтехника, робототехника и многое другое.
  Гибкие неметаллические электрические трубки доступны в торговых размерах от 1/4 до 2 дюймов. Устойчив к коррозии, маслу и воде. Его максимальная гибкость позволяет использовать его в очень тесных помещениях. Он сопротивляется злоупотреблениям, натяжению и дроблению. Гладкая внутренняя поверхность облегчает протягивание проволоки. Легкий вес. Устойчивость к открытому и солнечному свету. Быстрая установка, резка канцелярским ножом или резаком для ПВХ. Цельная жесткая и гибкая конструкция из ПВХ. Подходит для использования в условиях высокой вибрации или изгиба. Идеально подходит для защиты оптоволоконного кабеля.

  ПРЕДПОЧТЕНИЯ

  Они очень легкие, что облегчает их сборку и транспортировку.
  • Их гладкая внутренняя поверхность облегчает ввод кабелей внутрь труб
  • Имеют отличные механические и физические характеристики
  • Они устойчивы к ударам, а также непроницаемы для воды и пыли
  • Они долговечны и не требуют обслуживания
  • гибкие трубы делают возможным непрерывную укладку и легко адаптируются к требованиям местности; Кроме того, эти трубы очень экономичны.
  • используются в диапазоне температур от -40°С до +80°С
  • обладают высокой устойчивостью к коррозии
  • Легкий материал, простой и быстрый в хранении и обращении
  • Удобство транспортировки, простой и дешевый процесс сборки
  • Процесс соединения двух труб ПВХ длится не более 1 минуты, при этом перерывы в движении не длятся очень долго
  • У них тонкие стенки, поэтому прокладка кабелей внутри труб очень быстрая и простая
  • В одной и той же траншее можно укладывать большое количество труб рядом друг с другом
  • Соединения непроницаемы для воды и любых других жидкостей
  • Они устойчивы к коррозии в щелочной, кислотной или любой другой агрессивной среде
  • Они являются прекрасными электрическими изоляторами, а также устойчивы к блуждающим токам
  • Они ударопрочные
  • Устойчивы к старению (срок службы более 50 лет)

  Электрическая гофрированная труба ПВХ Наружные преимущества:

  1, свет, транспортно-разгрузочное оборудование:
  Труба ПВХ — очень легкий материал, обработка, погрузка и разгрузка, удобная конструкция, экономия труда.
  2, ПВХ труба с отличной химической стойкостью:
  Труба из ПВХ обладает отличной кислотой, щелочью, коррозионной стойкостью, подходит для использования в химической промышленности.
  3, сопротивление жидкости трубы ПВХ:
  Труба из ПВХ с гладкой стенкой, сопротивление жидкости, коэффициент шероховатости всего 0,009., ниже, чем другая труба, в том же потоке диаметр может быть уменьшен.
  4, механическая прочность трубы из ПВХ:
  Сопротивление давлению трубы ПВХ, устойчивость к внешнему давлению, прочность, ударопрочность, прочность очень хорошие условия для всех видов работ с трубопроводами.
  5, труба ПВХ для электроизоляции:
  Труба из ПВХ с отличной электроизоляцией для проводов и кабельных каналов, проводов и труб зданий.
  6, труба из ПВХ не влияет на качество воды:
  Трубы из ПВХ не подвержены испытаниям на растворение, подтвердившим качество воды, водопроводные трубы в настоящее время являются лучшими трубами.
  7, простая конструкция:
  Строительные ПВХ трубы стыкуются легко и быстро, поэтому стоимость строительного проекта невысока.

  Применяются для силовых и ПТТ установок в промышленном и строительном строительстве. Их укладывают в раствор и в бетонный слой. Кабели можно быстро и легко вставлять внутрь труб, даже на криволинейной поверхности. Благодаря своей гибкости они практичны для кондиционирования воздуха в холлах, мастерских, ресторанах и других помещениях.。
  Трубопровод может быть проложен под землей между зданиями, сооружениями или устройствами для прокладки силовых и коммуникационных кабелей. Сборка этих трубопроводов, часто называемая блоком воздуховодов, может быть либо непосредственно закопана в землю, либо заключена в бетон (иногда с арматурным стержнем для защиты от сдвигающих усилий). В качестве альтернативы блок воздуховодов может быть установлен в инженерном туннеле. Блок каналов позволит заменить поврежденные кабели между зданиями или добавить дополнительные силовые и коммуникационные цепи без затрат на повторную выемку траншеи. В то время как металлический трубопровод иногда используется для захоронения, обычно в настоящее время используются ПВХ, полиэтилен или полистирол из-за более низкой стоимости, более простой установки и лучшей устойчивости к коррозии.
  Раньше для некоторых подземных сооружений использовалось прессованное асбестовое волокно, смешанное с цементом (например, транзитом). Телефонные и коммуникационные цепи обычно устанавливались в кабелепроводе из обожженной глины.

  Защита кабелей под землей Трубы, трубы для оптических кабелей При строительстве подземных оптических кабелей и кабельных систем связи лучшим решением для обеспечения долговременной защиты кабелей являются жесткие пластиковые трубы. Трубопроводы могут быть заглублены непосредственно в грунт, в бетон или через водные преграды, в бетонные трубы, каналы и блоки, вдоль мостов и эстакад. Трубы предназначены для прокладки оптоволоконных кабелей традиционными способами монтажа – протяжкой шнуром или надуванием. Функциональность труб: • Более быстрое, удобное и экономичное строительство кабельных сетей и подготовка к протяжке кабеля (шнуром или продувкой) • Длительная защита проложенных кабелей • Быстрая замена кабеля без дополнительных земляных работ Преимущества от Использование труб: • Высокая прочность • Легкое соединение труб с помощью муфт • Маркировка длины на трубах позволяет определить длину установки • Высокая стойкость к внешнему и внутреннему давлению • Термическая стойкость (от -25ºC до + 90ºC) • Используемые материалы обеспечивают экологичность труб и длительную устойчивость к воздействию агрессивных веществ, содержащихся в почве.

  Сравнение с другими методами подключения

  Электрический кабелепровод обеспечивает очень хорошую защиту закрытых проводников от ударов, влаги и химических паров. В кабелепровод можно протянуть проводники разного количества, размеров и типов, что упрощает проектирование и строительство по сравнению с несколькими прокладками кабелей или затратами на индивидуальный композитный кабель. Системы электропроводки в зданиях могут подвергаться частым изменениям. Частые изменения проводки становятся проще и безопаснее за счет использования электрического кабелепровода, поскольку существующие проводники могут быть удалены и установлены новые проводники с небольшим нарушением пути кабелепровода.
  Система трубопроводов может быть водонепроницаемой или погружной. Металлический кабелепровод можно использовать для защиты чувствительных цепей от электромагнитных помех, а также для предотвращения излучения таких помех от закрытых силовых кабелей.
  При установке с надлежащей уплотнительной арматурой трубопровод не пропускает горючие газы и пары, что обеспечивает защиту от пожара и взрыва в местах работы с летучими веществами.
  Некоторые типы кабелепроводов одобрены для непосредственной заливки в бетон. Это обычно используется в коммерческих зданиях, чтобы позволить устанавливать электрические и коммуникационные розетки посреди больших открытых площадок. Например, в торговых витринах и открытых офисных помещениях используются напольные кабельные коробки для подключения силовых и коммуникационных кабелей.

  Как металлические, так и пластмассовые трубы можно согнуть на строительной площадке, чтобы обеспечить аккуратную установку без чрезмерного количества изготовленных фитингов. Это особенно выгодно при следовании неправильным или криволинейным профилям здания. С помощью специального оборудования трубу изгибают без перегибов и вмятин.
  Стоимость монтажа кабелепровода выше, чем при других методах прокладки, из-за стоимости материалов и труда. В таких приложениях, как жилищное строительство, высокая степень защиты от физических повреждений может не потребоваться, поэтому расходы на кабелепровод не гарантируются. Проводники, установленные внутри кабелепровода, не могут рассеивать тепло так же легко, как те, которые установлены в открытой проводке, поэтому допустимая токовая нагрузка каждого проводника должна быть уменьшена (снижена номинальная мощность), если несколько проводников установлены в одном кабелепроводе. Нецелесообразно и запрещено правилами электропроводки иметь суммарные изгибы более 360 градусов на участке трубопровода, поэтому должны быть предусмотрены специальные выходные фитинги, позволяющие устанавливать проводники без повреждения в таких участках.
  Некоторые типы металлических кабелепроводов могут также служить в качестве полезного соединительного проводника для заземления (заземления), но правила электропроводки также могут диктовать стандарты качества изготовления или дополнительные средства заземления для определенных типов. Хотя в качестве заземляющего проводника иногда можно использовать металлический кабелепровод, длина цепи ограничена. Например, длинный кабелепровод в качестве заземляющего проводника может иметь слишком высокое электрическое сопротивление и не обеспечивать надлежащую работу устройств перегрузки по току при неисправности.

  Типы

  Трубопроводные системы классифицируются по толщине стенки, механической жесткости и материалу, из которого изготовлены трубки. Материалы могут быть выбраны с учетом механической защиты, коррозионной стойкости и общей стоимости установки (работа плюс стоимость материалов). Правила электромонтажа электрооборудования во взрывоопасных зонах могут требовать использования определенных типов кабелепроводов для обеспечения утвержденной установки.

  Гофрированная труба из ПВХ для электрокабеля
  Трубы гофрированные безгалогеновые для электроустановок
  Трубы пластиковые для электроустановок
  Гофрированная труба из ПВХ для автомобильных проводных/электрических резьбовых труб
  защитные трубы ламп и фонарей проволока
  трубки кондиционера и стиральной машины

  • Sewer & Drain
    China Linked Plastic pipe Corp является вашим поставщиком фитингов для канализационных труб из ПВХ.
