Арматурный каркас для ленточного фундамента своими руками

Прочность и долговечность любого строения начинается с качественно устроенного основания. Огромное влияние на эксплуатационные свойства базиса здания оказывает его армирование. Поэтому к его устройству, в принципе, как и к любому другому этапу строительства, нужно подходить ответственно. Сделать самостоятельно качественный арматурный каркас для ленточного фундамента не так уж и сложно, если соблюдать все правила и рекомендации.

Роль армокаркаса

Бетон – очень прочный и долговечный материал, идеально подходящий для устройства такого ответственного элемента здания, как фундамент. Но есть и в его отличном послужном списке небольшая брешь – бетон не выдерживает больших статических, и уж тем более динамических нагрузок на изгиб. Чтобы исправить такой недостаток в его тело вживляют арматурный каркас, который принимает на себя роль своеобразного скелета.

Металлическая конструкция в фундаменте не только улучшают показатели бетонного основания на изгиб, но и помогают ему стойко переносить все деформации и распределять любые нагрузки.

Сегодняшние нерадивые строители упускают из своего внимания эти неоспоримые преимущества металлического каркаса, и гонясь за максимальным удешевлением постройки, используют арматурную конструкцию либо частично, либо из некачественного металла, что впоследствии дает трещины в фундаменте и стенах.

Чтобы этого не произошло, приобретайте только качественный металл. А схема правильной вязки арматуры для ленточного фундамента должна стать главной инструкцией на время производства работ по устройству основания.

Как выбрать арматуру для вязки каркаса?

Выбор металла для изготовления каркаса полностью ссылается на подробные расчеты ленточного фундамента. Они обычно прикладываются к готовому проекту здания. Но если его составляете сами, то делать расчет фундамента необходимо руководствуясь ГОСТом 27751.

После получения конкретных расчетов нагрузок на фундамент станет ясно какая марка и вид арматуры максимально подходит для создания усилительной конструкции каркаса.

Обычно для армирования основания небольшого одноэтажного дома в качестве продольных стержней используют ребристую арматуру с диаметром 10 – 20 мм. Для совсем небольших построек, например, дачного домика или гаража, более применимы металлические прутья с диаметром 8 мм. А для продольных стержней или изготовления хомутов больше подходит арматура круглого сечения гладкая или ребристая с диаметром 6 – 12 мм.

При выборе арматуры нужно также заострять внимание на ее профиле. Чем чаще «завитушки» огибают стальной прут, тем лучше будет сцепление металлического каркаса с бетонным телом фундамента.

Как рассчитать количество арматуры для фундамента?

Опираясь на СНиП 52-01-2003 «Бетонные и железобетонные конструкции» минимальное количество арматуры в фундаменте должно составлять не менее одной десятой процента от площади сечения ленты основания. Например, для фундамента с высотой 1500 мм и шириной 500 мм общая площадь сечения металлических прутков арматуры должна быть не менее 750 мм².

Чтобы получить нужное количество стержней необходимо разделить полученное значения минимального сечения площади арматуры на диаметр выбранного металла. Получившее значение округляем в большую сторону и получаем количество стержней, необходимых для вязки качественного каркаса для своего фундамента.

И последние, что нужно определить – это диаметр использованной арматуры. Опять же, при ее выборе нужно полагаться на множество произведенных расчетов. Но в этом деле также поможет упрощенная информация, сведенная в таблицу.

Для расчета количества металла нужно произвести несколько нехитрых действий:

• Нужно знать длину ленты. И это значение умножить на количество стержней продольных во всех ярусах;
• Количество требуемых хомутов нужно перемножить с длиной арматуры, необходимой для изготовления хомута;
• Нужно учесть дополнительный расход металла — 80 см на стык.

Рекомендации по усилению ленточного фундамента

С учетом того, что вязать арматуру для ленточного фундамента не так уж сложно, стоит все-таки придерживаться рекомендаций, чтобы достичь максимального качества металлического каркаса:

• Армируется вся площадь без исключения;
• Сварка мест соединения металлических стержней нежелательна, так как любой вид сварки ухудшает прочностные характеристики арматуры. Если уж и использовать ее, то только в самых крайних случаях;
• Чтобы не допустить коррозии металла запрещается оголять его кромки;
• Для вязки следует применять небольшой самодельный металлический крючок, а вот использование дрели не рекомендуется. С ее помощью добиться нужного узла практически невозможно;
• Для крепления арматурных элементов каркаса используется тонкая мягкая проволока.

Процесс вязки армокаркаса на земле

Сначала прямолинейные участки каркаса вяжутся на земле, а уже после устанавливается в опалубку фундамента и устанавливаются соединяющие углы.

Этап 1. Чтобы правильно определить размер каркаса нужно помнить о том, что он должен заливаться бетоном со всех сторон примерно на пять сантиметров. С учетом этой информации нужно подготовить проволоку и прутки. Длина проволоки для одного узла примерно 20 см. Лучше начинать делать каркас с самого маленького отрезка фундамента.

Этап 2. На ровную поверхность нужно положить два нижних стержня и аккуратно подровнять.

Этап 3. Примерно на расстоянии в 20 см от концов стержней нужно привязать горизонтальные прутки. Для этого кусок проволоки складывается вдвое и с помощью него соединяются металлические элементы обычными прокручивающими движениями. При этом плотность узла должна быть умеренной – не слишком тугой, но и не свободной.

Этап 4. На расстояние примерно 50 см нужно привязать таким же способам остальные продольные элементы.

Этап 5. Таким же способом нужно изготовить верхнюю часть каркаса.

Этап 6. Готовые части нужно положить друг напротив друга набок, чтобы части приняли устойчивое положение. Расстояние между ними должно быть ровно длине вертикальных прутков.

Этап 7. Планомерно привязывайте оставшиеся боковые части, при этом для верности проверяйте размеры заготовок. Соединили одну сторону? Отлично! Переворачивайте заготовку каркаса и продолжайте.

Этап 8. Опираясь на вышеописанное мини руководство изготовьте все прямые части для фундамента.

Этап 9. На распорки уложите каркас в опалубку на высоту более 5 см.

Этап 10. Обмерьте угловые участки и сделайте по значениям заготовки.

Этап 11. Присоедините сначала нижние поворотные части, потом вертикальные и верхние. Помните, что нахлест должен быть не менее 50 см.

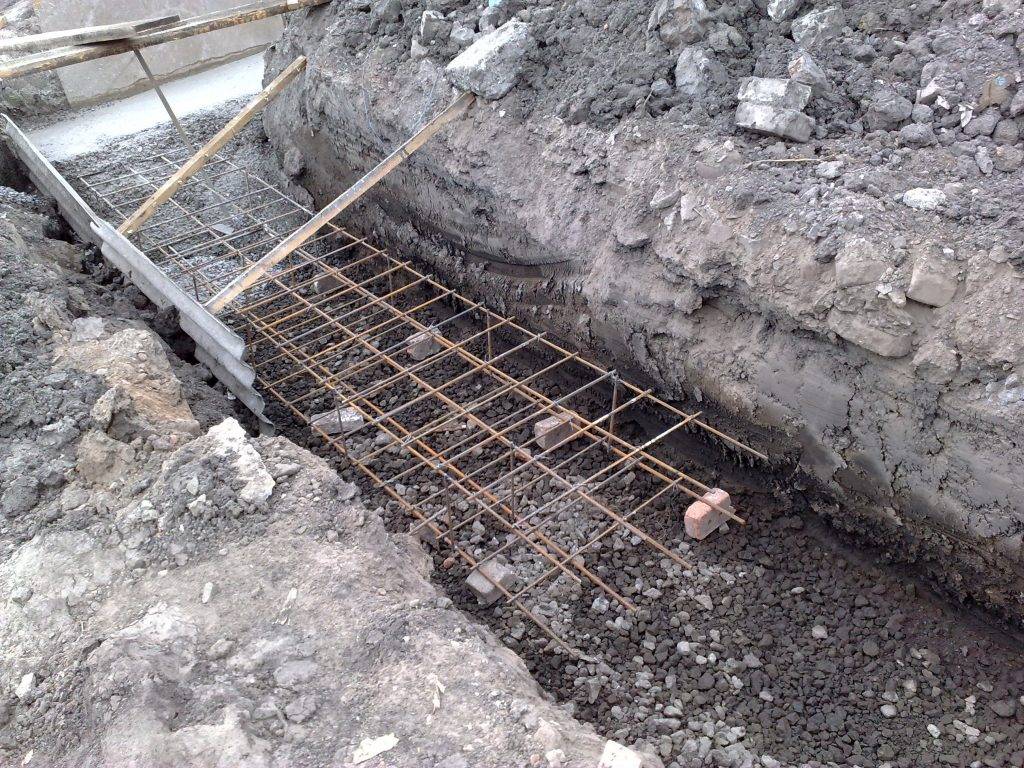

Процесс создания металлического каркаса в опалубке

Вязать каркас в траншеи приносит стеснения из-за недостатка места. Но дело пойдет достаточно быстро если удобно организовать рабочее место и набить руку.

Этап 1. На дно траншеи нужно положить камни, толщиной примерно 5 см. Их можно заменить специальными пластиковыми фиксаторами для арматуры.

Этап 2. Начинайте с соединения продольных прутьев и поперечных стержней. Для облегчения работы можно сразу привязать вертикальные арматурные заготовки.

Этап 3. После установите верхнюю часть каркаса.

Этап 4. Сначала нужно смастерить все прямые ленточные части, а уже после приступать к угловому соединению.

Этап 5. В углах каркас подвержен большим нагрузкам. Компенсировать это поможет использование большего диаметра арматуры.

Нестандартный способ вязки каркаса

Для максимального упрощения процесса создания металлического каркаса можно соорудить нехитрое приспособление, из подручных материалов. Оно не только значительно ускорит вязку, но и поможет справиться с ней без посторонней помощи.

Этап 1. Сделайте четыре заготовки из досок длиной с арматурные прутья и соедините их по две на расстоянии равным длине вертикальных перемычек.

Этап 2. Смастерите импровизированные стойки – упоры, на которые можно положить полученные заготовки. Главное, чтобы они стояли на ровной поверхности.

Этап 3. Зафиксируйте связанные доски. Так у вас получился замечательный макет будущего каркаса, по которому вы можете без особого труда создать металлическую его копию.

Полезные советы

Чем меньше соединений, тем прочнее каркас из арматуры. К тому же это намного облегчит производство работ и сэкономит дорогостоящий материал.

Вязать металлический каркас выгоднее загнутыми вертикальными распорками, нежели отдельными кусками. Такая технология значительно экономит деньги и силы, затрачиваемые на сооружение каркаса. Гнуть арматуру можно на специальном станке, а можно потратить пару часов и сделать его самостоятельно.

Если вы не знаете, как вязать арматуру для каркаса и нет подобного опыта работы, то лучше всего найдите помощников. Это не только облегчит вам работу, но и сведет к минимуму травматизм на стройплощадке.

Как вы убедились, создать самостоятельно каркас не так уж сложно. Главное – сделать правильные расчеты и приложить немного усердия.

Каркас для фундамента из арматуры: особенности, разновидности, этапы работ

Дата: 12 января 2019

Просмотров: 7649

Содержание

• Проектный этап
• Особенности конструкции
• Разновидности крепления арматуры
• Специфика вязки
• Виды усиленных конструкций
• Типы армированных фундаментов
• Последовательность операций
• Итоги

Ответственной частью любого строения является фундамент, изготовление которого должно осуществляться с особой тщательностью. Соблюдение строительных требований обеспечивает качество, длительный ресурс эксплуатации, надежность возводимого здания. Арматурные каркасы применяются практически во всех видах оснований.

Основа из бетона, в котором отсутствует армокаркас, не обладает требуемой прочностью. Бетон способен воспринимать только сжимающие нагрузки, а каркас из арматуры компенсирует растягивающие усилия, различные виды деформаций, обеспечивая целостность основы.

Изготовление армокаркасов из стальных прутков определенного сортамента осуществляется на основе результатов предварительно выполненных расчетов. Это позволяет воспринимать значительные нагрузки, обеспечивает высокий запас прочности частным постройкам и ответственным конструкциям из монолитного бетона.

Рассмотрим особенности металлического контура усиления, виды армирования фундамента, способы фиксации стальных прутков, технологию выполнения операций.

Металлическая составляющая фундамента служит не только в качестве каркаса: арматурные прутья необходимы для того, чтобы воспринимать растягивающие нагрузки и деформации

Проектный этап

Сортамент применяемой арматуры влияет на ресурс эксплуатации строения и определяется на проектной стадии. До приобретения материалов на арматурный каркас для ленточного фундамента следует выполнить комплекс подготовительных мероприятий. Осуществление в полном объеме подготовительных мероприятий гарантирует долговечность будущей постройки.

Армирование ленточного фундамента

Проектная стадия предусматривает выполнение следующих мероприятий:

• Изучение, анализ особенностей почвы, массы возводимого здания. Оценка данных параметров позволяет выполнить расчет усилий, произвести выбор требуемой арматуры. Диаметр прутков составляет от 10 мм для легких строений до 14-17 мм для тяжелых конструкций, возводимых на слабых почвах.
• Определение вида будущего основания. От выбранного типа фундамента зависит сортамент применяемых прутков. Для столбчатой, ленточной и монолитной основы используются стержни разного размера.
• Расчет потребности в арматурных прутках, учитывающий размеры возводимого здания, особенности фундамента, тип почвы. Зная необходимое количество, не сложно подсчитать потребность в финансовых ресурсах.

Несмотря на то, что функция арматурного скелета для любого железобетонного основания одна и та же, конструкции таких каркасов различаются для отдельных типов фундаментов

Особенности конструкции

Производство арматурных каркасов осуществляется из стальных прутков со специальными ребрами, обеспечивающими повышенный коэффициент сцепления с бетоном. Применение гладких стержней не позволяет добиться целостности железобетонного массива, подвергающегося воздействию усилий и температурных факторов.

Прочность каркасов из арматуры зависит от следующих факторов:

• марки применяемых металлических стержней;
• сечения используемых прутков;
• правильно разработанной схемы конструкции, регламентирующей количество, сортамент арматуры;
• выбранного метода фиксации арматуры.

Ленточный железобетонный фундамент армировать сложнее всего: суть остается прежней, но количество манипуляций и трудоемкость процесса формирования каркаса усложняется

Каркас для фундамента изготавливается с использованием арматуры, диаметр которой не должен быть меньше 12 мм. Применение уменьшенного сортамента возможно для усилений, предназначенных для подсобных строений, небольших дачных построек, гаражей, зданий из газонаполненных композитов или пеноблоков.

Для усиления оснований частных построек применяют прутки класса А-2 или А-3, прочностные характеристики которых способны обеспечить устойчивость, долговечность основы, а, следовательно, возводимого здания.

Правильное армирование фундамента

Разновидности крепления арматуры

Арматурные каркасы состоят из отдельных металлических стержней, объединенных в единую конструкцию с использованием следующих методов:

• Соединения прутков с помощью электрической сварки.
• Фиксации арматуры с использованием вязальной проволоки.

Проверенный способ фиксации стержней арматуры для ленточного основания – использование проволоки для вязки и выполнение работ с помощью специального приспособления.

Применение электросварки для крепления прутков обладает рядом недостатков, связанных с нарушением структуры металла, уменьшением прочностных характеристик.

Сварка каркасов не получила широкого распространения. Остановимся на особенности крепления стержней с помощью вязальной проволоки.

Специфика вязки

Производство арматурных каркасов с фиксацией элементов вязальной проволокой осуществляется следующими методами:

• обвязка арматуры ручным способом, отличающимся повышенной трудоемкостью, требующим приложения значительных усилий, высоких затрат времени. Фиксация стержней производится в местах стыковки с использованием отожженной проволоки диаметром 0,8-1,2 мм. При ручном методе используются пассатижи или специальный крючок для выполнения вязки, использование которых позволяет прочно скручивать концы проволоки, обеспечивать фиксацию стержней;

Арматурные стержни соединяются воедино специальной проволокой

• автоматизированным методом, предполагающим применение специального пистолета для вязки. Устройство гарантирует качественное соединение прутков, быстрое выполнение операций. Время, необходимое для фиксации пары прутков, не превышает одной секунды. Пистолет применяется при выполнении значительных объемов работ.

Арматурные каркасы, элементы которых скреплены вязальной проволокой, характеризуются прочностью, обеспечивают долговечность возводимого фундамента.

Виды усиленных конструкций

Функциональное назначение разновидностей пространственных конструкций, изготовленных из металлических прутков – обеспечение прочности железобетонного монолита. Каркас арматурный для фундамента определенного типа имеет свои конструктивные особенности, предусматривающие:

• Наличие двух поясов контура усиления, скрепленных с помощью поперечно расположенных стержней. Применяется для цельного основания ленточного типа.
• Использование стержневой сетки, обеспечивающей жесткость плиточных фундаментов.
• Применение вертикально расположенных стержней, скрепленных цельными поперечными контурами, гарантирующими прочность буронабивных оснований свайного типа.

Каркас для плитного фундамента представляет собой две арматурные сетки, расстояние между которыми определяется исходя из выбранной толщины плиты

Типы армированных фундаментов

Рассмотрим разновидности железобетонных оснований, для усиления которых применяются стальные прутки:

• основание ленточного вида распространено в частном строительстве, а также в промышленной сфере. Каркас арматурный для фундамента ленточного типа – сложная и ответственная конструкция, элементы которой фиксируются вязальной проволокой или хомутами, изготовленными из пластика. Пространственная конструкция воспринимает растягивающие и сжимающие усилия, обеспечивая целостность фундамента. Изготовление арматурных каркасов для ленточных оснований осуществляется непосредственно как в смонтированной опалубке, так и отдельно, с последующим опусканием в траншею готовых элементов;
• плиточный фундамент актуален при возведении зданий на проблемных почвах. Толщина плиты регламентирует жесткий интервал между двумя стержневыми сетками, представляющими арматурные каркасы. Металлические стержни сеток расположены внутри бетонного массива, надежно защищены от коррозии. Толщина защитного слоя составляет 5 сантиметров. Сетки изготовлены из поперечных и продольных стержней, сечение которых составляет 12-14 мм;
• свайный фундамент буронабивного типа позволяет запускать объект в эксплуатацию непосредственно после возведения, но характеризуется длительным циклом выполнения подготовительных мероприятий. Армокаркас отличается простой конструкцией по сравнению с другими видами усиления фундаментов. Каркас из арматуры содержит продольно размещенные стальные прутья. Длина превышает габарит буронабивной сваи на 0,3-0,5 м. Конструктивно рама представляет группу из 4-6 стержней диаметром 12 мм. Они обвязаны поперечными хомутами, форма которых напоминает треугольник или окружность.

Таковы разновидности фундаментов, при обустройстве которых применяются арматурные каркасы.

Последовательность операций

Самостоятельно осуществляя работы по формированию контура усиления ленточного основания, руководствуйтесь приведенными рекомендациями по выполнению операций:

• Заготовьте прутки необходимой длины, диаметра, соответствующие предварительно разработанному эскизу.
• Нарежьте стержни, соблюдая требуемые размеры.
• Уложите с расчетным интервалом гладкие поперечные прутки (сечением 6-8 мм) требуемого размера, обеспечив расстояние 5 сантиметров до краев ленты.
• Разместите сверху два ребристых прутка диаметром 12-16 миллиметров, формирующие нижний контур.
• Установите вертикальную арматуру в точках сопряжений прутков, обеспечив ее длину на 10 сантиметров ниже общей высоты будущего основания.
• Обеспечьте расстояние, равное 5 см, от контура усиления до грунта, используя куски кирпича, отходы, специальные подставки.
• Зафиксируйте элементы, используя вязальную проволоку и специальное приспособление.
• Выполните сборку и фиксацию прутков верхнего яруса, аналогичным образом.
• Проверьте надежность крепления проволоки, неподвижность пространственной конструкции.

Осуществляя сборку, крепление стержней, расположенных на каждом из ярусов, предварительно согните с помощью специального инструмента выступающие концы длиной 30 сантиметров, что обеспечит необходимое перекрытие, жесткость угловых зон, позволит сформировать надежный пространственный армокаркас.

Итоги

Материал статьи содержит рекомендации, позволяющие изготовить армокаркас основания, обеспечивающий прочность, долговечность возводимого здания. Потребуются качественные материалы, необходимый инструмент и немного терпения.

Филонцев Виктор Николаевич

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках — 12 лет, из них 8 лет — за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

Арматурный каркас для фундамента: 🔨 материалы, особенности возведения

Под арматурным каркасом подразумевается остов фундамента. Его изготовление осуществляется из стальных прутков. Их задача сводится к двум целям:

• Не допускать деформацию фундамента.
• Перенимать на себя растягивающую нагрузку.

В основу закладывается стальной прут, имеющий гладкую и ребристую структуру. Его укладка осуществляется в вертикальном и горизонтальном положении. Те прутья, которые располагаются вдоль почвы имеют ребристую фактуру. Эти ребра обеспечивают качественное сцепление с бетонном. Посредством этого исключается вероятность деформаций.

Оглавление:

• Этапы составления арматурного каркаса.
• Разновидности арматурных каркасов для разных типов фундамента.
• Особенности укладки арматурного каркаса для разных типов фундамента.
• Особенности составления каркаса.
• Каркас для ленточного основания.
• Свяжитесь с нами, и мы произведем все работы качественно.

Этапы составления арматурного каркаса

Процесс формирования арматурного каркаса требует соблюдения определенной последовательности. Весь каркас формируется в следующих этапах:

• В грунт внедряется стальная арматура в вертикальном положении. Структура прута должна быть гладкой. Диаметр до 8 мм и не меньше 6 мм.
• Теперь формируется нижний пояс. Для этого используются прутья с ребристой поверхностью. Диаметр прута от 14 до 16 мм. Этот стержень укладывается вдоль всей траншеи.

• Далее необходимо установить перпендикулярно стальные стержни. Для соединения используется специальная проволока для вязания арматуры или сварка. Так, стержни с ребристой поверхностью крепятся к продольному стержню вертикально посредством специальной проволоки для вязания.
• В заключение остается сделать верхний пояс. Для него также используется арматура с ребристой поверхностью. Так, верхний пояс соединяется с установленной вертикальной арматурой посредством специальной мягкой проволоки для вязания.

Разновидности арматурных каркасов для разных типов фундамента

Арматурный остов подразделяется на несколько типов. Выбор того или иного напрямую зависит от разновидности заложенного фундамента. Благодаря этому достигается необходимая прочность основания:

• Ленточный фундамент. В этом случае изготавливается арматурный пояс с двумя поясами. Между ними должны находится поперечные арматуры, выполняющие роль скрепления.

• Плитный фундамент. Арматурный каркас дополнительно усиливается арматурной сеткой. Между собой все связывается вязальной проволокой.
• Свайный фундамент. В этом случае, арматурный каркас изготавливается так, чтобы арматура была направлена в вертикальном положении.

Особенности укладки арматурного каркаса для разных типов фундамента

Укладка остова на ленточный фундамент осуществляется с установки вертикального прутка. На него следует закрепить несколько горизонтальных стержней, имеющих ребристую форму. Тот прут, который опускается в грунт, должен иметь гладкую структуру. Что касается верхнего профиля, то его привязка осуществляется к поперечному прутку. После этого осуществляется монтаж рабочей арматуры. Благодаря этому и формируется верхний пояс арматурного каркаса.

В случае изготовления арматурного каркаса для плитного фундамента, используется две арматурные сетки. Арматурная сетка изготавливается из продольных и поперечных стальных стержней. Их поверхность должна быть ребристой. Диаметр арматуры от 12 до 14 мм. Также устанавливаются угольные перемычки между этими сетками.

Совет эксперта! Чтобы обеспечить надежную адгезию бетонного состава с уложенным арматурным каркасом, со всех сторон на расстояние в 50 мм следует оставить место. Как показывает моя практика, это прекрасное решения, позволяющее достигать высокой прочности готового основания.

При сооружении свайного фундамента, для арматурного каркаса помимо арматурного прутка применяется периодичный профиль. Между собой данные элементы следует соединить при помощи круглых хомутов или треугольной формы. Далее каркас опускается в изготовленную скважину. Длина каркаса определяется длиной забиваемой сваи. Количество прутьев бывает минимум два, максимум четыре.

Особенности составления каркаса

Чтобы будущий фундамент получился необходимой прочности, следует уделить особое внимание выбору арматуры для плетения каркаса. Так, при строительстве загородного дома или коттеджа, можно использовать арматуру класса А-3. Арматурный каркас в этом случае изготавливается из металла. За счет этого будет сохраняться упругость основания. А при отрицательных температурах в зимний период, фундамент будет иметь необходимую прочность. Как следствие, такую арматуру можно изгибать на 90 градусов без риска ее повреждения.

Совет эксперта! Если условия эксплуатации идентичные, то рекомендуется использовать арматуру для каркаса класса А-2. Она будет изгибаться на 180 градусов.

Каркас для ленточного основания

Еще одно важное условие, касающееся изготовления каркаса для ленточного фундамента. Его укладка осуществляется на бетонную подготовку. Используется та, которую можно заменить:

• полимерными материалами;
• специализированными насадками.

Эти насадки и материалы должны справляться с негативным воздействием и не допускать деформацию. Те ленты, которые располагаются перпендикулярно, следует закрепить к выпускам арматуры. Их следует изогнуть посредством специального инструмента, как правило, он есть у профессионалов.

Совет эксперта! Для достижения максимально лучшего результата, выпуск должен иметь в диметре профиля 30. Данная технология обеспечивает высокую жесткость всего сооружения. Как следствие полностью исключается неравномерная деформация.

Свяжитесь с нами если нужен свайный фундамент

Наша компания «Богатырь» готова представить в ваше распоряжение ведущих технологов и специалистов по изготовлению каркасов для фундамента свайного типа. Они в совершенстве имеют отточенные навыки, благодаря чему достигается результат. В основе любого свайного фундаменты мы используем только качественную жб продукцию, которая рассчитана на предполагаемые нагрузки. Все работы будут выполнены вовремя. Звоните, готовы в любой момент приступить к созданию хорошей опора для вашего фундамента.

Почему ваш фундамент — самая важная часть вашего дома

Может показаться, что это простая часть общего процесса строительства, но ваш фундамент — это самая важная часть всего вашего проекта. Основная причина этого заключается в том, что любые ошибки, которые вы совершаете в фундаменте, будут только усугубляться по мере продвижения вверх. Это известно как совокупность дефектов, и это означает, что ошибки растут. Вот пример: вы заметили, что ваша плита фундамента выходит за пределы квадрата на 3/4 дюйма, когда вы начинаете обрамлять. Он также находится на 1/2 дюйма вне уровня по всему зданию. Вы полагаете: «Ну, я могу справиться с этим. Я просто поправлю это в кадре».

Завершив обрамление, вы поднимаетесь на крышу и замечаете, что площадь здания теперь на 1 дюйм выше, чем на 3/4 дюйма. Облом, но вы полагаете, что можете зафиксировать его в каркасе крыши.

К тому времени, когда появится металлическая крыша, квадратные панели уже не подходят к вашей неквадратной крыше, и вам нужно «заставить ее работать». В конце концов, все и ваша бабушка могут видеть, что крыша не квадратная, а простая ошибка в вашем фундаменте испортила вид дома. Я действительно видел, как это происходит с кем-то. Это была «простая» ошибка, и она становилась все хуже и хуже по мере того, как он поднимался в процессе строительства.

Вот еще одна причина, по которой ваш фундамент заслуживает самого пристального внимания и внимания к деталям: весь ваш дом стоит на нем! Если вы экономите здесь и что-то не получается, это не просто исправить. Стоит ли дополнительные несколько долларов, чтобы добавить немного больше арматуры к плите? Да. Обеспечение того, чтобы фундамент был построен в соответствии с самыми лучшими возможными стандартами, очень того стоит. Вот несколько простых вещей, на которые следует обратить внимание при строительстве фундамента и/или плиты.

1. Убедитесь, что арматурный стержень имеет правильный размер и расположен на правильном расстоянии для вашей почвы/геологических условий. Типичный жилой дом в Соединенных Штатах использует арматуру № 4 в фундаментных стенах и № 3 в плите по сетке 18 x 18 дюймов. Расположение арматуры фундамента зависит от размера стены фундамента и местных норм.
2. Не допускайте, чтобы какой-либо арматурный стержень «выходил на свет» или даже приближался к нему. Ни одна арматура не должна заканчиваться или располагаться в пределах 4 дюймов от края бетона. Арматура ближе, чем это, может впитывать влагу извне и ржаветь. Эта ржавчина будет сползать по арматуре и со временем сделает всю систему арматуры бесполезной.
3. Обратите особое внимание на расположение фундамента и плиты. Убедитесь, что углы прямые и ровные. Чем ближе вы к совершенству, тем лучше, но ни в коем случае вы не должны быть более чем на 1/4 дюйма от площади или уровня для дома примерно 2000 SF. Используйте лазерный уровень, если у вас есть один или лучший резерв всех времен: водяной уровень. Это самый дешевый уровень, который вы когда-либо покупали. По сути, это прозрачная пластиковая трубка, вода и немного красного пищевого красителя, чтобы лучше видеть линии уровня.
   Вы даже можете использовать этот набор самостоятельно.
4. Подождите, пока вода не испарится с верхней части плиты, прежде чем начинать затирку. Если вы вдавите эту воду обратно в поверхность бетона, она ослабит его. Дайте ему слить воду, которая ему «не нужна», а затем приступайте к завершению работы.
5. Если вы планируете окрашивать бетон кислотой, не перекрашивайте поверхность. Если вы слишком сильно отполируете поверхность, вы запечатаете ее так, что кислотное пятно не сможет вступить в реакцию. Вы определенно можете получить гладкую поверхность, не поймите меня неправильно, ключ не в том, чтобы выбить плиту затирочной машиной.
6. При необходимости используйте ступенчатый фундамент, чтобы свести к минимуму использование бетона. Если у вас есть участок с уклоном, поставьте фундамент вверх или вниз по склону холма, чтобы работать с топографией. Обязательно измерьте шаги и держите их в соответствии с курсами тюков, чтобы вы могли перемещать тюки по дороге, если это подходит к вашему дизайну. Это применимо не во всех случаях, но если это так, было бы здорово сделать это правильно при закладке основы, чтобы упростить работу с тюками.
7. Потратьте немного больше времени на фундаментные болты при отделке плиты. Многие люди не уделяют этому много внимания, потому что считают, что «это будет закопано в стену, так что кого волнует, хорошо ли это выглядит». Это один из способов умножения ошибок. Когда вы добавите свои схождения 4×4 к ряду фундаментных болтов, торчащих из плохо обработанного бетона, вы быстро обнаружите, что 4×4 не будут сидеть ровно. Толстые 4×4 не будут сгибаться, как 2×4, чтобы стать плоскими, поэтому у вас останется носок, который в некоторых местах поднят вверх, а в других — плоский. Это не только позволяет создавать воздушные зазоры, через которые могут путешествовать жуки, но и портит кадр еще до того, как вы его начнете. Закончите эти области хорошо, и вы будете счастливы, что сделали это.
8. Используйте клиновые болты или другие анкеры «после отверждения» для внутренних носков. Добавляя внутренние анкерные болты после того, как бетон был закончен, вы можете улучшить отделку бетона (не только для болтов, как описано в № 7, но и для вашего пола, который будет находиться очень близко к местам расположения анкерных болтов). Использование сверла в болтах также делает компоновку и установку внутреннего схождения намного проще и точнее.
9. Не забудьте провибрировать доски опалубки, чтобы устранить «соты» бетона. Это не только повышает прочность стены, но и увеличивает красоту. Это может быть так же просто, как стучать молотком по опалубке, пока бетон еще влажный. Сделайте это ДО того, как вы закончите поверхность, так как вибрация может привести к тому, что поверхность бетона немного упадет.
10. Используйте подходящие крепления для заливки. Нет ничего хуже, чем лопнуть опалубку во время заливки. Это означает, что будет использовано больше бетона, и ваша красивая прямая линия будет расстреляна. Используйте множество диагональных раскосов для поддержки форм во время заливки.

Вы можете узнать больше о заливке фундамента из нашей обширной серии обучающих видеороликов.

Он содержит более 10,5 часов первоклассных, профессиональных инструкций по всему, от фундаментов до каркаса, тюков (стоек, балок и несущих конструкций) и штукатурки.

При покупке вы даже получаете БЕСПЛАТНЫЙ набор чертежей домика с видом на горы. Все это всего за 40 долларов, и оно мгновенно доставляется на ваш почтовый ящик.

Foundation Footings And Rebar — Bilder und Stockfotos

61Bilder

• Bilder
• Fotos
• Grafiken
• Vektoren
• Videos

Durchstöbern Sie 61

foundation footings and rebar Stock-Fotografie und Bilder. Oder starten Sie eine neuesuche, um noch mehr Stock-Photografie und Bilder zu entdecken.

bewehrungsbeton-rahmenfundament — фундаментные фундаменты и арматура stock-fotos und bilder

Bewehrungsbeton-Rahmenfundament

vorbereitung von bewehrungsstahl für eine betonplatte für ein schwimmbad. — фундаментные фундаменты и арматура, фото и фото

Предоставление материалов для строительства бетонных плит для фундамента…

home design tagebuch-vorbereitung das fundament für zement — Фундаменты и арматурные стержни, фото и изображения

Home Design Tagebuch-Vorbereitung das Fundament для цемента

Zimmermann, der Bewehrungsstahl in einen neu konstruierten Fußrahmen legt. Vorbereitung zum Gießen von Beton.

Baustelle am Hang mit Fundamenten Gegossen und Bewehrung mit Orange Safety Caps — фундаментные фундаменты и арматура фото и изображения

Baustelle am Hang mit Fundamenten Gegossen und Bewehrung mit…

Baustiftung Rahmen Fuß

home design tagebuch-vorbereitung das fundament für zement — фундаментные фундаменты и арматура стоковые фотографии и изображения

Home Design Tagebuch-Vorbereitung das Fundament für Zement

bauarbeiter planen ankerbolzen in nasszement — foundation footings and rebar stock-fotos und bilder

Bauarbeiter planen Ankerbolzen in Nasszement

Bauarbeiter, der die stählerne Ankerstange in den nassen Zement der Fundamente legt

schutz gegen das Wetter sealant auf konkrete grundlagen — фундаментные фундаменты и арматура stock-fotos und bilder

Schutz gegen das Wetter sealant auf konkrete Grundlagen

Baustelle

luftaufnahme der fundamentbau — foundation footings and rebar stock-fotos und bilder

Luftaufnahme der Fundamentbau

große gebäude halt vorbereitung — foundation footings and rebar stock-fotos und bilder

Große Gebäude Halt Vorbereitung

betonformen für fundamente auf der baustelle — foundation footings

Betonformen für Fundamente auf der Baustelle

Ebener Baustellenblock mit drei Fuß tiefem Graben und Betonformen an Ort und Stelle mit Kupfergrunddraht für elektrische

neue große «home konstruktion Foundation eintrag halt — фундаментные фундаменты и арматура фото и изображения

Neue große «Home Construktion Foundation Eintrag Halt

bau-site-ansicht blickte stände mit gridwork von betonstahl — фундаментные фундаменты и арматура stock-fotos und bilder

Bau-Site-Ansicht blickte Stände mit Gridwork von Betonstahl

Baustellenansicht mit Blick auf die Fundamente mit Gitterrost aus Bewehrungsstahl, horizontaler Aspekt

grundlage für baustelle — фундаменты и арматура, фото и изображения

Grundlage für Baustelle

Das Layout von Rohren und Brettern beginnt mit dem Beginn eines neuen Hauses im Bau.

home design tagebuch-vorbereitung das fundament für zement — фундаментные фундаменты и арматура, фото и изображения

Home Design Tagebuch-Vorbereitung das Fundament für Zement

neues zuhause Construction 3 — фундаментные фундаменты и арматура, стоковые фото и изображения

Neues Zuhause Construction 3

Бетонный фундамент для фундамента — Фундамент и арматура стоковые фотографии и изображения

Конкретный фундамент для фундамента

Новый бетонный фундамент для фундамента и арматуры Stock-fotos und Bilder

Новый бетонный грунт для Einwohner wohnen

große heimat konstruktion фундамент фундамент — Konkrete heimat konstruktion fundament — konkrete heimat konstruktion fundament — konkrete heimat konstruktion fundament — konkrete heimat konstruktion fundament — konkrete footings and rebar stock-fotos00002 Neue konkrete Grundlagen für Einwohner wohnen Foundation Fundament

Komplette Betonfundamente for ein großes individuelles Wohnprojekt. Nach dem Aushub ist dies der erste Schritt im Bauprozess. Ein verwandtes Bild aus meinem Портфолио:

neue große «home konstruktion fundament — фундаментные фундаменты и арматура stock-fotos und bilder

Neue große «Home Construktion Foundation Fundament

frisch begonnen, konkrete, geben sie unten platte bauarbeiten веб-сайт — фундаментные фундаменты и арматура stock-fotos und bilder

Frisch begonnen, konkrete, geben Sie unten Platte Bauarbeiten…

neue große «home konstruktion fundament fundament — фундаментные фундаменты и арматура stock-fotos und bilder

Neue große «Home Construktion Foundation Fundament

neues haus nach dem fundament — фундаментные фундаменты и арматурные стержни, фото и изображения

Neues Haus nach dem Fundament

baustelle — фундаментные фундаменты и арматурные стержни, фото и изображения

Baustelle

Sie können diese Seite zu diesem Zeitpunkt überall sehen. Baustellen ohne Arbeit und wie verlassen.

fundamentfuß, formen und bewehrung — фундаментные фундаменты и арматура stock-fotos und bilder

Fundamentfuß, Formen und Bewehrung

frisch gestalteten beton boden Teller mit Massen schrauben gut geölte — фундаментные фундаменты и арматура stock-fotos und bilder

Frisch gestalteten Beton Boden Teller с массивной кишкой Schrauben…

Frisch verlegte Betonbodenplatte с массивной кишкой Schrauben geölt, die eine Basis für mass Werbetafeln bieten, mit Lastwagen und Schmutzgräbern im Hintergrund, die die Die Oberfläche nivellieren.

die stahl-säule in konkreten — фундаментные фундаменты и арматура stock-fotos und bilder

Die Stahl-Säule In konkreten

цементный фундамент — фундаментные фундаменты и арматура stock-fotos und bilder

Zement Foundation

Frisch gegossenes Zementfundament mit Bewehrungsstahl

Новый вертикальный фундамент — фундаментные фундаменты и арматура фото и изображения

Новый вертикальный фундамент

Ein frisch gegossenes Fundament erhebt sich aus einem Loch im Boden auf einer Wohnbaustellener. VERWANDTE BILDER:

фундамент arbeiten am fundament bilden — фундаментные фундаменты и арматура фото и фото

Foundation Arbeiten am Fundament bilden

frisch aus gegossenem beton stützmauer fundament mit rebar — фундаментные фундаменты и арматура стоковые фото и изображения

Frisch Aus Gegossenem Beton Stützmauer Foundament MIT Rebar

Baustiftung Rebar Rahmen Fuß — Foundation Foney и арматуру Stock -fotos und Bilder

Baustiftung aus stahl imbenfuis -nerberemere and neremere neremere and necliteren nerbelen neremere and nergemreen nerbelen nerbelen nerbelen nerberemreen and nerge nerbelen nerberehrengrungsstangen. bilder

Bauarbeiter hält einen Zementshute

Bauarbeiter, der Zementverschluss für einen Guss hält

bauarbeiter hält einen zementshute — фундаменты и арматура stock-fotos und bilder

Bauarbeiter hält einen Zementsshute

Bauarbeiter, der Zementverschluss für einen Guss hält

konkrete grundlagen in zick-zack-muster — фундаментные фундаменты и арматура stock-fotos und bilder фундаментные фундаменты и арматура stock-fotos und bilder

Фундаментные фундаменты и арматура

Nahaufnahme von Frisch Gegossenen Betonfundamenten mit Kies und Bewehrungsstäben beim frühen Bau eines Mehrfamilienhauses.

luftaufnahme der fundamentbau — foundation footings and rebar stock-fotos und bilder

Luftaufnahme der Fundamentbau

linie der bewehrung aus stahl stäbe im gegossenen betonfüssen — foundation footings and rebar stock-fotos und bilder

Linie der Bewehrung aus Stahl Stäbe im gegossenen Betonfüssen

luftaufnahme фон фундаментбау. — Фундаменты и арматура, фото и фото

Luftaufnahme von Fundamentbau.

Luftaufnahme von Fundamentarbeiten auf einer Baustelle.

Фундаменты и арматура — Фундаменты и арматура stock-fotos und bilder

Фундаменты и арматура

Nahaufnahme von frisch gegossenen Betonfundamenten mit Kies und Bewehrungsstäben beim frühen Bau eines Mehrfamilienhauses.

luftaufnahme von fundamentbau. — Фундаменты и арматура, фото и фото

Luftaufnahme von Fundamentbau.

Ankerbolzen und Stahlstäbe aus nasszement — Фундаменты и арматура, фото и фотографии

Ankerbolzen und Stahlstäbe aus Nasszement

luftaufnahme der fundamentbau — фундаментные фундаменты и арматура, фото и изображения

Luftaufnahme der Fundamentbau

Luftaufnahme von Fundamentarbeiten auf einer Baustelle.

фундаментные фундаменты и арматура — фундаментные фундаменты и арматура stock-fotos und bilder

Фундаменты и арматура

bau-site-ansicht über unpoured stände mit stahl-bewehrung gridwork — фундаментные фундаменты и арматура stock-fotos und bilder

Bau-Site-Ansicht über неразлитый Stände mit Stahl-Bewehrung…

Baustellenansicht über ungegossene Fundamente mit Stahlbewehrungsgitter, horizontale Ansicht

bau-site-ansicht der konkrete stützmauer am hang hinter ausgegrabenen fundamente und bewehrung — фундаментные фундаменты и арматура stock-fotos und bilder

Bau-Site-Ansicht Stützmauer ..

Baustellenansicht der Betonstützmauer am Hang hinter ausgehobenen Fundamenten und Bewehrungsstäben, horizontaler Aspekt

große gebäude halt vorbereitung — фундаменты и арматура stock-fotos und bilder

Große Gebäude Halt Vorbereitung

Großmaßstäbliche Gebäudegrundvorbereitung auf der Baustelle

geringe aussicht auf linien von stahl rebar in unpoured stände — foundation footings and rebar stock-fotos und bilder

Geringe Aussicht auf Linien von Stahl Rebar in unpoured Stände

Niedrige Sicht auf Linien von Stahlbewehrungsstäben in ungegossenen Fundamenten, vertikaler Aspekt

betonformen für fundamente auf der baustelle — фундаментные фундаменты и арматура стоковые фотографии и изображения

Betonformen für Fundamente auf der Baustelle

Бетонный фундамент для фундамента — фундаментные основания и арматура stock-fotos und bilder Stock-fotos und bilder

Große Gebäude Halt Vorbereitung

konkrete fundament für die fundament — фундаментные фундаменты и арматура stock-fotos und bilder

Konkrete Fundament für die foundation

bewehrung mit orange safety caps aus gegossenem betonfüssen — foundation footings and rebar stock-fotos und bilder

Bewehrung mit orange Safety Caps aus gegossenem Betonfüssen

Bewehrungsstahl mit orangefarbenen Sicherheitskappen, die aus gegossenen Betonfundamenten herausragen, horizontaler Aspekt

baustelle mit bewehrungsstahl in gegossenen fundamente für ein gebäude — фундаменты и арматура стоковые фото и изображения

Baustelle mit Bewehrungsstahl in gegossenen Fundamente für ein. ..

Baustelle mit Bewehrungsstahl in gegossenen Fundamenten für ein Gebäude, horizontaler Aspekt

luftaufnahme von fundamentbau. — Фундаменты и арматура, фото и фото

Luftaufnahme von Fundamentbau.

фундамент, построенный на фундаменте — фундаментные фундаменты и арматура, фотографии и изображения

Фонд, построенный на фундаменте,

Nahaufnahme des teilweise konstruierten Betonfundaments während des Wohnhausbaus. Kreidelinie und Schlüsselfuß sichtbar.

Конкретные грунтовые основания Браунен Боден на базе einer baustelle — фундаментные фундаменты и арматура фото и изображения

Конкретные грунтовые основания Браунен Боден на Эйнер Баустель

luftaufnahme von fundamentbau. — Фундаменты и арматура, фото и фото

Luftaufnahme von Fundamentbau.

Luftaufnahme von Fundamentarbeiten auf einer Baustelle.

luftaufnahme der fundamentbau — фундаментные фундаменты и арматура, фото и изображения

Luftaufnahme der Fundamentbau

Фундаменты и арматура — Фундаменты и арматура стоковые фотографии и изображения

Фундаменты и арматура

из 2

II.

Компоненты — AE390 — Бетонные рамы

ОПАЛУБКА:

ОПАЛУБКА

Опалубка может быть изготовлена ​​из дерева, стали, алюминия или пластика и определяет форму бетона. На изображении справа показано типичное расположение опалубки с деревянными опалубками, ригелями и проволочными защелками.

СБОРНИКИ И СОЛДАТЫ

    Риги являются горизонтальными опорами опалубки, а стержни — вертикальными опорами. Солдаты используются в наборах по два человека и поэтому называются солдатами-близнецами.

ПРОВОЛОЧНЫЕ СТЯЖКИ

    Проволочные защелки используются для соединения и закрепления двойных ригелей в каркасе. Неправильно расположенные проволочные защелки могут вызвать деформацию угольников и привести к неправильной толщине стенки, как показано ниже.

FLOOR/ROOF:

ONE-WAY SLAB

One-way slabs are used to transfer loads into beams or load-bearing walls. Соотношение длины к ширине у них 1:3.

ОДНОСТОРОННЯЯ БАЛКА

Односторонние балки используются для сопротивления поперечным силам.

ДВУСТОРОННИЕ ВАФЕЛЬНЫЕ БАЛКИ

Двусторонние вафельные балки используются для обеспечения самых длинных пролетов.

ДВУХСТОРОННЯЯ ПЛОСКАЯ ПЛИТА

Плита поддерживается откидной панелью и капиталом и используется для прочности на сдвиг и сопротивления моменту. Ширина и высота откидной панели должны быть 0,45*span и span/85 соответственно.

ФУНДАМЕНТ:

    Фундамент — это элемент строительной системы, соединяющий здание с землей и обеспечивающий устойчивость здания к сдвигу или наклону с течением времени. Бетонные типы фундаментов состоят из свай и фундамента.

СВАИ

По возможности конструкция крепится к скальной породе с помощью несущих свай. Это означает, что нагрузки будут передаваться от здания через сваи в коренную породу. Риск несущих свай заключается в том, что есть место для человеческой ошибки, и сваи могут не входить в землю достаточно глубоко, чтобы достичь здоровой почвы. Однако висячие сваи имеют силы трения, действующие на сваи со стороны окружающего грунта для противодействия противоположным силам нагрузки. Схемы как несущих свай, так и висячих свай можно увидеть ниже.

КОНСТРУКЦИЯ

Фундамент – это нижняя часть бетонной фундаментной стены, более широкая по размеру и соединяющая стену для обеспечения опоры. Фундамент расположен ниже «линии промерзания» — или точки, в которой влажная почва не замерзает — и может различаться по глубине в зависимости от климата. Его можно увидеть в разрезе стены фундамента выше. Фундаменты могут быть изготовлены из обычного или армированного бетона и должны быть достаточно прочными, чтобы выдерживать погодные условия и вредителей в дополнение к постоянным и временным нагрузкам.

ШПИЛЬКИ

Шпильки можно вставлять вертикально в фундамент для прочности на сдвиг. Он состоит из шпилек и стульев и скрепляется с помощью гвоздей, зажимов и сварных швов, как показано ниже.

СТЕНА:

АРМАТУРА

3 90 Он хорошо сцепляется с бетоном и придает системе прочность на растяжение. Благодаря прочности бетона на сжатие и прочности арматуры на растяжение система бетонного каркаса может обеспечить прочный и длительный срок службы.

БЕТОННАЯ ЗАЛИВКА

    Бетон — это композит, который восходит к древним египтянам, но с годами претерпел изменения. Современный бетон изготавливается из портландцемента, крупного и мелкого заполнителя, химических добавок и воды. Затем бетон заливают в опалубку и дают застыть. Отверждение отвечает за прочность и жесткость бетона, и его можно достичь, сохраняя смесь гидратированной в процессе затвердевания.

БАЛКИ

    Балки — это горизонтальные элементы, которые используются для передачи нагрузок на стены, балки или колонны.
